Lika SFP User manual

SFP
Manuale d’uso
SFP
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Istruzioni di montaggio
4 - Connessioni elettriche
5 - Segnali di uscita
6 - Manutenzione
7 - Codice di ordinazione
1 - Norme di sicurezza
1.1 Sicurezza
urante l’installazione e l’utilizzo del dispositivo
osservare le norme di prevenzione e sicurezza sul
lavoro previste nel proprio paese;
l’installazione e le operazioni di manutenzione
devono essere eseguite da personale qualificato,
in assenza di tensione e parti meccaniche in
movimento;
utilizzare il dispositivo esclusivamente per la
funzione per cui è stato costruito: ogni altro
utilizzo potrebbe risultare pericoloso per
l'utilizzatore;
alte correnti, tensioni e parti in movimento
possono causare lesioni serie o fatali;
non utilizzare in ambienti esplosivi o
infiammabili;
il mancato rispetto delle norme di sicurezza o
delle avvertenze specificate in questo manuale è
considerato una violazione delle norme di
sicurezza standard previste dal costruttore o
richieste dall'uso per cui lo strumento è destinato;
Lika Electronic s.r.l. non si assume alcuna
responsabilità per eventuali danni o lesioni
derivanti dall'inosservanza delle norme di
sicurezza da parte dell'utilizzatore.
1.2 Avvertenze elettriche
Effettuare le connessioni elettriche
esclusivamente in assenza di tensione;
rispettare le istruzioni relative alle connessioni
riportate nella sezione “4 - Connessioni
elettriche”;
i fili dei segnali d’uscita non utilizzati devono
essere tagliati a lunghezze diverse e isolati
singolarmente;
in conformità alla normativa
2004/108/CE sulla compatibilità
elettromagnetica rispettare le
seguenti precauzioni:
- prima di maneggiare e installare il dispositivo,
eliminare la presenza di carica elettrostatica dal
proprio corpo e dagli utensili che verranno in
contatto con il dispositivo;
- alimentare il dispositivo con tensione stabilizzata
e priva di disturbi, se necessario, installare
appositi filtri EMC all’ingresso dell’alimentazione;
- utilizzare sempre cavi schermati e possibilmente
“twistati”;
- non usare cavi più lunghi del necessario;
- evitare di far passare il cavo dei segnali del
dispositivo vicino a cavi di potenza;
- installare il dispositivo il più lontano possibile da
eventuali fonti di interferenza o schermarlo in
maniera efficace;
- collegare la calza del cavo e il corpo del
dispositivo a un buon punto di terra; assicurarsi
che il punto di terra sia privo di disturbi.
1.3 Avvertenze meccaniche
Montare il dispositivo rispettando rigorosamente
le istruzioni riportate nella sezione “3 - Istruzioni
di montaggio”;
MAN SFP I_E 1.3.odt 1 www.lika.it
www.lika.biz

SFP
effettuare il montaggio meccanico
esclusivamente in assenza di parti meccaniche in
movimento;
non disassemblare il dispositivo;
non eseguire lavorazioni meccaniche sul
dispositivo;
dispositivo elettronico delicato: maneggiare con
cura; evitare urti o forti sollecitazioni al corpo del
dispositivo;
utilizzare il dispositivo in accordo con le
caratteristiche ambientali previste dal costruttore;
è buona norma prevedere il montaggio del
dispositivo al riparo da trucioli di lavorazione
specie se metallici, nel caso in cui questo non sia
possibile prevedere adeguati sistemi di pulizia al
fine di evitare che il cavo si inceppi;
per evitare guasti all'apparecchiatura, non
superare mai la corsa utile e non aggrovigliare il
filo;
non rilasciare mai il filo liberamente, ma
accompagnare sempre il riavvolgimento: pericolo
di lesioni a persone e/o danneggiamenti al
dispositivo;
assicurarsi di mantenere il filo ben allineato per
evitare danni all'apparecchiatura;
la corsa per giro dell'unità supporto a filo è di 100
mm.
2 - Identi icazione
Il dispositivo è identificato mediante il codice e il
numero di serie stampati sull'etichetta e attraverso i
documenti di trasporto ci cui è fornito. Per tutti i
dettagli relativi alle caratteristiche tecniche are
ri erimento al catalogo del prodotto.
Attenzione: gli encoder con codice di
ordinazione finale “/Sxxx” possono avere
caratteristiche meccaniche ed elettriche
diverse dallo standard ed essere provvisti
di documentazione aggiuntiva per
cablaggi speciali (Technical info).
3 - Istruzioni di montaggio
ATTENZIONE
L’installazione e le operazioni di
manutenzione devono essere eseguite
da personale qualificato, in assenza di
tensione e movimenti di parti meccaniche. Non
eseguire lavorazioni meccaniche sul dispositivo.
3.1 Dimensioni di ingombro
3.2 Istruzioni di montaggio
Fissare la base del dispositivo al supporto fisso
mediante due viti M3 1;
rimuovere il cavetto di sicurezza che
immobilizza l'estremità del filo;
l’estremità del filo deve essere assicurata al
supporto mobile mediante i dadi M6 2 in
dotazione.
MAN SFP I_E 1.3.odt 2 www.lika.it
www.lika.biz

SFP

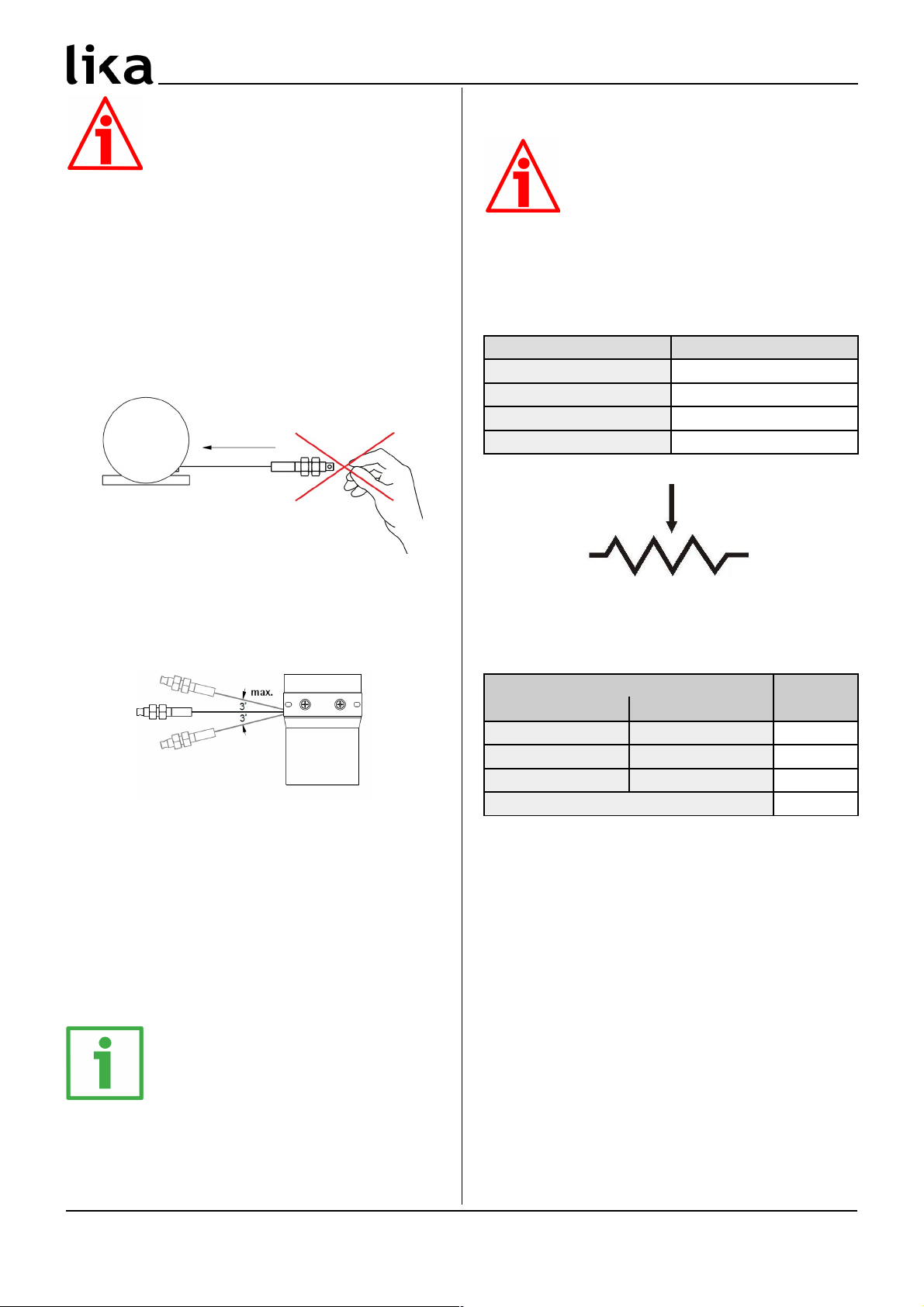

ATTENZIONE
Prevedere il montaggio del dispositivo
al riparo da trucioli di lavorazione
specie se metallici, nel caso in cui
questo non sia possibile prevedere adeguati sistemi
di pulizia al fine di evitare che il cavo si inceppi.
Per evitare guasti irrimediabili all'apparecchiatura,
non superare mai la corsa utile e non aggrovigliare il
cavo.
Non rilasciare mai il filo liberamente, ma
accompagnarne sempre il riavvolgimento: pericolo
di lesioni a persone e/o danneggiamenti al
dispositivo.
Assicurarsi di mantenere il filo ben allineato per
evitare danni all'apparecchiatura (deviazione
massima 3°).
3.3 In ormazioni utili
Per conoscere la corsa massima del dispositivo e il
tipo di uscita riferirsi al codice di ordinazione. La
corsa meccanica per giro è in tutti i casi di 100 mm,
mentre il numero massimo di giri varia da 3 per SFP-
300-... fino a 20 per SFP-2000-... .
ESEMPIO
SFP-500-5-L2
corsa massima: 500 mm
uscita: potenziometro resistenza 5k
SFP-1500-AV2-L1
corsa massima: 1500 mm
uscita: analogica in tensione 0-10V
4 - Connessioni elettriche
ATTENZIONE
Effettuare le connessioni elettriche
esclusivamente in assenza di tensione e
parti meccaniche in movimento.
4.1 Connessione potenziometro
Funzione Colore
A (cursore) Verde
C + Rosso
C - Nero
Schermatura Calza
4.2 Connessione analogica
Funzione Colore
AI1 AV2
+10Vdc +30Vdc +15Vdc +30Vdc Rosso
n. c. 0Vdc Nero
Iout Vout Verde
Schermatura Calza
n. c. = non collegato
4.3 Caratteristiche del cavo I3
Modello: cavo LIKA HI-FLEX I3
Conduttori: 3 x 0,22 mm2 (24 AWG)
Schermo: a treccia in rame stagnato
iametro esterno: 4,0 mm ± 0,15 mm
Impedenza conduttori: < 87 /Km
Raggio curvatura min.: 40 mm
4.4 Collegamento a terra
Collegare la calza del cavo e/o il corpo del
dispositivo a un buon punto di terra; assicurarsi che
il punto di terra sia privo di disturbi. Il collegamento
MAN SFP I_E 1.3.odt 3 www.lika.it
www.lika.biz
A
C-C+

SFP
a terra può essere effettuato sul lato dispositivo e/o
sul lato utilizzatore; è compito dell'utilizzatore
valutare la soluzione migliore da adottare per
minimizzare i disturbi. Si consiglia di effettuare il
collegamento a terra il più vicino possibile al
dispositivo.

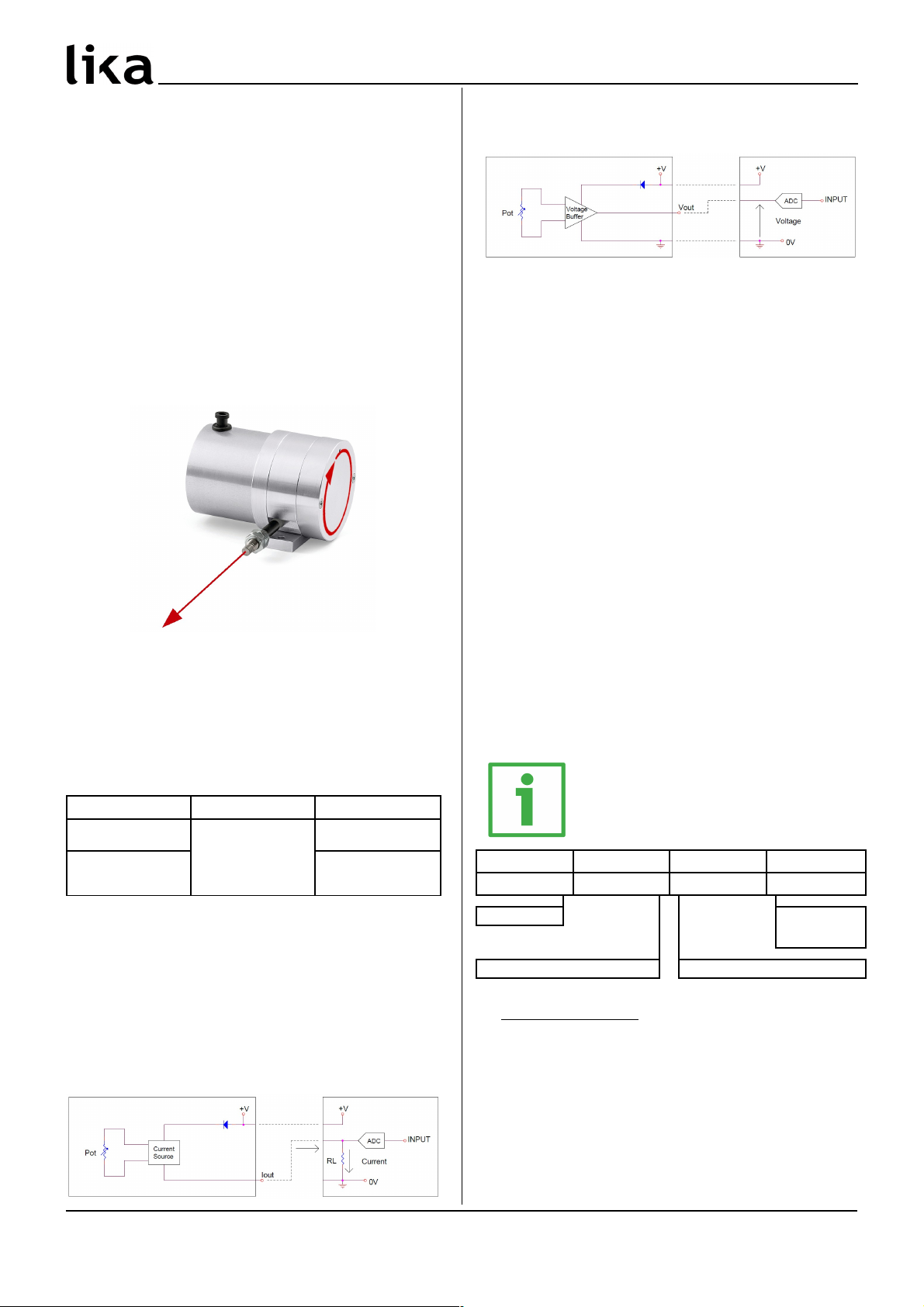

4.5 Valore d'uscita
Il valori di uscita analogici sono crescenti con
estrazione del filo. Per i valori del potenziometro si
veda la sezione “4.1 Connessione potenziometro” a
pagina 3.
5 - Segnali di uscita
5.1 Segnali potenziometrici
Segnali Condizione Valore
tra A e C - con filo
completamente
avvolto (0 mm)
0  1
tra A e C + Valore
massimo 2
1Circa 0,03 % del valore massimo
2Per SFP-1500-5-L2, valore massimo = 5 K
5.2 Segnali analogici
Uscita in corrente (AI1): 4-20mA
Posizione 0 = 4 mA; posizione massima = 20 mA
Circuito raccomandato
Encoder Controller
Uscita in tensione (AV2): 0-10V
Posizione 0 = 0 V; posizione massima = 10 V
Circuito raccomandato
Encoder Controller
6 - Manutenzione
Il sistema non richiede particolari cure di
manutenzione, a scopo precauzionale consigliamo
comunque di eseguire periodicamente le seguenti
operazioni:
provvedere periodicamente alla pulizia del
dispositivo e del cavo per rimuovere lo sporco ed
eventuali residui di lavorazione utilizzando un
panno morbido e pulito; non utilizzare olio per
la pulizia del cavo.
7 - Codice di ordinazione
ESEMPIO
SFP -1000 -10 -L2
SFP -2000 -AI1 -L1
Modello Lunghezza
cavo [m]
Corsa utile [mm] Circuito d'uscita
Riferirsi al catalogo per le combinazioni disponibili
MAN SFP I_E 1.3.odt 4 www.lika.it
www.lika.biz

SFP
Versione documento escrizione
1.0 Prima release
1.1 Revisione generale
1.2 Versione analogica
1.3 Aggiornamento montaggio
Lika Electronic
Via S. Lorenzo, 25 - 36010 Carrè (VI) - Italy
Tel. [phone]
Fax [phone]
Italy: eMail [email protected] - www.lika.it
World: eMail [email protected] - www.lika.biz
MAN SFP I_E 1.3.odt 5 www.lika.it
www.lika.biz
Smaltire separatamente

SFP
User's manual
SFP
Table o contents
1 - Safety summary
2 – Identification
3 - Mounting instructions
4 - Electrical connections
5 - Output signals
6 - Maintenance
7 - Order code
1 - Sa ety summary
1.1 Sa ety
Always adhere to the professional safety and
accident prevention regulations applicable to
your country during device installation and
operation;
installation and maintenance operations have to
be carried out by qualified personnel only, with
power supply disconnected and stationary
mechanical parts;
device must be used only for the purpose
appropriate to its design: use for purposes other
than those for which it has been designed could
result in serious personal and/or the environment
damage;
high current, voltage and moving mechanical
parts can cause serious or fatal injury;
warning ! o not use in explosive or flammable
areas;
failure to comply with these precautions or with
specific warnings elsewhere in this manual
violates safety standards of design, manufacture,
and intended use of the equipment;
Lika Electronic s.r.l. assumes no liability for the
customer's failure to comply with these
requirements.
1.2 Electrical sa ety
Turn OFF power supply before connecting the
device;
connect according to explanation in section ”4 -
Electrical connections”;
wires that are not used must be cut at different
lengths and insulated singularly;
in compliance with 2004/108/EC norm
on electromagnetic compatibility,
following precautions must be taken:
- before handling and installing the equipment,
discharge electrical charge from your body and
tools which may come in touch with the
device;
- power supply must be stabilized without noise;
install EMC filters on device power supply if
needed;
- always use shielded cables (twisted pair cables
whenever possible);
- avoid cables runs longer than necessary;
- avoid running the signal cable near high
voltage power cables;
- mount the device as far as possible from any
capacitive or inductive noise source; shield the
device from noise source if needed;
- minimize noise by connecting the shield and/or
the connector housing and/or the frame to
ground. Make sure that ground is not affected
by noise. The connection point to ground can
be situated both on the device side and on
user’s side. The best solution to minimize the
interference must be carried out by the user.
MAN SFP I_E 1.3.odt 6 www.lika.it
www.lika.biz

SFP
1.3 Mechanical sa ety
Install the device following strictly the
information in the section “3 - Mounting
instructions”;
mechanical installation has to be carried out with
stationary mechanical parts;
do not disassemble the device;
do not tool the device;
delicate electronic equipment: handle with care;
do not subject the device to knocks or shocks;
respect the environmental characteristics
declared by manufacturer;
we suggest installing the unit providing
protection means against waste, especially swarf
as turnings, chips, or filings; should this not be
possible, please make sure that adequate cleaning
measures are in place in order to prevent the wire
from jamming;
to avoid failures, never exceed the maximum
measuring length and prevent the wire from
tangling up;
never release the wire freely, always help the wire
wind properly: risk of personal injury and/or
equipment damage;
always keep the wire aligned not to damage the
equipment;
the stroke per turn of the draw-wire unit is 100
mm (3.94”).
2 – Identi ication
evice can be identified through data (order code
and serial number) available in the label applied to
its body. Information is listed in the delivery
document. For any information on the technical
characteristics of the product, re er to the
technical catalogue.
Warning: encoders having order code
ending with "/Sxxx" may have
mechanical and electrical characteristics
different from standard and be supplied
with additional documentation for
special connections (Technical Info).
3 - Mounting instructions
WARNING
Installation and maintenance
operations have to be carried out by
qualified personnel only, with power
supply disconnected and mechanical parts
absolutely in stop. o not tool the unit.
3.1 Overall dimensions
3.2 Installation
Fasten the device onto the fixed support using
two M3 screws 1;
remove the transport safety wire that pins the
end of the measuring wire;
the end of the wire must be fixed to the moving
unit using the provided M6 nuts 2.
MAN SFP I_E 1.3.odt 7 www.lika.it
www.lika.biz

SFP
WARNING
We suggest installing the unit
providing protection means against
waste, especially swarf as turnings,
chips, or filings; should this not be possible, please
make sure that adequate cleaning measures are in
place in order to prevent the wire from jamming.
To avoid irreparable failures, never exceed the
maximum measuring length and prevent the wire
from tangling up.
Never release the wire freely, always help the wire
wind properly: risk of personal injury and/or
equipment damage.
Always keep the wire aligned not to damage the
equipment (maximum deviation: 3°).
3.3 Use ul in ormation
To know the max. measuring length (max.
stroke) of the unit and the output type please refer
to the order code. The mechanical stroke per
revolution is 100 mm for all models; while the
maximum number of revolutions is between 3 for
SFP-300-... model and 20 for SFP-2000-... model.
EXAMPLE
SFP-500-5-L2
Max. measuring length: 500 mm
Output: 5 K resistance potentiometer
SFP-1500-AV2-L1
Max. measuring length: 1500 mm
Output: 0-10V voltage analogue output
4 - Electrical connections
WARNING
Electrical connection has to be carried
out by qualified personnel only, with
power supply disconnected and
mechanical parts compulsorily in stop.
4.1 Potentiometer connections
Function Colour
A (slider) Green
C + Red
C - Black
Shielding Shield
4.2 Analogue connections
Function Colour
AI1 AV2
+10Vdc +30Vdc +15Vdc +30Vdc Red
n. c. 0Vdc Black
Iout Vout Green
Shielding Shield
n. c. = not connected
4.3 I3 cable speci ications
Type: LIKA HI-FLEX I3 cable
Wires: 3 x 0.22 mm2 (24 AWG)
Shield: tinned copper braid
External diameter: 4.0 mm ± 0.15 mm
Impedance: < 87 /Km
Min. bending radius: 40 mm
4.4 GND connections
Minimize noise by connecting the shield and the
frame to ground. Make sure that ground is not
MAN SFP I_E 1.3.odt 8 www.lika.it
www.lika.biz
A
C-C+

SFP
affected by noise. Make sure that ground is not
affected by noise. The connection point to ground
can be situated both on the device side and on
user’s side. The best solution to minimize the
interference must be carried out by the user.
4.5 Output value
The analogue output values increase when pulling
out the cable. For potentiometer values see the
section “4.1 Potentiometer connections” on page 8.
5 - Output signals
5.1 Potentiometer signals
Signals Condition Value
between A e C - wire fully wound on
the drum (0 mm)
0  1
between A e C + max. value 2
1Approx. 0.03 % of max. value
2For SFP-1500-5-L2, max. value = 5 K
5.2 Analogue signals
Current output (AI1): 4-20mA
0 position = 4 mA, max. position = 20 mA
Recommended circuit
Encoder Controller
Voltage output (AV2): 0-10V
0 position = 0 V, max. position = 10 V
Recommended circuit
Encoder Controller
6 - Maintenance
The measuring system does not need any particular
maintenance; anyway it has to be handled with the
utmost care as any delicate electronic equipment.
From time to time we recommend the following
operations:
the unit and the wire have to be regularly
cleaned using a soft and clean cloth to remove
dust, chips, moisture etc.; do not use oil to clean
the wire.
7 - Order code
EXAMPLE
SFP -1000 -10 -L2
SFP -2000 -AI1 -L1
Series Wire length [m]
Max measuring length [mm] Output circuit
Refer to the technical catalogue for the available
combinations
MAN SFP I_E 1.3.odt 9 www.lika.it
www.lika.biz

SFP
ocument release escription
1.0 1st issue
1.1 General review
1.2 Analogue versions
1.3 Installation info update
Lika Electronic
Via S. Lorenzo, 25 - 36010 Carrè (VI) - Italy
Tel. [phone]
Fax [phone]
Italy : eMail [email protected] - www.lika.it
World : eMail [email protected] - www.lika.biz
MAN SFP I_E 1.3.odt 10 www.lika.it
www.lika.biz
Dispose separately
