LIMIT 6200 User manual
6200
USER GUIDE
BEDIENUNGSANLEITUNG
BRUKSANVISNING
Moisture scanner for wood & building materials
Feuchte Indikator für Holz- und Baustoe
Fuktindikator för trä och byggmateriel
ENGDEUSVE
6200
User Guide Table of contents .............................4
Bedienungsanleitung Inhaltsverzeichnis......... 10
Bruksanvisning Innehållsförteckning............... 16
4ENG
ENG
Moisture indicator, pinless
Table of contents
TABLE OF CONTENTS
Introduction.................................................5
Operation ....................................................5
Evaluation....................................................6
Zero adjustment..........................................7
Reference measuring ..................................7
Battery.........................................................8
Safety...........................................................8
Technical specifications..............................9
5ENG
ENG
Moisture indicator, pinless
User guide

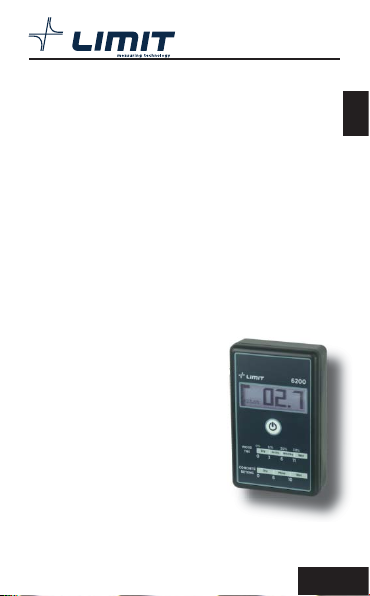

INTRODUCTION
This device is designed for the fast detection of dampness
in wood and buildings, on construction sites, at home, in
the oce or shop, etc.
The 6200 allows moisture detections in wood down to a
depth of approximately 30 to 40 mm. This scanner is even
able to detect moisture behind ceramic tiles or behind
and under various floor or wall coverings! Simply place
device on top of the surface to be examined
– no injection into the object required!
OPERATION
Place the 6200 onto the surface or slide it across
large areas to detect any presence of moisture or
leaks. For correct measurements, the bottom sensor
must be placed completely on the flat surface of the
material to be measured.
The device shows the
amount of moist in proportion
to the moisture content in the
material. The result is relative;
the dierence between dry
and wet material is indicated
and the result should not be
treated as the exact moist
content in terms of weight.
The display value is
proportional and depends on
the density and the humidity
of the material to be measured
and can be interpreted as follows:
1.
2.
3.
6ENG
ENG
Moisture indicator, pinless
User guide
EVALUATION
Concrete / wash floor
Indication Moisture rating
0 - 5 Dry
6 - 9 Moist
> 10 Wet: too wet for machining and/or finishing.
Wallboard
Indication Moisture rating
0 - 2 Dry
2 - 4 Moist
> 4 Wet: too wet for machining and/or finishing.
Wood
Indication Moisture
content Moisture rating
0 - 3 0-12% Dry: a varnish coating can be applied.
3 - 6 12-20% Air dry: if a varnish coating is to be
applied, ensure use varnish allowed for
moisture in the ground material.
6 - 11 20-30% Wind dry: finishing treatment only pos-
sible using agents with a high moisture
permeability. Whenever several layers
have to be applied, we recommend to
consider drying intervals.
> 11 > 30% Wet: finishing is only possible with a paint
system especially suitable for wet wood.
NOTE! The density may be dierent for the materials.
The limits should be viewed as an indication.
7ENG
ENG
Moisture indicator, pinless
User guide
This moisture scanner reacts to metal in the same
way as on humidity. In case there is a nail, armouring
or another metal object to be found inside or near the
material to be examined close to the measuring field
(plate on back side of device) the readout value will
be too high and cannot be used.
The moisture scanner 6200 is not a high-precision
measuring device. We shall not assume any liability
for potential damage resulting from incorrect use of
the device or from the fact, that the scanner has been
used as a measuring instrument. For more accurate
measurements of wood and building material it is
recommended to use instruments with selectable
material groups.
Handle the device carefully and use in accordance
with mentioned specifications only.
ZERO ADJUSTMENT
The scanner is always set to zero after switching on and
displays the measured value when the bottom sensor of
the device touches the material.
Keep hands away from the bottom sensor.
Pay attention to dry hands when using the scanner.
REFERENCE MEASURING
First find a dry area on a material and use it as a reference
value, moisture rating - dry.
Now you can quickly detect higher humidity or leaks
as the measured value increases, either by moving
the device over this surface, or making point to point
measurements.
4.
5.
6.
1.
2.
8ENG
ENG
Moisture indicator, pinless
User guide
BATTERY
On the left upper corner, a battery level indicator is
visible. Replace battery if the bar indicator is flashing to
avoid wrong measuring values.
SAFETY
This device was designed and tested considering the
safety regulations for electronic devices. The trouble-
free operation can only be guaranteed if the usual
precautions and safety instructions in this manual are
observed if using the device.
Reliability of the device can only be guaranteed if the
device is not exposed to any other climatic conditions
as mentioned under “Technical Specifications”.
If the device is transported from a cold to a warm
environment, make sure that the device temperature
can adjust itself to the ambient temperature before
switching on. Device safety may be at risk if:
there are visible damages to the unit
the device is not working as specified
the device has been stored under unsuitable
conditions for a longer time.
In case of doubt, please return device to manufacturer for
repair or maintenance.
1.
2.
3.
•
•
•
9ENG
ENG
Moisture indicator, pinless
User guide
TECHNICAL SPECIFICATIONS
Measuring range: 0 – 50% moisture content (H2O)
Field penetration
depth: 30 - 40mm (depending on density)
Working conditions,
Temperature / RH: 0 to +50°C / 0 - 80%
(non condensing)
Storage temperature: -20 to +70°C
Display: Graphical LCD-display 132x48pt
Resolution: 0,1%
Power supply: 9V E-block battery (IEC 6LPx / 6LFx)
Power consumption: ~ 20mA
Low battery warning: Status bar with flashing if low
Housing material: Impact resistant ABS plastic
Dimensions: 104 x 64 x 24mm
Weight approx.: 110g incl. battery
EMC: The 6200 complies with the EU
directive 2014/30/EU regarding
electromagnetic compatibility.
10DEU
DEU
Feuchtemesser, stiftlos
Inhaltsverzeichnis
INHALTSVERZEICHNIS
Einleitung ...................................................11
Betrieb........................................................11
Auswertung ............................................... 12
Nullabgleich .............................................. 13
Referenzmessung...................................... 13
Batterie...................................................... 14
Sicherheit .................................................. 14
Technische Daten ...................................... 15
11 DEU
DEU
Feuchtemesser, stiftlos
Bedienungsanleitung
EINLEITUNG
Dieses Gerät ist für die schnelle Erkennung von Feuchtig-
keit in Holz oder Baustoen in Gebäuden konzipiert, auf
Baustellen, Zuhause, im Büro oder Betrieb usw.
Das 6200 erkennt Feuchtigkeiten in Holz oder Baustoen
bis zu einer Tiefe von etwa 30 bis 40mm. Dieser Scanner
ist in der Lage, Feuchtigkeiten hinter
keramischen Fliesen oder unter verschiedenen
Boden- oder Wandbelägen zu erkennen! Einfach das Ge-
rät auf die zu untersuchende Oberfläche auflegen - kein
Einstechen in das Objekt erforderlich!
BETRIEB
Legen Sie das 6200 auf eine Oberfläche oder
schieben Sie es über größere Flächen, um mögliche
Anwesenheit von Feuchte oder Lecks zu erkennen.
Für korrekte Messungen muss der Bodensensor
vollständig auf dem ebenen
Messgut aufliegen.
Das Gerät zeigt die Menge der
Feuchte proportional zum
Feuchtigkeitsgehalt des
Materials. Das Ergebnis ist
relativ. Der angezeigte
Unterschied zwischen
trockenem und feuchtem
Material sollte nicht als
Wassergehalt in Gewichts-
prozent behandelt werden.
Der Anzeigewert ist proportional
und abhängig von der Dichte und der
Feuchtigkeit des zu messenden Materials und kann
wie nachfolgend interpretiert werden:
1.
2.
3.
12DEU
DEU
Feuchtemesser, stiftlos
Bedienungsanleitung
AUSWERTUNG
Beton / Estrich
Anzeige Feuchtezustand
0 - 5 Dry, trocken
6 - 9 Moist, feucht
> 10 Wet, nass: zu nass für die Bearbeitung / Veredelung.
Wandplatten, Fliesen
Anzeige Feuchtezustand
0 - 2 Dry, trocken
2 - 4 Moist, feucht
> 4 Wet, nass: zu nass für die Bearbeitung / Veredelung.
Holz
Anzeige Feuchte Feuchtezustand
0 - 3 0-12% Dry, trocken: für die Weiterverarbeitung
3 - 6 12-20% Air dry, raumtrocken: Wenn eine Lack-
schicht aufgetragen werden soll, ist darauf
zu achten, dass der Lack für diese Feuchtig-
keiten des Materials geeignet ist.
6 - 11 20-30% Wind dry, windtrocken: Behandlung nur
mit hoch feuchtigkeitsdurchlässigen Mitteln
möglich. Wenn mehrere Schichten aufge-
tragen werden müssen, empfehlen wir, die
Trocknungsintervalle zu beachten.
> 11 > 30% Wet, nass: Veredelung ist nur mit einem
für nasses Holz besonders geeigneten
Anstrichsystem möglich.
ACHTUNG! Die Dichte kann für die Materialien unterschiedlich sein.
Die Grenzen sollten als Hinweis betrachtet werden.
13 DEU
DEU
Feuchtemesser, stiftlos
Bedienungsanleitung
Dieser Feuchtigkeitsscanner reagiert auf Metall wie
auf Feuchtigkeit. Wenn ein Nagel, eine Armierung
oder ein anderes Metallobjekt innerhalb oder nahe
dem zu untersuchenden Material und des Messfeldes
(Platte auf der Rückseite des Gerätes) zu finden ist,
ist der Messwert zu hoch und ungültig.
Der Feuchtescanner 6200 ist kein hochpräzises
Messgerät. Wir haften nicht für potenzielle Schäden,
die durch unsachgemäße Benutzung des Gerätes
entstehen oder weil der Scanner als Messgerät
verwendet wurde. Für genauere Messungen von Holz
und Bausto wird die Verwendung von Messgeräten
mit einstellbaren Gruppen empfohlen.
Behandeln Sie das Gerät sorgfältig und verwenden
Sie es nur gemäß den genannten Spezifikationen.
NULLABGLEICH
Der Scanner ist nach dem Einschalten immer auf Null
gestellt und zeigt den Messwert, wenn das Gerät mit dem
Bodensensor auf das Material aufgelegt ist.
Halten Sie die Hände vom unteren Sensor fern.
Achten Sie auf trockene Hände, wenn Sie den Scanner
verwenden.
REFERENZMESSUNG
Zuerst einen trockenen Bereich auf einer Fläche finden
und diesen als Referenzwert, Feuchtezustand -trocken-
verwenden.
Nun kann man schnell höhere Feuchtigkeiten oder Lecks
entdecken, wenn sich der Messwert erhöht, indem man
das Gerät über diese Fläche zieht, oder punktuelle Mes-
sungen durchführt.
4.
5.
6.
1.
2.
14DEU
DEU
Feuchtemesser, stiftlos
Bedienungsanleitung
BATTERIE
In der linken oberen Ecke des Displays ist eine Batterie-
anzeige zu sehen. Ersetzen Sie die Batterie, wenn die
Balkenanzeige blinkt wegen Messwertverfälschungen.
SICHERHEIT
Dieses Gerät wurde gemäß den Sicherheitsbestim-
mungen für elektronische Geräte entworfen und
geprüft. Ein störungsfreier Betrieb kann jedoch
nur dann gewährleistet werden, wenn die üblichen
Sicherheitsmaßnahmen und Sicherheitshinweise in
diesem Handbuch bei der Verwendung des Gerätes
beachtet werden.
Die Zuverlässigkeit des Gerätes kann nur dann ge-
währleistet werden, wenn das Gerät keinen anderen
klimatischen Bedingungen ausgesetzt ist, als die
unter „Technische Daten“ genannten.
Wenn das Gerät von einer kalten in eine warme Um-
gebung transportiert wird, stellen Sie sicher, dass sich
die Gerätetemperatur vor dem Einschalten auf die
Umgebungstemperatur einstellen kann. Die Sicherheit
des Gerätes kann gefährdet sein, wenn:
sichtbare Schäden am Gerät vorliegen
das Gerät nicht wie angegeben arbeitet
das Gerät längere Zeit ungünstig gelagert war
Im Zweifelsfall senden Sie bitte das Gerät zur Reparatur
oder Wartung an den Hersteller zurück.
1.
2.
3.
•
•
•
15 DEU
DEU
Feuchtemesser, stiftlos
Bedienungsanleitung
TECHNISCHE DATEN
Messbereich: 0 – 50% Feuchtigkeitsgehalt (H2O)
Eindringtiefe Messfeld: 30 - 40mm (abhängig von der Dichte)
Arbeitsbedingungen,
Temperatur/Luftfeuchte: 0 to +50°C / 0 - 80%
(nicht kondensierend)
Lagertemperatur: -20 bis +70°C
Anzeige: Grafisches LCD-display 132x48pt
Auflösung: 0,1%
Spannungsversorgung: 9V E-block Batterie (IEC 6LPx / 6LFx)
Stromverbrauch: ~ 20mA
Batterieanzeige: Statusleiste blinkt, wenn niedrig
Gehäusematerial: Schlagfester ABS-Kunststo
Abmessungen: 104 x 64 x 24mm
Gewicht ca.: 110g inkl. Batterie
EMV: Das 6200 entspricht hinsichtlich der
elektromagnetischen Verträglichkeit
der EU-Richtlinie 2014/30/EU.
16SVE
SVE
Fuktindikator, stiftlös
Innehållsförteckning
INNEHÅLLSFÖRTECKNING
Introduktion ...................................................17
Handhavande.................................................17
Utvärdering ................................................... 18
Nolljustering.................................................. 19
Referensmätning .......................................... 19
Batteri ........................................................... 20
Säkerhet........................................................ 20
Teknisk specifikation.....................................21
17 SVE
SVE
Fuktindikator, stiftlös
Användarguide
INTRODUKTION
Denna enhet är framtagen för att snabbt kunna upptäcka
fukt i trä och byggmaterial i byggnader, byggarbetsplats-
er, hem, kontor eller företag, etc.
Med 6200 är det möjligt att upptäcka fukt och läckage på
ett djup av ca 40 mm. Eftersom denna indikator bygger
på en kapacitativ mätmetod som använder sig av ett
högfrekvent dielektriskt fält så är den oförstörande på
materialet
– placera bara detektorn på ytan och läs av!
HANDHAVANDE
Placera 6200 lätt på ytan eller låt den glida över en
större yta för att detektera fukt eller läckage. För
att instrumentet skall kunna mäta korrekt så måste
mätningen göras på en plan yta så att mät plattorna
på baksidan har full kontakt med materialet som
skall mätas.
Enheten visar mängden fukt i
proportion till innehållet av
fukt i materialet. Resultatet är
relativ. Den angivna skillnaden
mellan torrt och vått material
skall inte behandlas som
vattenhalten i viktprocent.
Det presenterade värdet är
relativt och beror på tätheten
och fuktighet hos materialet
som skall mätas och kan
tolkas på följande sätt:
1.
2.
3.
18SVE
SVE
Fuktindikator, stiftlös
Användarguide
UTVÄRDERING
Betong / Cement
Indikation Fuktförhållande
0 - 5 Dry, Torrt
6 - 9 Moist, Fuktigt
> 10 Wet, Vått: allt för hög fukthalt för bearbetning.
Väggpaneler, kakel
Indikation Fuktförhållande
0 - 2 Dry, Torrt
2 - 4 Moist, Fuktigt
> 4 Wet, Vått: allt för hög fukthalt för bearbetning.
Trä
Indikation Fuktkvot Fuktförhållande
0 - 3 0-12% Dry, Inomhustorrt:
Lack / färg kan appliceras.
3 - 6 12-20% Air dry, Utomhustorrt: Lack / färg kan
appliceras, men bara om dessa tål en viss
materialfukt.
6 - 11 20-30% Wind dry, Vått: Behandling möjlig bara
om lösningen har en mycket bra genom-
tränglighet.
När flera lager stryks på så rekommende-
ras torkintervaller.
> 11 > 30% Wet, Mycket vått: Undvik ytbehand-
ling/målning
OBS! Densiteten kan vara annorlunda för liknande material.
Gränsvärderna skall endast ses som en indikering.
19 SVE
SVE
Fuktindikator, stiftlös
Användarguide
Fuktindikatorn reagerar på metallföremål på samma
sätt som den reagerar på fukt. I de fall det finns
en kabel, metallplåt i närheten av mätsensorn (på
baksidan av detektorn) så kommer detektorn att visa
ett felaktigt fuktvärde.
6200 är en fuktindikator och ska därför inte ses som
ett högprecisions mätinstrument med justerbarer
grupper. Om man vill ha bättre mätnoggrannhet
rekomenderar vi att använda instrument med fasta
material grupper.
Hantera enheten försiktigt och använda den endast i
enlighet med de publicerade specifikationer.
NOLLJUSTERING
Fuktmätaren är alltid satt till noll efter inkoppling och
visar det uppmätta värdet när bottensensorn för anord-
ningen vidrör materialet.
Håll händerna borta från sensorn i botten.
Var uppmärksam på att ha torra händer, när du
användar scanner.
REFERENSMÄTNING
Hitta först en torr plats på en yta och använd det som
referensvärde. Nu kan du snabbt lokalisera fukt eller
läckage, genom att dra enheten över denna ytan, eller
gör punktmätningar, och när fukt upptäckts ökar det
uppmätta värdet.
4.
5.
6.
1.
2.
20SVE
SVE
Fuktindikator, stiftlös
Användarguide
BATTERI
I det övre vänstra hörnet, är en batterinivåindikator synlig.
Byt ut batteriet om batterisymbolen blinkar för att undvi-
ka felaktiga mätvärden.
SÄKERHET
Denna anordning konstruerades och testades med
tanke på de säkerhetsbestämmelser för elektroniska
enheter. Den problemfri drift kan endast garanteras
om de vanliga försiktighetsåtgärder och säkerhets-
instruktioner i denna manual följs om du använder
apparaten.
Tillförlitligheten hos anordningen kan endast garante-
ras, om enheten inte utsätts för andra klimatförhållan-
den, än de som näms i „Teknisk specifikation“.
Om enheten transporteras från en kall till en varm
miljö, se till att enhetens temperatur kan anpassa
sig själv till den omgivande temperaturen innan den
startar. Enhets säkerhet kan vara i fara om:
det finns synliga skador på enheten
enheten inte fungerar enligt specifikation
enheten har förvarats under olämpliga förhållan-
den under en längre tid.
I tveksamma fall, sänd tillbaka enheten till tillverkaren för
reparation eller underhåll.
1.
2.
3.
•
•
•
21 SVE
SVE
Fuktindikator, stiftlös
Användarguide
TEKNISK SPECIFIKATION
Mätområde: 0 till 50% fukthalt (H2O)
Mätdjup, mät fält: 30 till 40mm (beroende på densitet)
Arbetsområde,
Temperatur / RF: 0 till +50°C / 0 till 80%
(inte kondenserande)
Lagringstemperatur: -20 till +70°C
Display: Grafiska LCD-display 132x48pt
Upplösning: 0,1%
Spänningsförsörjning: 9V E-block batteri (IEC 6LPx / 6LFx)
Strömförbrukning: ~ 20mA
Batterivarning: Statusfält blinka om den är låg
Material, hölje: ABS-plast
Dimension: 104 x 64 x 24mm
Vikt ca: 110g inkl. batteri
EMC: 6200 uppfyller EU direktivet 2014/30/
EU gällande elektromagnetisk
kompatibilitet.
Other manuals for 6200
1
Table of contents
Languages:
