llaza BIP SCREEN 300 User manual

1
Fecha / Date: 25 Marzo 2019 / 25th March 2019
REF. 45098053001
REV. 1.2
BIP SCREEN 300
Manual de Fabricación
Assembly manual

2
0.2–Leyenda / Icon legend
Modern architecture inspires the use of vercal awnings to protect façades from sunlight and harsh weather like wind and rain.
BIP SCREEN is an innovave soluon. In addion to being quick and easy to assemble, it is an extremely strong and sturdy product.
Some of BIP SCREEN’s key features include:
 Ball-chain guided system to prevent the fabric from detaching from the side guides
 Front installaon of the rolling unit, making disassembly unnecessary for most types of repairs or changes
 Easy-to-assemble clippable guides secured without rivets or screws for a beauful, neat look
 BIP SCREEN 300 is specially designed for windows and balconies
 So line and straight lines—BIP SCREEN 300 is available in two designs to t in perfectly with the surrounding architecture
BIP SCREEN 300
0.1–Descripción del producto / Product description
Usar con sol
Use with sun
No usar con nieve
Do not use with snow
No usar con lluvia
Do not use with rain
No usar con granizo
Do not use with hail
Uso con sol y lluvia
Use with sun or rain
Clasicación por ciclos /
Class by no. of cycles
Manivela
Crank
Motorizado
Motorised
¡Atención! tensión brazos
Danger! Tensioned arms
ART-250
Splendor 300
ART-350
Splendor 400
Onyx
WIN
ART-500
Barra de carga EVO
EVO front prole
B. carga Univers
Univers front prole
Información
Informaon
Fabricado en Europa
Made in Europe
Marcado CE
CE marking
Inox
Stainless steel
Línea
Width
Salida
Projecon
2 años de garana
2-year warranty
3 años de garana
3-year warranty
Eco-friendly
La arquitectura moderna incenva el uso de toldos vercales para proteger las fachadas de la luz solar y de condiciones meteorológicas co-
mo el viento y la lluvia.
BIP-SCREEN es una solución innovadora, rápida y fácil de confeccionar, además aporta una mayor resistencia y fortaleza al producto.
Las claves del sistema BIP-SCREEN.
 Sistema de guiado por cadena de bolas, que evita la salida del tejido de las guías laterales.
 La introducción frontal del grupo de enrolle, evitando tener que desmontar gran parte del conjunto en caso de cambios.
 Guías clipables rápidas de ensamblar y de aspecto impecable al no requerir de tornillos ni de remaches para su aseguramiento
remaches para su aseguramiento.
 BIP-SCREEN 300: Un producto especialmente indicado para ventanas y balcones.
 So-Line y Líneas Rectas; BIP-SCREEN 300 está disponible en dos diseños para adaptarse al entorno arquitectónico.
≤ 28 Km/h
≤ 38 Km/h
No declarado
Undeclared

3
1.1.–Línea / Width
1.2.–Altura / Height
Línea total máquina interior o motor (L) / Total width for interior gearbox or motor (L)
Línea máxima / Maximum width: 3,00 m
BIP SCREEN 300
A
L
Altura máxima / Maximum height: 3,00 m (A)

4
BIP SCREEN 300
1.3..–Secciones acotadas / Section dimensions
Cotas para opción accionamiento con máquina elevadora / Dimensions for gearbox-operated units
Tabla de cotas para motor con soporte chapa plana /
Dimensions for motor-operated units with mounng
plate
Tabla de cotas para motor soporte universal /
Dimensions for motor-operated units with universal bracket

5
1.4..–Secciones acotadas / Section dimensions
BIP SCREEN 300
GRUPO DE ENROLLE / ROLLING UNIT
PERFIL GUÍA / GUIDE PROFILE PERFIL DE CARGA / DROP BAR PROFILE

6
2.1.- Despiece del producto / Product parts
BIP SCREEN 300
1.2.–Nomenclatura / Terms
1A Juego tapas rectas cofre + soporte automáco /
Straight line side caps + automac bracket 8Cadena Bip Screen / Bip Screen chain
1B Juego tapas so line y soporte automáco / So
line side caps + automac bracket 9Kit tapón soporte inferior para guía 45 / Boom bracket cap kit for 45 mm guide
2Kit acc. Bip Screen 300 para guías 45 sup. & inf. /
Bip Screen 300 op. kit 45 mm top & boom guides 10 Casquillo adaptador ⌀40 a tubo enrolle / ⌀40 adaptor bea-
ring for rolling tube
3A Kit perles cofre Bip Screen 300 recto / Bip Screen
300 straight line cassee kit 11 Kit accionamiento motor / Motor operang kit
3B Kit perles cofre Bip Screen 300 so line / Bip
Screen 300 so line cassee kit 12 Máquina / Gearbox
4Kit guías 45 Bip Screen 300 / Bip Screen 300 45
mm guide kit 13 Casquillo máquina / Gear end bearing
5Barra de carga / Drop bar 14 Casquillo punta / Roller end bearing
6Goma amorguadora / Rubber buer 15 Tubo aluminio de enrolle P-650 ⌀65 con ranura / ⌀65 P-650
aluminium rolling tube with slot
7Barras contrapeso / Counterweight bars 16 Tubo h. de enrolle P-701 ⌀70 con ranura / ⌀70 P-701 iron
rolling tube with slot

7
3.1.–Tablas de corte de perfiles / Profile allowances
DIMENSIONES / DIMENSIONS mm Sop. Motor
Chapa Plana
MAQUINA /
GEARBOX
Sop. Motor
Universal
Perl cofre / Cassee prole L - 8 L - 8 L - 8
Perl frontal / Front prole L - 8 L - 8 L - 8
Perl protector lona / Fabric protector prole L - 8 L - 8 L - 8
Barra de carga / Drop bar L - 106 L - 106 L - 106
T.enrolle Ø 65-Ø 70 / Rolling tube Ø 65-Ø 70 L - 114 L - 134 L - 122
Plena contrapeso 20x5 / 20x5 counterweight L - 180 L - 180 L - 180
Perl base guía / Guide base prole H - 120 H - 120 H - 120
Perl tapa guía / Guide cap prole H - 120 H - 120 H - 120
Descuentos perles / Prole allowances
BIP SCREEN 300
L = la medida total de la línea (medida luz de hueco) H = la altura total (medida luz de hueco)
L = total width (gap span measurement) H = total height (gap span measurement)
Bolsas laterales de 20 mm. (Añadir las cargas de costura a los dobladillos laterales, propuesta de 20
mm por cada dobladillo) / Sides sleeves of 20 mm (plus an addional 20 mm for the hem)
En las bolsas superior e inferior es igual la varilla vaina. (Añadir las cargas a H del tubo de enrolle,
propuesta de + 250 mm) / The same size rod is used in the top and boom sleeves (add 250 mm to
the height (H) of the fabric for aachment to rolling tube)
* Motor de referencia para los cálculos Somfy / Calculaons based on Somfy motors
4.1–Información sobre cortes de Tejido / Information about fabric measurements

8
4.1- Tabla de cortes / Fabric allowances
DIMENSIONES / DIMENSIONS
(mm)
MOTOR
chapa plana Ø65
Mounng plate
MAQUINA /
GEARBOX
MOTOR
Universal
Soporte/Bracket
Ancho del tejido / Fabric width L - 62 L - 62 L - 62
Bolsa superior / Top sleeve L - 114 L - 134 L - 120
Bolsa inferior / Boom sleeve L - 106 L - 106 L - 106
Altura total / Total height H + 250 H + 250 H + 250
Descuentos tejido / Fabric allowances
BIP SCREEN 300
/ Fabric width
/ Finished fabric
height
/ Top sleeve
/ Bottom sleeve

9
BIP SCREEN 300
Selección de tejido /
1,00 1,50 2,00 2,50 3,00Linea (M)
Altura (M)
1,50
T. TÉCNICO - APROX 400 G/ T. TÉCNICO - APROX 450 G
2,00
2,50
3,00
5.1.–Selección de tejido / Fabric selection chart
Selección de tejido / Fabric selecon
1,00 1,50 2,00 2,50 3,00Línea mínima (m)
Minim. width (m)
Altura / Height (m)
1,50
Sagra 400 g polyester —7000 P or similar
acrylic approx. 300 g
2,00
2,50
3,00
8.1.–Selección de tejido /6.1.–Selección de tubo de enrolle / Rolling tube selection chart
Selección de tubo de enrolle / Rolling tube selecon
1,00 1,50 2,00 2,50 3,00Línea Mínima (m)
Minim. width (m)
Altura / Height (m)
1,50
Tubo de Ø65 de Aluminio — Tubo de Ø70 de hiero Gv
Ø65 aluminium rolling tube - Ø70 galv. iron rolling tube
2,00
2,50
3,00
A20X5 Peso / Weight: 0.79 kg/m
8.1.–Selección de tejido /7.1.–Definición de contrapeso / Counterweights
Tejidos Recomendados / Recommended fabrics

10
8.1.–Selección de contrapeso / Counterweight selection chart
Selección de contrapeso / Counterweight selection
1,00 1,50 2,00 2,50 3,00Línea Mínima (m)
Minim. width (m)
Altura / Height (m)
1,50
( A )
2,00
2,50
3,00
8.1.–Selección de tejido /9.1.–Selección de Motor / Motor selection chart
Selección de motor / Motor selecon
Tubo de Ø65 de Aluminio — Tubo de Ø70 de hiero Gv
Ø65 aluminium rolling tube - Ø70 galv. iron rolling tube
Línea Mínima (m)
Minim. width (m)
1,00 1,50 2,00 2,50 3,00
Altura / Height (m)
1,50
9 Nm
2,00
2,50 13 Nm
3,00 13 Nm
* Motor de referencia para los cálculos Somfy / Calculaons based on Somfy motors
BIP SCREEN 300
Siempre colocar dos contrapesos en la barra de carga /
Always place two counterweight bars in the drop bar prole
10.0 –Clasificación según norma Europea /Classification according to European standard: EN 13.561:215
Altura máxima / Línea / Width (m) Clase / Class
3,00 3,00 C.2

11
10.1.–Instrucciones de fabricación / Assembly instructions
Enganche perl frontal, conjunto recto /
Front profile hook for straight design units
10.1.–Instrucciones de fabricación / Assembly instructions
Bolsa 1: 2 enganches perl frontal + 2 tornillos 4.2x16 DIN 7982 / Bag 1: 2 front prole hooks + 2 4.2x16 DIN 7982 screws
BIP SCREEN 300
Enganche perl frontal, conjunto curvado /
Front profile assembly for soft line design units
Bolsa 1: 2 enganches perl frontal + 2 tornillos 4.2x16 DIN 7982 / Bag 1: 2 front prole hooks + 2 4.2x16 DIN 7982 screws
10.1.–Instrucciones de fabricación / Assembly instructions
Fijación soporte punto automáco / Automatic end
mounting bracket
Bolsa 2: 6 tornillos M6x20 DIN 7991 . 2 tuercas M6 autoblocantes 2 tornillos M6x30 DIN 7991 /
Bag 2: 6 M6x20 DIN 7991 screws + 2 M6 self-locking bolts + 2 M6x30 DIN 7991 screws
Atención al modo de instalar el soporte punto
automáco, respetar la posición mostrada en el
dibujo /
Be careful when installing the automac end
bracket; it must be posioned as shown in the

12
10.2.–Instrucciones de fabricación / Assembly instructions
10.2.–Instrucciones de fabricación / Assembly instructions
10.2.–Instrucciones de fabricación / Assembly instructions
Fijación soporte placa plana motor /
Motor mounng plate
Solo motores con un cabezal inferior a 39 mm de diámetro / Only for motors with a head under Ø39 mm diameter
Bolsa 2: 6 tornillos M6x20 DIN 7991 . 2 tuercas M6 autoblocantes 2 tornillos M6x30 DIN 7991/
Bag 2: 6 M6x20 DIN 7991 screws + 2 M6 self-locking bolts + 2 M6x30 DIN 7991 screws
Fijación maquina frontal / Front gearbox mounng
Bolsa 2: 6 tornillos M6x20 DIN 7991 . 2 tuercas M6 autoblocantes 2 tor-
nillos M6x30 DIN 7991 /
Bag 2: 6 M6x20 DIN 7991 screws + 2 M6 self-locking bolts + 2 M6x30 DIN
7991 screws
Bolsa 2: 6 tornillos M6x20 DIN 7991 . 2 tuercas M6 autoblo-
cantes 2 tornillos M6x30 DIN 7991/
Bag 2: 6 M6x20 DIN 7991 screws + 2 M6 self-locking bolts + 2
M6x30 DIN 7991 screws
Fijación maquina posterior / Rear gearbox mounng
BIP SCREEN 300
Fijación soporte motor universal /
Universal motor mounng bracket
Conguración entalla salida máquina frontal /
Notch for front gearbox
Conguración entalla salida ma-
quina posterior / Notch for rear
gearbox

13
10.3.–Instrucciones de fabricación / Assembly instructions
10.3.–Instrucciones de fabricación / Assembly instructions
10.3.–Instrucciones de fabricación / Assembly instructions

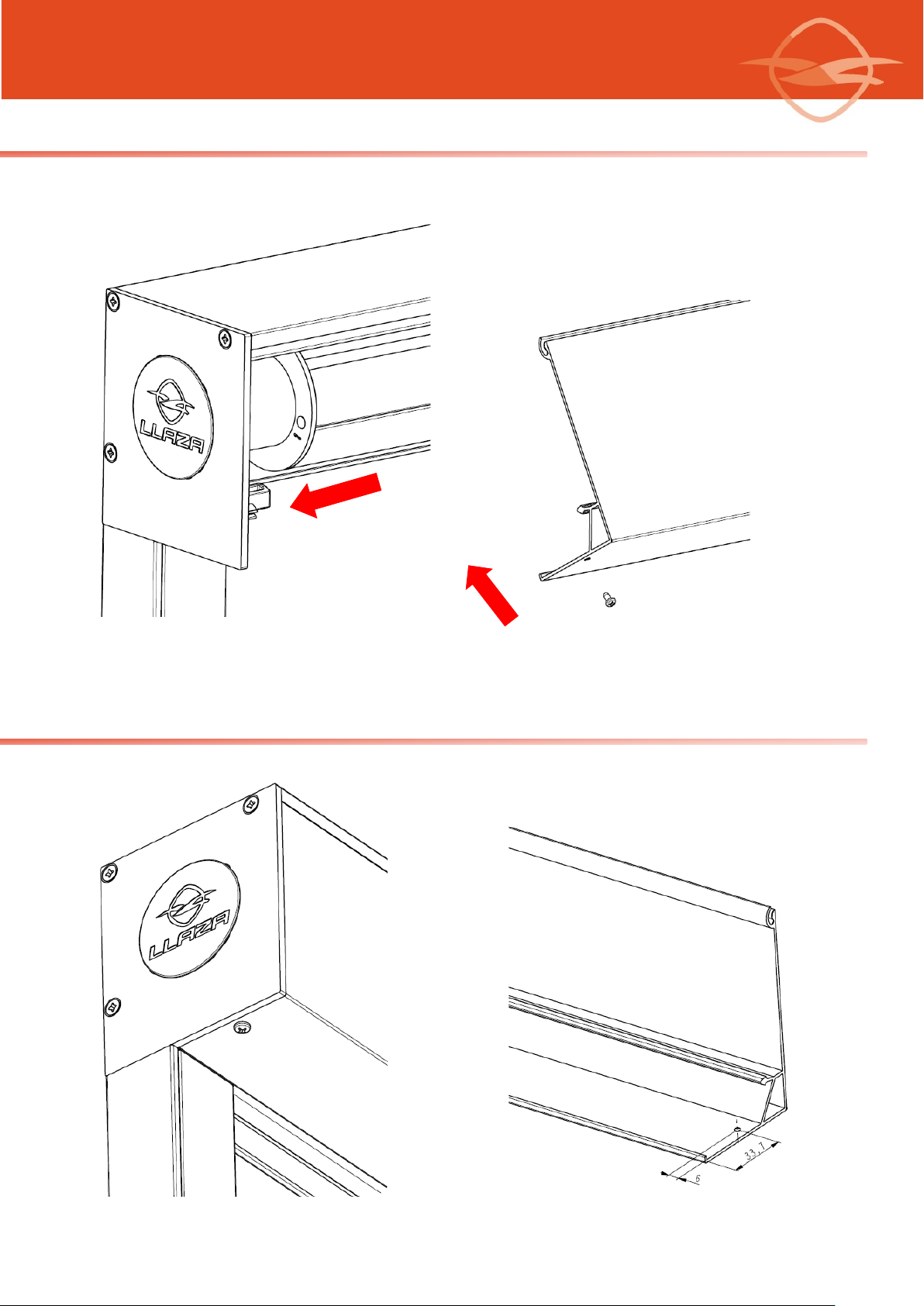

Ocultación de la tornillería en las tapas laterales con la colocación del logo adhesivo embellecedor /
Use of the decorave labels to conceal screws in the side covers
Fijación tapas laterales cofre / Aaching the side caps to the cassee Inserción del Pf. vaina protección lona,
en el perl cofre / Aaching the fabric
protector strip to the cassee prole
Bolsa 3: 6 tornillos 4,2x25 DIN 7982 . 2 adhesivos circulares /
Bag 3: 6 4.2x25 DIN 7982 screws + 2 round LLAZA decorave labels
Bolsa 3: 6 tornillos 4,2x25 DIN 7982 + 2 adhesivos circulares/
Bag 3: Bag 3: 6 4.2x25 DIN 7982 screws + 2 round LLAZA decorave labels
Modelo curvado / So line model
Modelo recto / Straight model
Existen diversas conguraciones en función del perl cofre ulizado /
There are several conguraons depending on the cassee design chosen: straight or so line
BIP SCREEN 300
En rojo, localización de los puntos para los taladros de jación / The red arrows indicate the drill points for mounng

14
10.4.–Instrucciones de fabricación / Assembly instructions
10.4.–Instrucciones de fabricación / Assembly instructions

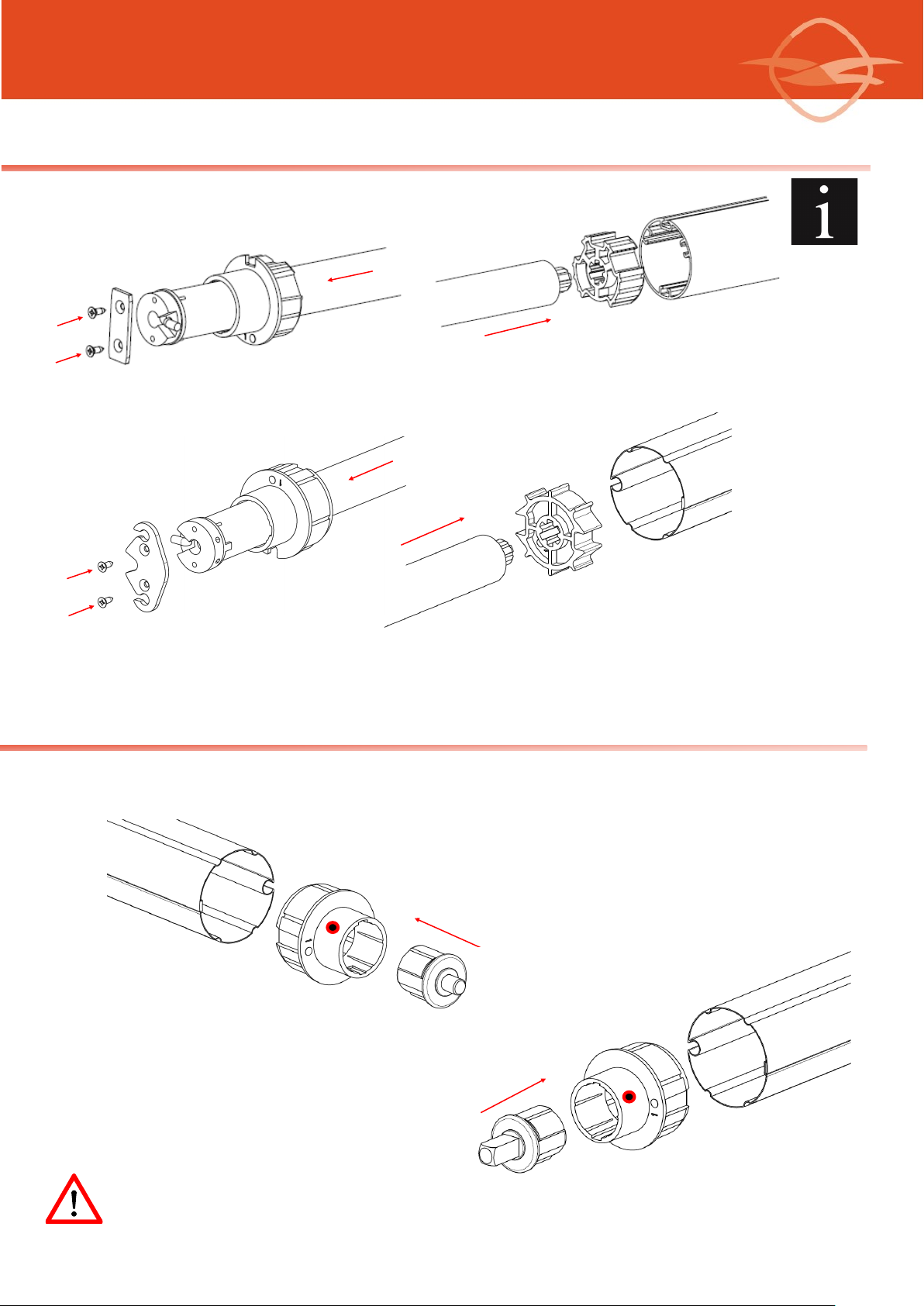

Fijación soporte chapa plana motor rueda y adaptador Ø40 motor / Mounng plate for wheel motor
and Ø40 motor adaptor
Fijación rueda motor para tubo aluminio /
Wheel motor mounng for aluminium tube
Bolsa 4: 2 tornillos 4,2x13 DIN 7982 + 1 chapa jación motor/ Bag 4: 2 4.2x13 DIN 7982 screws + 1 motor mounng plate
Fijación de los casquillos punta c/eje y maquina a adaptadores de Ø40 /
Aaching end bearings (with sha) and gearbox Ø40 adaptors
El casquillo punta y el casquillo maquina se deben introducir ayudándose de un marllo de nylon en el adaptador de
Ø40 / Insert the end and gearbox bearings by slightly tapping the Ø40 adaptor with a nylon mallet
Fijar el casquillo maquina con un remache de 4 mm al adap-
tadores de Ø40 / Aach the gearbox bearing to the Ø40
adaptor with a 4 mm rivet
BIP SCREEN 300
Fijación soporte universal motor rueda y adaptador Ø40 motor / Universal mounng bracket for wheel motor and Ø40 motor
adaptor
Fijación rueda motor para tubo de hierro de 70 mm /
Wheel motor mounng for 7 mm iron tube
Fijar el casquillo punta con eje con un remache de 4 mm al adapta-
dores de Ø40 / Aach the end bearing to the Ø40 adaptor with a 4
mm rivet

15
10.5.–Instrucciones de fabricación / Assembly instructions
10.5.–Instrucciones de fabricación / Assembly instructions
BIP SCREEN 300
El sistema permite ulizar / The system can be used with:
 De 1 a 3 m. de línea: dos barras de plena 20X5 de 0,79 kg/m
 From 1 to 3 m width: 2 bars of 20X5 counterweight 0.79 kg/m
Geometría interna del perl de carga / Cross-seconal view of the drop bar
Guía plásco / Plasc guide
Guía plásco / Plasc guide
Guía plásco / Plasc guide
Grapas / Staples
Grapas / Staples
Preparación del tejido / Preparing the fabric

16
10.6.–Instrucciones de fabricación / Assembly instructions
10.6.–Instrucciones de fabricación / Assembly instructions
BIP SCREEN 300
Fijación barra de carga al tejido / Aaching the drop bar to the fabric
Montaje perles guía / Guide prole assembly
Bolsa 6: 2 tornillos 4,2x25 DIN 7982 . 2 tornillos 4,2x45 DIN 7982 . 2 tornillos 4,2x16 DIN 7982. 2 tornillos 4,2x13 DIN 7982
Bag 6: 2 44.2x25 DIN 7982 screws + 2 4.2x45 DIN 7982 screws + 2 4.2x16 DIN 7982 screws + 2 4.2x13 DIN 7982 screws
Fijar embudo en la base guía derecha / Fit
the notch into the right guide base
Fijar embudo + suplemento en la
tapa guía derecha / Fit the notch and
supplement in the right guide cap
Fijar tapa de cierre plásca en la base
guía derecha / Place the plasc cap
onto the right guide base
Fijar la tapa de cierre inox en el suelo y
la base guía sobre ella cuando esta no
esta jada a frente o entre paredes /
Place the stainless cap on the oor and
the guide base on top if not yet in-
stalled
Colocación contrapesos / Counterweight placement
Bolsa 5: 2 tornillos 4,8x38 DIN 7982 + 2 tacos de 6mm / Bag 5: 2 4,8x38 DIN 7982 screws + 2 plugs (6 mm)

17
10.7.–Instrucciones de fabricación / Assembly instructions
BIP SCREEN 300
Inserción del tubo de enrolle con el motor en el cofre/ Inserng the rolling tube and aached motor into the
cassee
Secuencia de jación del motor con el soporte universal / Sequence for mounng the motor in the universal bracket
123

18
10.8.–Instrucciones de fabricación / Assembly instructions
BIP SCREEN 300
10.8.–Instrucciones de fabricación / Assembly instructions
Clipado y cierre del conjunto cofre / Clamping and closing the cassee
Secuencia de clipaje del casquillo al soporte punto automáco / Sequence for clipping the bearing in the automac bracket
¡CLACK!
Inserción del tubo de enrolle con el tejido en el soporte punta automáco/ Inserng the rolling tube and aached fabric
into the automac end bracket
Fijar con el tornillo la tapa frontal del cofre /
Aaching the cassee cover with a screw

19
10.9.–Instrucciones de fabricación / Assembly instructions
BIP SCREEN 300
10.9.–Instrucciones de fabricación / Assembly instructions
Fijar con el tornillo la tapa frontal del cofre / Aaching the front cassee cover with a screw
Clipado y cierre del conjunto cofre / Clamping and closing the cassee

20
LLAZA WORLD, S.A.
Tramuntana, 1. Pol. Ind. Roques Roges
43460 ALCOVER
Tel. [phone] / Fax [phone]
e-mail: [email protected] / e[email protected]
