Thank you for having chosen our AFX LIGHT HAZE MACHINE. For your own safety, please read this user manual
carefully before installing the device.
SAFETY INTRODUCTION
If the device has been exposed to temperature changes due to environmental changes, do not switch it on
immediately. The arising condensation could damage the device. Leave the device switched off until it has
reached room temperature.
It is essential that the device is earthed.A qualified person must carry out the electric connection.
Make sure that the available voltage is not higher than stated in this manual.
This device is only allowed to be operated with an alternating current of 100-120VAC/50-60Hz or 220-240V /
50-60Hz and was designed for indoor use only.
Make sure the power cord is never crimped or damaged. If it is damaged, ask your dealer or authorized agent to
replace the power cord.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power cord
by the plug. Never pull out the plug by tugging the power cord.
During initial start-up, some smoke or smell may arise. This is normal and should decrease gradually.
DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the
disconnect device shall remain readily operable.
Be very careful during installation. Since you will be working with a dangerous voltage you can suffer a
life-threatening electric shock when touching live wires.
Please be aware that damages caused by manual modifications to the device are not subject to warranty. Keep
away from children and non-professionals.
The haze machine doesn’t include any spare parts for repair, please check if all the parts are well installed and
screws are fitted tightly before operating. Do not use the fog machine when the cover is open.
Do not shake the device. Avoid brute force when installing or operating it.
Operate the device only after having familiarized yourself with its functions. Do not permit operation by person not
qualified for operating the device. Most damages are the result of unprofessional operation.
Please use the original packaging if the device is to be transported.
For safety reasons, please be aware that all modifications on the device are forbidden. Furthermore, any other
operation may lead to short-circuit, burns, electric shock, lamp explosion, crash, etc. If this device will be
operated in any way different to the one described in this manual, the product may suffer damages and the
guarantee becomes void.
Do not place the haze machine on a wooden floor or ground with carpet, the machine should never be directly in
contact with the ground. The machine should keep a distance with the ground of 50cm at least. It’s not allowed to
put flammable and explosive objects within 5 meters
Install the haze machine at a well-ventilated place. Insufficient air flow may cause overheating of the machine.
The haze machine is not intended to be hung up. If you hang up the haze machine, make sure that it is installed at
level. It’s not allowed to slope the unit or place it upside down. Do not put any inflammable or explosive material
in at least 5m distance around the unit.
Before filling the haze liquid, please unplug the unit from the mains.
In order to prevent short circuits, please don’t let haze liquid flow into the inner part of the machine.
After use, switch the haze machine off and unplug it from the mains
The haze machine isn’t waterproof. If moisture or haze liquid enter inside the machine, you must unplug it
immediately from the mains and contact your dealer.
The machine can only be operated with water-based haze liquid. Do not use any oil-based haze liquids. They will
GB

© Copyright LOTRONIC 2014 HAZE-700 Page 3
damage the machine.
To fill the tank, put the machine on a level place, open the liquid tank and pour high quality haze liquid into the
tank. Close the tank immediately after filling it.
It’s forbidden to spray directly towards persons. Keep far away from flammability and explosive objects
The haze is very hot, please keep a distance of at least 5 meters when using it
Please don’t touch the surface of the haze machine during the use because the housing will reach 40-80°C
When the machine doesn’t work, please check if the fuse is burnt out or not. If it is, replace it by an identical fuse,
find out the fault and restart the machine. But please note: the repair must be handled by professional.
DESCRIPTION
HAZE MACHINE
REMOTE CONTROL

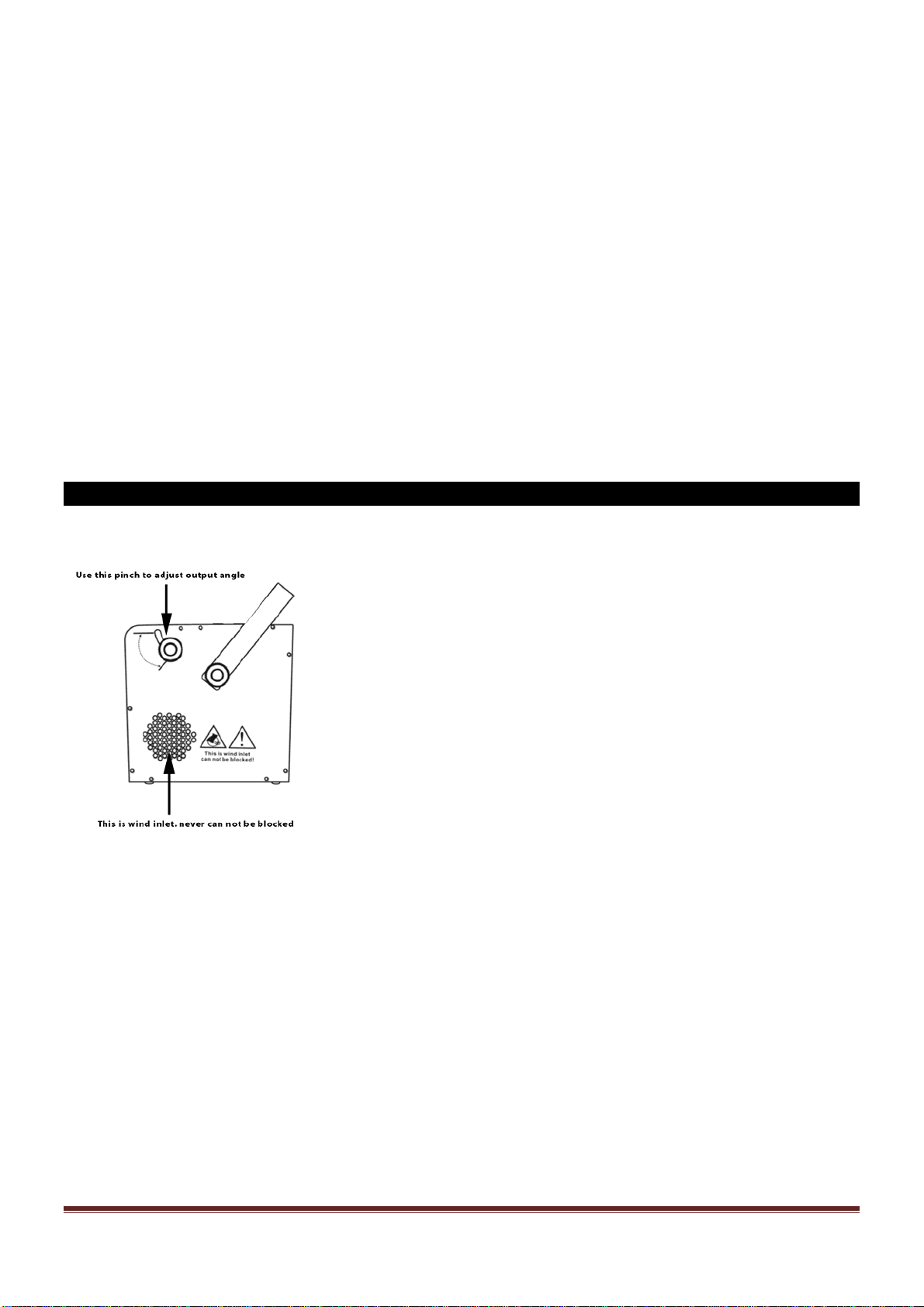

- Use the upper pinch to adjust the output angle.
- After connect remote control to remote control input
1) INTERVAL TIME CONTROL
This control is used to adjust interval time when you use the
haze machine in timer mode.
2) duration SET CONTROL
This control is used to set the time of spray of fog when you
use the haze machine in TIMER mode
3) HAZE OUTPUT CONTROL
This control is used to set the volume of haze when you use
the haze machine in CONT mode
4) TIMER BUTTON
This button is used to select the timer mode. In this mode,
fog machine run in stand alone mode. It sprays the haze
with the interval time and duration set values you set with
interval and duration set control buttons (1 and 2). When
you push this button, the timer led lights on. Push a second
time this button to disable timer function

© Copyright LOTRONIC 2014 HAZE-700 Page 4
5) CONT BUTTON
This button is used to select CONT mode. In this mode, the haze machine sprays haze in continuous mode.
The volume of haze is set with the output control (3). When you push this button, CONT led lights on. Push
another time this button to disable this function
6) MANUAL BUTTON
This button is used to select manual mode. Press this button to sprays 100% of volume all the time you hold
the button. When you hold off the button, the spray of haze stops.
DISPLAY
There are three pages under the digital play to set the DMX address, haze output and fan speed.
When the machine is heating up, the lines in the segment display would move from bottom to top.Also the fluid tank
would be red. When ready, it should show three lines together,the fluid tank would turn blue.
DMX ADDRESS
When the three lines are light up together, the value flowing is matched with the DMX address. User can adjust the
DMX address through the up and down button.
HAZE OUTPUT
When the display presents three lines in the first segment, two lines in the second segment, and one line the the
third segment, it last value represents the haze output.There are five levels in total.
FAN SPEED
When all the first three segments shows three lines, the last value represents the wind output. Also there are five
levels.

© Copyright LOTRONIC 2014 HAZE-700 Page 5
DMX CONTROL
Select the DMX address with display board control then use the following DMX table to control the device
DMX table
CLEANING AND USING FREQUENCY OF PRODUCT
Please clean the haze machine periodically in order to keep it in good condition.
1- The haze liquid should be clean and not polluted. The bottle cap should be screwed tightly after filling in of the
haze liquid.
2- Use only high quality haze liquids
3- Please use a dry cloth for cleaning, please keep clear the machine when you store it.
4- Others instructions :
All haze machines have a condensation function. Before setting the machine, please considerate if the spraying
nozzle will condense water vapor or dampness around. The machine has a vapor collection pad nearby the haze
output port. Please replace the pad before it is completely soaked. You can use it again after it has dried.
Occasionally the haze machines will have a little haze output during/after working.
If the haze production decreases, the pump makes more noise or there is no haze output, please disconnect the unit
immediately from the mains. Check the haze liquid quantity, fuse, remote control connector and the power supply
plug.
If the problem persists, please contact your dealer.
SPECIFICATIONS
Power.................................................................................................600W (+/-10% )
Heat-up time ............................................................................. 90 seconds ( +/-30s )
Haze volume...................................................................................................1100m3
Tank capacity.................................................................................................2.5 litres
Control ........................................................................Manual, Wired control or DMX
Power supply: ...........................
AC100-120V 50~60Hz/AC220-240V 50~60Hz
Fuse...............................................................................................................7A 250V
Dimensions:.................................................................................220 x 270 x 275mm
Net weight.........................................................................................................6.85kg
Electric products must not be put into household waste. Please bring them to a recycling centre.
Ask your local authorities or your dealer about the way to proceed.
CHANNEL DMX Description
1 ( wind output ) 0-255 Use to set volume of wind
2 ( haze output ) 0-255 Use to set power of haze

© Copyright LOTRONIC 2014 HAZE-700 Page 6
Nous vous remercions pour l’achat de cette MACHINEA BROUILLARD DMX AFX LIGHT. Pour votre sécurité, lisez
attentivement ce manuel avant d’installer l’appareil.
CONSIGNES DE SECURITE ET D’UTILISATION
Si l’appareil a été exposé à des changements de température, ne le mettez pas immédiatement sous tension. La
condensation qui peut se produire, risque d’endommager les circuits. Attendez que l’appareil ait atteint la
température ambiante avant de le mettre sous tension.
L’appareil fait partie de la classe de protection I. Il est donc primordial qu’il soit relié à la terre.
Assurez-vous que la tension secteur ne dépasse pas celle indiquée dans ce mode d’emploi.
Cet appareil doit être alimenté uniquement en courant alternatif de AC100-120V 50~60Hz ou AC220-240V
50~60Hz et utilisé uniquement à l’intérieur.
Assurez-vous que le cordon d’alimentation n’est pas écrasé ou endommagé. Dans ce cas, demandez à votre
revendeur ou à un technicien de remplacer le cordon.
Débranchez toujours l‘appareil du secteur lorsqu’il n’est pas utilisé ou avant de le nettoyer. Ne tirez que sur la
fiche, jamais sur le cordon.
Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce
dispositif doit rester facilement accessible;
Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la
fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible
Soyez très prudent lors de l’installation. Puisque vous travaillez avec des tensions dangereuses, vous pouvez
subir un choc électrique grave si vous touchez des fils nus sous tension.
Les dommages résultant du non respect des instructions ou de la modification de l’appareil ne sont pas couverts
par la garantie. Tenir loin des enfants et des personnes non-qualifiées.
L’appareil ne contient aucune pièce remplaçable par l’utilisateur. Vérifiez si toutes les pièces sont bien installées
et que les vis sont bien serrées avant la mise en service. Ne pas utiliser l’appareil lorsque le boîtier est ouvert.
Ne pas secouer l’appareil. Ne pas forcer pendant l’installation ou l’utilisation.
Utilisez cet appareil uniquement si vous vous êtes familiarisés avec ses fonctions. Ne pas autoriser une personne
inexpérimentée d’utiliser cet appareil. La plupart des dommages résultent d’une mauvaise utilisation.
Conservez l’emballage d’origine pour tout transport.
Pour des raisons de sécurité, il est interdit de modifier cet appareil de quelque sorte que ce soit. Toute
manipulation non décrite dans ce manuel peut conduire à des courts-circuits, un choc électrique, une chute, etc.
et invaliderait la garantie.
Ne pas poser la machine à brouillard sur du parquet ou sur un sol avec moquette. La machine à brouillard ne doit
jamais toucher directement le sol. La machine doit conserver une distance par rapport au sol de 50cm minimum.
Respectez une distance de sécurité d’au moins 5m avec des matériaux ou objets inflammables.
F

© Copyright LOTRONIC 2014 HAZE-700 Page 7
IMPORTANT
Avant de remplir le réservoir de liquide à brouillard, débranchez le câble électrique de la machine.
Pour éviter les court-circuits, ne faites pas couler de liquide à l’intérieur de l’appareil.
La machine doit être installée sur une surface plane. Ne pas l’installer en pente ou à l’envers.
Utilisez uniquement du liquide à brouillard à base d’eau. Ne pas utiliser de liquides à brouillard à base d’huile. Ne
pas remplir le réservoir avec d’autres liquides que du liquide à brouillard.
Eteignez et débranchez la machine après utilisation.
La machine à brouillard n’est pas étanche. Si du liquide pénètre à l’intérieur de la machine, débranchez-la
immédiatement et appelez votre revendeur pour connaître la procédure.
Ne jamais vaporiser directement sur une personne. Maintenir la machine loin de produits inflammables ou explosifs.
La fumée peut être très chaude. Il est important de maintenir une distance de sécurité de 5m quand vous l’utilisez.
Ne touchez pas la surface de la machine pendant l’utilisation car le boîtier peut atteindre 40-80°C.
Si la machine ne fonctionne pas, vérifiez que le fusible ne soit pas brulé. Si c’est le cas, remplacez le par un fusible
de même valeur. Si le fusible brule une nouvelle fois ou si la machine ne fonctionne toujours pas, contactez votre
revendeur. N’essayez pas de réparer la machine vous-même.
UTILISATION
MACHINE

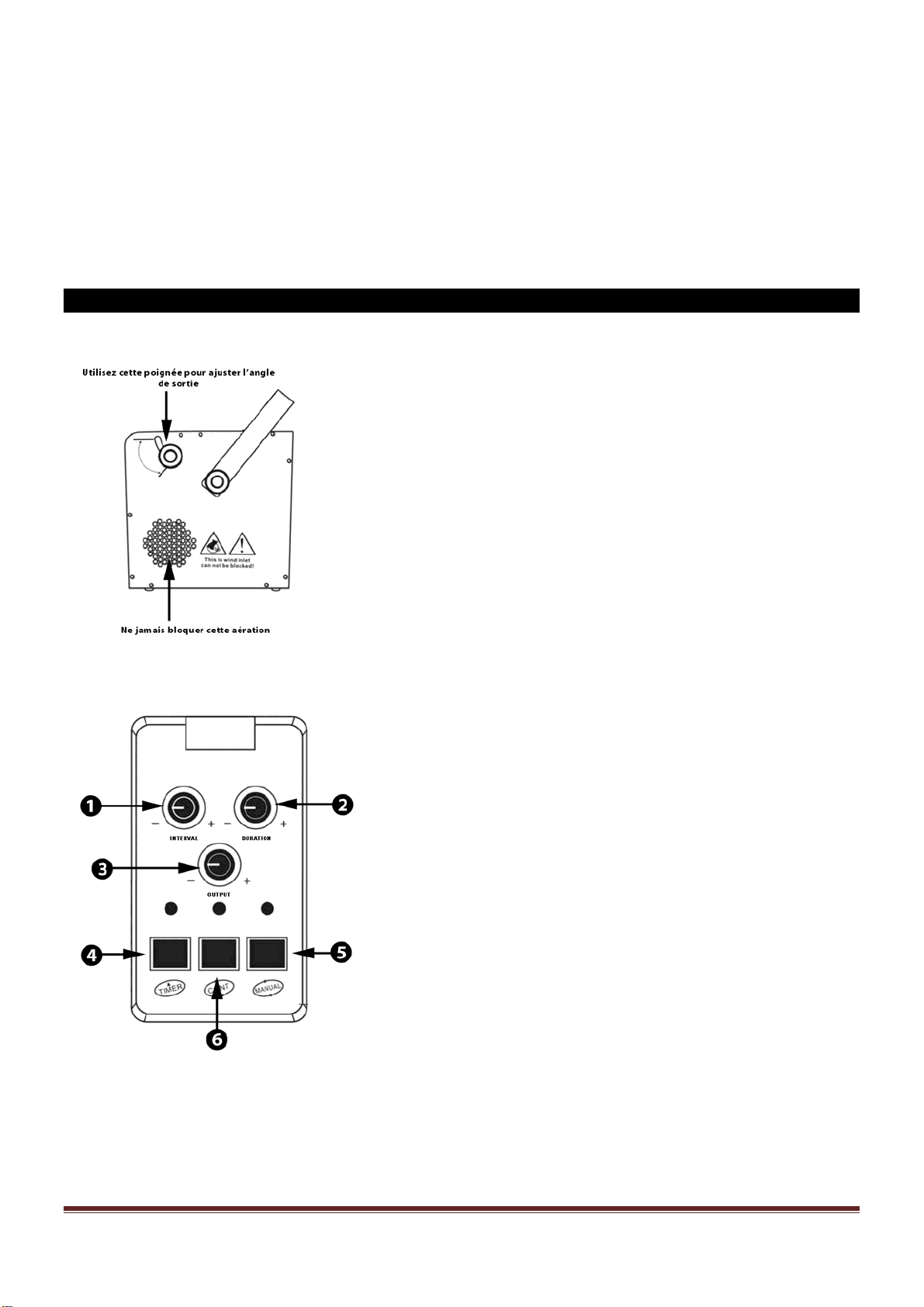

- Utilisez la poignée pour ajuster l’angle de sortie du brouillard.
- Ensuite connectez la télécommande

© Copyright LOTRONIC 2014 HAZE-700 Page 8
REMOTE CONTROL
4) BOUTON TIMER
Lorsque vous appuyez sur le bouton TIMER, vous entrez dans le mode TIMER. Dans ce mode, la machine
fonctionne toute seule. La durée d’intervalle entre les projections de brouillard ainsi que la durée de
projection sont ajusté à l’aide des bouton “interval” et “duration set” (1 et 2). Lorsque vous appuyez sur ce
bouton, le voyant TIMER s’allume.Appuyez une seconde fois pour désactiver le mode TIMER.
5) BOUTON CONT
Lorsque vous appuyez sur le bouton CONT, vous entrez dans le mode continue. Dans ce mode, la machine
projette du brouilard en continue. Le volume de brouillard est ajusté à l’aide du bouton “output” (3). Lorsque
vous appuyez sur ce bouton, le voyant CONT s’allume. Appuyez une seconde fois pour désactiver la
fonction.
6) BOUTON MANUEL
Lorsque vous appuyez sur ce bouton, vous projetez 100% du brouillard. Il est projetée tous le temps où
vous appuyez sur le bouton. Lorsque vous relachez le bouton, le brouillard s’arrête.
1) REGLAGE INTERVALLE PROJECTION
Ce réglage est utilisé pour ajuster la durée de l’intervalle
entre les projections de brouillard lorsque vous utilisez la
machine en mode timer
2) REGLAGE DUREE PROJECTION
Ce réglage permet d’ajuster la durée de projection du
brouillard lorsque vous utilisez la machine en mode timer.
3) REGLAGE VOLUME BROUILLARD
Ce réglage permet d’ajuster le volume de brouillard projeté
lorsque vous utilisez la machine en mode continu.

© Copyright LOTRONIC 2014 HAZE-700 Page 9
AFFICHEUR
Il y a trois menus sur le panneau de controle de la machine : adresse DMX, Volume brouillard et vitesse ventilateur
Lorsque la machine chauffe, les trois ligne du premier digit bouge de bas en haut et le reservoir est éclairé en rouge.
Lorsque la machine est prête a fonctioner, les trois segments du premier digit restent immobile et le reservoir est
éclairé en bleu.
ADRESSE DMX
Quand les trois lignes du premier digiti sont allumé en même temps, cela signifie que vous etes dans le menu
“ ADRESSE DMX”. Utilisez les boutons Up et DOWN pour ajuster l’adresse : de 001 à 512
VOLUME BROUILLARD
Lorsque les trois lignes du premier digit, que deux lignes du deuxième digit et une ligne du troisième digit sont
allumées, cela signifie que vous etes dans le menu ‘ VOLUME BROUILLARD”. Utilisez les boutons UP et DOWN. 5
niveaux de volume ( de 1 ( min ) à 5 (max ) )
VITESSE VENTILATEUR
SI les trois lignes des trois premiers digits sont allumées, cela signifie que vous etes endale mode “VITESSE FAN”.
Utilisez les boutons UP et DOWN pour ajuster la vitesse du ventilateur. 5 niveaux de vitesse ( de 1 (min) à 5 (max))

© Copyright LOTRONIC 2014 HAZE-700 Page 10
DMX CONTROL
Sélectionnez l’adresse DMX à l’aide du panneau de contrôle
Table DMX
NETTOYAGE
Merci de nettoyer régulièrement la machine à fumée pour réduire le remplacement des composants ou le montant
des éventuelles réparations.
1- Le liquide à brouillard doit être propre et non pollué. Le bouchon doit être fermement vissé après avoir rempli le
réservoir
2- Utilisez uniquement des liquides à brouillard de haute qualité
3- Utilisez un chiffon doux pour nettoyer l’appareil
4- Autres instructions
5- Toutes les machines à bouillard possèdent une fonction de condensation. Avant de placer la machine pensez
que l’embout va générer de la vapeur d’eau et de l’humidité. Remplacez l’éponge de récupération avant qu’elle
ne soit complètement détrempée. Vous pouvez la réutiliser lorsqu’elle aura séchée.
a. Il peut arriver qu’un peu de brouillard s’échappe pendant et/ou après le fonctionnement.
b. Lorsque la quantité de brouillard diminue, que la pompe devient plus bruyante ou qu’il n’y a plus de
production de brouillard, débranchez immédiatement la machine du secteur. Vérifiez la quantité de liquide
dans le réservoir, le fusible, la fiche de télécommande et la fiche d’alimentation.
c. Si le problème persiste, contactez votre revendeur.
CARACTERISTIQUES TECHNIQUES
Puissance ................................................................................................................600W (+/-10%)
Durée de chauffe ..........................................................................................90 secondes ( +/-30s)
Volume de brouillard............................................................................................................1100m³
Capacité du réservoir......................................................................................................... 2.5 litres
Contrôle .......................................................................................Manuel, télécommande ou DMX
Alimentation:.................................................AC100-120V 50~60Hz/AC220-240V 50~60Hz
Fusible ...............................................................................................................................7A 250V
Dimensions:.....................................................................................................220 x 270 x 275mm
Poids net...............................................................................................................................6,85kg
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les
faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les
recycler.
CANAL DMX Description
1 ( Vitesse ventilateur ) 0-255 Ajuster la vitesse du ventilateur
2 ( Volume brouillard ) 0-255 Ajuster la volume de sortie

© Copyright LOTRONIC 2014 HAZE-700 Page 11
