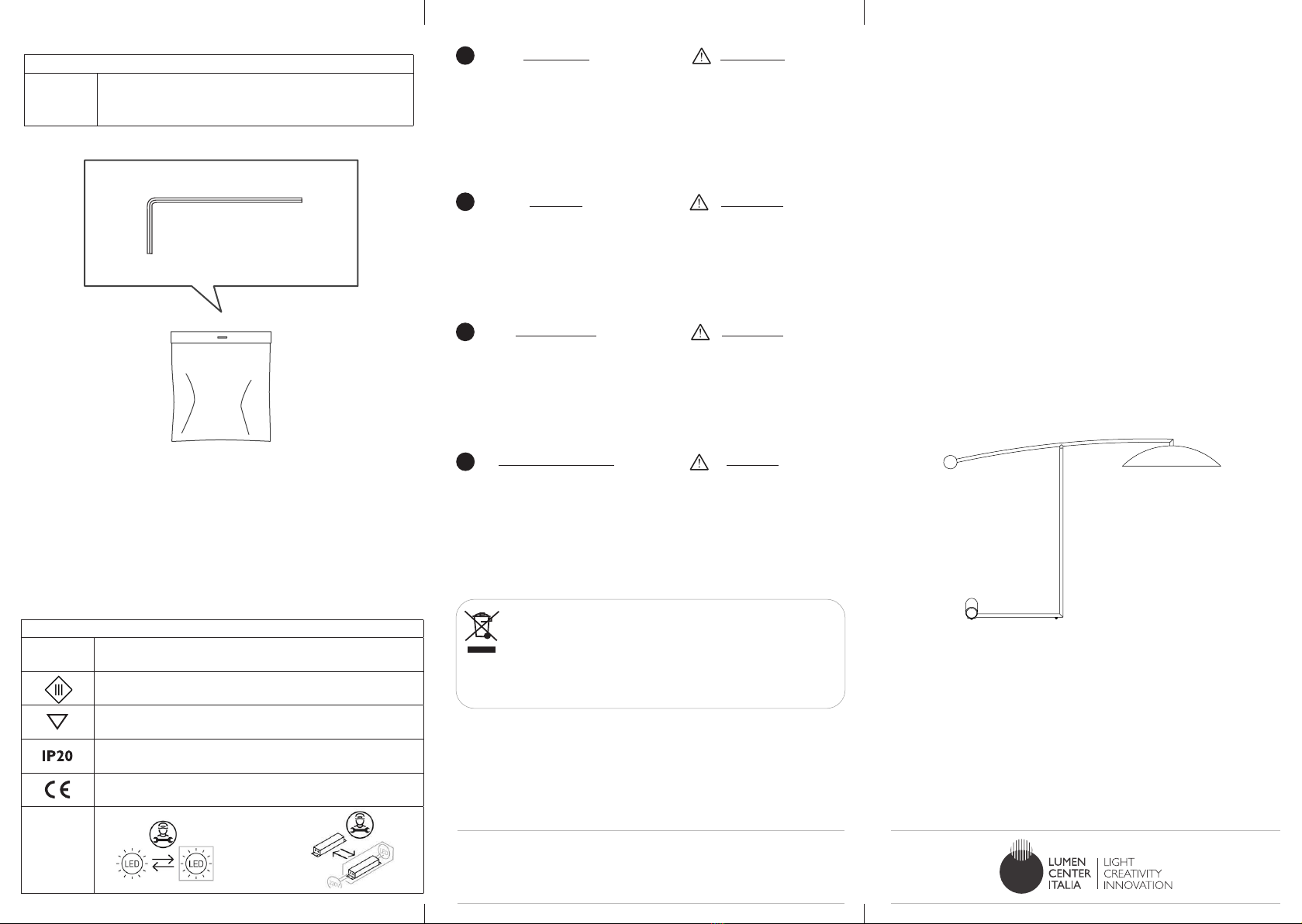

Lumen ORBIT User manual

ORBIT
Design Kevin Gray, RE EDITION 2022
ISTRUZIONI DI MONTAGGIO
ASSEMBLY ISTRUCTIONS
INSTRUCTIONS DE MONTAGE
MONTAGE ANTLEITUNGEEN
ORBIT
LIGHT SOURCE
LED
ORBIT: PCB LED 7W - 910lm - 2700K - CRI>90 - 220/240V - 50/60Hz
#2
CERTIFICATION
MADE IN ITALY Certified production in Italy
Class 3
FFixture tted for direct assembly on normally inammable surfaces.
Protected against the entry of solid objects larger than 12mm. No protection against
the ingress of water.
Product conforms to European Directive Community
LUMEN CENTER ITALIA S.r.l.
Via Donatori del Sangue 37 20010, S. Stefano Ticino (Mi) Italy
Italy: +39.02.36544311 - Export: +39.02.36544310
e-mail: [email protected] - www.lumencenteritalia.com
IT - Il simbolo riportato sull’apparecchio indica che il prodotto deve essere smaltito
in modo differenziato dai riuti urbani.
EN - The sign shown on the device indicates that the product must be thrown out in
a different manner than with the urban trashes.
FR - Le symbole montré sur l’appareil indique que le produit doit être débarrassé de
façon différente que les déchets urbains.
DE - Das auf dem Gerät wiedergegebene Symbol zeigt an, dass das Produkt getrennt
vom Stadtüll entsorgt werden muss.
SICHERHEITSHINWEISE
Die Sicherheit des Gerates ist nur garantiert
wenn die folgendenVorschriften eingehalten
werden. Es ist daher notwendig diese
aufzubewahren.
Montage,Wartung und Lampenwechsel durfen
nur nach Unterbrechung des Netz anschlusses
durchgeführt werden.
Nie die höchste angegebene Leistung
überschreiten.
ACHTUNG
Die Leuchte ist von qualizierten Fachleuten
im Einklang mit der Bestimmung HD 384 zu
installieren.
Wenn das externe exible Kabel dieses Gerätes
beschädigt ist, muss es nur durch den Hersteller,
seinen Kundendienst oder einer ähnlich
qualizierten Person, um Gefahren zu vermeiden.
DE
AVERTISSEMENT
La sureté de l’appareil est garantie avec
l’utilisation appropriée des instructions
suivantes. Il est donc nécessaire de les garder.
Toutes les opérations de montage, entretien
et remplacement de l’ampoule ne doivent etre
effectuées qu’après avoir coupé le courant.
Il ne faut pas dépasser la puissance maximum
indiquée.
AT T E N T I O N
L’installation doit être effectuée par des
installateurs agréés, conformément à la norme
HD 384.
Si le câble extérieur exible de cet appareil est
endommagé, il doit être remplacé exclusivement
par le constructeur, son service d’assistance ou
par du personnel équivalent qualié, an d’éviter
tout danger.
FR
WARNING
The safety of the tting is guaranteed by the
correct use of the following instructions. It is
therefore necessary to keep them.
When carrying out all assembly, maintenance
and lamp replacement operations, make sure
that the power is off.
Do not exceed the maximum power indicated.
AT T E N T I O N
The tting should be installed by qualied
installers to comply with the HD 384 standards.
If the external exible cable of this device is
damaged, it has to be replaced only by the
manufacturer, by its service assistance or by
similar qualied personnel in oder to avoid risks.
EN
AVVERTENZA
La sicurezza dell’apparecchio é garantita
all’osservanza di queste istruzioni pertanto si
raccomanda di conservarle.
Tutte le operazioni di montaggio, manutenzione
e sostituzione lampadine, vanno eseguite
assicurandosi che la rete di alimentazione sia
disinserita.
Non deve essere superata la potenza massima
indicata.
ATTENZIONE
L’installazione deve essere effettuata da
installatori qualicati nel pieno rispetto della
normativa.
Se il cavo essibile esterno di questo apparecchio
viene danneggiato, deve essere sostituito
esclusivamente dal costruttore, dal suo
servizio di assistenza o da personale qualicato
equivalente, al ne di evitare pericoli.
IT

Design Kevin Gray, RE EDITION 2022
Inserire il braccio lampada (D) nella struttura (A).
Insert the lamp arm (D) into the structure (A).
Insérez le bras de la lampe (D) dans la structure (A).
Setzen Sie den Lampenarm (D) in die Struktur (A) ein.
ORBIT VITE
2 4
3
1Avvitare il grano (D).
Screw the screw (D).
Visser la vis (D).
Schrauben Sie die Schraube (D) ein.
Agganciare il connettore magnetico di alimentazione (E).
Hook the magnetic power connector (E).
Accrochez le connecteur d’alimentation magnétique (E).
Haken Sie den magnetischen Stromanschluss (E) ein.
Dopo aver estratto la lampada dall’imballo, posizionare la struttura (A) su un piano d’appoggio.
Fissare la base (B) sul giunto (C).
After removing the lamp from the packaging, place the structure (A) on a support surface.
Fix the base (B) on the joint (C).
Après avoir retiré la lampe de l’emballage, placez la structure (A) sur une surface de support.
Fixez la base (B) sur le joint (C).
Nachdem Sie die Lampe aus der Verpackung genommen haben, legen Sie die Struktur (A) auf
eine Unterlage. Befestigen Sie die Basis (B) am Gelenk (C).
A
B
CA
D
E
Collegare la spina all’impianto elettrico.
Connect the plug to the electrical system.
Connecter l’épine à l’installation électrique.
Verbinden Sie den Stecker an der elektrischen Anlage.
3
ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTION /
INSTRUCTIONS DE MONTAGE / MONTAGEANLEITUNGEN
DIMMER
www.lumencenteritalia.com
