Lumeno 851X MKIII Series User manual

Serie 861X
LED-LUPENLEUCHTE
DEUTSCH
Deutsch
Rev. 1.2
LED - LUPENLEUCHTE
Serie 851X-MKIII
Gebrauchsanweisung

Bedienungsanleitung LED-Lupenleuchte
2 / 32
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Einleitung............................................................................................................... 3
1.1 Allgemeines ................................................................................................. 3
1.2 Aufbewahrung der Anleitung ....................................................................... 3
1.3 Zeichenerklärung ......................................................................................... 3
1.4 Darstellung von Hinweisen .......................................................................... 4
1.5 Kontakt- und Serviceadresse....................................................................... 4
2 Über die LED-Lupenleuchte................................................................................. 4
2.1 Verwendung der LED-Lupenleuchte............................................................ 4
2.2 Aufbau der LED-Lupenleuchte .................................................................... 5
2.3 Lieferumfang................................................................................................ 6
2.3.1 Varianten der LED-Lupenleuchte................................................................. 6
2.3.2 Funktionen der LED-Lupenleuchte .............................................................. 6
3 Sicherheit............................................................................................................... 6
3.1 Gefahren durch Elektrizität .......................................................................... 6
3.2 Hinweise zum Aufstellungsort...................................................................... 7
3.3 Hinweise zur Reinigung ............................................................................... 8
3.4 Entsorgung und Recycling........................................................................... 8
4 Benutzung der LED-Lupenleuchte ...................................................................... 8
4.1 Auspacken ................................................................................................... 8
4.2 Aufstellen und Anschluss..............................................................................9
4.3 Ausrichten und Gelenkjustierung................................................................. 11
4.4 Einschalten und Helligkeitssteuerung.......................................................... 12
4.5 Umgebungsbedingungen............................................................................. 12
5 Pege,WartungundFehlerbehebung ................................................................ 12
5.1 Reinigung..................................................................................................... 12
5.2 Linsentausch................................................................................................ 13
5.3 Austausch der LED-Elektronik..................................................................... 13
5.4 Fehlersuche und Fehlerbehebung............................................................... 13
6 Außerbetriebnahme .............................................................................................. 14
6.1 Demontage .................................................................................................. 14
6.2 Lagerung...................................................................................................... 14
6.3 Entsorgung .................................................................................................. 14
7 EU - Konformität.................................................................................................... 14
8 Spezikationen...................................................................................................... 15
8.1 Abmessungen.............................................................................................. 15
8.2 Technische Daten ........................................................................................ 15
9 Rechtliche Hinweise ............................................................................................. 15
9.1 Urheber-und Schutzrechte........................................................................... 15
9.2 Garantie ....................................................................................................... 15

Bedienungsanleitung LED-Lupenleuchte 3 / 32
DE
Bedienungsanleitung LED-Lupenleuchte 3 / 32
1 Einleitung
1.1 Allgemeines
Vielen Dank, dass Sie sich für eine LED-Lupenleuchte von Lumeno® entschieden
haben.
Mit Ihrer neuen Lumeno®LED-Lupenleuchte können Sie Ihre Arbeiten durch
optimale Vergrößerungen, sowie starke, großächige und gleichmäßige
Beleuchtung, ideal ausführen.
1.2 Aufbewahren der Anleitung
Diese Bedienungsanleitung hilft Ihnen, die Funktionen Ihrer neuen
LED-Lupenleuchte optimal zu nutzen.
Sie enthält außerdem wichtige Hinweise zum sicheren Gebrauch Ihrer
LED-Lupenleuchte.
Lesen und verstehen Sie diese Bedienungsanleitung, bevor Sie Ihre neue
LED-Lupenleuchte in Betrieb nehmen.
Bewahren Sie diese Bedienungsanleitung in der Nähe Ihrer LED-Lupenleuchte auf.
Sollten Sie die LED-Lupenleuchte weitergeben, sorgen Sie bitte dafür, dass der
nächste Nutzer auch diese Bedienungsanleitung erhält.
1.3 Zeichenerklärung
Handlungsanweisungen werden wie folgt dargestellt:
Um eine Handlung durchzuführen, gehen Sie wie folgt vor:
1. Tun Sie dies.
2. Tun Sie das.
¨Dieses Zwischenergebnis resultiert daraus.
3. Tun Sie jenes.
9Sie haben die Handlung durchgeführt.

Bedienungsanleitung LED-Lupenleuchte
4 / 32
DE
1.4 Darstellung von Hinweisen
Sicherheitsrelevante Informationen werden wie folgt dargestellt:
GEFAHR
WeistaufeinegefährlicheSituationhin,diezuschwerer
KörperverletzungoderTodführenkann.
`Maßnahmen zur Vermeidung der Gefahr.
VORSICHT
WeistaufeinemöglicherweisegefährlicheSituationhin,diezu
leichtenVerletzungenführenkann.
`Maßnahmen zur Vermeidung der Gefahr.
ACHTUNG
WeistaufeineSituationhin,diezuSachschädenführenkann.
`Maßnahmen zur Vermeidung des Sachschadens.
Nützliche Informationen und Anwendungstipps.
1.5 Kontakt-undServiceadresse
zalias GmbH
Ludwig-Rinn-Str. 14-16 M
35452 Heuchelheim
Deutschland
Tel.: [phone]
[email protected]
www.lumeno.de
2 Über die LED-Lupenleuchte
2.1 Verwendung der LED-Lupenleuchte
Die LED-Lupenleuchte ist für Anwendungen im technischen Bereich, Werken,
Hobby, Kosmetik und im Büro konzipiert, die gute Beleuchtung und Vergrößerung
erfordern.
Die LED-Lupenleuchte darf nur in trockenen Innenräumen verwendet werden.
Die LED-Lupenleuchte ist nicht geeignet für die ESD-sichere Verwendung bei
industriellen Anwendungen.

Bedienungsanleitung LED-Lupenleuchte 5 / 32
DE

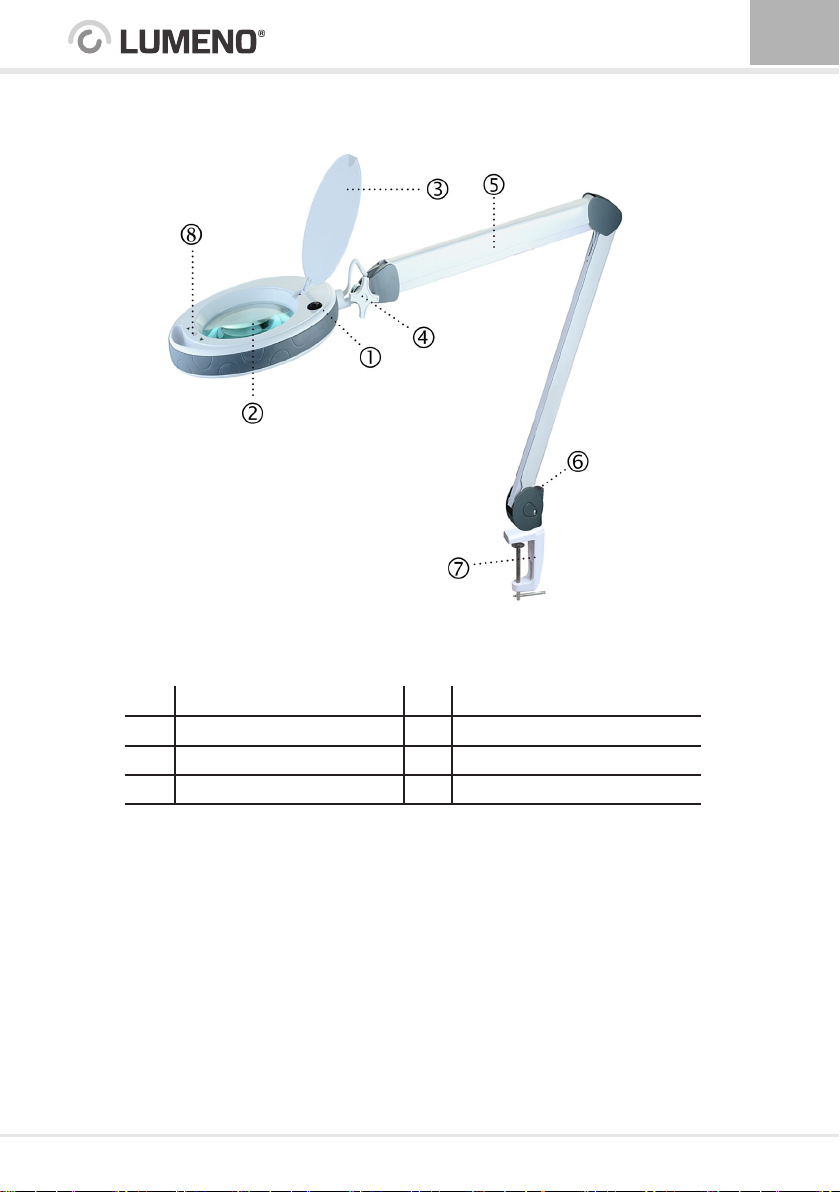

2.2 Aufbau der LED-Lupenleuchte
Abbildung 1: Aufbau der LED-Lupenleuchte
1. Schalter 5. Gelenkarm
2. Linse 6. Buchse für Netzteil
3. Linsenabdeckung 7. Tischklemme
4. Fixierschraube 8. Sensorfeld

Bedienungsanleitung LED-Lupenleuchte
6 / 32
DE
2.3 Lieferumfang
LED-Lupenleuchte
Tischklemme
20 V DC Netzteil
Bedienungsanleitung
2.3.1 Varianten der LED-Lupenleuchte
Die Serie 851X wird in verschiedenen Versionen geliefert:
Modell 8513 mit 3 Dioptrien Linse für allgemeine Anwendung
Modell 8515 mit 5 Dioptrien Linse für starke Vergrößerung
2.3.2 FunktionenderLED-Lupenleuchte
Geeignet für lange Arbeitszeiten
EIN- / AUS-Steuerung durch Schalter
Helligkeitsregelung über Sensoren
Klappbare Linsenabdeckung
Ausbalancierter Gelenkarm
3 Sicherheit
Die LED-Lupenleuchte wurde nach dem neuesten Stand der Technik entwickelt und
mit größter Sorgfalt aus hochwertigem Material gefertigt und getestet.
Verwenden Sie die LED-Lupenleuchte nur in technisch einwandfreiem Zustand und
entsprechend der bestimmungsgemäßen Verwendung.
3.1 GefahrendurchElektrizität
GEFAHR
Tod oder schwere Verletzungen durch Explosion möglich.
`Verwenden Sie die LED-Lupenleuchte nicht in explosionsgefährdeten
Bereichen.

Bedienungsanleitung LED-Lupenleuchte 7 / 32
DE
VORSICHT
Stromschlag durch unsachgemäßen Umgang mit der
LED-Lupenleuchte möglich.
`Die Eingangsspannung muss den Angaben auf dem Typenschild des
mitgelieferten Netzteiles entsprechen.
`Betreiben Sie die LED-Lupenleuchte ausschließlich mit dem Original -
Netzteil.
`Verwenden Sie die LED-Lupenleuchte nicht, wenn das Gehäuse oder
das Netzteilkabel beschädigt ist.
`Trennen Sie beschädigte Netzteilkabel sofort von der Stromversorgung
und kontaktieren Sie ggf. unseren Service (siehe Kapitel 1.5 Kontakt-
und Serviceadresse).
`Lassen Sie Reparaturen nur vom Hersteller oder vom Hersteller
geschultem Fachpersonal durchführen.
`Verwenden Sie nur vom Hersteller freigegebene Ersatzteile.
`Verwenden Sie die LED-Lupenleuchte nicht in feuchter Umgebung.
`Schützen Sie die LED-Lupenleuchte vor Flüssigkeiten.
VORSICHT
Augenverletzung durch hohe Lichteinstrahlung möglich.
`Blicken Sie während der Verwendung nicht direkt in die LEDs der
Lupenleuchte.
`Verwenden Sie z.B. bei Gesichtsbehandlungen eine geeignete
Schutzbrille.
3.2 Hinweise zum Aufstellungsort
VORSICHT
Brandgefahr durch Sonneneinstrahlung auf die Linse möglich.
`Schützen Sie die Linse vor direkter Sonneneinstrahlung, um den
Fokussierglase󰀨ekt der Linse und eine Entzündung anderer Objekte zu
verhindern.
`Schließen Sie die Linsenabdeckung, wenn Sie die LED-Lupenleuchte
nicht mehr verwenden.

Bedienungsanleitung LED-Lupenleuchte
8 / 32
DE
ACHTUNG
Sachschaden an der LED-Lupenleuchte durch unsachgemäße Handhabung
möglich.
`Verwenden Sie die LED-Lupenleuchte nur in trockenen Räumen, um
Korrosion zu vermeiden.
`Stellen Sie sicher, dass die LED-Lupenleuchte korrekt und in einer
stabilen Position montiert ist.
3.3 Hinweise zur Reinigung
ACHTUNG
Sachschaden an der LED-Lupenleuchte durch unsachgemäße Reinigung
möglich.
`Trennen Sie die LED-Lupenleuchte vor der Reinigung von der Strom-
versorgung.
`Reinigen Sie die LED-Lupenleuchte nur mit einem weichen,
fusselfreien Tuch.
`Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel,
schleifende Reinigungsschwämme, Chemikalien o. Ä.
`Vergewissern Sie sich, dass die Reinigungsmittel verträglich mit Ober-
ächen und Materialien der LED-Lupenleuchte sind.
3.4 Entsorgung und Recycling
Entsorgen Sie die LED-Lupenleuchte nicht im Hausmüll!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und
Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-
Altgeräte zu entsorgen.
WEEE-Reg.-Nr. DE 78149565
4 Benutzung der LED-Lupenleuchte
4.1 Auspacken
Nehmen Sie die LED-Lupenleuchte und die Zubehörteile aus der Verpackung und
entfernen Sie die Verpackungsmaterialien.
VORSICHT
Verletzungsgefahr durch Armspannung beim Transport.
`Durch die Federspannung kann sich der Arm ruckartig ö󰀨nen! Halten
Sie beide Armstangen mit einer Hand fest und lösen Sie erst dann die
Transportsicherung!

Bedienungsanleitung LED-Lupenleuchte 9 / 32
DE
GEFAHR
Tod oder schwere Verletzungen möglich.
Kunststo󰀨beutel können eine Gefahrenquelle darstellen!
Erstickungsgefahr - von Kleinkindern und Kindern fernhalten!
Prüfen Sie nach dem Auspacken den Inhalt auf Vollständigkeit und evtl. Beschädi-
gungen. Überprüfen Sie zudem die Linse auf Beschädigungen, kontaktieren Sie im
Zweifelsfall unseren Service (siehe Kapitel 1.5 Kontakt- und Serviceadresse).
Entsorgen Sie die Verpackungsmaterialien entsprechend der gesetzlichen
Bestimmungen.
4.2 Aufstellen und Anschluss
ACHTUNG
Sachschaden an der LED-Lupenleuchte durch ungenügende Befestigung.
`Befestigen Sie die LED-Lupenleuchte nur an waagerechten und aus-
reichend stabilen Tisch- oder Arbeitsplatten mit einer Stärke von min-
destens 15 mm!
`Überprüfen Sie die Befestigung der LED-Lupenleuchte regelmäßig.
Um die Lupenleuchte zu montieren und anzuschließen, gehen Sie wie folgt vor:
1. Befestigen Sie die Tischklemme waagerecht an einer geeigneten Stelle Ihrer
Tisch- bzw. Arbeitsplatte.
Sie ist für Arbeitsplatten von 15 - 63 mm Stärke geeignet.
Abbildung 2 Montage der Halterung an der Tisch- bzw. Arbeitsplatte

Bedienungsanleitung LED-Lupenleuchte
10 / 32
DE
2. Setzen Sie das untere Metallrohr der LED-Lupenleuchte in die Ö󰀨nung der
Tischklemme. Die LED-Lupenleuchte muss sich leicht ausrichten lassen, ohne
dass sichdie Befestigung der Leuchtenhalterung löst. Die Tisch- bzw. Arbeits
platte darf sich durch eine extreme Positionierung der LED-Lupenleuchte nicht
verbiegen.
Abbildung 3 Montage der LED-Lupenleuchte auf der Halterung

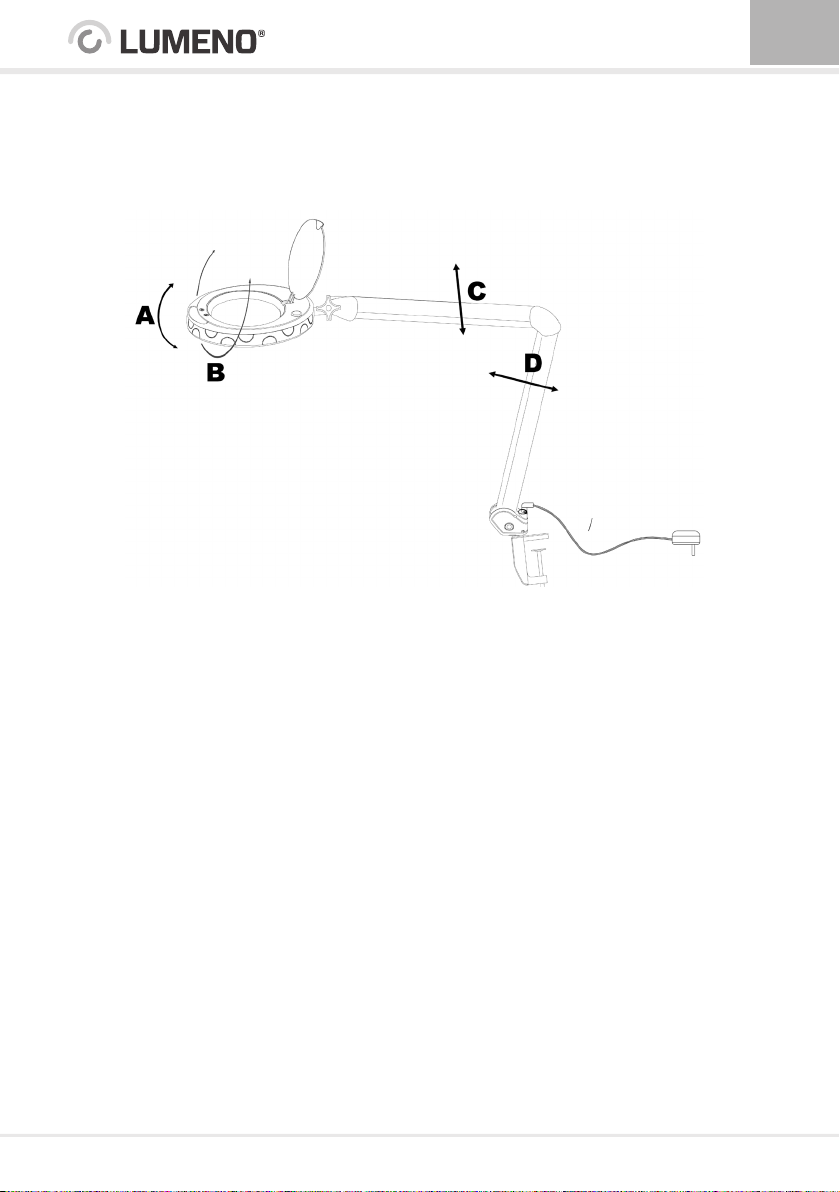

3. Drehen Sie den Gelenkarm in die gewünschte Position.
4. Fixieren Sie den Kopf mit der Fixierschraube (4, Abbildung 1).
5. Schließen Sie das mitgelieferte Netzteil an die Netzteilbuchse (6, Abbildung 1)
der LED-Lupenleuchte an.
Achten Sie darauf, dass das Netzteilkabel nicht beschädigt ist.
6. Schließen Sie das Netzteil an eine geeignete Steckdose in der Nähe des
Arbeitsbereichs an.
7. Verlegen Sie das Netzteilkabel so, dass keine Stolperfallen entstehen und das
Netzteilkabel nicht eingeklemmt wird.
9Die LED-Lupenleuchte ist montiert und angeschlossen.

Bedienungsanleitung LED-Lupenleuchte 11 / 32
DE
4.3 AusrichtenundGelenkjustierung
Sie können die LED-Lupenleuchte individuell auf Ihre Arbeitsanforderungen aus-
richten und justieren. Folgende Möglichkeiten der Ausrichtung stehen Ihnen zur
Verfügung:
Abbildung 4 Aufbau der LED-Lupenleuchte
A) Neigung des Kopfes
Lösen Sie die Fixierschraube (4, Abbildung 1), legen Sie den gewünschten Winkel
fest und ziehen Sie die Fixierschraube wieder an.
B) Kopfdrehung
Sie können den Leuchtenkopf vertikal um 180 Grad neigen und beliebig positionie-
ren. Drehen Sie bitte niemals über den Anschlag hinaus!
C+D)Gelenkjustierung
Sie können den Leuchtenkopf beliebig innerhalb der Gelenkreichweite positionie-
ren. Bewegen Sie die Gelenke nicht entgegen der vorgesehenen Drehrichtung.
Der Arm ist auf das jeweilige Gewicht der Linse ausbalanciert und braucht nicht
zusätzlich xiert zu werden. Daher ist es wichtig, beim Linsentausch das Gewicht
nicht zu verändern.

Bedienungsanleitung LED-Lupenleuchte
12 / 32
DE
4.4 EinschaltenundHelligkeitssteuerung
Mit dem Kippschalter (1, Abbildung 5) können Sie Ihre LED-Lupenleuchte auch
bei geschlossenem Deckel ein- und ausschalten. Die Regelung der Helligkeit
erfolgt durch Antippen der Sensorfelder (heller: 2, dunkler: 3, Abbildung 5).
Sie können die Helligkeit in 6 Stufen einstellen.
ACHTUNG
Vermeidung unnötigen Stromverbrauches.
`Ihre LED-Lupenleuchte hat zwar nur einen geringen Stromverbrauch,
wir empfehlen Ihnen trotzdem, bei längerer Nichtbenutzung das Netzteil
von der Netzsteckdose zu trennen!
4.5 Umgebungsbedingungen
Verwenden Sie die LED-Lupenleuchte nur im Innenbereich.
Umgebungstemperatur -20 °C bis 40 °C; Luftfeuchte ≤ 95 %.
5 Pege,WartungundFehlerbehebung
5.1 Reinigung
ACHTUNG
Sachschaden an der Lupenleuchte
`Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel,
schleifende Reinigungsschwämme, Chemikalien o. Ä.
Reinigen Sie die Linse sowie die Linsenabdeckung regelmäßig mit einem weichen,
fusselfreien Tuch. Feuchten Sie dieses bei starker Verschmutzungen leicht mit
Wasser an.

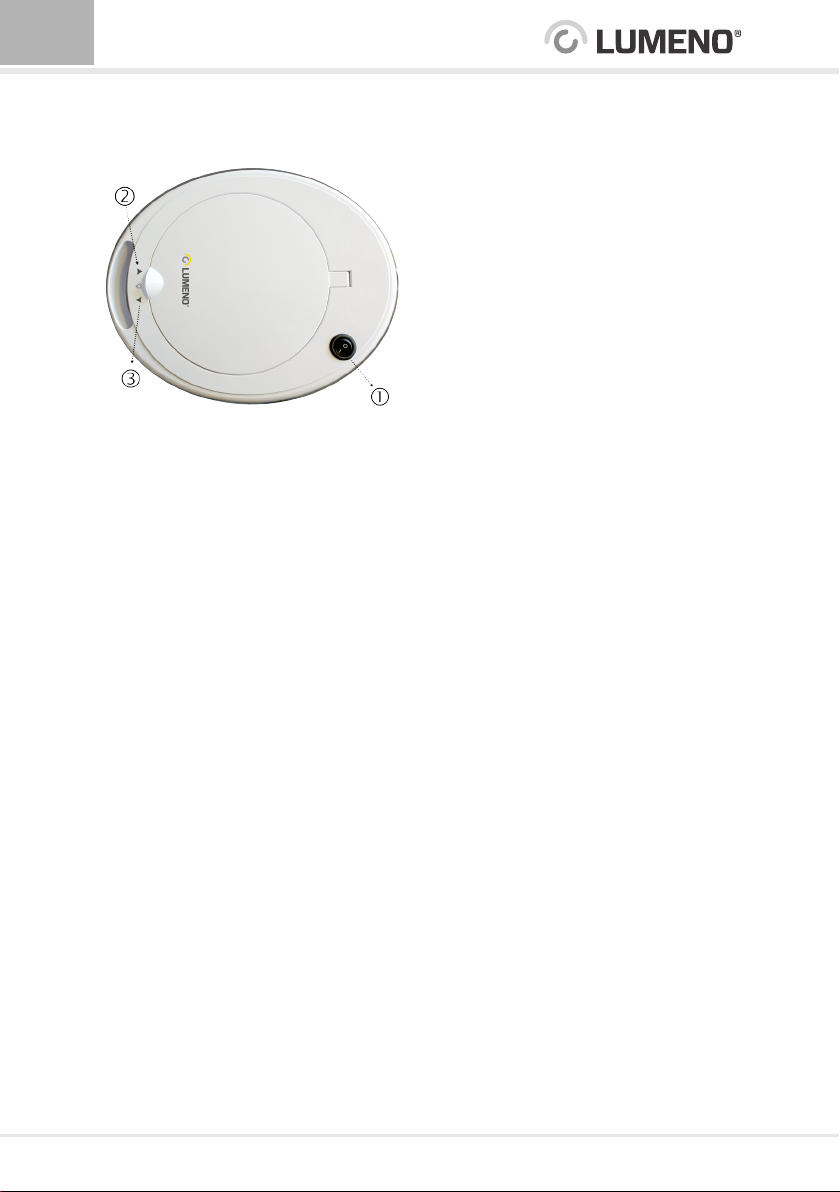

Abbildung 5
Leuchtenkopf der LED-Lupenleuchte

Bedienungsanleitung LED-Lupenleuchte 13 / 32
DE
5.2 Linsentausch
Armfedern sind auf die Gewichte der Linsen optimiert. Ein Linsenwechsel ist daher
nur gegen eine Originallinse mit gleicher Vergrößerung möglich. Der Linsenwechsel
ist bei der zalias GmbH oder durch einen geschulten Techniker auszuführen.
ACHTUNG
SachschadenanderLED-LupenleuchtedurchunsachgemäßenEingri󰀨
möglich.
Der Linsenwechsel ist bei der zalias GmbH oder durch einen geschulten
Techniker durchzuführen.
5.3 AustauschderLED-Elektronik
Die LEDs der Lupenleuchte haben eine hohe Lebenserwartung und sind
wartungsfrei. Ein Wechseln der Leuchtmittel ist nicht erforderlich. Bei Proble-
men kontaktieren Sie bitte unseren Service (Siehe Kapitel 1.5 Kontakt- und
Serviceadresse).
5.4 FehlersucheundFehlerbehebung
Fehler Behebung
Die Lupenleuchte lässt
sich nicht einschalten.
Die Helligkeit lässt sich
nicht regeln.
Überprüfen Sie, ob das Netzteil der Leuchte an einer
funktionsfähigen Steckdose angeschlossen ist.
Überprüfen Sie, ob das Netzteil korrekt an der Netz-
teilbuchse der Lupenleuchte angeschlossen ist.
Trennen Sie das Netzteil der Leuchte vom Strom-
netz und stecken Sie dieses wieder ein. Schalten
Sie die Leuchte ein.
Sollte das Problem weiterhin bestehen, kontaktieren
Sie unseren Service (Siehe Kapitel 1.5 Kontakt- und
Serviceadresse).
Das Licht der Lupen-
leuchte ackert oder
einzelne Segmente blei-
ben dunkel.
Es liegt ein elektronischer Defekt vor. Betreiben Sie
die Leuchte keinesfalls weiter und kontaktieren Sie
unseren Service (Siehe Kapitel 1.5 Kontakt- und
Serviceadresse)..

Bedienungsanleitung LED-Lupenleuchte
14 / 32
DE
Fehler Behebung
Die Lupenleuchte
brummt, die Leuchte
oder das Netzteil
erwärmt sich stark.
Es liegt ein elektronischer Defekt vor. Betreiben Sie
die Leuchte keinesfalls weiter und kontaktieren Sie
unseren Service (Siehe Kapitel 1.5 Kontakt- und
Serviceadresse).
Die Leuchtmittel der Lupenleuchte sind wartungsfrei und ein Wechseln der
Leuchtmittel ist nicht erforderlich. Kontaktieren Sie bei Problemen unseren Service
(Siehe Kapitel 1.5 Kontakt- und Serviceadresse).
6 Außerbetriebnahme
6.1 Demontage
Um die LED-Lupenleuchte zu demontieren, gehen Sie wie folgt vor:
1. Entfernen Sie das Netzteil aus der Steckdose und trennen Sie das Netzteil-
kabel von der Leuchte.
2. Ziehen Sie das untere Metallrohr der LED-Lupenleuchte aus der
Leuchtenhalterung.
3. Entfernen Sie die Leuchtenhalterung von Ihrer Tisch- bzw. Arbeitsplatte.
4. Der Arm der Leuchte steht unter Federspannung. Fixieren Sie den zusammen-
geklappten Arm z.B. mit einem passenden Kabelbinder.
9Die LED-Lupenleuchte ist demontiert.
6.2 Lagerung
Lagern Sie die LED-Lupenleuchte, geschützt gegen Feuchtigkeit und extremen
Temperaturen, in der Originalverpackung.
6.3 Entsorgung
Entsorgen Sie die LED-Lupenleuchte nicht im Hausmüll!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und
Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-
Altgeräte zu entsorgen.
WEEE-Reg.-Nr. DE 78149565
7 EU - Konformität
Alle Produkte im Vertrieb der zalias GmbH entsprechen den aktuellen Vorschrif-
ten der Europäischen Union. Entsprechende Erklärungen senden wir Ihnen auf An-
forderung gerne zu (Siehe Kapitel 1.5 Kontakt- und Serviceadresse).

Bedienungsanleitung LED-Lupenleuchte 15 / 32
DE
8.0 Spezikationen
8.1 Abmessungen:
Abmessungen des Leuchtenkopfs [mm] 223(B)x275(T)x42(H)mm
Gewicht, ca. (ohne Netzteil) [kg] 3,08 (8513), 3,15 (8515)
Horizontale Spannweite bis Lupenmittel [mm] 1075
Netzteilkabel Länge [mm] 1500
Durchmesser der Linse [mm] 165
8.2 Technische Daten:
Netzspannung (mitgeliefertes Netzteil) [V AC] 230V
Stromversorgung Netzteil [V DC] 24V 12Watt
Leistungsaufnahme [W] 11,5
Lichtstrom in [Lumen] 950
Farbwiedergabeindex (CRI) >85(RA)
Ausführliche technische Datenblätter stehen auf www.lumeno.de zum Download
zur Verfügung. Bitte beachten Sie die Angaben auf dem Typenschild!
9 Rechtliche Hinweise
9.1 Urheber- und Schutzrechte
Jegliche Inhalte dieser Bedienungsanleitung sind geistiges Eigentum von
Lumeno ® und unterliegen dem Schutz des Urheberrechtes.
Das Produkt, sowie die Wort- / Bildmarke sind rechtlich geschützt.
Jegliche Vervielfältigung, Bearbeitung, Verbreitung, Überlassung an Dritte - auch
auszugsweise - und jede Art der Verwertung außerhalb der Grenzen des Urheber-
rechts bedürfen der schriftlichen Zustimmung von Lumeno.
Bei Zuwiderhandlungen behält sich Lumeno das Recht vor, jederzeit rechtliche
Schritte einzuleiten.
Änderungen an dieser Bedienungsanleitung, sowie Änderungen von technischen
Details gegenüber den Angaben und Abbildungen in dieser Bedienungsanleitung
werden vorbehalten.
Alle in dieser Bedienungsanleitung genannten Bezeichnungen von Erzeugnissen
sind Warenzeichen der jeweiligen Firmen und hiermit anerkannt.
9.2 Garantie
Die Garantiezeit für Privatanwender beträgt 24 Monate, bei gewerblichem oder
beruichem Gebrauch oder gleichzusetzender Beanspruchung 12 Monate.
Auch nach der Garantiezeit steht Ihnen unsere Serviceabteilung bei Reparaturen
oder Ersatzteilversorgung gerne zur Verfügung.

Bedienungsanleitung LED-Lupenleuchte
16 / 32
DE
Weitere Informationen über unser Lupenleuchten - Programm und das passende
Zubehör nden Sie auf unserer Webseite www.lumeno.de
zalias GmbH Ludwig-Rinn-Str. 14-16 M 35452 Heuchelheim
[email protected] 0641/9842910
Lumeno Bodenstativ 6159

Serie 861X
LED-LUPENLEUCHTE
DEUTSCH
English
Rev. 1.2
LED MAGNIFYING LAMP
851X series
Instructions for use

Operating manual LED-Magnifying Lamp
18 / 32
EN
Contents
1 Introduction ........................................................................................................... 19
1.1 General information ..................................................................................... 19
1.2 Storing the instructions ............................................................................... 19
1.3 Legend......................................................................................................... 19
1.4 Illustration of information.............................................................................. 19
1.5 Contact and service address ....................................................................... 20
2 About the LED magnifying lamp.......................................................................... 20
2.1 Use of the LED magnifying lamp ................................................................. 20
2.2 Design of the LED magnifying lamp ............................................................ 21
2.3 Scope of delivery ......................................................................................... 21
2.3.1 Versions of the LED magnifying lamp.......................................................... 22
2.3.2 Features of the LED magnifying lamp ......................................................... 22
3 Safety ..................................................................................................................... 22
3.1 Electrical hazards ........................................................................................ 22
3.2 Information on the installation site ............................................................... 23
3.3 Cleaning instructions ................................................................................... 24
3.4 Disposal and recycling................................................................................. 24
4 Use of the LED magnifying lamp......................................................................... 24
4.1 Unpacking.................................................................................................... 24
4.2 Setting up and connection............................................................................ 25
4.3 Alignment and joint adjustment.................................................................... 27
4.4 Switching on and brightness control ............................................................ 28
4.5 Ambient conditions ...................................................................................... 28
5 Care,maintenanceandtroubleshooting ............................................................ 28
5.1 Cleaning....................................................................................................... 28
5.2 Replacing the lens ....................................................................................... 29
5.3 Replacing the LED electronics..................................................................... 29
5.4 Troubleshooting ........................................................................................... 29
6 Decommissioning ................................................................................................. 30
6.1 Disassembly ................................................................................................ 30
6.2 Storage ........................................................................................................ 30
6.3 Disposal ....................................................................................................... 30
7 EU conformity: ...................................................................................................... 30
8 Specications........................................................................................................ 31
8.1 Dimensions .................................................................................................. 31
8.2 Technical data.............................................................................................. 31
9 Legal notices ......................................................................................................... 31
9.1 Copyright and intellectual property rights .................................................... 31
9.2 Warranty ...................................................................................................... 32

Operating manual LED-Magnifying Lamp 19 / 32
EN
19 / 32
1 Introduction
1.1 General information
Thank you for choosing an LED-Lupenleuchte from Lumeno® .
Your new Lumeno®LED-Lupenleuchte is ideal for your work thanks to optimum
magnications, as well as powerful, uniform lighting over large areas.
1.2 Storing the instructions
This Bedienungsanleitung will help you to make the most of the features of your
new LED-Lupenleuchte.
It also contains important information regarding the safe use of your
LED-Lupenleuchte.
Make sure you have read and understood this Bedienungsanleitung before using
your new LED-Lupenleuchte.
Store this Bedienungsanleitung near your LED-Lupenleuchte.
If you pass on the LED-Lupenleuchte, please make sure that the next user also re-
ceives this Bedienungsanleitung.
1.3 Legend
Instructions are illustrated as follows:
To perform an action, proceed as follows:
1. Do this.
2. Do that.
¨This interim result results from this.
3. Do that.
9You have performed the action.
1.4 Illustration of information
Safety-relevant information is illustrated as follows:
DANGER
Indicates a dangerous situation that may result in severe physical
injuryordeath.
`Measures to avoid the danger.

Operating manual LED-Magnifying Lamp
20 / 32
EN
CAUTION
Indicates a potentially dangerous situation that may result in minor
injuries.
`Measures to avoid the danger.
ATTENTION
Indicates a situation that may result in material damage.
`Measures to avoid material damage.
Useful information and application tips.
1.5 Contact and service address
zalias GmbH
Ludwig-Rinn-Str. 14-16 M
35452 Heuchelheim
Germany
Tel.: [phone]
[email protected]
www.lumeno.de
2 About the LED-Lupenleuchte
2.1 Use of the LED-Lupenleuchte
The LED-Lupenleuchte is designed for technical, factory, hobby, cosmetic and o󰀩ce
applications requiring good lighting and magnication.
The LED-Lupenleuchte may only be used in dry indoor rooms.
The LED-Lupenleuchte is not suitable for ESD safe use in industrial applications.
