MAG TOOLS MCF894 User manual

MCF894
Instruction Manual
18V 1/2" (13mm) Drive
Brushless Compact High Torque Impact Wrench
1/2" MCF894

B
Fig. B
Fig. A
12
4
7
56
3
8
9
1 Trigger switch
2 Forward/reverse control button
3 Anvil
4 Main handle
5 Battery release button
6 Battery pack
7 Worklight

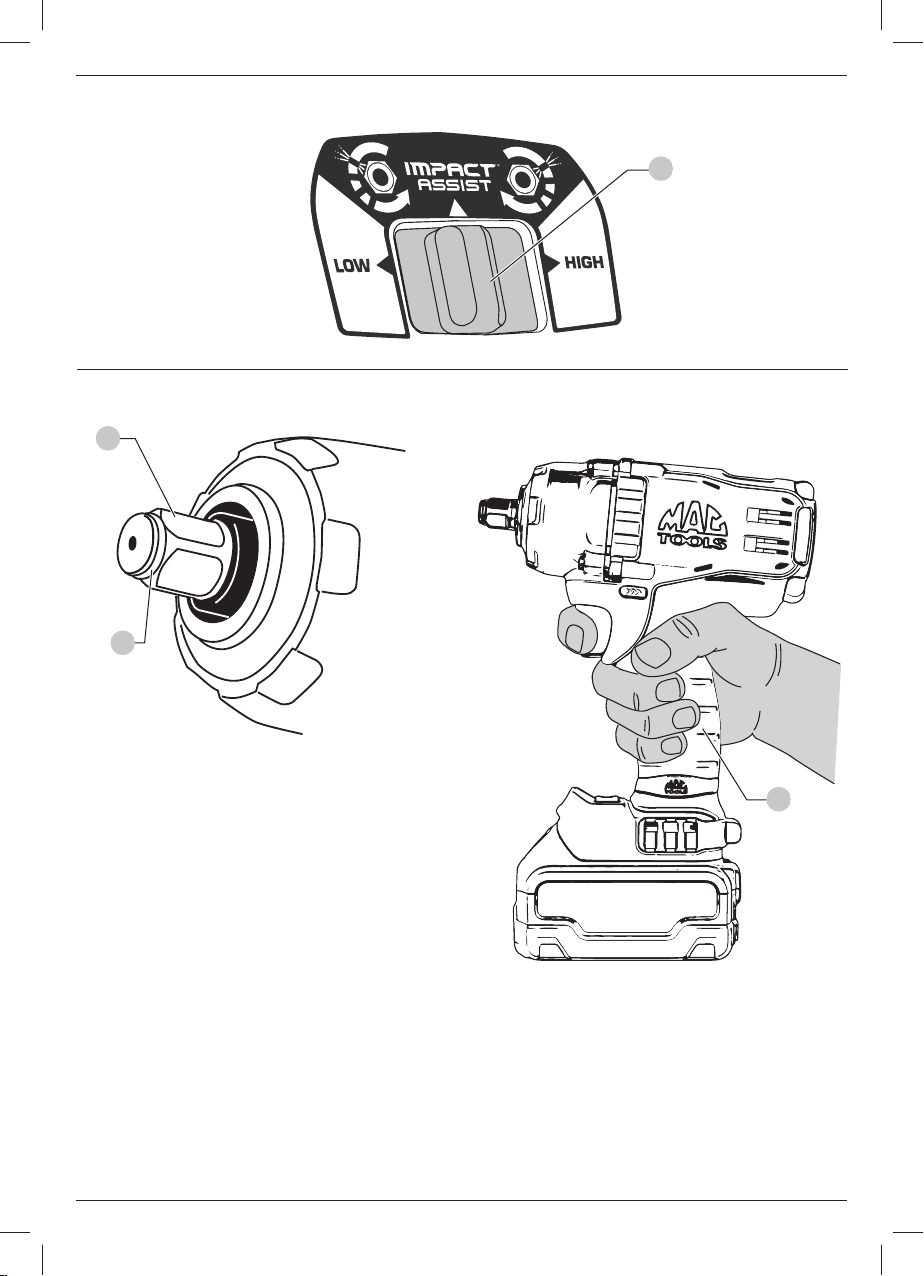

8 Mode selector
9 Hog ring
MCB115
5
6
10
6
5

1
Fig. D
Fig. C
8
4
Fig. E
9
3

2
ENGLISH
The vibration emission level given in this information sheet has
been measured in accordance with a standardised test given in
EN60745 and may be used to compare one tool with another. It
may be used for a preliminary assessment ofexposure.
WARNING: The declared vibration emission level
represents the main applications of the tool. However if
the tool is used for different applications, with different
accessories or poorly maintained, the vibration emission
may differ. This may significantly increase the exposure
level over the total workingperiod.
An estimation of the level of exposure to vibration should
also take into account the times when the tool is switched
off or when it is running but not actually doing the job.
This may significantly reduce the exposure level over the
total workingperiod.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool
and the accessories, keep the hands warm, organisation
of workpatterns.
EC-Declaration of Conformity
Machinery Directive
18V Cordless Impact Wrench
MCF894
Mac Tools declares that these products described under
Technical Data are in compliance with:
2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-2:2010.
These products also comply with Directive 2014/30/EU and
2011/65/EU. For more information, please contact Mac Tools at
the following address or refer to the back of themanual.
The undersigned is responsible for compilation of the technical
file and makes this declaration on behalf ofMac Tools.
Markus Rompel
Director Engineering
Mac Tools, Richard-Klinger-Straße 11,
D-65510, Idstein, Germany
03.11.2017
18V CORDLESS IMPACT WRENCH
MCF894
Congratulations!
You have chosen a Mac Tools tool. Years of experience,
thorough product development and innovation make Mac
Tools one of the most reliable partners for professional power
toolusers.
Technical Data
MCF894
Voltage VDC 18
Type 1
Battery type Li-Ion
Power output W 580
No load speed
1st speed min-1 0–900
2nd speed 0–2000
3rd speed 0–2000
Impact rate min-1 0–3100
Max. fastening torque Nm 447
Max. breakaway torque Nm 813
Tool holder 1/2"
(13 mm)
Weight (without battery pack) kg 1.57
Noise values and vibration values (triax vector sum) according to EN60745-2-2:
LPA (emission sound pressure level) dB(A) 94
LWA (sound power level) dB(A) 105
K (uncertainty for the given sound level) dB(A) 3
Vibration emission value a
h
= m/s213.5
Uncertainty K = m/s24.4
Battery pack MB200 MBR183 MBR184
Battery type Li-Ion Li-Ion Li-Ion
Voltage VDC 18 18 18
Capacity A
h
3.0 2.0 5.0
Weight kg 0.64 0.40 0.70
Charger MCB101, MCB115
Mains voltage VAC 230 V
Battery type Li-Ion
Approximate min 22 30
charging time (1.5 Ah) (2.0 Ah)
of battery packs 45 75
(3.0 Ah) (5.0 Ah)
Weight kg 0.49

3
ENGLISH
WARNING: To reduce the risk of injury, read the
instructionmanual.
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
thesesymbols.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or
moderateinjury.
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
Denotes risk of electricshock.
Denotes risk offire.
General Power Tool Safety Warnings
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
Work area safety
a) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust orfumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to losecontrol.
Electrical safety
d) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of
electricshock.
e) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if
your body is earthed orgrounded.
f) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electricshock.
g) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electricshock.
h) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electricshock.
i) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electricshock.
Personal safety
j) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personalinjury.
k) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personalinjuries.
l) Prevent unintentional starting. Ensure the switch
is in the off position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch on
invitesaccidents.
m) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached
to a rotating part of the power tool may result in
personalinjury.
n) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpectedsituations.
o) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair
can be caught in movingparts.
p) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-relatedhazards.
Power tool use and care
q) Do not force the power tool. Use the correct power
tool for your application. The correct power tool
will do the job better and safer at the rate for which it
wasdesigned.
r) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must berepaired.

4
ENGLISH
s) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce the
risk of starting the power toolaccidentally.
t) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrainedusers.
u) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained powertools.
v) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier tocontrol.
w) Use the power tool, accessories and tool bits etc.,
in accordance with these instructions taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardoussituation.
Battery tool use and care
x) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another batterypack.
y) Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury andfire.
z) When battery pack is not in use, keep it away from
other metal objects like paper clips, coins, keys,
nails, screws or other small metal objects that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns
or afire.
aa)Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation orburns.
Service
ab)Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool ismaintained.
Additional Specific Safety Rules for Impact
Drivers
• Hold power tool by insulated gripping surfaces when
performing an operation where the fastener may
contact hidden wiring. Fasteners contacting a “live” wire
may make exposed metal parts of the power tool “live” and
could give the operator an electricshock.
Residual Risks
In spite of the application of the relevant safety regulations
and the implementation of safety devices, certain residual risks
cannot be avoided. These are:
• Impairment ofhearing.
• Risk of personal injury due to flyingparticles.
• Risk of burns due to accessories becoming hot
duringoperation.
• Risk of personal injury due to prolongeduse.
Electrical Safety
The electric motor has been designed for one voltage only.
Always check that the battery pack voltage corresponds to the
voltage on the rating plate. Also make sure that the voltage of
your charger corresponds to that of yourmains.
Your Mac Tools charger is double insulated in
accordance with EN60335; therefore no earth wire
isrequired.
If the supply cord is damaged, it must be replaced by a
specially prepared cord available through the Mac Tools
serviceorganisation.
Mains Plug Replacement
(U.K. & Ireland Only)
If a new mains plug needs to be fitted:
• Safely dispose of the oldplug.
• Connect the brown lead to the live terminal in theplug.
• Connect the blue lead to the neutralterminal.
WARNING: No connection is to be made to the
earthterminal.
Follow the fitting instructions supplied with good quality plugs.
Recommended fuse: 3A.
Using an Extension Cable
An extension cord should not be used unless absolutely
necessary. Use an approved extension cable suitable for
the power input of your charger (see Technical Data). The
minimum conductor size is 1mm2; the maximum length
is30m.
When using a cable reel, always unwind the cablecompletely.
SAVE THESE INSTRUCTIONS
Chargers
Mac Tools chargers require no adjustment and are designed to
be as easy as possible tooperate.
Important Safety Instructions for All
Battery Chargers
SAVE THESE INSTRUCTIONS: This manual contains important
safety and operating instructions for compatible battery
chargers (refer to TechnicalData).
• Before using charger, read all instructions and cautionary
markings on charger, battery pack, and product using
batterypack.
WARNING: Shock hazard. Do not allow any liquid to get
inside charger. Electric shock mayresult.

5
ENGLISH
WARNING: We recommend the use of a residual current
device with a residual current rating of 30mA orless.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only Mac Tools rechargeable batteries. Other
types of batteries may burst causing personal injury
anddamage.
CAUTION: Children should be supervised to ensure that
they do not play with theappliance.
NOTICE: Under certain conditions, with the charger
plugged into the power supply, the exposed charging
contacts inside the charger can be shorted by foreign
material. Foreign materials of a conductive nature such
as, but not limited to, steel wool, aluminum foil or any
buildup of metallic particles should be kept away from
charger cavities. Always unplug the charger from the
power supply when there is no battery pack in the cavity.
Unplug charger before attempting to clean
• DO NOT attempt to charge the battery pack with any
chargers other than the ones in this manual. The charger
and battery pack are specifically designed to worktogether.
• These chargers are not intended for any uses other than
charging Mac Tools rechargeable batteries. Any other
uses may result in risk of fire, electric shock orelectrocution.
• Do not expose charger to rain orsnow.
• Pull by plug rather than cord when disconnecting
charger. This will reduce risk ofdamage to electric plug
andcord.
• Make sure that cord is located so that it will not be
stepped on, tripped over, or otherwise subjected to
damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in risk
of fire,electric shock, orelectrocution.
• Do not place any object on top of charger or place
the charger on a soft surface that might block the
ventilation slots and result in excessive internal heat.
Place the charger in a position away from any heat source. The
charger is ventilated through slots in the top and the bottom
of thehousing.
• Do not operate charger with damaged cord or plug—
have them replacedimmediately.
• Do not operate charger if it has received a sharp blow,
been dropped, or otherwise damaged in any way. Take it
to an authorised servicecentre.
• Do not disassemble charger; take it to an authorised
service centre when service or repair is required. Incorrect
reassembly may result in a risk of electric shock, electrocution
orfire.
• In case of damaged power supply cord the supply cord must
be replaced immediately by the manufacturer, its service agent
or similar qualified person to prevent anyhazard.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce
thisrisk.
• NEVER attempt to connect two chargerstogether.
• The charger is designed to operate on standard
230V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
Charging a Battery (Fig. B)
1. Plug the charger into an appropriate outlet before inserting
batterypack.
2. Insert the battery pack6 into the charger, making sure the
battery pack is fully seated in the charger. The red (charging)
light will blink repeatedly indicating that the charging
process hasstarted.
3. The completion of charge will be indicated by the red
light remaining ON continuously. The battery pack is fully
charged and may be used at this time or left in the charger.
To remove the battery pack from the charger, push the
battery release button5 on the batterypack.
NOTE: To ensure maximum performance and life of lithium-ion
battery packs, charge the battery pack fully before firstuse.
Charger Operation
Refer to the indicators below for the charge status of the
batterypack.
Charge Indicators
Charging
Fully Charged
Hot/Cold Pack Delay*
*The red light will continue to blink, but a yellow indicator light
will be illuminated during this operation. Once the battery pack
has reached an appropriate temperature, the yellow light will
turn off and the charger will resume the chargingprocedure.
The compatible charger(s) will not charge a faulty battery pack.
The charger will indicate faulty battery by refusing to light or by
displaying problem pack or charger blinkpattern.
NOTE: This could also mean a problem with acharger.
If the charger indicates a problem, take the charger and battery
pack to be tested at an authorised servicecentre.
Hot/Cold Pack Delay
When the charger detects a battery pack that is too hot or too
cold, it automatically starts a Hot/Cold Pack Delay, suspending
charging until the battery pack has reached an appropriate
temperature. The charger then automatically switches to the
pack charging mode. This feature ensures maximum battery
packlife.
A cold battery pack will charge at a slower rate than a warm
battery pack. The battery pack will charge at that slower rate
throughout the entire charging cycle and will not return to
maximum charge rate even if the battery packwarms.
Electronic Protection System
XR Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against overloading,
overheating or deepdischarge.

6
ENGLISH
The tool will automatically turn off if the Electronic Protection
System engages. If this occurs, place the lithium-ion battery
pack on the charger until it is fullycharged.
Wall Mounting
These chargers are designed to be wall mountable or to sit
upright on a table or work surface. If wall mounting, locate the
charger within reach of an electrical outlet, and away from a
corner or other obstructions which may impede air flow. Use
the back of the charger as a template for the location of the
mounting screws on the wall. Mount the charger securely using
drywall screws (purchased separately) at least 25.4mm long
with a screw head diameter of 7–9mm, screwed into wood to
an optimal depth leaving approximately 5.5mm of the screw
exposed. Align the slots on the back of the charger with the
exposed screws and fully engage them in theslots.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using a
cloth or soft non-metallic brush. Do not use water or any
cleaning solutions. Never let any liquid get inside the tool;
never immerse any part of the tool into aliquid.
Battery Packs
Important Safety Instructions for All
Battery Packs
When ordering replacement battery packs, be sure to include
catalogue number andvoltage.
The battery pack is not fully charged out of the carton. Before
using the battery pack and charger, read the safety instructions
below. Then follow charging proceduresoutlined.
READ ALL INSTRUCTIONS
• Do not charge or use battery in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Inserting or removing the battery from the charger may
ignite the dust orfumes.
• Never force battery pack into charger. Do not modify
battery pack in any way to fit into a non-compatible
charger as battery pack may rupture causing serious
personalinjury.
• Charge the battery packs only in Mac Toolschargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or exceed
40 ˚C (104 ˚F) (such as outside sheds or metal buildings
in summer).
• Do not incinerate the battery pack even if it is severely
damaged or is completely worn out. The battery pack can
explode in a fire. Toxic fumes and materials are created when
lithium-ion battery packs areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open eye
for 15 minutes or until irritation ceases. If medical attention
is needed, the battery electrolyte is composed of a mixture of
liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause respiratory
irritation. Provide fresh air. If symptoms persists, seek
medicalattention.
WARNING: Burn hazard. Battery liquid may be flammable
if exposed to spark orflame.
WARNING: Never attempt to open the battery pack for
any reason. If battery pack case is cracked or damaged,
do not insert into charger. Do not crush, drop or damage
battery pack. Do not use a battery pack or charger that
has received a sharp blow, been dropped, run over or
damaged in any way (i.e., pierced with a nail, hit with
a hammer, stepped on). Electric shock or electrocution
may result. Damaged battery packs should be returned to
service centre forrecycling.
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do not place
the battery pack in aprons, pockets, tool boxes, product kit
boxes, drawers, etc., with loose nails, screws, keys,etc.
CAUTION: When not in use, place tool on its side on
a stable surface where it will not cause a tripping
or falling hazard. Some tools with large battery packs
will stand upright on the battery pack but may be easily
knockedover.
Transportation
WARNING: Fire hazard. Transporting batteries can
possibly cause fire if the battery terminals inadvertently
come in contact with conductive materials. When
transporting batteries, make sure that the battery
terminals are protected and well insulated from materials
that could contact them and cause a shortcircuit.
Mac Tools batteries comply with all applicable shipping
regulations as prescribed by industry and legal standards which
include UN Recommendations on the Transport of Dangerous
Goods; International Air Transport Association (IATA) Dangerous
Goods Regulations, International Maritime Dangerous Goods
(IMDG) Regulations, and the European Agreement Concerning
The International Carriage of Dangerous Goods by Road (ADR).
Lithium-ion cells and batteries have been tested to section 38.3
of the UN Recommendations on the Transport of Dangerous
Goods Manual of Tests andCriteria.
In most instances, shipping a Mac Tools battery pack will be
excepted from being classified as a fully regulated Class 9
Hazardous Material. In general, only shipments containing a
lithium-ion battery with an energy rating greater than 100 Watt
Hours (Wh) will require being shipped as fully regulated Class
9. All lithium-ion batteries have the Watt Hour rating marked
on the pack. Furthermore, due to regulation complexities, Mac
Tools does not recommend air shipping lithium-ion battery
packs alone regardless of Watt Hour rating. Shipments of tools
with batteries (combo kits) can be air shipped as excepted if the
Watt Hour rating of the battery pack is no greater than 100Whr.
Regardless of whether a shipment is considered excepted
or fully regulated, it is the shipper's responsibility to consult

7
ENGLISH
the latest regulations for packaging, labeling/marking and
documentationrequirements.
The information provided in this section of the manual is
provided in good faith and believed to be accurate at the time
the document was created. However, no warranty, expressed or
implied, is given. It is the buyer’s responsibility to ensure that its
activities comply with the applicableregulations.
Storage Recommendations
1. The best storage place is one that is cool and dry away
from direct sunlight and excess heat or cold. For optimum
battery performance and life, store battery packs at room
temperature when not inuse.
2. For long storage, it is recommended to store a fully charged
battery pack in a cool, dry place out of the charger for
optimalresults.
NOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be recharged
beforeuse.
Labels on Charger and Battery Pack
In addition to the pictographs used in this manual, the labels
on the charger and the battery pack may show the following
pictographs:
Read instruction manual beforeuse.
See Technical Data for chargingtime.
Do not probe with conductiveobjects.
Do not charge damaged batterypacks.
Do not expose towater.
Have defective cords replacedimmediately.
Charge only between 4 ˚C and 40 ˚C.
Only for indooruse.
Discard the battery pack with due care for
theenvironment.
Charge Mac Tools battery packs only with
designated Mac Tools chargers. Charging battery
packs other than the designated Mac Tools batteries
with a Mac Tools charger may make them burst or
lead to other dangeroussituations.
Do not incinerate the batterypack.
Battery Type
The MCF894 operates on a 18 volt batterypack.
These battery packs may be used: MB183 and MB184. Refer to
Technical Data for moreinformation.
Package Contents
The package contains:
1 Impact wrench
1 Charger (P2 models)
1 Kitbox ( P2 models)
2 Li-Ion battery packs ( P2 models)
1 Instruction manual
NOTE: Battery packs, chargers and kitboxes are not included
with Nmodels.
• Check for damage to the tool, parts or accessories which may
have occurred duringtransport.
• Take the time to thoroughly read and understand this manual
prior tooperation.
Markings on Tool
The following pictograms are shown on the tool:
Read instruction manual beforeuse.
Wear earprotection.
Wear eyeprotection.
Visible radiation. Do not stare intolight.
Date Code Position
The date code, which also includes the year of manufacture, is
printed into thehousing.
Example:
2017 XX XX
Year of Manufacture
Description (Fig. A)
WARNING: Never modify the power tool or any part of it.
Damage or personal injury couldresult.
1 Trigger switch
2 Forward/reverse control button
3 Anvil
4 Main handle
5 Battery release button
6 Battery pack
7 Worklight
8 Mode selector
9 Hog ring

8
ENGLISH
Intended Use
These impact wrenches are designed for professional impact
fastening and drillingapplications.
DO NOT use under wet conditions or in the presence of
flammable liquids orgases.
These impact wrenches are professional powertools.
DO NOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
• Young children and the infirm. This appliance is not
intended for use by young children or infirm persons
withoutsupervision.
• This product is not intended for use by persons (including
children) suffering from diminished physical, sensory or
mental abilities; lack of experience, knowledge or skills
unless they are supervised by a person responsible for their
safety. Children should never be left alone with thisproduct.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start-up can causeinjury.
WARNING: Use only Mac Tools battery packs
andchargers.
Inserting and Removing the Battery Pack
from the Tool (Fig. B)
NOTE: Make sure your battery pack6 is fullycharged.
To Install the Battery Pack into the Tool
Handle
1. Align the battery pack6 with the rails inside the tool’s
handle (Fig. B).
2. Slide it into the handle until the battery pack is firmly seated
in the tool and ensure that you hear the lock snap intoplace.
To Remove the Battery Pack from the Tool
1. Press the release button5 and firmly pull the battery pack
out of the toolhandle.
2. Insert battery pack into the charger as described in the
charger section of thismanual.
Fuel Gauge Battery Packs (Fig. B)
Some Mac Tools battery packs include a fuel gauge which
consists of three green LED lights that indicate the level of
charge remaining in the batterypack.
To actuate the fuel gauge, press and hold the fuel gauge
button10
) . A combination of the three green LED lights will
illuminate designating the level of charge left. When the level
of charge in the battery is below the usable limit, the fuel gauge
will not illuminate and the battery will need to berecharged.
NOTE: The fuel gauge is only an indication of the charge left on
the battery pack. It does not indicate tool functionality and is
subject to variation based on product components, temperature
and end-userapplication.
Variable Speed Trigger Switch (Fig. A)
To turn the tool on, squeeze the trigger switch1. To turn
the tool off, release the trigger switch. Your tool is equipped
with a brake. The chuck will stop when the trigger switch is
fullyreleased.
The variable speed switch enables you to start the application at
a slow speed. The further you squeeze the trigger, the faster the
tool will operate. For maximum tool life, use variable speed only
for starting holes orfasteners.
NOTE: Continuous use in variable speed range is not
recommended. It may damage the switch and should
beavoided.
Forward/Reverse Control Button (Fig. A)
A forward/reverse control button2 determines the direction of
the tool and also serves as a lock-offbutton.
To select forward rotation, release the trigger switch and
depress the forward/reverse control button on the right side of
thetool.
To select reverse, depress the forward/reverse control button on
the left side of the tool. The centre position of the control button
locks the tool in the off position. When changing the position of
the control button, be sure the trigger isreleased.
NOTE: The first time the tool is run after changing the direction
of rotation, you may hear a click on start up. This is normal and
does not indicate aproblem.
Worklight (Fig. A)
There is a worklight7 located on the foot of the tool. The
worklight will be activated when the trigger switch isdepressed.
When the trigger is released, the worklight will stay illuminated
for up to 20 seconds. If the trigger switch remains depressed,
the worklights will remainon.
NOTE: The worklight is for lighting the immediate work surface
and are not intended to be used as aflashlight.
Mode Selector (Fig. A, C)
Your tool is equipped with a mode selector (
8
) which allows you
to select low, high, or Impact Assist™ mode.
Select the mode based on the application and control the speed
of the tool using the variable speed trigger
(
1
) .
Impact Assist™(Fig. C)
In addition to low speed impacting modes, this tool features the
Impact Assist™ mode which grants the user greater control in
both fastening and loosening applications. When set in forward,
the tool will fasten at 2000 RPM until impact begins. The tool
will then pause for 0.5 seconds before continuing to impact at
a rate of 3100 IPM, providing the user with greater control and
reducing the chance of overtightening or damagingmaterial.
When set in reverse, the tool will impact at a normal speed and
rate of 3100 IPM. Upon sensing that the fastener has broken

9
ENGLISH
free, the tool will cease to impact and will reduce speed to help
prevent “run-off” of loose hardware.
MCF894
Low Mode Low Speed Impacting RPM 0–900
High Mode High Speed Impacting RPM 0–2000
Impact Assist™ Mode Impact Assist™ RPM 0–2000
Anvils (Fig. A, D)
WARNING: Use only impact accessories. Non-impact
accessories may break and cause a hazardous condition.
Inspect accessories prior to use to ensure that it contains
nocracks.
CAUTION: Inspect anvils, detent pins and hog rings prior
to use. Missing or damaged items should be replaced
beforeuse.
Place the switch in the locked off (centre) position or remove
battery pack before changingaccessories.
Anvil with Hog Ring (Fig. E)
To install an accessory on the hog ring anvil, firmly push
accessory onto the anvil3. The hog ring9 compresses to
allow the accessory to slide on. After accessory is installed, the
hog ring applies pressure to help provide accessoryretention.
To remove an accessory, grasp the accessory and firmly pull
itoff.
OPERATION
Instructions for Use
WARNING: Always observe the safety instructions and
applicableregulations.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start-up can causeinjury.
Proper Hand Position (Fig. F)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position asshown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the main handle4.
Usage
Your impact tool generates the following maximum torque.
NOTE: Output fastening torque is dependent on the speed
selected, with the highest provided in the Impact Assist™ mode.
Cat # Ft.-Lbs. Nm
Low/High/
Impact Assist™
Low/High/
Impact Assist™
MCF894 0–150/0–330/0–330 200/447/447
CAUTION: Ensure fastener and/or system will withstand
the level of torque generated by the tool. Excessive torque
may cause breakage and possible personalinjury.
1. Place the accessory on the fastener head. Keep the tool
pointed straight at thefastener.
2. Press switch to start operation. Release the switch to stop
operation. Always check torque with a torque wrench, as
the fastening torque is affected by many factors including
the following:
 Voltage: Low voltage, due to a nearly discharged battery,
will reduce fasteningtorque.
 Accessory size: Failure to use the correct accessory size
will cause a reduction in fasteningtorque.
 Bolt Size: Larger bolt diameters generally require higher
fastening torque. Fastening torque will also vary according
to length, grade, and torquecoefficient.
 Bolt: Ensure that all threads are free of rust and other
debris to allow proper fasteningtorque.
 Material: The type of material and surface finish of the
material will affect fasteningtorque.
 Fastening Time: Longer fastening time results in
increased fastening torque. Using a longer fastening
time than recommended could cause the fasteners to be
overstressed, stripped ordamaged.
MAINTENANCE
Your Mac Tools power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regularcleaning.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start-up can causeinjury.
The charger and battery pack are notserviceable.
Lubrication
Your power tool requires no additionallubrication.
Cleaning
WARNING: Blow dirt and dust out of the main housing
with dry air as often as dirt is seen collecting in and around
the air vents. Wear approved eye protection and approved
dust mask when performing thisprocedure.
WARNING: Never use solvents or other harsh chemicals
for cleaning the non-metallic parts of the tool. These
chemicals may weaken the materials used in these parts.
Use a cloth dampened only with water and mild soap.
Never let any liquid get inside the tool; never immerse any
part of the tool into aliquid.

10
ENGLISH
Optional Accessories
WARNING: Since accessories, other than those offered
by Mac Tools, have not been tested with this product, use
of such accessories with this tool could be hazardous. To
reduce the risk of injury, only Mac Tools recommended
accessories should be used with thisproduct.
WARNING: To reduce the risk of injury, use only Mac Tools
impact-ready accessories.
WARNING: Use only impact accessories. Non-impact
accessories may break and cause a hazardous condition.
Inspect accessories prior to use to ensure that they contain
no cracks.
Consult your dealer for further information on the
appropriateaccessories.
Protecting the Environment
Separate collection. Products and batteries marked
with this symbol must not be disposed of with normal
householdwaste.
Products and batteries contain materials that can
be recovered or recycled reducing the demand for raw
materials. Please recycle electrical products and batteries
according to local provisions. Further information is available at
www.2helpU.com.
Rechargeable Battery Pack
This long life battery pack must be recharged when it fails
to produce sufficient power on jobs which were easily done
before. At the end of its technical life, discard it with due care for
our environment:
• Run the battery pack down completely, then remove it from
thetool.
• Li-Ion cells are recyclable. Take them to your dealer or a
local recycling station. The collected battery packs will be
recycled or disposed ofproperly.
•
MAC TOOLS-EUROPE,
STANLEY BLACK & DECKER INC.,
UNIT 3, EUROPA COURT
SHEFFIELD BUSINESS PARK, SHEFFIELD, SI 1XE
Copyright © 2017 MAC TOOLS
Manual #N565197

11
NORSK
til å sammenligne ett verktøy med et annet. Det kan brukes til
forberedende vurdering aveksponering.
ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for
hovedbruksområdene for verktøyet. Dersom verktøyet
brukes i andre bruksområder, med annet tilbehør
eller er dårlig vedlikeholdt, kan vibrasjonsutslippene
avvike. Dette kan øke eksponeringsnivået betydelig for
helearbeidsperioden.
En vurdering av nivået for vibrasjonseksponeringen bør
også tas med i beregningen når verktøyet er slått av eller
når det går uten faktisk å gjøre en jobb. Dette kan redusere
eksponeringsnivået betydelig for helearbeidsperioden.
Sett i verk ekstra sikkerhetstiltak for å beskytte
operatøren mot følgene fra vibrasjon, som f.eks.: Holde
ved like verktøy og tilbehør, holde hendene varme,
organiserearbeidsmønster.
OVERENSSTEMMELSESERKLÆRING MED EU
Maskineridirektiv
18V Børsteløse trådløse slagtrekkere
MCF894,
Mac Tools erklærer at de produktene som er beskrevet under
Tekniske data er i samsvar med:
2006/42/EU, EN60745-1:2009+A11:2010, EN60745-2-2:2010.
Disse produktene samsvarer også med direktiv 2014/30/EF og
2011/65/EF. For mer informasjon, vennligst kontakt Mac Tools
på følgende adresser eller se baksiden avhåndboken.
Undertegnede er ansvarlig for sammenstillingen av den tekniske
filen og fremsetter denne erklæringen på vegne avMac Tools.
Markus Rompel
Teknisk direktør
Mac Tools, Richard-Klinger-Straße 11,
D-65510 Idstein, Tyskland
03.11.2017
ADVARSEL: Les bruksanvisningen slik at skaderisikoen
kanreduseres.
Definisjoner: Retningslinjer for sikkerhet
Definisjonene nedenfor beskriver alvorlighetsnivået de
enkelte signalordene er. Les brukerhåndboken og vær spesielt
oppmerksom på dissesymbolene.
FARE: Angir en eksisterende farlig situasjon som,
og hvis den ikke unngås, vil føre til dødsfall eller
alvorligpersonskade.
Gratulerer!
Du har valgt et Mac Tools-verktøy. Mange års erfaring, grundig
produktutvikling og innovasjon gjør Mac Tools til en meget
pålitelig partner for profesjonelle brukere av elektriskverktøy.
Tekniske data
MCF894
Spenning VDC 18
Type 1
Batteritype Li-Ion
Effekt W 580
Ubelastet hastighet
1. hastighet min-1 0–900
2. hastighet 0–2000
3. hastighet 0–2000
Slagfrekvens min-1 0–3100
Maks. tiltrekkings-momentet Nm 447
Maks løsrivingsmoment Nm 813
Verktøyholder 1/2"
(13 mm)
Vekt (uten batteripakke) kg 1,57
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN60745-2-2:
LPA (lydtrykksnivå) dB(A) 94
LWA (lydeffektnivå) dB(A) 105
K (usikkerhet for det angitte støynivå) dB(A) 3
Verdi vibrasjonsutslipp a
h
= m/s213,5
Usikkerhet K = m/s24,4
Batteripakke MB200 MBR183 MBR184
Batteritype Li-Ion Li-Ion Li-Ion
Spenning VDC 18 18 18
Kapasitet A
h
3.0 2.0 5.0
Vekt kg 0.64 0.40 0.70
Laderen MCB101, MCB115
Mains voltage VAC 230 V
Batteritype Li-Ion
Omtrentlig min 22 30
ladetid (1.5 Ah) (2.0 Ah)
for batteripakker 45 75
(3.0 Ah) (5.0 Ah)
Vekt kg 0.49
Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er
blitt målt iht. standardiserte tester gitt i EN60745, og kan brukes
18V BØRSTELØSE TRÅDLØSE SLAGTREKKERE
MCF894

12
NORSK
ADVARSEL: Angir en potensielt farlig situasjon som,
og hvis den ikke unngås, kan føre til dødsfall eller
alvorligpersonskade.
FORSIKTIG: Angir en potensielt farlig situasjon som,
og hvis den ikke unngås, kan føre til mindre eller
moderatpersonskade.
MERK: Angir en arbeidsmåte som ikke er relatert til
personskader, men som kan føre til skader på utstyr
hvis den ikkeunngås.
Angir fare for elektriskstøt.
Angirbrannfare.
Generelle sikkerhetsadvarsler for elektriske
verktøy
ADVARSEL: Les alle sikkerhetsadvarsler og alle
instruksjoner. Manglende overholdelse av advarslene
og instruksjonene kan resultere i elektrisk sjokk, ild og/eller
alvorligskade.
TA VARE PÅ ALLE ADVARSLER OG
INSTRUKSJONER FOR FREMTIDIG BRUK
Uttrykket “elektrisk verktøy” i advarslene henviser til ditt
strømdrevne (med ledning) elektriske verktøy eller ditt
batteridrevne (uten ledning) elektriskeverktøy.
Sikkerhet på arbeidsområdet
a) Hold arbeidsområdet godt opplyst. Rotete eller mørke
områder er en invitasjon tilulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser,
slik som i nærheten av antennelige væsker, gasser
eller støv. Elektrisk verktøy skaper gnister som kan
antenne støv ellergasser.
c) Hold barn og tilskuere borte mens du bruker et
elektrisk verktøy. Distraksjoner kan føre til at du
misterkontrollen.
Elektrisk sikkerhet
d) Støpselet til elektriske verktøy må passe til
stikkontakten. Aldri modifiser støpselet på noen
måte. Ikke bruk adaptere med jordede elektriske
verktøy. Umodifiserte støpsler og stikkontakter som
passer vil redusere risikoen for elektrisksjokk.
e) Unngå kroppskontakt med jordete overflater slik
som rør, radiatorer, komfyrer og kjøleskap. Det
finnes en økt risiko for elektrisk sjokk dersom kroppen din
erjordet.
f) Ikke eksponer elektriske verktøy for regn eller våte
forhold. Dersom det kommer vann inn i et elektrisk
verktøy vil det øke risikoen for elektrisksjokk.
g) Ikke bruk ledningen feil. Aldri bruk ledningen til å
bære, trekke eller dra ut støpselet til det elektriske
verktøyet. Hold ledningen borte fra varme, olje,
skarpe kanter eller bevegelige deler. Skadede eller
innviklede ledninger øker risikoen for elektrisksjokk.
h) Når du bruker et elektrisk verktøy utendørs, bruk en
skjøteledning som er egnet for utendørs bruk. Bruk
av en skjøteledning beregnet for utendørs bruk reduserer
risikoen for elektrisksjokk.
i) Dersom bruk av et elektrisk verktøy på et fuktig sted
er uunngåelig, bruk en strømkilde med jordfeilbryter
(RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for
elektrisksjokk.
Personlig sikkerhet
j) Hold deg våken, hold øye med det du gjør og bruk
sunn fornuft når du bruker et elektrisk verktøy. Ikke
bruk et elektrisk verktøy dersom du er trøtt eller er
påvirket av medikamenter, narkotika eller alkohol.
Ett øyeblikks uoppmerksomhet under bruk av elektriske
verktøy kan føre til alvorligpersonskade.
k) Bruk personlig verneutstyr. Bruk alltid vernebriller.
Verneutstyr slik som støvmaske, sklisikre vernesko,
hjelm, eller hørselsvern brukt under passende forhold vil
reduserepersonskader.
l) Unngå utilsiktet oppstart. Sikre at bryteren er i
av-stillingen før du kobler til strømkilden og/eller
batteripakken, plukker opp eller bærer verktøyet. Å
bære elektriske verktøy med fingeren på bryteren eller å
sette inn støpselet mens elektriske verktøy har bryteren på
øker faren forulykker.
m) Fjern eventuelle justeringsnøkler før du slår på
det elektriske verktøyet. En nøkkel som er festet til
en roterende del av det elektriske verktøyet kan føre
tilpersonskade.
n) Ikke strekk deg for langt. Ha godt fotfeste og stå
støtt hele tiden. Dette fører til at du har bedre kontroll
over det elektriske verktøyet ved uventedesituasjoner.
o) Bruk egnet antrekk. Ikke ha på deg løstsittende klær
eller smykker. Hold hår, antrekk og hansker borte
fra bevegelige deler. Løstsittende antrekk, smykker eller
langt hår kan bli fanget opp av bevegeligedeler.
p) Hvis apparatet er utstyrt for tilkobling av
støvutsugings- og -oppsamlingsinnretning, må du
sørge for at disse er koblet til og ordentlig sikret. Bruk
av støvoppsamlere kan redusere støvrelatertefarer.
Bruk og vedlikehold av elektriske verktøy
q) Ikke bruk kraft på verktøyet. Bruk det elektriske
verktøyet som situasjonen krever. Det riktige elektriske
verktøyet vil gjøre jobben bedre og tryggere ved den
hastigheten det ble konstruertfor.
r) Ikke bruk verktøyet hvis bryteren ikke kan slå
verktøyet av eller på. Ethvert elektrisk verktøy som ikke
kan kontrolleres med bryteren er farlig og mårepareres.
s) Koble støpselet fra strømkilden og/eller
batteripakken fra det elektriske verktøyet før
du foretar noen justeringer, endrer tilbehør
eller lagrer elektriske verktøy. Slike preventive
sikkerhetsforanstaltninger reduserer risikoen for å starte
det elektriske verktøyet ved etuhell.

13
NORSK
t) Lagre elektriske verktøy som ikke er i bruk,
utilgjengelig for barn og la ikke personer som ikke
er kjent med det elektriske verktøyet eller disse
instruksjonene bruke det. Elektriske verktøy er farlige i
hendene på utrenedebrukere.
u) Vedlikehold elektriske verktøy. Kontroller om
bevegelige deler er feiljustert eller fastskjært,
om deler er ødelagt eller andre forhold som kan
påvirke driften av verktøyet. Dersom det er skadet,
få verktøyet reparert før neste bruk. Mange ulykker
forårsakes av dårlig vedlikeholdteverktøy.
v) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte
skjæreverktøy med skarpe skjærekanter setter seg mindre
sannsynlig fast og er lettere åkontrollere.
w) Bruk verktøyet, tilbehørene og bittene, osv.,
i samsvar med disse instruksjonene og ta i
betraktning arbeidsforholdene og det arbeidet som
skal utføres. Bruk av det elektriske verktøyet for oppgaver
som er forskjellige fra de som er tiltenkt kan føre til en
farligsituasjon.
Bruk og vedlikehold av batteridrevne
verktøy
x) Bruk kun laderen som er spesifisert av produsenten.
En lader som passer for en type batteripakke kan føre til
brannfare dersom den brukes med en annenbatteripakke.
y) Bruk kun elektriske verktøy sammen med
de spesifiserte batteripakkene. Bruk av andre
batteripakker kan skape risiko for skader ellerbrann.
z) Når batteripakken ikke er i bruk, hold den borte fra
andre metallobjekter som binders, mynter, nøkler,
spikere, skruer eller andre små metallobjekter som
kan skape en forbindelse fra en batteripol til en
annen. Å kortslutte batteripolene kan føre til brannskader
ellerbrann.
aa)Ved hardhendt behandling kan det komme væske
ut fra batteriet. Unngå kontakt med denne. Dersom
du ved et uhell kommer i kontakt med væsken, skyll
med vann. Dersom du får væsken i øynene, oppsøk
lege umiddelbart. Batterivæske kan føre til irritasjon
ellerforbrenninger.
Vedlikehold
ab)Få det elektriske verktøyet ditt vedlikeholdt av
en kvalifisert reparatør som kun bruker originale
reservedeler. Dette vil sikre at verktøyets sikkerhet
blirivaretatt.
Ekstra sikkerhetsregler spesielt for
slagtrekkere
• Hold det elektriske verktøyet kun i isolerte
gripeoverflater når du utfører operasjoner hvor skruen
kan komme i kontakt med skjulte ledninger. Skruer som
kommer i kontakt med en strømførende ledning kan føre til at
eksponerte metalldeler på elektroverktøyet blir strømførende,
og kan gi operatørenstøt.
Restrisikoer
Til tross for at man følger relevante sikkerhetsbestemmelser
og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan
unngås. De er:
• Hørselskader.
• Fare for personskade pga. flygendepartikler.
• Fare for brannskader fordi utstyr blir varmt underbruk.
• Fare for personskade ved langvarigbruk.
Elektrisk sikkerhet
Den elektriske motoren er blitt konstruert for kun én spenning.
Alltid kontroller at spenningen til batteripakken samsvarer med
spenningen på merkeskiltet. Sørg også for at spenningen på
laderen samsvarer med spenningen påstrømnettet.
Din Mac Tools-lader er dobbeltisolert i samsvar med
EN60335; det trengs derfor ikke noenjordledning.
Dersom tilførselsledningen er skadet, må den byttes i en
spesialledning som fås via Mac Tools-serviceorganisasjon.
Bruk av skjøteledning
Skjøteledning bør ikke brukes hvis det ikke er absolutt
nødvendig. Bruk en godkjent skjøteledning som egner seg
for kraftforsyningen til din lader (se Tekniske data). Minimum
størrelse på lederen er 1mm2; maksimum lengde er 30m.
Alltid vikle ut kabelen fullstendig når du bruker
enkabeltrommel.
TA VARE PÅ DENNE BRUKSANVISNINGEN
Ladere
Mac Tools ladere trenger ingen justeringer, og er designet til å
være så enkle som mulig åbruke.
Viktige sikkerhetsinstruksjoner for alle
batteriladere
TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen
inneholder viktige sikkerhetsanvisninger og bruksanvisninger for
kompatible batteriladere (se Tekniske data).
• Før du bruker laderen les alle instruksjoner og advarsels-
merker på laderen, batteripakken og produktet som
brukerbatteripakken.
ADVARSEL: Fare for støt. Ikke la væske komme inn i
laderen. Det kan resultere i elektriskstøt.
ADVARSEL: Vi anbefaler bruk av en jordfeilsikring med en
nominell strømverdi på 30mA ellermindre.
FORSIKTIG: Fare for brannskader. For å redusere faren
for skader, lad kun Mac Tools oppladbare batterier. Andre
type batterier kan sprekke og forårsake personskader og
materielleskader.
FORSIKTIG: Barn må holdes under oppsyn, sørg for at de
ikke leker medapparatet.
MERK: Under visse forhold, med laderen innplugget i
strømforsyningen, kan de eksponerte kontaktene i laderen
kortsluttes av fremmedlegemer. Fremmedlegemer som
kan lede strøm, inkludert ,men ikke bregrenset til stålull,
aluminiumsfolie eller annen ansamling av metalliske

14
NORSK
partikler, må holdes unna åpningene i laderen. Kople alltid
laderen fra strømtilførselen når det ikke er en batteripakk i
hulrommet. Kople fra laderen førrengjøring.
• IKKE forsøk å lade batteripakken med andre ladere
enn de som er nevnt i denne manualen. Laderen og
batteripakken er spesielt designet for å jobbesammen.
• Disse ladere er ikke ment for annen bruk enn lading av
Mac Tools oppladbare batterier. Annen bruk kan resultere i
brannfare og/eller elektriskstøt.
• Ikke utsett laderen for regn ellersnø.
• Dra i kontakten og ikke ledningen når du kople laderen
fra strømmen. Dette reduserer faren for skade på kontakten
ogledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes
på, snubles i, eller på annen måte utsettes for skade
ellerpåkjenning.
• Ikke bruk skjøteledning med mindre det er helt
nødvendig. Bruk av feil skjøteledning kan resultere i
brannfare og/eller elektriskstøt.
• Ikke plasser noe på laderen og ikke plasser laderen på
en myk overflate som kan blokkere ventilasjonsslissene
og resultere i for høy innvendig temperatur. Plasser
laderen et sted unna varmekilder. Laderen ventileres gjennom
slisser i toppen og bunnen avhuset.
• Ikke bruk lader med skadet ledning eller kontakt—bytt
dem ut med engang.
• Ikke bruk laderen dersom den har fått et slag, er mistet
i gulvet eller skadet på annen måte. Lever den på et
autorisertserviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert
serviceverksted når service eller reparasjon trenges. Å
sette den sammen feil kan resultere i elektrisk støt ellerbrann.
• Dersom ledningen er skadet må den byttes ut med en gang
av produsenten, dens serviceagent eller lignende kvalifisert
person for å unngåfarer.
• Kople laderen fra strømtilførselen før du begynner med
rengjøring. Dette reduserer faren for elektrisk støt.
Fjerning av batteripakken reduserer ikke dennefaren.
• ALDRI forsøk på kople 2 laderesammen.
• Laderen er designet for å bruke standard 230V elektrisk
strøm. Ikke forsøk å bruke den på annen spenning. Dette
gjelder ikkebilladeren.
Lade et batteri (Fig. B)
1. Plugg inn laderen i en passende stikkontakt for du setter
innbatteripakken.
2. Sett batteripakken6 i laderen, pass på at batteripakken
sitter godt i laderen. Det røde (lade) lyset blinker gjentatt
som indikasjon på at ladeprossessen erstartet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant.
Pakken er da fullt oppladet og kan brukes, eller den
kan bli stående i laderen. For å ta batteripakken ut av
arbeidspakken, trykk inn og hold låseknappen5 på
batteripakken og ta denav.
MERK: For å sikre maksimum ytelse og levetid på Li-Ion
batteripakker, lad batteripakken helt opp før første gangsbruk.
Bruk av lader
Se indikatorne under for batteripakkensladetilstand.
Ladeindikatorer
lading
fulladet
varm/kald ladeforsinkelse*
*Det røde lyset vil fortsette å blinke, men et gult indikatorlys
vil lyse under denne operasjonen. Når batteriet har
kjølt seg ned, vil det gule lyset bli slått av og laderen vil
gjenopptaladeprosedyren.
Kompatible ladere vil ikke lade en defekt batteripakke. Laderen
vil indikere feilaktig batteripakke ved at den ikke lyser, eller ved å
indikere blinkemønster for problem pakke ellerlader.
MERK: Dette kan også tyde på et problem medladeren.
Dersom laderen indikerer er problem, ta med lader og
batteripakke til et servicesenter fortesting.
Ventetid for varm/kald pakke
Dersom laderen detekterer et batteri som er for varmt eller for
kaldt, vil den automatisk starte en ”varm/kald pakke forsinkelse”,
og venter med å lade til batteriet har passende temperatur.
Laderen vil deretter automatisk skifte til lademodus for pakken.
Denne funksjonen sikrer maksimal levetid påbatteriet.
En kald batteripakke vil lade langsommere enn en varm
batteripakke. Batteripakken vil lade langsommere gjennom hele
ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet
selv om batteriet blirvarmt.
Ladere DCB118 er utstyrt med en intern vifte som er designet
for å avkjøle batteripakken. Viften vil slå seg på automatisk når
batteripakken trenger å kjøles. Bruk aldri laderen dersom viften
ikke fungerer korrekt eller dersom ventilasjonsåpningene er
blokkert. Pass på at fremmedlegemer ikke kommer inn iladeren.
Elektronisk beskyttelsessystem
XR Li-ione verktøy er designet med et elektronisk
beskyttelsessystem som vil beskytte batteriet mot overlading,
overoppvarming eller dyputlading.
Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet
aktiveres (Electronic Protection System). Dersom det skjer, sett
litium-ion batteriet på laderen til det er helt oppladetigjen.
Veggmontering
Disse laderne er designet for å monteres på vegg eller stå på et
bord eller arbeidsbenk. Dersom den skal monteres på veggen,
plasser laderen innen rekkevidde fra en stikkontakt og unna
hjørner eller andre hindringer som kan stoppe luftstrømmen.
Bruk baksiden av laderen som mal for å bore hull i veggen
for monteringsskruene. Monter laderen godt med gipsskruer
(må kjøpes separat) minst 25,4mmlange med hodediameter
7–9mm, som skrus inn i treverk til optimal dybde med omtrent
5,5mm av skruen som stikker ut. Rett inn sporene på baksiden
av laderen med de utstikkende skruene og lås på plass isporene.

15
NORSK
Rengjøringsanvisninger for lader
ADVARSEL: Fare for støt. Koble laderen fra
strømuttaket før rengjøring. Smuss og fett kan fjernes
fra laderen ved hjelp av en klut eller en myk, metallfri
børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la
noen væske trenge inn i verktøyet; aldri dypp noen del av
verktøyet i envæske.
Batteripakke
Viktige sikkerhetsinstruksjoner for alle
batteripakker
Sørg for å inkludere katalognummer og spenning når du
bestiller nyebatteripakker.
Batteriet kommer ikke fullstendig ladet ut av pakningen. Les
sikkerhetsinstruksjonene under før du bruker batteripakken og
laderen. Følg deretter ladeprosedyrene som erbeskrevet.
LES ALLE INSTRUKSJONER
• Ikke lad eller bruk batteriet i eksplosive omgivelser,
slik som i nærheten av antennelige væsker, gasser eller
støv. Innsetting eller uttak av batteriet kan antenne støvet
ellergassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser
batteripakken på noen måte for å passe inn i en ikke-
kompatibel lader idet batteripakken kan sprekke og
forårsake alvorligpersonskade.
• Lad batteripakkene kun i Mac Toolsladere.
• IKKE sprut på eller senke ned i vann eller andrevæsker.
• Ikke lagre eller bruk verktøyet eller batteripakken
på steder der temperaturen kan nå eller overstige
40 ˚C (104 ˚F) (som utenfor skur eller metallbygg på
sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet
eller fullstendig utslitt. Batteripakken kan eksplodere i en
brann. Giftige gasser og materialer oppstår når man brenner
litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden,
vasker du området med mild såpe og vann. Hvis du får
batterivæske på øyet, skyller du det åpne øyet i 15 minutter
eller til irritasjonen gir seg. I tilfelle det trengs medisinsk
tilsyn, er batteriets elektrolytt sammensatt av en blanding av
organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon
av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis
symptomenevedvarer.
ADVARSEL: Fare for brannskader. Batterivæsken kan
antennes hvis den utsettes for gnister ellerflammer.
ADVARSEL: Forsøk aldri å åpne batteripakken av noen
årsak. Ikke sett i laderen dersom batteripakkens ytre er
sprukket eller skadet. Ikke knus, slipp i gulvet eller skad
batteripakken. Ikke bruk en batteripakke eller lader som
har fått et slag, er mistet i gulvet, påkjørt eller skadet
på annen måte (f.eks. gjennomboret av en spiker, slått
med hammer, tråkket på). Det kan resultere i elektrisk
støt. Skadede batteripakker skal leveres til servicesenteret
forgjenvinning.
ADVARSEL: Fare for brann. Ikke lagre eller
transporter batteripakken slik at batteripolene
kan komme i kontakt med metallobjekter. For
eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin,
produktesker, skuffer etc. sammen med løse spikere, skruer,
nøkler,etc.
FORSIKTIG: Når det ikke er i bruk plasser verktøyet
på siden på en stabil overflate der det ikke skaper
fare for snubling eller fall. Noen verktøy med store
batteripakker kan stå på batteripakken, men kan lettes
slåsoverende.
Transport
ADVARSEL: Fare for brann. Transport av batterier kan
kanskje føre til brann dersom batteripolene utilsiktet
kommer i kontakt med elektrisk ledende materialer. Ved
transport av batterier, pass på at batteripolene er beskyttet
og godt isolerte fra materialer som kan komme i kontakt
og føre tilkortslutning.
Mac Tools batterier samsvarer med alle aktuelle shipping-
forskrifter som angitt av bransjen og lovregler, inkludert UN
Recommendations on the Transport of Dangerous Goods;
International Air Transport Association (IATA) Dangerous
Goods Regulations, International Maritime Dangerous Goods
(IMDG) Regulations, og European Agreement Concerning The
International Carriage of Dangerous Goods by Road (ADR).
Litium-ion celler og batterier er testet i henhold til avsnitt 38,3
i ”UN Recommendations on the Transport of Dangerous Goods
Manual of Tests and Criteria”.
I de fleste tilfeller vil forsendelse av en Mac Tools batteripakke
være unntatt fra klassifisering som en fullt regulert Class
9 Hazardous Material. Vanligvis vil bare forsendelser som
inneholder et litium-ione batteri med høyere energiklassifisering
enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert
Class 9. Alle litium-ione batterier har angitt watt-timer på
pakken. Men på gunn av de kompliserte reglene anbefaler Mac
Tools ikke å sende litium-ione batteripakker med fly, uansett
watt-time klassifisering. Forsendelser av verktøy med batterier
(kombinerte sett) kan unntaksvis sendes med fly dersom angitt
watt-timer på batteripakken er under 100Wh.
Uansett om en transport regnes som unntatt eller fullt regulert,
er det senderens ansvar å sjekke de gjeldende reglene for
pakking, etiketter/merking ogdokumentasjon.
Informasjonen i dette avsnittet av manualen er gitt i god tro og
ansett som nøyaktig på tidspunktet dokumentet ble opprettet.
Men det gis ingen garantier, hverken eksplisitt eller implisitt.
Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de
gjeldenderetningslinjer.
Anbefalinger for lagring
1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt
for direkte solskinn samt for sterk varme eller kulde. For
optimal batteriytelse og levetid bør batteripakker lagres i
romtemperatur når de ikke er ibruk.
2. For lang tids lagring, anbefales det for optimalt resultat å
lagre en fullt ladet batteripakke på et kjølig og tørt sted
uttatt avladeren.

16
NORSK
MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken
må lades opp igjen førbruk.
Merking på laderen og batteripakken
I tillegg til piktogrammene som er brukt i denne manualen,
kan etikettene på laderen og batteripakken vise følgende
piktogrammer:
Les instruksjonshåndboken førbruk.
Se Tekniske data forladetid.
Ikke undersøk med strømførendegjenstander.
Ikke lad skadedebatteripakker.
Ikke utsett forvann.
Få byttet defekte ledningeromgående.
Lades kun mellom 4 ˚C og 40 ˚C.
Kun for innendørsbruk.
Deponer batteripakken på miljøvennligvis.
Lad kun Mac Tools batteripakker med de angitte
Mac Tools laderne. Lading av andre batteripakker
enn de angitte Mac Tools batteriene med en Mac
Tools lader kan føre til at de sprekker eller til andre
farligesituasjoner.
Ikke brennbatteripakken.
Batteritype
MCF894 and bruker en 18 voltbatteripakke.
Disse batteripakkene kan brukes: MB183 og MB184.
Se TekniskeData for merinformasjon.
Pakkens innhold
Pakken inneholder:
1 Slagtrekker
1 Lader
1 Koffert
1 Li-ion batteripakke (P2 modeller)
2 Li-ion batteripakker (P2 modeller)
3 Li-ion batteripakker (P2 modeller)
1 Instruksjonshåndbok
MERK: Batteripakker, ladere og kofferter er ikke inkludert med
N-modeller.
• Se etter skader på verktøyet, deler eller tilbehør som kan ha
oppstått undertransport.
• Ta deg tid til å lese grundig gjennom og forstå denne
håndboken førbruk.
Merking på verktøyet
Følgende piktogrammer vises på verktøyet:
Les instruksjonshåndboken førbruk.
Brukhørselvern.
Brukvernebriller.
Synlig stråling. Ikke se inn ilyset.
Datokode plassering
Datokoden, som også inkluderer produksjonsåret, er trykket
påhuset.
Eksempel:
2017 XX XX
Produksjonsår
Beskrivelse (Fig. A)
ADVARSEL: Aldri modifiser elektroverktøyet eller noen del
av det. Dette kan føre til materiell- ellerpersonskader.
1 Avtrekker-bryter
2 Fremover/bakover kontrollknapp
3 Ambolt
4 Hovedhåndtak
5 Festeknapp for batteriet
6 Batteripakke
7 Arbeidslys
8 Modusvelger
9 Bøyering-ambolten
Tiltenkt Bruk
Disse slagtrekkerne er designet for profesjonell skruing
ogdrilling.
IKKE bruk når det er vått eller i nærheten av antennelige væsker
ellergasser.
Disse slagtrekkerne er profesjonelleelektroverktøy.
IKKE la barn komme i kontakt med verktøyet. Uerfarne
operatører trenger tilsyn når de bruker detteverktøyet.
• Dette apparatet er ikke ment for bruk av personer (inkludert
barn) med reduserte fysiske, sensoriske eller mentale evner,
eller mangel på erfaring og kunnskap, med mindre de får
tilsyn av en person ansvarlig for deres sikkerhet. Barn skal
aldri forlates alene med detteproduktet.

17
NORSK
MONTERING OG JUSTERING
ADVARSEL: For å redusere risikoen for alvorlig
personskade, slå av verktøyet og koble fra
batteripakken før du foretar eventuelle justeringer
eller fjerner/installerer tilleggsutstyr eller tilbehør.
En utilsiktet oppstart kan føre tilpersonskader.
ADVARSEL: Bruk kun batteripakker og ladere fraMac
Tools.
Sette inn og ta av batteripakke
på verktøyet (Fig. B)
MERK: For best resultat, pass på at batteripakken6 er helt
oppladet førbruk.
For å installer batteripakken i verktøyets
håndtak
1. Rett inn batteripakken6 mot skinnene i håndtaket (Fig. B).
2. Skyv den inn i håndtaket til batteripakken er godt festet i
verktøyet, pass på at den ikkeløsner.
For å fjerne batteripakken fra verktøyet
1. Trykk batteriets festeknapp5 og trekk batteriet bestemt ut
avhåndtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i
dennemanualen.
Ladeindikator batteripakker (Fig. B)
Noen Mac Tools batteripakker inkluderer en ladeindikator som
består av tre grønne LED som indikerer hvor mye lading som er
igjen ibatteripakken.
For å aktivere ladeindikatoren, trykk og hold
indikatorknappen10
) . En kombinasjon av tre grønne LED-lys vil
lyse og vise gjenværende lading. Dersom gjenværende lading
av batteriet er under brukbar grense, vil ingen lys tennes og
batteriet må ladesopp.
MERK: Ladeindikatoren er bare an indikasjon av gjenværende
lading i batteripakken. Den gir ingen indikasjon på om verktøyet
fortsatt kan brukes, og kan variere med produktkomponentene,
temperatur og brukerensbruksområde.
Avtrekksbryter for variabel hastighet (Fig. A)
For å bruke verktøyet, klem avtrekksbryteren1. For å slå av
verktøyet, slipp avtrekksbryteren. Verktøyet er utstyrt med en
brems. Chucken stopper så fort avtrekksbryteren slippeshelt.
Avtrekksbryteren for variabel hastighet lar deg starte med en lav
hastighet. Jo mer du klemmer avtrekksbryteren, desto raskere
roterer verktøyet. For maksimum levetid på verktøyet, bruk
variabel hastighet kun for å starte hull ellerskruer.
MERK: Kontinuerlig bruk ved variabel hastighet anbefales ikke.
Det kan skade bryteren og børunngås.
Fremover/bakover kontrollknapp (Fig. A)
En fremover/bakover kontrollknapp2 bestemmer verktøyets
retning, og fungerer også som enlåseknapp.
For å velge rotasjon fremover, slipp avtrekksbryteren og
trykk fremover/bakover kontrollknappen mot høyresiden
avverktøyet.
For å velge bakover, trykk fremover/bakover kontrollknappen
mot venstresiden av verktøyet. Når kontrollknappen står
i midten er verktøyet låst. Når du skifter kontrollknappens
posisjon, påse at avtrekksbryteren ersluppet.
MERK: Første gang verktøyet kjøres etter endring av
rotasjonsretning kan det hende at du hører en klikk ved
oppstart. Dette er normalt og er ikke et tegn på etproblem.
Arbeidslys (Fig. A)
Det er et arbeidslys7 på foten til verktøyet. Arbeidslyset
aktiveres når avtrekksbryteren trykkesinn.
Når avtrekkeren slippes, vil arbeidslampen være på i opp til 20
sekunder til. Dersom du fortsetter å holde avtrekkeren inne,
forblir arbeidslysetpå.
MERK: Arbeidslyset er for å belyse den nærmeste arbeidsflaten,
og er ikke ment å brukes somlykt.
Modusvalg (Fig. A, C)
Verktøyet er utstyrt med modusvelger (
8
) som lar deg velge
mellom tre hastigheter, lav, høy eller Impact Assist™.
Velg hastighet basert på bruksområde, og kontroller hastigheten
av verktøyet ved hjelp av avtrekkerbryteren
(
1
) .
Impact Assist™(Fig. C)
I tillegg til slagmodus med lave hastigheter, har dette verktøyet
en Impact Assist™ modus som gir brukeren større kontroll både
ved bruk for festing og løsning. Når det er stilt inn til forover, vil
verktøyet trekke til med 2000 o/min før slagfunksjonen starter.
Verktøyet vil så ta en pause på 0,5 sekund før det fortsetter med
slagfrekvens på 3100 slag pr. sekund, som gir brukeren større
kontroll og reduserer faren for for hard stramming eller skade på
materialet.
Når det er stilt til revers, vil verktøyet ha normal hastighet og
frekvens på 3100 slag pr. sekund. Dersom det registreres at
festet har løsnet, vil verktøyet stoppe slagene og redusere
hastigheten for å unngå ”utkjøring” eller at verktøyet løsner.
MCF894
Lav modus Lav hastighet slag Omdreiningstall 0-900
Høy modus Høy hastighet slag Omdreiningstall 0-2000
Impact Assist™ modus Impact Assist™ Omdreiningstall 0-2000
Ambolter (Fig. A, D)
ADVARSEL: Bruk bare tilbehør for slagbruk. Tilbehør som
ikke er ment for slagbruk kan knekke og føre til farlige
situasjoner. Inspiser tilbehøret før bruk for å se at det ikke
harsprekker.
FORSIKTIG: Sjekk hammer, holdepinner og holderinger
før bruk. Manglende eller skadede deler skal erstattes
førbruk.
Sett bryteren i låseposisjon (midten) eller fjern batteripakken før
du byttertilbehør.

18
NORSK
Ambolt med bøyering (Fig. E)
For å installere et tilbehør på bøyering-ambolten, skal
du bestemt trykke tilbehøret på ambolten3. Bøyeringen
(
9
)
presses sammen for å la tilbehøret skyves på. Etter at tilbehøret
er installert, gir bøyeringen trykk for å holde sokkelen påplass.
For å fjerne et tilbehør, skal du gripe tilbehøret og dra det
bestemtav.
BRUK
Bruksanvisning
ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene
og gjeldendeforskrifter.
ADVARSEL: For å redusere risikoen for alvorlig
personskade, slå av verktøyet og koble fra
batteripakken før du foretar eventuelle justeringer
eller fjerner/installerer tilleggsutstyr eller tilbehør.
En utilsiktet oppstart kan føre tilpersonskader.
Korrekt plassering av hendene (Fig. F)
ADVARSEL: For å redusere faren for alvorlig personskade,
skal man ALLTID ha hendene i korrekt posisjon, somvist.
ADVARSEL: For å redusere faren for personskade, skal
man ALLTID holde godt fast, for å være forberedt på en
plutseligreaksjon.
Riktig håndstilling er å ha en hånd på hovedhåndtaket4.
Bruk
Ditt slagverktøy gir følgende maksimale tiltrekningsmoment:
MERK: Utgangens strammemoment er avhengig av hastigheten
som er valgt, der den høyeste som leveres er i Impact Assist-
modus™.
Kat # Ft.-Lbs. Nm
Lav/Høy/Impact Assist™Lav/Høy/ Impact
Assist™
MCF894, 0–150/0–330/0–330 200/447/447
FORSIKTIG: Pass på at skruene og/eller systemet tåler
momentet som verktøyet genererer. For høyt moment kan
føre til brudd og muligepersonskader.
1. Plasser tilbehøret på skruehodet. Hold verktøyet rett
motskruen.
2. Trykk på bryteren for å starte. Slipp bryteren for å avbryte
bruken. Kontroller alltid med en momentnøkkel, da
tiltrekkings-momentet påvirkes av mange faktorer
inkludertfølgende:
 Spenning: Lav spenning på grunn av nesten utladet
batteri vil reduseretiltrekkingsmoment.
 Tilbehør størrelse: Dersom det ikke er
korrekt tilbehørsstørrelse vil det føre til
reduserttiltrekkingsmoment.
 Skrue-størrelse: Store skrue-diametere krever generelt
større tiltrekkingsmoment. Tiltrekkingsmoment vil også
variere med lengde, materiale ogmomentkoeffisient.
 Skrue: Pass på at gjengene er frie for rust og annet rusk for
å sikre korrekttiltrekkingsmoment.
 Materiale: Materialtype og overflate-finhet av materialet
vil påvirketiltrekkingsmomentet.
 Skru-tid Lengre skrutid fører til økt tiltrekkingsmoment.
Bruk av lenger skrutid enn anbefalt kan føre til t kruen
overbelastes, strippes ellerskades.
VEDLIKEHOLD
Ditt Mac Tools elektriske verktøy er designet for å virke over en
lang tidsperiode med et minimum av vedlikehold. Kontinuerlig
tilfredsstillende drift avhenger av tilfredsstillende stell av
verktøyet og regelmessigrenhold.
ADVARSEL: For å redusere risikoen for alvorlig
personskade, slå av verktøyet og koble fra
batteripakken før du foretar eventuelle justeringer
eller fjerner/installerer tilleggsutstyr eller tilbehør.
En utilsiktet oppstart kan føre tilpersonskader.
Laderen og batteripakken ervedlikeholdsfrie.
Smøring
Ditt elektriske verktøy trenger ikke ekstrasmøring.
Rengjøring
ADVARSEL: Blås skitt og støv ut av hovedkabinettet med
tørr luft når skitt samles inne i og rundt luftåpningene.
Bruk godkjent øyebeskyttelse og godkjent støvmaske når
du utfører denneprosedyren.
ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier
for å rengjøre ikke-metalliske deler av verktøyet. Disse
kjemikaliene kan svekke materialene som brukes i disse
delene. Bruk en klut som bare er fuktet med vann og mild
såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp
noen del av verktøyet i envæske.
Tilleggsutstyr
ADVARSEL: Bruk av annet tilleggsutstyr enn det som
tilbys av Mac Tools kan være farlig, ettersom dette ikke er
testet sammen med dette verktøyet. For å redusere faren
for skader, bør kun tilleggsutstyr som er anbefalt av Mac
Tools brukes sammen med detteproduktet.
ADVARSEL: For å redusere fare for personskader, bruk kun
Mac Tools tilbehør for slagverktøy.
ADVARSEL: Bruk bare tilbehør for slagbruk. Tilbehør som
ikke er ment for slagbruk kan knekke og føre til farlige
situasjoner. Inspiser tilbehøret før bruk for å se at den ikke
har sprekker.
Ta kontakt med din forhandler for ytterligere informasjon om
egnetekstrautstyr.
Beskyttelse av miljøet
Separat innsamling. Produkter og batterier
merket med dette symbolet skal ikke kastes i
vanlighusholdningsavfall.
