Makita DDF486Z User manual

DDF486
EN Cordless Driver Drill INSTRUCTION MANUAL 4
SL Brezžični vijačni vrtalnik NAVODILA ZA UPORABO 10
SQ Trapan me bateri MANUALI I PËRDORIMIT 16
BG Акумулаторна бормашина с
винтоверт РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ 23
HR Bežična udarna bušilica PRIRUČNIK S UPUTAMA 31
МК Безжична
шрафцигер-дупчалка УПАТСТВО ЗА УПОТРЕБА 37
SR Бежична бушилица УПУТСТВО ЗА УПОТРЕБУ 44
RO Maşină de găurit şi înşurubat
cu acumulator MANUAL DE INSTRUCŢIUNI 51
UK Дриль із бездротовим
приводом ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 58
RU Аккумуляторная
Дрель-шуруповерт РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 65

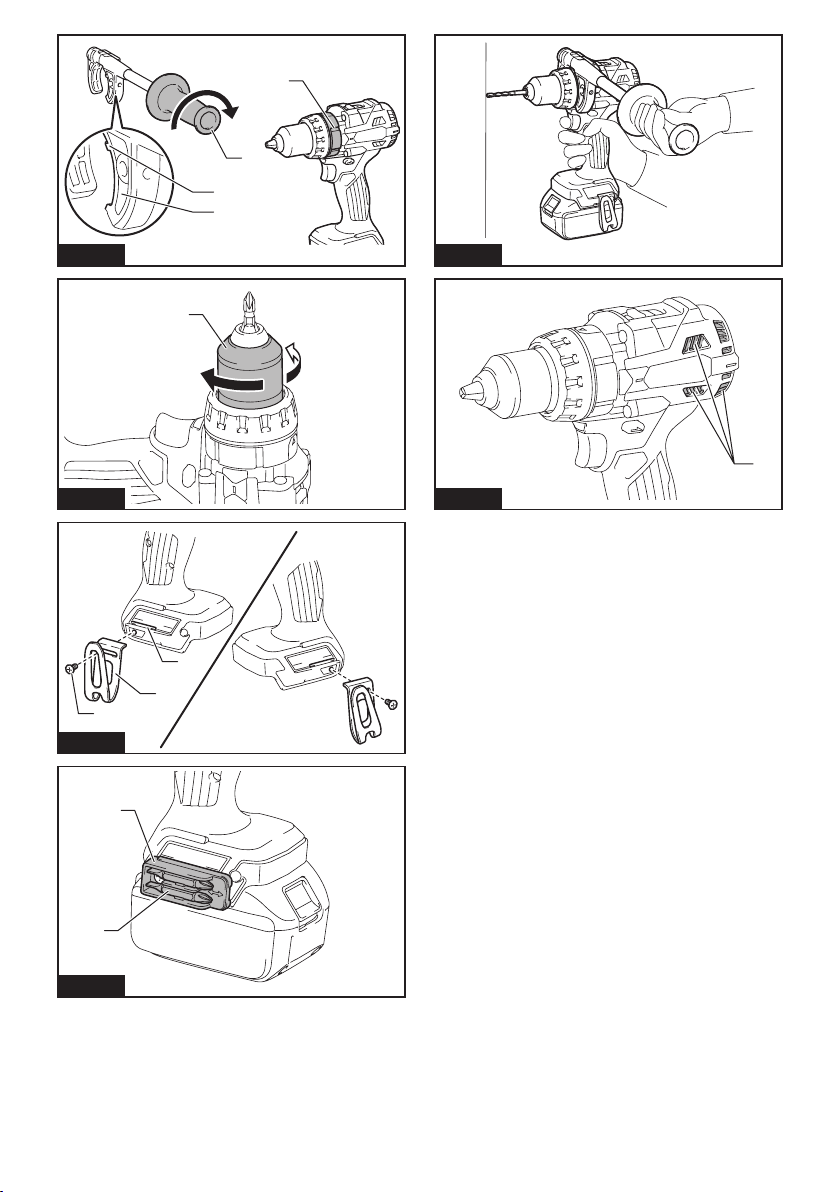

1
2
3

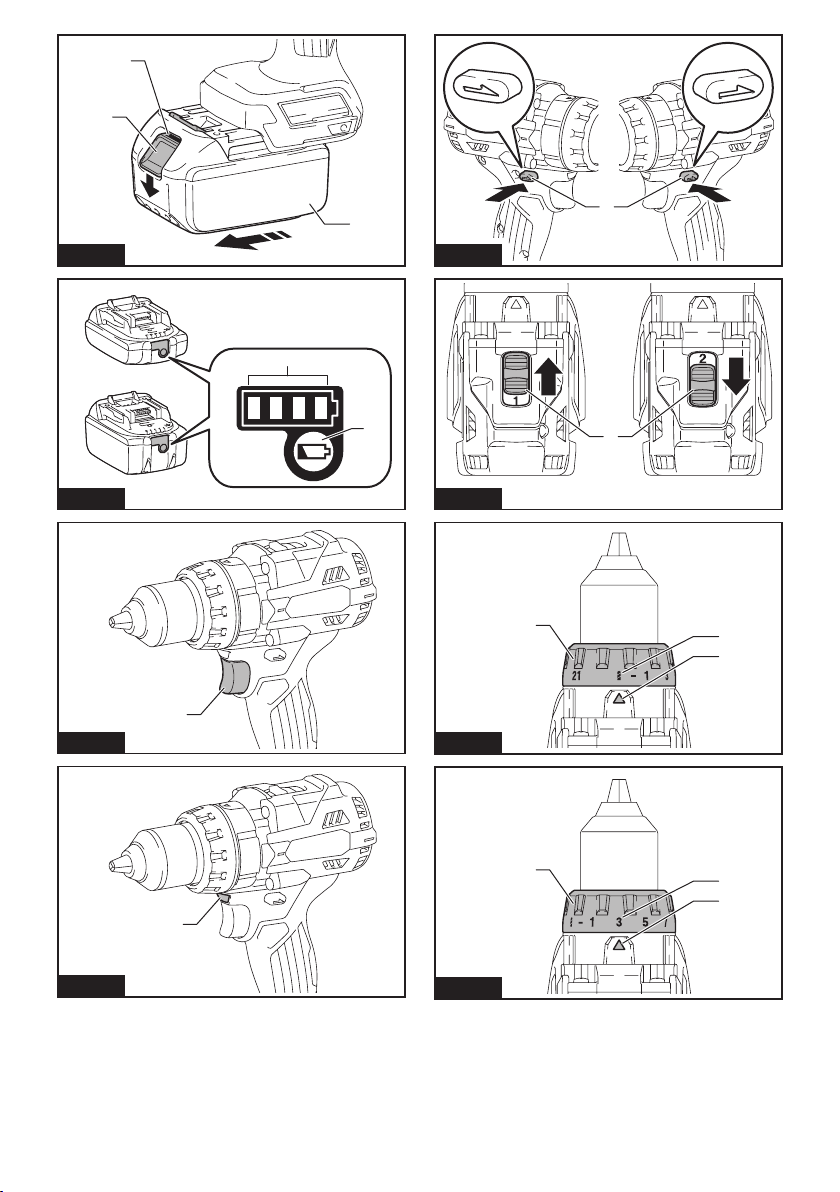

Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
Fig.6
1
3
2
Fig.7
1
3
2
Fig.8
2

3
4
2
1
Fig.9
1
3
2
Fig.10
3
2
1
Fig.11
1
2
Fig.12
Fig.13
1
Fig.14
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DDF486
Drilling capacities Steel 13 mm
Wood Auger bit: 50 mm
Self-feed bit: 76 mm
Hole saw: 152 mm
Fastening capacities Wood screw 10 mm x 90 mm
Machine screw M6
No load speed (RPM) High (2) 0 - 2,100 min-1
Low (1) 0 - 550 min-1
Overall length 178 mm
Rated voltage D.C. 18 V
Net weight 2.3 - 2.6 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for drilling and screw driving in
wood, metal and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-1:
Sound pressure level (LpA) : 74 dB(A)
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE: The declared noise emission value(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the tool is
used especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched o󰀨 and when
it is running idle in addition to the trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-1:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty(K):1.5m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.

5ENGLISH
WARNING: The vibration emission during actual
use of the power tool can di󰀨er from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched o󰀨 and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided with this
power tool. Failure to follow all instructions listed below
mayresultinelectricshock,reand/orseriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless driver drill safety warnings
Safety instructions for all operations
1. Use the auxiliary handle(s). Loss of control can
causepersonalinjury.
2.
Hold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory or fasteners may contact hidden wiring.
Cuttingaccessoryorfastenerscontactinga"live"wire
maymakeexposedmetalpartsofthepowertool"live"
and could give the operator an electric shock.
3. Always be sure you have a rm footing. Be sure no
one is below when using the tool in high locations.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
9. If the drill bit cannot be loosened even you
open the jaws, use pliers to pull it out. In such a
case,pullingoutthedrillbitbyhandmayresultin
injurybyitssharpedge.
10. Make sure there are no electrical cables, water
pipes, gas pipes etc. that could cause a hazard
if damaged by use of the tool.
Safety instructions when using long drill bits
1.
Never operate at higher speed than the maximum
speed rating of the drill bit. At higher speeds, the
bitislikelytobendifallowedtorotatefreelywithout
contactingtheworkpiece,resultinginpersonalinjury.
2. Always start drilling at low speed and with the bit
tip in contact with the workpiece. At higher speeds,
thebitislikelytobendifallowedtorotatefreelywithout
contactingtheworkpiece,resultinginpersonalinjury.
3. Apply pressure only in direct line with the bit
and do not apply excessive pressure. Bits can
bend causing breakage or loss of control, resulting
inpersonalinjury.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper with the battery
cartridge.Itmayresultinare,excessiveheat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.Suchconductmayresultina
re,excessiveheat,orexplosion.
9. Do not use a damaged battery.

6ENGLISH
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormasko󰀨opencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.Itmayresultinpoorperformanceor
breakdownofthetoolorbatterycartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines.Itmayresultinamalfunctionor
breakdownofthetoolorbatterycartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipo󰀨yourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.

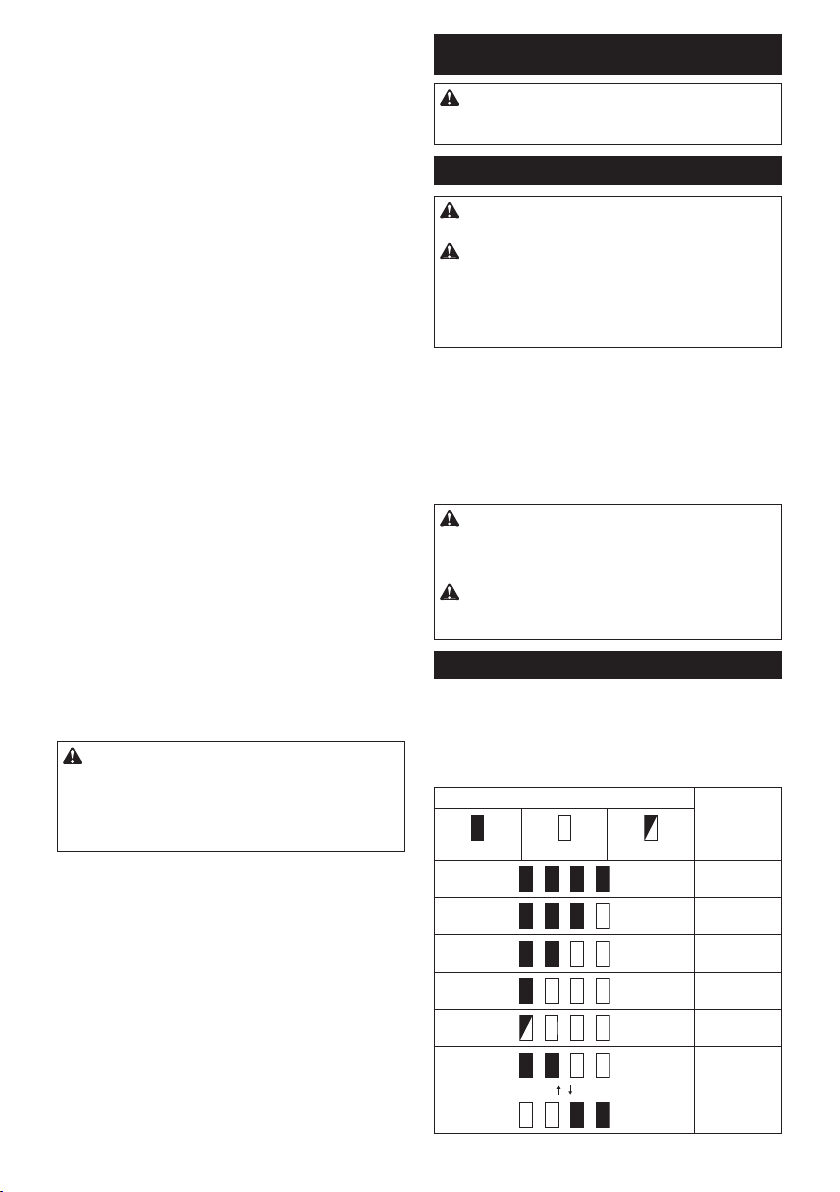

Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
mayhave
malfunctioned.

7ENGLISH
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydi󰀨erslightly
fromtheactualcapacity.
NOTE:Therst(farleft)indicatorlampwillblinkwhen
thebatteryprotectionsystemworks.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutso󰀨thepowerto
extendtoolandbatterylife.Thetoolwillautomatically
stopduringoperationifthetoolorbatteryisplaced
under one of the following conditions:
Overload protection
Thisprotectionworkswhenthetool/batteryisoperatedina
mannerthatcausesittodrawanabnormallyhighcurrent.Inthis
situation,turnthetoolo󰀨andstoptheapplicationthatcaused
the tool to become overloaded. Then turn the tool on to restart.
Overheat protection
Thisprotectionworkswhenthetoolorbatteryisover-
heated.Inthissituation,letthetoolandbatterycool
before turning the tool on again.
Overdischarge protection
Thisprotectionworkswhentheremainingbattery
capacitygetslow.Inthissituation,removethebattery
fromthetoolandchargethebattery.
Switch action
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
►Fig.3: 1. Switch trigger
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
NOTE:Thetoolautomaticallystopsifyoukeeppull-
ing the switch trigger for about 6 minutes.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
►Fig.4: 1. Lamp
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE: When the tool is overheated, the tool stops
automaticallyandthelampstartsashing.Inthis
case,releasetheswitchtrigger.Thelampturnso󰀨in
one minute.
NOTE:Useadryclothtowipethedirto󰀨thelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the direc-
tionofrotationbeforethetoolstopsmaydamagethetool.
CAUTION: When not operating the tool, always
set the reversing switch lever to the neutral position.
►Fig.5: 1. Reversing switch lever
This tool has a reversing switch to change the direction of rota-
tion. Depress the reversing switch lever from the A side for clock-
wise rotation or from the B side for counterclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
Speed change
CAUTION: Always set the speed change lever
fully to the correct position.Ifyouoperatethetoolwith
thespeedchangeleverpositionedhalfwaybetweenthe
"1"sideand"2"side,thetoolmaybedamaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
►Fig.6: 1. Speed change lever
Displayed
Number Speed Torque Applicable operation
1Low High Heavyload-
ing operation
2High Low Light loading
operation
Tochangethespeed,switcho󰀨thetoolrst.Pushthe
speedchangelevertodisplay"2"forhighspeedor"1"
for low speed. Be sure that the speed change lever is
set to the correct position before operation.
Ifthetoolspeediscomingdownextremelyduringthe
operationwithdisplay"2",pushthelevertodisplay"1"
and restart the operation.
Adjusting ring
Youcanselecttheactionmodeandadjustthefastening
torquewiththeadjustingring.
Selecting the action mode
►Fig.7: 1.Adjustingring2. Mark 3. Arrow
This tool has two action modes.
Drillingmode(rotationonly)
1 - 21 Screwdriving mode (rotation
with clutch)
Selectthemodesuitableforyourwork.Turntheadjustingring
andalignthemarkthatyouselectwiththearrowonthetoolbody.
NOTICE: Alwayssettheringcorrectlytoyourdesired
modemark.Ifyouoperatethetoolwiththeringpositioned
halfwaybetweenthemodemarks,thetoolmaybedamaged.
NOTICE: Do not change the action mode while tool
is rotating.

8ENGLISH
Adjusting the fastening torque
►Fig.8: 1.Adjustingring2. Mark (1 - 21 graduation)
3. Arrow
Thefasteningtorquecanbeadjustedin21levelsbyturningtheadjustingring.Alignthegraduationswiththearrow
onthetoolbody.Youcangettheminimumfasteningtorqueat1andmaximumtorqueat21.
Beforeactualoperation,driveatrialscrewintoyourmaterialorapieceofduplicatematerialtodeterminewhich
torque level is required for a particular application.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Machine screw M4 M5 M6 –
Wood
screw
Soft wood
(e.g. pine)
–ø3.5 x 22 ø4.1 x 38 –ø5.1 x 50 –
Hard
wood
(e.g.
lauan)
–ø3.5 x 22 ø4.1 x 38 –ø5.1 x 50 –
NOTE:Theadjustingringdoesnotlockwhenthearrowispositionedonlyhalfwaybetweenthegraduations.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.
Installing side grip (auxiliary handle)
►Fig.9: 1. Side grip 2. Protrusion 3. Groove 4. Arm
Alwaysusethesidegriptoensureoperatingsafety.
Installthesidegripsothattheprotrusionsonthearmt
in the grooves on the tool barrel. Turn the grip clockwise
tosecureit.Thegripcanbexedatdesiredangle.
Installing or removing driver bit/
drill bit
►Fig.10: 1. Sleeve 2. Close 3. Open
Turn the sleeve counterclockwise to open the chuck
jaws.Placethedriverbit/drillbitinthechuckasfar
as it will go. Turn the sleeve clockwise to tighten the
chuck. To remove the driver bit/drill bit, turn the sleeve
counterclockwise.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly.Ifnot,thehookmay
comeo󰀨fromthetoolandresultinthepersonalinjury.
CAUTION: Use the hanging/mounting parts for
their intended purposes only. Using for unintended
purposemaycauseaccidentorpersonalinjury.
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
NOTICE: When hanging the tool on your belt
using the hook, remove the bit and the side grip.
Installing driver bit holder
Optional accessory
►Fig.12: 1. Driver bit holder 2. Driver bit
Fit the driver bit holder into the protrusion at the tool foot
on either right or left side and secure it with a screw.
When not using the driver bit, keep it in the driver bit hold-
ers. Driver bits 45 mm-long (1-3/4") can be kept there.
OPERATION
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
other hand on the handle to control the twisting action.
►Fig.13
NOTICE:Donotcovervents,oritmaycauseover-
heating and damage to the tool.
►Fig.14: 1. Vent
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
First,turntheadjustingringsothatthearrowonthetool
bodypointstotheproperfasteningtorquelevel(1-21).
Place the point of the driver bit in the screw head and
applypressuretothetool.Startthetoolslowlyandthen
increasethespeedgradually.Releasetheswitchtrigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3 the diameter of the screw. It makes driving easier
and prevents splitting of the workpiece.

9ENGLISH
Drilling operation
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressurewillonlyservetodamagethetipofyourdrill
bit, decrease the tool performance and shorten the
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
the tool/drill bit at the time of hole break through.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
First,turntheadjustingringsothatthearrowpointsto
the marking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained
with wood drills equipped with a guide screw. The guide
screwmakesdrillingeasierbypullingthedrillbitinto
the workpiece.
Drilling in metal
To prevent the drill bit from slipping when starting a
hole, make an indentation with a center-punch and
hammer at the point to be drilled. Place the point of the
drill bit in the indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tionsareironandbrasswhichshouldbedrilleddry.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Drill bits
• Driver bits
• Hook
• Gripassembly
• Makitagenuinebatteryandcharger
• Rubberpadassembly
• Wool bonnet
• Foam polishing pad
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
di󰀨erfromcountrytocountry.

10 SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model: DDF486
Vrtalnezmogljivosti Jeklo 13 mm
Les Nastavekzvrtalnimpolžem:50mm
Nastavekzasamodejnopodajanje:76mm
Vbodnažaga:152mm
Zateznezmogljivosti Lesnivijak 10 mm x 90 mm
Strojnivijak M6
Hitrost brez obremenitve (vrt/min) Visoka (2) 0 – 2.100 min-1
Nizka (1) 0 – 550 min-1
Celotnadolžina 178 mm
Nazivna napetost D.C. 18 V
Netoteža 2,3 – 2,6 kg
• Kernenehnoopravljamoraziskaveinrazvijamosvojeizdelke,selahkotehničnipodatkivtemdokumentuspremenijobrezobvestila.
• Tehničnipodatkiselahkorazlikujejooddržavedodržave.
• Težaselahkorazlikujegledenapriključke,vključnozakumulatorskobaterijo.Najlažjainnajtežjakombinacijav
skladu s postopkom EPTA 01/2014 sta prikazani v preglednici.
Uporabna akumulatorska baterija in polnilnik
Baterijskivložek BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Polnilnik DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Nekaterezgorajnavedeneakumulatorskebaterijeinpolnilnikimordavvašidržaviprebivališčanisonavoljo.
OPOZORILO: Uporabljajte le zgoraj navedene akumulatorske baterije in polnilnike. Uporaba drugih
akumulatorskihbaterijinpolnilnikovlahkopovzročitelesnepoškodbein/alipožar.
Predvidena uporaba
Orodjejenamenjenozavrtanjeinvijačenjevles,kovinoinplastiko.
Hrup
ObičajnaA-ovrednotenaravenhrupavskladuzEN62841-2-1:
Ravenzvočnegatlaka(LpA): 74 dB (A)
Odstopanje(K):3dB(A)
Nivohrupameddelomlahkopreseže80dB(A).
OPOMBA:Navedenevrednostioddajanjahrupaso
bileizmerjenevskladusstandardnimimetodami
testiranjainselahkouporabljajozaprimerjavoorodij.
OPOMBA:
Navedenevrednostioddajanjahrupaselahko
uporabljajotudipripredhodnioceniizpostavljenosti.
OPOZORILO: Uporabljajte zaščito za sluh.
OPOZORILO: Oddajanje hrupa med dejansko
uporabo električnega orodja se lahko razlikuje od
navedenih vrednosti, odvisno od načina uporabe
orodja in predvsem vrste obdelovanca.
OPOZORILO: Upravljavec mora za lastno zaščito
poznati varnostne ukrepe, ki temeljijo na oceni izpostavlje-
nosti v dejanskih pogojih uporabe (poleg časa proženja je
treba upoštevati celoten delovni cikel, vključno s časom, ko
je orodje izklopljeno, in časom, ko deluje v prostem teku).
Vibracije
Skupnevrednostivibracij(vektorskavsotatrehosi)v
skladu z EN62841-2-1:
Delovninačin:vrtanjevkovino
Emisijevibracij(ah,D): 2,5 m/s2alimanj
Odstopanje(K):1,5m/s2
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijsobileizmerjenevskladusstandardnimi
metodamitestiranjainselahkouporabljajozaprimer-
javoorodij.
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijselahkouporabljajotudipripredhodnioceni
izpostavljenosti.
OPOZORILO: Oddajanje vibracij med
dejansko uporabo električnega orodja se lahko
razlikuje od navedenih vrednosti, odvisno
od načina uporabe orodja in predvsem vrste
obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo
na oceni izpostavljenosti v dejanskih pogojih
uporabe (poleg časa proženja je treba upoštevati
celoten delovni cikel, vključno s časom, ko je
orodje izklopljeno, in časom, ko deluje v prostem
teku).

11 SLOVENŠČINA
Izjava o skladnosti ES
Samo za evropske države
IzjavaESoskladnostijevključenavdodatkuA,kije
priložentemnavodilomzauporabo.
VARNOSTNA OPOZORILA
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila s slikami in tehničnimi podatki,
ki so dobavljeni skupaj z električnim orodjem.
Obneupoštevanjuspodajnavedenihnavodilobstaja
nevarnostelektričnegaudara,požarain/alihudih
telesnihpoškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz„električnoorodje“vopozorilihsenanašanavaše
električnoorodje(skablom)alibaterijskoelektrično
orodje(brezkabla).
Varnostna opozorila za brezžični
vijačnik in vrtalnik
Varnostna navodila za vse načine uporabe
1. Uporabite dodatne ročaje. Izguba nadzora lahko
povzročitelesnepoškodbe.
2. Če obstaja nevarnost, da bi z rezalnim pri-
pomočkom ali sponkami prerezali skrito
električno napeljavo, držite električno orodje
na izoliranih držalnih površinah. Ob stiku rezal-
negapripomočkaalisponkzvodnikipodnape-
tostjodobijonapetostvsineizoliranikovinskideli
električnegaorodja,zaradičesarlahkouporabnik
utrpielektričniudar.
3. Vedno zagotovite, da imate trden oprijem na
podlagi, kjer stojite. Kadar uporabljate orodje
na višini, se prepričajte, da spodaj ni nikogar.
4. Trdno držite orodje.
5. Ne približujte rok vrtečim se delom.
6. Orodja ne pustite delovati brez nadzora.
Dovoljeno ga je uporabljati samo ročno.
7. Takoj po končani obdelavi se ne dotikajte
vrtalnega nastavka ali obdelovanca; lahko sta
zelo vroča in povzročita opekline kože.
8. Nekateri materiali vsebujejo kemikalije, ki so
lahko strupene. Bodite previdni in preprečite
vdihavanje prahu in stik s kožo. Upoštevajte
varnostne podatke dobavitelja materiala.
9.
Če vrtalnega nastavka ni mogoče sprostiti, niti ko
odprete čeljusti, ga izvlecite s kleščami.Vtakšnih
primerihselahkoprivlečenjuvrtalneganastavkaz
rokopoškodujeteobostremrobunastavka.
10. Prepričajte se, da v bližini ni električnih kablov,
vodovodnih cevi, plinskih cevi in drugih ele-
mentov, ki bi predstavljali nevarnost, če bi jih
poškodovali z orodjem.
Varnostna navodila za uporabo dolgih vrtalnih nastavkov
1. Nikoli ne uporabljajte vrtalnega nastavka pri
hitrosti, ki je višja od njegove največje nazivne
hitrosti.Privišjihhitrostihselahkonastavek
ukrivi,česeprostovrtibrezstikazobdelovancem,
zaradičesarlahkopridedotelesnihpoškodb.
2. Vedno začnite vrtati pri nizki hitrosti, pri čemer
mora biti konica nastavka v stiku z obdelo-
vancem.Privišjihhitrostihselahkonastavek
ukrivi,česeprostovrtibrezstikazobdelovancem,
zaradičesarlahkopridedotelesnihpoškodb.
3.
Na orodje pritiskajte samo v smeri nastavka in
ne uporabite prekomerne sile. Nastavki se lahko
ukrivijo,zaradičesarlahkopridedozlomaaliizgube
nadzoraterposledičnotudidotelesnihpoškodb.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udobnej-
šega dela ali znanja o uporabi izdelka (pridobljenega z
večkratno uporabo) opustili strogo upoštevanje varno-
stnih zahtev v okviru pravilne uporabe orodja. ZLORABA
ali neupoštevanje varnostnih zahtev v teh navodilih za
uporabo lahko povzroči resne telesne poškodbe.
Pomembna varnostna navodila za
akumulatorsko baterijo
1. Pred uporabo baterijskega vložka preberite
vsa navodila in opozorilne oznake na (1) pol-
nilniku akumulatorja, (2) akumulatorju in (3)
izdelku, ki uporablja akumulator.
2. Ne razstavljajte ali spreminjajte akumulatorske
baterije.Stemlahkopovzročitepožar,preko-
mernovročinoalieksplozijo.
3. Če se je čas delovanja občutno skrajšal, takoj
prenehajte uporabljati orodje. V nasprotnem
primeru lahko pride do pregretja, morebitnih
opeklin in celo eksplozije.
4. Če pride elektrolit v stik z očmi, jih sperite s
čisto vodo in takoj poiščite zdravniško pomoč.
Posledica je lahko izguba vida.
5.
Ne povzročite kratkega stika baterijskega vložka:
(1) Ne dotikajte se priključkov s kakršnim
koli prevodnim materialom.
(2) Izogibajte se shranjevanju baterijskega
vložka v vsebniku z drugimi kovinskimi
predmeti kot so žeblji, kovanci itn.
(3) Ne izpostavljajte baterijskega vložka vodi
ali dežju.
Kratek stik akumulatorja lahko povzroči velik električni
tok, pregrevanje, morebitne opekline in celo okvaro.
6. Ne shranjujte in uporabljajte orodja in akumu-
latorske baterije na mestih, kjer lahko tempera-
tura doseže ali preseže 50 °C (122 °F).
7. Ne sežigajte baterijskega vložka, tudi če je
hudo poškodovan ali v celoti izpraznjen.
Baterijski vložek lahko v ognju eksplodira.
8. Ne pribijajte, režite, drobite, mečite, spuščajte
akumulatorske baterije oziroma ne udarjajte
z akumulatorsko baterijo po trdem predmetu.
Takšnoravnanjelahkopovzročipožar,preko-
mernovročinoalieksplozijo.
9. Ne uporabljajte poškodovanih akumulatorjev.

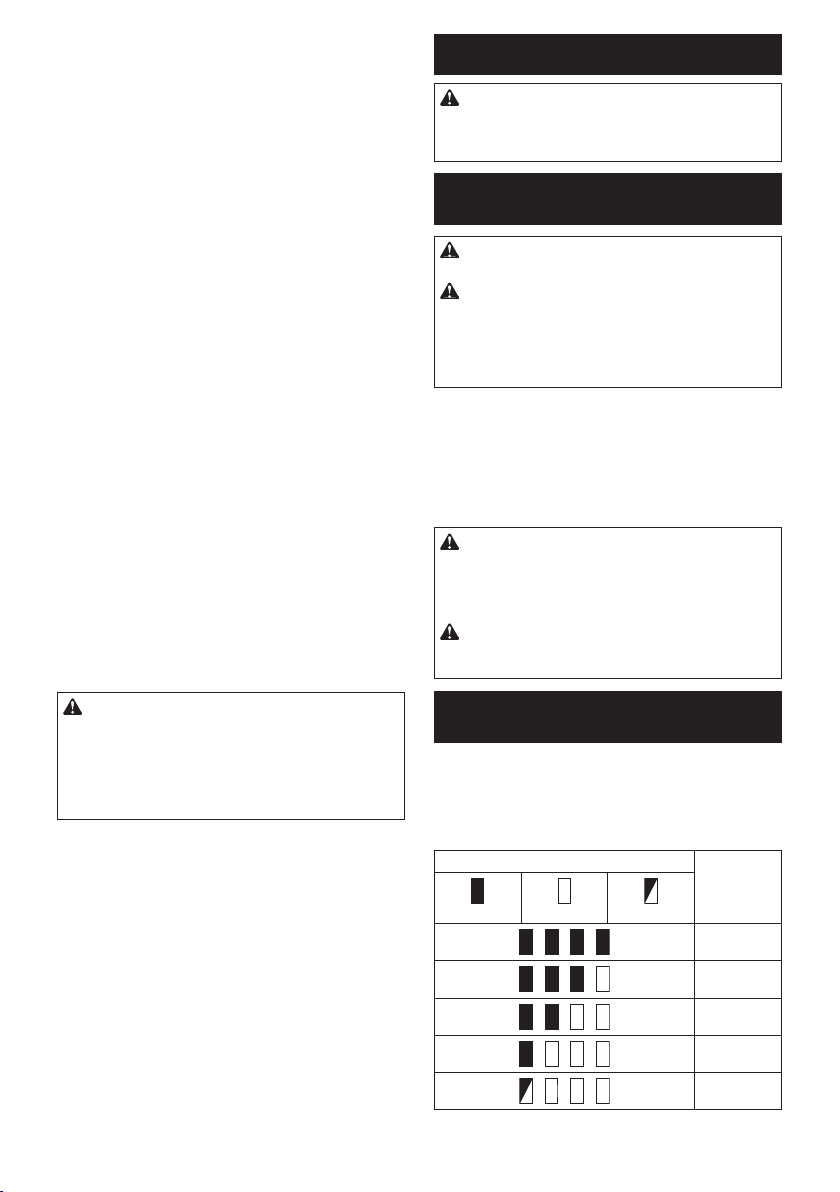

12 SLOVENŠČINA
10. Priložene litij-ionske baterije ustrezajo zahte-
vam zakonodaje v zvezi z nevarnim blagom.
Zakomercialneprevoze,npr.tiste,kijihopravljajo
tretjestrankeincarinskiposredniki,jetrebaupoštevati
posebnezahtevevzvezizembalažoinoznačevanjem.
Medpostopkompripravenaodpremoizdelkaseje
trebaposvetovatisstrokovnjakomzanevarnesnovi.Pri
temupoštevajtetudipodrobnejšenacionalnepredpise.
Odprtestikeoblepitezlepilnimtrakomalijihdru-
gačezaščitite,baterijopazapakirajtetako,dasev
embalažinemorepremikati.
11. Ko odstranjujete akumulatorsko baterijo, jo
vzemite iz orodja in varno zavrzite. Upoštevajte
lokalne uredbe glede odlaganja baterije.
12. Baterije uporabljajte le z izdelki, ki jih določi
Makita.Čenamestitebaterijevneskladneizdelke,
lahkopridedopožara,pregrevanja,eksplozijeali
puščanjaelektrolita.
13. Če orodja dlje časa ne uporabljate, morate iz
njega odstraniti baterijo.
14. Med uporabo in po uporabi lahko akumu-
latorska baterija postane vroča in povzroči
opekline. Z vročimi akumulatorskimi baterijami
ravnajte pazljivo.
15.
Ne dotikajte se priključka orodja takoj po uporabi,
ker se lahko dovolj segreje, da povzroči opekline.
16. Ne dovolite, da bi se v priključke, odprtine in utore
akumulatorske baterije zlepili ostružki, prah ali
zemlja.Umazanijalahkopovzročislabšedelovanjeali
okvaroorodjaoziromaakumulatorskebaterije.
17. Razen če orodje podpira uporabo v bližini
visokonapetostnih električnih vodov, akumula-
torske baterije ne uporabljajte v bližini visoko-
napetostnih električnih vodov.Takšnauporaba
lahkopovzročimotnjevdelovanjualiokvaro
orodjaoziromaakumulatorskebaterije.
18. Baterijo hranite izven dosega otrok.
SHRANITE TA NAVODILA.
POZOR: Uporabljajte le originalne baterije
Makita.ČeuporabljateneoriginalnebaterijeMakita
alibaterije,kisobilespremenjene,lahkopridedo
eksplozijebaterijeinposledičnodopožara,telesnih
poškodbalimaterialneškode.Stakšnouporabo
bostetudirazveljaviligarancijoMakitazaorodjein
polnilnik Makita.
Nasveti za ohranjanje največje
zmogljivosti akumulatorja
1. Napolnite baterijski vložek, preden se v celoti
izprazni. Ko opazite, da ima orodje manjšo
moč, vedno ustavite delovanje orodja in napol-
nite baterijski vložek.
2. Nikoli znova ne polnite popolnoma napol-
njenega baterijskega vložka. Prenapolnjenje
skrajša življenjsko dobo akumulatorja.
3. Baterijski vložek s sobno temperaturo pol-
nite pri temperaturi okolja od 10 °C do 40 °C.
Počakajte, da se vroč baterijski vložek pred
polnjenjem ohladi.
4. Ko akumulatorske baterije ne uporabljate, jo
odstranite iz orodja ali polnilnika.
5. Če baterijskega vložka ne uporabljate dalj časa
(več kot 6 mesecev), ga napolnite.
OPIS DELOVANJA
POZOR: Pred nastavljanjem ali preizkusom
delovanja orodja se prepričajte, ali je orodje izklju-
čeno in ali je akumulatorska baterija odstranjena.
Nameščanje ali odstranjevanje
akumulatorske baterije
POZOR: Vedno izklopite orodje, preden name-
stite ali odstranite akumulatorsko baterijo.
POZOR: Kadar nameščate ali odstranjujete
akumulatorsko baterijo, trdno držite orodje in
akumulatorsko baterijo.Čeorodjainakumulatorske
baterijenedržitetrdno,selahkozgodi,davamzdr-
snetaizrok,posledicapajelahkopoškodbaorodjain
akumulatorskebaterijetertelesnapoškodba.
►Sl.1: 1.Rdečiindikator2. Gumb 3.Baterijskivložek
Čeželiteodstranitiakumulatorskobaterijo,jopotisniteiz
orodja,pritempapomikajtegumbnasprednjistranivložka.
Akumulatorskobaterijovstavitetako,daporavnatejezičekna
baterijizutoromnaohišjuinjopotisnetevležišče.Potisnitejo
dokonca,dasezaskoči.Čejerdečiindikatornazgornjistrani
gumbaviden,pomeni,dabaterijaniustreznozaklenjena.
POZOR: Vedno namestite akumulatorsko
baterijo tako, da rdeči indikator ni več viden.Če
teganeupoštevate,lahkobaterijanepričakovano
padeizorodjainpoškodujevasaliosebevneposre-
dnibližini.
POZOR: Ne nameščajte akumulatorske bate-
rije s silo.Česeakumulatorskabaterijanezaskoči
zlahka,nipravilnovstavljena.
Prikazuje preostalo raven
napolnjenosti akumulatorja
Samo za akumulatorske baterije z indikatorjem
►Sl.2: 1.Indikatorskelučke2.Gumbzapreverjanje
Pritisnitegumbzapreverjanjenabaterijskemvložku,
dapreveriteravennapolnjenostiakumulatorja.
Indikatorskelučkenakratkozasvetijo.
Indikatorske lučke Prikaz pre-
ostale ravni
napolnjenosti
Sveti Ne sveti Utripa
od 75 % do
100 %
od 50 % do
75 %
od 25 % do
50 %
od 0 % do
25 %
Napolnite
akumulator.

13 SLOVENŠČINA
Indikatorske lučke Prikaz pre-
ostale ravni
napolnjenosti
Sveti Ne sveti Utripa
Akumulator
jemorda
okvarjen.
OPOMBA:Odvisnoodpogojevuporabeinokoljske
temperatureseoznačbalahkonekolikorazlikujeod
dejanskenapolnjenosti.
OPOMBA:Prvaopozorilnalučka(skrajnolevo)bo
utripala,kosistemzazaščitoakumulatorjadeluje.
Zaščitni sistem orodja/akumulatorja
Orodjejeopremljenozzaščitnimsistemomzaorodje/
akumulator.Sistemsamodejnoprekinenapajanje,da
podaljšaživljenjskodoboorodjainakumulatorja.Orodje
sesamodejnozaustavimeddelovanjem,čeorodjeali
akumulatordelujetapodnaslednjimipogoji:
Zaščita pred preobremenitvijo
Tazaščitadeluje,kadarorodje/baterijouporabljate
nanačin,kipovzročaneobičajnovisokoporabotoka.
Vtemprimeruizklopiteorodjeinprekinitedelo,kije
povzročilopreobremenitevorodja.Natovklopiteorodje,
dagaznovazaženete.
Zaščita pred pregrevanjem
Tazaščitadeluje,kadarstaorodjealiakumulator
pregreta.Vtemprimerupočakajte,daseorodjeinaku-
mulatorohladita,predenznovavklopiteorodje.
Zaščita pred izpraznjenjem
Tazaščitadeluje,kosezmanjšazmogljivostbaterije.
Vtemprimeruodstraniteakumulatorizorodjainga
napolnite.
Delovanje stikala
POZOR: Preden vstavite akumulatorsko
baterijo v orodje, se vedno prepričajte, da stikalo
deluje brezhibno in se vrača v položaj za izklop
(OFF), ko ga spustite.
►Sl.3: 1.Sprožilnostikalo
Zazagonorodjapovlecitesprožilnostikalo.Hitrost
orodjasepovečazapovečanitlaknasprožilnemsti-
kalu. Za izklop spustite stikalo.
OPOMBA:Orodjesesamodejnoustavi,čedržite
sprožilnostikalopritisnjenopribližno6minut.
Vklop sprednje lučke
POZOR: Ne glejte neposredno v lučko ali vir
svetlobe.
►Sl.4: 1.Lučka
Zavklopsvetilkepritisnitesprožilnostikalo.Lučkasveti,
doklerjepritisnjenosprožilnostikalo.Lučkaseizklopi
približno10sekundzatem,kospustitesprožilnostikalo.
OPOMBA:Čejeorodjepregreto,sesamodejno
ustaviinlučkazačneutripati.Vtemprimeruizpustite
sprožilnostikalo.Lučkaugasneveniminuti.
OPOMBA:Uporabitesuhokrpo,daobrišeteumaza-
nijozlečelučke.Pazite,daneopraskatesteklalučke,
kerpraskeobčutnozmanjšajosvetilnost.
Stikalo za preklop smeri vrtenja
POZOR: Pred obratovanjem vedno preverite
smer vrtenja.
POZOR: Stikalo za spreminjanje smeri vrtenja
uporabite šele, ko se stroj popolnoma ustavi.Če
smervrtenjaspremenite,predenseorodjezaustavi,
galahkopoškodujete.
POZOR: Ko orodja ne uporabljate, vedno potisnite
ročico za preklop smeri vrtenja v nevtralen položaj.
►Sl.5: 1.Ročicazapreklopsmerivrtenja
Toorodjejeopremljenospreklopnikomzaspremembo
smerivrtenja.Ročicopreklopnikasmerivrtenjapritisnite
vsmeriAzavrtenjevsmeriurnegakazalcainvsmeriB
zavrtenjevobratnismeriurnegakazalca.
Kojepreklopnostikalovnevtralnempoložaju,seglav-
nega stikala ne da premakniti.
Spreminjanje hitrosti
POZOR: Ročico za spreminjanje hitrosti
vedno potisnite do konca v pravilen položaj.Če
vklopiteorodje,medtemkojeročicazaspremembo
hitrostivvmesnempoložajumedoznakama„1“in„2“,
lahkopridedookvareorodja.
POZOR: Ročice za spreminjanje hitrosti ne
premikajte med delovanjem orodja.Orodjese
lahkopoškoduje.
►Sl.6: 1.Ročicazaspreminjanjehitrosti
Prikazana
številka Hitrost Navor Namenska uporaba
1Nizka Visoka Uporaba
pritežji
obremenitvi
2Visoka Nizka Uporaba
prilažji
obremenitvi
Čeželitespremenitihitrost,najprejizklopiteorodje.Potisnite
ročicozaspreminjanjehitrostina„2“zavisokohitrostali„1“
zanizkohitrost.Predobratovanjempreverite,alijeročicaza
spreminjanjehitrostivrtenjanastavljenavpravilenpoložaj.
Česehitrostorodjameddelovanjemnastopnji„2“
izjemnozmanjša,premakniteročicona„1“inznova
začnitezdelom.

14 SLOVENŠČINA
Nastavitveni obroč
Izberetelahkonačindelovanjainznastavitvenimobro-
čemprilagoditezateznimoment.
Izbira načina delovanja
►Sl.7: 1.Nastavitveniobroč2. Oznaka 3.Puščica
Toorodjedelujenadvanačina.
Vrtanje(samovrtenje)
1 – 21 Vijačenje(vrtenjessklopko)
Izberitenačin,kijeprimerenzavašeopravilo.Zavrtite
nastavitveniobročinporavnajteizbranooznakospuš-
čiconaohišjuorodja.
OBVESTILO:Preklopniobročvednopravilno
nastavitevizbranipoložaj.Čebopreklopniobroč
meddelovanjemvvmesnempoložajumedozna-
kama,lahkopridedookvareorodja.
OBVESTILO:Nespreminjajtenačinadelovanja
medvrtenjemorodja.
Nastavitev zateznega momenta
►Sl.8: 1.Nastavitveniobroč2.Oznaka(stopnja1–
21) 3.Puščica
Zateznimomentlahkozobračanjemnastavitvenegaobročanastavitena21stopenj.Poravnajtestopnjespuščico
naohišjuorodja.Najmanjšizateznimomentjepristopnji1,največjipapristopnji21.
Preddejanskimzačetkomdelaprivijtevvzorčnikosmaterialavijak,daugotovite,katerastopnjazateznegamom-
entajenajustreznejša.
Stopnja 12345678910 11 12 13 14 15 16 17 18 19 20 21
Strojnivijak M4 M5 M6 –
Lesni
vijak
Mehak
les (npr.
borovec)
–ø3,5 x 22 ø4,1 x 38 –ø5,1 x 50 –
Trd les
(npr.
lauan)
–ø3,5 x 22 ø4,1 x 38 –ø5,1 x 50 –
OPOMBA:Nastavitveniobročsenezaskoči,kadarjepuščicavpoložajumedstopnjama.
MONTAŽA
POZOR: Pred vsako izvedbo dela na orodju se
prepričajte, da je le to izključeno in da je akumula-
torska baterija odstranjena.
Nameščanje stranskega ročaja
(pomožni ročaj)
►Sl.9: 1.Stranskiročaj2.Izbočenje3. Utor 4. Roka
Zaradivarnostivednouporabljajtestranskiročaj.
Stranskiročajnamestitetako,daseizboklineročaja
umestijovutorenaohišjuorodja.Ročajobrnitevsmeri
urnegakazalca,dagapričvrstite.Ročajlahkopritrdite
podželenimnaklonom.
Vstavljanje in odstranjevanje
vijačnih/vrtalnih nastavkov
►Sl.10: 1.Zaporniobroč2.Zapiranje3.Odpiranje
Razpritečeljustivpenjalneglavetako,dazaporniobroč
zavrtite v nasprotni smeri urnega kazalca. Vstavite
vijačni/vrtalninastavekvvpenjalnoglavoingapotisnite
dokonca.Zategnitevpenjalnoglavotako,dazaporni
obročzavrtitevsmeriurnegakazalca.Vijačni/vrtalni
nastavekodstranitetako,obrnetezaporniobročv
nasprotni smeri urnega kazalca.
Nameščanje kavlja
POZOR: Kavelj pri nameščanju vedno močno
zategnite z vijakom.Čeganezategnete,selahko
kaveljsnamezorodjainpovzročitelesnepoškodbe.
POZOR: Uporabite dele za obešanje/nastavke
samo za njihove predvidene namene.Čejihupo-
rabite za namene, ki niso predvideni, lahko pride do
nesrečealihudihtelesnihpoškodb.
►Sl.11: 1. Vdolbina 2.Kavelj3.Vijak
Kaveljjepriročenpripomočekzazačasnoobešanje
stroja.Namestitegalahkonakaterokolistranstroja.
Kaveljvstavitevutornalevialidesnistraniohišjastroja
ingaprivijtezvijakom.Odstranitegatako,daodvijete
vijakingaizvlečete.
OBVESTILO: Ko obesite orodje na pas s
kavljem, odstranite nastavek in stranski ročaj.
Nameščanje držala vijačnih nastavkov
Dodatna oprema
►Sl.12: 1.Držalovijačnihnastavkov2.Vijačninastavek
Namestitedržalovijačnihnastavkovvzarezonapodstavku
orodjanadesnoalilevostraningapritrditezvijakom.
Kadarneuporabljatevijačneganastavka,gahranitev
držaluvijačnihnastavkov.Držaloomogočashranjeva-
njevijačnihnastavkovdolžine45mm(1–3/4″).

15 SLOVENŠČINA
UPRAVLJANJE
POZOR: Če se hitrost močno zniža, zmanj-
šajte obremenitev ali ustavite orodje, da prepre-
čite poškodbo orodja.
Orodjetrdnodržitezenorokonastranskemročajuinz
drugonaglavnemročaju,dalahkonadzorujetezvijanje.
►Sl.13
OBVESTILO:Neprekrivajteprezračevalnih
odprtin,sajlahkostempovzročitepregrevanjein
poškodbeorodja.
►Sl.14: 1.Prezračevalnaodprtina
Vijačenje
POZOR: Nastavitveni obroč nastavite na
ustrezen zatezni moment.
POZOR: Pazite, da bo vijačni nastavek vsta-
vljen naravnost v glavo vijaka. V nasprotnem
primeru se vijak in/ali vijačni nastavek lahko
poškodujeta.
Najprejzavrtitenastavitveniobročtako,dapuščica
ohišjaorodjakaženaustreznostopnjozateznegamom-
enta (1 – 21).
Postavitekonicovijačneganastavkavglavovijaka
inpritisnitenaorodje.Počasizaženiteorodjeinnato
postopnopovečujtehitrost.Kosevklopizdrsnasklo-
pka, spustite stikalo za vklop.
OPOMBA:Kadarprivijatelesnivijak,najprejizvrtajte
vodilnoluknjospremerom2/3vijaka.Stemboste
olajšalivijačenjeinpreprečilirazcepobdelovanca.
Vrtanje
POZOR: Čezmerno pritiskanje na orodje ne bo
pospešilo napredovanja nastavka med vrtanjem.
Nasprotno,sčezmernimpritiskanjemsepoškoduje
konicavrtalneganastavka,karzmanjšaučinkovitost
delovanjaterskrajšaživljenjskodoboorodja.
POZOR: Trdno držite orodje in bodite pre-
vidni, ko začne vrtalni nastavek prebijati obdelo-
vanca.Poprevrtanjumaterialadelujejonaorodjeoz.
vrtalninastavekizjemnovisokesile.
POZOR: Zagozdeni vrtalni nastavek lahko
enostavno odstranite, tako da nastavite stikalo za
spremembo smeri v položaj za vrtenje v obratno
smer. Vseeno pa lahko orodje nenadoma sune
nazaj, če ga ne držite trdno.
POZOR: Obdelovance vedno vpnite v primež
ali podobno napravo za držanje.
POZOR: Če orodje neprekinjeno deluje, dok-
ler se akumulatorska baterija ne izprazni, pustite
orodje mirovati 15 minut in šele nato nadaljujte z
novo baterijo.
Najprejzavrtitenastavitveniobročtako,dabopuščica
obrnjenaprotioznaki .Natonadaljujteponavodilih.
Vrtanje v les
Privrtanjuvlesdosežetenajboljšerezultatezlesnimi
svedri,kisoopremljeniscentrirnokonico.Centrirna
konicaolajšavrtanje,sajpospešiprodiranjevrtalnega
nastavka v les.
Vrtanje v kovino
Privrtanjuvkovineuporabitetočkalo,skaterimsi
označitetočkovrtanjaintakopreprečitezdrsvrtalnega
nastavkaobzačetkuvrtanja.Postavitekonicovrtalnega
nastavkavvdolbinoinzačnitevrtati.
Kadarvrtatevkovino,uporabitemazivozarezanje.Pri
vrtanjuvželezoinmedeninomazivonipotrebno.
VZDRŽEVANJE
POZOR: Preden se lotite pregledovanja ali
vzdrževanja orodja, se vedno prepričajte, da
je orodje izklopljeno in akumulatorska baterija
odstranjena.
OBVESTILO: Nikoli ne uporabljajte bencina,
razredčila, alkohola ali podobnega sredstva. V
tem primeru se lahko orodje razbarva ali defor-
mira oziroma lahko nastanejo razpoke.
VARNOinZANESLJIVOdelovanjetegaizdelkabo
zagotovljenole,čebostepopravila,vzdrževanjein
nastavitveprepustilipooblaščenemuservisuzaorodja
Makitaalitovarniškemuosebju,kivgrajujeizključno
originalne nadomestne dele.
DODATNA OPREMA
POZOR: Ta dodatni pribor ali pripomočki so
predvideni za uporabo z orodjem Makita, ki je
opisano v teh navodilih za uporabo. Pri uporabi
drugegapriboraalipripomočkovobstajanevarnost
telesnihpoškodb.Dodatnipriboralipripomočke
uporabljajtesamozanavedeninamen.
Zavečinformacijododatniopremiseobrnitenanaj-
bližjipooblaščeniserviszaorodjaMakita.
• Vrtalni nastavki
• Vijačninastavki
• Kavelj
• Sklopročaja
• Originalna akumulator in polnilnik Makita
• Sklopgumijastihblazin
• Volnena prevleka
• Polirna blazina
OPOMBA: Nekateri predmeti na seznamu so lahko
priloženiorodjukotstandardnadodatnaoprema.
Lahkoserazlikujejooddržavedodržave.

16 SHQIP
SHQIP (Udhëzimet origjinale)
SPECIFIKIMET
Modeli: DDF486
Kapaciteteteshpimit Çelik 13 mm
Dru Puntoturjelë:50mm
Puntomevetëfurnizim:76mm
Sharrëpërvrima:152mm
Kapacitetetshtrënguese Vidëdruri 10 mm x 90 mm
Vidëmakinerie M6
Shpejtësiapangarkesë(RPM) Elartë(2) 0 - 2 100 min-1
Eulët(1) 0 - 550 min-1
Gjatësiatotale 178 mm
Tensioni nominal D.C. 18 V
Pesha neto 2,3 - 2,6 kg
• Përshkaktëprogramittonëtëvazhdueshëmtëkërkim-zhvillimit,specikimetqëjepenkëtumundtëndryshojnëpadhënënjoftim.
• Specikimetmundtëndryshojnënganjërishtetnëtjetrin.
• Peshamundtëndryshojënëvarësitëaksesorit(ëve),përfshirëkutinëebaterisë.Kombinimimëilehtëdhemë
irëndë,sipasProcedurësEPTA01/2014,tregohetnëtabelë.
Kutia e aplikueshme e baterisë dhe karikuesi
Kutiaebaterisë BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Karikuesi DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Disaprejkutivetëbaterivedhekarikuesvetërendituramëlartmundtëmosjenëtëdisponueshmenëvarësitëzonëskujubanoni.
PARALAJMËRIM: Përdorni vetëm kutitë e baterisë dhe karikuesit e listuar më lart.Përdorimii
karikuesvedhekutivetëtjeratëbaterisëmundtëshkaktojëlëndimdhe/osezjarr.
Përdorimi i synuar
Pajisjaështësynuarpërshpimdhevendosjetëvidave
nëdru,metaldheplastikë.
Zhurma
NivelitipikizhurmësA,imatursipasEN62841-2-1:
Niveliipresionittëzhurmës(LpA) : 74 dB (A)
Pasiguria(K):3dB(A)
Niveliizhurmësmundtëtejkalojë80dB(A).
SHËNIM:Vleratedeklaruartotaletëemetimeve
tëzhurmësjanëmatursipasnjëmetodestandarde
testimidhemundtëpërdorenpërtëkrahasuarnjë
vegëlmenjëtjetër.
SHËNIM:Vleratedeklaruaratëemetimevetë
zhurmësmundtëpërdorenpërnjëvlerësimparaprak
tëekspozimit.
PARALAJMËRIM: Mbani mbrojtëse për veshët.
PARALAJMËRIM: Emetimet e zhurmës gjatë
përdorimit aktual të veglës elektrike mund të
ndryshojnë nga vlerat e deklaruara në varësi të
mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët e
ciklit të funksionimit si ato kur pajisja është e kur
dhe punon pa prerë ashtu edhe kohën e përdorimit).
Dridhja
Vleratotaleedridhjeve(shumaevektoritmetreakse)
përcaktohetsipasEN62841-2-1:
Regjimiipunës:shpiminëmetal
Emetimiidridhjeve(ah,D) : 2,5 m/s2osemëpak
Pasiguria(K):1,5m/s2
SHËNIM:Vleratedeklaruaratotaletëdridhjevejanë
matursipasnjëmetodestandardetestimidhemund
tëpërdorenpërtëkrahasuarnjëvegëlmenjëtjetër.
SHËNIM:Vleratedeklaruaratotaletëdridhjevemund
tëpërdorenpërnjëvlerësimparapraktëekspozimit.

17 SHQIP
PARALAJMËRIM: Emetimet e dridhjeve
gjatë përdorimit aktual të veglës elektrike mund
të ndryshojnë nga vlerat e deklaruara në varësi
të mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët e
ciklit të funksionimit si ato kur pajisja është e kur
dhe punon pa prerë ashtu edhe kohën e përdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
DeklarataekonformitetitmeKE-nëpërfshihetsi
ShtojcaAnëkëtëmanualpërdorimi.
PARALAJMËRIME SIGURIE
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet
dhe specikimet e dhëna me këtë vegël elektrike.
Mosndjekjaetëgjithaudhëzimevetërendituramë
poshtëmundtëshkaktojëgoditjeelektrike,zjarrdhe/
oselëndimtërëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi“vegëlelektrike”nëparalajmërimeireferohet
veglëselektrikeqëpërdoretelidhurnëprizë(me
kordon)oseveglëssëpërdorurmebateri(pakordon).
Paralajmërime sigurie për trapanin
me bateri
Udhëzimet e sigurisë për të gjitha veprimet
1. Përdorni dorezën(at) ndihmëse.Humbjae
kontrollitmundtëshkaktojëdëmtimepersonale.
2.
Mbajeni veglën elektrike te sipërfaqet kapëse
të izoluara kur të jeni duke kryer një veprim në
të cilin aksesori prerës ose shtrëngueset mund
të prekin tela të fshehur. Nëseaksesoriprerës
oseshtrënguesetprekinnjëtelmerrymë,atëherë
pjesëtmetaliketëveglëselektrikeelektrizohendhe
mundt’ishkaktojnëpërdoruesitgoditjeelektrike.
3. Gjithmonë sigurohuni që të keni bazament të fortë
qëndrimi. Sigurohuni që të mos ketë njeri poshtë
ndërkohë që e përdorni pajisjen në vende të larta.
4. Mbajeni veglën fort.
5. Mbajini duart larg pjesëve rrotulluese.
6. Mos e lini veglën të ndezur. Përdoreni veglën
vetëm duke e mbajtur në dorë.
7. Mos e prekni punton e shpimit menjëherë pas
punës; mund të jetë shumë i nxehtë dhe mund
t’ju djegë lëkurën.
8.
Disa materiale përmbajnë kimikate që mund të
jenë toksike. Kini kujdes që të parandaloni thithjen
e pluhurave dhe kontaktin me lëkurën. Ndiqni të
dhënat e sigurisë nga furnizuesi i materialit.
9. Nëse maja e puntos nuk mund të lirohet edhe nëse
lironi nofullat, përdorni pinca për ta tërhequr.Në
rasttëtillë,nxjerrjaemajëssëpuntosmedorëmund
tërezultojënëlëndimngaanaesajemprehtë.
10. Sigurohuni që të mos ketë kabllo elektrike,
tuba uji, tuba gazi etj. që mund të shkaktojnë
rrezik nëse dëmtohen nga përdorimi i veglës.
Udhëzimet e sigurisë kur përdorni maja puntosh të gjata
1. Asnjëherë mos e përdorni me shpejtësi më
të lartë se shpejtësia maksimale nominale e
majës së puntos.Nëshpejtësimëtëlarta,maja
mundtështrembërohetnëselejohettërrotullohet
lirshëmpakontaktuarmematerialinepunës,gjë
qërezultonnëlëndimpersonal.
2. Gjithmonë shponi me shpejtësi të ulëta dhe
me majën e puntos në kontakt me materialin
e punës.Nëshpejtësimëtëlarta,majamundtë
shtrembërohetnëselejohettërrotullohetlirshëm
pakontaktuarmematerialinepunës,gjëqë
rezultonnëlëndimpersonal.
3.
Aplikoni presion vetëm në vijë direkte me majën
dhe mos aplikoni presion të tepërt.Majatmundtë
shtrembërohendukeshkaktuarthyerjeosehumbje
tëkontrollit,dukerezultuarnëlëndimpersonal.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja
ose familjarizimi me produktin (të tuara
nga përdorimi i shpeshtë) të zëvendësojnë
zbatimin me përpikëri të rregullave të sigurisë
për produktin në fjalë. KEQPËRDORIMI ose
mosndjekja e rregullave të sigurisë të dhëna
në këtë manual përdorimi mund të shkaktojnë
dëmtime të rënda personale.
Udhëzime të rëndësishme rreth
sigurisë për kutinë e baterisë
1. Përpara se ta përdorni kutinë e baterisë, lexoni
të gjitha udhëzimet dhe shënimet e masave
parandaluese te (1) ngarkuesi i baterisë, (2)
bateria dhe (3) produkti që përdor baterinë.
2.
Mos e çmontoni ose dëmtoni kutinë e baterisë.Kjo
mundtëshkaktojëzjarr,nxehtësitëlartëoseshpërthim.
3. Nëse koha e përdorimit është shkurtuar jashtë
mase, ndalojeni punën menjëherë. Kjo mund
të rezultojë në rrezik mbinxehjeje, djegie të
mundshme, madje edhe shpërthim.
4. Nëse ju futen elektrolite në sy, shpëlajini
sytë me ujë të pastër dhe kërkoni ndihmë
mjekësore menjëherë. Kjo gjë mund të
rezultojë në humbje të shikimit.
5.
Mos bëni lidhje të shkurtër me kutinë e baterisë:
(1) Mos i prekni terminalet me materiale përcjellëse.
(2) Shmangni ruajtjen e kutisë së baterisë
në një kuti me objekte të tjera metalike, si
gozhdë, monedha etj.
(3) Mos e ekspozoni kutinë e baterisë në ujë
ose shi.

18 SHQIP
Qarku i shkurtër i baterisë mund të shkaktojë
qarkullim të madh të rrymës elektrike, mbinxehje,
djegie të mundshme dhe madje prishje.
6. Mos e ruani dhe mos e përdorni pajisjen dhe
kutinë e baterisë në vende ku temperatura
mund të arrijë ose tejkalojë 50 °C (122 °F).
7.
Mos e digjni kutinë e baterisë, edhe nëse është
shumë e dëmtuar ose është konsumuar plotësisht.
Kutia e baterisë mund të shpërthejë në zjarr.
8. Mos e shponi, pritni, shtypni, hidhni apo rrëzoni
kutinë e baterisë apo ta goditni kutinë e baterisë
me një objekt të fortë.Njësjelljeetillëmundtë
shkaktojëzjarr,nxehtësitëlartëoseshpërthim.
9. Mos përdorni bateri të dëmtuar.
10.
Bateritë e përfshira të litiumit, u nënshtrohen
kërkesave të legjislacionit për mallrat e rrezikshme.
Përtransporttregtarp.sh.ngapalëtëtreta,
agjentëtëndërmjetëm,duhettëndiqenkërkesa
specikembipaketimindheetiketimin.
Përpërgatitjeneartikullitpërtransport,ështëi
nevojshëmkonsultimiinjëekspertipërmateriale
tërrezikshme.Julutemi,ndiqnigjithashtu
rregulloretmegjasëmëtëdetajuaravendore.
Mbulonimengjitëseosemaskonikontaktete
zhveshuradhepaketojenibaterinënëmënyrëtë
tillëqëtëmoslëvizënëpaketim.
11. Kur hidhni kutinë e baterisë, hiqeni nga vegla
dhe hidheni në një vend të sigurt. Zbatoni
rregulloret lokale rreth hedhjes së baterisë.
12.
Përdorini bateritë vetëm me produktet e
specikuara nga Makita.Instalimiibaterivenë
produktetëpapajtueshmemundtërezultojënëzjarr,
nxehtësitëlartë,shpërthimoserrjedhjetëelektroliteve.
13. Nëse vegla nuk përdoret për një periudhë të
gjatë kohe, bateria duhet të hiqet nga vegla.
14. Gjatë dhe pas përdorimit, kutia e baterisë
mund të nxehet, gjë që mund të shkaktojë
djegie ose djegie në temperaturë të ulët.
Tregoni kujdes gjatë manovrimit të kutive të
nxehta të baterive.
15. Mos prekni terminalin e veglës menjëherë pas
përdorimit pasi mund të nxehet aq shumë sa të
shkaktojë djegie.
16. Mos lejoni që grumbullimin e ashklave,
pluhurave ose papastërtive në terminalet,
vrimat ose kanalet e kutisë së baterisë.Kjo
mundtëshkaktojërendimenttëulëtosedëmtimtë
veglësosetëkutisësëbaterisë.
17. Përveç kur vegla e mbështet përdorimin
pranë linjave elektrike me voltazh të lartë,
mos e përdorni kutinë e baterisë pranë linjave
elektrike me voltazh të lartë.Kjomundtë
shkaktojënjëdefektosedëmtimtëveglësosetë
kutisësëbaterisë.
18. Mbajeni baterinë larg fëmijëve.
RUAJINI KËTO UDHËZIME.
KUJDES: Përdorni vetëm bateri origjinale
Makita.Përdorimiibaterivejo-origjinaleMakita
osebateriveqëmundtëjenëmodikuar,mund
tërezultojënëmarrjenakëtëbaterisë,lëndime
personaleapodëmtime.Kjodotëanulojëgjithashtu
edhegarancinëeMakita-spërveglëneMakita-sdhe
ngarkuesin.
Këshilla për të ruajtur jetëgjatësinë
maksimale të baterisë
1. Ngarkojeni baterinë përpara se të shkarkohet
plotësisht. Gjithmonë ndaloni punën me
pajisjen dhe ngarkoni baterinë kur vëreni ulje
të fuqisë së pajisjes.
2. Asnjëherë mos e ringarkoni baterinë e
ngarkuar plotësisht. Mbingarkimi shkurton
jetëgjatësinë e shërbimit të baterisë.
3. Ngarkojeni baterinë në temperaturën e dhomës
në 10 °C - 40 °C. Lëreni kutinë e nxehtë të
baterisë të ftohet përpara se ta ngarkoni atë.
4. Kur nuk e përdorni kutinë e baterisë, hiqeni atë
nga vegla ose karikuesi.
5. Ngarkojeni baterinë nëse nuk e përdorni për
një kohë të gjatë (mbi gjashtë muaj).
PËRSHKRIMI I PUNËS
KUJDES: Sigurohuni gjithmonë që vegla
të jetë e kur dhe kutia e baterisë të jetë hequr
përpara se ta rregulloni apo t’i kontrolloni
funksionet e veglës.
Instalimi ose heqja e kutisë së
baterisë
KUJDES: Fikeni gjithmonë veglën përpara se
të instaloni ose hiqni kutinë e baterisë.
KUJDES: Mbajeni fort veglën dhe kutinë e
baterisë kur montoni ose hiqni kutinë e baterisë.
Mosmbajtjaforteveglësdheekutisësëbaterisë
mundtëbëjëqët’jurrëshqasinngaduartdhetë
shkaktojëdëmtimtëveglësdhetëkutisësëbaterisë,
sidhelëndimpersonal.
►Fig.1: 1. Treguesi i kuq 2. Butoni 3.Kutiaebaterisë
Përtëhequrkutinëebaterisë,rrëshqiteniatëngavegla
ndërsarrëshqisnibutoninnëpjesënepërparmetë
kutisësëbaterisë.
Përtëvendosurkutinëebaterisë,bashkërenditni
gjuhëzënekutisësëbaterisëmekanalinefolesëdhe
rrëshqitenipërtafutur.Futeniderinëfund,derisa
tëkërcasëdhetëbllokohetnëvend.Nëseshikoni
treguesinekuqnëanënesipërmetëbutonit,ajonuk
ështëebllokuarplotësisht.
KUJDES: Vendoseni gjithnjë plotësisht kutinë
e baterisë derisa treguesi i kuq të mos duket.Në
tëkundërt,ajomundtëbjerëaksidentalishtngavegla
dukejulënduarjuveosepersoninpranëjush.
KUJDES: Mos e vendosni me forcë kutinë e
baterisë.Nësekutianukhynlehtë,nukpoefutnisiç
duhet.

19 SHQIP
Treguesi i kapacitetit të mbetur të
baterive
Vetëm për kuti baterie me llambë
►Fig.2: 1. Llambat treguese 2. Butoni i kontrollit
Shtypnibutoninekontrollitnëkutinëebaterisëpër
tëtreguarkapacitetinembeturtëbaterisë.Llambat
treguesendizenpërpaksekonda.
Llambat treguese Kapaciteti i
mbetur
Ndezur Fikur Duke pulsuar
75% deri
100%
50% deri 75%
25% deri 50%
0% deri 25%
Ngarkojeni
baterinë.
Llambushka
mundtëketë
keqfunksionuar.
SHËNIM:Nëvarësitëkushtevetëpërdorimitdhe
tëtemperaturëssëambientit,treguesimundtë
ndryshojëpaksangakapacitetiaktual.
SHËNIM:Llambaeparëetreguesit(nëfundmajtas)
dotëpulsojëkursistemiimbrojtjessëbaterisëështë
nëpunë.
Sistemi i mbrojtjes së veglës/
baterisë
Veglaështëepajisurmenjësistemtëmbrojtjessë
veglës/baterisë.Kysistemndërpretautomatikisht
energjinëpërtëzgjaturjetëgjatësinëeveglësdhe
baterisë.Vegladotëndalojëautomatikishtgjatëpunës
nëseveglaosebateriajanëvendosursipasnjëprej
kushtevetëmëposhtme:
Mbrojtja nga mbingarkesa
Kjombrojtjefunksiononkurvegla/bateriapërdoret
nënjëmënyrëqëebënatëtëmarrërrymëtëlartë
anormale.Nëkëtësituatë,keniveglëndhendaloni
punënqëshkaktoimbingarkesëneveglës.Pastaj
ndizeniveglënpërtërinisurpunën.
Mbrojtja ndaj mbinxehjes
Kjombrojtjefunksiononkurveglaosebateria
mbinxehen.Nëkëtësituatë,lëreniveglëndhebaterinë
tëftohenpërparasetandizniveglënsërish.
Mbrojtja nga mbishkarkimi
Kjombrojtjefunksiononkuruletkapacitetiimbeturi
baterisë.Nëkëtësituatë,hiqenibaterinëngavegladhe
karikojeni.
Veprimi i ndërrimit
KUJDES: Përpara se ta vendosni kutinë e
baterisë në vegël, kontrolloni gjithmonë nëse
çelësi është në pozicionin e duhur dhe nëse
kthehet në pozicionin “OFF” (kur) kur lëshohet.
►Fig.3: 1.Çelësi
Përtandezurveglën,thjeshttërhiqnikëmbëzëne
çelësit.Shpejtësiaeveglësrritetmerritjenetrysnisë
nëkëmbëzëneçelësit.Lëshonikëmbëzëneçelësitpër
takur.
SHËNIM:Veglandalonautomatikishtnësevazhdoni
tëtërhiqnikëmbëzëneçelësitpërrreth6minuta.
Ndezja e llambës së përparme
KUJDES: Mos e shikoni direkt dritën ose
burimin e dritës.
►Fig.4: 1. Llamba
Tërhiqniçelësinpërtëndezurllambën.Llamba
vazhdontëndriçojëgjatëtërheqjessëçelësit.Llamba
ketafërsishtpas10sekondashpaslëshimittë
këmbëzëssëçelësit.
SHËNIM:Kurveglaështëembinxehur,ajondalon
automatikishtdhellambanistëpulsojë.Nëkëtërast,
lëshonikëmbëzëneçelësit.Llambaketpërnjë
minutë.
SHËNIM:Përdorninjëleckëtëthatëpërtëfshirë
papastërtitëngalentetellambës.Bënikujdestëmos
gërvishtnilentetellambës,nëtëkundërtajodotëulë
ndriçimin.
Çelësi i ndryshimit të veprimit
KUJDES: Kontrolloni gjithmonë drejtimin e
rrotullimit përpara përdorimit.
KUJDES: Përdorni çelësin e ndryshimit
vetëm pasi vegla të ndalojë plotësisht.Ndryshimi
idrejtimittërrotullimitpërparasetëndalojëvegla
mundtëdëmtojëveglën.
KUJDES: Kur nuk e përdorni veglën,
vendoseni gjithmonë levën e ndryshimit të
veprimit në pozicionin neutral.
►Fig.5: 1.Levaendryshimittëveprimit
Veglakanjëçelësndryshimipërtëndryshuardrejtimin
errotullimit.Shtypnilevëneçelësittëndryshimitnga
anaApërrrotulliminnëdrejtiminorarosengaanaBpër
rrotulliminnëdrejtiminkundërorar.
Kurlevaeçelësittëndryshimitështënëpozicionin
neutral,çelësinukmundtëtërhiqet.

20 SHQIP
Ndryshimi i shpejtësisë
KUJDES: Vendosni gjithmonë leva për
ndryshimin e shpejtësisë në pozicionin e duhur.
Nësepërdorniveglëndukevendosurlevëne
ndryshimittëshpejtësisëmidisanës“1”dhe“2”,vegla
mundtëdëmtohet.
KUJDES: Mos e përdorni levën e ndryshimit
të shpejtësisë ndërsa është duke punuar. Vegla
mundtëdëmtohet.
►Fig.6: 1.Levaendryshimittëshpejtësisë
Numri i
ashuar Shpejtësia Forca e shtrëngimit Përdorimi i aplikueshëm
1Eulët Elartë Përdorimime
ngarkesëtë
rëndë
2Elartë Eulët Përdorimime
ngarkesëtë
lehtë
Përtëndryshuarshpejtësinë,nëllimkniveglën.
Shtynilevënendryshimittëshpejtësisëqëtëashojë
“2”përshpejtësitëlartëdhe“1”përshpejtësitëulët.
Përparapërdorimit,sigurohuniqëlevaendryshimittë
shpejtësisëtëjetëvendosurnëpozicionineduhur.
Nëseshpejtësiaeveglësuletshumëgjatëpërdorimit
meashimin“2”,shtyjenilevënnëashimin“1”dhe
rillonipërdorimin.
Unaza e rregullimit
Mundtëzgjidhnimënyrëneveprimitdhetërregulloni
rrotulliminshtrënguesmeunazënerregullimit.
Zgjedhja e mënyrës së veprimit
►Fig.7: 1. Unaza e rregullimit 2.Shenja3.Shigjeta
Kjovegëlkadymënyraveprimi.
Regjimiishpimit(vetëmme
rrotullim)
1 - 21 Regjimiividhosjes(rrotullim
meshtrëngim)
Zgjidhniregjiminepërshtatshëmpërpunëntuaj.
Rrotulloniunazënerregullimitdhebashkërenditni
shenjënqëkenipërzgjedhurmeshigjetënnëtrupine
veglës.
VINI RE:Vendosnigjithmonëunazënsiçduhetnë
shenjëneregjimittuajtëpreferuar.Nësepërdorni
veglëndukevendosurunazënmidisshenjavetë
regjimit,veglamundtëdëmtohet.
VINI RE:Mosendryshonimënyrëneveprimitgjatë
rrotullimittëveglës.
Rregullimi i rrotullimit shtrëngues
►Fig.8: 1. Unaza e rregullimit 2.Shenja(gradim1-
21) 3.Shigjeta
Rrotullimishtrënguesmundtërregullohetnë21niveledukerrotulluarunazënerregullimit.Bashkërenditnigradimet
meshigjetënnëtrupineveglës.Mundtëpërftonirrotulliminshtrënguesminimalnë1dherrotulliminshtrëngues
maksimalnë21.
Përparasetëllonipunëfusninjëvidëpërprovënëmaterialintuajtëpunësosenënjëmaterialidentikmetëpërtë
përcaktuarsecilinivelrrotullimikërkohetpërnjëaplikimtëcaktuar.
Gradimi 12345678910 11 12 13 14 15 16 17 18 19 20 21
Vidëmakinerie M4 M5 M6 –
Vidë
druri
Dru i
butë
(p.sh.
pishë)
–ø3,5 x 22 ø4,1 x 38 –ø5,1 x 50 –
Dru i
fortë
(p.sh.
lauan)
–ø3,5 x 22 ø4,1 x 38 –ø5,1 x 50 –
SHËNIM:Unazarregulluesenukbllokohetkurshigjetaështëepozicionuarndërmjetgradimeve.
