Makita Makstar BDF452 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Cordless Driver Drill
Perceuse-visseuse sans fil
Atornillador Taladro Inalámbrico
BDF452
007417

2
ENGLISH
SPECIFICATIONS
• Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
GEA002-3
WARNING:
Read all instructions. Failure to follow all
instructions listed below may result in elec-
tric shock, fire and/or serious injury. The
term “power tool” in all of the warnings listed
below refers to your mains-operated
(corded) power tool or battery-operated
(cordless) power tool.
SAVE THESE INSTRUCTIONS
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to
lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
Personal safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protec-
tion. Safety equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal inju-
ries.
Model BDF452
Capacities
Steel 13 mm (1/2”)
Wood 38 mm (1-1/2”)
Wood screw 10 mm x 89 mm (3/8” X 3-1/2”)
Machine screw M6 (1/4”)
No load speed (RPM) High (2) 0 - 1,500/min.
Low (1) 0 - 400/min.
Overall length 203 mm (8”)
Net weight (with batttery cartridge BL1815) 1.6 kg (3.5 lbs)
(with batttery cartridge BL1830) 1.8 kg (3.9 lbs)
Rated voltage D.C. 18 V
Standard battery cartridge BL1815/BL1830

3
11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying
power tools with your finger on the switch or plug-
ging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
15. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
these devices can reduce dust-related hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
18. Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
19. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and in
the manner intended for the particular type of
power tool, taking into account the working con-
ditions and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
23. Ensure the switch is in the off position before
inserting battery pack. Inserting the battery pack
into power tools that have the switch on invites acci-
dents.
24. Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one
type of battery pack may create a risk of fire when
used with another battery pack.
25. Use power tools only with specifically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects like paper clips, coins,
keys, nails, screws, or other small metal objects
that can make a connection from one terminal to
another. Shorting the battery terminals together
may cause burns or a fire.
27. Under abusive conditions, liquid may be ejected
from the battery, avoid contact. If contact acci-
dentally occurs, flush with water. If liquid con-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or
burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and changing
accessories.
30. Keep handles dry, clean and free from oil and
grease.
SPECIFIC SAFETY RULES
GEB001-2
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to drill safety
rules. If you use this power tool unsafely
or incorrectly, you can suffer serious per-
sonal injury.
1. Use auxiliary handles supplied with the tool.
Loss of control can cause personal injury.
2. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed metal
parts of the tool “live” and shock the operator.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.

4
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
8. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.
SYMBOLS
USD301-1
The followings show the symbols used for tool.
V............................volts
.......................direct current
.......................no load speed
.../min....................revolutions or reciprocation per
minute
ENC007-2
IMPORTANT SAFETY INSTRUC-
TIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention
right away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery car-
tridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room temper-
ature at 10°C - 40°C (50°F - 104°F). Let a hot bat-
tery cartridge cool down before charging it.

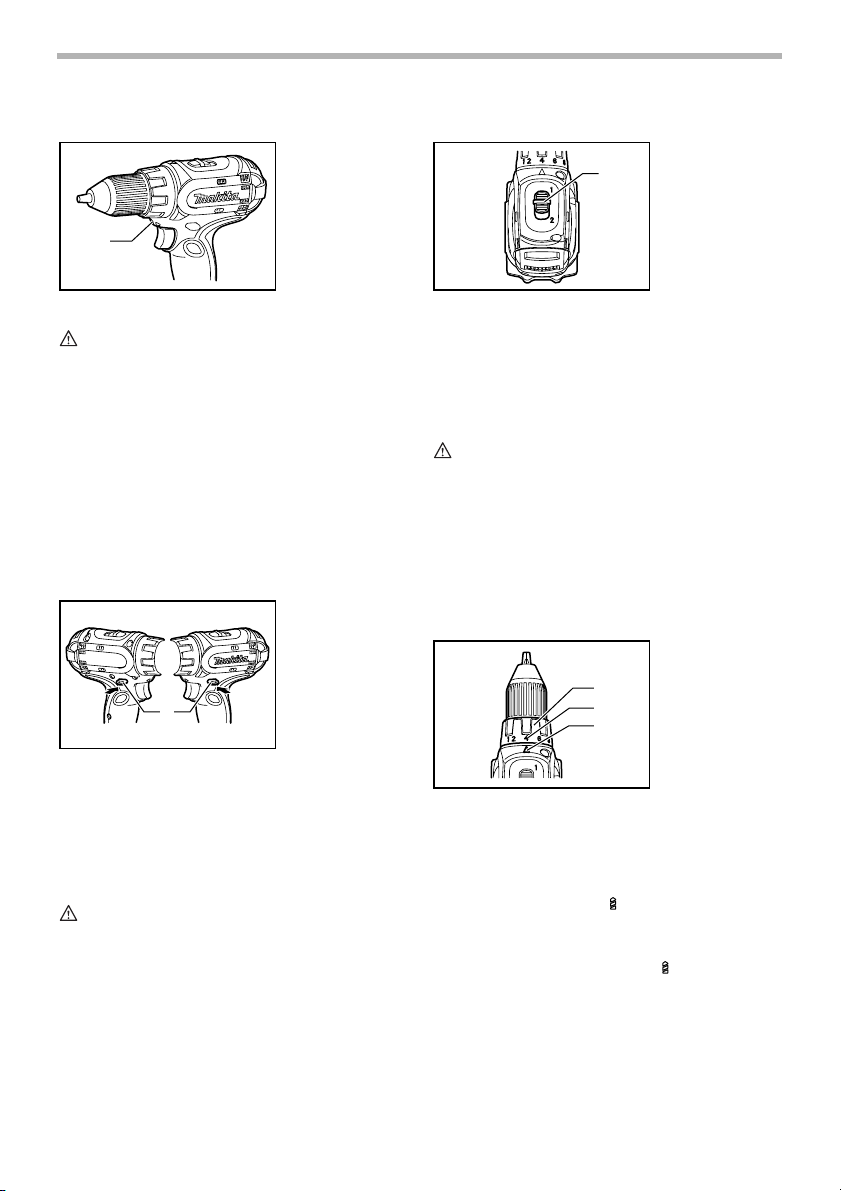

FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
•Always switch off the tool before insertion or
removal of the battery cartridge.
•To remove the battery cartridge, withdraw it from
the tool while sliding the button on the side of the
cartridge.
•To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
1. Red part
2. Button
3. Battery car-
tridge
1
2
3
007418

5
until it locks in place with a little click. If you can see
the red part on the upper side of the button, it is not
locked completely. Insert it fully until the red part
cannot be seen. If not, it may accidentally fall out of
the tool, causing injury to you or someone around
you.
•Do not use force when inserting the battery car-
tridge. If the cartridge does not slide in easily, it is
not being inserted correctly.
Switch action
CAUTION:
•Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF”position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after switch trigger
release, have tool serviced at a Makita service center.
Lighting up the front lamp
CAUTION:
•Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The lamp goes out 10 -15 seconds after releasing the
trigger.
NOTE:
•Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
Reversing switch action
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
•Always check the direction of rotation before opera-
tion.
•Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of rota-
tion before the tool stops may damage the tool.
•When not operating the tool, always set the revers-
ing switch lever to the neutral position.
Speed change
To change the speed, first switch off the tool and then
slide the speed change lever to the “2”side for high
speed or “1”side for low speed. Be sure that the speed
change lever is set to the correct position before opera-
tion. Use the right speed for your job.
CAUTION:
•Always set the speed change lever fully to the cor-
rect position. If you operate the tool with the speed
change lever positioned halfway between the “1”
side and “2”side, the tool may be damaged.
•Do not use the speed change lever while the tool is
running. The tool may be damaged.
1. Switch trigger
1. Lamp
1
007420
1
007419
1. Reversing
switch lever
1. Speed change
lever
1
AB
007421
1
007422

6
Adjusting the fastening torque
The fastening torque can be adjusted in 17 steps by turn-
ing the adjusting ring so that its graduations are aligned
with the pointer on the tool body. The fastening torque is
minimum when the number 1 is aligned with the pointer,
and maximum when the marking is aligned with the
pointer.
The clutch will slip at various torque levels when set at
the number 1 to 16. The clutch is designed not to slip at
the marking.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular application.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing or removing driver bit or drill bit
Turn the sleeve counterclockwise to open the chuck jaws.
Place the bit in the chuck as far as it will go. Turn the
sleeve clockwise to tighten the chuck.
To remove the bit, turn the sleeve counterclockwise.
Installing bit holder (Optional accessory)
Fit the bit holder into the protrusion at the tool foot on
eithher right or left side and secure it with a screw.
When not using the driver bit, keep it in the bit holders.
Bits 45 mm (1-3/4”) long can be kept there.
Hook (Optional accessory)
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool hous-
ing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
OPERATION
CAUTION:
•Always insert the battery cartridge all the way until
it locks in place. If you can see the red part on the
upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If
not, it may accidentally fall out of the tool, causing
injury to you or someone around you.
Hold the tool firmly with one hand on the grip and the
other hand on the bottom of the battery cartridge to con-
trol the twisting action.
1. Adjusting ring
2. Graduation
3. Pointer
1. Sleeve
1
2
3
007423
1
007424
1. Bit holder
2. Bit
1. Groove
2. Screw
3. Hook
1
2
007470
1
2
3
007425

7
Screwdriving operation
CAUTION:
•Adjust the adjusting ring to the proper torque level
for your work.
Place the point of the driver bit in the screw head and
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
CAUTION:
•Make sure that the driver bit is inserted straight in
the screw head, or the screw and/or bit may be
damaged.
NOTE:
•When driving wood screws, predrill pilot holes to
make driving easier and to prevent splitting of the
workpiece. See the chart.
Drilling operation
First, turn the adjusting ring so that the pointer points to
the marking. Then proceed as follows.
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The excep-
tions are iron and brass which should be drilled dry.
CAUTION:
•Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
•There is a tremendous force exerted on the tool/bit
at the time of hole break through. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
•A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly.
•Always secure small workpieces in a vise or similar
hold-down device.
•If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Replacing carbon brushes
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove two screws then remove the
rear cover.
007426
Nominal diameter of
wood screw (mm)
3.1 (1/8”)
3.5 (9/64”)
3.8 (5/32”)
4.5 (11/64”)
4.8 (3/16”)
5.1 (13/64”)
5.5 (7/32”)
5.8 (7/32”)
6.1 (15/64”)
Recommended size
of pilot hole (mm)
2.0 - 2.2 (5/64”- 3/32”)
2.2 - 2.5 (3/32”- 3/32”)
2.5 - 2.8 (3/32”- 7/64”)
2.9 - 3.2 (7/64”- 1/8”)
3.1 - 3.4 (1/8”- 9/64”)
3.3 - 3.6 (1/8”- 9/64”)
3.7 - 3.9 (9/64”- 5/32”)
4.0 - 4.2 (5/32”- 11/64”)
4.2 - 4.4 (11/64”- 11/64”)
001904
1. Limit mark
1. Rear cover
2. Screws
1
006258
1
2
007427

8
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit screw-
driver of slender shaft or the like.
Use pliers to remove the carbon brush caps of the car-
bon brushes. Take out the worn carbon brushes, insert
the new ones and replace the carbon brush caps in
reverse.
Make sure that the carbon brush caps have fit into the
holes in brush holders securely.
Reinstall the rear cover and tighten two screws securely.
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no load
for about 1 minute. Then check the tool while running and
electric brake operation when releasing the switch trig-
ger. If electric brake is not working well, ask your local
Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are recom-
mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per-
sons. Only use accessory or attachment for its
stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Drill bits
•Screw bits
•Hook
•Various type of Makita genuine batteries and charg-
ers
•Automatic refreshing adapter
•Plastic carrying case
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.
1. Recessed part
2. Spring
3. Arm
1. Carbon brush
cap
1. Hole
2. Carbon brush
cap
1
23
007428
1
007429
1
2
006304

9
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
CONSIGNES DE SÉCURITÉ
GÉNÉRALES
GEA002-3
AVERTISSEMENT:
Lisez toutes les instructions. Il y a risque
de choc électrique, d’incendie et/ou de
blessure grave si les instructions énumérées
ci-dessous ne sont pas toutes respectées.
Le terme “outil électrique”qui figure sur tous
les avertissements énumérés ci-dessous fait
référence àun outil électrique alimentépar
une prise de courant ou par une batterie.
CONSERVEZ CES
INSTRUCTIONS
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans des
atmosphères explosives, telles qu’en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou les
vapeurs risqueraient de s’enflammer.
3. Assurez-vous qu’aucun enfant ou passant ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
4. La fiche des outils électriques est conçue pour
s’adapter parfaitement à la prise de courant. Ne
modifiez jamais la fiche de quelque façon que ce
soit. N’utilisez aucun adaptateur de fiche sur les
outils électriques avec mise à la terre. En ne
modifiant pas les fiches et en les insérant dans des
prises de courant pour lesquelles elles ont été
conçues vous réduirez les risques de choc
électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique est plus élevési votre corps se trouve mis
àla terre.
6. N’exposez pas les outils électriques à la pluie et
évitez qu’ils ne soient mouillés. Les risques de
choc électrique sont plus élevés lorsque de l’eau
pénètre dans un outil électrique.
7. Ne maltraitez pas le cordon. N’utilisez jamais le
cordon pour transporter, tirer ou débrancher
l’outil électrique. Maintenez le cordon à l’écart
des sources de chaleur, de l’huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevélorsque
les cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, utilisez un cordon prolongateur prévu
à cette fin. Les risques de choc électrique sont
Modèle BDF452
Capacités
Acier 13 mm (1/2”)
Bois 38 mm (1-1/2”)
Vis àbois 10 mm x 89 mm (3/8”X 3-1/2”)
Vis de mécanique M6 (1/4”)
Vitesse àvide (T/MIN) Grande (2) 0 - 1,500/min.
Réduite (1) 0 - 400/min.
Longueur totale 203 mm (8”)
Poids net (avec la batterie BL1815) 1.6 kg (3.5 lbs)
(avec la batterie BL1830) 1.8 kg (3.9 lbs)
Tension nominale C.C. 18 V
Batterie standard BL1815/BL1830

10
moindres lorsqu’un cordon conçu pour l’extérieur est
utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d’utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l’alcool ou un médicament.
Un moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.
10. Utilisez des dispositifs de sécurité. Portez
toujours des lunettes de protection. Les risques
de blessure seront moins élevés si vous utilisez des
dispositifs de sécuritétels qu’un masque
antipoussières, des chaussures àsemelle
antidérapante, une coiffure résistante ou une
protection d’oreilles.
11. Prévenez tout démarrage accidentel. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil. Vous ouvrez toute
grande la porte aux accidents si vous transportez
les outils électriques en gardant le doigt sur la
gâchette ou si vous les branchez alors que
l’interrupteur se trouve en position de marche.
12. Retirez toute clé de réglage ou autre type de clé
avant de mettre l’outil sous tension. Toute clé
laissée en place sur une pièce rotative de l’outil
électrique peut entraîner une blessure.
13. Maintenez une position stable. Assurez-vous
d’avoir une bonne prise au sol et une bonne
position d’équilibre en tout temps. Vous aurez
ainsi une meilleure maîtrise de l’outil en cas de
situation imprévue.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à l’écart
des pièces en mouvement. Les pièces en
mouvement peuvent happer les vêtements amples,
les bijoux et les cheveux longs.
15. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous qu’ils sont
correctement raccordés et qu’ils sont utilisés de
manière adéquate. L’utilisation de tels accessoires
permet de réduire les risques liés àla présence de
poussière dans l’air.
Utilisation et entretien des outils
électriques
16. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique qui convient au type de travail à
effectuer. Si vous utilisez l’outil électrique adéquat
et respectez le régime pour lequel il a étéconçu, il
effectuera un travail de meilleure qualitéet de façon
plus sécuritaire.
17. N’utilisez pas l’outil électrique s’il n’est pas
possible de mettre sa gâchette en position de
marche et d’arrêt. Un outil électrique dont
l’interrupteur est défectueux représente un danger et
doit être réparé.
18. Débranchez la fiche de la source d’alimentation
et/ou retirez la batterie de l’outil électrique avant
d’effectuer tout réglage, de changer un
accessoire ou de ranger l’outil électrique. Ces
mesures préventives réduiront les risques de
démarrage accidentel de l’outil électrique.
19. Après l’utilisation d’un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l’utiliser si elle n’est pas familiarisée
avec l’outil électrique ou les présentes
instructions d’utilisation. Les outils électriques
représentent un danger entre les mains de
personnes qui n’en connaissent pas le mode
d’utilisation.
20. Ne négligez pas l’entretien des outils
électriques. Assurez-vous que les pièces
mobiles ne sont ni désalignées ni coincées,
qu’aucune pièce n’est cassée et que l’outil
électrique n’a subi aucun dommage pouvant
affecter son bon fonctionnement. Si l’outil
électrique est endommagé, faites-le réparer
avant de l’utiliser à nouveau. De nombreux
accidents sont causés par des outils électriques mal
entretenus.
21. Maintenez les outils tranchants bien aiguisés et
propres. Un outil tranchant dont l’entretien est
effectuécorrectement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile àmaîtriser.
22. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d’outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L’utilisation d’un outil électrique àdes fins
autres que celles prévues peut entraîner une
situation dangereuse.
Utilisation et entretien des outils
alimentés par batterie
23. Avant d’insérer la batterie, assurez-vos que
l’interrupteur est en position d’arrêt. Vous ouvrez
la porte aux accidents si vous insérez la batterie
dans un outil électrique dont l’interrupteur est en
position de marche.
24. Pour recharger, utilisez uniquement le chargeur
spécifié par le fabricant. L’utilisation d’un chargeur
conçu pour un type donnéde batterie comporte un
risque d’incendie lorsqu’il est utiliséavec une
batterie d’un autre type.
25. N’utilisez l’outil électrique qu’avec la batterie
conçue spécifiquement pour cet outil. Il y a
risque de blessure ou d’incendie si une autre
batterie est utilisée.

11
26. Lorsque vous n’utilisez pas la batterie, rangez-la
à l’écart des objets métalliques tels que
trombones, pièces de monnaie, clés, clous, vis
ou autres petits objets métalliques qui risquent
d’établir une connexion entre les bornes. La mise
en court-circuit des bornes de batterie peut causer
des brûlures ou un incendie.
27. Dans des conditions d’utilisation inadéquates de
la batterie, il peut y avoir fuite d’électrolyte. Le
cas échéant, évitez tout contact avec ce liquide.
En cas de contact accidentel, rincez avec
beaucoup d’eau. Si le liquide pénètre dans vos
yeux, il faut aussi consulter un médecin.
L’électrolyte qui s’échappe de la batterie peut causer
des démangeaisons ou des brûlures.
Service
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d’origine. Le
maintien de la sûretéde l’outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l’outil sèches,
propres et exemptes d’huile ou de graisse.
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
GEB001-2
NE vous laissez PAS tromper (au fil d’une
utilisation répétée) par un sentiment
d’aisance et de familiarité avec le
produit, en négligeant le respect
rigoureux des consignes de sécurité qui
accompagnent la perceuse. L’utilisation
non sécuritaire ou incorrecte de cet outil
électrique comporte un risque de
blessure grave.
1. Utilisez les poignées auxiliaires fournies avec
l’outil. Toute perte de maîtrise comporte un risque
de blessure.
2. Tenez l’outil électrique par ses surfaces de prise
isolées pendant toute opération où l’outil de
coupe pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas de
contact avec un conducteur sous tension, les pièces
métalliques àdécouvert de l’outil transmettraient un
choc électrique àl’utilisateur.
3. Veillez toujours à avoir une bonne assise.
Veillez à ce qu’il n’y ait personne en-dessous
quand vous utilisez l’outil dans des endroits
élevés.
4. Tenez votre outil fermement.
5. N’approchez pas les mains des pièces en
mouvement.
6. Ne vous éloignez pas de l’outil pendant qu’il
fonctionne. Ne faites marcher l’outil que lorsque
vous le tenez en main.
7. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils seraient extrêmement
chauds et pourraient vous brûler.
8. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la
poussière dégagée lors du travail ne soit inhalée
ou n’entre en contact avec la peau. Suivez les
consignes de sécurité du fournisseur du
matériau.
CONSERVEZ CE MODE
D’EMPLOI
AVERTISSEMENT:
La MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions
peut entraîner une blessure grave.
SYMBOLES
USD301-1
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V...........................volts
.......................courant alternatif ou continu
.......................vitesse àvide
.../min ...................tours ou alternances par minute
ENC007-2
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l’outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.

12
4. Si l’électrolyte pénètre dans vos yeux, rincez-
les à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une
surchauffe, parfois des brûlures et même
une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C (122°F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde d’échapper ou de heurter la
batterie.
CONSERVEZ CE MODE
D’EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10°C et 40°C (50°F -
104°F). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de
vérifier son fonctionnement.
Installation ou retrait de la batterie
•Mettez toujours l’outil hors tension avant d’insérer
ou de retirer la batterie.
•Pour retirer la batterie, sortez-la de l’outil tout en
faisant glisser le bouton sur le côtéde la batterie.
•Pour insérer la batterie, alignez sa languette sur
l’entaille qui se trouve àl’intérieur du carter, puis
glissez la batterie pour la mettre en place. Insérez-
la toujours bien àfond, jusqu’à ce qu’elle se
verrouille en émettant un léger clic. Si vous pouvez
voir la partie rouge de la face supérieure du bouton,
la batterie n’est pas parfaitement verrouillée.
Insérez-la àfond, jusqu’à ce que la partie rouge ne
soit plus visible. Sinon, elle risque de tomber
accidentellement de l’outil, en vous blessant ou en
blessant une personne se trouvant près de vous.
•N’appliquez pas une force excessive lors de
l’insertion de la batterie. Si la batterie ne glisse pas
aisément, c’est qu’elle n’est pas insérée
correctement.
Interrupteur
ATTENTION:
•Avant d’insérer la batterie dans l’outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d’arrêt lorsque relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente àmesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
Frein électrique
Cet outil est équipéd’un frein électrique. Si àplusieurs
reprises l’outil ne s’arrête pas rapidement après le
relâchement de la gâchette, faites-le réparer dans un
centre de service après-vente Makita.
1. Partie rouge
2. Bouton
3. Batterie
1. Gâchette
1
2
3
007418
1
007420

13
Allumage de la lampe avant
ATTENTION:
•Evitez de regarder directement le faisceau
lumineux ou sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue. La lampe s’éteint de 10 à15 secondes après
la libération de la gâchette.
NOTE:
•Utilisez un chiffon sec pour essuyer la saletéqui
recouvre la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, pour éviter une
diminution de l’éclairage.
Inverseur
L’outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côtéA
pour une rotation dans le sens des aiguilles d’une
montre, ou du côtéB pour une rotation dans le sens
inverse des aiguilles d’une montre.
La pression sur la gâchette n’est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION:
•Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
•N’actionnez l’inverseur qu’une fois que l’outil est
complètement arrêté. Si vous changez le sens de
rotation avant l’arrêt de l’outil, vous risquez de
l’endommager.
•Lorsque vous n’utilisez pas l’outil, placez toujours le
levier inverseur en position neutre.
Changement de vitesse
Pour changer de vitesse, commencez par éteindre l’outil,
puis déplacez le levier de changement de vitesse sur le
côté“2”pour faire marcher l’outil àgrande vitesse, ou sur
le côté“1”pour le faire marcher àvitesse réduite. Vérifiez
que le levier de changement de vitesse est réglésur la
bonne position avant de mettre l’outil en marche. Utilisez
la vitesse qui convient pour le travail.
ATTENTION:
•Réglez toujours le levier de changement de vitesse
àfond sur la position voulue. Si vous actionnez
l’outil alors que le levier est placéàmi-chemin entre
la position “1”et la position “2”, vous risquez
d’endommager l’outil.
•Ne modifiez pas la position du levier de
changement de vitesse pendant que l’outil tourne.
Vous risqueriez de l’endommager.
Réglage du couple de serrage
Le couple de serrage peut être ajustésur l’une ou l’autre
de 17 positions, en tournant l’anneau de réglage de sorte
que ses graduations s’alignent sur le pointeur du bâti de
l’outil. Le couple de serrage minimum est obtenu lorsque
le numéro 1 est alignésur le pointeur, et le couple
maximum lorsque le repère est alignésur le pointeur.
Dans le cas du réglage sur les numéros de 1 à16,
l’embrayage patine aux niveaux de couple
correspondants. L’embrayage est conçu pour ne pas
patiner lors du réglage sur le repère .
Avant de commencer véritablement votre travail,
enfoncez une vis d’essai dans la pièce ou dans un
matériau similaire pour identifier le couple de serrage
requis pour une utilisation donnée.
1. Lampe
1. Levier inverseur
1
007419
1
AB
007421
1. Levier de
changement de
vitesse
1. Bague de
réglage
2. Graduation
3. Index
1
007422
1
2
3
007423

14
ASSEMBLAGE
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout
travail dessus.
Installation ou retrait de l’embout ou du foret
Tournez le manchon en sens inverse des aiguilles d’une
montre pour ouvrir les mâchoires du mandrin. Placez le
foret/l’embout dans le mandrin en l’enfonçant le plus loin
possible. Tournez le manchon en sens des aiguilles
d’une montre pour serrer le mandrin.
Pour retirer le foret/l’embout, tournez le manchon en
sens inverse des aiguilles d’une montre.
Installation du porte-embout
(accessoire en option)
Insérez le porte-embout dans la partie saillante àla base
de l’outil, d’un côtéou de l’autre, et immobilisez-le avec
une vis.
Lorsque vous n’utilisez pas l’embout, rangez-le dans le
porte-embout. Il peut contenir des embouts d’une
longueur de 45 mm (1-3/4”).
Crochet (accessoire en option)
L’outil est équipéd’un crochet pratique qui permet de le
suspendre temporairement. Il s’installe d’un côtécomme
de l’autre de l’outil.
Pour installer le crochet, insérez-le dans les rainures
situées de chaque côtédu carter de l’outil, puis serrez-le
avec une vis. Pour le retirer, desserrez la vis et enlevez-
la.
UTILISATION
ATTENTION:
•Insérez toujours la batterie jusqu’au fond, jusqu’à
ce qu’elle verrouille en place. Si vous pouvez voir la
partie rouge de la face supérieure du bouton, la
batterie n’est pas parfaitement verrouillée. Insérez-
la àfond, jusqu’à ce que la partie rouge ne soit plus
visible. Sinon, elle risque de tomber
accidentellement de l’outil, en vous blessant ou en
blessant une personne se trouvant près de vous.
Tenez fermement l’outil avec une main sur la poignée et
l’autre main au bas de la batterie pour contrôler le
mouvement de torsion.
Vissage
ATTENTION:
•Ajustez l’anneau de réglage sur le niveau de couple
qui convient au travail àeffectuer.
Placez la pointe de l’embout dans la tête de vis et
appliquez une pression sur l’outil. Faites démarrer l’outil
àvitesse réduite puis augmentez graduellement la
vitesse. Relâchez la gâchette dès que l’engrenage
s’active.
ATTENTION:
•Assurez-vous que l’embout est insérébien droit
dans la tête de vis, sinon la vis et/ou l’embout
risque d’être endommagé.
NOTE:
•Lorsque vous insérez des vis àbois, percez
d’abord des trous de guidage pour faciliter
l’insertion des vis et pour éviter que la pièce ne se
fende. Voir le tableau.
1. Manchon
1. Porte-embout
2. Embout
1. Rainure
2. Vis
3. Crochet
1
007424
1
2
007470
1
2
3
007425
007426

15
Perçage
Tournez d’abord l’anneau de réglage de sorte que le
pointeur indique le repère . Procédez ensuite comme
suit.
Perçage du bois
Quand vous percez dans du bois, vous obtiendrez de
meilleurs résultats avec des forets en bois munies d’une
vis-guide. Celle-ci rend le perçage plus aiséen tirant le
foret àl’intérieur de la pièce.
Perçage du métal
Pour empêcher le foret de glisser en début de perçage,
faites une indentation au point de perçage àl’aide d’un
poinçon et d’un marteau. Placez ensuite la pointe du
foret dans l’indentation et commencez àpercer.
Quand vous forez dans du métal, utilisez un lubrifiant.
Seuls le fer et le laiton peuvent se percer àsec.
ATTENTION:
•Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
•Une force énorme s’exerce sur le foret et l’outil
quand le premier émerge sur la face postérieure.
Tenez votre outil fermement et faites bien attention
dès que le foret commence àapprocher de la face
opposée du matériau que vous percez.
•Un foret coincépeut se retirer en plaçant l’inverseur
sur la direction opposée. Il faut alors faire très
attention car l’outil risque de reculer brusquement
si vous ne le tenez pas fermement.
•Assurez toujours les petites pièces àpercer àl’aide
d’un étau ou d’un mode de fixation analogue.
•Si l’outil est utiliséde manière continue jusqu’à ce
que la batterie soit déchargée, laissez-le reposer
15 minutes avant de poursuivre l’opération avec
une batterie fraîche.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout
travail d’inspection ou d’entretien.
Remplacement des charbons
Remplacez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N’utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les deux vis, puis retirez
le couvercle arrière.
Soulevez le bras du ressort et placez-le dans la partie
encastrée du carter avec un tournevis àlame plate, une
tige mince ou un objet similaire.
Diamètre nominal de
vis en bois (mm)
3.1 (1/8”)
3.5 (9/64”)
3.8 (5/32”)
4.5 (11/64”)
4.8 (3/16”)
5.1 (13/64”)
5.5 (7/32”)
5.8 (7/32”)
6.1 (15/64”)
Diamètre nominal de
vis en bois (mm)
2.0 - 2.2 (5/64”- 3/32”)
2.2 - 2.5 (3/32”- 3/32”)
2.5 - 2.8 (3/32”- 7/64”)
2.9 - 3.2 (7/64”- 1/8”)
3.1 - 3.4 (1/8”- 9/64”)
3.3 - 3.6 (1/8”- 9/64”)
3.7 - 3.9 (9/64”- 5/32”)
4.0 - 4.2 (5/32”- 11/64”)
4.2 - 4.4 (11/64”- 11/64”)
001904
1. Trait de limite
d’usure
1. Couvercle
arrière
2. Vis
1. Partie encastrée
2. Ressort
3. Bras
1
006258
1
2
007427
1
23
007428

16
Utilisez des pinces pour retirer les bouchons des
charbons. Enlevez les charbons usés, insérez les neufs
et remettez en place les bouchons.
Assurez-vous que les bouchons sont bien introduits dans
les orifices des charbons.
Réinstallez le couvercle arrière et serrez les deux vis à
fond.
Après avoir remplacéles charbons, insérez la batterie
dans l’outil et rodez les brosses en faisant fonctionner
l’outil àvide pendant environ 1 minute. Vérifiez ensuite le
bon fonctionnement de l’outil, ainsi que l’activation du
frein électrique lors du relâchement de la gâchette. Si le
frein électrique ne fonctionne pas bien, faites une
demande de réparation auprès du centre de service
après-vente Makita le plus près.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Forets
•Forets de vis
•Crochet
•Les divers types de batteries et chargeurs Makita
authentiques
•Adaptateur de régénération automatique
•Mallette de transport en plastique
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers:
•des réparations s’imposent suite àune usure
normale:
•l’outil a étémalmené, mal utiliséou mal entretenu:
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.
1. Bouchon de
charbon
1. Orifice
2. Bouchon de
charbon
1
007429
1
2
006304

17
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS GENERALES DE
SEGURIDAD
GEA002-3
AVISO:
Lea todas las instrucciones. Si no cumple
con las instrucciones aquídetalladas, se
puede producir una descarga eléctrica,
incendio y/o heridas de gravedad. El
término “herramienta eléctrica”en todas las
advertencias que figuran a continuación se
refiere a la herramienta eléctrica alimentada
por la red principal (con cable) o a la
operada por batería (sin cable).
GUARDE ESTAS
INSTRUCCIONES
Seguridad del área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y desordenadas son
propensas a accidentes.
2. No opere herramientas eléctricas en atmósferas
explosivas tales como en presencia de polvo,
gases o líquidos inflamables. Las herramientas
eléctricas producen chispas que pueden encender
el polvo o los gases.
3. Mantenga a los niños y personas cercanas
alejadas mientras opera la herramienta eléctrica.
Si se distrae, puede perder el control de la
herramienta.
Seguridad eléctrica
4. La clavija de la herramienta debe de coincidir
con el receptáculo de la red de suministro
eléctrico. Nunca modifique la clavija. No use
ningún adaptador con las herramientas
eléctricas con conexión de puesta a tierra. Las
clavijas sin modificar y los receptáculos
correspondientes reducen el riesgo de descarga
eléctrica.
5. Evite el contacto corporal con superficies
puestas a tierra tales como radiadores, tuberías,
refrigeradores y estufas. Se corre más riesgo de
sufrir una descarga eléctrica si el cuerpo estáa
tierra.
6. No exponga las herramientas eléctricas a la
lluvia o a la humedad. Si ingresa agua en la
herramienta eléctrica, aumenta el riesgo de sufrir
una descarga eléctrica.
7. No tire del cable. Nunca utilice el cable para
transportar, tirar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atorados aumentan el riesgo de
sufrir una descarga eléctrica.
8. A la hora de operar una herramienta eléctrica en
el exterior, utilice un prolongador apropiado. Si
lo utiliza, se reduce el riesgo de sufrir una descarga
eléctrica.
Modelo BDF452
Capacidades
Acero 13 mm (1/2”)
Madera 38 mm (1-1/2”)
Tornillo para madera 10 mm x 89 mm (3/8”X 3-1/2”)
Tornillo de máquina M6 (1/4”)
Revoluciones por minuto (r.p.m.) Alta (2) 0 - 1 500/min.
Baja (1) 0 - 400/min.
Longitud total 203 mm (8”)
Peso neto (con cartucho de batería BL1815) 1,6 kg (3,5 lbs)
(con cartucho de batería BL1830) 1,8 kg (3,9 lbs)
Tensión nominal 18 V c.d.
Cartucho de batería estándar BL1815/BL1830

18
Seguridad personal
9. Esté atento, preste atención a lo que está
haciendo y utilice su sentido común cuando
opere una herramienta eléctrica. No utilice la
herramienta eléctrica cuando esté cansado o
bajo la influencia de drogas, alcohol o
medicamentos. Un momento de distracción
mientras opera la máquina puede dar como
resultado heridas personales graves.
10. Utilice equipos de seguridad. Utilice siempre
protección ocular. Los equipos de seguridad como
máscaras para protegerse del polvo, calzado
antideslizante o protección para los oídos, que se
utilizan en condiciones adecuadas, reducen el
riesgo de sufrir heridas personales.
11. Evite el encendido accidental de la herramienta.
Asegúrese de que el interruptor se encuentra en
posición de apagado (OFF) antes de conectar la
herramienta. Si transporta la herramienta eléctrica
con su dedo en el interruptor o si conecta la
herramienta cuando estáencendida (ON) puede
haber accidentes.
12. Retire todas las llaves y tuercas de ajuste antes
de encender la herramienta eléctrica. Si deja
alguna de éstas adherida a una parte giratoria de la
herramienta eléctrica puede sufrir daños en su
persona.
13. No haga demasiadas cosas al mismo tiempo.
Mantenga la postura y el equilibrio en todo
momento. De esta manera, tendráun mejor control
de la herramienta eléctrica en situaciones
inesperadas.
14. Utilice ropa adecuada. No utilice ropa holgada ni
joyas. Mantenga su cabello, ropa y guantes
alejados de las piezas móviles. La ropa holgada,
las joyas y el cabello pueden atorarse en las piezas
móviles.
15. Si se proveen dispositivos de conexión para
equipo extractor y recolector de polvo,
asegúrese de que estén correctamente
conectados y sean adecuadamente utilizados.
La utilización de estos dispositivos puede reducir los
riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta
eléctrica
16. No force la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada hará
un trabajo mejor a la velocidad para la que ha sido
fabricada.
17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser reparada.
18. Desconecte la clavija de la fuente de energía y/o
la batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar
las herramientas eléctricas. Dichas medidas de
seguridad preventivas reducen el riesgo de que la
herramienta se opere accidentalmente.
19. Guarde la herramienta eléctrica que no use fuera
del alcance de los niños y no permita que las
personas que no están familiarizadas con ella o
con las instrucciones la operen. Las herramientas
eléctricas son peligrosas en manos de personas
que no saben operarlas.
20. Realice el mantenimiento de la herramienta
eléctrica. Verifique que no esté mal alineada, así
como las uniones de las partes móviles, piezas
rotas y demás condiciones que puedan afectar
el funcionamiento de la herramienta eléctrica. Si
está dañada, haga reparar la herramienta
eléctrica antes de utilizarla. Muchos accidentes
son causados por herramientas eléctricas que no
han recibido un mantenimiento adecuado.
21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atore menos y sea más fácil
controlarla.
22. Utilice la herramienta eléctrica, accesorios,
brocas, etc. de acuerdo con estas instrucciones
y de la manera establecida para cada tipo de
unidad en particular; tenga en cuenta las
condiciones laborales y el trabajo a realizar. Si
utiliza la herramienta eléctrica para realizar
operaciones distintas de las indicadas, podrá
presentarse una situación peligrosa.
Mantenimiento y uso de la herramienta a
batería
23. Asegúrese de que el interruptor se encuentra en
posición de apagado antes de colocar la batería.
La colocación de la batería en las herramientas
cuyo interruptor se encuentra en posición de
encendido causa accidentes.
24. Realice la recarga sólo con el cargador
especificado por el fabricante. Un cargador que
es adecuado para un solo tipo de batería puede
generar riesgo de incendio al ser utilizado con otra
batería.
25. Utilice las herramientas eléctricas sólo con
baterías designadas específicamente. La
utilización de otras baterías puede generar riesgo
de lesiones e incendio.
26. Cuando una batería no está en uso, manténgala
lejos de otros objetos de metal tales como clips
para papel, monedas, llaves, clavos, tornillos u
otros objetos de metal pequeños que pueden
conectar una terminal con otra. Un cortocircuito
entre las terminales de una batería puede causar
quemaduras o incendios.
27. Bajo condiciones de descuido, el líquido puede
ser expulsado de la batería; evite el contacto. Si

19
se produce el contacto accidentalmente,
enjuague con agua. Si el líquido entra en
contacto con los ojos, debe buscar además
asistencia médica. El líquido expulsado de la
batería puede causar irritación o quemaduras.
Servicio técnico
28. Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
originales. Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
29. Siga las instrucciones para la lubricación y
cambio de accesorios.
30. Mantenga las asas secas, limpias y sin aceite o
grasa.
NORMAS DE SEGURIDAD
ESPECÍFICAS
GEB001-2
NO deje que la comodidad o familiaridad
con el producto (a base de utilizarlo
repetidamente) sustituya la estricta
observancia de las normas de seguridad
para la taladro. Si utiliza esta herramienta
eléctrica de forma no segura o
incorrecta, podrá sufrir graves heridas
personales.
1. Utilice los mangos auxiliares suministrados con
la herramienta. Una pérdida del control puede
ocasionar heridas personales.
2. Cuando realice una operación donde la
herramienta eléctrica pueda entrar en contacto
con cableado oculto o su propio cable, sujete la
herramienta por las superficies de asimiento
aisladas. El contacto con un cable con corriente
haráque la misma circule por las partes metálicas
de la herramienta y electrocute al operario.
3. Asegúrese siempre de pisar sobre suelo firme.
Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares altos.
4. Sujete la herramienta firmemente.
5. Mantenga las manos alejadas de las piezas
giratorias.
6. No deje la herramienta funcionando. Téngala en
marcha solamente cuando esté en sus manos.
7. No toque la broca o la pieza de trabajo
inmediatamente después de utilizarla; podrían
estar muy calientes y producirle quemaduras de
piel.
8. Algunos materiales contienen sustancias
químicas que podrán ser tóxicas. Tenga
precaución para evitar la inhalación de polvo y el
contacto con la piel. Siga los datos de seguridad
del suministrador del material.
GUARDE ESTAS
INSTRUCCIONES
AVISO:
El MAL USO o el no seguir las normas de
seguridad establecidas en este manual
de instrucciones podrá ocasionar graves
heridas personales.
SÍMBOLOS
USD301-1
A continuación se muestran los símbolos utilizados para
la herramienta.
V...........................voltios
óc.d. .............. corriente directa
.......................velocidad en vacío
.../min ...................revoluciones o alternaciones por
minuto
ENC007-2
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
PARA CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea
todas las instrucciones e indicaciones de
precaución sobre (1) el cargador de baterías, (2)
la batería, y (3) el producto con el que se utiliza
la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus
ojos, enjuáguelos bien con agua limpia y
consulte de inmediato a un médico. Podría
perder la visión.
5. No cortocircuite el cartucho de batería:
(1) No toque las terminales con ningún
material conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga la batería al agua o a la lluvia.
Si la batería entra en cortocircuito, puede
causar sobrecalentamiento, un flujo de

20
corriente mayor, quemaduras posibles e
incluso una falla.
6. No guarde la herramienta ni el cartucho de
batería en lugares donde la temperatura pueda
alcanzar o exceder los 50°C (122°F).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o ya
no sirva en absoluto. El cartucho de batería
puede explotar si se tira al fuego.
8. Tenga cuidado de no dejar caer ni golpear el
cartucho de batería.
GUARDE ESTAS
INSTRUCCIONES
Consejos para alargar al máximo la vida útil
de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el cartucho
de batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de la
batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10°C – 40°C (50°F - 104°F). Si un
cartucho de batería está caliente, déjelo enfriar
antes de cargarlo.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
realizar cualquier ajuste o comprobación en la
herramienta.
Instalación o desmontaje del cartucho de
batería
•Apague siempre la herramienta antes de insertar o
desmontar el cartucho de bateria.
•Para extraer el cartucho de la batería, extráigalo de
la herramienta a la vez que pulsa el botón en el
costado del cartucho.
•Para colocar la batería, alinee la lengüeta de la
batería con la canaleta de la carcasa y colóquela
en su lugar. Asegúrese siempre de que está
insertando la batería hasta el final, en donde hace
tope y emite un pequeño chasquido. Si todavía
puede ver la parte roja en la parte de arriba del
botón, significa que no estácompletamente
trabada. Empújela suavemente hacia adentro hasta
que no pueda ver la parte roja. Si esto no sucede,
puede que accidentalmente se caiga de la
herramienta ocasionando daños personales a
usted o a terceros.
•No emplee fuerza cuando inserte el cartucho de
batería. Si el cartucho no se desliza al interior
fácilmente, seráporque no se estáinsertando
correctamente.
Accionamiento del interruptor
PRECAUCIÓN:
•Antes de insertar el cartucho de batería en la
herramienta, compruebe siempre y cerciórese de
que el gatillo interruptor se acciona debidamente y
que vuelve a la posición “OFF”(apagado) cuando lo
suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo interruptor. La velocidad de la
herramienta aumenta incrementando la presión en el
gatillo. Suelte el gatillo interruptor para parar.
Freno eléctrico
Esta herramienta estáequipada con un freno eléctrico.
Si la herramienta dejase de parar enseguida
repetidamente después de soltar el gatillo interruptor,
pida a un centro de servicio Makita que le hagan el
mantenimiento.
1. Parte roja
2. Botón
3. Cartucho de
batería
1
2
3
007418
1. Gatillo
interruptor
1
007420
Other manuals for Makstar BDF452
2
Table of contents
Languages:
Other Makita Drill manuals

Makita
Makita 6096D User manual

Makita
Makita DF347D User manual

Makita
Makita DF331DZ User manual

Makita
Makita DHP459 User manual

Makita
Makita BDF440 User manual

Makita
Makita DHP483RMJ User manual

Makita
Makita 8280D Manual

Makita
Makita 6236D User manual

Makita
Makita BDF460 User manual

Makita
Makita 6270D User manual

Makita
Makita DHP482RF3J User manual

Makita
Makita 6223D User manual

Makita
Makita DF001G User manual

Makita
Makita DP3002 User manual

Makita
Makita 6501X User manual

Makita
Makita DF331D User manual

Makita
Makita 6261D User manual

Makita
Makita BDF343 User manual

Makita
Makita 6328D User manual

Makita
Makita M8101 User manual
