ENGLISH Explanation of general view
1 Button
2 Battery cartridge
3 Charging light
4 Fast charger
5 Bit
6 Sleeve
7 Switch trigger
8 Reversing switch lever
9 A side
10 B side
11 Clockwise
12 Counterclockwise
13 Screw
14 Set plate
15 Kg.cm
16 Fastening torque
17 Proper fastening torque for
18 Seconds
19 Fastening time
20 Limit mark
21 Screwdriver
22 Brush holder cap
SPECIFICATIONS
Model 6908D
Capacities
Machine screw ......................................... M4 – M8
Standard Bolt ......................................... M5 – M12
High tensile bolt ..................................... M5 – M10
No load speed (min
–1
) ............................... 0 – 2,200
Impacts per minute .................................... 0 – 2,800
Overall length ............................................... 171 mm
Net weight ....................................................... 1.4 kg
Rated voltage ........................................... D.C. 9.6 V
•Due to the continuing program of research and
development, the specifications herein are subject
to change without prior notice.
•Note: Specifications may differ from country to
country.
Safety hints
For your own safety, please refer to enclosed safety
instructions.
IMPORTANT SAFETY INSTRUCTIONS
FOR CHARGER & BATTERY
CARTRIDGE ENC001-3
1. SAVE THESE INSTRUCTIONS — This manual
contains important safety and operating
instructions for battery charger.
2. Before using battery charger, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
3. CAUTION — To reduce risk of injury, charge
only MAKITA type rechargeable batteries.
Other types of batteries may burst causing
personal injury and damage.
4. Do not expose charger to rain or snow.
5. Use of an attachment not recommended or
sold by the battery charger manufacturer may
result in a risk of fire, electric shock, or injury
to persons.
6. To reduce risk of damage to electric plug and
cord, pull by plug rather than cord when dis-
connecting charger.
7. Make sure cord is located so that it will not be
stepped on, tripped over, or otherwise sub-
jected to damage or stress.
8. Do not operate charger with damaged cord or
plug — replace them immediately.
9. Do not operate charger if it has received a
sharp blow, been dropped, or otherwise dam-
aged in any way; take it to a qualified service-
man.
10. Do not disassemble charger or battery car-
tridge; take it to a qualified serviceman when
service or repair is required. Incorrect reas-
sembly may result in a risk of electric shock or
fire.
11. To reduce risk of electric shock, unplug
charger from outlet before attempting any
maintenance or cleaning. Turning off controls
will not reduce this risk.
12. The battery charger is not intended for use by
young children or infirm persons without
supervision.
13. Young children should be supervised to
ensure that they do not play with the battery
charger.
14. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
15. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
ADDITIONAL SAFETY RULES FOR
CHARGER & BATTERY CARTRIDGE
1. Do not charge battery cartridge when tempera-
ture is BELOW 10°C (50°F) or ABOVE 40°C
(104°F).
2. Do not attempt to use a step-up transformer,
an engine generator or DC power receptacle.
3. Do not allow anything to cover or clog the
charger vents.
4. Always cover the battery terminals with the
battery cover when the battery cartridge is not
used.
4
6908D (E) (’100. 10. 12)

5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop, shake or strike battery.
9. Do not charge inside a box or container of any
kind. The battery must be placed in a well
ventilated area during charging.
ADDITIONAL SAFETY RULES
FOR TOOL ENB024-1
1. Be aware that this tool is always in an operat-
ing condition, because it does not have to be
plugged into an electrical outlet.
2. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring. Contact with a
‘‘live’’ wire will also make exposed metal parts
of the tool ‘‘live’’ and shock the operator.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
4. Hold the tool firmly.
5. Wear ear protectors.
SAVE THESE INSTRUCTIONS.
OPERATING INSTRUCTIONS
Installing or removing battery cartridge
(Fig. 1)
•Always switch off the tool before insertion or
removal of the battery cartridge.
•To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the
cartridge.
•To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place.Always insert it all the way until
it locks in place with a little click. If not, it may
accidentally fall out of the tool, causing injury to you
or someone around you.
•Do not use force when inserting the battery car-
tridge. If the cartridge does not slide in easily, it is
not being inserted correctly.
Charging (Fig. 2)
Your new battery cartridge is not charged. You will need to charge it before use. Use the fast charger Model
DC1411 to charge the battery cartridge.
Plug the fast charger into the proper AC voltage source. The charging light will flash in green color. Insert the
battery cartridge so that the plus and minus terminals on the battery cartridge are on the same sides as their
respective markings on the fast charger. Insert the cartridge fully into the port so that it rests on the charger port
floor. When the battery cartridge is inserted, the charging light color will change from green to red and charging
will begin. The charging light will remain lit steadily during charging. When the charging light color changes from
red to green, the charging cycle is complete. If you leave the battery cartridge in the charger after the charging
cycle is complete, the charger will switch into its ‘‘trickle charge (maintenance charge)’’ mode which will last
approximately 24 hours.After charging, unplug the charger from the power source. Refer to the table below for
the charging time.
Battery type Capacity (mAh) Number of cells Charging time with
fast charger DC1411
9122 2,000 8 Approx. 60 min.
9133 2,200 8 Approx. 65 min.
9134 2,600 8 Approx. 75 min.
9135 3,000 8 Approx. 90 min.
CAUTION:
•The fast charger Model DC1411 is for charging Makita battery cartridge. Never use it for other purposes or
for other manufacturer’s batteries.
•When you charge a new battery cartridge or a battery cartridge which has not been used for a long period of
time, it may not accept a full charge. This is a normal condition and does not indicate a problem. You can
recharge the battery cartridge fully after discharging it completely and recharging a couple of times.
6908D (E) (’100. 9. 26)
5

•If you charge a battery cartridge from a just-operated tool or a battery cartridge which has been left in a
location exposed to direct sunlight or heat for a long time, the charging light may flash in red color. If this
occurs, wait for a while. Charging will begin after the battery cartridge cools. The battery cartridge will cool
faster if you remove the battery cartridge from the fast charger.
•If the charging light flashes alternately in green and red color, a problem exists and charging is not possible.
The terminals on the charger or battery cartridge are clogged with dust or the battery cartridge is worn out or
damaged.
Trickle charge (Maintenance charge)
If you leave the battery cartridge in the charger to prevent spontaneous discharging after full charge, the
charger will switch into its ‘‘trickle charge (maintenance charge)’’mode and keep the battery cartridge fresh and
fully charged.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely discharged.
Always stop tool operation and charge the battery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room temperature at 10°C – 40°C (50°F – 104°F).
Let a hot battery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery cartridge when you do not use it for more than six months.
Installing or removing bit
Important:
Always be sure that the tool is switched off and the battery cartridge is removed before installing or removing
the bit.

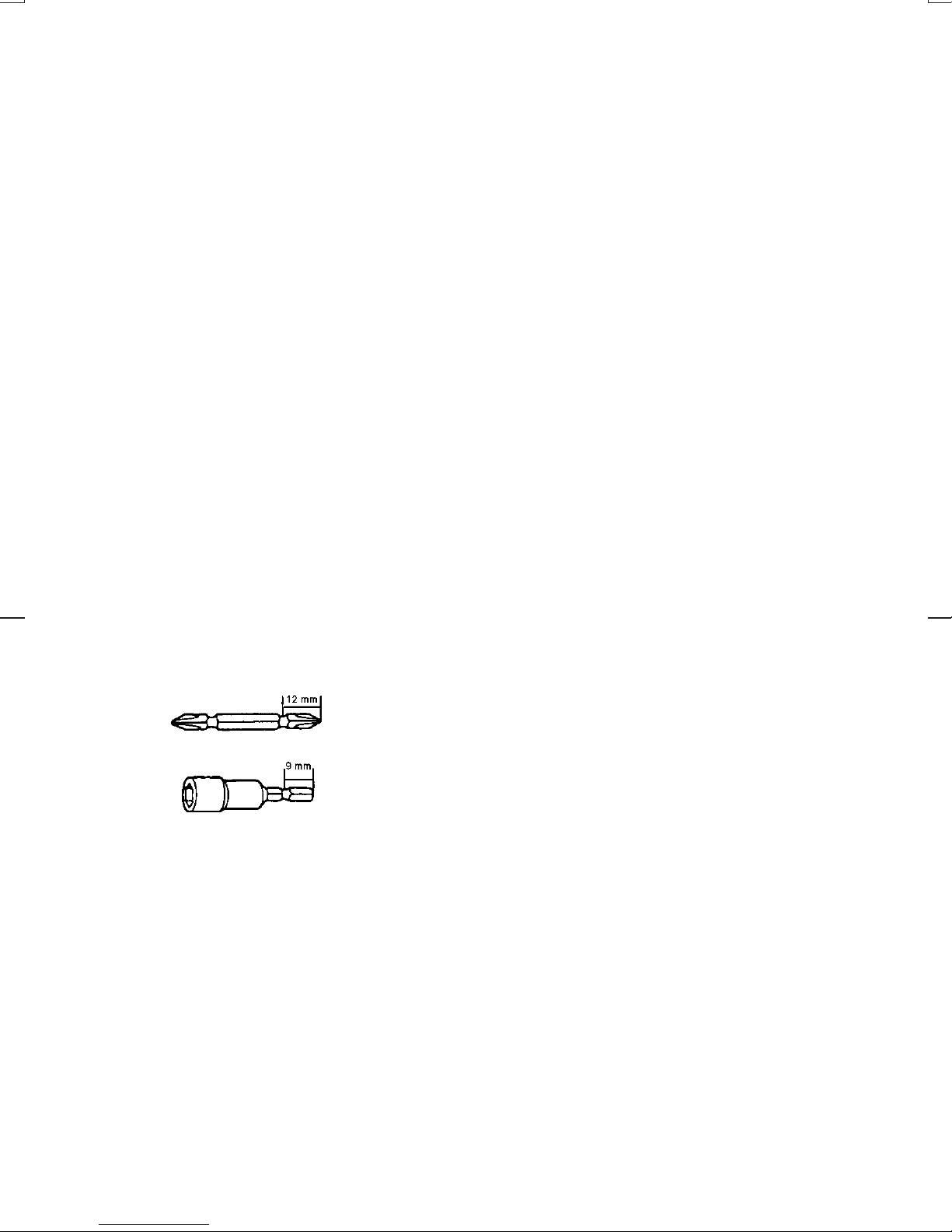

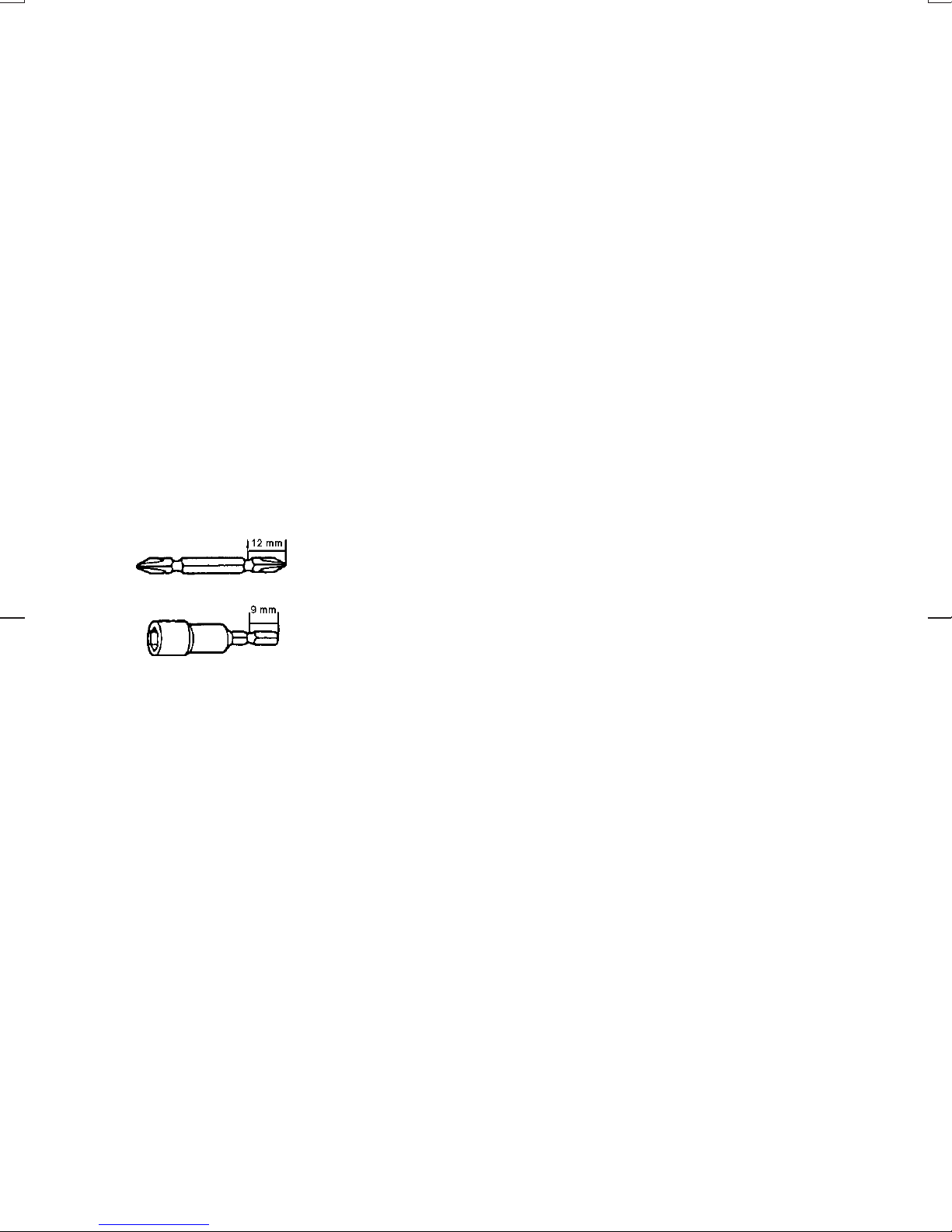

Use only the driver bit or socket bit shown in the figure below.
Do not use any other driver bit or socket bit.
To install the bit, pull the sleeve in the direction of the arrow and insert the bit into the sleeve as far as it will go.
Then release the sleeve to secure the bit. (Fig. 3)
To remove the bit, pull the sleeve in the direction of the arrow and pull the bit out firmly.
NOTE:
If the bit is not inserted deep enough into the sleeve, the sleeve will not return to its original position and the
bit will not be secured. In this case, try re-inserting the bit according to the instructions above.
Switch action (Fig. 4)
CAUTION:
Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the ‘‘OFF’’ position when
released.
To start the tool, simply pull the trigger. Tool speed is
increased by increasing pressure on the trigger.
Release the trigger to stop.
Reversing switch action (Fig. 5)
CAUTION:
•Always check the direction of rotation before opera-
tion.
•Use the reversing switch only after the tool comes to
a complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
•When not operating the tool, always set the revers-
ing switch lever to the neutral position.
This tool has a reversing switch to change the direc-
tion of rotation. Depress the reversing switch lever
from the A side for clockwise rotation or from the B
side for counterclockwise rotation. When the switch
lever is in the neutral position, the switch trigger
cannot be pulled.
Installing set plate (Fig. 6)
Always install the set plate when using battery car-
tridges 9100, 9102 or 9102A. Install the set plate on
the tool with the screw provided as shown in Fig. 6.
6
6908D (E) (’100. 10. 12)

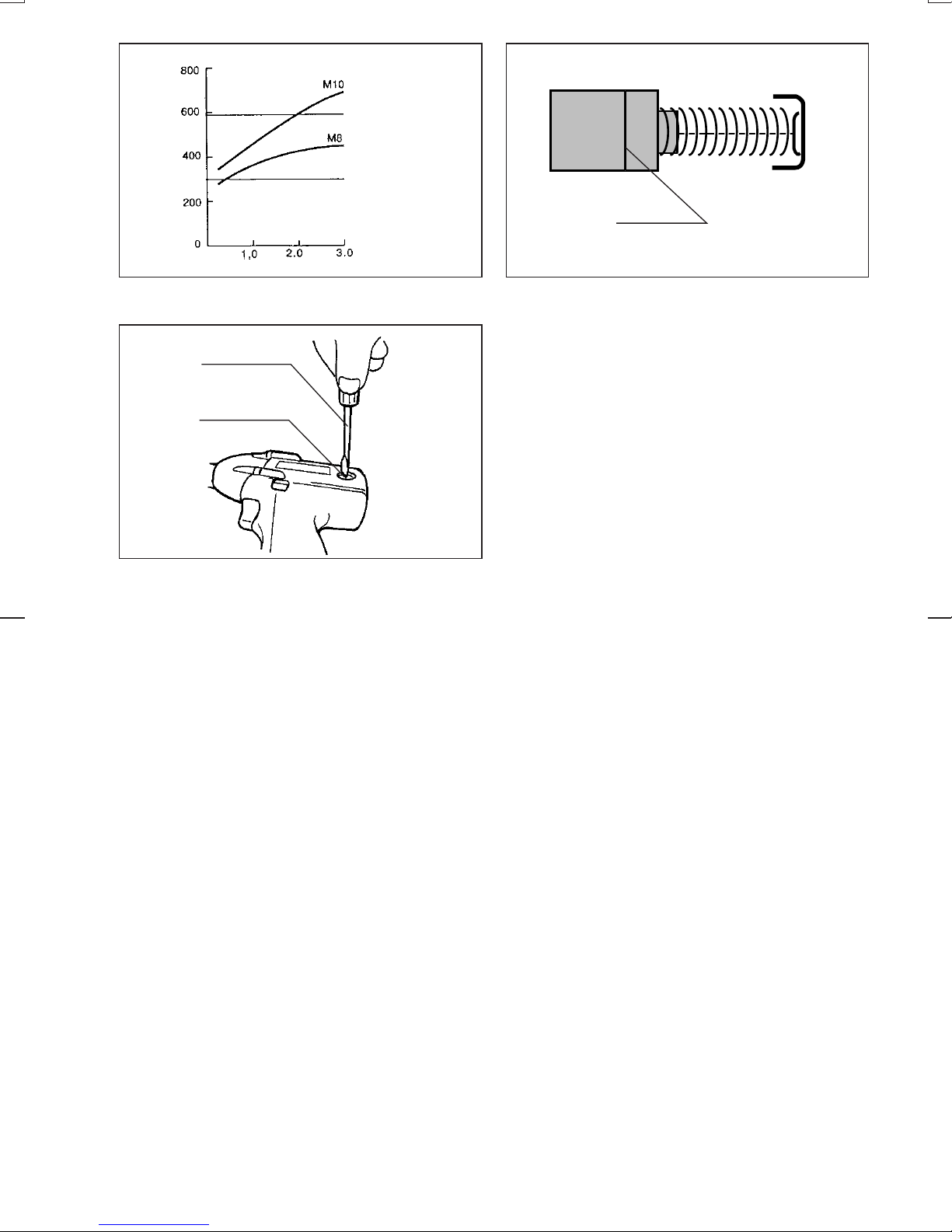

Operation (Fig. 7,8&9)
The proper fastening torque may differ depending
upon the kind or size of the screw/bolt, the material of
the workpiece to be fastened, etc. The relation
between fastening torque and fastening time is shown
in Fig. 7 for machine screw, Fig. 8 for standard bolt or
Fig. 9 for high tensile bolt.
Hold the tool firmly and place the point of the driver bit
in the screw head. Apply forward pressure to the tool
to the extent that the bit will not slip off the screw and
turn the tool on to start operation.
NOTE:
•When fastening screw M8 or smaller, carefully
adjust pressure on the switch trigger so that the
screw is not damaged.
•Hold the tool pointed straight at the screw.
•If you tighten the screw for a time longer than shown
in the figures, the screw or the point of the driver bit
may be overstressed, stripped, damaged, etc.
Before starting your job, always perform a test
operation to determine the proper fastening time for
your screw. When fastening a standard screw in a
steel plate, the proper fastening torque can be
obtained in an extremely short time (approx.
0.1 – 0.2 seconds). Turn the tool off as soon as the
impact sound is heard.
The fastening torque is affected by a wide variety of
factors including the following.
After fastening, always check the torque with a torque
wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket
bit will cause a reduction in the fastening torque.
3. Bolt
•Even though the torque coefficient and the class
of bolt are the same, the proper fastening torque
will differ according to the diameter of bolt.
•Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The manner of holding the tool or the material of
driving position to be fastened will affect the
torque.
5. Operating the tool at low speed will cause a
reduction in the fastening torque.
CAUTION:
If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Replacement of carbon brushes (Fig. 10 & 11)
Replace carbon brushes when they are worn down to
the limit mark. Both identical carbon brushes should
be replaced at the same time.
To maintain product safety and reliability, repairs,
maintenance or adjustment should be carried out by a
Makita Authorized Service Center.
6908D (E) (’100. 9. 28)
7

FRANÇAIS Descriptif
1 Clip
2 Batterie
3 Témoin de charge
4 Chargeur rapide
5 Embout
6 Manchon
7 Gâchette
8 Inverseur
9 Côté A
10 Côté B
11 Vers la droite
12 Vers la gauche
13 Vis
14 Capot arrière
15 Kg.cm
16 Couple de serrage
17 Couple de serrage
correct pour
18 Secondes
19 Temps de serrage
20 Limite d’usure
21 Tournevis
22 Bouchon du porte-charbon
SPECIFICATIONS
Modèle 6908D
Capacités
Vis à métaux ............................................ M4 – M8
Boulon standard ..................................... M5 – M12
Boulon à haute résistance ..................... M5 – M10
Vitesse à vide (min
–1
) ................................0–2200
Nombre de coups/mn. ...............................0–2800
Longueur totale ............................................ 171 mm
Poids net ......................................................... 1,4 kg
Tension nominale ..................................... 9,6 V D.C.
•Etant donné l’évolution constante de notre pro-
gramme de recherche et de développement, les
spécifications contenues dans ce manuel sont
sujettes à modification sans préavis.
•Note : Les spécifications peuvent varier suivant les
pays.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux con-
signes de sécurité qui accompagnent l’outil.
PRECAUTIONS TRES IMPORTANTES
POUR LE CHARGEUR ET
LA BATTERIE
1. CONSERVEZ CE MODE D’EMPLOI. — Ce
manuel contient des consignes de sécurité et
des directives d’utilisation importantes pour le
chargeur de batterie.
2. Avant d’utiliser le chargeur, veuillez lire toutes
les instructions, ainsi que les avertissements
inscrits sur (1) le chargeur, (2) la batterie et (3)
le produit utilisé avec la batterie.
3. ATTENTION — Pour réduire les risques de
blessure, ne rechargez que des batteries de
type rechargeable MAKITA. Les autres types
de batteries peuvent entraîner des blessures
et causer des dommages en éclatant.
4. N’exposez pas le chargeur à la pluie ou à la
neige.
5. L’utilisation d’un accessoire non recommandé
ou non vendu par le fabricant du chargeur
peut entraîner un risque d’incendie, de choc
électrique ou de blessure.
6. Pour réduire les risques d’endommagement
du cordon électrique et de la fiche, veuillez
débrancher le chargeur en tirant sur la fiche
plutôt que sur le cordon.
7. Assurez-vous que le cordon est placé de telle
sorte que personne ne puisse marcher dessus
ou trébucher, et qu’il ne soit sujet à aucun
dommage ou tension.
8. N’utilisez pas le chargeur si la fiche ou le
cordon est endommagé — remplacez la partie
endommagée immédiatement.
9. N’utilisez pas le chargeur s’il a reçu un coup
violent, a été échappé ou endommagé d’une
quelconque façon ; apportez-le chez un répa-
rateur qualifié.
10. Ne démontez ni le chargeur ni la batterie ;
apportez-les chez un réparateur qualifié lors-
que l’entretien ou une réparation s’avère
nécessaire. Un remontage incorrect peut
entraîner des risques de choc électrique ou
d’incendie.
11. Afin de réduire les risques de choc électrique,
débranchez le chargeur de la prise d’alimen-
tation avant de procéder à son entretien ou à
son nettoyage. Le fait de mettre les comman-
des en position d’arrêt n’entraîne pas une
diminution des risques.
12. Le chargeur n’est pas conçu pour être utilisé
sans surveillance par de jeunes enfants ou par
des personnes handicapées.
13. Les jeunes enfants doivent être surveillés
pour s’assurer qu’ils ne jouent pas avec le
chargeur.
14. Si la durée de fonctionnement devient exces-
sivement courte, cessez immédiatement l’uti-
lisation. Il pourrait en résulter un risque de
surchauffe, une possibilité de blessures, voire
une explosion.
15. Si l’électrolyte atteint vos yeux, rincez-les à
l’eau claire et consultez immédiatement un
médecin. Il pourrait en résulter la perte de la
vue.
PRECAUTIONS SUPPLEMENTAIRES
POUR LE CHARGEUR ET
LA BATTERIE
1. Ne rechargez pas la batterie lorsque la tempé-
rature est INFÉRIEURE À 10°C ou SUPÉ-
RIEURE À 40°C.
2. N’essayez pas d’utiliser de transformateur élé-
vateur, de générateur électrique ni de prise
d’alimentation CC.
3. Veillez à ce que rien ne recouvre ni ne bouche
les évents du chargeur.
8
6908D (F) (’100. 10. 12)

4. Quand la batterie n’est pas en service, recou-
vrez les bornes avec le capuchon de vinyle.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez pas les bornes avec un
matériau conducteur.
(2) Évitez de ranger la batterie dans un conte-
nant avec d’autres objets métalliques tels
que des clous, des pièces de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une forte décharge de courant, une sur-
chauffe, des brûlures, voire une panne de
courant.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température peut atteindre ou
dépasser 50°C (122°F).
7. Ne faites pas brûler la batterie même si elle est
très endommagée ou complètement usée. La
batterie pourrait exploser en prenant feu.
8. Prenez garde d’échapper, d’agiter ou de frap-
per la batterie.
9. Ne procédez pas à la charge à l’intérieur d’une
boîte ou d’un contenant quel qu’il soit. La
batterie doit être placée dans un endroit bien
ventilé pendant la charge.
Protection de l’environnement
(Pour la Suisse uniquement)
Afin de préserver l’environnement,
rapportez la batterie usagée aux
postes de ramassage officiel.
PRECAUTIONS SUPPLEMENTAIRES
POUR L’OUTIL
1. N’oubliez pas que cet outil est toujours en état
de fonctionner puisqu’il n’est pas besoin de le
brancher pour cela.
2. Tenez les outils par leurs surfaces de saisie
isolées lorsque vous effectuez un travail au
cours duquel l’outil tranchant risque d’entrer
en contact avec un filage caché. Le contact
avec un fil électrique sous tension peut mettre
les parties non isolées de l’outil sous tension
et électrocuter l’utilisateur.
3. Ayez toujours une assise ferme sous vos
pieds. Veillez à ce que personne ne se trouve
en-dessous de vous quand vous utilisez l’outil
en hauteur.
4. Tenez votre outil fermement.
5. Portez un casque anti-bruit.
CONSERVEZ CES INSTRUCTIONS.
MODE D’EMPLOI
Installation et retrait de la batterie (Fig. 1)
•Mettez toujours l’outil hors tension avant d’installer
ou de retirer la batterie.
•Pour retirer la batterie, sortez-la de l’outil en ap-
puyant sur les boutons des deux côtés de la batte-
rie.
•Pour insérer la batterie, alignez la languette de la
batterie sur la rainure du logement, et glissez la
batterie. Glissez-la bien toujours à fond jusqu’à ce
qu’elle se verrouille dans un petit déclic. Sinon, elle
risque de tomber accidentellement de l’outil, ce qui
pourrait vous blesser, vous ou d’autres personnes à
proximité.
•Ne forcez pas pour la faire entrer. Si elle ne rentre
pas facilement, c’est que vous ne l’insérez pas
correctement.
Recharge (Fig. 2)
La nouvelle batterie n’est pas chargée. Vous devrez donc la recharger avant de pouvoir l’utiliser. Pour cela,
utilisez le chargeur rapide modèle DC1411.
Branchez le chargeur rapide dans une prise secteur de la tension voulue. Le voyant de charge clignote en vert.
Introduisez la batterie de façon que ses bornes positive et négative soient du même côté que leurs indications
respectives sur le chargeur rapide lui-même. Enfoncez la batterie à fond dans l’orifice du chargeur de façon
qu’elle repose bien à plat sur le fond de l’orifice. Lorsque la batterie est insérée, le voyant de charge passe du
vert au rouge et la recharge commence. Le voyant de charge reste allumé en continu pendant toute la durée
de la recharge. Quand le témoin de charge passe du rouge au vert, le cycle de recharge est terminé. Si vous
laissez la batterie dans le chargeur lorsque le cycle de recharge est terminé, le chargeur passe en mode de
‘‘charge de compensation (charge d’entretien)’’, qui dure environ 24 heures. Après la recharge, débranchez le
chargeur de la prise secteur. Les durées de recharge sont indiquées dans le tableau ci-dessous.
Type de
batterie Capacité (mAh) Nombre d’accus Durée de recharge
avec le chargeur
rapide DC1411
9122 2 000 8 Environ 60 mn
9133 2 200 8 Environ 65 mn
9134 2 600 8 Environ 75 mn
9135 3 000 8 Environ 90 mn
6908D (F) (’100. 9. 26)
9

ATTENTION :
•Le chargeur rapide modèle DC1411 est conçu pour la recharge des batteries Makita. Ne l’utilisez jamais à
d’autres fins ni pour des batteries d’autres marques.
•Quand vous chargez une batterie neuve ou une batterie qui n’a pas été utilisée pendant longtemps, elle peut
ne pas se recharger complètement. Ceci est normal. Vous pourrez recharger la batterie complètement après
l’avoir déchargée à fond puis rechargée deux ou trois fois de suite.
•Si vous rechargez la batterie d’un outil qui vient juste de fonctionner ou une batterie qui est restée en plein
soleil ou à la chaleur pendant longtemps, il se peut que le voyant de charge clignote en rouge. Dans ce cas,
attendez quelques instants. La recharge commencera lorsque la batterie aura refroidi. La batterie refroidira
plus vite si vous la sortez du chargeur.
•Si le témoin de charge clignote alternativement en vert puis en rouge, c’est qu’ilyaunproblème et que la
recharge n’est pas possible. Les bornes du chargeur ou de la batterie sont recouvertes de poussière, ou la
batterie est usée ou endommagée.
Charge de compensation (charge d’entretien)
Si vous laissez la batterie dans le chargeur pour éviter toute décharge spontanée après une recharge
complète, le chargeur passe en mode de ‘‘charge de compensation (charge d’entretien)’’ pour maintenir la
batterie fraîche et rechargée à plein.
Conseils pour obtenir la durée de service maximale de la batterie
1. Rechargez la batterie avant qu’elle ne soit complètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement chargée.
Une surcharge réduira la durée de service de la batterie.
3. Rechargez la batterie à une température ambiante comprise entre 10°C et 40°C.
Si la batterie est chaude, laissez-la refroidir avant de la recharger.
4. Rechargez la batterie à hydrure métallique de nickel lorsqu’elle reste inutilisée pour plus de six mois.
Pose et dépose de l’embout
Important :
Vérifiez toujours que le contact est coupé et que la batterie est retirée avant de mettre ou d’enlever l’embout.
N’utilisez que la panne de l’embout ou la douille indiquées dans la figure ci-dessous.
Pour engager l’embout ou la douille, repoussez la bague vers l’avant (Fig. 3), introduisez l’accessoire bien à
fond, et relâchez la bague. Procédez de même pour retirer l’embout ou la douille.
Pour retirer l’embout, tirez la bague dans le sens de la flèche et tirez fermement sur l’embout.
NOTE :
Si l’embout n’est pas inséré à fond dans la bague, la bague ne reviendra pas à sa position d’origine et l’embout
ne sera pas immobilisé. Dans ce cas, recommencez en suivant les instructions ci-dessus.
Interrupteur (Fig. 4)
ATTENTION :
Avant d’insérer la batterie dans l’outil, assurez-vous
toujours que la gaˆchette fonctionne librement et
retourne en position ‘‘OFF’’ dès qu’on la relaˆche.
Pour démarrer, actionnez la gâchette. La vitesse de
l’outil s’accroıˆt quand on appuie sur la gaˆchette.
Relaˆchez-la pour arrêter.
Inverseur (Fig. 5)
ATTENTION :
•Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
•Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager
l’outil si vous changez le sens de rotation avant que
l’outil ne soit complètement arrêté.
•Lorsque vous ne vous servez pas de l’outil, mettez
toujours l’inverseur sur la position neutre.
10
6908D (F) (’100. 9. 28)

L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur
et déplacez-le à partir du côtéApour une rotation vers
la droite, ou à partir du côté B pour une rotation vers
la gauche. Lorsque l’inverseur est à la position neutre,
il n’est pas possible d’actionner la gâchette.
Installation du capot arrière (Fig. 6)
Installez toujours le capot arrière quand vous utilisez
les batteries 9100, 9102 ou 9102A. Fixez-le sur l’outil
avec la vis fournie, en procédant comme indiqué à la
Fig. 6.
Fonctionnement (Fig. 7, 8 et 9)
Le couple de serrage peut varier en fonction du type
ou de la dimension de la vis/du boulon, du matériau
de la pièce à fixer, etc. Le rapport entre le couple de
serrage et le temps de serrage est donné à la Fig. 7
pour les vis à métaux, à la Fig. 8 pour les boulons
standard, et à la Fig. 9 pour les boulons à haute
résistance.
Tenez votre outil fermement et placez la panne de
l’embout dans la tête de la vis. Appliquez à l’outil une
pression vers l’avant suffisante pour que la panne ne
glisse pas hors de la vis et mettez le contact.
NOTE :
•Quand vous fixez des vis M8 ou plus petites, réglez
délicatement la pression sur la gâchette de façon à
ne pas endommager la vis.
•Tenez votre outil bien droit sur la vis.
•Si vous devez serrer la vis durant un temps plus
long que celui qu’indiquent les courbes, c’est peut-
être que la vis ou l’embout sont comprimés,
émoussés, endommagés, etc. Avant de com-
mencer, pratiquez toujours un serrage-test afin de
déterminer le temps de serrage correct de votre vis.
Lorsque vous vissez une vis standard dans une
plaque d’acier, le couple de serrage correct peut
s’obtenir en un temps très bref (env. 0,1 – 0,2 sec.).
Coupez le contact aussitôt que le bruit d’impact se
fait entendre.
Le couple de serrage est affecté par une grande
variété de facteurs parmi lesquels figurent les sui-
vants.
Après serrage, vérifiez toujours le couple à l’aide
d’une clé dynanométrique.
1. Quand la batterie est presque complètement
déchargée, le voltage diminue et le couple de
serrage se trouve réduit.
2. Lame de tournevis ou douille
Si vous n’utilisez pas une lame de tournevis ou
une douille de la dimension correcte, vous diminu-
erez votre couple de serrage.
3. Boulon
•Même si le coefficient de couple et le type de
boulon sont les mêmes, le couple varie avec le
diamètre du boulon.
•Même si les diamètres des boulons sont les
mêmes, le couple de serrage correct diffèrera
selon le coefficient de couple, le type de boulon
et la longueur du boulon.
4. La façon de tenir l’outil ou la position de serrage
sur le matériau affecte également le couple.
5. L’utilisation de l’outil à basse vitesse réduira le
couple de serrage.
ATTENTION :
Si l’outil a fonctionné en continu jusqu’à ce que la
batterie ait été déchargée, laissez-le ensuite reposer
15 minutes avant de l’utiliser avec une nouvelle
batterie.
ENTRETIEN
ATTENTION :
Assurez-vous toujours que l’outil est hors tension et
que la batterie a été enlevée avant d’effectuer tout
travail sur l’outil.
Remplacement des charbons (Fig. 10 et 11)
Dès que l’un des charbons atteint son repère d’usure,
remplacez la paire (par des charbons de même type).
Pour maintenir la sécurité et la fiabilité du produit, les
réparations, l’entretien ou les réglages doivent être
effectués par le Centre d’Entretien Makita.
6908D (F) (’100. 9. 26)
11

DEUTSCH Übersicht
1 Verriegelungstaste
2 Akku
3 Ladekontrolleuchte
4 Ladegerät
5 Schraubendrehereinsatz
6 Werkzeugverriegelung
7 Elektronikschalter
8 Drehrichtungsumschalter
9 Seite A
10 Seite B
11 Rechtslauf
12 Linkslauf
13 Schraube
14 Verschlußklammer
15 Nm
16 Drehmoment
17 Richtiges Drehmoment für
18 Sekunden
19 Einschraubzeit
20 Verschleißgrenze
21 Schraubendreher
22 Bürstenhalterkappe
TECHNISCHE DATEN
Modell 6908D
Arbeitsleistung
Maschinenschrauben ............................... M4 – M8
Standardschraube .................................. M5 – M12
HV-Schraube .......................................... M5 – M10
Leerlaufdrehzahl ...............................0–2200min
-1
Leerlaufschlagzahl ............................0–2800min
-1
Gesamtlänge ................................................ 171 mm
Gewicht ........................................................... 1,4 kg
Nennspannung ................................................. 9,6 V
•Wir behalten uns vor, Änderungen im Zuge der
Entwicklung und des technischen Fortschritts ohne
vorherige Ankündigung vorzunehmen.
•Hinweis: Die technischen Daten können von Land
zu Land abweichen.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie
das Gerät benutzen.
WICHTIGE SICHERHEITSHINWEISE
1. BEWAHREN SIE DIESE ANLEITUNG GUT AUF
Diese Bedienungsanleitung enthält wichtige
Sicherheits- und Gebrauchsanweisungen für
das Ladegerät.
2. Lesen Sie vor der Benutzung des Ladegerätes
alle Anweisungen und Warnhinweise, die auf
(1) Ladegerät, (2) Akku und (3) Akkugerät
angebracht sind.
3. VORSICHT — Um Verletzungsgefahr zu redu-
zieren, dürfen nur MAKITA-Akkus verwendet
werden. Andere Akkutypen können platzen
und Verletzungen oder Sachschäden verursa-
chen.
4. Setzen Sie das Ladegerät weder Regen noch
Schnee aus.
5. Die Verwendung von Zubehör, das nicht vom
Ladegeräte-Hersteller empfohlen oder ver-
kauft wird, kann einen Brand, elektrische
Schläge oder Verletzungen verursachen.
6. Um Beschädigung des Netzsteckers und Netz-
kabels zu vermeiden, ziehen Sie beim Trennen
des Ladegerätes vom Stromnetz nicht am
Kabel, sondern nur am Stecker.
7. Verlegen Sie das Netzkabel so, dass niemand
darauf tritt oder darüber stolpert, und dass es
keinen sonstigen schädlichen Einflüssen oder
Belastungen ausgesetzt wird.
8. Betreiben Sie das Ladegerät nicht mit einem
beschädigten Netzkabel oder Netzstecker —
beschädigte Teile sind unverzüglich auszu-
wechseln.
9. Benutzen Sie das Ladegerät nicht, wenn es
einen harten Schlag erlitten hat, fallengelas-
sen oder sonstwie beschädigt worden ist, son-
dern bringen Sie es zu einem qualifizierten
Kundendiensttechniker.
10. Versuchen Sie nicht, Ladegerät oder Akku zu
zerlegen, sondern bringen Sie das Teil zu
einem qualifizierten Kundendiensttechniker,
wenn Wartungs- oder Reparaturarbeiten erfor-
derlich sind. Falscher Zusammenbau kann die
Ursache für elektrische Schläge oder einen
Brand sein.
11. Um die Gefahr von elektrischen Schlägen aus-
zuschließen, trennen Sie das Ladegerät vom
Stromnetz, bevor Sie mit Wartungs- oder Rei-
nigungsarbeiten beginnen. Das bloße Aus-
schalten des Gerätes bewirkt keine Verringe-
rung dieser Gefahr.
12. Das Ladegerät sollte nicht von kleinen Kin-
dern oder gebrechlichen Personen ohne
Beaufsichtigung benutzt werden.
13. Kleine Kinder sollten beaufsichtigt werden,
um sicherzugehen, dass sie nicht mit dem
Ladegerät spielen.
14. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von Über-
hitzung, möglichen Verbrennungen und sogar
einer Explosion.
15. Falls Elektrolyt in Ihre Augen gelangt,
waschen Sie sie mit sauberem Wasser aus,
und begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
ZUSÄTZLICHE SICHERHEITSREGELN
FÜR LADEGERÄT UND AKKU
1. Laden Sie den Akku nicht bei Temperaturen
UNTER 10°C oder ÜBER 40°C.
2. Das Ladegerät darf nicht an einen Aufwärts-
transformator, Generator oder eine
Gleichstrom-Steckdose angeschlossen wer-
den.
3. Achten Sie darauf, dass die Lüftungsschlitze
des Ladegerätes nicht abgedeckt oder blo-
kkiert werden.
12
6908D (G) (’100. 9. 26)

4. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht
benutzen.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behäl-
ter zusammen mit anderen Metallgegen-
ständen, wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromfluss, der Überhitzung, Verbrennun-
gen und einen Defekt zur Folge haben kann.
6. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen-
gelassen, Erschütterungen oder Stößen aus-
gesetzt wird.
9. Laden Sie den Akku niemals in einem Karton
oder einem geschlossenen Behälter. Der Akku
darf nur an einem gut belüfteten Ort geladen
werden.
Umweltschutz
Das Gerät ist mit einem Nickel-Cadmium-Akku aus-
gerüstet. Um eine umweltgerechte Entsorgung zu
gewährleisten, bitten wir Sie, folgende Punkte zu
beachten:
•Gemäß Europäischer Batterie-
richtlinie 91/157/EWG und natio-
naler Gesetzgebung (Batteriever-
ordnung) muß der verbrauchte
Akku bei einer öffentlichen Sam-
melstelle, bei Ihrem Makita Kun-
dendienst oder Ihrem Fachhändler
zum Recycling abgegeben wer-
den.
•Werfen Sie den verbrauchtenAkku
nicht in den Hausmüll, ins Feuer
oder ins Wasser.
(Nur für die Schweiz)
•Ihr Beitrag zum Umweltschutz:
Bringen Sie bitte die gebrauchte
Batterie an eine offizielle Sammel-
stelle zurück.
ZUSÄTZLICHE
SICHERHEITZSBESTIMMUNGEN
1. Beachten Sie, daß die Maschine stets
betriebsbereit ist, da sie nicht erst an eine
Stromquelle angeschlossen werden muß.
2. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen verborgene Kabel angebohrt werden
können. Bei Kontakt mit einem stromführen-
den Kabel werden die freiliegenden Metallteile
der Maschine ebenfalls stromführend, so dass
der Benutzer einen elektrischen Schlag erlei-
den kann.
3. Sorgen Sie für sicheren Stand und halten Sie
jederzeit Gleichgewicht. Stellen Sie sicher,
daß sich bei Einsatz der Maschine an hochge-
legenen Arbeitsplätzen keine Personen darun-
ter aufhalten.
4. Halten Sie die Maschine fest.
5. Tragen Sie stets einen Gehörschutz.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
BEDIENUNGSHINWEISE
Ein- und Ausbau des Akkus (Abb. 1)
•Schalten Sie vor dem Ein- bzw. Ausbau des Akkus
immer das Gerät ab.
•Um den Akku zu entfernen, die Verriegelungstaste
an beiden Seiten des Akkus drücken und den Akku
aus der Maschine herausziehen.
•Zum Einsetzen des Akkus die Erhebung am Akku-
Gehäuse auf die Nut im Maschinengehäuse aus-
richten und den Akku hineinschieben, bis er hörbar
einrastet, Andernfalls kann der Akku herausfallen.
•Beim Einsetzen desAkkus keine Gewalt anwenden.
Der Akku muß leicht in das Gerät einzuführen sein,
andernfalls überprüfen Sie die Position der Plus-
und Minusmarkierungen am Akku und
Maschinengehäuse.
6908D (G) (’100. 9. 26)
13

Laden (Abb. 2)
Der neue Akku muß vor der ersten Inbetriebnahme geladen werden. Verwenden Sie dazu das Makita-
Ladegerät DC1411.
Das Ladegerät an die Stromversorgung anschließen. Die Ladekontrolleuchte blinkt grün. Den Akku so
einsetzen, daß die Plus- und Minusmarkierungen des Akkus mit den entsprechenden Markierungen auf dem
Ladegerät übereinstimmen. Den Akku bis zum Anschlag in das Ladegerät schieben. Die Farbe der
Ladekontrolleuchte wechselt von grün auf rot, und der Ladevorgang beginnt. Während des gesamten
Ladevorgangs leuchtet die Ladekontrolleuchte. Der Ladevorgang ist abgeschlossen, wenn die Ladekon-
trolleuchte von rot auf grün wechselt. Wenn die Farbe der Ladekontrollampe von Rot nach Grün wechselt, ist
der Ladevorgang beendet. Wird der Akku nach Abschluß des Ladevorgangs im Ladegerät gelassen, schaltet
das Ladegerät auf den Erhaltungslademodus um, der etwa 24 Stunden andauert. Nach dem Laden das
Ladegerät vom Akku und vom Netz trennen. Die Ladezeiten sind in der nachfolgenden Tabelle aufgeführt.
Akku Kapazität (mAh) Anzahl der Zellen Ladezeit mit Schnellauflader
DC1411
9122 2 000 8 ca. 60 Min.
9133 2 200 8 ca. 65 Min.
9134 2 600 8 ca. 75 Min.
9135 3 000 8 ca. 90 Min.
VORSICHT:
•Verwenden Sie das Makita-Ladegerät DC1411 ausschließlich zum Laden von Makita-Akkus. Andere Akkus
können in diesem Ladegerät nicht aufgeladen werden.
•Wenn der Akku noch neu ist oder über einen längeren Zeitraum nicht verwendet wurde, kann er seine volle
Kapazität nicht entfalten. Durch mehrfaches Entladen und anschließendes Laden wird die volle Kapazität
wieder erreicht.
•Wenn Sie versuchen, einen noch warmen Akku zu laden, kann die Ladekontrolleuchte u.U. rot blinken. In
diesem Fall lassen Sie den Akku abkühlen. Danach den Akku erneut in das Ladegerät einsetzen.
•Wenn die Ladekontrolleuchte abwechselnd grün und rot blinkt, liegt eine Störung vor, der Akku kann nicht
aufgeladen werden. Die Kontakte des Ladegerätes bzw. des Akkus sind u.U. verschmutzt, oder der Akku ist
beschädigt bzw. verbraucht.
Erhaltungsladung
Wird der Akku im Ladegerät gelassen, um Selbstentladung nach einer vollen Ladung zu vermeiden, schaltet
das Ladegerät auf den Erhaltungslademodus um, so daß der Akku frisch und voll geladen bleibt.
Tips zur Erhaltung der maximalen Akkulebensdauer
1. Laden Sie den Akku, bevor er vollkommen entladen ist.
Schalten Sie stets die Maschine aus und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinelei-
stung bemerken.
2. Unterlassen Sie erneutes Laden eines voll geladenen Akkus.
Überladen verkürzt die Lebensdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur (10°C bis 40°C).
Lassen Sie einen heißen Akku vor dem Laden abkühlen.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt
worden ist.
Montage oder Demontage von Einsatzwerkzeugen
Wichtig:
Vergewissern Sie sich vor der Montage oder Demontage der Einsatzwerkzeuge, daß das Gerät abgeschaltet
und der Akku herausgenommen ist.
Für Deutschland wird die Werkzeugaufnahme nach DIN 3126, Form C6,3 ausgeliefert. Verwenden Sie daher
ausschließlich Einsatzwerkzeuge nach dieser Spezifikation.
14
6908D (G) (’100. 9. 26)

Zum Einsetzen der Einsatzwerkzeuge die Werkzeugverriegelung in Pfeilrichtung ziehen und das Ein-
satzwerkzeug bis kurz vor den Anschlag in die Werkzeugaufnahme stecken. Anschließend die Werkzeugver-
riegelung loslassen, um das Einsatzwerkzeug zu sichern. (Abb. 3)
Zum Entfernen des Einsatzwerkzeuges die Werkzeugverriegelung in Pfeilrichtung ziehen und das Ein-
satzwerkzeug kräftig herausziehen.
HINWEIS:
Sollte die Werkzeugverriegelung beim Sichern des Einsatzwerkzeuges nicht in die Ausgangsposition zurück-
kehren (Werkzeug läßt sich wieder herausziehen), ist der Einsetzvorgang zu wiederholen.
Schalterfunktion (Abb. 4)
VORSICHT:
Vor dem Einsetzen des Akkus in die Maschine stets
überprüfen, ob der Schalter ordnungsgemäß funk-
tioniert und beim Loslassen in die AUS-Stellung
zurückkehrt.
Zum Einschalten der Maschine den Schalter drücken,
zum Ausschalten den Schalter loslassen. Die Dreh-
zahl erhöht sich durch verstärkte Druckausübung auf
den Schalter.
Drehrichtungsumschalter (Abb. 5)
VORSICHT:
•Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
•Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Andernfalls
kann die Maschine beschädigt werden.
•Stellen Sie den Drehrichtungsumschalter bei Nicht-
gebrauch der Maschine stets auf die Neutralstel-
lung.
Mit dem Drehrichtungsumschalter kann die Drehrich-
tung verändert werden. Für Rechtslauf drücken Sie
auf die Seite A des Drehrichtungsumschalters, dür
Linkslauf auf die Seite B. In Neutralstellung des
Drehrichtungsumschalters kann der Elektronikschal-
ter verriegelt werden.
Montieren der Anschlagplatte (Abb. 6)
Bei Verwendung des Akkus 9100, 9102 oder 9102A
ist die Verschlußklammer zu montieren. Befestigen
Sie die Verschlußklammer wie in Abb. 6 gezeigt mit
der mitgelieferten Schraube.
Betrieb (Abb. 7. 8 u. 9)
Das richtige Drehmoment wird von der Schrauben-
größe und -festigkeit, dem Material des Werkstücks
usw. bestimmt. Abb. 7 zeigt den Zusammenhang
zwischen Drehmoment und Einschraubzeit für
Maschinenschrauben, Abb. 8 für Standardschrau-
ben, Abb. 9 hochfeste Schrauben.
Setzen Sie den Schraubendrehereinsatz senkrecht in
den Schraubenkopf, um eine Beschädigung von
Schraubenkopf und Schraubendrehereinsatz zu ver-
meiden. Den Schraubvorgang mit mäßiger Druckaus-
übung auf den Schraubenkopf durchführen.
HINWEIS:
•Bei Verwendung von Schrauben/Muttern der Größe
M8 oder kleiner führen Sie die Verschraubung mit
geringer Drehzahl aus, um ein Abreißen der
Schraube zu vermeiden.
•Führen Sie die Maschine senkrecht zur Werkstück-
oberfläche.
•Wird eine Schraubverbindung nach Erreichen des
Drehmomentes weiter angezogen, kann sowohl
das Einsatzwerkzeug als auch die Schraubverbin-
dung beschädigt werden. Führen Sie vor Arbeitsbe-
ginn Probeverschraubungen durch, um die richtige
Einschraubzeit zu bestimmen. Im harten Schraub-
fall wird das Drehmoment schlagartig aufgebaut
(ca. 0,1 – 0,2 sek.). Schalten Sie die Maschine bei
Erreichen des Drehmoments sofort ab.
Nach dem Anzugsvorgang sollte das richtige Dreh-
moment mit einem Drehmomentschlüssel kontrolliert
und ggf. nachgezogen werden.
Das Drehmoment unterliegt verschiedener Ein-
flußgrößen und Faktoren wie z. B.
1. Bei nachlassenderAkku-Spannung verringert sich
das Drehmoment.
2. Schraubendrehereinsatz/Einsatzwerkzeug
Werden Schraubenköpfe und Einsatzwerkzeuge
bzw. Schraubendrehereinsätze ungleicher Größe
oder Typs verwendet, kann das Drehmoment
nicht mehr erreicht werden.
3. Schrauben
•Das Drehmoment ist bei gleichem Schrauben-
typ bzw. Schraubfall abhängig vom Schrauben-
durchmesser.
•Schraubenlänge und Schraubenart bestimmen
bei gleichem Schraubdurchmesser das erziel-
bare Drehmoment.
4. Handhabung der Maschine und Materialart beein-
flussen das Drehmoment.
5. Betrieb mit reduzierter Drehzahl (Schlagzahl) ver-
mindert das Drehmoment.
VORSICHT:
Wird die Maschine ununterbrochen bis zur vollständi-
gen Entladung desAkkus benutzt, sollte die Maschine
15 Minuten lang abgeschaltet werden, bevor Sie mit
einem neuen Akku weiterarbeiten.
6908D (G) (’100. 9. 26)
15

WARTUNG
VORSICHT:
Vor Arbeiten am Gerät vergewissern Sie sich, daß
sich der Schalter in der ‘‘OFF’’-Position befindet und
der Akku aus dem Gerät entfernt ist.
Kohlebürsten wechseln (Abb. 10 u. 11)
Kohlebürsten ersetzen, wenn sie bis auf die Ver-
schleißgrenze abgenutzt sind. Beide Kohlebürsten
nur paarweise ersetzen.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes
zu gewährleisten, sollten Reparatur-, Wartungs-, und
Einstellarbeiten nur von Makita autorisierten Werk-
stätten oder Kundendienstzentren unter ausschließli-
cher Verwendung von Makita-Originalersatzteilen
ausgeführt werden.
16
6908D (G) (’100. 9. 26)

ITALIANO Visione generale
1 Bottone
2 Cartuccia batteria
3 Spia di carica
4 Caricatore rapido
5 Punta
6 Manicotto
7 Interruttore
8 Interruttore di inversione
9 Lato A
10 Lato B
11 Senso orario
12 Senso antiorario
13 Vite
14 Piastra di fissaggio
15 Kg·cm
16 Coppia di serraggio
17 Coppia di serraggio corretta
per
18 Secondi
19 Tempo di serraggio
20 Segno limite
21 Cacciavite
22 Tappo portaspazzole
DATI TECNICI
Modello 6908D
Capacità
Viti per macchinario ................................. M4 – M8
Bullone standard .................................... M5 – M12
Bullone altamente duttile ....................... M5 – M10
Velocità a vuoto (min
–1
) ............................. 0 – 2.200
N°. colpi/min. .............................................. 0 – 2.800
Lunghezza totale ......................................... 171 mm
Peso netto ....................................................... 1,4 kg
Tensione nominale ..................................... 9,6 V DC
•
Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
•Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
ISTRUZIONI DI SICUREZZA
IMPORTANTI PER CARICATORI
E BATTERIE A CARTUCCIA
1. CONSERVARE QUESTE ISTRUZIONI. Questo
manuale contiene importanti istruzioni per la
sicurezza e il funzionamento del caricabatte-
ria.
2. Prima di usare il caricabatteria, leggere tutte le
istruzioni e gli avvertimenti cautelativi su (1) il
caricabatteria, (2) la batteria e (3) il prodotto
che utilizza la batteria.
3. ATTENZIONE — Per ridurre il pericolo di
lesioni, caricare soltanto le batterie ricaricabili
MAKITA. Gli altri tipi di batterie potrebbero
scoppiare causando lesioni personali e danni.
4. Non esporre il caricatore alla pioggia o neve.
5. L’uso di un accessorio non raccomandato o
venduto dal produttore del caricabatteria
potrebbe causare un incendio, scosse elettri-
che o lesioni alle persone.
6. Per ridurre il rischio di danneggiare la spina
del cavo elettrico e il cavo stesso, staccare il
cavo dalla presa di corrente prendendolo per
la spina e non tirando il cavo.
7. Accertarsi che il cavo non si trovi dove può
essere calpestato o potrebbe far inciampare, o
dove potrebbe essere soggetto a danni o sol-
lecitazioni.
8. Non far funzionare il caricatore se il cavo o la
spina sono danneggiati. Sostituire invece
immediatamente il cavo o la spina.
9. Non far funzionare il caricatore se ha ricevuto
un forte colpo, è caduto o è stato altrimenti
danneggiato in un qualsiasi modo. Farlo ripa-
rare da un tecnico qualificato.
10. Non smontare il caricatore o la cartuccia bat-
teria. Portarlo da un tecnico qualificato se ha
bisogno di un intervento di manutenzione o se
deve essere riparato. Se viene rimontato in
modo sbagliato, c’è pericolo di scosse elettri-
che o d’incendio.
11. Per ridurre il rischio di scosse elettriche, stac-
care il caricatore dalla presa di corrente prima
di un intervento di manutenzione o di una
riparazione. La disattivazione dei suoi
comandi non riduce tale rischio.
12. Il caricatore non deve essere usato dai bam-
bini o dai malati senza supervisione.
13. Fare attenzione che i bambini non giochino
con il caricabatteria.
14. Se il tempo di funzionamento diventa eccessi-
vamente corto, smettere immediatamente di
usare l’utensile, perché potrebbe surriscal-
darsi con pericolo di bruciature ed anche di
esplosione.
15. Se l’elettrolito dovesse finire negli occhi,
sciacquarli con acqua pulita e rivolgersi imme-
diatamente a un medico. C’è pericolo di per-
dita dela vista.
ULTERIORI REGOLE DI SICUREZZA
PER CARICATORI E BATTERIE
A CARTUCCIA
1. Non caricare la cartuccia batteria se la tempe-
ratura è sotto i 10°C o sopra i 40°C.
2. Non cercare di usare un trasformatore survol-
tore, un generatore per motori o una presa di
corrente in corrente continua.
3. Fare attenzione che niente copra o intasi le
aperture di ventilazione del caricatore.
4. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia batteria.
6908D (It) (’100. 10. 12)
17

5. Fare attenzione a non cortocircuitare la car-
tuccia batteria:
(1) Non toccare i terminali con materiali con-
duttivi.
(2) Non mettere la cartuccia batteria in un
contenitore insieme con altri oggetti metal-
lici, come chiodi, monete, ecc.
(3) Non esporre la cartuccia batteria all’acqua
o alla pioggia.
Un cortocircuito della batteria potrebbe cau-
sare un grande flusso di corrente, un surri-
scaldamento, bruciature od anche un guasto.
6. Non riporre l’utensile e la cartuccia batteria
dove la temperatura potrebbe superare i 50°C.
7. Non incinerare la cartuccia batteria, anche se
è molto danneggiata o completamente usu-
rata. La cartuccia batteria potrebbe esplodere
nel fuoco.
8. Stare attenti a non far cadere, scuotere o dare
colpi alla batteria.
9. Non caricare la batteria dentro una scatola od
altro contenitore di altro tipo. Durante la carica
la batteria deve essere messa in un posto ben
ventilato.
(Per la Svizzera soltanto)
Protezione dell’ambiente
La Vostra contribuzione per la
protezione del ambiente:
Porta la batteria al collettivo ufficiale.
ULTERIORI REGOLE DI SICUREZZA
PER L’UTENSILE
1. Tener presente che questo utensile è sempre
in condizione di cominciare la lavorazione
perché non ha bisogno di essere inserito in
nessuna presa di corrente.
2. Tenere l’utensile per le superfici di presa iso-
late quando si esegue una operazione durante
la quale potrebbe fare contatto con fili elettrici
nascosti. Il contatto con un filo elettrico ‘‘sotto
tensione’’ mette anche le parti metalliche del-
l’utensile ‘‘sotto tensione’’, con pericolo di
scosse per l’operatore.
3. Assicurarsi sempre di avere i piedi sul sicuro.
Assicurarsi che non c’è nessuno aldisotto,
quando si usa l’utensile in posizioni alte.
4. Tenere l’utensile ben fermo in mano.
5. Indossare protettori delle orecchie.
CONSERVATE QUESTE ISTRUZIONI.
ISTRUZIONI PER L’USO
Installazione o rimozione della cartuccia
batteria (Fig. 1)
•Spegnere sempre la motosega prima di inserire o di
rimuovere la cartuccia batteria.
•Per rimuovere la cartuccia batteria, estrarla dalla
motosega schiacciando i pulsanti su entrambi i lati
della cartuccia.
•Per inserire la cartuccia batteria, allineare la lin-
guetta sulla cartuccia batteria con la scanalatura
dell’alloggiamento e spingerla in posizione. Inserirla
sempre completamente finché si blocca in posi-
zione con un piccolo scatto. In caso contrario,
potrebbe cadere fuori dalla motosega ferendo l’ope-
ratore o chi è vicino.
•Non usare forza per inserire la cartuccia batteria. Se
non scorre dentro facilmente, vuol dire che non è
inserita correttamente.
Carica (Fig. 2)
La nuova cartuccia batteria non è carica. Essa deve essere caricata prima dell’uso. Per caricare la cartuccia
batteria, usare il caricatore rapido modello DC1411.
Collegare la spina del caricatore rapido ad una presa di corrente con la tensione nominale corretta. La spia di
carica lampeggia in verde. Inserire la cartuccia batteria in modo che i suoi terminali più e meno si trovino sullo
stesso lato dei segni rispettivi sul caricatore rapido. Inserire completamente la cartuccia batteria nella porta, in
modo che si trovi adagiata sul pavimento della porta del caricatore. Quando si inserisce la cartuccia batteria,
il colore della spia di carica cambia da verde a rosso e la carica comincia. La spia di carica rimane accesa
continuamente durante la carica. La carica è completa quando il colore della spia cambia da rosso a verde. Se
si lascia la cartuccia batteria nel caricatore dopo il completamento del ciclo di carica, il caricatore si dispone nel
modo di ‘‘carica centellinare (carica di manutenzione)’’ che dura circa 24 ore. Dopo la carica, staccare la spina
del cavo di alimentazione del caricatore dalla presa di corrente. Per il tempo di carica, riferirsi alla tabella sotto.
Tipo di
batteria Capacità (mAh) Numero di celle Tempo di carica con
il caricatore rapido
DC1411
9122 2.000 8 60 minuti circa
9133 2.200 8 65 minuti circa
9134 2.600 8 75 minuti circa
9135 3.000 8 90 minuti circa
18
6908D (It) (’100. 9. 26)

ATTENZIONE:
•Il caricatore rapido modello DC1411 serve a caricare la cartuccia batteria Makita. Non usarlo per altri scopi
o per caricare le batterie di un altro fabbricante.
•Quando si carica una nuova cartuccia batteria o una cartuccia batteria che non è stata usata per un lungo
periodo di tempo, essa potrebbe non accettare una carica piena. Ciò è normale e non indica un difetto. La
cartuccia batteria può essere ricaricata completamente dopo che è stata scaricata completamente e
ricaricata un paio di volte.
•Se si ricarica la cartuccia batteria di una motosega appena usata, oppure una cartuccia batteria che è rimasta
esposta per un lungo periodo di tempo alla luce diretta del sole o al calore, la spia di carica potrebbe
lampeggiare in rosso. In tal caso, aspettare qualche tempo. La carica comincia dopo che la cartuccia batteria
si è raffreddata. La cartuccia batteria si raffredda più rapidamente se la si toglie dal caricatore rapido.
•Se la spia di carica lampeggia alternativamente in verde e in rosso, vuol dire che c’è un problema e la carica
non è possibile. Probabilmente, i terminali del caricatore o della cartuccia batteria sono intasati di polvere,
oppure la cartuccia batteria è usurata o danneggiata.
Carica centellinare (carica di manutenzione)
Se si lasciano le cartucce batteria nel caricatore per evitare che si scarichino da sole dopo una carica completa,
il caricatore si dispone nel modo di ‘‘carica centellinare (carica di manutenzione)’’ e mantiene le cartucce
batteria completamente cariche.
Suggerimenti per prolungare al massimo la vita della cartuccia batteria
1. Caricare la cartuccia batteria prima che si scarichi completamente.
Smettere sempre di usare l’utensile e caricare la cartuccia batteria quando si nota una diminuzione di
potenza dell’utensile.
2. Non si deve mai caricare una cartuccia batteria completamente carica.
La carica eccessiva riduce la vita di servizio della cartuccia batteria.
3. Caricare la cartuccia batteria ad una temperatura ambiente compresa tra i 10°C e i 40°C.
Aspettare che una cartuccia batteria calda si raffreddi prima di caricarla.
4. Caricare la batteria ibrida al nichel-metallo se non la si usa per più di sei mesi.
Installazione e rimozione della punta
Importante:
Prima di installare o di rimuovere la punta, accertarsi sempre che l’utensile sia spento e che la cartuccia batteria
sia stata rimossa.
Usare soltanto la punta o il portapunta mostrati nella illustrazione sotto.
Non usare altri tipi di punte o di attacchi esagonali per punte.
Per installare la punta, tirare il manicotto nella direzione della freccia e inserire la punta nel manicotto finché
non puo` andare piu` oltre. Rilasciare poi il manicotto per fissare la punta. (Fig. 3)
Per togliere la punta, tirare il manicotto nella direzione della freccia e tirar fuori con forza la punta.
NOTA:
Se la punta non è inserita abbastanza profondamente nel manicotto, questo non puo` tornare sulla sua
posizione originale e la punta non si fissa. In tal caso, provare a inserire di nuovo la punta seguendo le istruzioni
sopra.
6908D (It) (’100. 9. 28)
19

Operazione dell’interruttore (Fig. 4)
ATTENZIONE:
Prima di inserire le batterie a cartuccia nell’utensile
sempre controllare che l’interruttore a grilletto fun-
ziona come si deve e ritorna alla posizione OFF
quando viene rilasciato.
Per mettere in moto l’utensile semplicemente schiac-
ciare il grilletto. La velocità dell’utensile cresce con
l’aumento di pressione sul grilletto dell’interruttore.
Per fermarlo lasciare andare il grilletto.
Funzionamento dell’interruttore di inversione
(Fig. 5)
ATTENZIONE:
•Controllare sempre la direzione di rotazione prima
di usare l’utensile.
•Usare l’interruttore di inversione soltanto dopo che
l’utensile si è arrestato completamente. Il cambia-
mento della direzione di rotazione prima dell’arresto
dell’utensile potrebbe danneggiarlo.
•Posizionare sempre la leva dell’interruttore di inver-
sione sulla posizione neutra quando non si usa
l’utensile.
Questo utensile è dotato di un interruttore di inver-
sione, per cambiare la direzione di rotazione. Schiac-
ciare la leva dell’interruttore di inversione dal lato A
per la rotazione in senso orario, oppure dal lato B per
la rotazione in senso antiorario. Quando la leva
dell’interruttore si trova sulla posizione neutra non è
possibile schiacciare il grilletto dell’interruttore.
Installazione della piastra di fissaggio (Fig. 6)
Installare sempre la piastra di fissaggio per usare le
cartucce batteria 9100, 9102 o 9102A. Installare la
piastra di fissaggio sull’utensile con la vite fornita,
come mostrato nella Fig. 6.
Funzionamento (Fig. 7,8e9)
La coppia di serraggio corretta potrebbe differire
secondo il tipo o le dimensioni della vite/bullone, il
materiale del pezzo da lavorare da fissare, ecc. Il
rapporto tra la coppia di serraggio e il tempo di
serraggio è mostrato nella Fig. 7 per la vite comune,
nella Fig. 8 per il bullone standard e nella Fig. 9 per il
bullone altamente duttile.
Tenere l’utensile ben fermo e piazzare il taglio della
punta sulla testa della vite. Applicare una ulteriore
pressione sull’utensile in modo che la punta non slitti
fuori della vite e mettere in moto l’utensile per com-
inciare la lavorazione.
NOTA:
•Per stringere una vite M8 o più piccola, regolare con
cura la pressione sull’interruttore in modo da non
danneggiarla.
•Tenere l’utensile puntato direttamente verso la vite.
•Se avvitate la vite per un tempo piu` lungo che quello
indicato nella tabella, la vite oppure il taglio della
punta possono essere messe sotto una pressione
troppo forte, essere strappate via, venire danneg-
giate, etc. Prima di cominciare la lavorazione, sem-
pre fare una prova per determinare il tempo adatto
di torsione della vostra vite. Quando si avvita una
vite standard su una lastra di acciaio la torsione
adatta puo` essere ottenuta in un periodo di tempo
estremamente corto (approssimativamente
da 0,1 – 0,2 secondi). Fermare l’utensile non
appena si sente il suono di resistenza.
La forza di torsione dipende da perecchi fattori tra i
quali si possono notare i seguenti.
Dopo aver effettuata la torsione, sempre controllare la
torsione con una chiave di torsione.
1. Quando la batteria é quasi completamente scari-
cata, il voltaggio si abbasserà e anche la forza di
torsione sarà ridotta.
2. Punta a taglio oppure punta a mandrino
Lo sbaglio nell’uso di una punta a taglio oppure di
una punta a mandrino dalle dimensioni non adatte
puo` causare una riduzione nell’azione di torsione.
3. Bullone
•Sebbene il coefficiente di torsione e la classe del
bullone sono gli stessi, la forza di torsione
propria differisce a seconda del diametro del
bullone.
•Sebbene i diametri dei bulloni sono gli stessi, la
forza propria di torsione dipende dal coeficiente
di torsione, la classe dei bulloni e la loro lung-
hezza.
4. Il modo di tenere l’utensile oppure il materiale
nella posizione di stringimento avrà degli effetti
sulla torsione.
5. Far funzionare il trapano a bassa velocità significa
ridurre la forza di torsione.
ATTENZIONE:
Se l’utensile è stato usato in continuazione fino
all’esaurimento della batteria a cartuccia, lasciare
l’utensile a riposo per 15 minuti prima di riprendere
con una batteria nuova.
MANUTENZIONE
ATTENZIONE:
Prima di effettuare ogni tipo di lavoro sull’utensile,
assicuratevi sempre che essa sia spenta e che la
batteria sia rimossa.
Sostituzione delle spazzole di carbone
(Fig. 10 e 11)
Sostituite la spazzole di carbone quando sono usu-
rate fino alla linea di delimitazione. Sostituite
entrambe le spazzole con tipi di spazzole identici.
Per mantenere la sicurezza e l’affidabilità del pro-
dotto, le riparazioni, la manutenzione o le regolazioni
dovrebbero essere eseguite da un centro di assi-
stenza Makita autorizzato.
20
6908D (It) (’100. 9. 26)
