Makita tw1000 User manual

1
GB Impact Wrench INSTRUCTION MANUAL
SMutterdragare BRUKSANVISNING
NSlagskrutrekker BRUKSANVISNING
FIN Iskevä mutterinväännin KÄYTTÖOHJE
LV Triecienuzgriežņatslēga LIETOŠANAS INSTRUKCIJA
LT Smūginis veržliasukis NAUDOJIMO INSTRUKCIJA
EE Löökmutrivõti KASUTUSJUHEND
RUS Ударный гайковерт
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
TW1000

2
B
A
1
1 005970
12
2 005971
1
2
3 005973
1
2
4 005972
1
5 001145
1
6 005974
12
7 005975

3
ENGLISH (Original instructions)
Explanation of general view
1-1. Switch trigger
2-1. Side grip
2-2. Groove
3-1. Socket
3-2. Anvil
4-1. O-ring
4-2. Pin
5-1. Limit mark
6-1. Protector
7-1. Brush holder cap
7-2. Screwdriver
SPECIFICATIONS
Model TW1000
Standard bolt M22 - M30
Capacities High tensile bolt M22 - M24
Square drive 25.4 mm
No load speed (min-1) 1,400
Impacts per minute 1,500
Max. fastening torque 1000 N.m
Overall length 382 mm
Net weight 8.6 kg
Safety class /II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE036-1
Intended use
The tool is intended for fastening bolts and nuts.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 103 dB(A)
Sound power level (LWA) : 114 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode : impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah) : 17.5 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Impact Wrench
Model No./ Type: TW1000
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745

4
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB009-6
IMPACT WRENCH SAFETY
WARNINGS
1. Hold power tool by insulated gripping surfaces,
when performing an operation where the
fastener may contact hidden wiring or its own
cord.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Wear ear protectors.
3. Check the socket carefully for wear, cracks or
damage before installation.
4. Hold the tool firmly.
5. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
6. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
• Change the direction of rotation only when the tool
comes to a complete stop. Changing it before the
tool stops may damage the tool.
The switch is reversible, providing either clockwise or
counterclockwise rotation. To start the tool, simply pull
the lower part (A) of the switch trigger for clockwise or
the upper part (B) for counterclockwise. Release the
switch trigger to stop.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing side grip (auxiliary handle)
Fig.2
Fit the side grip into the groove on the hammer case and
fasten securely.
The grooves for the side grip installation are located in
two positions. Install it at the proper position according to
your work.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and
inconsistent fastening torque and/or damage to the bolt
or nut.
Installing or removing socket
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing the socket.
Fig.3
For socket without O-ring and pin
To install the socket, push it onto the anvil of the tool until
it locks into place.
To remove the socket, simply pull it off.
For socket with O-ring and pin
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the

5
original position in the socket groove to retain the pin. To
remove the socket, follow the installation procedures in
reverse.
Fig.4
OPERATION

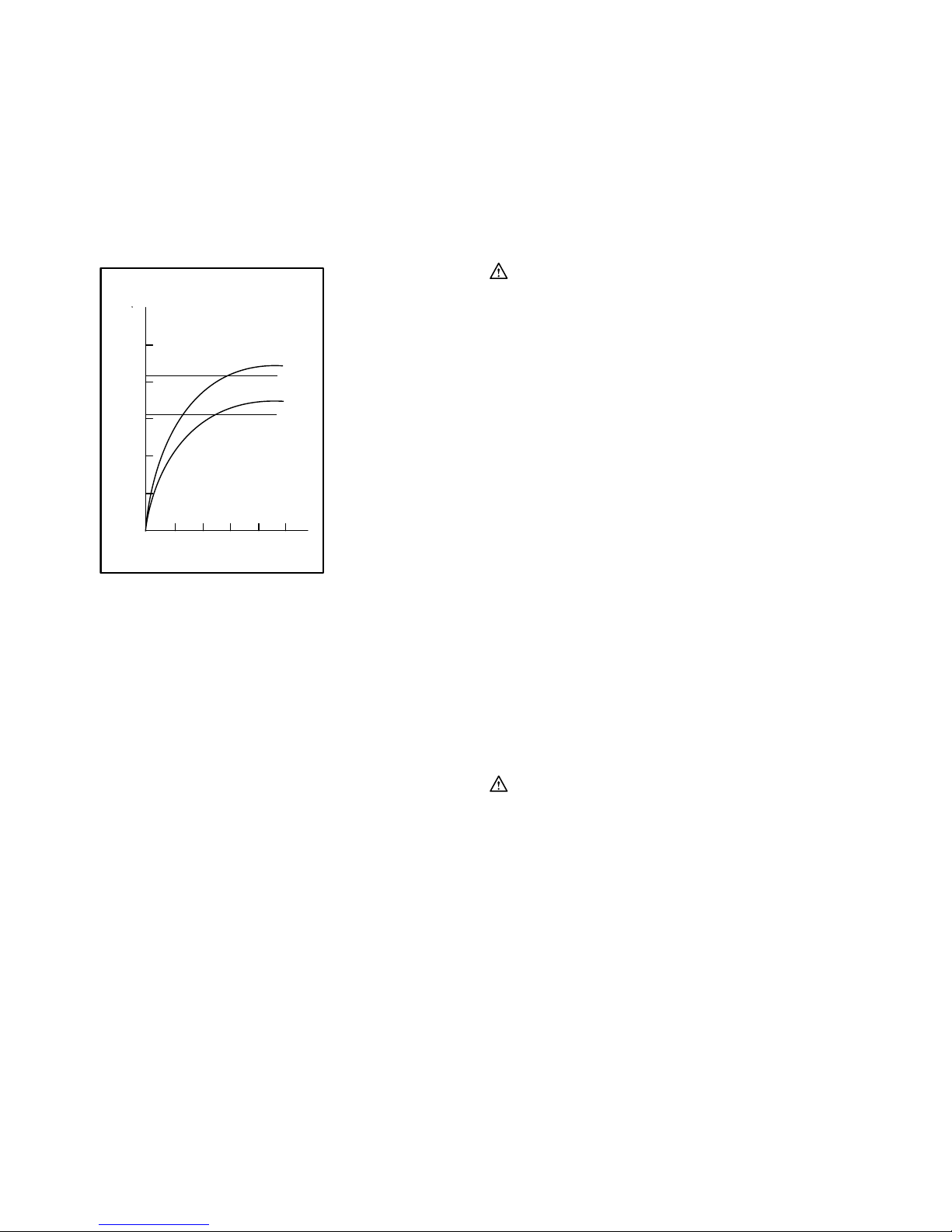

The proper fastening torque may differ depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the figure.
N m
Fastening torque
Fastening time (S)
M24
M22
High tensile bolt
M24
M22
200
400
600
800
1000
012345
006018
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• Hold the tool pointed straight at the bolt or nut.
• Excessive fastening torque may damage the
bolt/nut or socket. Before starting your job, always
perform a test operation to determine the proper
fastening time for your bolt or nut.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. Voltage
Voltage drop will cause a reduction in the
fastening torque.
2. Socket
• Failure to use the correct size socket will
cause a reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening
torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper
fastening torque will differ according to the
diameter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the
impact wrench. Compensate by fastening for a
longer period of time.
5.
The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
Replacing carbon brushes
Fig.5
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Remove the protector. Use a screwdriver to remove the
brush holder caps. Take out the worn carbon brushes,
insert the new ones and secure the brush holder caps.
Fig.6
Fig.7
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Extension bar
• Side grip
• Socket
• Plastic carrying case

6
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Avtryckare
2-1. Sidohandtag
2-2. Spår
3-1. Hylsa
3-2. Drivtapp
4-1. O-ring
4-2. Stift
5-1. Slitmarkering
6-1. Skydd
7-1. Kolhållarlock
7-2. Skruvmejsel
SPECIFIKATIONER
Modell TW1000
Standardbult M22 - M30
Kapacitet Höghållfast bult M22 - M24
Fyrkantig drivtapp 25,4 mm
Obelastat varvtal (min-1) 1 400
Slag per minut 1 500
Max. åtdragningsmoment 1 000 N.m
Längd 382 mm
Vikt 8,6 kg
Säkerhetsklass /II
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationerna kan variera mellan olika länder.
• Vikt i enlighet med EPTA-procedur 01/2003
ENE036-1
Användningsområde
Verktyget är avsett för åtdragning av bultar och muttrar.
ENF002-2
Strömförsörjning
Maskinen får endast anslutas till elnät med samma
spänning som anges på typplåten och med enfasig
växelström. De är dubbelisolerade och får därför också
anslutas i ojordade vägguttag.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Ljudtrycksnivå (LpA): 103 dB(A)
Ljudtrycksnivå (LWA): 114 dB(A)
Mättolerans (K) : 3 dB(A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Arbetsläge: maskinens maximala moment för
slagåtdragning
Vibrationsemission (ah) : 17,5 m/s2
Mättolerans (K): 1,5 m/s2
ENG901-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
VARNING!
• Viberationsemissionen under faktisk användning
av maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen
används.
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med i
beräkningen alla delar av användandet såsom
antal gånger maskinen är avstängd och när den
körs på tomgång samt då startomkopplaren
används).
ENH101-15
Gäller endast Europa
EU-konformitetsdeklaration
Vi Makita Corporation som ansvariga tillverkare
deklarerar att följande Makita-maskin(er):
Maskinbeteckning:
Mutterdragare
Modellnr./ Typ: TW1000
är för serieproduktion och
Följer följande EU-direktiv:
2006/42/EC
Och är tillverkade enligt följande standarder eller
standardiseringsdokument:
EN60745

7
Den tekniska dokumentationen förs av vår auktoriserade
representant i Europa som är:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktör
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB009-6
SÄKERHETSVARNINGAR FÖR
MUTTERDRAGARE
1. Håll tag i maskinens isolerade greppytor, när
du utför ett arbete där det kan hända att
skruvdragaren kan komma i kontakt med dolda
elkablar eller sin egen kabel.
Skruvdragare som
kommer i kontakt med en ”strömförande” kabel,
kan få sina blottade metalldelar ”strömförande”,
vilket kan ge användaren en elektrisk stöt.
2. Använd hörselskydd
3. Kontrollera kopplingen noga före användning,
så att den inte är sprucken eller skadad.
4. Håll maskinen stadigt.
5. Se till att du hela tiden har ett säkert fotfäste.
Se till att ingen står under dig när maskinen
används på hög höjd.
6. Rätt åtdragningsmoment beror på bultens typ
eller storlek. Kontrollera
åtdragningsmomentet med en momentnyckel.
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan du justerar eller
funktionskontrollerar maskinen.
Avtryckarens funktion
Fig.1
FÖRSIKTIGT!
• Innan du ansluter maskinen till elnätet ska du
kontrollera att avtryckaren fungerar och återgår till
läget "OFF" när du släpper den.
• Ändra rotationsriktning endast när maskinen
stannat helt. Maskinen kan skadas om du byter
riktning medan den fortfarande roterar.
Knappen är reversibel vilket innebär att den kan ge
antingen medurs eller moturs rotation. För att starta
maskinen trycker du in den nedre delen (A) på
avtryckaren för medurs rotation eller den övre delen (B)
för moturs rotation. Släpp avtryckaren för att stoppa
maskinen.
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan maskinen repareras.
Montera sidohandtaget (hjälphandtag)
Fig.2
Passa in sidohandtaget i spåret på slaghuset och fäst
det ordentligt.
Det finns två lägen där sidohandtaget kan monteras i
spåren. Montera det i passande läge för det arbete du
skall utföra.
Rätt val av hylsa
Använd alltid en hylsa av rätt storlek för bultar och
muttrar. En felaktig hylsstorlek resulterar i ett felaktigt
och ojämnt åtdragningsmoment och/eller skador på
bulten eller muttern.
Montering eller demontering av hylsa
FÖRSIKTIGT!
• Kontrollera alltid att maskinen är avstängd och att
nätkabeln är utdragen innan hylsan monteras eller
demonteras.
Fig.3
För hylsa utan O-ring och låssprint
Montera hylsan genom att trycka på den på maskinens
drivtapp tills den låser fast i läge.
Demontera hylsan genom att helt enkelt dra av den.
För hylsa med O-ring och låssprint
Rulla bort gummiringen från spåret i hylsan och ta bort
låssprinten från hylsan. Montera hylsan på drivtappen så

8
att hålet i hylsan befinner sig mitt för hålet i drivtappen.
Stick in låssprinten genom hålet i hylsan och drivtappen.
Rulla sedan tillbaka gummiringen till sitt ursprungsläge i
hylsspåret för att fästa låssprinten. Följ
monteringsproceduren i omvänd ordning för att
demontera hylsan.
Fig.4
ANVÄNDNING

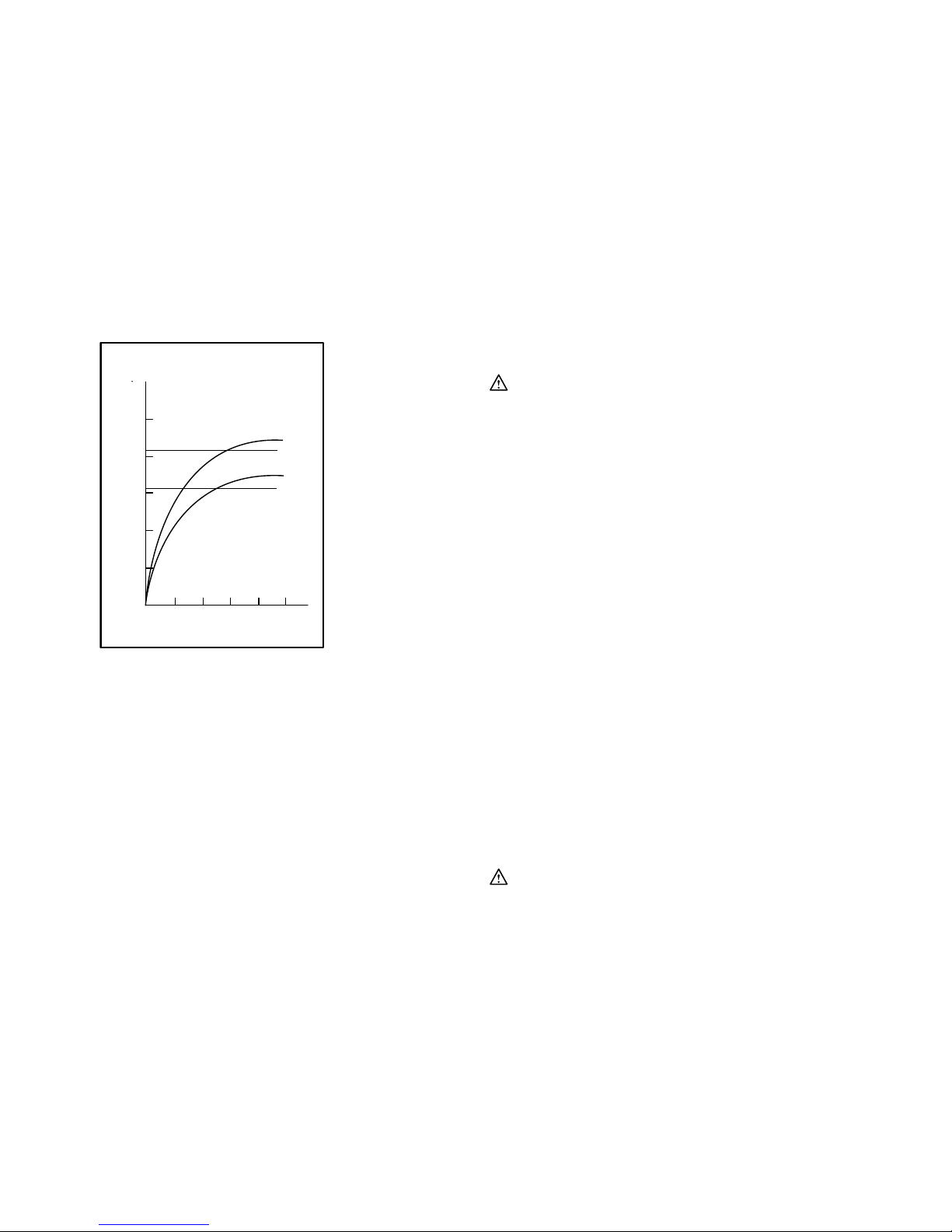

Det korrekta åtdragningsmomentet för det som ska
fästas kan variera beroende på bultens typ eller storlek,
arbetsstyckets material etc. Sambandet mellan
åtdragningsmomentet och åtdragningstiden visas i
figuren.
N m
Åtdragningsmoment
Åtdragningstid (S)
M24
M22
Höghållfast bult
M24
M22
200
400
600
800
1000
012345
006018
Håll maskinen stadigt och placera hylsan över bulten
eller muttern. Sätt på maskinen och dra åt under den
föreskrivna åtdragningstiden.
OBS!
• Håll maskinen så att den riktas rakt på bulten eller
muttern.
• Vid alltför stort åtdragningsmoment kan
bulten/muttern eller hylsan skadas. Gör alltid en
provdragning för att kontrollera den lämpligaste
åtdragningstiden för din bult eller mutter.
Åtdragningsmomentet påverkas av en mängd olika
faktorer, bland andra följande. Kontrollera alltid
åtdragningen med en momentnyckel efter
fastsättningen.
1. Spänning
Faller spänningen kommer åtdragningsmomentet
att sjunka.
2. Hylsa
• Om en hylsa av fel storlek används sjunker
åtdragningsmomentet.
• Om hylsan är sliten (slitage på den sexkantiga
eller fyrkantiga änden) sjunker
åtdragningsmomentet.
3. Bult
• Även om momentkoefficienten och
bultklassen är densamma, beror det korrekta
åtdragningsmomentet på bultens diameter.
• Även om bultarnas diameter är samma
kommer det korrekta åtdragningsmomentet att
skilja sig åt i enlighet med momentkoefficienten,
bultklassen och bultens längd.
4. Om en universalknut eller ett förlängningsskaft
används reduceras mutterdragarens
åtdragningskraft något. Kompensera genom att
dra åt under längre tid.
5. Momentet påverkas även av fästmaterialet eller
hur maskinen hålls.
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätkabeln urdragen innan inspektion eller
underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan uppstå
Byte av kolborstar
Fig.5
Ta bort och kontrollera kolborstarna regelbundet. Byt
dem när de är slitna ner till slitmarkeringen. Håll
kolborstarna rena så att de lätt kan glida in i hållarna.
Båda kolborstarna ska bytas ut samtidigt. Använd
endast identiska kolborstar.
Ta bort skyddet. Använd en skruvmejsel för att ta bort
locken till kolborstarna. Ta ur de utslitna kolborstarna,
montera nya och sätt fast locken igen.
Fig.6
Fig.7
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• Förlängningsskaft
• Sidohandtag
• Hylsa
• Förvaringsväska av plast

9
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Startbryter
2-1. Støttehåndtak
2-2. Spor
3-1. Pipe
3-2. Ambolt
4-1. O-ring
4-2. Stift
5-1. Utskiftingsmerke
6-1. Beskytter
7-1. Børsteholderhette
7-2. Skrutrekker
TEKNISKE DATA
Modell TW1000
Standardskrue M22 - M30
Kapasitet Skrue med høy strekkevne M22 - M24
Firkantåpning 25,4 mm
Ubelastet turtall (min-1) 1 400
Slag per minutt 1 500
Maks. tiltrekkingsmoment 1 000 N.m
Total lengde 382 mm
Nettovekt 8,6 kg
Sikkerhetsklasse /II
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.
• Vekt i henhold til EPTA-prosedyre 01/2003
ENE036-1
Beregnet bruk
Denne maskinen er laget for å feste skruer og muttere.
ENF002-2
Strømforsyning
Maskinen må bare kobles til en strømkilde med samme
spenning som vist på typeskiltet, og kan bare brukes med
enfase-vekselstrømforsyning. Den er dobbelt verneisolert
og kan derfor også brukes fra kontakter uten jording.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Lydtrykknivå (LpA) : 103 dB(A)
Lydeffektnivå (LWA) : 114 dB(A)
Usikkerhet (K): 3 dB(A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Arbeidsmåte: Slagstramming av festemidler med
maskinens maksimale kapasitet
Genererte vibrasjoner (ah): 17,5 m/s2
Usikkerhet (K): 1,5 m/s2
ENG901-1
• Den angitte verdien for de genererte vibrasjonene er
blitt målt i samsvar med standardtestmetoden og kan
brukes til å sammenlikne et verktøy med et annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet slås
av og når det går på tomgang, i tillegg til oppstarten).
ENH101-15
Gjelder bare land i Europa
EF-samsvarserklæring
Som ansvarlig produsent erklærer Makita
Corporation at følgende Makita-maskin(er):
Maskinbetegnelse:
Slagskrutrekker
Modellnr./type: TW1000
er serieprodusert og
samsvarer med følgende europeiske direktiver:
2006/42/EC
og er produsert i samsvar med følgende standarder eller
standardiserte dokumenter:
EN60745
Den tekniske dokumentasjonen oppbevares hos vår
autoriserte representant i Europa, som er:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England

10
30.1.2009
000230
Tomoyasu Kato
Direktør
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og alle
instruksjonene. Hvis du ikke følger alle advarslene og
instruksjonene som er oppført nedenfor, kan det føre til
elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og instruksjoner
for senere bruk.
GEB009-6
SIKKERHETSANVISNINGER FOR
SLAGTREKKER
1. Hold det elektriske verktøyet i de isolerte
gripeflatene når du utfører arbeid der det er
fare for at skruen eller bolten kan komme i
kontakt med skjulte ledninger eller ledningen
på verktøyet. Hvis skruer eller bolter kommer i
kontakt med en strømførende ledning, kan
metalldelene på det elektriske verktøyet bli
strømførende og føre til at brukeren får støt.
2. Bruk hørselsvern.
3. Før du installerer maskinen, må du kontrollere
nøye at kontakten ikke har sprekker eller
andre skader.
4. Hold maskinen godt fast.
5. Forviss deg alltid om at du har godt fotfeste.
Forviss deg om at ingen står under deg når du
jobber høyt over bakken.
6. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Sjekk vridningsmomentet med skrunøkkelen.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
Selv om du har brukt produktet mye og føler deg
fortrolig med det, er det likevel svært viktig at du
følger nøye de retningslinjene for sikkerhet som er
utarbeidet for dette produktet. MISBRUK av
verktøyet eller mislighold av sikkerhetsreglene i
denne brukerhåndboken kan resultere i alvorlige
helseskader.
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Bryterfunksjon
Fig.1
FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du alltid
kontrollere at startbryteren aktiverer maskinen på
riktig måte og går tilbake til "AV"-stilling når den
slippes.
• Rotasjonsretningen må ikke endres før verktøyet
har stoppet helt. Hvis den endres før verktøyet har
stoppet helt, kan verktøyet bli skadet.
Bryteren kan reverseres, noe som gir rotasjon enten
med eller mot klokken. For å starte verktøyet, må du
trykke på underdelen (A) av startbryteren for rotasjon
med klokken og overdelen (B) for rotasjon mot klokken.
Slipp startbryteren for å stoppe verktøyet.
MONTERING
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du utfører noe
arbeid på maskinen.
Montere støttehåndtak (hjelpehåndtak)
Fig.2
Sett støttehåndtaket inn i sporet på hammerkassen og
fest det godt.
Sporene for montering av støttehåndtaket er plassert på
to steder. Monter det i riktig posisjon i henhold til
arbeidet du skal utføre.
Velge riktig pipe
Bruk alltid riktig pipestørrelse for skruer og muttere. Feil
pipestørrelse vil resultere i unøyaktig og inkonsekvent
tiltrekkingsmoment og/eller skadet på skruen eller
mutteren.
Montere eller demontere pipe
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du monterer
eller demonterer pipen.
Fig.3
For pipe uten O-ring og stift
For å montere pipen, må du skyve den inn på ambolten
på verktøyet til den går i lås.
Når du vil demontere pipen, trekker du den ganske
enkelt av.

11
For pipe med O-ring og stift
Ta O-ringen ut av sporet i pipen og fjern stiften fra pipen.
Sett pipen på ambolten slik at hullet i pipen går inn i
hullet i ambolten. Sett inn stiften gjennom hullet i pipen
og ambolten. Sett O-ringen tilbake i utgangsposisjon i
pipesporet for å feste stiften. Demonter pipen ved å
følge installeringsfremgangsmåten i motsatt rekkefølge.
Fig.4
BRUK
Riktig tiltrekkingsmoment kan variere avhengig av
skruens type og størrelse, materialet i arbeidsemnet
som skal festes osv. Forholdet mellom
tiltrekkingsmoment og tiltrekkingstid vises i figuren.
N m
Tiltrekkingsmoment
Tiltrekkingstid (S)
M24
M22
Skrue med høy strekkevne
M24
M22
200
400
600
800
1000
012345
006018
Hold verktøyet støtt og plasser pipen over skruen eller
mutteren. Skru verktøyet på og trekk til i riktig
tiltrekkingstid.
MERK:
• Hold verktøyet rett mot skruen eller mutteren.
• For høyt tiltrekkingsmoment kan skade
skruen/mutteren eller pipen. Før du starter på
jobben, må du alltid gjennomføre en test for å finne
riktig tiltrekkingstid for skruen eller mutteren.
Tiltrekkingsmomentet påvirkes av et stort antall faktorer,
bl.a. følgende. Etter festing må du alltid sjekke
momentet med en momentnøkkel.
1. Spenning
Spenningsfall vil forårsake redusert
tiltrekkingsmoment.
2. Pipe
• Hvis du bruker en pipe med feil størrelse, vil
det resultere i redusert tiltrekkingsmoment.
• En slitt pipe (slitasje på sekskanten eller den
firkantede enden) vil forårsake redusert
tiltrekkingsmoment.
3. Skrue
• Selv om momentkoeffisienten og
skrueklassen er den samme, vil riktig
tiltrekkingsmoment variere i henhold til
skruens diameter.
• Selv om skruediameteren er den samme, vil
riktig tiltrekkingsmoment variere i henhold til
tiltrekkingskoeffisienten, skrueklassen og
skruens lengde.
4. Bruk av kryssledd eller forlengelsesstang
reduserer tiltrekkingskraften på slagskrutrekkeren
noe. Kompenser ved å bruke lenger tid på
tiltrekkingen.
5. Måten verktøyet holdes på eller materialet i
skrustilling som skal festes har innflytelse på
momentet.
VEDLIKEHOLD
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du foretar
inspeksjon eller vedlikehold.
• Aldri bruk gasolin, bensin, tynner alkohol eller
lignende. Det kan føre til misfarging, deformering
eller sprekkdannelse.
Skifte kullbørster
Fig.5
Fjern og kontroller kullbørstene med jevne mellomrom.
Skift dem når de er slitt ned til utskiftingsmerket. Hold
kullbørstene rene og fri til å bevege seg i holderne.
Begge kullbørstene må skiftes samtidig. Bruk bare
identiske kullbørster.
Demonter beskytteren. Bruk en skrutrekker for å
demontere børsteholderhettene. Ta ut de slitte
kullbørstene, sett i nye, og fest børsteholderhettene.
Fig.6
Fig.7
For å opprettholde produktets SIKKERHET og
PÅLITELIGHET, må reparasjoner, vedlikehold og
justeringer utføres av Makitas autoriserte servicesentre,
og det må alltid brukes reservedeler fra Makita.
TILBEHØR
FORSIKTIG:
• Det anbefales at du bruker dette tilbehøret eller
verktøyet sammen med den Makita-maskinen som
er spesifisert i denne håndboken. Bruk av annet
tilbehør eller verktøy kan forårsake helseskader.
Tilbehør og verktøy må kun brukes til det formålet
det er beregnet på.
Ta kontakt med ditt lokale Makita-servicesenter hvis du
trenger mer informasjon om dette tilbehøret.
• Forlengelsesstang
• Støttehåndtak
• Pipe
• Verktøykoffert av plast

12
SUOMI (alkuperäiset ohjeet)
Yleisselostus
1-1. Liipaisinkytkin
2-1. Sivukahva
2-2. Ura
3-1. Istukka
3-2. Alasin
4-1. O-rengas
4-2. Tappi
5-1. Rajamerkki
6-1. Suojus
7-1. Harjanpitimen kansi
7-2. Ruuvitaltta
TEKNISET TIEDOT
Malli TW1000
Vakiopultti M22 - M30
Teho Erikoisluja pultti M22 - M24
Nelioväännin 25,4 mm
Tyhjäkäyntinopeus (min-1) 1 400
Iskua minuutissa 1 500
Maks. kiinnitysmomentti 1 000 N.m
Kokonaispituus 382 mm
Nettopaino 8,6 kg
Turvaluokitus /II
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet saattavat vaihdella eri maissa.
• Paino EPTA-menetelmän 01/2003 mukaan
ENE036-1
Käyttötarkoitus
Työkalu on tarkoitettu pulttien ja muttereiden kiristykseen.
ENF002-2
Virtalähde
Laitteen saa kytkeä vain sellaiseen virtalähteeseen,
jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä
saa käyttää ainoastaan yksivaiheisella vaihtovirralla.
Laite on kaksinkertaisesti suojaeristetty, ja se voidaan
siten kytkeä myös maadoittamattomaan pistorasiaan.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy
EN60745-standardin mukaan:
Äänenpainetaso (LpA): 103 dB(A)
Äänen tehotaso (LWA): 114 dB(A)
Virhemarginaali (K): 3 dB(A)
Käytä kuulosuojaimia
ENG900-1
Tärinä
Värähtelyn kokonaisarvo (kolmiakselivektorin summa)
on määritelty EN60745mukaan:
Työtila : työkalun maksimipotkukapasiteetin
kiinnittimien kiristys
Värähtelynpäästö (ah) : 17,5 m/s2
Epävakaus (K) : 1,5 m/s2
ENG901-1
• Ilmoitettu tärinäpäästöarvo on mitattu
standarditestausmenetelmän mukaisesti, ja sen
avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettua tärinäpäästöarvoa voidaan käyttää
myös altistumisen alustavaan arviointiin.
VAROITUS:
• Työkalun käytön aikana mitattu todellinen
tärinäpäästöarvo voi poiketa ilmoitetusta
tärinäpäästöarvosta työkalun käyttötavan mukaan.
• Selvitä käyttäjän suojaamiseksi tarvittavat
varotoimet todellisissa käyttöolosuhteissa
tapahtuvan arvioidun altistumisen mukaisesti
(ottaen huomioon käyttöjakso kokonaisuudessaan,
myös jaksot, joiden aikana työkalu on
sammutettuna tai käy tyhjäkäynnillä).
ENH101-15
Koskee vain Euroopan maita
VAKUUTUS EC-VASTAAVUUDESTA
Vastuullinen valmistaja Makita Corporation ilmoittaa
vastaavansa siitä, että seuraava(t) Makitan
valmistama(t) kone(et):
Koneen tunnistetiedot:
Iskevä mutterinväännin
Mallinro/Tyyppi: TW1000
ovat sarjavalmisteisia ja
täyttävät seuraavien eurooppalaisten direktiivien
vaatimukset:
2006/42/EC
ja että ne on valmistettu seuraavien standardien tai
standardoitujen asiakirjojen mukaisesti:
EN60745

13
Teknisen dokumentaation ylläpidosta vastaa valtuutettu
Euroopan-edustajamme, jonka yhteystiedot ovat:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Johtaja
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Sähkötyökalujen käyttöä
koskevat varoitukset
VAROITUS Lue kaikki turvallisuusvaroitukset ja
käyttöohjeet. Varoitusten ja ohjeiden noudattamatta
jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai
vakavaan vammautumiseen.
Säilytä varoitukset ja ohjeet tulevaa
käyttöä varten.
GEB009-6
ISKUVÄÄNTIMEN
TURVALLISUUSOHJEET
1. Pitele sähkötyökalua sen eristetyistä
tartuntapinnoista silloin, kun on mahdollista,
että kiinnitystarvike saattaa osua piilossa
oleviin johtoihin tai koneen omaan
virtajohtoon. Kiinnitystarvikkeen osuminen
jännitteiseen johtoon voi saada paljaat metalliosat
jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun.
2. Pidä korvasuojaimia.
3. Ennen asennusta tarkista pistukka kulumisen,
halkeamien ja vahingoittumisen varalta.
4. Pidä työkalua tiukasti.
5. Varmista aina, että seisot tukevasti.
Jos työskentelet korkealla, varmista, ettei
ketään ole alapuolella.
6. Kiinnitykseen tarvittava sopiva voima voi
vaihdella riippuen pultin tyypistä tai koosta.
Tarkista vääntö momenttiavaimella.
SÄILYTÄ NÄMÄ OHJEET.
VAROITUS:
ÄLÄ anna työkalun helppokäyttöisyyden tai toistuvan
käytön tuudittaa sinua väärään turvallisuuden
tunteeseen niin, että laiminlyöt työkalun
turvaohjeiden noudattamisen. VÄÄRINKÄYTTÖ tai
tämän käyttöohjeen turvamääräysten laiminlyönti voi
johtaa vakaviin henkilövahinkoihin.
TOIMINTOJEN KUVAUS
HUOMIO:
• Varmista aina ennen koneen säätöjen ja
toiminnallisten tarkistusten tekemistä, että kone on
sammutettu ja irrotettu pistorasiasta.
Kytkimen käyttäminen
Kuva1
HUOMIO:
• Tarkista aina ennen työkalun liittämistä
virtalähteeseen, että liipaisinkytkin kytkeytyy oikein
ja palaa asentoon OFF, kun se vapautetaan.
• Vaihda pyörimissuuntaa vasta, kun työkalu on
pysähtynyt täysin. Pyörimissuunnan vaihtaminen
ennen työkalun pysähtymistä saattaa vaurioittaa
työkalua.
Kytkin on käännettävä, jolla voit pyörittää sekä
myötäpäivään että vastapäivään. Käynnistät työkalun
vetämällä liipaisinkytkimen alempaa osaa (A)
myötäpäiväiseen tai alempaa osaa (B) vastapäiväiseen.
Laite pysäytetään vapauttamalla liipaisinkytkin.
KOKOONPANO
HUOMIO:
• Varmista aina ennen koneelle tehtäviä toimenpiteitä,
että kone on sammutettu ja irrotettu pistorasiasta.
Sivukahvan asentaminen (lisäkahva)
Kuva2
Istuta sivukahva vasarakotelon uraan ja kiristä lujasti.
Sivukahvan kiinnitykseen tarkoitetut urat löytyvät
kahdessa asemassa. Kiinnitä se työhösi mukaiseen
sopivaan asentoon.
Sopivan istukan valinta
Käytä aina sopivan kokoista istukkaa pultteihin ja
mutteriin. Väärän kokoinen istukka aiheuttaa epätarkan ja
yhteensopimattoman kiinnitysmomentin ja/tai vahinkoa
pulteissa tai muttereissa.
Istukan kiinnitys ja poisto
HUOMIO:
• Varmista aina ennen istukan kiinnitystä tai irrotusta,
että työkalu on sammutettu ja kytketty irti verkosta.
Kuva3
Istukalle ilman O-rengasta ja tappia
Kiinnität istukan työntämällä se työkalun alasimen päälle,
kunnes se lukkiutuu paikalleen.
Poistat istukan vetämällä sen yksinkertaisesti pois.
0-renkaalla ja tapilla varustettuun istukkaan
Liikuta O-rengas ulos istukassa olevasta urasta ja poista
tappi istukasta. Istuta istukka työkalun alasimeen siten,
että istukassa oleva reikä on kohdistettu alasimessa
olevaan reikään. Kiinnitä tappi istukassa ja alasimessa

14
olevan reiän läpi. Palauta sitten O-rengas istukan urassa
olevaan alkuperäiseen asentoonsa tapin pidättämiseksi.
Istukka irrotetaan päinvastaisessa järjestyksessä.
Kuva4
TYÖSKENTELY
Oikea kiinnitysmomentti saattaa vaihdella pultin tyypistä
tai koosta riippuen, työkappaleeseen kiinnitettävästä
materiaalista, jne. Momentin kiinnityksen ja kiinnitysajan
välinen suhde näkyy kuvassa.
N m
Kiinnitysmomentti
Kiinnitysaika (S)
M24
M22
Erikoisluja pultti
M24
M22
200
400
600
800
1000
012345
006018
Pidä työkalua lujasti ja aseta istukka pultin tai mutterin yli.
Kytke työkalu päälle ja kytke se sopivan kiinnitysajan
saavuttamiseksi.
HUOMAUTUS:
• Pidä työkalua suoraan pulttia tai mutteria päin
kohdistettuna.
• Liiallinen kiinnitysmomentti voi vahingoittaa
pulttia/mutteri tai istukkaa. Ennen työn aloittamista,
suorita aina koekäynti määrittääksesi pultillesi tai
mutterillesi sopiva kiinnitysaika.
Kiinnitysmomenttiin vaikuttaa monta eri tekijää,
mukaanlukien seuraavat. Kiinnityksen jälkeen tarkista
aina momentti momenttiavaimella.
1. Jännite
Jännitehäviö aiheuttaa kiinnitysmomentin
heikkenemisen.
2. Istukka
• Sopivan kokoisen istukan käytön laiminlyönti
aiheuttaa kiinnitysmomentin heikkenemisen.
• Kulunut istukka (kuluminen kuusiopäässä ja
neliöpäässä) aiheuttaa kiinnitysmomentin
heikkenemisen.
3. Pultti
• Vaikka momentin kerroin ja pulttiluokka ovat
samat, oikea kiinnitysmomentti vaihtelee pultin
halkaisijan mukaan.
• Vaikka pulttien halkaisijat ovat samat, oikea
kiinnitysmomentti vaihtelee momentin
kertoimen, pulttiluokan ja pulttipituuden
mukaan.
4.
Yleisen liitoksen tai liittymätangon käyttö vähentää
jonkinverran iskevän mutterinvääntimen
kiinnitystehoa. Korvaa kiinnittämällä pidemmäksi
ajaksi.
5. Työkalun pitämistapa tai kytkettävä ajoasento
materiaalin vaikuttaa momenttiin.
KUNNOSSAPITO
HUOMIO:
• Varmista aina ennen tarkastuksia ja huoltotöitä,
että laite on kone on sammutettu ja irrotettu
virtalähteestä.
• Älä koskaan käytä bensiiniä, ohentimia, alkoholia
tai tms. aineita. Muutoin pinta voi halkeilla tai sen
värit ja muoto voivat muuttua.
Hiiliharjojen vaihtaminen
Kuva5
Irrota ja tarkista hiiliharjat säännöllisesti. Vaihda uusiin,
kun ne ovat kuluneet rajamerkkiin saakka. Pidä
hiiliharjat puhtaina ja vapaina liukumaan pitimissään.
Molemmat hiiliharjat on vaihdettava samalla kertaa.
Käytä vain keskenään samanlaisia hiiliharjoja.
Poista suojain Irrota hiiliharjanpidikkeiden kuvut
ruuvimeisselillä. Irrota kuluneet hiiliharjat, asenna uudet
ja kiinnitä pidikkeiden kuvut.
Kuva6
Kuva7
Koneen TURVALLISUUDEN ja LUOTETTAVUUDEN
säilyttämiseksi korjaukset sekä muu huoltotoimet ja
säädöt on jätettävä Makitan valtuuttaman huollon
tehtäväksi käyttäen aina Makitan alkuperäisiä varaosia.
LISÄVARUSTEET
HUOMIO:
• Näitä lisävarusteita ja -laitteita suositellaan
käytettäväksi tässä ohjekirjassa mainitun Makitan
koneen kanssa. Minkä tahansa muun lisävarusteen
tai –laitteen käyttäminen voi aiheuttaa
loukkaantumisvaaran. Käytä lisävarusteita ja
-laitteita vain niiden käyttötarkoituksen mukaisesti.
Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista
lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.
• Liitostanko
• Sivukahva
• Istukka
• Muovinen kantolaukku

15
LATVIEŠU (oriģinālās instrukcijas)
Kopskata skaidrojums
1-1. Slēdža mēlīte
2-1. Sānu rokturis
2-2. Rieva
3-1. Galatslēga
3-2. Atbalsts
4-1. Apaļa šķērsgriezuma gredzens
4-2. Vadtapa
5-1. Robežas atzīme
6-1. Aizsargs
7-1. Sukas turekļa vāks
7-2. Skrūvgriezis
SPECIFIKĀCIJAS
Modelis TW1000
Standarta bultskrūve M22 - M30
Urbšanas jauda
Augstas stiepes izturības bultskrūve M22 - M24
Kvadrātveida gals 25,4 mm
Apgriezieni minūtēbez slodzes (min-1) 1 400
Triecieni minūtē1 500
Maks. stiprinājuma griezes moments 1 000 N.m
Kopējais garums 382 mm
Neto svars 8,6 kg
Drošības klase /II
• Dēļ mūsu nepārtrauktās pētniecības un izstrādes programmas, šeit dotās specifikācijas var mainīties bez brīdinājuma.
• Atkarība no valsts specifikācijas var atšķirties.
• Svars atbilstoši EPTA-Procedure 01/2003
ENE036-1
Paredzētālietošana
Šis darbarīks ir paredzēts skrūvju un uzgriežņu
pieskrūvēšanai.
ENF002-2
Strāvas padeve
Darbarīks jāpievieno tikai tādai strāvas padevei, kuras
spriegums ir tāds pats, kānorādīts uz plāksnītes ar
nosaukumu, un to var ekspluatēt tikai ar vienfāzes
maiņstrāvas padevi. Darbarīks aprīkots ar divkāršo
izolāciju, tādēļ to var izmantot arī, pievienojot
kontaktligzdai bez iezemējuma vada.
ENG905-1
Troksnis
Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā
ar EN60745:
Skaņas spiediena līmenis (LpA): 103 dB(A)
Skaņas jaudas līmenis (LWA): 114 dB(A)
Mainīgums (K) : 3 dB(A)
Lietojiet ausu aizsargus
ENG900-1
Vibrācija
Vibrācijas kopējāvērtība (trīs asu vektora summa)
noteikta saskaņā ar EN60745:
Darba režīms: rīka maksimālās jaudas
stiprinājumu pievilkšana
Vibrācijas emisija (ah) : 17,5 m/s2
Nenoteiktību (K) : 1,5 m/s2
ENG901-1
• Paziņotāvibrācijas emisijas vērtība noteikta
atbilstoši standarta pārbaudes metodei un to var
izmantot, lai salīdzinātu vienu darbarīku ar citu.
• Paziņoto vibrācijas emisijas vērtību arīvar
izmantot iedarbības sākotnējānovērtējumā.
BRĪDINĀJUMS:
• Reāli lietojot mehanizēto darbarīku, vibrācijas
emisija var atšķirties no paziņotās emisijas vērtības
atkarībāno darbarīka izmantošanas veida.
• Lai aizsargātu lietotāju, nosakiet drošības
pasākumus, kas pamatoti ar iedarbību reālos
darba apstākļos (ņemot vērāvisus ekspluatācijas
cikla posmus, piemēram, laiku, kamēr darbarīks ir
izslēgts un kad darbojas tukšgaitā, kāarīpalaides
laiku).
ENH101-15
Tikai Eiropas valstīm
EK Atbilstības deklarācija
Mēs, uzņēmums „Makita Corporation", kāatbildīgs
ražotājs paziņojam, ka sekojošais/-ie „Makita"
darbarīks/-i:
Darbarīka nosaukums:
Triecienuzgriežņatslēga
Modeļa nr../ Veids: TW1000
ir sērijas ražojums un
atbilst sekojošām Eiropas Direktīvām:
2006/42/EC
Un tas ražots saskaņā ar sekojošiem standartiem vai
standartdokumentiem:
EN60745

16
Tehnisko dokumentāciju uztur mūsu pilnvarots pārstāvis
Eiropā-
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Anglija
30.1.2009
000230
Tomoyasu Kato
Direktors
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Vispārējie mehanizēto darbarīku
drošības brīdinājumi
BRĪDINĀJUMS Izlasiet visus drošības
brīdinājumus un visus norādījumus. Brīdinājumu un
norādījumu neievērošanas gadījumāvar rasties
elektriskās strāvas trieciens, ugunsgrēks un/vai
nopietnas traumas.
Glabājiet visus brīdinājumus un
norādījums, lai varētu tajos ieskatīties
turpmāk.
GEB009-6
DROŠĪBAS BRĪDINĀJUMI
TRIECIENA UZGRIEŽŅGRIEŽA
LIETOŠANAI
1. Veicot darbu, turiet mehanizēto darbarīku pie
izolētajām satveršanas virsmām, ja
nostiprinātājs saskartos ar apslēptu
elektroinstalāciju vai ar savu vadu.
Nostiprinātājam saskaroties ar vadu, kurāir strāva,
mehanizētādarbarīka ārējās metāla virsmas var
vadīt strāvu un radīt elektriskāstrāvas trieciena
risku.
2. Izmantojiet ausu aizsargus.
3. Pirms uzstādīšanas uzmanīgi pārbaudiet, vai
kontaktligzdai nav nodilumu, plaisu vai
bojājumu.
4. Turiet darbarīku stingri.
5. Nodrošiniet, lai jums vienmēr būtu labs
atbalsts kājām.
Ja lietojat darbarīku augstumā, pārliecinieties,
ka apakšāneviena nav.
6. Stiprinājumiem piemēroti griezes momenti var
atšķirties atkarībāno skrūves izmēra.
Noskaidrojiet griezes momentu ar
uzgriežņatslēgu.
SAGLABĀJIET ŠOS
NORĀDĪJUMUS.
BRĪDINĀJUMS:
NEZAUDĒJIET modrību darbarīka lietošanas laikā
(tas var gadīties pēc darbarīka daudzkārtējas
izmantošanas), rūpīgi ievērojiet urbšanas drošības
noteikumus šim izstrādājumam. NEPAREIZAS
LIETOŠANAS vai šīs rokasgrāmatas drošības
noteikumu neievērošanas gadījumāvar gūt smagas
traumas.
FUNKCIJU APRAKSTS
UZMANĪBU:
• Pirms regulējat vai pārbaudāt instrumenta darbību,
vienmēr pārliecinieties, vai instruments ir izslēgts
un atvienots no barošanas.
Slēdža darbība
Att.1
UZMANĪBU:
• Pirms instrumenta pieslēgšanas vienmēr
pārbaudiet, vai slēdža mēlīte darbojas pareizi un
atgriežas izslēgtāstāvoklī, kad tiek atlaista.
• Mainiet griešanās virzienu tikai pēc darbarīka
pilnas apstāšanas. Griešanās virziena maiņa pirms
darbarīka pilnas apstāšanas var to sabojāt.
Slēdzis ir apgriežams, nodrošinot darbību gan
pulksteņrādītāja virzienā, gan pretēji tam. Lai iedarbinātu
darbarīku, vienkārši pavelciet slēdža mēlītes apakšējo
daļu (A) darbībai pulksteņrādītāja virzienāvai augšējo
daļu (B) darbībai pretēji pulksteņrādītāja virzienam. Lai
apturētu darbarīku, atlaidiet slēdža mēlīti.
MONTĀŽA
UZMANĪBU:
• Vienmēr pārliecinieties, vai instruments ir izslēgts
un atvienots no barošanas, pirms veicat jebkādas
darbības ar instrumentu.
Sānu roktura uzstādīšana (papildus rokturis)
Att.2
Āmura korpusa rievāievietojiet sānu rokturi un cieši
pievelciet.
Rievas sānu roktura uzstādīšanai atrodas divos
stāvokļos. Uzstādiet to pareizāstāvoklīatbilstoši
veicamajam darbam.
Pareizas galatslēgas izvēle
Bultskrūvēm un uzgriežņiem izmantojiet tikai pareizā
izmēra galatslēgu. Ar nepareiza izmēra galatslēgu
stiprinājuma griezes moments būs neprecīzs un
nenoturīgs, un/vai sabojāsiet bultskrūvi vai uzgriezni.

17
Galatslēgas uzstādīšana vai noņemšana
UZMANĪBU:
• Pirms uzmavas uzstādīšanas vai noņemšanas
vienmēr pārbaudiet, vai darbarīks ir izslēgts un
atvienots no strāvas.
Att.3
Galatslēgai bez apaļa šķērsgriezuma gredzena un
tapas
Lai uzstādītu galatslēgu, uzspiediet to uz tās atbalsta,
līdz tānofiksējas tai paredzētajāvietā.
Lai noņemtu galatslēgu, vienkārši novelciet to nost.
Galatslēgai ar apaļa šķērsgriezuma gredzenu un
tapu
Izņemiet apaļa šķērsgriezuma gredzenu no galatslēgas
rievas un no galatslēgas noņemiet tapu. Novietojiet
galatslēgu uz tās atbalsta tā, lai galatslēgas caurums
būtu savietots ar atbalsta caurumu. Ievietojiet tapu
galatslēgas un atbalsta caurumā. Tad atgrieziet apaļa
šķērsgriezuma gredzenu tās
ākotnējāstāvoklī
galatslēgas rievā, lai noturētu tapu. Lai noņemtu
galatslēgu, izpildiet iepriekš aprakstītās uzstādīšanas
procedūras apgrieztāsecībā.
Att.4
EKSPLUATĀCIJA
Pareizais stiprinājuma griezes moments var atšķirties
atkarībāno bultskrūves veida vai lieluma, nostiprināmā
apstrādājamāmateriāla, u.c. Attiecība starp stiprinājuma
griezes momentu un stiprinājuma laiku ir attēlota
zīmējumā.
N m
Stiprinājuma griezes moments
Stiprinājuma laiks (S)
M24
M22
Augstas stiepes izturības bultskrūve
M24
M22
200
400
600
800
1000
012345
006018
Cieši turiet darbarīku un novietojiet galatslēgu uz
bultskrūves vai uzgriežņa. Ieslēdziet darbarīku un ar
pareizu stiprinājuma laiku pieskrūvējiet to.
PIEZĪME:
• Turiet darbarīku tieši pretībultskrūvei vai
uzgrieznim.
• Pārmērīgs stiprinājuma griezes moments var
sabojāt bultskrūvi/uzgriezni vai galatslēgu. Pirms
darba uzsākšanas vienmēr veiciet izmēģinājuma
darbu, lai noteiktu pareizo stiprinājuma laiku
attiecīgajai bultskrūvei vai uzgrieznim.
Stiprinājuma griezes momentu ietekmēļoti dažādi faktori,
tostarp šādi. Pēc nostiprināšanas vienmēr pārbaudiet
griezes momentu ar griezes momenta uzgriežņu
atslēgu.
1. Spriegums
Samazinoties spriegumam, mazināsies
stiprinājuma griezes moments.
2. Galatslēga
• Ja neizmantosiet pareizāizmēra galatslēgu,
mazināsies stiprinājuma griezes moments.
• Ja galatslēga būs nodilusi ( nodilis seššķautņu
vai kvadrātveida gals ), mazināsies
stiprinājuma griezes moments.
3. Bultskrūve
• Pat ja griezes momenta koeficients atbilst
bultskrūves kategorijai, pareizais stiprinājuma
griezes moments atšķirsies atkarībāno
bultskrūves diametra.
• Pat ja bultskrūvju diametrs būs vienāds,
pareizais stiprinājuma griezes moments
atšķirsies atkarībāno griezes momenta
koeficienta, bultskrūves kategorijas un tās
garuma.
4. Izmantojot universālu savienojumu vai
pagarinājuma stieni, nedaudz mazinās
triecienuzgriežņatslēgas stiprinājuma spēks.
Līdzsvarojiet to, veicot stiprinājumu ilgāku
laikposmu.
5. Darbarīka turēšanas veids vai nostiprināmais
skrūvēšanas stāvokļa materiāls ietekmēs griezes
momentu.
APKOPE
UZMANĪBU:
• Pirms veicat pārbaudi vai apkopi vienmēr
pārliecinieties, vai instruments ir izslēgts un
atvienots no barošanas.
• Nekad neizmantojiet gazolīnu, benzīnu,
atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var
radīt izbalēšanu, deformāciju vai plaisas.
Ogles suku nomaiņa
Att.5
Regulāri izņemiet un pārbaudiet ogles sukas. Kad ogles
sukas ir nolietojušās līdz robežas atzīmei, nomainiet tās.
Turiet ogles sukas tīras un pārbaudiet, vai tās var brīvi
ieiet turekļos. Abas ogles sukas ir jānomaina vienlaikus.
Izmantojiet tikai identiskas ogles sukas.

18
Noņemiet aizsargu. Ar skrūvgriezi noskrūvējiet sukas
turekļa vāciņus. Izņemiet nolietojušās ogles sukas,
ievietojiet jaunas un nostipriniet sukas turekļa vāciņus.
Att.6
Att.7
Lai saglabātu produkta DROŠU un UZTICAMU darbību,
remontdarbus, apkopi un regulēšanu uzticiet veikt tikai
Makita pilnvarotam apkopes centram un vienmēr
izmantojiet tikai Makita rezerves daļas.
PIEDERUMI
UZMANĪBU:
• Šādi piederumi un rīki tiek ieteikti lietošanai ar šajā
pamācībāaprakstīto Makita instrumentu. Jebkādu
citu piederumu un rīku izmantošana var radīt
traumu briesmas. Piederumu vai rīku izmantojiet
tikai tāparedzētajam mērķim.
Ja jums vajadzīga palīdzība vai precīzāka informācija
par šiem piederumiem, vērsieties savātuvākajāMakita
apkopes centrā.
• Pagarinājuma stienis
• Sānu rokturis
• Galatslēga
• Plastmasas pārnēsāšanas soma

19
LIETUVIŲKALBA (Originali naudojimo instrukcija)
Bendrasis aprašymas
1-1. Jungiklio spraktukas
2-1. Šoninėrankena
2-2. Griovelis
3-1. Lizdas
3-2. Priekalas
4-1. „O" formos žiedas
4-2. Kaištis
5-1. Ribos žymė
6-1. Saugiklis
7-1. Šepetėlio laikiklio dangtelis
7-2. Atsuktuvas
SPECIFIKACIJOS
Modelis TW1000
Standartinis varžtas M22 - M30
Paskirtis Didelio įtempimo varžtas M22 - M24
Kvadratinis suktuvas 25,4 mm
Greitis be apkrovos (min-1) 1 400
Smūgiai per minutę1 500
Didž. veržimo sukimo momentas 1 000 N.m
Bendras ilgis 382 mm
Neto svoris 8,6 kg
Saugos klasė/II
• Atliekame nepertraukiamus tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be
įspėjimo.
• įvairiose šalyse specifikacijos gali skirtis.
• Svoris pagal Europos elektriniųįrankiųasociacijos nustatytąmetodiką„EPTA -Procedure 01/2003"
ENE036-1
Paskirtis
Šis įrankis skirtas varžtams ir veržlėms prisukti.
ENF002-2
Maitinimo šaltinis
Šįįrankįreikia jungti tik prie tokio maitinimo šaltinio, kurio
įtampa atitinka nurodytąjąįrankio duomenųplokštelėje;
galima naudoti tik vienfazįkintamosios srovės maitinimo
šaltinį. Jie yra dvigubai izoliuoti, todël gali bűti naudojami
prijungus prie elektros lizdřbe áţeminimo laido.
ENG905-1
Triukšmas
Tipiškas A svertinis triukšmo lygis nustatytas pagal
EN60745:
Garso slėgio lygis (LpA): 103 dB(A)
Garso galios lygis (LWA): 114 dB(A)
Paklaida (K) : 3 dB (A)
Dėvėkite ausųapsaugas
ENG900-1
Vibracija
Vibracijos bendroji vertė(trijųašiųvektorinėsuma)
nustatyta pagal EN60745:
Darbo režimas: įrankio didžiausios galios fiksatorių
poveikįdarantis suveržimas
Vibracijos skleidimas (ah) : 17,5 m/s2
Paklaida (K): 1,5 m/s2
ENG901-1
• Paskelbtasis vibracijos emisijos dydis nustatytas
pagal standartinįtestavimo metodąir jįgalima
naudoti vienam įrankiui palyginti su kitu.
• Paskelbtasis vibracijos emisijos dydis taip pat gali
būti naudojamas preliminariai įvertinti vibracijos
poveikį.
ĮSPĖJIMAS:
• Faktiškai naudojant elektrinįįrankį, keliamos
vibracijos dydis gali skirtis nuo paskelbtojo dydžio,
priklausomai nuo būdų, kuriais yra naudojamas šis
įrankis.
• Siekiant apsaugoti operatorių, būtinai įvertinkite
saugos priemones, remdamiesi vibracijos poveikio
įvertinimu esant faktinėms naudojimo sąlygoms
(atsižvelgdami įvisas darbo ciklo dalis, pavyzdžiui,
ne tik kiek laiko įrankis veikia, bet ir kiek kartųjis
yra išjungiamas bei kai jis veikia be apkrovų).
ENH101-15
Tik Europos šalims
ES atitikties deklaracija
Mes, „Makita Corporation" bendrovė, būdami
atsakingas gamintojas, pareiškiame, kad šis
„Makita" mechanizmas(-ai):
Mechanizmo paskirtis:
Smūginis veržliasukis
Modelio Nr./ tipas: TW1000
priklauso serijinei gamybai ir
atitinka šias Europos direktyvas:
2006/42/EC
ir yra pagamintas pagal šiuos standartus arba
normatyvinius dokumentus:
EN60745

20
Techninędokumentacijąsaugo mūsųįgaliotasis
atstovas Europoje, kuris yra:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England (Anglija)
30.1.2009
000230
Tomoyasu Kato
Direktorius
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN (Japonija)
GEA010-1
Bendrieji perspėjimai darbui su
elektriniais įrankiais
ĮSPĖJIMAS Perskaitykite visus saugos
įspėjimus ir instrukcijas. Nesilaikydami žemiau
pateiktųįspėjimųir instrukcijųgalite patirti elektros smūgį,
gaisrąir/arba sunkųsužeidimą.
Išsaugokite visus įspėjimus ir
instrukcijas, kad galėtumėte jas
peržiūrėti ateityje.
GEB009-6
SAUGOS ĮSPĖJIMAI DĖL
SMŪGINIO VERŽLIARAKČIO
NAUDOJIMO
1. Laikykite elektrinįįrankįuž izoliuotų, laikymui
skirtųvietų, kai jįnaudojate ten, kur įrankio
antgalis gali užkliudyti nematomus laidus ar
savo paties laidą.Užkliudžius „gyvą“ laidą,
įtampa gali būti perduota neizoliuotoms
metalinėms elektrinio įrankio dalims ir operatorius
gali gauti elektros smūgį.
2. Naudokite klausos apsaugines priemones.
3. Prieš montuodami atidžiai patikrinkite lizdą, ar
jis nenusidėvėjęs, ar nėra įtrūkimųar
pažeidimų.
4. Tvirtai laikykite įrankį.
5. Visuomet stovėkite tvirtai.
Įsitikinkite, kad po jumis nieko nėra, jei dirbate
aukštai.
6. Tinkamas tvirtinimo sukimo momentas gali
skirtis, jis priklauso nuo varžto tipo ir dydžio.
Sukimo momentąpatikrinkite specialiu
veržliarakčiu.
SAUGOKITE ŠIAS
INSTRUKCIJAS.
ĮSPĖJIMAS:
NELEISKITE, kad patogumas ir gaminio pažinimas
(įgyjamas pakartotinai naudojant) susilpnintų
griežtąsaugos taisyklių, taikytinųšiam gaminiui,
laikymąsi. Dėl NETINKAMO NAUDOJIMO arba
saugos taisykliųnesilaikymo, kurios pateiktos šioje
instrukcijoje galima rimtai susižeisti.
VEIKIMO APRAŠYMAS
DĖMESIO:
• Prieš reguliuodami įrenginįarba tikrindami jo
veikimąvisada patikrinkite, ar įrenginys išjungtas,
o laido kištukas - ištrauktas iš elektros lizdo.
Jungiklio veikimas
Pav.1
DĖMESIO:
• Prieš jungdami įrenginįvisada patikrinkite, ar
jungiklis gerai įsijungia, o atleistas grįžta įpadėtį
OFF (išjungta).
• Sukimo kryptįkeiskite tik įrankiui visiškai nustojus
suktis. Keičiant anksčiau galima sugadinti įrankį.
Jungikliu galima pasirinkti eigąpagal arba prieš
laikrodžio rodyklę. Jei norite pradėti dirbti su įrankiu,
tiesiog paspauskite žemesniąjągaiduko dalį(A), kad
suktųsi pagal laikrodžio rodyklę, arba viršutiniąjądalį(B),
kad suktųsi prieš laikrodžio rodyklę. Norėdami
sustabdyti, atleiskite gaiduką.
SURINKIMAS
DĖMESIO:
• Prieš taisydami įrenginįvisada patikrinkite, ar jis
išjungtas, o laido kištukas - ištrauktas iš elektros
lizdo.
Šoninės rankenos (išorinės rankenos)
montavimas
Pav.2
Įtaisykite šoninęrankenąįplaktuko korpuse esantį
griovelįir tvirtai priveržkite.
Grioveliai šoninės rankenos sumontavimui išdėstyti
dviejose vietose. Rankenąsumontuokite toje vietoje,
kuri labiau tinkama jūsųatliekamam darbui.
Tinkamos movos pasirinkimas
Varžtams ir veržlėms sukti naudokite tik tinkamo dydžio
antgalius. Netinkamo dydžio antgalis gali tapti
nekruopštaus ir nepilno sukimo momento priežastimi
ir/arba sugadinti varžtąarba veržlę.
Sukimo antgalio įdėjimas ir išėmimas
DĖMESIO:
• Prieš montuodami arba nuimdami sukimo antgalį,
visada patikrinkite, ar įrankis išjungtas, o kištukas
ištrauktas iš elektros lizdo.
