Manta Crystal MM-2500 User manual

Crystal-MM2500
1
Instrukcja obsługi
Uwaga!
Aby zmniejszyć ryzyko pożaru, czy porażenia prądem,
nie należy narażać urządzenia na kontakt z wilgocią i
uszkodzenia mechaniczne.
Uwaga!
Błyskawica w trójkącie jest ostrzeżeniem przed niebez-
piecznie wysokim napięciem wewnątrz urządzenia.
Uwaga!
Żeby zredukować ryzyko porażenia prądem, nigdy nie
zdejmuj obudowy. Nie próbuj samodzielnie naprawiać
urządzenia. Powyższe czynności może wykonywać tylko
wykwali kowany personel punktu serwisowego.
Wykrzyknik w trójkącie nalega na zapoznanie się z in-
strukcją obsługi.
Ważne zasady bezpieczeństwa
Uwaga!
Nie otwierać, grozi porażeniem prądem elektrycznym.
Wszelkich ingerencji mechanicznych może dokonywać
tylko wykwali kowany personel.
Jeśli przenosisz urządzenia pomiędzy środowiskami o
krańcowo różnych temperaturach, np. zimą z dworu do
ciepłego pokoju, wewnątrz głośników może skroplić się
para wodna. W takim przypadku trzeba odczekać z podłą-
czeniem do sieci, do całkowitego wyschnięcia urządzenia
(przynajmniej dwie godziny). Nie zastosowanie się do tego
ostrzeżenia grozi porażeniem prądem (nawet śmiertel-
nym), a w najlepszym wypadku uszkodzeniem urządzenia
i utratą gwarancji.
Aby nie narazić się na pożar lub porażenie prądem, nie
wystawiaj urządzeń na deszcz i wilgoć. Nie umieszczaj
głośników w pomieszczeniach zaparowanych w pobliżu
wody np. wanny, umywalki, zlewu, pralki przy basenie i
tym podobnych. Nie dotykaj kabla sieciowego i urządzenia
mokrymi rękami.
Nie stawiaj na głośnikach żadnych pojemników zawiera-
jących ciecz w rodzaju wazonów itp.
W wypadku, gdy z któregoś z głośników zacznie wydo-
bywać się dym, nienaturalne dźwięki lub zapach należy
natychmiast wyłączyć zestaw i wyjąć wtyczkę z gniazda
zasilania, a następnie skontaktować się z wyspecjalizowa-
nym serwisem.
Wyłącz zestaw z gniazda sieciowego jeśli nie zamie-
rzasz używać go przez dłuższy okres czasu.
Wyłączając zestaw z prądu zawsze chwytaj za wtyczkę,
nigdy za kabel.
Szczególną uwagę zwracaj na stan kabla sieciowego,
sprawdzaj, czy nie jest uszkodzony lub złamany, co grozi
pożarem, porażeniem prądem lub uszkodzeniem zestawu.

Crystal-MM2500
2
Uwaga!
Upewnij się, że masz stały dostęp do wtycz-
ki sieciowej tak, by w każdej chwili można było odłączyć
urządzenie od prądu.
Nie zakłócaj wentylacji przykrywając głośnik niskotono-
wy gazetami, serwetkami, zasłonkami itp.
Nie wpychaj i nie wrzucaj żadnych przedmiotów przez
dziurki w obudowie ani do wtyków. Narażasz się w ten spo-
sób na pożar, porażenie prądem (nawet śmiertelne) lub w
najlepszym wypadku na uszkodzenie zestawu.
Pamiętaj o odłączeniu zestawu od sieci przed czysz-
czeniem. Nie używaj do czyszczenia odbiornika żadnych
płynów ani aerozoli. Użyj suchej szmatki. Nie narażaj od-
biornika na zachlapania i zatłuszczenia. Nie stawiaj na nim
naczyń z płynami w rodzaju wazonów.
Nie wystawiaj urządzeń na działanie promieni słonecz-
nych. Unikaj źródeł otwartego ognia w rodzaju zapalonych
świec stawianych na subwooferze lub satelitach, czy bli-
skości kuchenek gazowych. Trzymaj zestaw z dala od ka-
loryferów i innych źródeł ciepła.
Przed użyciem
Proszę upewnić się, czy po rozpakowaniu w pudle znaj-
dują się następujące elementy:
Głośniki
Głośnik niskotonowy z wbudowanym wzmacniaczem, 5
głośników satelit: dwa przednie (Front Speakers) z krót-
szymi kablami , dwa tylne (Rear Speakers) z dłuższymi
kablami oraz centralny (Center Speaker).
Kable do podłączenia źródeł dźwięku
3 sztuki kabli mini jack stereo/2 x cinch
2 sztuki kabli 3 x cinch/3 x cinch
Pilot i baterie
Zanim zaczniesz używać pilota, włóż do niego 2 baterie AAA
.

Crystal-MM2500
3
Panel przedni
1. Sensor pilota.
2. TUNER – dioda radia FM.
3. AUX – dioda wejścia stereo.
4. DVD – dioda wejścia 5.1.
5. Tunel powietrzny.
6. INPUT – przełącznik wejść:
DVD (5.1), AUX (stereo) lub radio
7. SUB – potencjometr dźwięku głośnika niskotono-
wego. Po wciśnięciu – RESET (wyzerowanie) stacji
radiowych.
8. SURR – potencjometr dźwięku głośników tylnych.
Po wciśnięciu – SEARCH (wyszukiwanie) stacji
radiowych.
9. MASTER/CENTER – potencjometr dźwięku całe-
go zestawu (głośników frontowych). Po wciśnięciu
SWITCH (przełącznik) potencjometr reguluje dźwięk
tylko w głośniku centralnym.
10. POWER – włącznik.
11. OPERATION - dioda operacyjna.
Panel tylny
1. Gniazda wejściowe dźwięku 5.1 6 x cinch:
F/R (prawy przedni), F/L (lewy przedni), S/R
(prawy tylny), S/L (lewy tylny) CEN (centralny).
2. Gniazda wejściowe dźwięku AUX (2 x cinch)
L/R (lewe i prawe).
3. Gniazda wyjściowe głośników przednich
L/R (lewego i prawego).
4. Gniazda wyjściowe głośników tylnych
L/R (lewego i prawego).
5. Gniazdo wyjściowe głośnika centralnego.
6. Antena FM.
7. Kabel sieciowy.

Crystal-MM2500
4
Pilot
Instalacja baterii
1. Otwórz klapkę baterii.
2. Włóż dwie baterie AAA, stosując się do rysunku
wewnątrz gniazda baterii.
3. Zamknij klapkę gniazda baterii.
4. Podczas obsługi głośnik pilotem staraj się nie przekra-
czać dystansu 7 metrów (23 stóp) i kąta 30 stopni.
Uwaga!
Podczas instalowania baterii
Przy długim lub niewłaściwym użytkowaniu baterii może
dojść do wycieku elektrolitu. Jego żrące działanie może
uszkodzić urządzenie lub inne obiekty pozostające z nim w
kontakcie. Aby temu zapobiec, należy dopilnować by:

Wszystkie baterie zainstalowane były zgodnie
z rysunkiem wewnątrz gniazda baterii.

Nie mieszać starych i nowych baterii.

Używać tylko baterii tego samego typu i producenta.

Wyjmować baterie z urządzenia, jeśli nie jest ono
używane przez dłuższy okres czasu.

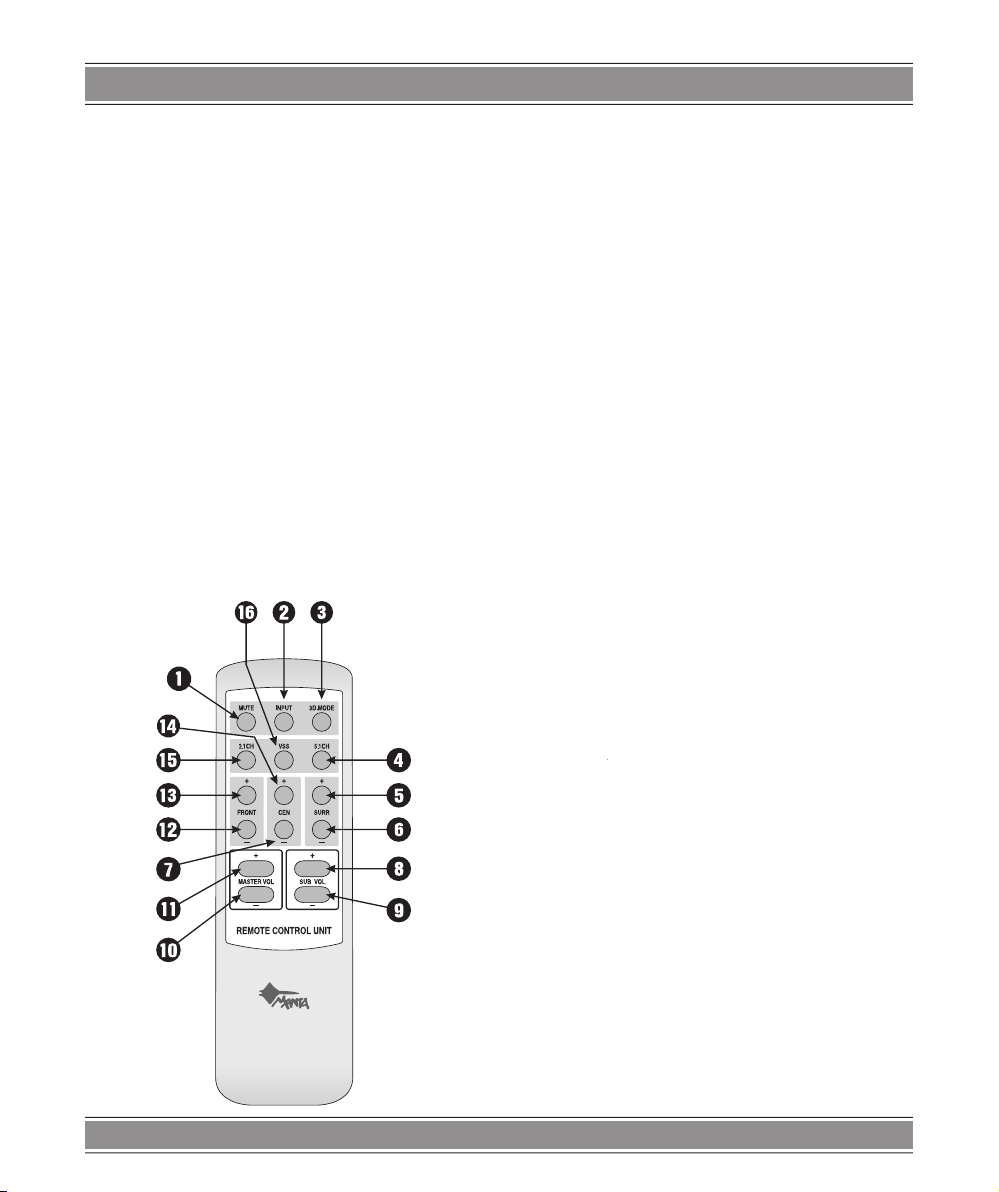

Opis pilota
1. Przycisk
[MUTE]
– Wycisza zestaw.
2. Przycisk
[INPUT]
– Wybiera sygnał z gniazd wej-
ściowych (5.1, AUX) lub tunera FM.
3. Przycisk
[3D MODE]
– Dodaje efekt przestrzenny.
4. Przycisk
[5.1 CH]
– Przełącza dźwięk wychodzący
na głośniki w tryb 5.1 (pięć kolumn i subwoofer).
5. Przycisk
[SURR+]
– Zwiększa natężenie dźwięku
w głośnikach tylnych.
6. Przycisk
[SURR–]
– Zmniejsza natężenie dźwięku
w głośnikach tylnych.
7. Przycisk
[CEN–]
– Zmniejsza natężenie dźwięku
w głośniku centralnym.
8. Przycisk
[SUB VOL+]
– Zwiększa natężenie dźwię-
ku w głośniku niskotonowym.
9. Przycisk
[SUB VOL–]
– Zmniejsza natężenie dźwię-
ku w głośniku niskotonowym.
10. Przycisk
[MASTER VOL–]
– Zmniejsza natężenie
dźwięku w zestawie.
11. Przycisk
[MASTER VOL+]
– Zwiększa natężenie
dźwięku w zestawie.
12. Przycisk
[FRONT–]
– Zmniejsza natężenie dźwięku
w głośnikach przednich.
13. Przycisk
[FRONT+]
– Zwiększa natężenie dźwięku
w głośnikach przednich.
14. Przycisk
[CEN+]
– Zwiększa natężenie dźwięku
w głośniku centralnym.
15. Przycisk
[2.1 CH]
– Przełącza dźwięk wychodzący
na głośniki w tryb 2.1 (dwie kolumny i subwoofer).
16. Przycisk
[VSS]
16. Przycisk [VSS]16. Przycisk
(Virtual Surround System) – Włącza
system pseudo-surround.

Crystal-MM2500
5
Podłączenie
Uwaga!
Przed podłączaniem zestawu upewnij się, że
zarówno zestaw jak i urządzenie, do którego ma on zostać
podłączany są odłączone od prądu.

Sprawdzając długość kabli każdego głośnika
podłącz satelity do subwoofera.

Korzystając z gniazd wejściowych 5.1 i AUX podłącz
za pomocą dostarczonych w zestawie kabli odpo-
wiednie źródło dźwięku.

Upewnij się, że poprawnie podłączyłeś wszystkie
przewody.

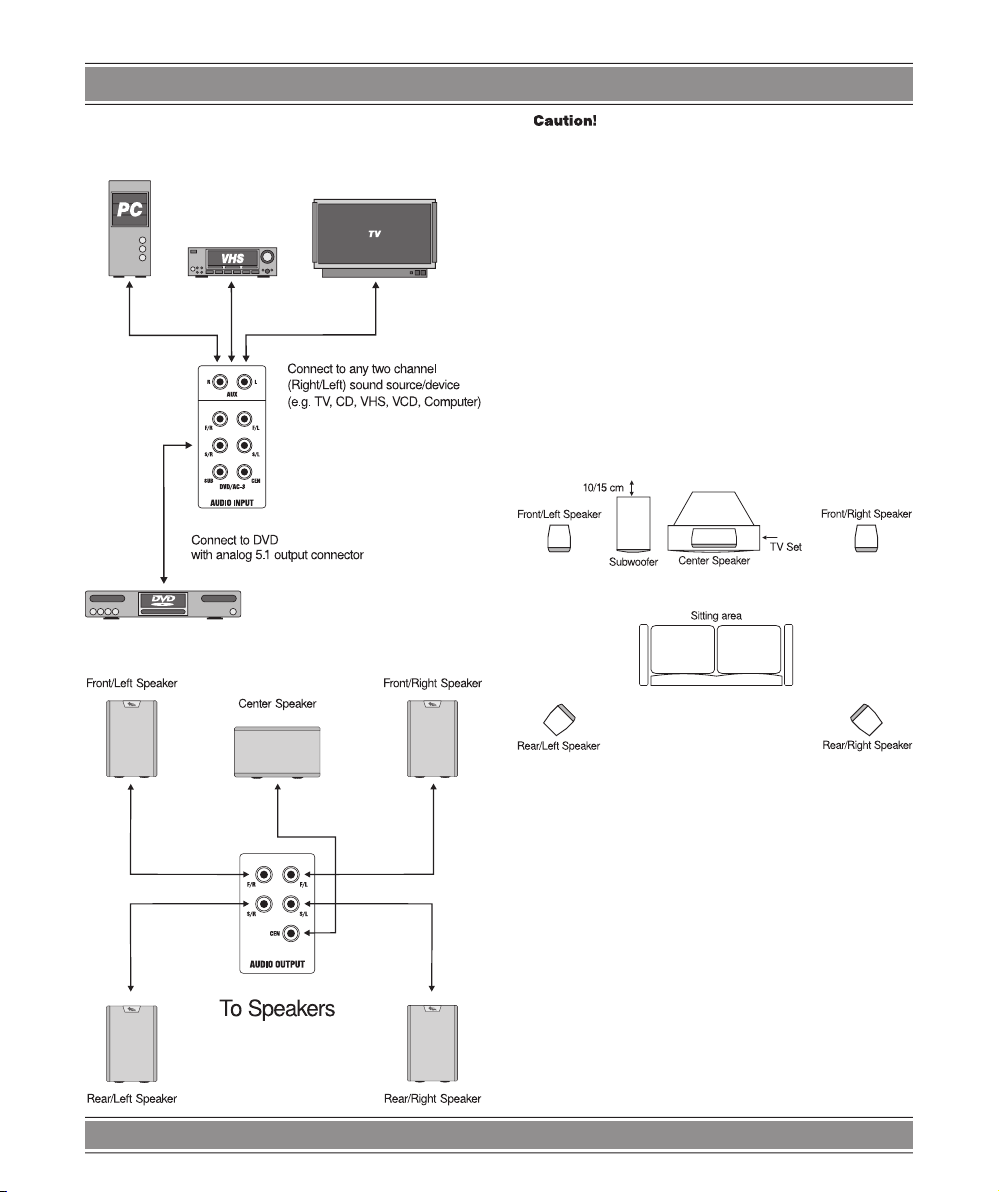

Rozmieszczenie głośników
Aby uzyskać najlepszy efekt dźwięku przestrzennego,
przy ustawianiu głośników posiłkuj się poniższym sche-
matem.
Uwaga!
Zazwyczaj urządzenia CD, VCD, magneto-
widy, czy telewizory nie potra ą odczytać i przetworzyć
dźwięku 5.1. Dlatego po ich podłączeniu do zestawu lepiej
korzystać z trybu dźwięku 2.1.
Problemy?
Jest kilka obowiązujących standardów, czy typów
dźwięku, jaki przekazany zostaje na gniazda wyjściowe
urządzeń, do których możemy podłączyć nasz zestaw. W
zależności od tego, z jakim standardem mamy do czynie-
nia, takie są gniazda wyjściowe.
ZESTAW
współpracować może z każdym, z tych urzą-
ZESTAW współpracować może z każdym, z tych urzą-ZESTAW
dzeń!!!
Prosimy, by upewnić się na wstępie, czy urządzenie, do
którego chcecie podłączyć zestaw, działa w standardzie
5.1. Najlepiej sprawdzić to w instrukcji tego urządzenia.
Jeśli tak, to następnym krokiem jest sprawdzenie jakie-
go typu wyjścia ma nasze urządzenie.

Crystal-MM2500
6
Podłączenie PC (5.1)
O ile są to trzy wyjścia typu „mini jack stereo”, należy pod-
łączyć trzy kable „mini jack stereo/2xcinch” do gniazd (wyj-
ściowych karty dźwiękowej), a z drugiej strony podłączając
do wyjść 5.1 na panelu tylnym głośnika niskotonowego.
Uwaga!
Karty dźwiękowe w komputerach mogą mieć
opcjonalne ustawienia gniazd wyjściowych. Należy wów-
czas klikając ikonki „Mój komputer”, a następnie „Panel
sterowania” odnaleźć i uruchomić aplikację „Dźwięki i
urządzenia audio” (w Win XP), „Dźwięki i multimedia” (w
Win 2000) lub „Multimedia” (w Win ’98)
W otworzonym oknie dialogowym, w sekcji „Ustawienia
głośników” należy kliknąć „Zaawansowane”
i w zakładce „Głośniki” wybrać standard „Głośniki systemu
Surround Sound 5.1”.
Po zatwierdzeniu przyciskiem „OK.” system jest przygo-
towany do prawidłowego działania. Należy jeszcze tylko
upewnić się, w które gniazdo na karcie dźwiękowej nale-
ży włożyć dany wtyk. Napisane jest to we właściwościach
urządzenia
Uwaga dla posiadaczy kart dźwiękowych
 rmy Creative
:
Sound Blaster Live 5.1, Sound Blaster Live 5.1 digital,
Sound Blaster Audigy, Sound Blaster Audigy 2.
Jeśli nie działają wszystkie głośniki prosimy:
Sprawdzić podłączenie
W Creative mikser, ustawić głośniki 5.1 i przetestować,
czy działa.

Crystal-MM2500
7
W tym samym oknie w opcjach „Settings” włączyć opcję
„Bass Redirection”.
Jeśli nie działa głośnik centralny, to należy:
Uruchomić (ustawić na ON) opcję CMSS w „Creative
Media Player” (tam, gdzie klawisze z numerami do wybie-
rania utworów).
Podłączenie DVD (5.1)
Podobnie postępujemy jeśli w urządzeniu standardem
wyjścia jest sześć gniazd typu „cinch”. Podłączamy końcówki
kabli kolumnowych do gniazd „cinch” na tylnej ściance pane-
lu kontrolnego. Korzystając z rysunku i sprawdziwszy napisy
przy wtykach, podłączamy za pomocą 2 kabli, (3x cinch/3x
cinch) z jednej strony do gniazd wejściowych (5.1) zestawu, a
z drugiej do gniazd wyjściowych (5.1) urządzenia.
Uwaga!
2 kable „3x cinch/3x cinch” są częścią zestawu.
Jeśli wszystko podłączymy zgodnie z rysunkiem, po
podłączeniu prądu, zestaw jest gotowy do użycia.
Uwaga!
Upewnij się, że w menu odtwarzacza została
ustawiona opcja wyjścia dźwięku 5.1 (6 kanałów).
Funkcje i operacje
Włączanie i wyłączanie
Podłącz wtyczkę kabla sieciowego do gniazda sie-
ciowego. Wciśnij „(10)
[POWER]
(włącznik)” na panelu
przednim głośnika niskotonowego. Zapali się dioda zasi-
lania oraz dioda DVD wejścia dźwięku 5.1 (ustawiona do-
myślnie). Jeśli chcesz wyłączyć zestaw wciśnij ponownie
przełącznik
[POWER]
na przednim panelu głośnika nisko-
tonowego.
Wybór podłączenia
Jak to widać na schemacie podłączeń, do zestawu moż-
na podłączyć więcej niż jedno urządzenie. Do wyboru po-
między podłączonymi urządzeniami (5.1, AUX) a radiem
FM służy przełącznik
[INPUT]
na panelu przednim sub-
woofera oraz klawisz
[INPUT]
pilota.
Uwaga!
Dla poprawy jakości dźwięku urządzenia ste-
reofoniczne (CD, MP3 lub VCD) radzimy podłączać do
przeznaczonych ku temu gniazd AUX.
Wybór wyjściowego trybu dźwięku
Używając przycisków
[2.1 CH]
lub
[5.1 CH]
można
wybrać tryb dźwięku przełączając pomiędzy sześcio-, a
trójkanałowym.
Natężenie dźwięku
Do kontroli dźwięku we wszystkich głośnikach zestawu
naraz służą przyciski pilota
[MASTER VOL–]
i
[MASTER
VOL+]
. Aby przeprowadzić korektę natężenia dźwięku w
poszczególnych głośnikach lub parach głośników należy
użyć przycisków:

[SUB–]
i
[SUB+]
(Subwoofer) regulujących natęże-
nie dźwięku głośnika niskotonowego.

[CEN–]
i
[CEN+]
(Center) regulujących natężenie
dźwięku głośnika centralnego.

[SURR–]
i
[SURR+]
(Surround) regulujących natę-
żenie dźwięku głośników tylnych.

[FRONT–]
i
[FRONT+]
(Front) regulujących natęże-
nie dźwięku głośników przednich.
lub adekwatnych potencjometrów na panelu przednim
głośnika niskotonowego.
Uwaga!
Potencjometry poziomu dźwięku na panelu
przednim są cyfrowe. Należy je obracać powoli. Sterowa-
nie potencjometrami sygnalizuje dioda operacyjna.
Potencjometr
[MASTER VOL]
jest de facto potencjo-
metrem głośników przednich. Aby zwiększyć natężenie
dźwięku z przodu zestawu (w głośnikach przednich) nale-
ży: „podkręcić” dźwięk w całym zestawie i „przyciszyć” w
głośnikach tylnych, centralnym i niskotonowym.
Wyciszenie
Jeśli chcesz całkowicie wyciszyć dźwięk w zestawie
użyj przycisku pilota [MUTE].
Dźwięk przestrzenny
Aby uzyskać dźwięk przestrzenny, należy użyć przyci-
sku
[3D MODE]
.
Wirtualne 5.1
Aby zwykłemu dźwiękowi stereo dodać wrażenia głębi,
można, za pomocą klawisza [VSS] ustawić wirtualne 5.1.

Crystal-MM2500
8
Radio
Szukanie stacji
Aby nastawić pasmo FM (fal ultrakrótkich) tunera ra-
diowego należy, za pomocą potencjometru
[INPUT]
lub
klawisza
[INPUT]
na pilocie, przestawić źródło dźwięku
na radio FM (zapali się dioda sygnalizacyjna TUNER na
panelu przednim). Następnie wciskając potencjometr
[SURR]
trzeba uruchomić opcję
[SEARCH]
(wyszuki-
wania stacji). Po znalezieniu żądanej stacji za pomocą
potencjometrów lub klawiszy pilota, należy dostosować
poziom dźwięku. Jeśli niezbędne jest ponowne ustawienie
stacji radiowych, ich zapis w pamięci urządzenia można
wymazać klawiszem
[RESET]
(czyli po wciśnięciu poten-
cjometru
[SUB]
).
Antena
Do odbioru pasma FM (fal ultrakrótkich) służy antena ze-
wnętrzna, umieszczona na panelu tylnym. Ustaw antenę
na odpowiednią długość i pod odpowiednim kątem, by uzy-
skać jak najlepszy odbiór sygnału stacji, której słuchasz.
Rozwiązywanie
możliwych problemów
Jeśli zestaw nie pracuje poprawnie, prosimy zapoznać się
z następującymi rozwiązaniami ewentualnych problemów.
Brak dźwięku lub zasilania.

Zestaw nie został podłączony do sieci. Sprawdź, czy
wtyczka sieciowa została podłączona do gniazda
sieciowego oraz czy zestaw został włączony prze-
łącznikiem kołyskowym na panelu tylnym głośnika
niskotonowego.

Kable głośnikowe nie są (lub są nieprawidłowo) pod-
łączone do gniazd wyjściowych na panelu tylnym
głośnika niskotonowego. Sprawdź prawidłowość
podłączenia kabli głośnikowych.

Nie zostało podłączone źródło dźwięku, nie przełą-
czono pilotem na odpowiednie połączenie lub poda-
wany z urządzenia dźwięk jest zbyt cichy. Sprawdź
prawidłowość podłączenia kabli doprowadzających
dźwięk ze źródła oraz czy potencjometrem
[INPUT]
lub klawiszem
[INPUT]
pilota ustawiłeś odpowiedni
rodzaj podłączenia (5.1, AUX, TUNER FM). Sprawdź
potencjometr dźwięku w urządzeniu, które jest źró-
dłem dźwięku.
Brak dźwięku przy ustawionej opcji 5.1
Nie została ustawiona opcja dźwięku 5.1 CH w menu
dźwięku odtwarzacza DVD (komputera). Przestaw w usta-
wieniach dźwięku odtwarzacza (komputera) STEREO na
5.1 CH.
Zniekształcenia dźwięku przy dużym natężeniu sygnału
wyjściowego
W urządzeniu stanowiącym źródło dźwięku ustawiono
zbyt wysoki poziom natężenia dźwięku. Zmniejsz natęże-
nie dźwięku w urządzeniu źródłowym lub przycisz dźwięk
przyciskiem
[MASTER VOL-]
pilota.
Uwaga!
Właściwe podłączenie wszelkich źródeł dźwię-
ku (telewizora, magnetowidu, odtwarzacza CD czy MP3)
jest najważniejszym warunkiem prawidłowego funkcjono-
wania zestawu i otrzymania najlepszej jakości dźwięku.
Uwaga!
W niektórych odtwarzaczach DVD można
ustawić bardzo duży poziom natężenia dźwięku wyjścio-
wego, podczas wszelkich prób i przy pierwszym podłą-
czeniu zaleca się, do absolutnego minimum przyciszyć
dźwięk zestawu klawiszem
[MASTER VOL-]
pilota.
Uwaga!
Nie możesz uzyskać prawdziwego dźwięku 5.1
w zestawie, jeśli obsługiwane źródło dźwięku nie wysyła
zdekodowanego, analogowego dźwięku 5.1.
Specy kacja
Pasmo przenoszenia:
Głośnik niskotonowy: 20Hz~160Hz
Głośniki satelity150Hz~20kHz
Moc P.M.P.O.:
2 500W
Moc P.M.P.O.: 2 500WMoc P.M.P.O.:
Moc wyjściowa:
Głośnik niskotonowy: 18W (4 Ohm)
Głośniki satelity: 10W (5,8Ohm) x 5
Moc zestawu:
68W
Moc zestawu: 68WMoc zestawu:
Wymiary (głęb x. szer. x wys.)
Głośnik niskotonowy: 325 x 168 x 280 (mm)
Satelity: 128 x 108 x 165 (mm)
Głośnik centralny: 140 x 208 x 132 (mm)
Baterie
: 2 x AAA

Crystal-MM2500
9
User Manual
Safety Precaution
Warning!
To reduce the risk of  re or electrical shock, do not expo-
se this appliance to dripping or spashing.
The lighting  ash and arrowhead within the triangle is
a warning sign alerting you of “dangerous voltage” inside
the product.
Warning!
To reduce the risk of electrical shock, do not remove co-
ver (on back panel). No user serviceable parts inside. Re-
fer servicing to quali ed service personnel.
The exclamation point within the triangle is a warning
sing alerting you of important instructions accompanying
the product.

To avoid shock hazard or damage to the unit, do
not attempt to remove the cover or the rear panel.
All servicing should be reffered to quali ed service
personnel.)

To avoid overheating, do not place the unit directly
under the sun, and stay away from any heat source.

Do not expose the unit to rain or moisture, avoid
placing container with water on top of the system.

Please turn the power off and unplug the main plug
when the unit is not in use.

To disconnect the main plug, pull the power plug.
Do not pull the power cord.

Avoid any loosen item drop in to the subwoofer
through its ventilator.

Do not use hard abrasives or chemicals to clean the
unit, as it will damage the surface, use only a soft
and damp cloth.

Crystal-MM2500
10

Place the unit far enough from other equipments
for good heat dissipation.
Before Using
Please unwrap the packing carefully, and save the pac-
king materials for future usage.
Speakers
Subwoofer with built-in ampli er, 5 satelite speakers: 2
front speakers, 2 rear speakers, center speaker.
Sound sources cables
3 cinch x 3 x cinch cables – 2 PCS
Mini jack stereo x 2 x cinch cables – 3 PCS
Remote control and batteries
Front Panel
1. Remote Control Receiving Window
2. TUNER – FM Radio LED
3. AUX – Stereo Input LED
4. DVD – 5.1 Input LED
5. Air woofer
6. INPUT – (5.1, AUX, FM) Switch
7. SUB – Subwoofer Volume Fine Tuning.
Switch allows to FM Reset.
8. SURR – Surround Volume Fine Tuning.
Switch allows to FM Search.
9. MASTER/CENTER – Master Volume Fine Tuning.
Switch allows to Center Volume Fine Tuning.
10. POWER – Main Power Switch
11. OPERATION – Operation LED
