Manta DVBT014T2 User manual

TUNER DVBT / DVB-T2
DVBT014T2
Instrukcja obsługi
User’s Manual
Manuel Utilisateur
Bedienungsanleitung
Manual de usuario
Istruzioni d’uso
Návod k obsluze
Инструкция использования

DVBT014T2 PL
2

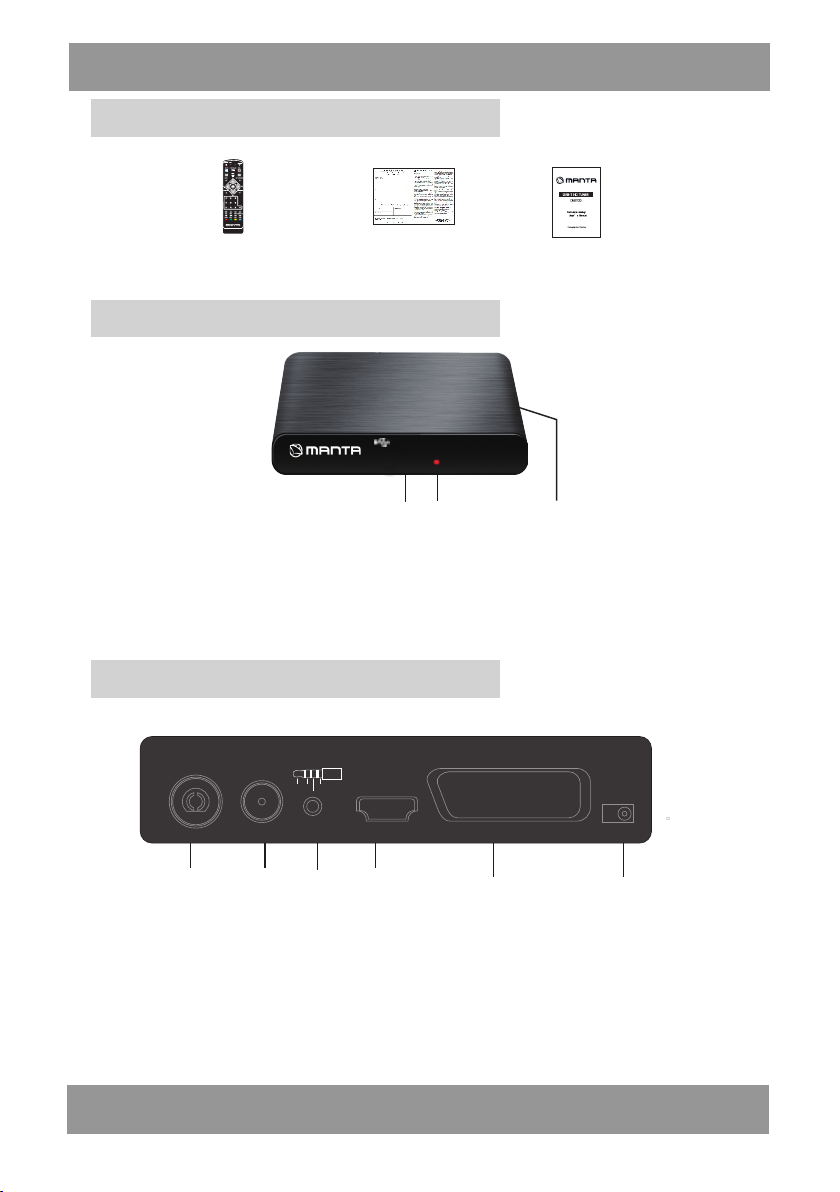

Akcesoria
Pilot Warunki gwarancji Instrukcja obsługi
1. Wejście USB: Służy do podłączenia nośników pamięci USB
2. Czujnik podczrwieni: Odbiera sygnał z pilota zdalnego sterowania
3. Wskaźnik pracy: Dioda LED zmienia kolor na czerwony gdy urządzenie przechodzi w stan
uśpienia,zielony gdy jest włączone.
Panel przedni
1. RF IN: Wejście antenowe
2. RF OUT: Wyjście antenowe do telewizora lub innego odbiornika(sygnał nieprzetworzony)
3. AUDIO: Wyjście sygnału audio gniazdo cyfrowe i analogowe
4. HDMI: Wyjście cyfrowego sygnału audio video
5. SCART: Uniwersalne wyjście audio wideo
6. DC IN: Zasilanie
PPPaaannneeelll tttyyylllnnnyyy
666 sss xxx TTT222
1 2 4 5 6
3
666 sss xxx TTT222
ANT IN ANT OUT AUDIO HD OUT SCART DC IN
CO AX L GN D
R
1
DVBT014T2
23

DVBT014T2
PL
3

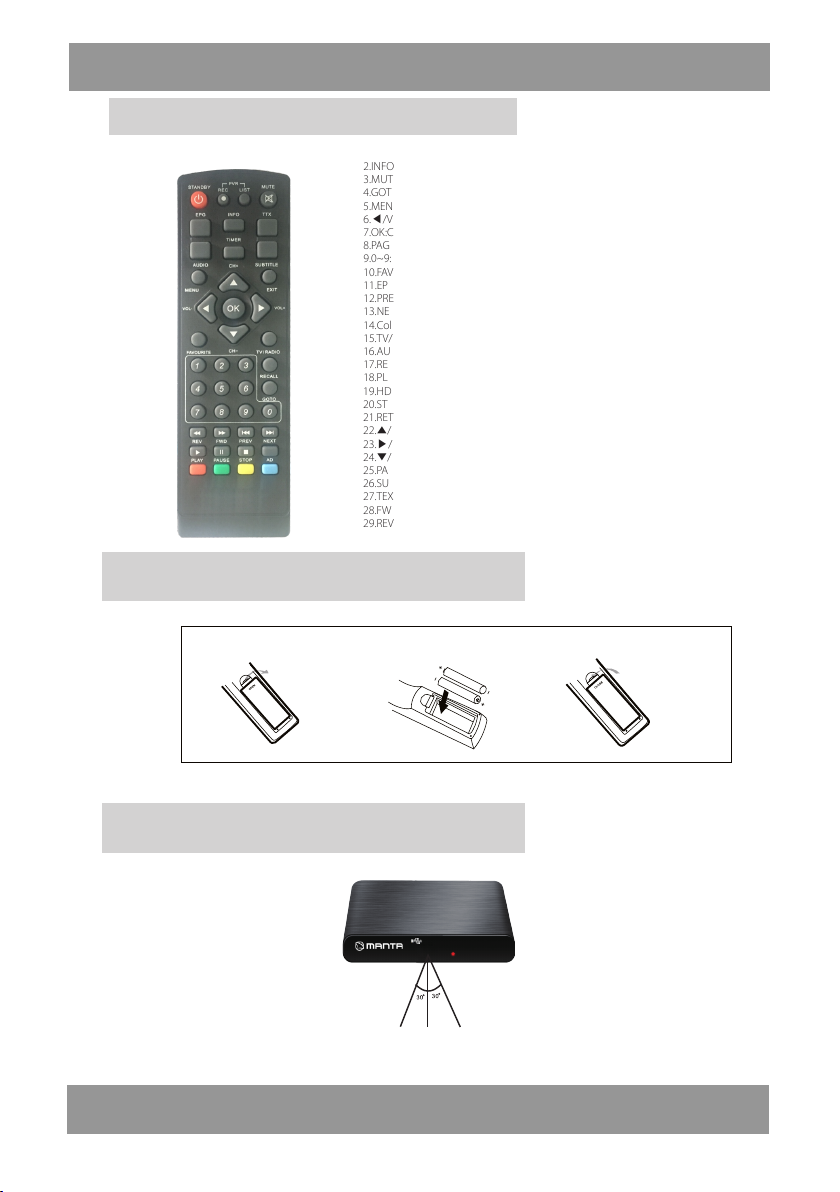

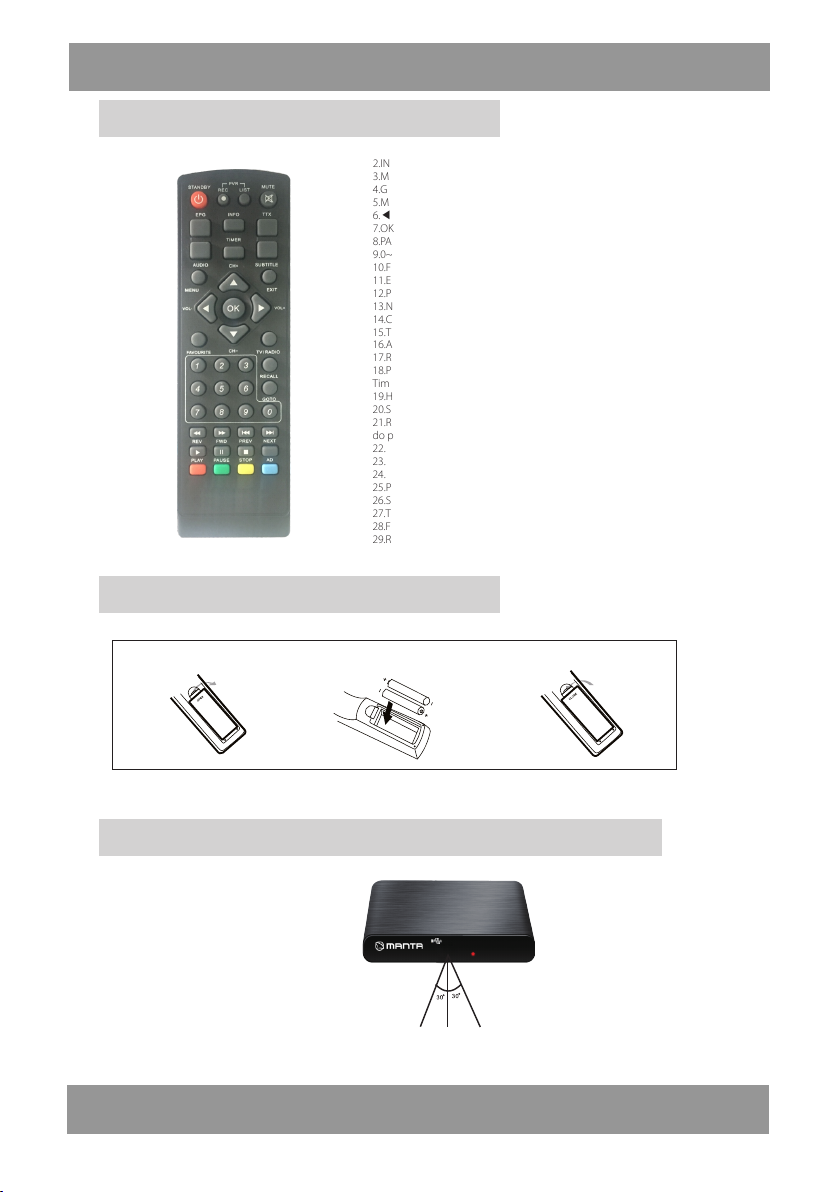

1.STANDBY: Włączenie / Wyłączenie
2.INFO: Wywołanie informacji o kanale
3.MUTE: Włączenie / wyłączenie dźwięku
4.GOTO: Przechodzi do wybranego momentu/czasu odtwarzania
5.MENU: Wyświetlenie głównego menu
6.◀/VOL-: Kursor lewo / Zmniejszenie głośności
7.OK: Potwierdzenie wybranej funkcji
8.PAGE UP: Aby nawigacja wewnątrz menu
9.0~9: Klawiatura numeryczna
10.FAV: Wyświetlenie ulubionych kanałów
11.EPG: Uruchomienie przewodnika po programach
12.PREV: Poprzedni
13.NEXT: Następny
14.Colour Buttons: Obsługa różnych funkcji w menu
15.TV/RADIO: Wybór TV-Radio
16.AUDIO/LANG: Ustawienia AUDIO
17.REC: Zawartość Nagrany w urządzenie USB
18.PLAY/PAUSE: Odtwarzanie/Pauza multimediów lub funkcji
Timeshift
19.HDMI: Włącznik HDMI 720p i 1080i
20.STOP: Zatrzymanie odtwarzania lub nagrywania
21.RETURN/EXIT: Zamyka aktualne menu lub powraca
do poprzedniego
22. ▲/CH+: Kursor w górę/Następny kanał
23. ▶/VOL+: Kursor w prawo/Zwiększenie głośności
24. ▼/CH-: Kursor w dół/Poprzedni kanał
25.PAGE DOWN: Aby nawigacja wewnątrz menu
26.SUBTITLE: Wybór napisów podczas oglądania filmów
27.TEXT: Telegazeta
28.FWD: Przesunięcie odczytu do przodu
29.REV: Przesunięcie odczytu do tyłu
1. Otworzyć komorę baterii pilota 2. Włoźyć do środka dwie baterii typu AAA
3. Zamknąć pokrywę komory
UWAGA: Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii
Instalacja baterii
UWAGA: Pilot może nie działać,jeżeli na drodze wiązki są przeszkody
UWAGA: źródło silnego światła takie jak światło słoneczne zmniejsza wrażliwość pilota
Pilot
Użycie pilota zdalnego sterowania
DVBT014T2

PL
4
Instalacja urządzenia
Podłączenie tunera
Ustawienia menu Napisów menu Opcje Domyślna
Ustawienia programu Wpisz hasło 000000
EPG Przewodnik programu /
Sortowanie Według LCN/Według ONI D/Według
nazwy serwisu/Według ID serwisu Według LCN
Programy
LCN Włącz / Wyłącz Wyłącz
Proporcje obrazu
16:9PillarBox/16:9Pan&Scan/4:3
Standartowy/4:3Pan-Scan/4:3Pełny/
16:9Szerokoformatowy/Auto
16:9 PillarBox
Rozdzielczość 1080i/1080P(50Hz)/576i/576p/720p 1080i
Format T V PAL / NTSC PAL
Obraz
Wyjście Video RGB RGB
Automatyczne
wyszukiwanie Automatyczne wyszukiwanieprogramów
Wyszukiwanie ręczne Wyszukiwanie nowy kanału
Kraj Wybrać kraj zamieszkania
Wyszukiwanie
programów
Zasilanie anteny Włącz / Wyłącz Wyłącz
Przesunięcie czasu Auto/Manuał Auto
Region kraju Warszawa Warszawa
Strefa czasowa GMT-12 ~ GMT+12 GMT+1
Uśpienie Aby ustawienia Uśpienie czasu Wyłącz
Czas
Wyłączyć Aby ustawienia Wyłączyć czasu
Język menu Aby ustawić wersją językowąPolski Język napisów
Aby ustawić wersją językowąWyłącz Język audio
Aby ustawić wersją językowąPolski
Opcje
Dzwięk cyfrowy PCM/RAW HDMI On/RAW HDMI OFF/Wyłącz
PCM
Ochrona rodzicielska Wpisz hasło 0 0 0 0 00 Ustawić hasło
Ustawić własne hasło
Przywrócić ustawienia fabryczne
Resetowanie / Informacja
Widok Model,Wersjao programowania and HW wersja
System
Aktualizacja
oprogramowania
Aktualizacja najnowsze oprogramowania ręcznie przez
urządzenia USB
Multimedia Aby ustawić Muzyka/Zdjęcia/Filmy/PVR
Konfiguracja zdjęcia Aby ustawić Konfiguracja zdjęcia
USB Konfiguracja filmu Aby ustawić Konfiguracja filmu
PVR Konfiguracja Aby ustawić PVR Konfiguracja
ANT IN ANT OUTAUDIO HD OUT SCART DC IN
COAX L GND
R
DVBT014T2

PL
5
RRRooozzzwwwiiiąąązzzyyywwwaaannniiieee ppprrrooobbbllleeemmmóóówww
PROBLEM PRZYCZYNA SPOSOB NAPRAWY
Sznur sieciowy nie jest włączony Włącz zasilanie
Brak obrazu Przełącznik sieciowy jest wyłączony Naciśnij przełącznik
zasilania
Ekran pokazuje brak Nie włączony kabel DVB-T Włącz kabel DVB-T
sygnału Błędne zaprogramowanie kanałów Ustaw właściwe
Błędne podłączenie kabli Podłącz właściwie
Włączony przycisk[MUTE] Włącz dźwięk przyciskiem
MUTE
Brak dźwięku w
głośnikach
Niepoprawna ścieżka dźwiękowa Spróbuj innego nagrania
Niepodłączony lub źle podłączony
kabel AV
Podłącz właściwie kabel
wideo
Tylko dźwięk,brak
obrazu na ekranie Program jest kanałem radiowym Wciśnij przycisk TV/RADIO
Zużyte baterie Zmien baterie
Pilot nie działaPilot nie jest skierowany bezpośrednio
w kierunku tunera lub znajduje się
zbyt daleko
Trzymaj pilot we właściwej
pozycji l odległości
Obraz zatrzymuje się
bądź jest mozaika Syganał jest zbyt słaby Wzmocnij sygnał(właściwa
antenna i kierunek ustawienia
Strona wsparcia technicznego www.manta.info.pl
Specyfikacja
(FAT16,FAT32 or NTFS) maksymalne obci ążenie
portu USB 500mA
Napisy Obsługiwane formaty DVB,TXT(wszystkie ormaty),SRT,SUB,ASS,
SSA,SAM
Aktualizacja oprogramowania poprzez złącze USB
Napięcie 100~240V,50/60Hz
Zasilanie Moc(pobór prądu) Max 6W/standby<0.5W
POZYCJA OPCJA PA RA M E T RY
Częstotliwość wejściowa 170-230MHz,470-862MHz
Poziom sygnału wejść.RF -20~-78dBm
Tuner Szerokość pasma IF 7,8MHz
Modulacja QPSK,16QAM,64QAM
Porty wyjściowe SCART,HDMI,AUDIO L/R
Format dekodowania MPEG-2(ISO/IEC 13818-2),MPEG-4(ISO/IEC14
496),H.264(ISO/IEC 14496-10),1080i@30fps
Format obrazu 480i/480p/576i/576p/720p/1080i/1080p
Wideo
Obsługiwane formaty wideo MKV,H.264/AVC,AVI,XVID,MPEG-4,MPEG-2,TS,TP,TPR
,M2TS,MPEG,MP4,MOV
Format dekodowania MPEG-1&MPEG-2(layer1&layer2),AAC,AAC+/HE-AA
C,AC3,E-AC-3(Dolby Digital+)
Wyjście Audio Digital audio:S/PDIF,cyfrowe(koaksialne),
analogowe L/R
Audio
Odtwarzane formaty audio E-AC3(Dolby Digital Plus),AC3,WMA,WAV,
ACC/WM
Funkcje
dodatkowe Obsługa formatów dysków USB
DVBT014T2

PL
6
Uwaga!
Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez
wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów
technicznych, oprogramowania oraz podręcznika użytkownika. Niniejszy
podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi
produktu. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności
tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w
opisach występujących w niniejszej instrukcji użytkownika.
Uwagi dotyczące utylizacji:
Starsze urządzenia, na których znajduje się symbol jak
pokazano na rysunku, nie można wyrzucić z odpadami
domowymi. Należy oddać je do konkretnego składowiska
(skontaktować się z lokalnymi władzami) lub do sprzedawcy.
Te strony zapewnią bezpieczną utylizację bez szkody dla
środowiska
DVBT014T2

7
AUDIO/LANG
Remote Control Warranty Card User's Manual
1. USB port:Date input from USB storage devices.
2. Remote Control Sensor:Receive the signal from remote control.
3. Working indicator:LED will turn red if the set top box enter into standby mode and it will turn green if it is
working.
1. RF IN:The aerial input connector.
2. RF OUT:Connect a RF signal from the unit to either the RF input jack on TV or to other
unit(unprocessed signal)
3. AUDIO: Audio signal output jack analog and digital
4. HDMI:Connect this socket to the HDMI socket on television via HDMI cable.
5. SCART:Connect this port to the TV via scart cable.
6. DC IN: Power jack
EN
ACCESSARIES
Front Panel
Rear Panel
666 sss xxx TTT222
1 2 4 5 6
3
666 sss xxx TTT222
ANT IN ANT OUT AUDIO HD OUT SCART DC IN
CO AX L GN D
R
1
DVBT014T2
23
DVBT014T2

8

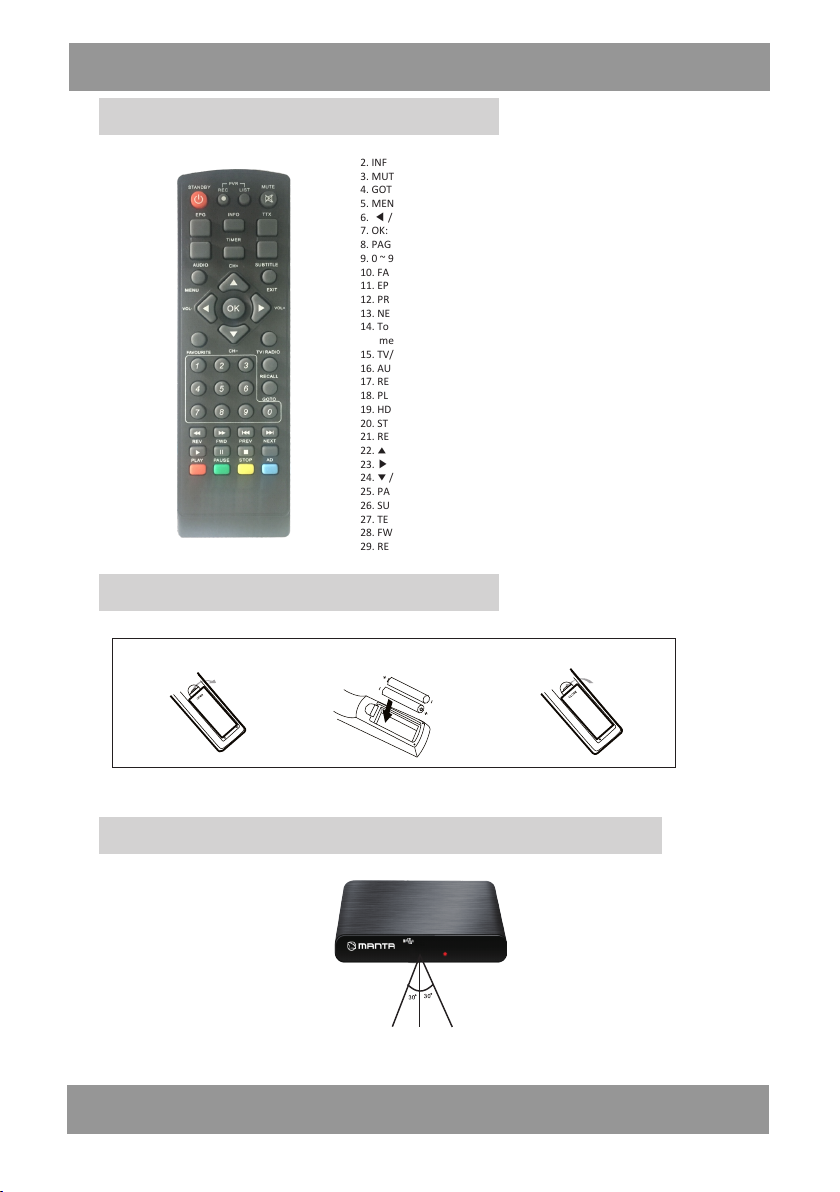

1.Open the cover 2.Install batteries 3.Close the cover
1.STANDBY:Switch on/off
2.INFO:Display channel information
3.MUTE:Enable on disable audio
4.GOTO:Move to selected time of video playback.
5.MENU:Display the main menu
6.◀/VOL-:Cursor Left/Decrease the volume
7.OK:Confirm the function
8.PAGE UP:To nagivate inside the menus.
9.0~9:Numeric keys
10.FAV:Display favorite channels list
11.EPG:Display electronic program guide.
12.PREV:Previous
13.NEXT:Next
14.Colour Buttons:Operate different functions in menu
15.TV/RADIO:Switch between digital radio and DVB-T mode
16.AUDIO/LANG:Audio setting menu
17.REC:Use to access recorded content in USB drive.
18.PLAY/PAUSE:Play/Pause media playback or start Timeshift function.
19.HDMI:Switch the HDMI 720P and 1080i
20.STOP:Stop media playing.
21.RETURN/EXIT:Exits current menu or return to the previous.
22.▲/CH+:Cursor up/Change next channel
23.▶/VOL+:Cursor right/Increase the volume
24.▼/CH-:Cursor down/Change previous channel
25.PAGE DOWN:To nagivate inside the menus.
26.SUBTITLE:Display subtitles
27.TEXT:Display teletext contents
28.FWD:Forward
29.REV:Rewind
Warning:Danger of explosion if an improper battery is substituted
Warning:The remote control will not operate if its path is blocked.
Warning:Sunlight or very bright light will decrease the sensitivity of the remote control.
EN
Installing the Batteries
Remote controlll use
Remote Control
DVBT014T2
DVBT014T2

9
Setup menu SUB Menu Options Default
Program Edit Input password 000000
EPG Program Guide /
Sort By LCN/By ONID/By Service Name
/By Service ID By LCN
Program
LCN on/off off
Aspect Ratio
16:9PillarBox/16:9Pan&Scan/4:3Letter
Box/4:3Pan&Scan/4:3Full/16:9Wide
Screen/Auto
16:9PillarBox
Resolution 1080i/1080P(50Hz)/576i/576p/720p 1080i
TV Format PAL/NTSC PAL
Video Output RGB RGB
Auto Search Automatically channel Search
Manual Search Scan new channels
Time
Power On/Off Select power on/off time
OSD Language To select OSD Language Polish
Subtitle Language To sele ct Subtit le L ang uage Off
Audio Language To select Aud io Lang uage Polish
Option
Digital Audio PCM/RAW HDMI ON/RAW HDMI OFF/Off PCM
Parental Guidance Input password 000000
Set password Set your own password
Restore Factory
Default Reset /
Information View model,hardware and software information
System
Software Update upgrade the newest software manually by USB device
Multimedia To s elect Music/Ph oto/ Movie/PVR option
Photo Configure To set photo configure
Movie Configure To set movie configure
USB
PVR Configure To set PVR configure
EN
Instalation
Rear Panel
ANT IN ANT OUTAUDIO HD OUT SCART DC IN
COAX L GND
R
DVBT014T2
Channel Search
Select sleep time Off
Sleep
Country Select your country of residence
Antenna Power
Country Region
Time Zone GMT+1
GMT-12~GMT+12
Warsaw Warsaw
Time Offset Auto/Manual Auto
On/Off
Off

10
PROBLEM POTENTIAL REASONS WHAT TO DO
Power isn’t connected Connect the power
No picture
The power switch is not on Switch on the power
Not connect DVB-T cable Plug in the DVB-T cable Screen Shows
„No Signal„ Incorrect setting Set up correct parameter
No or incorrect connection with audio cable Connect the audio cable correctly
Mute the sound Switch on the correct, volume control
No sound from speaker
Incorrect sound track Try another sound track
No or incorrect connection with AV cable Connect the video cable correctly Only sound, no Image on
the screen Program is a radio program Press TV/RADIO key to shift into TV mode
The battery is exhausted Change new battery
Remote control is not
workable Remote control unit is not in the right opposite of the
front panel or too far from it
Adjust the way of holding remote control unit
and get near to the panel
The image stop
Suddenly or mosaic The signal i too weak Strengthen the signal
ITEM SUB ITEM PA R AM E T ER
Input Frequency 170-862MHz
FR Input level -20~78dBm
IF Bandwidth 7MHz
Input Frequency
Modulation QPSK, 16QAM, 64QAM
Decoder Format
MPEG-2(ISO/IEC 13818-2)
MPEG-4(ISO/IEC 14496)
H.264 (ISO/IEC 14496-10)
1080i@30fps
Output Format
4:3,16:9, Letter Box
1920*1080i, 1280*720P, 720*576i
Video
Output Port SCART, HDMI, AUTIO L/R
Decoder Format
MPEG-1&MPEG-2(layer1&layer2)
AAC,AAC+/HE-AAC,AC3
Audio
Audio output Digital audio: S/PDIF
Voltage 100~240V,50~60HZ
Power
POWER Max 6W / standby <0,5W
EN
Troubleshooting
Specification
DVBT014T2
