SAFETY WARNINGS.
• To prevent short circuits, this product should only be used inside and only in dry spaces.
Do not expose the components to rain or moisture. Do not use the product close to a
bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures or bright
light sources.
• Do not open the product: the device contains live parts. The product should only be
repaired or serviced by a qualified repairman.
• In case of improper usage or if you have opened, altered and repaired the product
yourself, all guarantees expire. Marmitek does not accept responsibility in the case of
improper usage of the product or when the product is used for purposes other than
specified. Marmitek does not accept responsibility for additional damage other than
covered by the legal product responsibility.
• Adapters: Only connect the adapter to the mains after checking whether the mains
voltage is the same as the values on the identification tags. Never connect an adapter or
power cord when it is damaged. In that case, contact your supplier.
• Batteries: keep batteries out of the reach of children. Dispose of batteries as chemical
waste. Never use old and new batteries or different types of batteries together. Remove
the batteries when you are not using the system for a longer period of time. Check the
polarity (+/-) of the batteries when inserting them in the product. Wrong positioning can
cause an explosion.
CONTENTS.
1. Introduction. _______________________________________________________________________________________________ 3
2. Set contents._______________________________________________________________________________________________ 4
3. Installing the transmitter. _______________________________________________________________________________ 4
4. Installing the receiver.____________________________________________________________________________________ 5
5. Installing the IR receiver. ________________________________________________________________________________ 5
6. Installing the IR extender. _______________________________________________________________________________ 6
7. Installing the Invisible Scart 300™ on your PC.____________________________________________________ 6
8. Using the Invisible Scart 300™. _______________________________________________________________________ 7
9. FAQs. ________________________________________________________________________________________________________ 7
10. Technical data. ____________________________________________________________________________________________ 9
11. Optional accessories._____________________________________________________________________________________ 9
1. INTRODUCTION.
Congratulations on purchasing the Marmitek Invisible Scart 300™. You can now connect your
TV screen to any A/V device wirelessly (e.g. video recorder, DVD player, DVD recorder, satellite
receiver, Set Top Box, PC etc.). This is ideal if you cannot or do not want to place your A/V
device close to the TV. With the IR (infra-red) receiver you can continue to control your A/V
device with your own remote control, even if you have placed it in a locked cupboard, on the
other side of the room or even in a different room! Because of its compact design, the
Invisible Scart 300™ looks smart in combination with a flat screen (LCD, plasma TV), but it
can be used with any TV with a scart connection.
3INVISIBLE SCART 300™
ENGLISH
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 3

2. SET CONTENTS.
1 Transmitter.
1 Receiver (scart).
1 IR receiver.
2 Power adapters.
1 IR extender with 3 LEDs.
1 3.5 mm jack plug/RCA adapter (audio).
1 RCA/RCA cable (white/red/yellow).
1 Scart/scart RCA adapter.
1 User manual.
3. INSTALLING THE TRANSMITTER.

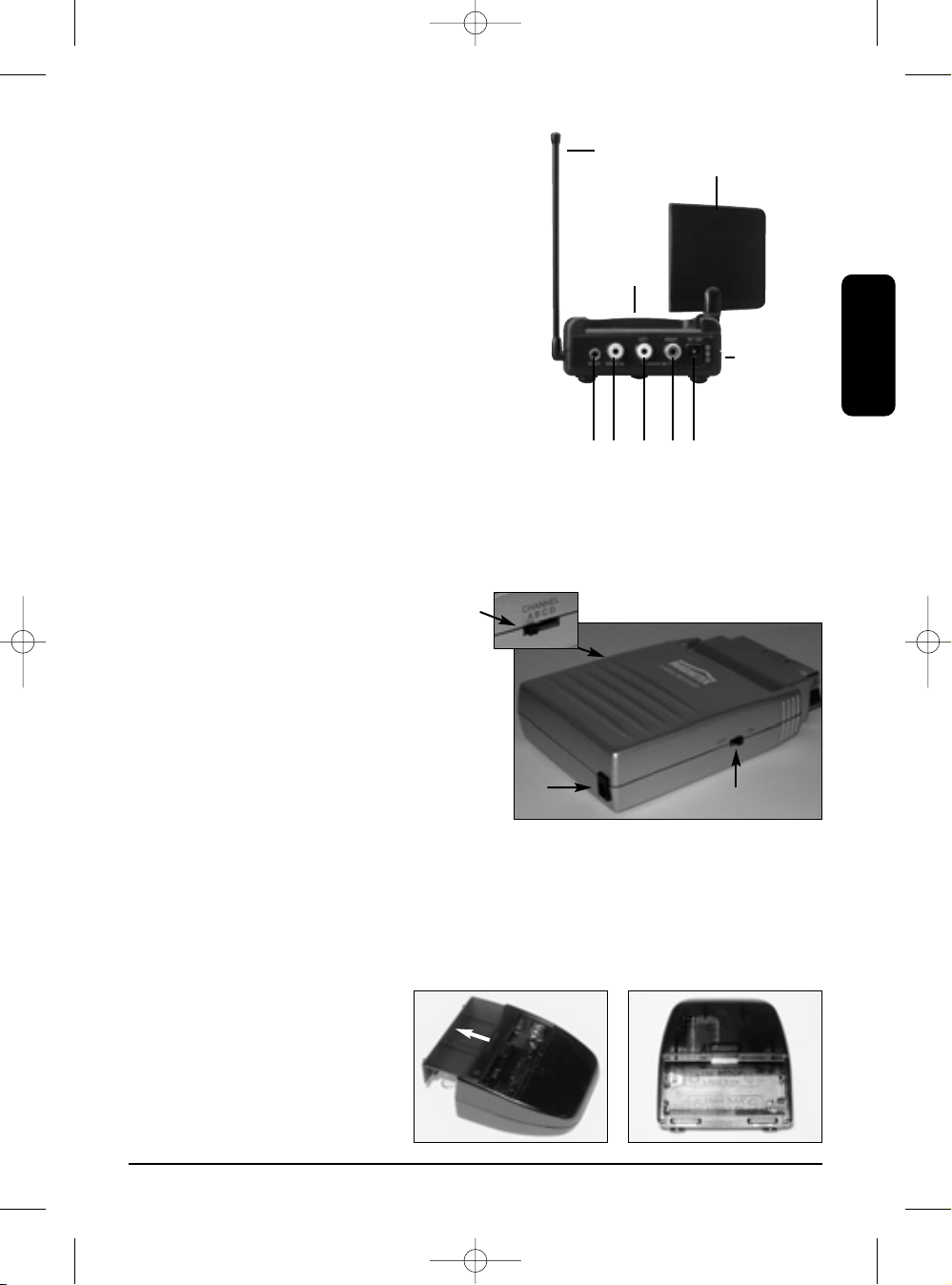

See images 1 and 2.
The transmitter can be connected to any A/V device.
1. Connect the RCA/RCA cable to the ‘A/V IN’ on the back of the transmitter [C+D]. Make
sure the colours of the plugs and the connectors correspond.
2. Connect the other side of the RCA/RCA cables to the A/V device from which you want
the signal to be transmitted.
If the A/V device has a scart connection, we advise you to use it.
Plug the scart/scart RCA adapter included into the scart connection of your A/V device.
If another scart cable has already been connected to the ‘OUT’ connection of your A/V
device, you should remove it. Plug the scart/scart RCA adapter into the scart connection
of your A/V device. The cable you just removed from the A/V device can be reconnected
to the back of the scart/scart RCA adapter. This ensures that the original connection is
preserved.
Connect the RCA/RCA cable to the yellow, red and white connections on the scart/scart
RCA adapter. See image 1 for more details.
3. Switch the channel selector [A] (A-B-C-D) to A.
4MARMITEK
Image 1
GIGAVIDEO TRANSMITTER
ORIGINAL SCART CABLE TO TV
TO A/V DEVICE
SCART/SCART
RCA ADAPTER
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 4

4. Turn the ON/OFF switch [B] to ‘OFF’.
5. Insert the power adapter included into a wall
socket (230V-50Hz) and plug the adapter into
the ‘DC IN’ [E] on the back of the transmitter.
Please only use the adapter from this set!
6. Turn the ON/OFF switch [B] to ‘ON’.
7. Place the transmitter on an easily accessible
place, preferably with space all around it. Aim
the flat side of the satellite dish [K] at the
receiver.
8. Extend the stick antenna [J] on the side.
Connecting the Invisible Scart 300™
transmitter to multiple devices:
If you have multiple A/V devices, these are proba-
bly all connected to your TV in series. To be able
to transmit the signals of e.g. both your video
recorder and satellite receiver, you should connect the transmitter between the last A/V device
and your TV.
4. INSTALLING THE RECEIVER.
See image 3.
1. Plug the receiver into the free scart IN of
your TV (e.g. ‘AV IN’ or ‘EXT 1’) you want to
watch the signal on.
2. Switch the channel selector [A] on the side
(A-B-C-D) to A.
3. Turn the ON/OFF switch [B] to ‘OFF’.
4. Insert the power adapter included into a
wall socket (230V-50Hz) and plug the power
adapter into the DC IN [E] on the back of the transmitter.
Please only use the adapter from this set!
5. Turn the ON/OFF switch [B] to ‘ON’.
5. INSTALLING THE IR RECEIVER.
See images 4 and 5.
1. Open the IR receiver by sliding
the battery lid on the back
downwards.
2. Insert 2 AAA 1.5V batteries
(not included) in the IR recei-
ver. Make sure the polarity is
correct (+/-). This is indicated
on the inside of the IR receiver.
5INVISIBLE SCART 300™
ENGLISH
Image 2
Image 3
Image 5Image 4
JK
A
F
C DDE
B
A
EB
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 5

(Only use non-rechargeable (alkaline) batteries.)
3. Replace the battery flap.
Because of the wireless technology the IR receiver can be placed wherever you want. It is
however important that it is within view and range of the remote control of the A/V device
you want to control. Check different positions to check which one works best.
6. INSTALLING THE IR EXTENDER.
1.
Connect the IR extender included to the ‘IN’ [F] on the back of the transmitter
(image 2).
2. Remove the protective layer of one of the IR LEDs. Place this IR LED on the IR screen of
the A/V device you want to control. Do not yet attach it permanently. Before pushing it
on, check whether the IR LED is working. Aim your original remote control at the screen
on the front of the separate IR receiver and select some channels. If the A/V device does
not react, it might be because the IR LED is not in the correct place. With some devices
the IR LED needs to be attached to a specific spot.
The second and third IR LEDs can be used to control a second and third A/V device. If you are
not using these IR LEDs, don’t remove them!
7. INSTALLING THE INVISIBLE SCART 300™
TO YOUR PC.
The Invisible Scart 300™ should be connec-
ted to the ‘TV-out’ or ‘Video-out’ of your
PC. This connection can usually be found
on the graphics card. The signal you should
offer is a so-called ‘composite video signal’,
also called CVBS. .

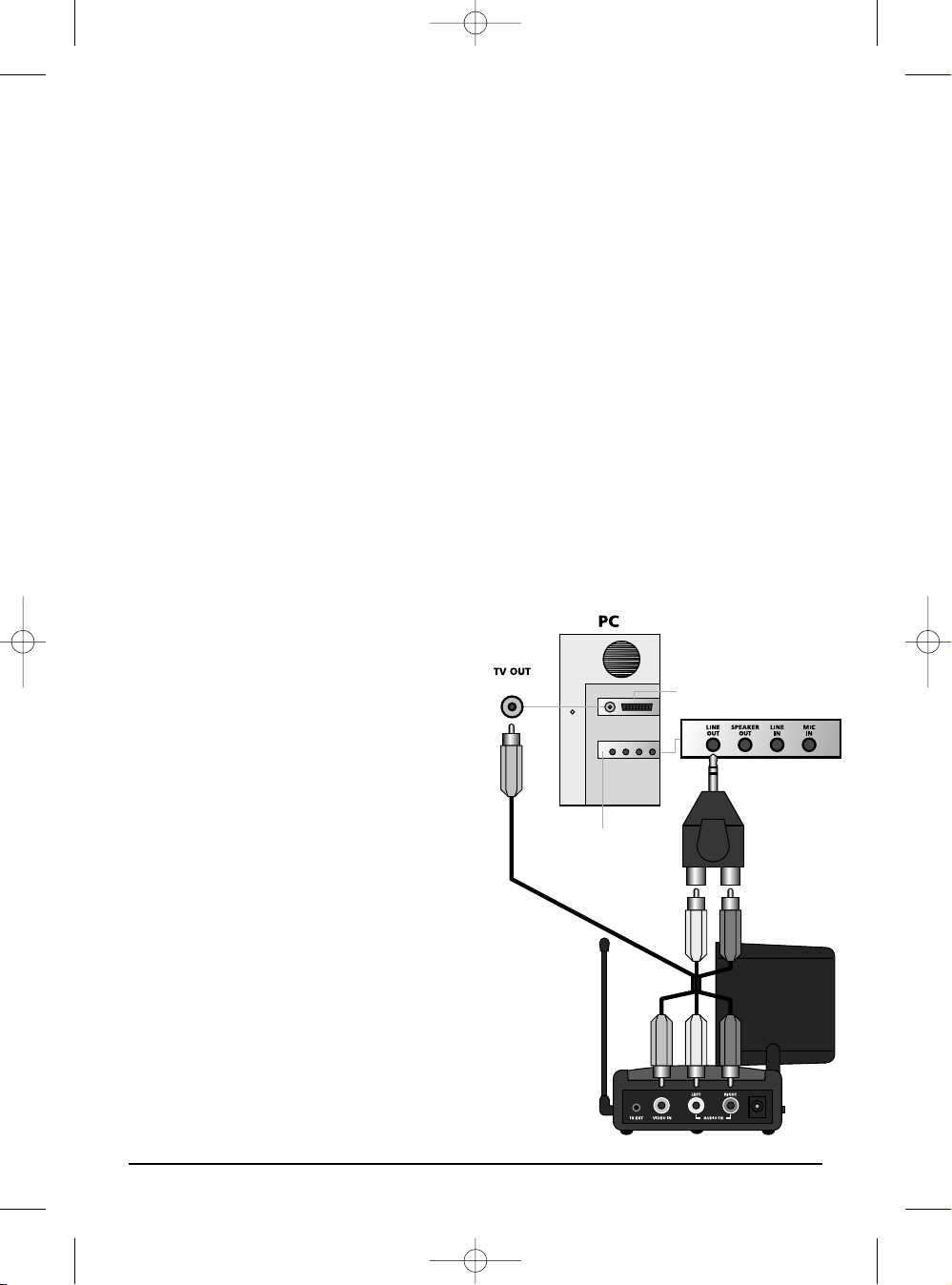

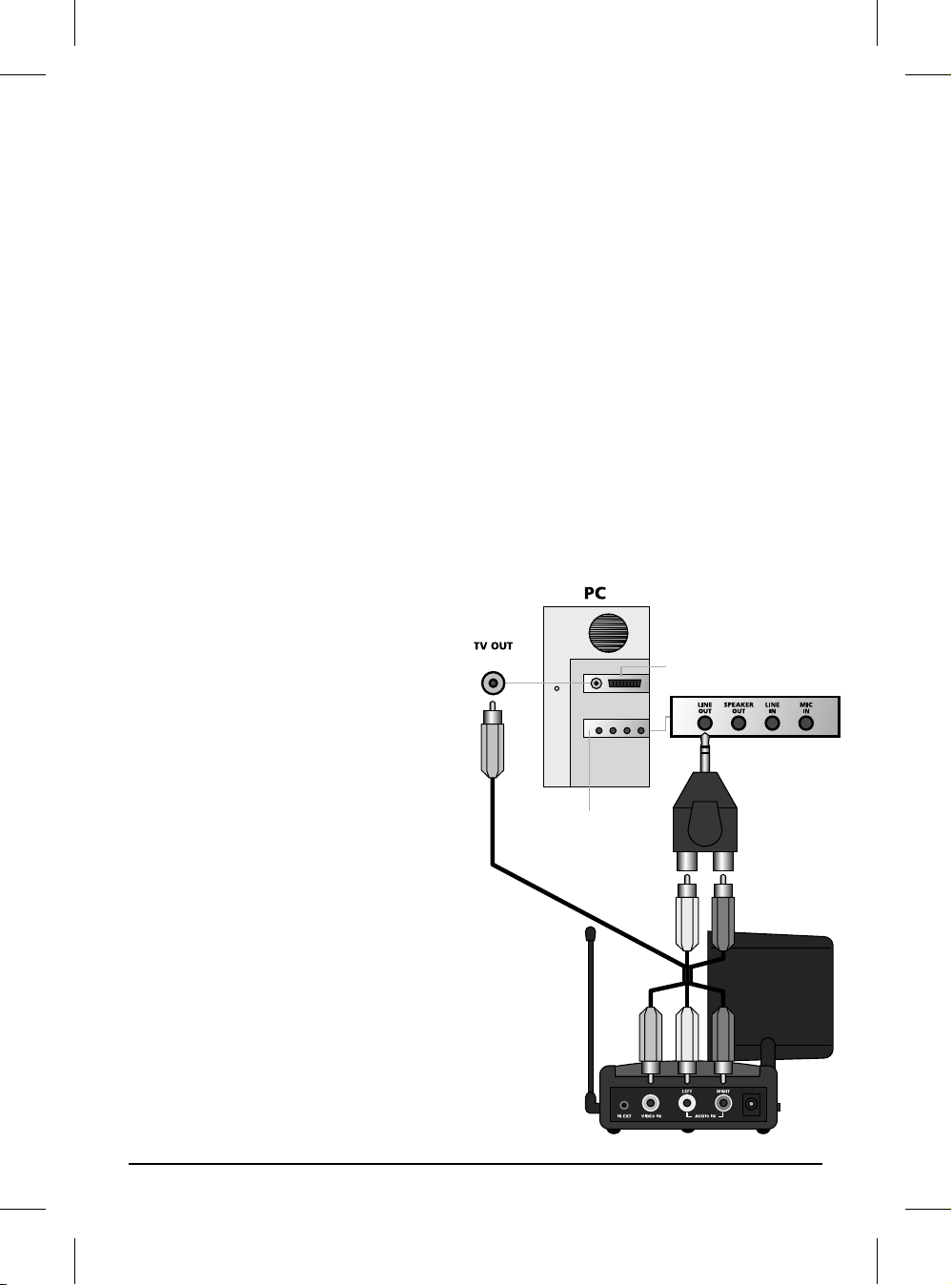

The connection to your graphics card can
look as follows (see image 6):
•Yellow RCA connection.
If your PC has such a connection, you
can just plug the RCA/RCA cable into the
yellow connection of your transmitter.
•DIN plug (S-VIDEO).
If you have an S-VIDEO connection, you
cannot directly plug the transmitter into
your PC, but you need an adapter cable.
This cable will turn your S-VIDEO signal
into a composite video signal. The cable is
usually supplied when you buy a graphics
card (PC) with ‘TV-out’, but is also available
via your Marmitek dealer (Art. nr. 09388).
Sometimes the standard cable does not
connect to the PC. In that case you should
6MARMITEK
Image 6
Graphics card
Sound card
Yellow
Red
White
WhiteYellow
RCA Yellow
Red
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 6

contact the supplier of the graphics card. For use of the ‘TV-out’ you should alter certain settings
in the graphics card menu. These differ per PC and operating systems, but usually the right mode
needs to be selected, in this case ‘composite’, ‘CVBS’ or ‘PAL-B/G’. Usually the manual with your
PC or graphics card contains information on how to do this. As there are too many different
types of graphics cards, we are unable to help you with this.
To transmit sound, you can use the audio OUT on the sound card of your PC using the 3.5 mm
jack plug/RCA adapter.
8. USING INVISIBLE SCART 300™.
1. Make sure your A/V device is switched on.
2. Switch the TV connected to the receiver to the correct scart IN. Usually this means pres-
sing the 0 or A/V button. You should immediately get an image. The TV should not have
to search for channels with the Invisible Scart 300™.
3.
Because of the high frequency, the signal is slightly direction sensitive. The transmitter’s
antenna has been designed in such a way that it can be turned into different directions. For
an optimal reception, the small dish antenna [K] should be aimed at the receiver. Sometimes
reflections can occur. In that case, move the transmitter or slightly turn the receiver.
4. You can now control your A/V device with the original remote control, by aiming it at the
IR receiver included or the IR screen of your A/V device.
5. If you have connected the A/V transmitter to an A/V device with a built-in tuner (e.g. a
DVD recorder, video recorder or satellite receiver), you can, independent from TV-1, select
and view channels on TV-2 (which is connected to the receiver). This is also possible if TV-
2 is in a room without an antenna connection. TV-2 should be set for the video channel.
You can select the TV channel on TV-2 using the remote control for the device connected
to the transmitter (e.g. the DVD recorder).
9. FAQs.
I do not receive a signal.
• Check whether the channel selector (images 1 and 2) [A] of both the receiver and trans-
mitter are set to the same value.
• Check whether both units are set to ‘ON’ (images 1 and 2) [B].
• Check whether the TV is set to the right ‘A/V IN’.
The signal I receive is weak.
• Try another channel (make sure both units are still set to the same channel).
• Slightly alter the position of the transmitter and/or receiver.
• You might be at the extreme end of the range. The range of the device can be influenced
by local circumstances, such as a Wireless LAN network (WLAN).
7INVISIBLE SCART 300™
ENGLISH

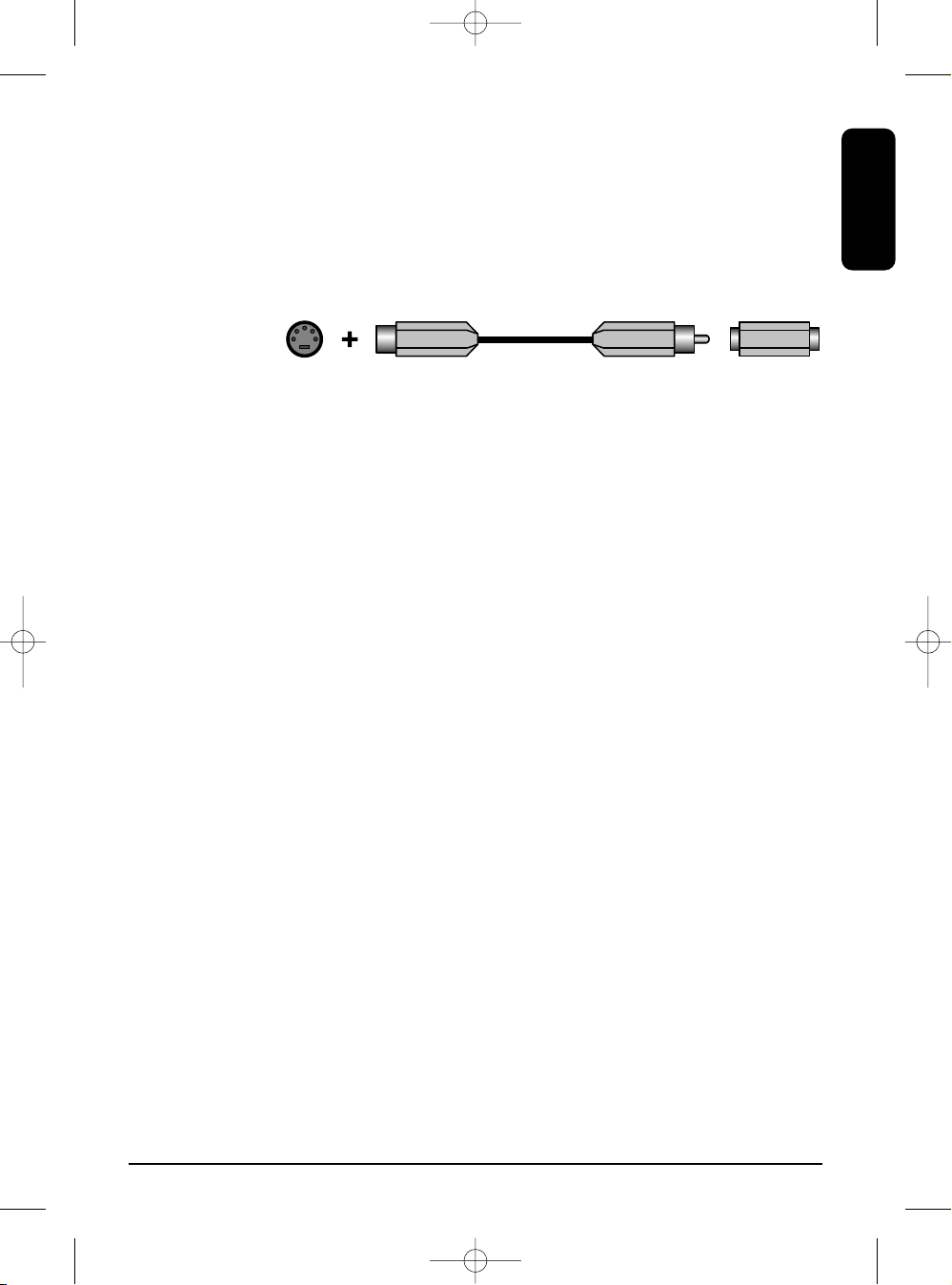

Marmitek S-VIDEO composite video adapter (artnr. 09388)
S-Video - Composit Video Adapter
PC TV OUT
S-VIDEO
Image 7
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 7

The image and sound are perfect, but the IR return signal does not work.
Check the following guidelines:
• Depending on local circumstances, the 2.4GHz A/V signal can have a larger range than
the 433MHz signal of the IR receiver. Try testing shorter distances.
• Only use new (fully charged), non-rechargeable, alkaline AAA batteries for your IR recei-
ver.
• Check whether the light on the IR receiver flashes red when using the remote control.
• Is the IR LED correctly connected to the transmitter?
• Is the IR LED correctly attached to the IR screen of I/V device?
• Moving the IR receiver can often solve the problem. Just moving it 30 cm to the left or
right can make a big difference.
I do see an image, but do not get any sound.
The Invisible Scart 300™ can transmit analogue stereo signals, such as e.g. Dolby Surround.
Digital systems such as Dolby 5.1 or Dolby Digital cannot be transmitted.
Does the Invisible Scart 300™ cause a conflict with my wireless network (WLAN)?
Both systems use the same frequency band (2.4GHz). Some interference may occur. The
Invisible Scart 300™ can use different channels within the frequency band (A, B, C, D).
Choose the channel that produces the least interference.
Can I combine multiple receivers?
Yes, the signal you receive will however be the same on all receivers.
Can I combine multiple transmitters?
You can use a maximum of 4 transmitters in combination with one or more receivers. You can
set up 4 different channels for the transmitters (A, B, C, D). The IR return channel cannot be
set to a different value, which means it works the same for the entire system. The Invisible
Scart 300™ transmitters and receivers also work with the transmitters and receivers of the
GigaVideo45 and the Invisible Scart 200™.
Has your question not been answered? Then go to www.marmitek.com for more information.
8MARMITEK
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 8

10. TECHNICAL DATA.
INVISIBLE SCART 300™ TRANSMITTER.
Range: Up to 100m free field, up to 30m through walls and ceilings.
Power: 230VAC/50Hz, 6VDC 300mA.
Frequency: Audio/Video: 2,4GHz, 4 channels (A, B, C, D).
IR: 433.92 MHz.
A/V input: 3x RCA (2x Audio, 1x Video).
Video input: 1Vpp (typ) 75 Ω.
Audio input: 1Vpp (typ) 600 Ω.
Audio: Stereo.
Dimensions: 92x85x140mm (with antenna extended).
INVISIBLE SCART 300™ RECEIVER.
Power: 230VAC/50Hz, 6VDC 300mA.
Frequency: 2.4GHz, 4 channels (A, B, C, D).
A/V output: Scart.
Video output: 1Vpp (type) / 75 Ω.
Audio output: 1Vpp (type) / 600 Ω.
Audio: Stereo.
Dimensions: 92x58x20mm.
IR RECEIVER.
Power: 2 x AAA 1.5V non-rechargeable alkaline batteries (not included).
Frequency: 433.92Mhz.
11. OPTIONAL ACCESSORIES.
Marmitek Flat TV Link 4
The Flat TV Link 4 gives you the opportunity to
connect all types of A/V equipment to your Scart
300™ transmitter or your TV screen, retaining
signal quality. For more information go to:
www.marmitek.com.
Marmitek EasyControl 8™ or Marmitek
EasyTouch35™
With both universal remote controls you can con-
trol 8 A/V devices: TV, video, DVD, cable, satellite,
audio, Marmitek X10 and digital satellite. They will
always work because of the preprogrammed codes
and learning mode. The remote controls work
through walls and ceilings and can be combined
with the Invisible Scart 300™ transmitter. The
EasyTouch35™ has a useful touch-screen with
light-blue backlighting. For more information go
to: www.marmitek.com.
9INVISIBLE SCART 300™
ENGLISH
Flat TV Link 4
EasyTouch 35EasyControl 8
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 9

Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the product
and/or its packaging must not be disposed of with unsorted municipal waste. The symbol indica-
tes that this product should be disposed of separately from regular household waste streams. It is your
responsibility to dispose of this and other electric and electronic equipment via designated collection faci-
lities appointed by the government or local authorities. Correct disposal and recycling will help prevent
potential negative consequences to the environment and human health. For more detailed information
about the disposal of your old equipment, please contact your local authorities, waste disposal service, or
the shop where you purchased the product.
10 MARMITEK
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 10

SICHERHEITSHINWEISE.
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses
und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder
Feuchtigkeit aus. Nicht neben oder nahe eines Bades,Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken
Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthält Bestandteile mit lebensgefährlicher
Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst
ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei
einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernim-
mt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Netzadapter: Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie
überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert
übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel niemals an,
wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten
auf.
• Batterien: Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die
Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder
unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit
nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf
die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen.
INHALTSANGABE.
1. Einführung. ________________________________________________________________________________________________1 1
2. Verpackungsinhalt. _______________________________________________________________________________________1 2
3. Anschließen des Senders (Transmitter). ______________________________________________________________1 2
4. Anschließen des Empfängers (Receiver)._____________________________________________________________1 3
5. Anschließen des IR-Empfängers. ______________________________________________________________________1 3
6. Anschließen des IR-Verlängerungskabels. ___________________________________________________________1 4
7. Anschluss des Invisible Scart 300™ an den Rechner. _____________________________________________1 4
8. Gebrauchsanleitung._____________________________________________________________________________________1 5
9. Häufig gestellte Fragen._________________________________________________________________________________1 5
10. Technische Daten. ________________________________________________________________________________________1 7
11. Zusätzlich erhältlich. _____________________________________________________________________________________1 7
1. EINFÜHRUNG.
Herzlichen Glückwunsch zum Erwerb des Marmitek Invisible Scart 300™. Mit diesem Gerät können Sie
Ihren Fernseher drahtlos an Ihr A/V Gerät anschließen, wie z.B. Ihren Videorekorder, DVD-Player, DVD-
Rekorder, Satellitenempfänger, Set Top Box, PC usw. Hiermit haben Sie eine ideale Lösung, wenn sie Ihr
A/V Gerät nicht nahe Ihres Fernsehers aufstellen wollen oder können. Der mitgelieferte IR (Infiarät 17.7p-17.ysRusw snK0.0001f10.7_____, PC usw

2. VERPACKUNGSINHALT.
1 Sender (Transmitter).
1 Empfänger (Scart) (Receiver).
1 IR Empfänger.
2 Speisungsadapter.
1 IR Verlängerungskabel mit 3 LED’s.
1 3,5 mm Mini-jack/ RCA Kabel (Chinch) Adapter (Audio).
1 RCA Kabel Chinch/Chinch (weiß / rot / gelb).
1 Scart/Scart RCA Kabel (Chinch) Adapter
1 Gebrauchsanleitung.
3. ANSCHLIEßEN DES SENDERS (Transmitter).
Sehen Sie Abbildung 1 und 2.
Der Sender kann an jedes A/V Gerät angeschlossen werden.
1. Schließen Sie das RCA Kabel Chinch/Chinch an den A.V Eingang auf der Rückseite des
Senders [C+D] an. Beachten Sie dabei, dass die Farben der Stecker mit den
Eingangsbuchsen übereinstimmen.
2. Verbinden Sie die andere Seite des RCA/RCA Kabels mit dem A.V Gerät, dass das Signal
senden soll.
Verfügt das A/V Gerät über einen Scart Anschluss, so empfehlen wir, diesen zu verwenden.
Stecken Sie hierzu den mitgelieferten Scart/Scart RCA Kabel (Chinch) Adapter in den
Scart-Anschluss Ihres A/V Geräts.
Sollte bereits ein anderes Scart-Kabel an den Ausgang Ihres A/V Geräts angeschlossen
sein, so müssen Sie dieses entfernen. Stecken Sie den Scart/Scart RCA Kabel (Chinch)
Adapter in den Scart-Anschluss Ihres A/V Geräts. Sie können das zuvor entfernte Kabel
aus Ihrem A/V Gerät nunmehr wieder an der Rückseite des Scart/Scart RCA Kabel
(Chinch) Adapters anschließen. So bleibt die ursprüngliche Verbindung erhalten.
Schließen Sie nun das RCA Kabel Chinch/Chinch an die gelbe, rote und weiße
Anschlussbuchse des Scart/Scart RCA Kabel (Chinch) Adapters an. Sehen Sie Abbildung 1
für weitere Details.
3. Stellen Sie den Kanalschalter [A] (A-B-C-D) auf A.
12 MARMITEK
Abbildung 1
GIGAVIDEO SENDER
URSPRÜNGLICHES SCART-KABEL ZUM TV
ZUM A/V GERÄT
SCART/SCART RCA KABEL
(CHINCH) ADAPTER
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 12

4. Stellen Sie den EIN/AUS Schalter [B] auf ‘OFF’.
5.
Stecken Sie den mitgelieferten Speisungsadapter in
die Steckdose (230V-50Hz) und den
Speisungsstecker in den DC Eingang [E] an der
Senderrückseite. Verwenden Sie ausschließlich den
mitgelieferten Adapter!
6. Stellen Sie den EIN/AUS Schalter [B] auf ‘ON’.
7. Stellen Sie den Sender an einem erreichbaren Ort
auf, möglichst rundherum frei. Richten Sie die
Parabolantenne [K] mit der flachen Seite Richtung
Empfänger.
8. Klappen Sie die sich an der Seite befindende
Stabantenne [J] hoch.
Anschließen des Invisible Scart 300™ Senders an
mehrere Geräte:
Wenn Sie mehrere A/V Geräte haben, so sind diese wahrscheinlich bereits mit Ihrem
Fernseher vernetzt. Um beispielsweise das Signal von sowohl dem Videorekorder wie auch
dem Satellitenempfänger versenden zu können, schließen Sie den Sender zwischen dem
letzten A/V Gerät und Ihrem Fernseher an.
4. ANSCHLIEßEN DES EMPFÄNGERS
(RECEIVER).
Sehen Sie Abbildung 3.
1. Stecken Sie den Empfänger in den freien
Scart-Eingang Ihres Fernsehers (z.B. ‘AV in’
oder ‘EXT1’) , auf dem Sie das Signal empf-
angen möchten.
2. Stellen Sie den Kanalschalter [A] an der Seite
(A-B-C-D) auf A.
3. Stellen Sie den EIN/AUS Schalter [B] auf
’OFF’.
4. Stecken Sie mitgelieferten Speisungsadapter in eine Steckdose (230V-50Hz)
und verbinden Sie den Speisungsstecker mit dem DC Eingang [E] auf der
Empfängerrückseite. Verwenden Sie ausschließlich den mitgelieferten Adapter!
5. Stellen Sie den EIN/AUS Schalter [B] auf ’ON’.
5. ANSCHLIEßEN DES IR EMPFÄNGERS.
Sehen Sie die Abbildungen 4 und 5.
1. Öffnen Sie den IR Empfänger,
indem Sie die Klappe an der
Rückseite hinunter schieben.
2.
Legen Sie 2 AAA 1,5V Batterien
(nicht im Lieferumfang enthal-
13INVISIBLE SCART 300™
DEUTSCH
Abbildung 2
Abbildung 3
Abbildung 5Abbildung 4
JK
A
F
C DDE
B
A
EB
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 13

ten) in den IR Empfänger ein. Achten Sie dabei auf die Polarität (+/-). Diese ist an der
Innenseite des IR Empfängers wiedergegeben (Verwenden Sie ausschließlich nicht-auflad-
bare (Alkaline) Batterien).
3. Schließen Sie die Klappe am IR Empfänger wieder.
Durch die drahtlose Technologie kann der IR Empfänger frei aufgestellt werden. Achten Sie
jedoch darauf, dass dieser in Sichtweite und Reichweite der Fernbedienung des zu bedienenden
A/V Geräts aufgestellt ist. Experimentieren Sie mit der Positionierung für den besten Betrieb.
6. ANSCHLIEßEN DES IR VERLÄNGERUNGSKABELS.
1. Schließen Sie das mitgelieferte IR Verlängerungskabel an den Eingang [F] an der Rückseite
des Senders an (Abbildung 2).
2. Entfernen Sie die Schutzhaut von einer der IR LED’s. Bringen Sie diese IR LED auf dem IR
Fenster des A/V Geräts, welches Sie bedienen möchten, an. Drücken Sie die LED noch
nicht fest an. Wir empfehlen, den Betrieb zu kontrollieren, bevor Sie die IR LED definitiv
befestigen. Richten Sie darum Ihre Fernbedienung auf das Fenster an der Vorderseite des
losen IR Empfängers und wählen Sie beispielsweise verschiedene Kanäle an. Wenn das
A/V Gerät nicht reagiert, kann es sein, dass die IR LED nicht an der richtigen Stelle ange-
bracht wurde. Bei manchen Geräten ist die Stelle sehr präzise zu suchen
.
Die zweite und dritte IR LED kann zur Bedienung eventueller zweiter oder dritter A/V Geräte verwen-
det werden. Entfernen Sie die IR LEDs niemals, auch dann nicht, wenn Sie diese nicht verwenden.
7. ANSCHLIEßEN DES INVISIBLE SCART
300™ AN DEN PC.
Der Invisible Scart 300™ muss an den ‘TV-Out’
oder ‘Video-Out’ Ihres PC angeschlossen wer-
den. Meistens befindet sich dieser Anschluss auf
der Grafikkarte. Das Signal, das Sie anbieten
müssen, ist ein sogenanntes "zusammengesetz-
tes Videosignal". Man nennt es auch CVBS
.
Der Anschluss auf Ihrer Grafikkarte kann folgen-
dermaßen aussehen (sehen Sie Abbildung 6):
•Gelber RCA Kabel (Chinch) Anschluss
(RCA gelb) Besitzt Ihr PC diesen Anschluss,
so können Sie das mitgelieferte RCA Kabel
Chinch/Chinch direkt an den gelben RCA
(Chinch) Anschluss Ihres Senders ansch-
ließen.
•DIN-Stecker (S-VIDEO).
Wenn Sie einen S-VIDEO-Anschluss besitzen,
so können Sie den Sender nicht direkt an
Ihren PC anschließen. In diesem Fall benötigen
Sie ein Übergangskabel. Dieses Übergangska-
bel wandelt Ihr S-VIDEO-Signal in ein zusam-
14 MARMITEK
Abbildung 6
Grafikkarte
Soundkarte
Gelb
Rot
Weiß
WeißGelb Rot
RCA Gelb
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 14

mengesetztes Videosignal um. Dieses Übergangskabel wird nahezu immer mitgeliefert wenn Sie
eine Grafikkarte (oder einen PC) mit ‘TV-Out’ kaufen und ist auch über Ihren Marmitek Händler
erhältlich (Art.-Nr. 09388).
An manche PC Arten passen die Standardkabel nicht. In diesem Falle empfehlen wir Ihnen,
Kontakt mit der Liefererfirma der Grafikkarte aufzunehmen. Um den ‘TV-Out’ nutzen zu können,
müssen eine Anzahl von Menüeinstellungen der Grafikkarte verändert werden. Dies ist selbstver-
ständlich pro PC und Betriebssystem unterschiedlich, doch in der Regel ist es so, dass der richtige
Modus selektiert werden muss. In diesem Falle also ‘zusammengesetzt’, ‘CVBS’ oder ‘PAL-B/G’.
Wahrscheinlich finden Sie in der Gebrauchsanleitung Ihres PC oder Ihrer Grafikkarte zurück, wie
dies vor sich geht. Angesichts der vielen, unterschiedlichen Arten von Grafikkarte können wir
Ihnen hierbei leider nicht behilflich sein.
Für die Versendung des Tons können Sie den Audio-Ausgang auf der Soundkarte Ihres PC ver-
wenden. Hierzu benutzen Sie den 3,5 mm Mini-jack/RCA Kabel (Chinch) Adapter.
8. GEBRAUCHSANWEISUNG.
1. Schalten Sie Ihr A/V Gerät ein.
2. Schalten Sie Ihren TV, an den Sie den Empfänger angeschlossen haben, zum richtigen
Scart-Eingang um. Bei den meisten Geräten muss hierzu die 0 oder A/V Taste gedrückt
werden. Sie empfangen sofort Bild. Der TV muss zum Anschließen des Invisible Scart
300™ niemals Kanäle suchen.
3. Durch die hohe Frequenz ist das Signal ein wenig richtungsempfindlich. Die Antenne des
Senders wurde deshalb so entworfen, dass Sie diese in alle Richtungen drehen können.
Für einen optimalen Empfang müssen Sie die kleine Parabolantenne [K] zum Empfänger
richten. Manchmal kann es zu Rückstrahlungen kommen. Verschieben Sie den Sender
oder verdrehen Sie den Empfänger dann etwas.
4.
Anschließend können Sie Ihr A/V Gerät mit Ihrer Original-Fernbedienung bedienen, indem
Sie diese auf den mitgelieferten IR-Empfänger oder das IR-Fenster Ihres A/V Gerätes richten.
5. Wenn Sie den A/V Sender an ein A/V Gerät mit eingebautem Tuner (z.B. DVD-Rekorder,
Videorekorder oder Satellitenempfänger) angeschlossen haben, so können Sie unabhängig
von Ihrem ersten TV, Kanäle wählen und ansehen auf Ihrem zweiten TV (der an den
Empfänger angeschlossen ist). Dies ist also auch möglich, wenn Ihr zweiter TV sich an einem
Ort ohne Antennenanschluss befindet. Hierzu muss Ihr zweiter TV auf den Videokanal ein-
gestellt sein. Selektieren Sie hierzu mit der Fernbedienung des auf den Sender angeschlosse-
nen Geräts (z.B der DVD-Rekorder) den Fernsehkanal auf dem zweiten TV.
9. HÄUFIG GESTELLTE FRAGEN.
Ich bekomme kein Signal.
• Überprüfen Sie, ob der Kanalschalter (Abbildung 1 und 2) [A] von sowohl Empfänger wie
auch Sender gleich eingestellt sind.
• Überprüfen Sie, ob beide Einheiten auf ‘ON’ stehen (Abbildung 1 und 2) [B].
• Überprüfen Sie, ob der TV auf den richtigen A/V Eingang eingestellt ist.
15INVISIBLE SCART 300™
DEUTSCH
Marmitek S-VIDEO zusammengesetzten Video-Adapter (artnr. 09388)
S-Video - Composiet Video Adapter
PC TV OUT
S-VIDEO
Abbildung 7
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 15

Das Signal ist schwach.
• Probieren Sie einen anderen Kanal (achten Sie dabei darauf, dass beide Einheiten auf
demselben Kanal eingestellt bleiben).
•
Schon das wenig Verändern der Positionierung des Senders und/oder Empfängers kann helfen.
• Sie befinden Sich am Rande des Bereichs. Der Bereich kann durch örtliche Gegebenheiten
beeinflusst werden, wie zum Beispiel ein Wireless LAN Netzwerk (WLAN)
Bild und Ton sind ausgezeichnet, doch das IR Retoursignal funktioniert nicht.
Achten Sie auf nachfolgende Hinweise:
• Tragen Sie der Sache Rechnung dass, abhängig von den örtlichen Gegebenheiten, das
2,4GHz A/V Signal weiter reichen kann als das 433MHz Signal des IR Empfängers. Testen
Sie eventuell mit kurzen Entfernungen.
• Verwenden Sie für Ihren IR Empfänger ausschließlich neue (volle), (Alkaline)
Einwegbatterien vom Typ AAA.
• Überprüfen Sie, ob das Licht im IR Empfänger rot aufleuchtet, wenn Sie Ihre
Fernbedienung benutzen.
• Ist die IR LED korrekt an den Sender angeschlossen?
• Ist die IR LED korrekt an das IR Fenster Ihres A/V Geräts angebracht?
• Oftmals bietet das Verstellen des IR Empfängers die Lösung. Sogar 30 cm nach links oder
rechts kann von großem Einfluss sein.
Ich empfange zwar Bild, aber keinen Ton.
Der Invisible Scart 300™ kann analoge Stereosignale versenden, wie z.B. Dolby Surround. Digitale
Systeme wie beispielsweise Dolby 5.1 oder Dolby Digital können nicht versendet werden.
Verursacht der Invisible Scart 300™ einen Konflikt mit meinem drahtlosen
Netzwerk (WLAN)?
Beide Systeme arbeiten auf demselben Frequenzband (2,4GHz). Es kann also Interferenz
auftreten. Der Invisible Scart 300™ verfügt jedoch über verschiedene Kanäle innerhalb des
Frequenzbandes (A, B, C, D). Wählen Sie den Kanal mit der geringsten Interferenz.
Können mehrere Empfänger untereinander verwendet werden?
Ja, aber das zu empfangende Signal wird auf allen Empfängern dasselbe sein.
Können mehrere Sender untereinander kombiniert werden?
Sie können maximal4 Sender mit einem oder mehreren Empfängern kombinieren. Hierzu sind
4 verschiedene Kanäle einstellbar (A, B, C, D). Der IR Retourkanal kann jedoch nicht unter-
schiedlich eingestellt werden und wirkt durch das ganze System hindurch. Die Invisible Scart
300™ Sender und Empfänger wirken auch mit den Sendern und Empfängern des
GigaVideo45 und Invisible Scart 200™ zusammen.
Sie haben noch Fragen, die oben stehend nicht beantwortet wurden?
Schauen Sie dann unter www.marmitek.com.
16 MARMITEK
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 16

10. .TECHNISCHE DATEN.
INVISIBLE SCART 300™ SENDER (TRANSMITTER).
Bereich: Bis zu 100m freies Feld, bis zu 30m durch Wände und Decken hindurch.
Speisung: 230VAC/50Hz, 6VDC 300mA.
Frequenz: Audio/Video: 2,4GHz, 4 Kanäle (A, B, C, D).
IR: 433.92 MHz.
A/V Eingang: 3x RCA Kabel Chinch (2x Audio, 1x Video).
Video Eingang: 1Vpp (typ) 75 Ω.
Audio Eingang: 1Vpp (typ) 600 Ω.
Audio: Stereo.
Maße: 92x85x140mm (mit ausgeklappter Antenne)
INVISIBLE SCART 300™ EMPFÄNGER (RECEIVER) .
Speisung: 230VAC/50Hz, 6VDC 300mA.
Frequenz: 2,4GHz, 4 Kanäle (A, B, C, D).
A/V Ausgang: Scart.
Video Ausgang: 1Vpp (Typ) / 75 Ω.
Audio Output: 1Vpp (Typ) / 600 Ω.
Audio: Stereo.
Maße: 92x58x20mm.
IR ONTVANGER.
Speisung: 2 x AAA 1.5V (Alkaline) Einwegbatterien (nicht mitgeliefert).
Frequenz: 433.92Mhz.
11. OPTIONAL ERHÄLTLICH.
Marmitek Flat TV Link 4
Mit dem Flat TV Link 4 können Sie Ihre gesamten
A/V Geräte ohne jeglichen Qualitätsverlust an Ihren
Invisible Scart 300™ Sender oder an den Fernseher
anschließen. Weitere Informationen finden Sie
unter www.marmitek.com.
Marmitek EasyControl 8™ oder Marmitek
EasyTouch35™
Mit beiden Universal-Fernbedienungen können Sie
8 A/V Geräte bedienen: TV, Video, DVD, Kabel,
Satellit, Audio, Marmitek X10 und Digital-Satellit.
Da die Fernbedienungen mit Codes und
Lernfunktionen vorprogrammiert wurden,
funktionieren sie immer. Zusammen mit dem
Invisible Scart 300™ Sender funktionieren die
Fernbedienungen sogar durch Wände und
Decken hindurch. Die EasyTouch35™ ist mit
einem praktischen Touchscreen und hellblauer
Displaybeleuchtung
ausgestattet. Weitere Informationen finden Sie unter www.marmitek.com.
17INVISIBLE SCART 300™
DEUTSCH
Flat TV Link 4
EasyTouch 35EasyControl 8
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 17

Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät
und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem
Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem
Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere
elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen
Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln
trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden.
Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die
örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt
erworben haben.
18 MARMITEK
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 18

AVERTISSEMENTS DE SECURITE.
• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement
dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas
utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement
élevées ou à des sources de lumières trop fortes.
• Ne jamais ouvrir le produit : l’appareil contient des éléments qui sont sous tension très
dangereuse. Les réparations ou l’entretien ne doivent être effectués que par des person-
nes compétentes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule
la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation
impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est
destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre
que la responsabilité civile du fait des produits.
• Adaptateur : Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir
vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’i-
dentification. Ne jamais brancher un adaptateur secteur ou un cordon d’alimentation
lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.
• Piles : tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits
déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves,
ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps
hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte
peut engendrer un danger d’explosion.
TABLE DES MATIÈRES.
1. Introduction. _______________________________________________________________________________________________1 9
2. Contenu de l’emballage.________________________________________________________________________________2 0
3. Installation de l’émetteur (Transmitter).______________________________________________________________2 0
4. Installation du récepteur (Receiver). __________________________________________________________________2 1
5. Installation du récepteur IR. ____________________________________________________________________________2 1
6. Installation du câble d’extension IR. __________________________________________________________________2 2
7. Installation de l’Invisible Scart 300™ sur un PC.___________________________________________________2 2
8. Utilisation.__________________________________________________________________________________________________2 3
9. Questions fréquemment posées.______________________________________________________________________2 3
10. Caractéristiques techniques. ___________________________________________________________________________2 5
11. Disponible en option.____________________________________________________________________________________2 5
1. INTRODUCTION.
Félicitations pour l’achat du Marmitek Invisible Scart 300™. Ce système vous permet de bran-
cher sans fil votre écran TV sur votre appareil A/V (comme magnétoscope, lecteur DVD, enre-
gistreur DVD, récepteur satellite, Set Top Box, PC, etc.). Idéal lorsque vous ne voulez ou ne
pouvez pas placer votre appareil A/V près de votre téléviseur. Grâce au récepteur IR (infrarou-
ge) fourni, vous pouvez continuer de commander votre appareil A/V avec votre propre télé-
commande, même si vous placez cet appareil dans une armoire fermée, à l’autre bout de la
pièce ou même dans une autre pièce ! De forme compacte, l’Invisible Scart 300™ se combine
parfaitement avec un écran plat (TV LCD ou Plasma) mais convient bien entendu à tous les
types de téléviseur avec connexion scart.
19INVISIBLE SCART 300™
FRANçAIS
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 19

2. CONTENU DE L’EMBALLAGE.
1 Émetteur (transmitter)..
1 Récepteur (Scart) (receiver).
1 Récepteur IR.
2 Adaptateurs secteur.
1 Câble d’extension IR avec 3 LED.
1 Adaptateur RCA/jack 3,5 mm (audio).
1 Câble RCA/RCA (blanc / rouge / jaune).
1 Adaptateur scart/scart RCA.
1 Guide utilisateur.
3. INSTALLATION DE L’ÉMETTEUR (TRANSMITTER).
Voir illustrations 1 et 2.
L’émetteur se branche sur tout appareil A/V.
1. Branchez le câble RCA/RCA sur l'entrée A/V à l'arrière de l'émetteur [C+D]. Veillez à ce
que les couleurs des fiches et des bus d'entrée se correspondent.
2. Reliez l'autre bout du câble RCA/RCA à l'appareil A/V dont vous voulez émettre le signal.
Lorsque l'appareil A/V est pourvu d'une connexion scart, nous vous conseillons de l'utili-
ser.
Pour cela, enfichez l'adaptateur scart/scart RCA (fourni) dans la connexion scart de votre
appareil A/V.
Lorsqu'il y a déjà un câble scart branché sur la sortie de l’appareil A/V, retirez-le. Enfichez
l'adaptateur scart/scart RCA dans la connexion scart de votre appareil A/V. Vous pouvez
ensuite rebrancher à l'arrière de votre adaptateur scart/scart RCA le câble que vous venez
de retirer de l'appareil A/V. Vous conservez ainsi la connexion d'origine.
Branchez maintenant le câble RCA/RCA sur le bus de connexion jaune, rouge et blanc de
l'adaptateur scart/scart RCA. Voir illustration 1 pour plus de détails.
3. Mettez le commutateur de canal [A] (A-B-C-D) sur A.
20 MARMITEK
Illustration 1
GIGAVIDEO ÉMETTEUR
CÂBLE SCART D'ORIGINE
VERS
TÉLÉVISEUR
VERS APPAREIL A/V
ADAPTATEUR
SCART/SCART RCA
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 20

4. Mettez l’interrupteur Marche/Arrêt [B] sur
‘OFF’.
5. Branchez l'adaptateur secteur avec le câble
fourni dans la prise électrique (230V-50Hz) et
branchez la fiche d'alimentation dans l'entrée
DC (courant continu) [E] à l'arrière de l'émet-
teur. Utilisez uniquement l'adaptateur fourni !
6.
Mettez l’interrupteur Marche/Arrêt [B] sur ‘ON’.
7. Placez l'émetteur à un endroit commode, si
possible libre autour. Orientez l'antenne para-
bolique [K] avec le côté plat vers le récepteur.
8. Relevez l'antenne tige [J] sur le côté.
Brancher l'Émetteur Invisible Scart 300™ sur
plusieurs appareils :
Si vous possédez plusieurs appareils A/V, ceux-ci
sont probablement raccordés en série à votre télé-
viseur. Pour pouvoir par ex. émettre le signal du magnétoscope ainsi que celui du récepteur
satellite, branchez l'émetteur entre le dernier appareil A/V et votre téléviseur.
4. INSTALLATION DU RÉCEPTEUR (RECEIVER).
Voir illustration 3.
1. Enfichez le récepteur dans l'entrée scart
libre de votre téléviseur (par exemple ‘AV in’
ou ‘EXT 1’) où vous souhaitez recevoir le sig-
nal.
2. Mettez le commutateur de canal [A] sur le
côté (A-B-C-D) sur A.
3. Mettez l'interrupteur Marche/Arrêt [B] sur
'OFF'.
4. Branchez l'adaptateur secteur dans la prise
électrique (230V-50Hz) et branchez la fiche
d'alimentation dans l'entrée DC (courant continu) [E] à l'arrière du récepteur.
Utilisez uniquement l'adaptateur fourni !
5. Mettez l'interrupteur Marche/Arrêt [B] sur 'ON'.
5. INSTALLATION DU RÉCEPTEUR IR.
Voir illustrations 4 et 5.
1. 1.Ouvrez le récepteur IR en
glissant vers le bas le clapet
situé à l'arrière.
2. Placez 2 piles AAA 1,5V (non
fournies) dans le récepteur IR.
Respectez la polarité (+/-).
21INVISIBLE SCART 300™
FRANçAIS
Illustration 2
Illustration 5Illustration 4
JK
A
F
C DDE
B
A
EB
Illustration 3
20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 21
