MARSS IPH Series User manual

MANUAL UTENTE
USER MANUAL
SPLITTER HDMI serie IPH
HDMI Splitter IPH series
Come ordinare How to order
Codice Code
Descrizione Description
IPH-S102
Splitter HDMI 1 ingresso, 2 uscite HDMI Splitter 1x2
IPH-S104
Splitter HDMI 1 ingresso, 4 uscite HDMI Splitter 1x4
IPH-S108
Splitter HDMI 1 ingresso, 8 uscite HDMI Splitter 1x8

INTRODUZIONE INTRODUCTION
Splitter HDMI 1 Ingresso 2/4/8 Uscite HDMI Splitter 1x2/4/8
Gli Splitter HDMI serie IPH, utilizano una singola sorgente HDMI, per accedere a differenti terminali
video quali: TV Full-HD, Monitor HD o proiettori di ultima generazione, dotati di uscita HDMI. Lo
Splitter consente di ripartire il segnale di un dispositivo HDMI tra 2/4/8 monitor o proiettori che
supportano l’HDMI. Lo Splitter può anche essere posizionato alla fine di un cavo HDMI per rigenerare il
segnale.
The HDMI Splitter 1x2/4/8 uses a single HDMI source, accessing to multiple HDMI sinks. The splitter allows one
HDMI device to be split easily to 2/4/8 HDMI compatible monitors or projectors. The splitter can be also placed
at the end of a long HDMI cable to regenerate the HDMI signal. The HDMI Resolution up to 1920x1080/60HZ.

SPECIFICHE SPECIFICATION

IPH- S102 Immagine Prodotto Product diagram

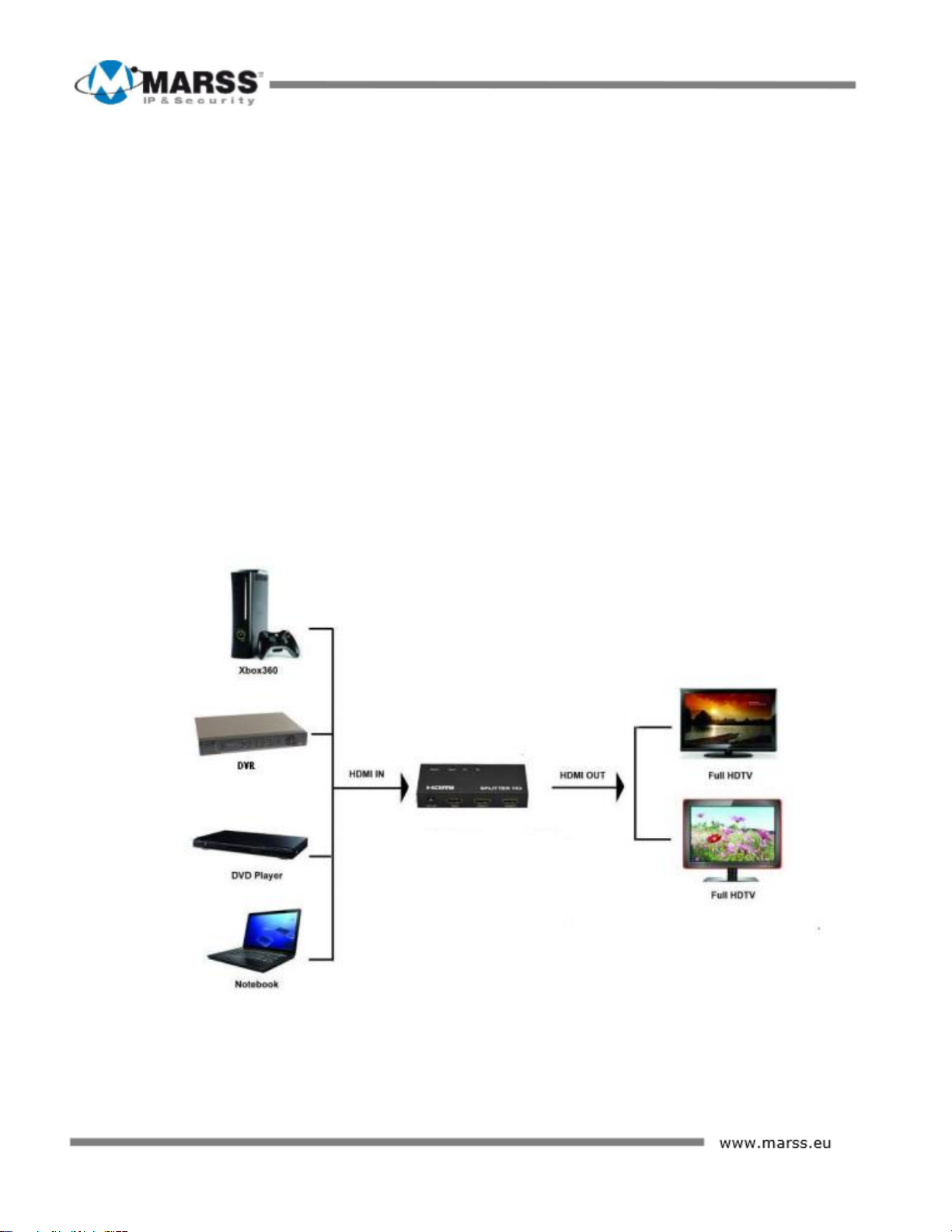

Schema di connessione Connecting diagram
1. Connettere 1 cavo HDMI da un dispositivo sorgente HDMI nell’Ingresso HDMI dello splitter
Connect 1 HDMI cable from HDMI source devices into HDMI Splitter input.
2. Connettere 2 cavi HDMI da monitor o proiettore, alle Uscite HDM dello splitter
Connect 4 HDMI cables from displayers (monitors or projectors) into the HDMI Splitter outputs.
3. Connettere l’alimentatore 5V/1A allo splitter
Connect 5V/1A power supply to the HDMI 1x2 Splitter.

IPH- S104 Immagine Prodotto Product diagram
Schema di connessione Connecting diagram
1. Connettere 1 cavo HDMI da un dispositivo sorgente HDMI nell’Ingresso HDMI dello splitter
Connect 1 HDMI cable from HDMI source devices into HDMI Splitter input.
2. Connettere 4 cavi HDMI da monitor o proiettore, alle Uscite HDM dello splitter
Connect 4 HDMI cables from displayers (monitors or projectors) into the HDMI Splitter outputs.
3. Connettere l’alimentatore 5V/1A allo splitter
Connect 5V/1A power supply to the HDMI 1x4 Splitter.

IPH- S108 Immagine Prodotto Product diagram
Schema di connessione Connecting diagram
1. Connettere 1 cavo HDMI da un dispositivo sorgente HDMI nell’Ingresso HDMI dello splitter
Connect 1 HDMI cable from HDMI source devices into HDMI Splitter input.
2. Connettere 8 cavi HDMI da monitor o proiettore, alle Uscite HDM dello splitter
Connect 8 HDMI cables from displayers (monitors or projectors) into the HDMI Splitter outputs.
3. Connettere l’alimentatore 5V/3A allo splitter
Connect 5V/3A power supply to the HDMI 1x8 Splitter.
4. Premere il tasto Reset per il reset del sistema
Reset button for system reset.
