Match MA 40FX User manual
MA 40FX
4-Kanal Verstärker
4-channel amplifier
deutsch / english
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers.
Dieser Verstärker wurde nach neuesten tech-
nischen Erkenntnissen entwickelt und zeichnet sich
durch hervorragende Verarbeitung und überzeu-
JHQGH 7HFKQRORJLH DXV 'DEHL SUR¿WLHUHQ 6LH DOV
Kunde direkt von unserer über 30-jährigen Erfah-
rung in der Forschung und Entwicklung von
Audiokomponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von MATCH-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie. Wir em-
pfehlen Ihnen, die Installation von einem Einbau-
spezialisten vornehmen zu lassen, da der Nachweis
eines fachgerechten Einbaus und Anschlusses des
Gerätes Voraussetzung für die Garantieleistungen
sind.
Installieren Sie Ihren MA 40FX Verstärker an einer
trockenen Stelle im Auto und vergewissern Sie sich,
dass der Verstärker am Montageort genügend Küh-
lung erhält. Montieren Sie das Gerät nicht in zu klei-
ne, abgeschlossene Gehäuse ohne Luftzirkulation
oder in der Nähe von wärmeabstrahlenden Teilen
oder elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
EHU 6FKUDXEHQ GLH LQ HLQH 0RQWDJHÀlFKH HLQ-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Bevor Sie die Schrauben im Montagefeld befesti-
gen, vergewissern Sie sich, dass keine elektrischen
Kabel und Komponenten, hydraulische Bremslei-
tungen, der Benzintank etc. dahinter verborgen
sind. Diese könnten sonst beschädigt werden. Ach-
ten Sie bitte darauf, dass sich solche Teile auch in
doppelten Wandverkleidungen verbergen können.
Allgemeines zum Anschluss des MA 40FX Ver-
stärkers
Der MA 40FX Verstärker darf nur in Kraftfahrzeuge
eingebaut werden, die den 12V-Minuspol an Masse
haben. Bei anderen Systemen kann der MATCH
Verstärker und die elektrische Anlage des Kfz be-
schädigt werden.
Die Plusleitung für die gesamte Anlage sollte in
einem Abstand von max. 30 cm von der Batterie
mit einer Hauptsicherung abgesichert werden. Der
Wert der Sicherung errechnet sich aus der maxima-
OHQ6WURPDXIQDKPHGHU&DU+L¿$QODJH
Die Kabelverbindungen müssen so verlegt sein,
daß keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepol-
stert sein.
Ferner dürfen die Stromversorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Um eine sichere Installation zu gewährleisten, sollte
auf hohe Qualität der verwendeten Anschlussmate-
rialien geachtet werden.
Herzlichen Glückwunsch!
2
Allgemeine Hinweise
Anschluss- und Bedienelemente
3
89
1Speaker Output
4-Kanal Lautsprecherausgang für den An-
schluss von Lautsprechersystemen
2Fuse
Eingangssicherungen - 2 x 25 Ampere
3Power & Protect LED
Die Power & Protect LEDs zeigen den Be-
triebszustand des Verstärkers an. Leuchtet
die Power LED ist der Verstärker eingeschal-
tet, leuchtet die Protect LED wurde eine der
internen Schutzschaltungen aktiviert.
4+ 12V
Anschluss für das + 12V Versorungskabel
5REM
Anschluss für die Remoteleitung
6GND
Anschluss für das Massekabel
7 Line Input
4-Kanal Cinch-Signaleingang zum Anschluss
eines Radios/Prozessors über Cinchkabel
8High Level Input
Hochpegel-Lautsprechereingänge zum di-
rekten Anschluss der Lautsprecherausgänge
eines Radios
9Input Level
5HJOHU]XP(LQVWHOOHQGHU(LQJDQJVHPS¿QG-
lichkeit des Line und High Level Inputs
10 Bass Boost
Regler zum Einstellen der Bassanhebung
von 0 bis 12 dB
11 High Pass Filter
5HJOHU ]XP (LQVWHOOHQ GHV +RFKSDVV¿OWHUV
von 10 bis 4.000 Hz
12 X-Over
Schalter zum Aktivieren der Filter pro Kanal-
paares. Auswahlmöglichkeiten:
+RFKSDVV¿OWHUOLQHDU7LHISDVV¿OWHUJOHLFK-
]HLWLJH $NWLYLHUXQJ GHV +RFKSDVV¿OWHUV
Bandpass)
13 Low Pass Filter
5HJOHU]XP(LQVWHOOHQGHV7LHISDVV¿OWHUVYRQ
50 bis 4.000 Hz
2 3 4 5 6
10 11 12 13 7
1
7
1Speaker Output
Diese Anschlüsse dienen als Lautsprecheraus-
gänge der Kanäle 1 - 4.
Verbinden Sie niemals die Lautsprecherkabel mit
der Kfz-Masse (Fahrzeugkarosserie). Dieses kann
Ihren Verstärker zerstören. Achten Sie darauf,
dass alle Lautsprechersysteme phasenrichtig an-
geschlossen sind, d.h. Plus zu Plus und Minus zu
Minus. Vertauschen von Plus und Minus hat einen
Totalverlust der Basswiedergabe zur Folge. Der
Pluspol ist bei den meisten Lautsprechern gekenn-
zeichnet.
Die Impedanz der Lautsprecher darf 2 Ohm nicht
unterschreiten, da ansonsten der Verstärker be-
schädigt werden kann.
2Fuse
Die Eingangssicherungen sind parallel geschaltet
und schützen vor einem geräteinternen Fehler, d.h.
die Anlage muss mit einer zusätzlichen Sicherung
in Nähe der Batterie (max. 30 cm entfernt) abgesi-
chert werden. Der Sicherungswert für die MATCH
MA 40FX beträgt 2 x 25 Ampere.
3Power & Protect LED
Die Power & Protect LED zeigt den Betriebszustand
des Verstärkers an. Leuchtet die Power LED grün,
ist der Verstärker eingeschaltet und betriebsbereit.
Bei rot leuchtender Protect LED besteht eine Fehl-
funktion des Verstärkers.
Diese Fehlfunktion kann unterschiedliche Ursachen
haben, da die MATCH MA 40FX mit verschiedenen
elektronischen Schutzschaltungen ausgestattet ist.
Sie schalten den Verstärker bei Überhitzung, Über-
und Unterspannung, Kurzschluss am Lautspre-
cherausgang und Fehlanschluss ab.
Prüfen Sie in diesem Fall alle Anschlüsse auf
Fehler, wie z.B. Kurzschlüsse, fehlerhafte Verbin-
dungen oder Falscheinstellungen und Übertempe-
ratur. Sollte sich der Verstärker nach Beseitigung
der Fehlerquelle nicht wieder einschalten lassen,
liegt ein Defekt vor.
4+ 12V
Das +12 V Versorgungskabel ist am Pluspol der
Batterie anzuschließen. Der empfohlene Quer-
schnitt beträgt mindestens 16 mm².
5REM
Die Remoteleitung wird mit dem Remoteausgang/
Antennenanschluss des Steuergerätes (Radio) ver-
bunden. Dieser ist nur aktiviert, wenn das Steuer-
gerät EIN-geschaltet ist. Somit wird der Verstärker
mit dem Steuergerät ein- und ausgeschaltet. Dieser
EIngang muss nicht belegt werden, wenn der High-
level Eingang benutzt wird.
6GND
Das Massekabel sollte am zentralen Massepunkt
GLHVHUEH¿QGHWVLFKGRUWZRGHU0LQXVSROGHU%DW-
terie zum Metallchassis des Kfz geerdet ist) oder an
einer blanken, von Lackresten befreiten Stelle des
Kfz-Chassis angeschlossen werden.
Der empfohlene Querschnitt beträgt mindestens 16
mm².
7Line Input
Die MATCH MA 40FX besitzt zwei Stereo-Cinch-
Eingang (4 x RCA-Anschlüsse) als Signaleingänge,
die mit dem/den Vorverstärkerausgang/-ausgängen
bzw. Line Outputs des Steuergerätes (Radio, Pro-
zessor, etc.) verbunden werden können.
Sofern der Verstärker nur über ein Stereo Cinchka-
bel angeschlossen werden soll, muss ein Y-Cinch-
Adapter verwendet werden.
8High Level Input
Die MATCH MA 40FX besitzt zusätzlich vier Hoch-
pegel-Lautsprechereingänge, die direkt mit den
Lautsprecherausgängen des Radios verbunden
werden können.
Der Highlevel-Eingang verfügt über eine „Dia-
gnostics Error Protection“ Schaltung, die dafür
sorgt, dass der Verstärker auch von OEM Radios
als Lautsprecher erkannt wird und somit im Werks-
radio keine Funktionen deaktiviert werden und auch
kein Eintrag im Fehlerspeicher des Fahrzeugs er-
zeugt wird.
Es wird empfohlen, den Highlevel-Eingang aus-
schließlich mit dem beiliegenden Anschlusskabel
oder mit den optional erhältlichen MATCH-Kabel-
bäumen zu verwenden, um einen Fehlanschluss
sowie eine Beschädigung des Anschlusses zu ver-
meiden.
Bei Verwendung dieses Eingangs schaltet der
Verstärker bei allen handelsüblichen Radios auto-
matisch ein, so dass der Verstärker nicht über den
Inbetriebnahme und Funktionen
4
5
Remote-Eingang eingeschaltet werden muss.
9Input Level
0LW+LOIHGLHVHU5HJOHUNDQQGLH(LQJDQJVHPS¿QG-
lichkeit der Kanäle an die Ausgangsspannung des
angeschlossenen Steuergerätes angepaßt werden.
Diese Regler sind keine Lautstärkeregler, sondern
dienen nur der Anpassung. Der Regelbereich des
Cinch-Eingangs (Line Input) liegt bei 0,4 - 6 Volt
und 1 - 15 V für den Hochpegel-Eingang (High Le-
vel Input). Sofern die Lautsprecherausgänge eines
üblichen Radios verwendet werden (High Level),
empfehlen wir eine Einstellung von ca. 9 Volt.

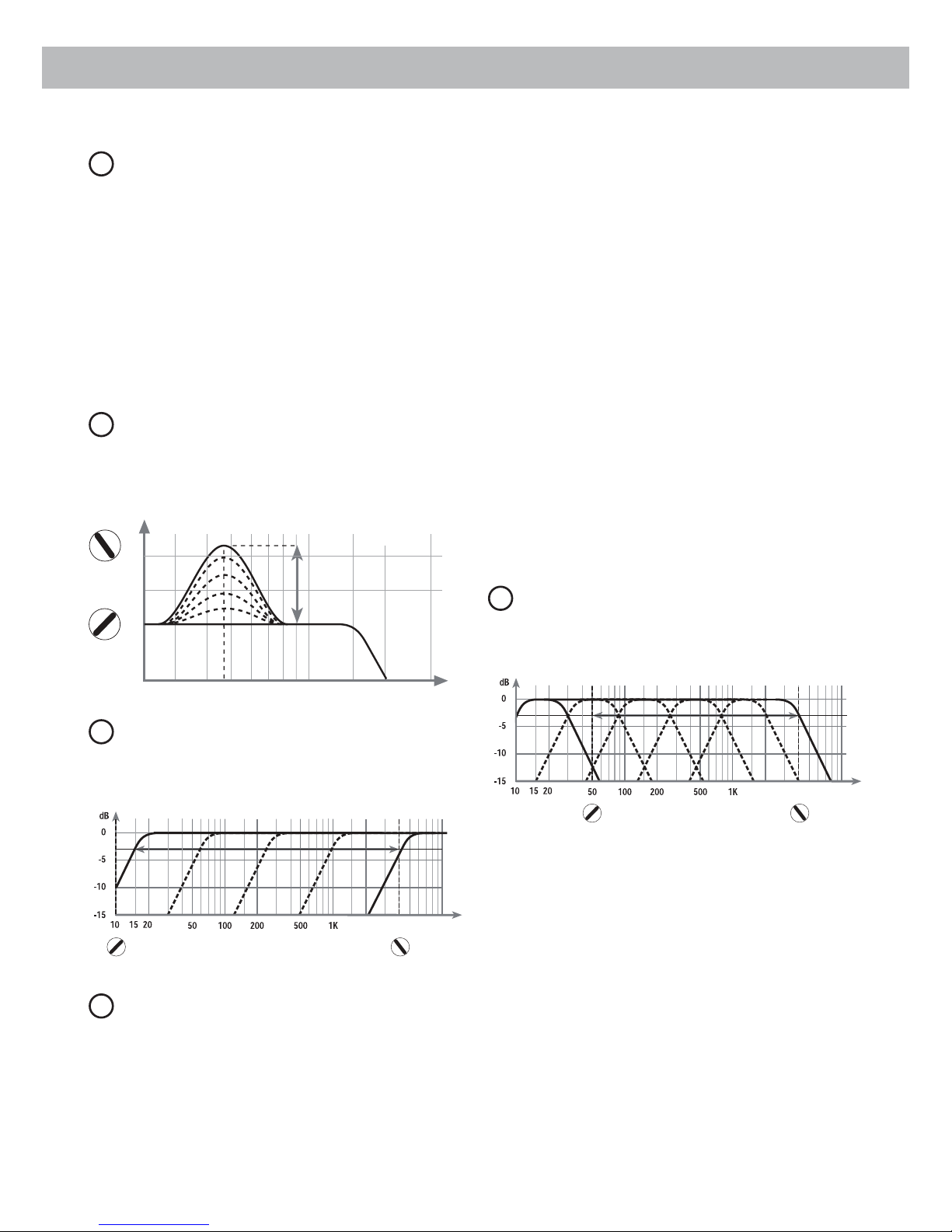

10 Bass Boost
Mit Hilfe dieses Reglers kann die Basswiedergabe
bei 45 Hz von 0 bis 12 dB angehoben werden.
0 dB
12 dB
45 100 200 30020 30
Hz
dB
0
5
10
11 High Pass Filter
0LW +LOIH GLHVHV 5HJOHUV NDQQ GDV +RFKSDVV¿OWHU
von 10 bis 4.000 Hz eingestellt werden.
Hz5K2K
10 Hz 4 kHz
12 X-Over
Zur Umschaltung der internen, aktiven Frequenz-
weiche auf Hochpass, Fullrange oder Tiefpass bzw.
Bandpass. Wird dieser Schalter auf HPF (Hoch-
SDVV¿OWHUJHVWHOOWVRNDQQPLW+LOIHGHV5HJOHUV
die exakte Übernahmefrequenz für den Hochpass
eingestellt werden.
Bei Schalterstellung FULL (Full range) ist die inter-
ne Frequenzweiche nicht aktiv.
%HL 6FKDOWHUVWHOOXQJ /3) 7LHISDVV¿OWHU%DQGSDVV
LVW GDV +RFKSDVV¿OWHU LPPHU DNWLY 'DV KHLW HV
wird in jedem Fall ein Bandpass gebildet. Mit dem
Regler 11 wird der Hochpass und mit dem Regler
13 der Tiefpass eingestellt. So kann jeder beliebige
Bandpass zwischen 10 Hz und 4000 Hz eingestellt
werden.
Achtung!: Bitte vergewissern Sie sich, dass beim
Einstellen eines Bandpasses die Übernahmefre-
quenzen von Hoch und Tiefpass 2 Oktaven aus-
einander liegen, um einen Pegelverlust zu vermei-
den!
Das heißt: Wird das Tiefpasssignal z. B.auf 320 Hz
eingestellt, so sollte der Hochpass um 2 Oktaven
tiefer auf ca. 80 Hz eingestellt werden. (1 Oktave
)UHTXHQ]YHUGRSSOXQJRGHU)UHTXHQ]KDOELHUXQJ
Beim Anschluß eines Basslautsprechers empfehlen
wir, den Hochpassregler (11) als regelbaren Subso-
QLF¿OWHU]XEHQXW]HQRGHUDXI/LQNVDQVFKODJ+]
]XGUHKHQXPVRHLQHQ6XEVRQLF¿OWHU]XHUKDOWHQ
13 Low Pass Filter
0LW+LOIHGLHVHV5HJOHUVNDQQGDV7LHISDVV¿OWHUYRQ
50 bis 4.000 Hz eingestellt werden.
Hz5K2K
50 Hz 4 kHz
Ausgangsleistung RMS / Max:
DQ2KP ...................................................................4 x 75 / 150 Watt
DQ2KP ...................................................................4 x 140 / 280 Watt
JHEUFNWDQ2KP ....................................................2 x 280 / 560 Watt
Frequenzbereich..............................................................10 Hz - 30 kHz
Klirrfaktor (THD) ..............................................................< 0,05%
Signal-/Rauschabstand ...................................................> 91 dB
Dämpfungsfaktor .............................................................> 60
(LQJDQJVHPS¿QGOLFKNHLW&LQFK........................................0,4 - 6 Volt
(LQJDQJVHPS¿QGOLFKNHLW+LJKOHYHO..................................1 - 15 Volt
Eingangsimpedanz Cinch................................................30 kOhm
Eingangsimpedanz Cinch................................................30 Ohm
Sicherung ........................................................................2 x 25 Ampere
Abmessungen (H x B x T) ...............................................53 x 184 x 235 mm
zusätzliche Features........................................................aktive, regelbare Frequenzweiche, Highlevel-
Eingang mit automatischer Einschaltung und
Diagnostics Error Protection
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte,
hervorgerufen durch Bedienungsfehler des
Gerätes, können wir keine Haftung übernehmen.
Alle MATCH Verstärker sind sowohl mit einer
E-Kennzeichnung als auch einer CE-Kennzeich-
nung versehen. Damit sind die Geräte für den Be-
trieb in Fahrzeugen innerhalb der Europäischen
8QLRQ(8]HUWL¿]LHUW
Technische Daten
Garantiehinweis
6
Dear Customer,
Congratulations on your purchase of this high-
quality MATCH product.
This series highlights best quality, excellent manu-
facturing and state-of-the-art technology.
After 30 years of experiences in research & deve-
ORSPHQWRIDXGLRSURGXFWVWKLVDPSOL¿HUJHQHUDWLRQ
sets new standards.
We wish you many hours of enjoyment with your
QHZ0$7&+DPSOL¿HU
Yours
AUDIOTEC FISCHER Team
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installati-
on instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect
the battery’s negative terminal to prevent
GDPDJHWRWKHXQLW¿UHDQGRUULVNRILQMXU\ For
a proper performance and to ensure full warranty
coverage, we strongly recommend to get this pro-
duct installed by an authorized MATCH dealer.
Install your MA 40FX in a dry location with suf-
¿FLHQW DLU FLUFXODWLRQ IRU SURSHU FRROLQJ RI WKH
HTXLSPHQW 7KH DPSOL¿HU VKRXOG EH VHFXUHG WR
a solid mounting surface using proper mounting
hardware. Before mounting, carefully examine the
area around and behind the proposed installati-
on location to insure that there are no electrical
cables or components, hydraulic brake lines or any
part of the fuel tank located behind the mounting
surface. Failure to do so may result in unpredictable
damage to these components and possible costly
repairs to the vehicle.
General instruction for connecting the MA 40FX
DPSOL¿HU
7KH 0$7&+ 0$ ); DPSOL¿HU PD\ RQO\ EH LQ-
stalled in motor vehicles which have a 12 Volt minus
pole connected to the chassis ground. Any other sy-
VWHPFRXOGFDXVHGDPDJHWRWKHDPSOL¿HUDQGWKH
electrical system of the vehicle.
The plus cable from the battery for the complete
system should be provided with a main fuse at a
distance of max. 30 cm from the battery. The va-
lue of the fuse is calculated from the maximum total
current input of the car audio system.
Install the cabling in a manner which precludes any
danger of the leads being exposed to shear, crus-
hing or rupture forces. If there are sharp edges in
the vicinity (e.g. holes in the bodywork) all cables
must be cushioned and protected to prevent fraying.
Never lay the power supply cables adjacent to leads
and lines connecting other vehicle equipment (fan
PRWRUV¿UHGHWHFWLRQPRGXOHVJDVOLQHVHWF
In order to ensure safe installation, use only high-
quality connections and materials. Ask your dealer
for high quality accessories.
Congratulations!
General instructions
7
8
Connectors and control units
1Speaker Output
Terminal for connecting loudspeakers
2Fuse
Input fuses - 2 x 25 Ampere
3Power & Protect LED
These two LEDs indicate the operating mode
RI WKH DPSOL¿HU 7KH SRZHU /(' OLJKWV XS
JUHHQ ZKHQ WKH DPSOL¿HU LV VZLWFKHG RQ ,I
the protect LED lights up red a malfunction
has occured and the protection circuits are
activated.
4+ 12V
power terminal for + 12V battery cable
5REM
power terminal for connecting a remote cable
6GND
power terminal for connecting a ground cable
7 Line Input
4-channel low level signal input for connecting
RCA/Cinch cables of a head unit / pre-amp
8High Level Input
4-channel high level signal input for connec-
ting the speaker outputs of a head unit direct-
ly
9Input Level
Gain controls for adjusting the input sensitivi-
ty of the low and high level input
10 Bass boost
Control for adjusting the bass boost from 0 to
12 dB
11 +LJKSDVV¿OWHU
&RQWUROIRUDGMXVWLQJWKHKLJKSDVV¿OWHUIURP
10 to 4.000 Hz
12 X-Over
6ZLWFKIRUDFWLYDWLQJWKH¿OWHUVIRUHDFKFKDQ-
nel pair. The following options are available:
KLJK SDVV ¿OWHU IXOO UDQJH ORZ SDVV ¿OWHU
(simultaneously band pass)
13 /RZSDVV¿OWHU
&RQWUROIRUDGMXVWXLQJWKHORZSDVV¿OWHUIURP
50 to 4.000 Hz
89
2 3 4 5 6
10 11 12 13 7
1
7
9
Initial start-up and functions
1Speaker Output
Speaker outputs to connect speaker systems.
Never connect the loudspeaker cables with the car
FKDVVLVJURXQG,WGDPDJHV\RXUDPSOL¿HU(QVXUH
that the loudspeaker systems are correctly con-
nected (phase), i.e. plus to plus and minus to mi-
nus. Exchanging plus and minus causes a total loss
of bass reproduction. The plus pole is indicated on
most speakers.
The impedance of the subwoofer should not be lo-
ZHUWKDQ2KPVRWKHUZLVHWKHDPSOL¿HUFRXOGEH
damaged.
2Fuse
The input fuses are connected in parallel and provi-
de protection against an internal fault of the device,
i.e. the system must be additionally protected by a
further line fuse located in the vicinity of the batte-
ry (max. distance from battery: 30 cm / 12“). The
MATCH MA 40FX is equipped with 2 x 25 Ampere
fuses.
3Power & Protect LED
The power and protect LED indicates the opera-
WLQJPRGHRIWKHDPSOL¿HU7KHSRZHU/('OLJKWVXS
JUHHQZKHQWKHDPSOL¿HULVUHDG\IRURSHUDWLRQ
If the protect LED lights up red a malfunction has
occurred.
A malfunction may have different causes as the
MATCH MA 40FX is equipped with different protec-
tion circuits. These protections shut off the ampli-
¿HULQFDVHRIRYHUKHDWLQJRYHUDQGXQGHUYROWDJH
short-circuit on loudspeakers and false connection.
Please check for connecting failures such as short-
circuits, wrong connections, wrong adjustments and
overtemperature.
,IWKHDPSOL¿HUGRHVQRWWXUQRQLWLVGHIHFWDQGKDV
to be send to your local authorized dealer for repair
service. A detailed description of the malfunction
and the purchase receipt has to be attached.
4+ 12V
Connect the +12 V power cable to the positive ter-
minal of the battery. Recommended cross section:
min. 16 mm² / AWG 6.
5REM
The remote lead should be connected to the remote
output / automatic antenna (aerial positive) output
of the head unit (radio).
This is only activated if the head unit is switched
RQ 7KXV WKH DPSOL¿HU LV VZLWFKHG RQ DQG RII ZLWK
the head unit.
6GND
The ground cable should be connected to a com-
mon ground reference point (this is located where
the negative terminal of the battery is grounded
to the metal body of the vehicle), or to a prepared
metal location on the vehicle chassis, i.e. an area
which has been cleaned of all paint residues. Re-
commended cross section: min. 16 mm² / AWG 6.
7Line Input
The MATCH MA 40FX is equipped with four RCA/
Cinch inputs. They can be connected with the pre-
DPSOL¿HURXWSXWVRUOLQHRXWSXWVRIWKHVLJQDOVRXUFH
(head unit, processor etc.).
In case only two of the signal inputs are connected
a Y-RCA adapter should be used.
8High Level Input
The MATCH MA 40FX is equipped with four extra
high level signal inputs. They can be directly con-
nected to the speaker outputs of the head unit / car
radio.
The high level input is equipped with our special ‚Di-
agnostics Error Protection‘ circuit which makes sure
WKDWWKHFDUUDGLRGHWHFWVWKHDPSOL¿HUDVDVSHD-
ker. Thus no functions of the radio will be deacti-
vated and no entry in the error log of the car will be
created.
We recommend to operate the highlevel input only
with the enclosed connecting cable or with a
MATCH wire harness (optional).
7KH DPSOL¿HU VZLWFKHV RQ DXWRPDWLFDOO\ LI D VWDQ-
dard head unit is connected . The remote input has
not to be used.
10
9Input Level
These controls can be used to match the input
sensitivity of the individual channels to the output
voltage of the connected head unit. These controls
are not volume controls and are solely intended for
the purpose of sensitivity trimming. The adjustment
range for the low level input is 0,4 to 6 Volts and 1 -
15 Volts for the high level input.
If the high level input is used with a standard car
radio we are recommending an input sensitivity of
9 Volts.
10 Bass boost
This control is used to increase the bass response
at 45 Hz from 0 to +12 dB.
0 dB
12 dB
45 100 200 30020 30
Hz
dB
0
5
10
11 +LJKSDVV¿OWHU
This control is used to adjust the crossover frequen-
F\RIWKHKLJKSDVV¿OWHUIURPWR+]
Hz5K2K
10 Hz 4 kHz
12 X-Over
To switch the internal active frequency crossover to
high pass, full range (linear) or lowpass / bandpass.
,I WKLV VZLWFK LV VHW RQ +3) KLJK SDVV ¿OWHU WKH
exact crossover frequency for the high pass can be
adjusted with control 11.
At switch position FULL (full range) the internal fre-
quency crossover is not active.
$WVZLWFKSRVLWLRQ/3)ORZSDVV¿OWHUEDQGSDVV
the high pass is always active. That means a band
pass is created in any case.
As high pass (11) and low pass (13) are adjusted
every desired bandpass between 10 Hz and 4000
Hz can be adjusted.
Caution: To avoid a loss of sound pressure make
sure that the crossover frequencies of high and low
pass are separated of 2 octaves when building a
bandpass.
That means if the low pass signal is adjusted to 320
Hz the high pass should be adjusted 2 octaves lo-
ZHURQDSSUR[+]RFWDYH GRXEOHIUHTXHQF\
or half frequency)
If a subwoofer is connected we recommend to use
WKHKLJKSDVVFRQWURODVYDULDEOHVXEVRQLF¿OWHU
or turn it counter-clock-wise to 10 Hz to get a sub-
VRQLF¿OWHU
30 Hz 250 Hz
Hz
13 Low pass
This control is used to adjust the crossover frequen-
F\RIWKHORZSDVV¿OWHUIURPWR+]
Hz5K2K
50 Hz 4 kHz
Output power RMS / Max:
DW2KPV ..................................................................4 x 75 / 150 Watts
DW2KPV ..................................................................4 x 140 / 280 Watts
EULGJHGDW2KPV .....................................................2 x 280 / 560 Watts
Frequency response .......................................................10 Hz - 30 kHz
Total harmonic distorcion (THD)......................................< 0,05%
Signal-to-noise ratio.........................................................> 91 dB
Damping factor ...............................................................> 60
Input sensitivity RCA/Cinch .............................................0,4 - 6 Volts
Input sensitivity high level................................................1 - 15 Volts
Input impedance RCA/Cinch ...........................................30 kOhms
Input impedance high level..............................................30 Ohms
Fuse ................................................................................2 x 25 Amperes
Dimensions (H x W x D) ..................................................53 x 184 x 235 mm
additional features ...........................................................active, adjustable crossover, high level input with
automatic turn-on and Diagnostics Error Protec-
tion circuit
The limited warranty comply with legal regulations.
Failures or damages caused by overload or impro-
per use are not covered by the warranty.
Please return the defective product only with a
valid proof of purchase and a detailed malfunction
description.
7HFKQLFDO VSHFL¿FDWLRQV DUH VXEMHFW WR FKDQJH
Errors are reserved!
For damages on the vehicle and the device, caused
by handling errors of the device, we can’t assume
liability.
$OO 0$7&+ DPSOL¿HUV DUH WDJJHG ZLWK D (&HUWL¿-
FDWLRQ QXPEHU DQG DOVR D &(&HUWL¿FDWLRQ PDUN
7KHUHE\ WKHVH GHYLFHV DUH FHULWL¿HG IRU D XVH
inside vehicles inside the European Union (EU).
Technical Data
Warranty Disclaimer
11
Audiotec Fischer GmbH
Gewerbegebiet Lake II · Hünegräben 26 · D-57392 Schmallenberg
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
(PDLOPDWFK#DXGLRWHF¿VFKHUFRPā,QWHUQHWZZZDXGLRWHF¿VFKHUFRP
GERMAN CAR HIFI
Highlights:
&RPSDFWIXOOUDQJH&ODVV'DPSOL¿HU
FKDQQHOORZOHYHOLQSXW
FKDQQHOORVVOHVVKLJKOHYHOLQSXWZLWKDXWRPDWLFWXUQRQDQG'LDJQRVWLFV(UURU3URWHFWLRQFLUFXLW
+LJKSRZHURXWSXW
DGMXVWDEOHFURVVRYHUVKLJKORZDQGEDQGSDVVDQGEDVVERRVW
6SHFL¿FDWLRQV
5060D[SRZHU
DW2KPV [:DWWV
DW2KPV [:DWWV
DW2KPVEULGJHG [:DWWV
)UHTXHQF\UDQJH +]N+]
7RWDOKDUPRQLFGLVWRUWLRQ7+'1
6LJQDOWRQRLVHUDWLR G%
'DPSLQJIDFWRU
,QSXWVHQVLWLYLW\5065&$ 9
,QSXWVHQVLWLYLW\506+,/HYHO 9
,QSXWLPSHGDQFH5&$ N2KPV
,QSXWLPSHGDQFH+L/HYHO 2KPV
)XVH [$PSHUH
'LPHQVLRQV+[:[' [[PP[[³
&URVVRYHU)HDWXUHV
&URVVRYHU6ZLWFK +LJKSDVV6XEVRQLF)XOOUDQJH/RZSDVV%DQGSDVV
+LJKSDVV6XEVRQLF +]N+]
/RZSDVV%DQGSDVV +]N+]
%DQGSDVV +]N+]
%DVVERRVW G%
%DVVERRVWIUHTXHQF\ +]
MA 40FX
4-channel amp
:
Table of contents
Languages:
Other Match Amplifier manuals
