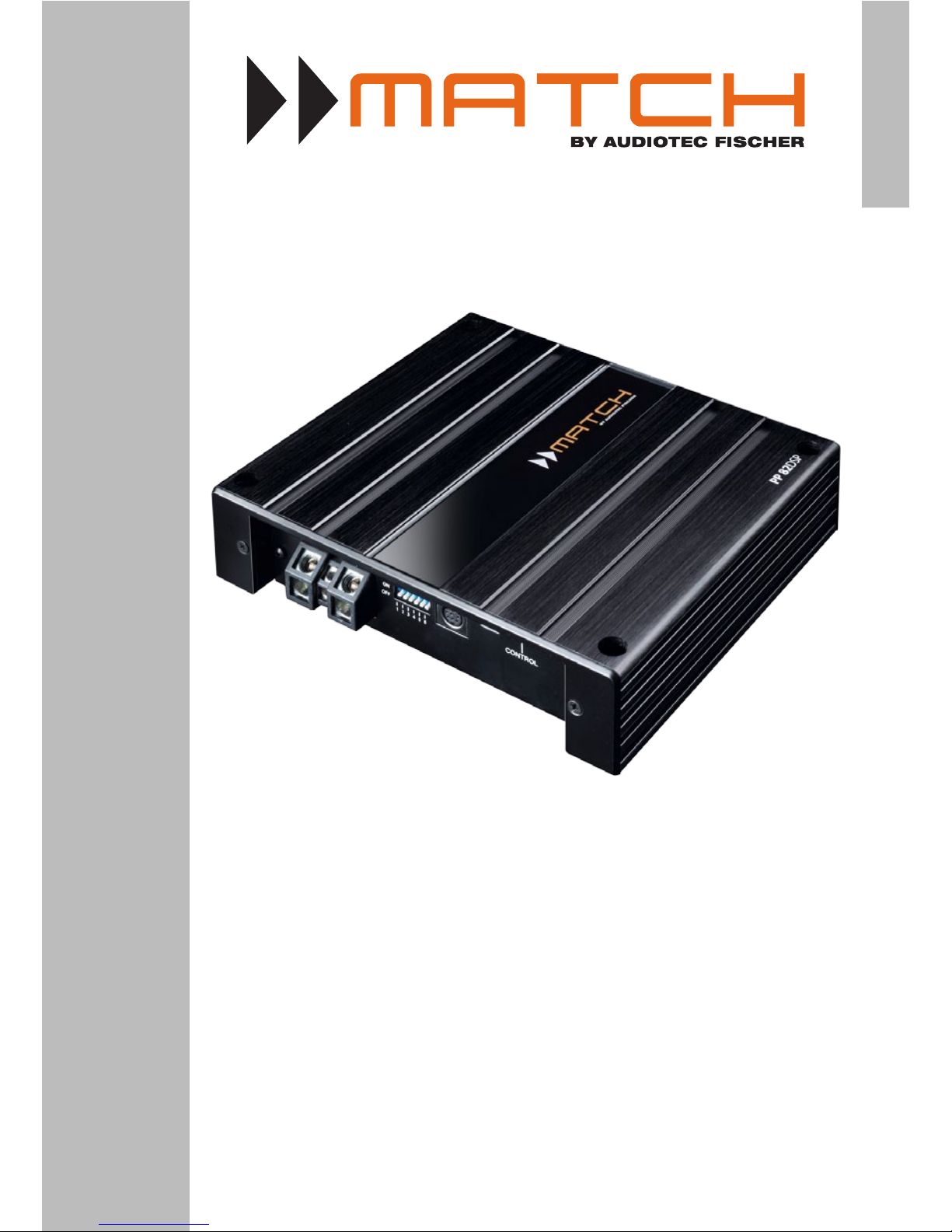

Match PP 82DSP User manual

PP 82DSP
P L U G & P L A Y
8-Kanal Verstärker mit integriertem DSP
8-Channel Amplier with integrated DSP
deutsch / english

Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.
MATCH setzt mit der PP 82DSP neue Maßstäbe im
aufstrebenden Plug & Play Markt. Dabei protieren
Sie als Kunde direkt von unserer nahezu 30 jäh-
rigen Erfahrung in der Forschung und Entwicklung
von Audiokomponenten.
Dieser Plug & Play Verstärker wurde von uns nach
neuesten technischen Erkenntnissen entwickelt
und zeichnet sich durch hervorragende Verarbei-
tung und eine überzeugende Anwendung ausge-
reifter Technologien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von MATCH-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie. Wir emp-
fehlen Ihnen, die Installation von einem Einbauspe-
zialisten vornehmen zu lassen, da der Nachweis
eines fachgerechten Einbaus und Anschlusses des
Gerätes Voraussetzung für die Garantieleistungen
sind.
Installieren Sie Ihren PP 82DSP Verstärker an einer
trockenen Stelle im Auto und vergewissern Sie sich,
dass der Verstärker am Montageort genügend Küh-
lung erhält. Montieren Sie das Gerät nicht in zu klei-
ne, abgeschlossene Gehäuse ohne Luftzirkulation
oder in der Nähe von wärmeabstrahlenden Teilen
oder elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Bevor Sie die Schrauben im Montagefeld befesti-
gen, vergewissern Sie sich, dass keine elektrischen
Kabel und Komponenten, hydraulische Bremslei-
tungen, der Benzintank etc. dahinter verborgen
sind. Diese könnten sonst beschädigt werden. Ach-
ten Sie bitte darauf, dass sich solche Teile auch in
der doppelten Wandverkleidung verbergen können.
Allgemeines zum Anschluss des PP 82DSP Ver-
stärkers
Der PP 82DSP Verstärker darf nur in Kraftfahr-
zeuge eingebaut werden, die den 12V-Minuspol
an Masse haben. Bei anderen Systemen kann der
MATCH PP 82DSP und die elektrische Anlage des
Kfz beschädigt werden.
Verwenden Sie zur Verbindung des MATCH PP
82DSP mit dem Autoradio ausschließlich das
beiliegende MATCH-Anschlusskabel! Die Ver-
wendung eines anderen Kabels kann zu Schä-
den an ihrer Anlage führen. Die Sicherungen im
Verstärker dürfen nur mit den gleichen Werten
(2 x 25A) ersetzt werden, um eine Beschädigung
des Gerätes zu verhindern. Höhere Werte kön-
nen zu gefährlichen Folgeschäden führen.
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr
besteht. Bei scharfen Kanten (Blechdurchfüh-
rungen) müssen alle Kabel gegen Durchscheuern
gepolstert sein. Ferner darf das Versorgungskabel
niemals mit Zuleitungen zu Vorrichtungen des Kfz
(Lüftermotoren, Brandkontrollmodulen, Benzinlei-
tungen etc.) verlegt werden.
Herzlichen Glückwunsch!
2
Allgemeine Hinweise

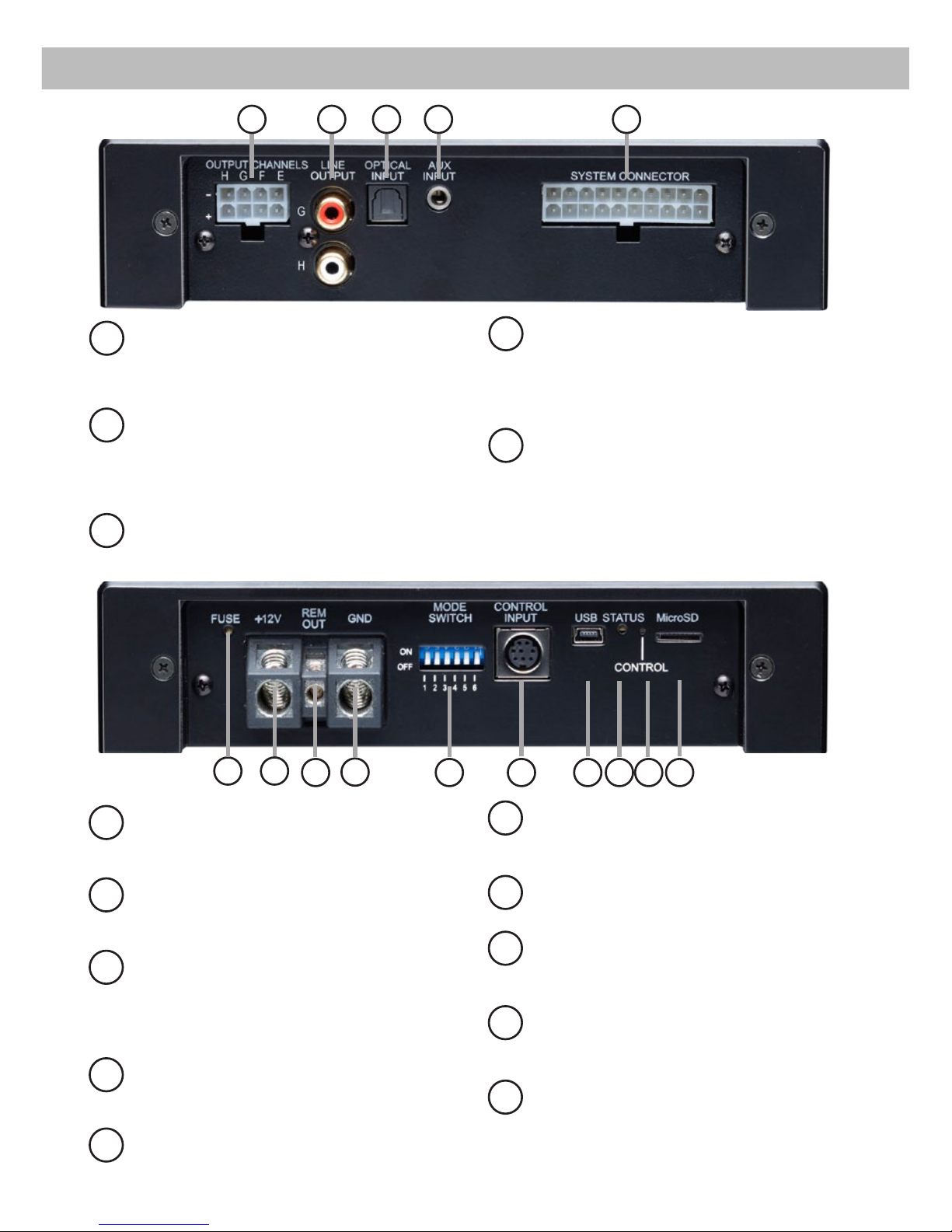

Anschluss- und Bedienelemente
3
6
1Output Channels E - H
Anschluss für die Lautsprecher der Kanäle
E - H oder alternativ einen passiven MATCH
PP Subwoofer.
2Line Output
Vorverstärkerausgänge zum Anschluss wei-
terer Verstärker. Zur Einschaltung weiterer
Verstärker muss der Remote Ausgang (Rem
Out) verwendet werden.
3Optical Input
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale
4AUX Input
3,5 mm Klinkenbuchse zum Anschluss exter-
ner Signalquellen. Dieser Eingang kann so-
wohl automatisch als auch manuell aktiviert
werden.
5System Connector
Anschluss für das MATCH Anschlusskabel.
Verwenden Sie ausschließlich das Original-
Anschlusskabel, um die PP 82DSP mit dem
Autoradio zu verbinden.
6Fuse
LED zur Anzeige einer defekten Sicherung
im Gerät.
7+12V
Anschluss für das Versorgungsspannungs-
kabel +12V der Batterie.
8Rem Out
Der Remote Ausgang dient zum Einschalten
weiterer Verstärker. Dieser Ausgang muss
bei Verwendung der LineOut Cinch-Ausgän-
ge genutzt werden
9GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis.
10 MODE Switch / DIP Switch
Dienen zur Lautstärkeanpassung und zur
Konguration der Fernbedienung
11 Control Input
Multifunktionsanschluss - dient zum An-
schluss der URC 2A und weiterem Zubehör
12 USB Eingang
Dient zum Anschluss an den Computer.
13 Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an.
14 Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes
15 MicroSD Kartenleser
Kartenleser zum Aufspielen von kompletten
DSP-Setups
78910 11 12 13 14 15
1 5432

1Output Channels E - H
An diesen Ausgang kann entweder ein MATCH
Subwoofer direkt angeschlossen werden, wobei
dann vier der acht Kanäle der PP 82DSP dafür ver-
wendet werden und an allen Ausgängen ein iden-
tisches Signal anliegen sollte. Alternativ kann jeder
Kanal auch über die PC-Tool Software einzeln für
andere Anwendungszwecke konguriert werden
(z.B. als Center-Speaker etc.). Für den Anschluss
anderer Lautsprecher liegt ein Kabel mit offenen
Enden bei.
2Line Outputs
Die Line Outputs G und H sind spezielle Signalaus-
gänge, die durch den „Balanced Dual Audio Trans-
former“ von der Eingangsmasse getrennt sind. Da-
durch können keine Störgeräusche aufgrund von
Masseverschleifungen auftreten.
Diese Ausgänge liefern eine maximale Ausgangs-
spannung von 3 Volt RMS. Wenn Sie diese Aus-
gänge verwenden, ist es zwingend erforderlich,
den Remote Ausgang zum Einschalten des/der
Verstärker/s zu verwenden, da ansonsten Stör-
signale auftreten können. Der Remote Ausgang
schaltet sich automatisch während des Power Save
Modus sowie bei einem Software-Update ab.
Wichtig: An den Line Outputs G und H liegt das
gleiche Audiosignal wie an den Lautsprecheraus-
gängen G und H an. Veränderungen in der PC-Tool
Software an diesen Kanälen wirken sich also glei-
chermaßen auf die Lautsprecher- wie auch auf die
Line-Ausgänge aus.
3Optical Input
Optischer Eingang im SPDIF-Format für den An-
schluss an Signalquellen mit digitalem Ausgang.Die
„Sampling Rate“ dieses Eingangs muss zwischen
6 - 192 kHz liegen. Das Eingangssignal wird auto-
matisch an die interne Abtastrate angepasst. Um
diesen Eingang aktivieren und in der Lautstärke
regeln zu können, ist die optional erhältliche Fern-
bedienung URC 2A erforderlich.
Hinweis: Es können ausschließlich Stereosignale
und keine Dolby-codierten Daten verarbeitet wer-
den!
4AUX Input
Dieser Anschluss dient als Signaleingang für MP3-
Player, Navigationsgeräte, etc.
Die PP 82DSP ist ab Werk so konguriert, dass sie
bei Erkennung eines Musiksignals am AUX-Ein-
gang diesen automatisch aktiviert. Sollte für mehr
als 2 Sekunden kein Signal anliegen, schaltet die
PP 82DSP automatisch wieder auf das Radiosignal
um.
Wenn MODE Switch Nr. 5 aktiviert ist, dann wird die
automatische Aktivierung des AUX Eingangs deak-
tiviert und der AUX Eingang lässt sich manuell über
die optional erhältliche Fernbedienung ein- und
ausschalten.

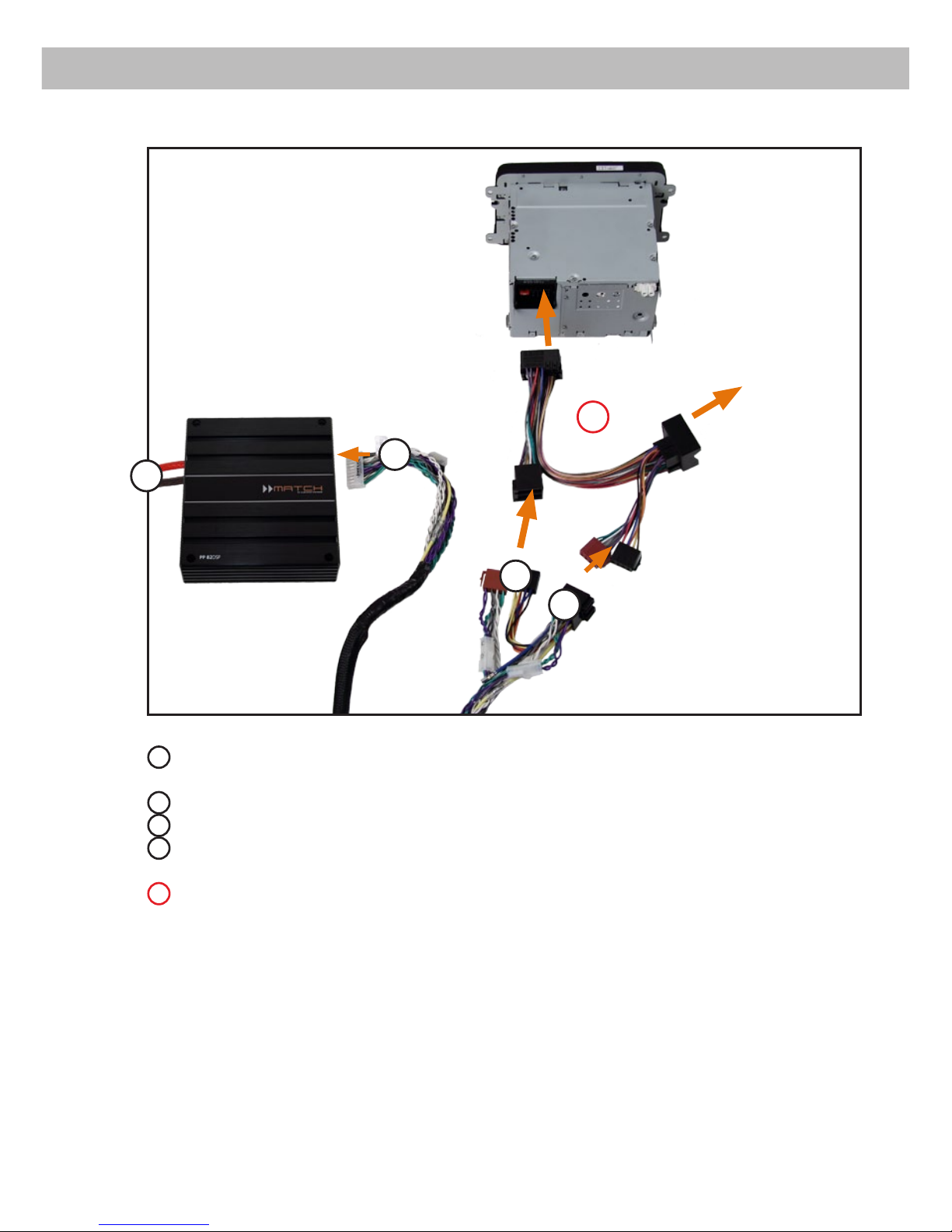

5System Connector
Diese Buchse dient zum Anschluss des mitgeliefer-
ten Kabelbaums. Verwenden Sie zur Verbindung
der MATCH PP 82DSP mit dem Originalradio aus-
schließlich diesen Kabelbaum.
Achtung: Die Verwendung anderer oder ähnlicher
Kabelbäume kann zur Zerstörung des Verstärkers,
des Autoradios oder der angeschlossenen Laut-
sprecher führen. In jedem Fall führt dies zum Erlö-
schen der Garantie.
Wichtiger Hinweis: Über diesen Anschluss wird
die PP 82DSP nicht mit Spannung versorgt. Es ist
daher zwingend erforderlich, dafür die nachfolgend
mit (7) und (9) gekennzeichneten Klemmen zu ver-
wenden.
6Fuse
Sollten die Sicherungen im Inneren des Gerätes
durch eine Fehlfunktion zerstört werden, wird
dieses durch das Aueuchten der roten LED an-
gezeigt. Bei normalem Betrieb bleibt die LED erlo-
schen.
7+12V
Das +12V-Versorgungskabel ist am Pluspol der
Batterie anzuschließen.
Empfohlener Querschnitt: min. 10 mm².
8Rem Out
Dieser Ausgang dient dazu, weitere Verstärker
einzuschalten. Verwenden Sie in jedem Fall die-
sen Ausgang, wenn Sie weitere Verstärker an die
Line Outputs der PP 82DSP anschließen, da es
ansonsten zu Störgeräuschen kommen kann. Die-
ser Ausgang aktiviert sich automatisch, sobald der
Bootvorgang des DSP abgeschlossen ist. Zudem
wird dieser Ausgang bei Aktivierung des „Power
Inbetriebnahme und Funktionen
4

5
Save Modes“ und bei Betriebssoftware-Updates
abgeschaltet.
9GND
Das Massekabel sollte am zentralen Massepunkt
(dieser bendet sich dort wo der Minuspol der Bat-
terie zum Metallchassis des Kfz geerdet ist) oder an
einer blanken, von Lackresten befreiten Stelle des
Kfz-Chassis angeschlossen werden.

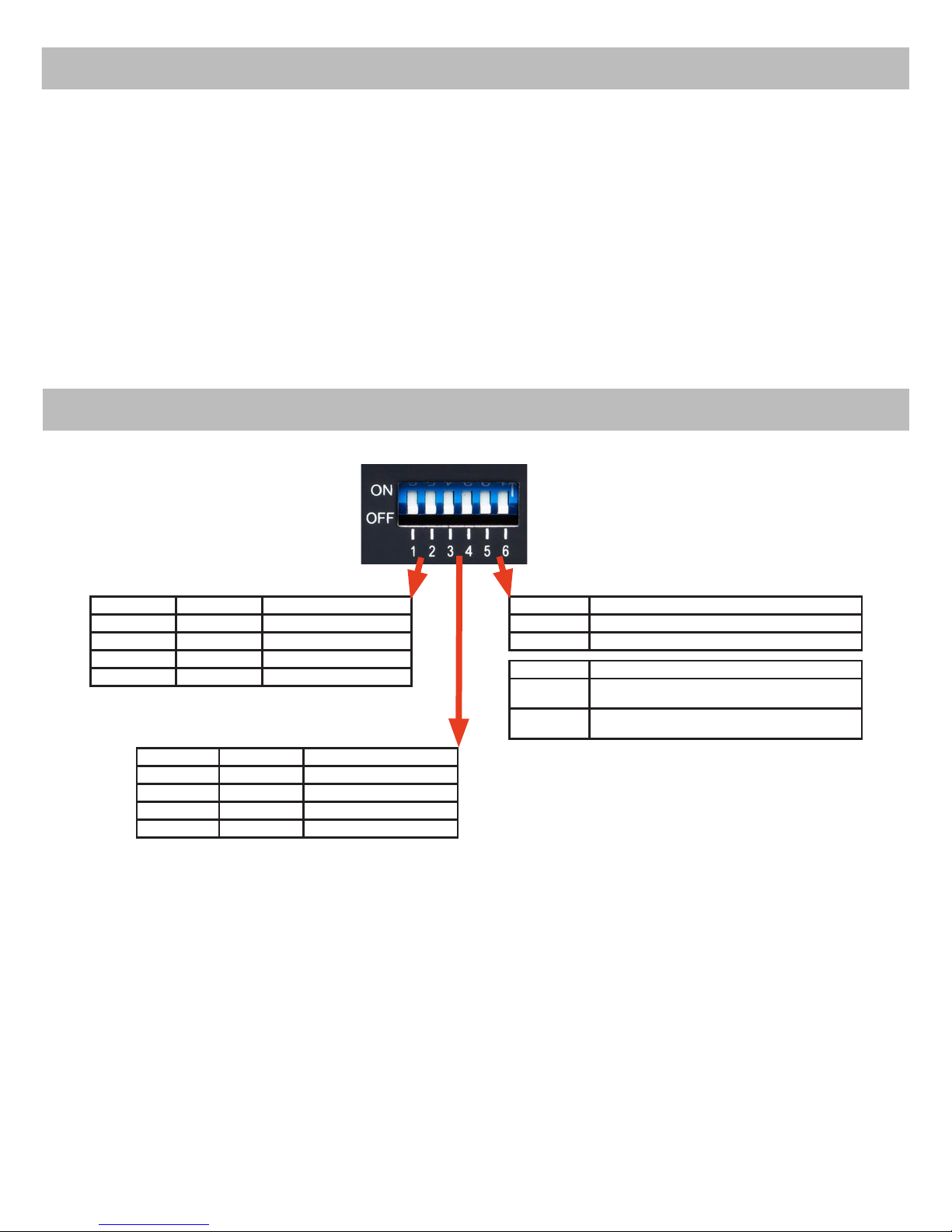

10 MODE Switches / DIP Schalter
Die sechs einzelnen MODE Switches dienen zur
Anpassung der Lautstärke und zur Konguration
der Fernbedienung, wenn deren Funktion nicht
über die PC-Tool Software deniert wird.
MODE Switch 1 und 2 dienen zur Lautstärkeanpas-
sung aller acht Ausgangskanäle!
MODE Switch 3 und 4 dienen zur Lautstärkeanpas-
sung aller Kanäle, die als Subwooferausgang de-
niert wurden.
MODE Switch 5 legt die Funktion des Mode Schal-
ters auf der Fernbedienung fest.
MODE Switch 6 aktiviert die Funktionen der Fern-
bedienung.
11 Control Input
Dieser Multifunktionsanschluss dient zum An-
schluss von MATCH Zubehörprodukten, wie bei-
spielsweise der Fernbedienung MATCH URC 2A.
Mit Hilfe dieser Fernbedienung können diverse
Funktionen des DSP-Verstärkers gesteuert werden.
Die Fernbedienung besitzt zwei Regler und einen
Schalter, dessen Funktionalität sich in der PC-Tool
Software frei kongurieren lässt.
Nach dem Anschließen der Fernbedienung an die
PP 82DSP muss der MODE Switch Nr. 6 oder in
der PC-Tool Software die Fernbedienung im Device
Conguration Menü aktiviert werden.
Hinweis: Wenn die Fernbedienung in der PC-Tool
Software aktiviert wird, dann werden automatisch
die MODE Switch Schalter Nr. 5 und Nr. 6 am Gerät
deaktiviert. Diese werden erst wieder aktiviert,
wenn die Option im PC-Tool wieder abgeschaltet
wird. Sofern im PC-Tool die Fernbedienungseigen-
schaften nicht anderweitig deniert wurde, ergeben
sich folgende Funktionen:
CONTROL I: Einstellen der Lautstärke des AUX
Eingangs - die Lautstärke muss nicht mehr direkt
an der Signalquelle eingestellt werden.
CONTROL II: Einstellen der Subwoofer Lautstärke.
Jeder Ausgang, der in der PC-Software als Sub-
wooferausgang deniert worden ist, kann darüber
in der Lautstärke verändert werden.
MODE Schalter: Deaktivierung der Klangverbes-
serungseigenschaften des internen DSPs zu Vor-
führzwecken. Mit Hilfe dieser Funktion kann man
schnell und einfach zwischen dem Original-Sound
ohne jegliche DSP-Beeinussung und dem von Ih-
nen erstellten Setup hin- und herschalten. Bei ge-
drücktem Schalter ist der DSP abgeschaltet und die
Kanäle E - H deaktiviert.
Wenn der MODE Switch Nr. 5 am Gerät aktiviert
wird, ändert sich die Funktionalität des Schalters
auf der Fernbedienung dahingehend, dass dieser
zur manuellen Steuerung des AUX-Eingangs ge-
nutzt werden kann. Bei gedrücktem Schalter ist der
AUX Eingang aktiv.
12 USB Eingang
Mit Hilfe dieses Eingangs wird die PP 82DSP über
das beiliegende Kabel mit dem Computer verbun-
den und kann anschließend über das PC-Tool kon-
guriert werden.
Hinweis: Es können keine USB Speichermedien
angeschlossen werden.
13 Status LED
Die Status LED zeigt den Betriebszustand des Ver-
stärkers an. Leuchtet die LED grün, so ist der erste
Speicherplatz (af1) im DSP geladen. Leuchtet die
LED orange, so ist der zweite Speicherbereich (af2)
geladen. Sofern die LED rot leuchtet, ist die Sicher-
heitsschaltung für Unterspannung aktiv.
Sollte die LED rot blinken, so ist der interne Spei-
cher des DSP leer. Sofern letzteres der Fall ist,
muss über die PC-Tool Software oder über den
MicroSD Kartenleser ein neues DSP Setup einge-
spielt werden.
14 Control Taster
Mit Hilfe des Control Tasters lässt sich zwischen
den Speicherbereichen eins und zwei umschalten.
Sound Setups, die die Dateiendung „af1“ haben,
werden automatisch in den ersten Speicherbereich
geschrieben, Sound Setups mit der Dateiendung
„af2“ werden automatisch in den zweiten Speicher-
bereich geschrieben. Zum manuellen Umschalten
der zwei Setups muss der Control Taster eine Se-

Diese Lautstärkeanpassung wirkt sich auf alle
Subwooferkanäle aus!
6
kunde lang gedrückt werden. Der Umschaltvorgang
wird durch einmaliges rotes Blinken der Status LED
angezeigt.
Wird der Taster länger als 5 Sekunden gedrückt,
so wird das Gerät resettet und der gesamte interne
Speicher gelöscht! Anschließend wird dies durch
ein rotes Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes kann die
PP 82DSP keine Audiosignale mehr wiedergeben,
bis ein neues Sound Setup eingespielt wurde.
15 MicroSD Kartenleser
Über den MicroSD Kartenleser können Software-
Updates sowie komplette DSP-Setup-Dateien ein-
gespielt werden, die alle Einstellungen
für den DSP beinhalten. Nachdem die MicroSD Kar-
te eingesteckt wurde, wird die Setup-Datei automa-
tisch in die PP 82DSP kopiert. Der Kopiervorgang
wird durch ein rotes Blinken der Status-LED ange-
zeigt und ist beendet, wenn diese wieder grün bzw.
orange leuchtet. Nachdem die Datei kopiert wurde,
muss die MicroSD Karte wieder entfernt werden.
Achtung: Entfernen Sie die MicroSD Karte nicht
während des Kopiervorgangs!
Die PP 82DSP kann zwei verschiedene Sound Se-
tup Dateien verwalten. Zum einen Sound Setups
mit der Dateiendung „af1 / ac1“, die in den ersten
Speicherbereich geschrieben werden und zum an-
deren Sound Setup Dateien mit der Dateiendung
„af2 / ac2“, die in den zweiten Speicherbereich ge-
schrieben werden.
Mit Hilfe des Control-Tasters kann man zwischen
den Setups umschalten. Alternativ kann man in der
PC-Tool Software den „Mode Switch“ der optional
erhältlichen Kabelfernbedienung so kongurieren,
dass damit ebenfalls ein Umschalten der Setups
möglich ist.
Hinweis: Das DSP PC-Tool installiert beim ersten
Öffnen automatisch die neueste Betriebssoftware
auf dem Speicherplatz 1 sofern noch nicht die aktu-
elle Version installiert ist.
Wichtig: Fahrzeugspezische Setup-Dateien an-
derer MATCH Verstärker (z.B. PP 50DSP / PP
52DSP) sind in der PP 82DSP nicht spielfähig! Es
gibt jedoch für die afp-Dateien der PP 50DSP und
PP 52DSP einen Kompatibilitätsmodus, so dass
diese Dateien über das PC-Tool geladen werden
können. Es wird jedoch dringend empfohlen an-
schließend die Einstellungen zu kontrollieren.
MODE Switches
Switch Nr. 1 Switch Nr. 2 Lautstärkeanpassung
OFF OFF 0 dB
ON OFF - 4 dB
OFF ON + 2 dB
ON ON - 2 dB
Switch Nr. 3 Switch Nr. 4 Lautstärkeanpassung
OFF OFF 0 dB
ON OFF - 4 dB
OFF ON + 2 dB
ON ON - 2 dB
Switch Nr. 6 Fernbedienung URC 2A
OFF Fernbedienung deaktiviert
ON Fernbedienung aktiviert
Switch Nr. 5 Mode Schalter URC 2A
OFF Mode Schalter der Fernbedienung schaltet zwi- schen Original und MATCH Soundupgrade hin
und her
ON Mode Schalter der Fernbedienung schaltet zwi-
schen Radiosignal und AUX Eingang um.
Diese Lautstärkeanpassung wirkt sich auf alle 8
Ausgangskanäle aus!
MODE Switch Nr. 5 hat nur bei aktivierter Fernbedie-
nung eine Funktion.
Hinweis: Wenn in der PC-Tool Software die Fernbedie-
nung aktiviert wurde, werden MODE Switch Nr. 5 und
6 deaktiviert. Um diese wieder zu aktivieren, muss die
Fernbedienung in der Software wieder deaktiviert wer-
den.

Spezielle Features der PP 82DSP
Power Save Modus
Der Power Save Modus ist standardmäßig in allen fahr-
zeugspezischen Sound Setups sowie in den Grund-
einstellungen der PC-Tool Software implementiert. Er
erlaubt es, die Leistungsaufnahme der PP 82DSP (und
ggf. zusätzlich angeschlossener Verstärker) drastisch
zu reduzieren, wenn für länger als 60 sec. kein Ein-
gangssignal anliegt. Es ist zu berücksichtigen, dass
heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen
internen Bussystemen ausgestattet sind, die das Radio
für den Anwender „unsichtbar“ noch bis zu 45 min. ein-
geschaltet lassen, selbst wenn man zwischenzeitlich
das Fahrzeug verlassen und abgeschlossen hat.
Sobald der „Power Save Mode“ aktiv ist, werden die
internen Verstärkerstufen der PP 82DSP sowie der
„Remote Output“ abgeschaltet und damit die Stromauf-
nahme auf weniger als 250 mA reduziert. Der Verstär-
ker geht innerhalb von 2 sec. wieder in den normalen
Betriebszustand über, sobald ein Musiksignal an sei-
nem Eingang anliegt.
Es ist zudem möglich, über die PC-Tool Software die
Abschaltverzögerung zu variieren bzw. den „Power
Save Mode“ komplett zu deaktivieren.
Class HD und P³S-Netzteiltechnologie
In der PP 82DSP werden erstmals die Vorteile der Class
H-Technologie mit dem Prinzip eines Class D Verstär-
kers kombiniert. Das Resultat ist ein unübertroffener
Wirkungsgrad, der herkömmliche Class D-Verstärker
nochmals übertrifft. Die Vorteile spielt das Class HD-
Konzept bei kleiner und mittlerer Aussteuerung aus,
da das neuartige P³S-Netzteil die interne Versorgungs-
spannung der Leistungsstufen in Abhängigkeit von der
Amplitude des Eingangssignals regelt. Damit wird die
mittlere, vom Verstärker erzeugte Verlustleistung dra-
stisch reduziert. Wie alle anderen MATCH-Verstärker
ist natürlich auch die PP 82DSP für Fahrzeuge mit
Start-/Stop-Funktion geeignet, da das P³S-Netzteil
Schwankungen der Bordnetzspannung ausgleicht.
Wichtig: Nichtsdestotrotz verfügt die PP 82DSP über
eine Unterspannungserkennung. Wenn die Bordspan-
nung für länger als 5 Sekunden unter 9,6 Volt fällt,
geht der Verstärker in den „Protect Mode“ (Status LED
leuchtet dauerhaft rot), um eine weitere Entladung der
Batterie zu verhindern.
7

Einbau und Installation
Der MATCH PP 82DSP Verstärker wird wie nach-
folgend beschrieben an das Autoradio ange-
schlossen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwis-
sen benötigt. Um Anschlussfehler und Beschädi-
gungen zu vermeiden, fragen Sie im Zweifelsfall
Ihren Fachhändler und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Nachdem das Radio mit Hilfe der entspre-
chenden Werkzeuge ausgebaut ist, trennen Sie
den Fahrzeugkabelbaum vom Autoradio. Verbin-
den Sie den Fahrzeugkabelbaum anschließend mit
der Kupplung des MATCH-Anschlusskabels, siehe
Abb. 3 1 .
Je nach Fahrzeugtyp benötigen Sie hierfür gegebe-
nenfalls einen fahrzeugspezischen ISO-Adapter.
Eine Liste aller Fahrzeuge und der eventuell benö-
tigten Adapter nden Sie auf www.audiotec-scher.
com.
2. Verbinden Sie die Stecker des MATCH-An-
schlusskabels mit dem Autoradio, siehe Abb. 3 2 .
3. Die Stromversorgung der PP 82DSP erfolgt nie-
mals über das MATCH-Anschlusskabel, sondern
ausschließlich über die dafür vorhandenen mas-
siven Schraubklemmen sowie ein separates Strom-
versorgungskabel direkt zur Batterie.
Nutzen Sie niemals die Spannungsversorgung di-
rekt vom Radio. Die PP 82DSP hat zwar einen ge-
ringen durchschnittlichen Strombedarf, kann aber
bedingt durch die dynamische Netzteilregelung für
Sekundenbruchteile sehr hohe Ströme (bis zu 50A)
ziehen.
Wichtig: Beim direkten Anschluss der PP 82DSP
an die Spannungsversorgung des Radios ris-
kieren Sie massive Schäden an der Bordnetz-
elektrik Ihres Fahrzeuges bis hin zu einem Ka-
belbrand!
Vor dem Anschluss des +12V-Versorgungska-
bels an das Bordnetz muss die Autobatterie ab-
geklemmt werden.
Das +12V-Stromkabel ist am Pluspol der Batte-
rie anzuschließen. Die Plusleitung sollte in einem
Abstand von max. 30 cm von der Batterie mit
einer Hauptsicherung (50 A) abgesichert werden.
Verwenden Sie bei kurzen Leitungen (< 1m) einen
Querschnitt von mindestens 6 mm². Bei längeren
Leitungen empfehlen wir einen Querschnitt von 10
mm² bis 16mm².
Das Massekabel (gleicher Querschnitt wie
das +12V-Kabel) muss an einem blanken, von
Lackresten befreiten Massepunkt des Kfz-Chassis
oder direkt an dem Minuspol der Autobatterie ange-
schlossen werden.
4. Verbinden Sie das MATCH-Anschlusskabel mit
der MATCH PP 82DSP, siehe Abb. 3 3 .
Optimierung der Lautstärkeeinstellung:
Schalten Sie das Radio ein und drehen Sie die
Lautstärke langsam auf. Sobald Sie ein Verzerren
der Lautsprecher wahrnehmen, sind Sie bei der
maximalen Lautstärke angekommen. Um den Re-
gelbereich zu vergrößern, können Sie mit Hilfe der
MODE Switches Nr. 1 und 2 die Ausgangslautstär-
ke der PP 82DSP verringern (siehe Seite 6). Sofern
ihr Autoradio bis zur maximalen Lautstärke aufge-
dreht ist und es zu keinem Verzerren kommt, kön-
nen Sie mit Hilfe der MODE Switches Nr. 1 und 2
die Ausgangslautstärke erhöhen. Nutzen Sie diese
Funktion jedoch nur mit Vorsicht.
Warnhinweis:
Der PP 82DSP-Verstärker hat eine deutlich hö-
here Leistung als das Original-Autoradio. Viele
werksseitigen Lautsprecher können die zusätz-
liche Leistung evtl. nicht dauerhaft verkraften.
Soweit Sie nicht die vorhandenen
Lautsprecher gegen leistungsfähigere Ausfüh-
rungen tauschen sollten, seien Sie bitte sehr
vorsichtig mit der Einstellung der Lautstär-
ke. Zu hohe Lautstärken, die die Lautsprecher
schädigen können, machen sich durch einen
verzerrten Klang bemerkbar.
Wichtig: Audiotec Fischer übernimmt keinerlei
Garantie für das Zusammenspiel der PP 82DSP
in Verbindung mit werksseitig verbauten Laut-
sprechern!
8

Abb. 3 Anschluss des Verstärkers an das Autoradio
1 ISO-Kupplung - hier wird der Kabelbaum des Originalradios oder ein ISO-Adapter einge-
steckt.
2 ISO-Stecker - Diese werden in das Originalradio oder in den ISO-Adapter eingesteckt.
3 Dieser 20-polige Stecker wird in den MATCH PP 82DSP Verstärker eingesteckt.
4 Optional: ISO-Adapter - sollten die ISO-Stecker des mitgelieferten Kabelbaums nicht zum
Originalradio passen, muss ein ISO-Adapter verwendet werden.
5Der Stromanschluss der PP 82DSP wird mit Hilfe eines geeigneten Kabels direkt an die Bat-
terie angeschlossen - die Plus-Leitung muss kurz vor der Batterie noch einmal abgesichert
werden
9
Hinweis: MOST-Bus
Bei einigen Fahrzeugen kann es notwendig
sein, die Lichtleiterverbindung aus dem Ori-
ginal-Radioanschlussstecker auszulösen und
stattdessen in den Radio-Stecker eines ISO-
Adapters einzustecken. Hierfür ist extra eine
Aussparung im ISO-Adapter vorhanden. Dies
ist zwingend bei allen Fahrzeugen notwendig,
die einen Lichtleiteranschluss im Originalradio-
kabelbaum haben.
2
3
1
4
Kupplung und Stecker
für Originalkabelbaum
oder ISO-Adapter
Kupplung für
Originalkabel-
baum
5

Die PP 82DSP kann mit Hilfe der DSP PC-Tool Soft-
ware frei konguriert werden. Die Software stellt
alle Funktionen übersichtlich und bedienerfreund-
lich zur Verfügung, so dass Sie diese individuell ein-
stellen können. Dabei können alle acht DSP Kanäle
separat eingestellt werden.
Bevor Sie den Verstärker das erste Mal an einen
Computer anschließen, gehen Sie auf unsere
Homepage und laden Sie sich die aktuelle Software
Version herunter. Es wird dringend empfohlen, re-
gelmäßig nach Updates der Software zu schauen,
damit das Gerät immer auf dem aktuellsten Stand
ist.
Die Software sowie die dazu gehörige Bedienungs-
anleitung nden Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen, die Bedienungsanlei-
tung der Software vor der ersten Benutzung durch-
zulesen, um Komplikationen und Fehler zu vermei-
den.
Stellen Sie vor der Installation der Software sicher,
dass das Gerät nicht an den Computer angeschlos-
sen ist. Schließen Sie das Gerät erst nach der In-
stallation an.
Um die Software zu installieren, müssen folgende
Schritte durchgeführt werden:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter.
2. Installieren Sie die Software auf ihrem Compu-
ter. Während der Installation wird automatisch
auch der USB-Treiber für das Gerät installiert.
3. Nach der Installation können Sie den Verstärker
mit dem beiliegenden USB-Kabel an den Com-
puter anschließen.
4. Schalten Sie den Verstärker ein und starten Sie
die Software. Wenn die Betriebssoftware des
Verstärkers nicht mehr aktuell ist, wird diese au-
tomatisch in dem angewählten Speicherbereich
1 aktualisiert.
5. Sie können nun den internen DSP des Verstär-
kers mit der PC-Tool Software frei kongurie-
ren.
10
Anschluss an den Computer
ATF DSP PC-Tool
Equalizer
Laufzeit-
korrektur
Ausgangs-
pegel
EQ Fein-
einstellung
Kanal-
konguration
Frequenz-
graph
Kanalanwahl
erweiterte
Einstellungen
Hochpasslter
Tiefpasslter

11
Kongurationsbeispiele
Front / Rear plus Subwoofer
passiver Subwoofer
bspw. PP 10E
Front / Rear Kanäle
Front Hochtöner
Subwoofer mit Doppelschwingspule
(optimal 2 x 2 Ohm)
oder
Cinch-Ausgang zum Anschluss eines
separaten Subwoofer Verstärkers
Front Tieftöner /
Rear Kanäle
Front 2-Wege Vollaktiv / Rear passiv plus Subwoofer
Dies ist ein klassisches 5-Kanal-Setup, bei dem vier der acht Verstärkerkanäle dazu genutzt werden,
einen MATCH-Subwoofer anzusteuern. Wir empfehlen diese Kombination nur in Verbindung mit unseren
Subwoofern PP 8E-Q oder PP 10E-D.
Diese 7-Kanal-Konguration ist für höchste Qualitätsansprüche empfehlenswert, bei der die typischen
passiven Frequenzweichen für die vorderen Tieftöner/Hochtöner entfallen und jeder Lautsprecher von
einem einzelnen Verstärkerkanal angesteuert wird.
Die PC Tool Software bietet mit ihren verschiedenen Varianten an Hoch- und Tiefpassltern die Möglich-
keit, sehr präzise eine passende aktive Frequenzweiche zu denieren.

Ausgangsleistung RMS / Max:
• Alle Kanäle an 4 Ohm: ...............................................8 x 55 / 110 Watt
• Alle Kanäle an 2 Ohm: ...............................................8 x 70 / 140 Watt
Frequenzbereich..............................................................20 Hz - 22.000 Hz
Anzahl der Eingänge .......................................................4 x Highlevel, 1 x Aux, 1 x SPDIF (optisch)
DSP Auösung ................................................................56 Bit
DSP Rechenleistung ......................................................172 MIPS
Klirrfaktor (THD) ..............................................................< 0,03%
Signal-/Rauschabstand ...................................................> 103 dB
Dämpfungsfaktor .............................................................> 50
Eingangsimpedanz..........................................................30 Ohm
Unterspannungserkennung: ............................................9,6 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Abmessungen (H x B x T) ...............................................44 x 185 x 164 mm
zusätzliche Features........................................................Class HD-Technologie mit dynamisch geregeltem
Netzteil, Start-Stop-Fähigkeit, interner 56 Bit
DSP, interner Speicher für 2 Sound Setups, USB
Anschluss, AUX-Eingang, optischer Eingang,
Fernbedienungseingang, 2 galvanisch getrennte
LineOuts
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte,
hervorgerufen durch Bedienungsfehler des
Gerätes, können wir keine Haftung übernehmen.
Alle MATCH Verstärker sind sowohl mit einer
E-Kennzeichnung als auch einer CE-Kennzeich-
nung versehen. Damit sind die Geräte für den Be-
trieb in Fahrzeugen innerhalb der Europäischen
Union (EU) zertiziert.
Technische Daten
Garantiehinweis
12

Dear Customer,
Congratulations on your purchase of this high-qua-
lity MATCH product.
With the PP 82DSP, MATCH is setting new stan-
dards in the evolving plug & play market.
We wish you many hours of enjoyment with your
new MATCH PP 82DSP.
Yours,
AUDIOTEC FISCHER
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installati-
on instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect
the battery’s negative terminal to prevent
damage to the unit, re and/or risk of injury. For
a proper performance and to ensure full warranty
coverage, we strongly recommend to get this pro-
duct installed by an authorized MATCH dealer.
Install your PP 82DSP in a dry location with suf-
cient air circulation for proper cooling of the
equipment. The amplier should be secured to
a solid mounting surface using proper mounting
hardware. Before mounting, carefully examine the
area around and behind the proposed installati-
on location to insure that there are no electrical
cables or components, hydraulic brake lines or any
part of the fuel tank located behind the mounting
surface. Failure to do so may result in unpredictable
damage to these components and possible costly
repairs to the vehicle.
General instruction for connecting the PP
82DSP amplier
The PP 82DSP may only be installed in vehicles
which have a negative ground electrical system.
Any other system may cause damage to the
amplier and the electrical system of the vehicle.
Use only the provided MATCH cable for con-
nection of the PP 82DSP. The use of other
cables can result in damage of the ampli-
er, the head unit / radio or the connected
loudspeakers!
Prior to installation, plan the wire routing to
avoid any possible damage to the wire harness.
All cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
The fuse may only be replaced by an
identically rated fuse (2 x 25 A) to avoid damage
of the amplier.
Congratulations!
General instructions
13

14
Connectors and control units
6
1Output Channels E - H
Connector for the loudspeakers of the chan-
nels E – H. Alternatively you can directly con-
nect a passive MATCH PP subwoofer.
2Line Output
Line outputs for connecting external ampli-
ers. Make sure that the „Remote Output” is
used to turn on these devices.
3Optical Input
Optical input in SPDIF format for digital ste-
reo signals
4AUX Input
3,5 mm jack for an external audio source like
a MP3-player, navigation device, etc.. This
input can either be activated automatically or
via an optional cable remote control.
5System Connector
Connector for the MATCH cable harness.
Make sure that you only use the original ca-
ble that comes with the amplier to connect
the PP 82DSP with your car radio.
6Fuse
This LED will light up if the fuse inside the
unit is blown.
7+12V
Connector for the +12 V power cable to the
positive terminal of the battery.
8Rem Out
The remote output has to be used to turn on/
off external ampliers that are connected to
the RCA line outputs.
9GND
Connector for the ground cable (negative
terminal of the battery or metal body of the
vehicle).
10 MODE Switch / DIP Switch
Allows modifying amplier gain and subwoo-
fer gain as well as functionality of the optional
remote control URC 2A.
11 Control Input
Multifunction interface for e.g. the optional
remote control URC 2A or other accessory.
12 USB Input
Connects the PP 82DSP to your PC.
13 Status LED
This LED indicates the operating mode of the
amplier and the setup that has been chosen
14 Control pushbutton
Use this button to either switch between the
setups or initiate a reset of the device.
15 MicroSD card reader
MicroSD card reader for uploading complete
DSP setup les.
78910 11 12 13 14 15
1 5432

15
Initial start-up and functions
1Output channels E - H
You can directly connect a MATCH subwoofer to
this output, by using four of the eight amplier chan-
nels of the PP 82DSP. Please make sure that in this
case the output signal of all these four channels is
identical.
Alternatively you can congure each channel indi-
vidually for other purposes via the PC tool software
(e.g. center speaker or fully active congurations).
For the latter case a connector with ying leads is
included in delivery of the PP 82DSP.
2Line Output
The two Line Outputs A and B are oating-ground
low-level outputs (max 3 Vrms) for connecting ad-
ditional power ampliers. Specially designed „Ba-
lanced Dual Audio Transformers” avoid any ground-
loops that may cause undesired alternator noise.
Please make sure that you always turn on/off exter-
nal ampliers using the “Remote Output” of the PP
82DSP. Never directly control the external amps by
a signal from the ignition switch of your car!
Important: The outputs G and H deliver the same
audio signal as the speaker outputs G and H. Any
changes in the setup via the PC-Tool software will
always have the same effect on the speaker outputs
and line outputs of the channels G and H!
3Optical Input
Optical input in SPDIF format for connection to si-
gnal sources with a digital audio output. The sam-
pling rate of this input must be between 6 and 192
kHz. The input signal is automatically adjusted to
the internal sample rate.
In order to activate this input the optional cable re-
mote control URC 2A is necessary.
Notice: This amplier can only handle stereo input
signals and no Dolby-coded digital audio stream.
4AUX Input
This input automatically detects signals of external
devices like MP3-players, navigation devices, etc.
and switches to “AUX mode”. If there is no signal for
more than 2 seconds on the AUX input, the amplier
automatically switches back to the radio signal.
If the MODE switch no. 5 is set to “on” position, the
automatic input detection will be deactivated. In this
case it is possible to manually switch to AUX input
using the optionally available remote control URC
2A.
5System Connector
Please use this terminal only in combination with
the cable harness that is included in the delivery of
the amplier. Never ever use any other harnesses
to connect the MATCH PP 82DSP to your car radio.
Caution: The use of other harnesses than the one
that is supplied with the amplier may cause severe
harm to the amplier, your car radio and your lou-
dspeakers. In any case the warranty will be void!
Important: This connector does not allow connec-
ting the amplier to the car’s battery. It is mandatory
to use the terminals (7) and (9) which are described
in the following.
6Fuse
If a severe malfunction inside the amplier will blow
the internal fuses the LED lights up red.
During normal operation this LED will remain off.
7+12V
Connect the +12 V power cable to the positive ter-
minal of the battery. Recommended wire gauge: at
least AWG 8 or 10 mm².
8Rem Out
We strongly recommend to use this output for tur-
ning on/off additional ampliers that are connected
to the line outputs of the PP 82DSP. This is essential
to avoid any undesired pop noises during DSP boot
or software update process. Additionally this output
will be turned off when the “Power Save Mode” (see
page 17) of the amplier is active.
9GND
The ground cable should be connected to a com-
mon ground reference point (this is located where
the negative terminal of the battery is grounded
to the metal body of the vehicle), or to a prepared
metal location on the vehicle chassis, i.e. an area
which has been cleaned of all paint residues.
10 MODE Switches / DIP Switches
The six MODE switches allow adjusting the ampli-
er gain and the functionality of the optional remote
control when the PC-tool software is not used for
setting up the amplier.
MODE switch nos. 1 and 2 are to adjust the overall
gain of all amplier channels including line outputs.
MODE switch nos. 3 and 4 are to adjust the gain of

16
the subwoofer channels
MODE switch no. 5 denes the function of the tog-
gle switch on the remote control
MODE switch no. 6 activates/deactivates the remo-
te control.
11 Control Input
This multi-functional connector is designed for
MATCH accessory products like the cable remote
control URC 2A. With this remote it is possible to
control several features of the amplier. It consists
of two rotary controls and one toggle switch.
Note that it is necessary to activate a connected
URC 2A either by setting MODE switch no.6 to “ON”
position or by the appropriate command in the De-
vice Conguration Menu” of the PC tool software.
Notice: If you activate the remote control in the PC
tool software, the DIP switches no.5 and no.6 on
the PP 82DSP will automatically be disengaged. To
reactivate them you have to cancel this option in the
PC tool software.
As long as the functions of the remote control have
not been changed in the PC tool software these are
dened as follows:
CONTROL I: Adjusting the volume of the AUX input
– eliminates the need to adjust the volume on the
external source
CONTROL II: Adjusting the subwoofer volume.
Each output that has been dened as a subwoofer
channel in the PC tool software will then be affected
by this control.
MODE switch: Toggling between the original sound
system without any DSP processing and your opti-
mized car specic DSP sound setup for demonstra-
tion purposes. The DSP and the output channels
E - H will be deactivated when the switch on the
remote is pressed.
If the MODE switch no. 5 is set to „ON” position, the
function of the switch on the URC 2A will change. In
this case it is possible to manually activate the AUX
input. The AUX input is activated when the switch
on the remote is pressed.
12 USB Input
Connect your personal computer to the PP 82DSP
using the provided USB cable. The required PC
software to congure this amplier can be down-
loaded from the Audiotec Fischer website. Please
note: It is not possible to connect any USB storage
devices.
13 Status LED
The status LED indicates the operation mode of the
amplier. Green means that setup 1 (af1) is loaded,
orange means that setup 2 (af2) is loaded. If it lights
up red constantly, the undervoltage protection is
active.
A ashing red light indicates that no setup is loaded.
In that case please load a new setup via the PC tool
software or the internal microSD card reader.
14 Control pushbutton
The control pushbutton allows the user to toggle
between two loaded setups „af1“ and „af2“.
To switch between the setups, the button has to be
pressed and held for approx. 1 second. Switching
is indicated by a singular red ash of the Status
LED. Pressing the button for 5 seconds completely
erases the internal memory. This is indicated by a
constant ashing of the Status LED.
Attention: After erasing the setups from memory
the PP 82DSP will not reproduce any audio output
until a new setup is loaded.
15 MicroSD card reader
The Micro SD card reader can be used to download
rmware and software updates as well as complete
DSP setup les containing all DSP settings. After
having inserted the MicroSD card into the card slot
of the PP 82DSP, the le will be automatically co-
pied to the internal memory of the amplier. While
the copy is in progress, the status LED ashes red.
It changes to green or orange once the process is
nished. Now the microSD card can be safely re-
moved.
Attention: Never remove the MicroSD Card while
the copy process is in progress.
The PP 82DSP can manage two different setup
les. They are marked with the le extensions „.af1“
/ „ac1“ (stored in memory 1 of the amplier) or „.af2“
/ „ac2“ (stored in memory 2 of the amplier). Please
note: Do not store more than one “af1” or „ac1“ and
one “af2” or „ac2“ setup le on the microSD card
at a time.
With the control pushbutton you can toggle between
the two setups. Alternatively you can congure in
the PC tool software the mode switch function of the

17
MODE Switches
Switch no. 1 Switch no. 2 Amplier overall gain
OFF OFF 0 dB
ON OFF - 4 dB
OFF ON + 2 dB
ON ON - 2 dB
Switch no. 3 Switch no. 4 Subwoofer gain
OFF OFF 0 dB
ON OFF - 4 dB
OFF ON + 2 dB
ON ON - 2 dB
Switch no. 6 remote control URC 2A
OFF remote control deactivated
ON remote control activated
Switch no. 5 Mode switch URC 2A
OFF Mode switch on remote control bypasses
MATCH sound optimization if pressed
ON Mode switch on tremote control activates AUX
input if pressed
Affects all eight output channels!
MODE Switch no. 5 has no function if remote control is
deactivated via MODE switch no.6
Please note:
It is possible to deactivate / reactivate both Mode swit-
ches no.5 and 6 via the PC-tool software.
Only affects subwoofer channels!
optional remote control URC 2A as “setup switch”
as well.
Notice: Firmware and software updates are availa-
ble on our website www.audiotec-scher.com
The PC tool software will automatically install the
latest rmware on the last selected memory location
if your device is not up-to-date.
Important: Car-specic setups of other MATCH
ampliers (e.g. PP 50DSP / PP 52DSP) can not be
used for the PP 82DSP!
But it is possible to upload “.afp“-les of a PP50
DSP to the PP 82DSP via the PC tool software. This
is only a compatibility mode and all adjustments
should be checked carefully after using a PP50
DSP afp-le.

18
Unique Features of the PP 82DSP
Power Save Mode
The Power Save Mode is incorporated in the ba-
sic setup. It allows to signicantly reduce the power
consumption of the PP 82DSP (or any additional
connected amplier) once there’s no input signal for
more than 60 seconds. Please note that in many
up-to-date cars with “CAN” or any other internal bus
structures it may happen that the radio (and therefo-
re the PP 82DSP as well) remains “invisibly” turned
on for up to 45 min. after leaving the car!
Once the “Power Save Mode is active the output
stages of the PP 82DSP and its “Remote Output”
will be turned off, thus reducing current draw to less
than 250 mA. The amp will turn again to full operati-
on within 2 sec. if a music signal is applied.
It is possible to either modify the turn-off time of
60 sec. or completely deactivate the “Power Save
made” via the PC-tool
Class HD and P³S power supply technology
For the rst time the PP 82DSP combines the ad-
vantages of a Class H technology with the principle
of a class D amplier. The result is an unsurpassed
efciency, which easily outperforms any conventio-
nal class D amplier.
The new P³S power supply technology controls the
internal supply voltage for the output stages as a
function of the amplitude of the input signal. Thus
the average power dissipation of the amplier is
dramatically reduced.
Like all other MATCH ampliers the PP 82DSP is
perfectly prepared for cars with start-/stop feature.
Please note:
Nevertheless the PP 82DSP has an undervoltage
protection. If the supply voltage drops below 9.6
volts for more than 5 seconds the amplier goes to
“Protect mode” (Status LED lights up red) in order
to avoid any further discharge of the car’s battery.

19
Installation
The MATCH PP 82DSP must be connected to
the head unit (radio) as follows:
Caution: Carrying out the following steps will
require special tools and technical knowledge. In
order to avoid connection mistakes and/or dama-
ge, ask your dealer for assistance if you have any
questions and follow all instructions in this manual
(see page 13).
1. After removing the radio from the dash using
appropriate tools, disconnect the vehicle harness
from the radio. Next, connect the vehicle harness
to the male connector of the MATCH cable harness,
see g. 3 1
Depending on your car an additional car-specic
adaptor may be required.
A list of all cars and the respective adaptors can be
found on www.audiotec-scher.com.
2. Connect the female connector of the MATCH
cable harness or the car-specic adaptor to the ra-
dio, see g. 3 2 .
3. In case of the PP 82DSP the included MATCH
cable harness cannot and must not be used for the
power supply. Always directly connect the massive
screw terminals of this amplier to your car’s battery
using appropriate wires (AWG 8 / 10 mm² or better).
Never use the power leads of the car radio itself!
Though the PP 82DSP only has a limited average
power consumption, it may draw very high currents
(up to 50A) for the fraction of a second due to its
dynamically controlled internal power supply.
Important: You may risk a severe damage of
your car radio and other electronic components
inside your vehicle or even a cable re if you
use the car radio harness for the power supply
of the PP 82DSP!
Make sure to disconnect the battery before in-
stalling the PP 82DSP!
Connect the +12V power cable to the positive termi-
nal of the battery. The positive wire from the battery
to the PP 82DSP power terminals needs to have
an inline fuse (50 A) at a distance of no more than
12 inches (30 cm) from the battery. If your power
wires are short (less than 1 m / 40”) then a wire gau-
ge of 6 mm² / AWG 10 will be sufcient. In all other
cases we strongly recommend gauges of 10 - 16
mm² / AWG 6 – 8! The ground cable (same gauge
as the +12V wire) should be connected to a com-
mon ground reference point (this is located where
the negative terminal of the battery is grounded
to the metal body of the vehicle), or to a prepared
metal location on the vehicle chassis, i.e. an area
which has been cleaned of all paint residues.
4. Connect the MATCH harness to the MATCH PP
82DSP, see g. 3 3 .
Optimizing the amplier gain setting:
Turn on the car radio and the volume up gradually.
Maximum volume has been reached when loud-
speaker distortion becomes audible. To increase
volume range of the radio use the MODE switches
nos. 1 and 2 (refer to page 17) to reduce the overall
gain of the PP 82DSP. If your radio is at maximum
volume without any distortion being audible, you
can use the MODE switches to increase the am-
plier overall gain by +2 dB. Be careful when using
this function.
Caution:
The PP 82DSP amplier has a signicantly hig-
her power output than the car radio itself. Most
of the OE speakers in the car will not be able to
handle this extra power permanently. As long as
you do not replace the original speakers by lou-
dspeakers with higher power handling please
be very careful when you crank up the volume.
If you hear strong distortion, please reduce the
volume to an appropriate level in order to avoid
damaging your speakers.
Note: Audiotec Fischer is not responsible for
any damages to OE speakers that are used in
combination with the PP 82DSP!
Note - Cars equipped with MOST bus:
In cars equipped with MOST bus structure it is
mandatory to unplug the ber-optic cable from
the original radio connector and insert it into the
radio connector of the MATCH cable harness,
which has a dedicated recess for this.

20
Abb. 3 Connection of the amplier to the car radio
1 The ISO female connector will either be plugged into the vehicle harness that has been dis-
connected from the car radio or a car-specic adaptor.
2 The ISO male connector will either be plugged into the car radio or into a car-specic adaptor.
3 The 20-pole connector will be plugged into the MATCH PP 82DSP amplier.
4 The power supply terminal has to be connected directly with the battery - use only adequate
cables and fuse the +12V wire close to the battery.
5 Optional: car-specic adaptor – such an adaptor may be required if the ISO connectors of
the provided PP 82DSP cable harness does not t into your car radio.
Male and female con-
nector for original cable
harness or car-specic
adaptor
Female
connector for
original cable
harness
2
3
1
5
4
