Maven A Series User manual

A B C D
F G H I
K L M N
2 3 4
LAMINATE 6-DRAWER DRESSER - Series A

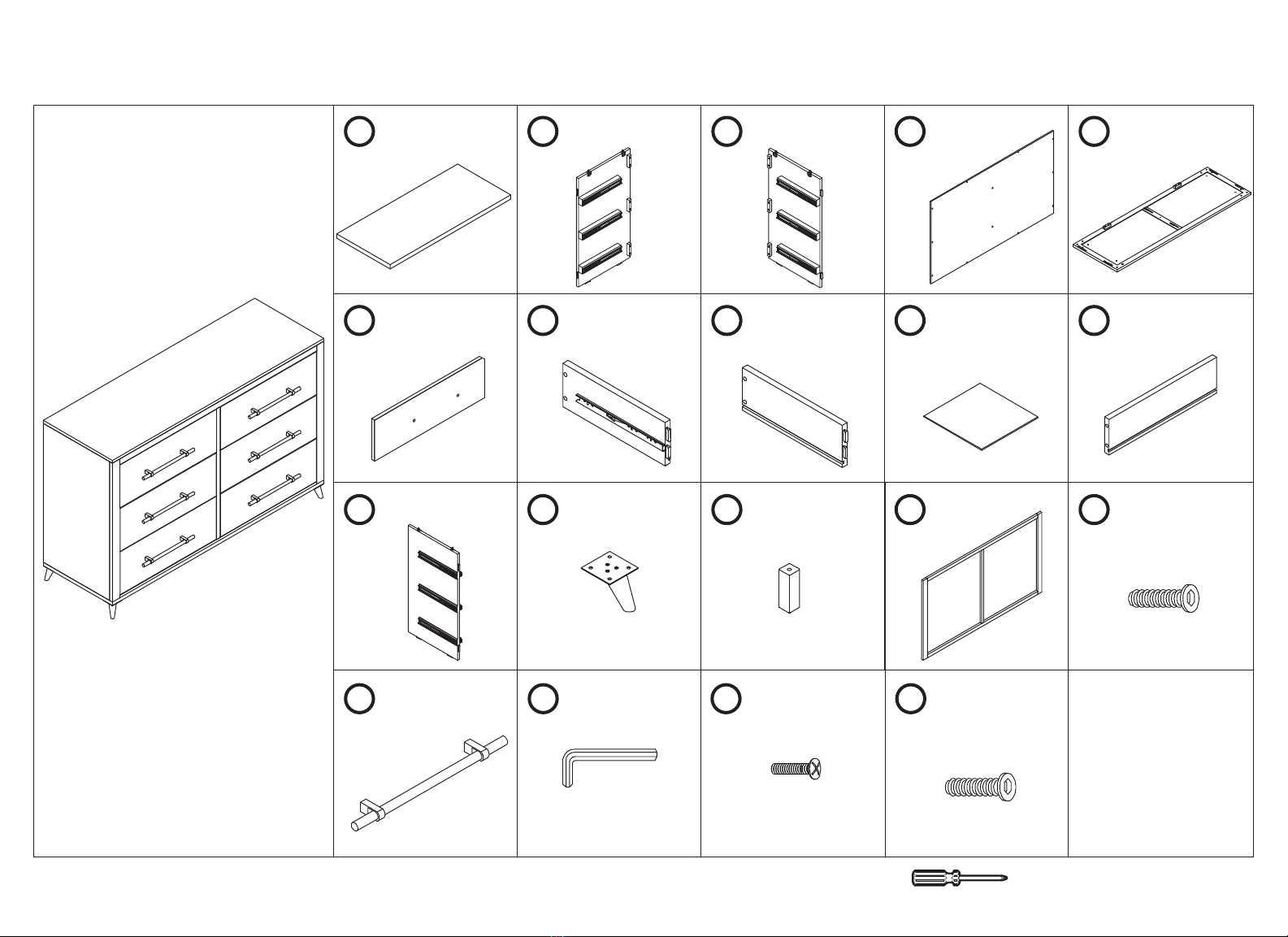

Top Panel - 1 pc Left Side Panel - 1 pc Right Side
Panel - 1 pc Back Panel - 1 pc
Drawer Front - 6 pcs Left Drawer
Side - 6 pcs
Right Drawer
Side - 6 pcs
Drawer Bottom
Panel - 6 pcs
Center Panel - 1 pc Legs - 4 pcs Support Leg - 1 pc Face Frame - 1 pc
E
J
1
Bottom Panel - 1 pc
Drawer Back - 6 pcs
25mm Allen
Bolt - 36 pcs
Handle - 6 pcs Allen Key - 1 pc 19 mm Handle
Screw - 12 pcs 512mm Allen
Bolt - 16 pcs
TOOLS NEEDED: Phillips Screwdriver

A
B
K
N
E
C
C
B
K
3
L
M5
E
Step 3: Secure the
face frame (N) to
the center and
side panels (B,C,K)
by placing the
plastic pieces into
the slots and
sliding the face
frame (N) down.
OPEN
CLOSED
Step 4: Place the top panel
(A) onto the side panels
(B,C) and flip the levers on
the side panels to the
"closed" position.
Step 2: Attach the left
side panel (B), center
panel (K), and right side
panel (C) to the bottom
panel (E) by placing the
plastic pieces into the
slots and sliding the
side panels toward
the front.
Step 1: Attach the legs (L) and support
leg (M) to the bottom panel (E) using
Allen bolts (5) and the Allen key (3).
Note: Make sure the mounting
blocks are facing upward.

J
F
D
1
3
G
G
H
H
F
I
1
3
G

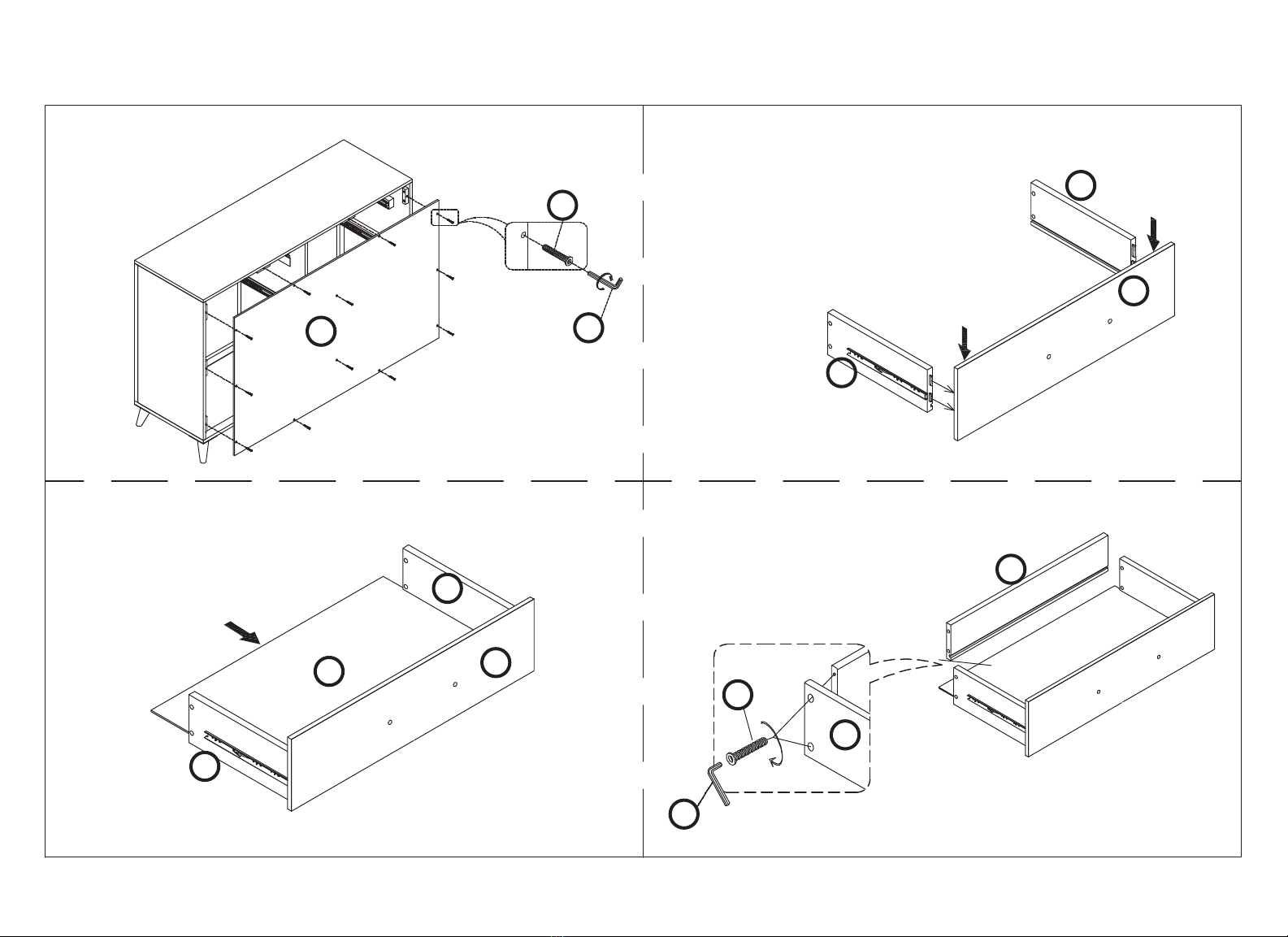

Step 5: Secure the back
panel (D) to the mounting
blocks using Allen bolts (1)
and the Allen key (3).
Step 7: Slide the drawer
bottom panel (I) into place.
Step 8: Attach the drawer back (J) to
the drawer sides (G,H) using Allen
bolts (1) and the Allen key (3).
Step 6: Attach the left drawer side
(G) and right drawer side (H) to the
drawer front (F) by placing the
plastic pieces into the slots and
sliding the drawer front (F) down.
Note: Make sure the metal tracks
are facing outward and the bottom
panel groove is toward the bottom.

4
2

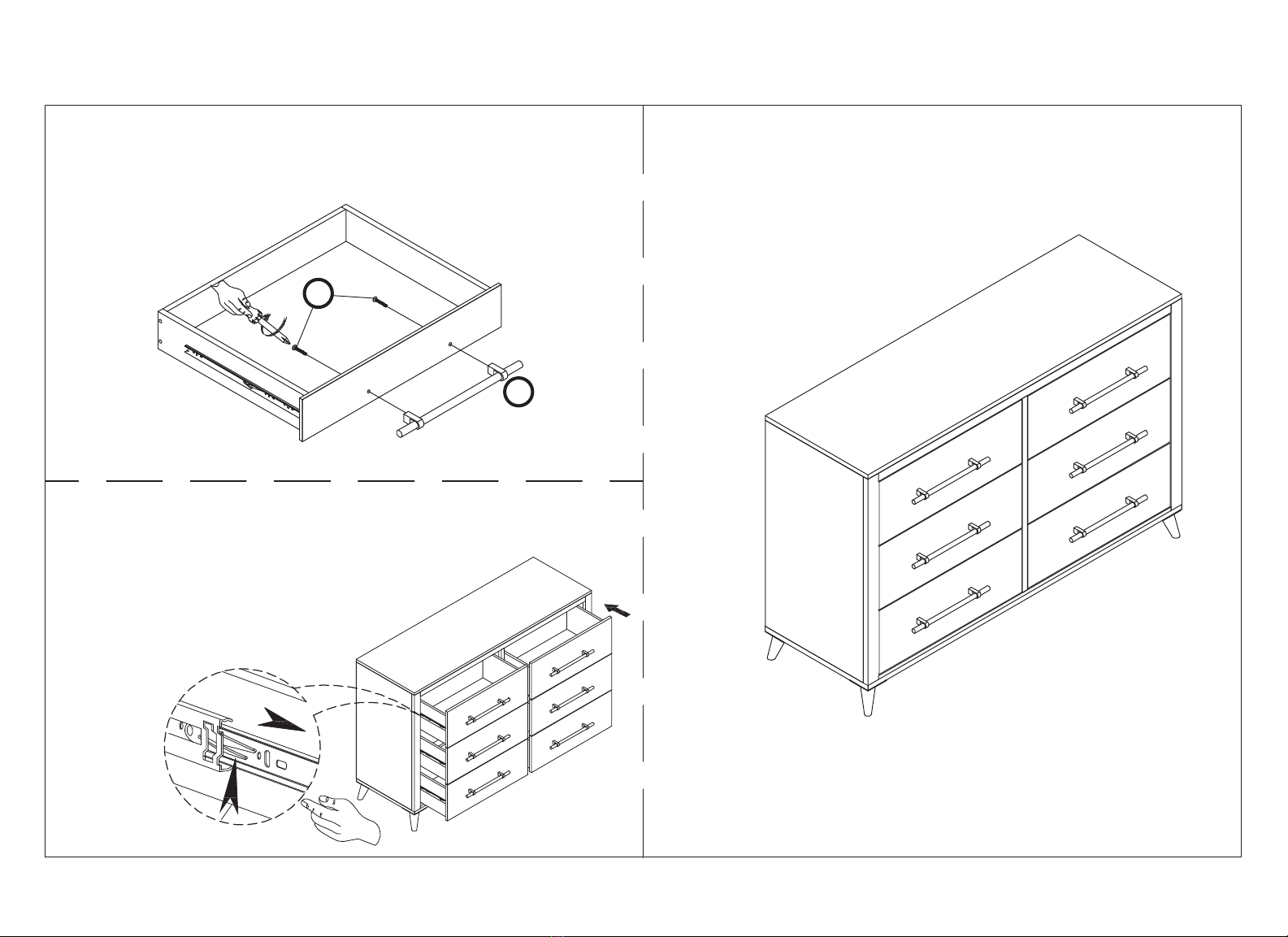

Step 9: Attach a handle (2) to the
drawer front (F) using a screw (4)
and Phillips screwdriver.
Step 10: Place drawers into the dresser frame
on the metal tracks and slowly work the
drawers into place until fully closed.
To remove the drawers, use the lever
release. Pull the drawer out as far as
possible, and you'll see a plastic
lever on each side. Pull one lever up
and push the
other down
to remove
the drawer.
Repeat steps 6-9 for
each drawer

WHAT IS COVERED
This warranty covers any defects in materials or
workmanship, with the exceptions stated below.
HOW LONG COVERAGE LASTS
This warranty runs for one (1) year from
the date of purchase.
WHAT IS NOT COVERED
The warranty applies only to the original purchaser and
does not cover: (a) wear and tear; (b) improper
maintenance, misuse, or alteration; (c) repair by
unauthorized representatives; (d) damage resulting from
transit or handling; or (e) transportation costs.
WHAT WE WILL DO
At our sole discretion we will repair, replace, or refund
any product that proves to be defective in materials or
workmanship.
HOW TO GET SERVICE
Email “[e-mail]” to submit your
warranty claim. Please keep your receipt so that we may
process your warranty request.
HOW STATE LAW APPLIES
This warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
The foregoing warranty shall be exclusive and in lieu of any other warranty, express or implied, including warranties of
merchantability and fitness for a particular purpose and all other warranties otherwise arising by operation of law,
course of dealing, custom, trade, or otherwise. Neither the seller nor the manufacturer shall be liable for any injury, loss
or damage, direct or consequential arising out of the use or inability to use this product.
WARRANTY FULFILLED BY MAVEN®
LIMITED 1-YEAR WARRANTY

A B C D
F G H I
K L M N
2 3 4
COMMODE LAMINÉE À 6 TIROIRS - SÉRIE A
Panneau supérieur -
1 pièce
Panneau latéral
gauche - 1 pièce
Panneau latéral
droit - 1 pièce
Panneau arrière -
1 pièce
Façade du tiroir -
6 pièces
Côté gauche du
tiroir - 6 pièces
Côté droit du
tiroir - 6 pièces
Panneau du bas
du tiroir - 6 pièces
Panneau central -
1 pièce Pieds - 4 pièces Pieds de soutien -
1 pièce
Cadre de face
avant - 1 pièce
E
J
1
Panneau inférieur -
1 pièce
Arrière du tiroir -
6 piècess
Boulon Allen
25 mm - 36 pièces
Boulon Allen
12 mm - 16 pièces
Poignée - 6 pièces Clé Allen - 1 pièce Vis de poignée
19mm - 12 pièces 5
OUTILS NÉCESSAIRES : Tournevis Phillips

A
B
K
N
E
C
C
B
K
OUVERT
FERMÉ
Étape 3 : Fixez le
cadre de face avant
(N) aux panneaux
central et latéral (B,
C, K) en plaçant les
pièces en plastique
dans les fentes et en
faisant glisser le
cadre frontal (N)
vers le bas.
Étape 4 : Placez le panneau
supérieur (A) sur les panneaux
latéraux (B, C) et tournez les
leviers des panneaux latéraux
en position
« fermée ».
Étape 2 : Fixez le
panneau latéral gauche
(B), le panneau central (K)
et le panneau latéral
droit (C) au panneau
inférieur (E) en plaçant
les pièces en plastique
dans les fentes et en
faisant glisser les
panneaux latéraux vers
l'avant.
Étape 1 : Fixez les pieds (L) et le pied de
support (M) au panneau inférieur (E) à
l'aide des boulons Allen (5) et de la clé
Allen (3).
Remarque : Assurez-vous
que les blocs de
montage sont
orientés vers
le haut.
3
L
M5
E

J
F
D
1
3
G
G
H
H
F
I
1
3
G
Étape 5 : Fixez le panneau
arrière (D) aux blocs de
montage à l'aide de boulons
Allen (1) et
de la clé
Allen (3).
Étape 7 : Faites glisser le
panneau inférieur du tiroir (I) en
place.
Étape 8 : Fixez le tiroir (J) aux côtés du
tiroir (G, H) à l'aide de boulons Allen (1) et
de la clé Allen (3).
Étape 6 : Fixez le côté gauche du tiroir (G) et
le côté droit du tiroir (H) à l'avant du tiroir (F)
en plaçant les pièces en plastique dans les
fentes et en faisant glisser l'avant du tiroir (F)
vers le bas.
Remarque : Assurez-vous que les rails
métalliques sont orientés vers l'extérieur
et que la rainure du panneau inférieur
est orientée vers
le bas.

4
2
Étape 9 : Fixez une poignée (2) à l'avant
du tiroir (F) à l'aide d'une vis (4) et d'un
tournevis cruciforme.
Étape 10 : Placez les tiroirs dans le cadre de la
commode sur les rails métalliques et glissez
lentement les tiroirs en place jusqu'à ce qu'ils
soient complètement fermés.
Pour retirer les tiroirs, utilisez le levier
de déverrouillage. Tirez le tiroir le plus
loin possible et vous verrez un levier en
plastique de chaque
côté. Tirez un
levier vers le
haut et
poussez
l'autre vers
le bas pour
retirer le tiroir.
Répétez les étapes 6 à 9
pour chaque tiroir

CE QUI EST COUVERT PAR LA GARANTIE
Cette garantie couvre tout défaut de matériau ou de
fabrication, sauf indication contraire ci-après.
COMBIEN DE TEMPS DURE LA GARANTIE?
Cette garantie est effective pendant une période de un (1) an
à compter de la date d'achat.
CE QUI N'EST PAS COUVERT PAR LA GARANTIE
La garantie ne s'applique qu'à l'acheteur original et ne couvre
pas : a) l'usure; (b) maintenance inadéquate, mauvaise
utilisation ou modification; (c) réparation par des
représentants non autorisés; (d) les dommages résultant du
transit ou de la manutention; ou e) les frais de transport.
CE QUE NOUS FERONS
À notre seule discrétion, nous réparerons, remplacerons ou
rembourserons le prix d’achat de tout produit qui s'avérera
défectueux en raison d'un défaut de matériaux ou de
fabrication.
COMMENT OBTENIR LE SERVICE DE GARANTIE
Envoyez un courriel à [e-mail] pour
soumettre votre demande de garantie. Veuillez conserver
votre reçu d’origine afin que nous puissions traiter votre
demande de garantie.
COMMENT S'APPLIQUE LA LOI DE L'ÉTAT
Cette garantie vous donne des droits juridiques spécifiques et
vous pouvez également disposer d'autres droits qui varient
d'un état/province à l'autre.
La présente garantie est exclusive et remplace toute autre garantie, expresse ou implicite, notamment les garanties de
qualité marchande et d'adéquation à un usage particulier et toutes les autres garanties découlant autrement en vertu de
la loi, du cours des affaires, personnalisé, commerce, ou autrement. Ni le vendeur ni le fabricant ne seront responsables
des blessures, pertes ou dommages, directs ou indirects, résultant de l'utilisation ou de l'impossibilité d'utiliser ce produit.
GARANTIE LIMITÉE DE 1 AN
