MEDsan ULTRA SBMS 24 User guide

| ULTRA SBMS 24
Quick Operation Guide Real-Time qPCR instrument
Kurzanleitung Real-Time qPCR Gerät
Real-time qPCR instrument
ultraSBMS24
©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany

©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
2
| ULTRA SBMS 24
Professional use only
V2.2 EN 2021-12-16
V2.2 EN 2021-12-16
Quick Operation Guide |
Quick Operation Guide Real-time qPCR instrument

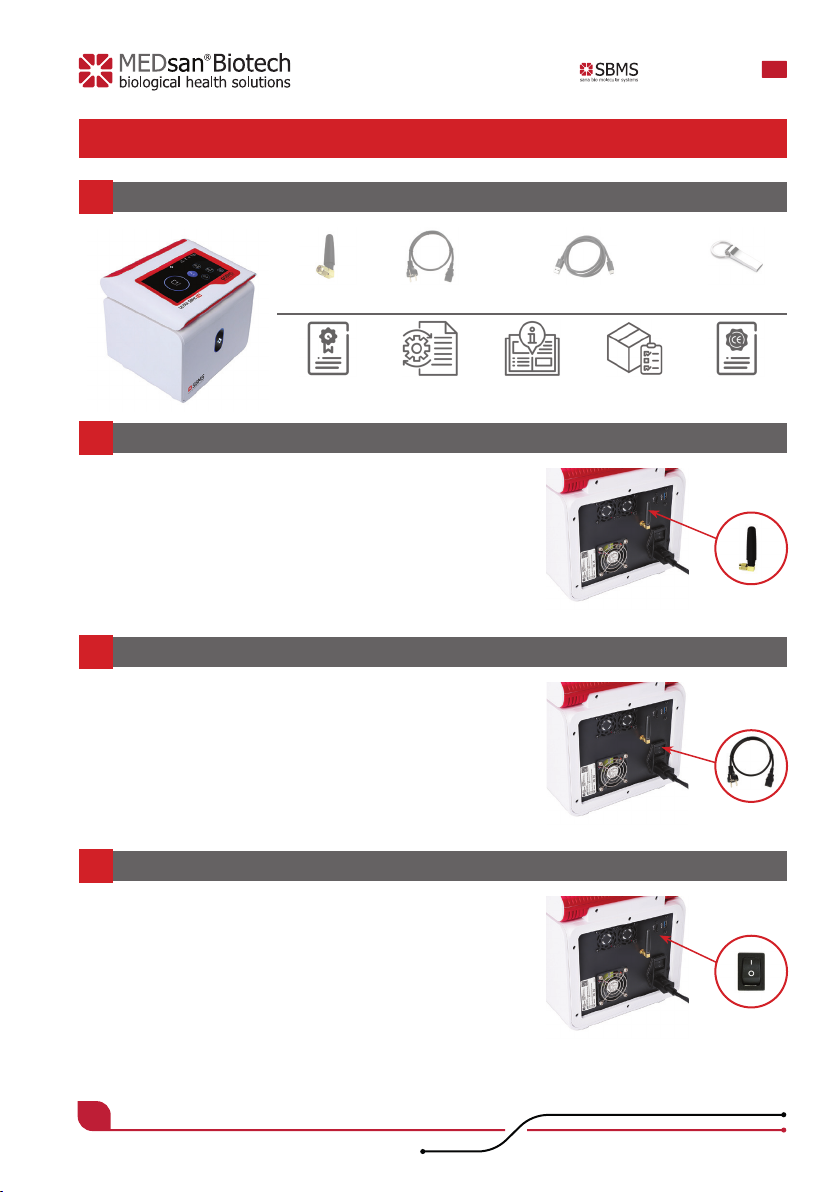

AUnpack the equipment and check the components
Wi-Fi antenna Power cable Type-C USB cable USB Stick 8G
Warranty Card Quick Operation
Guide
Manual Packing List Certificate of
Conformity
BRemove the packing materials and install
The Wi-Fi antenna.
Twist the Wi-Fi antenna clockwise into the
corresponding port as shown in Figure 1.1
Figure 1
CInstall the power cord
Plug the power cord into the corresponding
socket on the back of the instrument as shown
in Figure 2
Figure 2
DConnect the power cord and on the power
Insert the plug into your power socket to
connect to the power supply, turn on the power
switch on the back as shown in Figure 3
Figure 3

©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
3
| ULTRA SBMS 24
Professional use only
V2.2 EN 2021-12-16
V2.2 EN 2021-12-16
Quick Operation Guide |
ESoftware operation
Click [Load Template]in the main
interface of the software as shown in
Figure 4.
Alternatively, you find the prepared
Template also at [New Experiment]
Figure 4
After setting [Load Template]please
choose the Template “ultra SBM SARS-
CoV-2 II” and klick [Next]as shown in
the Figure 5.
Figure 5
In case you want give the experiment
another name, you can edit the name
and overwrite “ultra SBM SARS-CoV-2
II”.
The prepared template will not be
influenced.
Figure 6
In [Sample Setup]select the sample
well position and click [Edit]as shown
in Figure 7
The sample setup box pops up. Edit the
sample information, select the fluore-
scence channels as shown in Figure 7.
Figure 7

©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
4
| ULTRA SBMS 24
Professional use only
V2.2 EN 2021-12-16
V2.2 EN 2021-12-16
Quick Operation Guide |
You can mark your samples with sample
names and test items ae well. Also, you
can add your barcode by scan1 the
code.
Activate FAM/SYBR and VIC/HEX
channel as shown in Figure 8.
After the setup is complete klick
[Ensure]
Figure 8
1Barcode scanner, mouse and keyboard are optional accessories
and not included in the standard product
If everything is set up correct, please
confirm by [NEXT]
Figure 9
To start the run please confirm with
[RUN]
Figure 10
You can see the following information
as shown in Figure 11
• actual and left time
• actual and left cycles
Figure 11
Remarks: Please wait 1 Minute before shutting down for correct cooling down.

©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
5
| ULTRA SBMS 24
Professional use only
V2.2 EN 2021-12-16
V2.2 EN 2021-12-16
Quick Operation Guide |
FGeneral Result Overview
After run is completed, you find the general
overview or your results.
You can activate/deactivate
FAM channel
In the general overview you easy can proof
if the relevant curves are Sigmoidal or not.
You can activate/deactivate
HEX channel.
You also can [activate]both channels at
the same time.
You easily can switch between
the overview and the run
curve view only
Click to [Determine]and the window
change into the sample summary results.
Here you will find both channels for each
sample as well your Controls such as NC
and PC.
21 sample FAM/SYBR - - negative(-)
VIC/HEX - - negative(-)
GValidation of Negative and Positive Control
Negative Control
17 NC FAM/SYBR - - negative(-) Valid NC No values are shown up. Run is valid if PC also is valid.
VIC/HEX - - negative(-)
Invalid
NC
If one of the two channels has values, the NC has failed, the run is considered
„invalid“ and must be repeated.

©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
6
| ULTRA SBMS 24
Professional use only
V2.2 EN 2021-12-16
V2.2 EN 2021-12-16
Quick Operation Guide |
Positive Control
8PC FAM/SYBR 20.715 -positive (+) Valid PC FAM and HEX have value <39 and sigmoidal curves.
VIC/HEX 30.649 -positive (+)
Invalid
PC
The positive control has failed if one of the two channels is negative and/or the
curves are not sigmoidal and/or the values are ≥39.
Attention: However, if a sample in the run (FAM) is positive despite a failed PC,
the run must still be scored and the sample result is than positive.
HSample Result Interpretation
Negative Results
21 sample
FAM/SYBR - - negative(-) Negative HEX value <39 and sigmoidal curve, FAM negative,
→ no virus was amplified.
VIC/HEX 26.317 -positive(+) (NA)
Positive Results
21 sample
FAM/SYBR 15.113 -positive(+) Positive FAM and HEX show value <39 and sigmoidal curve
structure.
VIC/HEX 21.175 -positive(+) Ct 15.113
21 sample
FAM/SYBR 15.113 -positive(+) Positive No HEX value but FAM is positive and show sigmoidal
curve, → virus was amplified!
VIC/HEX - - negative(-) Ct 15.113
Invalid Results
21 sample FAM/SYBR - - negative(-) Invalid No Hex value, it is not granted there is enough human
sample in the tube.
VIC/HEX - - negative(-)
Sigmoidal curve Sigmoidal curve
Non

| ULTRA SBMS 24
V2.2 DE 2021-12-16
©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
7
Für den professionellen Gebrauch
V2.2 DE 2021-12-16
Quick Operation Guide |
Kurzanleitung Real-Time qPCR Gerät

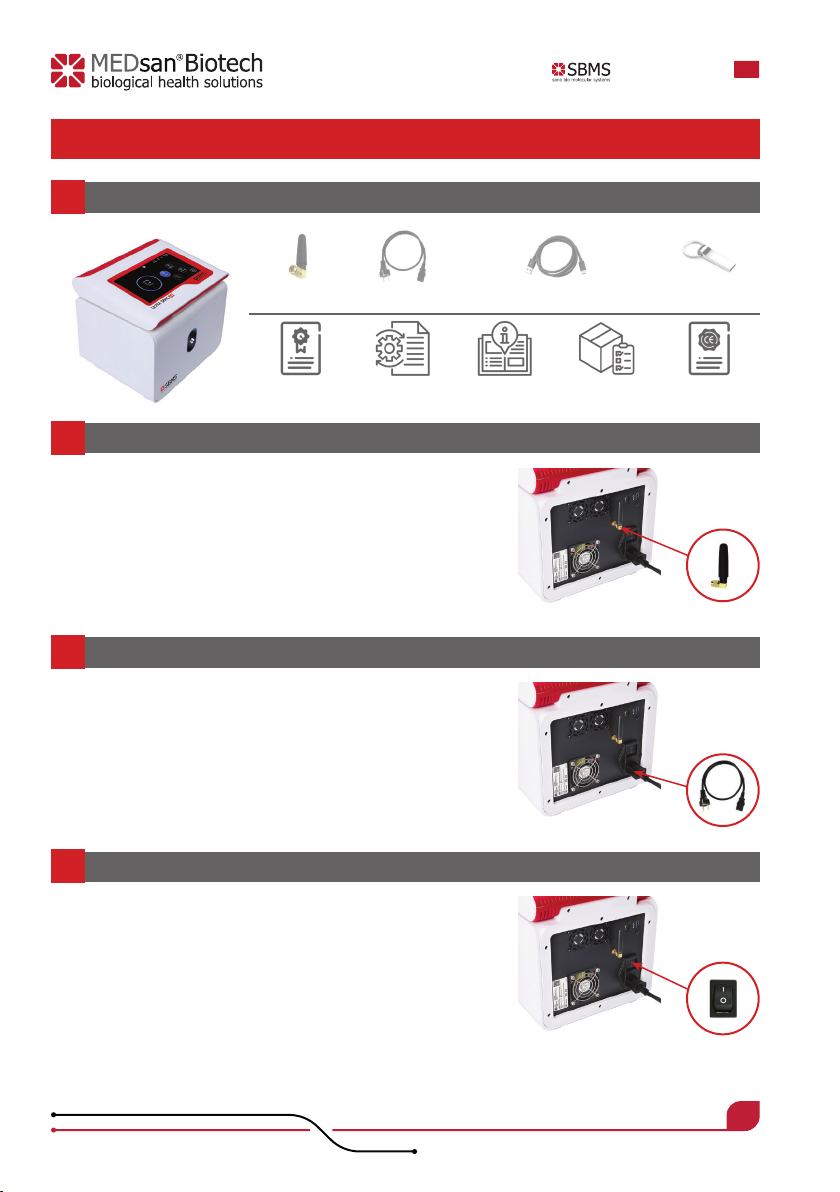

APacken Sie das Gerät aus und überprüfen Sie die Komponenten
Wi-Fi Antenne Stromkabel Type-C USB Kabel USB Stick 8G
Garantie Karte Kurzanleitung Handbuch Packliste Konformitäts-
erklärung
BEntfernen Sie das Verpackungsmaterial und installieren Sie
Die Wi-Fi Antenne.
Drehen Sie die Wi-Fi-Antenne im
Uhrzeigersinn in den entsprechenden
Anschluss, wie in Bild 1.1
Bild 1
CInstallieren des Stromkabel
Stecken Sie das Netzkabel in die entsprechen-
de Buchse auf der Rückseite des Geräts ein,
wie in unter Bild 2
Bild 2
DSchließen Sie das Netzkabel an und schalten Sie das Gerät ein
Stecken Sie den Stecker in Ihre Steckdose, um
das an das Stromnetz an, schalten Sie den
Netzschalter auf der Rückseite wie in Bild 3
Bild 3

| ULTRA SBMS 24
V2.2 DE 2021-12-16
©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
8Für den professionellen Gebrauch
V2.2 DE 2021-12-16
Quick Operation Guide |
ESoftware Handhabung
Klicken Sie [Load Template]in der
Hauptansicht wie in Bild 4.
Alternativ finden Sie die vorbereitete
Vorlage auch unter [New Experiment]
Bild 4
Nach der Einstellung von [Load
Template]wählen Sie bitte die Vorlage
“ultra SBM SARS-CoV-2 II” und klicken
Sie auf [Next]wie in der Abbildung 5
gezeigt.
Bild 5
Wenn Sie dem Experiment einen
anderen Namen geben wollen einen
anderen Namen geben wollen, können
Sie den Namen bearbeiten und “SARS-
CoV-2 II”. überschreiben. Die vor-be-
reitete Vorlage wird dadurch nicht
beeinflusst.
Bild 6
Wählen Sie unter [Sample Setup]die
Position der Probenvertiefung und kli-
cken Sie auf [Edit]wie in Bild 7 gezeigt
Das Feld zur Einrichtung der Probe
wird angezeigt. Bearbeiten Sie die Pro-
ben-informationen und wählen Sie die
Fluoreszenzkanäle wie in Bild 7 gezeigt.
Bild 7

| ULTRA SBMS 24
V2.2 DE 2021-12-16
©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
9
Für den professionellen Gebrauch
V2.2 DE 2021-12-16
Quick Operation Guide |

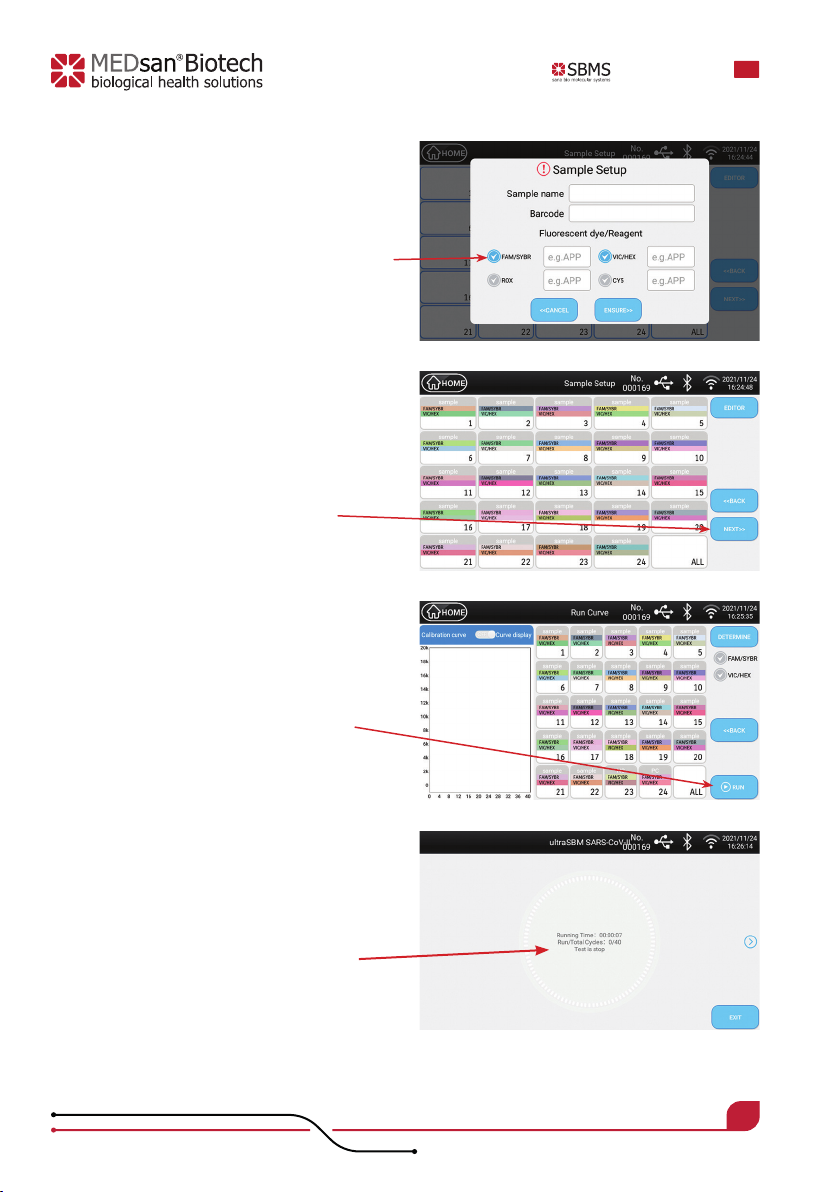

Sie können Ihre Proben im Feld
[Sample name]auch mit Probennamen
kennzeichnen. Außerdem können Sie
Ihren Barcode durch Scannen1 des
Codes hinzufügen.
Aktivieren Sie dem FAM/SYBR und den
VIC/HEX Kanal wie in Bild 8.
Nachdem die Einrichtung abgeschlos-
sen ist, klicken Sie auf [Ensure]
Bild 8
1Barcode-Scanner, Mouse und Tastatur sind optionales Zubehör
und nicht im Standardprodukt enthalten
Wenn alles richtig eingestellt ist,
bestätigen Sie bitte mit [NEXT]
Bild 9
Um den Lauf zu starten, bestätigen Sie
bitte [RUN] wie in Bild 10 gezeigt.
Bild 10
Die folgenden Informationen sind in
Bild 11 zu sehen
• aktuelle und verbleibende Zeit
• Tatsächliche und verbeibende
Zyklen
Bild 11
Anmerkungen: Bitte warten Sie 1 Minute, bevor Sie das Gerät abschalten, damit es richtig abkühlt.

| ULTRA SBMS 24
V2.2 DE 2021-12-16
©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
10 Für den professionellen Gebrauch
V2.2 DE 2021-12-16
Quick Operation Guide |
FGesamtübersicht
Nach Abschluss des Laufs finden Sie eine
allgemeine Übersicht über Ihre Ergebnisse.
Sie können den FAM-Kanal aktivieren/
deaktivieren
In der allgemeinen Übersicht können Sie
leicht überprüfen, ob die betreffenden
Kurven Sigmoidal sind oder nicht.
Sie können den HEX-Kanal aktivieren/
deaktivieren
Sie können auch beide Kanäle gleichzeitig
aktivieren. [activate]
Sie können einfach zwischen
der Übersicht und der reinen Laufkurven-
ansicht wechseln.
Klicken Sie auf [Determine]and das
Fenster wechselt zu den Ergebnissen der
Probenzusammen-fassung.
Hier finden Sie beide Kanäle für jede
Probe sowie Ihre Kontrollen NC und PC.
21 sample FAM/SYBR - - negative(-)
VIC/HEX - - negative(-)
GValidierung von Negativ- und Positivkontrollen
Negativ-Kontrolle
17 NC
FAM/SYBR - - negative(-) gültige
NC
Es werden keine Werte angezeigt. Lauf ist gültig, wenn
PC auch gültig ist.
VIC/HEX - - negative(-)
ungültige
NC
Wenn einer der beiden Kanäle Werte aufweist, ist die NC fehlgeschlagen, der
Lauf gilt damit als „ungültig“ und muss wiederholt werden.

| ULTRA SBMS 24
V2.2 DE 2021-12-16
©MEDsan®Biotech GmbH | Brandshofer Deich 10 | 20539 Hamburg | Germany
11
Für den professionellen Gebrauch
V2.2 DE 2021-12-16
Quick Operation Guide |
Positiv-Kontrolle
8PC
FAM/SYBR 20.715 -positive (+) gültige
PC
FAM und HEX haben einen Wert <39 und sigmoidale
Kurven.
VIC/HEX 30.649 -positive (+)
ungültige
PC
Die positive Kontrolle ist fehlgeschlagen, wenn iner der beiden Kanäle negativ ist
und/oder die Kurven nicht sigmoidal sind und/oder die Werte ≥39 sind.
Achtung: Wenn eine oder mehrere Probe(n) im Lauf (FAM) trotz fehlgeschlagener
PC positiv ist/sind, muss der Lauf trotzdem gewertet werden und das Probenergeb-
nis dieser Probe(n) ist dann positiv.
HInterpretation der Probenergebnisse
Negative Ergebnisse
21 sample
FAM/SYBR - - negative(-) Negativ HEX-Wert <39 und sigmoidal Kurve, FAM negativ,
→ kein Vieus wurde amplifziert.
VIC/HEX 26.317 -positive(+) (NA)
Positive Ergebnisse
21 sample
FAM/SYBR 15.113 -positive(+) Positiv FAM und HEX Zeigen einen Wert <39 und eine sigmoidal
Kurvenstruktur.
VIC/HEX 21.175 -positive(+) Ct 15,113
21 sample
FAM/SYBR 15.113 -positive(+) Positiv Kein HEX Wert aber FAM Kanal ist positiv und zeigt eine
sigmoidale Kurve, →Virus wurde amplifiziert!
VIC/HEX - - negative(-) Ct 15,113
Ungültige Ergebnisse
21 sample FAM/SYBR - - negative(-) ungültig Kein Hex-Wert, es ist nicht sicher, dass sich genügend
menschliche Proben in dem/den Röhrchen befindet.
VIC/HEX - - negative(-)
Sigmoidal Kurve sigmoidal Kurve
Keine

www.medsanbiotech.com
Support and Sales:
MEDsan Biotech GmbH
Brandshoferdeich 10
20539 Hamburg | Deutschland
Tel:. [phone] | Fax:. [phone]
Email: [email protected]
MBS24Q5121-v1
