Melchioni MK-911-2plus User manual

Leggere attentamente questo manuale prima dell’utilizzo
Read this manual thoroughly before use
HDMI 4K 60Hz EDID 1IN x 2OUT Splitter
Divisore HDMI 4K 60Hz EDID 1IN x 2OUT
MK-911-2plus (cod. 149029712)
MANUALE UTENTE
User manual

• HDCP 2.2 | HDR
• Supporta il formato video 3D
• Supporta CEC (solo uscita 1)
• Risoluzione fino a 3840x2160/60 Hz
• Velocità massima 6 Gbps | TMDS 600 MHz
• Profondità colore 8/10/12 bit
• Cavo HDMI standard AWG26:
1080p e inf.: ingresso/uscita fino a 8mt | 4K: ingresso/uscita fino a 8mt
• Consente di dividere il segnale Audio Video HDMI in ingresso in 2 Segnali con diversi
formati AV in uscita, permettendo di visualizzare la sorgente su due monitor, TV o
Videoproiettori compatibili.
• Funzione IR integrata per il controllo remoto della sorgente tramite telecomando.
• Supporta l’aggiornamento online della porta seriale
• Supporta la gestione EDID
• Alimentatore da 5V/1.5A
Il divisore HDMI 1x2 utilizza una singola sorgente HDMI per suddividerla tra più dispositi-
vi HDMI. Il divisore permette di inviare il segnale da un dispositivo HDMI a 2 monitor o
proiettori compatibili. Può anche essere posizionato alla fine di un lungo cavo HDMI per
rigenerarne il segnale. La risoluzione può arrivare a 3840x2160/60Hz.
Questo prodotto supporta la funzione di gestione EDID,
Introduzione
Caratteristiche
fornito con 8 tipologie di
modalità EDID, l’utente può
scegliere la più adatta alle
sue necessità.
Completa il prodotto
l’estensore IR per il controllo
remoto della sorgente tramite
telecomando.

Specifiche
Immagine dell’interfaccia
HDCP 2.2Versione HDCP
fino a 3840x2160/60HzRisoluzione HDMI
Profondità colore 8/10/12bitFormato colore
DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSDFormato audio
Banda massima 600MHz
Baud rate Massimo 6Gbps
≤ 8m cavo standard HDMI AWG26Distanza ingresso cavo HDMI
≤ 8m cavo standard HDMI AWG26Distanza uscita cavo HDMI
Corrente massima 1A
Ingresso alimentatore AC (50/60 Hz) 100V-240V; Uscita DC5V/1.5A
Temperatura operativa -15 / 45°C
Dimensioni (L x P x A) 154 x 60 x 24 mm
Peso 335g
RS232
IR
EDID
DC/5V
Output 1
Porta
Porta seriale per l’aggiornamento online
Estensione dell’interfaccia TX IR
Interruttore DIP per la gestione dell’EDID (Extended Display Identification Data)
Ingresso alimentazione 5V
Uscita HDMI 1
Funzione
Input
Output 2
Ingresso segnale HDMI
Uscita HDMI 2

Descrizione commutatore DIP EDID
DIP1 viene utilizzato per gli aggiornamenti, 1
è la modalità di aggiornamento, 0 è la
modalità di lavoro normale (interruttore giù
corrisponde a 1, altrimenti a 0).
Ci sono due modalità di lavoro, normale e di
aggiornamento (questa modalità serve a
selezionare risoluzioni audio/video differenti),
che vengono impostate tramite commutatore
DIP switch.
Descrizione modalità di lavoro
1 2 3 4
X 0 0 0 Copia solo l’uscita 1 EDID
X 0 0 1 Mix EDID (HDR)
X 0 1 0 Download EDID (RS232)
X 0 1 1 4K/30Hz
X 1 0 0 4K/60Hz (HDR)
X 1 0 1 1080p 3D 2ch
X 1 1 0 1080p 2D 2ch
X 1 1 1 1080p 2D 5.1ch
Schema di collegamento

Possibili utilizzi
3. Manuale d’uso
4. Cavo IR
1. Divisore HDMI
2. Alimentatore
1 pezzo
1 pezzo
1 pezzo
Contenuto
L’estensore HDMI è utilizzato in conferenze audio-video, centri di comando e controllo,
biglietterie, home theater, corsi multimediali, sistemi per conferenze ecc.
1: collegare la sorgente HD all’ingresso del divisore tramite un cavo HDMI
2: collegare le uscite del divisore ai dispositivi tramite 2 cavi HDMI
3: collegare l’alimentatore 5V/1.5A al divisore
Conferenze audio-video Centri di comando e controllo Home theater
Connessione
Solo la porta d’uscita 1 supporta la funzione CEC, la porta d’uscita 2 supporta la
funzione di estensione IR.
Porta d’uscita

Conformità prodotto
Il produttore Melchioni Ready S.r.l. dichiara che il prodotto Divisore HDMI 4K 60Hz EDID
1IN x 2OUT, Modello MK-911-2plus (cod. 149029712) è conforme alla Direttiva
2014/30/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente
l’armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettroma-
gnetica.
Il produttore Melchioni Ready S.r.l. dichiara che il prodotto Divisore HDMI 4K 60Hz EDID
1IN x 2OUT, Modello MK-911-2plus (cod. 149029712) è conforme alla Direttiva
2014/35/UE del Parlamento Europeo e del Consiglio, del 26 febbraio 2014, concernente
l’armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione
sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di
tensione.
Il produttore Melchioni Ready S.r.l. dichiara che il prodotto Divisore HDMI 4K 60Hz EDID
1IN x 2OUT, Modello MK-911-2plus (cod. 149029712) è conforme alla Direttiva
2011/65/UE del Parlamento Europeo e del Consiglio, del 8 giugno 2011 e successiva
Direttiva Delegata 2015/863 della Commissione, sulla restrizione dell’uso di determinate
sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
Ai sensi della Direttiva 2012/19/UE del Parlamento Europeo e del Consiglio,
del 4 luglio 2012, sui rifiuti di apparecchiature elettriche ed elettroniche
(RAEE), la presenza del simbolo del bidone barrato indica che questo
apparecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento
deve pertanto essere effettuato mediante raccolta separata. Lo smaltimento
effettuato in maniera non separata può costituire un potenziale danno per l'ambiente e
per la salute. Tale prodotto può essere restituito al distributore all'atto dell'acquisto di un
nuovo apparecchio. Lo smaltimento improprio dell'apparecchio costituisce condotta
fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza. Per
ulteriori informazioni è possibile rivolgersi all’amministrazione locale competente in
materia ambientale.

• HDCP 2.2 | HDR
• Support 3D video format
• Support CEC (only output1)
• Support high resolution up to 3840X2160/60HZ
• Support the max baud rate of 6G and TMDS clock can be up to 600 MHz
• Support 8/10/12 bit deep color
• Support AWG26 HDMI standard cable:
1) when the resolution is 1080p and below, input up to 8 meters,output to 8 meters.
2) when the resolution is 4K, input up to 8 meters, output up to 8 meters.
• Support single HDMI source，accessing to multiple HDMI sinks, the source can be
DVD player, A/V receiver, set top box and etc
• Built-in IR extension function. (it can work with our hdmi 2.0 repeater which has IR-RX
to receive the IR command to remote control the source)
• Support serial port online upgrade
• Support EDID management
• 5V/1.5A power adapter
The 1x2 HDMI Splitters uses a single HDMI source,accessing to multiple HDMI sinks.
It allows one HDMI device to be split easily to 2 HDMI compatible monitors or projectors.
In addition, it can be placed at the end of a long HDMI cable to regenerate the HDMI
signal. The resolution of this hdmi splitter can be up to 3840X2160/60Hz.
This product can support EDID management function,
Introduction
Features
comes with eight kinds of
EDID mode, the users can
choose according to their
own needs.
The product is completed by
the IR extender for remote
control of the source.

Specifications

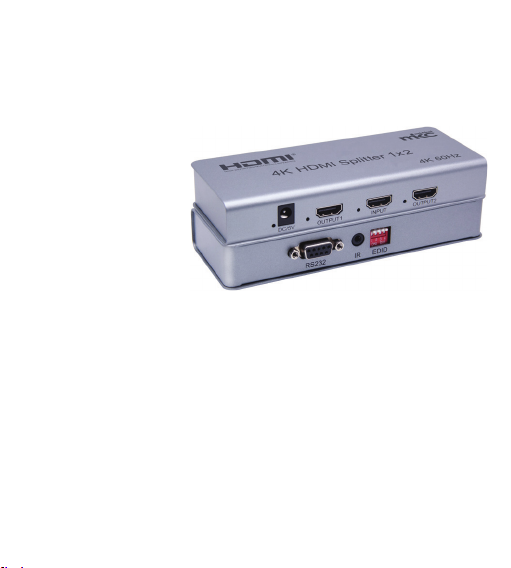

Physical interface diagram
HDCP 2.2HDCP version
up to 3840x2160/60HzHDMI resolution
8/10/12bit Deep colorColor format
DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSDAudio format
Max bandwidth 600MHz
Max Baud rate 6Gbps
≤ 8m standard AWG26 HDMI cableInput cable distance
≤ 8m standard AWG26 HDMI cableOutput cable distance
Max working current 1A
Power adapter format input AC (50Hz, 60Hz) 100V-240V; output: DC5V/1.5A
Operating Temperature range -15 / 45°C
Dimensioni (L x W x H) 154 x 60 x 24 mm
Weight 335g
RS232
IR
EDID
DC/5V
Output 1
Port
RS232 port, serial port online upgrade
IR TX Extension Interface
DIP switch,using for EDID management
5V Power Interface
HDMI output port 1
Function description
Input
Output 2
HDMI input port
HDMI output port 2

DIP EDID Switch Description

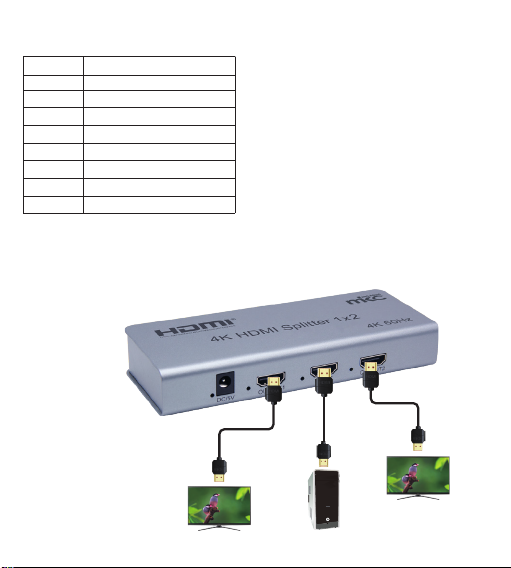

Connection diagram
DIP1 is used for upgrades, 1 is upgrading
mode, 0 is normal working mode (switch
down is 1, otherwise is 0)
There are two working mode for product,
normal working mode and upgrading mode,
which is decided by DIP EDID switch 1, 1 is
upgrading mode,0 is normal working mode.
Working Mode Description
1 2 3 4
X 0 0 0 copy output1 EDID only
X 0 0 1 EDID MIX (HDR)
X 0 1 0 EDID Download (RS232)
X 0 1 1 4K/30Hz
X 1 0 0 4K/60Hz (HDR)
X 1 0 1 1080p 3D 2ch
X 1 1 0 1080p 2D 2ch
X 1 1 1 1080p 2D 5.1ch

Application diagrams
HDMI extender is used in audio-visual conference, command and control center,
ticketing platform, home theater, multi-media teaching,conference system and so on.
1: connect the HD source to the splitter input with one hdmi cable
2: connect the splitter output to the diaplays with 2 hdmi cables
3: connect 5V/1.5A power adapter to the splitter

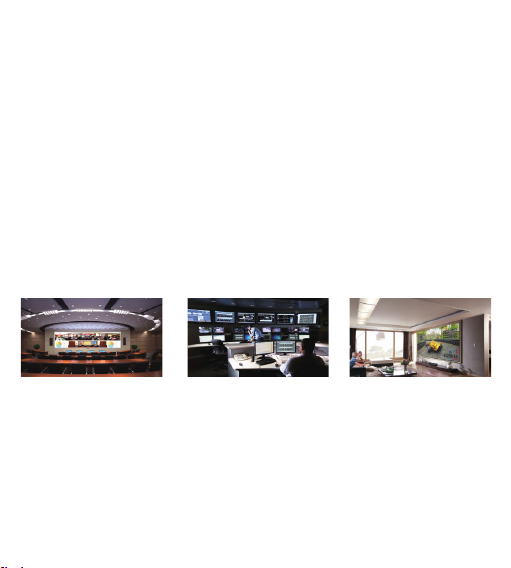

Audio-visual conference Command and control center Home theater
Connection and operation
Only output 1 can support CEC function, output 2 support IR extension function.
Output port
3. User manual
4. IR cable
1. HDMI splitter
2. Power adapter
1pcs
1pcs
1pcs
The package includes

Product compliance
The producer Melchioni Ready S.r.l. declares that the product HDMI 4K 60Hz EDID 1IN
x 2OUT Splitter, Model MK-911-2plus (code 149029712) is in compliance with Directive
2014/30/EU of the European Parliament and of the Council, of 26 february 2014, on the
harmonisation of the laws of the Member States relating to electromagnetic compatibility.
The producer Melchioni Ready S.r.l. declares that the product HDMI 4K 60Hz EDID 1IN
x 2OUT Splitter, Model MK-911-2plus (code 149029712) is in compliance with Directive
2014/35/EU of the European Parliament and of the Council, of 26 february 2014, on the
harmonisation of the laws of the Member States relating to the making available on the
market of electrical equipment designed for use within certain voltage limits.
The producer Melchioni Ready S.r.l. declares that the product HDMI 4K 60Hz EDID 1IN
x 2OUT Splitter, Model MK-911-2plus (code 149029712) is in compliance with Directive
2011/65/EU of the European Parliament and of the Council, of 8 june 2011 and
subsequent Commission Delegated Directive 2015/863, on the restriction of the use of
certain hazardous substances in electrical and electronic equipment.
According to Directive 2012/19/EU of the European Parliament and of the
Council, of 4 july 2012, on waste electrical and electronic equipment (WEEE),
the presence of the crossed-out bin symbol indicates that this appliance is not
to be considered as urban waste: its disposal must therefore be carried out by
separate collection. Disposal in a non-separate manner may constitute a
potential harm to the environment and health. This product can be returned to the
distributor when purchasing a new device. Improper disposal of the appliance
constitutes misconduct and is subject to sanctions by the Public Security Authority. For
further information, contact the local administration responsible for environmental
matters.

Made in China
Melchioni Ready S.r.l.
Via Colletta, 37 - 20135 Milano | Tel. [phone] | www.melchioni-ready.com
