MICAN 64330001 User manual

MOBILES KLIMAGERÄT
Modell Nr.:64330001
BEDIENUNGSANLEITUNG
Hersteller-/Importeurname: XXXLutz KG
Adresse: Römerstrasse 39, 4600 Wels, Austria
DE

1
SEHR WICHTIG
Lesen Sie sich vor Gebrauch des Geräts diese
Anleitung sorgfältig durch.
Bitte bewahren Sie die Anleitung für Garantiezwecke
und zur späteren Verwendung auf.
VORSICHT
1. Verwenden Sie zum Beschleunigen des
Abtauvorgangs und zum Reinigen des Geräts
ausschließlich Mittel, die vom Hersteller
empfohlen wurden.
2. Verwenden Sie das Gerät nicht in einem Raum,
in dem Zündquellen durchgehend betrieben
werden (wie offene Flammen, gasbetriebene
Geräte oder elektrische Heizgeräte).
3. Nicht durchstechen oder verbrennen.
4. Beachten Sie, dass Kühmittel geruchlos sein
könnten.
5. Das Gerät darf nur in Räumen mit einer
Grundfläche von mindestens 12 m² installiert,
betrieben und gelagert werden (gilt nur für
Geräte, die nicht fest verbaut sind).
6. Wartungsarbeiten haben ausschließlich gemäß
den Anweisungen des Herstellers zu erfolgen.
7. Lagern Sie das Gerät in einem gut belüfteten
Raum, der mindestens so groß ist, wie für den
Betrieb empfohlen.

2
8. Alle Arbeiten, welche die Sicherheit gefährden
könnten, sind von einer qualifizierten Fachkraft
durchzuführen.
9. STELLEN SIE SICHER, DASS DAS GERÄT
STETS BELÜFTET IST! Halten Sie die
Belüftungsöffnungen stets frei von
Hindernissen.
10. Betreiben Sie das Gerät auf ebenem
Untergrund, um das Austreten von Wasser zu
vermeiden.
11. Betreiben Sie das Gerät nicht in einer
explosionsgefährdeten oder korrosiven
Umgebung.
12. Betreiben Sie das Gerät bei einer
Raumtemperatur von max. 35 °C.
13. Für eine optimale Kühlleistung reinigen Sie den
Luftfilter regelmäßig.
14. Wenn Sie das Gerät ausgeschaltet haben,
warten Sie mindestens 3,5 Minuten, bevor Sie
es erneut einschalten, um eine Beschädigung
des Kompressors zu vermeiden.
15. Zum Betreiben des Kompressors sind
mindestens 7 Ampere notwendig. Um einen

3
Stromausfall zu vermeiden, verwenden Sie kein
Verlängerungskabel für dieses Gerät.
16. Das Gerät ist ausschließlich für den
Innenbereich bestimmt.
17. Wenn Sie das Gerät einschalten, bewegt sich
zwar der Ventilator, aber der Kompressor
schaltet sich erst ein, nachdem die
Kühlkontrollleuchte 3 Minuten lang geblinkt
hat.
18. Wenn das Netzkabel beschädigt ist, muss es
durch den Hersteller, Vertriebspartner oder
eine ähnlich qualifizierte Fachkraft ersetzt
werden, um Gefahren zu vermeiden.
19. Um das Gerät sicher zu entsorgen, entfernen Sie
zuvor die Batterien.
20. Dieses Gerät kann von Kindern ab 8 Jahren,
Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen verwendet
werden, wenn diese beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Geräts unterwiesen
wurden und die damit verbundenen Gefahren
verstanden haben. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und vom Benutzer
ausführbare Wartung dürfen nicht von
unbeaufsichtigten Kindern durchgeführt werden.
21. Das Gerät darf nur mit einer Stromversorgung mit
einem elektrischen Widerstand von maximal 0,219

4
Ohm verbunden werden. Die Systemimpedanz
kann ggf. auch bei Ihrem
Energieversorgungsunternehmen erfragt werden.
22. Das Gerät muss in Übereinstimmung mit den
nationalen Installationsvorschriften aufgestellt
werden.
23. Betreiben Sie das Gerät nicht in Nassräumen wie
Badezimmern oder Waschräumen (nicht für das
Modell inklusive Fensterinstallationsset).
Transport, Kennzeichnung und Lagerung
1. Transport von Geräten, die brennbare
Kühlmittel enthalten: Beachten Sie die
Transportvorschriften.
2. Kennzeichnung von Geräten:
Beachten Sie die lokalen Vorschriften.
3. Entsorgung von Geräten, die brennbare
Kühlmittel enthalten: Beachten Sie die
nationalen Vorschriften.
4. Lagerung des Geräts/der Ausrüstung: gemäß
den Anweisungen des Herstellers.
5. Lagerung von verpackten (unverkauften)
Geräten:
Die Verpackung sollte so gestaltet sein, dass
eine mechanische Beschädigung des Geräts
in der Verpackung zu keinem Auslaufen des
Kühlmittels führt. Die maximale Anzahl an
Geräten, die zusammen gelagert werden

5
dürfen, wird durch lokale Vorschriften
bestimmt.
6. Das Gerät muss so gelagert werden, dass
mechanische Beschädigungen vermieden
werden.
7. Arbeitsbereich: Das gesamte Wartungspersonal
und
andere Personen, die im Arbeitsbereich
arbeiten, müssen in die Art der
durchzuführenden Arbeit unterwiesen
werden. Arbeiten in engen Räumen sind zu
vermeiden. Der Bereich um den
Arbeitsbereich sollte abgetrennt werden.
Stellen Sie sicher, dass die Bedingungen im
Arbeitsbereich ein sicheres Arbeiten mit
brennbaren Materialien ermöglichen.
ACHTUNG
Für eine effektive Kühlleistung, achten Sie auf
folgende Punkte:
1) Die Länge des vollständig ausgezogenen
Abluftschlauchs beträgt 400 mm. Positionieren
Sie den Abluftschlauch horizontal und achten
Sie darauf, dass er nicht verbogen ist.
2) Halten Sie einen Mindestabstand von 500 mm
zwischen der Seite des Geräts, an dem sich
der Filter befindet und einer Wand oder

6
jeglichem anderen Objekt ein.
3) Wenn die Abtaufunktion aktiviert wird, erscheint „DF“ auf der LED-Anzeige.
GLÜCKWUNSCH ZUR
WAHL DIESES HOCHWERTIGEN,
TRAGBAREN KLIMAGERÄTS
Dieses Gerät wurde nach den höchsten Standards moderner
Technik entworfen und hergestellt.
Neben der Fernbedienung, welche eine einfache und bequeme
Bedienung aller Funktionen ermöglicht, bietet unser Gerät auch
folgende Vorteile:
- einfach von Raum zu Raum zu bewegen dank sanft gleitender
Rollen
- kein Aufbau notwendig – einfach in eine Haushaltssteckdose
stecken
- das leistungsstarke Kühlsystem kühlt die Raumtemperatur
sofort bei Bedarf ab
- durch entfeuchtete und gefilterte Luftzyklen wird das
Raumklima effektiv verbessert
- neben der Fernbedienung kann das Gerät ebenso einfach
manuell mit dem elektronischen Bedienfeld verwendet
werden
- 24-Stunden-Timer sowohl für die Luftkühlungs- als auch für
die Entfeuchtungsfunktion
- einzigartige Schlaffunktion
- Betrieb: 220-240 V, 50 Hz
- 1,2 m langes Netzkabel mit Stecker

7

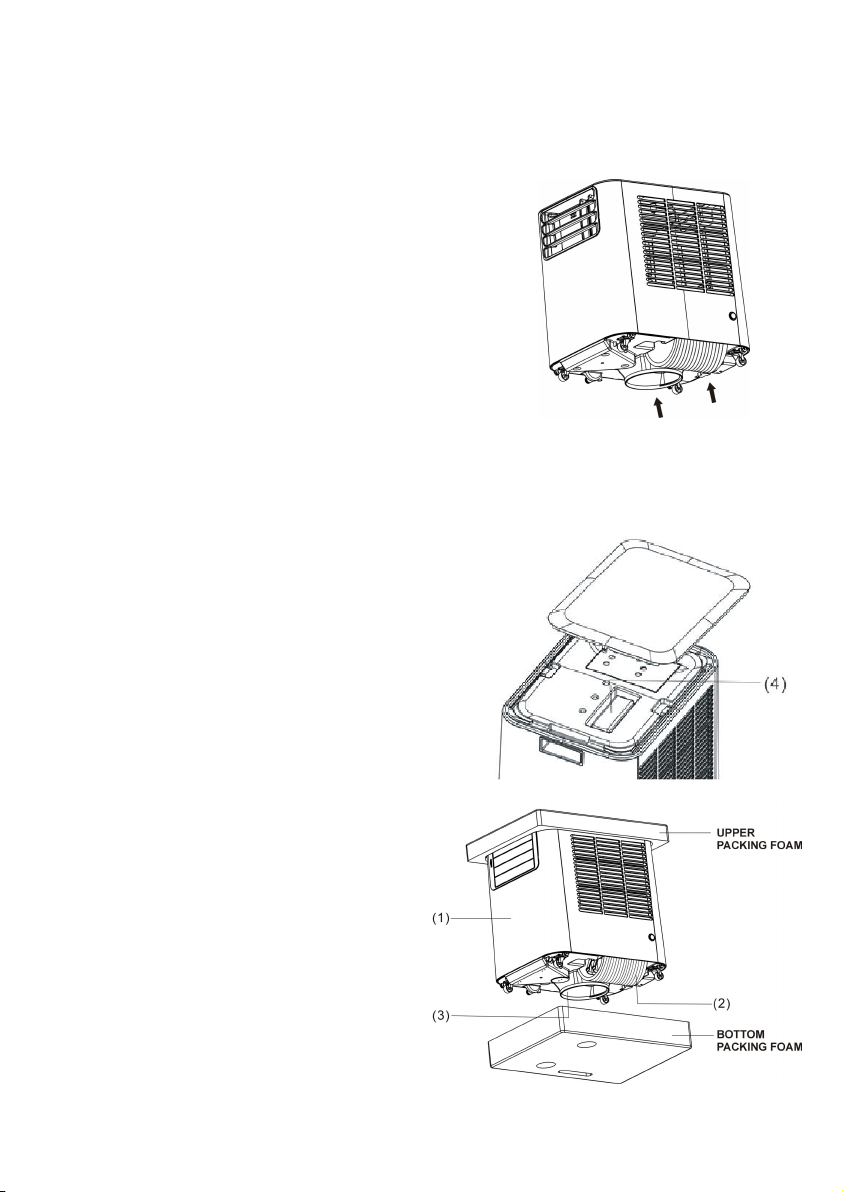

HINWEISE ZUM AUSPACKEN DES GERÄTS
1. Bringen Sie das Gerät vor dem Auspacken in die richtige Position.
2. Schneiden Sie die Verpackungsbänder durch.
3. Halten Sie den Verpackungskarton und ziehen Sie
ihn nach oben,
damit das Gerät frei steht.
4. Halten Sie den Abluftschlauch an beiden Seiten fest
und
heben Sie ihn vorsichtig aus der Schaumstoffhülle.
5. Halten Sie das Gerät leicht geneigt,
um den inneren Anschluss des Abluftschlauchs
und den Abluftschlauch aus dem Gehäuse zu
geben
wie auf der Abbildung ersichtlich.
6. Installieren Sie vor dem Gebrauch des Geräts
den Abluftschlauch.
INHALTSVERZEICHNIS
1/ Kühlgerät
2/ Abluftschlauch (inkl. äußeren Anschluss
darin)
3/ innerer Anschluss des Abluftschlauchs
4/ Fernbedienung
5/ Batterien
6/ Bedienungsanleitung

8
BESTANDTEILE
1. Bedienfeld
2. Signalsensor der
Fernbedienung
3. Luftauslass für kühle Luft
4. Verdampferfilter
5. Luftauslass für kühle Luft
6. oberes Ablaufloch
7. Luftauslass für warme Luft
8. Kondensatorfilter
9. Lufteinlass für warme Luft
10. unteres Ablaufloch
11. Adapterstück

9

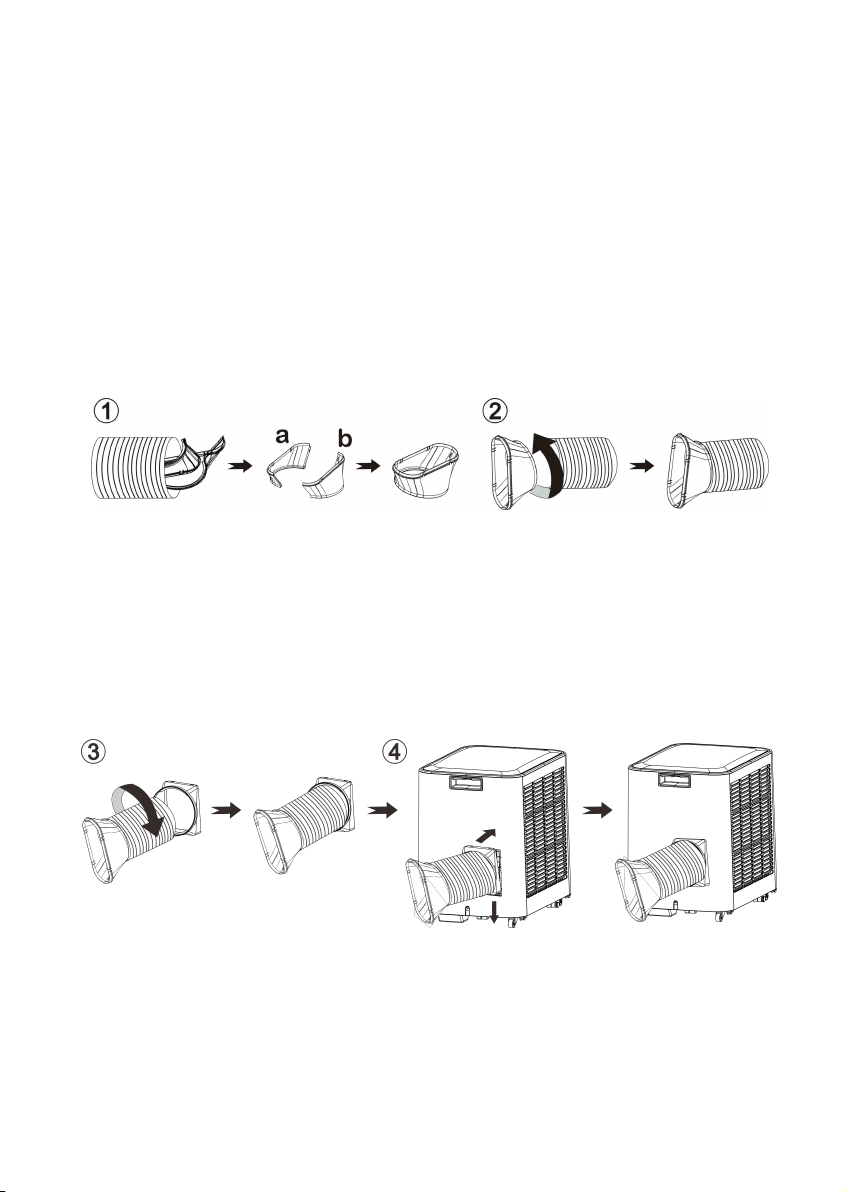

INSTALLATION DES
ABLUFTSCHLAUCHS
1. Entnehmen Sie die Anschlüsse wie in Abbildung ①ersichtlich aus dem
Abluftschlauch und verbinden Sie Anschluss a mit Anschluss b.
2. Verbinden Sie den Luftauslassanschluss mit dem Abluftschlauch in der in Abbildung
②ersichtlichen Richtung.
1. Drehen Sie den Abluftschlauch wie in Abbildung ③ersichtlich, sodass der
Abluftschlauch mit dem inneren Anschluss verbunden werden kann.
2. Verbinden Sie den Abluftschlauch wie in Abbildung ④ersichtlich mit dem Gerät.

1
BEDIENFELD UND FUNKTIONEN
1. EIN- UND AUSSCHALTER
Um das Gerät ein- oder auszuschalten, betätigen Sie diese Taste.
2. FUNKTIONSTASTE
Drücken Sie diese Taste, um zwischen Kühlen, Entfeuchten oder dem Ventilator zu
wählen.
3. TEMPERATURREGLER (NACH OBEN)
Kühlmodus (+): durch einmaliges Betätigen der Taste wird die Temperatur um 1 °C
erhöht. Die maximal einstellbare Temperatur beträgt 30 °C.
4. TEMPERATURREGLER (NACH UNTEN)
Kühlmodus (-): durch einmaliges Betätigen der Taste wird die Temperatur um 1 °C
reduziert. Die minimal einstellbare Temperatur beträgt 17 °C.
5. LCD-ANZEIGE
Auf der Anzeige ist die aktuell eingestellte Temperatur bzw. der aktuell eingestellte

2
Timer ersichtlich. Wenn die Temperatur oder der Timer eingestellt wird, erscheint die
neue Einstellung auf der Anzeige. Anschließend wird die aktuell festgelegte
Temperatur angezeigt.
※Auf der Anzeige werden ebenso Fehlercodes angezeigt, siehe dazu Abschnitt
„Beheben von Störungen“.
6. GESCHWINDIGKEIT
Sie können die Geschwindigkeit des Ventilators auf „LOW“, „MEDIUM“,
„HIGH“ oder „AUTO“ stellen.
Wenn bei aktivierter Kühlfunktion „AUTO“ eingestellt ist, wird automatisch je nach
Unterschied zwischen der eingestellten Temperatur und der
Raumtemperatur die Stufe „LOW“, „MEDIUM“ oder „HIGH“ aktiviert.
7. TIMER EINSTELLEN
Ein-/Ausschalter des Timers
TIMER „ON“: Mithilfe dieser Funktion wird das Gerät automatisch nach Ablauf der
eingestellten Zeit eingeschaltet.
1. Drücken Sie die „TIMER“-Taste im Stand-by-Modus, um die gewünschte Zeit
einzustellen.
2. Nachdem die eingestellte Zeit abgelaufen ist, wird das Gerät automatisch
eingeschaltet.
3. Wenn Sie vor der abgelaufenen Zeit den Ein-/Ausschalter betätigen, wird die
eingestellte Zeit gelöscht und das Gerät eingeschaltet.
4. Sie können die Funktion und die Ventilatorgeschwindigkeit während des
Einstellens des Timers festlegen.
TIMER „OFF“: Mithilfe dieser Funktion wird das Gerät automatisch nach Ablauf
Hinweis: Beim Entfeuchten ist diese Funktion deaktiviert, weil hier
standardmäßig die geringste Geschwindigkeit eingestellt ist.

3
der eingestellten Zeit ausgeschaltet.
1. Betätigen Sie die „TIMER“-Taste bei Betrieb des Geräts, um die gewünschte
Zeit einzustellen.
2. Nachdem die eingestellte Zeit abgelaufen ist, wird das Gerät automatisch
ausgeschaltet.
3. Wenn Sie vor der abgelaufenen Zeit den Ein-/Ausschalter betätigen, wird die
eingestellte Zeit gelöscht und das Gerät ausgeschaltet.
8. SCHLAFMODUS
1. Während sich das Gerät im Kühlmodus befindet, drücken Sie die „SLEEP“-Taste,
um die Temperatur einzustellen. Die Temperatur wird nach einer Stunde um 1 °C
erhöht und maximal um 2 °C nach 2 Stunden.
2. Um die Eingabe aufzuheben, drücken Sie erneut die „SLEEP“-Taste.
9. SCHWENKFUNKTION
Durch das Betätigen der „SWING“-Taste aktivieren Sie die Schwenkfunktion. Bei
erneutem Drücken wird die Funktion deaktiviert. Die Lamellen stellen sich wieder
auf die mittlere Position.
10.HINWEIS
Bei vollem Wassertank erscheint die Meldung „E4“ auf dem Bedienfeld. Um den
Betrieb fortzusetzen, entfernen Sie die Gummiabdeckung am Ablaufloch, um das
Wasser abzulassen. Sobald das Wasser abgelaufen ist, können Sie die den
Ein-/Ausschalter betätigen und das Gerät einschalten.

4

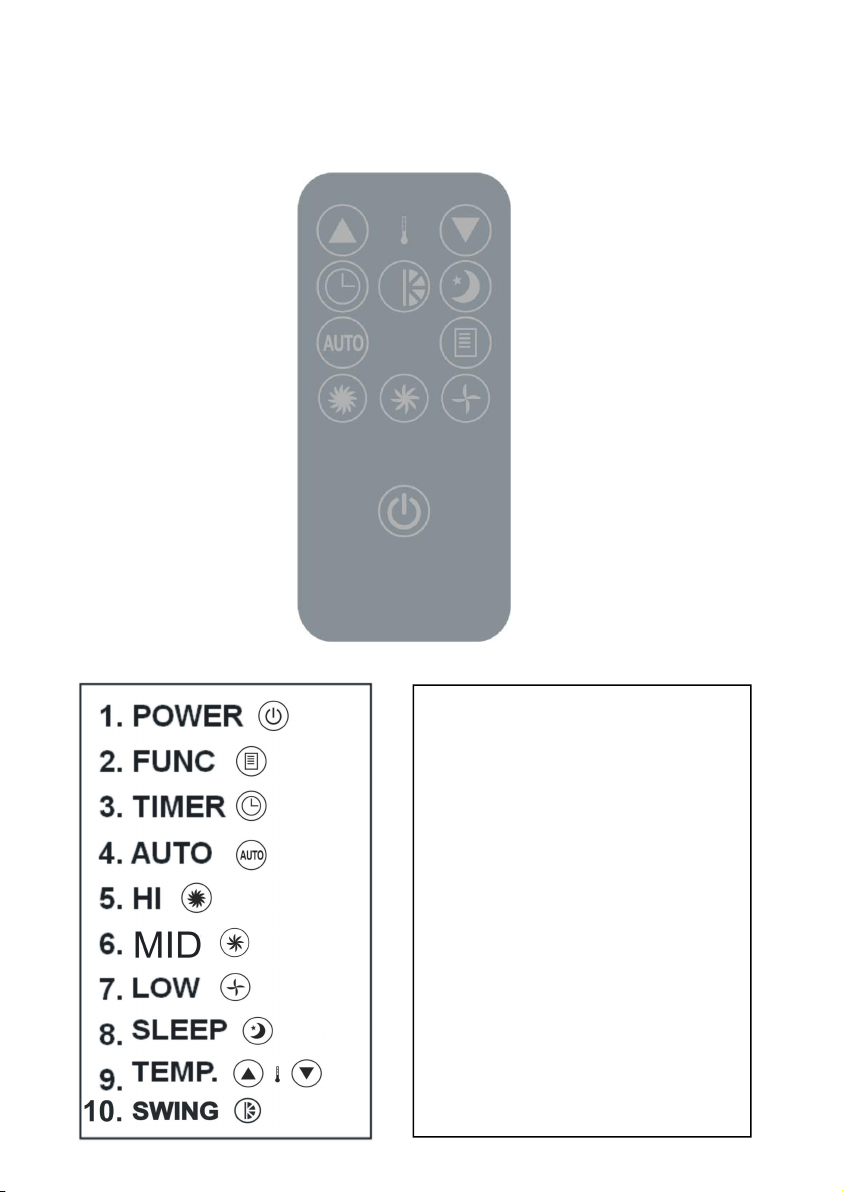

FUNKTIONEN DER FERNBEDIENUNG:
Ein-/Ausschalter
Auswählen eines Modus
Einstellen der Zeit in
Stundenschritten
Automatische
Ventilatorgeschwindigkeit
Hohe
Ventilatorgeschwindigkeit
Mittlere
Ventilatorgeschwindigkeit
Niedrige
Ventilatorgeschwindigkeit
Einstellen der Schlaffunktion
Einstellen der Temperatur
Schwenkfunktion

5
HINWEIS
Das Gerät schleust automatisch das Kondenswasser durch den Abluftschlauch.
1. Wenn das Gerät kühlt, muss der Ablaufschlauch nicht installiert werden. Achten Sie
darauf, dass das Ablaufloch mit Gummiabdeckung installiert wurde.
2. Entfernen Sie die Gummiabdeckung ①während das Gerät entfeuchtet
vom Ablaufloch und installieren Sie einen passenden Ablaufschlauch.
Entfernen Sie die Gummiabdeckung, um mit dem Entfeuchten beginnen zu können.
※Bei vollem Wassertank erscheint die Meldung „E4“ auf dem Bedienfeld. Entfernen
Sie die Gummiabdeckung ②am Ablaufloch, um zunächst das Wasser abzulassen.
Sobald „E4“ nicht mehr angezeigt wird, schalten Sie das Gerät ein. Das Gerät
kann wieder wie gewohnt verwendet werden.
PFLEGE
Trennen Sie das Gerät von Stromnetz, bevor Sie es reinigen.
FILTER
Betätigen Sie die Taste am Griff wie in Abbildung ①ersichtlich. Ziehen Sie dann die
obere Abdeckung in Pfeilrichtung nach oben wie in Abbildung ②ersichtlich. Der Filter
an der Seite kann nun entfernt werden, indem der Rahmen leicht wie in Abbildung ③
ersichtlich nach oben gezogen wird.

6
KONDENSATOR/ VERDAMPFER
Verwenden Sie einen Bürstenaufsatz eines Staubsaugers.
Gehäuse
Reinigen Sie das Gehäuse mit einem nassen Tuch und trocknen Sie es mit einem
weichen Tuch.
Heben Sie den Filter leicht an wie in der Abbildung ersichtlich, um die Filterabdeckung
zur Reinigung zu entfernen.
STROMVERSORGUNG
(1) Überprüfen Sie die Stromversorgung.
(2) Stecken Sie den Netzstecker fest in eine Steckdose, um gefährliche
Leckströme zu verhindern.
(3) Ziehen Sie nicht am Netzkabel, da dies ansonsten beschädigt wird.
AUFSTELLORT

7
(1) Da das Gerät heiße Luft verteilt, platzieren Sie es nicht in einem
engen Raum.
(2) Im Falle eines gefährlichen Lecks, betreiben Sie das Gerät nicht in
feuchter Umgebung.
(3) Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
Ansonsten kann sich das Gerät aufgrund von Überhitzung
ausschalten und die Farbe des Geräts kann verblassen.
HILFREICHE TIPPS
Das Gerät ist mit einer besonderen Hitzeabschaltautomatik
ausgestattet.
Achten Sie darauf, dass Sie das Gerät nicht zu nah an anderen
Gegenständen, wie Möbel oder Vorhängen, platzieren. Dies kann die
Lufteinlass blockieren und die Leistung des Geräts stark
beeinträchtigen.
Störungsbehebung
1. Informationen zu Wartungsarbeiten
1) Überprüfen der Umgebung
Vor dem Arbeiten an Geräten mit brennbaren Kühlmitteln sind Sicherheitschecks
durchzuführen, um die Zündgefahr zu reduzieren. Bei Reparaturen am
Kühlsystem müssen vor der Durchführung der Arbeit folgende
Vorsichtsmaßnahmen getroffen werden.
2) Arbeitsablauf
Bei der Durchführung der Arbeit ist auf eine geordnete Vorgehensweise zu
achten, um die Risiken durch brennbare Gase oder Dämpfe zu minimieren.
3) Prüfung, ob Kühlmittel vorhanden ist
Der Bereich muss vor und während der Arbeit mit einem geeigneten Gasmelder

8
überprüft werden, um sicherzustellen, dass die Fachkraft vor einer potentiell
explosionsfähigen Atmosphäre gewarnt wird. Vergewissern Sie sich, dass das
verwendete Leckerkennungssystem für brennbare Kühlmittel geeignet ist, d.h.
nur nicht funkende, ausreichend abgedichtete oder eigensichere Ausrüstung.
4) Bereitstellen von Feuerlöschern
Wenn Heißarbeit am Kühlsystem oder an den zugehörigen Bestandteilen
durchgeführt wird, müssen geeignete Feuerlöschgeräte vorhanden sein. Halten
Sie einen Pulver- oder CO2-Feuerlöscher bereit.
5) Keine Zündquellen
Werden Arbeiten an Kühlsystemen, bei denen die Verrohrung brennbare
Kühlmittel enthalten oder enthalten haben, durchgeführt, dürfen Zündquellen
nicht auf eine Art verwendet werden, dass es zu einem Brand- oder
Explosionsrisiko kommen kann. Halten Sie alle potenzielle Zündquellen,
einschließlich Rauchen, ausreichend weit entfernt vom Bereich der Installation,
der Reparatur, Entfernung und Entsorgung, wo möglicherweise Kühlmittel
freigesetzt werden kann. Vor der Durchführung der Arbeit ist der Bereich
auf Brandgefahren oder Zündrisiken zu überprüfen. Rauchverbotsschilder sind
anzubringen.
6) Belüftung des Bereichs
Versichern Sie sich, dass sich das Gerät im Freien oder in einem ausreichend
belüfteten Raum befindet, bevor Sie das Kühlsystem öffnen oder Heißarbeit
durchführen. Während der Durchführung der Arbeit muss der Bereich
ausreichend belüftet sein. Durch die Belüftung sollte eventuell freigesetztes
Kühlmittel sicher verteilt werden und vorzugsweise nach außen in die
Atmosphäre abgeführt werden.
7) Überprüfen der Kühlung
Wenn elektrische Bestandteile ersetzt werden, müssen sie für den Zweck
geeignet sein und die korrekten Spezifikationen aufweisen. Befolgen Sie stets

9
die Wartungs- und Reparaturanweisungen des Herstellers. Wenden Sie sich im
Zweifelsfall an die technische Abteilung des Herstellers.
Folgendes muss bei Geräten mit brennbaren Kühlmitteln überprüft werden:
– Die Füllmenge entspricht der Größe des Raums, in dem das Gerät installiert
ist.
– Die Ventilatorentechnik funktioniert einwandfrei und die Ein- und Auslässe sind
nicht blockiert.
– Falls ein indirekter Kältekreislauf verwendet wird, muss der Sekundärkreislauf
auf das Vorhandensein von Kühlmittel überprüft werden.
– Die Kennzeichnung des Geräts ist nach wie vor sichtbar und lesbar. Unlesbare
Kennzeichnungen müssen korrigiert werden.
– Die Kühlmittelrohre und -komponenten sind in einer Position installiert, an der
es unwahrscheinlich ist, dass sie einer korrodierenden Substanz ausgesetzt
werden, ausgenommen die Bestandteile sind aus rostfreien Materialien
hergestellt oder ausreichend gegen Korrosion geschützt.
8) Überprüfen der elektrischen Bestandteile
Vor der Durchführung von Reparatur- und Wartungsarbeiten an elektrischen
Bestandteilen sind zuvor Sicherheitschecks und Überprüfungen der Bestandteile
notwendig. Wird ein Fehler festgestellt, der die Sicherheit beeinträchtigen könnte,
muss dieser zuerst behoben werden, bevor eine Verbindung mit der
Stromversorgung hergestellt wird. Falls der Fehler nicht sofort behoben werden
kann, es aber notwendig ist den Betrieb fortzusetzen, muss eine angemessene
temporäre Lösung gefunden werden. Der Betreiber des Geräts ist darüber zu
informieren.
Die Sicherheitsschecks müssen Folgendes umfassen:
• Die Kondensatoren sind entladen: Dies muss auf sichere Weise erfolgen, um eine
mögliche Funkenbildung zu vermeiden.

10
• Alle elektrischen Komponenten und Verdrahtungen sind während des Reparierens,
Befüllens und Entlüftens des Systems spannungsfrei.
• Eine durchgehende Erdung ist gegeben.
2. Reparaturen an versiegelten Bestandteilen
1) Vor der Durchführung von Reparaturen an versiegelten Bestandteilen, ist jegliche
Stromversorgung zu trennen, bevor Abdeckungen usw. entfernt werden. Falls eine
Verbindung zur Stromversorgung bei Wartungsarbeiten absolut notwendig ist, muss
während der Arbeiten durchgehend ein Leckerkennungssystem am kritischsten
Punkt vorhanden sein, um vor einer potenziell gefährlichen Situation zu warnen.
2) Bei Arbeiten an elektrischen Bestandteilen gilt es besonders zu beachten, dass das
Gehäuse nicht derart verändert wird, dass das Schutzniveau des Geräts
beeinträchtigt wird. Dies inkludiert Kabelschäden, eine übermäßige Anzahl von
Anschlüssen, Klemmen, die nicht den ursprünglichen Spezifikationen entsprechen,
Schäden an Dichtungen, die fehlerhafte Anbringung von Kabelverschraubungen
usw.
Achten Sie auf die sichere Anbringung aller Bestandteile.
Achten Sie darauf, dass die Dichtungen oder Dichtungsmaterialien keine
Verschleißungserscheinungen aufweisen, damit sie das Eindringen von
explosionsfähigen Atmosphären verhindern können. Ersatzteile müssen den
Spezifikationen des Herstellers entsprechen.
HINWEIS: Die Verwendung eines Silikon-Dichtstoffs kann die Wirksamkeit einiger
Arten von Leckerkennungssystemen beeinträchtigen.
Eigensichere Bestandteile müssen vor der Durchführung der Arbeit nicht
isoliert werden.
3. Reparaturen an eigensicheren Bestandteilen
Setzen Sie den Stromkreis keinen dauerhaften induktiven Lasten oder Kapazitäten
