Miele K 26 1 Vi Series User manual

Side-by-side Kit KSK 2002
en Side-by-side combination Vi models
Installation instructions
fr Trousse de juxtaposition côte à côte pour les
modèles Vi
Instructions d'installation
M.-Nr. 11093710

2
en ....................................................................................................................... 3
fr ......................................................................................................................... 11

en - Securing a side-by-side combination
3
Side-by-side installation
These side-by-side merging kit installa-
tion instructions apply to the following
models:
– K26x1Vi,K28x1Vi,K29x1Vi
– F2411Vi,F28x1Vi,F29x1Vi
– F24x1Vi,F26x1Vi
– KF28x1Vi,KF29x1Vi
– KWT26x1Vi,KWT26x1ViS
It is essential to read these Installa-
tion Instructions as well as the Oper-
ating and Installation Instructions for
your refrigeration appliances before
setup, installation, and use.
Risk of injury due to electric
shock.
The supply voltage is applied to the
appliance even if it is switched off.
Unplug the power cords for both re-
frigeration appliances prior to com-
mencing side-by-side installation.
The refrigeration appliances must be
installed side by side before in-
stalling them in the niche.
Risk of damage and injury due to
appliances tipping over.
The refrigeration appliances are very
heavy and can tip forwards when the
doors are open.
Keep the doors shut until the appli-
ances have been built in and secured
in their housings in accordance with
the Operating and Installation In-
structions.
Due to their weight and size, the re-
frigeration appliances must be in-
stalled by two people.
The following tools are required for
side-by-side installation:
– Torx T20 screwdriver
– Cordless screwdriver
– Hammer
– Pipe wrench
In addition:
– Material to place under the appli-
ances to protect the floor
– Adhesive tape

en - Securing a side-by-side combination
4
. . . with partition wall
The wall a between the side-by-side
appliances must be at least
5/8" (16mm) thick.
If the door hinges of the refigeration
appliances are next to each other,
you must take into account the thick-
ness of the cabinet fronts and door
handles so that the appliance doors
do not collide and become damaged
if they are opened at the same time.
a
If the partition wall a is narrower than
6 5/16" (160mm), you will need the
side panel heater from the side-by-
side merging kit to prevent condensa-
tion from forming and any resulting
damage (see section “Installing the side
panel heater”).
The side panel heater is attached to
the right side of the appliance that is on
the left (when seen from the front).
When planning niches, please note
that the niche into which the appli-
ance with the side panel heater is
installed must be
1/8"-1/4"(3–5mm) wider.
Connecting the side panel heater
leads to higher energy consumption.

en - Securing a side-by-side combination
5
The appliances are then secured indi-
vidually in their niche using the supplied
installation material (follow the instruc-
tions in the enclosed Operating and In-
stallation Instructions).

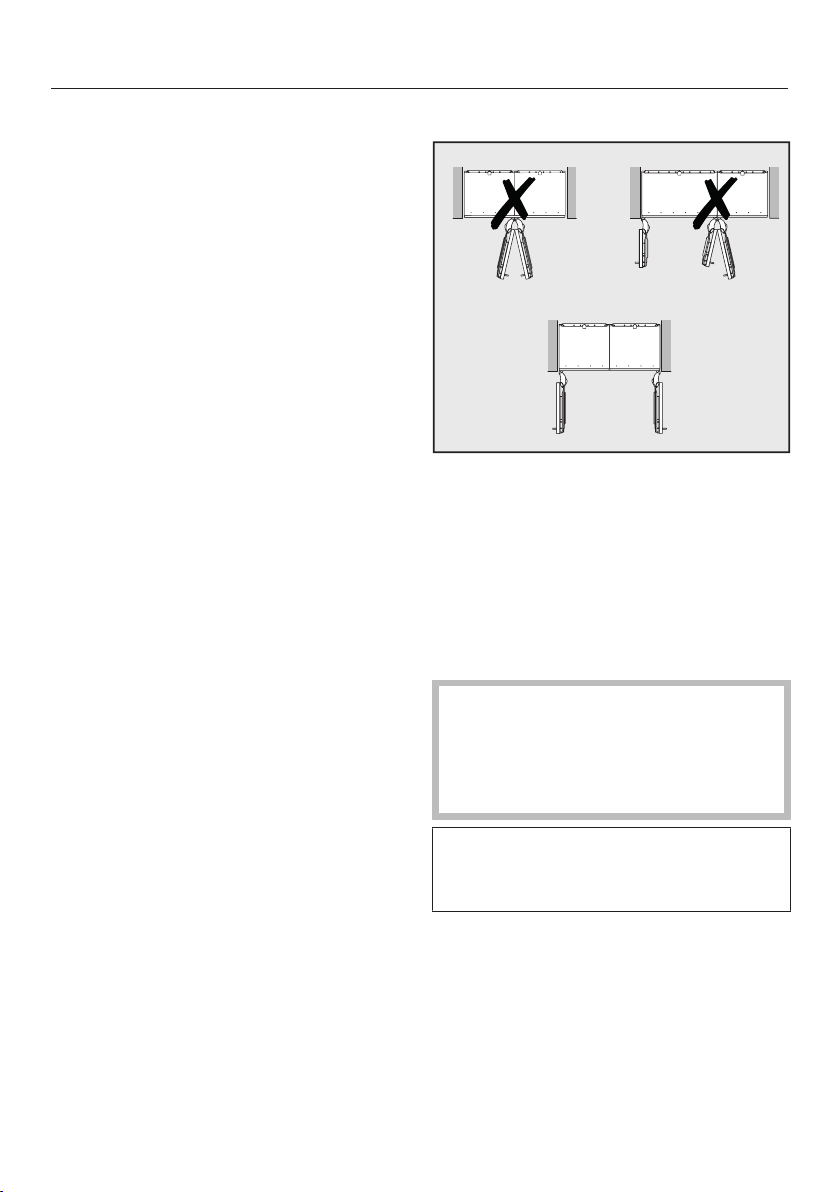

. . . without partition wall
If the appliances are to be installed next
to each other without a partition wall
between them, they will need to be
joined together with the side-by-side
merging kit. In addition, you must install
the side panel heater to prevent con-
densation from forming and any result-
ing damage (see from section “Prepar-
ing the refrigeration appliances”).
The door hinges of the appliances
must not be located next to each
other, otherwise the appliance doors
will collide and become damaged if
they are opened at the same time.
Connecting the side panel heater
leads to higher energy consumption.

en - Securing a side-by-side combination
6

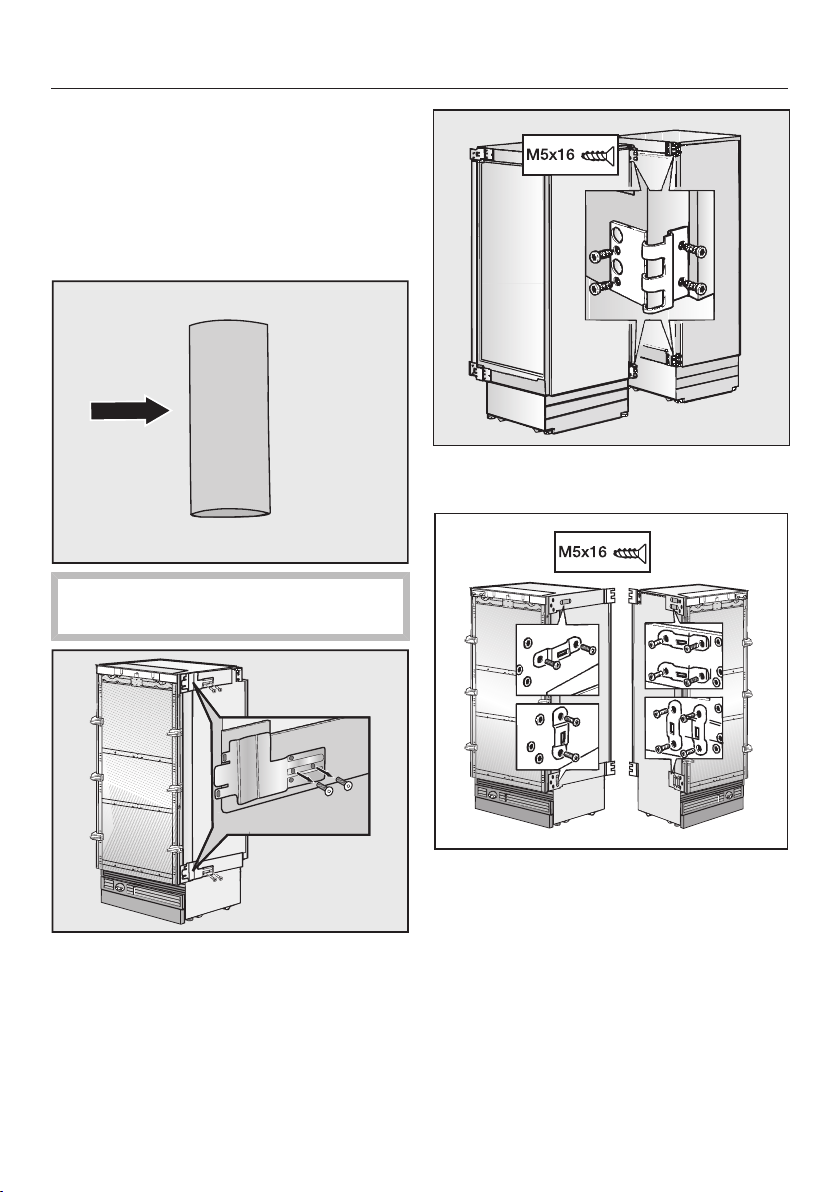

Preparing the refrigeration ap-
pliances
Place both refrigeration appliances
side by side in the required positions,
leaving a small gap between them.
Do not remove the spacers from the
insides of the appliances.
Remove the bracket plates from the
handle sides on both appliances.
Secure the supplied hinge halves
onto both appliances.
Secure the fixing lugs onto both ap-
pliances. Check the position of both
appliances again.

en - Securing a side-by-side combination
7
Installing the heating mat
The heating mat must be attached to
the right side of the appliance that is on
the left (when seen from the front).
Insert the pins into their respective
holes in the heating mat 1.).
Remove the protective strip from the
adhesive tape 2.).
Maintain a gap between the bottom
of the heating mat and the bottom of
the appliance, and insert the pins into
the holes at the top 3.).
Push the heating mat onto the appli-
ance from top to bottom and insert
the pins into the bottom holes 4.).
Loosen the screw on the plug cover
5.).
Remove the plug cover 6.).
Connect the power cord 7.).
Reinstall the plug cover 8.).
Tighten the screw on the plug cover
9.).
11.
Slightly loosen the screws on the
back of the appliance 10.).
Push the supplied cord cover into the
slots of the side panel heater.
Hook the cord cover onto the screws
on the back of the appliance 11.).
Now tighten the screws 12.).

en - Securing a side-by-side combination
8
Connecting the refrigeration
appliances
Push the appliances together at the
back until the hinge halves engage.
Insert the pins into the hinge halves
from the top.
Push the appliances as close to-
gether as possible at the front.
In addition, pull both appliances to-
gether at the front with a pipe
wrench.
From the front, push the longer metal
clip of the two supplied into the bot-
tom fixing lug. If required, use a ham-
mer.

en - Securing a side-by-side combination
9
Remove the two screws from the
tops of the appliances.
Use these screws to secure the sup-
plied anti-tip brackets.
Both anti-tip brackets can be found in
the refrigeration appliance installation
kit.
In addition, press both anti-tip brack-
ets together with a pipe wrench.
From the top, insert the shorter of the
supplied metal clips into the fixing
lugs. If required, use a hammer.
Now loosen the screws on the tops of
the appliances again and remove
both anti-tip brackets.
You will need the anti-tip brackets to
secure the niche.

en - Securing a side-by-side combination
10
Then reinstall the screws on the tops
of the appliances.
Tip: Now you can continue installing
the appliances. For this purpose, ob-
serve the enclosed operating and instal-
lation instructions for each of the appli-
ances.
Insert the cover strip into the gap be-
tween the refrigeration appliances.
You have now finished installing the
side-by-side combination.

fr - Sécurisation d’une combinaison côte-à-côte
11
Installation côte-à-côte
Ces instructions d'installation de la
trousse de juxtaposition côte-à-côte
sont valables pour les modèles sui-
vants:
– K26x1Vi,K28x1Vi,K29x1Vi
– F2411Vi,F28x1Vi,F29x1Vi
– F24x1Vi,F26x1Vi
– KF28x1Vi,KF29x1Vi
– KWT26x1Vi,KWT26x1ViS
Il est essentiel de lire ces instruc-
tions d’installation et le mode d’em-
ploi avant de configurer, d’installer et
d’utiliser votre appareil de réfrigéra-
tion.
Risque de blessures par électro-
cution.
La tension d’alimentation est appli-
quée à l’appareil, même s’il est
éteint.
Débranchez les cordons d’alimenta-
tion des deux appareils de réfrigéra-
tion avant de débuter l’installation
côte-à-côte.
Les appareils de réfrigération doivent
être installés côte-à-côte avant de
les encastrer dans la niche.
Risque de dommages et de bles-
sures dus au basculement des appa-
reils.
Les appareils de réfrigération sont
très lourds et risquent de basculer
lorsque les portes sont ouvertes.
Maintenez les portes fermées jusqu’à
ce que les appareils soient encastrés
et sécurisés dans leurs niches
conformément au mode d’emploi et
aux instructions d’installation.
En raison de leur poids et de leur
taille, les appareils de réfrigération
doivent être installés par deux per-
sonnes.
Vous aurez besoin des outils suivants
pour le montage côte-à-côte:
– Tournevis Torx T20;
– Tournevis sans fil;
– Marteau;
– Clé à tubes.
Matériel complémentaire:
– Protège-sol à placer sous les appa-
reils;
– Ruban adhésif.

fr - Sécurisation d’une combinaison côte-à-côte
12
. . . avec cloison
La cloison a entre les appareils côte-à-
côte doit avoir une épaisseur minimale
de 16mm (5/8 po).
Si les charnières des appareils sont
adjacentes, vous devez tenir compte
de l’épaisseur des façades et des
poignées de porte afin que les portes
de l’appareil ne se heurtent et ne
s’abîment pas si elles sont ouvertes
simultanément.
a
Si l’épaisseur de la cloison a est infé-
rieure à 160mm (6 5/16 po), vous au-
rez besoin du panneau chauffant laté-
ralde la trousse de juxtaposition
côte-à-côte pour éviter la formation de
condensation et des dégâts subsé-
quents (voir « Pose du panneau chauf-
fant latéral »).
Le panneau chauffant latéral est fixé
sur le côté droit de l’appareil situé à
gauche (vu de l’avant).
Lors de la planification des niches,
notez que la niche dans laquelle l’ap-
pareil avec le panneau chauffant la-
téral sera installée doit être plus
large de 3–5mm(1/8 po-1/4 po).
L’ajout du panneau chauffant latéral
augmente la consommation élec-
trique.

fr - Sécurisation d’une combinaison côte-à-côte
13
Chaque appareil est ensuite encastré
dans sa niche à l’aide du matériel d’ins-
tallation fourni (voir les instructions
dans le mode d’emploi et les instruc-
tions d’installation jointes).
. . . sans cloison
S’il n’y a pas de cloison entre deux ap-
pareils installés côte-à-côte, ceux-ci
doivent être directement fixés l’un à
l’autre à l’aide de la trousse de juxtapo-
sition côte-à-côte. En outre, vous devez
poser le panneau chauffant latéral pour
éviter la formation de condensation et
des dégâts subséquents (voir « Prépa-
ration des appareils de réfrigération »).
Les charnières des appareils ne
doivent pas être adjacentes, sinon
les portes de l’appareil se heurte-
raient et s’abîmeraient si elles sont
ouvertes simultanément.
L’ajout du panneau chauffant latéral
augmente la consommation élec-
trique.

fr - Sécurisation d’une combinaison côte-à-côte
14
Préparation des appareils de
réfrigération
Placez les deux appareils de réfrigé-
ration l'un à côté de l'autre dans les
positions requises, en laissant un pe-
tit espace entre eux.
N'enlevez pas les séparateurs de
l'intérieur des appareils.
Retirez les plaques de fixation des
côtés de la poignée sur les deux ap-
pareils.
Fixez les moitiés de charnière four-
nies sur les deux appareils.
Fixez les pattes de fixation sur les
deux appareils. Revérifiez la position
des deux appareils.

fr - Sécurisation d’une combinaison côte-à-côte
15
Pose du panneau chauffant la-
téral
Le panneau chauffant latéral doit être
fixé sur le côté droit de l'appareil situé à
gauche (vu de l'avant).
Insérez les chevilles dans leurs trous
respectifs dans le panneau chauffant
latéral (1).
Retirez la pellicule protectrice du ru-
ban adhésif (2).
Gardez un espace entre le bas du
panneau chauffant latéral et le bas de
l'appareil et insérez les chevilles dans
les trous du haut (3).
Pressez le panneau chauffant latéral
contre l'appareil du haut en bas, et
insérez les chevilles dans les trous in-
férieurs (4).
Desserrez la vis sur le cache prise (5).
Déposez le cache (6).
Branchez le câble d'alimentation (7).
Reposez le cache (8).
Revissez la vis sur le cache prise (9).
11.
Desserrez légèrement les vis à l'ar-
rière de l'appareil (10).
Poussez le cache câble fourni dans
les fentes du panneau chauffant laté-
ral.
Accrochez le cache câble sur les vis
à l'arrière de l'appareil (11).
Serrez maintenant les vis (12).

fr - Sécurisation d’une combinaison côte-à-côte
16
Joindre les appareils de réfri-
gération
Rapprochez les appareils à l’arrière
jusqu’à ce que les moitiés de char-
nière s’engagent.
Insérez les goupilles dans les moitiés
de charnière à partir du haut.
Rapprochez les appareils autant que
possible à l'avant.
Rapprochez davantage les deux ap-
pareils à l’avant à l'aide d'une clé à
tubes.
Par l'avant, poussez la plus longue
des deux barrettes métalliques four-
nies dans la patte de fixation infé-
rieure. S'il le faut, utilisez un marteau.

fr - Sécurisation d’une combinaison côte-à-côte
17
Retirez les deux vis du dessus des
appareils.
Utilisez ces vis pour fixer les supports
anti-basculement fournis.
Les deux supports anti-basculement
se trouvent dans la trousse de jux-
taposition de l'appareil de réfrigéra-
tion.
Rapprochez les deux supports anti-
basculement à l'aide d'une clé à
tubes.
Du haut, insérez la plus courte des
barrettes métalliques fournies dans
les pattes de fixation. S'il le faut, utili-
sez un marteau.
Desserrez maintenant à nouveau les
vis sur le dessus des appareils et dé-
posez les deux supports anti-bascu-
lement.

fr - Sécurisation d’une combinaison côte-à-côte
18
Vous aurez besoin des supports anti-
basculement pour fixer l'appareil dans
la niche d'encastrement.
Revissez les vis sur le dessus des ap-
pareils.
Conseil : Vous pouvez désormais pour-
suivre le montage des appareils. Res-
pectez à cet effet le mode d'emploi et
les instructions d'installation fournis
pour chacun des appareils.
Insérez la baguette couvre-joint dans
l'espace entre les appareils de réfri-
gération. Vous venez de terminer le
montage de l'ensemble côte à côte.

9 Independence Way
Princeton, NJ 08540
Phone:
Fax:
www.mieleusa.com
U.S.A.
Miele, Inc.
National Headquarters
Please have the model and serial number
of your appliance available when
contacting Technical Service.
Canada
Importer
Miele Limited
Headquarters and Miele Centre
800-843-7231
609-419-4298
Technical Service & Support
Phone:
Fax:
[email protected]
161 Four Valley Drive
Vaughan, ON L4K 4V8
www.miele.ca
800-999-1360
888-586-8056
Customer Care Centre
Phone:
[email protected]
800-565-6435
905-532-2272
International Headquarters
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Germany
2019M.-Nr. 11 093 710 / 04
