Milwaukee 5625-20 User manual

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND

OPERATOR'S MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET

BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y

ENTENDER EL MANUAL DEL OPERADOR.

HEAVY-DUTY ROUTERS

TOUPIES EXTRA-ROBUSTES

BURILADORAS PARA SERVICIO PESADO

FPO

Catalog No.

No de Cat.

Catálogo No.

5625-20

2 3

the plug in any way. Double insula-

tion eliminates the need for the

three wire grounded power cord and

grounded power supply system.

6. Avoid body contact with grounded

surfaces such as pipes, radiators,

ranges and refrigerators. There is

an increased risk of electric shock if

your body is grounded.

7. Do not expose power tools to rain

or wet conditions. Water entering a

power tool will increase the risk of elec-

tric shock.

8. Do not abuse the cord. Never use

the cord to carry the tools or pull

the plug from an outlet. Keep cord

away from heat, oil, sharp edges

or moving parts. Replace damaged

cords immediately. Damaged cords

increase the risk of electric shock.

9. When operating a power tool out-

side, use an outdoor extension

cord marked “W-A” or “W”. These

cords are rated for outdoor use and

reduce the risk of electric shock.

1. Keep your work area clean and

well lit. Cluttered benches and dark

areas invite accidents.

2. Do not operate power tools in ex-

plosive atmospheres, such as in

the presence of flammable liq-

uids, gases, or dust. Power tools

create sparks which may ignite the dust

or fumes.

3. Keep bystanders, children, and

visitors away while operating a

power tool. Distractions can cause

you to lose control. Protect others in

the work area from debris such as

chips and sparks. Provide barriers or

shields as needed.

4. Grounded tools must be plugged

into an outlet properly installed

and grounded in accordance with

all codes and ordinances. Never

remove the grounding prong or

modify the plug in any way. Do not

use any adaptor plugs. Check with

a qualified electrician if you are in

doubt as to whether the outlet is

properly grounded. If the tools

should electrically malfunction or break

down, grounding provides a low resis-

tance path to carry electricity away

from the user.

5. Double Insulated tools are

equipped with a polarized plug

(one blade is wider than the other).

This plug will fit in a polarized out-

let only one way. If the plug does

not fit fully in the outlet, reverse

the plug. If it still does not fit, con-

tact a qualified electrician to install

a polarized outlet. Do not change

10. Stay alert, watch what you are do-

ing, and use common sense when

operating a power tool. Do not use

tool while tired or under the influ-

ence of drugs, alcohol, or medica-

tion. A moment of inattention while op-

erating power tools may result in seri-

ous personal injury.

11. Dress properly. Do not wear loose

clothing or jewelry. Contain long

hair. Keep your hair, clothing, and

gloves away from moving parts.

Loose clothes, jewelry, or long hair can

be caught in moving parts.

WORK AREA

ELECTRICAL SAFETY

PERSONAL SAFETY

WARNING!

READ AND UNDERSTAND ALL INSTRUCTIONS

Failure to follow all instructions listed below, may result in

electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

GENERAL SAFETY RULES

12. Avoid accidental starting. Be sure

switch is off before plugging in.

Carrying tools with your finger on the

switch or plugging in tools with the

switch on invites accidents.

13. Remove adjusting keys or

wrenches before turning the tool

on. A wrench or a key that is left at-

tached to a rotating part of the tool may

result in personal injury.

14. Do not overreach. Keep proper

footing and balance at all times.

Proper footing and balance enables

better control of the tool in unexpected

situations.

15. Use safety equipment. Always

wear eye protection. Dust mask,

non-skid safety shoes, hard hat, or

hearing protection must be used for ap-

propriate conditions.

16. Use clamps or other practical way

to secure and support the

workpiece to a stable platform.

Holding the work by hand or against

your body is unstable and may lead to

loss of control.

17. Do not force tool. Use the correct

tool for your application. The cor-

rect tool will do the job better and safer

at the rate for which it is designed.

18. Do not use tool if switch does not

turn it on or off. Any tool that cannot

be controlled with the switch is dan-

gerous and must be repaired.

19. Disconnect the plug from the

power source before making any

adjustments, changing accesso-

ries, or storing the tool. Such pre-

ventive safety measures reduce the

risk of starting the tool accidentally.

20. Store idle tools out of reach of chil-

dren and other untrained persons.

Tools are dangerous in the hands of

untrained users.

21. Maintain tools with care. Keep cut-

ting tools sharp and clean. Properly

maintained tools with sharp cutting edge

are less likely to bind and are easier to

control. Do not use a damaged tool.

Tag damaged tools “Do not use” until

repaired.

TOOL USE AND CARE

SERVICE

22. Check for misalignment or bind-

ing of moving parts, breakage of

parts, and any other condition that

may affect the tool’s operation. If

damaged, have the tool serviced

before using. Many accidents are

caused by poorly maintained tools.

23. Use only accessories that are rec-

ommended by the manufacturer

for your model. Accessories that may

be suitable for one tool, may become

hazardous when used on another tool.

24. Tool service must be performed

only by qualified repair personnel.

Service or maintenance performed by

unqualified personnel could result in a

risk of injury.

25. When servicing a tool, use only

identical replacement parts.

Follow instructions in the Mainte-

nance section of this manual. Use

of unauthorized parts or failure to fol-

low Maintenance Instructions may cre-

ate a risk of electric shock or injury.

4 5

1. Hold tool by insulated gripping surfaces when performing an operation where

the cutting tool may contact hidden wiring or its own cord. Contact with a “live”

wire will make exposed metal parts of tool “live” and shock the operator.

2. Maintain labels and nameplates. These carry important information. If

unreadable or missing, contact a

MILWAUKEE

service facility for a free replacement.

3. Always wear safety goggles and dust mask. Use only in a well ventilated

area. Using personal safety devices and in a safe environment reduce the risk for

injury.

4. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of

work. To reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specifically

designed to filter out microscopic particles.

5. Some woods contain preservatives that can be toxic. Take extra care to

prevent inhalation and skin contact when working with these materials. Request, and

follow, any safety information available from your material supplier.

6. Always make sure the workpiece is free from nails, screws and other

foreign objects. Keep the working edge away from the clamping surface.

Cutting these objects can cause loss of control of the tool and damage to the bit.

7. Never hold the workpiece in one hand and the tool in the other hand when

using the tool. Never place hands near or below cutting surface. Clamping

the material and guiding the tool with both hands is safer.

8. Never use dull or damaged bits. Sharp bits must be handled with care.

Damaged bits can break during use. Dull bits require more force to push the tool,

which could cause the bit to break. Damaged bits can throw carbide pieces and burn

the workpiece.

9. After changing the bit or making any adjustments, make sure the collet nut

and any other adjustment devices are securely tightened. Loose adjustment

devices can unexpectedly shift, causing loss of control. Loose rotating components

will be violently thrown. Watch for vibration or wobbling that could indicate an improp-

erly installed bit.

10. Maintain firm grip on router when starting motor to resist starting torque.

11. Always keep the power supply cord away from moving parts on the tool.

Keep the cord away from the direction of the cut.

12. Never start the tool when the bit is in contact with the material. The bit cutting

edge may grab the material causing loss of control of the tool.

13. Never lay the tool down until the bit has come to a complete stop. The

spinning bit can grab the surface and pull the tool out of your control.

14. Never touch the bit during or immediately after use. After use the bit may be

hot enough to burn bare skin.

SPECIFIC SAFETY RULES - ROUTERS FUNCTIONALDESCRIPTION

1. Depth adjustment screw

2. Motor release button

3. Locking lever

4. Scale

5. Depth adjustment knob

6. Variable speed dial

7. On/Off switch

8. Cord

9. Motor

10. Handle

11. Collet assembly

12. Sub-base

13. Base

No Load

RPM

Volts

120

Motor Only

Cat. No.

5625-29

Specifications

Amps

Motor/Base

Cat. No.

5625-20 10,000 - 22,000

6 7

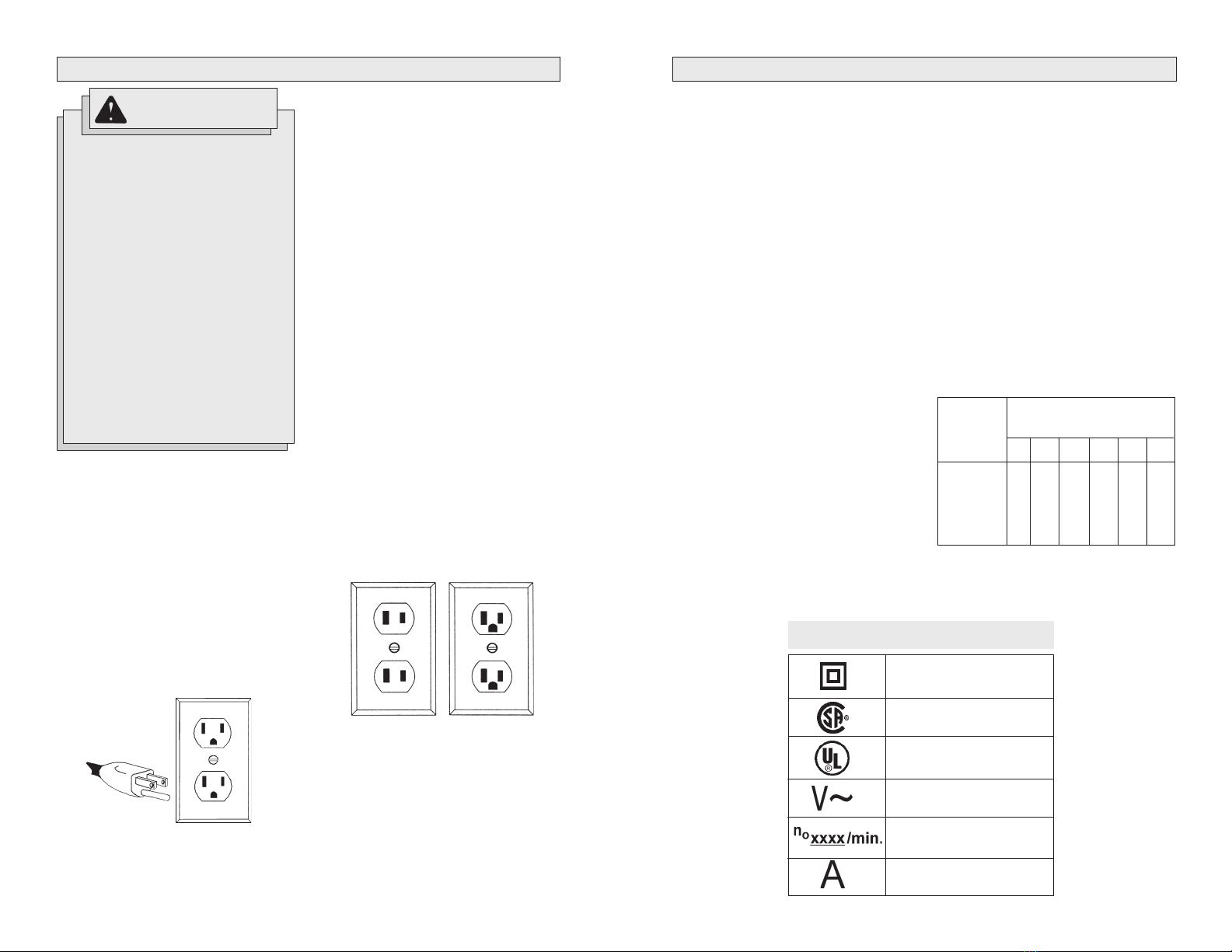

Grounded tools require a three wire ex-

tension cord. Double insulated tools can

use either a two or three wire extension

cord. As the distance from the supply out-

let increases, you must use a heavier

gauge extension cord. Using extension

cords with inadequately sized wire causes

a serious drop in voltage, resulting in loss

of power and possible tool damage. Refer

to the table shown to determine the re-

quired minimum wire size.

The smaller the gauge number of the wire,

the greater the capacity of the cord. For

example, a 14 gauge cord can carry a

higher current than a 16 gauge cord. When

using more than one extension cord to make

up the total length, be sure each cord con-

tains at least the minimum wire size re-

quired. If you are using one extension cord

for more than one tool, add the nameplate

amperes and use the sum to determine the

required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord out-

doors, be sure it is marked with the

suffix “W-A” (“W” in Canada) to indi-

cate that it is acceptable for outdoor

use.

• Be sure your extension cord is prop-

erly wired and in good electrical

condition. Always replace a damaged

extension cord or have it repaired by a

qualified person before using it.

• Protect your extension cords from

sharp objects, excessive heat and

damp or wet areas.

READ AND SAVE ALL INSTRUCTIONS FOR FUTURE USE.

Recommended Minimum Wire

Gauge for Extension Cords*

Extension Cord Length

* Based on limiting the line voltage drop to

five volts at 150% of the rated amperes.

Nameplate

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

25'

75'

100'

150'

50'

EXTENSIONCORDS

Amperes

Double Insulated

Symbology

Canadian Standards

Association

Underwriters

Laboratories, Inc.

Volts Alternating Current

No Load Revolutions

per Minute (RPM)

The grounding prong in the plug is con-

nected through the green wire inside the

cord to the grounding system in the tool.

The green wire in the cord must be the

only wire connected to the tool's ground-

ing system and must never be attached to

an electrically “live” terminal.

Your tool must be plugged into an appro-

priate outlet, properly installed and

grounded in accordance with all codes and

ordinances. The plug and outlet should look

like those in Figure A.

Double Insulated Tools:

Tools with Two Prong Plugs

Tools marked “Double Insulated” do not re-

quire grounding. They have a special

double insulation system which satisfies

OSHA requirements and complies with the

applicable standards of Underwriters Labo-

ratories, Inc., the Canadian Standard As-

sociation and the National Electrical Code.

Double Insulated tools may be used in ei-

ther of the 120 volt outlets shown in

Figures B and C.

Grounded Tools:

Tools with Three Prong Plugs

Tools marked “Grounding Required” have

a three wire cord and three prong ground-

ing plug. The plug must be connected to a

properly grounded outlet (See Figure A). If

the tool should electrically malfunction or

break down, grounding provides a low re-

sistance path to carry electricity away from

the user, reducing the risk of electric shock.

Fig. B Fig. C

Fig. A

Improperly connecting the

grounding wire can result in the

risk of electric shock. Check

with a qualified electrician if you

are in doubt as to whether the

outlet is properly grounded. Do

not modify the plug provided

with the tool. Never remove the

grounding prong from the plug.

Do not use the tool if the cord or

plug is damaged. If damaged,

have it repaired by a

MILWAUKEE

service facility before use. If the

plug will not fit the outlet, have a

proper outlet installed by a quali-

fied electrician.

GROUNDING

WARNING!

8 9

Installing the Bit

It is not necessary to remove the motor

from the base to install a collet assembly

or a bit. If removal of the base is desired,

see previous section. Always wipe wood

chips, dust or other foreign materials from

the collet shaft and collet assembly before

assembling.

Insert the collet assembly into the collet

shaft. Insert the bit shank into the collet as

follows:

Placing Motor into Base (Fig. 6)

1. Unplug tool. Make sure locking lever is

fully open.

2. Align depth adjustment screw on the

motor with hole on base.

3. Press and hold motor release button

and lower motor into base to desired

depth.

4. Release motor release button and push

in locking lever to fully closed position.

WARNING!

To reduce the risk of injury, wear

safety goggles or glasses with

side shields.

To reduce the risk of injury,

always unplug tool before

attaching or removing accesso-

ries or making adjustments.

Use only specifically

recommended accessories.

Others may be hazardous.

1. Insert the bit shank into the collet as

far as it will go.

2. Back the bit shank out slightly to avoid

bottoming out.

3. Be sure there is a minimum of 1/16"

between the bottom of the collet as-

sembly and the radius to the cutting

portion of the bit (Fig. 7).

4. Be sure that the collet is not clamped

to a fluted section on the bit shank.

The collet should be clamped to a solid

part on the bit shank.

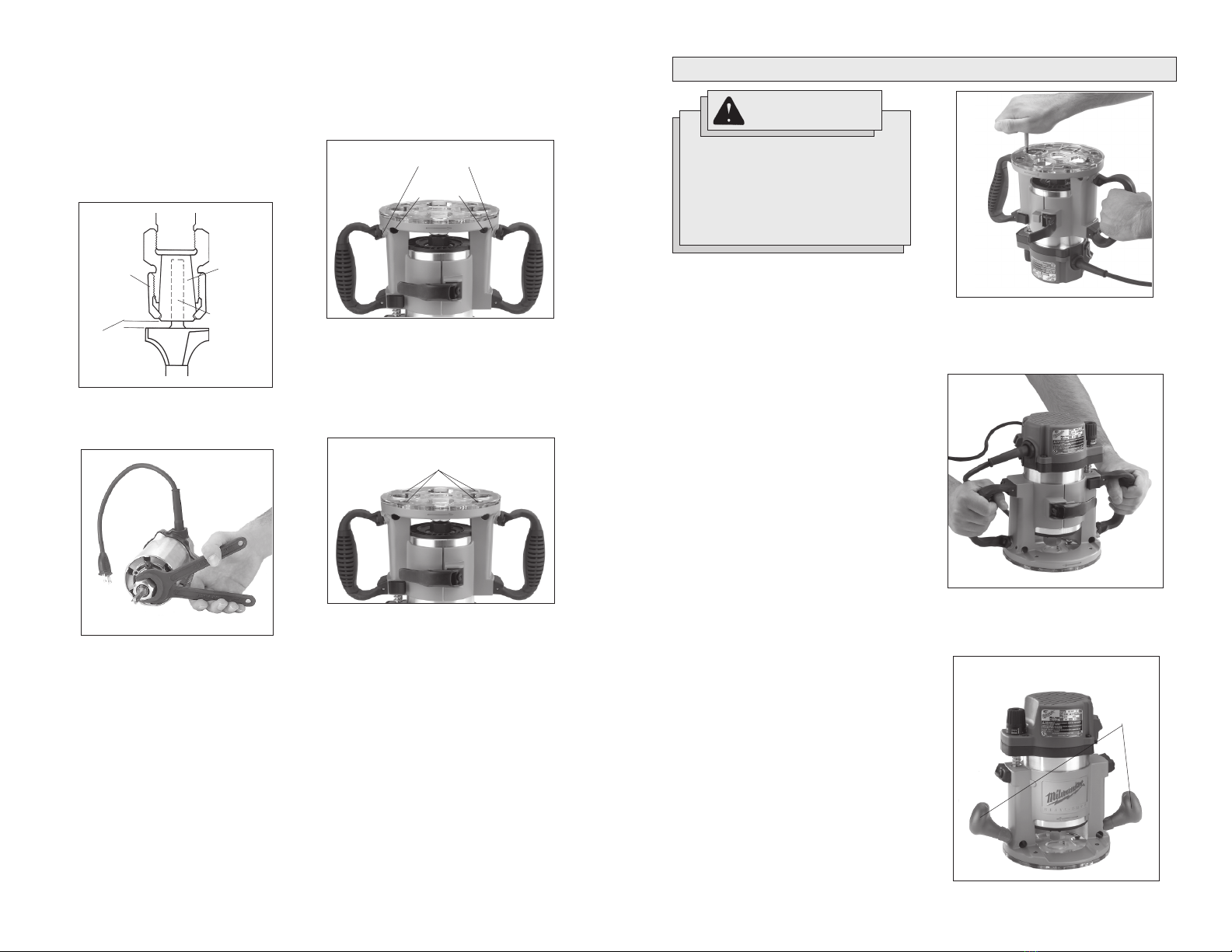

To tighten the bit in the collet assembly, use

two wrenches (Fig. 8).

NOTE: Never tighten a collet assembly with-

out inserting a bit shank of the proper size.

This may damage the collet.

Removing the Bit

1. Loosen the collet nut from the collet

shaft using two wrenches.

2. Once loose, unscrew the collet nut by

hand until it feels tight again.

3. Return to using the wrenches until the

bit shank can be pulled out.

Fig. 7

Minimum

1/16"

Bit shank

Collet

Collet nut

FPO

TOOL ASSEMBLY

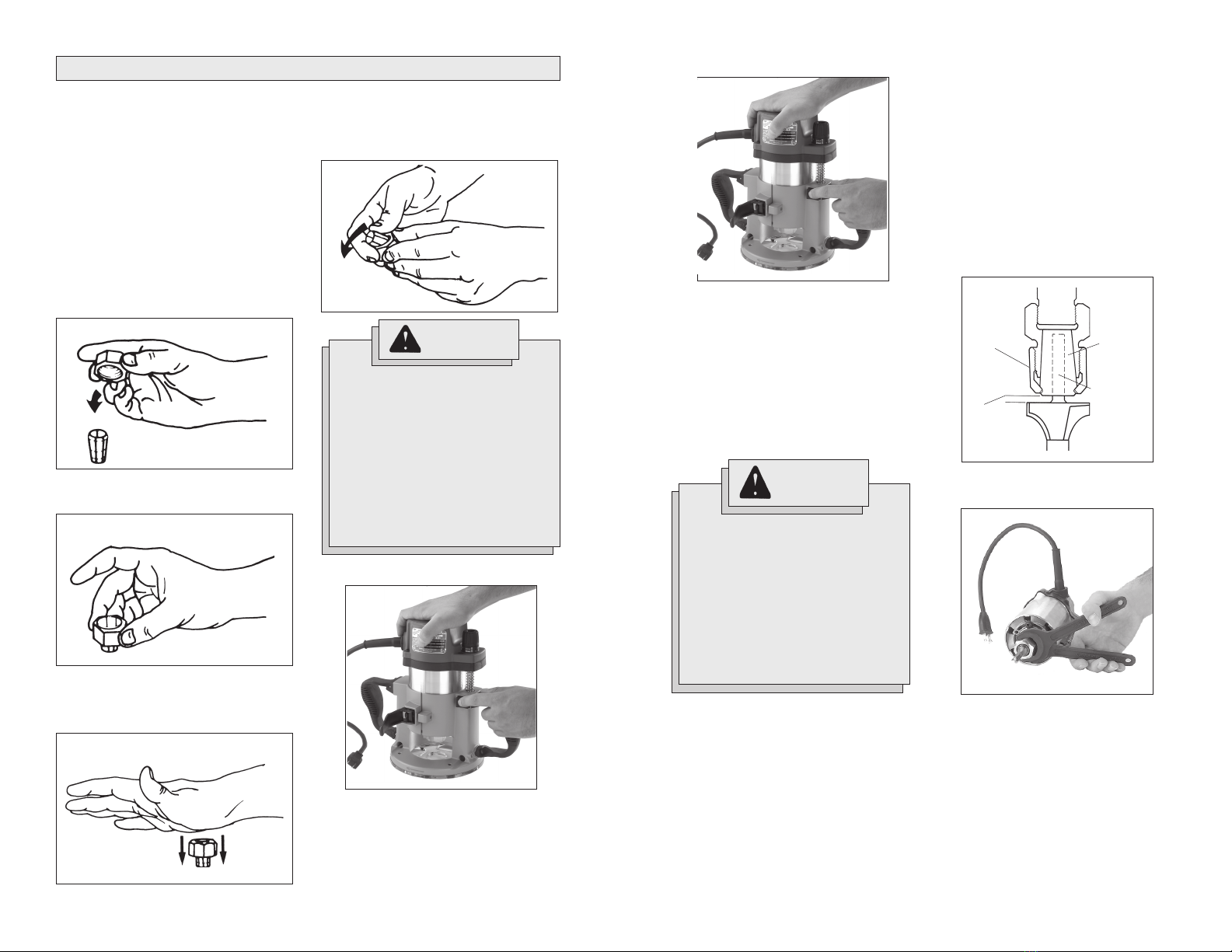

To remove collet from nut, hold nut firmly

with one hand and press the collet to one

side with the other hand (Fig. 4).

Collets

The collet must be attached to the collet

nut before it is put into the collet shaft. Be

sure that the size of the collet matches the

size of the bit shank being used. If the

wrong size bit shank is used, the collet

may break. For attaching or detaching the

collet nut to the collet, follow the illustrated

instructions on this page.

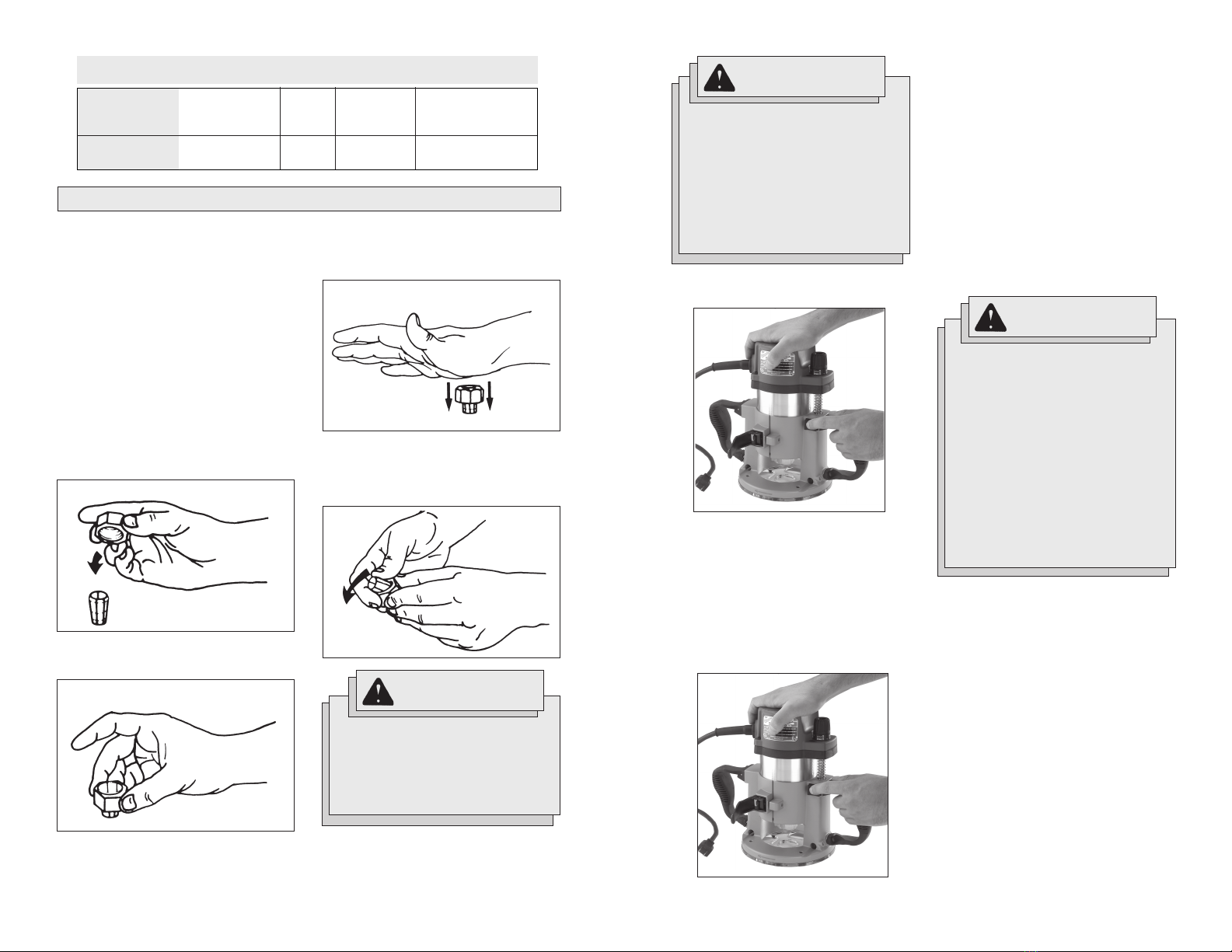

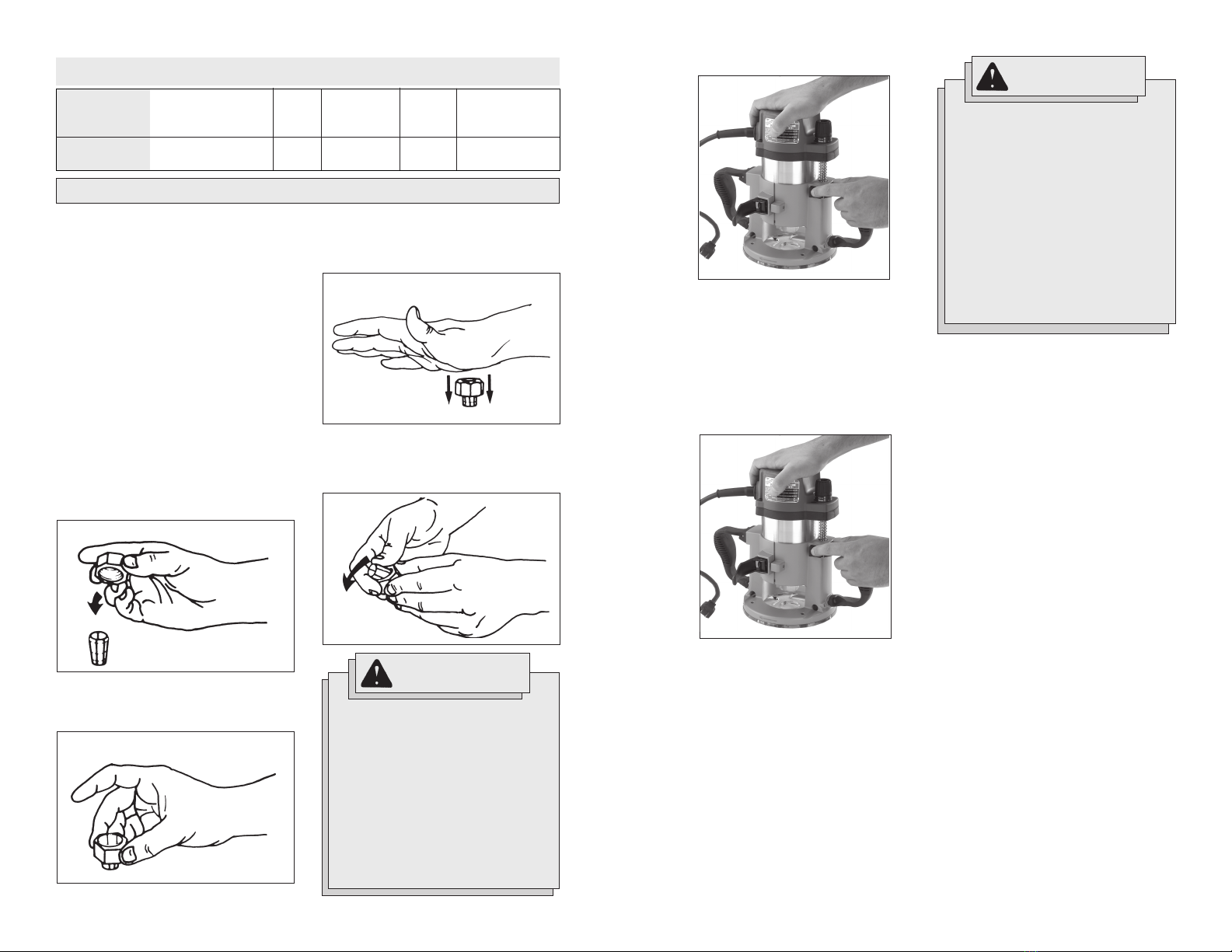

Attaching Collet to Collet Nut

To assemble, place the narrow end of the

collet on an even surface. Take the nut

and place it over the collet (Fig. 1).

Position nut squarely over collet with the

smaller opening of the nut facing up (Fig. 2).

Snap nut and collet together by firmly ap-

plying downward pressure into assembly

with palm of hand (Fig. 3).

Removing Motor from Base (Fig. 5)

WARNING!

To reduce the risk of injury,

always unplug tool before

attaching or removing accesso-

ries or making adjustments.

Pressing the motor release

button will cause the motor

housing to drop down, which may

cause personal injury or damage

to the tool or workpiece. Make

sure your hand is firmly on the

motor when pressing the button.

1. Unplug tool. Release locking lever to

fully open position.

2. Firmly grasp motor. Press and hold

motor release button and pull out

motor from base.

Fig. 8

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

10 11

Adjusting the Depth of Cut

The tool depth can be adjusted by using

the depth adjustment knob or a 3/8" socket

wrench.

When using the depth adjustment knob, fully

open the locking lever and rotate knob to

the desired depth of cut. One revolution of

the depth adjustment knob is equal to 0.2".

For fine adjustments less than 5/32", use

the independent scale on the depth ad-

justment knob.

For deeper cuts:

1. Align the "0" on the scale with the ar-

row on the tool.

2. Rotate depth adjustment knob clock-

wise to desired depth measurement.

For shallower cuts:

1. Align the desired depth measurement

with the arrow on the tool.

2. Rotate depth adjustment knob coun-

terclockwise to "0."

Push in locking lever to fully closed

position when finished adjusting.

When using a socket wrench, place the

router upside down on a flat surface and

fully open the locking lever. Insert a 3/8"

socket wrench into the hole on the base

and turn to desired depth (Fig. 11). Push in

locking lever to fully closed position.

OPERATION

WARNING!

Unplug the tool before changing

accessories or making

adjustments.

Never make adjustments while

the router is running.

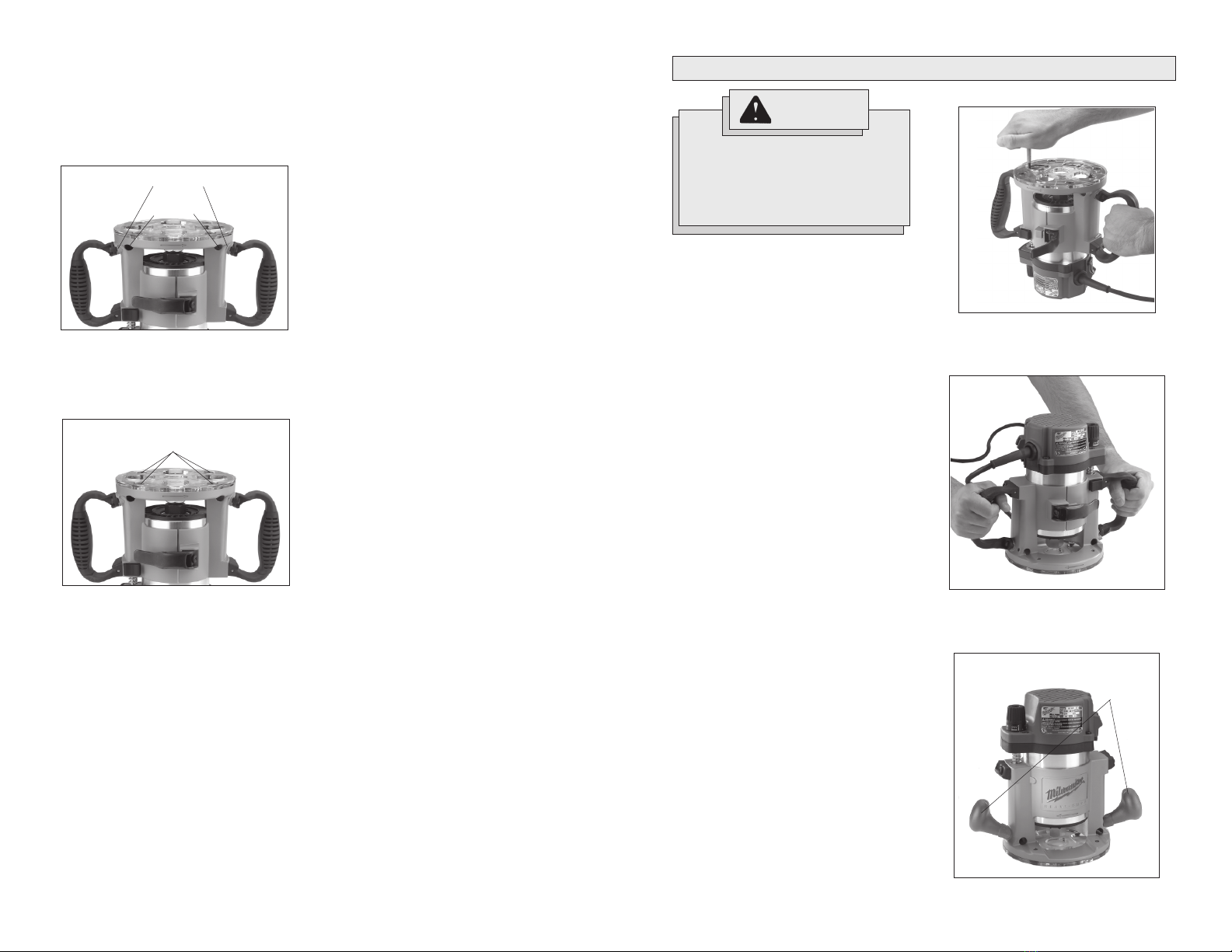

Installing/Removing Edge Guide

(Fig. 9)

To install an edge guide, loosen the two

rod screws. Insert the edge guide rods

into the rod holes and tighten the rod

screws.

Installing Templet Guide

To install a templet guide, insert guide into

the center hole of router base and secure

according to templet guide instructions.

NOTE: The sub-base provided with this

tool does not accept templet guides. An

accessory sub-base is available that

accepts 1-3/16" threaded inserts.

Installing/Removing Sub-base (Fig. 10)

To remove the sub-base, remove the

sub-base screws. To install the sub-base,

secure it with the sub-base screws.

Holding the Tool

This tool should be held using both handles

as shown (Fig. 12).

Fig. 9

Rod holes

Rod screws

Fig. 10 Sub-base screws

The tool may also be held using

ball grip handles supplied separately with

this tool (Fig. 13).

Fig. 11

Fig. 13 Ball grip

handles

Fig. 12

12 13

WARNING!

To reduce the risk of injury,

always wear eye protection.

To reduce the risk of explosion,

electric shock and property

damage, always check the work

area for hidden pipes and wires

before routing.

WARNING!

To reduce the risk of injury, avoid

"climb cutting." Climb cutting

increases the potential for loss of

control of the tool and damage to

the workpiece. If climb cutting

can not be avoided, use extreme

caution.

Making the Cut

The speed and depth of cut will depend

largely on the type of material being worked.

Keep the cutting pressure constant but do

not use excessive force on the router so

the motor speed slows excessively. It may

be necessary on exceptionally hard woods

or problem materials to make more than

one pass to get the desired depth of cut.

Before beginning the cut on the actual

workpiece, it is advisable to take a sample

cut on a scrap piece of lumber. This will

show you exactly how the cut will look as

well as enable you to check dimensions.

Always be sure the workpiece is secure

before routing. When routing edges, the

router should be held firmly down and

against the work using handles.

Since the cutter rotates clockwise, more

efficient cutting will be obtained if the router

is moved from left to right as you stand

facing the work. The arrows on the base

of the tool indicate the direction of bit rota-

tion. When working on the outside of an

edge, move router in a counterclockwise

direction (Fig. 15).

When working on an inside edge, move

the router in a clockwise direction (Fig. 16).

Starting and Stopping Router Motor

1. To start the motor, grasp the tool firmly

and push the On/Off switch to the "I"

position.

2. To stop the motor, push the On/Off

switch to the "O" position and place

the router so the bit is away from you.

Hold the tool until the bit stops turning.

Electronic Overload Protection

This tool is equipped with an electronic

overload protection feature.

If the motor shuts off during use, push the

On/Off switch to the "O" position for three

(3) seconds. This will reset the electron-

ics in the tool. Push the On/Off switch to

the "I" to continue use.

Fig. 16

Direction

of feed

WARNING!

To reduce the risk of injury, wear

safety goggles or glasses with

side shields.

To reduce the risk of injury, keep

hands, body and cord away from

the bit and all moving parts.

Before plugging the tool into a

power outlet, make sure the on/

off switch is in the "O" position.

Moving the router in the opposite direction

is known as "climb cutting."

Fig. 15

Bit rotation

Router feed

Top view

Work

Soft Start

The Soft-Start feature reduces the amount

of torque reaction to the tool and the user.

This feature gradually increases the motor

speed up from zero to the speed set by

the variable speed dial.

Feedback Control

The electronic speed control system

allows the tool to maintain constant speed

between no-load and load conditions.

Fig. 14

Using the Variable Speed Dial

The variable speed dial allows the user to

adjust the rotating speed (RPM) of the tool.

Variable speed dial settings range from

numbers (7) seven through (1) one. Higher

numbers correspond to higher speeds and

lower number correspond to lower

speeds.

To change the speed, set the variable

speed control dial to the desired number

(Fig 14).

14 15

WARRANTY

For a complete listing of accessories refer to your

MILWAUKEE

Electric Tool catalog. To

obtain a catalog, contact your local distributor or a service center listed on the back cover

of this operator’s manual.

ACCESSORIES

WARNING!

To reduce the risk of injury,

always unplug the tool before

attaching or removing

accessories. Use only specifically

recommended accessories.

Others may be hazardous.

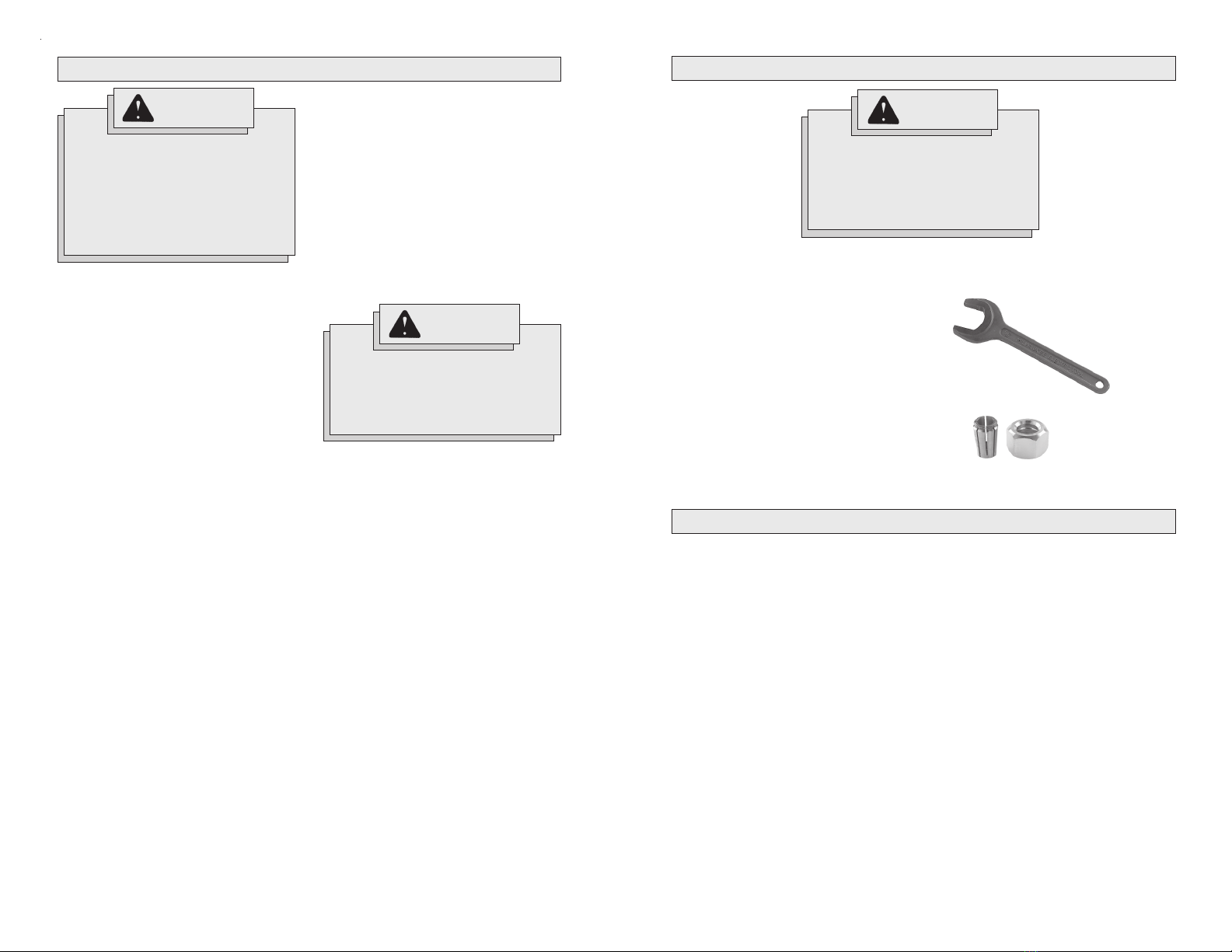

Wrench

1-1/8" forged-steel, open-end wrench.

Collet Assemblies

1. 1/4" collet with collet nut.

2. 1/2" collet with collet nut.

Maintaining Tools

Keep your tool in good repair by adopting a

regular maintenance program. Before use,

examine the general condition of your tool.

Inspect guards, switches, tool cord set and

extension cord for damage. Check for

loose screws, misalignment, binding of

moving parts, improper mounting, broken

parts and any other condition that may af-

fect its safe operation. If abnormal noise

or vibration occurs, turn the tool off imme-

diately and have the problem corrected

before further use. Do not use a damaged

tool. Tag damaged tools “DO NOT USE” until

repaired (see “Repairs”).

Under normal conditions, relubrication is

not necessary until the motor brushes

need to be replaced. After six months to

one year, depending on use, return your

tool to the nearest

MILWAUKEE

service

facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning

(gears, spindles, bearings, housing,

etc.)

• Electrical inspection (switch, cord,

armature, etc.)

• Testing to assure proper mechanical

and electrical operation

WARNING!

To reduce the risk of injury,

always unplug your tool before

performing any maintenance.

Never disassemble the tool or try

to do any rewiring on the tool's

electrical system. Contact a

MILWAUKEE

service facility for

ALL repairs.

MAINTENANCE

Cleaning

Clean dust and debris from vents. Keep

the tool handles clean, dry and free of oil

or grease. Use only mild soap and a damp

cloth to clean your tool since certain clean-

ing agents and solvents are harmful to plas-

tics and other insulated parts. Some of

these include: gasoline, turpentine, lacquer

thinner, paint thinner, chlorinated cleaning

solvents, ammonia and household deter-

gents containing ammonia. Never use flam-

mable or combustible solvents around

tools.

Repairs

If your tool is damaged, return the entire

tool to the nearest service center listed on

the back cover of this operator’s manual.

WARNING!

To reduce the risk of injury,

electric shock and damage to the

tool, never immerse your tool in

liquid or allow a liquid to flow

inside the tool.

Every

MILWAUKEE

product is warranted to be free from defects in material and workman-

ship.

MILWAUKEE

will repair or replace any product which examination proves to be defec-

tive in material or workmanship.

Limitations: This warranty does not cover: 1) repairs made or attempted by other than

MILWAUKEE

Authorized Service Station personnel; 2) normal wear and

tear; 3) abuse; 4) misuse; 5) improper maintenance; 6) continued use after partial failure;

7) tools that have been modified; or product used with an improper accessory.

Battery Packs are warranted for one (1) year from the date of purchase.

Should a problem develop, return the complete product to any

MILWAUKEE

Factory

Service Center or

MILWAUKEE

Authorized Service Station, freight prepaid and insured. If

inspection shows the problem is caused by a defect in material or workmanship, all

repairs or a replacement will be made at no charge and the product will be returned,

transportation prepaid. No other warranty, written or verbal, is authorized.

THE REPAIRAND REPLACEMENT REMEDIES DESCRIBED HEREINARE EXCLUSIVE. IN NO

EVENT SHALL

MILWAUKEE

BE LIABLE FOR ANY INCIDENTAL, SPECIAL, OR CONSE-

QUENTIAL DAMAGES, INCLUDING LOSS OF PROFITS.

THIS WARRANTYIS IN LIEU OFALL OTHER WARRANTIES, EXPRESSED OR IMPLIED WHETHER

FOR MERCHANTABILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.

This warranty gives you specific legal rights. You may also have other rights that

vary from state to state. In those states that do not allow the exclusion of implied

warranties or limitations of incidental or consequential damages, the above limi-

tations or exclusions may not apply to you.

16 17

VOUS DEVEZ LIRE ET COMPRENDRE TOUTES

LESINSTRUCTIONS

Le non-respect, même partiel, des instructions ci-après entraîne

un risque de choc électrique, d'incendie et/ou de blessures graves.

CONSERVEZ CES INSTRUCTIONS

1. Veillez à ce que l’aire de travail soit

propre et bien éclairée. Le désordre

et le manque de lumière favorisent les

accidents.

2. N’utilisez pas d’outils électriques

dans une atmosphère explosive,

par exemple en présence de

liquides, de gaz ou de poussières

inflammables. Les outils électriques

créent des étincelles qui pourraient

enflammer les poussières ou les

vapeurs.

3. Tenez à distance les curieux, les

enfants et les visiteurs pendant

que vous travaillez avec un outil

électrique. Ils pourraient vous distraire

et vous faire faire une fausse manoeu-

vre. Installez des barrières ou des

écrans protecteurs si nécessaire.

RÈGLES DE SÉCURITÉ GÉNÉRALES

4. Les outils mis à la terre doivent

être branchés dans une prise de

courant correctement installée et

mise à la terre conformément à

tous les codes et règlements

pertinents. Ne modifiez jamais la

fiche de quelque façon que ce soit,

par exemple en enlevant la broche

de mise à la terre. N’utilisez pas

d’adaptateur de fiche. Si vous

n’êtes pas certain que la prise de

courant est correctement mise à

la terre, adressez-vous à un

électricien qualifié. En cas de

défaillance ou de défectuosité électrique

de l’outil, une mise à la terre offre un

trajet de faible résistance à l’électricité

qui autrement risquerait de traverser

l’utilisateur.

5. Les outils à double isolation sont

équipés d’une fiche polarisée (une

des lames est plus large que

l’autre), qui ne peut se brancher

que d’une seule façon dans une

prise polarisée. Si la fiche n’entre

pas parfaitement dans la prise,

inversez sa position ; si elle n’entre

toujours pas bien, demandez à un

électricien qualifié d’installer une

prise de courant polarisée. Ne

modifiez pas la fiche de l’outil. La

double isolation élimine le besoin d’un

cordon d’alimentation à trois fils avec

mise à la terre ainsi que d’une prise de

courant mise à la terre.

6. Évitez tout contact corporel

avec des surfaces mises à la terre

(tuyauterie, radiateurs, cuisinières,

réfrigérateurs, etc.). Le risque de

choc électrique est plus grand si votre

corps est en contact avec la terre.

7. N’exposez pas les outils

électriques à la pluie ou à l’eau. La

présence d’eau dans un outil électrique

augmente le risque de choc électrique.

8. Ne maltraitez pas le cordon. Ne

transportez pas l’outil par son cor-

don et ne débranchez pas la fiche

en tirant sur le cordon. N’exposez

pas le cordon à la chaleur, à des

huiles, à des arêtes vives ou à des

pièces en mouvement. Remplacez

immédiate-ment un cordon

endommagé. Un cordon endommagé

augmente le risque de choc électrique.

9. Lorsque vous utilisez un outil

électrique à l’extérieur, employez

un prolongateur pour l’extérieur

marqué « W-A » ou « W ». Ces cor-

dons sont faits pour être utilisés à

l’extérieur et réduisent le risque de choc

électrique.

AVERTISSEMENT!

AIRE DE TRAVAIL

SÉCURITÉ DES ÉLECTRIQUE

10. Restez alerte, concentrez-vous sur

votre travail et faites preuve de

jugement. N’utilisez pas un outil

électrique si vous êtes fatigué ou

sous l’influence de drogues,

d’alcool ou de médicaments. Un in-

stant d’inattention suffit pour entraîner

des blessures graves.

11. Habillez-vous convenablement. Ne

portez ni vêtements flottants ni

bijoux. Confinez les cheveux longs.

N’approchez jamais les cheveux,

les vêtements ou les gants des

pièces en mouvement. Des

vêtements flottants, des bijoux ou des

cheveux longs risquent d’être happés

par des pièces en mouvement.

12. Méfiez-vous d’un démarrage

accidentel. Avant de brancher

l’outil, assurez-vous que son

interrupteur est sur ARRÊT. Le fait

de transporter un outil avec le doigt sur

la détente ou de brancher un outil dont

l’interrupteur est en position MARCHE

peut mener tout droit à un accident.

13. Enlevez les clés de réglage ou de

serrage avant de démarrer l’outil.

Une clé laissée dans une pièce tournante

de l’outil peut provoquer des blessures.

14. Ne vous penchez pas trop en avant.

Maintenez un bon appui et restez

en équilibre en tout temps. Un

bonne stabilité vous permet de mieux

réagir à une situation inattendue.

15. Utilisez des accessoires de

sécurité. Portez toujours des lu-

nettes ou une visière. Selon les con-

ditions, portez aussi un masque

antipoussière, des bottes de sécurité

antidérapantes, un casque protecteur

et/ou un appareil antibruit.

16. Immobilisez le matériau sur une sur-

face stable au moyen de brides ou

de toute autre façon adéquate. Le fait

de tenir la pièce avec la main ou contre

votre corps offre une stabilité insuffisante

et peut amener un dérapage de l’outil.

17. Ne forcez pas l’outil. Utilisez l’outil

approprié à la tâche. L’outil correct

fonctionne mieux et de façon plus

sécuritaire. Respectez aussi la vitesse de

travail qui lui est propre.

18. N’utilisez pas un outil si son

interrupteur est bloqué. Un outil que

vous ne pouvez pas commander par

son interrupteur est dangereux et doit

être réparé.

19. Débranchez la fiche de l’outil avant

d’effectuer un réglage, de changer

d’accessoire ou de ranger l’outil.

De telles mesures préventives de

sécurité réduisent le risque de

démarrage accidentel de l’outil.

20. Rangez les outils hors de la portée

des enfants et d’autres personnes

inexpérimentées. Les outils sont

dangereux dans les mains d’utilisateurs

novices.

21. Prenez soin de bien entretenir les

outils. Les outils de coupe doivent

être toujours bien affûtés et

propres. Des outils bien entretenus,

dont les arêtes sont bien tranchantes,

sont moins susceptibles de coincer et

plus faciles à diriger. N’utilisez pas un

outil défectueux. Fixez-y une étiquette

marquée « Hors d’usage » jusqu’à ce

qu’il soit réparé.

22. Soyez attentif à tout désalignement

ou coincement des pièces en

mouvement, à tout bris ou à toute

autre condition préjudiciable au

bon fonctionnement de l’outil. Si

vous constatez qu’un outil est

endommagé, faites-le réparer

avant de vous en servir. De nombreux

accidents sont causés par des outils en

mauvais état.

23. N’utilisez que des accessoires que

le fabricant recommande pour

votre modèle d’outil. Certains

accessoires peuvent convenir à un outil,

mais être dangereux avec un autre.

24. La réparation des outils électriques

doit être confiée à un réparateur

qualifié. L’entretien ou la réparation d’un

outil électrique par un amateur peut avoir

des conséquences graves.

25. Pour la réparation d’un outil,

n’employez que des pièces de

rechange d’origine. Suivez les di-

rectives données à la section

« Réparation » de ce manuel. L’emploi

de pièces non autorisées ou le

non-respect des instructions d’entretien

peut créer un risque de choc électrique

ou de blessures.

SÉCURITÉ DES PERSONNES

RÉPARATION

UTILISATION ET ENTRETIEN

DES OUTILS

18 19

RÈGLES DE SÉCURITÉ PARTICULIÈRE

1. Tenez l’outil par ses parties isolées lorsqu’il y a risque de contact de l’outil

avec des fils sous tension ou même, le cordon de l’outil. Le contact d’une

partie métallique de l’outil avec un fil sous tention comporte un risque de choc électrique.

2. Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles

contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les

remplacer gratuitement à un centre de service

MILWAUKEE

accrédité.

3. Portez toujours des lunettes à coques latérales et un masque antipoussière.

Utilisez l’outil dans un endroit bien aéré. L’emploi d’équipement de sécurité et le choix

d’un environnement sain réduisent les risques de blessures.

4. AVERTISSEMENT! La poussière degage par perçage, sclage, perçage et autres

travaux de construction contient des substances chimiques reconnues comme pouvant

causer le cancer, des malformations congénitales ou d’autres troubles de reproduc-

tion. Voici quelques exemples de telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.

Les risque associés à l’exposition à ces substances varient, dépendant de la fréquence

des travaux. Afin de minimiser l’exposition à ces substances chimiques, assurez-

vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel

un masque antipoussière spécifiquement conçu pour la filtration de particules

microscopiques.

5. Certains bois contiennent des préservatifs qui peuvent être toxiques.

Prenez les mesures nécessaires pour éviter l’inhalation et le contact avec la peau

lorsque vous travaillez avec de tels matériaux. Exigez de connaître l’information de

sécurité disponible auprès de votre fournisseur de matériaux et conformez-vous aux

instructions.

6. Assurez-vous que le matériau est exempt de clous, vis, et autres objets.

Veillez à ce que le rebord du matériau dépasse amplement la surface

d’appui sous le matériau. Le contact de l’outil avec la surface d’appui peut causer

un perte de maîtrise et endommager l’outi.

7. Lorsque vous travaillez avec la toupie, ne tenez pas le matériau d’une main

et l’outil de l’autre. Ne placez jamais les mains près ou en dessous de la

surface à couper. La fixation du matériau et la maîtrise de l’outil à deux mains sont

plus sécuritaires.

8. N’utilisez jamais une mèche émoussée ou endommagée. Les mèches

bien affûtées doivent être manipulées avec soin. Les mèches

endommagées peuvent se briser durant le perçage. Les mèches émoussées

requièrent plus de pression sur la mèche et pourraient entraîner un bris. Les mèches

endommagées peuvent projeter des particules de carbure et brûler la surface du

matériau.

9. Après un changement de mèche ou un réglage, assurez-vous que l’écrou

de douille de serrage et tous les autres dispositifs de serrage sont serrés

à fond. Un réglage lâche peut entraîner un glissement inattendu et une perte de

maîtrise. Les composants rotatifs lâches seront violemment éjectés. Surveillez les

vibrations ou la nutation qui pourraient indiquer que la mèche n’est pas correctement

installée.

10. Pour résister au couple de démarrage, assurez une solide prise de la

toupie lorsque vous mettez le moteur en marche.

11. Gardez toujours le cordon électrique à l’écart des pièces de l’outil en

mouvement. Gardez le cordon à l’écart de la ligne de coupe.

12. Ne mettez pas le moteur en marche lorsque la mèche est en contact avec

le matériau, le tranchant de la mèche peut agripper le matériau et entraîner une perte

de maîtrise de l’outil.

13. Ne posez pas l’outil avant que la mèche ne soit complètement immobile. Un

mèche en mouvement peut agripper le matériau et entraîner une perte de maîtrise.

14. Ne touchez pas à la mèche durant ou immédiatement après l’usage. Après

l’usage, la mèche peut être assez chaude pour causer une brûlure sur la peau nue.

DESCRIPTIONFONCTIONNELLE

1. Vis de réglage de

profondeur

2. Bouton de dégagement du

moteur

3. Levier de verrouillage

4. Échelle

5. Bouton de réglage de

profondeur

6. Cadran de vitesse

variable

7. Interrupteur On-Off

8. Cordon

9. Moteur

10. Poignée

11. Douille de serrage

12. Embase

13. Socle

20 21

Si l’emploi d’un cordon de rallonge est

nécessaire, un cordon à trois fils doit être

employé pour les outils mis à la terre. Pour

les outils à double isolation, on peut em-

ployer indifféremment un cordon de

rallonge à deux ou trois fils. Plus la longueur

du cordron entre l’outil et la prise de cou-

rant est grande, plus le calibre du cordon

doit être élevé. L’utilisation d’un cordon de

rallonge incorrectement calibré entraîne

une chute de voltage résultant en une perte

de puissance qui risque de détériorer l’outil.

Reportez-vous au tableau ci-contre pour

déterminer le calibre minimum du cordon.

Moins le calibre du fil est élevé, plus sa

conductivité est bonne. Par exemple, un

cordon de calibre 14 a une meilleure

conductivité qu’un cordon de calibre 16.

Lorsque vous utilisez plus d’une rallonge

pour couvrir la distance, assurez-vous que

chaque cordon possède le calibre minimum

requis. Si vous utilisez un seul cordon pour

brancher plusieurs outils, additionnez le

chiffre d’intensité (ampères) inscrit sur la

fiche signalétique de chaque outil pour

obtenir le calibre minimal requis pour le

cordon.

CORDONS DE RALLONGE

LISEZ ATTENTIVEMENT CES

INSTRUCTIONS ET

CONSERVEZ-LES POUR LES

CONSULTER AU BESOIN.

Directives pour l’emploi des cordons

de rallonge

•Si vous utilisez une rallonge à

l’extérieur, assurez-vous qu’elle est

marquée des sigles « W-A » (« W » au

Canada) indiquant qu’elle est adéquate

pour usage extérieur.

• Assurez-vous que le cordon de

rallonge est correctement câblé et en

bonne condition. Remplacez tout cor-

don derallonge détérioré ou faites-le

remettre en état par une personne

compétente avant de vous en servir.

• Tenez votre cordon de rallonge à l’écart

des objets ranchants, des sources de

grande chaleur et des endroits humides

ou mouillés.

Calibres minimaux recommandés

pour les cordons de rallonge*

Longueur du cordon de

rallonge (m)

Fiche

signalétique

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0

12,1 - 15,0

15,1 - 20,0

7,6

22,8

45,7

60,9

15,2

30,4

* Basé sur sur une chute de voltage limite

de 5 volts à 150% de l’intensité moyenne

de courant.

Outils mis à la terre :

Outils pourvus d’une fiche de

cordon à trois dents

Les outils marqués « Mise à la terre

requise» sont pourvus d’un cordon à trois

fils dont la fiche a trois dents. La fiche du

cordon doit être branchée sur une prise

correctement mise à la terre (voir

Figure A). De cette façon, si une

défectuosité dans le circuit électrique de

l’outil survient, le relais à la terre fournira

un conducteur à faible résistance pour

décharger le courant et protéger

l’utilisateur contre les risques de choc

électrique.

La dent de mise à la terre de la fiche est

reliée au système de mise à la terre de

l’outil via le fil vert du cordon. Le fil vert du

cordon doit être le seul fil raccordé à un

bout au système de mise à la terre de l’outil

et son autre extrémité ne doit jamais être

raccordée à une borne sous tension

électrique.

Votre outil doit être branché sur une prise

appropriée, correctement installée et mise

à la terre conformément aux codes et

ordonnances en vigueur. La fiche du cor-

don et la prise de courant doivent être

semblables à celles de la Figure A.

Outils à double isolation :

Outils pourvus d’une fiche de

cordon à deux dents

Les outils marqués « Double Isolation » n’ont

pas besoin d’être raccordés à la terre. Ils

sont pourvus d’une double isolation

conforme eux exigences de l’OSHA et

satisfont aux normes de l’Underwriters

Laboratories, Inc., de l’Association

canadienne de normalisation (ACNOR) et

du « National Electrical Code » (code na-

tional de l’électricité). Les outils à double

isolation peuvent être branchés sur

n’importe laquelle des prises à 120 volt

illustrées ci-contre Figure B et C.

Fig. A

Si le fil de mise à la terre est

incorrectement raccordé, il peut

en résulter des risques de choc

électrique. Si vous n’êtes pas

certain que la prise dont vous

vous servez est correctement

mise à la terre, faites-la vérifier

par un électricien. N’altérez pas la

fiche du cordon de l’outil.

N’enlevez pas de la fiche, la dent

qui sert à la mise à la terre.

N’employez pas l’outil si le cordon

ou la fiche sont en mauvais état.

Si tel est le cas, faites-les

réparer dans un centre-service

MILWAUKEE

accrédité avant de

vous en servir. Si la fiche du cor-

don ne s’adapte pas à la prise,

faites remplacer la prise par un

électricien.

AVERTISSEMENT!

MISE À LA TERRE

Fig. B Fig. C

Ampères

Double Isolation

l’Association canadienne

de normalisation (ACNOR)

Underwriters

Laboratories Inc.

Couvant alternatif

Tours-minute á vide (RPM)

Pictographie

22 23

MONTAGE DE L'OUTIL

Pour détacher la douille de l’écrou, tenez

solidement l’écrou d’une main et, de l’autre

main, pressez la douille sur le côté pour la

détacher (Fig. 4).

Douilles de serrage

La douille de serrage doit être fixée à l’écrou

de douille avant d’être placée sur le pivot.

Assurez-vous que le calibre de la douille

correspond à celui de la tige de la mèche à

utiliser. Si le calibre de la mèche ne corre-

spond pas, la douille de serrage pourra se

briser. Pour fixer ou enlever l’écrou de la

douille de serrage, suivez les instructions

illustrées dans cette page.

Fixation de la douille de serrage à

l’écrou de douille

Pour assembler, placez le bout rétréci de

la douille de serrage sur une surface plane.

Placez ensuite l’écrou sur la douille (Fig. 1).

Positionnez l’écrou à plat sur la douille, face

étroite sur le dessus (Fig. 2).

Enclenchez l’écrou et la douille en pesant

sur l’écrou avec la paume de la main (Fig. 3).

Retrait du moteur du socle (Fig. 5)

1. Débranchez l’outil. Dégagez le levier

de verrouillage à pleine ouverture.

2. Tenez fermement le moteur. Appuyez

et retenez le bouton de dégagement

du moteur et tirez le moteur hors du

socle.

Installation du moteur dans le socle

(Fig. 6)

1. Débranchez l’outil. Assurez-vous que

le levier de verrouillage est grand

ouvert.

2. Alignez la vis de réglage de profondeur,

sur le moteur, avec le trou dans le

socle.

3. Appuyez et retenez le bouton de

dégagement du moteur et abaissez le

moteur dans le socle à la profondeur

désirée.

4. Relâchez le bouton de dégagement du

moteur et poussez le levier de

verrouillage à la position complètement

fermée.

Pour minimiser les risques de

blessures, portez des lunettes de

sécurité ou des lunettes à coques

latérales.

Pour minimiser les risques de

blessures, débranchez toujours

l’outil avant d’y installer des

accessoires, d’en enlever ou

d’effectuer des réglages.

L’emploi d’accessoires autres

que ceux qui sont spécifiquement

recommandés peut comporter

des risques.

Installation de la mèche

Il n’est pas nécessaire de retirer le moteur

de la base pour y installer une douille de

serrage ou la mèche. Si le retrait du moteur

est désiré, consultez les sections qui

précèdent. Enlevez toujours les rognures

de bois, la poussière et les autres corps

étrangers du pivot de la douille et de la

douille de serrage avant de faire une in-

stallation.

Introduisez la douille de serrage dans le

pivot de douille. Introduisez la tige de la

mèche dans la douille tel qu’indiqué ci-après :

1. Introduisez la tige de la mèche dans la

douille aussi loin que possible.

2. Retirez un peu la tige de la mèche pour

éviter qu’elle ne touche au fond.

Le boîtier du moteur s’abaissera

lorsque vous actionnerez le bou-

ton de dégagement du moteur.

Cette situation pourra causer des

blessures à l’utilisateur et des

dommages à l’outil ou au

matériau. S'assure que la main

est fermement sur le moteur en

appuyant le bouton.

Pour minimiser les risques de

blessures, débranchez toujours

l’outil avant d’y attacher des

accessoires, d’en enlever ou

d’effectuer des réglages.

AVERTISSEMENT!

Fig. 1

Fig. 2

Fig. 3

Fig. 4

T/min.

á vide

10 000 - 22 000

Volts

120

No de Cat.

Moteur seul

5625-29

Specifications

Amperes

No de Cat.

Moteur-Socle

5625-20

Fig. 5

Fig. 6

24 25

N.B. Ne serrez pas la douille de serrage

sur une tige de mèche de mauvais calibre.

Cela pourrait endommager la douille.

Retrait de la mèche

1. Desserrez l’écrou de douille du pivot

de la douille à l’aide de deux clés.

2. Une fois relâché, dévissez l’écrou de

douille à la main jusqu’à ce qu’il soit

serré à nouveau.

3. Utilisez les deux clés jusqu’à ce que la

mèche puisse être retirée de la douille.

Installation et retrait de l’embase

(Fig. 10)

Pour enlever la sous-base, enlever les vis

de sous-base. Pour installer la sous-base,

l'obtenir avec les vis de sous-base.

Installation de la règle-guide

Pour installer la règle-guide, introduisez la

règle-guide dans le trou central du socle et

fixez-la conformément aux instructions

d’installation.

N.B. L’embase qui accompagne l’outil ne

permet pas l’installation d’une règle-guide.

Une embase, offerte en accessoire

accepte les insertions filetés de

1-3/16".

Réglage de la profondeur de coupe

La profondeur de coupe peut être ajustée

au moyen du bouton de réglage de

profondeur de l’outil ou avec une clé à

douille de 3/8".

Lorsque vous utilisez le bouton de réglage,

ouvrez complètement le levier de

verrouillage et tournez le bouton de réglage

à la profondeur de coupe désirée. Un tour

complet du bouton de réglage de

profondeur égale 5 mm (0,2"). Pour un

réglage de moins de 4 mm (5/32"), utilisez

l’échelle séparée sur le bouton de réglage

de profondeur.

Pour des coupes plus profondes :

1. Alignez le « 0 » de l’échelle sur la

flèche sur l’outil.

2. Faites tourner le bouton de réglage de

profondeur en sens horaire à la

profondeur désirée.

Pour des coupes moins profondes :

1. Alignez la profondeur désirée sur la

flèche sur l’outil.

2. Faites tourner le bouton de réglage de

profondeur en sens inverse-horaire

jusqu’à la marque « 0 ».

Après le réglage, poussez le levier de

verrouillage à la position fermée.

Lorsque vous utilisez une clé à douille,

placez la toupie à l'envers sur une

surface plane et ouvrez complètement le

levier de verrouillage. Introduisez la clé à

douille dans le trou du socle et tournez-la

à la profondeur désirée (Fig. 11). Poussez

ensuite le levier de verrouillage à la posi-

tion fermée.

MANIEMENT

Débranchez l’outil avant de

changer les accessoires ou de

faire des réglages.

Ne faites jamais de réglages

pendant que l’outil tourne encore.

Fig. 9 FPO

Fig. 7

Minimum

2 mm

(1/16")

Tige de la

mèche

Douille

de serrage

Écrou de

douille

3. Assurez-vous qu’il y ait un minimum

de 2 mm (1/16") entre le fond de la

douille de serrage et le rayon à la partie

tranchante de la mèche (Fig. 7).

4. Assurez-vous que la douille n’est pas

fixée à une section cannelée de la tige

de mèche. La douille devrait être fixée

à une partie massive unie de la tige de

mèche.

Pour serrer la mèche dans la douille de

serrage, utilisez deux clés (Fig. 8).

Installation du guide-margeur (Fig. 9)

Pour installer un guide-margeur, desserrez

les deux vis de fixation du guide.

Introduisez les bras du guide-margeur dans

les trous prévus pour les bras et serrez

les vis de fixation.

Fig. 8

AVERTISSEMENT!

Maintien de l’outil

Cet outil doit être tenu par les deux

poignées, tel qu’illustré (Fig. 12).

L’outil peut également être tenu à l’aide de

poignées sphériques, fournies séparément

avec cet outil (Fig. 13).

Fig. 9 Vis de tige

Trous de tige

Fig. 10 Vis d'embase

Fig. 11

Fig. 13 La

poigne

de balle

contrôle

Fig. 12

26 27

Démarrage et arrêt du moteur d’une

toupie à prise sur le boîtier

1. Pour mettre le moteur en marche, tenez

solidement l’outil et poussez

l’interrupteur ON/OFF à la position « l ».

2. Pour arrêter le moteur, poussez

l’interrupteur ON/OFF à la position

«O» et placez la toupie pour que la

mèche soit à l’opposé de votre corps.

Tenez l’outil jusqu’à ce que la mèche

arrête de tourner.

Pour minimiser les risques de

blessures, portez des lunettes à

coques latérales.

Pour minimiser les risques de

blessures, gardez les mains, le

corps et le cordon à l’écart de la

mèche et des pièces en

mouvement.

Avant de brancher l’outil sur une

source de courant,

assurez-vous que l’interrupteur

ON/OFF est à la positon « O ».

Pour réduire les risques de

blessures, portez toujours des

lunettes de protection.

Pour réduire les risques

d’explosion, choc électrique et

dommages à la propriété,

vérifiez toujours l’endroit du

travail à la toupie pour y déceler

les tuyaux et les câbles

électriques.

Pour minimiser les risques de

blessures, évitez de faire des

coupes ascendantes. Les coupes

ascendantes augmentent les

risques de perte de maîtrise et de

dommage au matériau. Si une

coupe ascendante ne peut être

évitée, soyez extrêmement

prudent.

Pour faire la coupe

La vitesse et la profondeur de coupe

dépendront surtout du genre de matériau à

couper. Gardez la pression de coupe

constante mais n’appliquez pas une

pression excessive sur la toupie au point

de ralentir le moteur. Il peut être nécessaire,

dans des bois très durs ou des matériaux

à problème, de repasser plus d’une fois à

des profondeurs différentes pour obtenir

la profondeur de coupe désirée.

Avant de commencer une coupe sur un

matériau, il est conseillé de faire un essai

sur un morceau de bois de rebut. Ceci vous

fera voir comment sera la coupe et vous

permettra de vérifier si les dimensions sont

exactes. Avant de commencer, assurez-

vous que la pièce à travailler est rigidement

assujettie. Pour toupiller un rebord, la toupie

devrait être fermement maintenue contre

le bois avec les deux mains sur les

poignées de guidage.

Étant donné que la mèche tourne dans le

sens horaire, vous obtiendrez un meilleur

rendement en dirigeant la toupie de la

gauche vers la droite lorsque vous vous

tenez face à la pièce à travailler.Les flèches

sur le socle de l’outil indiquent le sens de la

rotation de la mèche. Lorsque vous toupillez

à l’extérieur du rebord, déplacez la toupie

dans le sens inverse-horaire (Fig. 15).

Lorsque vous faites une coupe à l’intérieur

d’un rebord, déplacez la toupie en sens

horaire (Fig. 16).

Fig. 15

Rotation de

la mèche

Avance de

la toupie

Vue du dessus

Travail

Fig. 16

Sens de

l’avance

Le déplacement de la toupie dans la direc-

tion opposée s’appelle « climb cutting » ou

coupe ascendante.

AVERTISSEMENT! AVERTISSEMENT!

AVERTISSEMENT!

Protection contre la surcharge

électronique

Cet outil est équipé d’un dispositif de pro-

tection contre la surcharge électronique.

Si le moteur s’arrête en cours d’utilisation,

placez le commutateur de marche / arrêt à

la position « O » pendant trois (3) secondes

pour rétablir les réglages électroniques de

l’outil. Placez le commutateur de marche /

arrêt à la position « I » et continuez à

l’utiliser.

Démarrage progressif

La fonction de démarrage progressif réduit

la réaction de couple vers l’outil et vers

l’utilisateur. Cette caractéristique augmente

graduellement la vitesse du moteur de zéro

jusqu’à la vitesse sélectionnée avec le

cadran de vitesse variable.

Commande à rétroaction

Le système de régulation électronique de

la vitesse permet à l’outil de maintenir une

vitesse constante entre les conditions à

vide et avec charge.

Fig. 14

Utilisation du cadran de vitesse

variable

Le cadran de vitesse variable permet à

l’utilisateur de régler la vitesse de rotation

(tr/min) de l’outil.

Les réglages du cadran de vitesse vari-

able se situent entre les chiffres sept (7)

et un (1). Les chiffres plus élevés corre-

spondent à des vitesses plus rapides et

les chiffres moins élevés à des vitesses

plus lentes.

Pour changer la vitesse, réglez le cadran

de vitesse variable au chiffre voulu

(Fig. 14).

28 29

Entretien de l’outil

Gardez l’outil en bon état en adoptant un

programme d’entretien ponctuel. Avant de

vous en servir, examinez son état en

général. Inspectez-en la garde, interrupteur,

cordon et cordon de rallonge pour en

déceler les défauts. Vérifiez le serrage des

vis, l’alignement et le jeu des pièces mo-

biles, les vices de montage, bris de pièces

et toute autre condition pouvant en rendre

le fonctionnement dangereux. Si un bruit

ou une vibration insolite survient, arrêtez

immédiatement l’outil et faites-le vérifier

avant de vous en servir de nouveau.

N’utilisez pas un outil défectueux. Fixez-y

une étiquette marquée « HORS D’USAGE »

jusqu’à ce qu’il soit réparé (voir

« Réparations »).

Normalement, il ne sera pas nécessaire de

lubrifier l’outil avant que le temps ne soit

venu de remplacer les balais. Après une

période pouvant aller de 6 mois à un an,

selon l’usage, retournez votre outil à un

centre de service

MILWAUKEE

accrédité

pour obtenir les services suivants :

• Lubrification

• Inspection et remplacement des balais

• Inspection et nettoyage de la

mécanique (engrenages, pivots,

coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cor-

don, induit etc.)

• Vérification du fonctionnement

électromécanique

Nettoyage

Débarrassez les évents des débris et de

la poussière. Gardez les poignées de l’outil

propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil doit se faire

avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la

térébenthine, les diluants à laque ou à

peinture, les solvants chlorés, l’ammoniaque

et les détergents d’usage domestique qui en

contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de

solvants inflammables ou combustibles

auprès des outils.

MAINTENANCE

AVERTISSEMENT!

Pour minimiser les risques de

blessures, débranchez toujours

l’outil avant d’y effectuer des

travaux de maintenance. Ne faites

pas vous-même le démontage de

l’outil ni le rebobinage du

système électrique. Consultez

un centre de service

MILWAUKEE

accrédité pour

toutes les réparations.

AVERTISSEMENT!

Pour minimiser les risques de

blessures, choc électrique et

dommage à l'outil, n'immergez

jamais l'outil et ne laissez pas de

liquide s'y infiltrer.

Réparations

Si votre outil doit être réparé, retournez-le

en entier au centre-service le plus près

selon la liste apparaissant à la dernière

page de ce manuel.

GARANTIE

AVERTISSEMENT!

Pour minimiser les risques de blessures,

débranchez toujours l’outil avant d’y installer

ou d’en enlever les accessoires. L’emploi

d’accessoires autres que ceux qui sont

expressément recommandés pour cet outil

peut présenter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue

MILWAUKEE

Electric Tool. Pour obtenir un catalogue, il suffit de contacter votre distributeur local ou l'un

des centres-service énumérés sur la page de couverture de ce manuel.

ACCESSOIRES

Clé

Clé à fourche en acier forgé 1-1/8".

Douilles de serrage

1. Douille 1/4" avec écrou.

2. Douille 1/2" avec écrou.

Chaque produit

MILWAUKEE

porte la garantie d’être exempt de défauts de matériaux ou

de fabrication.

MILWAUKEE

réparera ou remplacera tout produit porteur de défauts de

matériaux ou de fabrication.

Limites : La présente garantie ne s’applique pas dans les cas suivants : (1) Des réparations

ont été effectuées ou tentées par d’autres personnes que des techniciens mandatés par

MILWAUKEE

ou ses centres de service accrédités. (2) Les réparations sont rendues

nécessaires par l’usure normale de l’outil. (3) L’outil a été employé abusivement. (4) L’outil

a servi à un usage anormal. (5) L’outil a reçu un entretien inadéquat. (6) L’outil a été utilisé

après une défaillance partielle. (7) L’outil a été modifié ou employé avec un accessoire

incompatible.

Les batteries sont garanties pour un (1) an à compter de la date d’achat.

S’il survient un trouble, retournez l’outil au complet port payé à une succursale de service

MILWAUKEE

ou un centre de service

MILWAUKEE

accrédité. Si l’examen de l’outil démontre

que le trouble est dû à un défaut de fabrication ou de matériaux, les réparations seront

effectuées gratuitement et l’outil vous sera retourné aux frais de

MILWAUKEE

. Nulle autre

forme de garantie, écrite ou verbale, n’est autorisée.

LES RÉPARATIONS OU REMPLACEMENTS DÉCRITS CI-DESSUS SONT EXCLUSIFS.

MIL-

WAUKEE

NE SAURAIT, EN AUCUN CAS, ÊTRE TENUE RESPONSABLE DES DOMMAGES

INCIDENTS, SPÉCIAUX OU CONSÉCUTIFS, Y COMPRIS LA PERTE DE REVENUS.

LAPRÉSENTE GARANTIE ANNULE ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE

OU IMPLICITE, DE QUALITÉ MARCHANDE OU D?APTITUDE À UN USAGE OU À UN BUT

PARTICULIER.

La présente garantie vous confère des droits juridiques spécifiques. Vous pouvez

avoir d’autres droits variant d’un état à l’autre. Dans ces états qui ne permettent

pas l’exclusion de garanties implicites ou de limites de dommages incidents ou

consécutifs, il se peut que les exclusions ou limites de la présente garantie ne

soient pas applicables.

30 31

19. Desconecte el enchufe de la

fuente de energía antes de

realizar cualquier ajuste, cambiar

los accesorios o almacenar

la herramienta. Tales medidas

precautorias de seguridad reducen el

riesgo de encender la herramienta

accidentalmente.

20. Almacene las herramientas que no

se estén usando fuera del alcance

de los niños y de personas que no

estén capacitadas. Es peligroso

permitir a los usuarios utilizar las

herramientas, si no están capacitados

previamente.

21. Mantenga las herramientas

en buenas condiciones. Las

herramientas cortadoras deben

mantenerse afiladas y limpias. Esto

reduce el riesgo de que la herramienta

se atasque y facilita el control de la

misma. No utilice una herramienta

dañada. Colóquele una etiqueta que diga

“No Debe Usarse” hasta que sea

reparada.

22. Verique que las partes en

movimiento estén alineadas y no

estén atascadas. También debe

verificarse que las partes no estén

rotas o tengan cualquier otra

condición que pueda afectar el

funcionamiento de la herramienta.

Si está dañada, se debe reparar la

herramienta antes de utilizarla.

Muchos accidentes se deben al

mantenimiento incorrecto de la

herramienta.

23. Utilice solamente los accesorios

recomendados por el fabricante

para ese modelo. Los accesorios que

son apropiados para una herramienta

pueden aumentar el riesgo de lesiones

cuando se usan con otra herramienta.

SEGURIDADPERSONAL

10. Esté alerta. Revise su trabajo y use

el sentido común. No opere su

herramienta cuando esté cansado,

distraído o bajo la influencia de

drogas alcohol o medicamentos.

Un momento de descuido cuando

operando un herramienta electrica

puede resultar en lesiones graves.

11. Utilice ropa adecuada. No use ropa

suelta o joyas. Mantenga el cabello largo,

ropa y guantes alejados de las partes

móviles.

12. Evite los arranques accidentales.

Verifique que el interruptor esté

apagado antes de enchufar la

herramienta. Transportar la herramienta

por el gatillo o enchufarla con el

interruptor encendido puede ocasionar

accidentes

13. Saque las llaves de ajuste antes de

encender la herramienta. Una llave

sujeta a una parte en movimiento puede

causar lesiones.

14. No se esfuerce, mantenga el con-

trol y el balance en todo momento.

Mantenga siempre una postura y un bal-

ance adecuados. Una postura y un bal-

ance correctos otorga un mejor control

ante situaciones inesperadas.

15. Utilice el equipo de seguridad.

Siempre use protección para los

ojos. Se debe usar una máscara con-

tra el polvo, zapatos de seguridad

antidelizantes, casco y protector para

los oídos, cuando las condiciones así lo

requieran.

16. Utilice abrazaderas u otra manera

práctica para sujetar y apoyar el ma-

terial en una plataforma estable.

Tener el material en la mano o contra el

cuerpo es inestable y puede causar la

pérdida del control.

17. No fuerce la herramienta. Utilice la

herramienta apropiada para la

aplicación. La herramienta realizará el

trabajo de manera más eficaz y segura,

si la opera a la velocidad apropiada.

18. Si el gatillo no enciende o apaga

la herramienta, no utilice la

herramienta. Una herramienta que no

se puede controlar con el gatillo es

peligrosa y debe ser reparada.

SERVICIO

24. El servicio de mantenimiento debe

ser realizado solamente por

personal técnico debidamente

capacitado. El servicio o mantenimiento

realizado por personal no calificado

puede aumentar el riesgo de lesiones.

25. Cuando realice el servicio de

mantenimiento, utilice solamente

repuestos idénticos. Siga las

instrucciones en la sección de

mantenimiento de este manual. El

uso de partes no autorizadas o el

incumplimiento de las instrucciones de

mantenimiento puede aumentar el riesgo

de descarga eléctrica o lesiones.

USO Y MANTENIMIENTO DE

LA HERRAMIENTA

1. Mantenga el área de trabajo limpia

e iluminada. Las mesas de trabajo

desordenadas y las áreas con poca

iluminación propician los accidentes.

2. No opere las herramientas con

motor en ambientes explosivos,

tales como los ambientes

con líquidos, gases o polvo

inflamables. Las herramientas con

motor producen chispas que pueden

inflamar el polvo o los gases.

3. Mantenga a las personas alejadas

mientras esté utilizando una

herramienta con motor. Las

distracciones pueden causar la pérdida

del control de la herramienta. Proteja a

las demás personas en el área de

trabajo contra escombros, tales como

astillas y chispas. Instale barreras si se

necesitan.

más ancha que la otra). Hay una

sola manera de introducir este

enchufe en una toma polarizada.

Si el enchufe no se ajusta

completamente en la toma, dé

vuelta el enchufe. Si el problema

persiste, póngase en contacto con

un electricista calificado para que

instale una toma polarizada. No

cambie la toma de ninguna manera.

El aislamiento doble elimina la

necesidad de un cable de energía con

conexión a tierra con 3 alambres y la de

un sistema de suministro de energía con

conexión a tierra.

6. Evite contacto físico con las super-

ficies conectadas a tierra, tales

como tuberías, radiadores, cocinas

y refrigeradores. Existe un riesgo de

un choque eléctrico mayor si su cuerpo

está expuesto a tierra.

7. No exponga las herramientas

eléctricas a condiciones de lluvia o

humedad. El agua que entra en una

herramienta eléctrica aumentará el

riesgo de choque eléctrico.

8. No maltrate el cable. Nunca use el

cable para transportar las

herramientas ni para sacar el

enchufe de la toma eléctrica.

Mantenga el cable lejos de

calefacción, petróleo, bordes

afilados o cualquier parte movible.

Reemplace inmediatamente cual-

quier cable dañado. Los cables

dañados aumentan el riesgo de choque

eléctrico.

9. Al operar una herramienta eléctrica

a la intemperie, use un cordón de

extensión para la intemperie

marcado “W-A” o “W”. Estos

cordones están aprobados para usos

exteriores y reducen el riesgo del

choque eléctrico.

LEA Y ENTIENDA TODAS LAS INSTRUCCIONES

El no seguir las instrucciones a continuación puede ocasionar

una descarga eléctrica, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

AREA DE TRABAJO

SEGURIDADELECTRICA

4. Las herramientas conectadas a

tierra deben estar enchufadas

en un toma corriente que

esté instalado correctamente y

conectado a tierra de acuerdo con

todos los códigos y ordenanzas

vigentes. Nunca retire la clavija de

conexión a tierra o modifique el

enchufe de ninguna manera. No

use enchufes adaptadores.

Consulte a un electricista

capacitado si tiene dudas para

asegurar que el tomacorriente

esté correctamente conectado a

tierra. Si las herramientas sufren fallas

eléctricas, la conexión a tierra

proporciona una trayectoria de baja

resistencia para que el usuario no quede

expuesto a la electricdad.

5. Las herramientas con aislamiento

doble están equipadas con un

enchufe polarizado (una clavija es

¡ADVERTENCIA!

REGLAS GENERALES DE SEGURIDAD

32 33

REGLAS ESPECIFICAS DE SEGURIDAD

1. Sostenga la herramienta por las superficies aisladas cuando realice una

operación donde la herramienta cortadora puede entrar en contacto con

alambres que no estén visibles o su porpio cordón. Hacer contacto con un

alambre con corriente hará que las partes metálicas expuestas de la herramienta

también tengan corriente y produzcan una descarga sobre el operador.

2. Guarde las etiquetas y placas de especificaciones. Estas tienen información

importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un

centro de servicio de

MILWAUKEE

para una refacción gratis.

3. Utilice siempre anteojos de seguridad y una máscara contra el polvo. Utilice

únicamente en un área bien ventilada. El uso de dispositivos de seguridad

personal y un ambiente seguro reducen el riesgo de lesiones.

4. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado,

esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen

sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros

daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales

sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.

El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia

con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias

químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado

como, por ejemplo, máscaras contra el polvo que hayan sido específicamente

diseñadas para filtrar partículas microscópicas.

5. Algunas maderas contienen conservantes que pueden resultar tóxicos.

Tenga sumo cuidado para evitar la inhalación y el contacto con la piel al trabajar con

estos materiales. Solicite y observe cualquier información de seguridad disponible a

través del distribuidor de los materiales.

6. Asegúrese que la pieza de trabajo no contenga clavos, tornillos ni otro tipo

de objetos. Mantenga el borde de trabajo alejado de la superficie de agarre.

Cortar estos objetos puede ocasionar la pérdida del control de la herramienta y daño

a la broca.

7. No sujete la pieza de trabajo con una mano y la herramienta con la otra

mientras opera la herramienta. No coloque las manos cerca o debajo de la

superficie de corte. Agarrar el material y guiar la herramienta con ambas manos es

más seguro.

8. No use brocas desafiladas o dañadas. Las brocas afiladas deben manejarse

con cuidado. Las brocas dañadas pueden romperse durante el uso. Las brocas

desafiladas requieren mayor fuerza para impulsar la herramienta, lo que podría

ocasionar que la broca se rompa. Partes de carburo podrían desprenderse de las

brocas dañadas y quemar la pieza de trabajo.

9. Luego de cambiar la broca o realizar ajustes, asegúrese que la tuerca de la

pinza portapiezas y cualquier otro dispositivo de ajuste se encuentren

bien apretados. Los dispositivos de ajuste sueltos pueden moverse

inesperadamente y ocasionar una pérdida de control. Los componentes de rotación

sueltos pueden desprenderse violentamente. Observe cualquier vibración u oscilación

que pudiera indicar la instalación incorrecta de la broca.

10. Agarre la buriladora de manera firme cuando ponga en marcha el motor a

fin de resistir el torque de arranque.

11. Mantenga siempre el cordón de alimentación alejado de las partes móviles

de la herramienta. Mantenga el cordón alejado de la dirección del corte.

12. No encienda la herramienta cuando la broca esté en contacto con el mate-

rial. El borde de corte de la broca puede atrapar el material y ocasionar la pérdida de

control de la herramienta.

13. No recueste la herramienta hasta que la broca se haya detenido

completamente. La broca, mientras gira, puede agarrar la superficie y hacer que

Ud. pierda el control de la herramienta.

14. No toque la broca durante o inmediatamente después de usarla. La broca

podría estar demasiado caliente y quemarle la piel.

DESCRIPCIÓNFUNCIONAL

1. Tornillo de ajuste de

profundidad

2. Botón de liberación

del motor

3. Palanca de fijación

4. Escala

5. Perilla de ajuste de

profundidad

6. Cuadrante de

velocidad variable

7. Interruptor de

encendido/apagado

8. Cordón

9. Motor

10. Empuñadura

11. Conjunto de

pinza portapiezas

12. Sub-base

13. Base

34 35

Herramientas con conexión a tierra:

Herramientas con enchufes de tres

clavijas

Las herramientas marcadas con la frase

“Se requiere conexión de puesta a tierra”

tienen un cable de tres hilo y enchufes de

conexión de puesta a tierra de tres clavijas.

El enchufe debe conectarse a un

tomacorriente debidamente conectado a

tierra (véase la Figura A). Si la herramienta

se averiara o no funcionara

correctamente, la conexión de puesta a

tierra proporciona un trayecto de baja

resistencia para desviar la corriente

eléctrica de la trayectoria del usuario,

reduciendo de este modo el riesgo de

descarga eléctrica.

TIERRA

La clavija de conexión de puesta a tierra

en el enchufe está conectada al sistema

de conexión de puesta a tierra de la

herramienta a través del hilo verde dentro

del cable. El hilo verde debe ser el único

hilo conectado al sistema de conexión de

puesta a tierra de la herramienta y nunca

se debe unir a una terminal energizada.

Su herramienta debe estar enchufada en

un tomacorriente apropiado, correctamente

instalado y conectado a tierra según todos

los códigos y reglamentos. El enchufe y el

tomacorriente deben asemejarse a los de

la Figura A.

Herramientas con doble aislamiento:

Herramientas con clavijas de dos

patas

Las herramientas marcadas con “Doble

aislamiento” no requieren conectarse “a

tierra”. Estas herramientas tienen un

sistema aislante que satisface los

estándares de OSHA y llena los estándares

aplicables de UL (Underwriters Laborato-

ries), de la Asociación Canadiense de

Estándares (CSA) y el Código Nacional de

Electricidad. Las herramientas con doble

aislamiento pueden ser usadas en

cualquiera de los toma corriente de 120

Volt mostrados en las Figuras B y C.

Fig. A

Puede haber riesgo de descarga

eléctrica si se conecta el cable de

conexión de puesta a tierra

incorrectamente. Consulte con

un electricista certificado si tiene

dudas respecto a la conexión de

puesta a tierra del tomacorriente.

No modifique el enchufe que se

proporciona con la herramienta.

Nunca retire la clavija de conexión

de puesta a tierra del enchufe. No

use la herramienta si el cable o el

enchufe está dañado. Si está

dañado antes de usarlo, llévelo a

un centro de servicio

MILWAUKEE

para que lo reparen. Si el enchufe

no se acopla al tomacorriente,

haga que un electricista

certificado instale un

toma-corriente adecuado.

¡ADVERTENCIA!

Fig. B Fig. C

Las herramientas que deben conectarse a

tierra cuentan con clavijas de tres patas y

requieren que las extensiones que se

utilicen con ellas sean también de tres

cables. Las herramientas con doble

aislamiento y clavijas de dos patas pueden

utilizarse indistintamente con extensiones

de dos a tres cables. El calibre de la

extensión depende de la distancia que

exista entre la toma de la corriente y el sitio

donde se utilice la herramienta. El uso de

extensiones inadecuadas puede causar

serias caídas en el voltaje, resultando en

pérdida de potencia y posible daño a la

herramienta. La tabla que aquí se ilustra

sirve de guía para la adecuada selección

de la extensión.

Mientras menor sea el número del calibre

del cable, mayor será la capacidad del

mismo. Por ejemplo, un cable calibre 14

puede transportar una corriente mayor que

un cable calibre 16. Cuando use mas de

una extensión para lograr el largo deseado,

asegúrese que cada una tenga al menos,

el mínimo tamaño de cable requerido. Si

está usando un cable de extensión para

mas de una herramienta, sume los amperes

de las varias placas y use la suma para

determinar el tamaño mínimo del cable de

extensión.

EXTENSIONES ELECTRICAS

Guías para el uso de cables de

extensión

• Si está usando un cable de extensión

en sitios al aire libre, asegúrese que

está marcado con el sufijo “W-A” (“W”

en Canadá) el cual indica que puede

ser usado al aire libre.

• Asegúrese que su cable de extensión

está correctamente cableado y en

buenas condiciones eléctricas. Cambie

siempre una extensión dañada o

hágala reparar por una persona

calificada antes de volver a usarla.

• Proteja su extensión eléctrica de

objetos cortantes, calor excesivo o

areas mojadas.

7,6

30,4

45,7

60,9

Calibre mínimo recomendado para

cables de extensiones eléctricas*

* Basado en limitar la caída en el voltaje a 5

volts al 150% de los amperes.

15,2

Largo de cable de Extensión

en(m)

Amperes

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0

12,1 - 15,0

15,1 - 20,0

22,8

Amperes

Simbología

Underwriters

Laboratories, Inc.

Volts de corriente

alterna

Revoluciones por

minuto sin carga (rpm)

Hertz

Con doble aislamiento

Canadian Standards

Association

LEA Y GUARDE TODAS LAS

INSTRUCCIONESPARAFUTURAS

REFERANCIAS.

36 37

rpm

Volts

120

Motor Solamente

Catálogo No.

5625-29

Amperios

Motor/Base

Catálogo No.

5625-20

Especificaciones

Hertz

ENSAMBLAJE DE LA HERRAMIENTA

FPO

Para extraer la pinza portapiezas de la

tuerca, sujete la tuerca firmemente con una

mano y, con la otra mano, presione la pinza

portapiezas hacia un extremo (Fig. 4).

Pinzas Portapiezas

La pinza portapiezas debe estar sujeta a

la tuerca de la pinza portapiezas antes de

colocarse en el eje de la pinza portapiezas.

Asegúrese que el tamaño de la pinza

portapiezas coincida con el tamaño del

vástago de la broca a utilizar. Si se utiliza

un tamaño de vástago de broca

equivocado, la pinza portapiezas se podría

romper. Para colocar o retirar la tuerca de

la pinza portapiezas, siga las instrucciones

ilustradas que aparecen en esta página.

Colocación de la Pinza Portapiezas en

la Tuerca de la Pinza Portapiezas

Para ensamblar, coloque el extremo

estrecho de la pinza portapiezas sobre una

superficie uniforme. Tome la tuerca y

colóquela sobre la pinza portapiezas

(Fig. 1).

Coloque la tuerca cara a cara con la pinza

portapiezas, con la abertura más pequeña

de la tuerca orientada hacia arriba (Fig. 2).

Acople la tuerca y la pinza portapiezas

aplicándoles firmemente presión hacia

abajo con la palma de la mano (Fig. 3).

Extracción del Motor de la Base (Fig. 5)

1. Desconecte la herramienta. Suelte la

palanca de fijación hasta que alcance

la posición de totalmente abierto.

2 Agarre el motor firmemente. Oprima y

mantenga oprimido el botón de

liberación del motor y tire hacia afuera

del motor, desde la base.

Colocación del Motor en la Base (Fig. 6)

A fin de reducir el riesgo de

lesionarse, desenchufe siempre la

herramienta antes de colocar o

retirar accesorios, o de realizar

ajustes.

Al oprimir el botón de liberación del

motor el alojamiento del motor

descenderá, pudiendo ocasionar

lesiones personales o daño a la

herramienta o a la pieza de trabajo.

Cerciórese la mano es firmemente

en el motor cuándo apretar el botón.

1. Desconecte la herramienta. Asegúrese

que la palanca de fijación se encuentre

en la posición de totalmente abierto.

2. Alinee el tornillo de adjuste de

profundidad en el motor con el orificio

en la base.

3. Oprima y mantenga oprimido el botón

de liberación del motor y descienda el

motor en la base hasta alcanzar la

profundidad deseada.

4. Suelte el botón de liberación del motor

y empuje hacia adentro la palanca de

fijación hasta alcanzar la posición de

totalmente cerrado.

A fin de reducir el riesgo de

lesionarse, use anteojos de

seguridad con protección lateral.

A fin de reducir el riesgo de

lesionarse, desenchufe siempre

la herramienta antes de colocar o

retirar accesorios, o de realizar

ajustes.

Utilice únicamente accesorios

específicamente recomendados.

El uso de accesorios no

recomendados podría resultar

peligroso.

Instalación de la Broca

No es necesario extraer el motor de la base

para instalar un conjunto de pinza

portapiezas o la broca. Si desea extraer la

base, vea la sección anterior. Antes de

instalar, remueva astillas de madera, polvo

u otro tipo de objetos del eje de la pinza

portapiezas y del conjunto de la pinza

portapiezas.

Inserte el conjunto de la pinza portapiezas

en el eje de la pinza portapiezas. Inserte el

vástago de broca en la pinza portapiezas

como se indica a continuación:

1. Inserte el vástago de broca en la pinza

portapiezas lo más profundo posible.

2. Extraiga levemente el vástago de

broca para evitar que toque el fondo.

¡ADVERTENCIA!

Fig. 1

Fig. 2

Fig. 3

Fig. 4

10 000 - 22 000

Fig. 5

Fig. 6

38 39

Para apretar la broca en el conjunto de la

pinza portapiezas, utilice dos llaves

(Fig. 8).

NOTA: Nunca apriete un conjunto de pinza

portapiezas sin insertar un vástago de

broca del tamaño adecuado. Esto puede

ocasionar daños a la pinza portapiezas.

Extracción de la Broca

1. Afloje la tuerca de la pinza portapiezas

del eje de la pinza portapiezas mediante

dos llaves.

2. Una vez aflojada, desatornille con la

mano la tuerca de la pinza portapiezas

hasta que quede nuevamente

apretada.

3. Vuelva a utilizar las llaves hasta que el

vástago de broca pueda extraerse.

Fig. 7

Mínimo

de 2 mm

(1/16")

Vástago

de broca

Pieza

portapiezas

Tuerca de

la pieza

portapiezas

Instalación de la Guía de Borde (Fig. 9)

Para instalar una guía de borde, afloje los

dos tornillos de las barras. Inserte las

barras de la guía de borde en los orificios

de las barras y apriete los tornillos de barra.

Instalación/Extracción de la Sub-base

(Fig. 10)

Para quitar el sub despreciable, quite los

tornillos sub despreciablees. Para instalar

el sub despreciable, asegurelo con los

tornillos sub despreciablees.

Instalación de la Guía de Plantilla

Para instalar una guía de plantilla, inserte

la guía en el orificio central de la base de la

buriladora y asegúrela de acuerdo a lo

especificado en las instrucciones de la guía

de plantilla.

NOTA: La sub-base suministrada con esta

herramienta no se adapta a guías de

plantilla. Hay disponible una sub-base que

se adapta a insertos roscados de 1-3/16".

Ajuste de la Profundidad del Corte

La profundidad de la herramienta se puede

ajustar mediante la perilla de ajuste de

profundidad o una llave de cubo de

3/8".

Al usar una perilla de ajuste de

profundidad, abra completamente la

palanca de fijación y gire la perilla a la

profundidad de corte deseada. Una

revolución de la perilla de ajuste de

profundidad equivale a 5 mm (0,2"). Para

ajustes finos menores de 4 mm (5/32"),

utilice una escala diferente en la perilla de

ajuste de profundidad.

Para cortes más profundos:

1. Alinee el “0” en la escala con la flecha

en la herramienta.

2. Gire la perilla de ajuste de profundidad

en el sentido de las manecillas del reloj

hasta alcanzar la medida de

profundidad deseada.

Para cortes menos profundos:

1. Alinee la medida de profundidad

deseada con la flecha en la

herramienta.

2. Gire la perilla de ajuste de profundidad

en sentido contrario a las manecillas

del reloj hasta alcanzar “0”.

Empuje la palanca de fijación a la posición

de totalmente cerrado cuando finalice el

ajuste.

Cuando utilice una llave de cubo, coloque

la buriladora al revés sobre una superficie

plana y lleve la palanca de fijación a la

posición de totalmente abierto. Inserte una

llave de cubo de 3/8" en el orificio de la

base y gírela hasta alcanzar la profundidad

deseada (Fig. 11). Empuje la palanca de

fijación a la posición de totalmente cerrado.

OPERACION

Desenchufe la herramienta

antes de cambiar accesorios o

realizar ajustes.

No haga ajustes mientras la

buriladora se encuentre

encendida.

Fig. 8

¡ADVERTENCIA!

3. Asegúrese que haya un mínimo de

2 mm (1/16") entre el fondo del conjunto

de la pinza portapiezas y el radio de la

parte cortante de la broca (Fig. 7).

4. Asegúrese que la pinza portapiezas

no quede sujeta a una sección estriada

en el vástago de broca. La pinza

portapiezas debe quedar sujeta a una

parte sólida en el vástago de broca.

Fig. 9

Fig. 10

Orificios de la barra

Tornillos de barra

Tornillos de la sub-base

Sujeción de la Herramienta

Se debe sujetar esta herramienta utilizando

ambos mangos tal y como se muestra

(Fig. 12).

La herramienta podría sujetarse además

mediante mangos de agarre esféricos

suministrados separadamente con esta

herramienta (Fig. 13).

Fig. 11

Fig. 13 El puño

de la

pelota

maneja

Fig. 12

Table of contents

Languages:

Popular Network Router manuals by other brands

RTI

RTI RK3-V Installation and operating guide

VIPA

VIPA 900-2C610 manual

D-Link

D-Link DIR-820L Specifications

TECOM

TECOM WL5041 user manual

Buffalo

Buffalo AirStation N150 Setup manual

Cisco

Cisco RV082 - Small Business VPN Router datasheet

NetComm

NetComm NB2800 Technical specifications

Advantek Networks

Advantek Networks AWR-654GR user manual

Viprinet

Viprinet 2610 user manual

Amer.com

Amer.com 8-Port 10/100Mbps Fast Ethernet Switch user guide

NEC

NEC EdgeMarc 4500 quick start guide

Juniper

Juniper MX10003 quick start

Luxul

Luxul XBR-4400 Quick install guide

Sandberg

Sandberg Wireless G54 Router manual

Barracuda Networks

Barracuda Networks Network Router user manual

Planet Networking & Communication

Planet Networking & Communication igs-801m user manual

Brocade Communications Systems

Brocade Communications Systems FCX 624S manual

Panasonic

Panasonic KX-UDS124CE Important information guide
