Mliza DD515 User manual

DIGITAL DRUM
Owner’s Manual
用户说明书
DD515
电子鼓
中国总经销：美得理电子(深圳)有限公司
地址：深圳市燕南路404栋西3楼 邮编：518031
电话：[phone] 传真：（ ）
E-mail:[e-mail]
0755 83323797
魔鲨
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:37

注意事项!
注意事项
请在操作使用前，首先仔细阅读以下内容 。
请将本用户说明书妥善保管，以便将来随时查阅。
电源
请将指定的电源适配器插入符合规定电压的电源插座。
请使用指定的电源适配器，使用错误的电源适配器会导
致鼓机过热或损坏。
当不使用本电子鼓或打雷时，请拔掉电源线。
连接
在将本电子鼓连接到其他设备之前，请关闭所有设备的
电源开关。这将有效防止设备故障或防止损坏其他设
备。
放置
请勿将本电子鼓放置于以下环境中，以免设备发生变
形、褪色或其他更严重的损坏：
阳光直射处、暖气旁
多尘土、高温、潮湿、可能产生强烈震动或冲击的位
置
接近磁场处
对其他设备的干扰
将本电子鼓放置在电视机、收音机的周围可能引起干
扰。使用本电子鼓时，请与电视机和收音机保持适当的
距离。
清洁保养
清洁本鼓机时，请用干燥柔软的布擦拭。
请勿使用涂料稀释剂、溶剂、清洁液或浸了化学物质的
抹布擦拭。
操作
在操作按钮开关或插孔时，不要用力过快或过猛。
避免纸张、金属或其他杂物进入电子鼓内部。如果发生
此类情况，请拔掉墙上电源插座中的插头。然后请具有
资格的维修人员对设备进行检查。
在搬动本电子鼓之前，请断开所有的电源。
警告
该产品的正常功能可能会遭受强电磁干扰。如果出现
这种情况，只需简单地按照用户说明书将产品恢复初
始设置。当产品的功能无法恢复时，请在其他地方使
用本产品。
2
装箱单
尊敬的用户，当您选购本乐器后，请检查以下物
品是否齐全：
音源器：1 个
鼓盘：4个
镲片：3个
低音鼓组件：1套
Hi-hat 踏板：1个
支架组件：1 套
鼓盘线：1 套
鼓棒： 1副
电源适配器：1个
使用说明书：1套（中英文）
安装说明书：1套（中英文）
鼓谱：1本
售后保修证书
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:40

目录
面板控制和终端
正面面板............................................4
背面面板和侧面面板..................................5
显示屏..............................................5
快速入门
装配
连接鼓盘和踏板......................................6
接口
扩音设备连接........................................7
耳机连接............................................7
MP3/CD播放器连接....................................7
计算机连接..........................................7
MIDI键盘连接........................................7
电源连接............................................7
基本操作
鼓组选择............................................8
鼓盘敲击............................................8
触发器灵敏度调节....................................9
节拍器使用..........................................9
速度调节............................................9
编辑并保存鼓组
鼓组音量调节.......................................10
混响开关/均衡设置..................................10
鼓盘音色选择.......................................10
鼓盘音量/相位/音高调节.............................10
鼓盘启动音乐片段功能...............................10
鼓组保存...........................................10
乐曲播放
乐曲选择...........................................11
乐曲音量调节.......................................11
乐曲主打轨静音.....................................11
使用鼓盘启动乐曲片段...............................11
录音功能
快速录音...........................................12
录音回放...........................................12
录音菜单设置.......................................12
学习模式
练习曲选择.........................................13
考试/评分..........................................13
考试录音回放.......................................13
实用指南
创建用户鼓组
关于鼓组...........................................14
鼓组选择...........................................14
鼓组整体参数设置...................................14
鼓盘选择...........................................14
关于鼓盘音色.......................................15
音色选择...........................................15
鼓盘音色参数设置...................................15
3
快速入门 实用指南 附录
其他参数设置.......................................15
用户鼓组保存.......................................15
触发器性能设置

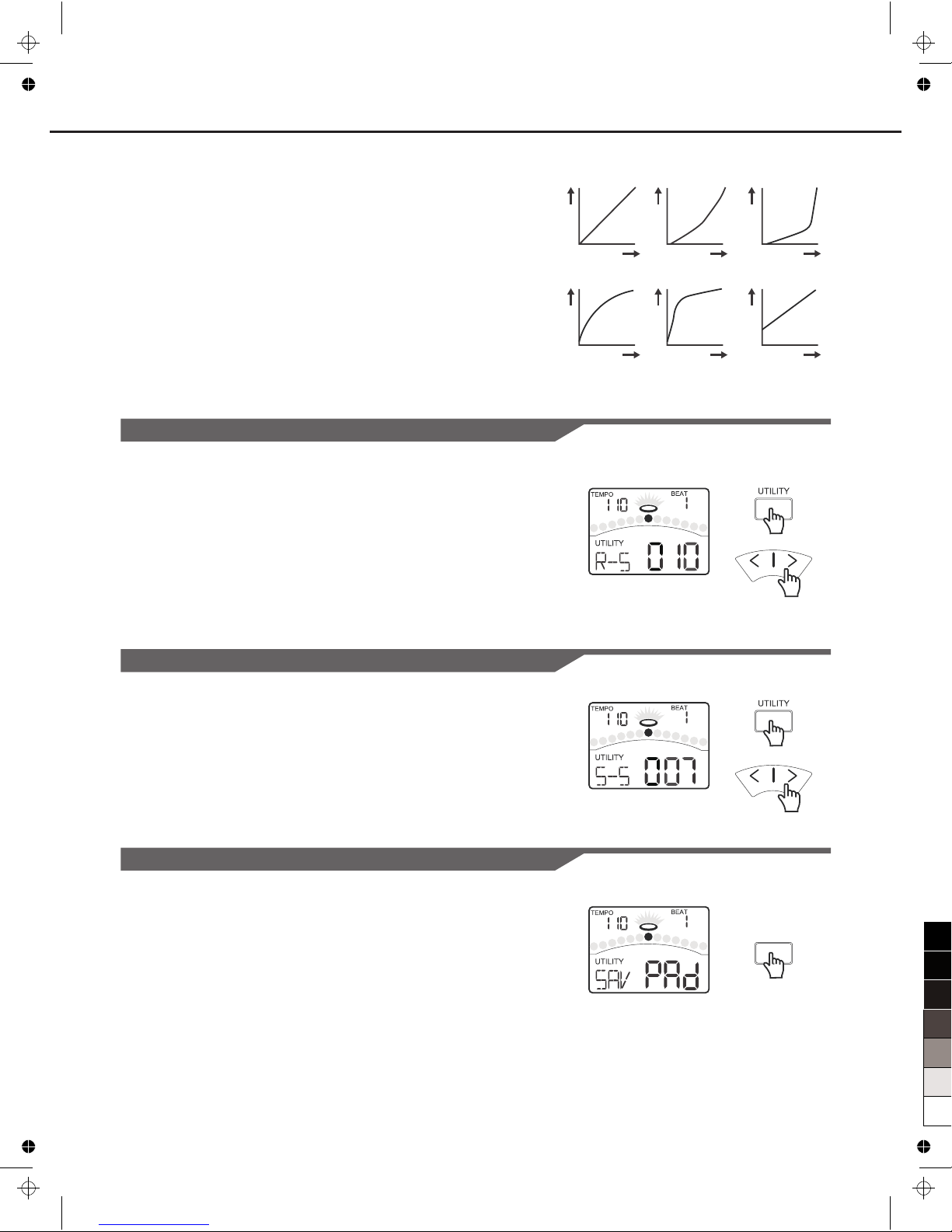

关于触发器性能参数设置.............................16
触发器灵敏度调节...................................17
触发器敲击门限设置.................................17
触发器串扰抑制参数设置.............................17
触发器力度曲线选择.................................17
触发器边击灵敏度调节...............................18
踩镲踏击灵敏度调节.................................18
触发器性能设置保存.................................18
节拍器设置

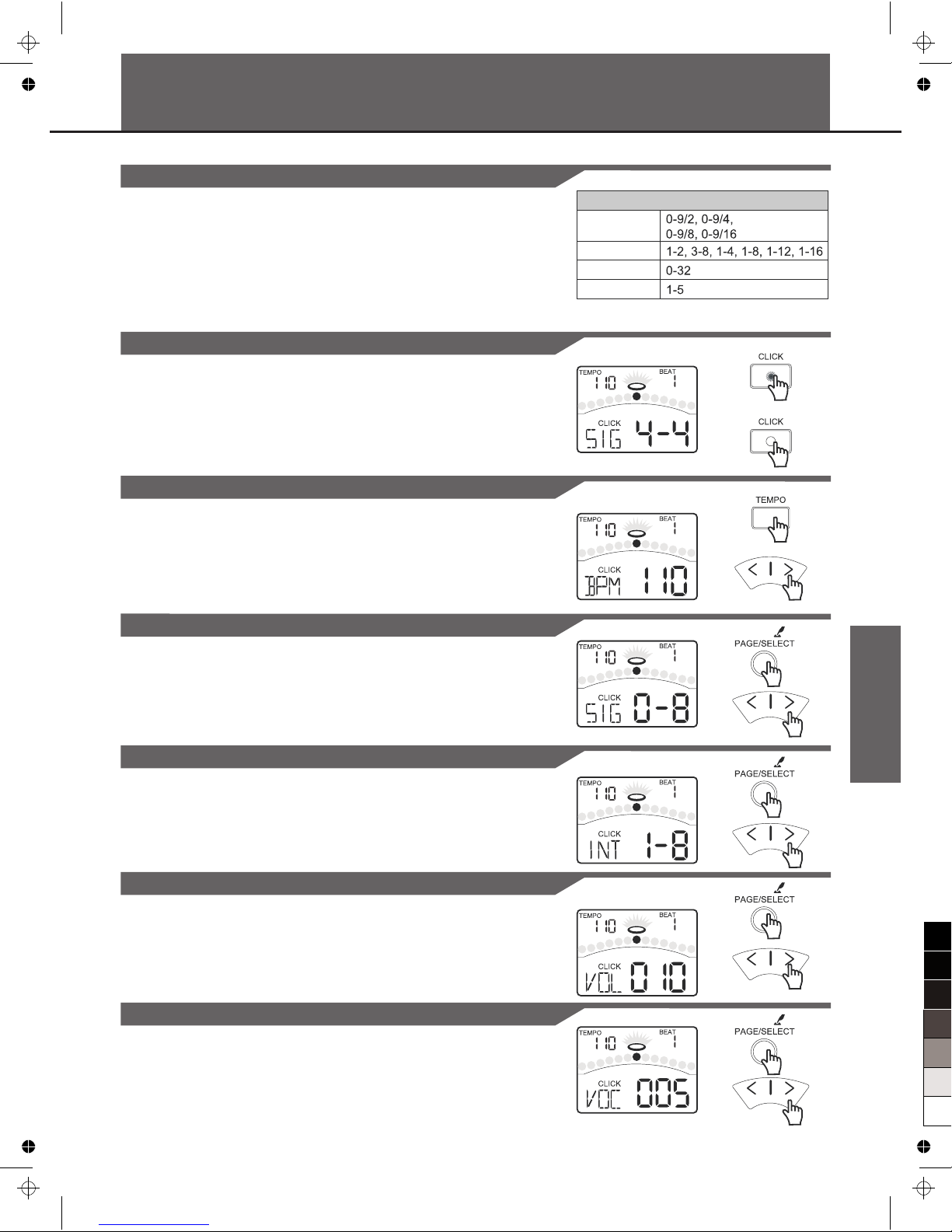

关于节拍器.........................................19
节拍器开关.........................................19
节拍器速度调节.....................................19
节拍器拍号设置.....................................19
节拍器节拍间隔设置.................................19
节拍器音量调节.....................................19
节拍器音色设定.....................................19
乐曲播放
关于乐曲...........................................20
乐曲选择...........................................20
乐曲播放...........................................20
乐曲伴奏音量调节...................................20
乐曲主打音量调节...................................20
乐曲主打轨静音.....................................20
录音功能
关于录音...........................................21
实时录音...........................................21
以乐曲作为伴奏录音.................................21
录音回放...........................................21
录音菜单...........................................21
学习模式

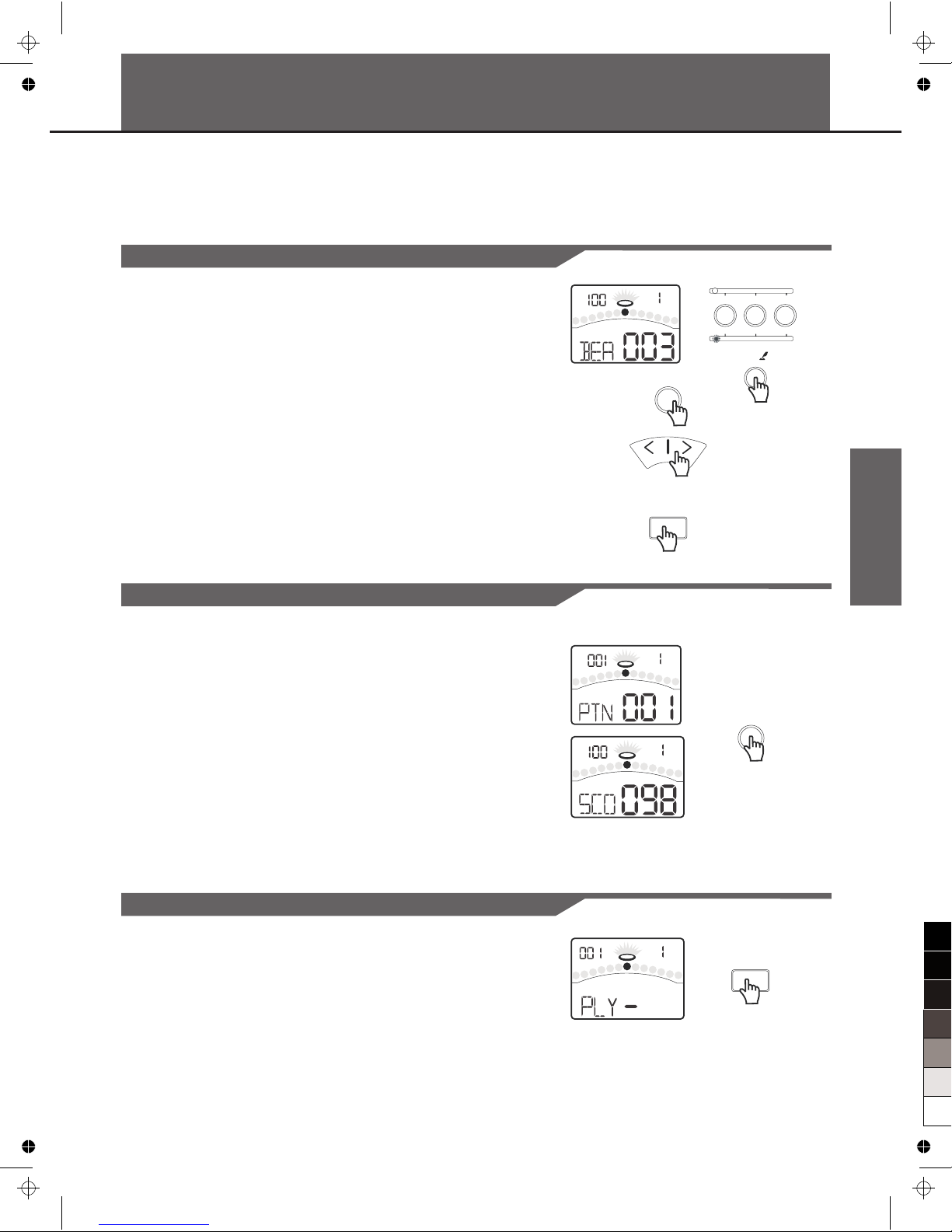

关于学习模式.......................................22
军鼓练习...........................................22
套鼓练习...........................................23
节奏练习...........................................23
考试评分...........................................24
回放考试录音.......................................24
MIDI设置
关于MIDI...........................................25
MIDI设置...........................................25
与外部音序设备连接.................................26
作为音源使用.......................................26
附录
提示信息...........................................27
故障排除...........................................27
规 格 ...............................................28
鼓组表/音色表/GM鼓组表/GM旋律音色表..............29
乐曲表/练习曲表/参数列表...........................36
MIDI应用表.........................................39
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:40

面板控制和终端
1. 主音量【VOLUME】旋钮
用于调节耳机及音频输出音量。
2. 启动/停止【START/STOP】按钮
用于启停乐曲的播放。
3. 保存【SAVE】按钮
用于保存鼓组或者保存鼓盘性能参数。
4. LCD显示
请参见显示屏说明。
5. 乐曲/节奏练习【SONG/PATTERN】按钮
用于在普通模式下进入乐曲页面，学习模式下进入节
奏练习页面。
6. 鼓组/套鼓练习【KIT/RHYTHM】按钮
用于在普通模式下进入鼓组页面，学习模式下进入套
鼓练习页面。
7. 音色/军鼓练习【VOICE/BEAT】按钮
用于在普通模式下进入音色页面，学习模式下进入军
鼓练习页面。
8. 翻页/切换【PAGE/SELECT】按钮
用于逐层浏览子菜单。若按住此按钮保持1秒可在普
通模式和学习模式之间切换。
9. 节拍器【CLICK】按钮
启停节拍器，在普通模式下进入节拍器菜单。
4
正面面板
( )
10.
用于关闭或开启乐曲主打轨。
11. 速度【TEMPO】按钮
用于调节当前播放速度。
12. 实用设置【UTILITY】按钮
在普通模式下，用于进入实用设置页面。
13. 录音【RECORD】按钮
在普通模式下，用于进入录音状态，同时显示
录音菜单。
14. 回放/练习【PLAY/PRACTICE】按钮
在普通模式下，用于回放录音。
在学习模式下，用于播放当前练习曲,方便用户跟着
练习。
在学习模式下，长按此按钮用于回放考试时录入的
音符。
15. 【<】按钮及【>】按钮
按【>】按钮递增参数值，按【<】按钮递减当前参
数值。同时按住【<】，【>】按钮不放并打开电
源，可以恢复初始设置。
16. 鼓盘选择按钮
按下鼓盘选择按钮触发当前鼓盘音色。在音色页面
和实用设置页面下，用于选择需要编辑的鼓盘。
主打轨静音【DRUM OFF】按钮
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:40

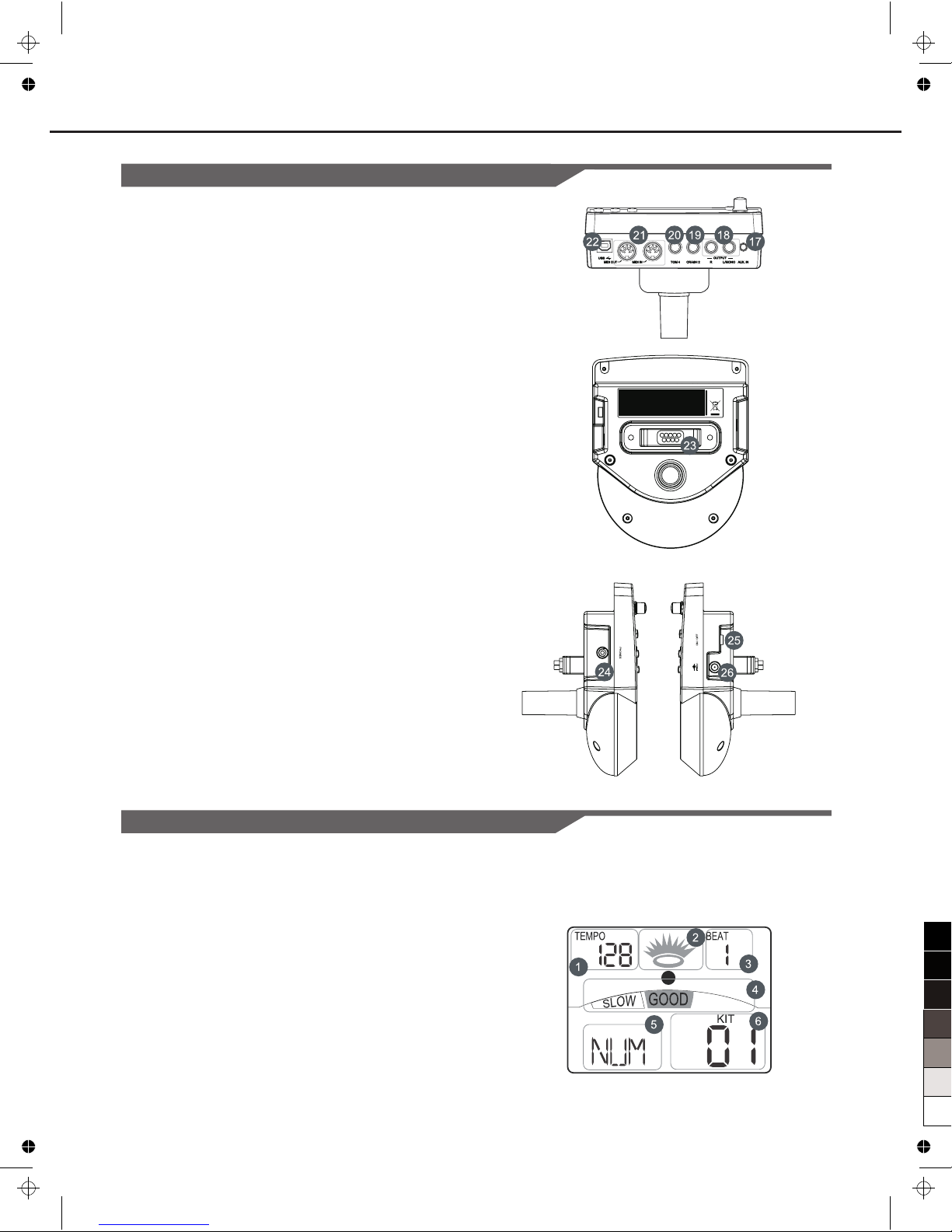

面板控制和终端
17.
立体声输入插孔，用于连接外部音源设备，比如
或者 播放器。
18. OUTPUT线路输出插孔 (1/4”)
立体声输出插孔，连接至音频系统或者功放设备。
19. CRASH 2 插孔 (1/4”)
强音镲Crash 2 信号输入插孔。
20. TOM 4 插孔 (1/4”)
桶鼓4Tom 4信号输入插孔。
21. MIDI (IN, OUT)输入输出接口
用于连接外部MIDI音序设备，传输MIDI信息。
22. USB 接口
用于连接至计算机，传输MIDI信息。
23. 触发器输入插孔
低音鼓Kick，军鼓Snare，桶鼓Tom，镲片Cymbal
以及踩镲踏板Hi-Hat control pedal输入插孔。
24. PHONES 耳机插孔 (1/8”)
用于连接耳机。
25. ON/OFF 电源开关
电源开关。
26. 电源插口
用于连接电源适配器。
AUX IN 辅助输入插孔 (1/8”)
MP3 CD
5
背面面板和侧面面板
显示屏
1. Tempo速度/Measure小节数
2. 敲中显示
3. Beat 节拍计数
4. 敲击准确度显示
5. 菜单项显示 (例如UTILITY, REC菜单等)
6. 当前模式以及菜单参数显示
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:40

装配
连接鼓盘和踏板
6
警告!
为防止触电和损坏设备，连接所有连接线前，请务必关闭电源。
标配: 低音鼓KICK，军鼓SNARE，桶鼓TOM1-3，强音镲CRASH1，叮叮镲RIDE，踩镲HIHAT，踩镲踏板HIHAT
CONTROL PEDAL
可选配置: 强音镲2 CRASH2，桶鼓4 TOM4
使用鼓盘连接线，连接低音鼓，军鼓，桶鼓1~3，叮叮镲，强音镲，踩镲，踩镲踏板。军鼓为立体声输入，支持双触
发 (有边击响应)；桶鼓，镲片(包括叮叮镲和强音镲)，低音鼓，踩镲为单声道输入，不响应边击。踩镲踏板为立体
声输入。
提示:
关于如何装配鼓架， 连接鼓盘以及鼓音源，请参见装配说明书。
叮叮镲
强音镲
踩镲
鼓音源
踩镲踏 板 低音鼓
军鼓
桶鼓1桶鼓2
桶鼓3
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:41

7
接口
扩音设备连接
如果您使用扩音器播放，请将扩音器连接线插入本鼓音源背面面
板的Output L/MONO 和R插孔。
提示:
若您希望听到单声道输出播放，您可以使用L/MONO插孔。
若您希望听到立体声输出播放，您可以使用L/MONO和R两个插
孔。音频输出音量可以通过主音量VOLUME旋钮调节。
耳机连接
本鼓音源的侧面面板有PHONES耳机插孔，您可方便地使用耳机
监听。而且，耳机输出音量也可通过主音量VOLUME旋钮调节。
MP3/CD播放器连接
连接MP3/CD播放器或其他音频设备，将音频输出立体声线连接
至背面面板的辅助输入AUX In插孔。
您可以配合音频输入的乐曲一起演奏。
计算机连接
使用USB端口
通过该端口接收或者传送MIDI信息。
使用MIDI端口
MIDI IN 端口
通过该端口接收来自外部MIDI设备或是计算机的MIDI信息。
MIDI OUT 端口
敲击鼓盘发出的码会从该端口输出至外部MIDI设备或者是计算
机。
MIDI键盘连接
如果您想要使用外部MIDI键盘或者MIDI鼓设备来控制该电子鼓，
请按图示连接。本电子鼓可作为音源使用。
电源连接
连接电源适配器至本电子鼓侧面面板的电源插口，等确认已连接
妥当后，旋转主音量旋钮至最左边 (最小音量) 再将电源开关切换
到“ON”的位置，打开电源。KIT标识点亮，液晶屏显示第1套鼓
组。
提示:
与其他设备连接前，请确认电源关闭。
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

8

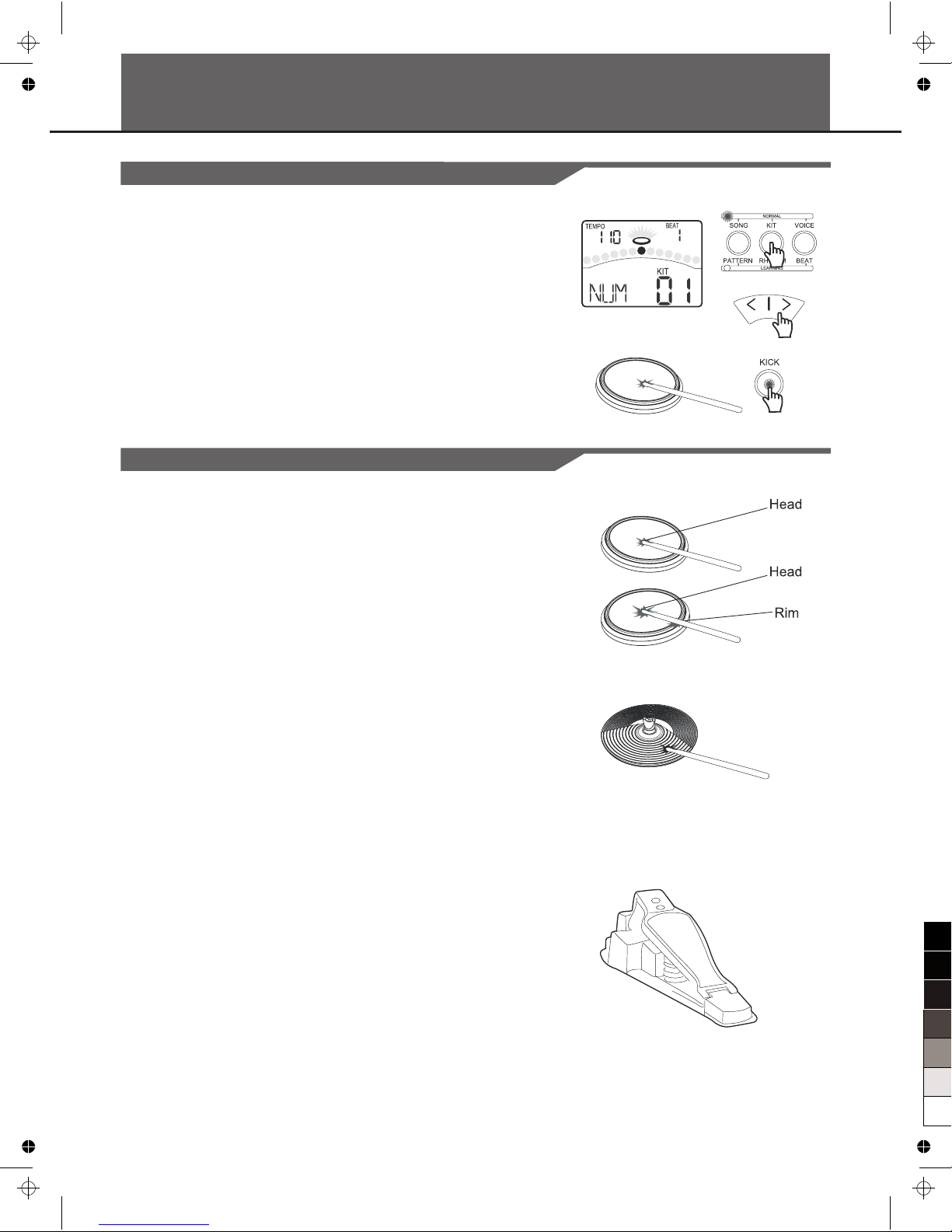

基本操作
鼓组选择
开机，默认进入鼓组显示(KIT标识点亮)。液晶屏显示：
1. 使用 [<]或[>] 按钮选择鼓组。
26套预设鼓组 ( Kits 01~26 )
14套用户鼓组 ( Kits 27~40 ) , 参数区会显示 “U27~U40”
2. 按下鼓盘选择按钮可以预听该鼓组 ( 以固定力度触发) 。
3. 敲击鼓盘触发。
鼓盘敲击
与原声鼓类似，电子鼓模拟了不同的敲击手法。 所有的鼓盘都
具备力度响应。并且，本电子鼓的音色会随着您敲击力度的变化
而响应不同的力度分层音色，更贴近于原声鼓的演奏。
敲击军鼓鼓面与鼓边
本电子鼓可检测到鼓面与鼓边不同位置的敲击(敲击鼓边响应鼓
边音色)。
敲击镲面
本电子鼓响应镲面敲击。
踩镲
随着踏板位置的不同，踩镲呈现不同的音色：
开镲音色Open Hi-Hat: 单敲击踩镲镲面
半开镲音色Half-Open Hi-Hat: 踩下踩镲踏板至中间位置，同时
敲击踩镲镲面。
闭镲音色Closed Hi-Hat: 踩下踩镲踏板并保持闭合，同时敲击
踩镲镲面。
踩镲踏板音色: 踩下踩镲踏板并保持闭合
踩镲踏击音色: 踩下踩镲踏板并随即释放踏板
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

触发器灵敏度调节
您可以根据您的敲击习惯来适当调节触发器灵敏度。
1. 按 [UTILITY] 按钮
UTILITY标识点亮。
2. 敲击鼓盘或者按下鼓盘选择按钮来选择您想要调节灵敏度的鼓
盘。鼓盘按钮灯点亮。
3. 按 [<] 或[>] 按钮调节触发器灵敏度。
4. 按 [SAVE] 按钮保存当前触发器设置。
触发器性能调节具体方法，请参见实用指南。
节拍器使用
您可以通过[CLICK]按钮进行节拍器相关设置。节拍器指示球会
随着节拍器当前的拍号以及速度(液晶屏左上角显示)左右摇摆。
节拍器参数包括拍号，节拍间隔，节拍器音量，节拍器音色。
1. 按 [CLICK] 按钮。
开启节拍器。
2. 按 [PAGE] 按钮 切换至节拍器参数设置子菜单。按下[<] 或[>]
按钮调节参数。
3. 再次按 [CLICK] 按钮。
停止节拍器播放并退出节拍器菜单。
9
基本操作
速度调节
您可以调节节拍器的播放速度，当前乐曲的播放速度，学习模式
练习曲的播放速度。液晶屏左上角显示当前速度值。
1. 按 TEMPO 按钮。
2. 按[<] 或[>] 按钮。
调节当前速度。
3. 同时按下[<] 或[>] 按钮，复位当前速度至预设值。
提示:
3秒后自动退出速度值暂显状态。
[ ]
PAGE/SELECT
UITILY
TEMPO
BEAT
UTILITY
TEMPO
BEAT
CLICK
TEMPO
BEAT
SONG
TEMPO
BEAT
UTILITY
CLICK
CLICK
TEMPO
SAVE
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

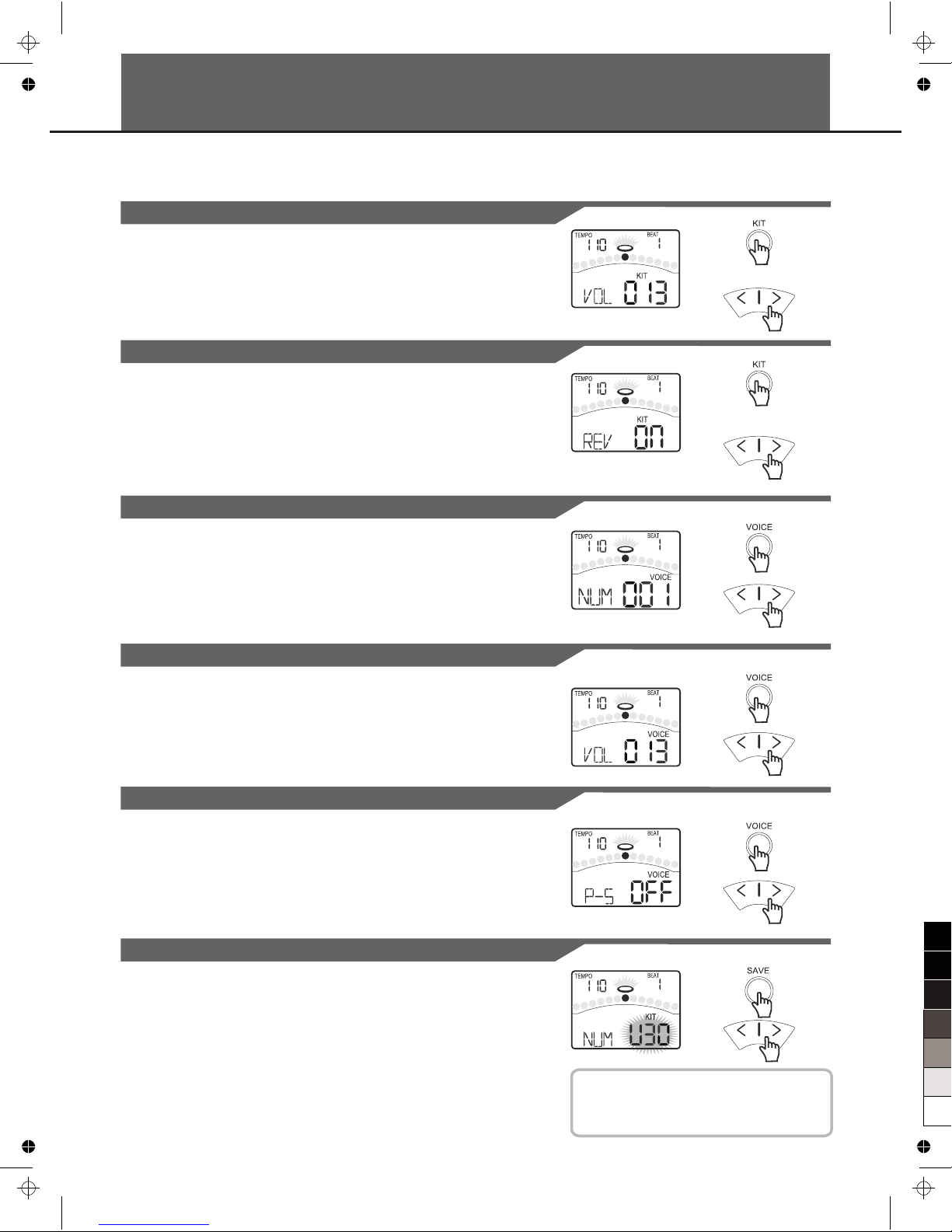

通过鼓组菜单, 您可以方便地编辑鼓组参数，并且保存您的个性化设置
鼓盘音量/相位/音高调节
10
编辑并保存鼓组
1. 按 [VOICE] 或 [PAGE] 按钮。
切换至鼓盘音量，鼓盘相位，以及鼓盘音高调节子菜单。
2. 按 [<] 或[>] 按钮。
调节当前参数值。
1. 按 [SAVE] 按钮。
液晶屏显示用户鼓组号闪烁。
2. 按 [<] 或[>] 按钮。
选择您想要保存的鼓组至用户鼓组。(用户鼓组序号27-40)
3. 再次按 [SAVE] 按钮。
确认保存。
鼓组保存
鼓组音量调节
1. 按 [KIT] 或 [PAGE] 按钮。
切换至鼓组整体音量调节子菜单。
2. 按 [<] 或[>] 按钮
混响开关/均衡设置
1. 按 [KIT] 或 [PAGE] 按钮。
切换至整体混响开关子菜单以及三频段均衡调节子菜单。
2. 按 [<] 或[>] 按钮。
设置混响开/关(ON/OFF)。
调节三段频段均衡(高频，中频，低频)。
鼓盘音色选择
1. 按 [VOICE] 按钮。
切换至鼓盘音色选择子菜单。
2. 按 [<] 或[>] 按钮。
为当前的鼓盘选择音色。具体音色请参见音色表。
鼓盘启动乐曲片段功能
1. 按 [VOICE] 或 [PAGE] 按钮。
切换至鼓盘启动乐曲片段功能开关(P-S, Pad Song)以及乐曲
片段序号选择子菜单(P-N,Pad Song Number)。
2. 按[<]或[>]按钮。
选择开/关鼓盘启动乐曲片段的功能。敲击当前鼓盘可触发选
中的乐曲片段。
提示
一旦切换至其他鼓组，或者关机，当前鼓组的
编辑数据丢失。建议您及时保存编辑数据。
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

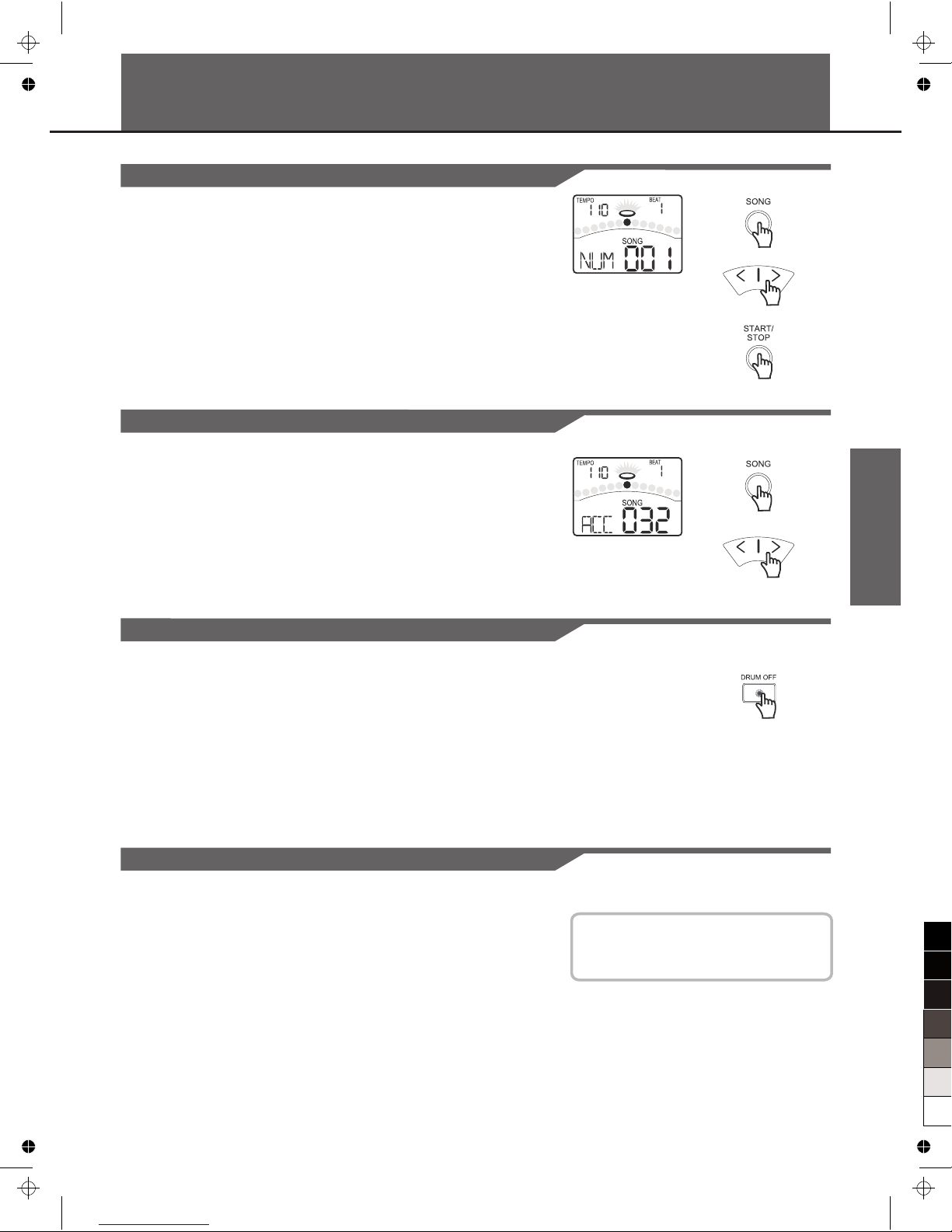

乐曲选择
1. 按下[SONG]按钮。
进入乐曲页面。
2. 按下 [<] 或[>] 按钮。
选择不同的乐曲，每首乐曲都有其相对应的鼓组，具体请参照
乐曲列表。
3. 按下[START/STOP]按钮。
播放或停止当前选择的乐曲。当乐曲正在播放时，相对应的乐
曲主打轨鼓盘按钮灯会闪烁。
乐曲主打轨静音
如果您想将乐曲中的主打轨静音 请按下[DRUM OFF]按钮 此
时[DRUM OFF]灯点亮。
， ，
11
乐曲音量调节
使用鼓盘启动乐曲片段
此功能只有在电子鼓上才能实现。当您使用鼓盘触发已经设置好的乐曲
片段时，会立即播放该乐曲片段。如果您不知道如何设置这项功能,请翻
阅至实用指南并参考 “其他参数设置”。
例如：
低音鼓: 您可以将低音鼓当作贝斯乐器演奏，比如将低音鼓设置为触发
TAP乐曲(参照乐曲表 TAP组) 当您接连踩下低音鼓时 音符一个音
接一个音地播放。
强音镲: 您可以使用强音镲演奏和弦组合。比如将强音镲设置为触发
HIT乐曲(参照乐曲列表，HIT组)，当您敲击强音镲时会实时播放该和弦
组合。
， ， ，
乐曲播放
在乐曲页面中, 您可以调节伴奏轨和主打轨的音量
1. 按下[SONG]或[PAGE]按钮
切换至伴奏音量和主打轨音量子菜单。
2. 按下 [<] 或[>] 按钮。
调节相对应的轨道音量。
。
。
提示
可以按下[START/STOP]按钮来一个音接一个
音地播放TAP乐曲，也可以使用设置过的鼓盘
来触发TAP乐曲。
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

快速录音
1. 按下[RECORD]按钮。
[RECORD]键灯闪烁，节拍器自动打开。
液晶屏如图所示:
2. 按下[START/STOP]按钮或敲击鼓盘，启动录音。
[RECORD]灯点亮。
3. 再次按下[START/STOP]按钮,或按下[RECORD]按钮结束录
音。[RECORD]键灯熄灭，您的演奏已经被录入。
录音回放
1. 按下[PLAY]按钮，回放您的录音内容。
液晶屏显示:
2. 再次按下[PLAY]按钮，停止回放。
如果您不满意您的录音内容,请按下[RECORD]按钮重新录音。
12
录音功能
录音菜单设置
您可以在录音准备状态下设置录音参数。
1. 按下[PAGE]按钮，切换各级录音菜单。
2. 按下 [<] 或[>] 按钮，在录音菜单中调节录音参数。
参照实用指南。
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

学习模式是一套独创的、全面的教学模式，共分为三个部分：
Beat:
Rhythm: 套鼓练习
Pattern: 节奏练习
军鼓练习
练习曲选择
当您在普通模式时，请按下[PAGE/SELECT]按钮并保持一秒
钟，进入学习模式，LEARNING灯点亮。
液晶屏显示:
1. 按下[BEAT]按钮，切换至 。
2. 按下 [<] 或[>] 按钮，选择您所想要学习的军鼓练习。
3. 按下[PRACTICE]按钮，开始或停止播放您所选择的军鼓练习。
当练习片段正在播放时，相对应的鼓盘按钮灯会闪烁。
如果您想选择套鼓练习或者节奏练习，请参考实用指南。练习鼓
谱可以从网上下载(或咨询经销商)。我们建议您跟随鼓谱练习。
军鼓练习页面
考试/评分
如果您想检验您的练习进度，请按下[START/STOP]按钮启动考
试。
液晶屏显示：
启动考试功能，在考试开始时会有一小节预备拍，这样您就可以
找到最准确的时间点。在考试过程中自动录音，方便用户回放检
查。考试乐段播放完后自动结束考试，进入评分状态。液晶屏显
示：
如果对您的分数不满意，请按下[START/STOP]按钮，重新进行
考试。
13
学习模式
考试录音回放
1. 按下[PLAY/PRACTICE]按钮并保持两秒钟，
试内容回放。液晶屏显示:
2. 再次按下[PLAY/PRACTICE]按钮，结束回放。
您会听到您的考
BEAT
LEARN
TEMPO
BEAT
LEARN
MEAS
BEAT
LEARN
TEMPO
BEAT
LEARN
BEAT
NORMAL
KIT VOICE
BEATRHYTHMPATTERN
LEARNING
PAGE/SELECT
START/
STOP
MEAS
PLAY/PRACTICE
PLAY/PRACTICE
SONG
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

通过鼓组菜单，您可以选择喜欢的鼓组进行演奏，您还可以通过
编辑音色及其参数来创建自己的鼓组，比如编辑鼓盘音色的音
高，混响深度，音量，相位，MIDI输出键位(MIDI Note)等等。
本电子鼓提供了40套鼓组：
26套预制鼓组(鼓组01-26)
14套用户鼓组(鼓组U27-U40)
每一套鼓组内置有12个鼓盘音色设置，分配给10个鼓盘以及1个
踩镲踏板，如表所示：
除此之外，本电子鼓还提供了11套GM标准鼓组(General
MIDI)，方便应用于MIDI/USB连接以及作为音源播放MIDI文件。
请参见GM鼓组表。
14
关于鼓组
鼓组选择
按 [KIT] 按钮进入鼓组页面。KIT标识点亮，液晶屏显示当前鼓组
号。
通过按[>]或[<]按钮选择鼓组。若长按[>]，参数值会迅速递
增。若长按[<]按钮，参数值会迅速递减。
创建用户鼓组
鼓组整体参数设置
通过鼓组菜单，您可以方便地调节鼓组整体参数。
1. 按[PAGE]或[KIT]按钮，切换至鼓组音量(VOL, Kit Volume)调
节子菜单。可方便您为每一套鼓组设定整体音量。
参数范围(0-32)。
2. 按[PAGE]或[KIT]按钮，切换至整体混响开关( REV Reverb
Switch)设置子菜单。可方便您开/关(ON/OFF)整体响效果。
3. 按[PAGE]或[KIT]按钮，切换至均衡( EQH/EQM/EQL,EQ
Gain)调节子菜单。可方便您调节高、中、低三段频段的均
衡。
参数范围(-12dB-12dB)。
,
鼓盘选择
您可以通过按下鼓盘选择按钮或者敲击鼓盘来选择您想要编辑的
鼓盘。此时，相对应的鼓盘按钮灯会点亮。若您选择的是鼓边，
鼓盘按钮灯及鼓边按钮灯会一起点亮。
( )
鼓盘音色设置
鼓组整体参数
鼓组参数
全局参数
VOL音量
REV混响开/关
EQH均衡-高频
EQM 均衡-中频
EQL均衡-低频
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

创建用户鼓组
本电子鼓针对9种鼓盘类型制作了不同风格不同种类共385个鼓音
色，比如原声低音鼓音色(Acoustic Kick)，电声低音鼓音色
(Electric Kick)，原声军鼓音色(Acoustic Snare)，电声军鼓音色
(Electric Snare)，副打音色(Percussion)。您可以为每一个鼓盘
设定不同的音量，相位，音高，混响效果等等。
鼓盘音色参数设置
1. 按[PAGE]或[VOICE]按钮 切换至鼓盘音量(VOL, Pad
Volume)调节子菜单。可方便您为每一个鼓盘设定音量。
2. 按[PAGE]或[VOICE]按钮，切换至鼓盘相位( PAN Pad
Pan)调节子菜单。可方便您为每一个鼓盘设定相位。
3. 按[PAGE]或[VOICE]按钮，切换至鼓盘音高( PIT, Pad
Pitch)调节子菜单。可方便您为每一个鼓盘设定音高。
4. 按[PAGE]或[VOICE]按钮，切换至鼓盘混响效果(REV, Pad
Reverb)调节子菜单。可方便您为每一个鼓盘设定混响效果。
，
,
15
关于鼓盘音色
音色选择
用户鼓组保存
编辑鼓组参数之后, 请按[SAVE]按钮保存当前设置至用户鼓组
(序号27-40)。此时，液晶屏显示的用户鼓组号闪烁。再次按
[SAVE]按钮确认保存，保存完毕后自动返回至该用户鼓组页面。
按[VOICE]按钮进入鼓盘音色设置页面。VOICE标识点亮，液晶
屏显示当前鼓盘的音色号。
1. 按 [<] 或[>] 按钮选择鼓盘音色(001-385)。
2. 若当前选中踩镲(Hi-Hat), 液晶屏显示踩镲联动音色选项：
H-C001 - H-C007。
其他参数设置
1. 按 按钮，切换至鼓盘MIDI输出键位设置
(MID, MIDI Note)子菜单。可方便您为每一个鼓盘设置MIDI输
出键位。
2. 按[PAGE]或[VOICE]按钮，切换至鼓盘启动乐曲片段功能开
关(P-S, Pad Song ON/OFF)设置子菜单。一旦该选项设置为
ON,按[PAGE]或[VOICE]按钮可进入鼓盘启动乐曲片段序号选
择页面(P-N,Pad Song Number)，按[<]或[>]选择乐曲序
号。
[PAGE]或[VOICE]
提示
您可以边调节参数，如音量，相位，音高，
混响深度，边敲击鼓盘试听效果。
鼓盘音色参数设置
其他参数设置
音色设置
其他设置
VOL音量(0-32)
PAN相位(-8-8)
PIT音高(-8-8)
REV混响深度(0-16)
MIDI输出键位(0-127)
P-S鼓盘启动乐曲片段开关
(ON/OFF)
P-N鼓盘启动乐曲片段序号(1-80)
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

16
触发器性能设置
关于触发器性能参数设置
按[UTILITY]按钮进入触发器性能参数设置页面。
UTILITY标识点亮。您可以使用 [<] 或[>] 按钮调节参数(如右表所
示 ),包括触发器的边击灵敏度调节，以及踩镲踏击灵敏度调节
等等。
您可以通过按下鼓盘选择按钮，或者敲击/踩踏触发器来选择您
想要编辑的触发器，相对应的鼓盘按钮灯点亮。如果您选择的是
鼓边，鼓盘按钮灯及鼓边按钮灯会一起点亮。
Sensitivity触发器灵敏度
通过该参数可以调节鼓盘灵敏度。参数值越高，同样力度下敲击
产生的音量越大；参数值越低，同样力度下敲击产生的音量越
小。您可根据敲击习惯来设置该参数。另外，您同样可以通过
S-S参数设置踩镲踏击(Splash)的灵敏度。
Threshold触发器敲击门限设置
通过该参数可以调节触发器的敲击门限，敲击力度大于该门限
时，才会使触发器发声。该参数设得越高，就需要用越大的力来
触发。该参数可以有效避免误触发，防止相关鼓盘的振动而带来
的干扰。该参数设得越低，触发器就越容易触发。您可根据敲击
习惯来设置该参数。
X-Talk: 触发器串扰抑制
如果两个触发器位置非常接近，敲击当前触发器有可能会误触发
其他的触发器。可以通过调高触发器的串扰比例消除参数来避免
受干扰。值得注意的是，请勿将此参数设置地过高，否则易引起
漏音，即同时敲击两个触发器，小力度触发的鼓盘声会漏音。因
此，当您通过调高此参数来消除串扰时请尽可能不要调至过高。
另外，当此参数被调至0时，串扰抑制不起作用。
Curve触发器力度曲线选择
力度曲线是指敲击力度与音量的对应关系，通过调节该参数，可
以使得敲击手感更舒适自然。您可根据敲击习惯来设置该参数。
( )
触发器性能参数设置
每个鼓盘
个别鼓盘
SEN灵敏度(1-16)
THR敲击门限(0-16)
CRO串扰抑制(1-16)
CUR力度曲线(1-6)
R-S边击灵敏度(1-16)
S-S踩镲踏击灵敏度(1-9)
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:42

17

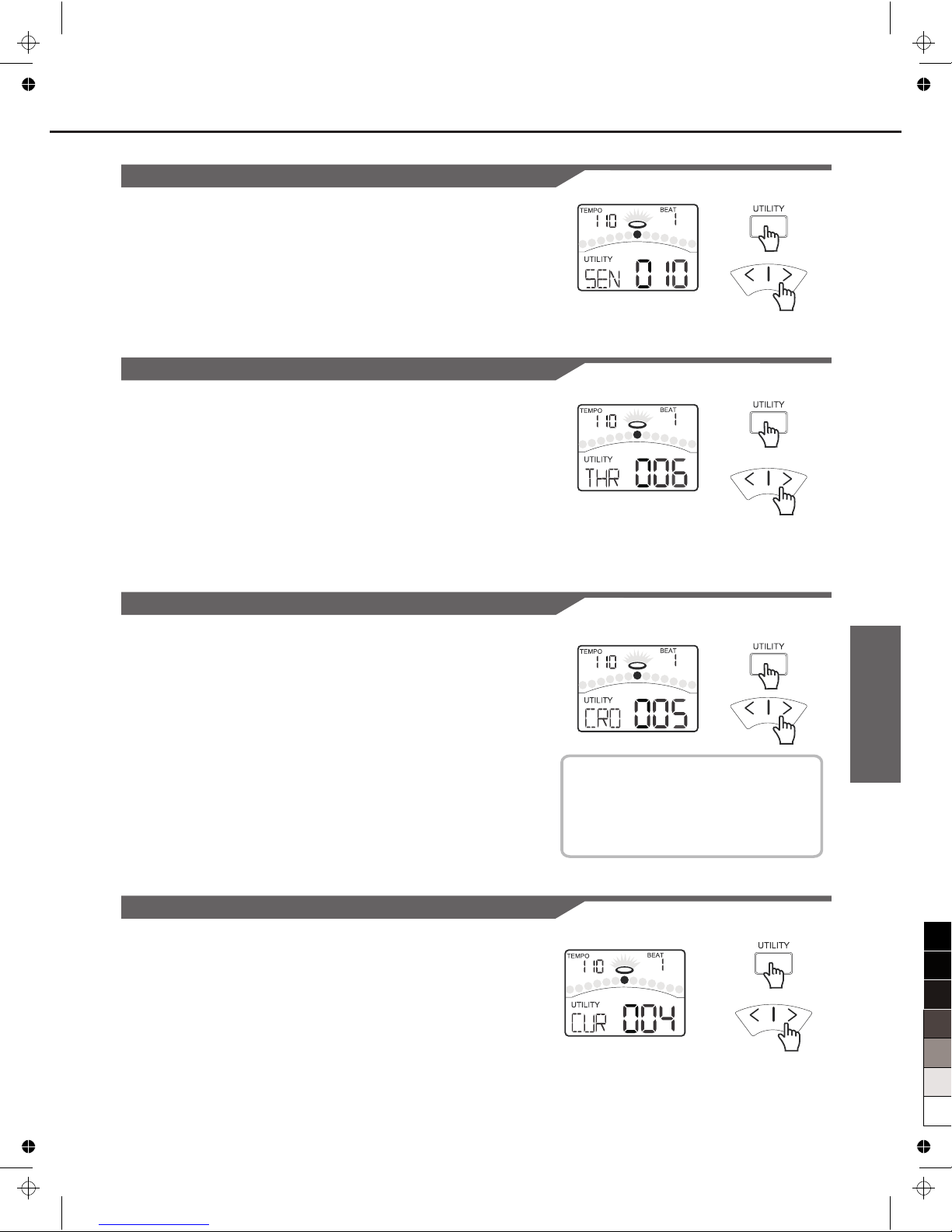

触发器性能设置
触发器灵敏度调节
按[PAGE]或 按钮, 切换至触发器灵敏度调节子菜单。
液晶屏显示：
UTILITY通过该参数可以调节触发器灵敏度。参数值越高，同样
力度下敲击产生的音量越大；参数值越低，同样力度下敲击产生
的音量越小。您可根据敲击习惯来设置该参数。
[UTILITY]
触发器敲击门限设置
按 按钮，切换至触发器敲击门限设置子菜
单。
液晶屏显示：
通过该参数可以调节触发器的敲击门限，敲击力度大于该门限
时，才会使触发器发声。该参数设得越高，就需要用越大的力来
触发。该参数可以有效避免误触发，防止相关鼓盘的振动而带来
的干扰。该参数设得越低，触发器就越容易触发。 您可根据敲
击习惯来设置该参数。
[PAGE]或[UTILITY]
触发器串扰抑制参数设置
按 按钮, 切换至触发器串扰抑制参数设置子菜
单。
液晶屏显示：
如果两个触发器位置非常接近， 敲击当前触发器有可能会误触发
其他的触发器。可以通过调高触发器的串扰抑制参数来避免受干
扰。
[PAGE]或[UTILITY]
提示
当为了避免串扰抑制，需要提高此参数值时，
建议可适当调高参数，而不必将此参数设得过
高, 因为如果设得过高，同时敲击2个鼓盘，只
有大力度敲击的鼓盘发声，另一个鼓盘不会发
声。
触发器力度曲线选择
按 按钮，切换至触发器力度曲线设置子菜
单。
液晶屏显示：
[PAGE]或[UTILITY]
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:43

触发器性能设置
18
力度曲线是指敲击力度与音量的对应关系
力度曲线1: 默认设置,是最自然和最接近真鼓演奏的力度曲线。
力度曲线2, 3: 与力度曲线1比较，大力度产生更大的音量。
力度曲线4, 5: 与力度曲线1比较，小力度产生更大的音量。
力度曲线6: 动态范围小，音量集中、偏大。
触发器边击灵敏度调节
该参数只对军鼓作用。
按 [PAGE] 或 [UTILITY] 按钮, 切换至触发器边击灵敏度设置子
菜单。 液晶屏显示：
与灵敏度调节功能类似, 该参数只针对触发器边击调节灵敏度。
注意：
如果您当前未选择军鼓鼓盘，则该参数项显示“---”
踩镲踏击灵敏度调节
按 [PAGE] 或 [UTILITY] 按钮,
单。 液晶屏显示：
通过该参数可以调节踩镲踏击的灵敏度。
切换至踩镲踏击灵敏度设置子菜
触发器性能设置保存
完成触发器性能参数设置 (比如灵敏度, 门限, 串扰抑制, 力度
曲线,边击灵敏度, 踩镲踏击灵敏度)之后,您可以保存上述设
置。UTILITY实用设置子菜单下，按下[SAVE]按钮便可以保存所
有的触发器性能参数。
提示:
1. 如关机前忘记保存,则之前设置的触发器性能参数都将丢失。
2. 以上参数值对所有鼓组均有效。
力度曲线1 力度曲线2 力度曲线3
力度曲线4 力度曲线5 力度曲线6
敲击力度
音量
敲击力度 敲击力度
音量 音量
敲击力度
音量
敲击力度 敲击力度
音量 音量
SAVE
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:43

节拍器设置
关于节拍器
节拍器, 用于练习时校准节拍，或者配合乐曲播放或者录音时使
用。
按[CLICK]按钮进入节拍器菜单。切换至各节拍器子菜单，您可
以使用 [<] 或[>] 调节参数（如右表所示）。
节拍器开关
1. 按[CLICK]按钮开启节拍器， 按钮灯闪烁。节拍器以当
前设置的拍号以及速度（分别显示在液晶屏的右上角以及左上
角）播放。
2. 再次按[CLICK] 按钮停止节拍器播放，CLICK按钮灯熄灭。
CLICK
19
节拍器速度调节
按[TEMPO]按钮，按 按钮调节当前节拍器播放速度。
当前节拍器播放速度显示在液晶屏的左上角。
[<] 或[>]
节拍器拍号设置
按[PAGE]按钮，切换至节拍器拍号设置子菜单。液晶屏显示：
若将参数设置为"0"，比如0-2, 0-4, 0-8, 0-16，表示第1拍没有
重拍。
节拍器节拍间隔设置
按 按钮, 切换至节拍器节拍间隔设置子菜单。 液晶屏显
示：
通过该参数可以设置节拍器的节拍间隔.
[PAGE]
节拍器音量调节
按 按钮, 切换至节拍器音量调节子菜单。液晶屏显示：
通过该参数可以调节节拍器的音量。
[PAGE]
节拍器音色设定
按 按钮, 切换至节拍器音色设定子菜单。 液晶屏显示：
通过该参数可以改变节拍器的音色。
[PAGE]
节拍器设置
SIG拍号
INT节拍间隔
VOL音量
VOC音色
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:43

乐曲播放
20
关于乐曲
本电子鼓共预设了80首乐曲:
50首循环播放的乐曲
10首循环播放的副打乐曲
5首Hit乐曲片段
15首Tap乐曲片段
请参照乐曲表。在乐曲菜单中,您可以选择任意一首乐曲，并且
可以改变乐曲的伴奏音量和主打轨道音量。
乐曲选择
如果当前不在乐曲页面, 可以按[SONG]按钮进入。SONG标识点
亮，液晶屏显示当前选择的乐曲序号。
按 [<] 或[>] 按钮选择乐曲，若长按[>]，乐曲序号会迅速递增。
若长按[<]按钮，乐曲序号会迅速递减。
乐曲播放
按[START/STOP]按钮播放乐曲， 液晶屏显示当前乐曲的节拍
数。在乐曲播放页面下，相对应的乐曲主打轨鼓盘按钮灯会闪
烁。再次按下[START/STOP]按钮，停止乐曲播放。
在乐曲播放页面下，可以通过按[KICK(LIGHT ON/OFF)]按钮来
实现亮灯与否。
乐曲主打音量调节
按下[PAGE]或[SONG]按钮,切换至乐曲主打音量调节子菜单。液
晶屏显示:
使用 [<]或[>] 按钮，调节所选乐曲的主打音量，开机时该参数自
动恢复为初始值。
( )
乐曲伴奏音量调节
按下[PAGE]或[SONG]按钮切换至乐曲伴奏音量调节子菜单。
液晶屏显示:
使用 [<]或[>] 按钮，调节所选乐曲的伴奏音量，开机时该参数自
动恢复为初始值。
乐曲主打轨静音
按下[DRUM OFF]按钮可以关闭或开启主打轨静音功能，当开启
此功能，[DRUM OFF]按钮灯点亮。
乐曲菜单
NUM序号(1-80)
ACC伴奏音量(0-32)
DRM主打音量(0-32)
序号
音量
提示
TAP乐曲片段以单音播放。
提示
当切换至新乐曲时，新乐曲将等当前乐
曲当前小节播放完后启动播放。
0
5
25
75
95
100
MUZA_DD515_Manual_ZH05_110902
2011󾾠󾾠9󾾠󾾠2󾾠󾾠 10:55:43
