• Ne pas poser le câble de l'antenne du récepteur parallèlement aux câbles électriques. Ne
ficelez pas le câble de l'antenne, mais utilisez par ex. un tube d'antenne qui sort à la verticale
du modèle réduit.
• Avantla premièreutilisation dumodèle réduit,vous devezeffectueruntestde fonctionnement
et de portée après la mise sous tension du convertisseur.
• Éviterdecourt-circuiterlasortiedu convertisseur au risque de détruire le convertisseur. Cela
entraînerait l'annulation de la garantie !
• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un jouet
dangereux pour les enfants.
Montage

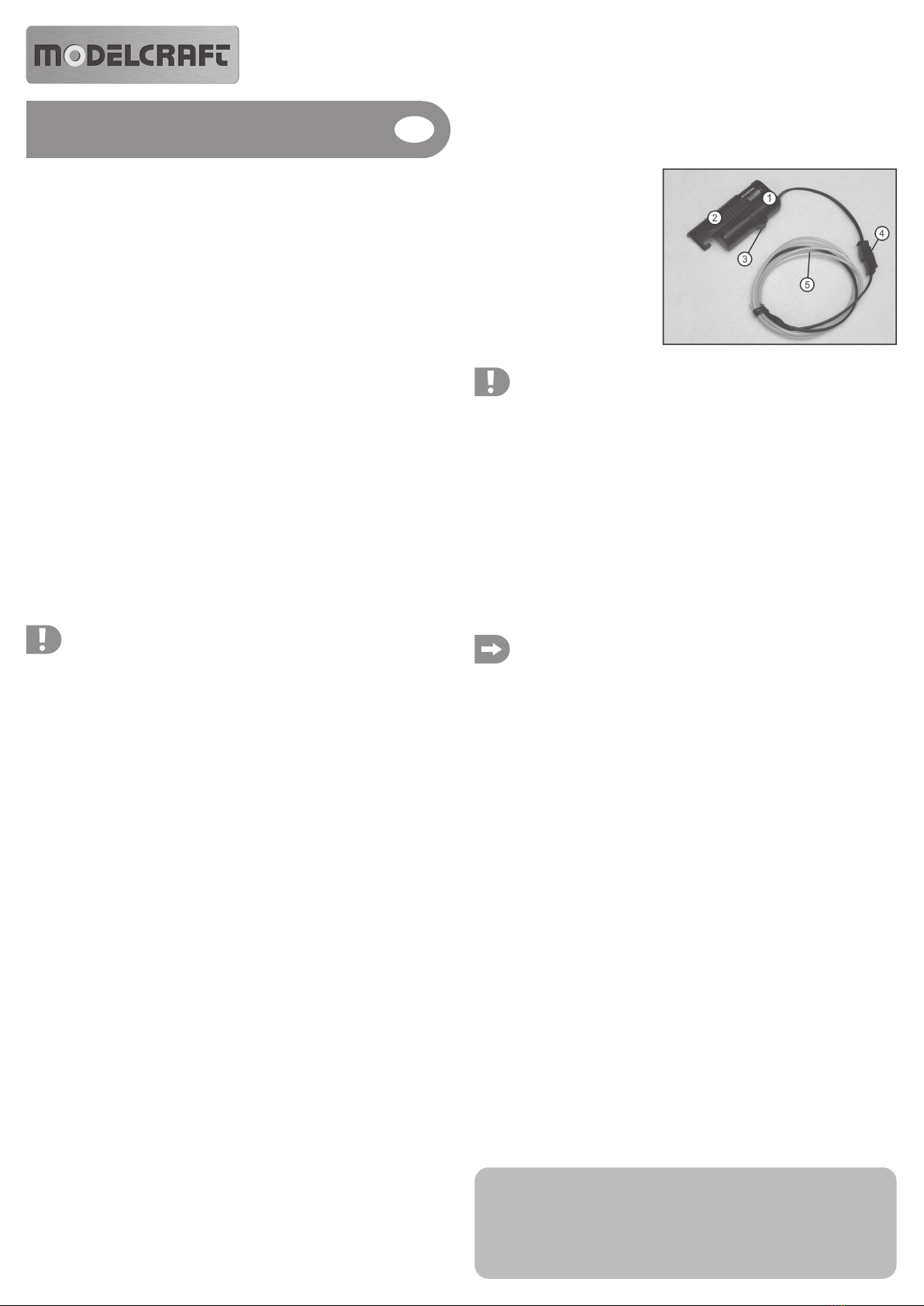

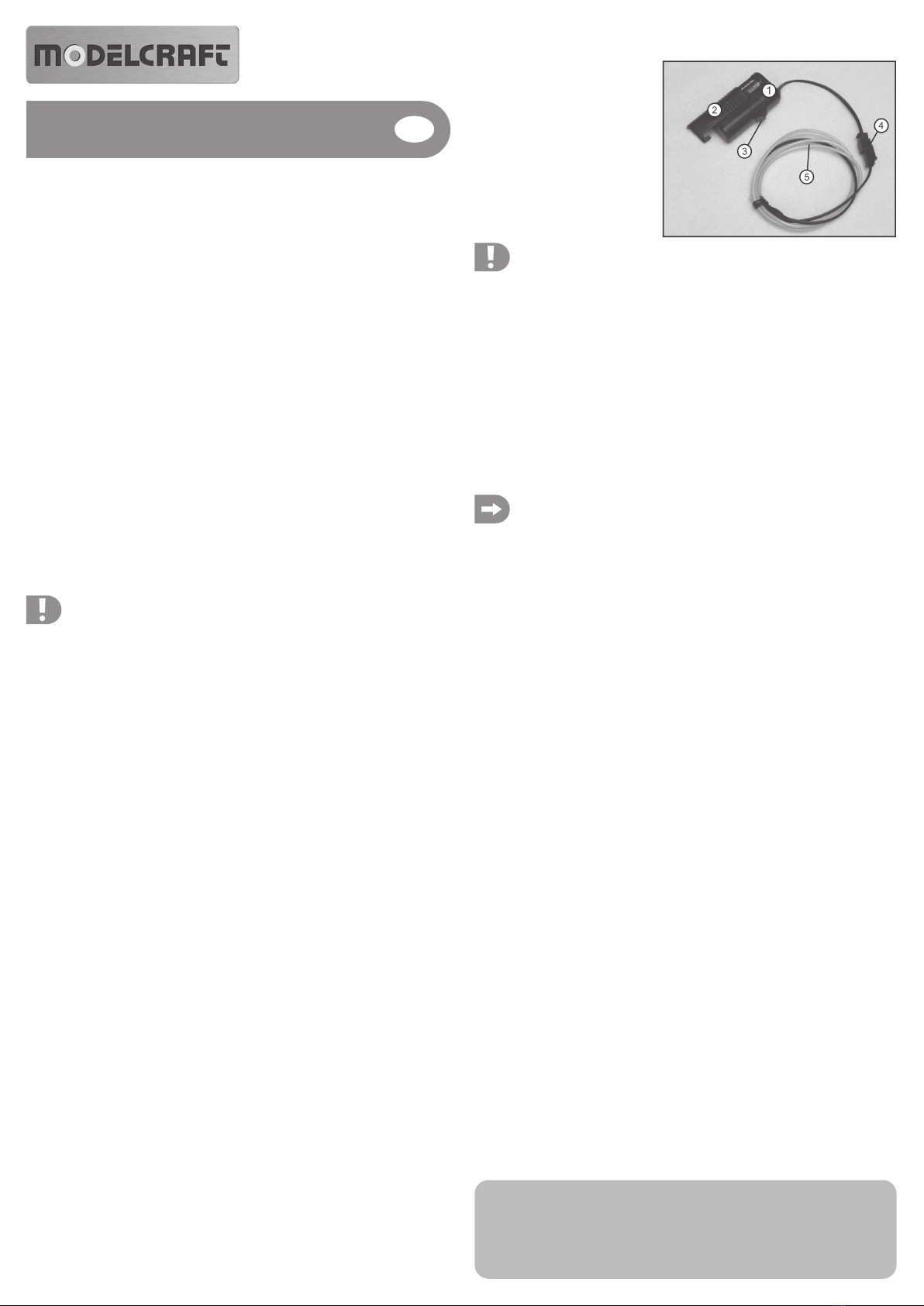

• Fixer le convertisseur (1) dans le
modèle réduit. Choisir un endroit le
plus loin possible du récepteur, mais
permettant toutefois d'exploiter le
commutateur réduit. Le convertisseur
(1) ne doit pas non plus directement
être monté à proximité de moteurs
électriques puissants.
• Pour fixer le convertisseur (1), il est
par ex. possible d'utiliser une bande
velcro ou le ruban adhésif double face
fourni. Cela s'applique également au
cordon lumineux.
S’assurer-vous que le cordon lumineux n'est pas raccourci, plié ou autrement
endommagé !
• Poser les câbles de façon à ce qu'ils ne puissent pas interférer dans les pièces rotatives ou
mobiles du modèle réduit. Utiliser par exemple des serre-câbles en guise de fixations.
• Raccorder la sortie du convertisseur (4) au connecteur respectif du cordon lumineux (5).
Respecter alors impérativement la polarité des connecteurs (4).
Informations relatives au fonctionnement
Ouvrir le compartiment à piles. Pour cela, pousser le couvercle du compartiment à piles (2) du
convertisseur (1) afin de l'éloigner du câble de raccordement. Insérer une pile de type Micro
(non fournie) dans le compartiment à piles en respectant la polarité, puis remettre le couvercle
du compartiment à piles en place. Le convertisseur est maintenant opérationnel.
Le commutateur intégré (3) a trois positions de commutation. En position médiane, le
convertisseur est éteint (Off). En position de commutation «Full», le convertisseur est en mode
de fonctionnement continu. En position de commutation «Mu», le cordon lumineux clignote.
Effectuer également un test de portée pour s'assurer que le système de réception
ne subit pas d'interférences du convertisseur.
Le convertisseur est conçu pour un cordon lumineux maximum. La luminosité du cordon
lumineux est au plus haut niveau en cas de tension de service maximale admissible (1 pile de
type AAA/Micro, 1,5 V), et diminue légèrement en cas de baisse de tension.
Élimination
Les produits électriques et électroniques ne doivent pas être éliminés avec les
ordures ménagères ! Il convient de procéder à l'élimination du produit au terme de
sa durée de vie, conformément aux prescriptions légales en vigueur.
Caractéristiques techniques
Tension de service ....................... 1,2 à 1,5 V/DC, 1 pile de type AAA/Micro
Puissance absorbée ..................... max. env. 90 mA avec 1,5 V
Longueur du cordon lumineux ..... env. 60 cm
Nombre de sorties ........................ 1
Poids sans pile .............................. env. 23 g
Dimension (L x l x h) ..................... env. 51 x 30 x 15 mm
Convertisseur avec cordon lumineux
N° de commande : 23 79 41 (rouge)
N° de commande : 23 79 42 (bleu)
N° de commande : 23 79 43 (orange)
N° de commande : 23 79 44 (vert)
Utilisation conforme
Le convertisseur est utilisé comme ballast pour le cordon lumineux. La technique est similaire
àcelle d'un convertisseurcontinu-continu et neconsomme que peud'énergie.Le commutateur
intégré permet de basculer entre un fonctionnement continu et un fonctionnement intermittent,
ou d'éteindre le convertisseur.
Cet appareil satisfait aux prescriptions légales nationales et européennes. Tous les noms
d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques
déposées des propriétaires correspondants. Tous droits réservés.
Étendue de la livraison
• Convertisseur
• Cordon lumineux
• Ruban adhésif double face
• Manuel d'utilisation
Consignes de sécurité
Attention ! Tout dommage résultant du non-respect du présent manuel
d'utilisation entraîne l'annulation de la garantie ! Nous déclinons toute
responsabilité pour les dommages consécutifs !
De même, nous n'assumons aucune responsabilité en cas de dommages
matérielsoucorporelsrésultantd'une manipulationde l'appareilnonconforme
aux spécifications ou du non-respect des présentes consignes de sécurité !
Dans de tels cas la garantie est annulée.
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction
ou de transformer l'appareil de son propre gré. Ne jamais démonter le produit ; il ne contient
aucune pièce nécessitant un réglage ou une maintenance. Cela entraînerait l'annulation de
la garantie !
• Cet appareil n'est pas un jouet, le tenir hors de portée des enfants !
• L'appareil ne doit pas être humide ou mouillé.
• Le convertisseur est conçu pour fonctionner avec une pile (1,5 V). En raison de la faible
tension de la cellule d'un accu (1,2 V), l'utilisation d'un accu comme source d'alimentation
n'est pas recommandé.
• Toujours retirer la pile du compartiment à piles lorsque le convertisseur n'est pas utilisé.
• Toujours alimenter le convertisseur avec une pile, jamais avec un bloc d'alimentation. Dans
le cas contraire, le convertisseur est endommagé. Cela entraînerait l'annulation de la
garantie !
• Le convertisseur est uniquement conçu pour fonctionner avec un seul cordon lumineux.
• Le convertisseur peut éventuellement chauffer pendant le fonctionnement. Risque de
brûlures !
• Le convertisseur ne convient pas pour l'exploitation de lampes LED ou d'ampoules de nature
quelconque ! Dans le cas contraire, le convertisseur est endommagé. Cela entraîne
l'annulation de la garantie !
• Ce produit doit être manipulé avec précaution, les coups, les chocs ou une chute, même de
faible hauteur, peuvent l'endommager.
• Raccorder uniquement les cordons lumineux vendus comme accessoires pour le
convertisseur. Les produits d'autres marques risqueraient de détruire le convertisseur en
raison des valeurs de raccordement du convertisseur. Cela entraînerait l'annulation de la
garantie !
• Lorsque le convertisseur est sous tension, ses sorties sont sous haute tension. Éviter donc
de toucher les raccords. Il convient de mettre le convertisseur hors tension avant de
brancher/débrancher le cordon lumineux : retirer la pile.
• Ne jamais raccourcir le cordon lumineux, ne jamais le plier.
• Vérifier régulièrement que le convertisseur et le cordon lumineux ne sont pas endommagés.
En cas de dommages visibles, ne pas mettre l'appareil en service.
• Lors de l'installation, observer la plus grande distance possible entre le récepteur et le
convertisseur afin d'éviter toute interférence.
Notice d’emploi
Version 03/11
