Modify PP-2K User manual

PP-2K
GAS BLOW BACK
AIRSOFT SUBMACHINE GUN
Manuel d’utilisation

INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

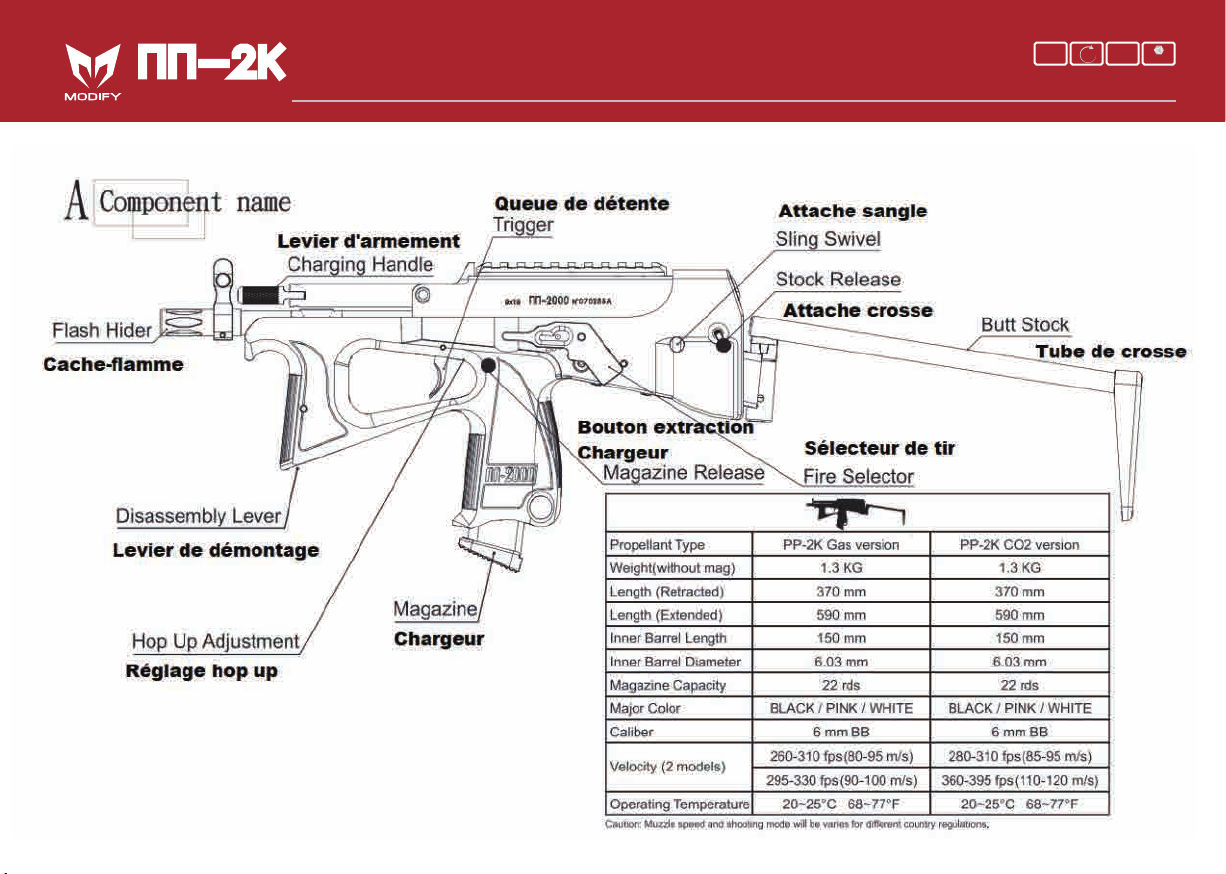

1

B

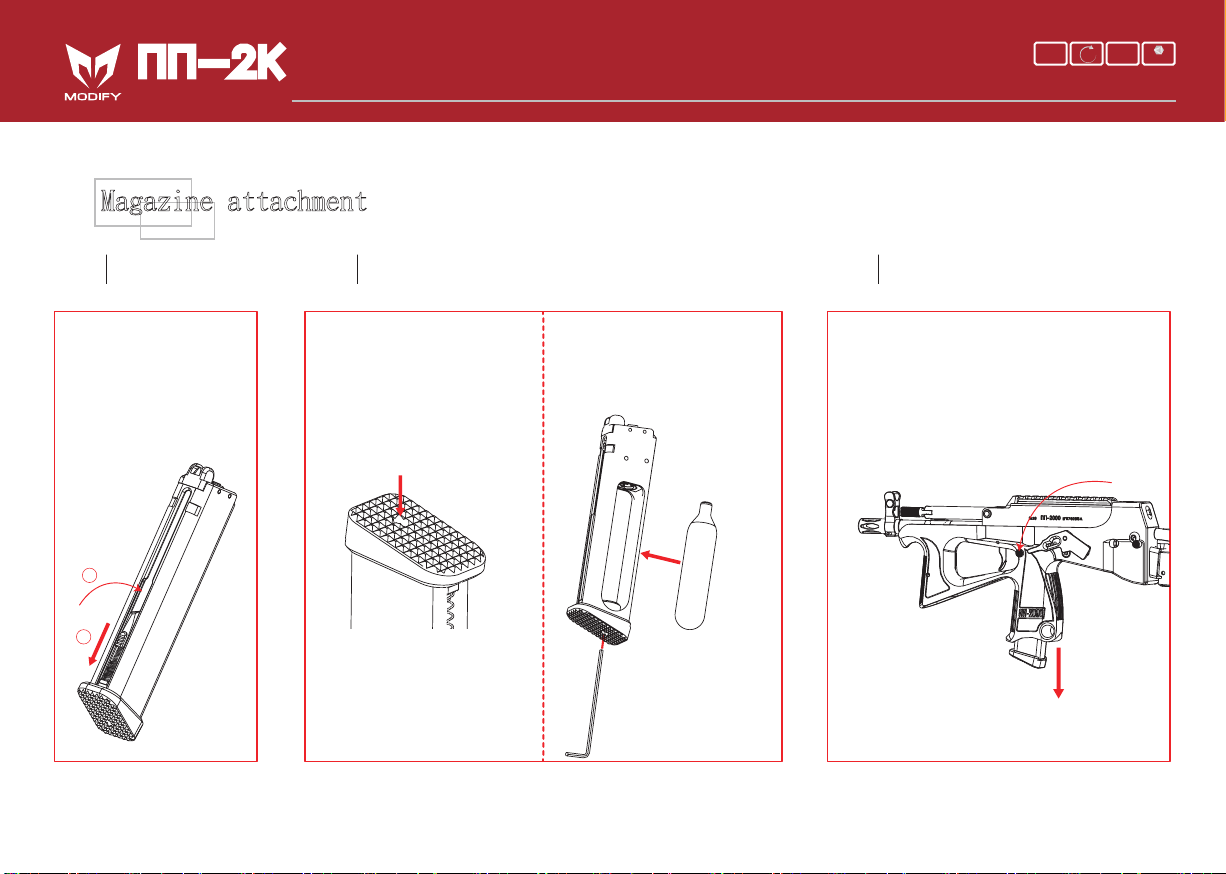

Magazine attachment
B-03 Changement du chargeur
1.Poussez vers le
remontoir de billes
vers le bas.
2.Chargez les billes
dans le conduit par
le trou.
Chargement
des billes
B-01
1. Pressez le bouton d’extraction du
chargeur pour l’extraire lorsqu’il
est vide.
B-02 Chargement du gaz /
changement de la capsule de CO2
Soyez sûr que la valve de chargement et le
téton de la bouteille soient parfaitement
alignés lors de la charge, à défaut cela peut
endommager votre chargeur.
Ne pas utiliser des gaz supérieurs à 14kg,
sous peine d’endommager votre chargeur.
Attention :
Quand vous changer la capsule
de CO2, soyez sûr qu’elle soit
vide au préalable sous peine de
causer d’important dommages.
1.Rechargez votre chargeur en
mettant le téton de la
bouteille de gaz sur celui de
la valve de chargement.
1. Mettez la cartouche de CO2
dans le logement prévu à cet
effet, en utilisant une clef
allen de 4mm.
2.Chargez en gaz le chargeur.
1
2
2
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

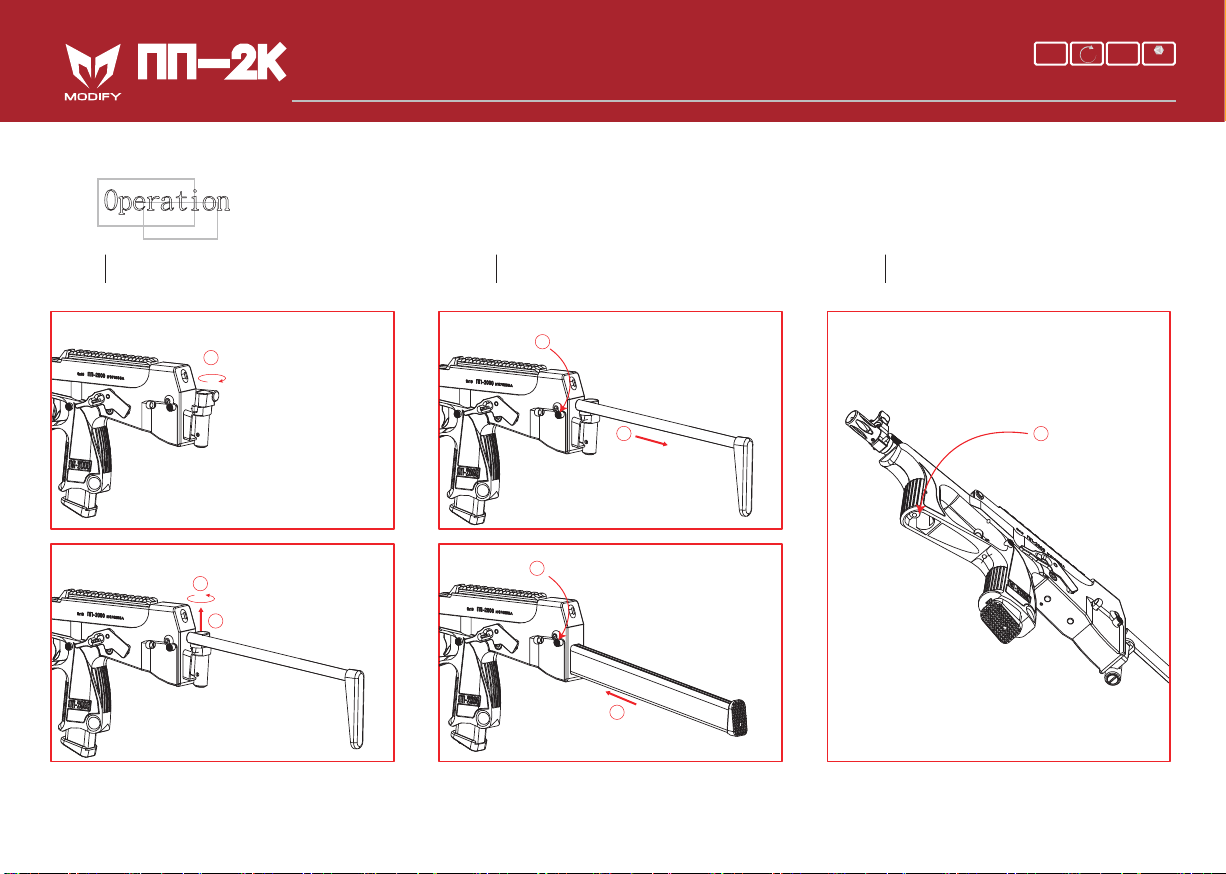

Operation
C
C-02
Changer de crosseDéplier ou replier la crosse
C-01
1. Tirez la crosse.
2. Tournez la crosse
dans le sens
anti-horaire pour la
rétracter.
1. Tirez la crosse dans
le sens horaire pour
la déplier.
2. Extraire la crosse.
1
2
1. Poussez le bouton de
libération de crosse.
1. Poussez le bouton de
libération de crosse.
2.
2
2
1
1
1
1
Installez le chargeur
long ou la crosse.
C-03
Lampe tactique installation et
désinstallation.
1. Insérez la lampe spécialement conçue
pour ce modèle dans le logement prévu à
cet effet.
3
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

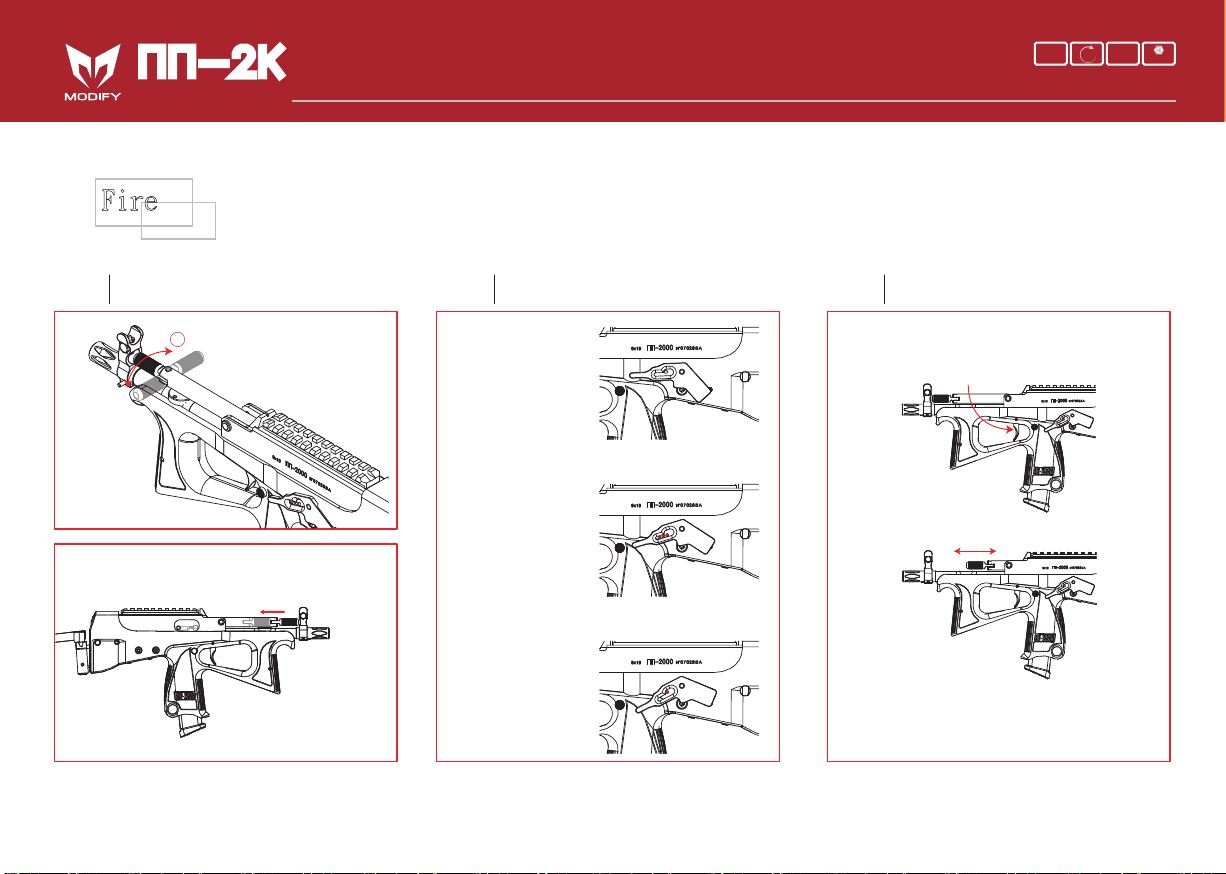

Sélection du mode de tir
D-02 D-03
Tirer
Fire
D
Opération nécessaire avant le premier tir.
Ramenez en arrière le levier
d’armement pour charger.
3.
1.Pressez la queue de détente après le
chargement du levier d’armement.
2
Sureté
Rafale
Coup par coup Attention :
Le levier d’armement fait des mouvements simulant
une arme réelle, attention au placement de vos doigts,
vous pourriez vous blesser.
Chargement
D-01
1.Insérez le chargeur.
2.Poussez le levier
d’armement à 90°.
4
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

Réglage du bloc hop up
Hop Up Adjustment
E
Ajuster le bloc hop up par le trou situé derrière la
queue de détente, à l’aide d’une clef allen de 3mm.
Sens horaire pour augmenter et sens anti-horaire
pour diminuer l’effet hop up.
Diminuer l’effet hop up ou augmentez-le jusqu’à obtenir
une trajectoire parfaite comme ci-dessous.
Too much Hop Up (Turn COUNTERCLOCKWISE to lose Hop Up)
Not enough Hop Up (Turn CLOCKWISE to increase Hop Up)
Or,Too much Hop Up (Turn COUNTERCLOCKWISE to lose Hop Up)
E-01
Ajuster la trajectoire
E-02
5
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS
BEST POSITION

2
F
Disassemble
1. Poussez le bouton de démontage.
1
2. Séparez la partie haute et basse du corps.
6
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

G-03
Entretien du chargeur G-02 Entretien du corps
Entretien du mécanisme de tir
1. Lubrifiez les joints supérieurs du
chargeur avec du spray silicone.
1.
1. Tirez le nozzle pour voir et lubrifier le
joint à l’aide de spray silicone.
Lubrifiez le joint avec de
l’huile siliconé.
2.
2. Lubrifiez également la valve de
décharge en la dévissant,
avec du silicone.
3. Même chose pour la valve
de remplissage.
G

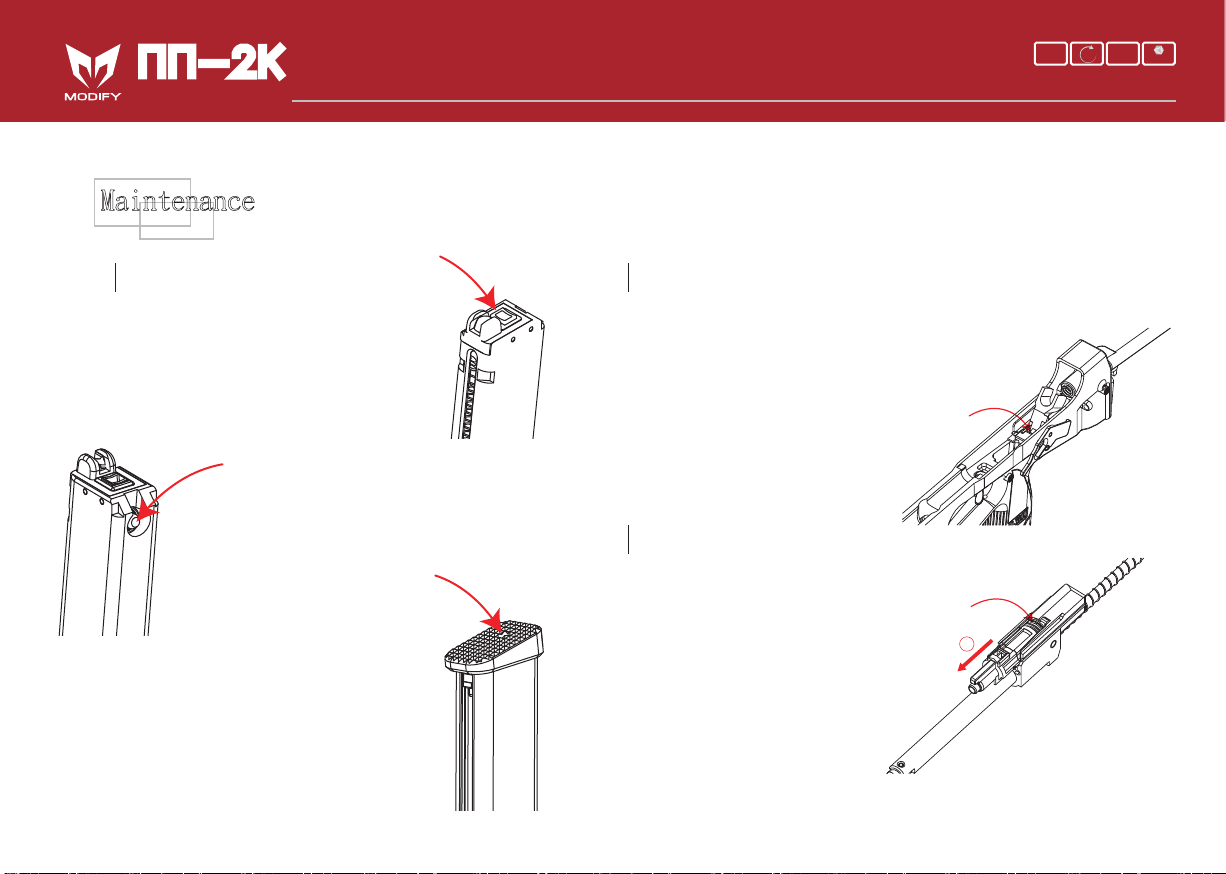

Maintenance
1
G-01
Lubrifiez soigneusement les parties qui font
des mouvements ou qui coulissent.
7
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

8
H
Explosion
Diagram
01 BARREL-RECEIVER GROUP
02 BOLT GROUP
03 STOCK GROUP
04 BUTT STOCK GROUP
05 GAS/CO2 MAGAZINE
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

H
Explosion
Diagram
01


















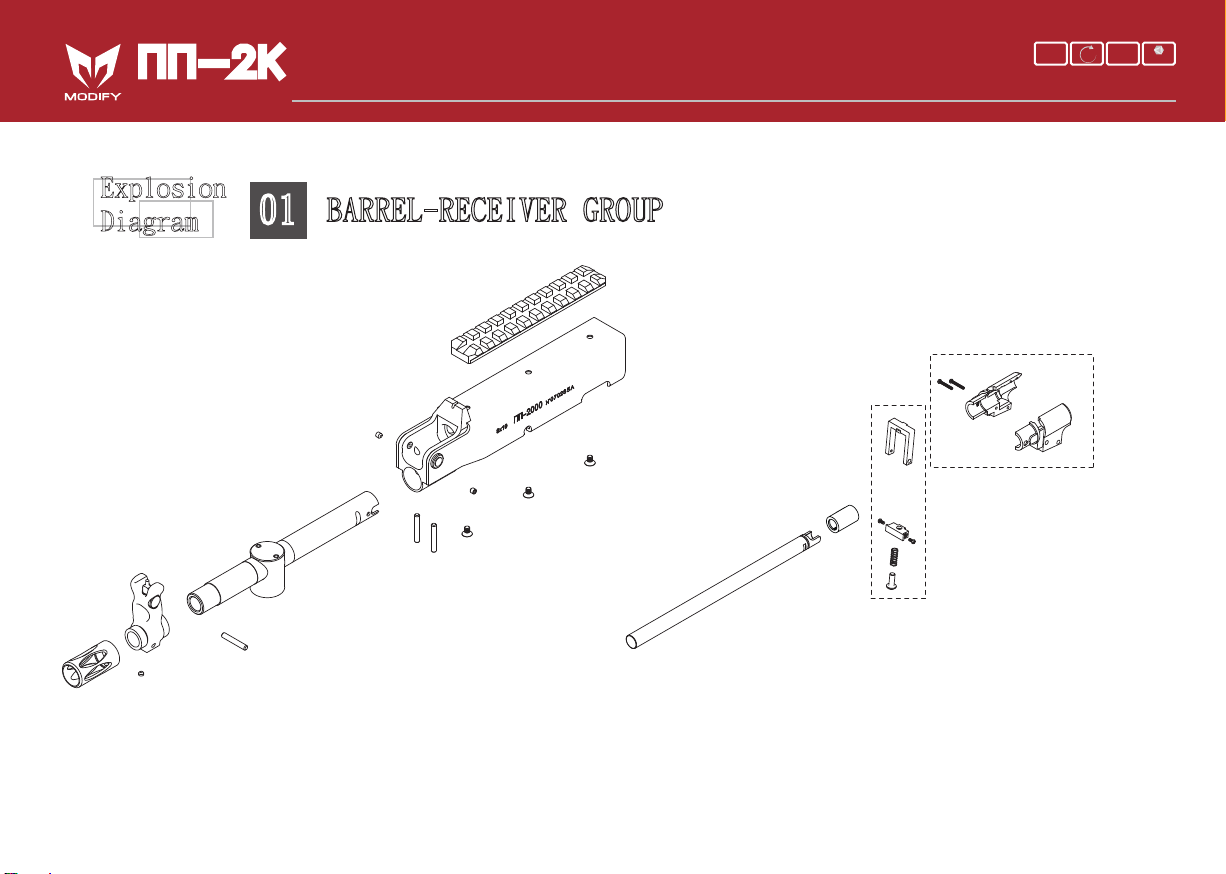

BARREL-RECEIVER GROUP
01-1 Receiver complete
01-2 Picatinny rail
01-3 Screw M3×5 (3 pcs)
01-4 Outer barrel set
01-5 Front sight set
01-6 Flash hider
01-7 Set screw M3×2
01-8 Hop up bucking
01-9 Hop up chamber
01-10 Hop up adjustment set
01-11 150mm inner barrel
01-12 Chamber screw M1.4×10 (2 pcs)
01-13 Set screw M3×3 (2 pcs)
01-14 Combine pin (3 pcs) 9
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

H
Explosion
Diagram
02
BOLT GROUP






 








02-1
02-2
02-3
02-4
02-5
02-6
Spring guide set
Recoil spring
Bolt carrier
Loading nozzle assembly
O-ring
Connecting pin (2 pcs)
02-7
02-8
02-9
02-10
02-11
02-12
Flute valve set
Combin bridge
Bolt-nozzle connect SUB-ASSY
Charging handle set
Positive stop
O-ring
02-13
02-14
02-15
Screw M1.4×3 with O-ring (2 pcs)
E-clip
Set screw M3×3 (2 pcs)
02-16 O-ring
10
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS
















 



















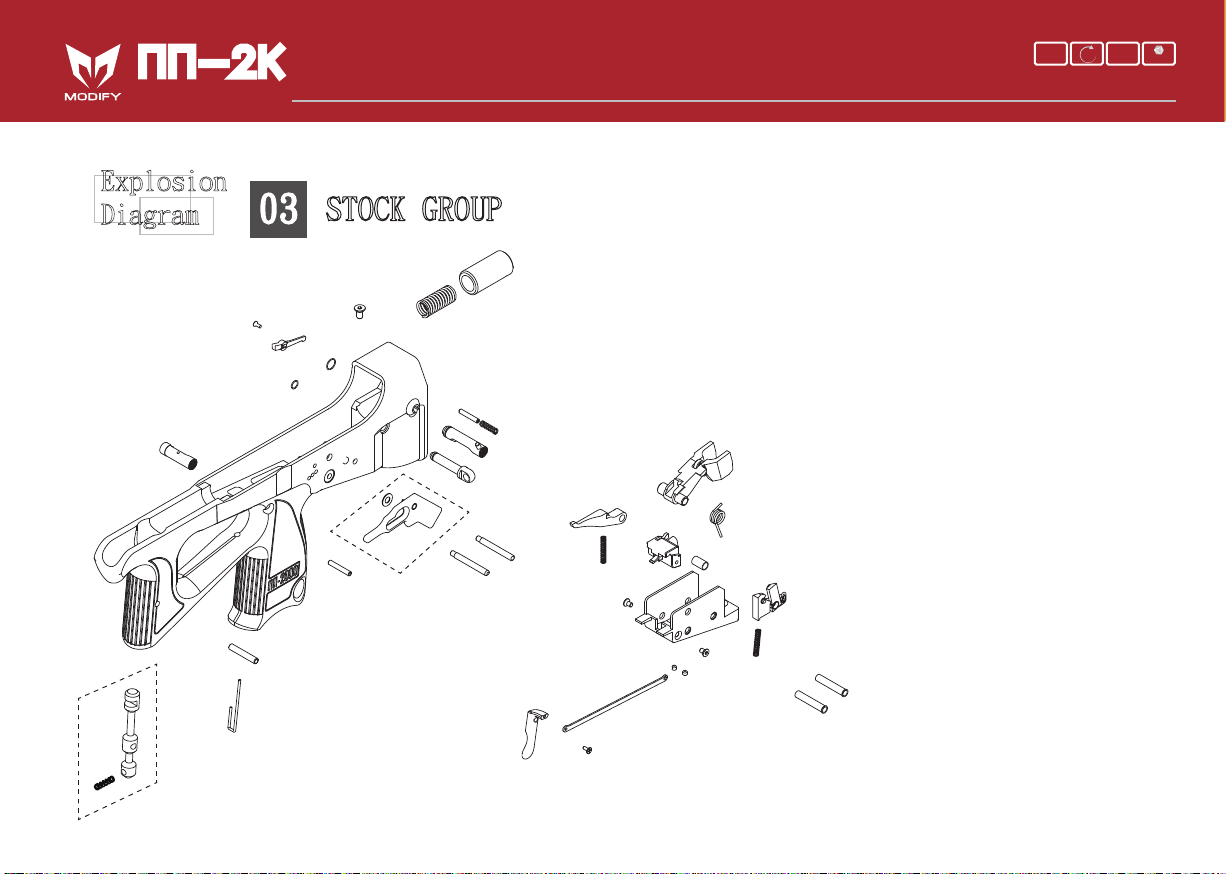

STOCK GROUP
H
Explosion
Diagram
03-1 Stock
03-2 Hammer chassis
03-3 Knocker set
03-4 Sear set
03-5 Hammer
03-6 Sleeve bearing
03-7 Hammer sturt pin (2 pcs)
03-8 Hammer lock
03-9 Trigger bar
03-10 Sear spring
03-11 Hammer lock spring
03-12 Trigger
03-13 Hammer spring
03-14 Screw M3×5 (2 pcs)
03-15 Set screw M3×3 (2 pcs)
03-16 Screw M2×5
03-17 Take down lever with spring
03-18 Spring
03-19 Stock release
03-20 Buffer
03-21 Buffer spring
03-22 Pin
03-23 Pin
03-24 Magazine release
03-25 Release spring
03-26 Pin
03-27 Sling swivel
03-28 Sling lock washer
03-29 Stock lock washer
03-30 Set screw M3×18
03-31 Fire Selector with washer
03-32 Fire selector lever
03-33 Screw M2×5
03-34 Screw M4×10
03-35 Pin 11
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

04
BUTT STOCK GROUP
05

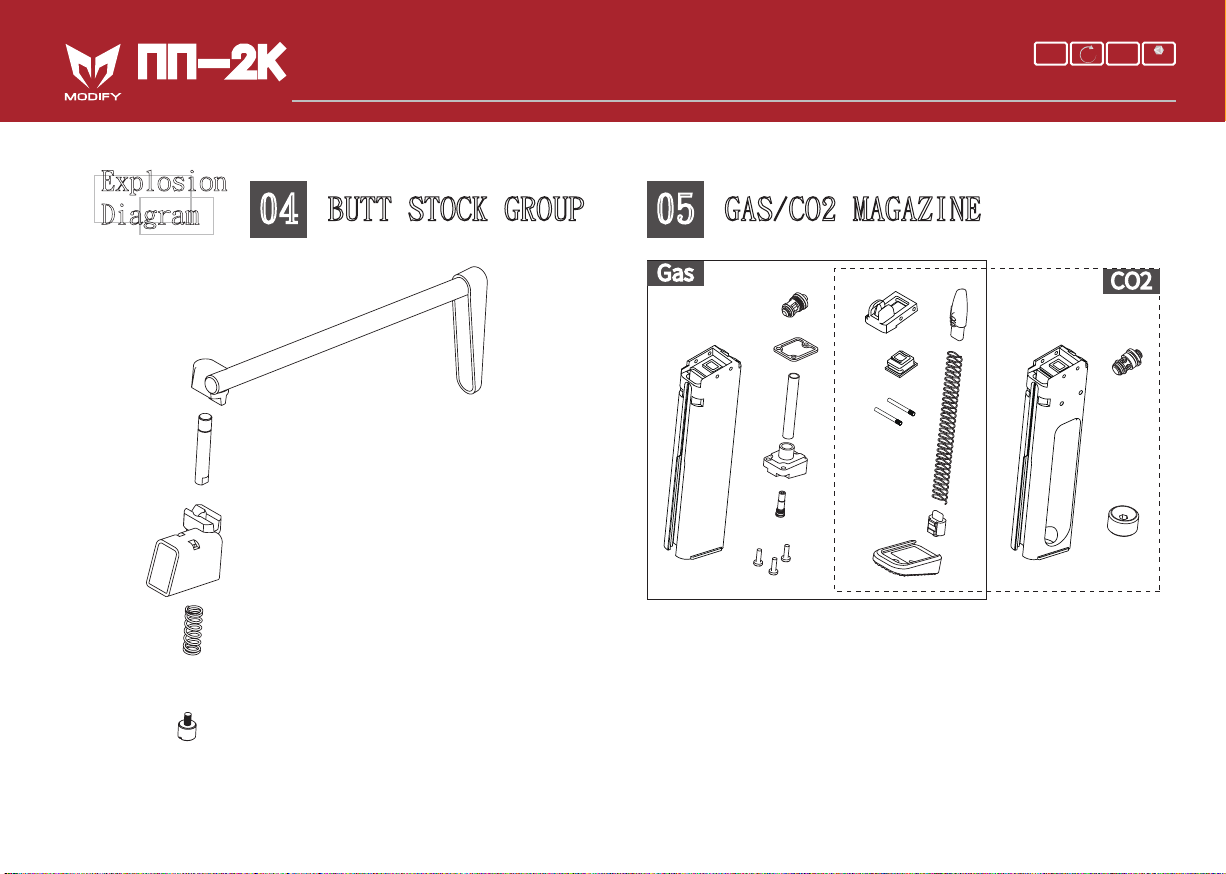

GAS/CO2 MAGAZINE
H
Explosion
Diagram
12





04-1
04-2
04-3
04-4
04-5
Folding base
Butt Stock
Combine screw
Spring
Folding axle
05-1
05-2
05-3
05-4
05-5
05-6
Gas body magazine
Bottom magazine
Regulator pipe
Magazine seal pad
Injection valve
Screw M2.5×8 (3 pcs)
05-7
Magazine follower05-8
Follower spring05-9
05-10
05-11
05-12
Magazine floor
Magazine base pad
Gas valve
CO2 body magazine
05-13 Modify CO2 Valve
05-14 Koba CO2 Valve
05-15 Capsule fixed screw
05-16 Feeding lip











 /



Gas CO2
05-17 Magazine lip seal
05-18 Pin (2 pcs)
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

I
Problèmes de tir
1. en cas de billes bloquées dans le canon, enlevez le chargeur, actionnez le levier d’armement jusqu’à ce que la billes tombe,
à défaut utilisez la tigette de débourrage.
2. Contrôlez vos chargeurs avant toutes utilisations, pour prévenir les fuites éventuelles, pensez à lubrifier les valves et
laisser toujours du gaz pour éviter les fuites lors du stockage.
3. Les fuites de gaz peuvent sérieusement compromettre les capacités de tir de votre réplique.
4. Nettoyez régulièrement votre canon à l’aide d’une tigette de débourrage, pour enlever les saletés et dépôts éventuels
pouvant boucher le canon.
J
Notice and Warning
DO NOT use recycled or
low-qualityBBs to avoid clogging
and damage to barrel.
DO NOT use high-pressure
(kg-rated) gas tanks to avoid
damage to gun parts.
14KG
NEVER aim guns at people. DO NOT shoot small animals.
DO NOT look into barrels. ALWAYS make sure safety is ON
when not using guns.
ALWAYS carry guns in cases
to avoid risky open carry.
Never disassemble or modify
the airsoft gun it may cause
the trouble and dangerous. 13
INSTRUCTION MANUAL
GBB
GAS/CO2
HOP-UP
ADJUSTABLE
1:1
SCALE STEEL PARTS

Contact us
Website FaceBook
334015
PP-2K
GAS BLOW BACK
AIRSOFT SUBMACHINE GUN
[PP-2K] How-To
