Monacor Img stage line meq-2311 User manual

Stage LineR

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D`EMPLOI • ISTRUZIONI PER L´USO

GEBRUIKSAANWIJZING • HANDLEIDING • MANUAL DE INSTRUCCIONES • MANUAL DE INSTRUÇÕES

BRUGSANVISNING • BRUKSANVISNING • KÄYTTÖOHJE

31-Band-Graphic-Equalizer

31-Band Graphic Equalizer

Egaliseur graphique 31 bandes

Equalizzatore a 31 bande

MEQ-2311 Best.-Nr. 24.3070

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem

neuen img Stage Line Gerät. Dabei soll

Ihnen diese Bedienungsanleitung helfen,

alle Funktionsmöglichkeiten kennenzu-

lernen. Die Beachtung der Anleitung ver-

meidet außerdem Fehlbedienungen und

schützt Sie und Ihr Gerät vor eventuellen

Schäden durch unsachgemäßen Ge-

brauch.

Den deutschen Text finden Sie auf den

Seiten 4

Before you switch on ...

We wish you much pleasure with your new

img Stage Line unit. With these operating

instructions you will be able to get to know

all functions of the unit. By following these

instructions false operations will be avoid-

ed, and possible damage to you and your

unit due to improper use will be prevented.

You will find the English text on the pages

Prima di accendere ...

Vi auguriamo buon divertimento con il

Vostro nuovo apparecchio img Stage Line.

Le istruzioni per l’uso Vi possono aiutare a

conoscere tutte le possibili funzioni. E ris-

pettando quanto spiegato nelle istruzioni,

evitate di commettere degli errori, e così

proteggete Voi stessi, ma anche l’appa-

recchio, da eventuali rischi per uso impro-

prio.

Il testo italiano lo potete trovare alle

pagine 7

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un

appareil img Stage Line et vous souhai-

tons beaucoup de plaisir à l’utiliser. Cette

notice a pour objectif de vous aider à

mieux connaître les multiples facettes de

l’appareil et à vous éviter toute mauvaise

manipulation.

La version française se trouve pages 7

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw

toestel van img Stage Line. Met behulp

van bijgaande gebruiksaanwijzing kunt u

alle functiemogelijkheden leren kennen.

Door deze instructies op te volgen zal een

slechte werking vermeden worden, en zal

een eventueel letsel aan uzelf en schade

aan uw toestel tengevolge van onzorgvul-

dig gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de

pagina’s 10

12.

Antes de pôr em funcionamento ...

Agradecemos-lhe por ter escolhido um

aparelho img Stage Line. Com estas

instruções ficará habilitado a conhecer e

utilizar todas as funções desta unidade.

Seguindo-as, evita possíveis manipu-

lações defeituosas.

A versão em idioma português pode ser

encontrada nas páginas 13

15.

Antes de cualquier instalación

Tenemos de agradecerle el haber adqui-

rido un equipo img Stage Line y le desea-

mos un agradable uso. Este manual

quiere ayudarle a conocer las multiples

facetas de este equipo y evitar cualquier

uso inadecuado.

La versión española se encuentra en las

páginas 10

12.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres

nye img Stage Line apparat. Denne brugs-

anvisning giver mulighed for at lære alle

apparatets funktioner at kende. Følg vej-

ledningen for at undgå forkert betjening og

for at beskytte Dem og Deres apparat mod

skade på grund af forkert brug.

Den danske tekst finder De på side 13

15.

Förskrift

Vi önskar dig mycket nöje med din nya

MEQ-2311. Om du först läser instruktio-

nerna kommer du att få glädje av enheten

under lång tid. Kunskap om alla funktioner

kan bespara dig mycket besvär med

enheten i framtiden.

Du finner den svenska texten på sidan

18.

Ennen virran kytkemistä ...

Toivomme, että uusi img Stage Line-lait-

teesi tuo sinulle paljon iloa ja hyötyä.

Tämä käyttöohje esittää sinulle kaikki

uuden laitteesi toiminnot. Seuraamalla

sitä vältät virhetoiminnot ja niistä johtuvat

mahdolliset vahingot sinulle tai laitteellesi.

Löydät suomenkieliset käyttöohjeet sivuil-

ta 16

18.

FIN

Stage LineR

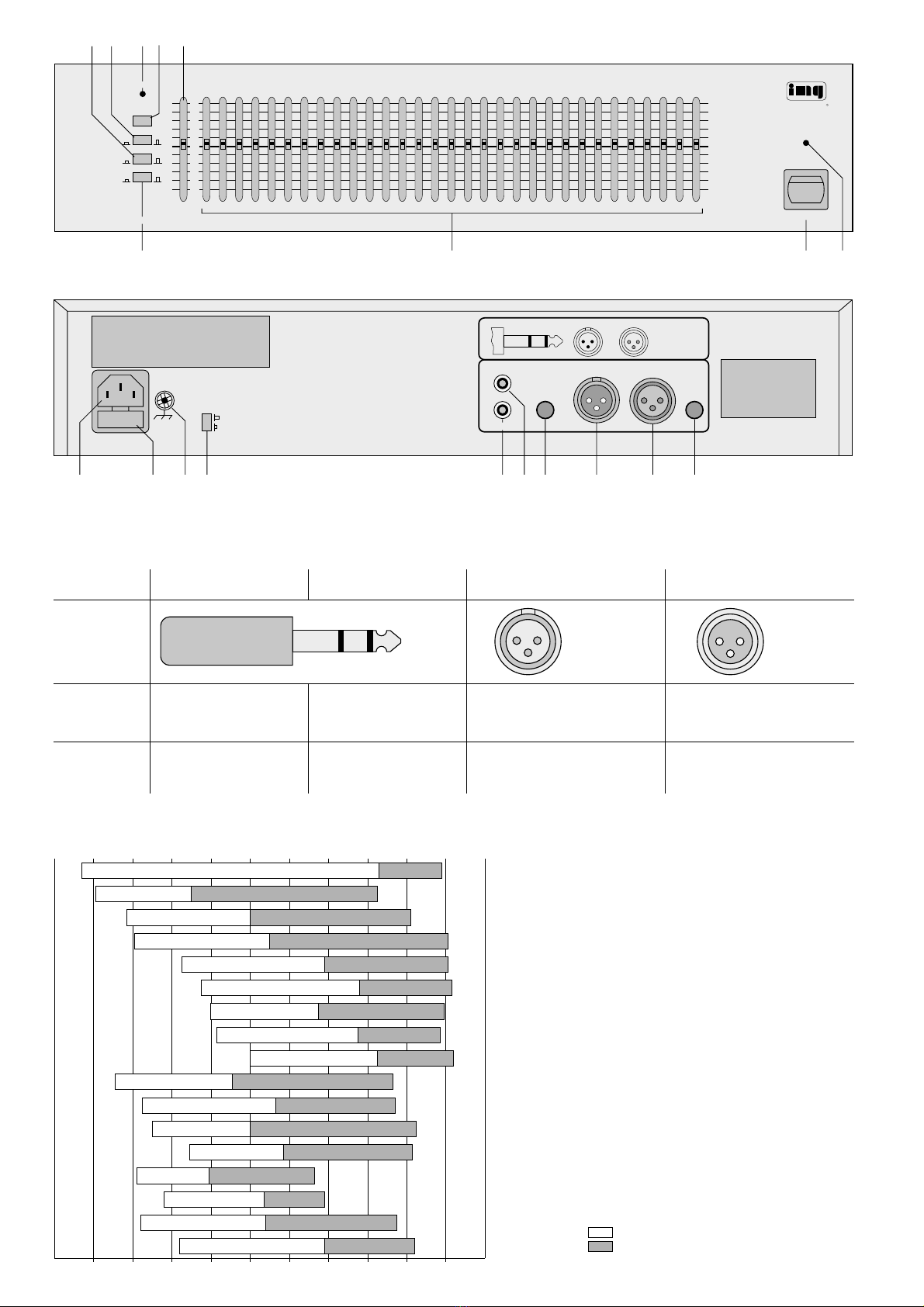

12 34 5

67 89

10 11 12 13 14 15 16 17 18 19

➀

➁

POWER

CLIP

15 dB 6 dB

30 Hz OUT

EQ IN OUT

INPUT 20 25 31

40 50 63 80 100 125 160 200 250 315 400 500 630 800 1K 1K25 1K6 2K 2K5 3K15 4K 5K 6K3 8K 10K 12K5 16K 20K

+15

+12

dBdB

MEQ-2311

'CONSTANT Q'-MONO 31 BAND GRAPHIC EQUALIZER

PINK NOISE

∞

Stage LineR

INPUT

OUTPUT

OUTPUT INPUT

PIN 3 Life

PIN 2 Life +

PIN 1 GND

230 V~ / 50 Hz

80 mAT

GROUND

FLOAT

INPUT

OUTPUT

GND

Eingang (19) Ausgang (16) Eingang (18) Ausgang (17)

Input (19) Output (16) Input (18) Output (17)

symmetrisch GND Masse/Ground GND Masse/Ground 1Masse/Ground 1Masse/Ground

balanced

Signal

/Life

Signal

/Life

2Signal+/Life+ 2Signal+/Life+

+Signal+/Life+ +Signal+/Life+ 3Signal

/Life

3Signal

/Life

asymmetrisch GND Masse/Ground GND Masse/Ground 1Masse/Ground 1Masse/Ground

unbalanced

Masse/Ground

bleibt frei/nc 2Signal+/Life+ 2Signal+/Life+

+Signal+/Life+ +Signal+/Life+ 3Masse/Ground 3bleibt frei/nc

GND 12

➂

16000 Hz80004000200010005002401206030

female voice

male voice männliche Stimme

weibliche Stimme

snare drum Wirbeltrommel

Kesselpauke

Trompete

Posaune

Waldhorn

Baßtuba

Piccoloflöte

Flöte

Oboe

tympani

trumpet

trombone

french horn

bass tuba

piccolo

flute

oboe

piano Piano

Kontrafagott

contra bassoon

Cello

cello

Fagottbassoon

violin Violine

Klarinette

clarinet

Grundtöne/fundamentals

Oberwellen/harmonics

➃

Anschlußbelegung/Pin Connection

Frequenzbereiche verschiedener Instrumente /Frequency Ranges of Different Instruments

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Frontseite

1Trittschallfilter (Low Cut) 30Hz/

3dB

Taste gedrückt: Filter eingeschaltet

Taste nicht gedrückt: Filter ausgeschaltet

2Umschalter des Regelbereichs der Equalizer-

Regler (7)

Regelbereich: ±6dB bei nicht gedrückter Taste,

±15dB bei gedrückter Taste

3Übersteuerungsanzeige

4Rosa-Rauschgenerator Ein/Aus

5Regler für den Eingangspegel

6Taste zum Überbrücken des Equalizers

Taste gedrückt: Alle Einstellungen sind

wirksam

Taste nicht gedrückt: Equalizer ist überbrückt

7Regler zum Anheben und Absenken des jeweili-

gen Frequenzbandpegels

8Ein-/Ausschalter

9Betriebsanzeige

1.2 Rückseite

10 Buchse für das Netzkabel zum Anschluß an

230V~/50Hz

11 Sicherungshalter

12 Anschluß für gemeinsamen Erdungspunkt

13 Ground-Lift-Schalter zum Trennen der Signal-

masse von der Gehäusemasse, um Masse-

schleifen zu vermeiden

Taste gedrückt: Signal- und Gehäuse-

masse sind getrennt

Taste nicht gedrückt: Signal- und Gehäuse-

masse sind zusammen-

geschaltet

14 asymmetrischer Eingang über Cinch-Buchse

15 asymmetrischer Ausgang über Cinch-Buchse

16 symmetrischer Ausgang über 6,3mm-Klinken-

buchse; bei asymmetrischen Anschluß am Stek-

ker den Kontakt„

“ freilassen (Abb. 3)

17 symmetrischer Ausgang über XLR-Buchse; bei

asymmetrischen Anschluß am Stecker den Pin 3

freilassen (Abb. 3)

18 symmetrischer Eingang über XLR-Buchse; bei

asymmetrischen Anschluß am Stecker Pin 1 und

3 überbrücken (Abb. 3)

19 symmetrischer Eingang über 6,3mm-Klinken-

buchse; bei asymmetrischen Anschluß am

Stecker den Kontakt „GND“ und „

“ überbrücken

(Abb. 3)

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht den EU-Richtlinien Nr.

89/336/EWG für elektromagnetische Verträglichkeit

und Nr.73/23/EWG für Niederspannungsgeräte.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie-

mals selbst Eingriffe im Gerät vor. Durch unsach-

gemäßes Vorgehen besteht die Gefahr eines

elektrischen Schlages. Außerdem erlischt beim

Öffnen des Gerätes jeglicher Garantieanspruch.

Beachten Sie für den Betrieb auch unbedingt die fol-

genden Punkte:

•Vorsicht! Bei starker Anhebung von Frequenz-

bandpegeln, vor allem im Baß- und Hochtonbe-

reich, können Lautsprecher schnell überlastet und

zerstört werden.

•Das Gerät ist nur zur Verwendung in Räumen

geeignet.

•Schützen Sie das Gerät vor Feuchtigkeit und

Hitze.

•Das Gerät nicht in Betrieb nehmen und sofort den

Netzstecker ziehen, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Das Gerät in jedem Fall zur Reparatur in eine

Fachwerkstatt geben.

•Den Netzstecker nie an der Zuleitung aus der

Steckdose ziehen.

•Wird das Gerät zweckentfremdet, falsch bedient

oder nicht fachgerecht repariert, kann für eventu-

elle Schäden keine Haftung übernommen werden.

•Für die Reinigung nur ein trockenes Staubtuch

verwenden, auf keinen Fall Chemikalien oder

Wasser.

3 Einsatzmöglichkeiten

Der Equalizer MEQ-2311 ist hauptsächlich zur Anpas-

sung einer Musikanlage an die Raumakustik konzi-

piert. Dazu sind 31 Regler zum Anheben und Absen-

ken von Frequenzbandpegeln im Bereich von 20Hz

bis 20kHz für einen Kanal vorhanden. Der Regelbe-

reich dieser Regler läßt sich von ±6dB auf ±15dB

umschalten. Der integrierte Rosa-Rauschgenerator

dient in Verbindung mit einem Spektrum-Analyzer

oder mit einem gutgeschulten Gehör zur optimalen

Einstellung. Durch die vielfältigen Einstellmöglichkei-

ten kann der MEQ-2311 auch zur sonstigen Fre-

quenzgangkorrektur und -anpassung von Geräten mit

Line-Pegeln verwendet werden.

4 Aufstellmöglichkeiten

Der Equalizer ist für den Einschub in ein 19”-Rack

vorgesehen. Bei einer anderen Aufstellung, z.B. in

einer Schrankwand, können die seitlichen Winkel

abgeschraubt werden.

5 Equalizer anschließen

Der Equalizer wird je nach Anwendung z.B. zwi-

schen Vorverstärker und Endstufe, zwischen Misch-

pult und Endstufe oder in einen Effektweg eines

Mischpultes geschaltet. Bei Stereosignalen sind

natürlich zwei Equalizer erforderlich.

Please unfold page 3. Then you can always see

the operating elements and connections de-

scribed.

1 Operating Elements and Connections

1.1 Front Panel

1Subsonic filter (Low Cut) 30Hz/

3dB

Button depressed: Filter switched on

Button released: Filter switched off

2Selector switch for the control range of the equa-

lizer controls (7)

Control range: ±6 dB with button released,

±15 dB with button depressed

3Clipping indication

4Pink noise generator On/Off

5Control for the input level

6Button to by-pass the equalizer

Button depressed: All adjustments are effective

Button released: Equalizer is by-passed

7Controls for boosting and attenuating the respec-

tive frequency band level

8Power switch

9Power LED

1.2 Rear Panel

10 Jack for the mains cable to be connected to

230V~/50Hz

11 Fuse holder

12 Connection for common grounding point

13 Ground lift switch to separate the signal ground

from the housing safety ground to avoid ground

loops

Button depressed:Ground of signal and housing

are separated

Button released: Ground of signal and housing

are connected together

14 Unbalanced input via cinch jack

15 Unbalanced output via cinch jack

16 Balanced output via 1/4" jack; with unbalanced

connection do not connect the contact "

" at the

plug (fig.3)

17 Balanced output via XLR jack; with unbalanced

connection do not connect pin 3 at the plug (fig.3)

18 Balanced input via XLR jack; with unbalanced

connection bridge pins 1 and 3 at the plug (fig. 3)

19 Balanced input via 1/4" jack; with unbalanced

connection bridge the contacts "GND" and "

" at

the plug (fig. 3).

2 Safety Notes

This appliance corresponds to the EC Directives No.

89/336/EWG for electromagnetic compatibility and

No. 73/23/EWG for low voltage appliances.

This unit uses lethally high voltage (230V~). To

prevent a shock hazard do not open the cabinet.

Leave servicing to authorized skilled personnel

only. Any guarantee claim expires if the unit has

been opened.

For the operation also watch in any case the follow-

ing items:

•Caution! With extensive boosting, mainly of the

bass and tweeter ranges, the speakers may

quickly be overloaded and destroyed.

•The unit is only suitable for indoor use.

•Avoid excessively warm locations for the unit or

high humidity.

•Do not set the unit into operation and immediately

take the mains plug out of the mains socket if:

1. damage at the unit or mains cable can be seen,

2. a defect might have occurred after a drop or

similar accident,

3. there are malfunctions.

The unit must in any case be repaired by author-

ized skilled personnel.

•Never pull the mains plug out of the mains socket

by means of the mains cable.

•If the unit is used for purposes other than originally

intended, if it is operated in the wrong way or not

repaired by authorized skilled personnel, there is

no liability for possible damage.

•For the cleaning only use a dry cloth for dust re-

moving, by no means chemicals or water.

•Important for U.K. Customers!

The wires in this mains lead are coloured in ac-

cordance with the following code:

green/ yellow = earth

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured green and yellow

must be connected to the terminal in the plug

which is marked with the letter Eor by the earth

symbol , or coloured green or green and yel-

low.

2. The wire which is coloured blue must be con-

nected to the terminal which is marked with the let-

ter Nor coloured black.

3. The wire which is coloured brown must be con-

nected to the terminal which is marked with the let-

ter Lor coloured red.

Warning

This appliance must be earthed.

3 Applications

The equalizer MEQ-2311 is mainly designed for

matching a HiFi system to the room acoustics. For

this, 31 controls for boosting and attenuating of fre-

quency band levels in the range of 20Hz up to

20kHz are provided for one channel. The range of

these controls can be switched over from ±6dB to

±15dB. The integrated pink noise generator in con-

nection with a spectrum analyzer or a well-trained

hearing serves for an optimum adjustment. Due to

the versatile adjusting facilities the MEQ-2311 can

also be used for any other frequency response equal-

ization and adjustment of units with line level.

5.1 Eingänge

Das Eingangssignal sollte Line-Pegel aufweisen.Als

Eingang kann die XLR-Buchse (18), die Klinken-

buchse (19) oder die Cinch-Buchse (14) verwendet

werden. Die XLR- und Klinkenbuchse sind symme-

trisch ausgeführt, können aber auch asymmetrisch

angeschlossen werden. Dazu am XLR-Stecker die

Pins 1 und 3 verbinden bzw. am Klinkenstecker die

Kontakte für „GND“ (Masse) und Signal„

“. Die

Anschlußbelegung ist in Abb. 3 dargestellt.

5.2 Ausgänge

AlsAusgang kann die XLR-Buchse (17), die Klinken-

buchse (16) oder die Cinch-Buchse (15) verwendet

werden. Die XLR- und Klinkenbuchse sind symme-

trisch ausgeführt, können aber auch unabhängig

vom Eingang asymmetrisch angeschlossen werden.

Dazu am XLR-Stecker Pin 3 bzw. am Klinkenstecker

den Kontakt für Signal„

“ frei lassen. Die Anschluß-

belegung ist in Abb. 3 dargestellt.

5.3 Netzanschluß und Erdung

In jeder Musikanlage sollte es eine gemeinsame

Masse geben, die an einem bestimmten Punkt geer-

det ist. Im allgemeinen wird dazu das Vorverstärker-

Chassis gewählt. Um Brummschleifen zu vermei-

den, ist am Equalizer ein Ground-Lift-Schalter (13)

vorhanden. Ist also bereits ein anderer Erdungs-

punkt in der Musikanlage vorhanden, muß der

Ground-Lift-Schalter (13) gedrückt werden.

Zum Schluß den Equalizer über die beiliegende

Netzanschlußleitung an eine Steckdose (230V~/

50Hz) anschließen. Vor dem ersten Einschalten alle

Regler auf Mitte stellen und die Taste EQ (6) even-

tuell ausrasten (nicht gedrückt).

6 Equalizer einstellen

Zum Einstellen die Schutzabdeckung von der Front

abnehmen. Sie kann nach dem Einstellen wieder

angebracht werden, um ein unabsichtliches Verstel-

len des Equalizers zu vermeiden.

6.1 Einschalten

1) Vor dem ersten Einschalten alle Regler auf Mitte

stellen und die Taste EQ (6) ausrasten (nicht

gedrückt).

2) Mit dem Schalter POWER (8) den Equalizer ein-

schalten. Zur Kontrolle leuchtet die Betriebsan-

zeige ON (9).

6.2 Allgemeine Informationen zu den Fre-

quenzbereichen

Der menschliche Hörbereich reicht von ca. 20Hz bis

20kHz, wobei die obere Grenze stark vom Lebens-

alter abhängt. ImAlter von z. B. 65 Jahren sinkt diese

unter 10kHz. Die größte Empfindlichkeit des Ohres

liegt ca. zwischen 1 und 4kHz. In diesem Bereich

hört man am besten. Darum sind Veränderungen der

Equalizer-Einstellung hier deutlicher zu hören als

Veränderungen der tiefen und hohen Frequenzen.

Abbildung 4 zeigt die Grund- und Obertöne eini-

ger Musikinstrumente sowie der menschlichen

Stimme. Der Grundtonbereich (weiß) gibt an, welche

Tonhöhe gespielt werden kann. Der Oberwellenbe-

reich (grau) zeigt die Frequenzen, die für die Klang-

charakteristik der Instrumente verantwortlich sind.

6.3 Frequenzbereichspegel einstellen

Vorsicht! Bei starker Anhebung von Frequenz-

bandpegeln, vor allem im Baß- und Hochtonbe-

reich, können Lautsprecher schnell überlastet und

zerstört werden.

Zusätzliche Klangregler in der Musik-Anlage, z.B.

am Verstärker, müssen zuerst auf Null (Mittelstel-

lung) gebracht werden und sollten nicht mehr ver-

ändert werden.

1) Die Taste EQ (6) drücken. Damit werden die Ein-

stellungen aktivert. Solange alle Regler noch auf

Mitte stehen, ändert sich der Klang nicht.

2) Die Taste 30Hz (1) sollte gedrückt werden. Da-

durch ist das Trittschallfilter aktiviert, und es sind

gleichzeitig die Baßlautsprecher vor zu tiefen Fre-

quenzen geschützt.

3) Die Taste 15dB/6dB (2) sollte zuerst nicht ge-

drückt sein. Dadurch ist der Regelbereich der

Regler (7) auf ±6dB geschaltet. Die Pegel kön-

nen sehr fein eingestellt werden. Reicht der 6dB-

Regelbereich nicht aus, zuerst die Regler (7) wie-

der auf Mitte stellen, und dann mit der Taste

15dB/6dB (2) den Regelbereich auf ±15dB

schalten.

4) Wenn die LED CLIP (3) aufleuchtet, den Ein-

gangspegel mit dem Regler INPUT (5) verringern.

5) Die einzelnen Regler für die Frequenzbereichs-

pegel sollten wie folgt eingestellt werden. Der

integrierte Rosa-Rauschgenerator dient dabei in

Verbindung mit einem Spektrum-Analyzer oder

mit einem gutgeschulten Gehör zur optimalen

Einstellung. Bei Bedarf kann er mit der Taste

PINK NOISE (4) eingeschaltet werden. Alle Ein-

gänge sind dadurch dann abgeschaltet.

6.3.1 Subbaßbereich (20 Hz

50Hz)

Es gibt kaum Instrumente, die solch tiefe Frequen-

zen erzeugen. Die Regler für diesen Bereich dienen

zur Unterdrückung von eventuellen Störgeräuschen

(z.B. Rumpelgeräuschen von Plattenspielern, Tritt-

schall) und müssen dazu entsprechend in den nega-

tiven (unteren) Einstellbereich geschoben werden.

6.3.2 Baßbereich (63 Hz

250Hz)

Viele Musikinstrumente haben in diesem Bereich

ihre Grundtöne. Wird dieser Bereich zu stark ange-

hoben, ergibt das einen dicken, mulmigen Klang. Bei

einer zu starken Dämpfung entsteht ein dünner,

kraftloser Klang.

Bei ungünstiger Aufstellung von Lautsprechern

(z.B. in Raumecken, zu dicht an der Wand oder

Regalboxen auf dem Fußboden) kann eine dadurch

auftretende Baßüberhöhung mit einem oder mehre-

ren Reglern ausgeglichen werden.

6.3.3 Mittenbereich (315 Hz

3,15kHz)

In diesem Bereich ist das menschliche Gehör am

empfindlichsten, und Veränderungen der Equalizer-

Einstellung sind hier am deutlichsten zu hören.

Besonders im Pop-Bereich und z.T. bei Rundfunk-

übertragungen wird dieser Bereich angehoben, um

so aggressiver zu wirken bzw. um die Sprachver-

ständlichkeit zu verbessern. Durch Absenkung kann

4 Mounting

The equalizer is provided for mounting into a 19"

rack. For other placing the brackets can be removed.

5 Connection

The equalizer can be inserted as required, e.g. be-

tween preamplifier and power amplifier, between

mixer and power amplifier or into an effect way of a

mixer. With stereo signals two equalizers are neces-

sary, of course.

5.1 Inputs

The input signal should have line level. As input for

each channel the XLR jack (18), the 1/4" jacks (19), or

the cinch jacks (14) can be used. The XLR and 1/4"

jacks are balanced, but they can also be connected

unbalanced. For this connect the pins 1 and 3 at the

XLR plug resp. the contacts for "GND" (ground) and

signal "

" at the 1/4" plug. The pin connection is

shown in fig. 3.

5.2 Outputs

As output the XLR jack (17), the 1/4" jack (16), or the

cinch jacks (15) can be used. The XLR and 1/4" jacks

are balanced, but they can also be connected unbal-

anced independent of the input. For this do not

connect pin 3 at the XLR plug resp. the contact for

signal "

" at the 1/4" plug. The pin connection is

shown in fig. 3.

5.3 Mains connection and grounding

In every HiFi system there should be a common

ground which is grounded at a special point. In gener-

al for this the preamplifier chassis is chosen. To

avoid hum loops, at the equalizer a ground lift switch

(13) is provided. If there is already another grounding

point in the HiFi system, the ground lift switch (13)

must be depressed.

Finally connect the equalizer via the enclosed

mains cable to a socket (230V~/50Hz). Prior to the

first switching on set all controls to mid-position and

disengage the button EQ (6), if necessary (not

depressed).

6 Equalizer Adjustment

For the adjustment remove the protection cover from

the front. It can be remounted after the adjustment to

prevent an unintentional misadjustment of the equal-

izer.

6.1 Switching on

1) Prior to the first switching-on set all controls to

mid-position. Disengage the button EQ (6) (not

depressed).

2) Switch on the equalizer with the POWER switch

(8). The power LED ON (9) is lighting as a control.

6.2 General information on the frequency

ranges

The range of human hearing reaches from approx.

20Hz up to 20kHz, the upper limit largely depends

on the age.At the age of e.g. 65 years this limit goes

down below 10kHz. The greatest sensitivity of the

hearing is approx. between 1 and 4kHz. In this range

there is the best hearing. Therefore changes of the

equalizer adjustment can be heard more clearly in

this range than changes of high and low frequencies.

Fig. 4 shows the fundamentals and harmonics of

some musical instruments as well as of the human

voice. The fundamental range (white) indicates

which pitch can be played. The harmonic range

(grey) shows the frequencies which are responsible

for the sound characteristics of the instruments.

6.3 Adjustment of frequency range level

Caution! With extensive boosting of the frequency

band levels, mainly in the bass and tweeter

ranges, speakers may quickly be overloaded and

destroyed.

Additional equalizers in the HiFi system, e.g. at

the amplifier, must at first be set to zero (mid-posi-

tion) and should not be changed any more.

1) Depress the button EQ (6). By this the adjust-

ments are activated. As long as all controls are

still in mid-position, the tone does not change.

2) The button 30Hz (1) should be depressed. By this

the subsonic filter is activated, and at the same

time the bass speakers are protected against fre-

quencies which are too low.

3) The button 15dB/6dB (2) should at first not be

depressed. By this the range of the controls (7) is

set to ±6dB. Avery fine level adjustment is possi-

ble. If the 6dB control range is not sufficient, at

first set the controls (7) to mid-position again, and

then switch the control range to ±15dB with the

button 15dB/6dB (2).

4) If the LED CLIP (3) lights up, reduce the input

level with the control INPUT (5).

5) The individual controls for the frequency range

level should separately be adjusted for each

channel as follows. The integrated pink noise

generator in connection with a spectrum analyzer

or a well-trained hearing serves for an optimum

adjustment. If necessary, it can be switched on

with the button PINK NOISE (4). By this all inputs

are switched off.

6.3.1 Subwoofer range (20 Hz

50Hz)

There are hardly any instruments which produce

such low frequencies. The controls for this range

serve to suppress possible interfering noises (e.g.

rumpling noises of turntables, subsonic noise) and

must for this be slided to the negative (lower) ad-

justing range.

6.3.2 Bass range (63 Hz

250Hz)

Many musical instruments have their fundamentals

in this range. If this range is boosted too much, there

is a thick, muddy sound. If it is attenuated too much,

there is a thin, weak sound.

If the speakers are unfavourably placed (e.g. in

room corners, too close to the wall, or shelf speaker

systems on the floor), the bass is boosted too much

and can be equalized with one or several controls.

6.3.3 Midrange (315 Hz

3.15kHz)

In this range the human hearing is most sensitive,

and changes of the equalizer adjustment can be

heard most clearly. Especially in the pop range and

partly with radio transmissions this range is boosted

to obtain a more aggressive effect resp. to improve 5

hier wieder eine natürlichere Wiedergabe erreicht

werden.

Anderseits kann eine Anhebung bei Bedarf ein

Solo-Instrument oder den Gesang bzw. die Sprache

mehr in den Vordergrund bringen.

6.3.4 Hochttonbereich (4 kHz

12,5kHz)

Da hier sehr viele Oberwellen der Instrumente lie-

gen, bestimmt dieser Bereich, ob die Wiedergabe

transparent und klar oder diffus und dumpf klingt. Da

weiche Materialien (z.B. Vorhänge, Polstermöbel,

dicke Teppiche) diese Frequenzen besonders dämp-

fen, kann durch Anhebung dieser Verlust ausge-

glichen werden.

6.3.5 Höchsttonbereich (16 kHz

20kHz)

Viele, besonders ältere Menschen, nehmen diesen

Bereich gar nicht mehr wahr. Da aber auch diese

Frequenzen durch die Raumausstattung gedämpft

werden, klingt beim Anheben die Wiedergabe noch

etwas brillanter.

Anderseits kann eine Absenkung Störgeräusche,

z.B. bei schlechten Kassettenaufnahmen oder bei

schlechter Empfangsqualität von Rundfunksendun-

gen, herausfiltern.

6.3.6 Eingangspegel

Nachdem alle Frequenzbereichspegel optimiert

sind, sollte der Regler INPUT (5) so eingestellt wer-

den, daß sich die Lautstärke beim Überbrücken des

Equalizer durch Ausrasten der Taste EQ (6) nicht

ändert. Bei zu hohem Eingangspegel, wenn die LED

CLIP (3) aufleuchtet, muß er jedoch verringert wer-

den.

7 Technische Daten

Frequenzbereich: . . . . . . . . . 10

20000Hz

Regelbereich: . . . . . . . . . . . . schaltbar ±6/±15dB

Regelfrequenzen: . . . . . . . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Trittschallfilter (Low-Cut): . . . 30Hz/

3dB

Eingänge: . . . . . . . . . . . . . . . 0,775V/50kΩ

Ausgänge: . . . . . . . . . . . . . . 0,775V/300Ω

Störabstand: . . . . . . . . . . . . > 85dB

Klirrfaktor: . . . . . . . . . . . . . . < 0,1 %

Stromversorgung: . . . . . . . . 230V~/50Hz/6VA

Abmessungen ohne Füße

(BxHxT): . . . . . . . . . . . . . . 482 x 88 x 280mm,

2HE

Gewicht: . . . . . . . . . . . . . . . . 3,8kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

the voice intelligibility. By attenuation a more natural

reproduction can be obtained again.

On the other hand boosting can place a solo

instrument or the vocal sound resp. the voice more

into the foreground, if necessary.

6.3.4 Tweeter range (4kHz

12.5kHz)

As in this range there are many harmonics of the

instruments, it is defined here if the reproduction is

transparent and clear or diffuse and dull. As soft

materials (e.g. curtains, upholstery, thick carpets)

attenuate especially these frequencies, boosting can

equalize this loss.

6.3.5 Supertweeter range (16 kHz

20kHz)

Many, especially older people are not able to hear

this range any more. As also these frequencies are

attentuated by the room furniture and decorations,

boosting makes the reproduction a little bit more bril-

liant.

On the other hand attenuation may filter out inter-

fering noises, e.g. in case of poor cassette record-

ings or poor receiving quality of radio transmissions.

6.3.6 Input level

After all frequency range levels have been opti-

mized, the control INPUT (5) should be adjusted so

that the volume does not change while by-passing

the equalizer by disengaging the button EQ (6) (not

depressed). If the input level is too high, i.e. the LED

CLIP (3) lights up, it must, however, be reduced.

7 Specifications

Frequency range: . . . . . . . . . 10

20 000Hz

Control range: . . . . . . . . . . . switchable to

±6/±15dB

Control frequencies: . . . . . . . 20/25/31.5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1.25/1.6/2/2.5/

3.15/4/5/6.3/8/10/

12.5/16/20kHz

Subsonic filter (Low Cut): . . . 30Hz/

3dB

Inputs: . . . . . . . . . . . . . . . . . 0.775V/50kΩ

Outputs: . . . . . . . . . . . . . . . . 0.775V/300Ω

S/N ratio: . . . . . . . . . . . . . . . > 85dB

THD: . . . . . . . . . . . . . . . . . . < 0.1%

Power supply: . . . . . . . . . . . 230V~/50Hz/6VA

Dimensions w/o feet

(WxHxD): . . . . . . . . . . . . . . 482 x 88 x 280mm,

2rack spaces

Weight: . . . . . . . . . . . . . . . . . 3.8kg

According to the manufacturer.

Subject to technical change.

Ouvrez le livret page 3 de manière à visualiser les

éléments et branchements.

1 Eléments et branchements

1.1 Face avant

1Filtre subsonique (passe-bas) 30Hz/

3dB

touche enfoncée: filtre allumé

touche non enfoncée:filtre déconnecté

2Commutateur de la plage de réglage pour les

potentiomètres (7)

plage de réglage: ±6dB touche non enfoncée

±15dB touche enfoncée

3Diode d'écrêtage

4Générateur de bruit rose,

interrupteur Marche/Arrêt

5Potentiomètre de réglage du niveau d’entrée

6Touche pour bridger l'égaliseur

touche enfoncée: réglages activés

touche non enfoncée:égaliseur bridgé

7Potentiomètre linéaire pour augmenter

ou diminuer le niveau de bande de fréquence

8Interrupteur général Marche/Arrêt

9Diode témoin de fonctionnement

1.2 Face arrière

10 Prise de branchement du câble secteur, 230V~/

50Hz

11 Porte-fusibles

12 Branchement pour mise à la terre générale

13 Interrupteur Groundlift pour séparer la masse du

signal de la masse du boîtier afin d'éviter tout

bouclage de masse.

touche enfoncée: masses du signal et du

boîtier séparées

touche non enfoncée:masses du signal et du

boîtier communes

14 Prise RCA pour entrée asymétrique

15 Prise RCA pour sortie asymétrique

16 Prise Jack 6,35 pour sortie symétrique; en cas de

branchement asymétrique, laissez le contact “

“

de la prise libre (schéma 3)

17 Prise XLR pour sortie symétrique; pour un

branchement asymétrique, laissez le pin 3 libre

(schéma 3)

18 Prise XLR pour entrée symétrique; en cas de

branchement asymétrique, bridgez les pins 1 et 3

(schéma 3)

19 Prise jack 6,35 pour entrée symétrique; en cas de

branchement asymétrique, bridgez le contact

“GND” et “

“ (schéma 3)

2 Conseils d'utilisation

Cet appareil répond aux normes édictées dans les

directives européennes 89/336/EWG relevant de la

compatibilité Electro-Magnétique (CEM) et 73/23/

EWG relevant des appareils à faible tension.

Le MEQ-2311 est alimenté par une tension en

230V~. Ne touchez jamais l'intérieur de l'appareil

car, en cas de mauvaise manipulation, vous pour-

riez subir une décharge électrique mortelle. En

outre, l'ouverture de l'appareil dénonce tout droit à

la garantie.

Respectez scrupuleusement les points suivants:

•Attention! En cas d'augmentation importante des

niveaux de fréquence, plus particulièrement dans

les graves et aigus, les haut-parleurs peuvent être

rapidement en surcharge et détruits.

•Cet appareil n'est conçu que pour une utilisation

en intérieur.

•Protégez-le de la chaleur et de l'humidité.

•Ne le faites pas fonctionner et débranchez-le

immédiatement dans les cas suivants:

1. L'appareil ou le cordon secteur présente des

dommages visibles,

2. Après une chute…, l'appareil présente un

défaut,

3. Des disfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être

réparés par un technicien spécialisé.

Vi preghiamo di aprire completamente la pagina 3.

Così vedrete sempre gli elementi di comando e i

collegamenti descritti.

1 Comandi e collegamenti

1.1 Pannello frontale

1Filtro antirombo (low cut) 30Hz/

3dB

Tasto premuto: filtro attivato

Tasto non premuto: filtro disattivato

2Commutatore per il campo di regolazione dei

regolatori (7)

Campo: ±6dB con tasto non premuto

±15dB con tasto premuto

3Spia di sovrapilotaggio

4On/Off del generatore di rumore rosa

5Regolatore per il livello d'ingresso

6Tasto per escludere l'equalizzatore

Tasto premuto: tutte le regolazioni sono

attive

Tasto non premuto: l'equalizzatore è escluso

7Regolatore per alzare ed abbassare il livello della

relativa banda

8Interruttore On/Off

9Spia di funzionamento

1.2 Pannello posteriore

10 Presa per cavo rete per 230V~/50Hz

11 Porta fusibile

12 Contatto per terra comune

13 Commutatore ground-lift per separare la massa

del segnale da quella del contenitore, per evitare

anelli di terra.

Tasto premuto: le masse del segnale e del

contenitore sono separate

Tasto non premuto: le masse del segnale e del

contenitore sono collegate

14 Ingresso asimmetrico con presa cinch

15 Uscita asimmetrica con presa cinch

16 Uscita simmetrica con presa jack 6,3mm; nel

caso di collegamento asimmetrico lasciare libero

il contatto “

“ sul jack (fig. 3)

17 Uscita simmetrica con presa XLR; nel caso di col-

legamento asimmetrico lasciare libero il pin 3

sullo spinotto (fig. 3)

18 Ingresso simmetrico con presa XLR; nel caso di

collegamento asimmetrico ponticellare i pin 1 e 3

sullo spinotto (fig. 3)

19 Ingresso simmetrico con presa jack 6,3mm; nel

caso di collegamento asimmetrico ponticellare i

contatti “GND“ e “

“ sullo spinotto (fig. 3)

2 Avvisi di sicurezza

Questo apparecchio corrisponde alle norme CE

n. 89/336/CEE sulla compatibilità elettromagnetica

e n. 73/23/CEE per apparecchi a bassa tensione.

Questo apparecchio funziona con tensione di rete

di 230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle scari-

che pericolose. Se l'apparecchio viene aperto,

cessa ogni diritto di garanzia.

Durante l'uso si devono osservare assolutamente i

seguenti punti:

•Attenzione! Se si alzano molto i livelli delle bande

di frequenza, specialmente negli alti e nei bassi, si

rischia di sovraccaricare e di distruggere gli alto-

parlanti.

•Lo strumento è previsto solo per l'uso all'interno di

locali.

•Proteggere l'apparecchio dall'umidità e dal calore.

•Non mettere in funzione l'apparecchio e staccare

subito la spina rete se:

1. l'apparecchio o il cavo rete presentano dei

danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l'apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una officina

competente. 7

•Ne retirez jamais le cordon secteur de la prise en

tirant dessus.

•Nous déclinons toute responsabilité en cas de

dommage si l'appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s'il n'est pas

réparé par une personne habilitée ou si les

branchements ne sont pas correctement effec-

tués.

•Pour nettoyer l'appareil, utilisez un chiffon sec, en

aucun cas de produits chimiques ou d'eau.

3 Possibilités d'utilisation

L'égaliseur MEQ-2311 est essentiellement conçu

pour permettre d'adapter les réglages de votre

installation HiFi à l'acoustique de la pièce. Pour ce

faire, vous disposez de 31 réglages pour augmenter

et diminuer les niveaux de fréquence dans les pla-

ges de 20Hz à 20kHz pour un canal. La plage de

réglage est commutable de ±6dB à ±15dB. Le

générateur de bruit rose intégré permet d'optimiser

les réglages, associé à un analyseur de spectre ou

grâce à une oreille particulièrement bien entraînée.

Ses multiples possibilités de réglages font que cet

appareil peut être utilisé pour corriger ou adapter

des bandes de fréquences particulières d'appareils

à niveaux LINE.

4 Installation

Le MEQ-2311 est conçu pour une installation en

rack 19". Si vous souhaitez une autre disposition,

par exemple dans une armoire de sonorisation, reti-

rez les étriers latéraux en les dévissant.

5 Branchements

Selon l'utilisation, on peut brancher l'égaliseur entre

un préamplificateur et un amplificateur de puis-

sance, entre une table de mixage et un amplificateur

de puissance ou dans une voie d'effet d'une table de

mixage. Pour des signaux stéréo, deux égaliseurs

sont bien évidemment nécessaires.

•Staccare il cavo rete afferrando la spina, senza

tirare il cavo.

•Nel caso di uso improprio, di impiego scorretto o di

riparazione non a regola d'arte non si assume nes-

suna responsabilità per eventuali danni.

•Per la pulizia usare solo un panno asciutto; non

impiegare in nessun caso prodotti chimici o acqua.

3 Possibilità d'impiego

L'equalizzatore MEQ-2311 è stato realizzato in

primo luogo per adattare un impianto di musica all'a-

custica dell'ambiente. Sono previsti 31 regolatori per

alzare ed abbassare i livello delle frequenze in un

range fra 20Hz e 20 kHz per ogni canale. Il campo di

regolazione è commutabile fra ±6dB e ±15dB. Il

generatore di rumore integrato, insieme all'analizza-

tore dello spettro o all'udito di una persona esperta

serve ad ottenere una regolazione ottimale. Grazie

alle molte possibilità di regolazione, MEQ-2311 può

servire anche per correggere ed adattare le risposte

in frequenza di apparecchi con livello Line.

4 Possibilità di collocamento

L'equalizzatore è previsto per il montaggio in un

rack 19". Per un collocamento diverso, per esempio

in una parete attrezzata, si possono svitare i supporti

laterali.

5 Collegare l'equalizzatore

A seconda dell'impiego, l'equalizzatore viene inse-

rito o fra il preamplificatore e lo stadio finale, fra il

mixer e lo stadio finale oppure nella via degli effetti di

un mixer. Nel caso di segnali stereo occorrono natu-

ralmente due equalizzatori.

5.1 Ingressi

Il segnale d'ingresso dovrebbe aver un livello Line.

Per l'ingresso si può utilizzare la presa XLR (18), la

presa jack (19) oppure la presa cinch (14). Le prese

XLR e jack sono simmetriche, ma accettano anche

un collegamento asimmetrico. In questo caso colle-

gare i pin 1 e 3 dello spinotto XLR o i contatti "GND"

5.1 Entrées

Le signal d'entrée doit avoir un niveau LINE. Vous

pouvez utiliser la prise XLR (18), la prise Jack

6,35 (19) ou la prise RCA (14). Les prises XLR et

Jack 6,35 sont symétriques, mais vous pouvez

également les brancher en asymétrique. Pour ce

faire, reliez, sur la prise XLR les pins 1 et 3 et sur la

prise Jack 6,35 les contacts “GND” (masse) et

signal “

“. Le schéma 3 indique la configuration de

branchement.

5.2 Sorties

Vous pouvez utiliser comme sortie la prise XLR (17),

la prise Jack (16) ou la prise RCA (15). Les prises

XLR et Jack sont symétriques, mais vous pouvez les

relier en asymétrique, indépendamment de l'entrée.

Dans ce cas, laissez le pin 3 sur la prise XLR et le

contact du signal “

“ sur la prise Jack libres. Le

schéma 3 vous indique la configuration de branche-

ment.

5.3 Branchement secteur et mise à la terre

Dans toute installation HiFi, il doit exister une masse

générale, reliée à la terre en un point donné.

Généralement, on choisit le châssis du préamplifica-

teur. Pour éviter tout ronflement, l'égaliseur est

équipé d'un interrupteur Groundlift (13). Si un autre

point de mise à la terre existe déjà, cet interrupteur

doit être enfoncé.

Reliez enfin l'égaliseur au secteur 230V~/50Hz.

Avant de l'allumer, mettez tous les potentiomètres

sur la position médiane et vérifiez que la touche

EQ (6) n'est pas enfoncée.

6 Réglages de l'égaliseur

Retirez le couvercle de protection de la face avant.

Une fois les réglages effectués, vous pouvez le

remettre en place et ainsi éviter tout déréglage

intempestif.

6.1 Mise en service

1) Avant d'allumer l'égaliseur, mettez tous les poten-

tiomètres sur la position médiane et vérifiez que

la touche EQ (6) n'est pas enfoncée.

2) Allumez l'égaliseur avec l'interrupteur POWER (8),

la diode témoin de fonctionnement ON (9) s'allume.

6.2 Informations générales sur les bandes de

fréquence

L'oreille humaine capte des fréquences de 20Hz à

20kHz, bien que cette limite supérieure dépende de

l'âge. A 65 ans, elle est inférieure à 10kHz. La plus

grande sensibilité de l'oreille se situe entre 1 et

4kHz. C'est dans cette plage que l'écoute est la

meilleure. C'est pourquoi on perçoit plus clairement

toute modification de réglage sur l'égaliseur dans

cette plage que dans les fréquences basses et

hautes.

Le schéma 4 indique les notes fondamentales et

les harmoniques de certains instruments de musique

et de la voix humaine. La plage des notes fonda-

mentales (blanc) indique quelle hauteur musicale

peut être jouée. La gamme des harmoniques (gris)

montre les fréquences responsables des caractéri-

stiques sonores des appareils.

6.3 Réglage du niveau de la bande passante

Attention! En cas d'augmentation importante des

niveaux de fréquence, plus particulièrement dans

les graves et aigus, les haut-parleurs peuvent être

rapidement en surcharge et détruits.

D'autres égaliseurs de la chaîne HiFi, par exemple

sur l'amplificateur, doivent être mis sur zéro

(position médiane) et ne plus être modifiés.

1) Enfoncez la touche EQ (6), les réglages sont

alors activés. Tant que les potentiomètres sont

sur la position centrale, le son n'est pas modifié.

2) Enfoncez la touche 30Hz (1), vous activez le filtre

subsonique et protéger ainsi les haut-parleurs de

grave de fréquences trop basses.

3) N'enfoncez pas pour l'instant la touche

15dB/6dB (2). La plage des potentiomètres (7)

est sur ±6dB. Vous pouvez effectuer un réglage

très précis des niveaux. Si cette plage ±6dB ne

suffit pas, mettez tout d'abord les potentiomètres

(7) sur la position centrale puis commutez sur la

plage ±15dB avec la touche 15dB/6dB (2).

4) Lorsque la diode CLIP (3) s'allume, diminuez le

niveau d'entrée des deux canaux avec le poten-

tiomètre INPUT (5).

5) Chaque réglage de niveau de fréquence doit être

effectué comme suit. Le générateur de bruit rose

intégré permet d'optimiser les réglages, associé à

un analyseur de spectre ou grâce à une oreille

très entraînée. Si besoin est, allumez-le avec la

touche PINK NOISE (4). Toutes les entrées sont

alors déconnectées

6.3.1 Plage des subwoofers (20 Hz

50Hz)

Peu d'instruments produisent de telles fréquences.

Les réglages servent à réduire d'éventuelles inter-

férences (par exemple, ronflements de platine-

disques, bruit de pas) et doivent être mis dans la

partie négative (la plus basse).

6.3.2 Plage des graves (63 Hz

250Hz).

De nombreux instruments ont dans cette plage leurs

notes fondamentales. Si cette plage est trop aug-

mentée, on obtient un son épais et gras. Si l'atténua-

tion est trop importante, le son est fin et faible.

Si les haut-parleurs sont placés dans un endroit

peu favorable (coins de pièces, trop près de la

cloison ou sur des étagères à même le sol), on a

tendance à augmenter les graves; cette suraugmen-

tation peut alors être compensée par un ou plusieurs

réglages.

6.3.3 Plage des médiums (315 Hz

3,15kHz)

Dans cette plage, l'oreille humaine est la plus sensible,

les modifications des réglages de l'égaliseur sont ici

les plus perceptibles. Cette plage est augmentée

particulièrement pour de la musique pop, et pour cer-

taines émissions radio de manière à être plus agres-

sive ou à améliorer la compréhension des propos.

En la diminuant, on peut obtenir une restitution plus

naturelle.

(massa) e segnale "

" del jack. La figura 3 illustra i

contatti.

5.2 Uscite

Per l'uscita si può utilizzare la presa XLR (17), la

presa jack (16) oppure la presa cinch (15). Le prese

XLR e jack sono simmetriche, ma accettano anche

un collegamento asimmetrico, indipendentemente

dall'ingresso. In questo caso lasciare libero il pin 3

dello spinotto XLR o il contatto per il segnale “

“ del

jack. La figura 3 illustra i contatti.

5.3 Collegamento rete e messa a terra

In ogni impianto di musica ci deve essere una massa

comune che è messa a terra in un punto determi-

nato. A tale scopo si prende generalmente il telaio

del preamplificatore. Per evitare gli anelli di terra,

l'equalizzatore prevede un commutatore ground-lift

(13). Se l'impianto dispone già di un altro punto di

messa a terra, il commutatore ground-lift (13) deve

essere premuto.

Alla fine collegare l'equalizzatore con la rete

(230V~/50Hz) per mezzo del cavo rete in dota-

zione. Prima della prima accensione portare tutti i

regolatori in posizione centrale e sganciare eventual-

mente il tasto EQ (6).

6 Regolazione dell'equalizzatore

Per procedere alla regolazione, togliere la prote-

zione dal frontale. Dopo la regolazione conviene

rimetterla per evitare delle manomissioni involonta-

rie.

6.1 Accensione

1) Prima della prima accensione portare tutti i rego-

latori in posizione centrale e sganciare eventual-

mente il tasto EQ (6).

2) Accendere l'equalizzatore con l'interruttore

POWER (8). Si accende la spia di funzionamento

ON (9).

6.2 Informazioni generali sui campi di fre-

quenza

L'udito umano va da circa 20Hz fino a 20kHz, e il

limite superiore dipende molto dall'età. Con 65 anni

circa, tale limite si abbassa sotto i 10kHz. La mag-

giore sensibilità dell'orecchio è fra 1 e 4kHz. Dato

che si sente meglio in questo range, le modifiche

della regolazione dell'equalizzatore si avvertono di

più rispetto alle frequenze alte e basse.

La figura 4 illustra le fondamentali e le armoniche

di alcuni strumenti musicali nonché della voce

umana. La parte delle fondamentali (bianco) indica

la possibile altezza del suono, mentre la parte delle

armoniche (grigio) indica le frequenze che determi-

nano il suono caratteristico dello strumento.

6.3 Regolazione del livello dei campi di fre-

quenza

Attenzione! Se si alzano molto i livelli delle bande

di frequenza, specialmente negli alti e nei bassi, si

rischia di sovraccaricare e di distruggere gli alto-

parlanti.

Portare sullo zero (posizione centrale) gli altri rego-

latori dell'impianto, p.es. sull'amplificatore, senza

spostarli successivamente.

1) Premere il tasto EQ (6) per attivare le regolazioni.

Finché i regolatori si trovano in posizione centrale,

il suono non cambia.

2) Si consiglia di premere il tasto 30Hz (1) per atti-

vare il filtro antirombo. Nello stesso tempo si pro-

teggono i woofer dalle frequenze troppo basse.

3) Il tasto 15dB/6dB (2) non dovrebbe essere pre-

muto all'inizio, per commutare i regolatori (7) su

±6dB. Se il range di 6dB non è sufficiente, ripor-

tare i regolatori (7) in posizione centrale e quindi

portare il range a ±15dB mediante il tasto

15dB/6dB (2).

4) Se si accende il LED CLIP (3), ridurre il livello

d'ingresso con il regolatore INPUT (5).

5) Regolare i singoli regolatori per i diversi livelli

come segue. Il generatore di rumore rosa inte-

grato, insieme all'analizzatore dello spettro o

all'udito di una persona esperta serve ad ottenere

una regolazione ottimale. Se necessario può

essere attivato con il tasto PINK NOISE (4): allora

tutti gli ingressi sono staccati.

6.3.1 Campo subbasso (20 Hz

50Hz)

Esistono pochi strumenti che producono delle

frequenze così basse. Questi regolatori servono per

sopprimere eventualmente rumori di fondo (di giradi-

schi, di passi) e vanno spostati quindi nella parte

negativa (verso il basso).

6.3.2 Campo bassi (63 Hz

250Hz)

Le fondamentali di molti strumenti musicali si trovano

in questo range. Se vengono alzate troppo, si ottiene

un suono cupo; se sono troppo basse, il suono è sot-

tile e debole.

Se gli altoparlanti sono collocati male (p.es. negli

angoli, troppo vicini alla parete, oppure nel caso di

box da scaffale posto sul pavimento), i bassi troppo

forti possono essere compensati con uno o più rego-

latori.

6.3.3 Campo medi (315 Hz

3,15kHz)

In questo campo, l'udito umano è più sensibile e

avverte maggiormente le modifiche della regola-

zione dell'equalizzatore. Specialmente per la musica

pop, ma anche per trasmissioni radiofoniche, si alza

questo range per avere un suono più aggressivo o

per migliorare la comprensione del testo parlato.

Abbassando il livello, la riproduzione del suono può

essere più naturale.

D'altra parte, alzando il livello, uno strumento

solista, il canto o la voce possono passare in primo

piano.

6.3.4 Campo alti (4 kHz

12,5kHz)

Poiché in questo range si collocano molte armoniche

degli strumenti, la regolazione in questo campo

determina se la riproduzione è trasparente e chiara

oppure imprecisa e cupa. Dato che i materiali soffici

(p.es. tende, mobili imbottiti, tappeti) smorzano

queste frequenze, si può compensare tale perdita

alzando il livello.

D'autre part, si vous l'augmentez, vous pouvez

mettre an avant-plan un instrument solo, une chan-

son ou un discours.

6.3.4 Plage des aigus (4 kHz

12,5kHz)

De nombreuses harmoniques des instruments se

trouvent dans cette plage qui détermine si la restitu-

tion est transparente, claire ou diffuse et épaisse.

Des matériaux denses (rideaux, capitonnages, tapis

épais ...) peuvent particulièrement atténuer ces fré-

quences, il est possible de compenser cette perte en

les augmentant.

6.3.5 Plages des super-aigus (16 kHz

20kHz)

De nombreuses personnes âgées ne perçoivent plus

cette plage. Mais, dans la mesure où ces fréquences

sont atténuées par l'ameublement ou la décoration

de la pièce, vous pouvez obtenir, en les augmentant,

une restitution encore plus brillante.

D'autre part, une diminution peut filtrer des inter-

férences, par exemple en cas d'enregistrements de

mauvaise qualité sur cassettes ou de mauvaise qua-

lité de réception d'émissions radio.

6.3.6 Niveau d'entrée

Une fois que tous les niveaux des plages de fré-

quence sont optimisés, il faut régler le potentiomètre

INPUT (5) de sorte que le volume ne soit pas modi-

fié lorsqu'on bridge l'égaliseur [touche EQ (6) non

enfoncée]. Lorsque le niveau d'entrée est trop élevé,

la diode CLIP (3) s'allume; il convient alors de le

diminuer.

7 Caractéristiques techniques

Bande passante: . . . . . . . . . 10

20000 Hz

Plage de réglage: . . . . . . . . . commutable

±6dB/±15dB

Fréquences de réglage: . . . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Filtre subsonique

(passe-bas): . . . . . . . . . . . . . 30Hz/

3dB

Entrées: . . . . . . . . . . . . . . . . 0,775V/50kΩ

Sorties: . . . . . . . . . . . . . . . . . 0,775V/300Ω

Rapport signal/bruit: . . . . . . > 85dB

Taux de distorsion: . . . . . . . . < 0,1%

Alimentation: . . . . . . . . . . . . 230V~/50Hz/6VA

Dimensions (sans pieds)

(LxHxP): . . . . . . . . . . . . . . 482 x 88 x 280 mm,

2 U

Poids: . . . . . . . . . . . . . . . . . . 3,8kg

D'après les données du constructeur.

Tout droit de modification réservé.

6.3.5 Campo frequenze altissime

(16kHz

20kHz)

Molte persone, specialmente gli anziani, non sen-

tono più queste frequenze. Dato che anche queste

frequenze possono essere smorzate dall'arredo

dell'ambiente, un aumento del livello rende la ripro-

duzione più brillante.

D'altra parte, abbassando il livello, si possono eli-

minare certi disturbi, p.es. di registrazioni scadenti e

nel caso di cattiva ricezione di trasmissioni radio-

foniche.

6.3.6 Livello d'ingresso

Dopo aver ottimizzato tutti i livelli dei campi di fre-

quenza si dovrebbe regolare il regolatore INPUT (5)

in modo tale che il volume non cambia se si esclude

l'equalizzatore premendo il tasto EQ (6). Se il livello

di ingresso è troppo alto e se il LED CLIP (3) si

accende occorre ridurlo.

7 Dati tecnici

Banda passante: . . . . . . . . . 10

20000 Hz

Campo di regolazione: . . . . . commutabile

±6dB/±15dB

Frequenze di regolazione: . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Filtro antirombo (low-cut): . . 30Hz/

3dB

Ingressi: . . . . . . . . . . . . . . . . 0,775V/50kΩ

Uscite: . . . . . . . . . . . . . . . . . 0,775V/300Ω

Rapporto S/R: . . . . . . . . . . . > 85dB

Fattore di distorsione: . . . . . < 0,1%

Alimentazione: . . . . . . . . . . . 230V~/50Hz/6VA

Dimensioni senza piedini

(l x h x p): . . . . . . . . . . . . . . . 482 x 88 x 280mm,

2 unità di altezza

Peso: . . . . . . . . . . . . . . . . . . 3,8 kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de bedienings-elementen

en de aansluitingen.

1 Besturingselementen en aansluit-

ingen

1.1 Frontpaneel

1Subsonisch filter ON/OFF (Low Cut) 30Hz/

3dB met LED

Toets ingedrukt: Filter is ingeschakeld

Toets niet ingedrukt: Filter is uitgeschakeld

2Keuzeschakelaar met LED's voor de verschil-

lende bereiken van de regelaars (7)

Regelbereik: ±6dB met de toets niet ingedrukt

±12dB de toets ingedrukt

3Oversturingsindicator

4Roze-ruisgenerator On/Off

5Regelaar voor het ingangsniveau

6Toets om de equalizer te overbruggen

Toets indrukken: Alle instellingen werken

Toets niet indrukken: De equalizer wordt over-

brugd

7Regelaars voor de versterking of verzwakking van

het niveau van de betreffende frequentieband

8POWER-schakelaar

9POWER-LED

1.2 Achterzijde van het toestel

10 Entree voor het netsnoer voor de verbinding met

de netspanning (230V~/50Hz)

11 Zekeringhouder

12 Aansluiting voor een gemeenschappelijk massa-

punt

13 Massaschakelaar voor de scheiding van de sig-

naalmassa en de kastmassa om aardlussen te

vermijden

Toets ingedrukt: Signaal- en kastmassa

zijn gescheiden

Toets niet ingedrukt: Signaal- en kastmassa

zijn met elkaar verbonden

14 Ongebalanceerde cinch-ingang

15 Ongebalanceerde cinch-uitgang

16 Gebalanceerde jack-uitgang (6,3mm); voor een

ongebalanceerde verbinding moet u het "

contact niet aansluiten (fig. 3)

17 Gebalanceerde XLR-uitgang; voor een ongeba-

lanceerde verbinding moet u pin 3 (fig. 3) niet

aansluiten

18 Gebalanceerde ingang met een XLR-jack; bij een

ongebalanceerde verbinding moet u de pinnen

1 en 3 van de plug overbruggen (fig. 3)

19 Gebalanceerde ingang met een 6,3-mm-jack; bij

een ongebalanceerde verbinding moet u de

contacten "GND" en "

" van de plug overbruggen

(fig. 3)

2 Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

nr. 89/336/EWG voor elektromagnetische compati-

biliteit en nr. 73/23/EWG voor toestellen op laag-

spanning.

De netspanning waarmee dit toestel gevoed wordt

is levensgevaarlijk! Open het toestel niet, want

door onzorgvuldige ingrepen loopt u het risico van

een elektrische schok. Onderhoud dient te gebeu-

ren door een gekwalificeerd vakman. Bovendien

vervalt elke garantie bij het eigenhandig openen

van het toestel.

Let bij ingebruikname eveneens op het volgende:

•Opgelet! Bij een overdreven versterking, vooral in

het tweeter- en basbereik, kunnen de luidsprekers

snel overbelast worden en beschadigd raken.

•Het toestel is enkel geschikt voor gebruik binnens-

huis.

•Vermijd uitzonderlijk warme plaatsen en plaatsen

met een hoge vochtigheid.

•Bescherm het toestel tegen trillingen, rechtstreeks

zonlicht, hoge vochtigheid en stof.

•Schakel het toestel niet in en trek onmiddellijk de

stekker uit het stopcontact wanneer:

1. het netsnoer zichtbaar beschadigd is,

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

•Trek de stekker nooit met het snoer uit het stop-

contact.

•In geval van ongeoorloofd of verkeerd gebruik of

van herstelling door een niet-gekwalificeerd per-

soon vervalt de garantie bij eventuele schade.

•Verwijder het stof met een droge doek. Gebruik

zeker geen chemicaliën of water.

3 Toepassingen

De equalizer MEQ-2311 is vooral geschikt voor de

aanpassing van een Hifi-systeem aan de ruimte-

akoestiek. Daarom zijn er voor de versterking en de

verzwakking van frequentiebanden in het bereik van

20Hz tot 20kHz 31 regelaars voor één kanaal voor-

zien. Het bereik van deze regelaars kan van ±6dB

naar ±15dB omgeschakeld worden. Met de ingebou-

wde roze-ruisgenerator aangesloten op een spec-

trumanalyzer of met een goed getraind gehoor kan

men een optimale afregeling verkrijgen. Door de

veelzijdige afregelmogelijkheden kan de MEQ-2311

eveneens gebruikt worden voor om het even welke

egalisatie van de frequentieweergave en voor de

afregeling van toestellen met een lijnniveau.

4 Montage

De equalizer is geschikt voor de montage in een 19"-

rack maar kan ook als tafelmodel gebruikt worden.

5 Aansluiting

De equalizer kan naar wens geplaatst worden tus-

sen bijvoorbeeld een voor- en eindversterker, tussen

een mengpaneel en vermogenversterker of in de

effectweg van een mengpaneel. Bij stereosignalen

zijn uiteraard twee equalizers noodzakelijk.

Para ver los elementos operativos y las conexio-

nes referirse a la página 3.

1 Elementos Operativos y Conexiones

1.1 Parte Frontal

1Filtro subsónico (Pasa bajos) 30Hz/

3dB

Tecla no pulsada: Filtro desconectado

Tecla pulsada: Filtro conectado

2Selector para cambiar el rango de ecualización

de los controles (7)

Rango de control: ±6dB con tecla no pulsada,

±15dB con tecla pulsada.

3Indicador de "clipping"

4Generador de ruido rosa On/Off

5Control del nivel de entrada

6Tecla de punteado del ecualizador

Tecla pulsada: El ecualizador está activo

Tecla no pulsada: Ecualizador punteado

(inactivo)

7Controles para amplificación/atenuación de las

respectivas bandas de frecuencia.

8Interruptor de alimentación

9LED de alimentación

1.2 Parte trasera

10 Conexión para cable de alimentación 230V~/

50Hz

11 Ubicación del fusible

12 Conexión para punto de masa común

13 Interruptor para la separación de la masa de la

caja y la señal, para evitar realimentaciones

Tecla no pulsada: Masa de la señal y la caja

separado

Tecla pulsada: Masa de la señal y la caja

conectado

14 Entrada RCA no balanceado

15 Salida RCA no balanceado

16 Salida jack 6,3mm balanceado. Para conexión

no balanceada no conectar el contacto "

" en la

clavija (fig.3)

17 Salida XLR balanceada. Para conexión no balan-

ceada no conectar el pin 3 en la clavija (fig.3)

18 Entrada XLR balanceada. Para conexión no

balanceada puntear los pines 1 y 3 en la clavija

(fig.3)

19 Entrada jack 6,3mm balanceada. Para conexión

no balanceada puntear los contactos "GND"

y "

" en la clavija (fig.3)

2 Consejos de uso

Este equipo está diseñado según las normas euro-

peas no. 89/336/EWG relativas a la Compatibilidad

Electromagnética (CE) y las aplicaciones de bajo

voltaje no. 73/23/EWG.

Este equipo usa alto voltaje (230V~). Para evitar

cualquier accidente, no abrir la caja. Cualquier

garantía expira al abrir la caja.

Antes de la conexión leer detenidamente los siguien-

tes puntos:

•Atención! Con demasiada amplificación, tanto en

los graves como en los agudos, puede sobrecar-

gar y destruir los altavoces.

•El equipo está diseñado para su uso en interiores.

•Evitar utilizar o almacenar el equipo en lugares de

excesiva humedad y calor.

•Desconectar el equipo inmediatamente, si

después de conectarlo se observa:

1. que el cable de conexión o el equipo están

deteriorados,

2. no funciona después de una tormenta o similar,

3. no funciona correctamente.

El equipo solo puede repararse por personal auto-

rizado.

•Nunca quitar la toma de tensión del zócalo tirando

del cable.

•Si el equipo se usa para usos diferentes de los que

están diseñados, si no se usa correctamente o se

repara por personal no autorizado, se anulará la

responsabilidad en caso de avería.

•Para su limpieza usar un trapo seco, sin productos

químicos ni agua.

3 Aplicaciones

El ecualizador MEQ-2311 está principalmente

diseñado para sistemas HiFi. Incluye 31 controles

para amplificación y atenuación de bandas de frecu-

encia entre 20Hz hasta 20kHz para un canal. El

rango de control puede conmutarse, desde ±6dB a

±15dB. El generador de ruido rosa integrado en

conexión con un analizador de espectro permite el

óptimo ajuste del ecualizador. Debido a la versatili-

dad de ajuste facilitada por el MEQ-2311, este

puede usarse para cualquier corrección y ajuste de

respuesta en frecuencia, en equipos con nivel LINE.

4 Montaje

El ecualizador está preparado para su montaje en un

rack de 19". Para otro tipo de instalación, pueden

desmontarse las alas de sujeción.

5 Conexión

El ecualizador puede instalarse entre el preamplifi-

cador y el amplificador de potencia, entre la mesa de

mezcla y el amplificador o en una vía de efectos de

una mesa de mezcla. Con señales estéreo, serán

necesarios dos ecualizadores.

5.1 Entradas

La señal de entrada debe ser de nivel LINE. Pueden

usarse las conexiones RCA (14), XLR (18) o Jack

6,3mm (19). Las conexiones XLR y jack 6,3mm son

balanceadas, pero también pueden conectarse sin

balancear. En la clavija XLR, puntear los pines 1 y 3

y en el jack 6,3mm los contactos "GND" (masa)

y“

”. La conexión de los pines, sin balancear, se

describe en la figura 3.

5.1 Ingangen

Het ingangssignaal moet een lijnniveau hebben. Als

ingang voor elk kanaal kunnen de XLR-jacks (18), de

6,3-mm-jacks (19) of de cinch-jack (14) gebruikt wor-

den. De XLR-stekkers en de 6,3-mm-jacks zijn geba-

lanceerd, maar kunnen ook ongebalanceerd aan-

gesloten worden. Verbind hiervoor de pinnen 1 en 3

op de XLR-plug resp. de contacten “GND” (ground)

en de "

" van de 6,3-mm-plug. De aansluiting wordt

in figuur 3 getoond.

5.2 Uitgangen

Als uitgang kunnen de XLR-jacks (17) , de 6,3-mm-

jacks (16) of de cinch-jacks (15) gebruikt worden. De

XLR en de 6,3-mm-jacks zijn gebalanceerd, maar zij

kunnen eveneens onafhankelijk van de ingang onge-

balanceerd aangesloten worden. Hiervoor sluit u pin

3 van de XLR-ingang resp. de "

"-aansluiting van de

6,3-mm-jack niet aan. De aansluiting is te zien in

figuur 3.

5.3 Netaansluiting en aarding

In ieder HiFi-systeem moet er een gemeenschappe-

lijke massa zijn die op een bepaalde plaats geaard

is. In de meeste gevallen wordt hiervoor het voorver-

sterkerchassis genomen. Om aardlussen te vermij-

den is er op het mengpaneel een massaschakelaar

(13) voorzien. Is er reeds een ander aardingspunt

aanwezig in het muzieksysteem dan moet mas-

saschakelaar ingedrukt worden.

Verbind tenslotte de equalizer via het bijgeleverde

snoer met het stopcontact (230V~/50Hz). Plaats

alle regelaars in de middelste stand alvorens in te

schakelen en schakel indien nodig de EQ-toets (6)

uit (niet ingedrukt).

6 De equalizer instellen

Voor de afregeling verwijdert u de berschermingskap

van het front. Na de instelling kan deze kap terug

aangebracht worden om ongewenste verkeerde

instellingen van de equalizer te voorkomen.

6.1 Inschakelen

1) Plaats alle regelaars in de middelste stand alvor-

ens in te schakelen. Zorg ervoor dat de EQ ON-

schakelaar (6) niet ingedrukt is.

2) Schakel de equalizer met de POWER-schakelaar

(8) in. De ON-LED (9) licht op.

6.2 Algemene informatie over de frequentie-

bereiken

Het bereik van het menselijke gehoor reikt van onge-

veer 20Hz tot 20kHz, de bovengrens is voor een

groot gedeelte afhankelijk van de leeftijd. Op een

leeftijd van bijvoorbeeld 65 jaar gaat deze boven-

grens tot onder de 10kHz. Het gehoor is het gevoe-

ligst voor frequenties tussen 1 en 4kHz. Binnen dit

bereik hoort men het best. Hierdoor worden veran-

deringen van de equalizerinstellingen in dit bereik

duidelijker waargenomen dan veranderingen voor de

hoge en de lage frequenties.

Fig. 4 toont de grondtonen en de harmonischen

van sommige muziekinstrumenten en van de men-

selijke stem. Het grondtoonbereik (wit) geeft aan

welke toonhoogte gespeeld kan worden. Het harmo-

nische bereik (grijs) toont de frequenties die verant-

woordelijk zijn voor klankleur van het instrument.

6.3 Instellen van het frequentiebereik

Opgelet! Bij een grote versterking vooral van de

bas- en tweeterbereiken kunnen luidsprekers snel

overbelast en beschadigd worden.

Extra equalizers in het Hifi-systeem, bijvoorbeeld

op de versterker, moeten eerst op nul (middelste

stand) geplaatst worden en mogen niet meer

veranderd worden.

1) Druk de EQ-toets (6) in. Hierdoor worden de

instellingen geactiveerd. Zolang de regelaars in

de middelste positie staan, verandert de klank

niet.

2) De 30Hz-toets (1) moet ingedrukt worden. Hier-

door wordt het subsonisch filter geactiveerd,

tegelijkertijd zijn de basluidsprekers beschermd

tegen frequenties die te laag zijn.

3) De 15dB/6dB-toets (2) mag aanvankelijk niet

ingedrukt worden. De groene LED "±6" licht op en

het bereik van de regelaars (7) wordt op ±6dB

geplaatst. Het niveau kan zeer precies ingesteld

worden. Is het 6dB-bereik niet voldoende, plaats

dan eerst de regelaars (7) opnieuw in de middel-

ste stand en plaats het regelbereik in de stand

±15dB met de 15dB/6dB-toets (2).

4) Wanneer de CLIP-LED (3) oplicht, verminder dan

het ingangsniveau met de INPUT-regelaar (5).

5) De individuele regelaars voor het niveau van het

frequentiebereik moeten voor ieder kanaal afzon-

derlijk als volgt ingesteld worden. Met de inge-

bouwde roze-ruisgenerator aangesloten op een

spectrumanalyzer of met een goed getraind

gehoor kan men een optimale afregeling verkrij-

gen. Indien nodig kan de generator ingeschakeld

worden met de PINK NOISE-toets (4). Hierdoor

worden alle ingangen uitgeschakeld.

6.3.1 Subwoofer-bereik (20 Hz

50Hz)

Er is nauwelijks een instrument dat zulke lage fre-

quenties produceert. De regelaars voor dit bereik

dienen om eventuele stoorgeluiden (bijvoorbeeld

plaatruis van draaitafels, subsonische storingen) te

onderdrukken en moeten hiervoor minimaal inge-

steld worden.

6.3.2 Basbereik (63 Hz

250Hz)

Veel muziekinstrumenten hebben hun grondtoon in

dit bereik. Wanneer dit bereik teveel versterkt wordt,

dan geeft dit aanleiding tot een vettige, dreunende

klank. Teveel verzwakken geeft een dunne, futloze

klank.

Bij een ongunstige opstelling van de luidsprekers

(bv. in de hoeken van een kamer, te dicht bij de

wand, of boekenplankluidsprekers op de grond)

wordt de bas teveel versterkt. Dit kan dit met de ver-

schillende regelaars bijgeregeld worden.

6.3.3 Middentonenbereik (315 Hz

3,15kHz)

In dit bereik is het menselijke gehoor het gevoeligst

en veranderingen in de instellingen van de equalizer

kunnen hier het duidelijkst gehoord worden. Vooral

5.2 Salidas

Puede usarse como salida la conexión XLR (17),

jack 6,3mm (16) o RCA (15). La conexión XLR y jack

6,3mm es balanceada, pero también pueden conec-

tarse sin balancear, independientemente del tipo de

conexión en la entrada. Para utilizarlo sin balancear

no conectar el pin 3 de la clavija XLR o el contacto "

del jack 6,3mm. La conexión de los pines se

describe en la figura 3.

5.3 Alimentación principal y masa

En todos los equipos HiFi existe un punto común

para la conexión de la masa. Generalmente, se

escoge el chasis del preamplificador. Para evitar

realimentaciones, se incluye un interruptor (13) para

separar esta conexión.

Por último, conectar el ecualizador con el cable

de alimentación principal en una toma (230V~/50Hz).

Antes de la primera conexión poner todos los con-

troles en la posición media y si es necesario, des-

conectar el pulsador EQ (6).

6 Ajuste del ecualizador

Para el ajuste del ecualizador quitar la tapa de pro-

tección frontal. Puede volver a ponerse después del

ajuste, para evitar cualquier desajuste accidental.

6.1 Conexión

1) Antes de la primera conexión poner todos los

controles en la posición media y si es necesario,

desconectar el pulsador EQ (6).

2) Conectar el ecualizador con el interruptor

POWER (8). El LED de alimentación (9) se

encenderá.

6.2 Información general de los rangos de fre-

cuencia

El rango de percepción del oído humano oscila

aproximadamente entre 20Hz y 20kHz, el límite su-

perior, generalmente, varia con la edad.A los 65 años

este límite suele descender hasta los 10kHz. La

mayor sensibilidad del oído se sitúa aprox. entre 1 y

4kHz. Las modificaciones realizadas con el ecua-

lizador entre estos valores, podrán oirse más clara-

mente que los realizados en las frecuencias más

graves o agudas.

En la figura 4 pueden observarse las frecuencias

fundamentales y los armónicos de varios instrumen-

tos musicales, así como también la voz humana. El

rango fundamental (blanco) indica que tonos pueden

reproducirse. El rango armónico (gris) nos muestra

las frecuencias responsables del sonido caracterí-

stico de cada instrumento.

6.3 Ajuste del nivel de las frecuencias.

Precaución! Con un exceso de amplificación en

los niveles de frecuencia, tanto en los graves

como en los agudos, puede sobrecargar y destruir

los altavoces.

Los ecualizadores adicionales del sistema HiFi,

por ejemplo en el amplificador, deben ponerse a

cero (posición media) y no deben modificarse en

ningún momento.

1) Presionar el botón EQ (6). De esta forma se

activan los ajustes realizados en el ecualizador.

Mientras los controles se sitúen en la posición

media, el tono no sufrirá ningún cambio.

2) El botón 30Hz (1) debe estar presionado. De esta

forma el filtro subsónico está activado, y al mismo

tiempo los altavoces de graves están protegidos

de las frecuencias demasiado bajas.

3) El botón 15dB/6dB (2), para empezar, no debe

estar pulsado. De esta forma el rango de los con-

troles (7) estará en ±6dB. Podrá realizarse un

ajuste muy preciso de los niveles. Si con un rango

de 6dB no es suficiente, poner primero los con-

troles (7) en su posición media, y luego pulsar el

botón 15dB/6dB (2), para pasar el control de

niveles a ±15dB.

4) Si el LED CLIP (3) se enciende, reducir el nivel de

entrada con el control INPUT (5).

5) Los ajustes de los niveles de frecuencia, deben

realizarse individualmente para cada canal. El

generador de ruido rosa integrado en el ecualiza-

dor y con la ayuda de un analizador de espectro,

ayudará a realizar un ajuste óptimo. Cuando sea

necesario, puede conectarse el generador con el

botón PINK NOISE (4). Todas las entradas se

desconectarán automáticamente.

6.3.1 Rango subwoofer (20 Hz

50 Hz)

Es muy poco frecuente encontrar instrumentos que

produzcan este tipo de bajas frecuencias. Los con-

troles en este rango se utilizan generalmente para

suprimir posibles interferencias de ruidos (por ejem-

plo, ruidos de platos, o de conmutación) y deben aju-

starse en la zona negativa.

6.3.2 Rango grave (63 Hz

250 Hz)

Muchos instrumentos musicales tienen en esta zona

sus frecuencias fundamentales. Si esta zona se

amplifica mucho se obtiene un sonido sólido y con

cuerpo. Si se atenúa mucho, será frágil, sin firmeza.

Si los altavoces se colocan desfavorablemente

(por ejemplo, en las esquinas de la habitación,

demasiado encarado hacia la pared, etc.), el grave

tiende a amplificarse, pudiéndose ecualizar con uno

o varios reglajes.

6.3.3 Rango Medio (315 Hz

3,15kHz)

En esta zona, el oído humano tiene mucha sensibili-

dad y los cambios realizados en el ecualizador pue-

den notarse muy claramente. Especialmente en la

música pop y para ciertas emisiones de radio, este

rango se amplifica para obtener unos efectos más

agresivos y dar más importancia a la voz. Con su

atenuación se obtendrá una reproducción más natural.

Por otra parte, si se aumenta, podrá poner en un

primer plano un instrumento solo, una canción o un

discurso.

6.3.4 Rango Agudo (4kHz

12,5kHz)

Como en este rango existen muchos armónicos de

instrumentos, estas frecuencias definen si la repro-

ducción es transparente y clara o difusa y diluida.

Los materiales densos (como cortinas, muebles,

etc.) atenúan mucho estas frecuencias, pudiendo

compensar estas pérdidas, amplificándolas. 11

bij pop en gedeeltelijk ook bij radio-uitzendingen

wordt dit bereik versterkt om een meer agressief

effect te verkrijgen resp. om de verstaanbaarheid

van de stem te verhogen. Bij verzwakking krijgt men

een meer natuurlijke weergave.

Anderzijds kan een versterking indien nodig een

solo-instrument of een vocaalklank resp. de stem

meer naar voor brengen.

6.3.4 Hogetonenbereik (4 kHz

12,5kHz)

Binnen dit bereik bevinden zich veel harmonischen

van de instrumenten. Hier wordt bepaald of een

weergave transparant en duidelijk of diffuus en dof

klinkt. Aangezien zachte materialen (bv. gordijnen,

kussens, dik tapijt) speciaal deze frequenties ver-

zwakken, kan versterking dit verlies opvangen.

6.3.5 Supertweeter-bereik (16 kHz

20kHz)

Vele, vooral oudere mensen kunnen dit bereik niet

meer waarnemen. Als ook deze frequenties ver-

zwakt worden door de kamerinrichting dan kan men

door versterking de weergave een klein beetje bril-

janter doen klinken.

Anderzijds kan men door verzwakking storende

interferenties uitfilteren, bijvoorbeeld bij een slechte

cassette-opname of radio-ontvangst.

6.3.6 Ingangsniveau

Nadat alle niveaus van de verschillende frequentie-

bereiken optimaal zijn ingesteld, dient u de INPUT-

regelaar (5) zodanig bij te regelen dat het volume

niet verandert bij het overbruggen van de equalizer

met de EQ-toets (6) (niet ingedrukt). Wanneer het

ingangsniveau te hoog is, bv. wanneer de CLIP-LED

(3) oplicht, dan moet dit teruggebracht worden.

7 Technische gegevens

Frequentiebereik: . . . . . . . . . 10

20000Hz

Regelbereik: . . . . . . . . . . . . . Instelbaar ±6/±15dB

Regelfrequenties: . . . . . . . . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Subsonisch filter (Low Cut): . 30Hz/

3dB

Ingangen: . . . . . . . . . . . . . . . 0,775V/50kΩ

Uitgangen: . . . . . . . . . . . . . . 0,775V/300Ω

Signaal/Ruis-verhouding: . . . > 85dB

THD: . . . . . . . . . . . . . . . . . . < 0,1%

Voedingsspanning: . . . . . . . 230V~/50Hz/6VA

Afmetingen zonder voet:

(W x H x D): . . . . . . . . . . . . . 482 x 88 x 280mm,

2 HE

Gewicht: . . . . . . . . . . . . . . . . 3,8 kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

6.3.5 Rango superagudo (16 kHz

20kHz)

Mucha gente, especialmente la gente grande no

pueden percibir este rango de frecuencias. Muchas

de estas frecuencias se atenúan con la decoración

de la habitación, amplificándolas, se conseguirá una

reproducción aún más brillante.

Por otra parte, si se atenua esta zona, puede fil-

trar interferencias, de grabaciones de baja calidad

en cassettes o de baja calidad de recepción en emi-

siones de radio.

6.3.6 Nivel de entrada

Después de ajustar todos los niveles, el control

INPUT (5) debe ajustarse de forma que el volumen

no cambie cuando se conmuta el conmutador

EQ (6). Debe reducirse el nivel de entrada, si este es

demasiado alto, o sea si el LED CLIP (3) se

enciende.

7 Características

Rango de frecuencia: . . . . . . 10

20000Hz

Rango de Control: . . . . . . . . conmutable de

±6/15dB

Control de frecuencias: . . . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Filtro subsónico

(pasa bajos): . . . . . . . . . . . . 30Hz/

3dB

Entradas: . . . . . . . . . . . . . . . 0,775V/50kOhmios

Salidas: . . . . . . . . . . . . . . . . 0,775V/300Ohmios

Relación Señal/Ruido: . . . . . > 85dB

Nivel de distorsión armónica

(THD): . . . . . . . . . . . . . . . . . < 0,1%

Alimentación: . . . . . . . . . . . . 230V~/50Hz/6VA

Dimensiones (sin pies)

(LxHxP): . . . . . . . . . . . . . . 482 x 88 x 280mm,

2 espacios de rack

Peso: . . . . . . . . . . . . . . . . . . 3,8kg

Según los datos del fabricante.

Reservado cualquier derecho

de modificación.

É favor desdobrar a página 3. Pode assim ver

sempre os elementos de comando e as respec-

tivas ligações.

1 Comandos e Ligações

1.1 Painel da Frente

1Filtro subsónico (Corte Baixo) 30Hz/

3dB

Tecla carregada: Filtro Ligado

Tecla desprimida: Filtro Desligado

2Comutador para a escala de controlo dos contro-

los do igualizador (7)

Escala de controlo: ±6dB com a tecla desligada

±15dB com a tecla ligada

3Indicador de imagem

4Comutador ON/OFF do gerador de ruído rosa

5Controlo do nível de entrada

6Tecla para eliminar o igualizador

Tecla premida: Todos os ajustes estão

efectivos

Tecla desligada: Sem iqualizador

7Controlos para aumentar ou atenuar o nível da

banda de frequência.

8Interruptor geral de potência

9LED indicador

1.2 Painel da Rectaguarda

10 Jack para ligar o cabo de corrente a 230V~/

50Hz

11 Suporte do fusível

12 Ligação ao ponto de terra comum

13 Comutador para separar a terra do sinal da

caixa.

Tecla premida: A terra do sinal e da caixa

estão separadas

Tecla desligada: A terra do sinal e da caixa

estão ligadas em comum

14 Entrada não balanceada por Jack de aperto

15 Saída não balanceada por Jack de aperto

16 Saída balanceada por Jack de 6,3mm. Para

ligação não balanceada, não ligue o contacto "

na ficha (Fig. 3)

17 Saída balanceada por Jack de XLR. Para ligação

não balanceada, não ligue o pino 3 na ficha

(Fig. 3)

18 Entrada balanceada por Jack XLR. Para ligação

não balanceada, chante os pinos 1 e 3 da ficha

(Fig. 3)

19 Entrada balanceada por Jack de 6,3mm. Com

ligação não balanceada, chante os pinos "GND"

e "

" na ficha (Fig. 3)

2 Recomendações

Esta unidade está conforme as Directivas EC, N°

89/366/EWG, para compatibilidade electromagne-

tica, e N° 73/23/EWG para equipamentos de baixa

voltagem.

Esta unidade usa alta-voltagem (230V~). Para

evitar um choque mortal, não abra a caixa. Entre-

gue a assistência, apenas a pessoal devidamente

autorizado. Além disso, se a unidade for aberta, a

garantia expira.

Para funcionamento, tenha também em atenção os

seguintes itens:

•Cuidado! Com amplificação excessiva, principal-

mente dos baixos e dos agudos, os altifalantes

podem ficar rapidamente sobrecarregados e ser

destruídos.

•A unidade está preparada para funcionamento

somente em interiores.

•Evite locais excessivamente quentes e muito

húmidos.

•Não o ponha em funcionamento e retire imediata-

mente a ficha da tomada se:

1. Se verificar alguma avaria na unidade ou no

cabo de alimentação de corrente,

2. Se ocorrer alguma avaria depois de uma queda

ou acidente similar,

3. Verificar mau funcionamento.

Em qualquer dos casos a unidade só deve ser

reparada por pessoal habilitado.

•Nunca desligue a ficha da tomada, puxando pelo

cabo de energia.

•Se a unidade for usada para fins diferentes daque-

les a que se destina, se for manuseada incorrecta-

mente ou reparada por pessoal não qualificado,

não assumiremos qualquer responsabilidade

pelos possíveis danos ou avarias.

•Para limpeza use apenas um pano seco para

remover o pó e nunca água ou produtos químicos.

3 Aplicações

O igualizador MEQ-2311 destina-se principalmente

a ser ligado a um sistema HI-FI de uma sala. Para

isso, cada canal dispõe de 31 controlos para aumen-

tar ou atenuar os níveis da banda de frequência na

escala de 20Hz a 20000Hz. A escala pode ser

comutada deste ±6dB a ±15dB. O gerador de ruído

rosa, em ligação com o analisador de espectro, ou

um ouvido bem treinado, servem para um ajuste

óptimo. Devido ás possibilidades de ajuste, o MEQ-

2311, pode também ser usado para qualquer cor-

recção e ajuste de unidades com nível de linha.

4 Montagem

O igualizador está preparado para montagem numa

rack de 19". Para outras colocações os suportes

podem ser retirados.

5 Ligações

O igualizador pode ser colocado entre o pré-amplifi-

cador e o amplificador de potência, entre o mistu-

rador e o amplificador de potência, ou numa linha de

efeitos de um misturador.

Naturalmente que para os sinais de estéreo, são

necessários dois igualizadores.

5.1 Entradas

O sinal de entrada tem de ter nível de linha. Como en-

trada para cada canal, podem usar-se Jacks XLR (18)

e Jacks de 6,3mm (19), ou jacks de aperto RCA (14).

Slå venligst side 3 ud. De kan nu hele tiden se de

beskrevne betjeningsfunktioner og tilslutninger.

1 Oversigt over betjeningselementer

og tilslutninger

1.1 Forside

1Basafskærings-filter (Low cut) 30Hz/

3dB

Knap nedtrykket: Filter aktiveret

Knap ikke nedtrykket: Filter frakoblet

2Omskifter til reguleringsområdet for equalizer-

kontrol (7)

Reguleringsområde: ±6dB når knappen ikke er

nedtrykket

±15dB når knappen er

nedtrykket

3Overstyringsindikator

4"Lyserød" støjgenerator ind/ud

5Indgangsniveauregulering

6Knap til brokobling af equalizer

Nedtrykket knap: Alle indstillinger er aktive

Ikke nedtrykket knap: Equalizer er brokoblet

7Kontrol til fremhævelse eller dæmpning af de

pågældende frekvensbåndniveauer

8Tænd/sluk knap

9Indikator for drift

1.2 Bagsiden

10 Bøsninger til netledning for 230V~/50Hz tilslut-

ning

11 Sikringsholder

12 Tilslutning til fælles stelpunkt

13 Omskifter til hævet stel til adskillelse af "signal-

stel" fra "kabinetstel", for at undgå brumsløjfer

Nedtrykket knap: Signal- og kabinetstel er

adskilt

Ikke nedtrykket knap: Signal- og kabinetstel er

fælles

14 Ubalanceret indgang via phonobøsning

15 Ubalanceret udgang via phonobøsning

16 Balanceret udgang via 6,3mm jackbøsning; ved

ubalanceret tilslutning skal "

" kontakten (bil-

lede 3) ikke forbindes

17 Balanceret udgang via XLR-bøsning; ved ubalan-

ceret tilslutning anvendes ben 3 ikke (billede 3)

18 Balanceret indgang via XLR-bøsning; ved uba-

lanceret tilslutning skal ben 1 og ben 2 forbindes

(billede 3)

19 Balanceret indgang via 6,3mm jackbøsning; ved

ubalanceret tilslutning skal “GND” og "

" forbindes

(billede 3)

2 Gode råd om sikker brug

Dette apparat opfylder EU-retningslinierne nr.

89/336/EMC for elektromagnetisk kompatibilitet og

nr. 73/23/EMC for lavspændingsapparater.

Der er stærkstrøm i apparatet, derfor må service-

ring kun udføres af autoriseret personale. Ved et-

hvert indgreb fra andre end MONACOR DAN-

MARK A/S bortfalder garantien. Udsæt ikke

apparatet for fugtighed og høje temperaturer.

Før ibrugtagning skal følgende punkter ubetinget

iagttages:

•Forsigtig! Ved overdrevet fremhævelse af bas- og

diskantområdet kan højttalerne hurtigt blive over-

belastet eller beskadiget.

•Apparatet er kun egnet til indendørs brug.

•Beskyt apparatet mod fugtighed og varme.

•Anvend ikke apparatet og træk straks netstikket ud

af kontakten hvis:

1. Der er synlige skader på apparatet eller netka-

blet,

2. En skade er opstået efter apparatet er tabt eller

tilsvarende hændelse,

3. Der er fejlfunktioner.

Apparatet skal under alle omstændigheder repare-

res af autoriseret personel.

•Tag aldrig netstikket ud af kontakten ved at trække

i ledningen.

•Hvis apparatet anvendes til andre formål end det

er beregnet til, hvis det betjenes forkert eller ikke

repareres af autoriseret personel, garanteres ikke

for mulige skader.

•Anvend kun en tør støveklud til rengøring af kabi-

nettet, under ingen omstændigheder kemikalier

eller vand.

3 Anvendelsesmuligheder

MEQ-2311 equalizeren er hovedsageligt udviklet til

at tilpasse et musikanlæg til lytterummets akustik. Til

dette brug er equalizeren forsynet med 31 kontroller

til fremhævelse og dæmpning af frekvensbåndni-

veauer i området fra 20Hz til 20kHz. Disse kontrol-

lers reguleringsområde kan omstilles fra ±6dB til

±15dB. Den integrerede "lyserød" støjgenerator tje-

ner i forbindelse med en Spectrum Analyzer eller et

veltrænet øre til optimal indstilling. På grund af de

mangfoldige indstillingsmuligheder kan MEQ-2311

også anvendes til korrektion af frekvensgangen/-til-

pasningen på apparater med linieniveau.

4 Placeringsmuligheder

Equalizeren er beregnet til placering i et 19" rack.

Hvis en anden placering ønskes, f.eks. som bord-

model, kan sidebeslagene skrues af.

5 Tilslutning af equalizer

Equalizeren kan efter ønske indkobles mellem forfor-

stærker og effektforstærker, mellem mixerpult og

effektforstærker eller i en mixerpults effektkanal. Ved

stereosignaler er det naturligvis nødvendigt med 2

equalizere.

5.1 Indgange

Indgangssignalet skal have linieniveau. Som ind-

gang kan man anvende XLR-bøsningen (18), jack-

bøsningen (19) eller phono-bøsningen (14). XLR- og

jackbøsningerne er balancerede, men kan også til-

sluttes ubalanceret. I så fald skal ben 1 og 3 på XLR-

stikket forbindes, henholdsvis kontakten til “GND”

(stel) og signal “

” forbindes på jackstikket. Forbin-

delserne ses på billede 3. 13

Os XLR e 6,3mm sao balanceados, mas podem

também ser ligados não balanceados. Para isso

ligue os pinos 1 e 3 da ficha XLR e os contactos

"GND" (terra) eo sinal "

" na ficha de 6,3mm. As

ligações dos pinos, são apresentadas na figura 3.

5.2 Saídas

Para as saídas podem usar-se Jacks XLR (17) e

Jacks 6,3mm (16) ou jacks de aperto RCA (15). Os

XLR e 6,3mm, são balanceados, mas podem tam-

bém ser ligados não balanceados, independentes

da entrada. Para isso ligue o pino 3 na ficha XLR, o

contacto para sinal "

" no jack 6,3mm. As ligações

dos pinos, são apresentadas na figura 3.

5.3 Ligação á corrente e terra.

Em todos os sistemas Hi-Fi, deve existir uma terra

comum, e ser ligada a um ponto especial. Geral-

mente é escolhido o chassi do pré-amplificador.

Para evitar ruídos, o misturador dispõe de um inter-

ruptor de terra (13). Se já houver outro ponto de terra

no sistema Hi-Fi, o interruptor (13) deve ser ligado.

No final. ligue o igualizador com o cabo de cor-

rente, a uma tomada de 230V~/50Hz. Antes disso

coloque todos os controlos na posição média, e

liberte a tecla EQ (6) se necessário.

6 Ajuste do Igualizador

Para o ajuste, retire a capa de protecção da frente.

Pode voltar a ser colocada depois dos ajustes, para

evitar um desajuste acidental ou involuntário do

igualizador.

6.1 Ligação.

1) Antes de ligar, coloque todos os controlos na

posição média e liberte a tecla EQ (6).

2) Ligue o igualizador com o interruptor POWER (8).

O LED ON (9) acende.

6.2 Informação geral das escalas de frequência

A gama do ouvido humano, abrange aproximada-

mente dos 20Hz aos 20000Hz. O limite máximo

depende da ídade. Na idade dos 65 anos, este limite

cai abaixo dos 10000Hz. A maior sensibilidade do

ouvido é aproximadamente entre os 1000 e 4000Hz.

Nesta escala há a melhor audição. Portanto, as

mudanças de ajuste do igualizador, podem ser per-

cebidas mais facilmente nesta escala do que as

alterações nas frequências altas ou baixas.

A Fig. 4, mostra as fundamentais e harmónicas

de alguns instrumentos musicais, assim como da

voz humana. A escala fundamental (branca), indica

qual o tom a ser tocado. A escala harmónica (cin-

zenta), mostra as frequências responsáveis pelas

características sonoras dos instrumentos.

6.3 Ajuste no nível de escala de frequência

Cuidado! O aumento excessivo dos níveis da

banda de frequências, principalmente dos baixos

e no tweeter provoca sobrecarga nos altifalantes e

podem destruí-los.

Os igualizadores adicionais nos sistemas de Hi-Fi,

devem ser colocados na posição média, e nunca

mais serem mudados.

1) Carregue na tecla EQ (6). Os ajustes ficam

activados. Enquanto os controlos estão ainda na

posição média, o tom não muda.

2) Atecla 30Hz (1) deve ser carregada. Isto activa o

filtro subsónico e ao mesmo tempo os altifalantes

de graves estão protegidos contra as frequências

demasiado baixas.

3) A tecla 15dB/6dB (2), não deve ser premida, ao

principio. Com isto a escala de controlo (7), está

nos ±6dB. É possível um ajuste de nível muito

bom. Se a escala de controlo dos 6dB, não é sufi-

ciente, coloque primeiro, os controlos (7) nova-

mente na posição média e então ligue a escala

de controlo para ±15dB com a tecla 15dB (2).

4) Se o LED clip (3) acender, reduza o nível de en-

trada com o controlo INPUT (5).

5) Os controlos individuais para o nível de escala de

frequência, devem ser ajustados separadamente

para cada canal, como se segue. O gerador de

ruído rosa, em ligação com o analisador de

espectro, ou um ouvido bem treinado, servem

para um ajuste óptimo. Se necessário, pode ser

ligado com a tecla PINK NOISE (4). Com isto

todas as entradas são desligadas.

6.3.1 Escala subwoofer (20 Hz

50Hz)

Há instrumentos que produzem certas baixas fre-

quências. Os controlos para esta escala, servem

para suprimir possíveis ruídos de interferências,

como ruídos de gira-discos, ruído subsónico, etc, e

devem para isso ser deslocados para a escala de

ajuste negativo (baixo).

6.3.2 Escala de baixos (63 Hz

250Hz)

Muitos instrumentos musicais tem as fundamentais

nesta escala. Se esta escala for muito aumentada,

há um som espesso, turvo. Se for muito atenuada,

resulta num som fraco ténue.

Se os altifalantes forem mal colocados, num

canto da sala, muito próximo da parede, etc., o baixo

é demasiado aumentado e pode ser igualizado com

um ou mais controlos.

6.3.3 Escala Média (315 Hz

3150 Hz)

Nesta escala o ouvido humano é mais sensível e

alterações no ajuste do igualizador podem ser per-

cebidas mais claramente. Especialmente na escala

pop e nas emissoes de rádio, esta escala é aumen-

tada para obter um efeito mais agressivo, para

aumentar a percepção da voz. Com atenuaçao,

pode obter-se uma reproduçao mais natural, nova-

mente.

Por outro lado, pode fazer realçar um instrumento ou

a voz, se necessário.

6.3.4 Escala Tweeter (4000Hz

12500 Hz)

Como nesta escala há muitas harmónicas de instru-

mentos. é definido aqui se a reprodução é clara ou

difusa e baça. Como os materiais macios, como cor-

tinas, carpetes espessas, estofos atenuam especial-

mente estas frequências, aumentando-as pode

atenuar-se essa perda.

6.3.5 Escala Super Tweeter (16000Hz

20000Hz)

Muita gente, especialmente pessoas de idade, já

não são muito capazes de ouvir esta escala. Como

também estas frequências, sao atenuadas pelos

5.2 Udgange

Som udgang kan enten anvendes XLR-bøsningen

(17), jackbøsningen (16) eller phonobøsningen (15).

XLR- og jackbøsningerne er balancerede, men kan

uafhængigt af indgangen tilsluttes ubalanceret. I så

fald skal ben 3 på XLR-stikket henholdsvis kontakten

til signal “

” ikke forbindes. Forbindelserne ses på

billede 3.

5.3 Net-og steltilslutning

I ethvert Hi-Fi anlæg skal der være en fælles stelfor-

bindelse, der er jordforbundet ved et bestemt punkt.

Normalt anvendes forforstærkerens chassis til dette

formål. For at undgå brumsløjfer er der på equalizeren

en omskifter til hævet jord (13). Hvis der allerede er

et andet stelpunkt i Hi-Fi-systemet, skal omskifteren

(13) nedtrykkes.

Til sidst tilsluttes equalizeren via den medfølgende

netledning en stikkontakt (230V~/50Hz). Inden før-

ste ibrugtagning skal alle kontroller stilles i midterstil-

ling, og knappen EQ (6) må ikke være nedtrykket.

6 Indstilling af equalizeren

Forsidens beskyttelsesdæksel aftages inden indstil-

ling. Dækslet kan atter sættes på, når indstillingen er

tilendebragt, hvilket forhindrer utilsigtede ændringer.

6.1 Indkobling

1) Inden første ibrugtagning stilles alle kontroller i

midterstilling og knappen EQ (6) må ikke være

nedtrykket.

2) Equalizeren tændes med POWER knappen (8).

For kontrollens skyld lyser driftindikatoren ON (9).

6.2 Generel oplysning om frekvensområdet

Det menneskelige høreområde rækker fra ca. 20Hz

til ca. 20kHz, dog afhænger den øvre grænse stærkt

af alderen. For personer over 65 år er denne grænse

under 10kHz. Ørets største følsomhed ligger i områ-

det fra 1 til 4kHz. Man hører derfor bedst i dette

område. Derfor er forandringer i equalizerindstillin-

gen mere hørbare i dette område end ved dybe eller

høje frekvenser.

Billede 4 viser grund- og overtoner for musikinstru-

menter såvel som for den menneskelige stemme.

Grundtoneområdet (hvidt) viser, hvilken tonehøjde,

der kan spilles. Overtoneområdet (gråt) viser de fre-

kvenser, der er karakteristiske for de enkelte instru-

menters klang.

6.3 Indstilling af frekvensområdeniveauet

Forsigtig! Ved overdrevet fremhævelse af bas- og

diskantområdet kan højttalerne hurtigt blive over-

belastet eller beskadiget.

Ekstra tonekontroller i et musikanlæg, f.eks. i en

forstærker skal først stilles i nulstilling (midterstil-

ling) og bør herefter ikke røres.

1) Tryk på EQ knappen (6). Herved aktiveres indstil-

lingerne. Så længe alle kontroller stadig er i mid-

terstilling, ændres klangen ikke.

2) Knappen 30Hz (1) skal være nedtrykket. Så er

basafskæringen aktiveret, og bashøjttaleren er

samtidig beskyttet mod for dybe frekvenser.

3) I begyndelsen skal knappen 15dB/6dB (2) ikke

være nedtrykket. Så er reguleringsområdet for

kontrollen (7) på ±6dB. Niveauet kan indstilles

meget nøjagtigt. Hvis ±6dB området ikke er til-

strækkeligt, stilles kontrollen (7) først i midterstil-

ling, og herefter indkobles ±15dB området med

knappen 15dB/6dB (2).

4) Når lysdioden CLIP (3) lyser op, skal indgangsni-

veauet formindskes med kontrollen INPUT (5).

5) De enkelte kontroller for frekvensbåndniveauer

skal indstilles separat som følger. Den integre-

rede "lyserød" støjgenerator tjener i forbindelse

med en Spectrum Analyzer eller et veltrænet øre

til optimal indstilling. Efter ønske kan den indkob-

les med knappen PINK NOISE (4). Alle indgange

er i så fald afbrudt.

6.3.1 Subwoofer-området (20 Hz

50Hz)

Der er næppe instrumenter, der frembringer så dybe

frekvenser. Kontrollerne til dette område er beregnet

til undertrykkelse af eventuelle forstyrrelser (f.eks.

rummel fra pladespillere, subsonisk støj) og skal der-

for stilles til det lavere (negative) justeringsområde.

6.3.2 Basområdet (63 Hz

250Hz)

Mange musikinstrumenter har deres grundtoner i

dette område. Hvis dette område fremhæves for

kraftigt, fås en tyk, mumlende lydgengivelse. Hvis

området dæmpes for kraftigt, bliver lyden tynd og

kraftløs.

Ved ugunstig placering af højttalerne (f.eks. i rum-

mets hjørner, for tæt på væggen eller reolkasser på

gulvene) kan der ske uønsket basfremhævelse.

Dette kan reguleres med en eller flere af kontrol-

lerne.

6.3.3 Mellemtoneområdet (315 Hz

3,15kHz)

I dette område er det menneskelige øre mest føl-

somt, og forandringer i indstillingen høres derfor

tydeligt. Særligt ved popmusik og til dels ved

radioudsendelser fremhæves dette toneområde for

at opnå en mere hørbar virkning og fremme talefor-

ståeligheden. Ved dæmpning af området kan man

opnå en naturlig gengivelse.

På den anden side kan en fremhævelse bringe et

soloinstrument eller en sang henholdsvis tale mere i

forgrunden, hvis dette ønskes.

6.3.4 Diskantområdet (4 kHz

12,5kHz)

Her ligger mange instrumenters overtoner, og dette

område bestemmer derfor, om gengivelsen skal lyde

gennemsigtig og klar eller diffus og dump. Da bløde

materialer (f.eks. forhæng, polstermøbler, tykke tæp-

per) dæmper disse frekvenser, kan en fremhævelse

med equalizerens kontroller udligne dette tab.

6.3.5 Øverste diskantområde (16 kHz

20kHz)

Mange, særligt ældre mennesker, kan slet ikke mere

høre dette område. Men da disse frekvenser også

dæmpes af rumindretningen, lyder gengivelsen kla-

rere ved fremhævelse af dette område.

På den anden side kan en dæmpning også fjerne

støj, f.eks. ved dårlige kassetteoptagelser eller ved

dårlig modtagekvalitet fra radioudsendelser.

6.3.6 Indgangsniveau

Efter at alle frekvensområdeniveauer er optimerede,

skal kontrollen INPUT (5) indstilles således, at lyd-

styrken ikke ændres ved brokobling af equalizeren

móveis e decoraçoes, aumenta-las torna a repro-

dução um pouco mais brilhante.

Por outro lado, a atenuação pode filtrar ruídos de

interferências exteriores, como cassettes com má

gravação ou emissoes de rádio de fraca qualidade.

6.3.6 Nível de entrada

Depois de acertados todos os níveis de frequência,

o controlo INPUT (5), deve ser ajustado de forma

que o volume não altere quando se desliga o igua-

lizador, libertando a tecla EQ (6). Se o nível de ent-

rada estiver demasiado elevado o LED CLIP (3)

acende, nesta situação deve ser reduzido.

7 Especificações

Escala de frequencias: . . . . 10 a 20000Hz

Escala de controlo: . . . . . . . comutável para

±6dB/±15dB

Frequências controladas: . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Filtro subsónico

(corte baixo): . . . . . . . . . . . . 30Hz/

3dB

Entradas: . . . . . . . . . . . . . . . 0,775V/50000Ohms

Saídas: . . . . . . . . . . . . . . . . . 0,775V/300Ohms

Relação sinal/ruído: . . . . . . > 85dB

Distorção: . . . . . . . . . . . . . . . < 0,1%

Alimentação: . . . . . . . . . . . . 230V~/50Hz/6VA

Dimensões: . . . . . . . . . . . . . 482 x 88 x 280mm,

2 Espaços de rack

Peso: . . . . . . . . . . . . . . . . . . 3,8kg

De acordo com o fabricante.

Sujeito a alterações técnicas.

ved tryk på knappen EQ (6) (afbrudt). Ved for højt

indgangsniveau, når lysdioden CLIP (3) lyser, skal

niveauet dog dæmpes.

7 Tekniske data

Frekvensområde: . . . . . . . . . 10Hz

20kHz

Reguleringsområde: . . . . . . Kan omstilles

±6/±15 dB

Reguleringsfrekvenser: . . . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Basafskærings-filter

(Low cut): . . . . . . . . . . . . . . . 30Hz/

3dB

Indgange: . . . . . . . . . . . . . . . 0,775V/50kΩ

Udgange: . . . . . . . . . . . . . . . 0,775V/300Ω

Signal/støjforhold: . . . . . . . . > 85dB

Klirfaktor: . . . . . . . . . . . . . . . < 0,1%

Strømforsyning: . . . . . . . . . . 230V~/50Hz/6VA

Dimensioner uden sokkel

(B x H x D): . . . . . . . . . . . . . 482 x 88 x 280mm,

2 U (højdeenheder)

Vægt: . . . . . . . . . . . . . . . . . . 3,8 kg

Vi forbeholder os ret til, uden forudgående varsel, at

foretage ændringer i ovennævnte data.

Slå upp sidan 3. för att åskådliggöra hänvisnin-

garna i texten.

1 Funktion och anslutningar

1.1 Frontpanel

1Lågpassfilter 30Hz/

3dB

Filtret är aktivt när knappen är intryckt

2Omkopplare för val av kontrollområde (7)

EQ:n = ±6dB med knappen uttryckt

EQ:n = ±15dB med knappen intryckt

3Indikering för klippning av signal (överstyrning)

4Rosa brusgenerator av/på

5Kontroll för ingångsnivån

6Omkopplare för by pass (förbikoppling) av EQ

sektionen

EQ:n är aktiv med knappen intryckt

7Skjutreglar för de olika frekvensbanden

8Strömbrytare

9Lysdiod för strömbrytare

1.2 Bakpanel

10 Ingång för kabel 230V~/50Hz

11 Säkringshållare

12 Jordanslutning

13 Omkopplare för Flytande eller chassiejordanslut-

ning av signalkablar.

Flytande jord: knappen uttryckt

Chassiejord: knappen intryckt

14 Obalanserad ingång med phonokontakt (rca)

15 Obalanserad utgång med phonokontakt (rca)

16 Balanserade utgång via telejack.

Vid anslutning till obalanserad signal koppla inte

anslutning “

” (fig. 3)

17 Balanserad utgång via XLR kontakt.

Vid anslutning av obalanserad signal koppla inte

ben 3 (fig. 3)

18 Balanserade ingångar med XLR (canon) kontak-

ter. Vid anslutning med obalanserade signaler

bryggkoppla ben 1 och 3 (fig. 3).

19 Balanserad ingång via telejack.

Med obalanserade signaler bryggkoppla “GND”

och “

” i kontakten.

2 Säkerhetsföreskrifter

Denna enhet uppfyller EG direktiv 89/336/EWG

avseende elektromagnetiska störfält samt EG direk-

tiv no. 73/23/EWG avseende lågvoltsapplikationer.

Enheten använder hög spänning internt. Undvik

därför att öppna chassiet på egen hand utan över-

låt all service till auktoriserad verkstad. Observera

att Garantin för denna produkt upphör att gälla om

icke auktoriserade ingrepp görs i apparaten.

Ge även akt på följande:

•Varning! Kraftiga förstärkningar av signaler kan

leda till brända och/eller skadade element.

Denna typ av elementskador omfattas inte av

garantivillkoren för dessa produkter.

•Enheten är endast avsedd för inomhusbruk.

•Undvik montering på alltför varma eller fuktiga

lokaler.

•Koppla ur enheten om synliga skador finns på

chassie eller elkabel.

•Lämna i så fall enheten till verkstad för service.

•Dra aldrig ur elsladden genom att dra i sladden,

dra ur kontakten genom att hålla i kontaktkroppen.

•Rengör endast med en ren, torr och mjuk trasa.

Använd aldrig vätskor i någon form då dessa kan

rinna in och orsaka kortslutning.

3 Användningsområde

EQ MEQ-2311 är huvudsakligen avsedd att korri-

gera rumsakustik. För detta finns 31 frekvensband

som kan justeras i oktavsteg från 20

20000Hz.

Brantheten kan ändras mellan ±6dB och ±15dB.

Vidare finns en rosa brusgenerator inbyggd med vil-

ken man kan ställa frekvenskurvan. Lämpligt hjälp-

medel för detta är en spektrumanalysator. I vissa fall

kan ett vältränat öra räcka. Det är även möjligt att

lägga EQ:n i serie med exvis. tape 2 på förstärkare

och korrigera de signaler som går till tex. kassett-

deck för att anpassa kurvan till bil ed.

4 Montering

EQ:n är utrustad med fästen för, 19" rackmontering.

Om annan montering önskas kan rackvinklarna

demonteras.

5 Anslutningar

EQ:n kan monteras efter egna önskemål. Lämplig

montering är mellan för och slutsteg, mellan mixer

och slutsteg eller i effekt send/return anslutningarna

på en mixer. Om en stereosignal önskas måste 2 st

EQ inkopplas.

5.1 Signalen som kopplas till EQ:n skall vara

av linjetyp (< 775mV)

Anslutningarna kan vara XLR (18), telejack (19) eller

RCA kontakter (14). XLR och telejack är balanserad

med kan även anslutas med obalanserade signaler.

Bryggkoppla ben 1 och 3 på XLR kontakterna samt

“GND” och signal “

” på telejack för obalanserade

signaler på dessa ingångar. Benkonfigurationen

visas i fig. 3.

5.2 Utgångar

Utgångarna kan anslutas med XLR (17), telejack

(16) eller RCA kontakter (15). XLR och telejackar är

balanserade men kan anslutas med obalanserad

utgångar. För denna koppling, anslut inte ben 3 på

XLR kontakten resp “

” på telejacken. Benkonfigura-

tionen visas i fig. 3.

5.3 Anslutning och jordning

Normalt har alla ljudanläggningar en gemensam jord

punkt som samtliga enheter ansluts till. Normalt sker

detta på förstärkaren. För att undvika jordbrum kan

jorden göras flytande på EQ:n med omkopplare (13).

Käännä esille sivu 3. Sieltä näet laitteen osat ja

kuvatut liitännät.

1 Laitteen osat ja liitännät

1.1 Etupaneeli

1Matalien taajuuksien suodatin (Low Cut) 30Hz/

3dB

Kytkin ala-asennossa:Leikkuri päällä

Kytkin yläasennossa: Leikkuri pois päältä

2Valintakytkin taajuuskorjaimen toiminta-alueen

säätämiseksi (7)

Toiminta-alue: ±6dB leikkurin ollessa

päällä

±15 dB leikkurin ollessa

pois päältä

3Leikkauksen osaoitusvalo

4Pink Noise-generaattori

5Sisäänmenotason säätö

6Ekvalisaattorin ohituspainike

Painike ala-asennossasäätimet ovat käytössä

Painike yläasennossa: ekvalisaattori on ohitettu

7Säätimet eri taajuusalueiden korostamiseen tai

vaimentamiseen

8Virtakytkin

9Virtakytkimen osoitusvalo

1.2 Takapaneeli

10 Liitin virtajohdolle (230V~/50Hz)

11 Sulakepesä

12 Liitin maadoitukselle

13 Maadoituksen irroituskytkin äänilähteen maan

erottamiseksi laitteen kotelon maadoituksesta.

Näin estetään maalenkit.

Painike ala-asennossa: Äänilähteen ja kotelon

maat ovat erotetut

Painike yläasennossa: Äänilähteen ja kotelon

maat ovat yhdessä

14 Balansoimattomat ulostulot RCA-liittimistä

15 Balansoimattomat sisäänmenot RCA-liittimistä

16 Balansoidut ulostulot 1/4" jakeista. Älä kytke “

”

kontaktia balansoimattomassa liitännässä (kuva 3)

17 Balansoidut ulostulot XLR-liittimistä. Älä kytke

napaa 3 balansoimattomassa liitännässä (kuva 3)

18 Balansoidut sisäänmenot XLR-liittimistä. Siltaa

balansoimattomassa kytkennässä liittimen navat

1 ja 3 (kuva 3)

19 Balansoidut sisäänmenot 1/4" jakeista. Siltaa

balansoimattomassa kytkennässä liittimen maa

ja “

” (kuva 3)

2 Turvallisuusohjeet

Tämä laite täyttää EU-direktiivien no. 89/336/EWG

määräykset elektromagneettiselle yhteensopivuu-

delle ja no. 73/23/EWG matalajännitteisille laitteille.

Tämä laite käyttää jännitettä, joka on hengenvaar-

allinen (230V~). Älä poista laitteen kuorta tai taka-

paneelia. Huollon voi suorittaa vain valtuutettu

huoltomies. Mikäli laite on avattu muun kuin em.

toimesta, takuu lakkaa välittömästi.

Ota laitteen käytössä huomioon myös seuraavat sei-

kat:

•Huom! Jos tiettyjä taajusalueita (erityisesti matalia

ja korkeita taajuuksia) korostetaan voimakkaasti,

kaiuttimet saattavat ylikuormittua ja rikkoutua.

•Laite on suunniteltu sisäkäyttöön

•Suojaa laite kosteudelta ja kuumuudelta

•Älä kytke laitetta päälle ja ota välittömästi verkkolii-

tintä irti pistorasiasta, mikäli:

1. Laitteessa tai virtajohdossa on vikaa,

2. Laite on voinut vahingoittua putoamisen tai

vastaavan vahingon takia,

3. Laite ei toimi kunnolla.

Laite tulee tällöin toimittaa valtuutetun huoltomie-

hen huollettavaksi.

•Älä koskaan irrota verkkoliitintä pistorasiasta

vetämällä virtajohdosta.

•Mikäli laitetta käytetään muuhun tarkoituksen kuin

mihin se on tarkoitettu, mikäli sitä käytetään väärin

tai laitteen korjaa muu kuin valtuutettu huoltoliike,

näistä toimista aiheutuvista vahingoista ei vastata.

FIN

•Voit käyttää puhdistukseen kuivaa kangastilkkua,

ei vettä eikä kemikaaleja

3 Laitteen käyttö

MEQ-2311-taajuuskorjain on ensisijaisesti suunni-

teltu hifi-järjestelmän sovittamiseen huoneakustiik-

kaan. Laitteessa on 31 säädintä eri taajuuksien

korostamiseen ja vaimentamiseen taajuusalueella

20Hz

20kHz. Nämä säätimet voivat olla joko

asennossa ±6dB tai ±15dB. Sisäänrakennettu

pink noise-generaattori kytkettynä spektrianalysaat-

toriiin tai harjoitettu kuuloaisti auttaa laitteen säätä-

misessä. Monipuolisten säätömahdollisuuksiensa

ansiosta MEQ-2311:ta voidaan myös käyttää muihin

taajuuskorjausta vaativiin tehtäviin.

4 Laitteen asennus

Laitteessa on kiskot 19" räkkiasennusta varten.

Pidettäessä laitetta muualla kuin räkissä räkkikiin-

nikkeet voidaan poistaa.

5 Laitteen kytkeminen ja liitännät

Taajuuskorjain voidaan kytkeä tarpeen mukaan

esim. etu-ja päätevahvistimen tai mikserin ja pääte-

vahvistimen ja väliin sekä mikserin efektilenkkiin.

Stereokäyttöön tarvitaan kaksi ekvalisaattoria.

5.1 Sisäänmenot

Sisäänmenevän signaalin tulee olla linjatasoinen.

Sisääntuleva signaali voidaan kytkeä XLR-liittimiin

(18), 1/4" jakkeihin (19) tai RCA-liittimiin (14). XLR-ja

1/4" liittimet ovat balansoituja, mutta ne voidaan

myös kytkeä balansoimattomiksi. Kytkentä suorite-

taan siten, että navat 1 ja 3 XLR-liittimessä ja

vastaavasti navat “GND” (maa) ja “

“ 1/4"-plugissa

kytketään yhteen. Kytkentä on näytetty kuvassa 3.

5.2 Ulostulot

Kanavien ulostulot voidaan ottaa XLR-liittimistä (17),

1/4" jakeista (16) tai RCA-liittimistä (15). XLR- ja 1/4"

liittimet ovat balansoituja, mutta ne voidaan myös

Brytare (13)

Intryckt = jordad/Uttryckt = Flytande jord.

Anslut elsladden till 230V~/50Hz. Nollställ samtliga

skjutreglar (6) innan EQ:n startas.

6 EQ justering

Tag bort frontskyddet för att justera nivåerna på

EQ:n. Skyddet kan monteras igen efter avslutad

inställning för att förhindra att oavsiktliga justeringar

görs.

6.1 Start

1) Innan första uppstart, nollställ samtliga reglar och

tryck ut EQ kontroll (6).

2) Slå på EQ:n med strömbrytaren (8). Detta tänder

funktionsindikatorn (9).

6.2 Allmän information frekvensområdena

Omfånget i ett normalt öra är ca: 20

20000 Hz. Med

stigande ålder minskar omfånget så att vid 65 år

endast upp till ca: 10000Hz kan höras. Den största

känsligheten finns i området 1

4kHz. Förändringar i

kurvan hörs därför bäst i detta område.

Fig. 4 visar grund och övertoner hos några av de

vanligaste instrumenten samt även för mänskligt tal.

Den vita delen anger grundomfånget av varje instru-

ment. Den grå delen anger övertonsregistret som

samtidigt ger varje instrument dess karaktär.

6.3 Justering av nivån på EQ:n

Varning! Alltför stora ökningar i frekvenskurvan

kan i värsta fall medföra att högtalarna överbe-

lastas och går sönder. En högtalares effekt är

endast giltig inom dess frekvensomfång. Varje

förändring av ljudkurvan ändrar effekttåligheten.

Om en högtalare tål 100W vid 100Hz och denna

del av kurvan sedan förstärks med 6dB, minskar

effekttåligheten till ca: 25% dvs. 25watt. Alltför

stora ändringar skall därför göras med stor försik-

tighet. Kontrollera att slutsteget inte har sina ton-

kontroller aktiva innan EQ:n tas i bruk.

1) Tryck ut knapp (6). Detta aktiverar EQ:n. Så länge

kontrollerna är i mittposition är frekvenskurvan

rak dvs. oförändrad.

2) Tryck in knappen (1). Detta aktiverar 30Hz filtret i

EQ:n. Filtret skyddar högtalarna mot signaler som

kan skada dem redan vid låga nivåer.

3) Välj område för reglering 6/15dB (2).

Uttryckt = 6dB vilket är ett bra värde att börja

med. Om ±6dB inte är tillräckligt, ändra med (2)

till 15dB.

4) Om klippningindikatorn (3) tänds, minska innivån

med kontroll (5).

5) De individuella reglarna bör justeras enligt föl-

jande. Rosa brus generatorn används med t.ex.

spektrumanalysator eller med hjälp av hörseln.

Brusgeneratorn aktiveras med knapp 4 (PINK

NOISE). Alla ingångar stängs med generatorn

aktiverad. För att åter få ljud i ingångarna, tryck in

knapp 4 igen.

6.3.1 Lågbasomfång (20

50Hz)

Det finns knappast några instrument som ger så låga

toner. Regeln för detta omfång syftar till att under-

trycka de toner som kan orsaka orent ljud (rundgång

o.d.). Därför bör denna regel dras till en minusposi-

tion.

6.3.2 Basområdet (63

250Hz)

Många musikinstrument har sitt grundomfång i detta

område. Om detta område betonas för mycket blir

resultatet en fet delvis luddig bas. Om detta område

dämpas för mycket blir resultatet en tunn och torr

bas.

Om högtalarna står ofördelaktigt till (på golv i hörn

eller med chassiet direkt mot golvet) Kan regeln för

detta område användas för att korrigera dessa sido-

effekter. Ev kan flera reglar behöva användas för

detta.

6.3.3 Mellanregister (315

3150Hz)

Den mänskliga hörseln är känsligast i detta område

och förändringar i detta hörs därför tydligt med hör-

seln. Speciellt med pop och partymusik från radio

används detta för att ge en mer aggressiv känsla av

röster bl.a. Genom att dämpa detta område erhålls

en mer naturlig klang.

Om så önskas kan dessa reglar användas för att

framhäva en solist eller ett instrument så att närvaro-

känslan förstärks.

6.3.4 Diskantområdet (4

12,5kHz)

Då de flesta övertonsklangerna finns i detta register,

kan man lätt definiera om en inspelning är luftig och

klar eller dämpad och tråkig. En förstärkning av detta

område kan råda bot på detta.

6.3.5 Superdiskantområdet (16

20kHz)

Detta område av frekvensomfånget är svårt att höra

för äldre människor. Dessutom är detta område

känsligt för dämpningar av möbler och gardiner o.d.

En liten förstärkning av detta område kan återge

musiken den lätta klangen.

Om man dämpar detta område kan man dämpa

ev. raspljud på vinyler och även brus på gamla kas-

settband.

6.3.6 In nivå

När alla inställningar är klara bör ingångskänslighe-

ten (5) justeras så att det inte blir någon volymän-

dring med EQ:n (6) in eller urkopplad. När knappen

är intryckt är EQ:n aktiv. Om klippindikatorn (3) tänds

skall innivån sänkas mer ändå.

kytkeä balansoimattomiksi riippumatta sisäänmeno-

jen kytkennöistä. Kytkentä suoritetaan siten, että

piikki 3 XLR-liittimessä ja vastaavasti liitäntä “

“ 1/4"

plugissa jätetään kytkemättä. Kytkentä on näytetty

kuvassa 3.

5.3 Virran kytkeminen ja maadoitus

Jokaisessa hifi-järjestelmässä tulisi olla yhteinen

maadoituspiste. Yleensä tähän tarkoitukseen vali-

taan esivahvistimen kotelo. Maalenkkien välttämi-

seksi taajuskorjaimessa on maadoituksenirroituskyt-

kin (13). Jos hifi-järjestelmässä on jo toinen

maadoituspiste, painike tulee pitää pohjassa.

Kytke taajuskorjain päälle mukana olevalla verk-

kojohdolla pistorasiaan (230V~/50Hz). Ennen vir-

ran päälle kytkemistä aseta kaikki säätimet keskia-

sentoon ja vapauta painikke EQ (6) mikäli se on

alaspainettu.

6 Taajuuskorjaimen säätimet

Poista suojakansi säätöjen ajaksi. Kansi voidaan

asentaa takaisin tahattomien säätöjen estämiseksi.

6.1 Laitteen kytkeminen päälle

1) Ennen virran päälle kytkemistä aseta kaikki sääti-

met keskiasentoon ja vapauta painikke EQ (6)

mikäli ne ovat alaspainetut.

2) Kytke taajuuskorjain päälle virtakytkimellä (8).

Virtakytkimen merkkivalo (9) näyttää, onko laite

päällä.

6.2 Yleistä tietoa taajuusalueista

Ihmiskorvin kuultavat äänet ovat noin alueella

20Hz

20kHz, yläraja riippuu huomattavasti iästä.

Esim 65 vuoden iässä tämä raja putoaa alle

10kHz:iin. Kuuloaisti on herkimmillään ja parhaim-

millaan alueella 1

4kHz. Siksi säätöjen muutokset

tällä alueella kuuluvat selkeämmin kuin matalien ja

korkeiden taajuuksien muutokset.

Kuviossa 4 näkyy eräiden soittimien perusäänia-

lueita ja yläsävelsarjoja. Perusäänialue (valkoinen)

osoittaa, minkä korkuisia säveliä voidaan soittaa.

Yläsävelsarjojen alue (harmaa) osoittaa taajuudet,

jotka muodostavat soittimen äänen sävyn.

6.3 Taajuusalueen tason säätö

Huom! Jos tiettyjä taajusalueita (erityisesti matalia

ja korkeita taajuuksia) korostetaan, kaiuttimet

saattavat ylikuormittua ja rikkoutua.

Muut hifi-järjestelmän taajuuskorjaimet (esim. vah-

vistimessa), täytyy ensin asettaa nollaan (keskia-

sento) ja niitä ei tulisi enää muuttaa.

1) Aktivoi säätimet painamalla painiketta EQ (6).

Niin kauan kun säätimet ovat keskiasennossa

äänen sävy ei muutu.

2) Painike 30Hz (1) tulee olla alaspainettuina. Näin

matalien taajuuksien suodatin on aktivoitu ja bas-

sokaiuttimet suojattu liian alhaisilta taajuuksilta.

3) Painike 15dB/6dB (2) tulee ensin olla yläasen-

nossa. Tällöin säätimien (7) säätöalue on ±6dB,

ja taajuskorjainta voidaan käyttää hyvin tarkkaan

ekvalisointiin. Mikäli 6dB:n vahvistus/vaimennus

ei ole riittävä, laita säätimet (7) takaisin keskia-

sentoon ja sitten muuta painike 15dB/6dB

asento ±15dB:iin (2).

4) Mikäli CLIP-merkkivalo (3) syttyy, pienennä

sisäänmenotasoa säätimellä INPUT (5).

5) Kunkin taajuusalueen säädin tule säätää itsenäi-

sesti. Sisäänrakennettu pink noise-generaattori

kytkettynä spektrianalysaattoriiin tai harjoitettu

kuuloaisti auttaa laitteen säätämisessä. Tarvittaes-

sa pink noise-generaattori voidaan kytkeä päälle

PINK NOISE-näppäimellä (4), joka sulkee kaikki

sisäänmenot.

6.3.1 Erittäin matalat taajuudet (20 Hz

50Hz)

Vain harva soitin tuottaa näin matalia taajuuksia.

Näiden taajuusalueiden säätimiä voidaan lähinnä

käyttää estämään esim. levysoittimista tulevien mah-

dollisten häiriöäänten kuuluminen. Tällöin säätimet

asetetaan negatiiviselle (alemmalle) säätöalueelle.

6.3.2 Matalat taajuudet (63 Hz

250Hz)

Useiden soittimien perusäänet ovat tällä alueella.

Jos tätä aluetta korostetaan liikaa, tuloksena on

paksu, tunkkainen ääni. Jos taas aluetta vaimenne-

taan liikaa, äänestä voi tulla ohut ja heikko.

Jos kaiuttimet on sijoitettu huonoon paikkaan

(esim. huoneen kulmiin, liian lähelle seinää tai seinä-

kaiuttimet on laitettu lattialle), matalat taajuudet

korostuvat liikaa. Tilanne voidaan tasapainottaa

tekemällä korjauksia matalien taajuuksien säätimiin.

6.3.3 Keskiäänet (315 Hz

3,15kHz)

Tällä äänialueella ihmisen kuulo on parhaimmillaan,

ja muutokset taajuuskorjaimen säädöissä kuulee

helpoiten. Erityisesti pop-musiikissa, ja myös

radiolähetyksissä yleensä tätä aluetta korostetaan,

jotta saataisiin musiikki kuulostamaan “aggressiivi-

semmalta“, toisaalta, jotta laulu erottuisi paremmin.

Vaimentamalla tätä aluetta saadaan aikaiseksi luon-

nollisempi toisto.

Toisaalta korostamalla keskiäänialuetta soolo-

soitin tai laulu saadaan tarvittaessa paremmin esille.

6.3.4 Korkeat äänet (4 kHz

12,5kHz)

Koska tällä alueella on paljon eri soitinten yläsävel-

sarjoja, aluetta kannattaa korostaa, mikäli toisto on

vaisun tai hajanaisen kuuloinen.

6.3.5 Erittäin korkeat äänet (16 kHz

20kHz)

Erityisesti iäkkäät ihmiset eivät kuule enää tätä

aluetta. Koska kuuntelutilan sisustus vaikuttaa vai-

mentavasti näiden taajuuksien kuuluvuuteen, taaju-

uksien korostaminen tekee toistosta kirkasäänisem-

män.

Toisaalta tämän äänialueen vaimentaminen saat-

taa suodattaa häiriöitä, esim. nauhakohinaa tai suhi-

sevaa radiolähetystä.

6.3.6 Sisäänmenotaso

Kun kaikkien taajuusalueiden korostuksen tai vai-

mennukset ovat parhaat mahdolliset, säädin

INPUT (5) tulee säätää siten, että äänen voimakkuus

ei muutu, kun taajuuskorjain ohitetaan vapauttamalla

painike EQ (6). Jos sisäänmenotaso on liian korkea,

ts. merkkivalo CLIP (3) syttyy, tasoa tulee pienentää. 17

FIN

7 Specifikationer

Frekvensomfång: . . . . . . . . . 10

20000Hz

Kontrollområde: . . . . . . . . . . omkopplingsbar

±6dB/±15dB

Kontrollfrekvenser: . . . . . . . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Lågpassfilter: . . . . . . . . . . . . 30Hz/

3dB

Ingångar: . . . . . . . . . . . . . . . 0,775V/50kHz

Utgångar: . . . . . . . . . . . . . . . 0,775V/300Ω

störavstånd: . . . . . . . . . . . . . > 85dB

Distortion: . . . . . . . . . . . . . . . < 0,1%

Strömförsörjning: . . . . . . . . . 230V~/50Hz/6VA

Dimensioner B x H x D: . . . . 482 x 88 x 280mm

(2 rackhöjder)

Vikt: . . . . . . . . . . . . . . . . . . . 3,8kilo

Enligt tillverkaren.

Reservation för tekniska förändringar.

7 Tekniset tiedot

Taajuusvaste: . . . . . . . . . . . . 20

20 000Hz

Säätöalue: . . . . . . . . . . . . . . joko ±6dB tai ±15dB

Säädettävät taajuudet: . . . . . 20/25/31,5/40/50/

63/80/100/125/160/

200/250/315/400/

500/630/800Hz/

1/1,25/1,6/2/2,5/

3,15/4/5/6,3/8/10/

12,5/16/20kHz

Matalien taajuuksien

suodatin (Low Cut): . . . . . . . 30Hz/

3dB

Sisäänmeno: . . . . . . . . . . . . 0,775V/50kΩ

Ulostulo: . . . . . . . . . . . . . . . . 0,775V/300Ω

Signaali/kohinasuhde: . . . . . > 85dB

THD: . . . . . . . . . . . . . . . . . . < 0,1%

Virtalähde: . . . . . . . . . . . . . . 230V~/50Hz/6VA

Mitat ilman jalkoja

(L x K x S): . . . . . . . . . . . . . . 482 x 88 x 280 mm

(kaksi räkkiyksikköä)

Massa: . . . . . . . . . . . . . . . . . 3,8kg

Tekniset tiedot valmistajan ilmoittamat.

Oikeus teknisiin muutoksiin pidätetään.

FIN

Stage LineR

04.96.01

This manual suits for next models

Table of contents

Other Monacor Stereo Equalizer manuals

Monacor

Monacor MPX-7600SE User manual

Popular Stereo Equalizer manuals by other brands

Symetrix

Symetrix 551E user guide

Tek'it Audio

Tek'it Audio 8eqf user manual

Yamaha

Yamaha GE-60 owner's manual

SPL

SPL Parametric Equalizer owner's manual

Behringer

Behringer FEEDBACK DESTROYER FBQ1000 quick start guide

Schiit

Schiit Loki Max owner's manual

Rane

Rane ME 15S Operator's manual

PRESONUS

PRESONUS DEQ 624 user manual

Altec Lansing

Altec Lansing 8553B SIGNAL PROCESSING Specifications

Heritage Audio

Heritage Audio MOTORCITY EQualizer user manual

Hendy Amps

Hendy Amps Michelangelo operating instructions

Alto

Alto EQU MKII series user manual

Allegion

Allegion LCN 4810 installation instructions

Rane

Rane MQ 302L Operator's manual

Precision Power

Precision Power E.DZ Owner's manual and installation guide

Audioplex

Audioplex AUDIO LEVELIZER installation manual

Peavey

Peavey Stereo Graphic user guide

dbx

dbx iEQ-15 user manual

Monacor img Stage Line MEQ-2311 User manual

Popular Stereo Equalizer manuals by other brands
