19“-Stereo-Equalizer-Mischpult

19“ Stereo Equalizer Mixer

MPX-7600SE

Best.-Nr. 20.0560

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem

neuen MONACOR-Gerät. Dabei soll Ihnen

diese Bedienungsanleitung helfen, alle

Funktionsmöglichkeiten kennenzulernen.

Die Beachtung der Anleitung vermeidet

außerdem Fehlbedienungen und schützt

Sie und Ihr Gerät vor eventuellen Schäden

durch unsachgemäßen Gebrauch.

Den deutschen Text finden Sie auf den

Seiten 4–5.

Before you switch on ...

We wish you much pleasure with your new

MONACOR unit. With these operating

instructions you will be able to get to know

all functions of the unit. By following these

instructions false operations will be avoid-

ed, and possible damage to you and your

unit due to improper use will be prevented.

You will find the English text on the pages

4–5.

Prima di accendere ...

Vi auguriamo buon divertimento con il

Vostro nuovo apparecchio MONACOR. Le

istruzioni per l’uso Vi possono aiutare a

conoscere tutte le possibili funzioni. E ris-

pettando quanto spiegato nelle istruzioni,

evitate di commettere degli errori, e così

proteggete Voi stessi, ma anche l’appa-

recchio, da eventuali rischi per uso impro-

prio.

Il testo italiano lo potete trovare alle

pagine 6–7.

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un

appareil MONACOR et vous souhaitons

beaucoup de plaisir à l’utiliser. Cette

notice a pour objectif de vous aider à

mieux connaître les multiples facettes de

l’appareil et à vous éviter toute mauvaise

manipulation.

La version française se trouve pages 6–7.

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw

toestel van MONACOR. Met behulp van

bijgaande gebruiksaanwijzing kunt u alle

functiemogelijkheden leren kennen. Door

deze instructies op te volgen zal een

slechte werking vermeden worden, en zal

een eventueel letsel aan uzelf en schade

aan uw toestel tengevolge van onzorgvul-

dig gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de

pagina’s 8–9.

Antes de pôr em funcionamento ...

Agradecemos-lhe por ter escolhido um

aparelho MONACOR. Com estas

instruções ficará habilitado a conhecer e

utilizar todas as funções desta unidade.

Seguindo-as, evita possíveis manipu-

lações defeituosas.

A versão em idioma português pode ser

encontrada nas páginas 10–11.

Antes de cualquier instalación

Tenemos de agradecerle el haber adqui-

rido un equipo MONACOR y le deseamos

un agradable uso. Este manual quiere

ayudarle a conocer las multiples facetas

de este equipo y evitar cualquier uso ina-

decuado.

La versión española se encuentra en las

páginas 8–9.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres

nye MONACOR apparat. Denne brugsan-

visning giver mulighed for at lære alle

apparatets funktioner at kende. Følg vej-

ledningen for at undgå forkert betjening og

for at beskytte Dem og Deres apparat mod

skade på grund af forkert brug.

Den danske tekst finder du på side 10–11.

Förskrift

Vi önskar dig mycket nöje med din nya

MPX-7600SE. Om du först läser instruk-

tionerna kommer du att få glädje av enhe-

ten under lång tid. Kunskap om alla funk-

tioner kan bespara dig mycket besvär med

enheten i framtiden.

Du finner den svenska texten på sidan

12–13.

Ennen virran kytkemistä ...

Toivomme, että uusi MONACOR-laitteesi

tuo sinulle paljon iloa ja hyötyä. Tämä

käyttöohje esittää sinulle kaikki uuden lait-

teesi toiminnot. Seuraamalla sitä vältät vir-

hetoiminnot ja niistä johtuvat mahdolliset

vahingot sinulle tai laitteellesi.

Löydät suomenkieliset käyttöohjeet sivuil-

ta 12–13.

FIN

14 15 16 17 18 19 20 21 22 23 24 25 26 27

12 3 45 6 7 8 910 111213

20 10 7 5 3 1 01 3 5+

60Hz 150Hz 400Hz 1K 2.4K 6K 15K 60Hz 150Hz 400Hz 1K 2.4K 6K 15K

PUSH

FADER EFFECT SOUND MACHINE PHONE

PHONO START 1 PHONO START 2 PHONO START 3 TAPE /VIDEO / CD MASTER

EQ LEFT EQ RIGHT EQ INSERT

MPX-7600SE

OUTPUT LEVEL

BOMBING MACHINE

GUN 1 MACHINE

GUN 2 DRACULA RIFLE

GUN

BALANCE

REPEAT

DELAY

LEVEL

DJ MIC

TALK

PHONO

OFF

LINE

CUE

PHONO

OFF

LINE

CUE

PHONO

OFF

TUNER

CUE

TAPE

OFF

VIDEO

CUE

MONO

OFF

STEREO

CUE ON OFF

ON OFF

LOW FLAT

PHONO 2

PHONO 1

MIC

AUDIO STEREO PRE-AMP MIXER

LEVEL

ECHO

OUTLEVEL

POWER

MIC 1

GND

AC INPUT

TAPE

/OUT MAIN OUT

OUTPUT CH

4CH

3CH

LINE4

/VIDEO/CD TAPE CH

LINE3

/TUNER PHONO LINE2 PHONO LINE1 PHONO

AUTO START

28 29 30 31 32 33 34 ➁

➀

MIC 1

GND

AC INPUT

TAPE

/OUT MAIN OUT

OUTPUT CH

4 CH

3 CH

LINE4

/VIDEO/CD TAPE CH

LINE3

/TUNER PHONO LINE2 PHONO LINE1 PHONO

AUTO START

Tape Record Video

CD Player Tuner

Tape Play Tuner

Tape Play CD Player

Turntable Mic

Amplifier

LEFTCHANNEL RIGHT CHANNEL

456

10 0

456

POWER

➂

LINE-Eingänge sind geeignet für Tuner,

Tape, CD und andere Quellen.

LINE inputs are suitable for tuners, tape,

CD and other sources.

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

1 Ausstattungsmerkmale

Stereo-Mischpult für Tisch- oder 19"-Rack-Einbau mit

schaltbarer, elektronischer Echoeinrichtung (BBD).

Ausgestattet mit 2 Mono-Mikrofon- und 4 Stereo-Ein-

gängen, davon 3 umschaltbar von LINE/TUNER auf

PHONO mit Faderstart und LED-Kontrolle sowie

einem auf MONO umschaltbaren Stereo-Masteraus-

gang.

Weiterhin sind eingebaut:

–2 x 7stufiger Equalizer in der Stereo-Summe

–Vorhörschaltung

–5fach-Soundeffekt-Generator

Für den Disco-Betrieb sind folgende Einrichtungen

vorgesehen:

–Eins der zwei möglichen Mono-Mikrofone kann

als DJ-Mikrofon mit Einsprechen (Talkover)

benutzt werden, ein eigener Pegelregler hierfür

ist vorhanden.

–Bei den ersten beiden Plattenspieler-Eingängen

(PHONO 1 und 2) ist zusätzlich zu den normalen

Reglern ein Überblendregler vorhanden.

–Weiterhin können alle drei angeschlossenen Plat-

tenspieler über Reglerkontakte gestartet werden.

2 Übersicht der Bedienelemente und

Anschlüsse

2.1 Frontseite

1Schalter für Trittschallfilter für Mikrofon 1

2Pegelregler für das DJ-Mikrofon (MIC 2)

3Eingangsbuchse für das DJ-Mikrofon (MIC 2)

4Eingangsumschalter PHONO/LINE bzw. TUNER

5Vorhörschalter

6Stereo-Graphic-Equalizer, linker Kanal:

Regler zum Anheben oder Absenken bestimmter

Frequenzteilbereiche. In der Mittelstellung findet

keine Frequenzgangbeeinflussung statt. Bei star-

ker Baß- und Höhenanhebung ist auf die Belast-

barkeit der an der nachgeschalteten Stereoan-

lage angeschlossenen Lautsprecher besonders

zu achten!

7VU-Meter zurAnzeige derAusgangsspannungen

Links und Rechts

8Stereo-Graphic-Equalizer, rechter Kanal: Bedie-

nung und Anmerkungen wie bei Punkt 6

9Umschalter für Mischpult-Ausgang STEREO oder

MONO

10 Eingangsumschalter für Kanal 4, TAPE oder

VIDEO/CD

11 Betriebsanzeige

12 Netztaste, einmal gedrückt schaltet das Netz ein,

nochmaliges Drücken schaltet das Pult wieder

aus.Alle Kanalregler sollten auf Minimum stehen,

bevor diese Taste betätigt wird. Dies verhindert

starke Schaltgeräusche, die evtl. das Gehör von

neben den Lautsprechern stehenden Personen

gefährden könnten, zumindest aber die Lautspre-

cher beschädigen könnten.

13 Drucktaste für den Equalizer im Pultausgang, ge-

drückt ist er in Betrieb, nichtgedrückt ist er über-

brückt

14 Fader (Mono) für Mikrofon 1

15 Talkover-Schalter: Umschalter für die Funktion

des Mikros 2 (DJ MIC): in der Stellung MIC arbei-

tet es als normales Mono-Mikrofon wie das

Mikro1. In der Stellung TALK wird das laufende

Programm um 12dB abgesenkt.

16 Fader (Stereo) für Kanäle 1–4

17 LED-Anzeigen für den Phono-Reglerstart

18 Crossfader zum Überblenden von Kanal 1

(PHONO 1) auf Kanal 2 (PHONO 2) und zurück

19 Effektgenerator, bei Drücken einer Taste ertönt

einer der 5 Spezial-Toneffekte

20 Lautstärkeregler für den Effektgenerator

21 Lautstärkeregler für den Kopfhörer

Vorsicht! Hohe Lautstärken können auf Dauer

das Gehör schädigen. Das menschliche Ohr ge-

wöhnt sich an große Lautstärken und empfindet

sie nach einiger Zeit nicht mehr so hoch. Darum

eine hohe Lautstärke nach der Gewöhnung nicht

weiter erhöhen.

22 6,3-mm-Klinkenbuchse für einen Stereo-Kopfhö-

rer, niederohmig (≥8Ω)

23 Fader (Stereo) für den Pultausgang MAIN OUT

(31)

24 Echo-Verzögerungsregler der BBD-Echoeinrich-

tung

25 Drucktaste für die elektronische Echoschaltung,

gedrückt ist die Elektronik in Betrieb

26 BBD-Balance, Mischregler für das Verhältnis Di-

rekt- zu Effekt-Sound

27 Regler für die Echowiederholungen der BBD-

Schaltung

2.2 Rückseite

28 Netzkabel, zumAnschluß an eine Netzsteckdose

(230V~/50Hz)

29 DIN-Buchse, 6polig, Anschluß für alle Regler-

starts

30 Recorder-Ausgangsbuchsen L/R zum Anschluß

des Aufnahme-Eingangs eines Kassetten- oder

DAT-Recorders

31 Hauptausgangsbuchsen L/R zum Anschluß an

den Line-Eingang einer Stereoanlage oder direkt

an den Eingang eines Lautsprecher-Leistungs-

verstärkers

32 Eingangsbuchsen L/R für die drei Phono- und

diversen Line-Pegel-Geräte

33 Eingangsbuchse (Mono) für Mikrofon 1

34 Masseschraube für Plattenspieler

Please unfold page 3. Then you can always see the

operating elements and connections described.

1 Features

Stereo mixer for 19” rack installation or to be used as

a table top unit, with switchable, electronic echo cir-

cuit (BBD). Equipped with 2 mono microphone inputs

and 4 stereo inputs, 3 of them switchable from

LINE/TUNER to PHONO with fader start and LED

control as well as a stereo master output switchable

to mono.

Furthermore the mixer is provided with:

–2 x 7-step equalizer in the stereo output

–pre-fader listening

–5-way sound effect generator.

For the disco operation the following facilities are

provided:

–One of the two possible mono microphones can

be used as a DJ microphone with talkover, for this

an independent level control is provided.

–For the first two turntable inputs (PHONO 1 and

2), in addition to the standard controls, a crossfa-

der is provided.

–Furthermore all three connected turntables can

be started via fader contacts.

2 Operating Elements and Connections

2.1 Front panel

1Switch for rumble filter for microphone 1

2Level control for the DJ microphone (MIC 2)

3Input jack for the DJ microphone (MIC 2)

4Input selector switch PHONO/LINE or TUNER

5PFL switch

6Stereo graphics equalizer, left channel: controls

to boost or attenuate certain sections of the fre-

quency range. In mid-position there is no influ-

ence on the frequency response. In case of

extensive attenuation of the high and low fre-

quencies pay special attention to the speakers

connected to the following stereo system!

7VU meter to display the output voltages Left and

Right

8Stereo graphic equalizer, right channel: operation

and notes see item 6

9Selector switch for the mixer output STEREO or

MONO

10 Input selector switch for channel 4, TAPE or

VIDEO/CD

11 POWER LED

12 POWER switch, press once for switching on the

mixer, press again, for switching off. All channel

controls should be in minimum position prior to

pressing this button. Thus a strong inrush noise is

prevented which might endanger the hearing of

persons standing near to the speakers but which

could at least damage the speakers.

13 Push-button for the equalizer in the mixer output,

if pressed, it is in operation, if not pressed, it is

bridged

14 Fader (mono) for microphone 1

15 Talkover switch: selector switch for the function of

the microphone 2 (DJ MIC): in position MIC it

works as a normal mono microphone like micro-

phone 1. In position TALK the actual programme

is attenuated by 12dB.

16 Faders (stereo) for channel 1–4

17 LEDs for the phono fader start

18 Crossfader for fading from channel 1 (PHONO 1)

to channel 2 (PHONO 2) and back

19 Effect generator, by pressing a button one of 5

special audio effects can be heard

20 Volume control for the effect generator

21 Volume control for the headphones

Attention! Never adjust the headphones volume

too high. Permanent high volumes may damage a

person's hearing. The hearing gets accustomed

to high volumes which after some time do not

seem to be so high. Therefore, do not further

increase a high volume after getting used to it.

22 6.3mm jack for stereo headphones, low imped-

ance (≥8Ω)

23 Fader (stereo) for the mixer output MAIN OUT

(31)

24 Echo delay control of the BBD echo circuit

25 Push button for the electronic echo circuit, if pres-

sed, the electronics is in operation

26 BBD balance, mixing control for the relation direct

sound to effect sound

27 Control for the echo repeats of the BBD circuit

2.2 Rear panel

28 Mains cable for the connection to a mains socket

(230V~/50Hz)

29 DIN jack, 6-pole, connection for all fader starts

30 Recorder output jacks L/R for the connection of

the recording input of a cassette or DAT recorder

31 Main output jacks L/R for the connection to the

Line input of a stereo system or directly to the

input of a speaker power amplifier

32 Input jacks L/R for the three phono and various

line level units

33 Input jack (mono) for microphone 1

34 Ground screw for turntables

3 Safety Notes

This appliance corresponds to the directive for

electromagnetic compatibility 89/336/EEC and the

low voltage directive 73/23/EEC.

This unit uses dangerous mains voltage (230V~).

To prevent a shock hazard do not open the cabinet.

Leave servicing to authorized skilled personnel

only. Furthermore, any guarantee claim expires if

the unit has been opened.

Always watch the following items regarding the

operation:

●The unit is designed for indoor use only.

●Protect the unit against humidity and heat (permis-

sible operating temperature range 0

40°C).

3 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektro-

magnetische Verträglichkeit 89/336/EWG und der

Niederspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie-

mals selbst Eingriffe im Gerät vor. Durch unsach-

gemäßes Vorgehen besteht die Gefahr eines

elektrischen Schlages. Außerdem erlischt beim

Öffnen des Gerätes jeglicher Garantieanspruch.

Beachten Sie für den Betrieb auch unbedingt die fol-

genden Punkte:

●Das Gerät ist nur zur Verwendung in Räumen

geeignet.

●Schützen Sie das Gerät vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0

40°C).

●Das Gerät nicht in Betrieb nehmen und sofort den

Netzstecker ziehen, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Das Gerät in jedem Fall zur Reparatur in eine

Fachwerkstatt geben.

●Eine beschädigte Netzanschlußleitung darf nur

durch den Hersteller oder eine autorisierte Fach-

werkstatt ersetzt werden.

●Den Netzstecker nie an der Zuleitung aus der Steck-

dose ziehen.

●Wird das Gerät zweckentfremdet, falsch bedient

oder nicht fachgerecht repariert, kann für eventu-

elle Schäden keine Haftung übernommen werden.

●Für die Reinigung nur ein weiches, trockenes Tuch

verwenden, auf keinen Fall Wasser oder Chemika-

lien.

●Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur Entsorgung

einem örtlichen Recyclingbetrieb.

4 Anschluß Reglerstart

Die Beschriftung an der DIN-Buchse AUTO START

(29) auf der Geräterückseite ist sorgfältig zu beach-

ten:

Bei Aufziehen des Faders 1 werden die Stifte 2 und

3 miteinander verbunden. Bei Aufziehen des Faders

2 werden diese Stifte ebenfalls miteinander verbun-

den. Die Faderstart-Kontakte von Fader 1 und 2 sind

also parallelgeschaltet.

Der Fader 3 hat einen getrennten Startkontakt:

Bei Aufziehen von Fader 3 werden die Stifte 4 und 6

an der DIN-Buchse miteinander verbunden. Alle

Stifte sind massefrei geschaltet.

Warnung: Die Schaltkontakte sind nicht für das

Schalten von Netzspannung geeignet!

5 Inbetriebnahme

Im Bild 3 sind diverse Anschlußmöglichkeiten ge-

zeigt, die je nach eigenen Anforderungen variieren

können. Alle Anschlüsse sind vor Verbindung des

Gerätes mit einer Netzsteckdose vorzunehmen. Es

sind abgeschirmtes Kabel zu verwenden.

Vor dem Einschalten sind die Kanalregler

(14+16) auf Minimum zu schieben. Nach Anschluß

an eine Netzsteckdose (230V~/50Hz) und Einschal-

ten des Mischpultes mit der Taste POWER (12) die

Quellen starten, den Summenregler (23) auf Stan-

dardposition stellen, und die Kanalregler (14+16)

vorsichtig aufschieben. Equalizer- und Echoschal-

tung sind nach Bedarf zu bedienen.

6 Technische Daten

Eingänge

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE,TAPE/VIDEO/CD: 150mV/27kΩ

Ausgänge

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Kopfhörer: . . . . . . . . . . . ≥8Ω

Frequenzbereich: . . . . . . . 20–20000Hz

Klirrfaktor: . . . . . . . . . . . . . 0,1%

Störabstand: . . . . . . . . . . . 63dB

Equalizer: . . . . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz,

±12 dB

Echo: . . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Stromversorgung: . . . . . . . 230V~/50Hz/7VA

Zulässige

Einsatztemperatur: . . . . . . 0–40°C

Abmessungen (B x H x T): 482 x 110 x 280mm

Gewicht: . . . . . . . . . . . . . . 5kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

FADER 3 FADER 1+2

●Do not take the unit into operation and immediately

take the mains plug out of the mains socket if:

1. damage at the unit or mains cable can be seen,

2. a defect might have occurred after a drop or

similar accident,

3. there are malfunctions.

The unit must in any case be repaired by author-

ized skilled personnel.

●A damaged mains cable must only be repaired by

the manufacturer or authorized skilled personnel.

●Never pull the mains plug out of the mains socket

by means of the mains cable.

●If the unit is used for purposes other than originally

intended, if it is operated in the wrong way or not

repaired by authorized skilled personnel, there is

no liability for possible damage.

●Only use a dry, soft cloth for cleaning, by no means

chemicals or water.

●If the unit is to be put out of operation definitively,

bring it to a local recycling plant for disposal.

●Important for U.K. Customers!

The wires in this mains lead are coloured in

accordance with the following code:

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug,

proceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal which is marked with the

letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the

letter Lor coloured red.

4 Connection of the Control Start

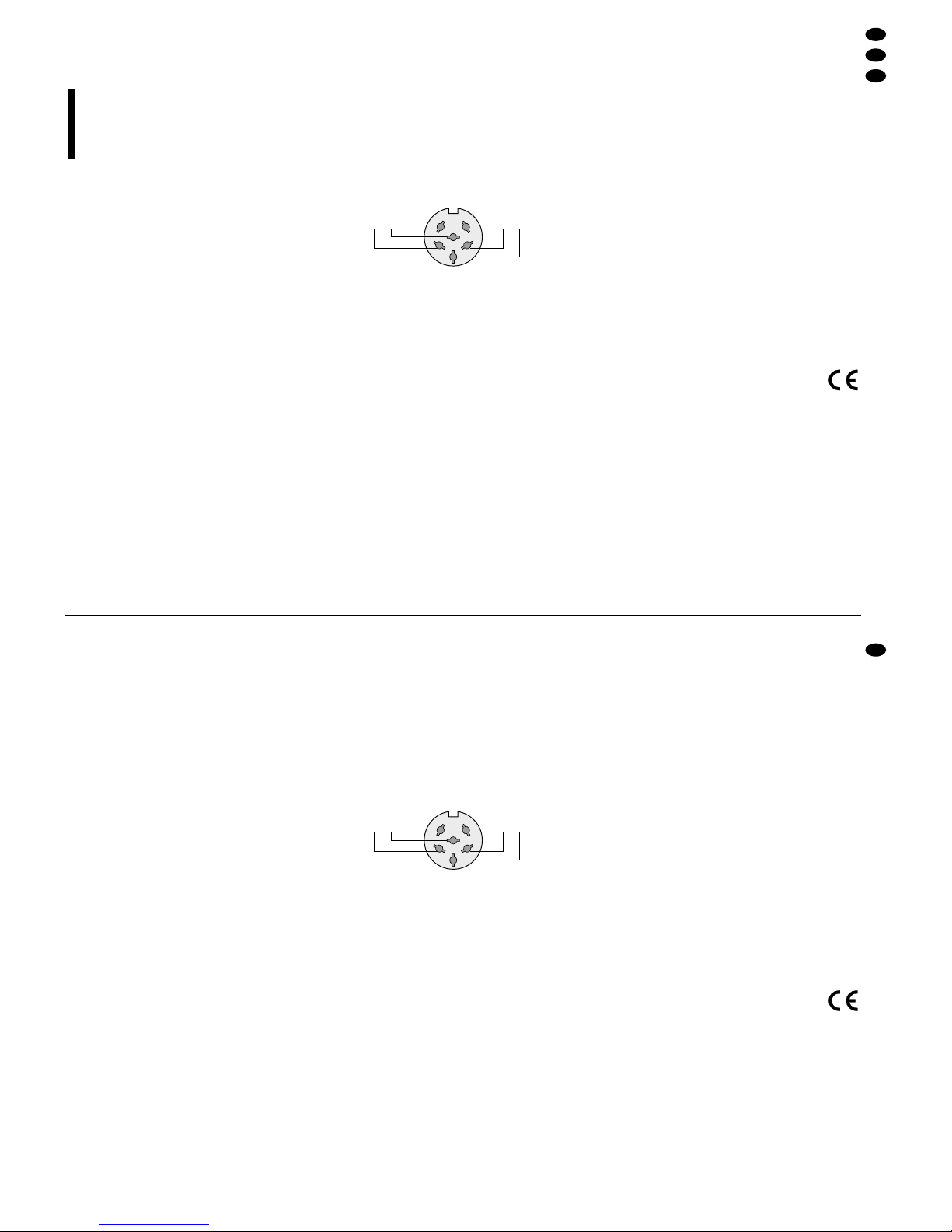

Carefully pay attention to the lettering at the DIN jack

AUTO START (29) at the rear panel of the unit:

While moving the fader 1 upwards, the pins 2 and 3

are connected with each other. While moving the

fader 2 upwards, these pins are connected with each

other as well. The fader start contacts of fader 1 and

fader 2 are connected in parallel.

Fader 3 has a separate starting contact: While

moving the fader 3 upwards, the pins 4 and 6 at the

DIN jack are connected with each other. All pins are

connected without ground.

Warning: The switching contacts are not suitable for

switching of mains voltage!

5 Setting into Operation

Picture 3 shows diverse connection possibilities which

may vary according to individual requirements. Carry

out all connections prior to connecting the unit to a

mains socket. Use shielded cables.

Prior to switching on set all channel controls

(14+16) to the medium position. After connection to

a mains socket (230V~/50Hz) and switching on of

the mixer with the POWER button (12), start the

audio sources, set the MASTER control (23) to stan-

dard position and carefully slide the channel controls

(14+16) upwards. Equalizer and echo circuits are to

be operated according to requirements.

6 Specifications

Inputs

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE, TAPE/VIDEO/CD: 150mV/27kΩ

Outputs

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Headphones: . . . . . . . . . ≥8Ω

Frequency range: . . . . . . . 20–20000Hz

THD: . . . . . . . . . . . . . . . . . 0.1%

S/N ratio: . . . . . . . . . . . . . 63dB

Equalizer: . . . . . . . . . . . . . 60/150/400Hz/

1/2.4/6/15kHz,

±12 dB

Delay: . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Power supply: . . . . . . . . . . 230V~/50Hz/7VA

Permissible operating

temperature: . . . . . . . . . . . 0–40°C

Dimensions (W x H x D): . . 482 x 110 x 280mm

Weight: . . . . . . . . . . . . . . . 5kg

According to the manufacturer.

Subject to change.

FADER 3 FADERS 1+2

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

1 Caractéristiques

Table de mixage stéréo à poser ou à encastrer dans

un rack 19” avec écho électronique commutable

(BBD). Equipée de 2 entrées micro mono et 4 en-

trées stéréo parmi lesquelles 3 sont commutables de

LINE/TUNER sur PHONO, avec démarrage de fa-

der et LED de contrôle ainsi qu’une sortie MASTER

stéréo commutable sur mono.

De plus, sont intégrés dans cet appareil:

–égaliseur 2 x 7 bandes dans la somme stéréo

–fonction pré-écoute

–générateur à 5 effets sonores

En vue d’une utilisation disco, les équipements sui-

vants ont également été prévus:

–L’un des 2 micros mono possibles peut être utilisé

comme micro DJ d’intervention avec “TALK

OVER”. Pour cela, il y a un réglage de niveau pro-

pre.

–Pour les 2 premières entrées platine-disques

(PHONO 1 et 2), il y a, en plus des réglages nor-

maux, un réglage de fader.

–En outre, les 3 platines-disques branchées peu-

vent être démarrées par les contacts de réglage.

2 Eléments et branchements

2.1 Face avant

1Commutateur pour filtre anti-bruits de pas pour

micro 1

2Réglage de niveau pour le micro DJ (MIC 2)

3Prise d’entrée pour micro DJ (MIC 2)

4Commutateur d’entrée pour PHONO/LINE ou

TUNER

5Commutateur de pré-écoute

6Egaliseur graphique stéréo, canal de gauche:

Réglage pour élever ou diminuer une partie pré-

cise de bande passante. En position centrale, il

n’y a aucune influence sur la bande passante.

Pour une forte élévation ou diminution des gra-

ves et des aiguës, il faut plus particulièrement

respecter la puissance admissible des haut-par-

leurs branchés à l’installation stéréo!

7VU-mètre pour affichage des tensions de sortie

de gauche et de droite

8Egaliseur graphique stéréo, canal de droite: Utili-

sation identique au point 6

9Commutateur pour sortie de table de mixage

STEREO ou MONO

10 Commutateur d’entrée pour canal 4, TAPE ou

VIDEO/CD

11 Affichage pour l’alimentation

12 Interrupteur secteur. S’il est enfoncé une fois, il

enclenche le secteur. Si on réappuie dessus, la

table de mixage est remise hors service. Tous les

réglages de canaux doivent être sur le minimum

avant que l’on touche à cet interrupteur. Cette pré-

caution empêchera les forts bruits de commutation

qui peuvent éventuellement rendre dangereuse

l’écoute des personnes à côté des haut-parleurs,

ou au moins, endommager les haut-parleurs.

13 Poussoir pour l’égaliseur en sortie de pupitre. Si

ce bouton est enfoncé, il fonctionne; sinon, il est

bridgé.

14 Fader (mono) pour micro 1

15 Commutateur Talkover: commutateur pour le fonc-

tionnement du micro 2 (DJ MIC): en position MIC,

il fonctionne comme micro normal mono, de la

même façon que le micro 1. En position TALK, le

programme qui défile est atténué à 12dB.

16 Fader (stéréo) pour les canaux 1–4

17 Affichages à LED pour démarrage du réglage

PHONO

18 Fader pour atténuation du canal 1 (PHONO 1) au

canal 2 (PHONO 2) et inversement

19 Générateur d’effets, en appuyant sur une touche,

on entend l’un des 5 effets sonores spéciaux.

20 Réglage de volume pour générateur d’effets

21 Réglage volume pour casque

Attention! Ne réglez pas le volume du casque trop

fort. Des volumes trop élevés peuvent, à la longue,

causer des troubles de l’audition. L’oreille humaine

s’habitue à des volumes élevés et avec le temps,

ne les perçoit pas de la même manière. C’est pour-

quoi nous conseillons de ne plus modifier le volume

d’écoute une fois que votre oreille s’y est habituée.

22 Jack 6,35mm pour casque stéréo, basse impé-

dance (≥8Ω)

23 Fader (stéréo) pour sortie de pupitre MAIN OUT

(31)

24 Réglage de temporisation d’écho de l’écho BBD

25 Poussoir pour circuit d’écho électronique; s’il est

enfoncé, l’électronique est en fonctionnement

26 Balance BBD, réglage de mixage pour relation

directe avec effets sonores

27 Réglage pour répétition d’écho du circuit BBD

2.2 Face arrière

28 Câble secteur, pour branchement d´une prise

secteur 230V~/50Hz

29 Prise DIN, 6 pôles, connexion de tous les démar-

rages

30 Prises de sortie magnéto L/R (gauche/droite)

pour branchement d’une entrée d’enregistrement

d’un magnéto K7 ou DAT

31 Prises de sortie principale L/R, pour branche-

ment à une entrée Line d’une systéme stéreo ou

directement à une entrée d’amplificateur de puis-

sance de haut-parleurs

32 Prises d’entrée L/R pour les 3 appareils PHONO

et de niveau Line divers

33 Prise d’entrée (mono) pour micro 1

34 Vis de masse pour platine-disques

Vi consigliamo di aprire completamente la pagi-

na3. Così vedrete sempre gli elementi di coman-

do e i collegamenti descritti.

1 Caratteristiche

Mixer stereo per montaggio su tavolo o in rack 19”

con commutazione elettronica di eco (BBD). Con in-

gressi per 2 micro mono e 4 ingressi stereo, di cui 3

commutabile da LINE/TUNER a PHONO con avvia-

mento fader e controllo a LED e con 1 uscita stereo

master conmutabile a mono.

Altre particolarità:

–equalizer con 2 x 7 canali nella somma stereo

–preascolto

–generatore effetti sound 5x

Per l’uso in discoteca:

–Uno dei due micro mono può essere usato con

talkover per il DJ grazie al proprio regolatore di

livello.

–I primi due ingressi per giradischi (PHONO 1 e 2)

dispongono, oltre ai regolatori normali, di un

fader.

–I giradischi collegati possono essere avviati dal

mixer tramite i regolatori.

2 Elementi di comando e collegamenti

2.1 Pannello frontale

1Commutatore filtro anti rombo per micro 1

2Regolatore livello micro 2 per DJ

3Presa di ingresso per micro 2 per DJ (DJ MIC)

4Commutatore di ingresso per PHONO/LINE o

TUNER

5Commutatore preascolto

6Equalizzatore grafico stereo, canale di sinistra:

regolatore per alzare o abbassare determinate

frequenze. In posizione centrale nessun inter-

vento sulle frequenze.

Nel caso di forte aumento degli alti e dei bassi

fare attenzione alla portata degli altoparlanti col-

legati all’impianto stereo!

7VU-meter per visualizzare le tensioni di uscita

sin. e dx.

8Equalizzatore grafico stereo, canale di destra.

Vedere le note al punto 6

9Commutatore per uscita STEREO/MONO

10 Commutatore di ingresso per canale 4, TAPE o

VIDEO/CD

11 Spia di alimentazione

12 Pulsante di accensione per accendere e spe-

gnere il mixer. Prima di accendere l’apparecchio

posizionare tutti i regolatori dei canali sul minimo

per ridurre i rumori di commutazione che potreb-

bero disturbare le persone vicine agli altoparlanti

e danneggiare gli stessi altoparlanti.

13 Pulsante per equalizzatore dell’uscita; premuto =

in funzione, non premuto = disattivato

14 Fader (mono) per micro 1

15 Commutatore Talkover per la funzione di micro 2

(DJ MIC): nella posizione MIC funzione normale

(mono) come micro 1, nella posizione TALK il

programma in corso viene abbassato di 12dB.

16 Fader (stereo) per canale 1–4

17 Indicazioni a LED per l’avviamento Phono

18 Regolatore fader da canale 1 (PHONO 1) a

canale 2 (PHONO 2) e viceversa

19 Generatore di effetti; se si preme un tasto, si

sente uno dei 5 effetti speciali

20 Regolatore del volume per il generatore di effetti

21 Regolatore volume per cuffia

Attenzione! Mai tenere molto alto il volume nelle

cuffie. A lungo andare, il volume eccessivo può

procurare danni all’udito! L’orecchio si abitua agli

alti volumi e dopo un certo tempo non se ne

rende più conto. Non aumentare il volume suc-

cessivamente.

22 Presa jack 6,35mm per cuffia stereo, a bassa

impedenza (≥8Ω)

23 Fader (stereo) per uscita mixer MAIN OUT (31)

24 Regolatore del ritardo eco del BBD

25 Pulsante per eco elettronico; premuto = in fun-

zione

26 Bilanciamento BBD; regolatore del rapporto diret-

to/effetti

27 Regolatore della ripetizione eco del BBD

2.2 Pannello posteriore

28 Cavo rete, da collegare alla presa 230V~/50Hz

29 Presa DIN, 6 poli, collegamento per avviamento

tramite regolatore

30 Presa d’uscita L/R (sinistra/destra) da collegare

con l’ingresso REC di un registratore (DAT op-

pure cassetta)

31 Prese di uscita principali L/R, da collegare con

l’ingresso Line di un impianto stereo oppure

direttamente con l’ingresso di un amplificatore

per altoparlanti

32 Prese d’ingresso L/R per i tre apparecchi Phono

e i diversi apparecchi Line

33 Presa d’ingresso (mono) per micro 1

34 Vite di massa per giradischi

3 Avviso di sicurezza

Questo apparecchio corrisponde alla direttiva CE

89/336/CEE sulla compatibilità elettromagnetica e

73/23/CEE per apparecchi a bassa tensione.

Questo apparecchio funziona con tensione di rete

di 230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle scari-

che pericolose. Se l’apparecchio viene aperto,

cessa ogni diritto di garanzia.

Durante l’uso si devono osservare assolutamente i

seguenti punti:

●L’apparecchio è previsto solo per l’uso all’interno

di locali.

●Proteggere l’apparecchio dall’umidità e dal calore

(temperatura d’impiego ammessa 0

40°C).

●Non mettere in funzione l’apparecchio e staccare

subito la spina rete se:

3 Conseils d’utilisation

Cet appareil répond à la norme européenne 89/336/

CEE relative à la compatibilité électromagnétique et

à la norme 73/23/CEE portant sur les appareils à

basse tension.

Il est alimenté par une tension en 230V~. Ne tou-

chez jamais l’intérieur de l’appareil car, en cas de

mauvaise manipulation, vous pourriez subir une

décharge électrique mortelle. Faites plutôt appel à

un spécialiste. En outre, l’ouverture de l’appareil

rend tout droit à la garantie caduque.

Respectez scrupuleusement les points suivants:

●Cet appareil n’est conçu que pour une utilisation

en intérieur.

●Protégez-le de la chaleur et de l’humidité (plage de

temperature autorisée d’utilisation 0

40°C).

●Ne le faites pas fonctionner et débranchez-le im-

médiatement lorsque:

1. des dommages apparaissent sur l’appareil ou le

cordon secteur,

2. après une chute ..., vous avez un doute sur

l’état de l’appareil,

3. des dysfonctionnements apparaissent.

Dans tous les cas, seul un technicien spécialisé

peut effecteur les réparations.

●Tout cordon secteur endommagé ne doit être rem-

placé que par le fabricant ou un technicien habilité.

●Ne débranchez jamais l’appareil en tirant sur le

cordon secteur.

●Nous déclinons toute responsabilité en cas de

dommages si l’appareil est utilisé dans un but

autre que celui pour lequel il a été conçu, s’il n’est

pas correctement utilisé ou réparé.

●Pour nettoyer l'appareil, utilisez un chiffon sec et

souple, en aucun cas de produits chimiques ou

d'eau.

●Lorsque l’amplificateur est définitivement retiré du

circuit d’utilisation, vous devez le déposer dans

une usine de recyclage adaptée.

4 Branchement du démarrage

Il faut tenir compte de l’inscription sur la prise DIN

AUTO START (29) de la face arrière de l’appareil:

En tirant le fader 1, les broches 2 et 3 sont reliées.

En tirant le fader 2, ces broches sont également

reliées. Les contacts de démarrage de fader des

faders 1 et 2 sont en parallèle.

Le fader 3 dispose d’un contact de démarrage

séparé: en tirant ce fader, les broches 4 et 6 de la

prise DIN sont reliées. Toutes les broches sont bran-

chées sans masse.

Attention: Les contacts de démarrage ne permet-

tent pas de commuter une tension secteur!

5 Mise en service

Dans le schéma 3, diverses possibilités de branche-

ment sont indiquées et qui peuvent varier selon vos

propres exigences. Tous les branchements sont fait

avant liaison de l’appareil à une prise secteur. Il faut

utiliser du câble blindé.

Avant enclenchement, il faut mettre tous les ré-

glages de canaux (14+16) sur le minimum. Après

branchement d’une prise secteur (230V~/50Hz) et

enclenchement de la table de mixage avec la touche

POWER (12), démarrez les sources, mettez le régla-

ge de somme (23) sur la position standard et ouvrez

les réglages des canaux (14+16) avec soin. Les cir-

cuits d’écho et d’égaliseur peuvent être utilisés selon

les besoins.

6 Caractéristiques techniques

Entrées

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE, TAPE/VIDEO/CD: 150mV/27kΩ

Sorties

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Casque: . . . . . . . . . . . . . ≥8Ω

Bande passante: . . . . . . . . 20–20000Hz

Distorsion: . . . . . . . . . . . . . 0,1%

Rapport signal/bruit: . . . . . 63dB

Egaliseur: . . . . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz,

±12 dB

Echo: . . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Alimentation: . . . . . . . . . . . 230V~/50Hz/7VA

Température

d’utilisation autorisée: . . . . 0–40°C

Dimensions (L x H x P): . . 482 x 110 x 280mm

Poids: . . . . . . . . . . . . . . . . 5kg

D’après les données du constructeur.

Tout droit de modification réservé.

FADER 3 FADER 1+2

1. l’apparecchio o il cavo rete presentano dei dan-

ni visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l’apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una officina

competente.

●Il cavo rete, se danneggiato, deve essere sosti-

tuito solo dal costruttore o da un laboratorio auto-

rizzato.

●Staccare il cavo rete afferrando la spina, senza ti-

rare il cavo.

●Nel caso di uso improprio, di impiego scorretto o di

riparazione non a regola d’arte non si assume nes-

suna responsabilità per eventuali danni.

●Per la pulizia usare solo un panno asciutto e mor-

bido; non impiegare in nessun caso prodotti

chimici o acqua.

●Se si desidera eliminare l’apparecchio definitiva-

mente, consegnarlo per lo smaltimento ad un’isti-

tuzione locale per il riciclaggio.

4 Collegamento avviamento tramite re-

golatore

Da notare bene la scritta sulla presa DIN AUTO

START (29) sul retro dello strumento:

Aprendo il fader 1, i pin 2 e 3 entrano in contatto.

Anche aprendo il fader 2, questi pin entrano in con-

tatto. I contatti di avviamento dei fader 1 e 2 sono

quindi paralleli.

Il fader 3 dispone di un contatto separato di avvia-

mento: se si apre il fader 3, entrano in contatto i pin

4 e 6. Tutti i pin sono liberi di massa.

Attenzione: I contatto di connessione non sono

adatti per la tensione rete!

5 Messa in funzione

La figura 3 indica le diverse possibilità di collega-

mento, che possono variare a seconda delle neces-

sità. Realizzare i collegamenti prima di collegare

l’apparecchio con la rete (230V~/50Hz). Usare solo

cavi schermati.

Posizionare i regolatori (14+16) sul minimo prima

di accendere il mixer. Dopo l’accensione con il

pulsante POWER (12) avviare le sorgenti, portare il

regolatore delle somme (23) in posizione standard e

alzare lentamente i cursori (14+16). L’equalizzatore

e l’eco possono essere inseriti secondo necessità.

6 Dati tecnici

Ingressi

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE, TAPE/VIDEO/CD: 150mV/27kΩ

Uscite

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Cuffia: . . . . . . . . . . . . . . ≥8Ω

Banda passante: . . . . . . . . 20–20000Hz

Distorsione: . . . . . . . . . . . . 0,1%

Rapporto segnale/disturbo: 63dB

Equalizzatore: . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz,

±12 dB

Eco: . . . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Alimentazione: . . . . . . . . . 230V~/50Hz/7VA

Temperatura d’impiego

ammessa: . . . . . . . . . . . . . 0–40°C

Dimensioni (L x H x P): . . . 482 x 110 x 280mm

Peso: . . . . . . . . . . . . . . . . . 5,3kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

FADER 3 FADER 1+2

Vouw bladzijde 3 helemaal open, zodat u een

overzicht hebt van de bedieningselementen en

de aansluitingen.

1 Kenmerken

Stereo-mengpaneel met schakelbare elektronische

echo (BBD), in te bouwen in een tafel of een 19”-

rack. Uitgerust met 2 mono- (microfoons) en 4 ste-

reo-ingangen, waarvan 3 omschakelbaar van LINE/

TUNER naar PHONO met faderstart en LED-indica-

tie. Voor de master-uitgang kan gekozen worden tus-

sen mono of stereo.

Eveneens ingebouwd:

–tweemaal een 7 bands-equalizer (in linker en

rechter kanaal)

–voorafluistering

–een geluidsgenerator met 5 effecten

Voor gebruik in een discotheek zijn volgende eigen-

schappen voorzien:

–Een van de twee microfoons kan als DJ-micro-

foon met TALKOVER gebruikt worden, een

gescheiden volumeregelaar is hiervoor voorzien.

–Voor de eerste twee phono-ingangen is naast de

normale regelaars nog een extra faderknop voor-

zien.

–Verder is het mogelijk drie aangesloten draaita-

fels via de AUTOSTART-functie vanop het meng-

paneel te starten.

2 Overzicht van de bedieningselemen-

ten en de aansluitingen

2.1 Frontpaneel

1Schakelaar LOW CUT/FLAT (filter)

In de stand “LOW CUT” produceert het microfoon

kanaal een meer heldere klank

2LEVEL Volumeregelaar, regelt het uitgangssig-

naal van de DJ MIC (MIC 2)

3XLR-ingangsbus voor de DJ MIC (MIC 2)

4Ingangsschakelaar voor PHONO/LINE of TUNER

5Voorafluisterschakelaar

6Grafische equalizer van het linker kanaal:

Regelaars voor het verhogen of verlagen van

bepaalde frequentie-deelgebieden. In neutrale

stand wordt het geluidssignaal niet beïnvloed. Bij

extreem hoge en lage frequenties moet in het bij-

zonder gelet worden op het maximum vermogen

van de luidsprekers.

7VU meter, geeft het uitgangsniveau aan van het

linker en rechter kanaal.

8Grafische equalizer van het rechter kanaal, zie

punt 6

9STEREO/MONO schakelaar voor de uitgang

10 Ingangsschakelaar voor kanaal 4, TAPE of

VIDEO/CD

11 POWER LED

12 POWER-schakelaar: Door eenmaal op de

POWER-schakelaar te drukken, wordt de net-

spanning naar het mengpaneel ingeschakeld,

een tweede druk op de schakelaar schakelt het

apparaat weer uit. Het is aan te raden de faders

van de verschillende kanalen in de minimum

stand te plaatsen voor het net aangeschakeld

wordt. Schakelploppen die schadelijk kunnen zijn

voor het gehoor of voor de luidsprekers zelf, wor-

den op die manier vermeden.

13 EQ INSERT schakelaar:

Ingedrukt wordt het equalizer effect aan de

masteruitgang toegevoegd, bij een tweede maal

drukken, wordt hij overbrugd.

14 Schuifregelaar (Mono) voor microfoon 1

15 TALKOVER schakelaar voor MIC 2:

In de stand “MIC” werkt de ingang als een

gewone microfooningang. In de stand “TALK”

wordt het huidige uitgangsignaal met 12 dB ver-

zwakt.

16 Schuifregelaar (Stereo) voor kanaal 1–4

17 “PHONO START” indicator

18 Cross fader voor PHONO 1 en PHONO 2

19 Effectgenerator, door een van de toetsen in te

drukken verkrijgt men een van de vijf geluidsef-

fecten.

20 Volumeregelaar voor de effectgenerator

21 Volumeregelaar voor de hoofdtelefoon

Attention! Zet nooit het hoofdtelefoon volume op

een te hoog niveau. Het gehoor raakt gewend

aan deze hoge volumes waardoor het geluid na

verloop van tijd niet meer zo hard lijkt. Verhoog

hierna echter nooit het volume. Langdurige bloot-

stelling aan te luide volumes kan het gehoor aan-

tasten.

22 Hoofdtelefoon uitgang (6,35 mm)

Geeft de mogelijkheid iedere signaalbron te

beluisteren.

23 MASTER schuifregelaar:

Regelt het uitgangssignaal voor de uitgang MAIN

OUT (31)

24 Vertragingsregelaar voor de echo

25 Schakelt het echo effect aan of uit

26 BALANCE regelaar, regelt de verhouding tussen

het effect en het direkt signaal

27 Stelt het herhalingsniveau in voor de echo

2.2 Achterzijde van het toestel

28 Netsnoer, 230V~/50Hz

29 6 polige DIN-bus, stuurt het automatisch aan-

schakelen van de draaitafels

30 Uitgangsbussen L/R voor opname. Aan te sluiten

op een cassette-/DAT- recorder

31 Uitgangsbussen L/R te verbinden met de ingang

van een versterker

32 Drie phono- en verschillende LINE-ingangen

33 Mono ingang voor microfoon 1

34 Massaschroef voor de draaitafels

Si desea ver los elementos operativos y las co-

nexiones descritas referirse a la página 3.

1 Características

Mesa de mezclas estéreo para poner sobre la mesa

o instalar en un rack 19” con eco electrónico conmu-

table (BBD). Dotada de dos entradas micro mono y 4

entradas estéreo de las cuales 3 son conmutables

LINE/TUNER a PHONO, con arranque de fader y

LED de control así como una salida MASTER

estéreo conmutable a mono.

Además, está integrado en este aparato:

–ecualizador 2 x 7 bandas en la suma estéreo

–función pre-escucha

–generador de 5 efectos sonoros

Para una utilización disco, viene equipada de lo

–Uno de los 2 micros mono puede utilizarse como

micro DJ de intervención con “TALKOVER”. Para

esto, hay un reglaje de nivel propio.

–Para las dos primeras entradas giradiscos

(PHONO 1 y 2), hay, además de los reglajes nor-

males, un reglaje de fader.

–También, los 3 giradiscos conectados pueden

arrancarse mediante los contactos de reglaje.

2 Elementos y conexiones

2.1 Parte delantera

1Conmutador para filtro anti-ruido de paso para

micro 1

2Reglaje de nivel para el micro DJ (MIC 2)

3Toma de entrada para micro DJ (MIC2)

4Conmutador de entrada PHONO/LINE o TUNER

5Conmutador de pre-escucha

6Ecualizador gráfico estéreo, canal de la izquier-

da: Reglaje para aumentar o disminuir una parte

precisa de banda pasante. En posición central,

no hay ninguna influencia sobre la banda pasan-

te. Para una fuerte elevación o disminución de

graves y agudos, es necesario respetar particu-

larmente la potencia admisible de los altavoces

conectados a la instalación estéreo.

7VU-metro para visualizar las tensiones de salida

de izquierda a derecha

8Ecualizador gráfico estéreo, canal derecho: Uti-

lización idéntica al punto 6

9Conmutador para salida de mesa de mezclas

ESTÉREO o MONO

10 Conmutador de entrada para canal 4, TAPE o

VIDEO/CD.

11 Visor para alimentación

12 Interruptor de red. Si se pulsa una vez, conecta la

red. Si se pulsa de nuevo debajo, la mesa de

mezclas está puesta fuera de servicio. Todos los

reglajes de canales deben estar al mínimo antes

que se toque este interruptor. Esta precaución

reducirá los fuertes ruidos de conmutación que

pueden resultar peligrosos para la escucha de

personas próximas a los altavoces, por lo menos,

dañar los altavoces.

13 Pulsador para el ecualizador en la salida del pu-

pitre. Si este botón está pulsado, funciona; sino,

está puenteado.

14 Fader (mono) para micro 1

15 Conmutador Talkover: conmutador para el funcio-

namiento del micro 2 (DJ MIC): en posición MIC,

funciona como micro normal mono, de la misma

manera que el micro 1. En posición TALK, el pro-

grama que desfila resulta atenuado de 12dB.

16 Fader (estéreo) para los canales 1–4

17 Visualizador de LED para arranque del reglaje

PHONO

18 Fader para atenuación del canal 1 (PHONO 1) al

canal 2 (PHONO 2) y a la inversa.

19 Generador de efectos, pulsando sobre una tecla,

se escucha uno de los 5 efectos especiales

sonoros.

20 Reglaje del volumen mediante un generador de

efectos.

21 Reglaje del volumen para auricular

Atención! No regular el volumen del auricular de

manera muy elevada. Los volúmenes fuertes

pueden, a la larga causar problemas en la audi-

ción. El oído humano se acostumbra a los volú-

menes elevados y con el tiempo, no los percibe

de la misma manera. Es por esto que aconseja-

mos de no modificar el volumen de escucha una

vez que el oído humano se ha acostumbrado.

22 Jack 6,35mm para auricular estéreo, de baja

impedancia (≥8Ω)

23 Fader (estéreo) para salida de pupitre MAIN OUT

(31)

24 Reglaje de temporización de eco del eco BBD

25 Pulsador para circuito de eco electrónico; si está

pulsado, la electrónica está en funcionamiento.

26 Balance BBD, reglaje de mezcla en relación di-

recta con los efectos sonoros

27 Reglaje para repetición de eco del circuito BBD

2.2 Parte posterior

28 Cable de red, para conexión de una toma de red

230V~/50Hz

29 Toma DIN, 6 polos, conexión de todos los arran-

ques

30 Tomas de salida L/R (izquierda/derecha) para

conexión de una entrada de grabación de una

platina de cassette o DAT

31 Tomas de salida principal L/R, para conexión a

una entrada Line de un sistema estéreo o direc-

tamente a una entrada de un amplificador de

potencia de altavoces

32 Tomas de entrada L/R para los 3 aparatos

PHONO y de nivel Line varios

33 Toma de entrada (mono) para micro 1

34 Tornillo de masa para giradiscos

3 Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

89/336/EEG voor elektromagnetische compatibili-

teit en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230V~) waarmee dit toestel

gevoed wordt is levensgevaarlijk! Open het toestel

niet, want door onzorgvuldige ingrepen loopt u het

risico van een elektrische schok. Bovendien ver-

valt elke garantie bij het eigenhandig openen van

het toestel.

Let bij ingebruikname eveneens op het volgende:

●Het toestel is enkel geschikt voor gebruik binnens-

huis.

●Vermijd uitzonderlijk warme plaatsen en plaatsen

met een hoge vochtigheid (toegestaan omgevings-

temperatuurbereik: 0–40°C).

●Schakel het toestel niet in en trek onmiddellijk de

stekker uit het stopcontact wanneer:

1. het toestel of het netsnoer zichtbaar beschadigd

is,

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

●Een defect snoer mag enkel door de fabrikant of

door een gekwalificeerd persoon hersteld worden.

●Trek de stekker nooit met het snoer uit het stop-

contact.

●In geval van ongeoorloofd of verkeerd gebruik of

van herstelling door een niet-gekwalificeerd per-

soon vervalt de garantie bij eventuele schade.

●Verwijder het stof met een droge doek. Gebruik

zeker geen chemicaliën of water.

●Wanneer het toestel definitief uit bedrijf genomen

wordt, bezorg het dan voor verwerking aan een

plaatselijk recyclagebedrijf.

4 Autostart aansluiting

Bekijk nauwkeurig het diagram van de DIN-connec-

tor AUTO START (29) aan de achterkant van het

mengpaneel.

Door FADER 1 en/of FADER 2 te bedienen, worden

pin 2 en pin 3 met elkaar verbonden. De AUTO

START-contacten van FADER 1 en 2 zijn dus paral-

lelgeschakeld.

Schuifregelaar 3 heeft een gescheiden start-

contact. Wanneer FADER 3 gebruikt wordt dan zijn

de pinnen 4 en 6 met elkaar verbonden. Om de

AUTOSTART-functie te kunnen gebruiken, moet de

draaitafel uitgerust zijn met een overeenkomstige

ingang.

Waarschuwing: De AUTOSTART-schakelaars van

de mixer mogen niet gebruikt worden om netspan-

ning te schakelen.

5 Ingebruikname

In figuur 3 worden diverse aansluitingsmogelijkhe-

den getoond, die u naar believen en behoeften kan

combineren. Alle randapparatuur moet aangesloten

zijn voordat het mengpaneel wordt aangesloten op

de netspanning.

Voordat u het apparaat aanzet, plaatst u alle

kanaalregelaars (14+16) op de minimum-stand.

Nadat het mengpaneel op het elektriciteitsnet aan-

gesloten is en de POWER-schakelaar (12) is inge-

drukt, start u de signaalbronnen en regelt u de

masterregelaar (23) en de kanaalregelaars (14+16)

voorzichtig bij. Equalizer- en echo-effecten kunnen

desgewenst gebruikt worden.

6 Technische gegevens

Gevoeligheid/impedantie

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE, TAPE/VIDEO/CD: 150mV/27kΩ

Uitgangen

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max

Hoofdtelefoon: . . . . . . . . ≥8Ω

Frequentiebereik: . . . . . . . 20–20000Hz

THD: . . . . . . . . . . . . . . . . . 0,1%

Signaal/ruis: . . . . . . . . . . . 63dB

Equalizer: . . . . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz,

±12 dB

Echo: . . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Voedingsspanning: . . . . . . 230V~/50Hz/7VA

Toegestaan omgevings-

temperatuurbereik: . . . . . . 0–40°C

Afmetingen (B x H x D): . . 482 x 110 x 280mm

Gewicht: . . . . . . . . . . . . . . 5kg

Opgemaakt volgens de gegevens van de fabrikant.

Deze behoudt zich het recht voor de technische

gegevens te veranderen.

FADER 3 FADER 1+2

3 Consejos de utilización

Este aparato responde a la norma 89/336/CEE refe-

rente a la compatibilidad electromagnética y a la

norma 73/23/CEE relativa a los aparatos de baja

tensión.

Está alimentado por una tensión de 230V~. No

tocar nunca el interior del aparato ya que en caso

de una mala manipulación podría sufrir una des-

carga eléctrica mortal. Igualmente, la abertura del

aparato anula cualquier tipo de garantía.

Respetar los siguientes puntos:

●Este aparato está concebido solamente para una

utilización en interiores.

●Protegerlo de la humedad y del calor (temperatura

de utilización autorizada 0–40°C).

●No conectarlo y desconectarlo de inmediato ya que:

1. el aparato o el cable de red presenta desperfec-

tos,

2. después de una caída el equipo pueda estar

dañado,

3. aparecen disfunciones.

Llamar a un técnico especialista para efectuar las

reparaciones.

●Solamente el fabricante o un técnico habilitado

pueden reemplazar el cordón dañado.

●No desconectar el aparato tirando del cable de

conexión.

●Declinamos cualquier responsabilidad en caso de

daños si el aparato se utiliza por cualquier otro fin

que no sea el adecuado, no está utilizado o repa-

rado correctamente.

●Para limpiarlo, utilizar un trapo seco y blando, en

ningún caso, productos químicos o agua.

●Una vez el aparato es retirado definitivamente del

circuito de distribución, debe depositarse en una

fábrica de reciclage adaptada.

4 Conexión del arranque

Debe tenerse en cuenta la inscripción bajo la toma

DINAUTO START (29) de la parte posterior del apa-

rato:

Deslizando el fader 1, los pines 2 y 3 están conecta-

dos. Deslizando el fader 2, estos pines están igual-

mente conectados. Los contactos de arranque de

fader de los faders 1 y 2 están en paralelo.

El fader 3 dispone de un contacto de arranque

separado: tirando del fader 3, los pines 4 y 6 de la

toma DIN están conectados. Todos los pines están

conectados sin masa.

Atención: los contactos de arranque no permiten

conmutar una tensión de red!

5 Puesta en marcha

En el esquema 3, hay diferentes posibilidades de

conexión indicadas que pueden variar según las pro-

pias exigencias. Todas las conexiones se han echo

antes de la conexión del aparato a una toma de red.

Debe utilizarse cables blindados.

Antes de la conexión, deben ponerse todos los

reglajes de los canales (14+16) al mínimo. Después

de la conexión de una toma de red (230V~/50Hz) y

la conexión de la mesa de mezclas mediante la tecla

POWER (12), arrancar las fuentes, poner el reglaje

de la suma (23) a la posición standard y abrir los

reglajes de los canales (14+16) de sonido. Los cir-

cuitos de eco y de ecualizador pueden ser utilizados

según las necesidades.

6 Características técnicas

Entradas

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE, TAPE/VIDEO/CD: 150mV/27kΩ

Salidas

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Casque: . . . . . . . . . . . . . ≥8Ω

Banda pasante: . . . . . . . . . 20–20000Hz

Distorsión: . . . . . . . . . . . . . 0,1%

Relación señal/ruido . . . . . 63dB

Ecualizador: . . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz,

±12 dB

Eco: . . . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Alimentación: . . . . . . . . . . 230V~/50Hz/7VA

Temperatura de

utilización autorizada: . . . . 0–40°C

Dimensiones (L x Ax P): . . 482 x 110 x 280mm

Peso: . . . . . . . . . . . . . . . . . 5kg

Características según fabricante.

Reservado el derecho a cualquier modificación.

FADER 3 FADER 1+2

É favor desdobrar a página 3. Pode assim ver sem-

pre os elementos de comando e as respectivas

ligações.

1 Características

Misturador srtereo para instalação em rack 19” ou

ser usado sobre uma mesa, com circuito de eco

eléctrico comutavel (BBD). Equipado com 2 entra-

das de microfones mono e 4 entradas stereo, 3 das

quais comutáveis de LINE/TUNER para PHONO,

com potenciometro de arranque e control por LED,

assim como uma saida master stereo, comutavel

para mono.

Além disso, o misturador possuí mais:

–Igualizador com 2 x 7 escalas na saida stereo

–Escuta prévia

–Gerador de efeitos sonoros de 5 vias

Para funcionamento em discoteca, possuí ainda:

–Um dos dois microfones mono possiveis, pode

ser usado como microfone DJ, com TALKOVER,

com control independente de nivel.

–Atenuador cruzado para as duas primeiras entra-

das de gira-discos (PHONO 1 e PHONO 2).

–Além disso, todos os três gira-discos podem

arrancar através dos contactos do potenciometro.

2 Controles e Funções

2.1 Comandos da frente

1Comutador de saída plana:

Quando está na posição LOW a saída do canal

do microfone produz um som mais claro

2Controlo de nível para ajustar o sinal de saída do

microfone DJ (MIC 2)

3Jack do microfone, entrada do microfone DJ

(MIC 2)

4Comutador para seleccionar PHONO/LINE/

TUNER

5Interruptor de nível para monitor

6Controles do gráfico do equalizador:

Equalizador de 7 bandas do canal esquerdo.

Facilmente ajustável com os cursores VR’S.

7Vuimetro, indica o nível de saída dos canais direi-

tos e esquerdo

8Controles do gráfico do equalizador:

Equalizador de 7 bandas do canal direito. Facil-

mente ajustável com os cursores VR’S.

9Comutador para seleccionar Stereo/Mono da

saída geral

10 Comutador para seleccionar TAPE/VIDEO/CD

do canal 4

11 Indicador LED

12 Interruptor: Com este interruptor na posição ON,

o misturador está ligado.

13 Comutador de selecção do EQ:

Quando está ligado, acrescenta os efeitos do

equalizador à saída geral.

Quando não está ligado, não existem efeitos do

equalizador.

14 Controle de atenuação do microfone, para aju-

star o nível de saída de um microfone ligado á

entrada de MIC 1 no painel traseiro.

15 Comutador Talkover, para atenuar o volume da

musica, se o microfone DJ for usado para anún-

cios.

16 Controlo de atenuação de canais 1–4

17 Indicador de arranque do Phono

18 Controlo de atenuação:

Atenuação cruzada de PHONO 1 e PHONO 2

19 Comutador de selecção dos efeitos: Carregar na

tecla correspondente á fonte que quer ouvir.

20 Controlo do nível de efeitos, para ajustar a saída

dos efeitos “Bombing”, “Machine Gun 1”,

“Machine Gun 2”, “Dracula”, “Riffle Gun”

21 Controlo de nível dos auscultadores

Atenção! Nunca ajuste o volume dos auscultado-

res para valores muito elevados. Um volume per-

manente muito elevado pode danificar o aparelho

auditivo. O ouvido habitua-se a volumes eleva-

dos, o que ao fim de algum tempo dá a impressão

de ser necessário aumentar o volume. Por isso

não aumente mais um volume elevado, após se

ter habituado a ele.

22 Jack de auscultadores, saída de auscultador

para controlar qualquer um dos canais

23 Controlo geral, para ajustar o nível do sinal geral

MAIN OUT (31)

24 Controlo do nível de demora para o eco

25 Comutador para seleccionar o eco a inserir

26 Controlo de balanço, para ajustar o balanço do

sinal directo e dos efeitos

27 Controlo do nível de repetição para o eco

2.2 Painel traseiro

28 Cabo de corrente, ligar na tomada de (230V~/

50Hz)

29 Jack DIN, ligar nas entradas de controlo dos gira-

discos

30 Jack de gravação, ligar na entrada de gravação

do gravador

31 Saída master para ligação de um amplificador

32 Jack de entrada de Phono, Linha, CD, Vídeo,

Tape, liga ao gira-discos, sintonizador, CD,

Vídeo, gravador ou qualquer outra fonte de sinal.

33 Jack de 6,3mm para ligar ao microfone 1

34 Terminal de terra, ligar ao terminal de terra do

gira-discos

3 Recomendações

Este aparelho corresponde ás directivas para com-

patibilidade electromagnética 89/336/CEE e de bai-

xa voltagem 73/23/CEE.

Esta unidade usa tensão da rede (230V~). Para

evitar um choque mortal, não abra a caixa. Entre-

gue a assistência apenas a pessoal qualificado.

Além disso, qualquer garantia caduca se a unida-

de for aberta.

Tenha também sempre em atenção os seguintes

items relativamente ao funcionamento:

●A unidade só deve funcionar no interior.

●Proteja-a contra a humidade e o calor (a tempera-

tura admissível para funcionamento é de 0–40 °C).

Slå venligst side 3 ud. De kan nu hele tiden se de

beskrevne betjeningsfunktioner og tilslutninger.

1 Funktioner

Stereomixer for installering i 19” rack eller for brug

som bordmodel. Med valgbart, elektronisk ekko-

kredsløb (BBD). Er udstyret med 2 mono mikrofon-

indgange og 4 stereoindgange, hvor der på de tre

kan vælges mellem LINE/TUNER og PHONO med

fader-start og lysdiodeindikation, samt en stereo

masterudgang, som kan omstilles til mono.

Mixeren er desuden udstyret med:

–2 stk. 7-trins equalizere på stereoudgangen

–pre-fader lytning

–5-vejs lydeffektgenerator

Mixeren indeholder følgende funktioner til diskoteks-

brug:

–En af de to monomikrofoner kan bruges som DJ

mikrofon med talkover; der findes en separat

niveaukontrol til dette formål.

–De to første indgange for pladespillere (PHONO1

og PHONO2) er foruden standardkontrollerne

udstyret med en crossfader.

–Desuden kan alle tre pladespillere startes via

fader-kontakter.

2 Oversigt over betjeningselementer og

tilslutninger

2.1 Forsiden

1LOW/FLAT omskifter, i LOW stillingen vil lyden

fra mikrofonen virke mere klar

2DJ volumen kontrol, justering af indgangsniveau

for DJ-mikrofon (MIC 2)

3Mikrofonindgang (MIC 2), tilslutning af DJ-mikro-

fon med XLR-stik

4Omskifter PHONO/LINE henholdsvis TUNER

5Monitor

6Grafisk equalizer i stereo, venstre kanal: kontrol-

ler for forstærkning eller dæmpning af visse dele

af frekvensområdet. Frekvensresponsen påvir-

kes ikke, når kontrollerne står i midterposition.

Hvis der er tale om kraftig forstærkning af de høje

og lave frekvenser, er det vigtigt at være særligt

opmærksom på de højttalere, der er tilsluttet det

efterfølgende stereosystem!

7VU metre, viser udgangsniveauet af højre og

venstre kanal

8Grafisk equalizer (hørje kanal), justering af fre-

kvensområdet i 7 bånd ved brug af skydepoten-

tiometre

9STEREO/MONO omskifter for master udgangen

10 Omskifter for kanal 4, TAPE eller VIDEO/CD

11 Powerindikator

12 POWER On/Off, tænd og sluk af mixeren

13 Equalizer On/Off; I stilling ON kan master ud-

gangen justeres. I stilling OFF opnås ingen effekt

af equalizer.

14 Mikrofon volumen; Justering af lydniveauet fra

mikrofon forbundet med MIC1 indgangen på

bagpanelet via jack-bøsning.

15 Talkover omskifter for DJ mikrofon. I TALK posi-

tion dæmpes musikken til fordel for DJ mikrofo-

nen (MIC 2).

16 Fader (stereo) for kanal 1–4

17 Phono start indikator

18 Crossfader, faderkontrol for overblænding mel-

lem PHONO 1 og PHONO 2

19 EFFECT SOUND MACHINE omskifter; Vælg mel-

lem følgende lyde: “BOMBING”, “MACHINE

GUN 1”, “MACHINE GUN 2”, “DRACULA”, “RIFLE

GUN”.

20 EFFECT SOUND MACHINE LEVEL, justering af

niveauet af de indbyggede lyde.

21 Hovedtelefon volumen kontrol

Forsigtig! Juster aldrig lydstyrken i hovedtelefo-

nerne for højt op. Højt lydniveau i lange perioder

kan beskadige hørelsen permanent.

22 Hovedtelefon tilslutning, hovedtelefon tilslutning

6,3mm Jack-bøsning til medhør af de enkelte

signalkilder

23 MASTER Fader, justering af udgangsniveauet på

masterudgangen MAIN OUT (31).

24 DELAY; ekko niveau kontrol

25 Ekko On/Off omskifter for ekko

26 BALANCE, kontrol af balancen mellem det direk-

te signal og ekko

27 REPEAT, repetition af ekko

2.2 Bagsiden

28 Nettilslutning, tilsluttes lysnettet (230V~/50Hz)

29 DIN jack, forbindes til den/de enheder der skal

fjernstartes

30 Udgangsbøsningerne L/R til brug for tilslutning til

indgangen på en kassette- eller DAT-båndoptager

31 Master udgangsbøsningerne L/R for tilslutning til

linieindgangen på et stereosystem eller for tilslut-

ning direkte til indgangen på en aktiv højttalers

effektforstærker

32 PHONO, LINE, CD, VIDEO, TAPE INPUT, forbin-

des til de respektive signalkilder

33 Mikrofon stik, tilslutning af mikrofon, med 6,3mm

jack-bøsning

34 Stel skrue, til tilslutning af stelledning fra plade-

spiller

3 Vigtige sikkerhedsoplysninger

Dette udstyr overholder EU-direktivet vedrørende

elektromagnetisk kompatibilitet 89/336/EØF og lav-

spændingsdirektivet 73/23/EØF.

Denne enhed benytter livsfarlig netspænding

(230V~). For at undgå fare for elektrisk stød må

man ikke åbne kabinettet. Overlad servicering til

autoriseret personel. Desuden bortfalder enhver

reklamationsret, hvis enheden har været åbnet.

Ved brug af enheden skal man altid være opmærk-

som på følgende:

●Enheden er kun beregnet til indendørs brug.

●Beskyt enheden mod fugt og varme (tilladt tempe-

raturområde under drift 0–40°C).

●Não coloque a unidade em funcionamento e retire

imediatamente a ficha da tomada, se:

1. For visível alguma avaria na unidade ou no

cabo de corrente.

2. Ocorreu algum defeito após uma queda ou aci-

dente similar.

3. Verificar mau funcionamento.

Em qualquer dos casos, a unidade só deve ser

reparada por pessoal qualificado.

●Um cabo de corrente avariado só deve ser repa-

rado pelo fabricante ou pôr pessoal qualificado.

●Nunca retire a ficha da tomada puxando pelo cabo.

●Se a unidade for usada para fins diferentes daque-

les a que se destina, manuseada de forma errada

ou reparada por pessoal não qualificado, não

assumimos qualquer responsabilidade pêlos pos-

síveis danos ou avarias.

●Para limpeza use apenas um pano seco para

remover o pó e nunca água ou produtos químicos.

●Se a unidade for colocada fora de serviço defini-

tivamente, entregue-a num local próprio para

reciclagem.

4 Conector do Autostart

Examine cuidadosamente o diagrama da tomada DIN

AUTO START (25):

Quando o Fader 1 ou o Fader 2, está colocado para

cima, os pinos 2 e 3 da ficha DIN estão ligados juntos.

Quando o Fader 3 está em serviço, os pinos 4 e 6

estão ligados juntos. Para funcionamento em

Autostart, o gira-discos tem de estar equipado com o

correspondente controlo de entrada.

Atenção: Os interruptores do Autostart do mistu-

rador, não devem ser usados directamente para a

linha de corrente AC.

5 Colocar em funcionamento

Afig. 3, mostra diversas possibilidades de ligação, que

podem variar de acordo com as necessidades individu-

ais. Proceda a todas ligações antes de ligar a unidade

a uma tomada de corrente. Use cabos blindados.

Antes de ligar o interruptor, coloque na posição

média, os controles dos canais (14+16). Depois de

ligar á tomada de 230V~/50Hz e ligar o interruptor

do misturador com a tecla POWER (12), ponha a

funcionar as fontes de audio, coloque o control

MASTER (23) na posição standard e desloque len-

tamente para cima os controles das canais (14+16).

O igualizador e os circuitos de eco, devem ser

manuseados de acordo com as necessidades.

6 Especificações

Entradas

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE,TAPE/VIDEO/CD: 150mV/27kΩ

Saídas

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Saída do auscultador : ≥8 Ω

Frequência de resposta: . . 20–20000Hz

Distorção: . . . . . . . . . . . . . 0,1%

Relação Sinal/Ruído: . . . . 63dB

Equalizador: . . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz,

±12 dB

Demora: . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Alimentação: . . . . . . . . . . . 230V~/50Hz/7VA

Temperatura de

funcionamente admissível: 40°C

Dimensões (L x Ax P): . . . 482 x 110 x 280mm

Peso: . . . . . . . . . . . . . . . . . 5kg

De acordo com o fabricante.

Sujeito a alterações técnicas.

FADER 3 FADERS 1+2

●Tag ikke enheden i brug og afbryd straks net-

spændingen ved at tage stikket ud af stikkontakten

i følgende tilfælde:

1. hvis der er synlig skade på enheden eller net-

kablet.

2. hvis der kan være opstået skade, efter at enhe-

den er tabt eller lignende.

3. hvis der forekommer fejlfunktion.

Enheden må under ingen omstændigheder repa-

reres af uautoriseret personel.

●Et beskadiget netkabel må kun repareres af pro-

ducenten eller autoriseret personel.

●Tag aldrig stikket ud af stikkontakten ved at trække

i kablet, tag fat i selve stikket.

●Hvis enheden benyttes til andre formål, end den

oprindeligt er beregnet til, hvis den betjenes forkert

eller repareres af uautoriseret personel, omfattes

eventuelle skader ikke af garantien.

●Anvend kun en tør støveklud til rengøring, under

ingen omstændigheder kemikalier eller vand.

●Hvis enheden skal tages ud af drift for bestandigt,

bør den bringes til en lokal genbrugsstation for

bortskaffelse.

4 AUTO-START-Forbindelse

Studer diagrammet ved DIN-bøsningenAUTO START

(25) nøje inden tilslutning:

Når FADER 1 og/eller FADER 2 er skubbet op, er

forbindelsen mellem ben 2 og 3 på DIN-bøsningen

sluttet.

Når FADER 3 er skubbet op, er forbindelsen mel-

lem ben 4 og 6 på DIN-bøsningen sluttet. For at

autostart skal fungere krævers det at det tilsluttede

aparat er beregnet til dette.

Vigtigt: AUTO START kontakterne i mixeren må

under ingen omstændigheder tilsluttes 230V~.

5 Ibrugtagning

Illustration 3 viser diverse tilslutningsmuligheder, som

kan variere afhængigt af de individuelle behov. Fore-

tag alle tilslutninger, før enheden tilsluttes en stikkon-

takt. Brug skærmede kabler.

Før der tændes for enheden, skal alle kanalkon-

troller (14+16) sættes til midterposition. Når enhe-

den er tilsluttet lysnettet (230V~/50Hz), og når der

er tændt for den via hovedafbryderen POWER (12),

skal lydkilderne aktiveres, og masterkontrollen (23)

skal sættes til standardposition; skub forsigtigt ka-

nalkontrollerne (14+16) opad. Equalizer og ekko-

kredsløb kan betjenes efter behov.

6 Tekniske data

Indgangen

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE,TAPE/VIDEO/CD: 150mV/27kΩ

Udgangen

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Hovedtelefonudgang: . . ≥8Ω

Frekvensområde: . . . . . . . 20–20000Hz

THD: . . . . . . . . . . . . . . . . . 0,1%

Signal/Støjforhold: . . . . . . 63dB

Equalizer: . . . . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz,

±12 dB

Ekko: . . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Forsyningsspænding: . . . . 230V~/50Hz/7VA

Tilladt drifttemperatur: . . . . 40°C

Dimensioner: . . . . . . . . . . . 482 x 110 x 280mm

Vægt . . . . . . . . . . . . . . . . . 5kg

Ifølge producenten.

Ret til tekniske ændringer forbeholdes.

FADER 3 FADERS 1+2

Ha sidan 3 uppslagen för att se hänvisningarna i

texten.

1 Utrustning

Stereomixer för 19” rackinstallation eller som bords-

modell. Med omkopplingsbar elektronisk ekokrets

(BBD). Utrustad med 2 monomikingångar och 4 st.

stereoingångar. 3 st. omkopplingsbara från LINE/

TUNER till PHONO med regelstart och lysdiodkon-

troll och även en steremasterutgång som kan växlas

mellan stereo/mono.

Dessutom är mixern utrustad med följande:

–2 x 7steg EQ på stereoutgången

–Förlyssning

–5vägs ljudeffektgenerator

För discobruk finns även följande:

–En av de 2 monomikarna kan även användas

som DJ-mik med talstyrning med enskild volym-

kontroll.

–För de 2 första skivspelaringångarna finns förutom

de vanliga kontrollerna en övergångsskjutregel.

–Alla 3 skivspelarna kan startas via regelstart.

2 Kontroller och deras funktion

2.1 Frontpanel

1Omkopplare för Mik 1. Rak/basavskärning

Med omkopplaren I läge basavskärning blir DJ-

mik:en mer distinkt.

2Nivåkontroll för DJ-mik (MIC 2)

3Anslutning för DJ-mikrofon (MIC 2)

4Omkopplare för PHONO/LINE resp. TUNER

5Omkopplare PFL (PFL = pre fader listening)

6Grafisk stereo-EQ vänster kanal, används för att

påverka tonkurvan. I mittposition är ljudet utan

påverkan. Vid kraftig förstärkning av tonkurvans

låg/högdel, kontrollera att anslutna högtalare tål

effekten.

7VU-metrar för höger/vänster kanal

87-Kanals grafisk equaliser för höger kanal

9Omkopplare för master ut stereo/mono

10 Omkopplare för kanal 4 TAPE eller VIDEO/CD

11 Lysdiodindikering för strömbrytare

12 Strömbrytare, alla kontroller bör stå i minimiläge

vid på/avslag för att undvika störande oljud.

13 Omkopplare för EQ. Mixern är aktiv med knap-

pen intryckt. Om knappen är uttryckt är mixern

bryggad.

14 Skjutregel för nivåkontroll till Mik1

Används till mik ansluten I mixerns baksida

15 Talstyrningsomkopplare används för att öka tal-

tydligheten i DJ-mik:en (MIC 2): Då knappen är i

läge MIC fungerar den som en vanlig mikrofon

och med omkopplaren i läge TALK dämpas alla

andra kanaler med

12dB

16 Skjutregel för kanal 1–4

17 Indikering för phonostart

18 Faderkontroller för kanal 1/2 phono

19 Omkopplare för monitorlyssning av effektdelen.

Används för att lyssna på valfri effekt från effek-

tenheten I mixern.

20 Omkopplare för effektenheten:

Används för att koppla in valfri effekt som finns

inbyggd I mixern.

21 Nivåjustering för hörlurar

OBS! Hög volym i hörlurar kan skada hörseln

permanent. Örat vänjer sig vid höga ljud efter en

stund men risken för hörselskada består trots det.

Var därför försiktig vid lyssning med hörlurar.

22 Uttag för hörlurar (≥8Ω)

23 Masternivåkontroll

24 Delay (fördröjning) av eko

25 Omkopplare för eko

26 Balanskontroll

Används för att justera balansen mellan direktsig-

nal och effekt.

27 Repeteringskontroll för eko

2.2 Bakpanel

28 Strömsladd (230V~/50Hz)

29 Dinjack för anslutning av regelstart från skivspel-

are

30 Utgång REC för anslutning till Kassettbandspel-

are eller DAT

31 Main Out för anslutning till LINE IN på ett förstär-

karsystem eller direkt till slutsteg

32 Ingångar PHONO/LINE/CD/VIDEO/TAPE

33 Mik1 ingångar. Anslutning 6,3mm telejack

34 Jordanslutning

3 Säkerhetsföreskrifter

Enheten uppfyller EG-direktiv 89/336/EEC avseende

elektromagnetiska störfält samt EG-direktiv 73/23/

EEC avseende lågspänningsapplikationer.

Enheten använder hög spänning internt (230V~).

Öppna därför aldrig chassiet på egen hand utan

överlåt all service till verkstad. Alla garantier upp-

hör att gälla om egna ingrepp görs i enheten.

Ge även akt på följande:

●Enheten är endast avsedd för inomhusbruk.

●Undvik installation på platser med hög fuktighet

samt hög värme. Arbetstemperatur 0–40°C.

●Ta omedelbart ut kontakten ur elurtaget om något

av följande fel uppstår.

1. Elsladden är skadad.

2. Enheten är skadad av fall ed.

3. Det finns andra felfunktioner.

Enheten skall alltid lämnas till verkstad för service.

●En skadad elsladd skall bytas på verkstad.

●Dra aldrig ur kontakten genom att dra i sladden

utan dra i kontaktkroppen.

●Om enheten används på annat sätt än som avses

upphör alla garantier att gälla. Detsamma gäller

om ej auktoriserade ingrepp görs i enheten.

●Rengör endast med en ren och torr trasa, aldrig

med vätskor i någon form då dessa kan rinna in

och orsaka kortslutning.

Avaa sivu 3, josta näet lukiessasi eri osien ja

liitäntöjen sijainnit.

1 Ominaisuudet

Stereomikseri joko 19” räkkiasennukseen tai käytet-

täväksi pöytälaitteena, varustettu kytkettävissä ole-

valla elektronisella kaikupiirillä (BBD). Laitteessa 2

monomikrofoni-tuloliitäntää ja 4 stereotuloliitäntää,

joista 3 valittavissa joko LINE/TUNER tai PHONO

faderikäynnistyksellä ja sen LED-ilmaisimella, ja

lisäksi stereo-masterlähtöliitäntä, joka kytkettävissä

monolle.

Edelleen mikserissä on:

–2 x 7-alueinen taajuuskorjain stereoulostulolle

–ennen liukuja kuuntelu -toiminto (PFL)

–5-toiminen äänitehostegeneraattori

Diskokäyttöä varten on seuraavat ominaisuudet:

–Toista monomikrofonia voidaan käyttää DJ-mikro-

fonina, ja tätä varten on talkover-toiminto omalla

äänentason säätimellään.

–Kahdelle ensimmäiselle levysoitinliitännälle

(PHONO 1 ja 2) on tavallisten säätimien lisäksi

sekoitusliuku.

–Lisäksi kaikki kolme mahdollisesti kytkettyä levy-

soitinta voidaan käynnistää liukukontaktista.

2 Osat ja liitännät

2.1 Etupaneeli

1Kytkin mikrofonin 1 jyrinäsuodattimelle

2DJ-mikrofonin äänentason säädin (MIC 2)

3DJ-mikrofonin tuloliitäntä

4Tuloliitännänä valintakytkin PHONO/LINE tai

TUNER

5PFL-kytkin

6Graafisen stereotaajuuskorjaimen vasen kanava:

säätimet tiettyjen taajuusalueiden korostamiseen

tai vaimentamiseen. Keskiasennossa säädin ei

vaikuta taajuusvasteeseen. Jos säädät matalia

tai korkeita taajuuksia äärimmilleen, kiinnitä huo-

miota kaiuttimiin jotka on kytketty käytettävään

sterojärjestelmään!

7VU-mittari vasemman ja oikean lähtötason näyt-

tämiseen

8Graafinen stereotaajuuskorjaimen oikea kanava:

käyttö ja huomautukset kuten kohdassa 6

9Mikserin ulostulon valintakytkin STEREO tai

MONO

10 Kanavan 4 tuloliitännän valintakytkin TAPE tai

VIDEO/CD

11 Virran merkkivalo POWER

12 Virtakytkin POWER, painamalla virta kytkeytyy

päälle tai pois. Kaikkien kanavien säätimien tulisi

olla minimiasennossa ennen virtakytkimen paina-

mista, jottei syntyisi kovaa käynnistysääntä joka

saattaa vahingoittaa kaiuttimien lähellä olevien

henkilöiden kuuloa tai itse kaiuttimia.

13 Painokytkin taajuuskorjaimelle: painettuna käy-

tössä, painamatta ohitettuna

14 Liukusäädin (mono) mikrofonille 1

15 Talkover-toiminnon kytkin eli valintakytkin mikro-

fonin 2 (DJ MIC) toiminnalle: asennossa MIC se

toimii normaalina monomikrofonina mikrofonin 1

tapaan, asennossa TALK muu ohjelma on vai-

mennettuna 12dB.

16 Liukusäätimet (stereo) kanaville 1–4

17 LEDit levysoittimien liukukäynnistykselle

18 Sekoitusliuku siirtymiseen kanavalta 1 (PHONO1)

kanavalle 2 (PHONO2) ja takaisin.

19 Tehostegeneraattori: näppäintä painamalla kuu-

luu yksi viidestä äänitehosteesta

20 Tehostegeneraattorin äänenvoimakkuuden säädin

21 Kuulokkeiden äänenvoimakkuuden säädin

Huomio! Älä koskaan säädä kuulokkeiden äänen-

voimakkuutta liian korkealle, koska jatkuva kova

ääni voi vaurioittaa kuuloa. Ota huomioon että

kuulo sopeutuu kovaankin ääneen, joten älä sää-

dä korkeaa äänenvoimakkuutta vielä korkeam-

malle totuttuasi siihen.

22 6,3mm jakki matalaimpedanssisille stereokuu-

lokkeille (≥8Ω)

23 Liukusäädin (stereo) mikserin lähtöliitännälle

MAIN OUT (31)

24 Kaikuviiveen säädin BBD-kaikupiirille

25 Painokytkin elektroniselle BBD-kaikupiirille, pai-

nettuna piiri on toiminnassa

26 Tasapainosäädin BBD-kaikupiirille, säätää suo-

ran äänen ja kaiutetun äänen suhdetta

27 Kaikujen toiston määrän säädin BBD-kaikupiirille

2.2 Takapaneeli

28 Verkkojohto laitteen kytkemiseksi sähköverkkoon

(230V~/50Hz)

29 DIN-jakki, 6-napainen, kytkennät kaikille liuku-

käynnistyksille

30 Äänityslaitteen lähtöjakit L/R kytkettäväksi ka-

setti- tai DAT-nauhurin äänitystuloon

31 Päälähtöjakit L/R kytkettäväksi stereojärjestel-

män linjatuloon tai suoraan kaiuttimien päätevah-

vistimen tuloliitäntään

32 Tulojakit L/R kolmelle levysoittimelle ja erilaisille

linjatasoisille äänilähteille

33 Tulojakki (mono) mikrofonille 1

34 Maadoitusruuvi levysoittimille

3 Turvallisuusohjeet

Tämä laite vastaa direktiivejä 89/336/EEC elektro-

magneettisesta yhteensopivuudesta ja 73/23/EEC

matalajännitteisistä laitteista.

Järjestelmä käyttää hengenvaarallista käyttöjänni-

tettä (230V~). Sähköiskun välttämiseksi älä avaa

laitteen koteloa. Laitetta saa huoltaa vain hyväk-

sytty huolto. Takuu raukeaa, jos laitteen on avan-

nut muu kuin hyväksytty huolto.

Huomioi käytössä aina myös seuraavat asiat:

●Järjestelmä on tarkoitettu käytettäväksi vain sisäti-

loissa.

●Suojaa järjestelmä kosteudelta ja kuumuudelta

(sallittu käyttölämpötila 0–40°C).

FIN

●Om enheten skall kasseras bör den lämnas till

återvinning.

4 Regelstartanslutning

Uppmärksamma markeringen AUTO START (29) på

enhetens DIN jack:

När regeln flyttas 1 steg uppåt, kopplas ben 2 och 3

med varandra. När regeln flyttas 2 steg uppåt paral-

lellkopplas dessa ben också ihop.

Regel 3 har en separat startkontakt. När regeln

flyttas uppåt kopplas ben 4 och 6 ihop. Alla är kopp-

lade utan jord.

Varning: Regelstartkontakten är inte lämpad för till/

frånslag av huvudspänning.

5 Inkoppling

Bild 3 visar anslutningsmöjligheterna för olika kopp-

lingar. Alla anslutningar skall göras med mixern

frånslagen. Använd endast skärmade kablar vid

anslutning.

Före påslag, ställ kontrollerna (14+16) i mittposi-

tion. Efter anslutning till 230V~/50Hz, slå först på

mixern (12) och därefter alla enheter som anslutits till

denna. Slå först därefter på slutsteg/förstärkare. EQ

och ekodelen används efter önskemål.

6 Specifikationer

Ingångar

MIC 1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE, TAPE/VIDEO/CD: 150mV/27kΩ

Utgångar

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Hörlur: . . . . . . . . . . . . . . ≥8Ω

Frekvensomfång: . . . . . . . 20–20000Hz

Distortion: . . . . . . . . . . . . . 0,1%

Störavstånd: . . . . . . . . . . . 63dB

EQ: . . . . . . . . . . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz

±12 dB

Delay . . . . . . . . . . . . . . . . . 20–100ms

Talstyrning . . . . . . . . . . . . .

12dB

Strömförsörjning . . . . . . . . 230V~/50Hz/7VA

Tillåten arbetstemperatur: . 0–40°C

Dimensioner (B x H x D) . . 482 x 110 x 280mm

Vikt: . . . . . . . . . . . . . . . . . . 5kg

Enligt tillverkaren.

Reservation för teknska förändringar.

FADER 3 FADERS 1+2

●Älä kytke virtaa päälle ja irrota järjestelmä välit-

tömästi sähköverkosta jos:

1. laitteessa tai verkkojohdossa on näkyvä vika

2. laite on saattanut vaurioitua pudotuksessa tai

vastaavassa tilanteessa

3. laite toimii väärin.

Kaikissa tapauksissa laitteen saa korjata vain

hyväksytty huolto.

●Vaurioituneen verkkojohdon saa korjata vain val-

mistaja tai hyväksytty huolto.

●Älä koskaan irrota verkkoliitintä johdosta

vetämällä. Vedä aina itse liittimestä.

●Jos laitetta on käytetty muuhun kuin alunperin tar-

koitettuun käyttöön, jos sitä on käytetty ohjeiden

vastaisesti, tai jos sitä on huoltanut muu kuin

hyväksytty huolto, valmistaja tai myyjä eivät

vastaa mahdollisesta vahingosta.

●Puhdista laite pyyhkimällä puhtaalla, kuivalla kan-

gaspalalla. Älä käytä kemikaaleja tai vettä.

●Kun laite poistetaan lopullisesti käytöstä, huolehdi

sen kierrättämisestä oikein.

4 Liukukäynnistyksen kytkentä

Kiinnitä huomiota merkintöihin DIN-jakissa AUTO

START (29) laitteen takapaneelissa:

Kun liukusäädintä 1 nostetaan, navat 2 ja 3 yhdis-

tyvät. Nämä navat yhdistyvät myös kun liukusää-

dintä 2 nostetaan. Liukusäädinten 1 ja 2 liukukäynni-

stykset on siis kytketty rinnakkain.

Liukusäätimellä 3 on eri käynnistyskytkentä: kun

liukusäädintä 3 nostetaan, DIN-jakin navat 4 ja 6

yhdistyvät. Kaikki nastat ovat maadoittamattomia.

Varoitus: Käynnistyskytkennät eivät sovi verkkovir-

ran kytkemiseen!

5 Käyttöönotto

Kuvassa 3 näkyy erilaisia kytkentämahdollisuuksia,

joita voi hyödyntää yksilöllisten tarpeiden mukaan.

Tee kaikki kytkennät ennenkuin kytket verkkojohdon

sähköverkkoon. Käytä suojattuja johtoja.

Ennen laitteen kytkemistä päälle aseta kaikki ka-

navasäätimet (14+16) keskiasentoon. Kun verkko-

johto on kytketty sähköverkkoon (230V~/50Hz) ja

virta kytketty mikseriin POWER-kytkimellä (12), käyn-

nistä audiolähteet, aseta mastersäädin (23) vakio-

asentoon ja varovasti nosta kanavasäätimiä (14+16)

ylös. Käytä taajuuskorjainta ja kaikupiiriä tarpeen

mukaan.

6 Tekniset tiedot

Tuloliitännät

MIC1, DJ MIC: . . . . . . . 1mV/600Ω

PHONO: . . . . . . . . . . . . 3mV/47kΩ(RIAA)

LINE, TAPE/VIDEO/CD: 150mV/27kΩ

Lähtöliitännät

MAIN OUT: . . . . . . . . . . 1V, 8V max.

TAPE OUT: . . . . . . . . . . 1V, 8V max.

Kuulokkeet: . . . . . . . . . . ≥8Ω

Taajuusalue: . . . . . . . . . . . 20–20000Hz

THD: . . . . . . . . . . . . . . . . . 0,1%

Signaalikohinasuhde: . . . . 63dB

Taajuuskorjain: . . . . . . . . . 60/150/400Hz/

1/2,4/6/15kHz

±12 dB

Viive: . . . . . . . . . . . . . . . . . 20–100ms

Talkover: . . . . . . . . . . . . . .

12dB

Virtalähde: . . . . . . . . . . . . . 230V~/50Hz/7VA

Sallittu käyttölämpötila: . . . 0–40°C

Mitat (L x K x S): . . . . . . . . 482 x 110 x 280mm

Paino: . . . . . . . . . . . . . . . . 5kg

Tiedot valmistajan ilmoittamia.

Oikeudet muutoksiin pidätetään.

FADER 3 FADERS 1+2

FIN

Table of contents

Other Monacor Stereo Equalizer manuals

Monacor

Monacor img Stage Line MEQ-2311 User manual

Popular Stereo Equalizer manuals by other brands

Peavey

Peavey Q215B operating manual

mxr

mxr M-151 manual

Hifonics

Hifonics HFEQ-2 Operator's guide

Harman

Harman DBX 500 Series owner's manual

Rane

Rane ME60S Operator's manual

Peavey

Peavey RTD 215 Specifications

Rane

Rane FME 15 Operating and service manual

MCLaren Sound Systems

MCLaren Sound Systems MLQ-750 Owner's manual and installation guide

JDK Audio

JDK Audio V14 Operation manual

Rane

Rane SEQ 30S Operator's manual

Electro-Harmonix

Electro-Harmonix GRAPHIC FUZZ operating instructions

Alesis

Alesis DEQ230 Reference manual

ARX

ARX Multi Q owner's manual

Altec Lansing

Altec Lansing 8751A SIGNAL PROCESSING manual

BSS Audio

BSS Audio FCS-926 Features

Alesis

Alesis DEQ224 Reference manual

Extron electronics

Extron electronics 3G HD-SDI 101 user guide

HELIX

HELIX Broadcaster 100 owner's manual

Monacor MPX-7600SE User manual

Popular Stereo Equalizer manuals by other brands
