Morgan CLEAN WATER User manual

cod.W010006 Pag. 1 01/08/2019
MANUALE DI SERVIZIO
SERVICE MANUAL
MANUEL D'UTILISATION
BETRIEBSANLEITUNG
CLEAN WATER
CHAMPANER BAR
IT
EN
FR
DE

cod.W010006 Pag. 2 01/08/2019
Sommario
1. COMANDI MASCHERINA ....................................................................................................... 4
2. ATTIVAZIONE DOSATORI ....................................................................................................... 5
3. SVUOTA BOILER..................................................................................................................... 5
4. PROCEDURA DI ENTRATA NEL MENU’ PRINCIPALE............................................................... 6
5. MENU’ PARAMETRI ............................................................................................................... 6
6. CONFIGURAZIONE CARATTERISTICHE ................................................................................... 8
7. ALLARMI................................................................................................................................. 9
8. LISTA PARAMETRI LUXURY .................................................................................................. 10
9. LISTA PARAMETRI CLEAN WATER........................................................................................ 11
10. LISTA PARAMETRI WINE BAR............................................................................................... 12
11. FUNZIONE BY-PASS MODELLI CLEAN WATER – WINE BAR ................................................. 13
12. COMMAND PANEL............................................................................................................... 14
13. DISPENSER ACTIVATION ...................................................................................................... 15
14. EMPTY BOILER ..................................................................................................................... 15
15. PROCEDURE FOR ENTERING THE MAIN MENU................................................................... 16
16. PARAMETERS MENU............................................................................................................ 17
17. FEATURES CONFIGURATION................................................................................................ 18
18. ALLARM................................................................................................................................ 19
19. LUXURY PARAMETERS ......................................................................................................... 20
20. CLEAN WATER PARAMETERS............................................................................................... 21
21. WINE BAR PARAMETERS ..................................................................................................... 22
22. BYPASS FUNCTION FOR CLEAN WATER-WINE BAR MODELS .............................................. 23

cod.W010006 Pag. 3 01/08/2019
23. PLASTRON DE COMMANDE................................................................................................. 24
24. ACTIVATION DES DOSEURS ................................................................................................. 25
25. VIDANGE BOILER ................................................................................................................. 25
26. PROCEDURE D’ENTRÉE DU MENU PRINCIPAL..................................................................... 26
27. MENU PARAMETRE ............................................................................................................. 27
28. CONFIGURATION DE LES CARATTERISTIQUES..................................................................... 28
29. ALARM ................................................................................................................................. 29
30. LUXURY PARAMETRE........................................................................................................... 30
31. CLEAN WATER PARAMETRE ................................................................................................ 31
32. WINE BAR PARAMETRE ....................................................................................................... 32
33. FONCTION BY-PASS POUR LES MODÈLES CLEAN WATER – WINE BAR .............................. 33
34. MASKING-STEUERUNGEN.................................................................................................... 34
35. DOSIEREREINSCHALTUNG ................................................................................................... 35
36. BOILER LEEREN .................................................................................................................... 35
37. BETRETEN DES HAUPTMENÜS............................................................................................. 36
38. PARAMETERMENÜ .............................................................................................................. 37
39. KONFIGURATION DER EINSTELLUNGEN .............................................................................. 38
40. ALARM ................................................................................................................................. 39
41. LUXURY PARAMETER........................................................................................................... 40
42. CLEAN WATER PARAMETER ................................................................................................ 41
43. WINE BAR PARAMETER ....................................................................................................... 42
44. FUNKTION BYPASS BEI DEN MODELLEN CLEAN WATER-WINE BAR.................................... 43

cod.W010006 Pag. 4 01/08/2019

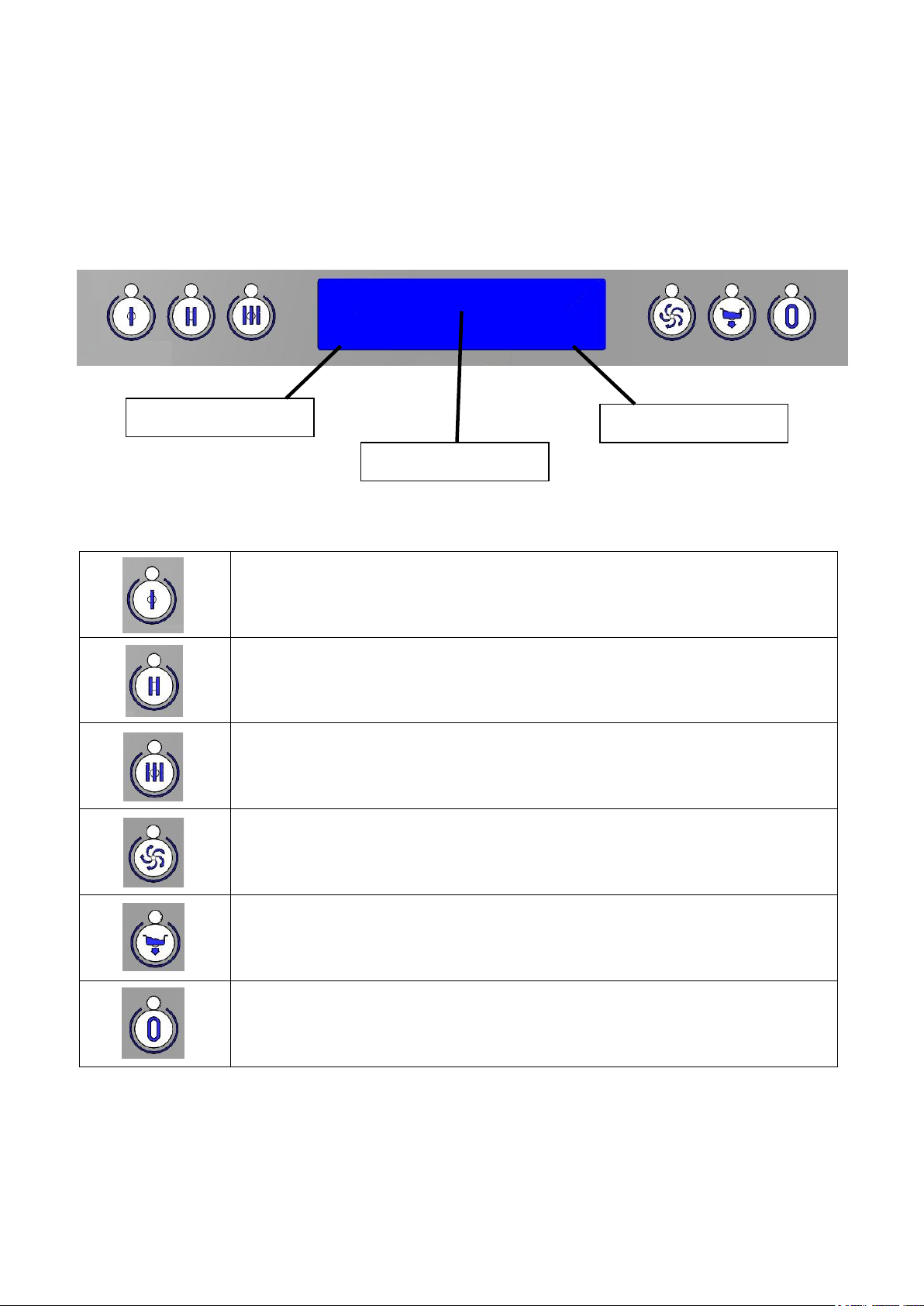

1. COMANDI MASCHERINA
CICLO I
CICLO II
CICLO III
ATTIVAZIONE – DISATTIVAZIONE BYPASS
(FUNZIONE PER MODELLI CLEAN WATER –
CHAMPAGNER BAR)
SCARICO VASCA
ACCENSIONE - SPEGNIMENTO
Ciclo I
60°C 82°C
TEMPERATURA VASCA
TEMPERATURA BOILER
STRINGA COMANDI

cod.W010006 Pag. 5 01/08/2019

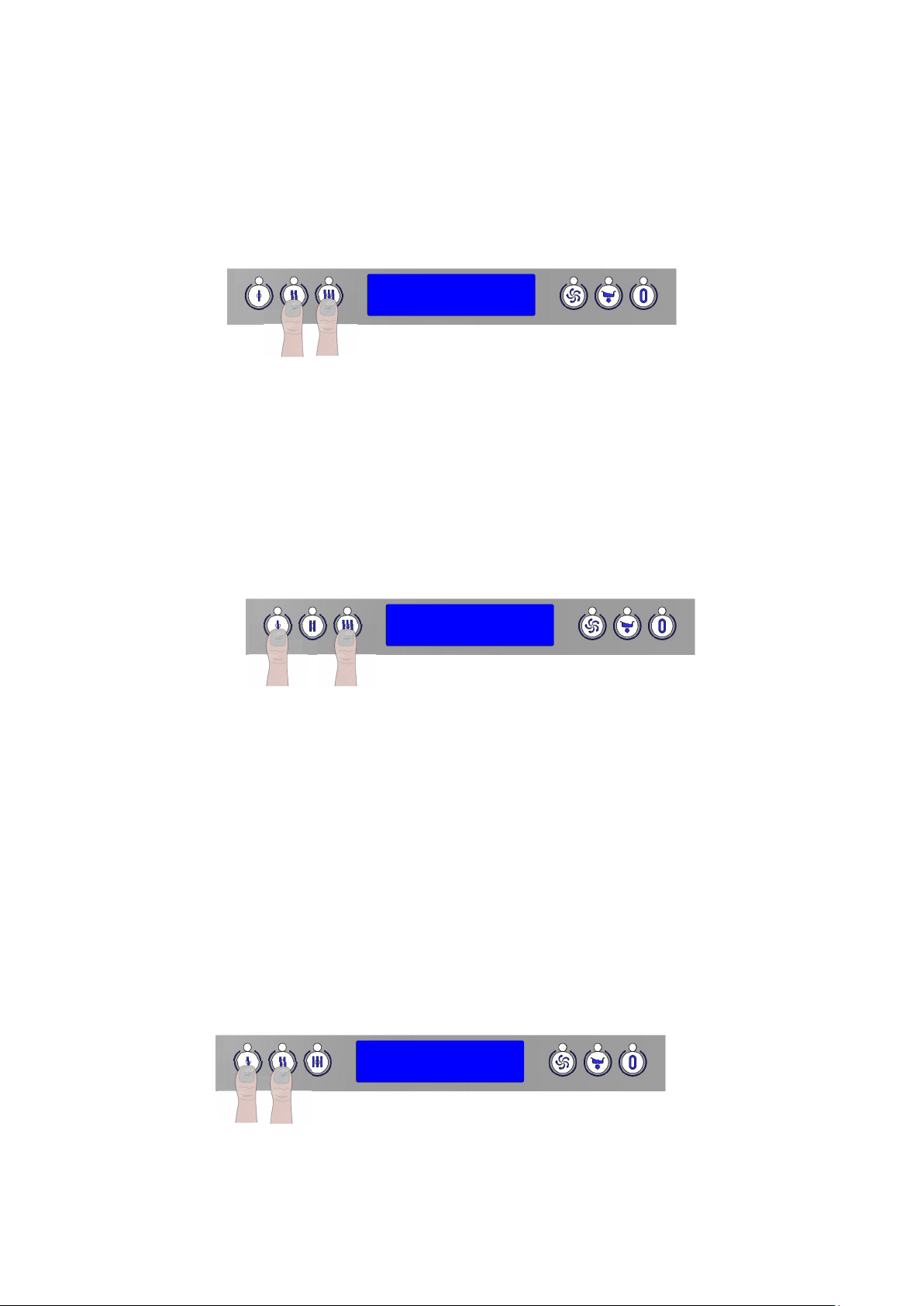

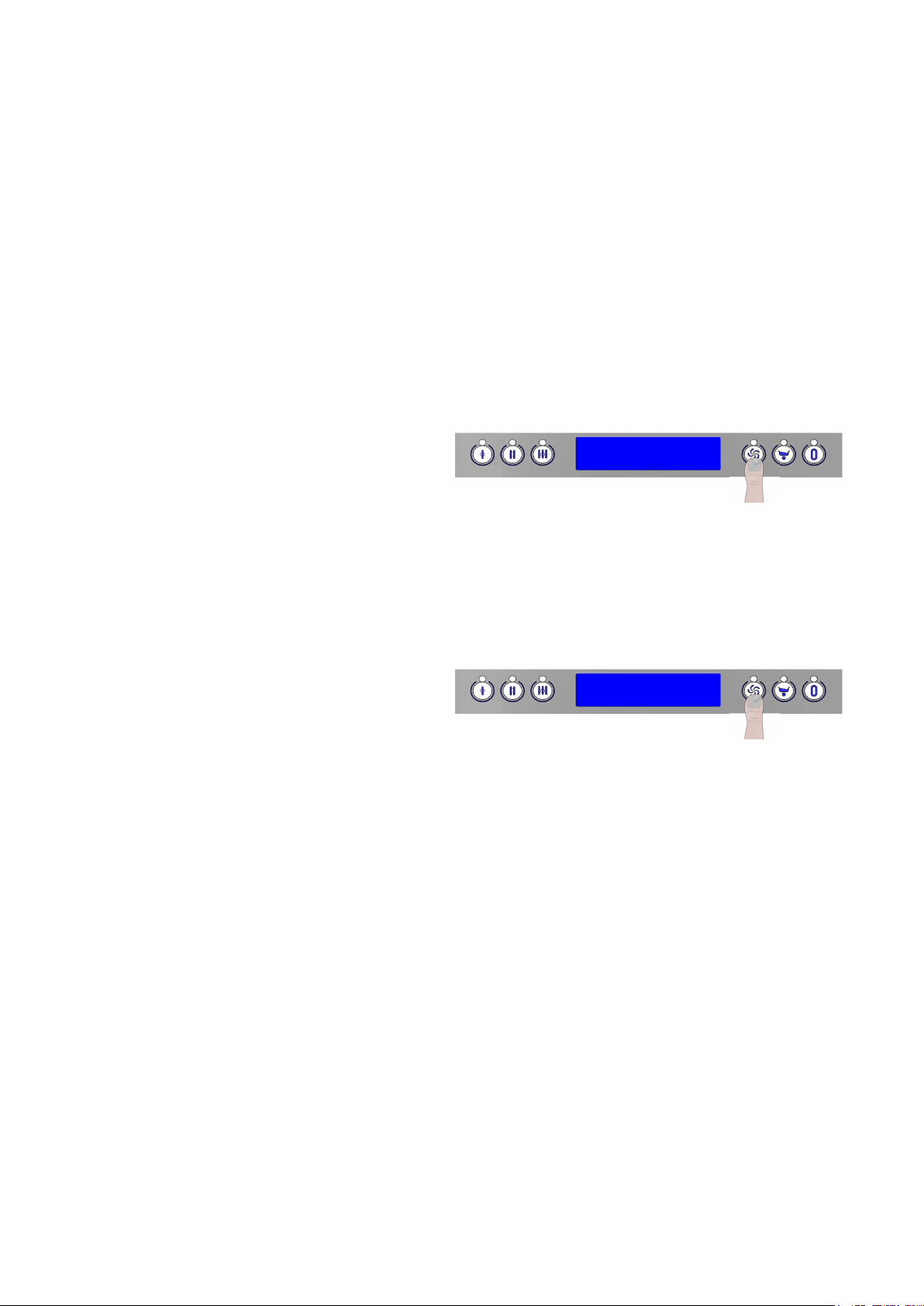

2. ATTIVAZIONE DOSATORI
Attivazione manuale dosatore detergente
Per agevolare il carico del liquido brillantante nel primo avvio, premere contemporaneamente i tasti indicati
in figura ( ciclo II e ciclo III ) fino a che sul display appare la scritta “Detergente”.
la pompa si attiva per un tempo di 30 sec, ripetere l’operazione fino a quando il liquido del detergente non
raggiunga la posizione per voi ottimale.
L’ operazione si può eseguire anche con porta o capotta aperta.
Attivazione manuale dosatore brillantante
Per agevolare il carico del liquido brillantante nel primo avvio, premere contemporaneamente i tasti indicati
in figura ( ciclo I e ciclo III ) fino a che sul display appare la scritta “Brillantante”.
la pompa si attiva per un tempo di 30 sec, ripetere l’operazione fino a quando il liquido del detergente non
raggiunga la posizione per voi ottimale.
3. SVUOTA BOILER
Premendo i 2 tasti in figura ( ciclo I e ciclo II ) per alcuni secondi, sul display appare la scritta “Boiler”, viene
attivata la pompa di risciacquo fino allo svuotamento del boiler.
Detergente
Brillantante
Boiler

cod.W010006 Pag. 6 01/08/2019

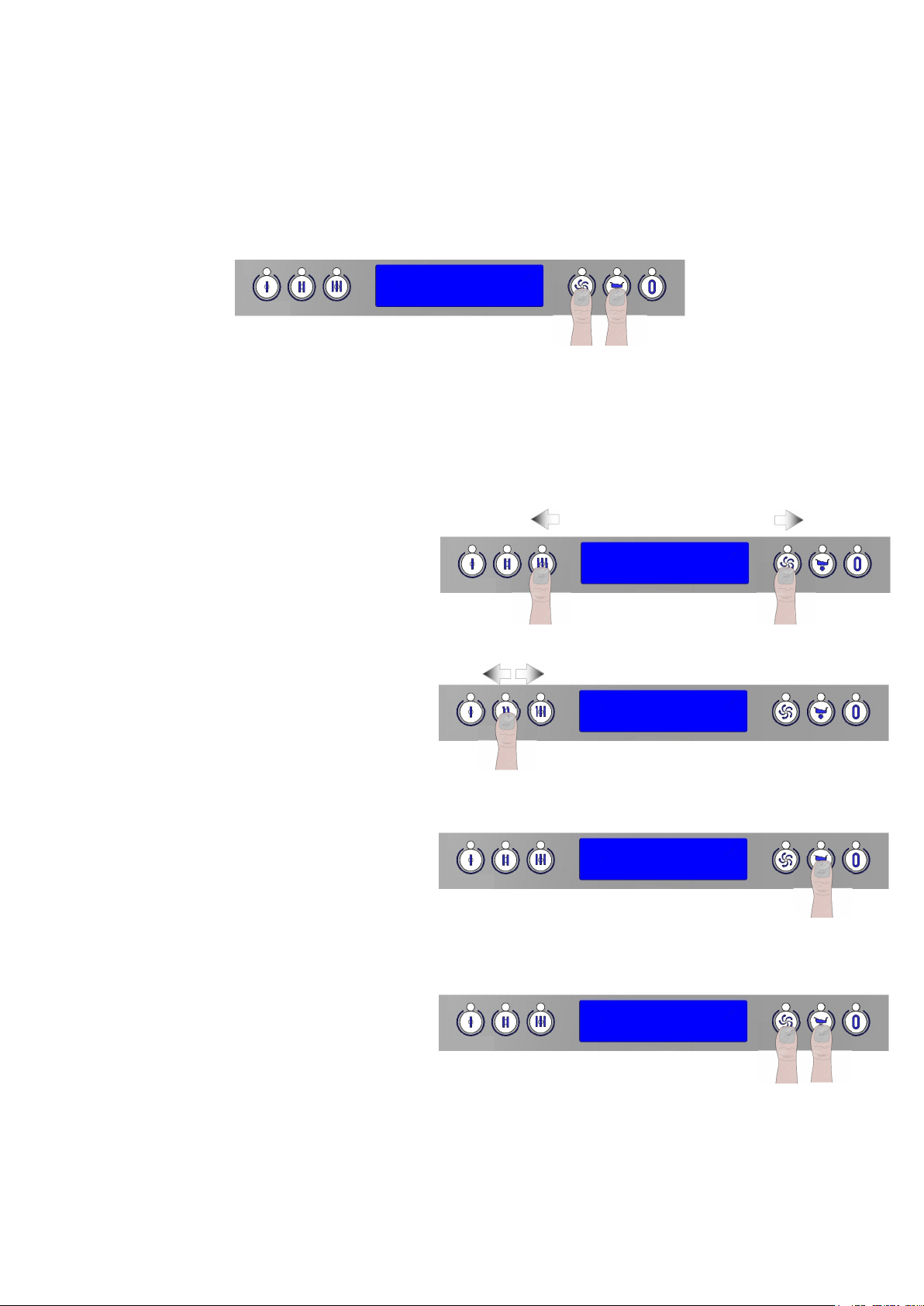

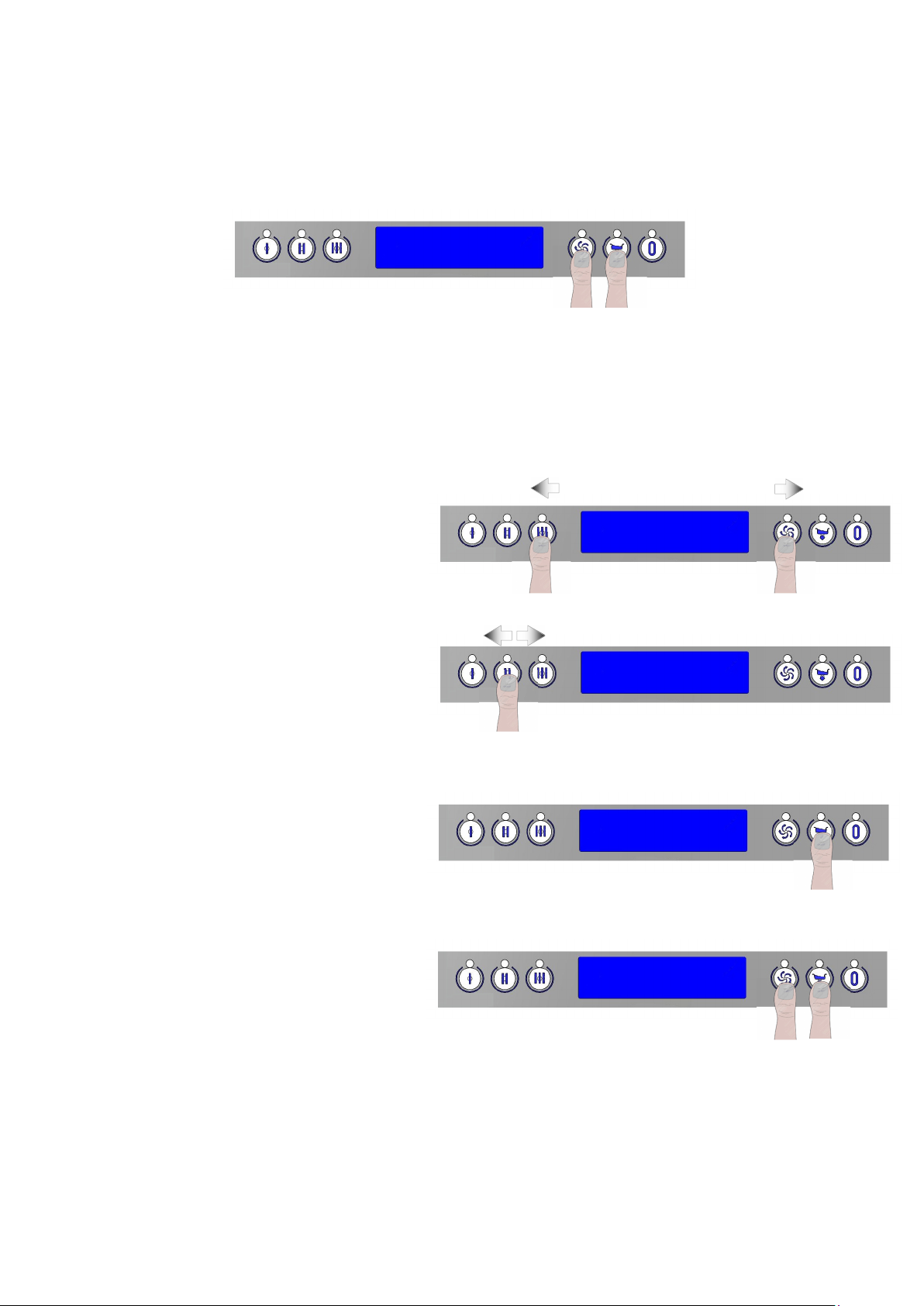

4. PROCEDURA DI ENTRATA NEL MENU’ PRINCIPALE
Per accedere al menù principale dove sono ubicati tutti i parametri basta premere contemporaneamente i
tasti indicati in figura (bypass e svuota vasca ) per alcuni secondi, fino a che, sul display appare la scritta “
Tmp Blr pronto”. A questo punto è possibile modificare tutti i parametri presenti nel menù seguendo le
indicazioni sotto riportate :
per scorrere in AVANTI i parametri
premere il tasto “ bypass”, per
andare INDIETRO premere il tasto “ ciclo III”.
Per AUMENTARE il valore del parametro
premere il tasto “ ciclo II ”, per DIMINUIRE
il valore del parametro premere il tasto
“ ciclo I “.
Per CONFERMARE ( OK! ) il valore dopo la
modifica del parametro premere il tasto
“ svuota vasca ”.
Per uscire dal menù parametri premere
Contemporaneamente i tasti
“ bypass e svuota vasca “
5. MENU’ PARAMETRI
+
_

cod.W010006 Pag. 7 01/08/2019
In successione sono elencati i parametri :
Temp Blr Pronto Parametro che regola la temperatura del boiler pronto per il risciacquo.
Temp Max Vasca
Parametro che regola la temperatura minima della vasca oltre la quale la
resistenza viene disattivata.
Tmr Elettroval
Parametro che regola il tempo di attivazione dell’elettrovalvola di carico entro il
quale il boiler deve essere riempito.
Tmr Det Carico Parametro che regola il tempo di attivazione della pompa peristaltica detergente
durante la fase di carico.
Tmr Brill. Carico Parametro che regola il tempo di attivazione della pompa peristaltica brillantante
durante la fase di carico.
Tmr Lav Cic I
Parametro che regola il tempo di attivazione della pompa di lavaggio durante il
ciclo I.
Tmr Ris Cic I Parametro che regola il tempo di attivazione della pompa di risciacquo durante il
ciclo I.
Tmr Deter Cic I Parametro che regola il tempo di attivazione della pompa del detergente durante il
ciclo I.
Tmr Brill Cic I Parametro che regola il tempo
di attivazione della pompa peristaltica del
brillantante durante il ciclo I
Tmr Lav Cic II
Parametro che regola il tempo di attivazione della pompa di lavaggio durante il
ciclo II.
Tmr Ris Cic II Parametro che regola il tempo di attivazione della pompa di risciacquo del ciclo II.
Tmr Deter Cic II Parametro che regola il tempo di attivazione della pompa
detergente durante il
ciclo II.
Tmr Brill Cic II Parametro che regola il tempo di attivazione della pompa
brillantante durante il
ciclo II
Tmr Lav Cic III
Parametro che regola il tempo di attivazione della pompa di lavaggio durante il
ciclo III.
Tmr Ris Cic III Parametro che regola il tempo di attivazione della pompa di risciacquo del ciclo III.
Tmr Deter Cic III Parametro che regola il tempo di attivazione della pompa
detergente durante il
ciclo III.
Tmr Brill Cic III
Parametro che regola il tempo di attivazione della pompa brillantante durante il
ciclo III
Tmr Pausa Parametro che regola l’intervallo di tempo che intercorre tra il ciclo di lavaggio e il
ciclo di risciacquo.
Indirizzo Modbus Parametro che regola l’indirizzo di comunicazione seriale.
SW Release Questa visualizzazione identifica il numero di versione software (release) riportata
sulla scheda.

cod.W010006 Pag. 8 01/08/2019

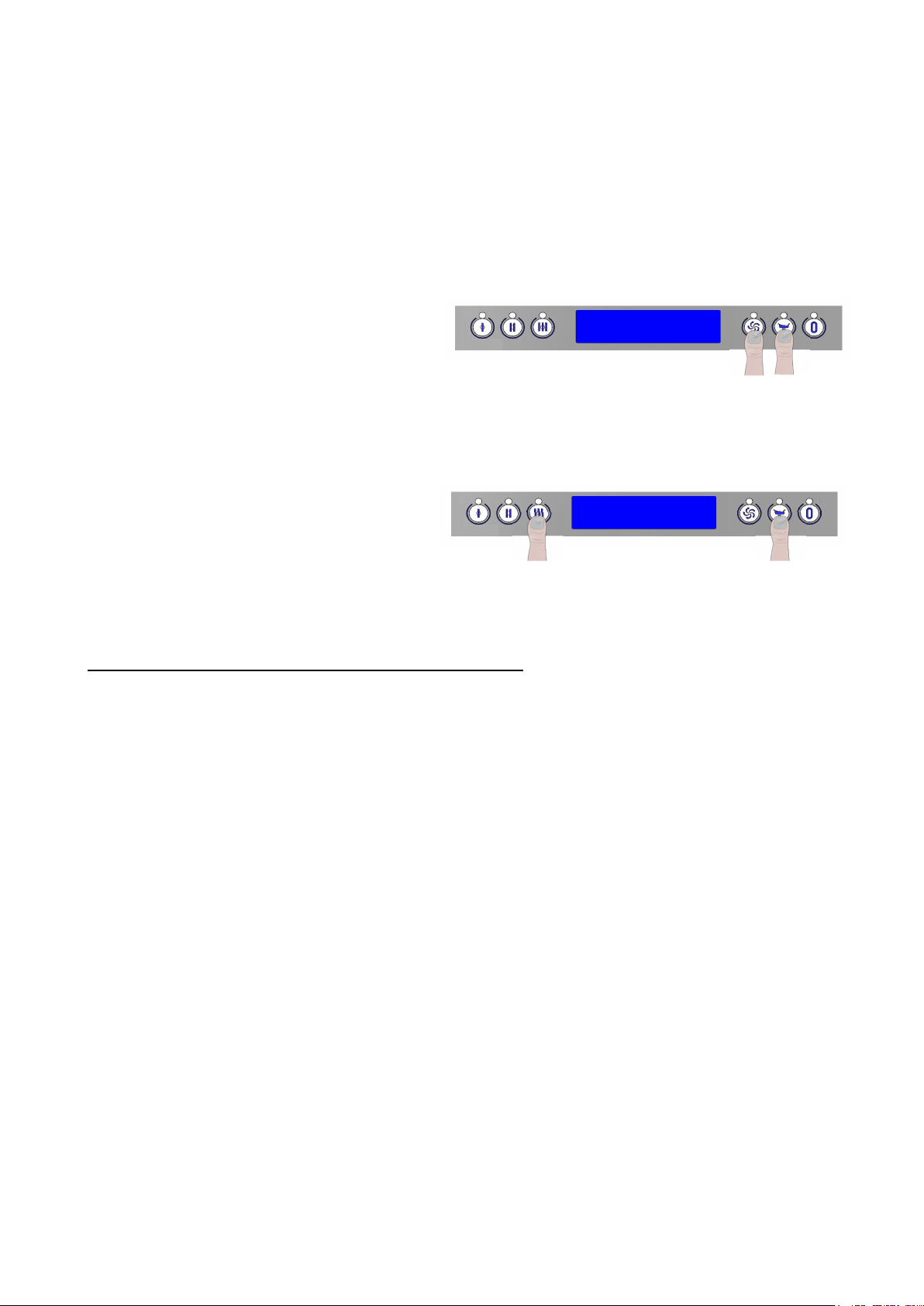

6. CONFIGURAZIONE CARATTERISTICHE
Per accedere alla modifica eseguire le seguenti procedure:
Premere contemporaneamente i tasti per
alcuni secondi indicati in figura ( bypass
e svuota vasca ) fino a che sul display appare
la scritta ““ Tmp Blr pronto”.
premere contemporaneamente i tasti per
qualche secondo indicati in figura ( ciclo III e
svuota vasca ) fino a che non appare
visualizzata il tipo di lingua.
Per la modifica dei parametri procedere come indicato nel paragrafo 3
Parametri modificabili:
SELEZIONE LINGUA
SELEZIONE FUNZIONE SOFT-START
SELEZIONE CARICAMENTO BOILER
GESTIONE OSMOSI
GESTIONE VAPORE
WARM EXCLUSION
EXHIBITION

cod.W010006 Pag. 9 01/08/2019
7. ALLARMI
VISUALIZZAZIONE
DESCRIZIONE
Il livello dell’acqua in vasca non viene raggiunto entro un tempo stabilito
Risciacquo a freddo, superato tempo di riscaldamento boiler. Verificare funzionamento
del clicson di sicurezza boiler e della resistenza boiler.
Il pressostato della vasca non funziona correttamente. Effettuare lo svuota vasca,
soffiare all’interno del tubicino di collegamento tra la scheda elettronica e la campana di
rilevamento pressione per eliminare impurità e condensa e verificare la mancanza di
perdite, successivamente effettuare l’azzeramento del pressostato (Paragrafo 5). Se
l’allarme si ripresenta sostituire la scheda elettronica.
Sonda del boiler in avaria o disconnessa. Verificare il funzionamento della sonda e le
connessioni.
Sonda della vasca in avaria o disconnessa. Verificare il funzionamento della sonda e le
connessioni.
Riempimento del boiler non riuscito entro un dato tempo. Verificare apertura del
rubinetto di carico, portata d’acqua della rete, funzionamento o ostruzione della
elettrovalvola. Per i modelli con impianto osmosi integrato, verificare la produzione di
acqua della/e membrane.
La sonda antiallagamento rileva una perdita all’interno del vano tecnico.
Temperatura rilevata all’interno del boiler troppo alta. Verificare funzionamento della
sonda di rilevamento temperatura e se rimane in posizione chiusa il relè della scheda
che fornisce tensione alla resistenza. Att.ne: incrostazioni di calcare possono sfalsare
la lettura della sonda e provocare inerzia di temperatura elevata della resistenza.
Temperatura rilevata nella vasca troppo alta. Verificare funzionamento della sonda di
rilevamento temperatura e se rimane in posizione chiusa il relè della scheda che
fornisce tensione alla resistenza. Att.ne: incrostazioni di calcare possono sfalsare la
lettura della sonda e provocare inerzia di temperatura elevata della resistenza.
Scarico non funzionante. Verificare l’impianto di scarico e il funzionamento della pompa
di scarico. Infine controllare che l’altezza dello scarico non si eccessiva.
Livello dell’acqua in vasca troppo alto. Effettuare lo svuota vasca, soffiare all’interno del
tubicino di collegamento tra la scheda elettronica e la campana di rilevamento
pressione per eliminare impurità e condensa, successivamente effettuare
l’azzeramento del pressostato (Paragrafo 5). Una volta effettuato l’azzeramento e
caricato la vasca, controllare che il livello rimanga corretto dopo l’esecuzione dei cicli di
lavaggio.
Allarme 01
Allarme 03
Allarme 04
Allarme 05
Allarme 06
Allarme 07
Allarme 08
Allarme 09
Allarme 10
Allarme 12
Allarme 02

cod.W010006 Pag. 11 01/08/2019
9. LISTA PARAMETRI CLEAN WATER
22014681 -- 22014682 -- 22014683
Temp Blr Pronto 82 82 82 82 82
Temp max Vasca 60 60 60 60 60
Tmr Elettroval 240 240 240 240 240
Tmr Det Carico 18 15 15 42 42
tmr Brill carico 3 3 3 6 6
Tmr Lav Cic I 60 60 60 60 60
Tmr Ris Cic I 14 14 16 14 16
Tmr Det Cic I 6 6 6 6 6
Tmr Brill Cic I 3 3 3 3 3
Tmr Lav Cic II 100 100 100 100 100
Tmr Ris Cic II 14 14 16 14 16
Tmr Det Cic II 6 6 6 6 6
Tmr Brill Cic II 3 3 3 3 3
Tmr Lav Cic III 160 160 160 160 160
Tmr Ris Cic III 6 6 6 6 6
Tmr Det Cic III 3 3 3 3 3
Tmr Brill Cic III 12 12 16 12 16
Tmr Pausa 4 4 4 4 4
Selezione lingua
IT/EN/FR/DE/
ES
IT/EN/FR/DE/
ES
IT/EN/FR/DE/
ES
IT/EN/FR/DE/
ES
IT/EN/FR/DE/
ES
soft start ON ON ON OFF OFF
caricam boiler continuo continuo continuo continuo continuo
Osmosi inversa ON ON ON ON ON
gestione vapore disabilitata disabilitata asciugatura disabilitata asciugatura
warm exclusion on on on On On
Exhibition Off Off Off Off off

cod.W010006 Pag. 12 01/08/2019
10. LISTA PARAMETRI CHAMPAGNER BAR
22014679
Temp Blr Pronto 82
Temp max Vasca 60
Tmr Elettroval 240
Tmr Det Carico 15
tmr Brill carico 3
Tmr Lav Cic I 60
Tmr Ris Cic I 16
Tmr Det Cic I 6
Tmr Brill Cic I 3
Tmr Lav Cic II 100
Tmr Ris Cic II 16
Tmr Det Cic II 6
Tmr Brill Cic II 3
Tmr Lav Cic III 160
Tmr Ris Cic III 16
Tmr Det Cic III 6
Tmr Brill Cic III 3
Tmr Pausa 4
Selezione lingua
IT/EN/FR/DE/
ES
soft start ON
caricam boiler continuo
Osmosi inversa ON
gestione vapore asciugatura
warm exclusion on
Exhibition Off

cod.W010006 Pag. 13 01/08/2019
11. FUNZIONE BY-PASS MODELLI CLEAN WATER –
CHAMPAGNER BAR
Nei modelli della linea Clean water esiste la possibilità di disattivare l’impianto di osmosi inversa integrato,
andando a utilizzare l’acqua di rete non trattata.
Per disattivare l’impianto osmosi eseguire le seguenti procedure:
Tenere premuto il tasto indicato in figura
fino a che sul display appare la scritta
“ BY PASS ON”.
Per ripristinare l’impianto osmosi eseguire le seguenti procedure:
Tenere premuto il tasto indicato in figura
fino a che sul display appare la scritta
“ BY PASS OFF”.

cod.W010006 Pag. 14 01/08/2019

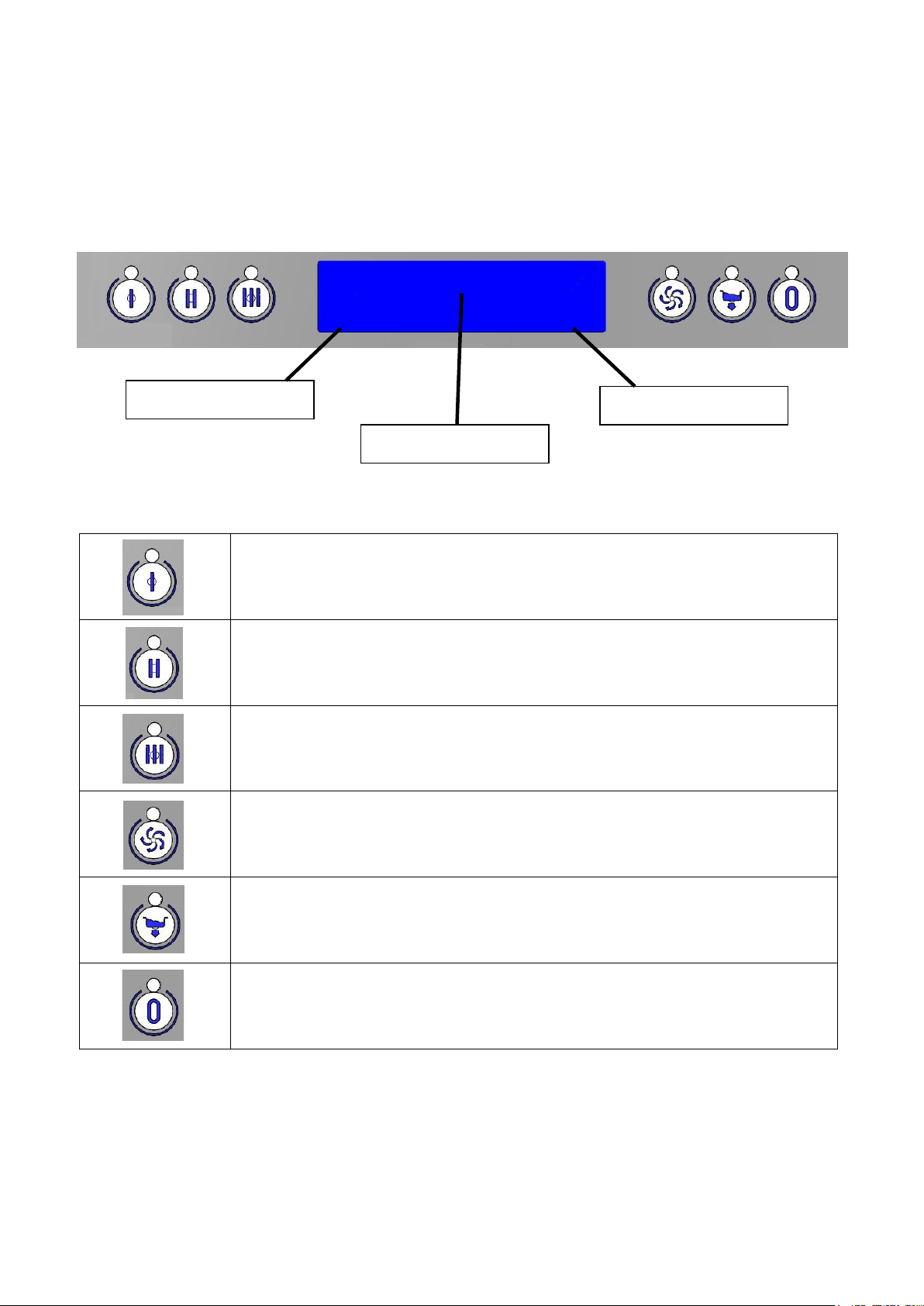

12. COMMAND PANEL
CYCLE I
CYCLE II
CYCLE III
BYPASS ACTIVATION - DEACTIVATION
(FUNCTION FOR CLEAN WATER – WINE BAR MODELS)
TANK DRAIN
SWITCH ON - OFF
Ciclo I
60°C 82°C
TANK TEMPERATURE
BOILER TEMPERATURE
COMMAND STRING

cod.W010006 Pag. 15 01/08/2019
13. DISPENSER ACTIVATION
Manual Activation of detergent dispenser
To facilitate the loading of rinse aid at first run, press the keys indicated in the figure (cycle II and cycle III )
simultaneously, until the display shows the word "Cleansing Cycle"..
the pump is activated for 30 seconds, repeat the operation until the detergent reaches the optimum position
for you.
Manual Activation of rinse aid dispenser
To facilitate the loading of rinse aid at first run, press the keys indicated in the figure (cycle I and cycle III)
simultaneously, until the display shows the word "Rinse Cycle"..
the pump is activated for 30 seconds, repeat the operation until the detergent reaches the optimum position for you.
14. EMPTY BOILER
Pressing the two keys indicated in the figure (cycle I and cycle II ) for a few seconds, the display shows
"Boiler Emptying", the rinse pump is activated until the boiler is empty.
Cleansing Cycle
Rinse Cycle
Boiler

cod.W010006 Pag. 16 01/08/2019
15. PROCEDURE FOR ENTERING THE MAIN MENU
To access the main menu, where all parameters are located, just press the keys indicated in the figure (by-
pass button and empty tank) simultaneously for a few seconds until the display shows “Ready Blr Temp”.
At this point you can change all parameters in the menu following the instructions below:
To move to the NEXT parameters press the
“bypass ” button, to
go BACK press the "cycle III" button.
To INCREASE the value of the parameter,
press the “cycle II”, button, to DECREASE the
value of the parameter, press the
“cycle I " button.
To CONFIRM ( OK! ) the value after changing
the parameter, press “empty tank”.
To exit the parameters menu, press keys
“by-pass and empty tank"at
the same time
Standby Timer
10 min
+
_

cod.W010006 Pag. 17 01/08/2019
16. PARAMETERS MENU
Here follow the parameters:
Ready Blr Temp Parameter that regulates the temperature of the boiler ready for rinsing.
Max Tank Temp
Parameter that sets the maximum temperature of the tank, above which the
heating element is turned off.
Solen Valve Tmr Parameter that sets the load solenoid valve activation time by which the boiler
must be filled.
Tmr Deter Load Parameter that sets the activation time of the detergent peristaltic pump during the
loading phase.
Tmr RnsAid Load Parameter that sets the activation time of the rinse aid peristaltic pump during the
loading phase.
Cyc I Wash Tmr Parameter that sets the activation time of the wash pump during cycle I.
Cyc I Rinse Tmr Parameter that sets the activation time of the rinse pump during cycle I.
Cyc I Deter Tmr Parameter that sets the activation time of the detergent pump during the cycle I
Cyc I RnsAid Tmr Parameter that sets the activation time of the rinse aid pump during the cycle I
Cyc II Wash Tmr Parameter that sets the activation time of the wash pump during cycle II.
Cyc II Rinse Tmr Parameter that sets the activation time of the rinse pump during cycle II.
Cyc II Deter Tmr Parameter that sets the activation time of the detergent pump during cycle II
Cyc II RnsAid Tmr Parameter that sets the activation time of the rinse aid pump during cycle II
Cyc III Wash Tmr Parameter that sets the activation time of the wash pump during cycle III
Cyc III Rinse Tmr Parameter that sets the activation time of the rinse pump during cycle III.
Cyc III Deter Tmr Parameter that sets the activation time of the detergent pump during the cycle III
Cyc III RnsAid Tmr Parameter that sets the activation time of the rinse aid pump during the cycle III
Pause Timer Parameter that regulates the amount of time between wash cycle and rinse cycle.
Modbus address Parameter that controls the serial communication address.
SW Release This view identifies the software version (release) number printed on the card.

cod.W010006 Pag. 18 01/08/2019
17. FEATURES CONFIGURATION
To modify the features perform the following procedures:
Simultaneously hold down the keys indicated
in the figure for a few seconds (by-pass
and empty tank) until the display shows
"Tmp Blr ready ".
Simultaneously hold down the keys indicated
in the figure for a few seconds (cycle III and
empty tank) until the display shows the type
of language.
To change parameters proceed as indicated in paragraph 3
Modifiable parameters:
LANGUAGE SELECTION
SOFT-START MODE SELECTION
BOILER FILLING TIME SELECTION
OSMOSIS SYSTEM SELECTION
STEAM SELECTION
WARM EXCLUSION
EXHIBITION

cod.W010006 Pag. 19 01/08/2019
18. ALLARM
DISPLAY
DESCRIPTION
Water cannot reach a fixed level in the well within time limit.
Rinse with cold water, out of boiler heating timer. Please check the security boiler
thermostat and the boiler heating element.
The well pressure switch does not work properly. Please empty the well, blow inside
the pipe linking the circuit board with the pressure sensor to remove impurities and
condensation and check if there are any leaks. Please reset the pressure switch
(paragraph 5). If the alarm persists, please replace the circuit board.
Damaged or disconnected boiler sensor. Please check the sensor functioning and
connections.
Damaged or disconnected well sensor. Please check the sensor functioning and
connections.
The boiler cannot be filled within a certain time. Please check the water supply tap, the
water flow rate in the supply network, the electrovalve functioning or clog. In case of
models with integrated osmosis system, please check the water production of the
membrane/s.
The anti-flood sensor detects a leak inside the technical compartment.
The detected temperature inside the boiler is too high. Please check the temperature
sensor functioning and if the relay of the board that turns on the resistance is closed.
Please note that scale incrustations could distort the sensor reading and cause inertia
of the high temperature of the resistance.
The detected temperature inside the well is too high. Please check the temperature
sensor functioning and if the relay of the board that turns on the resistance is closed.
Please note that scale incrustations could distort the sensor reading and cause inertia
of the high temperature of the resistance.
The discharge does not work. Please check the discharge system and the discharge
pump functioning. Please check whether the discharge height is excessive.
Water level in the well is too high. Please empty the well, blow inside the pipe linking
the circuit board with the pressure sensor to remove impurities and condensation.
Please reset the pressure switch (paragraph 5). After having reset and loaded the well,
please check whether the level is still correct after the wash cycles.
Allarm 01
Allarm 03
Allarm 04
Allarm 05
Allarm 06
Allarm 07
Allarm 08
Allarm 09
Allarm 10
Allarm 12
Allarm 02

cod.W010006 Pag. 21 01/08/2019
20. CLEAN WATER PARAMETERS
22014681 -- 22014682 -- 22014683
Ready Blr Temp 82 82 82 82 82
Max tank temp 60 60 60 60 60
solen valve tmr 240 240 240 240 240
Tmr deter load 18 15 15 42 42
tmr RnsAid load 3 3 3 6 6
Cyc I wash tmr 60 60 60 60 60
Cyc I rinse tmr 14 14 16 14 16
Cyc I Deter Tmr 6 6 6 6 6
Cyc I RnsAid Tmr 3 3 3 3 3
Cyc II wash tmr 100 100 100 100 100
Cyc II rinse tmr 14 14 16 14 16
Cyc II Deter Tmr 6 6 6 6 6
Cyc II RnsAid Tmr 3 3 3 3 3
Cyc III wash tmr 160 160 160 160 160
Cyc III rinse tmr 14 14 16 14 16
Cyc III Deter Tmr 6 6 6 6 6
Cyc III RnsAid Tmr 3 3 3 3 3
Pause timer 4 4 4 4 4
linguage sel
IT/EN/FR/DE/E
S
IT/EN/FR/DE/E
S
IT/EN/FR/DE/E
S
IT/EN/FR/DE/E
S
IT/EN/FR/DE/E
S
soft start ON ON ON OFF OFF
boiler load type straigh straigh straigh straigh straigh
Reverse osmosis ON ON ON ON ON
steam function Func. Disabled Func. Disabled Steam recovery Func. Disabled Steam recovery
warm exclusion on on on On On
exhibition Off Off Off Off off

cod.W010006 Pag. 22 01/08/2019
21. CHAMPAGNER BAR PARAMETERS
22014679
Ready Blr Temp 82
Max tank temp 60
solen valve tmr 240
Tmr deter load 15
tmr RnsAid load 3
Cyc I wash tmr 60
Cyc I rinse tmr 16
Cyc I Deter Tmr 6
Cyc I RnsAid Tmr 3
Cyc II wash tmr 100
Cyc II rinse tmr 16
Cyc II Deter Tmr 6
Cyc II RnsAid Tmr 3
Cyc III wash tmr 160
Cyc III rinse tmr 16
Cyc III Deter Tmr 6
Cyc III RnsAid Tmr 3
Pause timer 4
linguage sel
IT/EN/FR/DE/E
S
soft start ON
boiler load type straigh
Reverse osmosis ON
steam function Steam recovery
warm exclusion on
exhibition Off
