Moveis Bechara QUARTZO User manual

1
Aparador Buffet 1600 x 980 x 369mm
QUARTZO

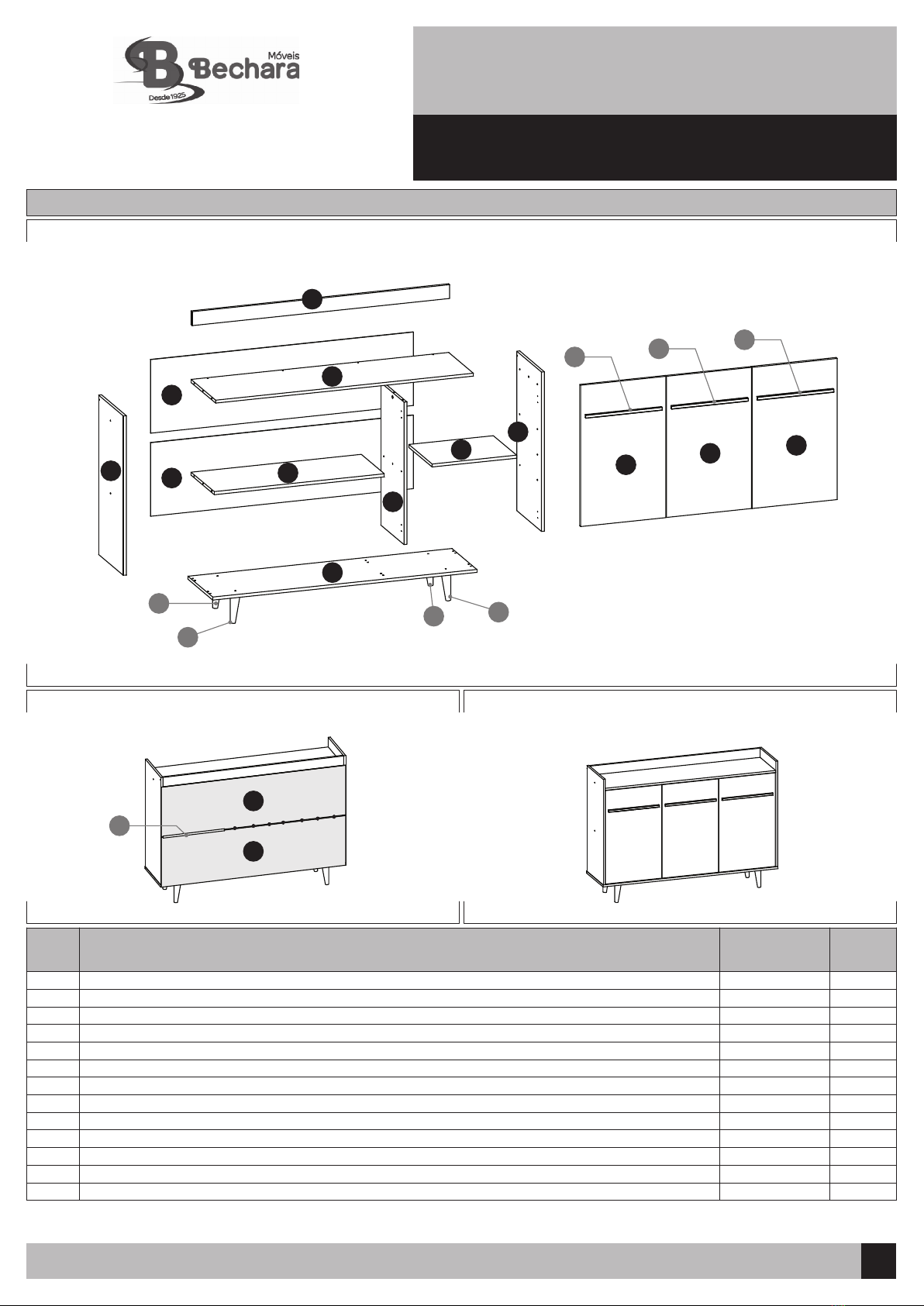

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
Indústria de Móveis Bechara Nassar Ltda.
Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000
17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil
www.moveisbechara.com.br
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
N.° ID Quantidade
Cantidad
Quantity
Descrição / Descripción / Description Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
Tampo / Topa Superior / Top Panel 1
1316 x 357 x 15
01
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 735, Ed. 001 - Jun./2019 .
VISTA TRASEIRA / VISTA TRASERA / REAR VIEW ASPECTO FINAL - VISTA FRONTAL
ASPECTO FINAL - VISTA FRONTAL
FINAL APPEARANCE - FRONT VIEW
4
Base / Base / Base 1
1350 x 360 x 25
02
Lateral direita / Lado Derecho / Right Side
Lateral esquerda / Lado Izquierdo / Left Side
Divisória / División / Divide Panel
Prateleira fixa / Repisa fija / Shel
Prateleira móvel / Repisa móvil / Mobile Shelf
Porta / Puerta / Door
Travessa / Barra / Crossbean
Fundo / Fondo / Botton panel
1
1
1
1
1
3
1
2
805 x 358 x 15
805 x 358 x 15
719 x 337 x 15
870 x 335 x 15
431 x 335 x 15
712 x 435 x 15
1316 x 70 x 15
1343 x 371 x 3
03
04
05
06
07
08
09
10
8
1
6
7
2
5
3
10
10
Puxador / Tirador / Puller
Perfil ‘H’ Plástico / Perfil Plastico /Plastic Profile
3
1
390x15x12
341x20
11
12
10
10
12
11
9
88
11 11
Pé Cônico de Madeira / Pie Conico / Conical foot 4
150
13
13
13 13
13

A
KIT DE ACESSÓRIOS E PARAFUSOS / KIT DE ACCESORIOS Y TORNILLOS / ACCESSORY AND BOLTS
100 20 30 40 50
mm
!
IMPORTANTE!
iIMPORTANTE!
IMPORTANT!
Ler atentamente e considerar todas as instruções antes e durante a montagem e guardar este manual para consultas futuras. Para movimentar o rack, retirar os equipamentos e
objetos acondicionados em seu interior ou sobre o tampo e as prateleiras, aliviando o peso e evitando danos ao móvel e aos objetos. Pisos desnivelados e irregulares comprometem a
estabilidade e o esquadro do móvel, podendo danificar os pés e causar empenamento, deformação e outros problemas nas peças. Certificar-se do nivelamento e da regularidade do piso em que
o móvel será instalado, assegurando adequação de funcionalidade e de uso e a manutenção das condições de garantia. Não expor o produto diretamente à luz solar e à umidade.
Para limpeza, utilizar flanela seca ou levemente umedecida em água. Não utilizar produtos químicos, abrasivos e solventes. Não utilizar o rack como assento.
Pesos máximos recomendados, considerando distribuição uniforme pela superfície das peças: 5 kg em cada um dos nichos sobre a base e a prateleira central; e 12 kg sobre o tampo.
GARANTIA (Brasil): este produto tem garantia de 90 dias contra eventuais defeitos de fabricação, conforme Art. 26, inc. II do Código de Defesa do Consumidor. O direito à assistência técnica
ou à substituição do produto ou de partes dele, dentro do período de garantia, é assegurado desde que observadas as instruções de montagem, instalação e conservação constantes deste
manual e mediante a apresentação da Nota Fiscal de compra. O desgaste natural do móvel e problemas decorrentes de montagem incorreta e de uso inadequado não são cobertos pela garantia.
Lea atentamente y considere todas las instrucciones antes y durante la montaje y guarde este guía del producto para futuras consultas. Para mover el rack, sacar los objetos y
equipos colocados en el interior o en la parte superior y repisas, reduciendo el peso y evitando daños al producto y equipos. Pisos fuera de nivel y irregulares ponga en peligro la estabilidad y lo
ángulo recto del rack, o que puede dañar los pies y causar deformación y otros problemas en las piezas del producto. Asegúrese de la nivelación y regularidad de la superficie en que el rack
será instalado, lo que garantiza la adecuación de funcionalidad y uso y el mantenimiento de las condiciones de garantía. No exponga el producto directamente a la luz solar y la humedad.
Para la limpieza, utilice paño seco o ligeramente humedecido. No utilice productos químicos, abrasivos y solventes. No utilice el rack como asiento.
Pesos máximos recomendados, considerando distribución uniforme en la superficie de las piezas: 5 kg en cada uno de los nichos en la base y en la repisa central; y 12 kg en panel superior.
Read carefully and consider all instructions before and during the assembly and keep this product guide for future reference. To move the rack, remove the materials and
equipments put inside or on the top panel and shelves, decreasing weight and preventing damage to the product. Irregular and unleveled floors can leave the rack to instability and out of to
square, which can damage the feet and maybe cause warping, distortion and others problems in the product parts. Make surre the leveling and regularity of the surface on which the rack will be
installed, ensuring accurancy and appropriateness of functionality and usage and maintaining warranty conditions. Don't expose the product to direct sunlight and humidity.
For cleaning, use dry or slightly humid cloth. Don't use chemicals and abrasive products. Don't use the rack as a seat.
Maximum weights recommended, considering uniform distribution over the surface of the parts: 5 kg on each of the niches on the base and on the middle shelf; and 12 kg on the top panel.
!
Cavilha Ø6 x 30mm.
Clavija Ø6 x 30mm.
Dowel Ø6 x 30mm.
16 un.
Parafuso 5,0 x 40mm cab. ch. phs.
Tornillo 5,0 x 40mm cab. plana phs.
Bolt 5.0 x 40mm flat head phs.
1 un.
Parafuso Minifix simples.
Tornillo Minifix simples.
Simple Minifix Bolt.
1 un.
Tambor Minifix Ø12mm .
Tuerca Minifix Ø12mm.
Minifix Drum Ø12mm.
7 un.
Tapa-furo adesivo Ø18mm .
Capa adhesiva Ø18mm.
Adhesive cover Ø18mm.
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
!
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Parafusadeira com ponteiras fenda philips.
Atornillador eléctrico con puntas philips.
Electric screwdriver with philips tips.
Trena ou fita métrica
Cinta métrica.
Measuring tape.
Martelo comum.
Martillo común.
Simple hammer.
Chave de fenda simples e philips.
Atornillador simples y philips.
Simple and philips screwdriver.
Aparador Buffet 1600 x 980 x 369mm
QUARTZO
2
B C D E12 un.
Pino Ø6x8mm.
Soporte Ø6x8mm.
Support Ø6x8mm.
F4 un.
Parafuso 5,5 x 65mm cab. tamp. phs.
Tornillo 5,5 x 65mm cab. tamp. phs.
Bolt 5,5 x 65mm tamp head phs.
G4 un.
Prego 10 x 10.
Clavo 10 x 10.
Nail 10 x 10.
45 un.
H
Chapinha metálica
Placa metalica
Metal plate
9 un.
I
Dobradiça Ø26mm Alta c/ Calço 5mm
Bisagra Ø26mm Alta con Cunã 5mm
High Hinge 26mm with 5mm Shim
2 un.
J
Dobradiça Ø26mm Alta c/ Calço 12mm
Bisagra Ø26mm Alta con Cunã 12mm
High Hinge 26mm with 12mm Shim
4 un.
K
Parafuso 3,5 x 14mm cab. ch. phs.
Tornillo 3,5 x 14mm cab. plana phs.
Bolt 3,5 x 14mm flat head phs.
L24 un.
Parafuso 3,5 x 25mm cab. flan. phs.
Tornillo 3,5 x 25mm cab. flan. phs.
Bolt 3,5 x 25mm flat head phs.
M9 un.
Parafuso 3,5 x 35mm cab. chata. phs.
Tornillo 3,5 x 35mm cab. plana. phs.
Bolt 3,5 x 35mm flat head phs.
N4 un.
Verificar as medidas dos parafusos na escala ao
lado ou com uma trena antes de aplicá-los nas peças.
Verificar medidas de los tornillos en la escala o
con una cinta métrica antes de aplicarlos en las partes.
Check the measures of the bolts on the scale
or with a measuring tape before applying them in parts.
Tampinha plástica Ø13mm.
Tapa plástica Ø13mm.
Plastic Cover Ø13mm.
O4 un.

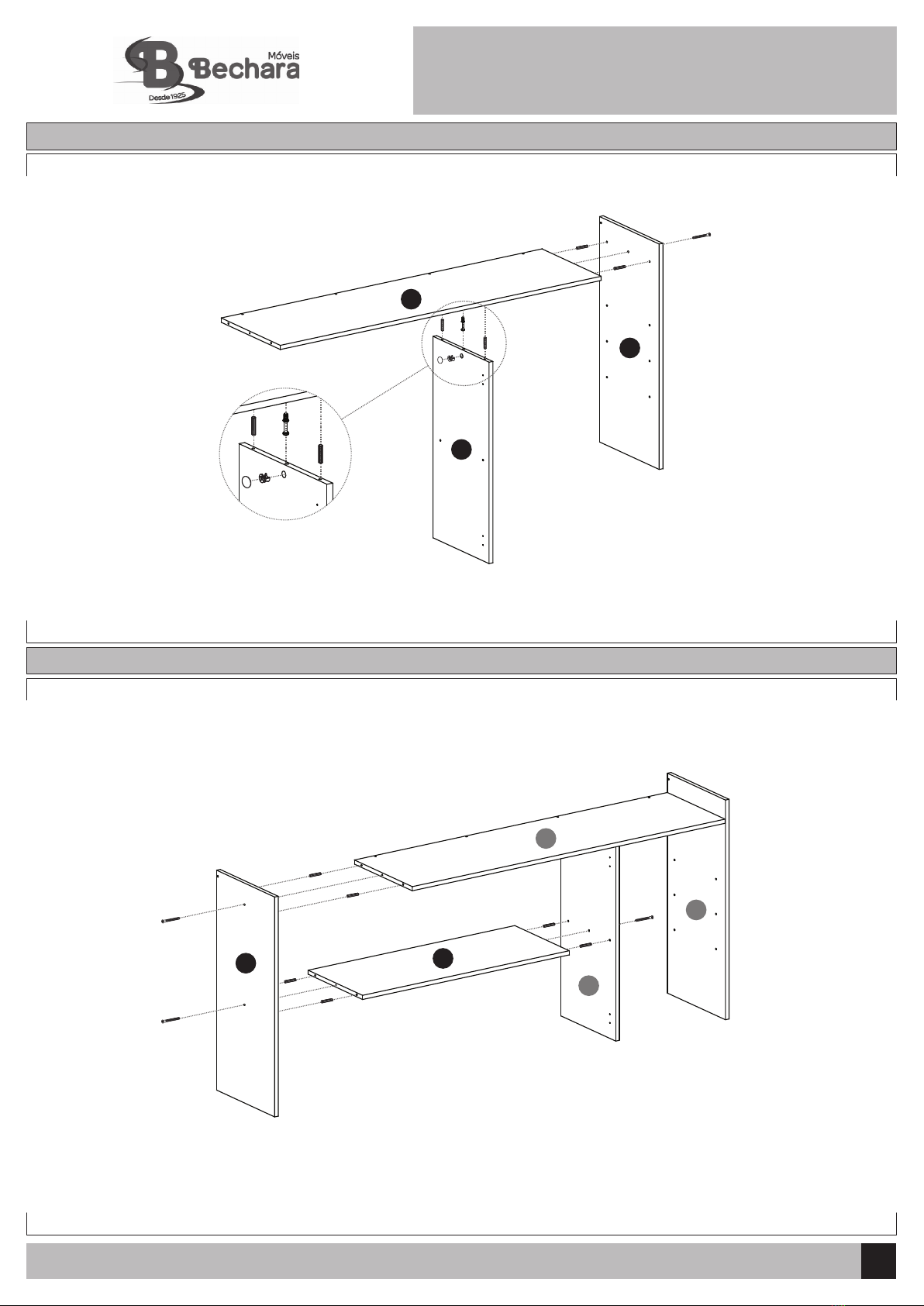

PASSO 1 / PASO 1 / STEP 1
Aparador Buffet 1600 x 980 x 369mm
QUARTZO
PASSO 2 / PASO 2 / STEP 2
DETALHE 1
DETALLE 1
DETAIL 1
3
4
1
6
5
3
1
5
3
AB
A
C
D
A
A
E + D
E + D
A
A
A
A
A
A
E + D
D+E

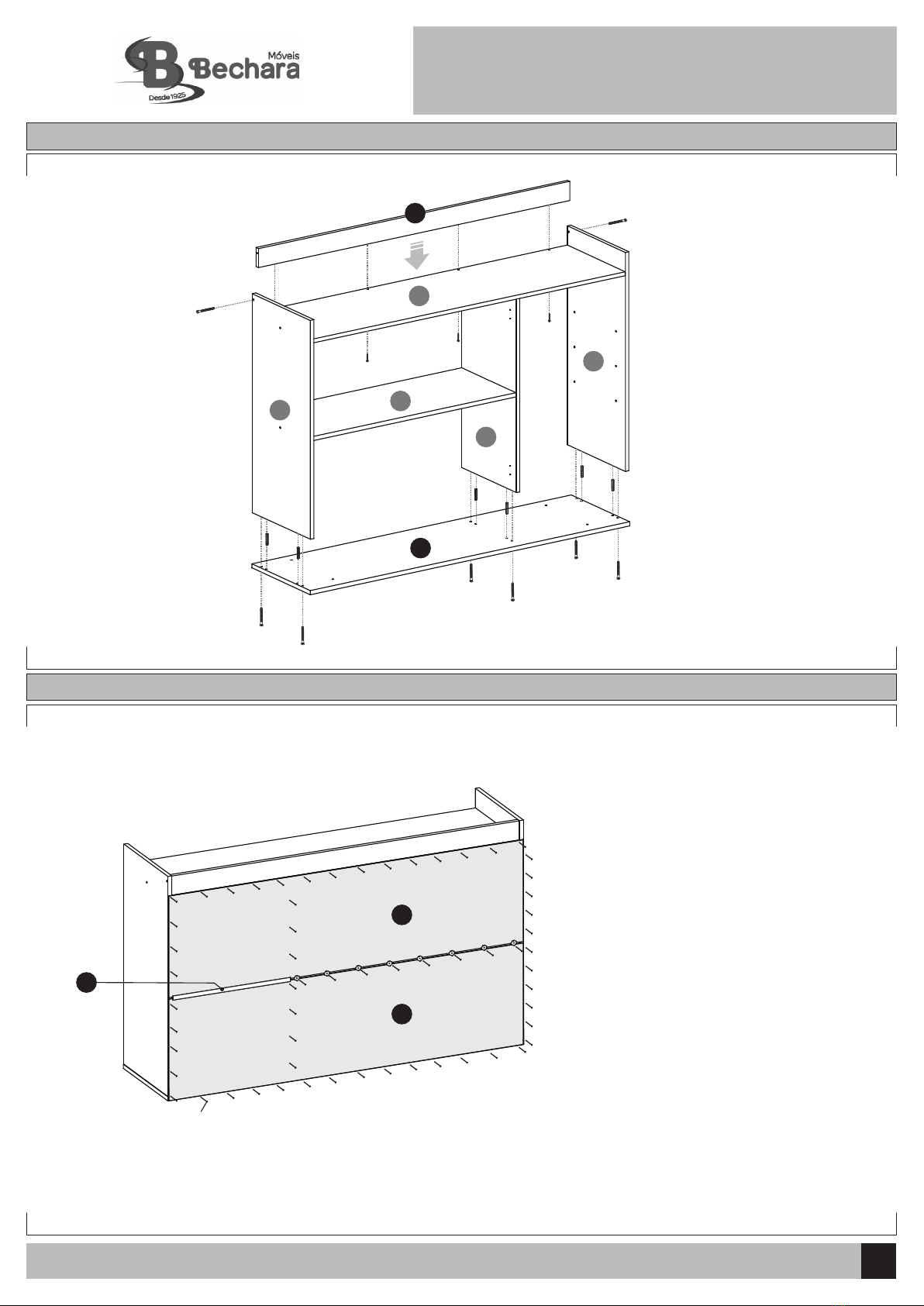

PASSO 3 / PASO 3 / STEP 3
Aparador Buffet 1600 x 980 x 369mm
QUARTZO
PASSO 4 / PASO 4 / STEP 4
4
1
5
3
6
4
2
9
10
10
12
VISTA TRASEIRA / VISTA TRASERA / REAR VIEW
E
E
E
E
E
E
A
A
A
A
A
A
O
O
O
D+E
D+E
Fixar os Fundos (10) com chapinhas metálicas (I),
pregos (H) e com os perfis plásticos (12),
aplicando-os nas posições indicadas no desenho.
Fijar Panel trasero (10) con placas metálicas (I), clavos (H)
y perfiles de plástico (12), aplicándolos en las
posiciones indicadas en el deseño.
Connect the Back Panels (10) with metal plates
(I), nails (H) and plastic profiles (12), applying them to
the positions shown in drawing
H+I H+I H+I H+I H+I H+I H+I H+I
H

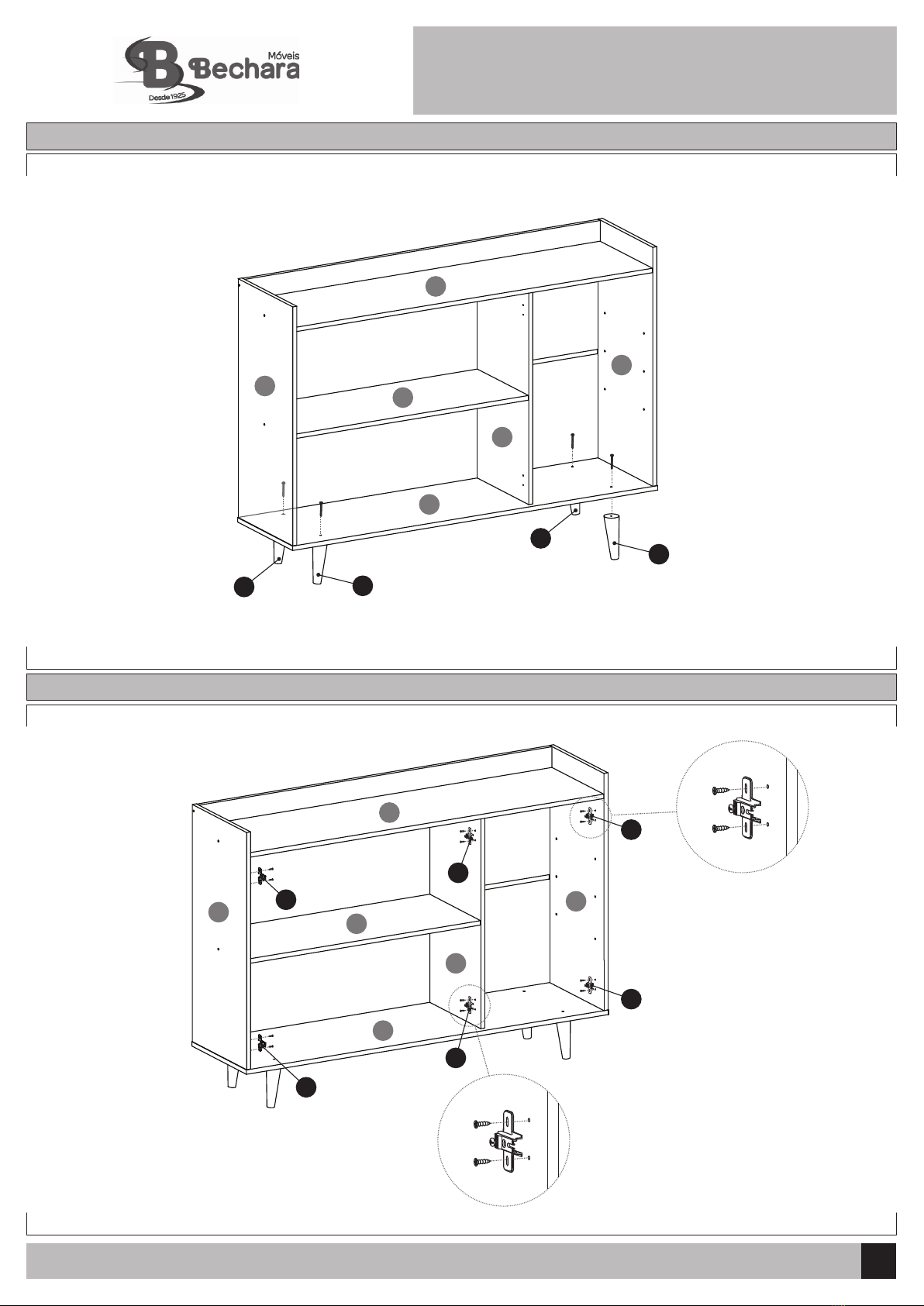

PASSO 5 / PASO 5 / STEP 5
Aparador Buffet 1600 x 980 x 369mm
QUARTZO
PASSO 6 / PASO 6 / STEP 6
5
G+O
G+O
G+O
13
13
13
13
5
3
6
4
2
1
L
L
J
5
3
6
4
2
1
K+L
K+L
L
L
K
J+L
K+L
K
K
J
J
K
K
J+L
K+L
G+O

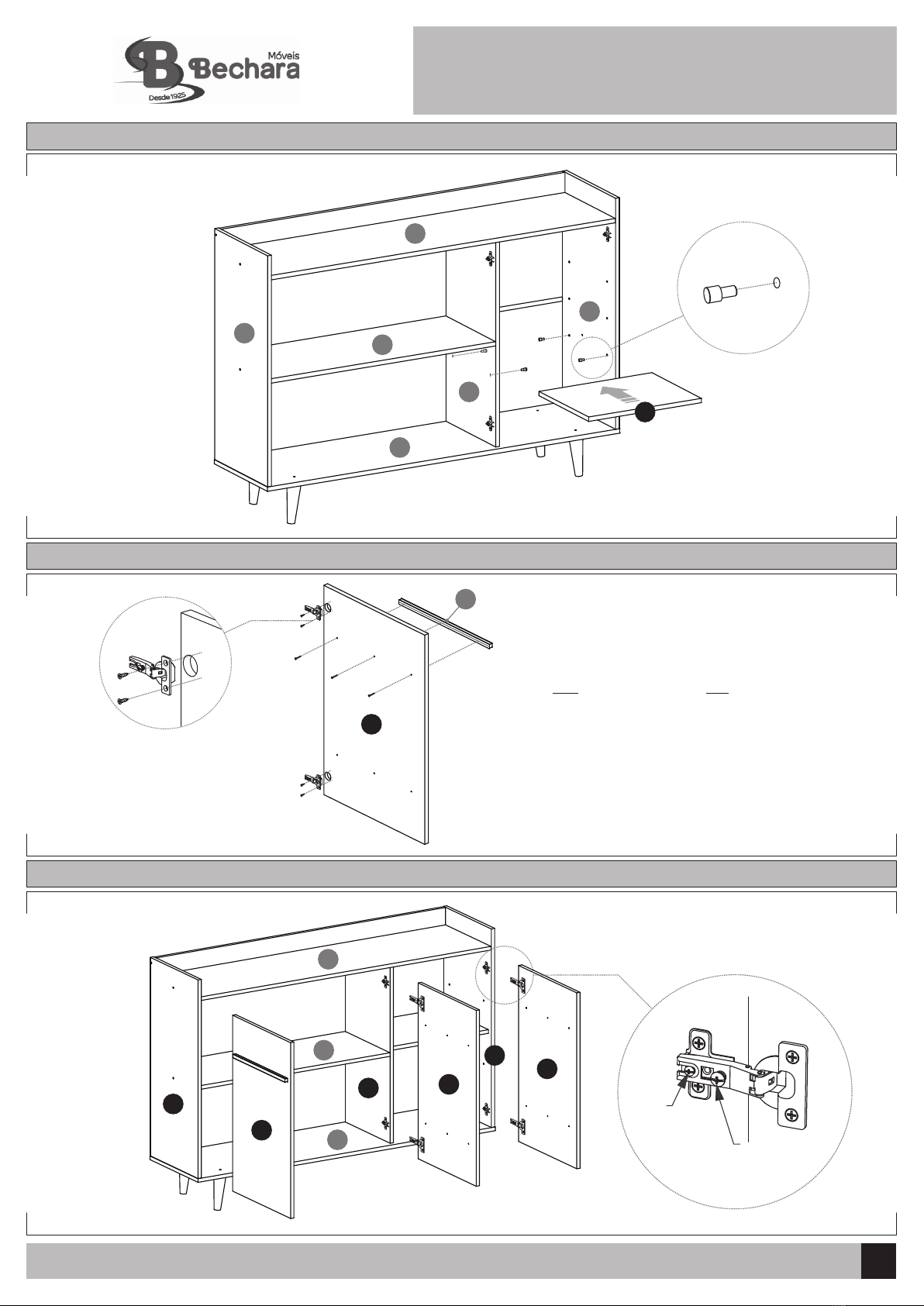

PASSO 7 / PASO 7 / STEP 7
Aparador Buffet 1600 x 980 x 369mm
QUARTZO
PASSO 8 / PASO 8 / STEP 8
6
7
F
F
F
F
F
5
3
6
4
2
1
PASSO 9 / PASO 9 / STEP 9
J/K
L
LN
N
N
11
Parafuso fixador
Tornillo fijador
Fixer bolt
Parafuso regulador
Tornillo de ajuste
Adjustment bolt
8
8
82
5
6
4
3
1
Utilizar as pré-furações da porta (8) como guia
de fixação dos puxadores (11). Atentar à posição das portas (8),
sendo duas com abertura à direita e uma à esquerda.
Utilización de las pre-perforaciones de la puerta (8) como guía
de fijación de los tiradores (11). Atentar a la posición de las puertas (8),
siendo dos con apertura a la derecha y una a la izquierda.
Use the pre-drilling of the door (8) as a guide
for fixing the handles (11). Pay attention to the position of the doors (8),
two with an opening to the right and one to the left.
L+J/K
8
