Moveis Bechara AMBAR User manual

1
Painel/Panel/Panel 1360 x 1600 x 327mm
ÂMBAR

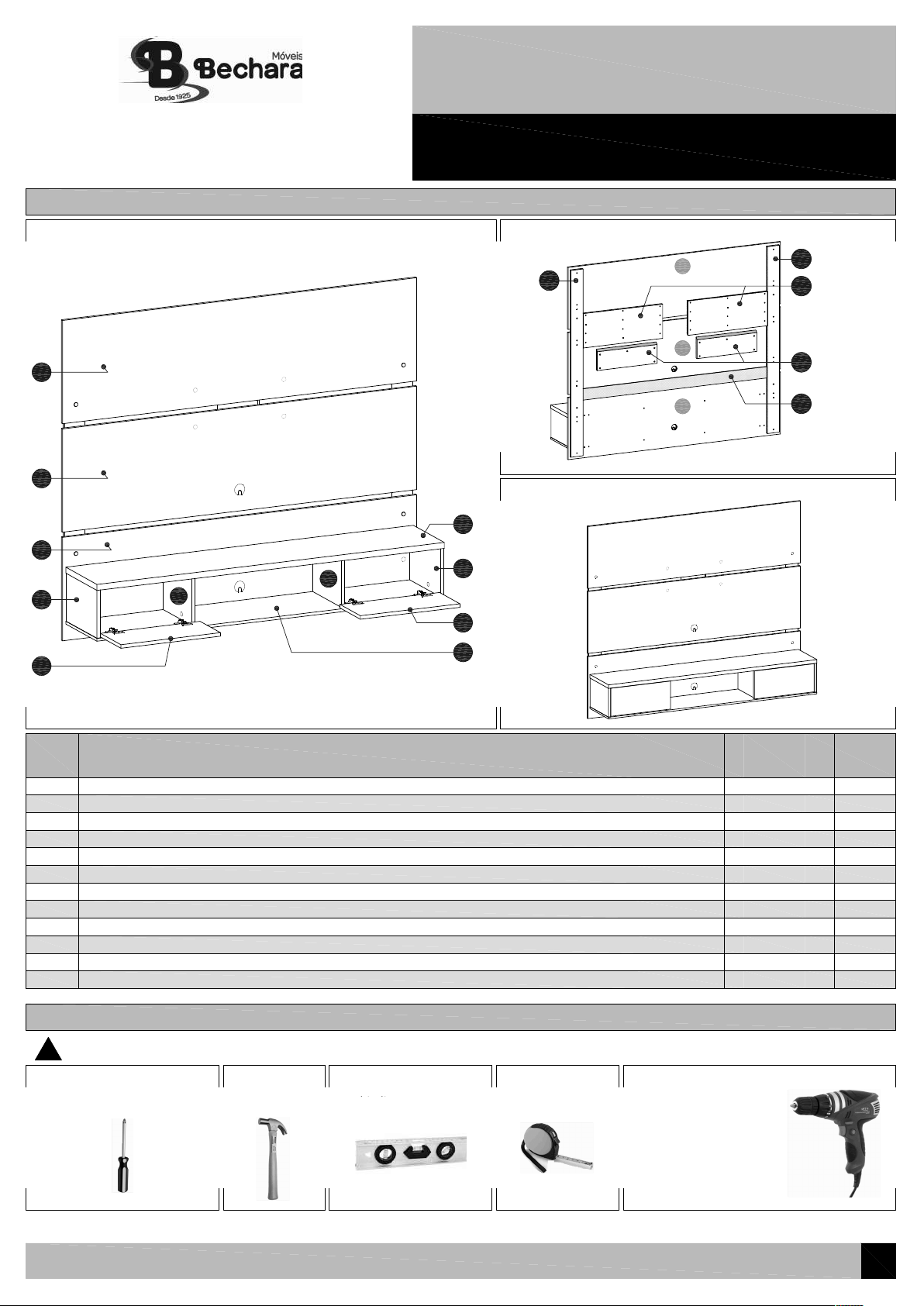

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
Indústria de Móveis Bechara Nassar Eireli.
Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000
17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil
www.moveisbechara.com.br
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 732, Ed. 001 - Jun./2019
.
03
02
01
N.° ID Quantidade
Cantidad
Quantity
Descrição / Descripción / Description
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
Painel inferior / Painel inferior / Lower Panel 1
1600 x 438 x 12
1
1570 x 300 x 25Tampo dos nichos / Panel superior de los nichos / Top Panel of the niches
01
04
06
07
08
02
05
03
09
2
1320 x 92 x 15
Coluna traseira / Columna trasera / Rear Column
10
11
12
Lateral dos nichos / Panel lateral de los nichos / Side Panel of the niches 2
204 x 298 x 15
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
!
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Trena ou fita métrica
Cinta métrica.
Measuring tape.
Martelo comum.
Martillo común.
Simple hammer.
Chave de fenda simples e philips.
Atornillador simples y philips.
Simple and philips screwdriver.
Medidor/Indicador de Nível.
Indicador de nivel.
Level indicator.
Furadeira e Parafusadeira elétrica com ponteiras
fenda phillips e brocas Ø8mm.
Perforadora y Atornillador
eléctrico con puntas phillips
y taladros Ø8mm.
Drilling machine and electric
screwdriver with philips tips
and drills Ø8mm.
VISTA TRASEIRA / VISTA POSTERIOR / REAR VIEW
03
12 Fixação na parede.
Fijación en la pared .
Fixing on the wall .
04
04
02
01
Painel central / Painel central / Middle Panel 1
Painel superior / Painel superior / Upper Panel 1
Placa de fechamento inferior / Placa de cierre inferior / Lower Closure Plate
Barra traseira superior / Barra trasera superior / Upper Rear Bar
1
1389 x 80 x 3
2
600 x 243 x 15
Base dos nichos / Base de los nichos / Base of the niches 1
1570 x 300 x 12
Divisória dos nichos / Partición de los nichos / Partition of the niches 2
204 x 278 x 15
Porta basculante / Puerta basculante / Tilting door 2
450 x 198 x 15
Barra para parede / Barra para pared / Bar for wall 2 450 x 148 x 15
07
08
1600 x 438 x 12
1600 x 438 x 12
06 Fixação atrás do painel.
Fijación detrás del panel .
Fixing behind the panel .
05 Fixação atrás do painel.
Fijación detrás del panel .
Fixing behind the panel .
ASPECTO FINAL / ASPECTO FINAL / FINAL APPEARANCE
08
09
09
10
10
11

2
A
Cavilha Ø6 x 20mm.
Clavija Ø6 x 20mm.
Dowel Ø6 x 20mm.
KIT DE ACESSÓRIOS E PARAFUSOS / KIT DE ACCESORIOS Y TORNILLOS / ACCESSORY AND BOLTS
8 un.
Sachê de cola branca.
Sachet de pegamento.
Glue sachet
1 un.
Parafuso 3,5 x 25mm cab. flangeada phs.
Tornillo 3,5 x 25mm phs.
Bolt 3,5 x 25mm flange head phs.
36 un.
Parafuso 3,5 x 12mm cab. flangeada phs.
Tornillo 3,5 x 12mm phs.
Bolt 3,5 x 12mm flange head phs.
20 un.
100 20 30 40 50
mm
60
!
IMPORTANTE! Verificar as medidas dos parafusos na escala ao lado ou com uma trena antes de aplicá-los nas peças.
iIMPORTANTE! Verificar las medidas de los tornillos en la escala o con una cinta métrica antes de aplicarlos en las partes .
IMPORTANT! Check the measures of the bolts on the scale or with a measuring tape before applying them in parts.
Ler atentamente e considerar todas as instruções antes e durante a montagem e guardar este manual para consultas futuras. São necessárias duas pessoas para a montagem
e a instalação deste produto. Paredes curvas ou com superfícies irregulares não são recomendadas ou podem não possibilitar a instalação do Painel Âmbar, pois comprometem a fixação e
podem acarretar empenamento das peças e até desprendimento e queda do painel. Antes de iniciar a instalação, verificar todas as condições da parede, especialmente quanto à resistência e ao
suporte ao peso e quanto à existência e posição de tubulações hidráulicas, elétricas ou de gás, evitando danos a estas estruturas ao executar os furos. A Móveis Bechara não se responsabiliza
por problemas decorrentes de imperícia, inadequação ou inobservância das devidas recomendações na montagem e instalação de seus produtos por terceiros. O Painel Âmbar é adequado para
fixação de TV dos tipos LCD/LED/Smart de até 65" com peso de até 20kg, desde que observadas as especificações dimensionais e de instalação próprias destes aparelhos. Os suportes e os
parafusos para fixação de TV não estão inclusos no produto Painel Âmbar. Os furos que vierem a ser executados no produto para a fixação de TV ou para quaisquer outras finalidades são de
responsabilidade do cliente/montador/instalador, não cabendo a estes o direito de requerer à Móveis Bechara a substituição do produto, no todo ou em parte, por avarias decorrentes destas
operações ou nos casos em que eventuais trocas de aparelhos acarretarem a necessidade de novos furos ou deixarem aparentes os furos já executados. Não expor o produto diretamente à
luz solar e à umidade. Para limpeza, utilizar flanela seca ou levemente umedecida em água. Não utilizar produtos químicos, abrasivos e solventes.
Pesos máximos recomendados: TV de até 20kg, fixada ao painel; mais até 15kg uniformemente distribuídos nos nichos e prateleiras.
Nunca utilizar qualquer parte do móvel como apoio ou como degrau para escalar o próprio painel ou a parede.
GARANTIA (Brasil): este produto tem garantia de 90 dias contra eventuais defeitos de fabricação, conforme Art. 26, inc. II do Código de Defesa do Consumidor. O direito à assistência técnica
ou à substituição do produto ou de partes dele, dentro do período de garantia, é assegurado desde que observadas as instruções de montagem, instalação e conservação constantes deste
manual e mediante a apresentação da Nota Fiscal de compra. O desgaste natural do móvel e problemas decorrentes de montagem incorreta e de uso inadequado não são cobertos pela garantia.
Lea atentamente y considere todas las instrucciones antes y durante la montaje y guarde este guía del producto para futuras consultas. Se necesitan dos personas para la
montaje y la instalación de esto producto . Paredes curvas o con supeficies irregulares no se recomiendan para la instalación del Panel Âmbar, ya que conduce a la fijación incorrecta y puede
causar deformaciones en las piezas y el desprendimiento y la caída del panel. Antes de iniciar la instalación, verificar todas las condiciones de la pared, sobretodo cuanto a la resisitencia para el
peso y la existencia de lineas hidráulicas, eléctricas o de gas, evitando daños a estas estructuras quando se ejecutar los agujeros. Móveis Bechara no se responsabiliza por poblemas causados
por inexperiencia o por no seguir recomendaciones apropiadas en la montaje y instalación de sus productos por parte de terceros. Panel Âmbar es adecuado para fijación de TV LCD/LED/Smart
de hasta 65 pulgadas con peso de hasta 20 kg, siempre que hayan cumplido con las especificaciones dimensionales y de instalación propias de estos equipos. Soportes y tornillos para la fijación
de TV no están incluídos en el producto Panel Âmbar. Los orifícios que se ejecutarán en el mueble para fijación de la TV o para cualquier otro propósito son de responsabilidad del cliente,
instalador o montador, que no tienen derecho de exigir al fabricante Móveis Bechara la substitución del producto, en su totalidad o en parte, por los daños causados por estas operaciones o
cuando un posible intercambio de equipos o TV implicar en la necesidad de orifícios adicionales o dejar visibles los orifícios ya ejecutados. No exponer los muebles a la luz solar directa y la
humedad. Para limpiar el panel, utilice un paño seco o ligeramente humedecido. No utilizar productos químicos, abrasivos y solventes. Pesos máximos recomendados: TV de
hasta 20 kg, fijada al panel; y más hasta 15 kg distribuidos uniformemente en los niches y repisas. No utilice nunca el panel como soporte o como un escalón para subir el
propio panel o la pared. NO OBSERVAR LAS RECOMENDACIONES DE MONTAJE Y USO PUEDE AFECTAR LA FUNCIONALIDAD Y CONDICIONES DE GARANTÍA .
Read carefully and consider all instructions before and during the assembly and keep this product guide for future reference. Two people are required to assembly and install this
product. Curved walls or uneven surfaces are not recommended or may not allow the installation of the Âmbar Panel, because it leads to incorrect fixation and can cause warping the parts and
to the detachment and fall of the panel. Before starting the installation, check all the conditions of the wall, notably regarding resistance to weight and the existence and position of hydraulic,
electrical or gas lines, avoiding damage to these structures when running holes. The Móveis Bechara not responsible for problems caused by inexperience, inadequancy or failure to follow due
recommendations in the assembly and installation of their products by third parties. The Âmbar Panel is adequate for fixing LCD/LED/Smart TV up to 65 inches with weight up to 20 kg, since
observed the dimensional and installing specifications of the televisions. The supports and bolts for TV are not included in the productÂmbarPanel. The holes that will be executed on the panel
for fixing the TV or other purpose are the responsibility of the customer and the installer or assembler, not leaving it to them the right to require from the Móveis Bechara the replacement
product, in whole or in part, by damage from these operations or where possible exchanging equipment would entail the need for additional holes or leave visible the holes already executed.
To clean, use dry cloth or slightly moistened with water. Do not use chemical and abrasives products and do not expose the furniture to direct sunlight and humidity. Recommended maximum
weights: TV up to 20 kg; and more 15kg evenly distributed in the niches and shelves. Never use any part of the panel as a support or as a step to climb the panel itself or the
wall. FAILURE TO FOLLOW THE RECOMMENDATIONS FOR ASSEMBLY, INSTALLATION AND USE MAY CAUSE FUNCTIONALITY PROBLEMS AND THE LOSS OF THE WARRANTY CONDITIONS.
!
Painel/Panel/Panel 1360 x 1600 x 327mm
ÂMBAR
BCD
Parafuso 4,5 x 25mm cab. chata phs.
Tornillo 4,5 x 25mm cab. plana phs.
Bolt 4,5 x 25mm flat head phs.
6 un.
E
Tapa-furo adesivo (cor principal).
Capa adhesiva (color principal).
Adhesive Cover
(main color).
6 un.
FG
Cavilha Ø6 x 30mm.
Clavija Ø6 x 30mm.
Dowel Ø6 x 30mm.
20 un. H
Parafuso Minifix simples.
Tornillo Minifix simples.
Simple Minifix Bolt.
8 un.
I
Tambor Minifix Ø12mm.
Tuerca Minifix Ø12mm.
Minifix Drum
Ø12mm.
8 un.
Tapa-furo adesivo (cor secundária).
Capa adhesiva (color secundario).
Adhesive Cover
(secondary color).
8 un.
J
Dobradiça Ø26mm Alta c/ Calço 12mm.
Bisagra 26mm Alta con Cuña 12mm.
Hight Hinge 26mm with 12mm Shim.
4 un.
K
Parafuso 4,0 x 14mm cab. chata phs.
Tornillo 4,0 x 14mm cab. plana phs.
Bolt 4,0 x 14mm flat head phs.
16 un.
L
Parafuso 5,0 x 50mm cab. chata phs.
Tornillo 5,0 x 50mm cab. plana phs.
Bolt 5.0 x 50mm flat head phs.
8 un.
M
Bucha plástica 8mm para parede.
Buje de plástico 8mm para pared.
Plastic Bushin 8mm for wall.
14 un.
N
Parafuso 5,0 x 60mm cab. flangeada phs.
Tornillo 5,0 x 60mm phs.
Bolt 5.0 x 60mm flange head phs.
10 un.
O
Parafuso 5,5 x 65mm cab. Ø13mm phs.
Tornillo 5,5 x 65mm cab. 13mm phs.
Bolt 5.5 x 65mm head Ø13mm phs.
4 un.
P
Tampa plástica 13mm.
Capa de plastico 13mm.
Plastic Cover 13mm.
4 un.
Tampa passa-fios Ø40mm plástcio
Capa de plastico Ø40mm.
Plastic
Cover
Ø40mm.
2 un.
QR
70

3
PASSO 1 / PASO 1 / STEP 1
PASSO 2 / PASO 2 / STEP 2
a) Forrar o piso com a isomanta da embalagem, para proteger as peças, e dispor os Painéis (01), (02) e (03) com
a face traseira voltada para cima , verificando corretamente a posição de cada um conforme os furos e o desenho.
Forre el piso con la isomanta de empaque, para proteger las piezas y organizar los Paneles (01), (02) y
(03) con la face posterior hacia arriba, observando correctamente la posición de cada uno de acuerdo
con los orificios y con los deseños.
Line the floor with the foam mantle of the packing to protect the parts and arrange the Panels (01), (02) and
(03) with the rear face upwards , correctly checking the position of each as holes and as the drawing.
b) Posicionar as Colunas traseiras (04) com a face pintada voltada para frente (para os painéis) e fixá-las
nos Painéis (01), (02) e (03): aplicar as cavilhas Ø6 x 20mm (A) com cola (B) e em seguida os
parafusos 3,5 x 25mm (C) nas posições indicadas no desenho.
Posicionar las Columnas traseras (04) con la face pintada hacia delante (para los paneles) y
fijarlas en los Paneles (01), (02) y (03): aplicar las clavijas Ø6 x 20mm (A) con pegamiento
(B) y después los tornillos 3,5 x 25mm (C) en las posiciones indicadas en el deseño.
Place the Rear Columns (04) with the painted face forward (for the panels) and fix them
in the Panels (01), (02) and (03): apply the dowels Ø6 x 20mm (A) with glue (B) and
then the bolts 3.5 x 25mm (C) in the positions shown in the drawing.
03
Face traseira.
Face posterior.
Rear face.
04
02
Face traseira.
Face posterior.
Rear face.
01
Face traseira.
Face posterior.
Rear face.

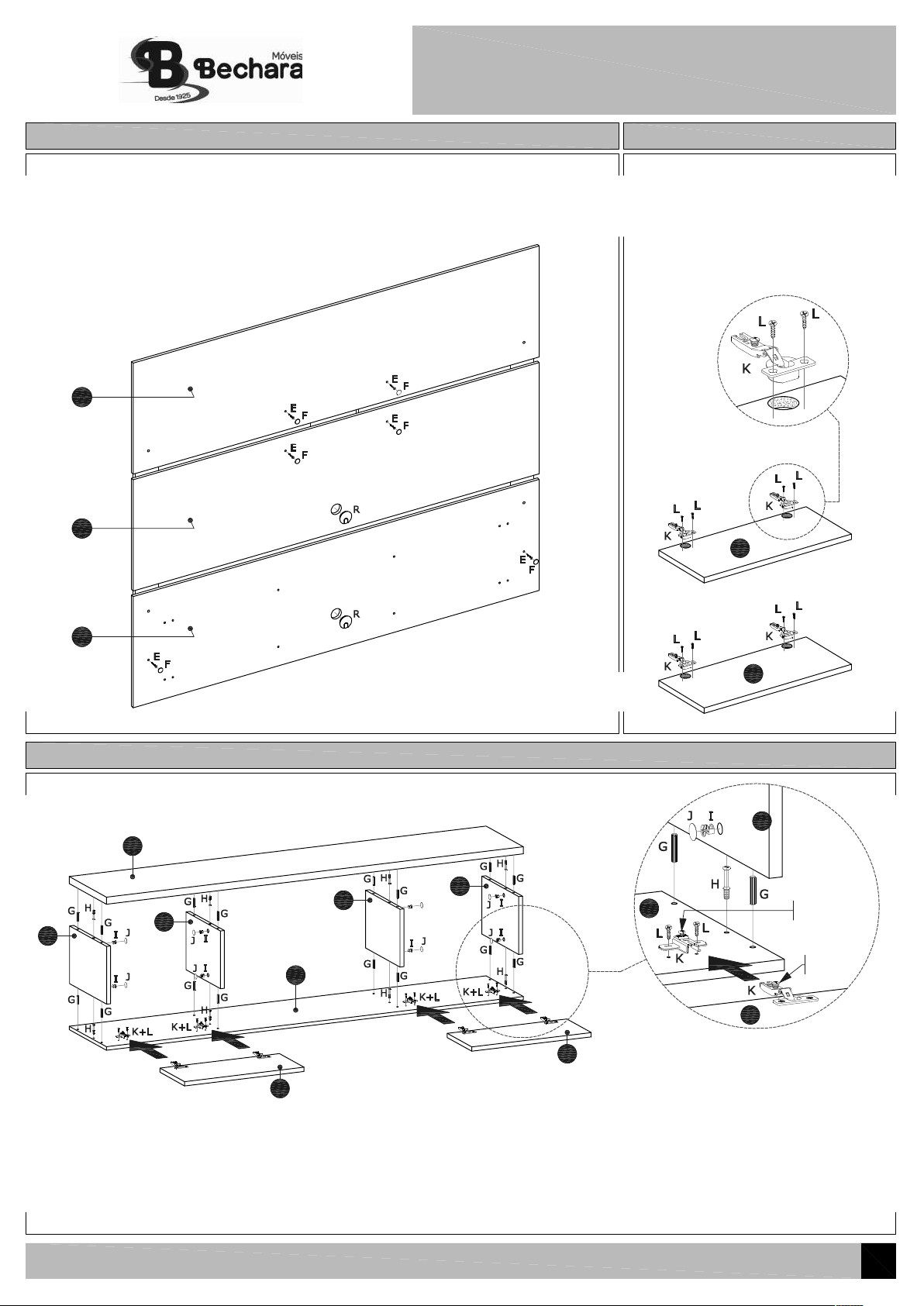

a) Fixar as Barras traseiras superiores (06) atrás dos
Painéis (02) e (03) com parafusos 3,5 x 25mm (C),
nas posições indicadas no desenho e com a borda
chanfrada voltada para baixo e para a frente (para
os painéis).
Fijar las Barras Traseras Superiores (06) detrás
de los Paneles (02) y (03) con tornillos 3,5x25mm
(C) en las posiciones mostradas en el deseño y
con el borde biselado hacia abajo y hacia delante
(para los paneles).
Fix the Upper Rear Bars (06) behind the Panels (02)
and (03) with bolts 3.5 x 25mm (C) in the positions
shown in the drawing and the beveled edge down
and forward (for the panels).
b) Fixar a Placa de fechamento inferior (05) atrás dos
Painéis (01) e (02) com parafusos 3,5 x 12mm (D),
na posição indicada no desenho e com a face pintada
voltada para frente (para os painéis).
Fijar la Placa de cierre inferior (05) detrás de los
Paneles (01) y (02) con tornillos 3,5 x 12mm (D),
en la posición mostrada en el deseño y con la
face pintada hacia delante (para los paneles).
Fix the Lower Closure Plate (05) behind the Panels
(01) and (02) with bolts 3.5 x 12mm (D), in the
position shown in the drawing and with the painted
face forward (for the panels).
01
Face traseira.
Face posterior.
Rear face.
02
Face traseira.
Face posterior.
Rear face.
03
Face traseira.
Face posterior.
Rear face.
06
06
04
04
Painel/Panel/Panel 1360 x 1600 x 327mm
ÂMBAR
Furos coincidentes no painel e na coluna, para posterior
aplicação de parafusos (P) para fixação na parede.
Orifícios coincidentes en el panel y la en columna, para
posterior aplicación de tornillos (P) para fijación en la pared.
Coinciding holes in the panel and column, for later
application of bolts (P) for fixing to the wall.
04
Furos coincidentes no painel e na coluna, para posterior
aplicação de parafusos (P) para fixação na parede.
Orifícios coincidentes en el panel y la en columna,
para posterior aplicación de tornillos (P) para la
fijación en la pared.
Coinciding holes in the panel and column, for
later application of bolts (P) for fixing to the wall.
05

4
PASSO 3 / PASO 3 / STEP 3
03
02
01
PASSO 5 / PASO 5 / STEP 5
PREPARAÇÃO/MONTAGEM DOS NICHOS - PEÇAS (07), (08), (09), (10) E (11):
PREPARACIÓN/MONTAJE DE LOS NICHOS - PIEZAS (07), (08), (09), (10) Y (11) :
PREPARING/ASSEMBLING THE NICHES - PARTS (07), (08), (09), (10) AND (11):
10
08
07
Painel/Panel/Panel 1360 x 1600 x 327mm
ÂMBAR
a) Finalizar a fixação do Painel inferior (01) nas Colunas traseiras (04) e dos Painéis (02) e (03) nas Barras traseiras
superiores (06), aplicando os parafusos 4,5 x 25mm (E) indicados. Depois, aplicar os tapa-furos adesivos (F).
Finalizar la fijación del Panel (01) en las Columnas traseras (04) y de los Paneles (02) y (03) en las
Barras traseras superiores (06) utilizando tornillos (E) indicados. Después, aplicar capas adhesivas (F).
Finish the fastening the Lower Panel (01) to the Rear Columns (04) and the Middle and Upper Panels (02) and (03)
in the Upper Rear Bars (06), using the bolts 4,5 x 25mm (E) indicated in the drawing.
Then, apply the adhesive covers (F).
b) Aplicar as tampas passa-fios (R) no Painel inferior (01) e no Painel central (02).
Insertar las capas (R) en el Panel inferior (01) y en
el Panel central (02).
Insert the plastic cover (R) in the Lower Panel (01)
and in the Middle Panel (02).
PASSO 4 / PASO 4 / STEP 4
PREPARAÇÃO DAS PORTAS (10):
PREPARACIÓN DE LAS PUERTAS (10):
PREPARING THE DOORS (10):
a) Fixar as dobradiças (K) nas duas Portas (10)
com parafusos 4,0 x 14mm (L).
Fijar las bisagras (K) en las dos Puertas (10)
con tornillos 4,0 x 14mm (L).
Fix the hinges (K) in the two Doors (10) with
bolts 4.0 x 14mm (L).
b) Fixar as Laterais (08) e as Divisórias (09) sobre a Base (07) com cavilhas Ø6 x 30mm (G) e dispositivo Minifix (H+I). Ao finalizar a fixação, aplicar os tapa-furos (J).
Fijar Laterales (08) y Particiones (09) en la Base (07) con clavijas Ø6 x 30mm (G) y dispositivos Minifix (H+I). Después, aplicar las capas adhesivas (J).
Fix the Side Panels (08) and the Partitions (09) on the Base (07) with dowels Ø6 x 30mm (G) and Minifix hardware (H+I). At the end, apply the adhesive covers (J).
c) Instalar as Portas (10), encaixando e fixando as dobradiças (K) nos calços metálicos através do parafuso fixador e do parafuso regulador das dobradiças (DETALHE 2).
Instalar Puertas (10), insertando y fijando las bisagras (K) en las cuñas metálicas a través de los tornillos de fijación y ajuste de las bisagras (DETALLE 2).
Install the Doors (10), fitting and fixing the hinges (K) on the metal shims through the fixer and adjustment bolts of the hinges (DETAIL 2).
d) Fixar o Tampo (11) sobre as Laterais (08) e as Divisórias (09) com cavilhas Ø6 x 30mm (G) e dispositivo Minifix (H+I). Ao finalizar a fixação, aplicar os tapa-furos (J).
Fijar el Panel (11) en Laterales (08) y Particiones (09) con clavijas Ø6 x 30mm (G) y dispositivos Minifix (H+I). Después, aplicar las capas adhesivas (J).
Fix the Top Panel (11) on the Side Panels (08) and on the Partitions (09) with dowels Ø6 x 30mm (G) and Minifix hardware (H+I). At the end, apply the adhesive covers (J).
a) Fixar os calços para dobradiças (K) na Base (07) com parafusos 4,0 x 14mm (L).
Fijar las cuñas para bisagras (K) en la Base (07) con tornillos 4,0 x 14mm (L).
Fix the metallic shims for hinges (K) on the Base (07) with bolts 4.0 x 14mm (L).
DETALHE 1
DETALLE 1
DETAIL 1
10
09
09
08
11
Parafuso regulador
Tornillo de ajuste
Adjustment bolt
Parafuso fixador
Tornillo de fijación
Fixer bolt
10
10
10
08
07
DETALHE 2
DETALLE 2
DETAIL 2

5
PASSO 6 / PASO 6 / STEP 6
PASSO 7 / PASO 7 / STEP 7
a) Instalar o nicho [peças (07), (08), (09),
(10) e (11), montadas no PASSO5],
posicionando-o com cavilhas Ø6 x 30mm
(G) e aplicando parafusos 5,0 x 50mm (M)
para fixar a Base (07) e o Tampo (11) no
Painel inferior (01).
Instalar el nicho [partes (07), (08),
(09), (10) y (11) montadas en el
PASO 5], posicionandolo con clavijas
Ø6 x 30mm (G) y aplicando tornillos
5,0 x 50mm (M) para fijar Base (07)
y Panel (11) en el Panel inferior (01).
Installtheniche[parts(07),(08),(09),
(10)and(11),assembledintheSTEP5],
positioningitwithdowelsØ6x30mm(G)
andapplyingbolts5.0x50mm(M)tofix
theBase(07)andtheTopPanel(11)
intheLowerPanel(01).
07
01
11
Painel/Panel/Panel1360x1600x327mm
ÂMBAR
02
03
08
09
10
10
1100mm*
Distância do piso à borda inferior das Barras (12) a serem fixadas na parede.
Distancia desde el piso hasta el borde inferior de las Barras (12) de la pared.
Distance between the floor and lower edge of the Bars (12) fixed to the wall.
200mm
Distância mínima de fixação da Barra (12) para
instalação do Painel junto ao canto de paredes.
Distancia mínima de fijación de la Barra (12) para
instalación del Panel junto a canto de pared.
Minimum fixing distance of the Bar (12) to the
panel installation close to corner walls.
12
ATENÇÃO! Ao marcar a posição e
fixar as Barras (12) na parede,
verificar o nivelamento das peças.
iATENCIÓN! Al marcar la posición y
fijar las Barras (12) en la pared,
asegúrese de la nivelación de las piezas.
ATTENTION! To mark the position and fix
the Bars (12) on the wall, make sure the
leveling of the parts.
300mm
a) Marcar na parede a posição dos furos para fixar as duas Barras (12), conforme
indicado no desenho e utilizando as próprias barras como referência.
*ATENÇÃO! A altura de 1100mm entre piso e borda inferior das Barras (12)
indicada no desenho ao lado, é apenas sugestiva, para instalação
do painel a 450mm do piso, com o Tampo (11) a 760mm de altura.
Marque en la pared la posición de los orifícios para fijar las dos
Barras (12), como se ilustra en el deseño y utilizando las
propias barras como referencia.
*iATENCIÓN! La altura de 1100mm indicada entre el piso y
la borda inferior de las Barras (12) es sólo sugestiva,
para la instalación del panel 450mm arriba del piso y con
el Panel superior de los nichos (11) a 760mm de altura.
Markonthewallthepositionoftheholesforfixingthetwo
Bars(12),asshowninthedrawing,usingthebarsthemselves
asreference.
*ATTENTION! The height of 1100mm fromthefloorandthe
loweredgeoftheBars(12),showninthedrawing, is only
suggestive ,forinstallationofthePanel450mmabovethe
floorandwiththeTopPanel(11)to760mmofheight.
b) Com furadeira e broca Ø8mm (não fornecidas), fazer os furos
na parede, nas posições marcadas.
Con perforadora y taladro Ø8mm (no incluídos), hacer
los agujeros en la pared.
Withdrillingmachineand drillØ8mm(notsupplied),make
theholesinthewall.
c) Aplicar buchas 8mm (N) nos furos da parede e fixar as duas
Barras (12) com a borda chanfrada voltada para cima e para
a parede, aplicando os parafusos Ø5,0 x 60mm (O).
Aplicar bujes 8mm (N) en los orifícios en la pared y fijar
las Barras (12) con el borde biselado hacia arriba y hacia
la pared, aplicando los tornillos Ø5,0 x 60mm (O) .
Applythebushings8mm(N)intotheholesinthewalland
fixthetwoBars(12)withthebevelededgefacingupandto
thewall,applyingtheboltsØ5.0x60mm(O).
ATENÇÃO! Antes de iniciar a instalação do Painel Âmbar, verificar as condições da parede quanto à
resistência ao peso e ao posicionamento de tubulações hidráulicas e elétricas, evitando danos a estas
estruturas ao executar os furos. A Móveis Bechara não se responsabiliza por problemas decorrentes de
imperícia ou inadequação na montagem e instalação de seus produtos por terceiros.
iATENCIÓN! Antes de iniciar la instalación, verificar todas las condiciones de la pared, sobretodo cuanto a la
resisitencia para el peso y la existencia de lineas hidráulicas y eléctricas, evitando daños a estas estructuras
quando ejecutar los agujeros. Móveis Bechara no se responsabiliza por problemas causados por inexperiencia
o por no seguir las recomendaciones en la montaje y instalación de sus productos por terceros .
ATTENTION! Before starting the installation, check all the conditions of the wall, notably regarding resistance and
weight support and the existence and position of hydraulic and electrical lines, avoiding damage to these structures
when running holes. The Móveis Bechara not responsible for problems caused by inexperience, inadequancy or
failure to follow due recommendations in the assembly and installation of their products by third parties.
12

6
PASSO 9 / PASO 9 / STEP 9
a) Com o painel já reencaixado nas Barras (12) na parede
e reposicionado no local de instalação, aplicar os
parafusos 5,5 x 65mm (P) nos quatro pontos indicados,
para a fixação definitiva nas buchas (N) já aplicadas na
parede conforme o PASSO 8.
Con el panel ya anclado en las Barras (12) en la
pared y reposicionado en el lugar de la instalación,
aplicar los tornillos 5,5 x 65mm (P) en los cuatro
puntos indicados, para la fijación definitiva en los
bujes ya aplicados en la pared conforme el PASO 8.
With the panel already anchored in the bars (12) on the
wall and repositioned at the installation site, apply the
bolts 5.5 x 65mm (P) into the four indicated points, for
final fixing to the bushings already applied to the wall
according to STEP 8.
b) Ao finalizar a fixação, aplicar as tampas plásticas (Q)
na cabeça dos quatro parafusos (P).
Al finalizar la fijación, aplicar capas plásticas (Q)
en la cabeza de los cuatro tornillos (P).
At the end of the fixation, apply the pastic covers (Q)
to the head of the four bolts (P).
IMPORTANTE! Para remover o Painel da parede, retirar os 4 parafusos (P)
e movimentá-lo ligeiramente para cima, de modo a desencaixar as bordas
chanfradas das Barras traseiras (06) e (12) fixadas no painel e na parede.
Antes de movimentar o Painel, remover TV ou outros equipamentos que
estejam fixados no painel ou assegurar-se de que o conjunto está seguro,
evitando quedas e danos ao painel e aos equipamentos.
¡IMPORTANTE! Para retirar panel de la pared, retirar os 4 tornillos (P)
y moverlo hacia arriba, para desenganchar los bordes biselados de las
barras traseras (06) y (12) fijadas en el panel y en la pared. Antes de
mover el panel, retirar TV y otros equipos instalados en el panel o
asegurarse de que el conjunto está seguro, evitando caídas y daños .
IMPORTANT! To remove the panel from wall, remove the four bolts (P)
and moving it upwards slightly so as to disengage the beveled edges of the
rear bars (06) and (12) fixed on the panel and the wall. Before moving the
panel, remove TV or other equipment that is fixed on the panel or ensure
that the entire set is safe, preventing falls and damage to the products .
PASSO 8 / PASO 8 / STEP 8
Painel/Panel/Panel 1360 x 1600 x 327mm
ÂMBAR
a) Com o painel já montado, encaixar as Barras traseiras
superiores (06) fixadas atrás do painel nas Barras (12)
fixadas na parede.
Con el panel ya montado, encajar las Barras
traseras superiores (06) fijadas detrás del panel
en las Barras (12) fijadas en la pared.
With the panel already assembled, fit the Upper Rear
Bars (06) fixed behind the panel in the Bars (12)
fixed on the wall.
b) Com o Painel já posicionado/encaixado nas Barras (12),
marcar na parede a posição dos quadro furos para aplicar
as buchas (N), conforme indicado no desenho.
Con el Panel ya posicionado/encajado en las
Barras (12), marcar en la pared la posición de los
cuatro agujeros para aplicar bujes (N), como se
indica en el deseño.
With the Panel already positioned/fitted on the Bars (12),
mark the position of the four holes on the wall to apply
the bushings (N), as indicated in the drawing.
c) Remover o Painel e, com furadeira e broca Ø8mm (não
fornecidas), furar a parede nas 4 posições marcadas.
Retirar el Panel y, c on perforadora y taladro Ø8mm
(no suministrados), perforar la pared en las cuatro
posiciones marcadas.
Remove the Panel and, with drilling machine and drill
bit Ø8mm (not supplied), drill the wall into the four
marked positions.
d) Aplicar buchas 8mm (N) nos quatro furos na parede e
reposicionar o Painel no local de instalação.
Aplicar bujes 8mm (N) en los cuatro orifícios en
la pared y volver a colocar el Painel en el lugar de
instalación.
Apply the bushings 8mm (N) into the four holes in the
wall and replace the Panel at the installation site.
12
Fixadas na parede.
Fijadas en la pared .
Fixed on the wall.
06
Fixada atrás do painel.
Fijada detrás del panel.
Fixed behind the panel.
03
02
09
01
09
08
08
07
11
10
10
03
02
01
09
09
08
08
07
11
10
10
