8021/9021 - APARADOR 1 GAVETA
Antes de montar o móvel leia atentamente o manual de montagem!
1) Antes de iniciar a montagem, separar todas e peças e ferragens, conferindo a quantidade de cada item;
2) Ao separar as peças, cuide para não danificá-las;
3) O móvel deverá ser montado deitado. Utilize a embalagem para proteger o móvel e o chão;
4) Siga rigorosamente o passo a passo de montagem;
5) Sugere-se que a montagem seja feita por montador profissional.
1) Montador, é fundamental para a estrutura do móvel que a montagem seja feita seguindo este manual;
2) Após iniciar a montagem, evite encostar as peças nas paredes;
3) Cuide para não danificar as peças no processo de montagem, pois estas não serão repostas como assistência técnica;
4) Após o término da montagem, limpe o móvel com um pano seco. Deixe o ambiente limpo e organizado;
5) Entregue este manual e seu cartão para o cliente;
1) Ao ser alocado o móvel na posição desejada, certifique que tudo está funcionando perfeitamente;
2) Para fazer a limpeza do seu produto utilize apenas pano seco, sem uso de produtos abrasivos, solventes ou amoníacos;
3) Não utilizar óleos ou cera para dar brilho ao móvel;
4) Para movimentar o móvel é importante levantá-lo,pois arrastá-lo poderá causar avarias estruturais;
5) Evitar a exposição à luz solar e umidade;
6) Móvel para ambiente interno;
7) A cor do produto poderá ter variações depois de algum tempo, isto é natural devido as alterações climáticas;
8) Guarde este manual para, caso for necessário, fazer a solicitação de assistência.
Antes de armar los muebles, lea atentamente el manual de montaje!
Before assembling the furniture read carefully the assembly manual!
1) Antes de comenzar el ensamblaje, separe todas y partes
y hardware, verificando la cantidad de cada artículo;
2) Al separar las partes, tenga cuidado de no dañar ellos;
3) Los muebles deben montarse acostados. Utilizar el embalaje para proteger los muebles y el piso;
4) Siga estrictamente el montaje paso a paso;
5) Se sugiere que el montaje se realice por ensamblador profesional.
1) Before starting assembly, separate all and parts and hardware, checking the quantity of each item;
2) When separating the parts, be careful not to damage them;
3) The furniture should be mounted lying down. Use thepackaging to protect the furniture and the floor;
4) Strictly follow the assembly step by step;
5) It is suggested that the assembly be done by assembler professional.
1) Ensamblador, es fundamental para la estructura de los muebles.que el montaje se realiza siguiendo este manual;
2) Después de comenzar el ensamblaje, evite tocar las piezas en las paredes;
3) Tenga cuidado de no dañar las partes en el proceso de montaje ya que no se restablecerán
4) Después de completar el ensamblaje, limpie el gabinete con
Un paño seco. Deje el ambiente limpio y organizado;
5) Entregue este manual y su tarjeta al cliente;
1) Assembler, is fundamental to the structure of the furniture that the assembly is done following this manual;
2) After starting assembly, avoid touching the parts.on the walls;
3) Be careful not to damage the parts in the process of assembly as they will not be reset as
4) After assembly is complete, clean the cabinet with a dry cloth. Leave the environment clean and organized;
5) Deliver this manual and your card to the customer;
1) Al colocar los muebles en la posición deseada, asegúrese de que todo funcione perfectamente;
2) Para limpiar su producto use solamente paño seco, sin uso de abrasivos, disolventes o amoniaco;
3) No use aceites o cera para hacer brillar los muebles;
4) Para mover los muebles es importante levantarlos, arrastrarlo puede causar daños estructurales;
5) Evitar la exposición a la luz solar y la humedad;
7) El color del producto puede variar después alguna vez esto es natural debido a los cambios cambio climático;
8) Guarde este manual si es necesario.Haga la solicitud de asistencia.
make sure everything is working perfectly;
dry cloth, no use of abrasives, solvents or ammonia; 3) Do not use oils or wax to shine the furniture;
dragging it may cause structural damage; 5) Avoid exposure to sunlight and moisture;
some time this is natural due to the changes climate change;
make the request for assistance.
CERTIFICADO DE GARANTIA
A garantia do produto segue normas legais e contratuais (90 dias) e inicia-se a partir da emissão
da nota fiscal de compra. A garantia cobre somente defeitos de fabricação. Deve-se verificar
se a montagem foi feita corretamente, pois este é o momento ideal para detectar qualquer
problema de fabricação.
GUARANTEE CERTIFICATE
Product warranty follows legal and contractual rules (90 days) and starts from the issuance of the purchase
invoice. The warranty covers only manufacturing defects. Must check if the assembly was done correctly
as this is the time ideal for detecting any manufacturing problem.
La garantía del producto sigue las normas legales y contractuales (90 días)y comienza con la emisión
de la factura de compra. La garantía cubre solo defectos de fabricación. Uno debe verificar
si el montaje se realizó correctamente, porque este es el momentoIdeal para detectar cualquier
CERTIFICADO DE GARANTÍA
problema de fabricación.

5A 5B
06
10
09
08
07
5B 5A
11
120 min
Informações Importantes
Nº Código Descrição Qtde
0 183-22 KIT FERRAGEM 8021 KIT HARDWARE HARDWARE KIT 1
1 257-2 LATERAL GAVETA 245 X 102 X 14 CAJÓN LATERAL SIDE DRAWER 2
2 184-7 FRENTE GAVETA 351 X 102 X 36 CAJÓN DELANTERO FRONT DRAWER 1
3 187-7 FUNDO GAVETA 336 X 232 X 2,5 FONDO CAJÓN DRAWER BACKGROUND 1
4 258-3 TRASEIRO GAVETA 323 X 102 X 14 CAJÓN TRASERO REAR DRAWER 1
5A 264-3 PE 810 X 53 X 53 (TOPO SEM FURO) PIE SIN AGUJERO FOOT WITHOUT HOLE 2
5B 264-0 PE 810 X 53 X 53 (TOPO COM FURO) PIE CON AGUJERO FOOT WITH HOLE 2
6 263-0 SAIA LATERAL 215 X 210 X 17 FALDA LATERAL SIDE SKIRT 2
7 143-8 CORREDICA LATERAL 211 X 55 X 20 DESLIZAMIENTO SIDE SLIDE 2
8 263-2 SAIA FRONTAL 395 X 210 X 18 FALDA DELANTERA FRONT SKIRT 1
9 263-1 SAIA TRASEIRA 395 X 210 X 17 FALDA TRASERA REAR SKIRT 1
10 201-8 MESA 530 X 350 X 26 MESA TABLE 1
11 217-15 PRATELEIRA 395 X 290 X 18 PRATELERA SHELF 1
8021/9021 - Aparador 01 gaveta
02 01
04
03
01
CUIDAR NUMERAÇÃO PEÇAS

01 02
03 04 05
D
07
A
07
G
G
2X
5A
5B
06
A
AD
2X
2X
> Peça 06: Montar as cavilhas e os dispositivos trapézios, observando o detalhe; montar 2 peças;
> Peça 07: Montar as cavilhas. Montar 2 peças;
> Peças 08 e 09: Montar as cavilhas e os dispositivos trapézios, observando o detalhe
> Encaixar as peças 5A e 5B na peça 06 e fixar
com o parafuso indicado;
> Colocar a haste do Minifix (G). Atentar para
que ela fique para o mesmo lado dos trapézios;
> Repetir o passo.
> Colocar a peça 07 na posição e fixá-la com
a ferragem indicada.
> Repetir o passo com a outra montagem
feita na etapa anterior.
> Encaixar as peças 08 e 09 e fixá-las com a
ferragem indicada. > Colocar a peça 10 e apertar o tampor até a
peça ficar firme.
D
F
D06
FD
D09
FD
D08
A
08
09
A
10
H

06 07
08
09
03

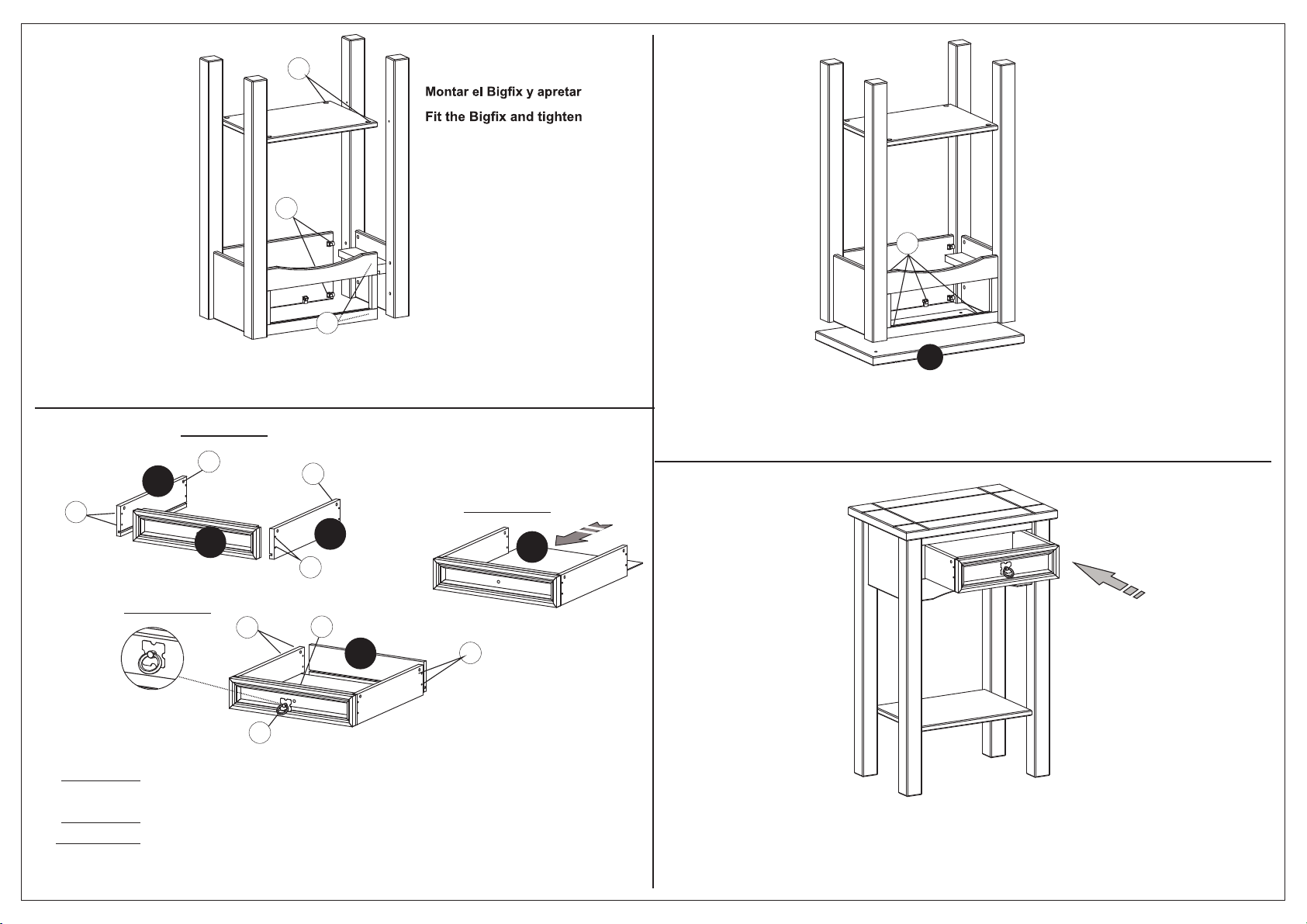

> 1º Passo: Montar as peças 01 na peça 02, usando ferragem indicada;
deixar a cavilha alinha com o lado de fora da lateral de gaveta;
> 2º Passo: Encaixar a peça 03 no friso ;
> 3º Passo: Montar a peça 04 usando a ferragem indicada e após montar
o puxador, observando o detalhe (argola e chapa por fora e parafuso de
dentro pra fora)
B
B
E
C
04
1º Passo
2º Passo
3º Passo
B
B
01
01
02
DD
> Acrescentar a outra montagem da etapa 2 com a etapa anterior
e repetir a fixação, utilizando-se da ferragem indicada. > Encaixar a peça 11 nas cavilhas da peça 5B, e fixar com a ferragem
indicada.
> Encaixar a gaveta no local;
> Empurrar as cavilhas para que fiquem alinhadas com a parte
interna da lateral de gaveta. Essa ação fará com que a gaveta
não saia totalmente para fora quando aberta, evitando a queda;
A
11
A
A
H
