Mr. Blacksmith 9009432 User manual

1/4”Impact Driver
Owner’s Manual
WARNING: Read carefully and understand all ASSEMBLY AND OPERATION
INSTRUCTIONS before operating. Failure to follow the safety rules and other basic safety
precautions may result in serious personal injury.
9009432
READ & SAVE THESE INSTRUCTIONS

Intended Use
The machine is intended for driving in and loosening screws and bolts as well as for
tightening and loosening nuts within the respective range of dimension.
Technical Specifications
Property
Specification
Battery Rating
20V / 2.0 Ah
Battery Type
Li-ion
Rated Speed
0 - 2900 RPM
Impact Rate
0 - 3300 BPM
Maximum Torque
1300 in-lb.
Chuck Size
1/4" Hex
Important Safety Information
⚠WARNING
Read and understand all instructions. Failure to follow all instructions may result in
serious injury or property damage.
The warnings, cautions, and instructions in this manual cannot cover all possible
conditions or situations that could occur. Exercise common sense and caution when using
this tool. Always be aware of the environment and ensure that the tool is used in a safe
and responsible manner.
Do not allow persons to operate or assemble the product until they have read this manual
and have developed a thorough understanding of how it works.
Do not modify this product in any way. Unauthorized modification may impair the function
and/or safety and could affect the life of the product. There are specific applications for
which the product was designed.
Use the right tool for the job. DO NOT attempt to force small equipment to do the work of
larger industrial equipment. There are certain applications for which this equipment was
designed. This product will be safer and do a better job at the capacity for which it was
intended. DO NOT use this equipment for a purpose for which it was not intended.
Industrial or commercial applications must follow OSHA requirements.

Functions
Operating Instructions
Tool Set Up
TO PREVENT SERIOUS INJURY FROM ACCIDENTAL OPERATION:
Make sure that the Trigger is in the off-position and remove its Battery Pack before
performing any procedure in this section.
Battery Charging
Charge battery after unpacking and before using this tool. Follow instructions included with
battery charger.
Attaching/Removing Accessories
CAUTION! Only use 1/4" hex shank bits designed for impact use. Verify bit fits the Chuck
precisely before use.
1. Pull Collar forward and insert an appropriate impact-rated accessory (sold separately) into
the hex drive Chuck. Pull on bit to ensure it is secure.
SETUP

2. To remove, pull Collar forward, remove bit from Chuck and then release Collar.
Attaching Belt Clip
Attach Belt Clip to Handle using supplied Screw. Clip may be attached to either side.
General Operating Instructions
1.Make sure that the Trigger is in the off-position, then attach the Battery Pack.
2. Insert an appropriate impact-rated accessory (sold separately) into the driver.
3. Set Direction Switch.
Forward: Push Switch in on right side (arrow pointing forward) for clockwise rotation.
Reverse: Push Switch in on left side (arrow pointing backward) for counter-clockwise rotation.
Trigger Lock: Push Switch to the center to lock the Trigger.
CAUTION! Set Direction Switch to center Trigger Lock position during set up,
when changing bits or when tool is idle.
OPERATION

Install bit and select direction of rotation.
NOTICE: Do not change direction of rotation while Chuck is rotating. Wait until
Chuck has come to a complete stop before changing direction.
Press Trigger to start the tool. The Work Lights will turn on when Trigger is
pressed and turn off a few seconds after Trigger is released.
The tool has variable speed. To increase speed, apply more pressure to Trigger.
To decrease speed, lessen pressure on Trigger.
Tighten or loosen the fastener(s) as required.
Note: The amount of actual torque will vary depending on the cleanness and
condition of the threads and other factors. If tightening critical components,chase
threads before assembling components and check the actual torque applied to the
fastener with a mechanical torque wrench (not supplied).
When finished using the Impact Driver, release Trigger and center Direction Switch
to lock Trigger.
To prevent accidents, turn off the tool and remove its Battery Pack after use. Clean, then
store the tool indoors out of children’s reach.
Troubleshooting
Use the table below to troubleshoot problems before contacting service personnel or your
local dealer. If the problem continues after troubleshooting, call your local dealer for
assistance.

Failure
Possible Cause
Corrective Action
Tool will not
start.
Battery Pack not properly
connected.
Remove Battery Pack, make sure
there are no obstructions, clean
battery contacts on tool, reinsert
the Battery Pack according to its
shape (it should only fit one way),
and
press firmly until the Battery Pack
locks in place.
Battery Pack not properly
charged.
Make sure Charger is
connected and operating
properly. Give enough time
for Battery Pack to recharge
properly.
Battery Pack not properly
charged.
Dispose of old Battery
Pack properly or
recycle. Replace
Battery Pack.
Internal damage or wear. (Carbon
brushes or Trigger, for example.)
Have technician service tool.
Tool operates
slowly.
Forcing tool to work too fast.
Allow tool to work at its own rate.
Battery Pack wearing out.
Dispose of old Battery Pack
properly or recycle. Replace
Battery Pack.
Performance
decreases over
time.
Carbon brushes worn or damaged.
Have qualified technician replace
brushes.
Excessive
noise or
rattling.
Internal damage or wear. (Carbon
brushes or bearings, for example.)
Have technician service tool.
Overheating.
Forcing tool to work too fast.
Allow tool to work at its own rate.
Blocked motor housing vents.
Wear ANSI-approved safety
goggles and NIOSH-approved
dust mask/respirator while blowing
dust out of motor using
compressed air.

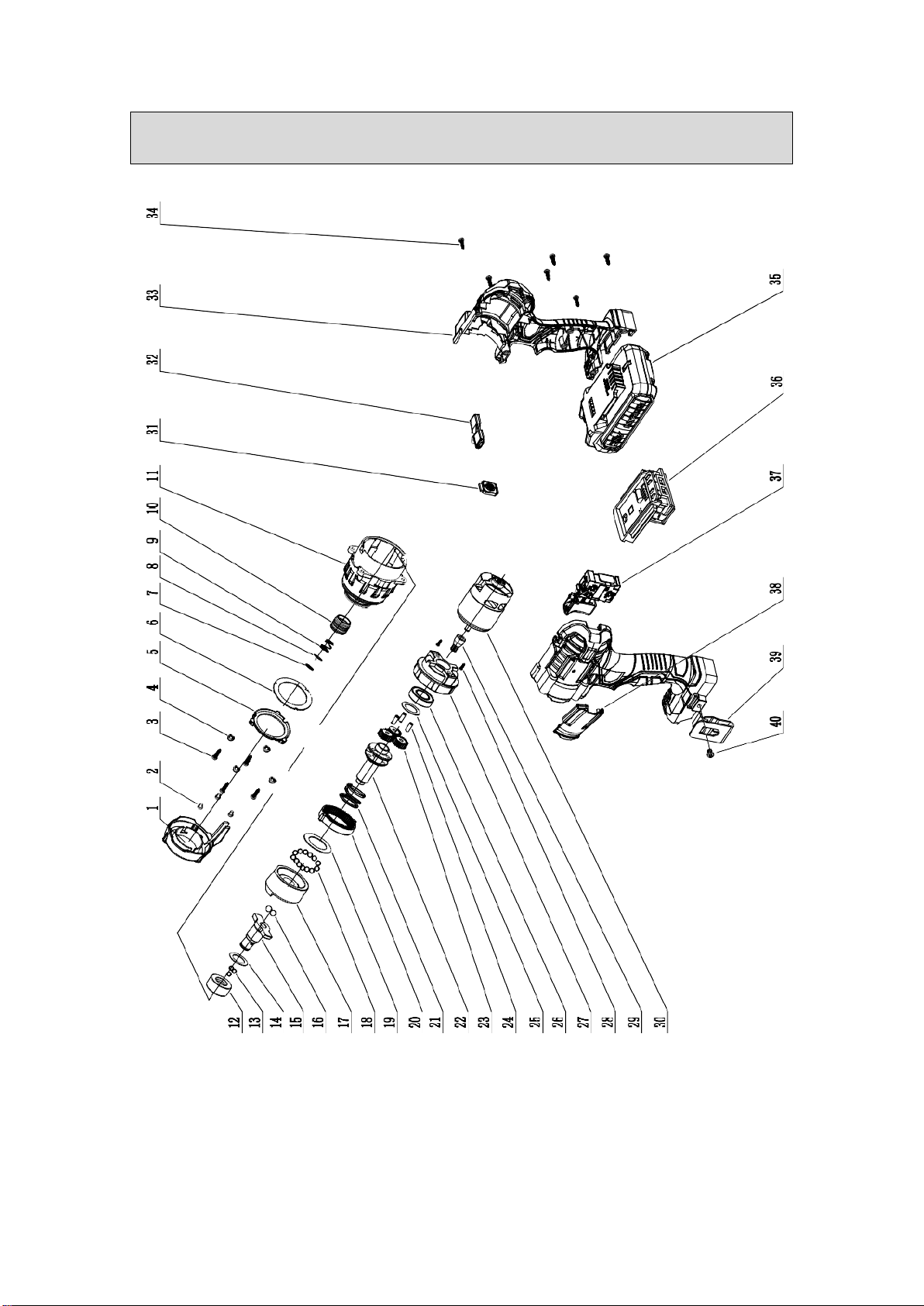

Parts Diagram

Parts List
Part No.
Description
Quantity
Part
No.
Description
Quantity
1
Shield
1
21
Spring
1
2
Screw
3
22
Main Shaft
1
3
Screw
4
23
Planetary Gear
3
4
Spring Washer
4
24
Pin
3
5
Transparent Cover
1
25
Spacer
1
6
LED Circuit Board
1
26
Bearing
1
7
Jump Ring
1
27
Rear Motor Cover
1
8
Spacer
1
28
Screw
2
9
Spring
1
29
Motor Gear
1
10
Collar
1
30
Motor
1
11
Aluminum Shell
1
31
Rear Block
1
12
Shaft Sleeve
1
32
Push Rod
1
13
Steel Ball
3
33
Housing
1
14
Spacer
1
34
Screw
9
15
Output Shaft
1
35
20 V Battery Pack
1
16
Steel Ball
2
36
Battery Terminal
1
17
Impact Block
1
37
Switch Assembly
1
18
Steel Ball
20
38
Nameplate
1
19
Spacer
1
39
Belt Clip
1
20
Inner Gear Ring
1

Distributed by
FORCOME (SHANGHAI) CO., LTD
SOUTH SIZHUAN ROAD,SHANGHAI 201612
MADE IN CHINA

1/4”Perceuse d’Impact
Mode d’emploi
AVERTISSEMENT : Lisez attentivement et comprenez toutes les INSTRUCTIONS de
l’assemblage et de fonctionnement avant d’utilisation. Le non-respect des règles de sécurité
et d'autres précautions de base pouvait entraîner de graves blessures corporelles.
9009432
LISEZ ET CONSERVEZ CES INSTRUCTIONS

Usage prévu
La machine est conçue pour presser et desserrer les vis et les boulons ainsi que pour serrer
et desserrer les écrous n’importe quelles dimensions.
Spécifications techniques
Propriété
Spécification
Puissance de la batterie
20V / 2.0 Ah
Type de batterie
Lithium
Vitesse nominale
0 - 2900 RPM
Taux d'impact
0 - 3300 BPM
BPM
1300 in-lb.
Torsion maximal
1/4" Hexagonal
Informations importantes sécuritaire
⚠AVERTISEEMENT
Lire et comprendre toutes les instructions. Le non-respect de toutes les instructions
pouvait entraîner des blessures graves ou des dommages matériels.
Les avertissements, précautions et instructions dans ce manuel ne couvrent pas toutes
les situations possibles. Veuillez utiliser cet outil avec bon sens et prudence. Soyez
toujours attentif à l'environnement et assurez-vous que les outils sont utilisés de façon
sécuritaire et responsable.
Le personnel n'est pas autorisé à opérer ou à assembler le produit tant que ce manuel n'a
pas été lu et que le contenu n'a pas été bien compris.
Ne pas modifier ce produit en aucun cas. Les modifications non autorisées peuvent nuire
au fonctionnement et / ou à la sécurité et peuvent affecter la durée de vie du produit. La
conception du produit a pour but des applications spécifiques.
Utiliser les outils appropriés. NE PAS essayer de forcer les petits équipements à travailler
sur de grands équipements industriels. Cet appareil est conçu pour certaines
applications. Ce produit sera plus sécuritaire et fonctionnera mieux à sa capacité prévue.
Ne pas utiliser cet équipement à des tâches imprévues.
Les applications industrielles ou commerciales doivent être conformes aux exigences de
l'OSHA.

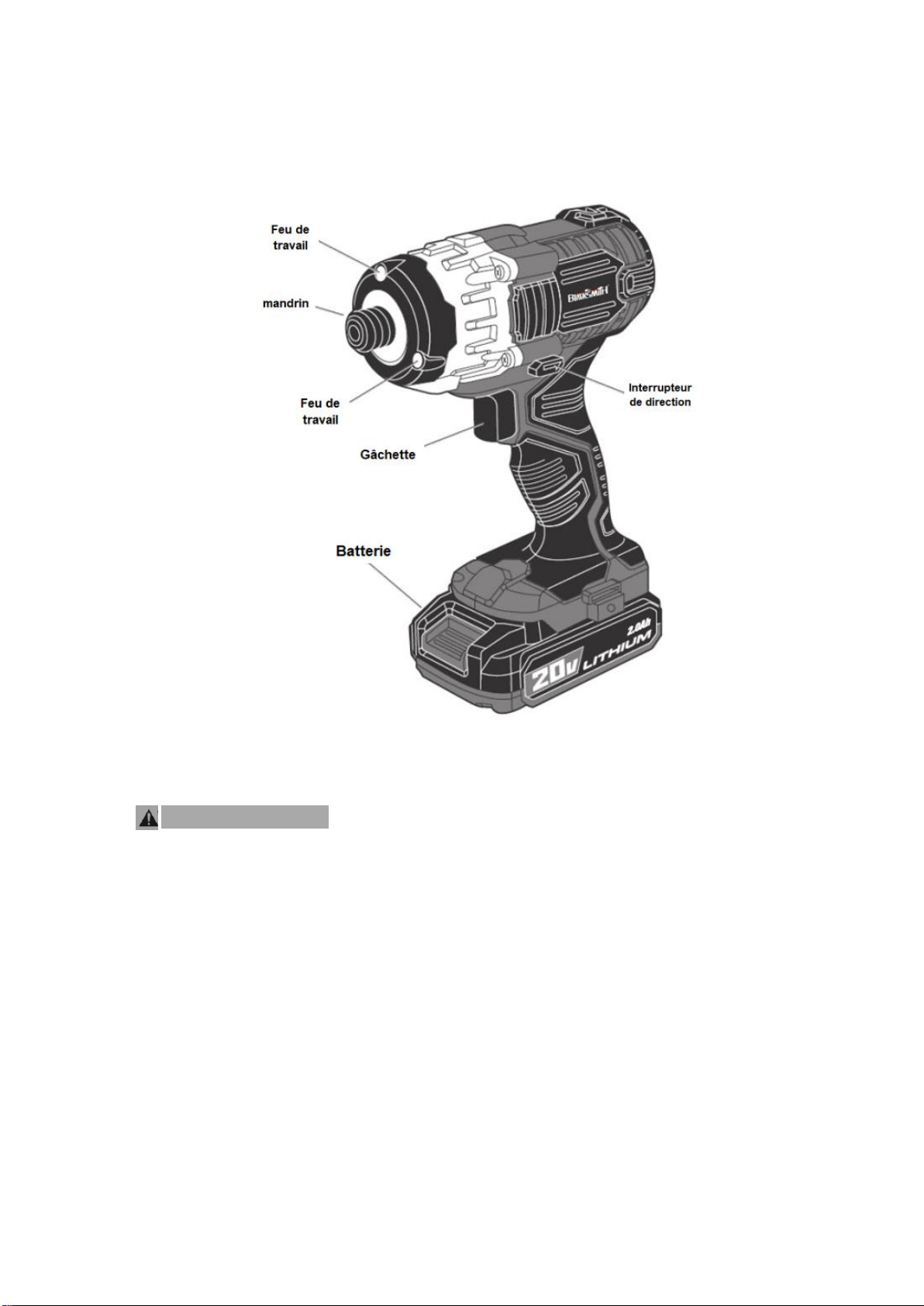

Fonctions
Instructions de l’opération
Réglage de l’outil
AVERTISSEMENT
POUR PRÉVENIR LES PLESSURES GRAVES CAUSÉES PAR UNE OPÉRATION
ACCIDENTELLE:
Avant d'effectuer les étapes de cette section, veuillez assurer que le gâchette est en position
OFF et retirez la batterie.
Charge de la Batterie
Chargez la batterie après le désemballage avant d'utiliser cet outil. Respecter les instructions
fournies avec le chargeur de batterie.
Fixation / Démontage des Accessoires
PRÉCAUTION! N'utilisez que des forets hexagonale de 1/4" conçus pour l'impact. Assurez-
vous que le foret s'adapte bien au mandrin avant utilisation.

Tirez le collier vers l'avant et insérez un accessoire résistant aux chocs approprié (vendu
séparément) dans le mandrin de perceuse hexagonale. Tirez le foret pour assurer qu'il est
solide.
3. Pour démonter, tirez le collier vers l'avant, démontez le foret du mandrin et relâchez le collier.
Fixer le Pince àCeinture
Attachez le Pince àla Poignée en utilisant la Vis fournie. Le pince peut être fixés de chaque
côté.
Instructions générales d’opération
1. Veuillez assurer que la gâchette est en position OFF et montez la batterie.
2. insérez un accessoire résistant aux chocs approprié (vendu séparément) dans la
perceuse .
3. Réglez l'interrupteur de direction.
Vers l'avant : appuyez l'interrupteur vers la droite (Direction de la flèche) pour tourner dans le
sens des aiguilles.
Inverse : appuyez sur l'interrupteur vers la gauche (Derrière de la flèche) pour tourner dans
le sens contraire.
Verrouillage de gâchette : appuyez sur l'interrupteur au milieu pour verrouiller la gâchette .
PRÉCAUTION ! Régler l'interrupteur de direction àla position de verrouillage de la
gâchette central pendant le réglage, quand le remplacement du foret ou lorsque
l’appareil est inactif.

Installez le foret et sélectionnez la direction de rotation.
REMARQUE : Ne changez pas la direction de rotation lorsque le mandrin tourne.
S’attendre jusqu’au mandrin s’arrête complètement avant de changer de direction.
Appuyez sur gâchette pour démarrer l'outil. Le feu de travail s'allume lorsque la gâchette est
pressée et s'éteignent lorsque la gâchette est relâchée pendant quelques secondes.
La vitesse de l'outil est variable. Pour augmenter la vitesse, appliquer plusieurs fois sur la
gâchette. Pour réduire la vitesse, réduire la pression sur la gâchette.
Serrer ou desserrer les attaches au besoin.
Remarque : La torsion réelle dépend de la propretéet de l'état du filet et d'autres facteurs. Si
pour serrer les composantes importantes, les filets doivent être vérifiéavant l'assemblage des
composantes et la torsion réel appliquée aux attaches doit être vérifiéàl'aide d'une cléde
torsion mécanique (non fournie).
Après avoir utiliséla perceuse d'impact, relâchez la gâchette et l'interrupteur de direction
central pour verrouiller la gâchette .
Pour éviter les accidents, veuillez éteindre l'outil après utilisation et démonter la batterie.
Nettoyer et entreposer les outils dans une pièce hors de la portée des enfants.
Dépannage
Veillez référer le tableau ci-dessous pour résoudre le problème avant de contacter le
personnel de service ou le distributeur local. Si le problème existe encore après le
dépannage, appelez votre distributeur local pour l'aide.

Panne
Cause possible
Mesures correctives
L'outil ne
démarre pas.
La batterie n'est pas correctement
connectée.
Démonter la Batterie, s'assurer
qu'il n'y a pas d'obstruction,
nettoyer les contacts de la batterie
sur l'outil, réinsérer la batterie
selon sa forme (installation
unidirectionnelle seulement), et
appuyez fortement
jusqu'àce que la batterie se
verrouille.
La batterie n'est pas
correctement chargée.
Veuillez assurer que le
chargeur est connectéet
fonctionne correctement.
Donner suffisamment de
temps àla batterie pour
charger correctement.
La batterie n'est pas
correctement chargée.
Traiter correctement la
batterie usagée ou la
recycler. Remplacer la
batterie.
Dommages internes ou usure.(par
exemple, brosse de carbone ou
gâchette
Utiliser des outils de service aux
techniciens.
L'outil fonctionne
lentement.
L'outil de force fonctionne trop vite.
Permet aux outils de fonctionner àleur
propre vitesse.
La Batterie est usée.
Traiter correctement la batterie
usagéou la recycler. Remplacer la
batterie.
Performances
diminuent avec
le temps
Brosse de carbone est usée ou
endommagée.
Remplacer la brosse par un technicien
qualifié
Bruit excessif ou
clic.
Dommages internes ou usure.(par
exemple, brosse de carbone ou palier.)
Utiliser des outils de service aux
techniciens.
Surchauffe
L'outil de force fonctionne trop vite.
Permet aux outils de fonctionner àleur
propre vitesse.
Trou d’aération du boîtier du moteur
est bloqué.
Porter des lunettes de sécurité
approuvées par ANSI et un
masque/respirateur approuvépar

NIOSH lors de l'utilisation de
compresseur de l'air pour souffler la
poussière du moteur.
Diagramme des parties

Liste des parties
No. de
partie
Description
Quantité
No. de
partie
Description
Quantité
1
Bouclier
1
21
Ressort
1
2
Vis
3
22
Axe principal
1
3
Vis
4
23
Engrenage plan
étaire
3
4
Rondelle àressort
4
24
Clou
3
5
Couvercle transparent
1
25
Rondelle
1
6
Panneau de circuit LED
1
26
Palier
1
7
Circlip
1
27
Couvercle du
moteur arrière
1
8
Rondelle
1
28
Vis
2
9
Ressort
1
29
Engrenage de
moteur
1
10
Cercle
1
30
Moteur
1
11
Boîtier en aluminium
1
31
Bloc arrière
1
12
Douille d’axe
1
32
Axe poussé
1
13
Boule d'acier
3
33
Coque
1
14
Rondelle
1
34
Vis
9
15
Axe de sortie
1
35
20 V Batterie
1
16
Boule d'acier
2
36
Terminal de
batterie
1
17
Bloc d'impact
1
37
Assemblage de
l’Interrupteur
1
18
Boule d'acier
20
38
Plaque
1
19
Rondelle
1
39
Pince àceinture
1

No. de
partie
Description
Quantité
No. de
partie
Description
Quantité
20
Cercle d’engrenage inté
rieur
1

Distribuépar
FORCOME (SHANGHAI) CO., LTD
RUE DU SUD DU SIZHUAN, SHANGHAI 201612
FABRIQUE EN CHINE
