MTD AutoDrive 600 series User manual

ILLUSTRATED PARTS MANUAL/
MANUEL DE PIÈCES DÉTACHÉES
IMPORTANT:
READ SAFETY RULES AND
INSTRUCTIONS CAREFULLY BEFORE
OPERATING EQUIPMENT.
IMPORTANT:
LISEZ ATTENTIVEMENT LES RÈGLES
DE SÉCURITÉ ET LES INSTRUCTIONS
AVANT DE METTRE EN MARCHE LA MACHINE.
AutoDrive™ Lawn Tractor — 600 Series
Tracteur de pelouse AutoDrive™ - Séries 600
PRINTED IN U.S.A. MTD Products Ltd., P. O. Box 1386, KITCHENER, ONT. N2G 4J1 769-03166
IMPRIMÉ AUX ÉTATS-UNIS 03.27.07

2
24
21
16
29
32
1
20
5
15 26
36
28 31
22
4
30
33
2
27
34
35
A
A
14
28
32
13
23
2
12
8
9
2
7
10
1
11
6
3
38
2
5
4
17
4
25
18
17
137
19
39
Style T

3
NOTE: Tractor features vary by model. NOT all parts listed on these pages are standard equipment.
REMARQUE: Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne
font pas toutes partie de l’équipement de série.
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 710-0607 Hex Wash HD AB Tap Scr 5/16-18 x .5 Vis taraudée 5/16-18 x 0,50
2 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. de 1/4-20 x 0,50
3 783-04829 LH Side Panel Panneau latéral gauche
4 746-04364 Throttle/Choke Control Commande de l'obturateur et de la volet de départ
5 746-1085A Choke Control (optional) Commande de la volet de départ (en option)
6 731-5357 Headlight Lens Lentile
7 738-04091 Shoulder Screw, .43 x .29 Vis à épaulement 0,43 x 0,29
8 783-04827 Hood - style T Capot - style T
9 783-04828 RH Side Panel Panneau latéral droit
10 783-04840 Pivot Bracket RH Support de pivot droite
11 783-04606B Grill Pivot Bracket Support de la grille
12 783-05223 Hood Fastener Attache
13 751-10283A Fuel Tank 3 Gal. Réservoir de carburant 3 gal.
14 751-0603 Fuel Cap Capuchon d'essence
15 710-1017 Torx Mach. AB-Tapp Scr. 1/4 x .62" Lg. Vis torx AB 1/4 x 0,62 po de lg
16 710-0895 Hex Tapp Scr 1/4 x .75" Lg. Vis taraudée à tête hex de 1/4 x 0,75 po de lg
17 683-04219A Bumper Assembly Pare-chocs
18 710-0726 Hex Wash HD AB Tap Scr 5/16-18 x .75 Vis taraudée 5/16-18 x 0,75
19 712-04065 Flg. L-Nut 3/8-16 Gr. F. Nylon Écrou à embase 3/8-16 Qual. F. Nylon
20 731-05005B Dash Panel Tableau de bord
21 731-04215 Cruise Control Button Bouton de régulateur de vitesse
22 731-04217 Parking Brake Button Bouton de frein de stationnement
23 747-04161 Tank Support Rod Tige de support
24 747-1196 Pivot Rod Tige de pivot
25 738-0143 Shoulder Bolt 3/8-16 Boulon épaulée
26 725-04036B Systems Ind. Monitor w/Hr. Meter Monitor
27 783-04285E RH Dash Support Plate Support CD - tableau de bord
28 710-0642 Thd Forming Scr. 1/4-20 x .75 Vis taraudée 1/4-20 x 0,75
29 783-04323D LH Dash Support Plate Support CG - tableau de bord
30 725-0963 Minature Lamp 12V Socket Phare miniature 12V
31 736-0270 Cupped Washer .265 ID x .75 OD x .062 Rondelle creuse 0,265 DI x 0,75 DE x 0,062
32 710-1611B Screw 5/16-18 x .75 Vis 5/16-18 x 0,75
33 725-1649 Socket Douille
34 725-04230 Ignition Switch Commutateur d’allumage
35 725-1745 Ignition Key w/plastic cover Clé de contact et capuchon en plastique
725-1744 Ignition Key w/o plastic cover Clé de contact sans capuchon en plastique
36 725-1752 Electric PTO Switch (if so equipped) Commutateur de la p.d.f. électrique(le cas échéant)
725-04336 Wire Harness (Not Shown) Faisceau du fil (non illustré)
37 731-05674 Bumper Cap Capuchon de pare-chocs
38 725-0157 Cable Tie Attache câble
39 783-04841 Pivot Bracket LH Support de pivot gauche
40 783-05315 Hood Frame Bracket Support de capot
41 710-0751 Hex Hd Cap Scr. 1/4-20 x .62 Gr. 5 Vis à tête hex. 1/4-20 x 0,62 Qual. 5
629-04083A Headlight Harness Faisceau du fil - phare
725-04403 Harness (Manual pto, RMC & hour meter) Fasiceau du fil - (manuel p.d.f., RMC et metre)
137-60T
3.28.07
29

4
49
39
46
14
63
40
16
44
47
6
28
35
54
62
14
37
48
44
43
30
4
11
33
29
3131
34
61
50
51
68
32
6
3
19
25
23
12
8
5
52
6
24
22
20
10
218
Models w/Quick-Adjust seat
Modèles avec siège à
réglage facile
13
68
36
71
72
73
74
75
76
77
45
38
67
66
Models w/Manually
Adjusting Seat
Modèles avec siège à
réglage manuelle
56
65
60
59
9
26
52
24
22
5
6
18
81*
82*
*Parts for 42” Deck only./Pièces pour plateau de coupe de 42 pouces seulement.
5
80
83
84
86
85
89
88
87
90
70
17 21
41
27

5
NOTE: Tractor features vary by model. NOT all parts listed on these pages are standard equipment.
REMARQUE: Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne
font pas toutes partie de l’équipement de série.
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 747-1130B Deck Stabilizer Rod Tige de stabilisation du plateau de coupe
2 683-04223 Lift Shaft Assembly(42" and 46" Deck) Arbre de relevage (plateau de coupe de 42 po et 46 po)
2 683-04118 Lift Shaft Assembly (54" Deck) Arbre de relevage (plateau de coupe de 54 po)
3 711-0332 Clevis Pin Axe de chappe
4 710-0604A Hex Tapp Scr 5/16-18 x .625" Lg. Vis taraudée 5/16-18 x 0,625 po de lg
5 712-04065 Hex Flange Locknut 3/8-16 Gr. F,Nylon Contre-écrou à embase 3/8 - 16 Qual. F, nylon
6 712-04063 Hex Flange Locknut 5/16-18 Gr. F Nylon Contre-écrou à embase 5/16-18 Qual. F, nylon
7 712-3083 Hex Nut, 1/2-13 Écrou à six pans de 1/2-13
8 714-0104 Int. Cotter Pin 5/16 Dia. Goupille fendue 5/16 dia.
9 714-04023 Internal Cotter Pin .080 x 1.5625 Goupille-épingle interne 0,080 x 1,5625
10 716-0106A E-ring Bague en «E»
11 720-0311 Handle Grip Poignée
12 732-0874 Torsion Spring Ressort de torsion
13 732-1184 Extension Spring .84 x 4.6 Ressort d’extension 0,84 x 4,6
14 736-0204 Flat Washer .34 ID x .62 OD x .033 Rondelle plate 0,34 DI x 0,62 DE x 0,033
16 736-3019 Flat Washer .531 ID x 1.062 OD x .134 Rondelle plate 0,531 DI x 1,062 DE x 0,134
17 725-1439 Spring Switch, Inner Contacteur ressort
18 738-0138A Shoulder Scr. .437 Dia x .47 Vis à épaulement 0,437 Dia x 0,47
19 738-0380 Shoulder Screw .500 x .25 (46"/50") Vis à épaulement 0,500 x 0,25 (46 po/50 po)
20 741-0225 Hex Flange Bearing .630 ID Roulement à bride hex de 0,630 DI
21 725-1303 Spring Switch, Outer Contacteur ressort
22 746-0968 Lift Cable, 16.16 Câble de relevage, 16,16
23 747-04447 Lift Handle Poignée de relevage
24 756-1154 Roller Pulley Poulie à roulement
25 783-05546 Arm Lift Bras de relevage
26 783-0720A Deck Stabilizer Bracket Support de stabilisation du plateau de coupe
27 726-0278 Insulator Plate Plaque de l'isolateur
28 710-0604A Hex Wash HD AB Tap Scr 5/16-18 x Vis taraudée 5/16-18 x 0,825 (avec 783-0677B)
.825 (w/783-0677B)
28 710-1611B Screw 5/16-18 x .75 (601) Vis 5/16-18 x 0,75 (601)
29 710-0895 Hex Scr. 1/4-15 x .75 Vis taraudée 1/4-15 x 0,75
30 731-1990 Lift Lever Cover Gaine de la manette de relevage
31 731-2104C Shift Lever Cover w/Cup Holder Gaine de la manette de relevage et porte-boisson
32 736-3078 Flat Washer .344 ID x 1.0 Rondelle plate 0,344 DI x 1,0
33 783-0677B Lift Adjustment Bracket (all models Support de réglage du relevage (tous les modèles
except 601) sauf 601)
34 783-04331A Fender (801) Garde-boue (809)
783-04333A Fender (604, 606, 609, 614 and 616) Garde-boue (604, 606, 609, 614 et 616)
783-04314A Fender (601) Garde-boue (601)
34 783-04477A Fender Style "R" (Toro) Garde-boue Style "R" (Toro)
35 783-1489C Seal Mounting Bracket Support de montage de siège
36 710-1268 Hex B-Tapp Wash Scr #10-16 x .375 Vis taraudeuse No. 10-16 x 0,375
37 712-04064 Hex Flange Locknut 1/4-20 Gr. F Nylon Écrou à embase 1/4-20 Qual. F Nylon
38 720-0309A Seat Adjuster Grip Poignée de réglage du siège
39 731-04074 Spacer Rondelle d’espacement
40 732-0499 Compression Spring 1.5" Lg Ressort de compression 1,50 po de lg
41 736-0242 Cupped Washer .340 ID x .872 OD x .060 Rondelle creuse 0,340 x 0.872 x 0,060
43 738-0137A Shoulder Screw .340 x .285: 1/4-20 Vis à épaulement 0,340 x 0,285, 1/4-20
44 738-0966A Shoulder Screw, .50 x .925, 3/8-16 Vis à épaulement, 0,50 x 0,925, 3/8-16
45 783-0611 Seat Stop Arrêt siège
46 783-0738D Seat Pivot Bracket Support de pivotement du siège
47 783-0739A Seat Adjustment Lever Manette de réglage du siège
48 783-0753 Seat Adjustment Selector Selecteur de réglage du siège
Continued on next page/Suite à la page prochaîne
31

6
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
49 757-04003A Seat 15.279" High, High Back-Blk Siège 15,279 po haut, dos haut - noir
49 757-04010 Seat 15.279" High, High Back-Blk (Troy Bilt) Siège 15,279 po haut, dos haut - noir(Troy-Bilt)
49 757-04012D High Back Seat YM Yellow Siège dos haut YM jaune
49 757-04012B Seat High Back Milsco Yellow Siège dos haut Milsco jaune
49 757-04014A Medium Back Seat 11.58" High (WOP) Siège dos moyen 11,58 po haut (WOP)
49 757-04015A Seat 2500 High Back (WOP) Siège 2500 dos haut (WOP)
49 757-04037 Medium Back Seat, Black 11.58" High Siège dos moyen, noir 11,58 po haut
49 757-04036 Medium Back Seat, Black 11.58" High (Troy) Siège dos moyen, noir 11,58 po haut (Troy)
50 735-0656 RH Foot Pad Pédale droite
51 735-0657 LH Foot Pad Pédale gauche
52 714-0111 Cotter Pin 3/32 dia. x 1.00 Lg. Goupille fendue 3/32 dia. x 1,00 po de lg.
54 783-0209D Seat Lift Bracket Support de siège
56 783-04081A Seat Pivot Bracket, Manually Adjusted Support de pivotement du siège, ajustement man.
59 723-0484 RH Foot Pad, Grit (Style 7 Fender) Patin de pied CD, abrasif (garde-boue style 7)
60 723-0483 LH Foot Pad, Grit (Style 7 Fender) Patin de pied, abrasif (garde-boue style 7)
61 726-3046 Ratchet Clip .25 Dia. Attache 0,25 dia.
62 738-0296 Shoulder Bolt .437 Dia. x .268 Vis épaulée 0,437 dia. x 0,268
63 726-0201 Push Speed Nut Écrou rapide d’enfoncer
65 738-04012 Shoulder Spacer .625 x .175, 3/8-16 Entretoise épaulée 0,625 x 0,175, 3/8-16
66 720-04009 Knob, 3/8-16 x .625 Poignée, 3/8-16 x 0,625
67 736-0331 Cupped Washer 0.39 ID x 1.13 OD x .062 Rondelle creuse 0,39 DI x 1,13 DE x 0,062
68 710-0451 Carriage Bolt 5/16 x 18 x .75" Lg. Boulon ordinaire 5/16 x 18 x 0,75 po de lg
69 710-0604A Hex TT Scr. 5/16-18 x .625 Vis taraudée 5/16-18 x 0,625
70 726-0278 Insulator Plate Plaque de l'isolateur
71 710-0932 Carriage Bolt 1/4-20 x 1.00" Lg. Boulon ordinaire 1/4-20 x 1,00 po lg.
72 712-0271 Sems Hex Nut 1/4-20 Écrou Sems hex 1/4-20
73 731-2618 RH Fender Flare Aile CD
74 731-2619 LH Fender Flare Aile CG
75 731-1993A Cover w/Cup Holder Couvercle avec porte-boisson
76 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis autotaraudeuse à rondelle hex. de 1/4-20 x 0,5
77 731-04591 Cup Holder, Style 7 Porte-boisson, style 7
78 712-0206 Hex Nut 1/2-13 Écrou hex. 1/2-13
79 736-3084 Flat Washer .510 x 1.12 x .06 Rondelle plate 0,510 x 1,2 x 0,06
80 738-01011A Shoulder Screw .50 x 2.230:3/8-16 Vis à épaulement 0,50 x 2,230:3/8-16
81 738-04130 Shoulder Screw .625 x .175: 3/8-16 Vis à épaulement 0,175: 3/8-16
82 783-04494 Deck Lift Arm RH (42" Deck) Bras de relevage CD (avec corps 42 po)
783-04711 Deck Lift Arm LH (Not Shown) Bras de relevage CG (non illustrée)
83 783-04568 Front Deck Hanger Bracket Support avant du plateau de coupe
84 736-0607 Ext. Lockwasher 5/16 ID Rondelle frein externale 5/16 DI
85 710-0227 Hex Wash HD AB S-Tapp Screw #8-.50 Vis taraudée n° 8-0,50
86 710-0788 Hex Bolt 1/4-20 x 1.00 Vis à tête hex. 1/4-20 x 1,00
87 725-1713 Spring Switch Commutateur à ressort
88 726-0320 Insulator Nut Plate Plaque de l'isolateur
89 731-2480A Shift Lever Cover Gaine de la manette
90 736-0300 Flat Washer .406 x .875 x .059 Rondelle plate 0,406 x 0,875 x 0,059
136-6051
03.29.07
32
NOTE: Tractor features vary by model. NOT all parts listed on these pages are standard equipment.
REMARQUE: Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne
font pas toutes partie de l’équipement de série.

7
NOTES

8
53
5
9
50
8
7
4
35
40
6

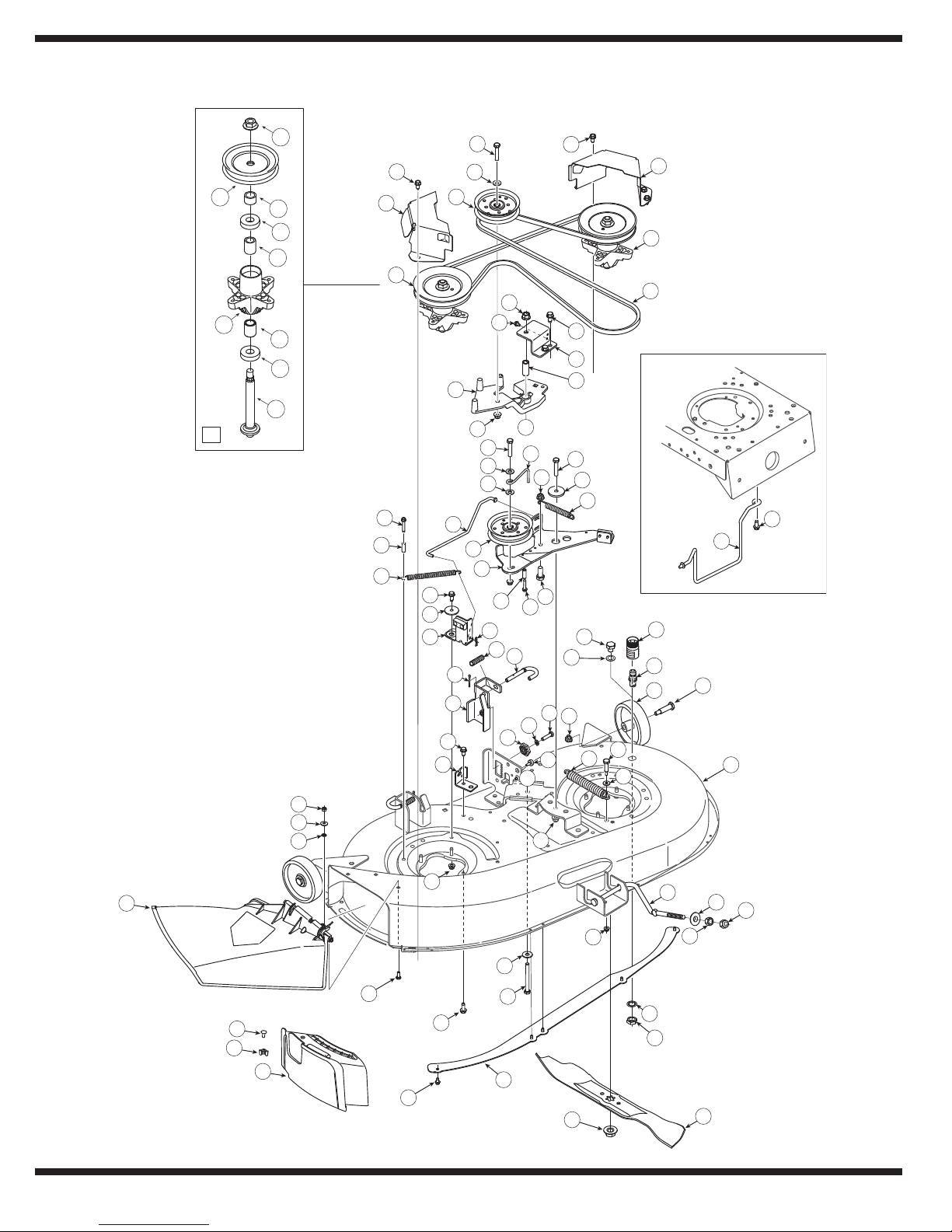

Torque to
400-480 IN-LB/
Serrez à un couple de
400 - 480 po - lb
Torque to
130-230 IN-LB/
Serrez à un couple de
130 - 230 po - lb
Torque to
400-480 IN-LB/
Serrez à un couple de
400 - 480 po - lb
Torque to
150-250 IN-LB/
Serrez à un couple
de 150 - 250 po - lb
1
53
3
39
45
37
29
36
26
48
35
12
15
18
28
28
20
22
21
38
14
20
28
22
40
30
35
10
25
27
34
16
19
47
51
42
43
61
54
32
30
40
52
41
15 x 6 x 6
Square Shoulder (w/plastic bushing)
Épaule carré (avec collet en plastique)
15 x 6 x 6
Square Shoulder (w/ball bearing)
Épaule carré (avec roulement à billes)
16 x 7.5 x 8
Square Shoulder (w/plastic bushing)
Épaule carré (avec collet en plastique)
Wheel Assembly Complete/
Ensemble de roue complet
Tire Only/Roue seulement
Rim Only/Jante seulement
Valve/Soupape
Ball Bearing/Roulement à billes
Grease Ftg./Raccord graisseur
Flange Brg./Roulement à bride
Flange Brd w/Ftg./
Roulement à bride avec raccord
Spacer/Entretoise
634-04086
734-1731
634-04081
734-0255
741-0516B
741-0990B
634-04199
734-1731
634-04091A
734-0255
741-04137
737-0224
750-04219B
634-04088A
734-04148
634-04082
734-0255
741-0516B
741-0990B

9

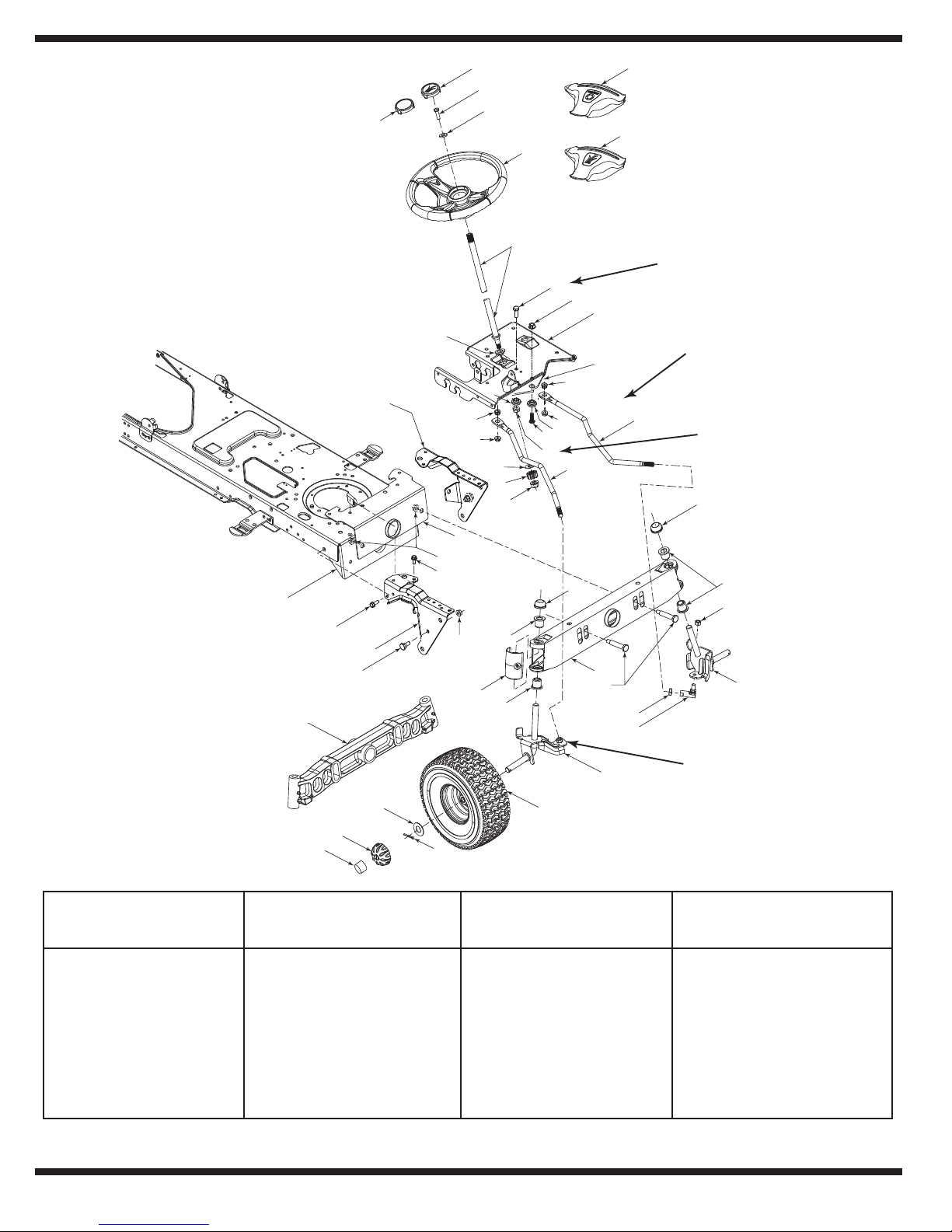

NOTE: Tractor features vary by model. NOT all parts listed on these pages are standard equipment.
REMARQUE: Les caractéristiques des tracteurs varient selon le modèle. Les pièces énumérées dans ces pages ne font pas toutes partie de
l’équipement de série.
REF PART
NO. NO.
N° DE N° DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 683-04173B Lower Frame Assembly Châssis inférieur
3 783-0726E RH Pivot Support Bracket Support de pivot droit
4 783-0727D LH Pivot Support Bracket Support de pivot gauche
5 783-0728B Pivot Bar Bracket Support de la barre de pivotement
6 710-04095 Hex Cap Screw 3/8-16 x 1.00 Gr. 5 Spec. Vis à tête hexagonale 3/8-16 x 1,00 Qual. 5 Spéc.
7 711-1408 RH Drag Link Tige d’entraînement de droite
8 711-1409A LH Drag Link Tige d’entraînement de gauche
9 712-0240 Hex Jam Nut 7/16-20 Gr. 2 Contre-écrou hexagonal 7/16-20 Qual. 2
10 712-0214 Hex Cent. L-Nut 3/8-24 Contre-écrou de blocage 3/8-24
12 712-0459 Flange Lock Nut, 7/16-20 Contre-écrou à embase 7/16-20
14 717-1550E Steering Gear, 11/90 Ratio Boîtier de direction, rapport de 11/90
15 717-1554 Steering Pinion Gear Pignon de direction
16 723-0448A Ball Joint, 7/16 - 20 Joint à rotule de 7/16 - 20
18 736-3084 Fl. Washer .510 x 1.120 x .060 Rondelle frein 0,510 x 1,120 x 0,060
19 738-1001A Steering Shaft, .625 OD x 24.4 Arbre de direction de 0,625 po de D.E. x 24,4 po
20 741-0475 Plastic Bushing .380 ID Manchon en plastique de 0,38 po de D.I.
21 741-0656A Hex Flange Bearing, 5/8 Palier à collet hex. de 5/8 po
22 738-04154 Shoulder Spacer Entretoise épaulée
25 638-04006 LH Axle Assembly, .750 Dia. 42" Deck Essieu de gauche, diam. de 0,750 po (42 po)
25 638-04003A LH Axle Assembly, .750 Dia. Essieu de gauche, diam. de 0,750
26 638-04005 RH Axle Assembly, 750 Dia. 42" Deck Essieu de droite, diam. de 0,750 (42 po)
26 638-04004A RH Axle Assembly, .750 Dia. Essieu de droite, diam. de 0,750
27 683-0128B Pivot Bar Barre de pivotement
28 712-3004A Hex Flange L-Nut 5/16-18 Gr. 5 Contre-écrou à embase 5/16-18 Qual. 5
29 714-04039 * Cotter Pin 5/32" Dia. x 1.25 Goupille fendue 5/32 Dia x 1,25
714-0162 Cotter Pin 5/32" Dia. x 1.25 Goupille fendue 5/32 Dia x 1,25 (801)
30 726-0341 * Push Cap, .750 Capuchon, 0,750 po
32 736-0316 Flat Washer .780 ID X 1.56 OD Rondelle plate 0,780 DI x 1,56 DE
736-04228A Flat Washer .781 ID x 1.90 OD Rondelle plate 0,781 ID x 1,90 DE
34 738-1011A Shoulder Screw, .5 x 2.2, 3/8-16 Vis à épaulement, 0,5 x 2,2, 3/8-16
35 741-0660A Flange Bearing .760 ID x .937 OD Palier à collet, 0,632 po de D.I. x 0,937
36 See chart on previous page Voir le tableau sur la page précédante
37 734-2290A Hub Cap Enjoliveur
38 783-0653G Steering Support Bracket Support de direction
39 738-0143 Shld. Scr. .500 Dia. X .335" Lg. Vis à épaulement dia. 0,500 po x 0,335 po de lg.
40 712-04065 Hex Flange L-Nut 3/8-16 Gr. F Contre-écrou à embase 3/8-16 Qual. F
41 731-05674 Cap Capuchon
42 731-04040 Steering Wheel Cap - Small w/logo Capuchon du volant - petite avec logo
43 631-04028 Steering Wheel - 3 Spokes Std. Grip Volant - 3 rayons poignée régulière
631-04008A Steering Wheel - 3 Spokes Soft Grip Volant - 3 rayons poignée mou
44 731-0484A Plastic Hub Cap Moyeu de roue - plastique
45 719-04105 Cast Iron Pivot Bar (.750 dia.) Barre de pivotement en font (dia. de 0,750)
47 710-0643 Hex Screw 5/16-18 X 1.00 Special Vis a tete hexagonale 5/16-18 x 1,00 Spéciale
48 731-1291A Pivot Bar End Cap Capuchon d’extrémité de la barre pivotement
50 710-0514 Hex Screw 3/16 x 1.00 Vis à tête hexagonale 3/16 x 1,00
51 736-3004 Flat Washer .406 ID x .875 OD x .105 Rondelle plate 0,406 DI x 0,875DE x 0,105
52 731-04066A Steering Wheel Cover - Troy Bilt Capuchon de volant - Troy Bilt
53 710-1260A Hex Wash HD AB Tap Scr 5/16-12 x .75 Vis taraudée 5/16-12 x 0,75
54 731-04065A Steering Wheel Cover - MTD Capuchon de volant - MTD
56 731-2625 Steering Wheel Cap Capuchon du volant
57 731-2624 Steering Wheel - Soft Grip Volant - poignée mou
61 731-04039 Steering Wheel Cap - Small w/o logo Capuchon du volant - petite sans logo
137-6043
03.29.07
* w/ball bearing wheels/avec roues à roulement à billes

10
B
B
A
A
C
D
E
G
G
F
F
E
D
C

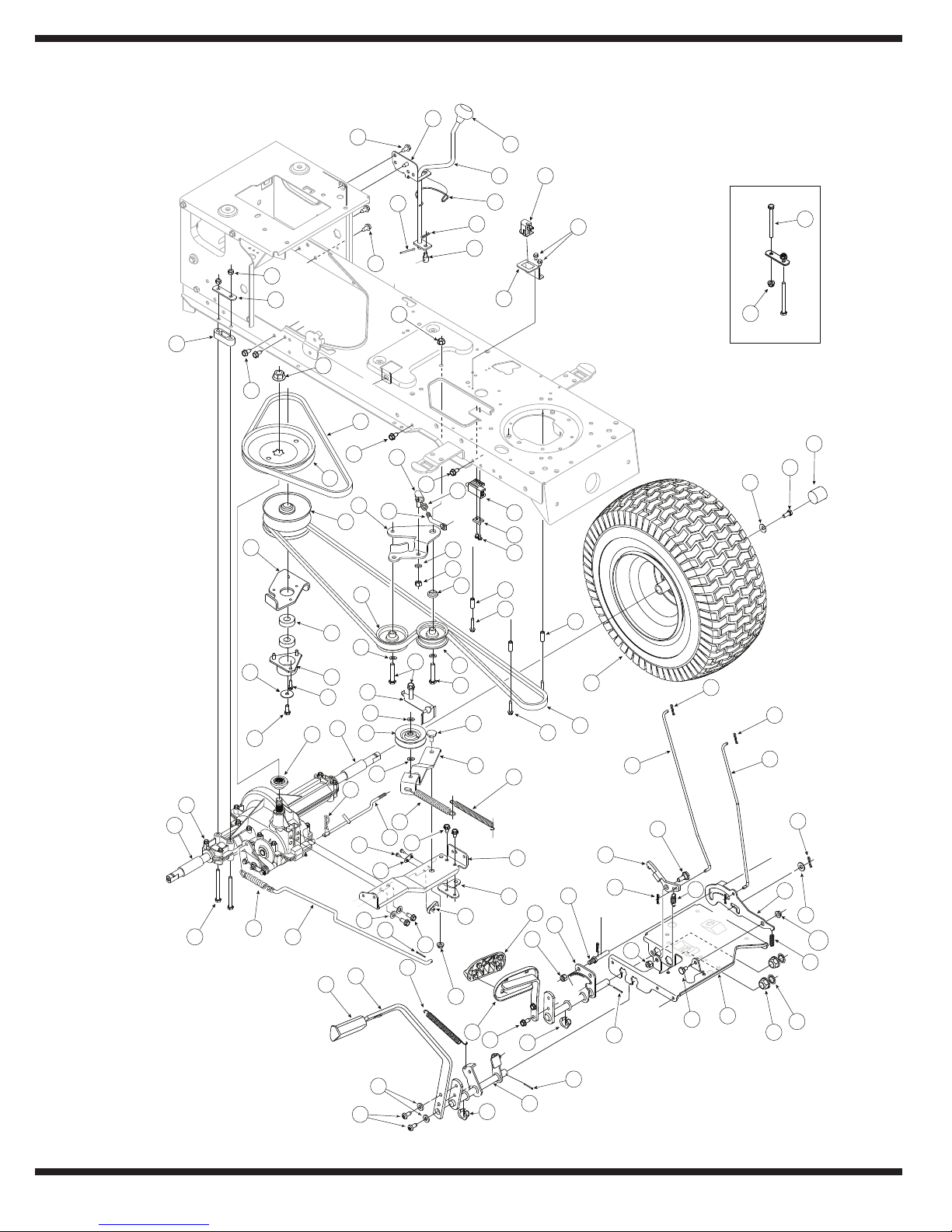

Left Hand Transmission
Bolt Mounting/
Montage de côté gauche
de la transmission.
21
4
90
26
98
16
19
14
42
11
9
13
59
6
6
6
39
40
10
77
75
73 28
8
96
58
82
20
18
40
71
80
5
96
48
79
92
46 48 64
17
44
69 54
56
64
41
55 45
17
61 70
63 57
52
51
66
16
16
85
91
95
68
16
58
92
53
50 16
67
62
92
72
25
74 32
24
23
27 33 97
9
22
12
29
12
31 36
2
3
30
36
37
7
65
7
43
83
84
88
85
89
87
86
34
38
15
13
1
35
48
47
76
49
94
93
