Murray 48G24G60X8A User manual

¨
For Parts and Service, contact our authorized distributor:
call 1-800-849-1297 For Technical Assistance: call 1-800-829-5886
OPERATOR'S MANUAL
MODEL NO. 48G24G60X8A
24.0 HP 48 INCH
GARDEN TRACTOR
414843 07.25.07 TH
PRINTED IN U.S.A.
¨
• Assembly
• Operation
• Maintenance
• Service and Adjustments
• Storage
• Troubleshooting
• Español

2
TABLE OF CONTENTS
WARRANTY
Warranty................................................ 2
Safety Rules .......................................... 3
Product Specifications........................... 6
Assembly/Pre-Operation ....................... 8
Operation............................................. 12
Maintenance Schedule........................ 18
Maintenance........................................ 19
Service and Adjustments..................... 23
Storage................................................ 29
Troubleshooting ................................... 30
Service...................................Back Cover
HOP
Outdoor Products Customer Service Dept.
1030 Stevens Creek Road
Augusta, GA 30907 USA
LIMITED WARRANTY
The Manufacturer warrants to the original consumer purchaser that this product as
manufactured is free from defects in materials and workmanship. For a period of two
(2) years from date of purchase by the original consumer purchaser, we will repair or
replace, at our option, without charge for parts or labor incurred in replacing parts, any
part which we find to be defective due to materials or workmanship. This Warranty is
subject to the following limitations and exclusions.
1. This warranty does not apply to the engine, transaxle/transmission components,
battery (except as noted below) or components parts thereof. Please refer to the ap-
plicable manufacturer's warranty on these items.
2. Transportation charges for the movement of any power equipment unit or attachment
are the responsibility of the purchaser. Transportation charges for any parts submit-
ted for replacement under this warranty must be paid by the purchaser unless such
return is requested by the manufacturer.
3. Battery Warranty: On products equipped with a Battery, we will replace, without
charge to you, any battery which we find to be defective in manufacture, during the
first ninety (90) days of ownership. After ninety (90) days, we will exchange the Bat-
tery, charging you 1/12 of the price of a new Battery for each full month from the date
of the original sale. Battery must be maintained in accordance with the instructions
furnished.
4. The Warranty period for any products used for rental or commercial purposes is
limited to 90 days from the date of original purchase.
5. This Warranty applies only to products which have been properly assembled, ad-
justed, operated, and maintained in accordance with the instructions furnished. This
Warranty does not apply to any product which has been subjected to alteration, mis-
use, abuse, improper assembly or installation, delivery damage, or to normal wear of
the product.
6. Exclusions: Excluded from this Warranty are belts, blades, blade adapters, normal
wear, normal adjustments, standard hardware and normal maintenance.
7. In the event you have a claim under this Warranty, you must return the product to an
authorized service dealer.
Should you have any unanswered questions concerning this Warranty, please contact:
giving the model number, serial number and date of purchase of your product and the
name and address of the authorized dealer from whom it was purchased.
THIS WARRANTY DOES NOT APPLY TO INCIDENTAL OR CONSEQUENTIAL
DAMAGES AND ANY IMPLIED WARRANTIES ARE LIMITED TO THE SAME TIME
PERIODS STATED HEREIN FOR OUR EXPRESSED WARRANTIES. Some areas do
not allow the limitation of consequential damages or limitations of how long an implied
Warranty may last, so the above limitations or exclusions may not apply to you. This
Warranty gives you specific legal rights, and you may have other rights which vary from
locale to locale.
This is a limited Warranty within the meaning of that term as defined in the Magnuson-
Moss Act of 1975. 67

66 3
SAFETY RULES
I. GENERAL OPERATION
• Read, understand, and follow all
instructions on the machine and in the
manual before starting.
• Do not put hands or feet near rotating
parts or under the machine. Keep clear
of the discharge opening at all times.
• Only allow responsible adults, who are
familiar with the instructions, to operate
the machine.
• Clear the area of objects such as
rocks, toys, wire, etc., which could be
picked up and thrown by the blades.
• Be sure the area is clear of bystand-
ers before operating. Stop machine if
anyone enters the area.
• Never carry passengers.
• Do not mow in reverse unless abso-
lutely necessary. Always look down
and behind before and while backing.
• Never direct discharged material
toward anyone. Avoid discharging
material against a wall or obstruction.
Material may ricochet back toward the
operator. Stop the blades when cross-
ing gravel surfaces.
• Do not operate machine without the
entire grass catcher, discharge guard,
or other safety devices in place and
working.
• Slow down before turning.
• Never leave a running machine
unattended. Always turn off blades,
set parking brake, stop engine, and
remove keys before dismounting.
• Disengage blades when not mowing.
Shut off engine and wait for all parts to
come to a complete stop before clean-
ing the machine, removing the grass
catcher, or unclogging the discharge
guard.
• Operate machine only in daylight or
good artificial light.
• Do not operate the machine while
under the influence of alcohol or drugs.
• Watch for traffic when operating near
or crossing roadways.
• Use extra care when loading or unload-
ing the machine into a trailer or truck.
• Always wear eye protection when oper-
ating machine.
• Data indicates that operators, age 60
years and above, are involved in a
large percentage of riding mower-re-
lated injuries. These operators should
evaluate their ability to operate the
riding mower safely enough to protect
themselves and others from serious
injury.
• Follow the manufacturer’s recommen-
dation for wheel weights or counter-
weights.
• Keep machine free of grass , leaves
or other debris build-up which can
touch hot exhaust / engine parts and
burn. Do not allow the mower to plow
leaves or other debris which can cause
build-up to occur. Clean any oil or fuel
spillage before operating or storing the
machine. Allow machine to cool before
storage.
DANGER: This cutting machine is capable of amputating hands and feet and
throwing objects. Failure to observe the following safety instructions could result
in serious injury or death.
WARNING: In order to prevent ac-
cidental starting when setting up, trans-
porting, adjusting or making repairs,
always disconnect spark plug wire and
place wire where it cannot contact spark
plug.
WARNING: Do not coast down a hill in
neutral, you may lose control of the tractor.
WARNING: Tow only the attachments
that are recommended by and comply with
specifications of the manufacturer of your
tractor. Use common sense when towing.
Operate only at the lowest possible speed
when on a slope. Too heavy of a load,
while on a slope, is dangerous. Tires can
lose traction with the ground and cause
you to lose control of your tractor.

4
SAFETY RULES
II. SLOPE OPERATION
Slopes are a major factor related to loss of
control and tip-over accidents, which can
result in severe injury or death. Opera-
tion on all slopes requires extra caution. If
you cannot back up the slope or if you feel
uneasy on it, do not mow it.
• Mow up and down slopes, not across.
• Watch for holes, ruts, bumps, rocks, or
other hidden objects. Uneven terrain
could overturn the machine. Tall grass
can hide obstacles.
• Choose a low ground speed so that
you will not have to stop or shift while
on the slope.
• Do not mow on wet grass. Tires may
lose traction.
Always keep the machine in gear when
going down slopes. Do not shift to
neutral and coast downhill.
• Avoid starting, stopping, or turning on
a slope. If the tires lose traction, dis-
engage the blades and proceed slowly
straight down the slope.
• Keep all movement on the slopes slow
and gradual. Do not make sudden
changes in speed or direction, which
could cause the machine to roll over.
• Use extra care while operating ma-
chine with grass catchers or other at-
tachments; they can affect the stability
of the machine. Do no use on steep
slopes.
• Do not try to stabilize the machine by
putting your foot on the ground.
• Do not mow near drop-offs, ditches,
or embankments. The machine could
suddenly roll over if a wheel is over the
edge or if the edge caves in.
III. CHILDREN
Tragic accidents can occur if the operator
is not alert to the presence of children.
Children are often attracted to the machine
and the mowing activity. Never assume
that children will remain where you last
saw them.
• Keep children out of the mowing area
and in the watchful care of a respon-
sible adult other than the operator.
• Be alert and turn machine off if a child
enters the area.
• Before and while backing, look behind
and down for small children.
• Never carry children, even with the
blades shut off. They may fall off and
be seriously injured or interfere with
safe machine operation. Children who
have been given rides in the past may
suddenly appear in the mowing area
for another ride and be run over or
backed over by the machine.
• Never allow children to operate the
machine.
• Use extra care when approaching blind
corners, shrubs, trees, or other objects
that may block your view of a child.
IV. TOWING
• Tow only with a machine that has a
hitch designed for towing. Do not at-
tach towed equipment except at the
hitch point.
• Follow the manufacturer’s recom-
mendation for weight limits for towed
equipment and towing on slopes.
• Never allow children or others in or on
towed equipment.
• On slopes, the weight of the towed
equipment may cause loss of traction
and loss of control.
• Travel slowly and allow extra distance
to stop.
V. SERVICE
SAFE HANDLING OF GASOLINE
To avoid personal injury or property
damage, use extreme care in handling
gasoline. Gasoline is extremely flammable
and the vapors are explosive.
• Extinguish all cigarettes, cigars, pipes,
and other sources of ignition.
• Use only approved gasoline container.
• Never remove gas cap or add fuel with
the engine running. Allow engine to
cool before refueling.
• Never fuel the machine indoors.
• Never store the machine or fuel con-
tainer where there is an open flame,
spark, or pilot light such as on a water
heater or other appliances.
• Never fill containers inside a vehicle
or on a truck or trailer bed with plastic
liner. Always place containers on the
ground away from your vehicle when
filling.
65
15 GRADOS MAX.
PLEGAR A LO LARGO DE LA LÍNEA PUNTEADA
ESTA ES UNA PENDIENTE DE 15 GRADOS
SOLAMENTE ANDE CUESTA ARRIBA O CUESTA ABAJO Y NO ATRAVIESE EL CERRO
GUÍA SUGERIDA PARA MEDIR LAS PENDIENTES CON LA VISTA PARA UNA
OPERACIÓN SEGURA
ADVERTENCIA: Para evitar daños graves, haga funcionar su tractor arriba y abajo de las pendientes, nunca transversalmente con respecto a las pendientes. No cortar pendientes mayores de 15 grados. Haga los virajes gradualmente para evitar volcarse o la pérdida de control. Tenga mucho cuidado cuando cambie de dirección en las pendientes.
1. Plegar esta página a lo largo de la línea punteada arriba indicada.
2. Tener la página ante de sí mismos de modo que su borde izquierdo sea vertical
paralelo al tronco del árbol u otra estructura vertical.
3. Mirar a través del pliegue en dirección de la pendiente que se quiere medir.
4. Comparar el ángulo del pliegue con la pendiente del terreno.

64
Las cuchillas 1. Obstrucción en el mecanismo 1. Remueva la obstrucción.
segadoras no rotan del embrague.
2. La correa de impulsión de la 2. Cambie la correa de impulsión de
segadora está desgastada/dañada. la segadora.
3. Polea de guía atascada 3. Cambie la polea de guía.
4. Mandril de la cuchilla atascado. 4. Pongase en contacto con un
centro de servicio o con un
otro centro de servicio cualificado.
Mala descarga del 1. Velocidad del motor muy lenta. 1. Ponga el control de la aceleración
césped en la posición de “RÁPIDO” (fast).
2. Velocidad de recorrido 2. Cambie a una velocidad más lenta.
demasiado rápida.
3. Césped mojado. 3. Permita que se seque el césped
antes de segar.
4. El conjunto segador no está 4. Nivele el conjunto segador.
nivelado.
5. Presión de aire de las llantas 5. Revise las llantas para verificar
baja o dispareja. que tienen la presión de aire
adecuada.
6. Cuchilla desgastada, doblada o 6. Cambie/afile la cuchilla. Apriete el
suelta. perno de la cuchilla.
7. Acumulación de césped, hojas y 7. Limpie la parte inferior de la caja
basura debajo de la segadora. de la segadora.
8. La correa de impulsión de la 8. Cambie/ajuste la correa de
segadora está desgastada o impulsión de la segadora.
desajustada.
9. Las cuchillas están mal con 9. Vuelva a instalar las cuchillas el
instaladas. borde afilado hacia abajo.
10.Cuchillas inadecuadas en uso. 10.Cambie por las cuchillas
enumeradas en este manual.
11.Los agujeros de ventilación del 11.Limpie alrededor de los mandriles
conjunto agujeros segador para abrir los de ventilación.
taponados debido a la acumu-
lación de césped, hojas y basura
alrededor de los mandriles.
Las luz (ces) 1. El interruptor está “APAGADO” 1. “ENCIENDA” (ON) el interruptor.
delantera(s) no (OFF).
está(n) 2. Bombilla(s) o lámpara(s) 2.
Cambie la bombilla(s) o lámpara(s).
funcionando quemadas.
(si equipadas) 3. Interruptor de la luz fallado. 3. Revise/cambie el interruptor de la
luz.
4. Alambrado suelto o dañado. 4. Revise el alambrado y las conexiones.
5. Fusible quemado. 5. Cambie el fusible.
La batería no carga 1.
Elemento(s) de la batería malo(s). 1. Cambie la batería.
2. Malas conexiones de conexiones. 2. Revise/limpie todas las cables.
3. Regulador fallado (si equipado). 3. Cambie el regulador.
4. Alternador fallado. 4. Cambie el alternador.
Pérdida de 1. El control de rueda libre está en 1. Ponga el control de rueda libre en
impulsión la posición “desenganchado” la posición “enganchado”
(disengaged). (disengaged).
2. La correa de impulsión de 2. Reemplace la correa de movimien-
impulsión de movimiento. to esta gastada, dañada o rota.
3. Aire atrapado en la transporte o 3. Purgue la transmisión.
el servicio.
El motor tiene 1. El control de la aceleración del 1. Mueva el control de la aceleración
“contraexp- motor no fue ajustado en la a la posición de velocidad media y
losiones”cuando posición de velocidad media y máxima (rápida) antes de parar
se “APAGA” máxima (rápida) antes de parar el motor.
el motor.
IDENTIFICACIÓN DE PROBLEMAS:
PROBLEMA CAUSA CORRECCIÓN
5
SAFETY RULES
• Remove gas-powered equipment from
the truck or trailer and refuel it on the
ground. If this is not possible, then
refuel such equipment with a portable
container, rather than from a gasoline
dispenser nozzle.
• Keep the nozzle in contact with the rim
of the fuel tank or container opening at
all times until fueling is complete. Do
not use a nozzle lock-open device.
• If fuel is spilled on clothing, change
clothing immediately.
• Never overfill fuel tank. Replace gas
cap and tighten securely.
GENERAL SERVICE
• Never operate machine in a closed
area.
• Keep all nuts and bolts tight to be sure
the equipment is in safe working condi-
tion.
• Never tamper with safety devices.
Check their proper operation regularly.
• Be sure the area is clear of bystand-
ers before operating. Stop machine if
anyone enters the area.
• Never carry passengers.
• Do not mow in reverse unless abso-
lutely necessary. Always look down
and behind before and while backing.
• Never carry children, even with the
blades shut off. They may fall off and
be seriously injured or interfere with
safe machine operation. Children who
have been given rides in the past may
suddenly appear in the mowing area
for another ride and be run over or
backed over by the machine.
• Keep children out of the mowing area
and in the watchful care of a respon-
sible adult other than the operator.
• Be alert and turn machine off if a child
enters the area.
• Keep machine free of grass, leaves, or
other debris build-up. Clean oil or fuel
spillage and remove any fuel-soaked
debris. Allow machine to cool before
storing.
• If you strike a foreign object, stop and
inspect the machine. Repair, if neces-
sary, before restarting.
• Never make any adjustments or repairs
with the engine running.
• Check grass catcher components and
the discharge guard frequently and
replace with manufacturer’s recom-
mended parts, when necessary.
• Mower blades are sharp. Wrap the
blade or wear gloves, and use extra
caution when servicing them.
• Check brake operation frequently. Ad-
just and service as required.
• Maintain or replace safety and instruc-
tion labels, as necessary.
• Before and while backing, look behind
and down for small children.
• Mow up and down slopes (15° Max),
not across.
• Choose a low ground speed so that
you will not have to stop or shift while
on the slope.
• Avoid starting, stopping, or turning on
a slope. If the tires lose traction, dis-
engage the blades and proceed slowly
straight down the slope.
• If machine stops while going uphill,
disengage blades, shift into reverse
and back down slowly.
• Do not turn on slopes unless neces-
sary, and then, turn slowly and gradu-
ally downhill, if possible.

6
PRODUCT SPECIFICATIONS CUSTOMER RESPONSIBILITIES
• Read and observe the safety rules.
• Follow a regular schedule in main-
taining, caring for and using your tractor.
• Follow the instructions under “Mainte-
nance” and “Storage” sections of this
owner’s manual.
WARNING: This tractor is equipped
with an internal combustion engine and
should not be used on or near any unim-
proved forest-covered, brush-covered or
grass-covered land unless the engine’s
exhaust system is equipped with a spark
arrester meeting applicable local or state
laws (if any). If a spark arrester is used, it
should be maintained in effective working
order by the operator.
A spark arrester for the muffler is available
through your nearest authorized service
center/department.
CONGRATULATIONS on your purchase
of a new tractor. It has been designed,
engineered and manufactured to give
you the best possible dependability and
performance.
Should you experience any problem you
cannot easily remedy, please contact a
qualified service center. We have com-
petent, well-trained technicians and the
proper tools to service or repair this trac-
tor.
Please read and retain this manual. The
instructions will enable you to assemble
and maintain your tractor properly. Always
observe the “SAFETY RULES”.
Gasoline Capacity 4 Gallons
and Type: Unleaded Regular
Oil Type SAE 30 (above 32°F)
(API-SG-SL): SAE 5W30
(below 32°F)
Oil Capacity: W/ Filter: 64 oz
W/O Filter: 60 oz
Spark Plug: Champion QC12YC
(Gap: .040")
Ground Speed Forward: 1st 1.1
2nd 1.4
3rd 2.2
4th 3.4
5th 4.3
6th 5.5
Reverse: 1.7
Charging System: 16 Amps @ 3600 RPM
Battery: Amp/Hr: 35
Min. CCA: 280
Case size: U1R
Blade Bolt Torque: 45-55 Ft. Lbs.
63
Pérdida de fuerza 3. Acumulación de césped, hojas y 3. Limpie la parte inferior de la caja
(continuado) basura debajo de la segadora. de la segadora.
4. Filtro de aire sucio. 4. Limpie/cambie el filtro de aire.
5. Nivel de aceite bajo/aceite sucio. 5. Revise el nivel de aceite/cambie el
aceite.
6. Bujía fallada. 6. Limpie y vuelva a ajustar la
abertura o cambie la bujía.
7. Filtro de combustible sucio. 7. Cambie el filtro de combustible.
8. Combustible rancio o sucio. 8. Vaciar el estanque de combustible
y vuelva a llenarlo con gasolina
nueva.
9. Agua en el combustible. 9. Vaciar el estanque de combustible
y el carburador, vuelva a llenar el
estanque con gasolina nueva y
cambie el filtro de combustible.
10.Alambrado de la bujía suelto. 10.Conecte y apriete el alambre de la
bujía.
11.Rejilla/aletas de aire del motor 11.Limpie las rejilla/aletas de aire del
sucias. motor.
12.Silenciador sucio/taponado. 12.Limpie/cambie el silenciador.
13.Alambrado suelto o dañado. 13.Revise todo el alambrado.
14.Carburador desajustado. 14.Vea “Para ajustar el Carburador”
en la sección de Servicio y Ajustes.
15.Válvulas del motor desajustadas. 15.Pongase en contacto con un
centro de servicio o con un
otro centro de servicio cualificado.
Vibración excesiva 1. Cuchilla desgastada, doblada o 1. Cambie la cuchilla. Apriete el
suelta. perno de la cuchilla.
2. Mandril de la cuchilla doblado. 2. Pongase en contacto con uncentro
de servicio o con un otro
centro de servicio cualificado.
3. Parte(s) suelta(s)/dañada(s). 3. Apriete la(s) parte(s). Cambie las
partes dañadas.
El tractor se pon 1. El sistema de funcionamiento 1. Girar el ROS en la posición "ON".
en marcha atrás atrás (ROS) no está "ON". Vea la sección de operación.
El motor continúa 1. Sistema de control que exige la 1. Revise el alambrado, los
funcionan do presencia del operador – interruptores y la conexiones.
cuando el operador seguridad fallado. Si no están correctas, pongase
se baja del asiento en contacto con un centro de
con el embra-gue servicio o con un otro del
accesorio centro de servicio cualificado.
enganchado
Ma corte-disparejo 1. Cuchilla desgastada, doblada o 1. Cambie la cuchilla. Apriete el
suelta. perno de la cuchilla.
2. El conjunto segador no está 2. Nivele el conjunto segador.
nivelado.
3. Acumulación de césped, hojas y 3. Limpie la parte inferior de la caja
basura debajo de la segadora. de la segadora.
4. Mandril de la cuchilla doblado. 4. Pongase en contacto con un
centro de servicio o con un
otro centro de servicio cualificado.
5. Los agujeros de ventilación del 5. Limpie alrededor de los mandriles
conjunto segador taponados para abrir los de ventilación.
debido a la acumulación de
césped, hojas y basura alrededor
de los mandriles.
PROBLEMA CAUSA CORRECCIÓN
IDENTIFICACIÓN DE PROBLEMAS:

62
PROBLEMA CAUSA CORRECCIÓN
IDENTIFICACIÓN DE PROBLEMAS:
No arranca 1. Sin combustible. 1. Llene el estanque de combustible.
2. Motor sin la 2. Vea “PARA ARRANCAR EL
“ESTRANGULACIÓN” (CHOKE) MOTOR” en la sección de
adecuada. operación.
3. Motor ahogado. 3. Espere varios minutos antes de
tratar de arrancar.
4. Bujía mala. 4. Cambie la bujía.
5. Batería baja o descargada 5.
Vuelva a cargar o cambie la bate ría.
6. Filtro de aire sucio. 6. Limpie/cambie el filtro de aire.
7. Filtro de combustible sucio. 7. Cambie el filtro de combustible.
8. Agua en el combustible. 8. Vaciar el estanque de combustible
y el carburador, vuelva a llenar el
estanque con gasolina nueva
cambie cambie el filtro de combus-
tible.
9. Alambrado suelto o dañado. 9. Revise todo el alambrado.
10.Carburador desajustado. 10.
Vea “Para ajustar el Carburador”
en la sección de Servicio y Ajustes.
11.Válvulas del motor 11.Pongase en contacto con un
desajustadas. centro de servicio o con un
otro centro de servicio cualificado.
Difícil de arrancar 1. Filtro de aire sucio. 1. Limpie/cambie el filtro de aire.
2. Bujía mala. 2. Cambie la bujía.
3. Batería baja o descargada. 3.
Vuelva a cargar o cambie la batería.
4. Filtro de combustible sucio. 4. Cambie el filtro de combustible.
5. Combustible rancio o sucio. 5. Vaciar el estanque de combustible
y vuelva a llenarlo con gasolina
nueva.
6. Alambrado suelto o dañado. 6. Revise todo el alambrado.
7. Carburador desajustado. 7. Vea “Para ajustar el Carburador”
en la sección de Servicio y Ajustes.
8. Válvulas del motor desajustadas. 8. Pongase en contacto con un
centro de servicio o con un
otro centro de servicio cualificado.
El motor no da 1. Pedal del freno no presionado. 1. Presione el pedal del freno.
vuelta 2. El embrague del accesorio está 2. Desenganche el embrague del
enganchado. accesorio.
3. Batería baja o descargada. 3.
Vuelva a cargar o cambie la batería.
4. Fusible quemado. 4. Cambie el fusible.
5. Terminales de la batería corroídos. 5. Limpie los terminales de la batería.
6. Alambrado suelto o dañado. 6. Revise todo el alambrado.
7. Interruptor de la ignición fallado. 7. Revise/cambie el interruptor de la
ignición.
8. Solenoide o arrancador fallados. 8. Revise/cambie el solenoide o
arrancador.
9. Interruptor(es) que exige(n) la 9. Póngase en contacto con un
presencia del operador fallado. centro de servicio o con un
otro centro de servicio cualificado.
El motor suena 1. Batería baja o descargada 1.
Vuelva a cargar o cambie la bate ría.
pero noarranca 2. Terminales de la batería corroídos. 2. Limpie los terminales de la batería.
3. Interruptor de la ignición 3. Revise todo el alambrado.
4. Solenoide o arrancador fallados. 4. Revise/cambie el solenoide o
arrancador.
Pérdida de fuerza 1.
Corta mucho césped, muy rápido. 1. Eleve la altura de corte.
2. Aceleración en la posición de 2. Ajuste el control de la aceleración.
“ESTRANGULACIÓN” (CHOKE).
7
UNASSEMBLED PARTS
(2) Keys Slope Sheet
(1) Oil Drain Tube
For Future Use
(1) 1-1/4 O.D. Washer
(1) Wheel
(1) Locknut 3/8-16
(1) Shoulder Bolt
Mower Front Wheel
Mower
(5) Large Retainer
Springs - 7/16
(1) Front Link
Assembly
(5) 1-3/16 O.D. Washers
(1) Anti-Swar Bar
(2) Small Retainer
Springs - 5/16
(1) 3/4 O.D. Washers
(2) Rear Lift Link
Assemblies

8
Your new tractor has been assembled at the factory with the exception of those parts left
unassembled for shipping purposes.
ASSEMBLY/PRE-OPERATION
TOOLS REQUIRED FOR ASSEMBLY
A socket wrench set will make assembly
easier. Standard wrench sizes you need
are listed below.
(1) 3/4" wrench (1) Pliers
(1) 9/16" wrench (1) Utility knife
(2) 7/16" wrench
(1) Tire pressure gauge
When right or left hand is mentioned in
this manual, it means, from your point of
view, when you are in the operating posi-
tion (seated behind the steering wheel).
L
02954
Positive
(Red)Cable
Negative
(black)cable

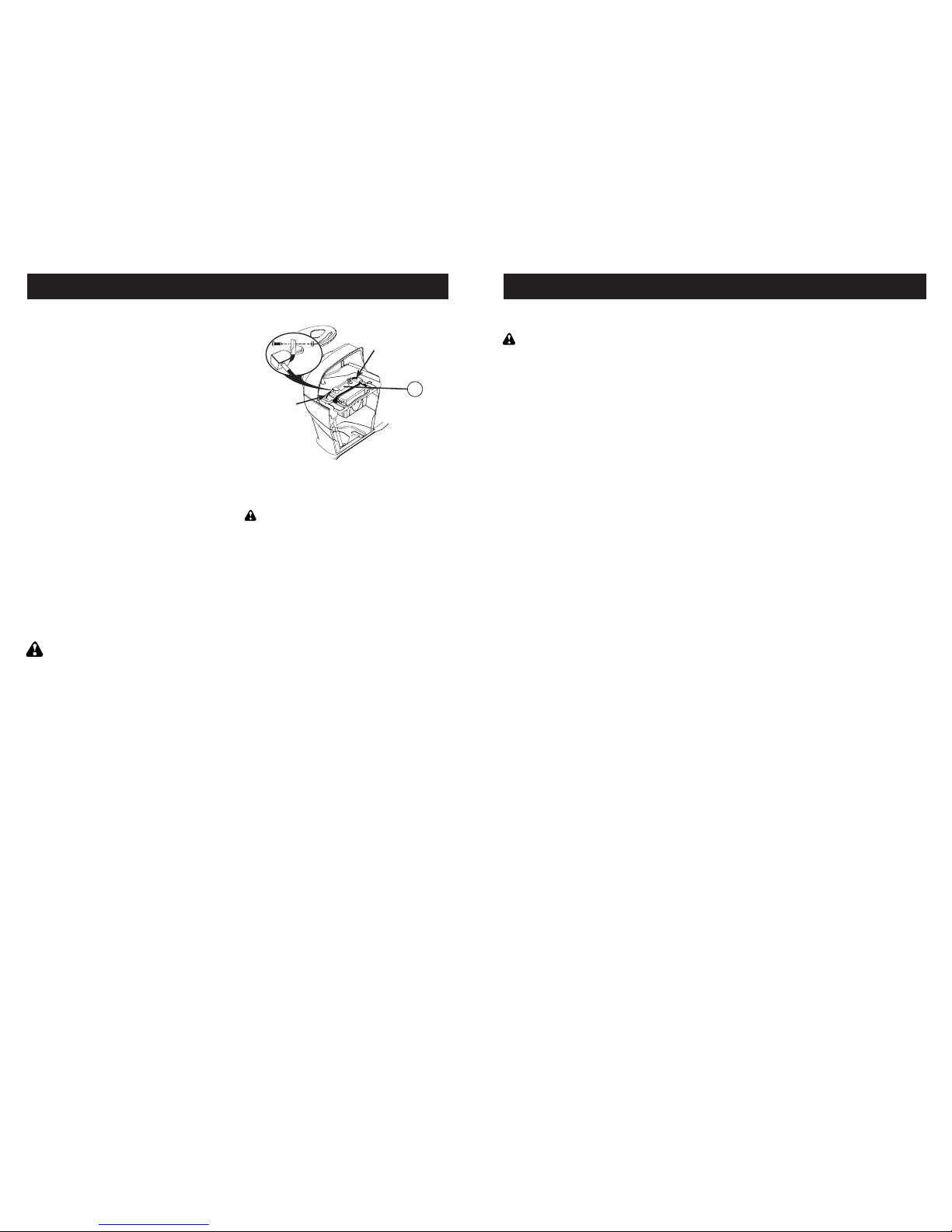

CONNECT BATTERY
CAUTION: Do not short battery
terminals by allowing a wrench or any
other object to contact both terminals at
the same time. Before connecting battery,
remove metal bracelets, wristwatch bands,
rings, etc.
Positive terminal must be connected
first to prevent sparking from accidental
grounding.
1. Lift hood to raised position.
2. Remove terminal protective caps and
discard.
NOTE: If this battery is put into service
after month and year indicated on label
(label located between terminals) charge
battery for minimum of one hour at 6-10
amps.
3. First connect RED battery cable to
positive (+) terminal with hex bolt and
4. Connect BLACK grounding cable to
negative (-) terminal with remaining
hex bolt and keps nut. Tighten se-
curely.
TO REMOVE TRACTOR FROM
CARTON
UNPACK CARTON
1. Remove all accessible loose parts and
parts boxes from carton.
2. Cut along dashed lines on all four pan-
els of carton. Remove end panels and
lay side panels flat.
3. Remove mower and packing materials.
4. Check for any additional loose parts or
cartons and remove.
NOTE: You may now roll or drive your
tractor off the skid. Follow the appropriate
instruction below to remove the tractor
from the skid.
WARNING: Before starting, read, un-
derstand and follow all instructions in the
Operation section of this manual. Be sure
tractor is in a well-ventilated area. Be sure
the area in front of tractor is clear of other
people and objects.
TO ROLL TRACTOR OFF SKID
(See Operation section for location
and function of controls)
1. Raise attachment lift lever to its high-
est position.
2. Release parking brake by depressing
clutch/brake pedal.
3. Place gearshift lever in neutral (N)
position.
4. Roll tractor forward off skid.
5. Remove banding holding the deflector
shield up against tractor.
TO DRIVE TRACTOR OFF SKID
(See Operation section for location
and function of controls)
1. Be sure all the above assembly steps
have been completed.
2. Check engine oil level and fill fuel tank
with gasoline.
3. Sit on seat in operating position,
depress clutch/brake pedal and set the
parking brake.
4. Place gear shift lever in neutral (N)
position.
5. Raise attachment lift lever to its high-
est position.
6. Remove key from bag and start the
engine (see "TO START ENGINE" in
the Operation section of this manual).
After engine has started, move throttle
control to idle (slow) position. 61
ALMACENAMIENTO
Inmediatamente prepare su tractor para el
almacenamiento al final de la temporada o si el
tractor no se va a usar por 30 días o más.
ADVERTENCIA: Nunca almacene el trac-
tor con gasolina en el estanque dentro de un
edificio en donde los gases pueden alcanzar
una llama expuesta o una chispa. Permita que
el motor se enfríe antes de almacenarlo en
cualquier recinto privado.
TRACTOR
Cuando el tractor se va a almacenar por cierto
período de tiempo, límpiela cuidadosamente,
quite toda la mugre, la grasa, las hojas, etc.
Guárdela en una área limpia y seca.
1. Limpie todo el tractor (vea “LIMPIEZA” en la
sección de Mantenimiento en este manual).
2. Inspeccione y cambie las correas, si es
necesario (vea las instrucciones para el
cambio de las correas en la sección de
Servicio y Ajustes de este manual).
3. Lubríquelo, según se muestra en la sección
de Mantenimiento de este manual.
4. Asegúrese que todas las tuercas, los
pernos y los tornillos estén sujetados
en forma segura. Inspeccione las partes
movibles para verificar si hay daño, rotura o
desgaste. Cámbielas si es necesario.
5. Retoque todas superficies pintadas oxida-
das o picadas; aplique lija antes de pintar.
BATERÍA
• Cargue la batería completamente antes de
guardarla.
• Después de cierto período de tiempo en
almacenamiento, la batería puede necesitar
volver a cargarse.
• Para ayudar a evitar la corrosión y las fugas
de potencia durante largos períodos de
almacenamiento, se deben desconectar
los cables de la batería y se debe limpiar
cuidadosamente (vea “PARA LIMPIAR LA
BATERÍA Y LOS TERMINALES” en la sec-
ción de Mantenimientode este manual).
• Después de limpiarla, deje los cables desco-
nectados y póngalos en donde no puedan
entrar en contacto con los terminales de la
batería.
• Si se remueve la batería del tractor para el
almacenamiento, no la guarde directamente
sobre concreto o sobre superficies húmedas.
MOTOR
SISTEMA DE COMBUSTIBLE
IMPORTANTE: Es important evitar que se
forman depositos de goma en partes funda-
mentales del sistema de combus-tible tales
como el carburador, el filtro del combustible,
la manguera del combustibles mezclados con
alcohol (conocido como gasohol o que tienen
etanol o metanol) pueden atraer humedad, lo
que conduce a la separación y a la formación
de acudos durante elalmacenamiento. La
gasolina acidica puede dañar el sistema de
combustible de un motor durante el periodo de
almacenamiento.
• Vaciar el depósito del carburante poniendo
en marcha el motor y dejándolo funcionar
hasta que el carburante termine el carbura-
dor esté vacío.
• Nunca use los productos para limpieza del
carburador o del motor en el estanque de
combustible pues se pueden producir daños
permanentes.
• Use combustible nuevo la próxima
temporada.
AVISO: El estabilizador de combustible es una
alternativa aceptable para reducir a un mínimo
la formación de depósitos de goma en el com-
bustible durante el período de almacenamiento.
Agregue estabilizador a la gasolina en el
estanque de combustible o en el envase para el
almacenamiento. Siempre siga la proporción de
mezcla que se encuentra en el envase del esta-
bilizador. Haga funcionar el motor por lo menos
10 minutos después de agregar el estabilizador,
para permitir que éste llegue al carburador. No
vaciar la gasolina del estanque de gasolina y el
carburador si se está usando estabilizador de
combustible.
ACEITE DEL MOTOR
Drene el aceite (con el motor caliente) y
cámbielo con aceite de motor limpio. (Vea “MO-
TOR” en la sección de Mantenimiento” de este
manual.)
CILINDRO(S)
1. Remueva la(s) bujía(s).
2. Vacíe una onza de aceite a través del
agujero(s) de la bujía en el cilindro(s).
3. Gire la llave de ignición a la posición de “Ar-
ranque” (Start), por unos cuantos segundos
para distribuir el aceite.
4. Cambie por bujía(s) nueva(s).
OTROS
• No guarde la gasolina de una temporada a la
otra.
• Cambie el envase de la gasolina si se emp-
ieza a oxidar. La oxidación y/o la mugre en
su gasolina producirán problemas.
• Si es posible, guarde su unidad en un recinto
cerrado y cúbrala para protegerla contra el
polvo y la mugre.
• Cubra su unidad con un forro protector
adecuado que no retenga la humedad. No
use plástico. El plástico no puede respirar, lo
que permite la formación de condensación,
lo que producirá la oxidación de su unidad.
IMPORTANTE: Nunca cubra el tractor mientras
el motor y las areas de escape todavia estan
calientes.

60
02239
PARA CAMBIAR LA BOMBILLA DE LA LUZ
DELANTERA
1. Levante el capó.
2. Tire el sujetador de la bombilla fuera del
agujero en la parte trasera del enrejado.
3. Cambie la bombilla en el sujetador y em-
puje el sujetador de la bombilla, en forma
segura, hacia atrás en el agujero en la
parte trasera del enrejado.
4. Cierre el capó.
ENTRECIERRE Y RELÉS
El alambrado suelto o dañado puede producir
el mal funcionamiento de su tractor, o que deje
de funcionar, o le impida el arrancar.
• Revise el alambrado. Vea el diagrama del
alambrado eléctrico en la sección de Partes
de Repuesto.
PARA CAMBIAR EL FUSIBLE
Cámbielo por un fusible tipo enchufable de 30
amps, tipo automotriz. El sujetador del fusible
está ubicado detrás del tablero.
02141
Capó
Conector del alambre de
las Luces Delanteras
PARA REMOVER EL CONJUNTO DEL CAPÓ
Y DEL ENREJADO
1. Levante el capó.
2. Desabroche el conector del alambre de las
luces delanteras.
3. Párese delante del tractor. Agarre el capó
en los lados, inclínelo un poco hacia el mo-
tor y sáquelo del tractor.
4. Para volver a instalar el capó, asegúrese de
volver a conectar el conector del alambre
de las luces.
MOTOR
PARA AJUSTAR EL CABLE DE CONTROL
DE LA ACELERACIÓN
El control de la aceleración ha sido preajustado
en la fábrica y no debería necesitar ajustes.
Revise los ajustes que se describen a continu-
ación, antes de soltar el cable. Si el ajuste es
necesario, vea de manual de motor.
PARA AJUSTAR EL CARBURADOR
El carburador ha sido preajustado en la fábrica
y no debería necesitar ajustes. Sin embargo, se
pueden necesitar ajustes de menor importan-
cia para compensar por las diferencias en el
combustible, temperatura, altura o carga. Si el
carburador necesita ajustes, vea de manual de
motor.

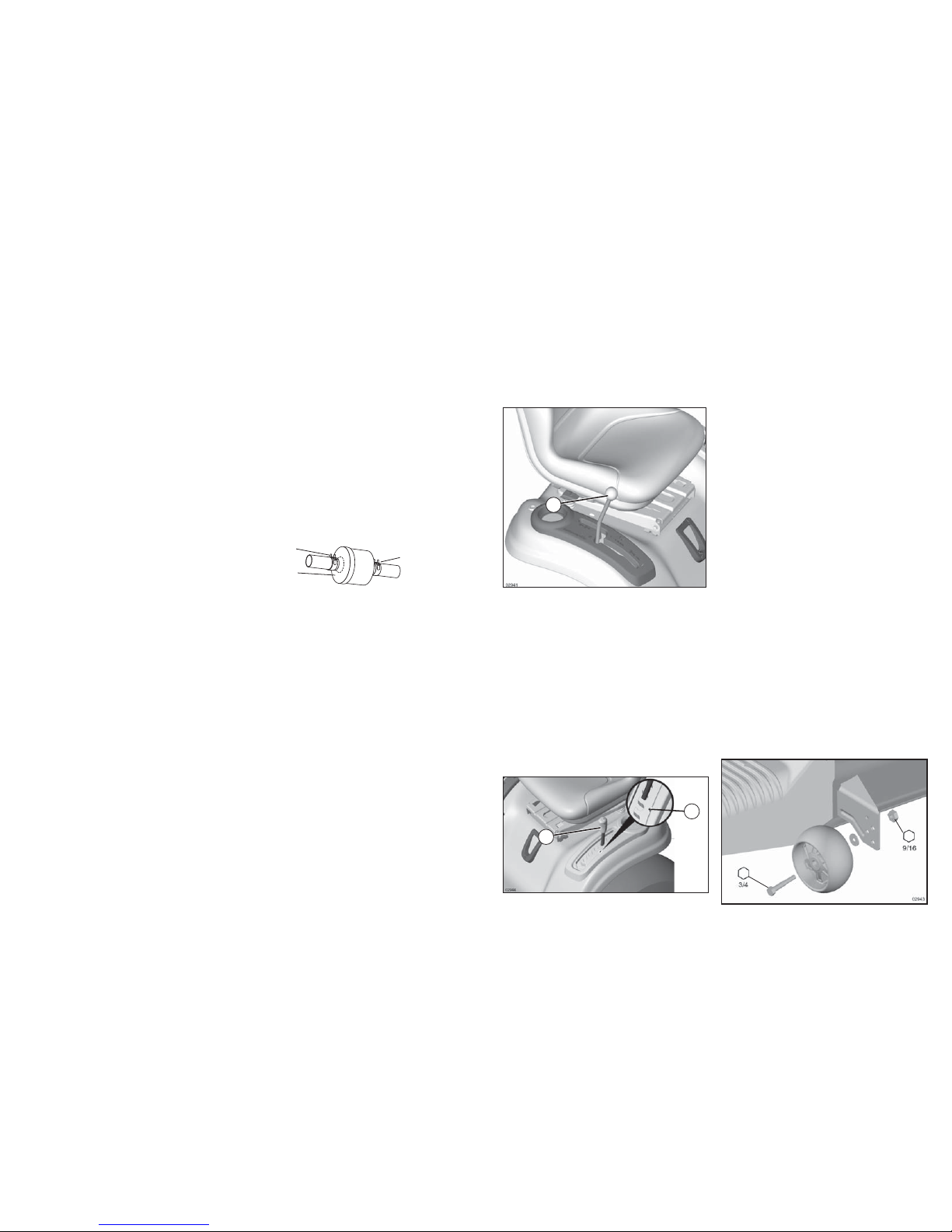

Palanca de Velocidades del Cambio Mecánico
Neutro Cierre
Metálico
REGULACIÓN DE LA PALANCA DE VELOCI-
DADES NEUTRO DEL CAMBIO MECÁNICO
CON DIFERENCIAL Y TRACCIÓN ANTERIOR
El cambio mecánico con diferencial y tracción
anterior tiene que estar en posición neutro
cuando la relativa palanca está en posición
(cierre metálico. La regulación ya está pre-
definida por la Casa constructora, pero si es
necesario efectuar más regulaciones, proceder
de la siguiente manera:
1. Asegurarse que el cambio mecánico con
diferencial y tracción anterior esté en
posición neutro (N).
AVISO: Cuando las ruedas posteriores del trac-
tor se mueven libremente, el cambio mecánico
está en neutro.
2. Soltar el perno de regulación en la parte
anterior de la rueda posterior derecha.
3. Colocar la palanca de velocidades en
posición neutro(N).
4. Apretar a fondo el perno de regulación.
AVISO: Desplazar el plano de trabajo de la
segadora hasta la posición más baja para
aumentar el juego al fin de acceder al perno de
regulación.
Perno de
Velocidades
9
7. Depress clutch/brake pedal into full
"BRAKE" position and hold. Move
gearshift lever to 1st gear.
8. Slowly release clutch/brake pedal and
slowly drive tractor off skid.
9. Apply brake to stop tractor, set park-
ing brake and place gearshift lever in
neutral position.
10.Turn ignition key to "STOP" position.
Continue with the instructions that follow.

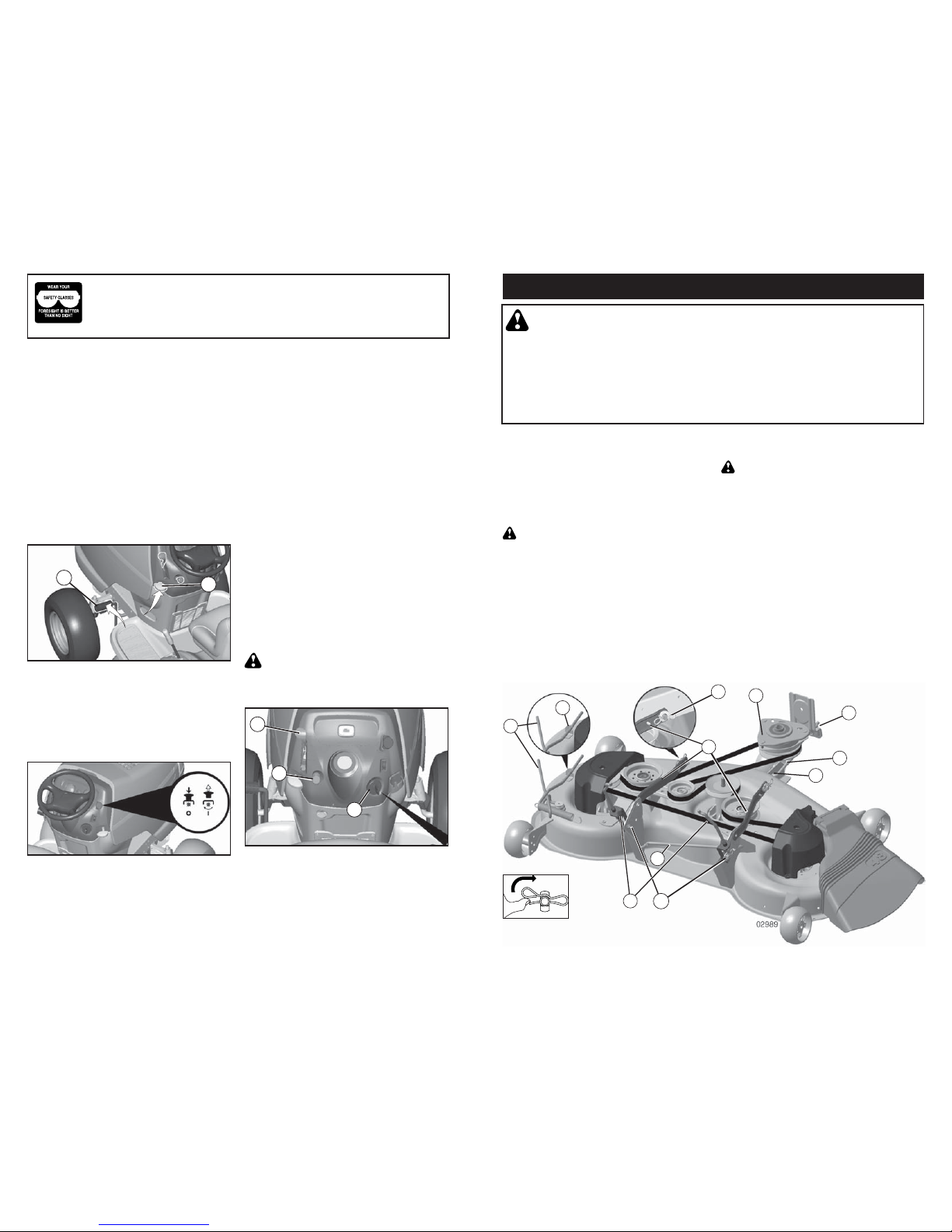

TO INSTALL MOWER
Be sure tractor is on level surface and
engage parking brake.
1. Lower attachment lift lever to it's lowest
position.
CAUTION: Lift lever is spring loaded.
Have a tight grip on lift lever, lower it
slowly and engage in lowest position.
2. Turn steering wheel to the left as far as
it will go and position mower on right
side of tractor with deflector shield to
the right.
NOTE: Be sure mower side suspension
arms (A) are pointing forward before slid-
ing mower under tractor.
3. Slide mower under tractor until it is
centered under tractor.
4. FIRST INSTALL ANTI-SWAY BAR (S).
- From right side of mower, insert ant-
sway bar into hole in transmission
bracket (T).
02965
02051
A
02995
S
T
A
- Pivot bar towards you and insert
other end of bar into hole in rear
mower bracket (D). Move mower as
needed to insert bar.
- Secure with washer and retainer
spring as shown.
02996
D
5. ATTACH MOWER SIDE SUSPENSION
ARMS (A) TO CHASSIS - Position hole
in arm over pin (B) on outside of tractor
chassis and secure with washer and
retainer spring.
6. Repeat on opposite side of tractor.
A
B
7. ATTACH REAR LIFT LINKS (C) - Lift
rear corner of mower and position
slot in link assembly over pin on rear
mower bracket (D) and secure with
washer and retainer spring.
8. Repeat on opposite side of tractor.

10
9. Turn steering wheel to position wheels
straight forward.
10.ATTACH FRONT LINK (E) - Work from
left side of tractor. Insert rod end of link
assembly through front hole in trac-
tor front suspension bracket (F) and
secure with retainer spring (G) through
hole in link located behind the bracket.
11.Insert other end of link (E) into hole in
front mower bracket (H) and secure
with washer and retainer spring (J).
12.Disengage belt tension rod (K) from
locking bracket (L).
13.Install belt onto engine clutch pulley (M).
IMPORTANT: Check belt for proper rout-
ing in all mower pulley grooves.
E
F
H
G
J
M
14.Engage belt tension rod (K) on locking
bracket (L).
CAUTION: Belt tension rod is spring
loaded. Have a tight grip on rod and en-
gage slowly.
15.Raise attachment lift lever to highest
position.
16.If necessary, adjust gauge wheels be-
fore operating mower as shown in the
Operation section of this manual.
D
C
B
H
E
F
M
L
A
K
S
C
D
59
00663
Llave Cuadrada (rueda
trasera solamente)
Arandelas
Anillo de
Retención
Cubierta
del eje
PARA REMOVER LAS RUEDAS PARA
HACER REPARACIONES
1. Bloquee el eje en forma segura.
2. Remueva la cubierta del eje, el anillo de
retención y las arandelas para permitir la
remoción de las ruedas (la rueda trasera
contiene una llave cuadrada - no la pierda).
3. Repare la llanta y vuélvala a montar.
AVISO: En las ruedas traseras solamente:
alinee las ranuras en el cubo de la rueda
trasera en el eje. Inserte la llave cuadrada.
4. Vuelva a colocar las arandelas e inserte el
anillo de retención en forma segura en la
ranura del eje.
5. Vuelva a colocar la cubierta del eje.
PARA HACER ARRANCAR EL MOTOR CON
UNA BATERÍA BAJA
ADVERTENCIA: Las baterías de ácido-plo-
mo generan gases explosivos. Mantenga las
chispas, las llamas y los materiales para fumar
alejados de las baterías. Siempre use una pro-
tección para los ojos alrededor de las baterías.
Si su batería está demasiado baja como para
hacer arrancar el motor tiene que volverse a
cargar. (Vea “Batería” en la sección de Manten-
imiento de este manual).
Si se usan “cables de empalme” para un
arranque de emergencia, siga este proced-
imiento:
IMPORTANTE: Su tractor esta equipado con
un sistema de 12 volts. El otro vehículo también
tiene que tener un sistema de 12 volts. No use
la batería de su tractor para hacer arrancar a
otros vehículos.
PARA ADJUNTAR LOS CABLES DE
EMPALME –
1. Conecte cada extremo del cable ROJO con
el terminal (A-B) POSITIVO (+) de cada
batería, preocupándose de no hacer corto-
circuito en el chasis.
2. Conecte un extremo del cable NEGRO
con el terminal (C) NEGATIVO (-) de una
batería completamente cargada.
3. Conecte el otro extremo del cable (D) NE-
GRO con un buena CONEXIÓN A TIERRA
DEL CHASIS, alejado del estanque de
combustible y de la batería.
PARA REMOVER LOS CABLES, INVIERTA EL
ORDEN
1. El cable NEGRO primero del chasis y luego
de la batería completamente cargada.
2. El cable ROJO al último de ambas baterías.
02614
Batería Débil o
Descargada
Batería
Completamente
Cargada
IMPRESIÓN / INCLINACIÓN DE LAS RUE-
DAS DELANTERAS
La impresión e inclinación de las ruedas
delanteras de su nuevo tractor vienen así
de fábrica y son normales. La impresión y la
inclinación de las ruedas delanteras no son
regulables. En caso que se produzca algún
daño que afecte la impresión o la inclinación
de las ruedas delanteras tal como vinieron de
fábrica, póngase en contacto con un centro de
servicios centro de servicios autorizado.
IMPRESIÓN / INCLINACIÓN DE LAS RUE-
DAS DELANTERAS
La impresión e inclinación de las ruedas
delanteras de su nuevo tractor vienen así
de fábrica y son normales. La impresión y la
inclinación de las ruedas delanteras no son
regulables. En caso que se produzca algún
daño que afecte la impresión o la inclinación
de las ruedas delanteras tal como vinieron de
fábrica, póngase en contacto con un centro de
servicios centro de servicios autorizado.
AVISO: Para arreglar las llantas perforadas
y péra prevenir que tenga llantas pinchadas a
causa de pequeñas fugas, comprar de su com-
merciante y utilizar el sello para llantas. Elsello
previene que las llantas se sequen y también la
corrosión.
CONTROLAR Y AJUSTAR EL FRENO
Si el tractor exige más de cinco (5) pies para
pararse a una velocidad más alta en el cambio
más alto en una superficie nivelada de hor-
migón seco o pavimentada, entonces se debe
controlar y ajustar el freno.
CONTROL DEL FRENO
1. Aparcar el tractor en una superficie nivelada
de hormigón seco o pavimentada, presionar
el pedal del freno hasta el fondo y accionar
el freno de estacionamiento.
2. Ponga la palanca de cambios en punto
muerto (N).
Las ruedas traseras tiene que bloquearse y pa-
tinar cuando se intenta empujar hacia adelante
el tractor manualmente. Sustituir las zapatas
del freno o contactar otro centro de servicio
cualificado.
