Muse 218SND User manual

IT / MANUALE D’USO
EN / OPERATING MANUAL
CODE: 44814
218SND / 218SN / 218S / 218SA

INFORMAZIONI GENERALI
MUSE 218SND / 218SN / 218S / 218SA Manual
Version : 1.1 ita, en - 11/2021 Code: 44814
Conservare questo documento in un luogo sicuro in modo che sia disponibile
per riferimento futuro.
Controllare regolarmente il sito web FBT per l’ultima versione di questo
documento.
Quando si rivende questo prodotto, consegnare questo documento al nuovo
proprietario.
FBT Elettronica SpA – 62019 Recanati (Italy)
www.fbt.it – [email protected]
AVVERTENZE.................................................................................................. 4
CARATTERISTICHE GENERALI .................................................................. 5
Descrizione ...........................................................................................................5
Speciche...............................................................................................................5
DIMENSIONI ................................................................................................... 6
PANNELLO & INGRESSI ............................................................................... 7
Muse 218SND / 218SN....................................................................................7
Muse 218S.............................................................................................................7

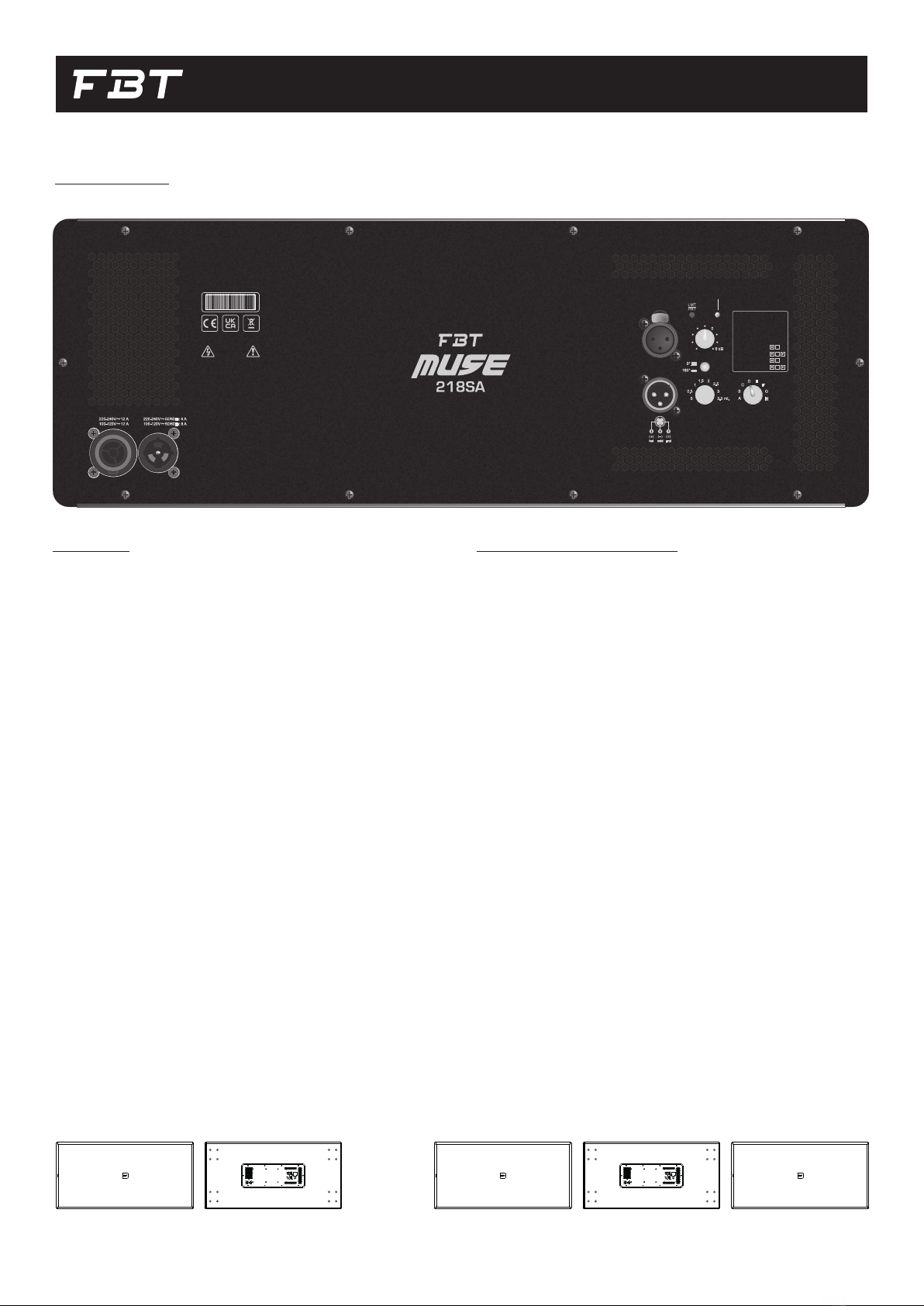

Muse 218SA .........................................................................................................8
Controlli & Funzioni...........................................................................................8
Preset......................................................................................................................8
ALIMENTAZIONE........................................................................................... 9
Alimentazione 220 / 240V..............................................................................9
Alimentazione 100/ 120V...............................................................................9
INGRESSI & USCITE .................................................................................... 10

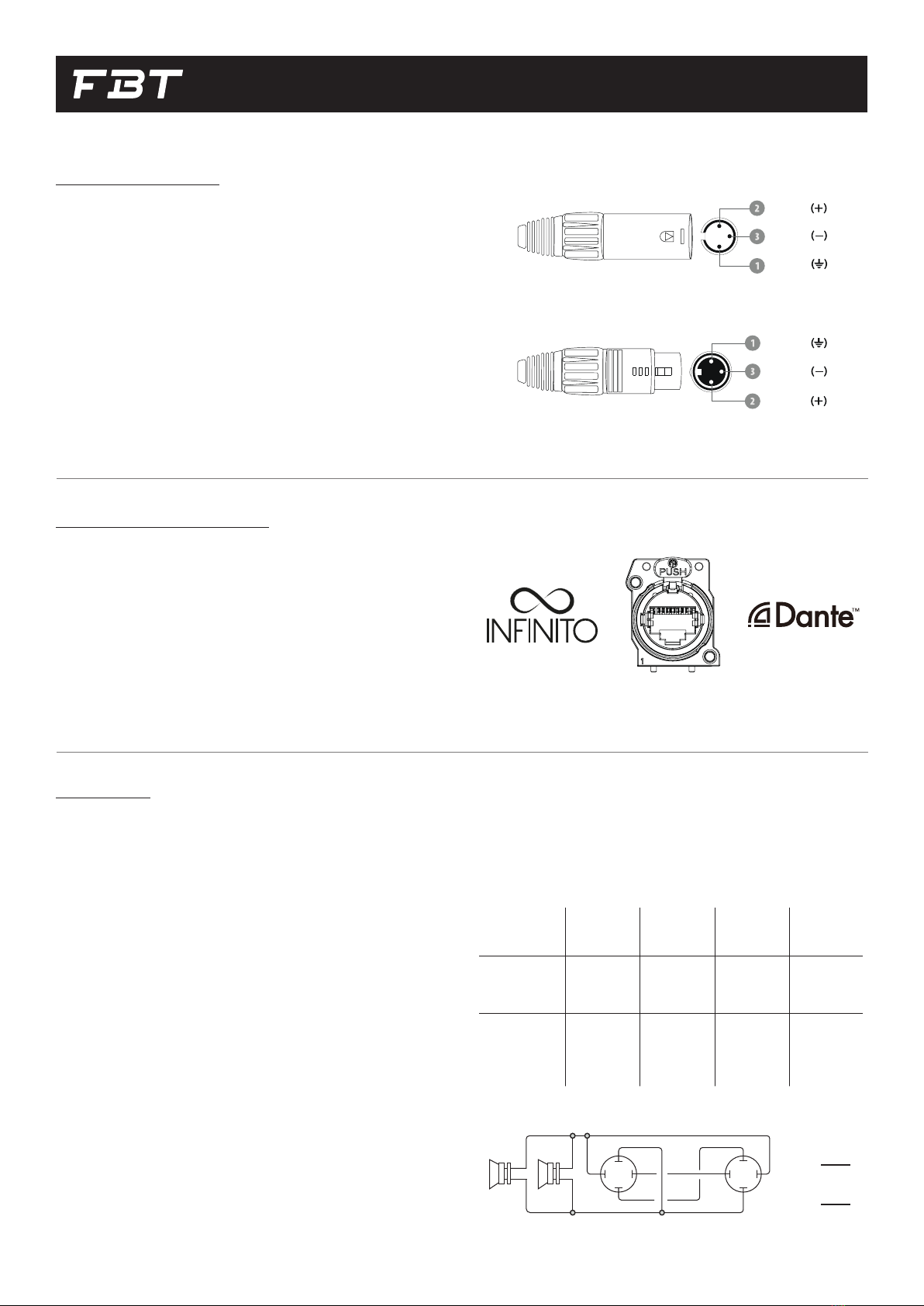

Connessione xlr................................................................................................10
Connessione ethernet...................................................................................10

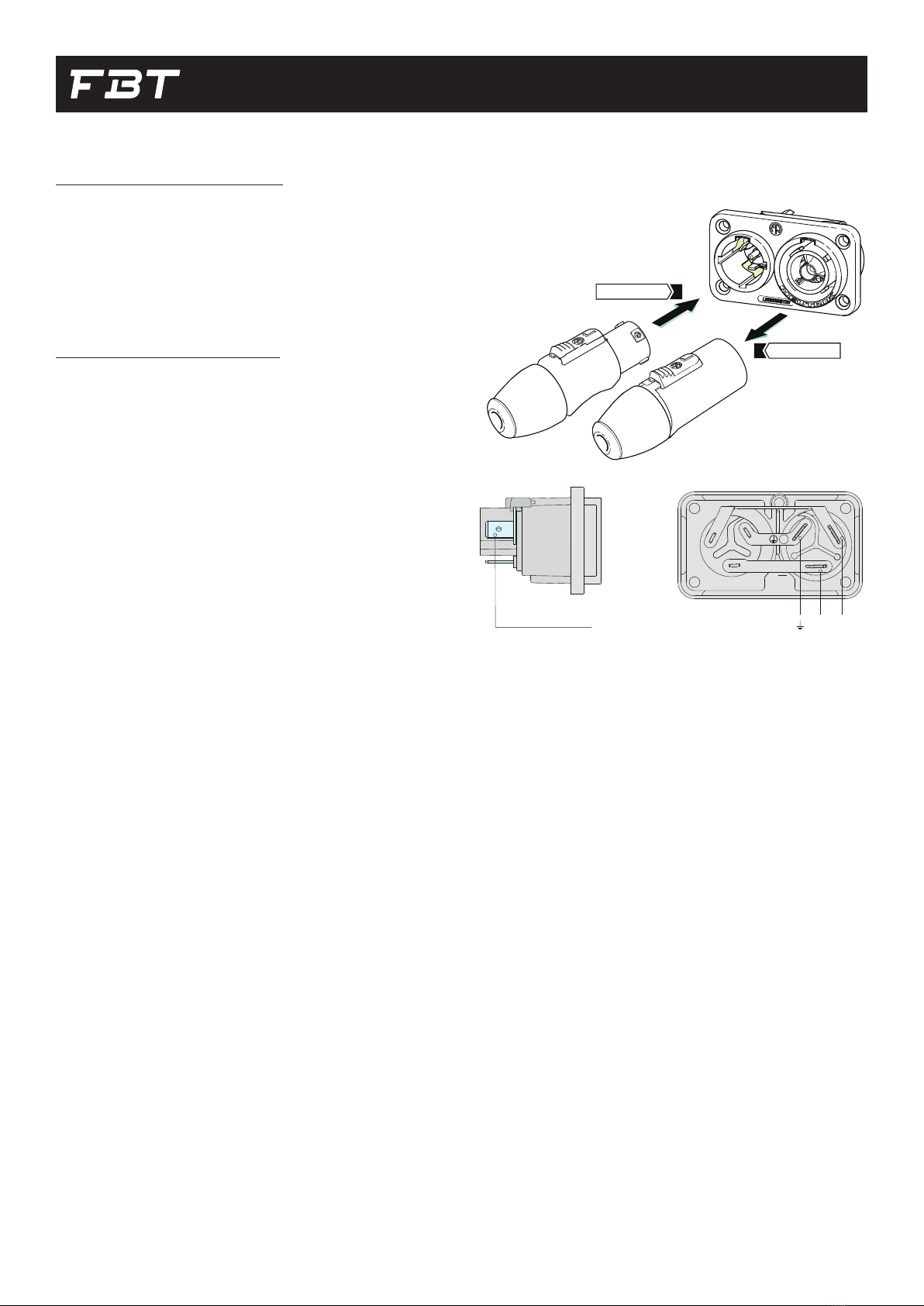

Speakon ............................................................................................................... 10
COLLEGAMENTI............................................................................................11
COLLEGAMENTO IN RETE........................................................................ 13
Collegamento dei diffusori in rete............................................................ 13
Procedura upgrade SN / SND.....................................................................13
CONTROLLI & FUNZIONI ......................................................................... 14
Innito system management suite ...........................................................14
Descrizione Interfaccia.................................................................................15
Menù principale ...............................................................................................16
ACCESSORI.................................................................................................... 19
INSTALLAZIONE........................................................................................... 20

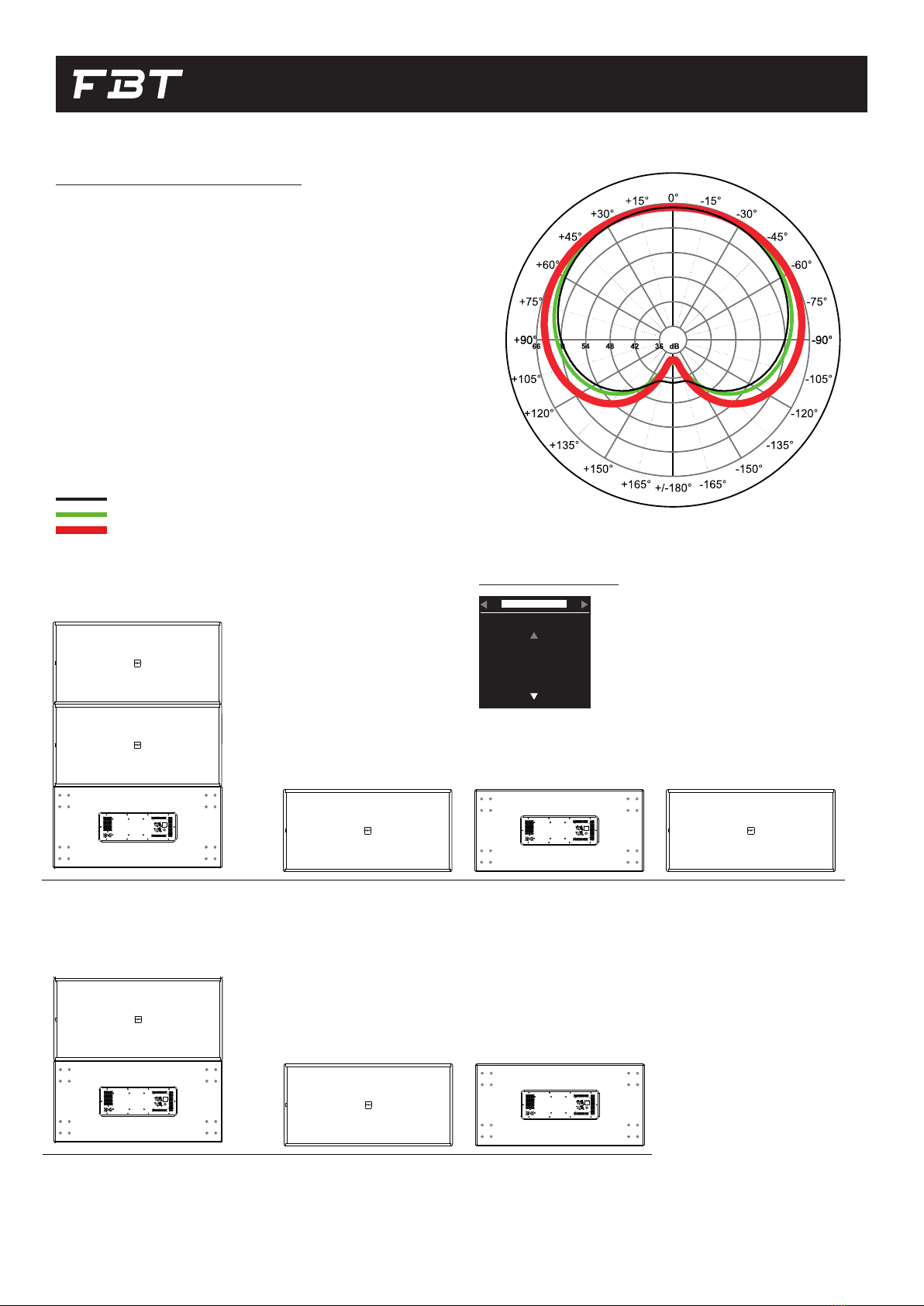

Congurazioni cardioidi................................................................................20
SPECIFICHE TECNICHE.............................................................................. 21
218SND / 218SN / 218S / 218SA

4
AVVERTENZE
• Leggere queste istruzioni
• Conservare queste istruzioni
• Fare attenzione a tutti gli avvertimenti
• Seguire tutte le istruzioni
• Non usare questo dispositivo vicino all’acqua
• Pulire solo con uno stronaccio asciutto
• Non ostruire le aperture di ventilazione. L’installazione deve essere
eseguita in base alle istruzioni fornite dal produttore.
• Non installare nelle vicinanze di fonti di calore come termosifoni,
valvole di regolazione, stufe o altri apparecchi ( amplicatori compresi
) che producono calore
• Non annullare l’obiettivo di sicurezza delle spine polarizzate o
con messa a terra. Le spine polarizzate hanno due lame, una più
larga dell’altra. Una spina con messa a terra ha due lame e un terzo
polo di terra. La lama larga o il terzo polo servono per la sicurezza
dell’utilizzatore. Se la spina fornita non è adatta alla propria presa,
consultare un elettricista per la sostituzione della spina.
• Proteggere il cavo di alimentazione dal calpestio e dalla compressione,
in particolare in corrispondenza di spine, prolunghe e nel punto dal
quale escono dall’unità.
• Usare solo dispositivi opzionali/accessori specicati dal produttore.
• Utilizzare esclusivamente con carrelli, supporti, treppiedi, mensole o
tavole specicati dal produttore o venduti unitamente all’apparecchio.
Se si utilizza un carrello prestare attenzione durante lo spostamento
combinato del carrello e dell’apparecchio, per evitare il vericarsi di
danni dovuti ad eventuale ribaltamento.
• Staccarela spinaincaso ditemporaleoquandononsi usal’apparecchio
per un lungo periodo.
• Per l’assistenza tecnica rivolgersi a personale qualicato. L’assistenza
tecnica è necessaria nel caso in cui l’unità sia danneggiata, per es.
per problemi del cavo di alimentazione o della spina, rovesciamento
di liquidi od oggetti caduti all’interno dell’apparecchio, esposizione
alla pioggia o all’umidità, anomalie di funzionamento o cadute
dell’apparecchio.
ATTENZIONE
RISCHIO DI SHOCK ELETTRICO
NON APRIRE
PER EVITARE IL RISCHIO DI SHOCK ELETTRICO NON APRIRE IL
COPERCHIO NON USARE UTENSILI MECCANICI ALL’INTERNO
CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO. PER
EVITARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO NON
ESPORRE L’APPARECCHIATURA ALLA PIOGGIA O ALL’UMIDITA’.
IL DISPOSITIVO DEVE ESSERE COLLEGATO ALLA RETE ELETTRICA
PRINCIPALE ATTRAVERSO UNA PRESA DI ALIMENTAZIONE CON UN
COLLEGAMENTO DI MESSA A TERRA PROTETTIVO.
ATTENZIONE: il simbolo del cassonetto barrato, ove
riportato sull’apparecchiatura o sulla confezione, indica che il
prodotto alla ne della propria vita utile deve essere raccolto
separatamente dagli altri riuti. Al termine dell’utilizzo,
l’utente dovrà farsi carico di conferire il prodotto ad un
idoneo centro di raccolta differenziata oppure di riconsegnarlo al
rivenditore all’atto dell’acquisto di un nuovo prodotto.
L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile, contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative previste ai sensi di legge. Le
informazioni contenute in questo manuale sono state scrupolosamente
controllate; tuttavia la FBT non si assume nessuna responsabilità per
eventuali inesattezze.
La FBT Elettronica SpA si riserva il diritto di modicare le caratteristiche
tecnicheedestetiche deiprodotti inqualsiasimomento esenzapreavviso.
Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per
sospendere direttamente i moduli o il sistema In caso di utilizzo all’aperto
è sempre consigliabile ancorare il sistema per prevenire eventuali
oscillazioni dovute al vento o agli agenti atmosferici

5
CARATTERISTICHE GENERALI
DESCRIZIONE
MUSE218SND è un ground subwoofer a radiazione diretta, dispone di
due altoparlanti B&C 460mm a lunga escursione con bobina da 100mm
ed amplicazione da 4000W in classe D, capace di 148.5dB SPL. Il
cabinet, accordato in bass-reex, offre sostanziale energia no a 30Hz
ed è ideale per estendere e rinforzare le basse frequenze del line array
MUSE 210LND in congurazione ground- stack.
Dispone di preset per creare varie congurazioni con direttività di tipo
cardioide, dove alcuni subwoofer sono rivolti posteriormente rispetto
all’audience per cancellare acusticamente la pressione sonora dietro al
cluster, ottenendo un abbattimento della pressione sonora di oltre 15dB.
Il cabinet, ottimizzato con simulazioni acustiche di tipo BEM per ridurre
risonanze e turbolenza dei condotti, è in multistrato di betulla da 18mm
con sei maniglie, e verniciatura antigrafo. Rete frontale rinforzata
dotata di tessuto di protezione e predisposizione per 4 ruote da 100mm
nel pannello posteriore.
Punta di diamante dell’intero progetto è il modulo di amplicazione da
4000 RMS con interfaccia di rete TCP/IP. Basato sullo standard AES70 di
OCA ALLIANCE, comunica con il software di controllo remoto “INFINITO
management suite” e riceve streaming audio digitale a 24bit 48-96Khz
da tutti i device compatibili con lo standard “DANTE”. INFINITO è una
vera rivoluzione nel mondo FBT che migliora l’esperienza dell’utente in
un nuovo livello di prestazioni e semplicità! Si tratta di una piattaforma
software totalmente sviluppata internamente dal team di ricerca e
sviluppo di FBT che offre monitoraggio in tempo reale dei sensori interni
e dello stato dei dispositivi collegati, Vu-meter IN/OUT, controlli di tutti
i parametri, gestione dei gruppi, lettura degli avvisi. Il MUSE 218SND è
dotato di ventilazione forzata intelligente e di display OLED con encoder
per il settaggio dei parametri. Un led blu frontale ad alta luminosità
permette l’identicazione del device da remoto.
MUSE 218S:versione passiva. Impedenza nominale 4Ohm. Non è
dotato di crossover e protezione interna quindi è necessario utilizzare
un amplicatore processato o un processore a monte dell’amplicatore
con preset approvati da FBT per equalizzare e proteggere il diffusore
da sovraccarico termico ed eccessiva escursione. Amplicatore
raccomandato 4000W/4Ohm.
MUSE218SA:identicoalmodelloMUSE218SN/SNDeccettolamancanza
dell’interfaccia di rete e del display, quindi non è possibile controllare e
monitorare il diffusore da remoto ed i settaggi sono manuali.
SPECIFICHE
• Subwoofer Ground stack a radiazione diretta in bass-reex
• Grande porta di accordo per ridurre al minimo fenomeni di turbolenza
e power compression
• Doppio altoparlante da 18’’ (460mm) custom B&C ad alta escursione
con bobina da 4’’ (100mm)
• Risposta in frequenza da 30Hz @-6dB
• Amplicatore in classe D da 4000W RMS con alimentatore switching
• Interfaccia di rete TCP/IP – AES70 compatibile
• EtherCon RJ45 ingresso ed uscita per collegamento daisy-chain
• DISPLAY OLED ed ENCODER con PUSH per controllo parametri e
settaggio
• Streaming audio DANTE 24bit / 48-96KHz su Network TCP/IP
• Cabinet in multistrato di betulla da 0.7’’ (18mm) con verniciatura
antigrafo nera, 6 maniglie e robusta griglia metallica di protezione
con tessuto sintetico
• Supporto per stativo M20
• Predisposizione per 4 ruote opzionali da 4’’ (100mm)
• Ideale per estendere e rinforzare le basse frequenze del line array
MUSE 210LND in congurazione appoggiata

6
DIMENSIONI
1140mm. 740mm.
555mm.
MUSE 218SND / 218SN / 218S / 218SA
* *
**
*
X
X
X
X
X
PREDISPOSIZIONE RUOTE
PREDISPOSIZIONE MSF-210

7

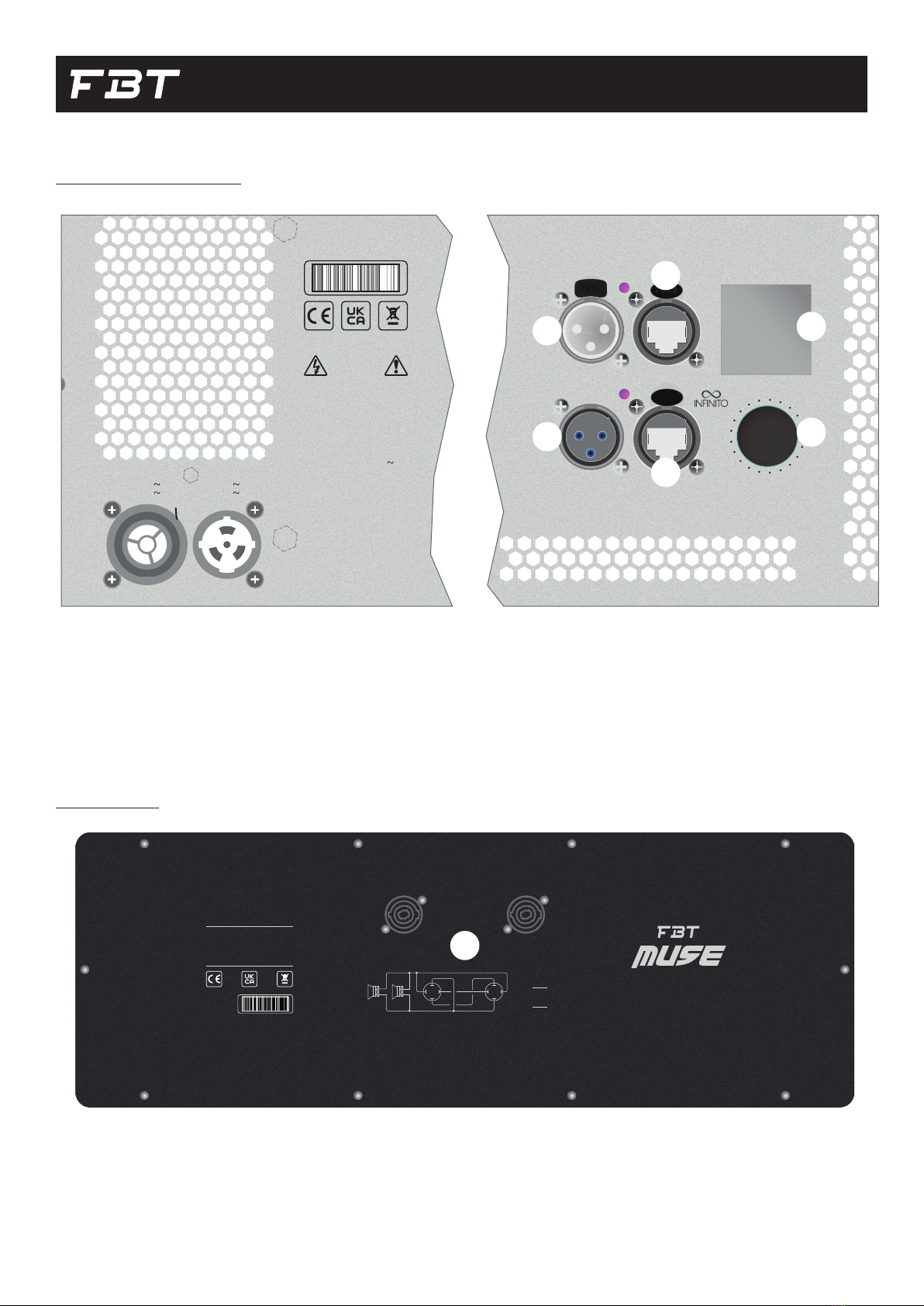

PANNELLO & INGRESSI
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 / 60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 / 60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 / 60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 / 60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
1
2
3
4
5
6
1. XLR input
2. Xlr link output
3. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’ingresso di rete ethernet per controllo e monitoraggio remoto
tramite INFINITO SOFTWARE MANAGEMENT
4. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’uscita daisy chain di rete ethernet del controllo e monitoraggio
remoto INFINITO SOFTWARE MANAGEMENT
5. Volume digitale generale per il controllo del livello del segnale.
Premere per entrare nel menu del DSP e ruotare la manopola per la
scelta e la selezione dei parametri
6. Visualizzazione menu e impostazioni del DSP
MUSE 218SND / 218SN
MUSE 218S
+
+
+
+
+
+
+
++ ++ ++ +
+
+
+
+
+
+
218S
+
+
+
+
+
+
+
+
MADE
IN
ITALY
IT IS IMPORTANT TO USE ANY AMPLIFIER THAT DOES
(NOT EXCEED 4000W RMS @ 4 OHM)
ATTENTION:
NO PASSIVE CROSSOVER INSIDE; AN EXTERNAL
DIGITAL PROCESSOR IS REQUIRED FOR OPTIMUM
PERFORMANCE AND WOOFER SAFETY.
PLEASE REFER TO OWNER’S MANUAL FOR SETTINGS.
INPUT OUTPUT
INPUT
1+ 2+
1-
2-
LF
+
-
OUTPUT
1+ 2+
1-
2-
+
-
INPUT OUTPUT
1+ 2+
1- 2-
2+ 1+
2- 1-
Sound Reinforcement Subwoofer
1
1. Le prese Speakon sono collegate in parallelo; utilizzare una
presa per il collegamento del box all’uscita di un amplicatore di
potenza, l’altra per collegare un secondo box.

8
PANNELLO & INGRESSI
MUSE 218SA
CONTROLLI & FUNZIONI
PRT / LMT: l’accensione del led indica il malfunzionamento del sistema
dovuto ad un guasto dell’amplicatore interno o all’intervento dei circuiti
di limitazione per evitare sovraccarico termico.
LED DI STATO:
• VERDE: ON,indica l’attivazione del sistema.
• GIALLO: STANDBY, In assenza di segnale di ingresso, dopo 30 minuti
l’amplicatore va in modalità di basso consumo energetico. Non
appena il segnale supera la soglia di rilevazione, in meno di 1 secondo
torna nella modalità normale
• ROSSO: FAN ERROR: Segnala uno stato di anomalia della ventola
che non permette di raffreddare adeguatamente l’amplicatore.
Controllare se la ventola è libera di girare, potrebbe esssere
necessario sostituire la ventola.
PHASE: il controllo di fase consente di ottimizzare l’allineamento di fase,
cioè di ottenere una risposta in frequenza uniforme nella zona di incrocio
tra sub e satellite. Nella posizione “0°” l’emissione sonora del sub è in
fase con il segnale di ingresso; nella posizione “180°” l’emissione sonora
è in contro-fase con il segnale di ingresso. Questo controllo consente
di ottenere ulteriore essibilità nella messa a punto del subwoofer,
ottimizzandone le prestazioni.
LEV: regola il livello generale del segnale.
PRESET: seleziona 8 preset ad ognuno dei quali corrisponde una
congurazione di diffusori in base alle preferenze personali e all’acustica
dell’ambiente di ascolto.
DELAY: controllo di una linea di ritardo digitale che agisce sul segnale di
ingresso; in questo modo è possibile compensare il disallineamento sul
piano verticale di sub e satellite. Il delay èespresso in metri e va da O a 3,5.
IN/ LINK: prese di ingresso/uscita bilanciate collegate in parallelo; “IN”
consente il collegamento di un segnale preamplicato come, ad esempio,
quello in uscita da un mixer; “LINK” permette il collegamento di più
diffusori con lo stesso segnale.
PUSH
Power consumption: 800W
M A D E I N I T A L Y
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
A
B
C
DE
F
G
H
0
0.5
1
1.5 22.5
3
3.5 mt.
AC LOOP
OUTPUT AC INPUT
50/60Hz 4 A220-240V
50/60Hz 8 A
100-120V
12 A220-240V
12 A
100-120V
0 0
6 dB
0
IN
LINK PRESETDELAY
LEVEL
PHASE
180°
0°
Green • ON
Yellow • STBY
Red • FAN ERR.
A• ORIGINAL 100Hz
B• DEEP 100Hz
C• PUNCH 125Hz
D• INFRA 70Hz
Cardioid rear:
E• ORIG. 1 FRONT
F• ORIG. 2 FRONT
G• INFRA 1 FRONT
H• INFRA 2 FRONT
PRESET
ORIGINAL: corrisponde al tipico sound “FBT”; è il preset di default
con utilizzo general purpose, adatto quindi alla maggior parte delle
applicazioni.
DEEP: questo preset estende ed enfatizza la gamma bassa del subwoofer,
per un suono molto profondo e morbido adatto in applicazioni di alta
qualità e media energia quali musica acustica, jazz, ecc.
PUNCH: il suono del sub diventa più asciutto, meno estensione in bassa
frequenza ma più energia concentrata in gamma 80-120Hz; adatto al rock
e ad applicazioni ad alto SPL
INFRA: il ltro viene spostato a frequenza più bassa degli altri preset,
quindi vengono riprodotte soltanto le frequenze molto basse. Utilizzare
questo preset in sistemi con più suwoofers che riproducono una gamma
diversa di frequenze. Nei subwoofers congurati in abbinamento con il
modello MUSE 218SA impostare il preset “XXXXX WITH INFRA”.
Cardioid rear
ORIGINAL 1 FRONT: preset da utilizzare in sistemi con due subwoofers;
nel diffusore rivolto verso l’audience impostare il preset ORIGINAL (1);
(Fig.1)
ORIGINAL 2 FRONT: preset da utilizzare in sistemi con tre subwoofers;
nei due diffusori rivolti verso l’audience impostare il preset ORIGINAL (2);
(Fig.1)
INFRA 1 FRONT: preset da utilizzare in sistemi con due subwoofers; nel
diffusore rivolto verso l’audience impostare il preset INFRA (1);(Fig.1)
INFRA 2 FRONT: preset da utilizzare in sistemi con tre subwoofers; nei
due diffusori rivolti verso l’audience impostare il preset INFRA (1); (Fig.2)
Preset Original / Infra Preset Cardiod Rear
Original / Infra 1 Front
Preset Cardiod Rear
Original / Infra 2 Front
Preset Original / Infra Preset Original / Infra
FRONT REAR FRONT REAR FRONT
FIG.1 FIG.2

9
ALIMENTAZIONE 220 / 240V
Per l’alimentazione elettrica, i modelli MUSE 218SND / SN / SA sono forniti
di una presa Neutrik PowerCon cable duplex con ingresso ed uscita.
ATTENZIONE: non sostituire la spina in dotazione del cavo di
alimentazione con un’altra spina, in quanto il cavo di alimentazione è in
grado di supportare una corrente massima di 16A.
ALIMENTAZIONE 100/ 120V
Se la richiesta complessiva di corrente èinferiore a 15A, utilizzare il cavo
di alimentazione in dotazione. Se la richiesta complessiva di corrente è
superiore a 15A ed inferiore a 20A, utilizzare un cavo di alimentazione
AWG12 SJT VW1 con una spina di corrente nominale superiore o uguale
a 30A.
IL CAVO E LA SPINA DEVONO ESSERE CERTIFICATI “UL” O “CSA”.
LN
N
L
Flat tabs for FASTON
NACT3FX-W
(Connector)
NACT3MX-W
(Plug Connector)
POWER IN
POWER OUT
®
6.35 mm x 0.8 mm
(1/4” x 0.03”)
ALIMENTAZIONE

10
CONNESSIONE XLR
Disponibile sui modelli MUSE 218SND / 218SN / 218SA
La connessione XLR è un tipo di collegamento bilanciato che permette di
collegare apparecchi a grande distanza senza perdita di qualità dovuta al
rumore di fondo captato.
Ciò è reso possibile dalla presenza, oltrechè della massa (pin 1), di due
cavi: un cavo di segnale (pin 2) e un cavo di segnale sfasato di 180° (pin
3); al capo opposto rispetto alla sorgente di segnale, su entrambi questi
cavi, oltre al segnale vero e proprio, sarà presente in fase la stessa
quantità e tipo di rumore di fondo eventualmente captato lungo il
percorso o inevitabilmente prodotto dai cavi (non quello per agitazione
termica). Il segnale verrà quindi prelevato dai due cavi per differenza:
in questo modo la parte utile risulterà di ampiezza doppia, mentre
quel rumore captato o prodotto lungo il percorso, essendo presente
in fase su entrambi i cavi, sarà annullato dall’operazione di differenza..
Lo standard EIA RS-297-A prevede che i connettori XLR a tre poli per
l’audio bilanciato siano cablati come da g.
CONNESSIONE ETHERNET
Disponibile sui modelli MUSE 218SND / 218SN
I connettori Neutrik etherCON®forniscono soluzioni per il trasferimento
di dati e altro in ambienti difcili ed esigenti.
La serie etherCON è un sistema di connettori RJ45 robusto e bloccabile,
ottimizzato per applicazioni di rete audio, video e lightning professionali.
Grazie alla possibilità di collegamento in rete, i modelli della serie Horizon
possono essere controllati in remoto grazie al software INFINITO System
Management Suite.
È consigliabile usare un cavo ethernet di tipo cat.5e SF/UTP o classe
superiore.
Supporto per DANTE Digital Sudio Networking
ground
hot
cold
ground
hot
cold
LINK (uscita)
XLR bilanciato femmina
INPUT
XLR bilanciato maschio
SPEAKON
Disponibile sui modelli MUSE 218S
MUSE218S è un sistema ad 1 via, necessità cioè di essere pilotato da
un canale di amplicazione opportunamente processato con parametri
DSP forniti da FBT. Un uso improprio del sistema con settaggi DSP
non corretti può compromettere l’afdabilità dei trasduttori ed esibire
una performance acustica non ottimale. Internamente non è presente
un crossover passivo, gli altoparlanti sono collegati direttamente ai
connettori SPEAKON . Nella plancia posteriore sono presenti due
connettori NeutriK Speakon NL4M, un ingresso ed una uscita. La
congurazione interna del collegamento permette di linkare due diffusori
con un cavo a 4 li e pilotarli ciascuno con un canale di amplicazione
dedicato (vedi di seguito sezione dedicata al LINK).
LINK DI DUE O PIU’ DIFFUSORI
Attenzione! In tale congurazione è necessario usare un cavo
SPEAKON a 4 li tra amplicatore e primo diffusore! Collegare uscita
amplicatore canale 1 ai morsetti 1+ / 1- ed il canale 2 ai morsetti 2+
/ 2- dello SPEAKON INPUT. Il canale 1 viene usato per pilotare gli
altoparlanti del primo diffusore collegato, mentre il canale 2 viene
rilanciato sui morsetti 1+ / 1- dello SPEAKON di uscita che andrà
collegato all’ingresso del secondo diffusore con un normale cavo
speakon a due poli. Nel caso di LINK di 4 DIFFUSORI è necessario
usare cavo SPEAKON a 4 poli anche per i LINK e considerare che
il DIFFUSORE numero 1 e 3 risulteranno collegati in parallelo così
come i diffusori numero 2 e 4. L’impedenza vista dall’amplicatore
si dimezza, sarà pertanto necessario scegliere emplicatori in grado
di pilotare l’impedenza risultante dal parallelo dei diffusori collegati.
LF+
AMP CH1
LF-
AMP CH1
LF+(linked
cabinet)
AMP CH2
LF-(linked
cabinet)
AMP CH2
SPEAKON
NL4M
INPUT
1+ 1- 2+ 2-
SPEAKON
NL4M
OUTPUT/
LINK
2+ 2- 1+ 1-
INPUT
1+ 2+
1-
2-
LF
+
-
OUTPUT
1+ 2+
1-
2-
+
-
INPUT OUTPUT
1+ 2+
1- 2-
2+ 1+
2- 1-
La sezione del cavo SPEAKON deve essere adeguata alla corrente fornita
ai diffusori. In linea di massima consigliamo di usare le seguenti sezioni:
• 2.5mm2 lunghezza no a 20mt
• 4mm2oltre 20 mt.
INGRESSI & USCITE

11

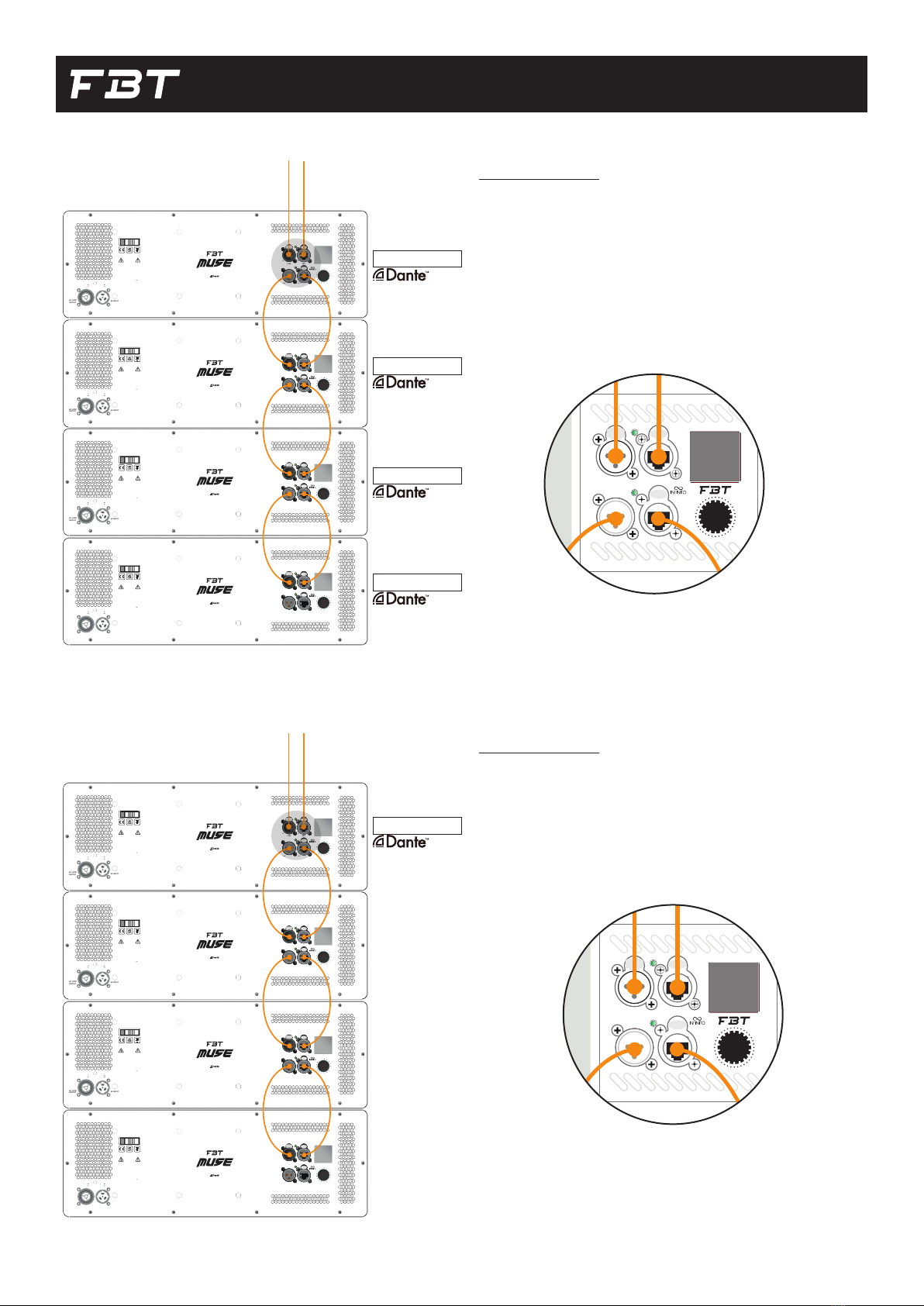

ES. CONFIG. 1
La configurazione in esempio con n.4 moduli MUSE 218SND collegati
tra loro permette:
• Input solo Dante (non sono necessari link XLR)
• Input solo analogico
• Input Dante con backup analogico
• Input Dante con link analogico (sconsigliato)
ES. CONFIG. 2
La configurazione in esempio con n.1 modulo MUSE 218SND e n.3
moduli MUSE 218SN collegati tra loro permette:
• Input Dante sul modulo MUSE 218SND e link analogico sui
moduli MUSE 218SN, possibile backup analogico
• Input solo analogico
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
NETWORK
INPUT
XLR
INPUT
MUSE 218SND
MUSE 218SND
MUSE 218SND
MUSE 218SND
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
218SND
50 /60 Hz 4 A220-240 V
Power consumption: 800W
AC Input Range: 100-240 V 50 / 60 Hz
50 /60 Hz 8 A
100-120 V
12 A220-240 V
12 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
NETWORK
INPUT
XLR
INPUT
MUSE 218SND
MUSE 218SN
MUSE 218SN
MUSE 218SN
COLLEGAMENTI

12

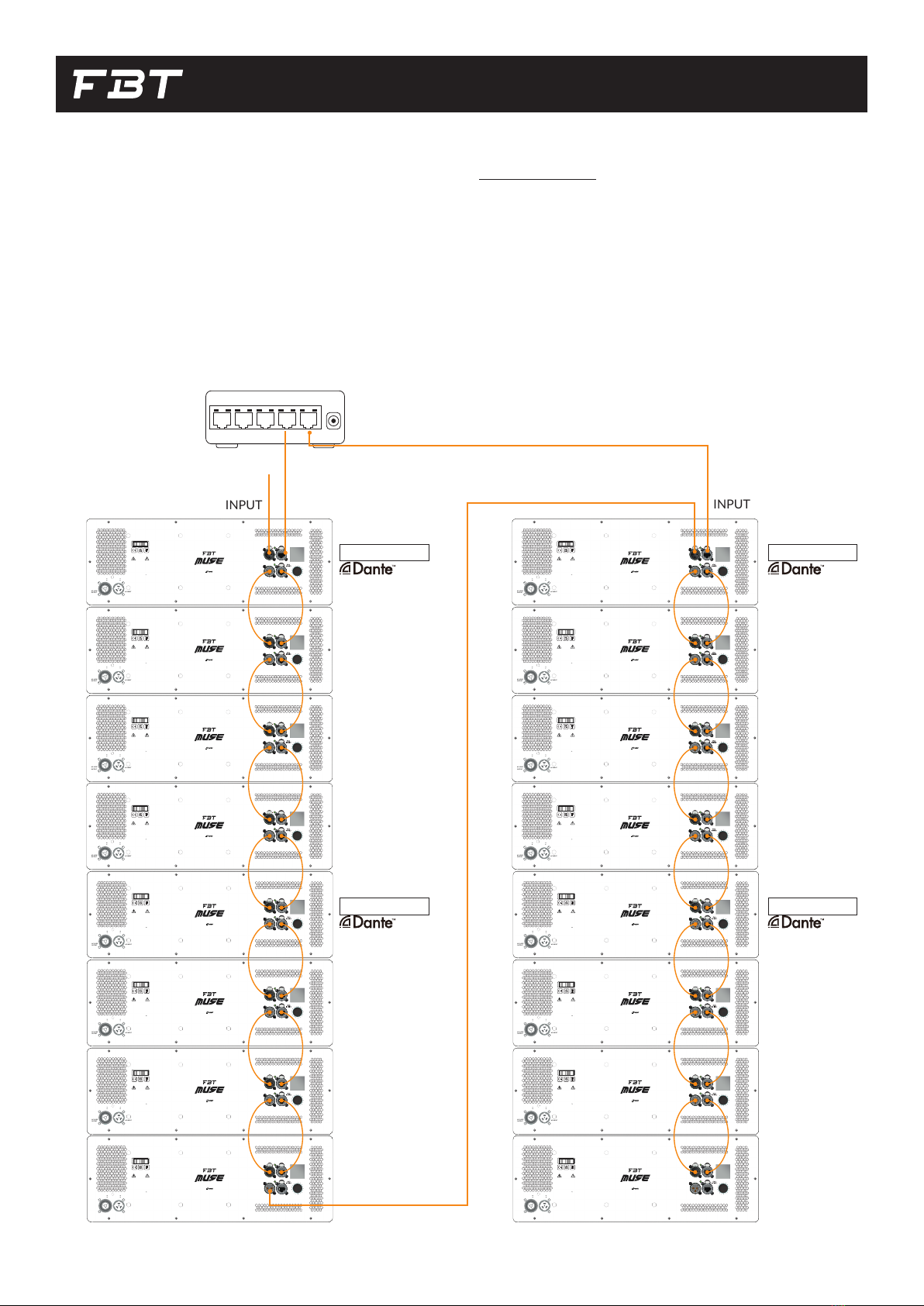

ES. CONFIG.3
Configurazione mista Dante + link analogico con massimo n.8 moduli
collegati tra loro in daisy chain
• Consigliamo di non collegare più di 8 moduli in daisy chain su
rete. Se necessario garantire il funzionamento “bypass hardware”
sulla rete in caso di rottura di un device il numero massimo di
moduli collegabili in daisy chain scende a 4 (in tal caso infatti la
rottura di un singolo device non compromette il collegamento in
rete degli altri collegati in cascata ad esso.)
• Con la configurazione suggerita si ha il miglior compromesso
in termine di sicurezza in caso di failure di uno o più diffusori,
minimizzando il numero di MUSE 218SND con il modulo Dante.
MUSE 218SND
MUSE 218SND
NETWORK
INPUT
NETWORK
INPUT
XLR
INPUT
MUSE 218SN
MUSE 218SN
MUSE 218SN
MUSE 218SN
MUSE 218SN
MUSE 218SN
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
+
++ ++ ++ +
+
+
+
+
+
+
+
+
+
+
+
+
ACLOOP
OUTPUT ACINPUT
218SND
50/ 60 Hz 4 A220-240V
Powerconsumption: 800W
ACInput Range: 100-240 V 50 / 60 Hz
50/ 60 Hz 8 A
100-120V
12A220-240V
12A
100-120V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOTOPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
MUSE 218SND
MUSE 218SND
MUSE 218SN
ETERNHET SWITCH
MUSE 218SN
MUSE 218SN
MUSE 218SN
MUSE 218SN
MUSE 218SN
COLLEGAMENTI

13
COLLEGAMENTO DEI DIFFUSORI IN RETE
Tutti i diffusori sono dotati di una doppia porta Ethernet per il
collegamento con INFINITO ed un LED BLU frontale ad alta luminosità
che permette di identicare sicamente il diffusore quando è connesso
in rete e controllato da remoto. Con la funzione WINK presente sul
software innito, il LED lampeggia permettendo l’associazione tra
dispositivo virtuale nel workspace del PC e dispositivo sico.
La connessione alla rete può essere effettuata in 3 modi:
• Connessione a stella: è possibile collegare ogni diffusore
singolarmente alla rete connettendo la porta NET IN direttamente
allo switch dedicato. Questa tipologia di connessione è la più
semplice dal punto di vista della complessità della rete stessa, in
quanto comporta il minor numero di HOPS (salti di switch che un
pacchetto deve compiere dal PC no al dispositivo di destinazione).
Questa tipologia richiede un elevato numero di porte di rete sugli
switch e necessita di cablaggi anche molto lunghi per raggiungere i
dispositivi più lontani (ad esempio i diffusori all’estremità di un line
array). Dal punto di vista della sicurezza, un cavo di rete difettoso
comporta la perdita di controllo su un solo dispositivo
• Connessione Daisy Chain: è possibile connettere tutta una serie
di diffusori ravvicinati (Ex. Line array) ad una singola porta di rete
dello switch, utilizzando entrambe le connessioni NET IN e NET
OUT disponibili. È sufciente connettere la porta dello switch
al primo diffusore attraverso la porta NET IN, quindi cablare
la NET OUT con la NET IN del secondo diffusore, e così via no
all’ultimo della serie. Questo tipo di connessione semplica
l’operazione sica di cablaggio, permettendo di utilizzare cavi
più corti (analogamente a quanto viene fatto per il link di segnale
analogico), ma complica la struttura della rete ed aumenta il
numero di hops (e quindi il tempo di arrivo) dei pacchetti di rete
destinati specialmente ai dispositivi posti in fondo alla catena.
L’eventuale interruzione di un cavo di rete comporta la perdita di
controllo su tutti i dispositivi posti a valle della rottura
• Connessione mista: è possibile utilizzare una struttura mista,
dividendo ogni cluster in sottogruppi di dispositivi. Il primo
dispositivo di ogni gruppo viene connesso tramite NET IN allo
switch, quindi utilizzando la struttura daisy chain vengono
collegati gli altri elementi. In questo caso si ottiene una rete di
complessità intermedia sia dal punto di vista sico del cablaggio,
che da quello di funzionamento della rete stessa. L’interruzione
di un cavo di rete provoca la perdita di un numero ridotto di
dispositivi, a seconda di quanti device contiene ogni gruppo e del
livello a cui è avvenuta la rottura all’interno del gruppo.
In caso di elevato numero di dispositivi (ad esempio line array molto
numerosi) è consigliabile utilizzare una connessione mista, dedicando
uno switch per ogni line array e suddividendo lo stesso in gruppi di
massimo 8 dispositivi, connessi tra loro in daisy chain.
Ogni dispositivo è dotato di un dispositivo di bypass hardware della rete
che, in caso di malfunzionamento grave che comporta lo spegnimento
della logica interna, permette di cortocircuitare tra loro le porte di NET
IN e NET OUT; in questo modo, tutti i dispositivi posti a valle della rottura
rimarranno comunque controllabili tramite INFINITO. Il sistema è in
grado di sopperire alla rottura di 3 dispositivi consecutivi all’interno di
ogni singola catena in daisy chain.
Al ne di garantire il corretto funzionamento del sistema si consiglia di
utilizzare cavi di categoria CAT5e o superiori
PROCEDURA UPGRADE SN / SND
Installazione modulo DANTE opzionale (upgrade da versione SN /
SND)
• Togliere la plancia posteriore del diffusore
• Fare riferimento alla figura per localizzare la posizione della
scheda e l’orientamento corretto
• Sollevare la piattina, infilare e premere delicatamente la scheda
allineandola con i connettori in modo che il PCB vada a toccare
con le colonnine delle viti
• Avvitare le due viti di ssaggio in dotazione
• Riposizionare la plancia
• All’accensione ilsistemarilevala nuovaversione ‘SND’checomporta
funzionalità aggiuntive nel menù (relative a DANTE). Collegando il
device in rete, il software INFINITO MANAGEMENT SUITE rileva il
modello ‘SND’
COLLEGAMENTO IN RETE

14
INFINITO SYSTEM MANAGEMENT SUITE
INFINITO è la nuova piattaforma software per il controllo ed il
monitoraggio remoto di una nuova generazione di prodotti FBT che
si espanderà nel tempo (diffusori attivi, amplicatori, processori DSP,
etc….).
Basato su infrastruttura standard ethernet 10/100 con protocollo TCP/IP
e conforme allo standard AES70 (OCA ALLIANCE), il software permette
di controllare oltre 100 dispositivi nella stessa rete con assegnazione
automatica dell’indirizzo IP
Caratteristiche:
Compatibile con windows 7, 8, 10
Monitoraggio in realtime di sensori, vu-meters, trasduttori, failure etc…
Controllo di tutti i parametri del DSP
Interfaccia graca intuitiva e Touch oriented
Creazione di gruppi di tipo ADVANCED e BASIC per un controllo
estremamente versatile e semplice dei device connessi
Salvataggio e richiamo istantaneo di SCENE (snapshot dell’intero
progetto)
Esaustive informazioni di stato dei device connessi (warning, info)
Modalità operative SETUP, TUNING e SHOW con sistema di sicurezza
avanzato per passare da una modalità all’altra
Possibile gestione OFFLINE, ONLINE e LIVE dei device sul workspace
Visualizzazione dei dettagli del device di tipo multilivello, permette di
concentrare l’attenzione solo sui parametri di interesse del singolo device
Global MUTE
Aggiornamento Firmware dei device connessi automatico
Interfaccia graca selezionabile giorno o notte
INTERAZIONE CONTROLLI LOCALI DEVICE E INFINI-
TO SOFTWARE
Il controllo e monitoraggio del MUSE210LND può avvenire sia
localmente tramite display e manopola, sia in modalità remota tramite
rete ethernet ed un PC con installato FBT INFINITO software suite.
In tal caso, nel momento in cui sul software viene attivata la modalità
ONLINE il diffusore passa in modalità di controllo remoto: il display
viene bloccato e spento ed Infinito prende il controllo di tutte le
variabili del diffusore. In questa modalità, agendo sulla manopola
il display si accende e mostra: “Controlled by INFINITO – Push to
WINK” ”
Premendo la manopola nel software si accende la casella relativa al
device permettendo così l’identificazione univoca tra device reale e
virtuale presente nel workspace.
La modalità remota, una volta attivata, rimane permanente anche se
si chiude il software INFINITO, si disconnette la rete e/o si stacca il
cavo di rete, si spegne e riaccende il diffusore; tutti i settaggi del DSP
interno al device rimangono quelle impostate tramite INFINITO.
Per tornare alla modalità di controllo locale tramite display, occorre
che la rete sia disconnessa o il software sia in stato OFFLINE: in tale
caso, il display locale mostra la scritta “Switch to local control? NO -
YES”
Selezionando YES si attiva la procedura di sblocco: sul display appare
“Push and hold for 3 seconds”
ed in seguito alla pressione prolungata, il display torna attivo
riabilitando i controlli locali. Una volta effettuato il passaggio alla
modalità di controllo locale (manuale) vengono ripristinati i settaggi
DSP fatti nell’ultima sessione manuale prima della connessione ad
INFINITO.
È comunque sempre possibile passare ai settaggi impostati nell’ultima
sessione di INFINITO utilizzando il menu MEMORY, tramite la
funzionalità “RECALL” scegliendo la locazione di memoria ‘INFINITO’
come descritto di seguito
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONTROLLI & FUNZIONI

15
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
GESTIONE MEMORIA INTERNA AL DEVICE:
Nel device sono presenti 6 locazioni di memoria dove vengono salvate
tutte le impostazioni disponibili nel device:
• INFINITO: destinato alle impostazioni effettuate dal software.
In questa area di memoria vengono salvate le impostazioni che
vengono inviate dall’ultima sessione di da INFINITO. Non può
essere cancellata dall’utente.
• SNAP1,2,3,4: queste locazioni sono libere ed a disposizione
dell’utente che può salvare, richiamare e cancellare.
Comprendono tutte le impostazioni che è possibile fare
localmente tramite menu.
• DEFAULT: riservata alle impostazioni di tutti i parametri allo
stato di fabbrica. Utile per retettare il device ripristinando tutti
i parametri allo stato iniziale .
INDICATORI SETTAGGI
1. PRESET: impostazionedelpreset diconfigurazione (omniconfig)
2. ANALOG/DANTE: routing segnale in ingresso
3. DELAY: indica la presenza di ritardo applicato al segnale
in ingresso; di default il ritardo è pari a 0ms e non viene
visualizzata alcuna indicazione
4. PRESENZA DI SEGNALE: indica che è presente un segnale
audio in ingresso
5. Volume
6. SETTAGGIO FASE: indicatore di fase invertita (180° icona da
decidere
INDICATORI DI PROTEZIONE
7. PEAK: saturazione dello stadio di ingresso (ADC)
8. ERRORE VENTOLA: segnala un possibile guasto alla ventola
9. LIMIT: indica l’attivazione del limitatore di segnale per
salvaguardare i trasduttori ed evitare distorsione
10. TEMP LIMIT: indica la graduale riduzione del segnale per
evitare la protezione termica
Nella schermata HOME è possibile modificare solo il volume
ruotando l’encoder; la pressione permette invece di accedere al
menu.
Quando si effettua la transizione INFINITO -> MANUALE, tramite
procedura di sblocco dal display, vengono caricati gli ultimi settaggi
manuali che sono stati impostati nell’ultima sessione manuale.
Quando si connette INFINITO, nel momento in cui si attiva la modalità
“ONLINE” è possibile dare il comando di ‘SYNC TO’ per inviare i settaggi
del software al diffusore, o di ‘SYNC FROM’ per ripristinare i settaggi
presenti nella locazione di memoria ‘INFINITO’ del device e trasmetterli
al software.
Dal menu display è possibile richiamare le impostazioni dell’ultima
sessione di INFINITO anche se il device non è connesso a INFINITO.
DESCRIZIONE INTERFACCIA
La pagina iniziale (Home) del display mostra le informazioni essenziali
del diffusore.
ANALOG DELAY
INV
Omnidirectional
0 dB
PEAK FAN
TEMP LIMIT
LIMIT
1
2
5
3
46
7 8 9
10
INDICATORI DI GUASTO
In caso di malfunzionamento, il display fornisce indicazione
della possibile causa, discernendo tra cause termiche (ex: il
malfunzionamento della ventola impedisce all’amplificatore di
dissipare il calore in eccesso, portando il sistema a surriscaldamento),
segnalate come TEMP PROTECTION ), o rotture generiche
dell’amplificatore segnalate come PROTECTION .
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118

16
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
MENÚ PRINCIPALE
EXIT
CONFIG. PRESET
SOUND PRESET
Dalla schermata ‘HOME’, premendo la manopola, si accede al menu dove
vengono elencate tutte le funzioni controllabili, ruotando la manopola
si scorre l’elenco in senso verticale. Cliccando su una voce si accede al
settaggio relativo e cliccando su ‘EXIT’ ci si ritrova nel menu orizzontale
dove è possibile navigare tra le funzioni visualizzandone il settaggio
attuale.
Per uscire dal menu e tornare alla ‘HOME’ scorrere no all’ultima voce
‘EXIT’ e cliccare premendo la manopola, oppure tenerla premuta per
qualche secondo da qualsiasi punto del menù.
La corretta selezione di questo parametro è molto importante perché
permette di impostare il tipo di dispersione acustica (direzionalità) del
sistema tra OMNIDIREZIONALE e CARDIOIDE. La direttività di tipo
CARDIOIDE si può ottenere soltanto dalla corretta congurazione sica
di due o più subwoofer e dal corretto CONFIG PRESET selezionato.
Fare riferimento alla sezione del manuale relativa alla congurazione
CARDIOIDE per dettagli.
Permette di scegliere tra diversi tipi di risposte in frequenza del
sistema per adattare il timbro al programma musicale o all’ambiente di
installazione .
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
FASE
DELAY
IN ROUTING
OUT ROUTING
Abilita o meno l’inversione di fase del segnale. Può essere utile invertire
la fase per garantire la corretta somma acustica tra subwoofer e satellite.
Generalmente per tutti i prodotti FBT non è necessario invertire la fase
per avere una corretta risposta complessiva del sistema.
Regola tempo che deve trascorrere tra la ricezione del segnale in
ingresso e la riproduzione, espresso in ms ed in metri in base alla velocità
del suono stimata a 343m/s. Passo minimo 0.03ms (1cm), valore massimo
874ms (300m). Utilissimo per allineare temporalmente le emissioni di
diffusori dislocati in punti diversi.
Scelta della sorgente di segnale tra ANALOG (XLR bilanciato) e DANTE
(audio multicanale su rete ethernet, solo modello LND con DANTE card
installata)
Scelta del segnale presente sul connettore XLR OUT tra ANALOG
(link diretto con ingresso XLR) oppure DANTE (solo se IN ROUTING
su DANTE), il segnale digitale DANTE viene convertito internamente
in analogico con un DAC di altissima qualità e presentato su XLR OUT
(0dBFS=18dBu)
CONTROLLI & FUNZIONI

17
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
NOISE GATE
DANTE
AUTO ST-BY
Abilita e regola la soglia dell’algoritmo di noise-gate digitale che permette
di attenuare il rumore di fondo prodotto dalla catena di amplicazione
quando non c’è segnale utile in ingresso.
Vengono visualizzati i parametri della DANTE card interna, attraverso
il software AUDINATE DANTE CONTROLLER è possibile assegnare e
controllare tutti i dispositivi DANTE in rete.(solo modello LND)
Abilita o meno la funzione di STANDBY automatico. In assenza di
segnale in ingresso, passato il tempo predenito, il diffusore entra in
modalità basso consumo. La sezione di potenza viene spenta mentre
il processore rimane alimentato e connesso con la rete ethernet. La
riattivazione avviene automaticamente quando il segnale supera una
soglia prestabilita.
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
SENSORS
MEMORY
TEST
Permette di salvare e richiamare in quattro locazioni di memoria
(SNAP1…4) tutte le impostazioni del menù (snapshot). Inoltre sono
sempre disponibili per il RECALL una locazione ‘DEFAULT’ con i
parametri di fabbrica ed una ‘INFINITO’ con i settaggi fatti tramite il
software INFINITO suite durante l’ultima sessione.
Attenzione: la locazione INFINITO contiene molti più parametri di quelli
gestibili dal display del diffusore. E’ utile richiamare questa locazione
quando si vuole ripristinare l’ultima sessione di INFINITO senza dover
riconnettere il diffusore in rete.
Non è possibile cancellare le locazioni ‘DEFAULT’ e ‘INFINITO’ tramite la
funzione ‘DELETE’
Si accede alla visualizzazione dei parametri rilevati dai sensori interni
quali temperatura, tensione di alimentazione, inclinazione, stato ventola,
stato trasduttori. Per uscire cliccare in qualunque punto o su ‘EXIT’
Abilita il test acustico dei trasduttori in modo MANUALE o
AUTOMATICO. In manuale si seleziona il segnale esterno o interno (pink
noise). In automatico alzando il volume parte una procedura di test con
pink noise che ciclicamente abilita o meno il suono (ON-OFF).
CONTROLLI & FUNZIONI

18
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 218SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
LOCK SCREEN FACTORY RESET
INFO
CONTRAST
DISPLAY OFF
ROTATION
Si usa per bloccare il menù da manomissioni non desiderate, sono
previste le modalità LITE e SECURE. Per sbloccare la modalità LITE
è sufciente tenere premuta la manopola per 5 secondi (istruzioni a
display). Per sbloccare la modalità SECURE è necessario premere 10
volte la manopola in rapida sequenza (le istruzioni non compaiono a
display).
Reset di tutto il processore che permette di settare tutti i parametri allo
stato iniziale di default.
Per visualizzare il modello del diffusore e la versione del FIRMWARE
corrente.
Regola la luminosità del display.
Selezionail tempodiaccensionedeldisplayadogniazione sullamanopola.
Non è possibile lasciare il display sempre acceso per evitarne il degrado
delle prestazioni nel tempo. Ogni stato di alert ed azione sulla manopola
causa l’accensione automatica del display per il tempo stabilito.
In base all’installazione orizzontale o verticale del diffusore,
l’orientamento della graca del display viene ruotato in modo manuale
(selezionando l’angolo) oppure in automatico sfruttando il sensore di
inclinazione interno.
CONTROLLI & FUNZIONI

19
ACCESSORI
MS-F210
Flybar
KBW-10045
Kit 4 ruote 100mm ø
MS-T218
Carrello trasporto
per 2 MUSE 218
MS-C218
Nylon cover per MUSE 218
MS-CH218 Nylon cover per MUSE 218 con ruote

20
CONFIGURAZIONI CARDIOIDE
Le congurazioni cardioide sono utili per eliminare le basse frequenze sul
palco e di conseguenza migliorare riprese microfoniche critiche.
La congurazione cardioide permette di ottenere un pattern di
distribuzione dell’SPL prodotto dal subwoofer tipo cardioide, riducendo
la pressione sonora nell’area posteriore. Questa congurazione è indicata
quando è necessario attenuare l’energia delle basse frequenze nel palco
o in zone dove non è desiderata per motivi di inquinamento acustico.
Per eseguire una congurazione cardioide è necessario impiegare un
sub puntato posteriormente ogni due sub puntati frontalmente. Gran
parte dell’energia prodotta dal sub posteriore viene utilizzata per
cancellare l’energia prodotta dagli altri due sub frontali, quindi l’SPL
massimo complessivo dei tre sub nella zona frontale è di circa +1dB
rispetto ad una congurazione non cardioide con due sub, naturalmente
la congurazione cardioide funziona anche con un sub FRONT e un sub
REAR.
CONFIG PRESET
Entrare nella voce di menù CONFIG. PRESET, nei
sub FRONT selezionare il preset “OMNI”, nei sub
REAR va scelto il preset “CARDIO 1 FRONT” o
“CARDIO 2 FRONT” in base a quanti sub FRONT
sono presenti.
Vedi le congurazioni di esempio
Horiz. f=40Hz
Horiz. f=80Hz, normed to 1
Horiz. f=130Hz, normed to 1
Preset: OMNI
Preset: OMNI
Preset: OMNI
Preset: OMNI
Preset: OMNI
Preset: OMNI
Preset: CARDIO 2 FRONT
Preset: CARDIO 1 FRONT
Preset: CARDIO 2 FRONT
Preset: CARDIO 1 FRONT
Ex. cong.1
Ex. cong.3
Ex. cong.2
Ex. cong.4
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
INSTALLAZIONE
