Nad 711 User manual

AV 711

• OWNER'S MANUAL

• MANUEL D'INSTALLATION

• BEDIENUNGSANLEITUNG

• MANUAL DEL USUARIO

• MANUALE DELLE ISTRUZIONI

• BRUKSANVISNING

• MANUAL DO PROPRIETÁRIO

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC

SHOCK, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.

The graphic symbol of a lightning flash with an arrow point within a tri-

angle signifies that there is dangerous voltage within the unit and it

poses a hazard to anyone removing the cover to gain access to the

interior of the unit. Only qualified service personnel should

make any such attempt.

The graphic symbol of an exclamation point within an equilateral trian-

gle warns a user of the device that it is necessary to refer to the

instruction manual and its warnings for proper operation of the unit.

Do not place this unit on an unstable cart, stand or tripod,

bracket or table. The unit may fall, causing serious injury to a

child or adult and serious damage to the unit. Use only with a

cart, stand, tripod, bracket or table recommended by the man-

ufacturer or sold with the unit. Any mounting of the device on a

wall or ceiling should follow the maufacturer’s instructions and

should use a mounting accessory recommended by the manu-

facturer.

An appliance and cart combination should be moved with care. Quick stops,

excessive force and uneven surfaces may cause the appliance and cart combi-

nation to overturn.

Read and follow all the safety and operating instructions before connecting or

using this unit. Retain this notice and the owner’s manual for future reference.

All warnings on the unit and in it’s operating instructions should be adhered to.

Do not use this unit near water; for example, near a bath tub, washbowl,

kitchen sink, laundry tub, in a wet basement or near a swimming pool.

The unit should be installed so that its location or position does not interfere

with its proper ventilation. For example, it should not be situated on a bed, sofa,

rug or similar surface that may block the ventilation openings; or pif laced in a

built-in installation, such as a bookcase or cabinet, that may impede the flow of

air through the ventilation openings, there should be at least 20cm (8 in.) of free

space behind the unit.

The unit should be situated from heat sources such as radiators, heat

registers, stoves or other devices (including amplifiers) that produce heat.

The unit should be connected to a power supply outlet only of the voltage and

frequency marked on its rear panel.

The power supply cord should be routed so that it is not likely to be walked on

or pinched, especially near the plug, convenience receptacles, or where the cord

exits from the unit.

Unplug the unit from the wall outlet before cleaning. Never use benzine,

thinner or other solvents for cleaning. Use only a soft damp cloth.

The power supply cord of the unit should be unplugged from the wall outlet

when it is to be unused for a long period of time.

Care should be taken so that objects do not fall, and liquids are not spilled into

the enclosure through any openings.

This unit should be serviced by qualified service personnel when:

(1) The power cord or the plug has been damaged; or

(2) Objects have fallen, or liquid has been spilled into the unit; or

(3) The unit has been exposed to rain or liquids of any kind; or

(4) The unit does not appear to operate normally or exhibits a marked change

in performance; or

(5) The device has been dropped or the enclosure damaged.

DO NOT ATTEMPT SERVICING OF THIS UNIT YOURSELF. REFER

SERVICING TO QUALIFIED SERVICE PERSONNEL.

Upon completion of any servicing or repairs, request the service shop’s

assurance that only Factory Authorized Replacement Parts with the same

characteristics as the original parts have been used, and that the routine safety

checks have been performed to guarantee that the equipment is in safe

operating condition.

REPLACEMENT WITH UNAUTHORIZED PARTS MAY RESULT IN

FIRE, ELECTRIC SHOCK OR OTHER HAZARDS.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE

BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

ATTENTION: POUR ÉVITER LES CHOCS ÉLECTRIQUES

INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA

BORNE CORRESPONDANTE DE LA PRISE ET POUSSER

JUSQU'AU FOND.

If an indoor antenna is used (either built into the set or installed separately),

never allow any part of the antenna to touch the metal parts of other electrical

appliances such as a lamp, TV set etc.

CAUTION - POWER LINES: ANY OUTDOOR ANTENNA MUST BE

LOCATED AWAY FROM ALL POWER LINES.

OUTDOOR ANTENNA GROUNDING

If an outside antenna is connected to your tuner or tuner-preamplifier, be sure

the antenna system is grounded so as to provide some protection against

voltage surges and built-up static charges. Section 810 of the National Electrical

Code, ANSI/NFPA No. 70-1984, provides information with respect to proper

grounding of the mast and supporting structure, grounding of the lead-in wire to

an antenna discharge unit, size of grounding conductors, location of antenna

discharge unit, connection to grounding electrodes and requirements for the

grounding electrode.

(1) Use No. 10 AWG (5.3mm2) copper, No. 8 AWG (8.4mm2) aluminium, No.

17 AWG (1.0mm2) copper-clad steel or bronze wire, or larger, as a ground wire.

(2) Secure antenna lead-in and ground wires to house with stand-off

insulators spaced from 4-6 feet (1.22 – 1.83 m) apart.

(3) Mount antenna discharge unit as close as possible to where lead-in

enters house.

(4) Use jumper wire not smaller than No.6 AWG (13.3mm2) copper, or the

equivalent, when a separate antenna-grounding electrode is used. See NEC

Section 810-21 (j).

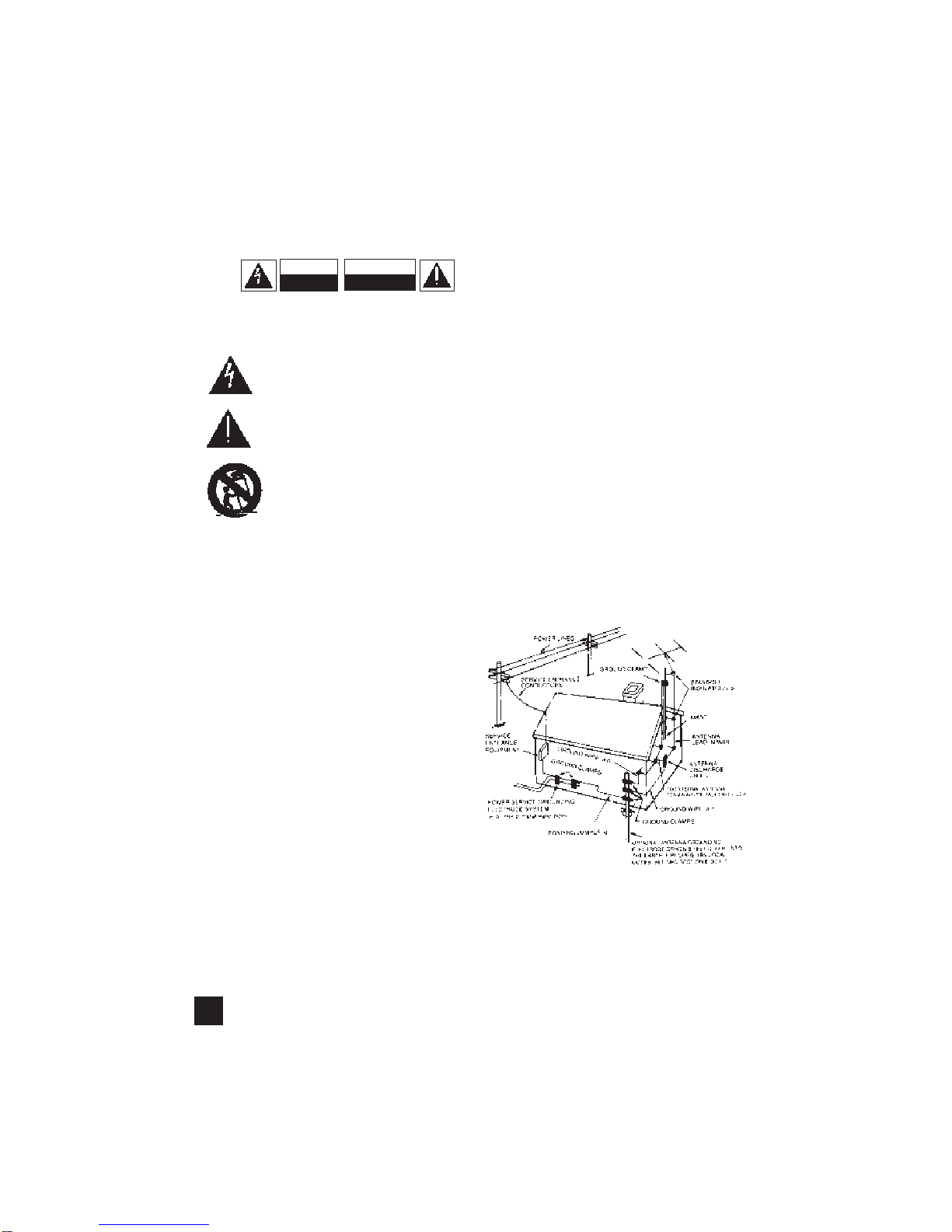

EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRICAL

CODE INSTRUCTIONS CONTAINED IN ARTICLE 810 - RADIO AND

TELEVISION EQUIPMENT.

NOTE TO CATV SYSTEM INSTALLER: This reminder is provided

to call the CATV system installer’s attention to Article 820-22 of the

National Electrical Code that provides guidelines for proper grounding

and, in particular, specifies that the ground cable ground shall be

connected to the grounding system of the building, as close to the

point of cable entry as practical.

CAUTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK).

ATTENTION: AFIN DEVITER UN CHOC ELECTRIQUE, ET LES CONSEQUENCES GRAVES QUI

POURRAIENT EN RESULTER, TENTEZ PAS D'OUVRIR L'APPAREIL ET DE TOUCHER AUX

COMPOSANTS INTERNES SANS LA PRESENCE D'UNE SERVICE PERSONNEL.

PRECAUTIONS AND SAFETY INSTRUCTIONS

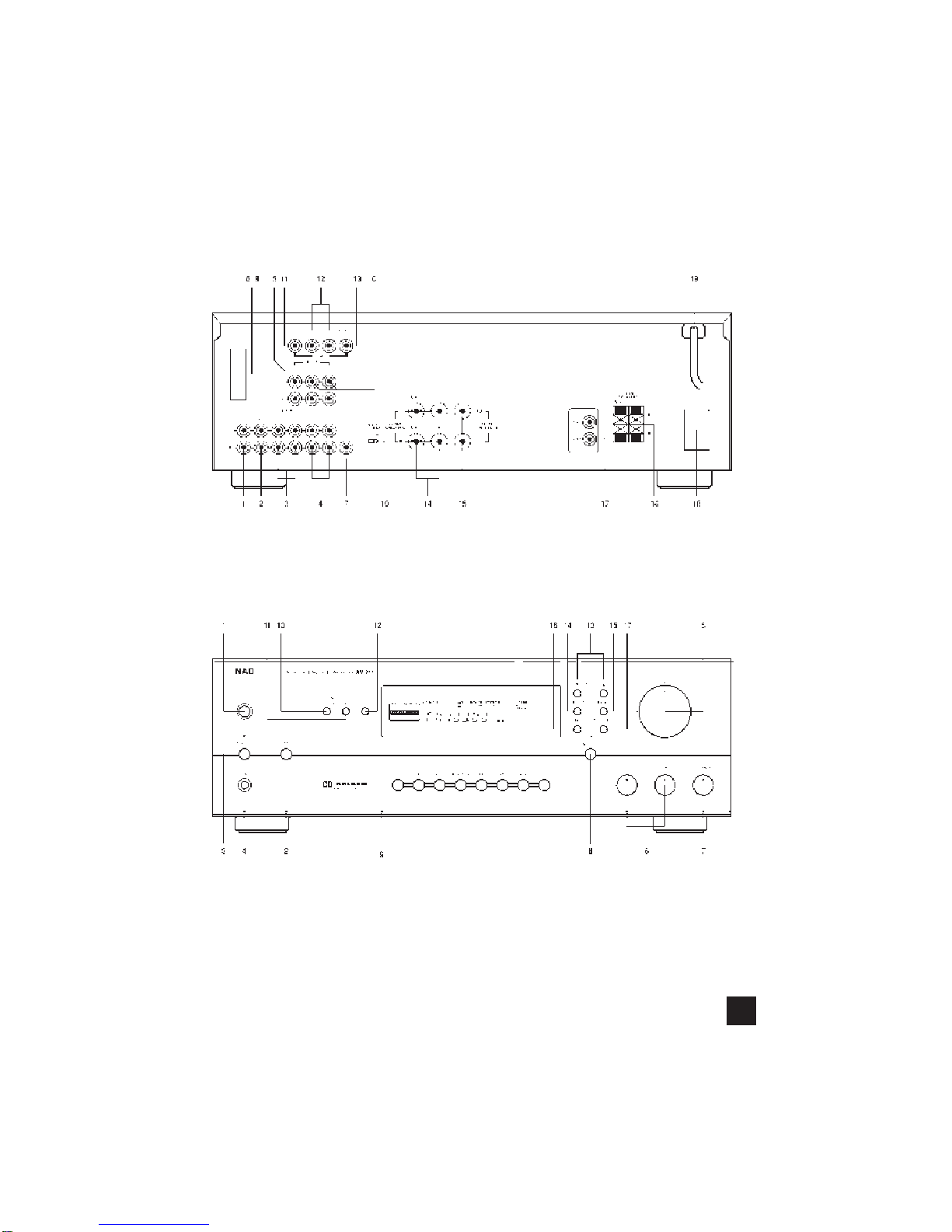

REAR PANEL CONNECTIONS

FRONT PANEL CONTROLS

ANTENNA

GND

75W

OPEN

FIGURE 1.

FIGURE 3.

FIGURE 4.

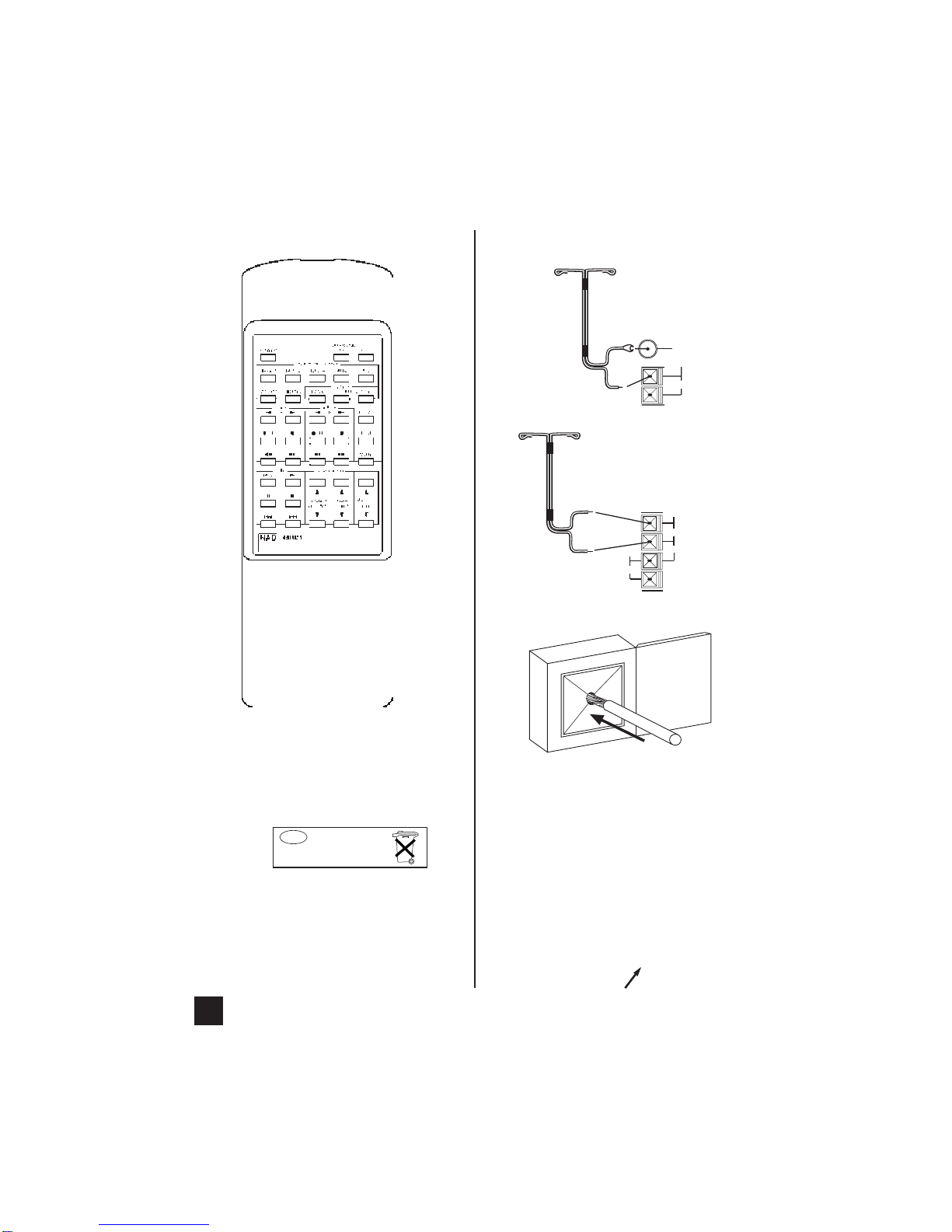

REMOTE CONTROL

Batterij niet

weggooien, maar

inleveren als KCA

European and Australian models

U.S.A. and Canadian models

(120V version only)

ANTENNA

GND 75W

300W

15ms

20ms

25ms

30ms

0510 15 20 25 30 35

DISTANCE FROM FRONT SPEAKERS

USABLE SPEAKER PLACEMENT RANGE WITH

XXms DELAY TIME

25ms 20ms 15ms

10ms

15ms

5ms

HAAS EFFECT

DIFFERENTIAL

ARRIVAL TIME

PREFERRED

DISTANCE FROM REAR SPEAKERS (FEET)

ACCEPTABLE

NOT RECOMMENDED

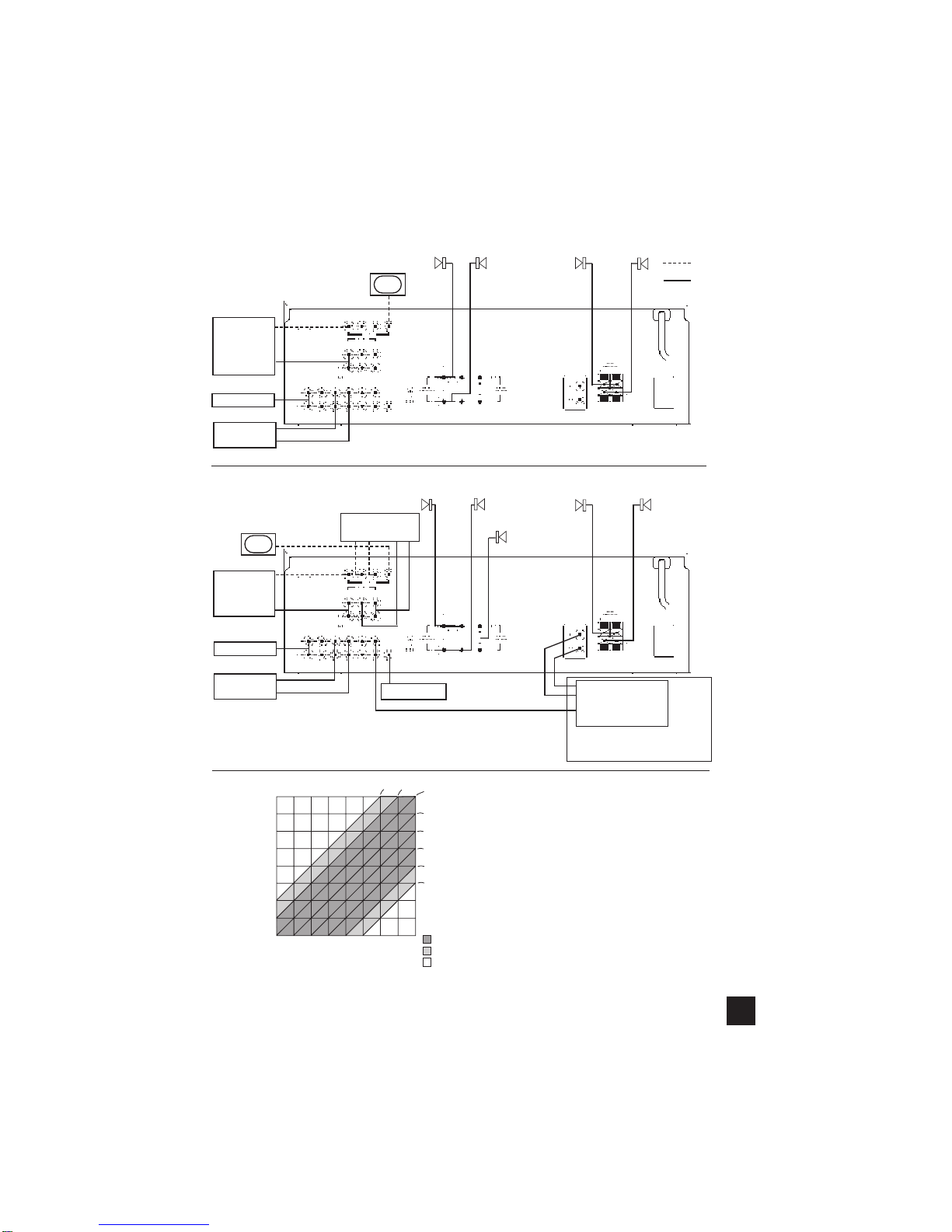

SIMPLE AV 711 SYSTEM

VIDEO

STEREO AUDIO

TIME DELAY (1)

SOPHISTICATED AV 711 SYSTEM

(1) RETARD TEMPS –

ZEITSCHALLVERZUG

– RETARDO TIEMPO –

RITARDO TEMPO

–

TIDSFÖRDRÖJNING.

(2) DISTANCE DES HAUTS-PARLEURS ARRIERE (PIEDS/METRES) –

ABSTAND VON DEM

HINTERGRUND-LAUTSPRECHERN

– DISTANCIA DESDE ALTAVOCES TRASEROS (PIES) –

DISTANZA DAGLI ALTOPARLANTI POSTERIORI (PIEDI)

– AVSTÅND TILL

SURROUNDHÖGTALRNA MÄTT I FOT (EN FOT = 30 cm).

(3) DISTANCE DES HAUT-PARLEURS AVANT (PIEDS/MTERES) PLAGE UTILISABLE POUR LA

DISPOSITION DE HAUT–PARLEURS AVEC UN TEMPS DE RETARD DE XXms. –

ABSTAND

VON DEN VORDERGRUND–LAUTSPRESCHERN (FUß) MÖGLICHE LAUTSPRECHERANDORD-

NUNG MIT SCHALLVERZUG VON XXms.

– DISTANCIA DESDE ALTAVOCES DELANTEROS

(PIES) GAMA DE COLOCACION DE ALTAVOCES UTILIZABLE CON TIEMPO DE RETARDO DE

XXms –

DISTANZA DAGLI ALTOPPARLANTI ANTERIORI (PIEDEI) CAMPO EFFETTIVO DI PIAZ-

ZAMENTO ALTOPARLANTI CON COEFFICIENTE DI RETARDO XXms.

– AVSTÅND TILL

FRONTHÖFTALARNA MÄTT I FOT. ANDVÄNDBAR HÖGTALARPLACERING INOM XXms

TIDSFÖRDRÖJNING.

(4) TEMPS D'ARRIVEE DIFFERENTIEL AVED EFFET DE HAAS/PREFERABLE/ACCEPTABLE/A

EVITER –

HAAS-EFFEKT-SCHALLVERZUG/OPTIMAL/AUSREICHEND/ UNGEEIGNET

– EFFEC-

TO HAAS TIEMPO DIFERECIAL DE LLEGADA/PREFERIDO/ACEPTABLEE/NO RECOMENDADO

–

TEMPO DI ARRIVO AIFFERENZIALE EFFETTO HAAS/PREFERITO/ACCET TABILE/NON

RACCOMANDATO

– ATT FÖREDRA/ACCEPTABELT/INTE ATT REKOMMENDERA

(2)

(3)

(4)

VCR VIDEO

OUT

AUDIO

OUT

TAPE

OUT

TAPE

VIDEO OUT

AUDIO OUT

VCR 2

VIDEO AUDIO

OUT IN OUT IN

LD/GAMES

SUBWOOFER REMOTE NAD

HI FI

SYSTEM

AMPLIFIER

OUT

AUX

NOTES ON INSTALLATION.

Your AV 711 should be placed on a firm, level

surface. Avoid placing the unit in direct sunlight, near

sources of heat and damp or in poorly ventilated

positions.

Switch the unit to off before making any

connections. The phono connectors on your AV 711

are colour coded for convenience. Red and white are

Right and Left audio, yellow is composite (line) video

and NAD-Link.

Use high quality leads and connectors for optimum

performance and reliability of connection. Audio

phono leads will function correctly for video signals,

although it is recommended to use dedicated video

leads where possible. Ensure that leads and connec-

tors are not damaged in any way and all connectors

are firmly pushed home.

For best performance use quality speaker leads of

at least 16 gauge thickness.

If the unit is not going to be used for some time,

disconnect the plug from the AC socket.

Should water get into your AV 711, shut off the

power to the unit and remove the plug from the AC

socket. Have the unit inspected by a qualified service

technician before attempting to use it again.

Do not remove the cover, there are no user-ser-

viceable parts inside.

Use a dry soft cloth to clean the unit. If necessary,

lightly dampen the cloth with soapy water. Do not use

solutions containing benzol or other volatile agents.

REAR PANEL CONNECTIONS

1. CD INPUT

Input for CD player (analogue audio signal) or other

line-level signal source. Use a twin phono-to-phono

lead to connect the CD player left and right ‘Audio

Outputs’ to this input.

2 AUX INPUT

Input for audio components. Use a twin phono-to-

phono lead to connect the audio component left and

right ‘Audio Outputs’ to this input.

3. TAPE 1

Connections for analogue recording and playback

to an audio tape recorder of any type, such as a

cassette, reel-reel, DAT, MD or DCC. Using twin

phono-to-phono leads, connect to the left and right

‘Audio Output’ of the tape machine to the TAPE 1 IN

connectors for playback. Connect the left and right

‘Audio Input’ of the tape machine to the TAPE 1 OUT

connectors for recording.

4. TAPE 2

Connections for analogue recording and playback

to a second audio tape recorder of any type. Using

twin phono-to-phono leads, connect to the left and

right ‘Audio Output’ of the tape machine to the TAPE

2 IN connectors for playback. Connect the left and

right ‘Audio Input’ of the tape machine to the TAPE 2

OUT connectors for recording.

5. VIDEO 1 (AUDIO)

Inputs for the audio playback from a VCR or other

video device such as a stereo TV, satellite or cable

TV receiver or a Laser Disc. Using twin phono-to-

phono leads, connect to the left and right ‘Audio Out’

of the VCR/TV/LD/satellite receiver to these inputs.

These audio inputs are used in conjunction with the

composite (line) video inputs marked VIDEO 1.

VIDEO 1 is used for playback only, use VIDEO 2 if

you want to connect a VCR for recording and play-

back through the AV 711.

6. VIDEO 2 (AUDIO)

Connections for the audio recording and playback

to a VCR or other video recorder. Using twin phono-

to-phono leads, connect to the left and right ‘Audio

Out’ of the VCR to the VIDEO 2 IN connectors for

playback. Connect the left and right ‘Audio In’ of the

VCR to the VIDEO 2 OUT connectors for recording.

These audio inputs are used in conjunction with the

composite (line) video inputs marked VIDEO 2 IN and

the video outputs marked VIDEO 2 OUT.

7. SUB WOOFER OUT

Additional line output for connection to a sub-bass

speaker system with its own power amplifier.

8. AM ANTENNA

An AM loop antenna is supplied with the AV 711

and is required for AM reception. Open the clip

terminal lever and insert the wire from the antenna.

Closing the lever will lock the wire in place (Fig. 2). If

your AV 711is a U.S.A. or Canadian model, while

pressing down the lever, insert the wire. Release the

lever to lock the wire in place. Test various positions

for the antenna, but always ensure the loop is placed

vertically for best reception. Placing the antenna

close to large metal items such as metal shelves or

radiators may interfere with reception.

9. FM ANTENNA

A ribbon wire FM antenna is included and should

be connected to the FM connector at the rear of the

unit (Fig. 1). The ribbon aerial should be mounted on

a vertical surface and placed so that it forms a ‘T’.

Experiment with placement of the antenna to find

the position that gives the best signal strength and

lowest background noise. An inadequate FM signal

normally results in high levels of hiss, especially in

stereo, and interference from external electrical

sources. In areas of poor FM reception, the tuner

section’s performance can be improved by using an

externally mounted FM antenna. A qualified aerial

installer will be able to advise and fit a recommended

aerial for your reception conditions.

10. SOFT CLIPPING

When an amplifier is driven beyond it’s specified

power output, a hard distorted sound can be heard on

very loud sounds. This is caused by the amplifier cut-

ting off or ‘hard clipping’ the peaks of sound that it

was not designed to reproduce. The NAD Soft

Clipping circuit gently limits the output of the system

to minimize audible distortion if the amplifier

is overdriven.

NAD AV 711 SURROUND SOUND RECEIVER

If your listening involves moderate power levels you

may leave the Soft Clipping switch off. If you are likely

to play at high levels that exceed the amplifier’s

power capability, then switch Soft Clipping on.

11. VIDEO 1 (VIDEO)

Connection for the Line (Composite) video signal

input for VIDEO 1. Using a phono lead, connect the

‘Video Out’ of the VCR, TV, Laser Disc or

satellite/cable unit. VIDEO 1 can be used for video

playback only. Use VIDEO 2 if you want to connect a

VCR for recording and playback through the AV 711.

12. VIDEO 2 (VIDEO)

Connection for the Line (Composite) video signal

input for VIDEO 2. Using a phono lead, connect the

‘Video Out’ of the VCR to VIDEO 2 IN for playback.

Connect VIDEO 2 OUT to the ‘Video In’ of the VCR to

copy video signals from VIDEO 1.

13. MONITOR OUT

Composite (line) video output for connecting a TV

or Video Monitor to view video sources connected to

VIDEO 1 or VIDEO 2. Using a phono lead, connect

the ‘Video Line In’ on the TV or monitor to the MONI-

TOR OUT. This output can also be used as an

additional recording output if required. Video monitor-

ing must then be done via the output of the video

recorder.

14. FRONT SPEAKERS

These speaker outputs are switched on and off by

using the SPEAKERS button on the front panel.

Connect the right speaker to the terminals market

‘R +’ and ‘R –’ ensuring that the ‘R +’ is connected to

the ‘+’ terminal on your loudspeaker and the ‘R –’ is

connected to the loudspeaker’s ‘–’ terminal. Connect

the terminals marked ‘L +’ and ‘L –’ to the left speaker

in the same way.

Always use heavy duty (16 gauge or thicker)

stranded wire to connect loudspeakers to your

AV 711.

Unscrew the speaker terminal’s plastic bushing.

Insert the pin or bare cable end into the hole of the

terminal and then secure the cable by tightening

down the terminal’s bushing (Fig. 3).

To avoid any danger of bare metal from the

speaker cables touching the back panel or another

connector, ensure that there is only !/2” (1.27cm)

of bare cable or pin and no loose strands of

speaker wire.

CAUTION: This unit is designed to produce opri-

mum sound quality when speakers with impedances

within the set ranges are connected. Please check

the following information and choose spweakers with

the necessary impedances for the connections.

FRONT SPEAKERS: 4 ohms min. per speaker

CENTER SPEAKER: 8 ohms min.

REAR SPEAKERS: 4 ohms min. per speaker

15. CENTER SPEAKER

This connects the center loudspeaker that is used

when the AV 711 is operated in Dolby Pro Logic or

Dolby 3 stereo mode. Connect the ‘Center +’ to the ‘+’

terminal on your center loudspeaker and the ‘Center

–’ to the loudspeaker’s ‘–’ terminal.

Strip 15mm of insulation from the end of the speak-

er cable and twist the bare wires so that there are no

loose strands. These terminals operate in the same

way as the Front Speaker terminals. These speakers

operate in conjunction with the Front Speakers and

are switched on and off by using the SPEAKERS but-

ton on the front panel.

16. REAR SPEAKERS

This connects the rear loudspeakers that are used

when the AV 711 is operated in Dolby™ Pro Logic or

Hall modes. Connect the right rear speaker to the

terminals market ‘R +’ and ‘R –’ ensuring that the ‘R

+’ is connected to the ‘+’ terminal on your

loudspeaker and the ‘R –’ is connected to the

loudspeaker’s ‘–’ terminal. Connect the terminals

marked ‘L +’ and ‘L –’ to the left speaker in the same

way. Strip 8mm of insulation from the end of the

speaker cable and twist the bare wires so that there

are no loose strands. Push down the clip terminal

lever and insert the wire. Releasing the the lever will

lock the wire in place. These speakers operate in

conjunction with the Front Speakers and are switched

on and off by using the SPEAKERS button on the

front panel.

*Manufactured under license from Dolby Laboratories Licensing Corporation.

“Dolby”, the double-D symbol and “Pro Logic” are trademarks of Dolby

Laboratories Licensing Corporation.

17. NAD-LINK IN OUT

The NAD-Link connector is used to pass

commands from the remote control to and from other

units fitted with NAD-Link connectors. This allows

centralised control of a complete system or gives

system control from more than one room. To function

with other units, connect the AV 711’s NAD-Link OUT

to NAD-Link IN on the other unit. NAD-Link

connectors can be daisy-chained, IN to OUT, so that

a whole system can be controlled from the remote

control facilities of one unit.

A single NAD-Link connection from a hi-fi system in

a second room will allow remote control of Multi

Room systems.

18. AC OUTLETS (US & CANADIAN

VERSIONS ONLY)

The AC power cords of other units in the audio

system can be connected directly to the AV 711’s

unswitched AC outlets. If another stereo component

is plugged into the UNSWITCHED AC outlet, power

will be supplied whether your AV711 is on or off.

The unswitched AC outlets should be used with

units with a COMBINED power consumption of no

more than 120 Watts.

19. AC POWER CORD CONNECTOR

After you have completed all connections to the

amplifier, plug the AC line cord into a “live” wall sock-

et or into a heavy-duty extension cord which can be

connected to a wall socket.

FRONT PANEL CONTROLS.

POWER, SPEAKERS AND HEADPHONE

FUNCTIONS.

1. POWER

Press this button to switch the unit on. To switch

the unit off, press this button again.

2. SPEAKERS

The SPEAKERS button turns the speakers con-

nected to the FRONT, CENTER and REAR

SPEAKERS terminals on or off. When the speakers

are turned on, the SPEAKERS indicator lights up.

3.STANDBY

The green standby indicator shows that power is

being supplied to the AV 711, but the system is cur-

rently off. Pressing the STANDBY switch turns the

unit on and the display panel will indicate AV 711’s

current settings.

Pressing the STANDBY switch again will turn the

AV 711 back into Standby mode. In Standby, the AV

711 stores the current input and mode settings in a

non-volatile memory and re-selects these modes

when it is next switched on. The AV 711 also uses

the non-volatile memory to store pre-set information,

both for the tuner and for the Dolby Pro Logic set-up,

so that this information is not lost when the unit is

switched off or disconnected from AC supply. Note

that the information is stored for only two weeks when

the unit is switched off or disconnected from the AC

supply.During normal operation the standby indicator

lights to show when a signal is being received from

the Remote Control.

CAUTION: When in standby, power is still supplied

to the AV 711. Switch off or disconnect the AV 711

from the AC outlet when it is not being used for long

periods of time.

4. HEADPHONE SOCKET

A 1/4” stereo jack socket is supplied for headphone

listening. The socket has its own amplifier which will

drive conventional headphones of any impedance. It

takes its signal from the front left and right channels

and works on all inputs, although any surround mode

will be heard as two channel stereo. The volume and

tone and balance controls are operative for head-

phone listening. Use a suitable adapter to connect

headphones with other types of connectors such as

3.5mm stereo ‘personal stereo’ jack plugs.

WARNING: Listening at high levels can damage

your hearing.

VOLUME, BALANCE AND TONE

FUNCTIONS

5. VOLUME

The VOLUME control adjusts the overall loudness

of the signals being fed to the loudspeakers. The

VOLUME control does not affect recordings made

using the Tape or Video line outputs.

6. BASS & TREBLE CONTROLS

The AV 711 is fitted with BASS and TREBLE tone

controls to adjust the overall tonality of your system.

The 12 o’clock position is ‘flat’ with no boost or cut

and a detent indicates this position. Rotate the

control clockwise to increase the amount of Bass

or Treble. Rotate the control anti-clockwise to

decrease the amount of Bass or Treble. These

controls affect the Left and Right front speakers

only. In Dolby Pro Logic, Dolby 3 Stereo or Hall

modes, the Center and Surround speakers maintain a

‘flat’ response, regardless of the tone control settings.

The Tone controls do not affect recordings made

using the Tape or Video line outputs.

7. BALANCE

The BALANCE control adjusts the relative levels of

the Left and Right front speakers. The 12 o’clock

position provides equal level to the Left and Right

channels. A detent indicates this position.

Rotating the control clockwise moves the balance

towards the right. Rotating the control anti-clockwise

moves the balance to the left. The BALANCE control

does not affect recordings made using the Tape or

VCR line outputs.

8. TONE DEFEAT

The TONE DEFEAT switch by-passes the tone

control section of the AV 711. If the Tone Controls are

not normally used and left in the 12 o’clock position,

then it is advisable to switch out the Tone Control

section altogether by using this switch. In the ‘out’

position, the Tone Control circuits are active, pushing

the TONE DEFEAT switch in bypasses the Tone

Control section. The Display Panel indicates when

Tone Defeat is on.

INPUT AND MONITOR SELECTORS

9. VIDEO 1, VIDEO 2, TAPE 1, TAPE 2

MONITOR, FM, AM, AUX, CD

These buttons select the active input to the AV 711

and the signal sent to the loudspeakers and the Tape,

Video 2 and TV monitor outputs.

The name of the Input and Surround Mode will be

shown in the Display Panel.

VIDEO 1

Selects the signal from stereo TV/Satellite/Cable

receiver or Laser Disc connected to VIDEO 1 as the

active input.

VIDEO 2

Selects the VCR connected to VIDEO 2 as the

active input. Video 1 or 2 is shown in the Display

Panel when these are selected.

TAPE 1

Selects Tape 1 as the active input.

TAPE 2 MONITOR

Selects the signal from output of the Tape 2 tape

machine. TAPE 2 MONITOR feeds the signal directly

to the AV 711’s main amplifiers and does not override

the current input selection. If the CD is the active

input when TAPE MONITOR is selected, then the

CD signal will continue to be sent to the recording

outputs of TAPE 1, TAPE 2 and VIDEO 2, whilst the

Tape 2 signal will be heard on the loudspeakers and

headphones. T-2 Monitor will be shown in the Display

Panel when TAPE 2 MONITOR has been selected.

Selects FM radio. This is also automatically select-

ed when an FM Preset is selected.

Selects AM radio. This is also automatically select-

ed when an AM Preset is selected.

AUX

Selects the auxiliary audio component as the active

input.

Selects the CD as the active input.

SURROUND FUNCTIONS

10. SURROUND

The SURROUND button selects the AV 711’s

surround mode. Pressing the SURROUND button

pages through the four modes: DOLBY PRO LOGIC,

DOLBY 3 STEREO, HALL and BY-PASS (normal

Stereo).

DOLBY PRO LOGIC and DOLBY 3 STEREO

decodes the surround sound signals encoded in

movie sound tracks from video or TV. To decode cor-

rectly, the video or TV signal must be of a Dolby

Surround or Dolby Stereo soundtrack and coming

from a stereo VCR, TV or satellite/cable receiver.

HALL mode produces a surround sound effect from

a normal stereo source such as a CD or FM radio.

BY-PASS switches to normal Stereo operation.

The selected mode is displayed in the main area of

the Display Panel for 3 seconds and is continuously

shown in Surround Mode area of the Display Panel.

As an additional convenience feature, your AV 711

memorizes which surround mode you have used with

the given input selection. When you next select that

input, your AV 711 will automatically choose the

same Surround mode again. If you normally use

Dolby Pro Logic mode on the Video 1 and Video 2

inputs, Dolby 3 Stereo mode on the Video 1 input,

Hall mode on FM, and By-Pass (Stereo) on the

others, pressing the Input Selector will automatically

default to the right Surround mode without having to

separately press the Surround Mode button.

11. CENTER

Selects the type of centre speaker used on the

main speaker system. Pressing the CENTER button

pages through the three options: NORMAL, PHAN-

TOM and WIDEBAND. For Dolby Pro Logic use

NORMAL, WIDEBAND, PHANTOM and for Dolby 3

Stereo use NORMAL, WIDEBAND.

NORMAL mode is used when the center speaker is

smaller than the front left and right speakers. This

mode produces a true center image with the very low

frequencies (below 70Hz) filtered out.

WIDEBAND mode is used when the center speaker

is the same type as the front left and right speakers.

This mode produces a true center image with a full

frequency range and no low frequency filtering.

PHANTOM mode is used when there is no center

speaker. The AV 711 places the center information

equally on the left and right front speakers so produc-

ing a ‘Phantom’ central sound image.

The selected Center Mode is displayed for 3

seconds in the main area of the Display Panel. It is

stored in the AV 711’s memory and will be automati-

cally recalled each time the unit is switched on. This

function can be altered only when the AV 711 is in

DOLBY PRO LOGIC or DOLBY 3 STEREO mode.

12. DELAY

Selects the amount of delay applied to the surround

speakers when the AV 711 is used in DOLBY PRO

LOGIC or HALL modes.

Pressing the DELAY button steps the Delay times

in 5mS steps from 5mS to 30mS for Hall mode and

from 15mS to 30mS for Dolby Pro Logic mode.

Separate delay times can be stored for DOLBY PRO

LOGIC and HALL modes and are held in the AV

711’s memory. They are automatically recalled each

time the DOLBY PRO LOGIC or HALL mode is

selected. This function can be altered only when the

AV 711 is in DOLBY PRO LOGIC or HALL Mode.

(see: SETTING UP THE SURROUND SYSTEM)

TUNER.

9. AM AND FM INPUT

Press the AM or FM button to switch the AV 711 to

the required tuner operation. The Display Panel

shows the frequency of the tuned station and which

Preset and Preset bank (if any) is selected.

13. TUNE

For tuning to the required station and to select

Preset stations. There are two tuning modes: Manual

and Search. Pressing the button repeatedly increas-

es or decreases the tuning frequency in 50kHz steps

(or 100kHz for USA and Canada) in FM and 9kHz (or

10kHz for USA and Canada) steps in AM.

Search. Holding the button down for more than !/2

second puts the tuner section into Search mode. It

will search through the tuning frequencies and stop

when it finds a broadcast station. When a station is

captured, the TUNED indicator will show in the

Display Panel.

14. PRESET

Press PRESET to recall or program a Preset radio

station. The 30 Presets can be AM or FM stations

and are stored in three Preset Banks, which can

contain up to 10 Preset stations. The Preset number

is shown in the Display Panel.

15. BANK

Press BANK to switch between the three banks (A,

B or C) of tuner presets. For convenience you could

use two Banks for FM stations and one Bank for AM,

although a mix of FM and AM stations can be stored

in any single Bank of presets. The selected Bank is

shown in the Display Panel.

16. MEMORY

Used for storing new Preset stations.

17. FM MUTE/MODE

Switches the FM tuner section between Mute

On/Stereo and Mute Off/Mono operation. In normal

(FM MUTE ON) operation,during the tuning process

the tuner will mute when there is little or no signal

present, giving silence until a station with a

reasonably strong signal is found. Pressing FM

MUTE/MODE will switch off the mute function so that

very weak stations can be located. FM MUTE OFF

also switches off the FM stereo function.

When a stereo FM signal is being received, your

AV 711 will automatically switch to Stereo FM opera-

tion, which will be shown by STEREO indicator in the

Display Panel. Weak stereo signals may have a high

level of background hiss. Switching the AV 711 to FM

MUTE OFF will switch the tuner to mono and cancel

the background noise.

The status of the FM MUTE function is shown in

the Display Panel.

FINDING AND STORING AM & FM

STATIONS

You can use the Manual tune to select a known

station’s frequency or Search mode to automatically

look for stations that are transmitting in your area,

and then use the MEMORY button to store them into

the AV 711’s memory.

First select the AM or the FM band using the AM or

FM Input buttons. Press TUNE or button for !/2

second to start the tuner searching through the fre-

quency band. When the tuner finds a broadcast

signal of adequate strength, the automatic search

stops at that station. To store that station as a Preset,

press the MEMORY button. The MEMORY and PRE-

SET indicator lights and preset number lights flash

for 8 seconds or whilst you are entering Preset

information.

Press the BANK button to select which Bank of

Presets you wish to store the station. Press the TUNE

or button to select which Preset number you wish

to assign to the station. The current Preset number is

shown in the Display Panel.

Press the MEMORY button again to store the sta-

tion’s frequency as the chosen Preset. The AV 711

will then revert to normal operation.

The Preset information will be held in the AV 711’s

memory until you actively clear the Preset.

RECALLING PRESET STATIONS.

To recall any of the Preset stations press the

PRESET button. The PRESET Indicator will light and

the most recently used tuner Preset will be recalled.

To select another Preset station, first select the Bank

that the station is stored in by pressing the BANK

button. Then press TUNE or button to page

through the available settings until the required

Preset number is shown in the Display Panel. The AV

711 only pages through Presets that are tuned to

stations and will skip past empty Presets.

Using the remote control; press the BANK button

and choose the bank group, and then press the

PRESET (+ or – button).

CLEARING PRESETS.

First select the Preset station. Hold down the

MEMORY button and press the FM MUTE/MODE

button. The Preset number will then disappear from

the Display Panel and the Preset will be emptied.

SLEEP AND MUTE FUNCTIONS

Buttons for the SLEEP and MUTE functions only

appear on the Remote control.

SLEEP

Press SLEEP to make the AV 711 automatically

switch off after a preset number of minutes. Pressing

the SLEEP button once will set the sleep time to 90

minutes, after which the AV 711 will automatically

switch off into Standby mode. Sleep mode and the

Sleep delay is shown on the Display Panel. To adjust

the Sleep Delay, hold down the SLEEP button. This

will reduce the sleep time in 10 minute increments, as

shown in the Display Panel. To cancel the Sleep

mode, continue pressing the SLEEP button until the

source name appears in the Display Panel. Pressing

the POWER or STANBY button will also cancel the

Sleep mode.

MUTE

Press the MUTE button to temporarily switch off the

sound to the speakers and headphones. AUDIO

MUTE indicator will flash in the Display Panel when

the unit is in Mute mode. Press MUTE again to

restore sound.

SETTING UP THE SURROUND SYSTEM.

To work at its best, the output levels of the AV

711’s surround facilities need to be adjusted so that

there is an even balance of sound from all the

speakers in the system. The Delay time for the

Surround speakers also needs to be correctly set for

your normal listening position.

The adjustment of speaker levels is done using the

Test and Speaker Level adjust functions on the

Remote Control.

It is important first to correctly phase all the speak-

ers in the system. Check that the positive (+)

terminals of the amplifier speaker outputs are con-

nected to the positive (+) connector on the each of

the speakers.

Before starting the set-up procedure, ensure that

the CENTER mode is set correctly for your speaker

configuration. TONE DEFEAT should be ON and the

BALANCE control set to the position normally used

for stereo sources (usually the 12 o’clock position).

USING TEST TO SET UP THE SURROUND

SYSTEM LEVELS.

With the speakers connected and the VOLUME

turned down to zero, select DOLBY PRO LOGIC or

DOLBY 3 STEREO mode and press TEST on the

Remote Control. This generates a test signal that is

fed to each of the speaker channels in turn (left, cen-

ter, right and surround for Dolby Pro Logic, left,

center, right for Dolby 3 Stereo), so that each can be

adjusted for equal loudness at your listening position.

The Display Panel shows which speaker is being fed

with the test signal.

Turn the VOLUME up until the signal is moderately

loud through the left and right speakers. When the

Test signal reaches the Center speaker, press the

CENTER VOLUME or button on the Remote

Control to adjust the Center speaker’s loudness so

that it matches the levels being produced by the left

and right speakers. The relative level of the Center

channel is shown in the Display Panel and can be

changed in dB steps. Below -20dB the increments

become progressively coarser.

When you have finished adjusting the level of the

Center channel, the Test signal will automatically con-

tinue switching between the speakers. If you are

unhappy with your initial setting, repeat the procedure

until the levels match.

Repeat the operation to set the surround speaker

level using the REAR VOLUME or button on

the Remote Control. When selecting Dolby Pro Logic

modes, the adjustment will affect the level of both sur-

round speakers simultaneously.

A more accurate adjustment can be made using a

sound level meter, if available. Set the meter to ‘Slow’

and ‘C-weighted’ modes and re-check the settings

with the meter placed in several different positions in

the general listening area.

If a Sub-Woofer is used on the system, adjust the

Sub-Woofer’s level control so that it is audible, but

does not dominate the sound. Sub-Woofer levels can

be later fine-tuned using programme material.

SETTING THE SURROUND DELAY.

Because the Surround speakers are usually closer

to the listener than the Front speakers, there is a

tendency for the ear to localise sounds to the rear,

because the ear takes most notice of the sounds that

arrive at the head first. To resolve this problem, the

Dolby Pro Logic circuit includes a Surround delay.

This ensures sound coming from the surround

speakers always arrives at the listener’s ears after the

sound from the front speakers.

The exact amount of delay required depends on the

relative distances between the Front and surround

speakers and the listening position in the room.

First make a note of the distance between the

surround speakers and the listening position. Now

make a note of the distance between the front

speakers and the listening area. Note where the

two distances intersect this will give the correct

Delay setting (see Page 5).

To adjust the Delay setting, put the AV 711 into

Dolby Pro Logic mode and press DELAY on

the front panel or the Remote Control. Continue

pressing DELAY until the correct value is shown in

the Display Panel.

Level and Delay settings are stored in the AV 711’s

memory. They are automatically recalled when the

unit is switched on.

For your reference, use the boxes overleaf to make

a note of your settings. If they are accidentally

altered, you can reset them without having to run the

Test procedure.

REMOTE CONTROL

The 45RC1 Remote Control handles all the key

functions of the AV 711 and has additional controls to

remotely operate NAD Cassette and CD machines. It

will operate up to a distance of 16ft (5m).

The subsidiary mode, and set-up functions have

black buttons. Power, Master Volume and Record (for

an associated NAD cassette deck) are in red.

Refer to previous sections of the manual for

descriptions of individual functions.

POWER Switches the AV 711 between On and

Standby.

SURROUND Selects Dolby Pro Logic, Dolby 3

MODE Stereo, Hall or By-Pass modes.

SLEEP Sets the AV 711 into SLEEP mode.

INPUT SELECTOR

TAPE 1 Selects Tape 1 as the active input.

TAPE 2 Selects Tape 2 monitor.

TUNER Tuner as the active input.

AUX Selects audio source as the active

input.

CD Selects CD as the active input.

VIDEO 1 Selects VIDEO 1 as the active input.

VIDEO 2 Selects VIDEO 2 as the active input.

TUNER

BANK Selects a Tuner Preset Bank

PRESET + – Selects a Tuner Preset

CASSETTE DECK CONTROL

(for use with NAD Cassette Deck)

DECK A, When only one Tape deck is connect-

DECK B ed, use Deck B controls.

Reverse Play

Forward Play

/|| Record & Pause

Stop

Rewind

Fast Forward

Date: SURROUND CENTER DELAY (ms)

DOLBY PRO LOGIC

DOLBY 3 STEREO

HALL

CD PLAYER CONTROL

(for use with NAD CD Player)

DISC Next disc (for NAD CD changers)

Play

Pause

Stop

IPrevious Track

|Next Track

DELAY To set Delay time.

TEST Starts the Surround Set-up Test proce-

dure.

MUTE Mutes all audio.

CENTER VOLUME

Adjusts the relative level of the

Center channel speaker.

REAR VOLUME

Adjusts the relative level of the

Surround speakers.

MASTER VOLUME

Increases or decreases the

Volume setting, using the motorised

front panel Volume control.

BATTERIES

Alkaline batteries are recommended for maximum

operating life. The two AA (R6) batteries are

contained in the battery compartment at the rear of

the Remote Control. When replacing batteries, check

that they have been put in the right way round, as

shown on the base of the battery compartment.

APPENDIX

A SHORT GUIDE TO SURROUND SOUND.

Since the middle of the 1970’s, film companies

have been making movies in increasing numbers in

Dolby Stereo, the four channel surround sound sys-

tem available in most movie theaters today.

Fortunately it is a simple operation to take the film’s

Dolby Stereo soundtrack and place it on a stereo

VHS video tape, Laser Disc or Video-CD. The sound

track does require some conversion for home use,

and the domestic version of Dolby Stereo is called

Dolby Surround.

Today, most video copies of movies also contain

this surround information originally designed for the

movie theater. As well as videos, Dolby Surround is

also being used on TV programmes and on music

CDs, and all of these can be decoded using your

AV 711.

Unlike the quadraphonic systems which tried to

produce pin-point sounds coming from all directions,

Dolby Surround is designed to give you a clear front

image with the Surrounds filling the room with

atmospheric sound.

For best results, the Surround loudspeakers should

not beam the sound directly at the listener. One way

of achieving this is to use ‘dipole’ Surround speakers

which aim the sound down the walls rather than

directly into the room. An alternative is to use stan-

dard small loudspeakers for Surrounds, but not to

point them directly at the listening position. It is

always worth experimenting with various Surround

speaker positions to see which works best in

your room.

SPEAKER PLACEMENT

Placement of the speakers in a Dolby Pro Logic

surround system plays an important role in the perfor-

mance of the system.

FRONT SPEAKERS

The front speakers should be placed with the left

and right speakers evenly spaced either side of the

TV screen. The centre speaker should be placed

underneath or above the TV monitor so that dialogue

is localised close to the TV image.

SURROUND SPEAKERS

The surround speakers are used to create a diffuse

room-filling atmospheres rather than pin-point sound

effects. Surround speakers should be wall or shelf

mounted fairly high up either on the side walls, rear

wall or in the rear corners. Speakers can be mounted

facing sideways or upwards to increase the diffusing

effect by bouncing the sound off the walls and ceiling

before it reaches the listener.

SUB-WOOFER

The very low frequency sounds produced by the

sub-woofer are difficult to localise so the Sub-woofer

can be placed virtually anywhere in the room. Placing

Sub-woofers against walls or in corners will increase

the amount of bass produced in the room.

WHY HAVE A CENTER SPEAKER?

The Dolby Pro Logic decoder produces three sepa-

rate outputs for the Front signals - left, center and

right. On most soundtracks, the sound effects and

music are spread across all three front channels but

the dialogue is mainly fed to the center channel only.

Using a separate center channel speaker will allow

the dialogue to cut through even the biggest sound

effects and musical scores. Having the sound spread

across three front speakers also stabilises the stereo

image, making the usable listening area much bigger.

If you are using the AV 711 with only two front

speakers, setting the CENTER mode to PHANTOM

will place the center information on both the left and

right speakers. This creates the impression of a cen-

ter channel sound source.

For best results, you should consider using a

center speaker. Ideally it should be the same type as

the left and right speakers, although there are now

many new speakers, such as the NAD 808CC, which

are specifically designed as center channel add-ons

for existing stereo systems.

CAUTION: Ensure that any speaker that is to be

used near a TV or monitor is of the magnetically

shielded type (see loudspeaker’s instruction manual).

It is not normally possible to modify an unshielded

speaker to work very close to a TV or monitor.

WHY HAVE A SUB-WOOFER?

Many film soundtracks rely heavily on very low

frequency sound effects which are difficult for normal

hi-fi speakers to reproduce. To faithfully reproduce

these low frequencies you can use a specially

designed low frequency loudspeaker with its own

built-in amplifier. Because it is difficult to hear which

direction very low frequencies are coming from, you

only normally need one sub-woofer and this can be

placed virtually anywhere in the room. The SUB

WOOFER output of the AV 711 is designed

specifically to drive a sub-woofer system.

SPEAKER PHASE

In a home theatre system it is important that the

three front speakers are all in phase compared to

each other. Incorrect phase will produce a poor

stereo image and an apparent lack of bass. If you are

using speakers all from one manufacturer and power

amplifiers all from one manufacturer then to ensure

correct phasing of the system, just make sure that all

the red + connectors on the power amplifier speaker

outputs are connected to the red + connector on

the loudspeaker.

If you are using a mix of amplifiers or speakers

from different manufacturers, or using amplifiers in

‘bridge’ mode, then it is possible that the phase can

be internally reversed in the some of the amplifiers

or speakers, so you must check for correct phase

by listening.

To check phase by listening, set the AV 711 to

DOLBY PRO LOGIC and MUTE OFF and select a

FM radio station. This will give you the same sound

on all three front speakers. Disconnect the surround

speakers and the right front speaker. A stable sound

image should be heard as though it comes from a

single point between the centre and left front

speakers. If the signal sounds diffuse and not as

though it is coming from a single point in space,

reverse the connections to the center loudspeaker.

The signal should now appear to come from a single

point between the left and centre speakers.

Reconnect the right front speaker and disconnect

the left front speaker and repeat the procedure for the

right and center front speakers, changing the connec-

tion only on the right front speaker if the phase needs

correction.

Surrounds will normally be in phase with each other

if they have been correctly connected.

There is no absolute rule regarding the relative

phase between the front speakers and the surround

speaker pair or the Sub-Woofer (if used). Connecting

these using the red + connector from the amplifier to

the red + connector on the speakers should produce

correct results. But in some rooms reversing the con-

nections may produce a noticeable increase in bass

response or an improvement in overall stereo

imagery, so you may wish to experiment with revers-

ing the connections on both the surrounds or revers-

ing the connections to the sub-woofer.

SYSTEM EXAMPLES

The AV 711 can be used at the heart of a broad

range of surround sound systems. Here are two

possible systems configurations; one basic and one

advanced.

A SIMPLE SET-UP USING THE AV 711

This system uses the AV 711 with a video, CD,

cassette deck and TV stereo front speakers and sur-

rounds such as the NAD 805RC.

The CD and Cassette deck are connected to CD

and TAPE 1 (IN & OUT) respectively.

The VCR machine is connected to VIDEO 2, as it

will be used for playback-only through the system,

with video recording from the VCR’s internal tuner.

The TV’s Video Line Input is connected to

MONITOR OUT.

Since there are Surrounds but no Center channel

speaker, the CENTER mode is set to PHANTOM.

A MORE COMPLEX SET-UP USING THE

AV 711

This set-up uses the AV 711 as the center-piece of

a sophisticated Home Theater system. As well as the

standard audio sources, this system has also a VCR,

a Laser Disc player or a games console connected as

A/V sources. The SUB WOOFER OUT is connected

to a self-powered sub-woofer. The AV 711 is also

connected to a second audio system in another room.

The CD and Cassette deck are connected to CD

and TAPE 1 (IN & OUT) respectively.

The playback only Laser Disc/Games console is

connected to the VIDEO 1 audio and video inputs.

The VCR machine is connected to VIDEO 2 which

has audio/video INPUTS and OUTPUTS to enable

recording from the other video sources.

The TAPE 2 output is connected via high quality

phono leads to the Aux Input on the hi-fi system in the

second room, feeding a hi-fi system in a second

room, which uses the amplifier’s NAD-Link to send

remote control information back to the AV 711. The

NAD-Link OUT connector on the second hi-fi amplifier

is connected to NAD-Link IN on the AV 711 so that it

can be remotely controlled from the second room.

The TV’s Video Line Input is connected to

MONITOR OUT.

TROUBLESHOOTING

SYMPTOM POSSIBLE CAUSE

No Sound Power AC lead unplugged or power not switched on.

Check AC lead.

Tape Monitor on.

De-select Tape Monitor mode.

Speakers not switched on.

Press the Speakers switch to on.

Mute on.

Switch off Mute.

Internal fuse blown.

Consult dealer.

No Sound one Channel Balance control not centered.

Center Balance control.

Speaker not properly connected or damaged.

Check connections

and speakers.

Input or speakers leads disconnected or damaged.

Check leads

and connections.

No sound on surround channels A surround mode has not be selected.

Select Dolby Pro Logic or Hall modes

Sound source is in Mono.

Test system with known stereo or Dolby Surround

material.

Speakers not properly connected or damaged.

Check speakers

and connections.

Surround level set too low.

Increase surround level.

No sound on center channels Phantom Center mode has been selected.

Select Normal or Wide modes.

By-Pass mode has been selected.

Select Dolby Pro Logic or Dolby 3 Stereo

modes.

Center level set too low.

Increase center level.

Weak bass/ diffuse stereo image Speakers wired out of phase.

Check connections to all speakers

in the system.

Test signal position does not Speakers connected to the wrong outputs.

Check connections to all amplifier

match test signal indicator lights

and speaker channels.

Remote control not working Batteries flat or incorrectly inserted.

Check or replace batteries.

IR transmitter or receiver window obstructed.

Remove obstruction.

Tuner noise Hiss - Weak signal.

Check station tuning. Adjust or replace antenna.

Distortion - Multipath signals.

Check station tuning. Adjust or replace antenna.

Whistles or buzzes on FM & AM: Interference from other electrical sources -

computers, games consoles.

Check station tuning. Switch off or move the

source of the electrical noise.

Whistles or buzzes on AM. Interference from fluorescent lighting or electrical

motors.

Check station tuning. Adjust or replace AM antenna.

NOTES CONCERNANT L’INSTALLATION

Poser l’AV-711 sur une surface stable, plane et

horizontale. Eviter les rayons directs du soleil et les

sources de chaleur et d’humidité, ainsi que les

endroits où une ventilation correcte ne peut pas être

assurée.

Mettre l’appareil en mode veille avant de réaliser

les connexions. Les connecteurs phono de votre AV-

711 comportent des codes couleurs afin d’en faciliter

le branchement. Le Rouge et le Blanc correspondent

à l’audio Gauche et Droite, le Jaune correspond à la

vidéo composite (ligne) et l’Orange sert à repérer la

Liaison-NAD.

N’utiliser que des câbles et des connecteurs de

très bonne qualité de manière à obtenir un

branchement dont la fiabilité est parfaite et les

performances optimales.

Les câbles phono audio fonctionnent très bien

avec les signaux vidéo, mais il est néanmoins

recommandé d’utiliser de véritables câbles vidéo

dans la mesure du possible. Vérifier que les câbles et

les connecteurs ne présentent aucune détérioration,

et que tous les connecteurs sont bien enfoncés

jusqu’en butée.

Pour obtenir les meilleures performances, utiliser

des câbles de haut-parleurs d’une épaisseur égale ou

supérieure au “calibre 16”.

Si l’appareil doit rester inutilisé pendant un certain

temps, débrancher le cordon d’alimentation de la

prise de secteur murale. Si de l’eau pénètre à

l’intérieur de l’AV-711, couper l’alimentation de

l’appareil et retirer la fiche de la prise secteur. Faire

contrôler l’appareil par un technicien de service

après vente qualifié, avant toute tentative de remise

en service.

Ne pas retirer le couvercle. A l’intérieur, il n’y a

aucun élément sur lequel l’utilisateur peut intervenir.

Utiliser un chiffon doux sec et propre pour nettoyer

l’appareil. Si nécessaire, humecter le chiffon avec un

peu d’eau savonneuse. Ne pas utiliser de solution

contenant du benzol ou tout autre agent volatile.

BRANCHEMENTS SUR LA FACE

ARRIERE

1. CD INPUT [ENTREE DISQUE

AUDIONUMERIQUE (CD)]

Entrée pour un lecteur de disques audion-

umériques (CD) (signal audio analogique) ou pour

une autre source de signal de niveau ligne. Utiliser un

câble double phono-à-phono pour relier les “Sorties

Audio” gauche et droite du lecteur de CD à

cette entrée.

2. AUX INPUT

Sélectionne le module audiophonique auxiliaire

comme entrée active.

3. TAPE 1 [MAGNETOPHONE 1]

Branchements pour enregistrement et lecture

analogique sur un magnétophone audio de n’importe

quel type (à cassette, à bobines, DAT, MD ou DCC).

A l’aide de câbles doubles phono-à-phono, relier les

connecteurs de “Sortie Audio” gauche et droit du

magnétophone aux connecteurs de LECTURE

MAGNETOPHONE 1 [TAPE 1 IN] pour la lecture.

Relier les connecteurs “d’Entrée Audio” gauche et

droit du magnétophone aux connecteurs

d’ENREGISTREMENT MAGNETOPHONE 1

[TAPE 1 OUT] pour l’enregistrement.

4. TAPE 2 [MAGNETOPHONE 2]

Branchements pour enregistrement et lecture

analogique sur un deuxième magnétophone audio de

n’importe quel type. A l’aide de câbles doubles

phono-à-phono, relier les connecteurs de “Sortie

Audio” gauche et droit du magnétophone aux con-

necteurs de LECTURE MAGNETOPHONE 2

[TAPE 2 IN] pour la lecture. Relier les connecteurs

“d’Entrée Audio” gauche et droit du magnétophone

aux connecteurs d’ENREGISTREMENT MAGNETO-

PHONE 2 [TAPE 2 OUT] pour l’enregistrement.

5. VIDEO 1 (AUDIO)

Entrées pour la lecture audio en provenance d’un

magnétoscope ou de tout autre appareil vidéo tel

qu’un téléviseur stéréo, un décodeur télévision câble

ou satellite, ou un Disque Audionumérique (Laser). A

l’aide de câbles doubles phono-à-phono, relier les

connecteurs de “Sortie Audio” gauche et droit du

magnétoscope, du téléviseur, du disque laser ou du

décodeur satellite à ces entrées. Ces entrées audio

sont utilisées en combinaison avec les entrées vidéo

composite (ligne) repérées “VIDEO 1”. L’entrée

[VIDEO 1] ne peut être utilisée que pour la lecture;

pour connecter un magnétoscope pour l’enreg-

istrement et la lecture à travers le NAD 711, utiliser

l’entrée MAGNETOSCOPE 2 [VIDEO 2].

6. VIDEO 2 (AUDIO)

Branchements pour l’enregistrement et la lecture

audio sur un magnétoscope ou tout autre appareil

enregistreur vidéo. A l’aide de câbles doubles phono-

à-phono, relier les connecteurs de “Sortie Audio”

gauche et droit du magnétoscope aux connecteurs

d’ENTREE VIDEO 2 [VIDEO 2 IN] pour la lecture.

Relier les connecteurs “d’Entrée Audio” gauche et

droit du magnétoscope aux connecteurs de SORTIE

VIDEO 2 [VIDEO 2 OUT] pour l’enregistrement.

Ces entrées audio sont utilisées en combinaison

avec les entrées vidéo composite (ligne)

repérées “VIDEO 2 IN” et avec les sorties repérées

“VIDEO 2 OUT”.

7. SUB-WOOFER OUT

Sortie ligne supplémentaire pour connexion à un

systéme de haut-parleurs super-boomers équipé de

son propre amplificateur de puissance.

8. ANTENNE AM

Une antenne cadre AM est livrée avec l’AV-711, et

permet de recevoir les stations émettant sur la bande

AM. Ouvrir la borne à l’aide du levier, insérer le fil en

provenance de l’antenne, puis fermer et verrouiller la

borne et le fil à l’aide du levier (Fig. 2).

RECEPTEUR AM/FM NAD AV 711 A

SONORITE ENVELOPPANTE

Si votre AV 711 est un modèle USA ou Canada,

insérer le câble tout en maintenant le levier enfoncé.

Relâcher le levier pour brider le câble.

Faire des essais en mettant l’antenne dans dif-

férentes positions, mais en s’assurant que le cadre

est toujours vertical afin que la réception soit opti-

male. Le fait de positionner l’antenne à proximité

d’éléments métalliques de taille importante, comme

des étagères en métal ou des radiateurs par exem-

ple, peut affecter la réception.

9. ANTENNE FM

Une antenne filiaire FM, sous forme de câble plat,

est livrée avec l’AV-711. Cette antenne se branche à

l’arrière de l’appareil (Fig. 1). L’antenne câble plat doit

être fixée sur une surface verticale, et doit former

un “T”.

Faire des essais en mettant l’antenne dans dif-

férentes positions, de manière à obtenir le meilleur

signal possible avec un minimum de bruit de fond. Un

signal FM insuffisant entraîne un sifflement, surtout

en réception stéréophonique, et permet au tuner de

capter des interférence en provenance de sources

électriques extérieures. Dans les endroits où la

réception FM est mauvaise, il est possible d’améliorer

les performances du tuner en utilisant une antenne

FM montée à l’extérieur du bâtiment. Un installateur

d’antennes qualifié pourra donner les conseils appro-

priés, et poser une antenne adaptée aux conditions

de réception locales.

10. SOFT CLIPPING [ECRETAGE DOUX]

Lorsqu’un amplificateur est poussé au delà de sa

puissance de sortie spécifiée, on entend un son dur

et déformé lors des passages à sonorité forte. Cela

provient du fait que l’amplificateur coupe ou “écrête

de façon dure” les pointes sonores pour lesquelles sa

conception ne permet pas la reproduction. Le circuit

d’écrêtage doux de NAD limite en douceur la forme

d’onde à la sortie, pour minimiser la distorsion audible

lorsque l’amplificateur est poussé au delà de ses lim-

ites. Si votre écoute comporte des niveaux modérés

de puissance, l’Ecrêtage Doux peut être laissé sur

ARRET [OFF]. Si, par contre, vous pensez passer de

la musique à des niveaux très élevés, susceptibles de

dépasser la capacité de puissance de l’amplificateur,

nous préconisons de mettre l’Ecrêtage Doux sur

MARCHE [ON].

11. VIDEO 1 (VIDEO)

Branchement pour l’entrée du signal vidéo Ligne

(Composite) pour VIDEO 1. A l’aide d’un câble

phono, relier la “Sortie Vidéo” du magnétoscope, du

téléviseur, du lecteur de disques laser ou du

décodeur satellite/câble. [VIDEO 1] ne peut être

utilisée que pour la lecture vidéo. Utiliser [VIDEO 2]

pour brancher un magnétoscope destiné à

l’enregistrement et à la lecture via l’AV 711.

12. VIDEO 2 (VIDEO)

Branchement pour l’entrée du signal vidéo Ligne

(Composite) pour VIDEO 2. A l’aide d’un câble

phono, relier la “Sortie Vidéo” du magnétoscope à

l’ENTREE VIDEO 2 [VIDEO 2 IN] pour la lecture.

Brancher la SORTIE VIDEO 2 [VIDEO 2 OUT] à

“l’Entrée Vidéo” du magnétoscope pour copier les

signaux en provenance de [VIDEO 1].

13. MONITOR VIDEO OUTPUT

[SORTIE MONITEUR VIDEO]

Sorties vidéo composite (ligne) permettant de

brancher un téléviseur ou un moniteur, afin de

visionner des sources vidéo reliées à VIDEO 1 ou à

VIDEO 2. A l’aide d’un câble phono, relier “l’Entrée

Vidéo Ligne” du téléviseur ou du moniteur à la

SORTIE MONITEUR VIDEO [MONITOR VIDEO

OUTPUT]. On peut aussi utiliser cette sortie comme

sortie d’enregistrement supplémentaire, le cas

échéant. Dans ce cas, le contrôle du signal vidéo

devra être effectué en branchant le moniteur sur la

sortie de l’enregistreur vidéo.

14. FRONT SPEAKERS

[HAUT-PARLEURS AVANT]

Ces sorties haut-parleurs sont alimentées et mises

hors tension à l’aide du bouton HAUT-PARLEURS

[SPEAKERS] sur la face parlante.

Brancher le haut-parleur droit sur les bornes

repérées “R +” et “R –”, en s’assurant que le “R +” est

relié à la borne “+” de votre haut-parleur et que “R –”

est relié à la borne “–” de votre haut-parleur.

Brancher les bornes repérées “L +” et “L –” au haut-

parleur gauche en procédant de la même manière.

N’utiliser que du fil torsadé haute puissance (cali-

bre 16 ou plus), pour brancher les haut-parleurs à

votre AV 711.

Desserrer la bague en plastique de la borne de

haut-parleur. Insérer la broche ou le fil nu dans le

trou, puis fixer le câble en vissant la bague de la

borne (Fig. 3).

Afin d’éviter tout risque que le métal nu des câbles

de haut-parleurs ne touche le panneau arrière ou un

autre connecteur, veiller à ce que la longueur

dénudée ou la longueur de la broche ne dépasse pas

!/2” (1,27 cm), et qu’il n’y ait pas de brins libres.

ATTENTION : Cet appareil a été conçu pour délivr-

er une qualité sonore optimale en pilotant des

haut-parleurs dont l’impédance est comprise dans les

limites précisées. Vérifier les données suivantes, et

choisissez des haut-parleurs dont l’impédance corre-

spond aux exigences relatives aux sorties

concernées.

HAUT-PARLEURS AVANT : 4 ohms mini par haut-

parleur.

HAUT-PARLEUR CENTRAL : 8 ohms mini.

HAUT-PARLEURS ARRIERE : 4 ohms mini par

haut-parleur.

15. CENTER SPEAKER

[HAUT-PARLEUR CENTRAL]

Cette sortie permet de brancher le haut-parleur

central lorsque l’AV 711 fonctionne en mode

Dolby* Pro Logic ou Dolby 3 Stereo. Brancher

“Centre +” à la borne “+” de votre haut-parleur central

et “Centre –” à la borne “–” du haut-parleur.

Dénuder l’extrémité du câble du haut-parleur sur

une longueur de 8 mm et torsader ensemble les brins

de fil dénudés afin qu’aucun brin ne soit libre. Ouvrir

la borne à l’aide du levier, et insérer le fil. Refermer la

borne à l’aide du levier, qui serrera alors le fil. Ce

haut-parleur fonctionne avec les haut-parleurs avant,

et se met en circuit ou hors circuit grâce au bouton

HAUT-PARLEURS [SPEAKERS] sur la face parlante.

* Fabriqué sous licence de la Dolby Laboratories Licensing

Corporation. “Dolby”, le symbole double-D et “Pro Logic” sont

des marques de fabrique de la Dolby Laboratories Licensing

Corporation.

16. REAR SPEAKERS

[HAUT-PARLEURS ARRIERE]

Cette sortie permet de brancher les haut-parleurs

arrière lorsque l’AV 711 fonctionne en mode

Dolby Pro-logic ou Hall. Brancher le haut-parleur

arrière droit sur les bornes repérées “R +” et “R –” en

s’assurant que le “R +” est relié à la borne “+” de

votre haut-parleur et que “R –” est relié à la borne “–”

de votre haut-parleur. Brancher les bornes repérées

“L +” et “L –” au haut-parleur gauche en procédant de

la même manière. Les bornes de serrage à levier

fonctionnent de la même manière que pour le Haut-

Parleur Central.

Dénuder l’extrémité du câble du haut-parleur sur

une longueur de 8 mm et torsader ensemble les brins

de fil dénudés afin qu’aucun brin ne soit

libre.Enfoncer le levier de la borne à enclipser et

insérer le câble. Le fait de relâcher le levier assure le

bridage du câble.

Ces haut-parleurs fonctionnent en conjugaison

avec les Haut-Parleurs Avant, et se mettent en ou

hors circuit à l’aide du bouton HAUT-PARLEURS

[SPEAKERS] sur la face parlante.

17. NAD-LINK OUT [SORTIE LIAISON-NAD]

Le connecteur de Liaison-NAD [NAD-Link] sert à

relayer les commandes émises par la télécommande

vers et en provenance d’autres appareils équipés de

connecteur de Liaison-NAD. Cela permet d’assurer

une commande centralisée pour tout un réseau, ou

permet de télécommander la chaîne depuis plusieurs

pièces. Pour assurer le relais vers d’autres appareils,

relier le connecteur de SORTIE Liaison-NAD [NAD-

Link OUT] de l’AV-711 à l’ENTREE NAD-Link de

l’autre appareil. Il est possible de relier les con-

necteurs de Liaison-NAD en chaîne, ENTREE vers

SORTIE, et donc de commander tout un réseau

d’appareils à l’aide de la télécommande d’un seul

d’entre eux.

Un simple branchement de Liaison-NAD en

provenance d’une chaîne Hi-fi située dans une autre

pièce permettra de télécommander les réseaux

Multi-Salles.

18. SORTIES SECTEUR (VERSIONS

US ET CANADIEN UNIQUEMENT)

Il est possible de brancher les câbles secteur

d’autres appareils directement sur les sorties secteur

commutées de l’AV 711.

Si l’on branche un autre module stéréo sur la sortie

secteur NON COMMUTEE [UNSWITCHED], l’alimen-

tation de ce module sera assurée que votre AV 711

soit allumé ou éteint.

Les sorties secteur non commutées peuvent être

utilisées pour une consommation de puissance COM-

BINEE ne dépassant pas 120 Watts.

19. CORDON D’ALIMENTATION SECTEUR

Après avoir réalisé tous les branchements de

l’amplificateur, brancher le cordon d’alimentation

secteur à une prise secteur murale active, ou à une

rallonge haute puissance elle-même branchée à une

prise murale.

COMMANDES SUR LA FACE PARLANTE

POWER [FONCTIONS MARCHE/ARRET],

SPEAKERS [HAUT-PARLEURS] ET

HEADPHONES [CASQUE]

1. POWER [MARCHE/ARRET]

Appuyer sur ce bouton pour mettre l’appareil sous

tension. Pour le mettre hors tension, réappuyer sur ce

bouton.

2. HAUT-PARLEURS [SPEAKERS]

Le bouton HAUT-PARLEURS [SPEAKERS] met en

circuit ou hors circuit les haut-parleurs branchés sur

les bornes AVANT [FRONT], CENTRAL [CENTRE] et

ARRIERE [REAR]. Lorsque les haut-parleurs sont en

circuit, le témoin HAUT-PARLEURS [SPEAKERS]

s’allume.

3. STANDBY

Le témoin vert de veille indique que l’AV-711 est

alimenté avec de l’électricité, mais que la chaîne est

actuellement hors tension. Une impulsion sur l’inter-

rupteur de marche/arrêt met l’appareil sous tension et

alimente les prises secteur commutées. Le Panneau

d’affichage indique les réglages actuels de l’AV-711.

Une deuxième impulsion sur le bouton de

marche/arrêt remet l’AV-711 en mode Veille. Lorsqu’il

a été mis en veille, l’AV-711 conserve la configuration

courante des entrées et des modes dans une

mémoire non volatile et revient à ces réglages dès sa

remise sous tension. L’AV-711 utilise aussi une

mémoire non volatile pour stocker les informations

concernant les stations préréglées, aussi bien pour le

tuner que pour la configuration Dolby Pro Logic, ce

qui évite de perdre ces informations lors de la mise

en veille de l’appareil ou lorsque celui-ci est

débranché du secteur (pendant une période ne

dépassant pas deux semaines ; après deux

semaines, le contenu de la mémoire est perdu). En

fonctionnement normal, le témoin de veille s’allume

chaque fois que l’AV 711 reçoit un signal de la télé-

commande.

ATTENTION : Lorsque l’AV 711 est en mode

veille, il reste toujours sous tension. Eteindre ou

débrancher l’AV 711 au niveau de la prise secteur s’il

doit rester inutilisé pendant une longue période.

4. HEADPHONE [PRISE CASQUE]

Une prise jack 1/4” est prévue pour permettre

l’écoute sur casque. Cette prise comporte son propre

amplificateur, capable de piloter tout type de casque

conventionnel, quelle que soit son impédance. Il tire

son signal des voies gauche et droite, et fonctionne

avec toutes les entrées, mais le mode de sonorisation

enveloppante ne sera perçu que comme une écoute

stéréophonique à deux voies. Les commandes de

volume sonore, de tonalité et de balance agissent

aussi sur l’écoute sur casque. Utiliser un adaptateur

approprié pour brancher des casques équipés d’un

autre type de connecteur, tel qu’un jack stéréo-

phonique de 3,5 mm du type “baladeur stéréo”.

Attention: L’écoute à des niveaux sonores élevés

peut entraîner des dommages auditifs permanents.

FONCTIONS VOLUME, BALANCE ET

TONALITE

5. VOLUME

La commande de VOLUME sonore règle le volume

global des signaux envoyés aux haut-parleurs.

La commande de VOLUME n’affecte pas les

enregistrements réalisés sur les sorties ligne

Magnétophone ou Vidéo.

6. BASS [COMMANDES DES GRAVES] ET

TREBLE [DES AIGUS]

L’AV-711 est équipé de commandes de GRAVES

[BASS] ET d’AIGUS [TREBLE], qui permettent de

régler la tonalité globale de votre chaîne.

La position médiane (12 heures) correspond à une

courbe plate, sans amplification ni atténuation; un

léger déclic peut être ressenti dans le mouvement du

bouton à cet endroit. Tourner le bouton en sens

horaire pour amplifier les Graves ou les Aigus.

Tourner le bouton en sens anti-horaire pour atténuer

les Graves ou les Aigus. Ces commandes n’affectent

que les haut-parleurs avant Gauche et Droit. En

mode Pro Logic ou Hall, les haut-parleurs Central et

de Sonorisation Enveloppante continuent à assurer

une réponse “plate”, quelle que soit la position des

commandes de tonalité. Les commandes de tonalité

n’affectent pas les enregistrements réalisés à partir

des sorties Magnétophone ou Vidéo.

7. BALANCE

La commande de BALANCE règle les niveaux

relatifs des haut-parleurs avant Gauche et Droit. La

position centrale (12 heures) assure un niveau égal

pour les voies Gauche et Droite. Un léger déclic peut

être ressenti dans le mouvement du bouton à

cet endroit.

En tournant le bouton en sens horaire, on déporte

la balance vers la droite. En tournant le bouton en

sens anti-horaire, on déporte la balance vers la

gauche. La commande de BALANCE n’affecte pas

les enregistrements réalisés sur les sorties ligne

magnétophone ou magnétoscope.

8. TONE DEFEAT [TONALITE NEUTRE]

Les circuits de tonalité de l’AV-711 sont contournés

lorsque la fonction TONALITE NEUTRE [TONE

DEFEAT] est activée. Si l’on n’utilise pas les com-

mandes de tonalité, c’est à dire qu’elles restent

toujours en position médiane (12 heures), il est con-

seillé de mettre les circuits de réglage de la tonalité

complètement hors circuit à l’aide de ce bouton. En

position “sortie”, les circuits de tonalité sont actifs; le

fait d’enfoncer le bouton TONALITE NEUTRE [TONE

DEFEAT] contourne les circuits de réglage de la

tonalité. Le panneau d’affichage indique l’état actif ou

inactif de la fonction Tonalité Neutre.

INPUT [SELECTEURS ENTREE] ET

MONITOR [MONITEUR]

9. VIDEO 1, VIDEO 2, [MAGNETOPHONE 1]

TAPE 1, [MONITEUR MAGNETOPHONE 2]

TAPE 2 MONITOR, FM, AM, AUX ET CD

Ces boutons permettent de sélectionner l’entrée

active de l’AV 711 ainsi que le signal envoyé aux

haut-parleurs et aux sorties Magnétophone, Vidéo 2

et Moniteur TV.

Le nom de l’entrée et le Mode de Sonorisation

Enveloppante seront affichés sur le Panneau

d’Affichage.

VIDEO 1

Sélectionne le signal en provenance d’un téléviseur

stéréo, d’un décodeur satellite ou d’un disque vidéo-

laser connecté à l’entrée VIDEO 1 comme entrée

active.

VIDEO 2

Sélectionne le magnétoscope connecté à l’entrée

VIDEO 2 comme entrée active. Le Panneau

d’Affichage indique Vidéo 1 ou 2, en fonction de

l’entrée vidéo sélectionnée.

TAPE 1 [MAGNETOPHONE 1]

Sélectionne le Magnétophone 1 comme entrée

active.

TAPE 2 MONITOR [MONITEUR

MAGNETOPHONE 2]

Sélectionne le signal de sortie du Magnétophone 2.

MONITEUR MAGNETOPHONE 2 [TAPE 2 MONI-

TOR] envoie le signal directement dans les

amplificateurs principaux de l’AV 711, sans affecter la

sélection d’entrée actuelle. Si le lecteur CD est

l’entrée active lors de la sélection du MONITEUR

MAGNETOPHONE, le signal du lecteur CD continue

à être envoyé aux sorties d’enregistrement MAGNE-

TOPHONE 1 [TAPE 1], MAGNETOPHONE 2

[TAPE 2] ET [VIDEO 2], alors que le signal

Magnétophone 2 est entendu sur les haut-parleurs et

dans le casque. Lorsque MONITEUR MAGNETO-

PHONE 2 [TAPE 2 MONITOR] a été sélectionné,

le Panneau d’Affichage indique “T-2 Monitor”

(Moniteur M-2)

Sélectionne la radio FM. Cette entrée est sélection-

née automatiquement lorsque l’on appuie sur une

touche de présélection FM.

Sélectionne la radio AM. Cette entrée est sélection-

née automatiquement lorsque l’on appuie sur une

touche de présélection AM.

AUX

Sélectionne le module audiophonique auxiliaire

comme entrée active.

Sélectionne le lecteur de disques audionumériques

comme entrée active.

FONCTIONS SONORISATION

ENVELOPPANTE ET PLAGE

DYNAMIQUE CONTROLEE

10. SURROUND

[SONORISATION ENVELOPPANTE]

Le bouton SONORISATION ENVELOPPANTE

[SURROUND] sélectionne le mode sonorisation

enveloppante de l’AV 711. Une impulsion sur

SONORISATION ENVELOPPANTE fait défiler trois

modes : DOLBY PRO-LOGIC, HALL et BY-PASS

(Stéréo normale).

DOLBY PRO-LOGIC décode les signaux de sonori-

sation enveloppante encodés sur les bandes son des

films sur cassettes vidéo ou à la télévision. Pour

pouvoir être correctement décodé, le signal vidéo ou

télévision doit provenir d’une bande sonore

Dolby Surround ou Dolby Stereo, et doit être repro-

duit par un magnétoscope, un téléviseur ou un

décodeur satellite stéréophoniques. Le mode HALL

génère un effet de sonorisation enveloppante à partir

d’une source stéréophonique normale telle qu’un

lecteur de compact disques ou la radio FM.

BY-PASS passe en mode de fonctionnement

stéréophonique normal.

Le mode choisi est indiqué pendant 3 secondes

dans la zone principale du Panneau d’Affichage, et

s’affiche en permanence dans la zone Sonorisation

Enveloppante du Panneau d’Affichage.

A titre de fonction supplémentaire, votre AV 711

mémorise le mode de sonorisation enveloppante que

vous avez utilisé avec la sélection d’entrée donnée.

La prochaine fois que vous sélectionnerez cette

entrée, votre AV 711 choisira automatiquement le

même mode de sonorisation enveloppante qu’aupar-

avant. Si vous avez l’habitude d’utiliser le mode Dolby

Pro Logic sur les entrées Vidéo 1 et Vidéo 2, le Mode

Hall sur la FM et By-Pass (Stéréo) sur les autres, le

fait d’appuyer sur le sélecteur d’entrée active automa-

tiquement le mode de Sonorisation Enveloppante

correct par défaut, sans que vous ayez à appuyer sur

le bouton de Mode de Sonorisation Enveloppante

correspondant.

11. CENTRE [CENTER]

Sélectionne le type de haut-parleur central utilisé

sur le système des haut-parleurs principaux. Les

impulsions successives sur le bouton CENTRE [CEN-

TER] font défiler les trois options : [NORMAL],

FANTOME [PHANTOM] et BANDE LARGE [WIDE-

BAND]. Pour le mode Dolby Pro Logic, utiliser

NORMAL, BANDE LARGE [WIDEBAND] ou FAN-

TOME [PHANTOM], et pour le mode Dolby 3 Stereo

utiliser NORMAL ou BANDE LARGE [WIDEBAND].

On utilise le mode [NORMAL] lorsque le haut-par-

leur central est plus petit que les haut-parleurs avant

gauche et droit. Ce mode génère une image centrale

vraie, après avoir éliminé les très basses fréquences

(en deçà de 70 Hz).

On utilise le mode BANDE LARGE [WIDEBAND]

lorsque le haut-parleur central est du même type que

les haut-parleurs avant gauche et droit. Ce mode

génère une image centrale vraie avec une plage

de fréquence complète, sans filtrage des basses

fréquences.

On utilise le mode FANTOME [PHANTOM] lorsqu’il

n’y a pas de haut-parleur central. Dans ce cas,

l’AV 711 répartit les informations “centrales” entre les

haut-parleurs avant droit et gauche, et ce de façon

égale, ce qui a pour effet de générer une image

sonore centrale “Fantôme”.

Le Mode Centre sélectionné s’affiche pendant trois

secondes dans la partie principale du Panneau

d’Affichage. Il est stocké dans la mémoire de

l’AV 711, pour être rappelé chaque fois que l’on met

l’appareil sous tension. Il n’est possible de modifier

cette fonction que lorsque l’AV 711 est en mode

DOLBY PRO-LOGIC.

12. DELAY [RETARD]

Sélectionne la durée du retard appliquée aux haut-

parleurs de sonorisation enveloppante, lorsque

l’AV 711 est utilisé en mode DOLBY PRO-LOGIC

ou HALL.

Une impulsion sur le bouton RETARD [DELAY]

règle les temps de retard de 5 ms à 30 ms (Mode

Hall) ou de 15 ms à 30 ms (Mode Dolby Pro Logic),

par intervalles de 5 ms. Il est possible de définir et de

mettre en mémoire des retards différents pour les

modes DOLBY PRO-LOGIC et HALL. Ces retards

sont rappelés de façon automatique lors de chaque

sélection du mode DOLBY PRO-LOGIC ou du mode

HALL. Il n’est possible de modifier cette fonction que

lorsque l’AV 711 est en mode DOLBY PRO-LOGIC

ou HALL. (Se reporter au REGLAGE DU SYSTEME

DE SONORISATION ENVELOPPANTE).

TUNER

9. ENTREE AM ET FM

Appuyer sur le bouton AM ou FM pour activer le

mode tuner requis sur l’AV 711. Le Panneau

d’Affichage indique la fréquence de la station

accordée, ainsi que le numéro de la station préréglée

et de la banque de mémoire utilisée (le cas échéant).

13. TUNE [ACCORDAGE]

Permet d’accorder les stations voulues, et de

choisir les stations Préselectionnées. Il existe deux

modes d’accordage: Manuel et Recherche. Des

impulsions répétées sur le bouton augmentent ou

diminuent la fréquence d’accordage par incréments

de 50 kHz sur la bande FM, ou par incréments de

10 kHz (9 kHz en Europe) sur la bande AM.

Recherche. le fait de maintenir le bouton enfoncé

pendant plus d’une demie-seconde met la section

Tuner en mode Recherche. Il balaye alors les

fréquences d’accordage et s’arrête lorsqu’il tombe sur

une station émettrice. Dès qu’une station a été

captée, l’indicateur ACCORDE [TUNED] s’allume sur

le Panneau d’Affichage. Le mode recherche ne

fonctionne que sur la bande FM.

14. PRESET [STATION PREREGLEE]

Appuyer sur STATION PREREGLEE [PRESET]

pour rappeler ou programmer une station de radio

préréglée. Les 30 Stations Préréglées peuvent être

des stations AM ou FM, et sont stockées dans trois

Banques de Stations, chaque banque pouvant con-

tenir jusqu’à 10 stations préréglées. Le numéro de la

station préréglée est indiqué sur le Panneau

d’Affichage.

15. BANK [BANQUE]

Appuyer sur BANQUE [BANK] pour permuter entre

les trois banques (A, B ou C) de stations préréglées

du tuner. Pour des raisons de commodité, on pourrait

utiliser deux des banques pour des stations FM, et

une pour les stations AM, bien qu’il soit possible de

stocker un panachage de stations AM et FM dans

n’importe laquelle des Banques de Stations

Préréglées. La Banque choisie est indiquée sur le

Panneau d’Affichage.

16. MEMORY [MEMOIRE]

Ce bouton est utilisé pour mettre en mémoire de

nouvelles stations préréglées.

17. FM MUTE/MODE [SILENCE FM/MODE]

Commute la section tuner FM entre les modes de

fonctionnement “Silence FM Actif / Stéréo” et “Silence

FM Inactif / Mono”. En mode normal (SILENCE FM

ACTIF [FM MUTE ON]), le tuner coupe le son lorsque

le signal capté est faible ou inexistant, et reste donc

silencieux jusqu’à ce qu’il ait capté une station émet-

tant un signal raisonnablement puissant. Le fait

d’appuyer sur SILENCE FM/MODE [FM MUTE/

MODE] désactive la fonction de coupure, et permet

donc de capter des stations très faibles. SILENCE

FM INACTIF [FM MUTE OFF] coupe aussi la fonction

stéréo FM.

Lorsque le tuner capte un signal FM, votre AV 711

se met automatiquement en mode stéréo, ce qui est

indiqué sur le Panneau d’Affichage par l’allumage

de l’indicateur STEREO. Les signaux stéréo faibles

peuvent comporter un sifflement de fond d’un niveau

important. La fonction SILENCE FM INACTIF [FM

MUTE OFF] de l’AV 711 met le tuner en mode mono,

et supprime le bruit de fond.

L’état de la fonction SILENCE FM [FM MUTE] est

indiqué sur le Panneau d’Affichage.

RECHERCHE ET MISE EN MEMOIRE

DES STATIONS AM ET FM

On peut utiliser l’accordage Manuel pour afficher la

fréquence d’une station que l’on connaît déjà, ou le

mode de RECHERCHE [SEARCH] pour rechercher

automatiquement les stations qui émettent dans le

secteur, puis se servir du bouton MEMOIRE [MEMO-

RY] pour les enregistrer dans la mémoire de

l’AV 711.

Choisir d’abord la bande de fréquences AM ou FM

à l’aide des boutons d’Entrée AM ou FM. Appuyer sur

les boutons TUNE ou pendant 1/2 seconde

pour lancer la recherche du tuner dans la bande de

fréquences. Dès que le tuner s’accorde sur un signal

d’émission suffisamment fort, la recherche

automatique s’arrête sur la station correspondante.

Pour mettre cette station en mémoire en tant que

Station Préréglée, appuyer sur le bouton MEMOIRE

[MEMORY]. Les témoins MEMOIRE [MEMORY] et

STATION PREREGLEE [PRESET] clignotent, tout

comme les numéros des stations préréglées, pendant

8 secondes ou pendant le temps qu’il faut pour entrer

les informations de définition de la Station Préréglée.

Appuyer sur le bouton BANQUE pour sélectionner

la banque de stations préréglées dans laquelle doit

être stockée la station. Appuyer sur les boutons

d’ACCORDAGE ou [TUNE ou ] pour

sélectionner le numéro de station préréglée qui sera

affecté à la station. Le numéro de Station Préréglée

actuel est indiqué sur le Panneau d’Affichage.

Appuyer encore sur le bouton MEMOIRE [MEMO-

RY], pour stocker la fréquence de la station sous le

numéro de Station Préréglée choisi. L’AV 711 revient

alors en mode de fonctionnement normal.

Les informations concernant les Stations

Préréglées resteront stockées dans la mémoire

de l’AV 711 jusqu’à ce que vous les effaciez

volontairement.

RAPPEL DES STATIONS PRE-REGLEES

Pour rappeler une Station Pré-réglée quelconque,

appuyer sur le bouton STATION PREREGLEE [PRE-

SET]. L’indicateur de Préréglage s’allume, et le tuner

rappelle la Station Préréglée la plus récemment

écoutée. Pour sélectionner une autre station

préréglée, sélectionner d’abord la Banque dans

laquelle est enregistrée cette station, en appuyant sur

le bouton BANQUE [BANK]. Appuyer ensuite sur le

bouton STATION PREREGLEE [PRESET]. Appuyer

sur ACCORDAGE ou [TUNE ou ] pour

faire défiler les réglages disponibles, jusqu’à ce que

le numéro de Station Préréglée souhaité soit affiché

sur le Panneau d’Affichage. L’AV 711 ne fait défiler

que les Stations Préréglées qui ont été affectées à

des stations accordées; il saute les numéros non

affectés.

Sur la télécommande, appuyer sur le bouton

BANQUE [BANK] et choisir le groupe de banques,

puis appuyer sur le bouton RAZ [RESET] (+ ou -).

EFFACEMENT DES STATIONS

PREREGLEES

Sélectionner la Station Préréglée à effacer.

Appuyer sur le bouton MEMOIRE [MEMORY] et,

sans relâcher ce dernier, appuyer sur le bouton

SILENCE FM/MODE [FM MUTE/MODE]. Le numéro

de Station Préréglée disparaît du Panneau

d’Affichage, et le numéro n’est plus affecté.

SLEEP [FONCTIONS SOMMEIL] ET

MUTE [MUET]

Les boutons correspondant aux fonctions SOM-

MEIL [SLEEP] et MUET [MUTE] n’existent que sur la

Télécommande.

This manual suits for next models

Table of contents

Languages:

Popular Stereo Receiver manuals by other brands

Sharp

Sharp SA-303H Operation manual

Yamaha

Yamaha R-70 Service manual

Denon

Denon AVP-A1HDCI - Ultra Reference A/V Network Streaming... Brochure & specs

Aiwa

Aiwa NSX-F9 Service manual

Mitsubishi

Mitsubishi DA-L70 Servise manual

Pioneer

Pioneer VSX-605S operating instructions

Marantz

Marantz SR-7001 Specification sheet

Yamaha

Yamaha YHT-5950U owner's manual

Denon

Denon AVR-X2100W Service manual

Silicon Laboratories

Silicon Laboratories SI4702 Brochure & specs

Sony

Sony STR-KS600PM Service manual

Panasonic

Panasonic SAHE200 - RECEIVER operating instructions

Icom

Icom IC-R100 instruction manual

Kenwood

Kenwood KR-A4010 Service manual

Sansui

Sansui 8080 Operatng Instructions

Realistic

Realistic STA-77L owner's manual

Yamaha

Yamaha RX-V393RDS owner's manual

Onkyo

Onkyo TX-SR573 instruction manual

NAD 711 User manual

Popular Stereo Receiver manuals by other brands
