Nadoli BS-RT3660W3 User manual

Shower Base Installation Manual
Base de douche Manuel d'installation
BS-RT3660W3
36˝(914mm)
1-1/8˝(30mm)
2-3/4˝(70mm)
60˝(1524mm)
17˝(440mm)
4-9/16˝(116mm)
3-35/64˝(90mm)
30˝(762mm)
2-1/2˝(65mm)
1˝(25mm)
This indentation is designed to ensure
the water goes back to the shower base,
towards the drain.
Cette fente est conçue pour permettre à l'eau de retourner
vers l'intérieur de la base de douche, vers le drain.

1.Read this manual carefully and completely before proceeding.
2.It is recommended that you wear safety glasses at all times during the installation
ƽIMPORTANT / IMPORTANT
3.Prior to installation of base, all framing and plumbing work must be completed in accordance with this
instruction sheet.For renovation work, existing shower surfaces must be removed to accommodate
framing requirements. Ensure that outer wall are properly insulated, and that a vapor barrier has been
installed in accordance with established building codes.
In order to protect the acrylic surface of your base, never use scouring powder pads or other strong
solvent. Only clean with a mild detergent diluted in water or a detergent formulated speci
fically for
acrylic.
* Lisez attentivement ce manuel au complet avant de continuer.
* Il est recommandé de porter des lunettes de sécurité en tout temps lors de l'installation
* Avant l'installation de la base, toute la charpente et les travaux de plomberie doivent être complétés
conformément à la présente feuille d'instruction. Pour les travaux de rénovation, les surfaces murales
existantes doivent être enlevées pour installer le cadrage exigé. Assurez-vous que les murs extérieurs
sont isolés correctement et que le pare-vapeur a été installé conformément aux codes du bâtiment.
ƽCare for your Acrylic Shower Base / Prenez soin de votre Base de douche en acrylique
Afin de protéger la surface en acrylique de votre base, ne jamais utiliser de tampons à récurer avec
poudre ou tout autre solvant fort. Nettoyez avec un détergent doux dilué dans de l'eau ou un détergent
formulé spécifiquement pour l'acrylique.
OUTILS ET MATÉRIAUX REQUIS / TOOLSAND MATERIALS REQUIRED
PERCEUSE
DRILL SILICONE
SILICONE
COUTEAU DE PRECISION
PRECISION KNIFE RUBAN À MESURER MEASURINGTAPE
MAILLET
MALLET
NIVEAU
LEVEL
TOURNEVIS
SCREWDR CRAYON PENCIL
ÉQUERRE
SETSQUARE
MORTIER
MORTAR TRUELLE
TROWEL
CALE
SHIM
ESSUIE-TOUT
TOWELS
FORETS: 1/8"
DRILL BITS: 1/8"
2

A
B
C
D
90°
A02
C
90°
D
Enlever la péllicule de plastique protectrice
Remove protective plastic film
A01
BASE INSTALLATIONINSTALLATION BASE /
SUITE / CONTINUED
3
A03

SUITE / CONTINUED

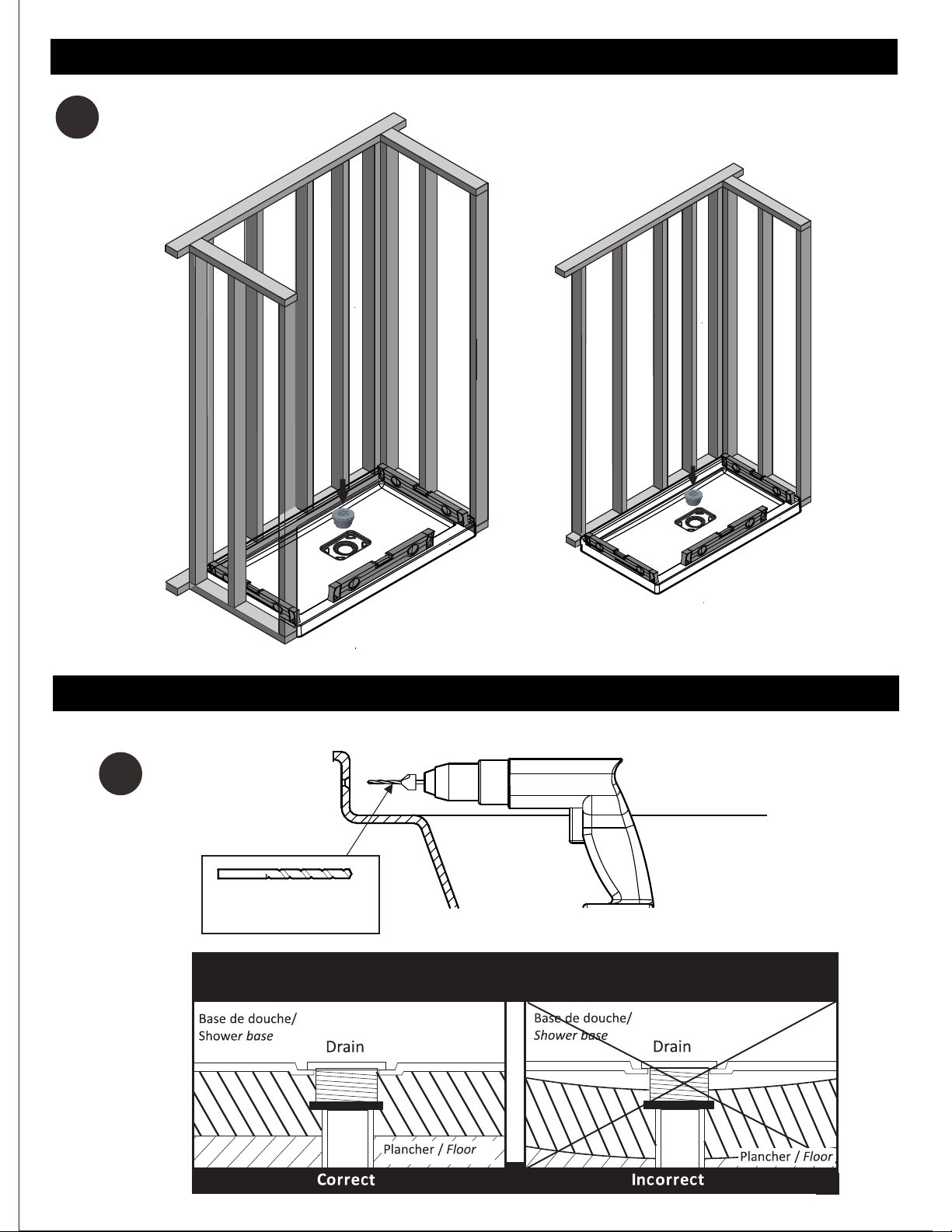

FORET 1/8"
18DRILLBIT
A05
A04
SUITE / CONTINUED
4

FLOOR/PLANCHER
%DVHGHGRXFKH
6KRZ HUEDVH
7XLOHVGHFlUDPLTXH
&HUDPLFWLOHV
*\SVH
*\SVLXP
6LOLFRQH
0RQWDQWPXUDO
:DOOVWXG
9LV5HI$
6FUHZ5HI$

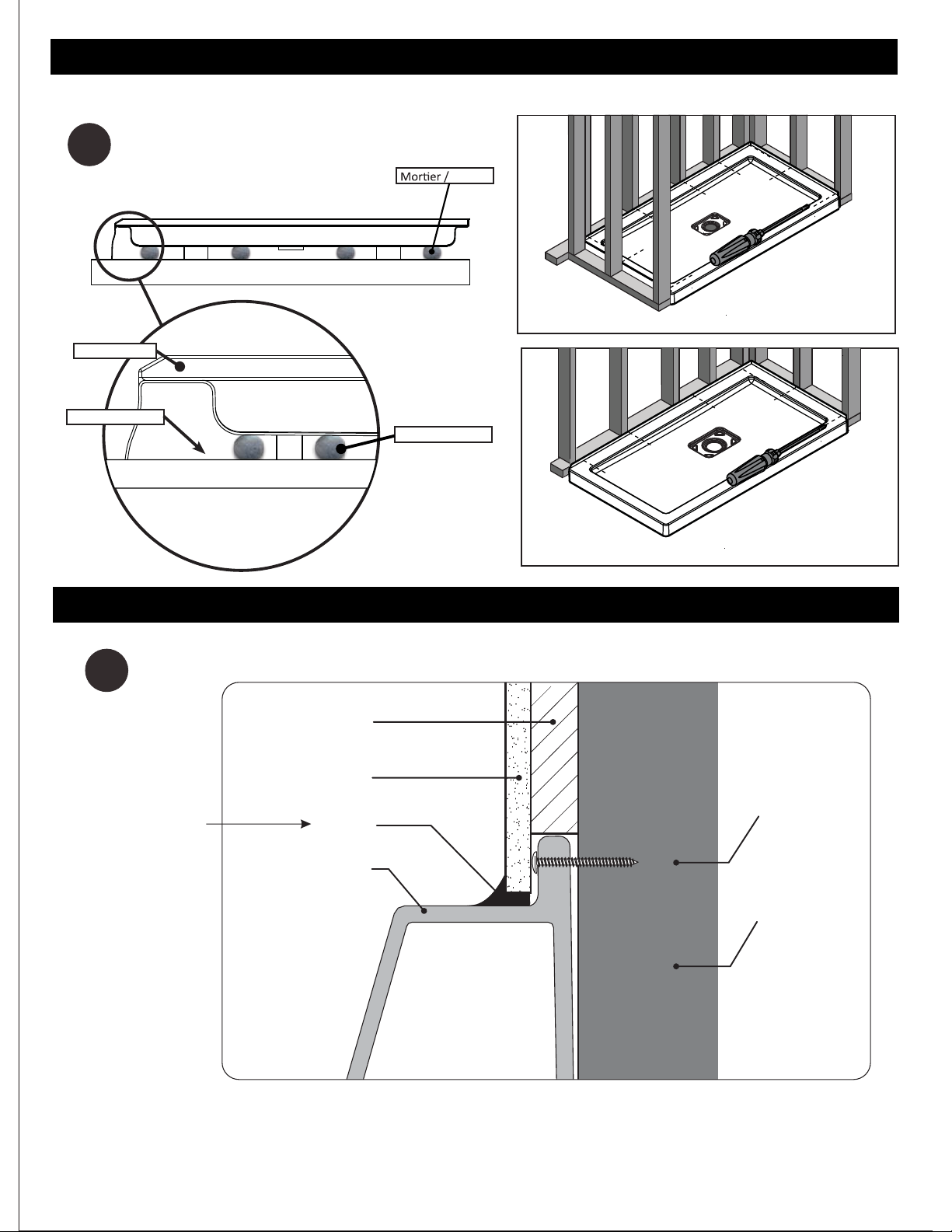

VUE SECTIONNELLE / SIDE SECTION VIEW
A07
Pellicule / Film
Base / Base
Mor?er / Mortar
A06
9LV
6FUHZ
SUITE / CONTINUED
SUITE / CONTINUED
FLOOR/PLANCHER
Mortar
IMPORTANT
5

+
+
A08
Céramiques
Tiles
+
ATTENTION !
Attendre 24h avant d'installer votre
porte de douche, afin de permettre au
mortier et à la finition de sécher
complètement.
WARNING !
Wait 24h before proceeding with the
installa-tion of the shower door. This
will ensure that the finish and mortar
is dry.
20~30mm
SUITE / CONTINUED
SUITE / CONTINUED
6

GARANTIE
Votre base de douche Bain Dépôt est garantie contre tout défauts de fabrication à partir de la date de la
livraison. Cette garantie de un (1) an couvre la structure de fibre de verre ( 1 an ) et la finition d’acrylique ( 1 an ).
Cette garantie s’adresse seulement au propriétaire original. Elle couvre les pièces pour la première
année. Cette garantie ne couvre pas les frais de déplacement, les frais d’installation ou de désinstallation
ni les frais de transport.
Cette garantie ne couvre pas les dommages causés par la nature,la foudre, le feu, les brûlures, un mau-
vais usage, un usage abusif, la négligence, les bris résultant d’un choc ou d’une mauvaise
manutention, l’utilisation de produits chimiques ou abrasifs ou l’usage d’eau incorrecte.
Cette garantie n’est valide que si les instructions d’installation ont été suivies et si l’installation a été
complétée par des professionels reconnus de l’industrie de la construction. Vous devez donc obtenir et
conserver les directives et papiers d’installation en tout temps.
Cette garantie se limite, au choix du manufacturier, à la réparation ou au remplacement du produit et de
ses systèmes ou de ses composantes. Aucune indemnité ne pourra être réclamée suite à la perte de
jouissance de la vie, à la perte de revenu ou aux pertes causées par l’eau.
S’il y a des défauts de fabrication couverts par cette garantie, Bain Dépôt devra avoir eu l’occasion de
vérifier le produit et de donner suite à la présente garantie sans quoi aucun frais ou responsabilité ne
seront assumés par la compagnie.
Aucune promesse implicite ou explicite ne fait partie de cette garantie.
Nettoyer la surface régulièrement à l’aide d’un détergent doux et de l’eau. Ne jamais utiliser de
détergents abrasifs puissants ni de tampons de laine d’acier, d’acétone, de produits de nettoyage à sec
ou de composés d’ammoniaque. Pour les taches de peinture, utilisez de la térébenthine ou un diluant à
peinture. Pour les taches de composé à joint, utilisez une palette de plastique ou de bois recouverte
d’un linge humide, évitez les lames de métal et les brosses métalliques. L’utilisation d’un nettoyant
spécialement formulé pour nettoyer les finis en acrylique est recommandée. Si un tapis de caoutchouc
est utilisé, il doit être enlevé immédiatement après chaque utilisation. L’utilisation non conforme d’un
tel tapis causera des dommages au produit. Si les instructions d’entretien ne sont pas respecté, votre
produit ne sera pas couvert par la garantie.
ENTRETIEN
.: 450.433.4449TEL
1200 MICHÈLE-BOHEC, BLAINVILLE, QC J7C 5S4 CANADA

WARRANTY
Your Bath Depot shower base is guaranteed against any manufacturing defect from the date of delivery. This
guarantee covers the fiberglass structure for a duration of one (1) year, the acrylic finish for one (1) year.
This guarantee applies to the original owner. It covers parts for the first year. This guarantee does not
cover travel expenses or installation fees, nor does it cover desinstallation fees of transportation.
The present guarantee does not cover damages caused by act of god, lightning, fire, burns, abusive and
wrongful use, carelessness, breakage due to improper handling. Damages resulting from the use of
chemicals or abrasive products or improper water.
This guarantee is valid only if the installation directionshave been followed and the installation has been
carried out by professionals well-established withing the construction industry. You must therefore
obtain and save the installation instruction and any installation papers and information to that effect.
This guarantee is limited at the manufacturer’s choice, to the repairs or replacement of the product of it’s
systems and/or any of its components. There shall be no possibilities of claiming any indemnity following
the loss of life, the loss of income or losses caused by water.
In the case of any manufacturing defect covered by this guarantee, Bath Depot shall have had prior
opportunity to check the product and to follow up on the present guarantee, as otherwide no cost or
responsiblity shall be assumed by the compagny.
No ther explicit or implied promise is considered as being part of the present guarantee.
Clean your product regularly with a mild detergent and water. Always use a non-abrasive cleaner and
never use steel wool, acetone, or any powerful dry cleaning products on the surfaces. For paint stains,
use turpentine or a paint thinner, for joint compound stains, use a plastic or wood palette covered with a
damp cloth. Do not use a metal blade or metal brush. The use of products formulated especially to clean
acrylic finishes is highly recommended. If a rubber mat is used, it must be removed immediately after
each use. The improper use of these intructions will cause damages and are not covered by the warranty.
MAINTENANCE
.: 450.433.4449TEL
1200 MICHÈLE-BOHEC, BLAINVILLE, QC J7C 5S4 CANADA
