Napoleon OD-KSM100 User manual

1
www.napoleongrills.com
EN
FR
PG.5
PG.13
LEFT
PG.30
RIGHT
DE
PG.9
Napoleon Appliance Corp.,
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: [phone]
Fax: [phone] email: [e-mail] web site: www.napoleongrills.com
N415-0264 OCT 18/12
OD-KSM100
OUTDOOR KITCHEN SINK MODULE ASSEMBLY INSTRUCTIONS
Aenon: Garden hose is NOT included.
Read and retain this manual for future reference.
Le hand cart assembly steps begin on page 13.
WARNING! Do NOT leave young children unaended, they must be supervised around this product.
FITS MIRAGE AND LE SERIES GRILLS
Right hand cart assembly steps (non side burner units only) begin on page 30.

2
www.napoleongrills.com
EN
Condions And Limitaons
"NAPOLEON warrants its products against manufacturing defects to the original purchaser only, provided that the purchase was made through an
authorized NAPOLEON dealer and is subject to the following condions and limitaons:"
This factory warranty is non-transferable and may not be extended what-so-ever by any of our representaves.
The module must be installed by a licensed, authorized service technician or contractor. Installaon must be done in accordance with the installaon
instrucons included with the product and all local and naonal building and re codes.
This limited warranty does not cover damages caused by misuse, lack of maintenance, grease res, hosle environments, accident, alteraons, abuse
or neglect and parts installed from other manufacturers will nullify this warranty.
This limited warranty further does not cover any scratches, dents, painted nishes, corrosion or discoloring by heat, abrasive and chemical cleaners,
nor chipping on porcelain enamel parts, nor any components used in the installaon of the module.
Should deterioraon of parts occur to the degree of non-performance within the duraon of the warranted coverage, a replacement part will be
provided.
In the rst year only, this warranty extends to the replacement of warranted parts, which are defecve in material or workmanship provided that the
product has been operated in accordance with the operaon instrucons and under normal condions.
Aer the rst year, with respect to this President's Limited Warranty NAPOLEON may, at its discreon, fully discharge all obligaons with respect to
this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but defecve part(s).
NAPOLEON will not be responsible for the installaon, labor or any other costs or expenses related to the re-installaon of a warranted part, and such
expenses are not covered by this warranty.
Notwithstanding any provision contained in this President's Limited Warranty NAPOLEON's responsibility under this warranty is dened as above and
it shall not in any event extend to any incidental, consequenal, or indirect damages.
This warranty denes the obligaon and liability of NAPOLEON with respect to the NAPOLEON module and any other warranes expressed or implied
with respect to this product, its components or accessories are excluded.
NAPOLEON neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilies with respect to the sale of this product.
NAPOLEON will not be responsible for: over ring, blow outs caused by environmental condions such as strong winds, or inadequate venlaon, any
damages to the module due to weather damage, hail, rough handling, damaging chemicals or cleaners will not be the responsibility of NAPOLEON.
The bill of sale or copy will be required together with a serial number and a model number when making any warranty claims from NAPOLEON.
NAPOLEON reserves the right to have its representave inspect any product or part prior to honoring any warranty claim.
NAPOLEON shall not be liable for any transportaon charges, labor costs, or export dues.
NAPOLEON products are designed with superior components and
materials, and are assembled by trained craftsmen who take great pride in
their work. Every component has been thoroughly inspected by a qualied
technician before packaging and shipping to ensure that you, the customer,
receive the quality product you expect from NAPOLEON.
NAPOLEON PRESIDENT’S LIMITED WARRANTY
NAPOLEON warrants the following materials and workmanship in your new NAPOLEON
product against defects for 10 years. This covers: stainless steel or painted panels
(excluding paint), stainless steel or painted side shelves (excluding paint), stainless steel
condiment tray, subject to the following condions: During the rst ve years NAPOLEON
will provide replacement parts at our opon free of charge. From the sixth year to the
tenth year, NAPOLEON will provide replacement parts at 50% of the current retail price.
All other components including, casters, faucets, sinks, hoses and connectors, fasteners
and accessories are covered and NAPOLEON will provide parts free of charge during the
rst year of the limited warranty.
NAPOLEON shall not be liable for any transportaon charges, labor costs or export dues.

3
www.napoleongrills.com
EN
WARNING! For Outdoor Use Only.
WARNING! Improper installaon, adjustment, alteraon, service or maintenance can cause
injury or property damage. Read the installaon, operang and maintenance instrucons thoroughly
before installing or servicing this module.
Safe Operang Pracces
• This module must be assembled exactly according to the instrucons in the manual. If the module
was store assembled, you must review the assembly instrucons to conrm correct assembly before
operang the module.
• Read the enre instrucon manual before operang the module.
• Under no circumstances should this module be modied.
• Do not leave water running in the sink when unaended. Water must be turned o at the sink faucet
and at the wall faucet when it is not in use.
• Disconnect and drain the hoses aached to the module when not in use.
• Inspect the water supply hose before each use. If there is evidence of excessive abrasion or wear
or the hose is cut, it must be replaced prior to using the module with a replacement hose assembly
specied by the manufacturer.
• Young children should be supervised near the module.
• Do not leave module unaended when operang.
• To protect against electric shock, keep any electrical supply away from wet surfaces.
• Clean sink and faucet regularly.
• Do not use a pressure washer to clean any part of the module.
• Do not use the sink to dispose of hazardous materials such as paints, oils and solvents.
• Do not operate the module when the temperature falls below freezing, (320F)-(00C). Drain the water
from the supply and the drain lines when below freezing temperatures are expected.
WARNING! Always wear protecve gloves and safety glasses when servicing your module.
WARNING! Clean the module in an area where cleaning soluons will not harm decks, lawns,
or paos. Do not use oven cleaner to clean any part of this module. Barbecue sauce and salt can be
corrosive and will cause rapid deterioraon of the modules components unless cleaned regularly.
Cleaning Instrucons
Note: Stainless steel tends to oxidize or stain in the presence of chlorides and suldes, parcularly in
coastal areas and other harsh environments, such as the warm, highly humid atmosphere around pools
and hot tubs. These stains could be perceived as rust, but can be easily removed or prevented. To provide
stain prevenon and removal, wash all stainless steel surfaces every 3-4 weeks or as oen as required
with fresh water and/or stainless steel cleaner.
Cleaning The Surface: Do not use abrasive cleaners or steel wool on any painted, porcelain or stainless
steel part of your Napoleon Module, doing so will scratch the nish. Exterior painted surfaces should be
cleaned with warm soapy water. To clean stainless surfaces, use a stainless steel or a non-abrasive cleaner.
Always wipe in the direcon of the grain.

4
www.napoleongrills.com
EN
KEEP YOUR RECEIPT AS PROOF OF PURCHASE TO VALIDATE YOUR WARRANTY.
Ordering Replacement Parts
Warranty Informaon
MODEL:
DATE OF PURCHASE:
SERIAL NUMBER:
(Record informaon here for easy reference)
Before contacng the Customer Care Department, check the NAC Website for more extensive cleaning,
maintenance, troubleshoong and parts replacement instrucons at www.napoleongrills.com. Contact
the factory directly for replacement parts and warranty claims. Our Customer Care Department is
available between 9 AM and 5 PM (Eastern Standard Time) at 1-866-820-8686 or fax at 1-705-727-4282.
To process a claim, we must be provided with the following informaon:
1. Model and serial number of the unit.
2. Part number and descripon.
3. A concise descripon of the problem (‘broken’ is not sucient).
4. Proof of purchase (photocopy of the invoice).
In some cases the Customer Care Representave could request to have the parts returned to the factory
for inspecon before providing replacement parts. These parts must be shipped prepaid to the aenon
of the Customer Care Department with the following informaon enclosed:
1. Model and serial number of the unit.
2. A concise descripon of the problem (‘broken’ is not sucient).
3. Proof of purchase (photocopy of the invoice).
4. Return Authorizaon Number - provided by the Customer Care Representave.
Before contacng customer care, please note that the following items are not covered by the warranty:
Costs for transportaon, brokerage or export dues.
Labor costs for removal and reinstallaon.
Costs for service calls to diagnose problems.
Discoloraon of stainless steel parts.
Part failure due to lack of cleaning and maintenance, or use of improper cleaners (oven cleaner).
Les étapes d’assemblage sur le côté gauche du chariot commencent à la page 13.
Les étapes d’assemblage sur le côté droit du chariot (pour les unités sans
brûleur latéral seulement) commencent à la page 30.

5
www.napoleongrills.com
FR
Napoleon Appliance Corp.,
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: [phone]
Fax: [phone] email: [e-mail] web site: www.napoleongrills.com
OD-KSM100
INSTRUCTIONS D’ASSEMBLAGE DU MODULE AVEC ÉVIER
Veuillez lire et conserver ce manuel pour consultaon ultérieure.
AVERTISSEMENT! Ne laissez PAS les jeunes enfants sans surveillance, ils doivent être surveillés lorsqu’ils
sont à proximité de ce produit.
CONÇU POUR LES GRILS DES SÉRIES
MIRAGE ET LE
Aenon : Le boyau d’arrosage N’EST PAS compris.
Les étapes d’assemblage sur le côté gauche du chariot commencent à la page 13.
Les étapes d’assemblage sur le côté droit du chariot (pour les unités sans
brûleur latéral seulement) commencent à la page 30.
N415-0264 OCT 18/12

6
www.napoleongrills.com
FR
Condions Et Limitaons
“NAPOLÉON garant ses produits contre tous défauts de fabricaon à l’acheteur d’origine seulement, là condion que l’achat ait été fait par l’entremise
d’un représentant autorisé NAPOLÉON et sous réserve des condions et limitaons suivantes.”
Cee garane d’usine n’est pas transférable et ne peut être prolongée par aucun de nos représentants qu’elle qu’en soit la raison.
Le module doit être installé par un installateur ou entrepreneur qualié. L’installaon doit être faite conformément aux instrucons d’installaon
incluses avec le produit et à tous les codes d’incendie et de construcon locaux et naonaux.
Cee garane limitée ne couvre pas les dommages causés par un usage impropre, un manque d’entreen, feux de graisse, un environnement
inadéquat, un accident, des modicaons, de l’abus ou de la négligence. L’installaon de pièces d’autres fabricants annulera cee garane.
Cee garane limitée ne couvre pas non plus les éraures, les bosselures, la corrosion ou la décoloraon causés par la chaleur ou les produits
d’entreen chimiques et abrasifs ni l’écaillage des pièces de porcelaine émaillée ni les composantes ulisées dans l’installaon du le module.
Dans le cas d’une détérioraon des composantes causant un mauvais fonconnement pendant la période couverte par la garane, un remplacement
part des composantes sera eectué.
Au cours de la première année seulement, cee garane s’applique à la réparaon ou au remplacement des pièces garanes dont les matériaux ou la
fabricaon sont défectueux à la condion que le produit ait été ulisé conformément aux instrucons d’opéraon et dans des condions normales.
Après la première année, selon cee Garane à vie limitée du Président NAPOLÉON peut, à sa discréon, se libérer complètement de toutes ses
obligaons en ce qui concerne cee garane en remboursant à l’acheteur d’origine le prix de gros de toutes pièces garanes qui sont défectueuses.
NAPOLÉON ne sera pas responsable de l’installaon, main-d’oeuvre ou autres coûts ou dépenses relaves à la réinstallaon d’une pièce garane car de
telles dépenses ne sont pas couvertes par cee garane.
Nonobstant toutes les disposions contenues dans cee Garane à vie limitée du Président, la responsabilité de NAPOLÉON sous cee garane est
dénie comme ci-dessus et elle ne s’appliquera à aucun dommage accidentel, consécuf ou indirect.
Cee garane dénit les obligaons et responsabilités de NAPOLÉON en ce qui concerne le mdule à gaz NAPOLÉON. Tout autre garane énoncée ou
implicite en ce qui concerne ce produit, ses composantes ou accessoires est exclue.
NAPOLÉON n’endosse ni n’autorise aucun ers à assumer en son nom, tout autre responsabilité concernant la vente de ce produit. NAPOLÉON ne
se endra pas responsable d’une surchaue ou d’explosions causées par des condions environnementales tel que des vents forts ou une venlaon
inappropriée.
Tous dommages causés au le module par la température, un usage abusif ou l’ulisaon de produits d’entreen chimiques ou abrasifs ne seront pas la
responsabilité de NAPOLÉON.
La facture ou une copie sera requise ainsi que le numéro de série et de modèle du le module lors d’une réclamaon auprès de NAPOLÉON.
NAPOLÉON se réserve le droit de demander à son représentant d’inspecter tous produits ou pièces avant d’approuver les réclamaons.
NAPOLÉON n’assumera aucun frais de transport, de main-d’oeuvre ou taxes d’exportaon.
Les produits NAPOLÉON® sont conçus avec des composants et des matériaux de
qualité supérieure, assemblés par des arsans qualiés qui sont ers de leur travail.
Chaque composant de l’appareil a été soigneusement inspecté par un technicien
qualié avant d’être emballé et expédié pour garanr que vous, le client, recevez le
produit de qualité dont vous vous aendez de NAPOLÉON®.
GARANTIE LIMITÉE DU PRÉSIDENT DES NAPOLÉON
NAPOLÉON garant votre nouveau produit contre les défauts de matériaux et de
fabricaon pendant 10 ans. Cee garane couvre : les panneaux en acier inoxydable
ou peints (excluant la peinture), les tablees latérales en acier inoxydable ou peintes
(excluant la peinture) et le plateau à condiment en acier inoxydable, sous réserve
des condions suivantes : Pendant les cinq premières années, NAPOLÉON fournira
gratuitement les pièces de rechange selon son choix. De la sixième année à la dixième
année, NAPOLÉON fournira les pièces de rechange à 50 % du prix de détail courant.
Tous les autres composants tels que les roulees, les robinets, les éviers, les boyaux
et les raccords, les pièces d’assemblage et les accessoires sont couverts et NAPOLÉON
fournira les pièces gratuitement durant la première année de la garane limitée.
NAPOLÉON n’assumera aucuns frais d’expédion, de main- d’oeuvre ou de taxes
d’exportaon.

7
www.napoleongrills.com
FR
AVERTISSEMENT! Pour usage extérieur seulement.
AVERTISSEMENT! Une installaon non conforme, des ajustements, des altéraons, un service
ou un entreen inadéquats peuvent causer des dommages matériels. Lisez aenvement toutes
les instrucons d’installaon, d’opéraon et d’entreen avant d’installer ou d’eectuer un travail
d’entreen sur ce le module.
AVERTISSEMENT! Portez toujours des gants protecteurs et des lunees de sécurité lorsque
vous l'entreen votre le module.
AVERTISSEMENT! Neoyez votre le module dans un endroit où les produits de neoyage
n’endommageront pas votre pao, terrain ou terrasse. N’ulisez pas de produit de neoyage à
fourneau pour votre le module. La sauce BBQ et le sel sont très corrosifs et causeront une détérioraon
très rapide de votre le module à moins que vous ne fassiez un neoyage régulier.
Neoyage
Note : L’acier inoxydable a tendance à s’oxyder ou à tacher en présence de chlorures et de sulfures que
l’on retrouve parculièrement dans les zones côères ainsi que dans les environnements chauds et
humides tels que les piscines et les spas. Ces taches peuvent être prises pour de la rouille mais il peuvent
être facilement enlevées et même évitées. An de prévenir les taches, neoyez toutes les surfaces en
acier inoxydable à toutes les trois à quatre semaines ou au besoin avec de l’eau douce et un neoyant à
acier inoxydable.
Neoyage de la surface : N’ulisez pas de produits abrasifs ou de laine d’acier pour neoyer les pièces
peintes, de ni porcelaine ou en acier inoxydable de votre module Napoléon; vous égragneriez le ni.
Les surfaces extérieures peintes doivent être neoyées avec de l’eau savonneuse ède. Pour neoyer les
surfaces en acier inoxydable, ulisez un neoyant à acier inoxydable ou sans abrasif. Froez toujours dans
le sens du grain.
Consignes de sécurité
• Ce module doit être assemblé conformément aux instrucons du manuel. Si le module a été assemblé
en magasin, vous devez réviser les instrucons d’assemblage an de conrmer que le module ait été
assemblé correctement avant de l'uliser.
• Lisez le manuel d’instrucons en ener avant d’uliser le module.
• Ce module ne devra être modié en aucun cas.
• Ne laissez pas d'eau couler dans l'évier sans surveillance. Lorsque le module n'est pas ulisé, vous
devez fermer l'eau au niveau du robinet de l'évier et du robinet extérieur de la maison.
• Lorsque le module n'est pas ulisé, débranchez et videz les boyaux xés au module.
• Inspectez le boyau d'alimentaon en eau avant chaque ulisaon. S'il montre des signes de
fendillement excessif, d'usure ou s'il est coupé, il doit être remplacé par un ensemble de rechange
spécié par le fabricant avant d'uliser le module.
• Surveillez les jeunes enfants lorsqu'ils sont près du module.
• Ne laissez pas le module sans surveillance lorsqu'il est en foncon.
• An de se protéger contre les décharges électriques, gardez toute source d'alimentaon électrique
éloignée des surfaces mouillées.
• Neoyez l'évier et le robinet régulièrement.
• Ne neoyez aucune pare de ce module avec un pulvérisateur.
• N'ulisez pas l'évier pour éliminer des maères dangereuses comme de la peinture, des huiles et des
solvants.
• N'ulisez pas le module lorsque la température chute sous le point de congélaon, (32 0F) - (0 0C).
Lorsque des températures sous zéro sont prévues, videz l'eau dans les boyaux d'alimentaon et de
vidange.

8
www.napoleongrills.com
FR
GARDEZ VOTRE REÇU COMME PREUVE D’ACHAT POUR VALIDER VOTRE
Commande De Pièces De Rechange
Informaon Sur La Garane
MODÈLE:
DATE D’ACHAT:
NUMÉRO DE SÉRIE:
(Inscrivez l’information ici pour y avoir accès facilement.)
Avant de contacter le département du service aux consommateurs, consultez le site Web de NAC pour
obtenir plus d’instrucons sur le neoyage, l’entreen, le dépannage et le remplacement des pièces
à www.napoleongrills.com. Contactez le fabricant directement pour obtenir des pièces de rechange
et faire des réclamaons au tre de la garane. Le département du service aux consommateurs est à
votre disposion entre 9 h et 17 h (heure normale de l’Est) au 1-866-820-8686 ou par télécopieur au
705-727-4282. Pour qu’une réclamaon soit traitée, l’informaon suivante est nécessaire :
1. Modèle et numéro de série de l’appareil.
2. Numéro de la pièce et descripon.
3. Descripon concise du problème (« brisé » n’est pas susant).
4. Preuve d’achat (copie de la facture).
Dans certains cas, le département du service aux consommateurs peut demander de retourner la pièce
pour des ns d’inspecon avant de fournir une pièce de rechange. Les pièces doivent être expédiées port
payé à l’aenon du département du service aux consommateurs avec l’informaon suivante :
1. Modèle et numéro de série de l’appareil.
2. Descripon concise du problème (« brisé » n’est pas susant).
3. Preuve d’achat (copie de la facture).
4. Numéro d'autorisaon de retour - fourni par le représentant du département du service aux
consommateurs.
Avant de contacter le service aux consommateurs, veuillez prendre note que les items suivants ne sont pas
couverts par la garane :
coûts de transport, de courtage et frais d’exportaon;
coûts de main-d’oeuvre pour l’enlèvement et l’installaon de la pièce;
coûts des appels de service pour diagnosquer le problème;
décoloraon des pièces en acier inoxydable;
bris des pièces causé par un manque d’entreen et de neoyage, ou par l’ulisaon de neoyants
inappropriés (neoyant à fourneau).
ANWEISUNGEN ZUR MONTAGE DES WASSERBECKENMODULS FÜR DEN AUSSENBEREICH
Die Schrie zur Montage des linken Wagenteils nden Sie auf Seite 13.
Die Schrie zur Montage des rechten Wagenteils nden Sie auf Seite 30
(ausschließlich Geräte ohne Seitenbrennereinheit).

9
www.napoleongrills.com
DE
Napoleon Appliance Corp.,
214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: [phone]
Fax: [phone] email: [e-mail] web site: www.napoleongrills.com
OD-KSM100
ANWEISUNGEN ZUR MONTAGE DES WASSERBECKENMODULS FÜR DEN AUSSENBEREICH
Lesen Sie dieses Handbuch und bewahren Sie es zur weiteren Referenz auf.
WARNUNG! Kleine Kinder, die sich in der Nähe des Produkts aualten, sollten STETS beaufsichgt werden.
FÜR GRILLGERÄTE DER MIRAGE
UND LE-REIHE
Hinweis: Gartenschlauch NICHT enthalten.
Die Schrie zur Montage des linken Wagenteils nden Sie auf Seite 13.
Die Schrie zur Montage des rechten Wagenteils nden Sie auf Seite 30
(ausschließlich Geräte ohne Seitenbrennereinheit).
N415-0264 OCT 18/12

10
www.napoleongrills.com
DE
Bedingungen und Einschränkungen
Die Garane von NAPOLEON für Materialfehler ist auf den Erstkäufer beschränkt – vorausgesetzt, dass der Kauf über einen autorisierten NAPOLEON-
Händler getägt wurde – und unterliegt den folgenden Bedingungen und Einschränkungen:“
Diese Werksgarane ist nicht übertragbar und kann durch keinen unserer Vertreter erweitert oder verlängert werden.
Das Modul muss von einem lizenzierten, autorisierten Kundendiensechniker oder Handwerker installiert werden. Die Installaon muss unter
Beachtung der beiliegenden Installaonsanweisungen und aller lokalen und naonalen Bau- und feuerpolizeilichen Vorschrien erfolgen.
Diese eingeschränkte Garane gilt nicht für Schäden durch missbräuchliche Verwendung, mangelnde Wartung, Febrände, aggressive Atmosphäre,
Unfälle, Modikaonen, Fehlgebrauch oder Vernachlässigung, und die Installaon von Teilen anderer Hersteller führt zum Erlöschen dieser Garane.
Weiterhin gilt diese beschränkte Garane nicht für Kratzer, Dellen, lackierte Oberächen, Korrosion oder Verfärbungen durch Wärmeeinwirkung,
scheuernde oder chemische Reiniger, abgeplatzte Porzellan-Email-Oberächen oder Komponenten, die bei der Installaon des Moduls verwendet
wurden.
Teile, die innerhalb der Garanezeit durch Korrosion oder Verschleiß unbrauchbar werden, werden von NAPOLEON ausgetauscht.
Im ersten Jahr ab Kaufdatum erstreckt sich diese Garane auch auf den Ersatz von Garaneteilen, die Material- oder Herstellungsmängel aufweisen,
solange das Produkt gemäß den Betriebsanweisungen und unter normalen Bedingungen verwendet wird.
Nach Ablauf des ersten Jahres ab Kaufdatum behält sich NAPOLEON unter der beschränkten President-Garane auf Lebenszeit das Recht vor, sich
von allen aus dieser Garane entstehenden Verpichtungen zu entbinden und dem Erstkäufer den Großhandelspreis des defekten Garaneteils
zurückzuerstaen.
NAPOLEON ist nicht verantwortlich für Installaonskosten, Arbeitskosten oder andere Kosten oder Ausgaben, die aus der erneuten Installaon von
Garaneteilen entstehen und solche Kosten oder Ausgaben sind von dieser Garane nicht gedeckt.
Unbeschadet jeglicher Besmmungen dieser beschränkten President-Garane auf Lebenszeit ist die Haung von NAPOLEON beschränkt auf die oben
festgelegten Besmmungen und NAPOLEON leistet in keinem Fall Schadensersatz für beiläug entstandenen Schäden, Folgeschäden oder indirekte
Schäden.
Diese Garane deniert die Pichten und Haung von NAPOLEON im Zusammenhang mit dem NAPOLEON-Modul und NAPOLEON lehnt alle anderen
Garaneansprüche, ob ausdrücklich oder konkludent, in Bezug auf dieses Produkt, seine Bauteile oder Zubehörteile, ab.
NAPOLEON übernimmt keine anderen Verpichtungen aus dem Verkauf dieses Produkts und autorisiert keine andere Partei, solche anderen
Verpichtungen für NAPOLEON zu übernehmen.
NAPOLEON ist nicht verantwortlich für: Überfeuern, Erlöschen der Brenneramme durch Umwelteinwirkung wie starke Winde oder unzureichende
Be- und/oder Entlüung, jegliche Schäden am Gerät durch Wierungseinüsse, Hagel, groben Umgang mit dem Gerät, aggressive Chemikalien oder
Reinigungsmiel.
Für die Geltendmachung eines Garaneanspruchs bei NAPOLEON sind die Vorlage der Kaufquiung im Original oder in Kopie sowie die Angabe der
Serien- und Modellnummer erforderlich.
NAPOLEON behält sich das Recht vor, jedes Produkt oder Bauteil vor Anerkennung eines Garaneanspruchs von einem seiner Handelsbeauragten
besichgen zu lassen.
Transportkosten, Arbeitskosten oder Exportzölle werden von NAPOLEON nicht erstaet.
NAPOLEON-GASGRILL BESCHRÄNKTE PRESIDENT-GARANTIE
NAPOLEON garanert dem Erstkäufer, dass dieses NAPOLEON-Produkt für 10 Jahre frei
von den folgenden Material- und Verarbeitungsmängeln ist. Diese Garane umfasst:
Edelstahl- oder lackierte Paneele (ausschließlich Lackierung), Edelstahl- oder lackierte
Seitenablagen (ausschließlich Lackierung), Edelstahl-Gewürzregal, unter den folgenden
Bedingungen: In den ersten fünf Jahren ab Kaufdatum werden alle Ersatzteile (nach
Ihrer Wahl) von NAPOLEON kostenlos ersetzt. Ab dem sechsten bis zum zehnten Jahr
ab Kaufdatum ersetzt NAPOLEON defekte Teile gegen Zahlung von 50 % des aktuellen
Verkaufspreises.
Diese beschränkte Garane gilt für Bauteile oder Komponenten wie Lenkrollen,
Wasserhähne, Wasserbecken, Schläuche und Anschlüsse, Befesgungselemente und
Zubehör und beinhaltet den kostenlosen Ersatz defekter Teile durch NAPOLEON im ersten
Jahr ab Kaufdatum.
Transportkosten, Arbeitskosten oder Exportzölle werden von NAPOLEON nicht erstaet.
NAPOLEON-Produkte werden ausschließlich mit Bauteilen und Materialien von
höchster Qualität hergestellt, die von geschulten und qualitätsorienerten Technikern
monert werden. Jedes Bauteil wurde vor Verpackung und Auslieferung gründlich
von unserem geschulten Personal geprü, um sicherzustellen, dass unsere Kunden die
hohe Qualität erhalten, die sie von allen Napoleon-Produkten erwarten können.

11
www.napoleongrills.com
DE
WARNUNG! Nur für den Gebrauch im Freien.
WARNUNG! Unsachgemäße Installaon, Anpassung, Modikaon, Service- oder Wartungsarbeiten
können zu Verletzungen oder Sachschäden führen. Vor der Installaon oder Wartung des Moduls die
Installaonsanweisung, Bedienungsanleitung und Wartungshinweise sorgfälg durchlesen.
Warn- und Sicherheitshinweise
• Bei der Montage dieses Moduls müssen die Anweisungen im Handbuch genau befolgt werden. Falls
das Modul vollständig monert geliefert wurde, müssen die Montageanweisungen erneut überprü
werden, bevor das Modul in Betrieb genommen wird.
• Lesen Sie dieses Handbuch vollständig durch, bevor Sie das Modul in Betrieb nehmen.
• Dieses Modul darf unter keinen Umständen baulich verändert oder modiziert werden.
• Solange Wasser läu, das Wasserbecken nicht unbeaufsichgt lassen. Nach Gebrauch oder wenn das
Modul nicht in Verwendung ist, den Wasserhahn am Becken und Wandanschluss zudrehen.
• Wenn das Modul nicht in Betrieb ist, den angeschlossenen Ablaufschlauch abnehmen und jegliches
Wasser aus dem Schlauch ablaufen lassen.
• Den Wasserschlauch vor jeder Verwendung kontrollieren. Falls der Schlauch Zeichen von starkem
Abrieb oder Abnutzung aufweist oder beschädigt ist, den Schlauch vor Benutzung des Geräts
ersetzen. Nur vom Hersteller empfohlene Ersatzschläuche verwenden.
• Kleine Kinder, die sich in der Nähe des Moduls aualten, sollten stets beaufsichgt werden.
• Das Modul niemals unbeaufsichgt lassen, wenn es in Betrieb ist.
• Zum Schutz vor Stromschlag jegliche Elektrogeräte oder Elektrokabel von nassen Oberächen
fernhalten.
• Wasserbecken und Wasserhahn regelmäßig reinigen.
• Keinen Hochdruckreiniger verwenden, um das Modul oder Teile des Moduls zu reinigen.
• Das Wasserbecken nicht zum Entsorgen von Gefahrenstoen wie Lacken, Ölen oder Lösungsmieln
verwenden.
• Das Modul nicht bei Temperaturen unter dem Gefrierpunkt verwenden (32 0F)-(0 0C). Wasser aus
allen Wasserleitungen und Abläufen vollständig ablaufen lassen, wenn Temperaturen unterhalb des
Gefrierpunkts zu erwarten sind.
WARNUNG! Beim Warten des Moduls sollten stets Schutzhandschuhe und Schutzbrille getragen
werden.
WARNUNG! Das Modul an einer Stelle reinigen, wo die Reinigungslösung nicht zur Beschädigung
von Balkon, Rasen oder Terrasse führen kann. Keinen Ofenreiniger für die Reinigung des Moduls
oder Teilen des Moduls verwenden. Barbecuesauce und Salz können korrosiv wirken und schnell zum
Verrosten des Moduls und einzelner Bauteile des Moduls führen, wenn keine regelmäßige Reinigung
durchgeführt wird.
Reinigungsanleitung
Hinweis: In chlorid- und suldhalgen Umgebungen kann auch rosreier Stahl oxidieren oder Flecken
aufweisen. Dazu gehören insbesondere Küstenregionen und andere extreme Bedingungen, z. B. die
nähere Umgebung von Pools und Whirlpools, die von hoher Wärme und Lufeuchgkeit gekennzeichnet
ist. Diese Flecken werden manchmal mit Rost verwechselt, aber sie können einfach enernt und
vermieden werden. Reiben Sie alle rosreien Stahlächen alle 3 bis 4 Wochen mit Leitungswasser und
einem Reinigungsmiel für rosreien Stahl ab, um die Entstehung von Flecken zu verhindern.
Reinigen der Oberächen: Lackierte Teile, Porzellan- oder Edelstahlteile des Napoleon-Moduls nicht mit
scheuernden Reinigungsmieln oder Stahlwolle behandeln, da dies zu Kratzern in der Oberäche führen
kann. Alle Außenächen sollten mit warmem Seifenwasser gereinigt werden. Edelstahloberächen mit
einem Edelstahlreiniger oder nicht scheuerndem Reinigungsmiel reinigen. Immer mit dem Strich des
Edelstahlschlis wischen.

12
www.napoleongrills.com
DE
BEWAHREN SIE IHRE QUITTING ALS KAUFNACHWEIS AUF, UM IHREN
GARANTIEANSPRUCH ZU VALIDIEREN.
BESTELLUNG VON ERSATZTEILEN
GARANTIE-INFORMATIONEN
MODELL:
KAUFDATUM:
SERIENNUMMER:
(Alle für einen Garaneanspruch benögten Informaonen hier aufzeichnen)
Bevor Sie sich mit dem Kundendienst in Verbindung setzen, besuchen Sie bie die NAC-Website
unter www.napoleongrills.com, um ausführlichere Informaonen zu Reinigung, Wartung und Pege,
Fehlerbehebung und Ersatzteile zu erhalten. Setzen Sie sich direkt mit dem Werk in Verbindung, um
Ersatzteile zu bestellen und Garaneansprüche geltend zu machen. Unser Kundendienst ist zwischen
9 und 15 Uhr Eastern Standard Time erreichbar. Telefonnummer: [phone], Faxnummer:
[phone]. Zur Bearbeitung eines Garaneanspruchs bie die folgenden Informaonen
bereithalten:
1. Modell- und Seriennummer des Geräts
2. Teilenummer und –beschreibung
3. Vollständige Beschreibung des Problems („kapu” ist nicht ausreichend)
4. Kaufnachweis (Fotokopie der Rechnung)
In manchen Fällen kann der Kundendienstbeauragte u. U. die Einsendung der Teile zur Überprüfung
im Werk verlangen, bevor Ersatzteile ausgeliefert werden. Die Teile müssen unter Vorauszahlung aller
Transportkosten und Angabe der folgenden Informaonen an den Kundendienst versandt werden:
1. Modell- und Seriennummer des Geräts
2. Vollständige Beschreibung des Problems („kapu” ist nicht ausreichend)
3. Kaufnachweis (Fotokopie der Rechnung)
4. Autorisierungscode für die Rücksendung. Diese erhalten Sie vom Kundendienstmitarbeiter.
Beachten Sie, dass die folgenden Teile nicht unter die Garane fallen, bevor Sie den Kundendienst
kontakeren:
- Transportkosten, Courtage oder Exportzölle
- Arbeitskosten für Aus- und Einbau
- Telefonkosten für Anrufe zur Diagnose eines Problems
- Verfärbungen von Edelstahlteilen
- Teileversagen aufgrund von mangelnder Reinigung und Pege, oder Verwendung von falschen
Reinigungsmieln (Ofenreiniger)

13
www.napoleongrills.com
CAUTION! During unpacking and assembly we recommended you wear work gloves and safety glasses for
your protecon. Although we make every eort to make the assembly process as problem free and safe as possible,
it is characterisc of fabricated steel parts that the edges and corners might be sharp and could cause cuts if handled
incorrectly.
ATTENTION! Lors du déballage et de l’assemblage, nous vous conseillons de porter des gants de travail et
des lunees de sécurité pour votre protecon. Malgré tous nos eorts pour assurer que l’assemblage soit aussi
sécuritaire et sans problème que possible, il se peut que les bords et les coins des pièces usinées en acier soient
coupants et qu’ils causent des coupures si les pièces ne sont pas manipulées correctement.
ACHTUNG! Wir empfehlen beim Entpacken des Geräts und bei der Montage Arbeitshandschuhe und eine
Schutzbrille zu tragen. Wir unternehmen alle Anstrengungen, den Montageprozess so problemlos und sicher
wie möglich zu machen, doch bearbeitete Stahlteile haben üblicherweise scharfe Kanten und Ecken, die zu
Schniverletzungen führen können, wenn sie während der Montage unsachgemäß gehandhabt werden.
Geng Started
1. Remove all cart panels, hardware, and sink from the carton. Use the parts list to ensure all necessary parts are
included.
2. Do not destroy packaging unl the module has been fully assembled and operates to your sasfacon.
3. Assemble the module where it is to be used, lay down cardboard or a towel to protect parts from being lost or
damaged while assembling.
4. Most stainless steel parts are supplied with a protecve plasc coang that must be removed prior to using
the module.
5. Follow all instrucons in the order that they are laid out in this manual.
6. Two people are required to set the sink head into the enclosure.
If you have any quesons about assembly or operaon or if there are damaged or missing parts please call our
Customer Care Department at 1-866-820-8686 between 9 AM and 5 PM (Eastern Standard Time).
ERSTE SCHRITTE
1. Alle Wagen-Paneele, Montagebedarf und Wasserbecken aus dem Karton entnehmen. Anhand der
Stückliste sicherstellen, dass alle nögen Teile vorhanden sind.
2. Zerstören Sie die Verpackung nicht, bevor das Modul vollständig monert ist und zu Ihrer Zufriedenheit
funkoniert.
3. Das Modul an der Stelle moneren, wo es verwendet werden soll. Legen Sie Pappe oder ein Handtuch
zurecht, um während der Montage keine Teile zu verlegen oder zu beschädigen.
4. Die meisten Edelstahlteile sind ab Werk mit einem schützenden Plasklm versehen, der vor
Montage des Moduls abgezogen werden muss.
5. Folgen Sie allen Anweisungen in diesem Handbuch in der angegebenen Reihenfolge.
6. Zwei Personen sind erforderlich, um den Wasserbeckenaufsatz auf den monerten Schrank zu setzen.
I Bei Fragen zur Montage oder zum Betrieb, oder bei beschädigten oder fehlenden Teilen, wenden Sie
sich an unseren Kundendienst unter [phone] zwischen 9 Uhr und 17 Uhr Eastern Standard Time.
3/8 (10mm) and 7/16 (11mm)Wrench,
ratchet or driver
Tournevis ou clé, cliquet de 3/8 (10mm)
et 7/16 (11mm)
10mm und 11mm schraubenschlüssel
oder ring-maulschlüssel
TOOLS REQUIRED FOR ASSEMBLY (tools not included)
ERFORDERLICHE WERKZEUGE FÜR DIE MONTAGE (werkzeuge nicht enthalten)
OUTILS REQUIS POUR L’ASSEMBLAGE (ouls non inclus)
Flat screwdriver
Flach schraubendreher
Tournevis plat
Hammer
Marteau
Hamer
Pour commencer
1. Rerez tous les panneaux, le matériel et l'évier du carton d’emballage. Servez-vous de la liste de
pièces pour vous assurer que toutes les pièces nécessaires sont incluses.
2. Ne détruisez pas l'emballage jusqu'à ce que le module ait été complètement assemblé et qu'il
fonconne à votre sasfacon.
3. Assemblez le module là où il sera ulisé et posez un carton ou une serviee an d'éviter de perdre ou
d'endommager les pièces lors de l'assemblage.
4. La plupart des pièces en acier inoxydable sont recouvertes d'une pellicule de protecon qui doit
être enlevée avant d'uliser le module.
5. Suivez toutes les instrucons dans l'ordre donné dans ce manuel.
6. Deux personnes sont requises pour xer l'évier dans le cabinet.
Si vous avez des quesons à propos de l'assemblage ou du fonconnement du module, ou si des pièces
sont manquantes ou endommagées, veuillez contacter le service aux consommateurs au 1-866-820-8686
entre 9 h et 17 h (heure normale de l’Est).

14
www.napoleongrills.com

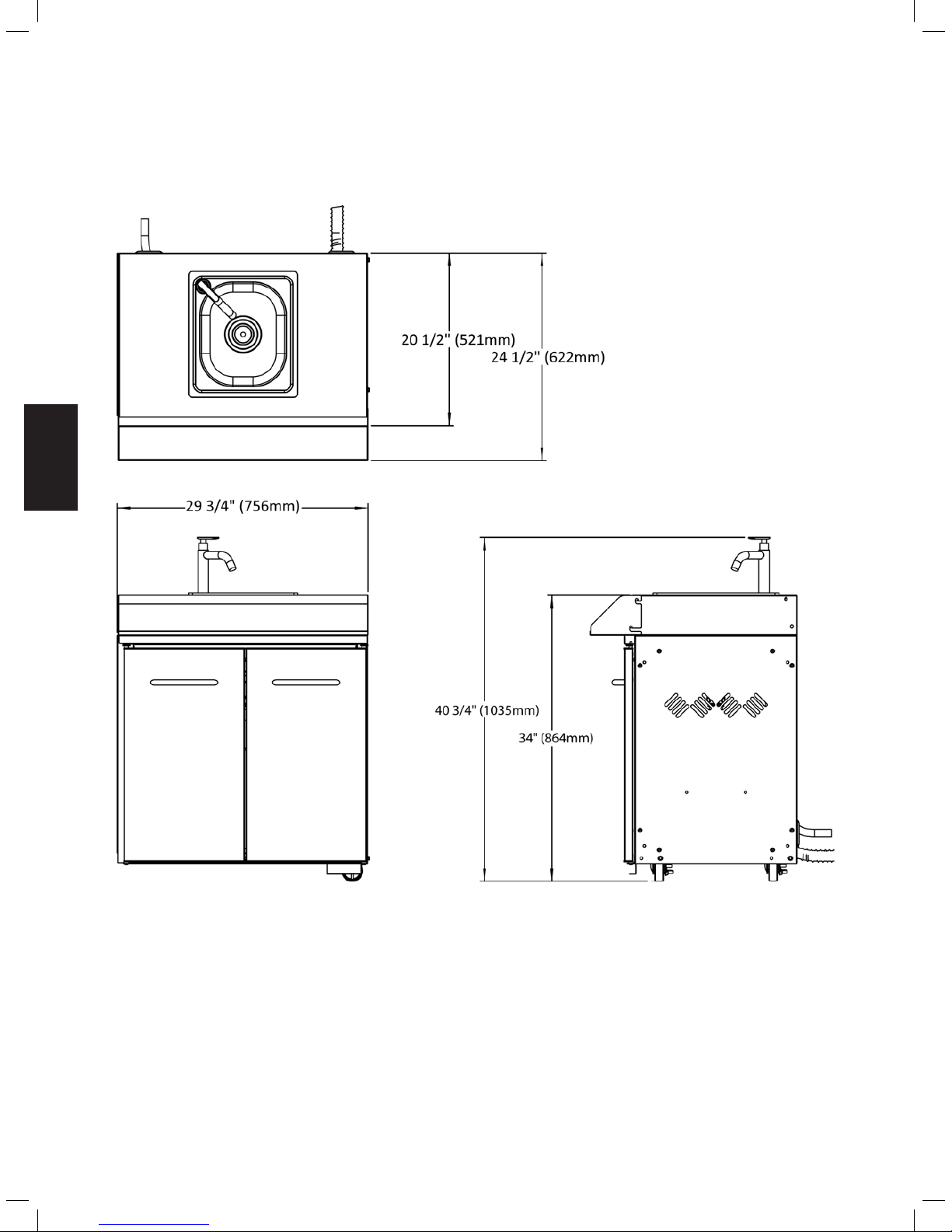

DIMENSIONS / ABMESSUNGEN

15
www.napoleongrills.com
EXAMPLE 1: L485 LEFT INSTALLATION
EXAMPLE 2: M485 LEFT INSTALLATION
EXEMPLE 1 : INSTALLATION GAUCHE SUR UN MODÈLE L485
EXEMPLE 2 : INSTALLATION GAUCHE SUR UN MODÈLE M485
BEISPIEL 1: L485 INSTALLATION LINKE SEITE
BEISPIEL 2: M485 INSTALLATION LINKE SEITE

16
www.napoleongrills.com
4 x N570-0080 (#14 x 1/2”) 3/8”(10mm)
6 x N570-0080 (#14 x 1/2”) 3/8”(10mm)

17
www.napoleongrills.com
3/8”(10mm)
4 x N570-0080 (#14 x 1/2”)
2 X N430-0002

18
www.napoleongrills.com
3/8”(10mm)
4 x N570-0091 (1/4-20 X 1/2”)
3/8”(10mm)
4 x N570-0082 (1/4-20 X 5/8”) 4 X N450-0040 (1/4-20)
Do not ghten front fasteners unl front condiment tray has been installed in a later step.
Ne serrez pas les aaches jusqu’à ce que le plateau à condiments avant soit installé dans
une étape ultérieure.
Befesgungselemente erst dann fest anziehen, nachdem das Gewürzregal installiert ist
(späterer Schri).

19
www.napoleongrills.com

20
www.napoleongrills.com
8 X N570-0073 (1/4-20 X 3/8”) 3/8”(10mm) 7/16”(11mm)
8 X N450-0027 (1/4-20)
Remove the le side shelf from your grill and set aside for later installaon.
Linke Seitenablage vom Grill abnehmen und zur späteren Installaon beiseite legen.
Rerez la tablee latérale gauche du gril et meez-la de côté pour l’installer
ultérieurement.
