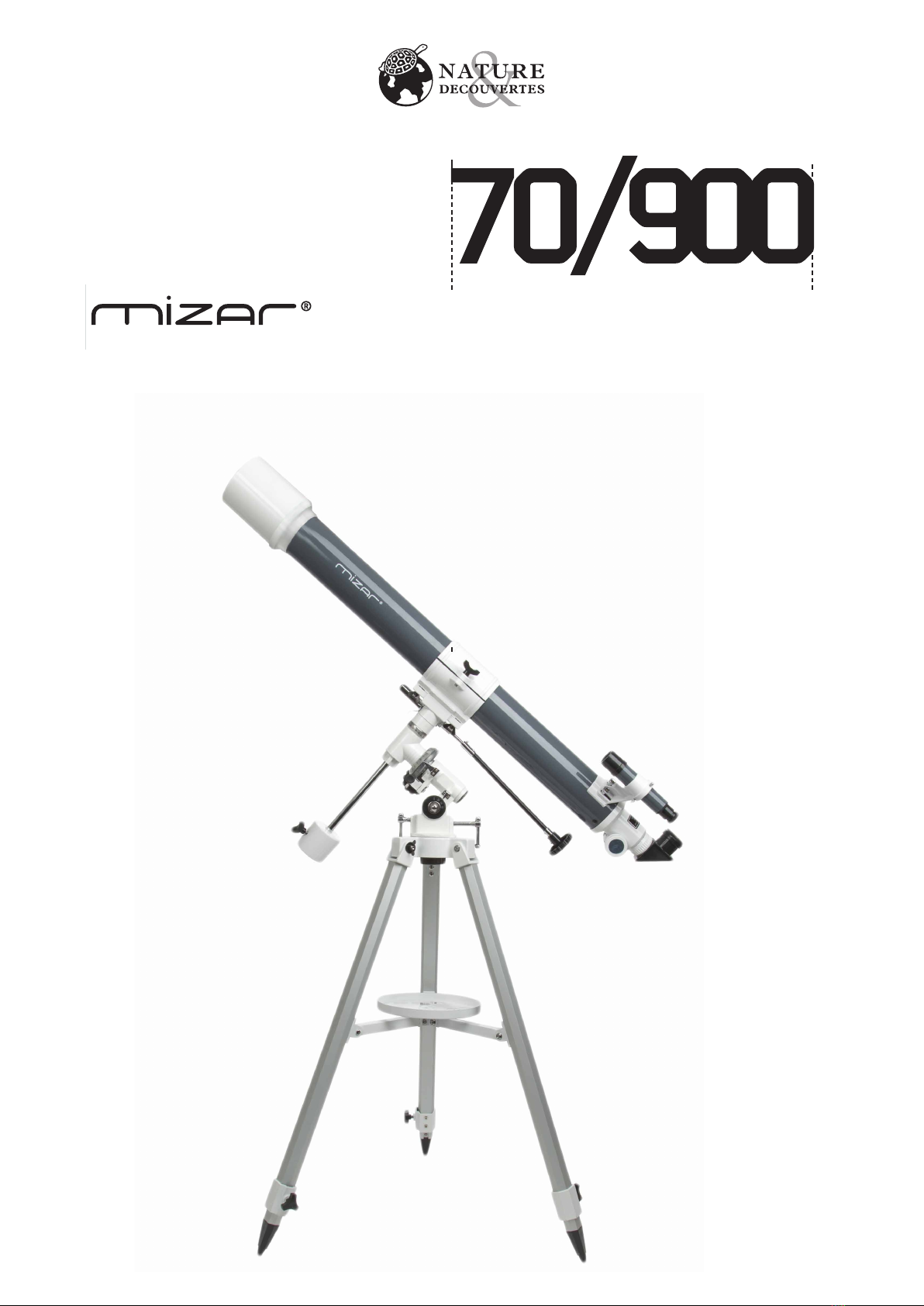

NATURE & DECOUVERTES Mizar 70/900 User manual

• 1 •
Première étoile double identifiée dans la voûte cé-
leste, Mizar a pour soeur jumelle Alcor. Les peuples
de l’Antiquité, déjà, se servaient de ce couple stel-
laire pour tester leur acuité visuelle. Quant aux
Indiens d’Amérique, ils avaient baptisé Mizar et
Alcor, le cheval et le cavalier. Faciles à distinguer à
l’oeil nu dans un ciel clair, les deux soeurs célestes
sont pourtant éloignées l’une de l’autre de près de
trois années-lumière ! C’est le nom de cette étoile à
portée de notre regard que Nature & Découvertes
a choisi pour incarner sa gamme de télescopes,
conçue dans un souci d’extrême qualité et d’effi-
cacité.
Mode d’emploi p2
Bedienungsanleitung S.13
User guide p24
Réf. 53142130
NATURE & DÉCOUVERTES
Versailles Grand Parc
1 avenue de l’Europe
78117 Toussus-le-Noble - France
N° Service Client +33 (0)1 8377 0000
www.natureetdecouvertes.com
LUNETTE
FERNROH
TELESCOP

• 2 •
TABLE DES MATIÈRES
INTRODUCTION p3
EQUIPEMENT STANDARD p3
MONTAGE DE LA LUNETTE p6
ALIGNEMENT DU CHERCHEUR p6
ALIGNEMENT AVEC LE PÔLE CÉLESTE p8
MISE EN STATION p8
UTILISATION DE LA LUNETTE p10
CALCUL DU GROSSISSEMENT p11
COMPRÉHENSION DES MOUVEMENTS ET
COORDONNÉES CÉLESTES p12
UTILISATION DES CERCLES DE COORDONNÉES p12

• 3 •
INTRODUCTION
La Mizar 70/900 est une Lunette avec un diamètre de 70 mm. Elle est équipée d’un trépied en alu-
minium et d’une monture équatoriale. Cette monture permet de compenser la rotation de la Terre
durant l’observation ce qui apporte un confort d’observation très appréciable. Votre Lunette vous per-
mettra de partir à la découverte de la Lune et des planètes comme : Vénus, Mars, Jupiter et Saturne.
Vous pourrez également vous initier à l’observation de quelques galaxies et nébuleuses appelées objets
du ciel profond. Pour tirer pleinement parti de cet instrument, nous vous conseillons vivement de
consacrer quelques minutes à la lecture de ce manuel avant d’eectuer vos premières observations.
EQUIPEMENT STANDARD (Voir Figure 1)
• Tube optique avec un objectif de 70 mm et une Focale de 900 mm.
(F/D = 12,8)
• Monture équatoriale
• Trépied en aluminium
• Chercheur 6 x 30
• Oculaires :
Kellner 25 mm (grossissement = 36 x)
Kellner 9 mm (grossissement = 100 x)
FIG 1

• 4 •
FIG 2
FIG 3

• 5 •
FIG 4
FIG 5

• 6 •

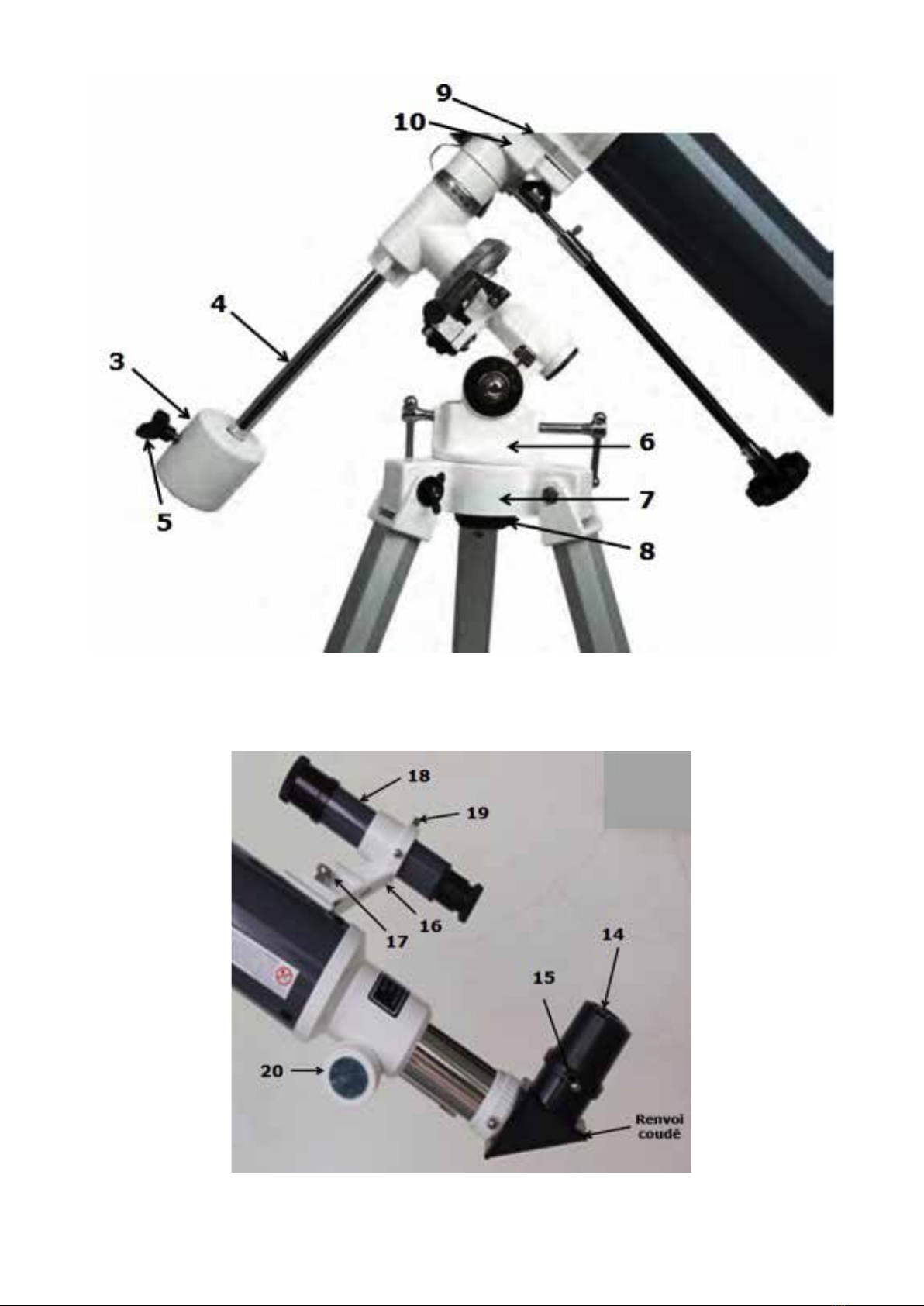

MONTAGE DE LA LUNETTE
• Ouvrir complètement le trépied (1) puis, installer le plateau (2). Régler le trépied à la hauteur désirée
en allongeant la partie coulissante de chaque pied.
• Insérer le contrepoids (3) sur la tige (4). Bloquer le contrepoids au moyen de la vis de blocage (5).
• Visser la tige de contrepoids dans la base de l’axe de déclinaison de la monture équatoriale. (Voir
FIG 2)
• Fixer la base de la monture équatoriale (6) sur la tête du trépied (7) à l’aide de l’écrou (8).
• Fixer la base du berceau (9) sur la tête de la monture équatoriale (10) et bloquer avec les vis (11).
• Fixer chacune des commandes par exible (12) et (13). Ces exibles sont maintenus en place en
serrant chacune des vis moletées situées à leurs extrémités.
• Insérer le renvoi coudé (FIG 3) dans le tube de mise au point puis, insérer l’oculaire K 25mm (14)
dans le renvoi coudé. Serrer modérément la vis moletée (15) de façon à bloquer l’oculaire.
• Fixer le support du chercheur (16) sur le tube optique à l’aide des écrous de xation (17). Puis centrer
le chercheur (18) dans son support à l’aide des trois vis de réglage (19).
La lunette est désormais montée. Avant de pouvoir l’utiliser ecacement, il faut maintenant aligner le
chercheur.

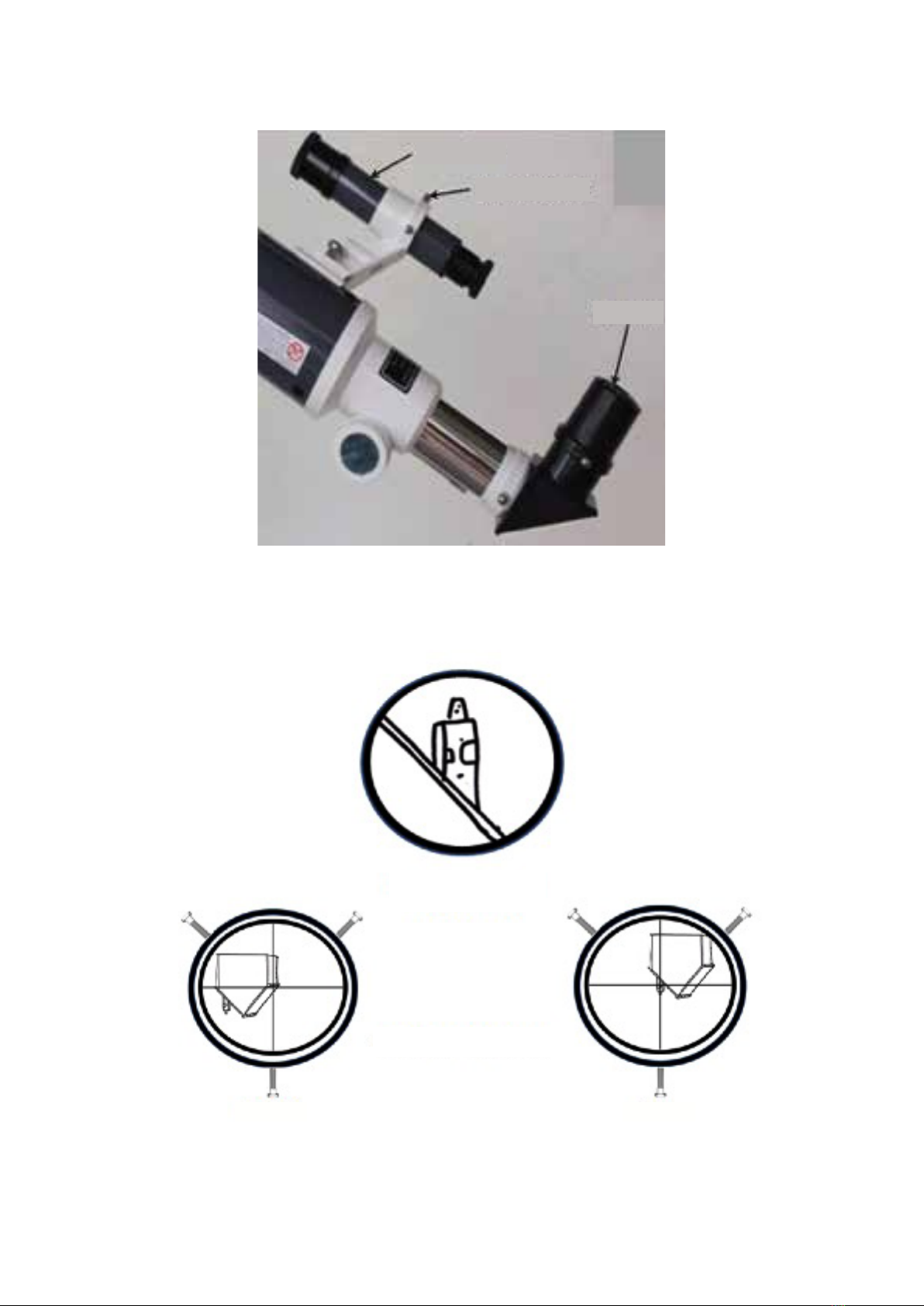

ALIGNEMENT DU CHERCHEUR
Le large champ optique du chercheur 6 x 30 mm permet de localiser facilement un objet céleste, avant
de l’observer à l’aide de la lunette à fort grossissement. Le chercheur 6 x 30 (18) et le support du cher-
cheur (16) se xent au tube de la lunette comme expliqué plus haut. Pour que le chercheur soit fonc-
tionnel, on doit cependant l’aligner avec la lunette, de telle sorte que la lunette et le chercheur pointent
vers le même point du ciel. Une fois cet alignement simple eectué, il facilite grandement la recherche
d’objets, car on localisera d’abord un objet dans le chercheur à grand angle, puis on pourra l’observer
dans l’oculaire de la lunette.
Pour aligner le chercheur, procéder comme suit :
• Placer l’oculaire (14) de plus faible grossissement (K 25mm) dans le renvoi coudé de la lunette.
• Desserrer le Frein d’Ascension droite (F.A.) et le Frein de Déclinaison (F.D.) de telle sorte que la
lunette tourne librement autour de ses deux axes. Puis pointer la lunette vers un objet terrestre (par
exemple la cheminée d’une maison) distant d’au moins 200 mètres. Centrer l’objet dans le champ de
la lunette en regardant dans l’oculaire (14). Faire la mise au point avec le bouton de réglage (20) an
d’avoir une image nette. Une fois l’objet centré, resserrer les freins.
• Regarder maintenant dans le chercheur et desserrer ou serrer, selon le cas, une ou plusieurs des vis
moletées (19) jusqu’à ce que le réticule du chercheur soit centré sur l’objet visé avec la lunette.
Une fois ce réglage eectué, les objets visés grâce au chercheur se retrouveront centrés dans le champ
de la lunette.

• 7 •
FIG 6
FIG 7
Note : la lunette donne une image inversée gauche/droite et le chercheur une image inversée gauche/droite et
haut / bas, ceci est tout à fait normal !

• 8 •
ALIGNEMENT AVEC LE PÔLE CÉLESTE
Votre lunette ore l’avantage d’être installée sur une monture équatoriale. Cette monture permet de
compenser la rotation de la Terre durant l’observation.
Pour bénécier de ce confort, il faut réaliser un réglage que l’on appelle :
la mise en station.
Les objets dans le ciel semblent tourner autour du pôle céleste. (En réalité, les corps célestes sont xes,
et leur rotation apparente est causée par la rotation de la Terre). Pendant une période de 24 heures, les
étoiles accomplissent une révolution complète autour du pôle selon des cercles concentriques dont le
pôle est le centre. En alignant l’axe d’ascension droite de la lunette avec le pôle Nord céleste (ou, pour
les observateurs situés dans l’hémisphère sud, avec le pôle Sud céleste), on peut suivre les corps cé-
lestes en faisant tourner la lunette autour d’un seul axe, l’axe d’ascension droite !
MISE EN STATION
La mise en station consiste à aligner l’axe d’ascension droite de la lunette (A – FIG 1) avec l’axe de
rotation de la Terre.
Pour cela, appliquer la procédure suivante :
1. Mettre la monture de niveau (à l’horizontale), en réglant la hauteur des pieds.
2. Desserrer le blocage en azimut (8) de l’embase (7), de telle sorte que la lunette et sa monture puissent
tourner dans le sens horizontal. Faire tourner la lunette jusqu’à ce que l’axe d’ascension droite (A)
pointe le Nord. Utiliser pour cela une boussole ou localiser l’étoile Polaire.
3. Déterminer la latitude de votre site d’observation sur une carte routière, un atlas ou sur le site Goo-
gle Maps. Faire basculer la monture de la lunette à l’aide des vis de réglage (21), de telle sorte que le
repère (23) indique la latitude de votre site d’observation sur le disque de coordonnées (22).
Votre lunette est désormais en station et susamment bien alignée avec le pôle céleste pour eectuer
des observations visuelles.

• 9 •
FIG 8
FIG 9

• 10 •
UTILISATION DE LA LUNETTE
AVERTISSEMENT
NE JAMAIS VISER DIRECTEMENT LE SOLEIL AVEC UN INSTRUMENT.
LE FAIT DE VISER DIRECTEMENT LE SOLEIL, OU DANS SON VOISINAGE IMMÉ-
DIAT, PROVOQUERA DES LÉSIONS OCULAIRES IRRÉVERSIBLES ET IMMÉDIATES.
LES LÉSIONS OCULAIRES NE PROVOQUENT EN GÉNÉRAL PAS DE DOULEUR, AUS-
SI L’OBSERVATEUR N’EST-IL PAS AVERTI AVANT QU’IL NE SOIT TROP TARD. NE
JAMAIS POINTER L’INSTRUMENT, NI LE CHERCHEUR, DIRECTEMENT OU AU VOI-
SINAGE DU SOLEIL. NE PAS REGARDER DANS LA LUNETTE NI DANS LE CHER-
CHEUR LORSQUE L’INSTRUMENT SE DÉPLACE. L’UTILISATION PAR DES ENFANTS
DOIT SE FAIRE SOUS LA SURVEILLANCE D’UN ADULTE.
Une fois la lunette montée, le chercheur réglé, et la mise en station faite, vous êtes prêt à commencer
vos observations.
Votre lunette vous permettra de réaliser deux types d’observations :
Observations planétaires :
La Lune, Mercure, Vénus, Mars, Jupiter, Saturne.
Initiation à l’observation du ciel profond :
Avec quelques Galaxies, Nébuleuses…
Note : l’observation d’une étoile n’aura aucun intérêt. En eet, ces astres sont tellement éloignés que,
vus dans une lunette, ils apparaissent comme un simple point !
Pour votre première observation choisissez un objet facile à observer : la Lune an de vous accoutu-
mer aux fonctions et à l’utilisation de la lunette.
Pour obtenir les meilleurs résultats pendant les observations, appliquez les conseils ci-dessous:

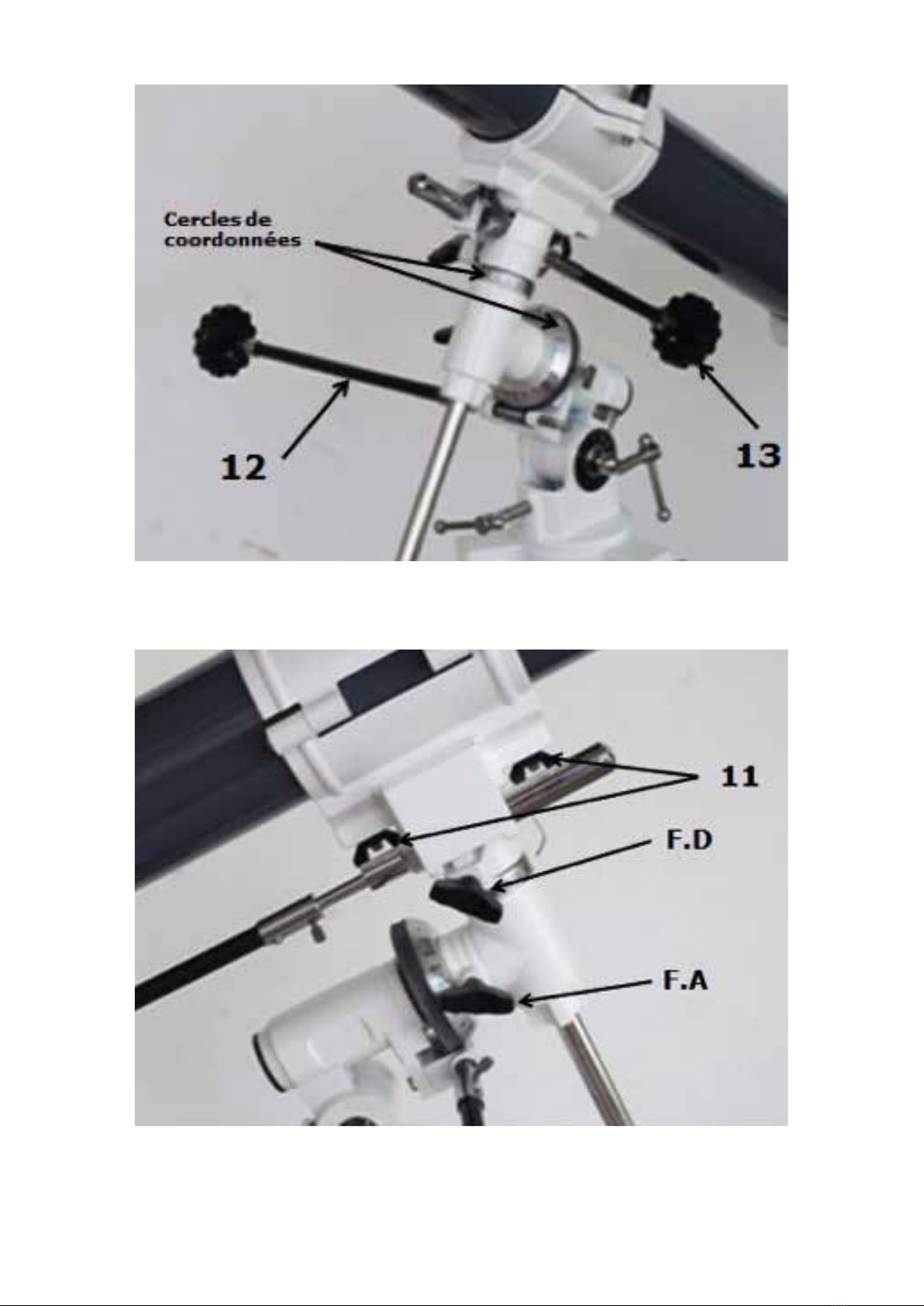

Attention : Durant toute l’observation votre lunette doit demeurer en station an de bénécier des
avantages de la monture équatoriale.
An de déplacer le tube otique vers un objet à observer il sut de desserrer les deux freins (F.A.) et
(F.D.) de telle sorte que la lunette tourne librement alors que l’axe d’ascension droite continue à poin-
ter l’étoile Polaire.
Une fois un objet visible dans le champ de l’instrument, il sut alors de tourner lentement le exible
d’ascension droite (12) an de compenser la rotation de la Terre durant toute l’observation.
• Pour centrer un objet dans la lunette, se servir d’abord du chercheur pour situer l’objet que vous
désirez observer. Lorsque l’objet est centré sur le réticule du chercheur, il apparaît alors dans l’oculaire
de l’instrument. (Si ce n’est pas le cas c’est que le chercheur n’est pas réglé : voir réglage du chercheur)
resserrer les deux freins (F.A.) et (F.D.).
• Commencez toujours une observation avec un oculaire de faible puissance (par exemple l’oculaire
K 25mm).

• 11 •
• Une fois l’objet centré, on peut réaliser la mise au point en tournant les boutons du porte-oculaire
(20). On notera que le corps céleste observé commence à se déplacer lentement dans le champ de
l’oculaire. Ce mouvement est causé par la rotation de la Terre. Pour garder ces objets centrés dans le
champ de la lunette, il sut de tourner la commande à exible d’AD (12). Notons que la commande à
exible (13) ne sert qu’à des ns de centrage, et non de poursuite.
• Éviter de toucher l’instrument pendant l’observation. Les vibrations résultantes feraient bouger
l’image.
• Laissez vos yeux s’adapter à l’obscurité pendant quelques minutes avant de commencer toute obser-
vation sérieuse. Utiliser une torche munie d’un ltre rouge pour protéger votre vision nocturne pen-
dant que vous examinez des cartes stellaires ou que vous examinez les éléments de votre instrument.
• Éviter d’installer la lunette dans une pièce et d’observer à travers une fenêtre ouverte (ou pire, une
fenêtre fermée). Les images ainsi observées pourraient apparaître oues ou déformées du fait de la
diérence de température entre l’air intérieur et l’air extérieur. Les observations se réaliseront donc à
l’extérieur le plus éloigné possible de tout éclairage urbain.
• Éviter d’observer des corps célestes s’ils sont bas sur l’horizon. Le même objet, lorsqu’on l’observe
alors qu’il est haut dans le ciel, semble présenter une bien meilleure résolution et un contraste beau-
coup plus élevé. De même, les turbulences de la haute atmosphère peuvent faire «danser» les images
dans l’oculaire, réduire alors le grossissement jusqu’à ce que l’image apparaisse stable.
Rappel : Avertissement ! Ne jamais pointer la lunette directement sur le soleil, ni même à proxi-
mité ! Le fait d’observer le soleil, même pendant un très bref instant, peut entraîner des lésions
oculaires irréversibles, ainsi que des dommages à la lunette elle-même.
Le nombre d’objets fascinants que vous pouvez observer à l’aide de votre lunette Mizar n’est limité que
par votre propre enthousiasme. Un bon atlas céleste vous aidera à localiser de nombreux objets inté-
ressants.
Parmi ceux-ci :
• La Lune: un véritable trésor de cratères, de chaînes de montagnes et de lignes de faille. Le meilleur
contraste est obtenu pendant les quartiers. Le contraste pendant la pleine Lune est faible, du fait de
l’angle d’éclairement.
• Les ceintures nuageuses à la surface de Jupiter.
• Les 4 principaux satellites de Jupiter : Io, Europe, Ganymède et Callisto visibles autour de la planète,
et se déplaçant chaque nuit.
• Saturne et ses anneaux.
• Quelques objets du ciel profond : nébuleuses, galaxies…
Rappelons que cette lunette, étant donné son diamètre, est avant tout un instrument d’observations
planétaires.
CALCUL DU GROSSISSEMENT
Le grossissement de la lunette est déterminé par deux facteurs : la distance Focale de la lunette et la
distance focale de l’oculaire utilisé pour une observation donnée. Par exemple, la distance Focale de
la lunette Modèle 70/900 est de 900 mm. Pour calculer le grossissement, il faut diviser la Focale de

• 12 •
l’objectif : F par celle de l’oculaire utilisé : f. Par exemple, si on utilise l’oculaire K 25mm avec la Lunette
70/900, le grossissement résultant sera :
Grossissement = Focale de l’objectif / focale de l’oculaire = F / f
Grossissement = 900 mm / 25 mm = 36x
Le grossissement maximum est déterminé par la nature de l’objet observé et, plus important encore,
par les conditions météorologiques. Si l’atmosphère est très calme, on peut utiliser la Lunette 70/900
avec des grossissements allant jusqu’à 140x. En général cependant, des grossissements inférieurs, de
25x à 100x seront le maximum admissible.
Si on utilise le Modèle 70/900 de manière régulière, un assortiment de quatre à cinq oculaires est
conseillé. Par exemple, un jeu d’oculaires de focales 40 mm, 25 mm, 12,5 mm et 9 mm donnent une
gamme de grossissements respectivement de 22,5x, 36x, 72x et 100x.
Une lentille de Barlow de très haute qualité sert à doubler le grossissement avec chaque oculaire.
Pour les observations planétaires les oculaires conseillés sont :
25 mm, 12,5 mm et 9 mm.
Pour les observations du ciel profond les oculaires conseillés sont :
25 mm et 40 mm.
Rappelons que cette lunette est avant tout un instrument d’observations planétaires.
COMPRÉHENSION DES MOUVEMENTS ET
COORDONNÉES CÉLESTES
Du fait de la rotation de la Terre, les corps célestes semblent se déplacer d’est en ouest selon un trajet
incurvé. Le chemin qu’ils suivent est connu sous le nom de ligne d’Ascension Droite (AD). L’angle
entre le corps céleste et l’équateur céleste est dénommé Déclinaison (Déc).
Ascension Droite et Déclinaison sont analogues au système de coordonnées (latitude, longitude) uti-
lisé à la surface de la Terre.
UTILISATION DES CERCLES DE COORDONNÉES
Les cercles de coordonnées de la monture équatoriale (FIG 4), une fois la mise en station faite, peuvent
faciliter la localisation de corps célestes peu visibles, qu’on ne découvrira pas par observation visuelle
directe.
Les planètes du système solaire : Mercure, Vénus, Mars, Jupiter et Saturne étant visibles à l’œil nu, leur
localisation ne nécessitera pas l’usage des cercles de coordonnées.
Seule la localisation de certains objets du ciel profond (invisibles à l’œil nu) pourrait justier l’utilisa-
tion des cercles de coordonnées. Cependant, il serait obligatoire pour cela d’avoir réalisé au préalable
une mise en station d’une précision absolue, ce qui est rarement le cas sur ce type de monture qui
n’est pas équipée de viseur polaire. De plus, cette technique nécessite un atlas stellaire de coordonnées
célestes.
La localisation des objets du ciel profond se fera donc à l’aide d’une simple carte des objets Messier par
exemple.

• 13 •
Vous voilà prêt maintenant à partir à la découverte de l’Astronomie d’amateur !
Votre Lunette Mizar vous orira de nombreuses nuits d’observation, pleines d’émerveillement devant
la beauté du spectacle que nous ore la voûte céleste.
Les guides-conseils des magasins Nature et Découvertes restent à votre entière disposition pour ré-
pondre à vos questions.
INHALTSVERZEICHNIS
EINLEITUNG S.14
STANDARDAUSRÜSTUNG S.14
ZUSAMMENBAU DES FERNROHRS S.17
AUSRICHTUNG DES SUCHERS S.17
AUSRICHTUNG AUF DEN HIMMELSPOL S.19
AUFSTELLUNG S.19
NUTZUNG DES FERNROHRS S.21
BERECHNUNG DER VERGRÖSSERUNG S.22
BEWEGUNGEN UND HIMMELSKOORDINATEN
VERSTEHEN S.23
NUTZUNG DER KOORDINATENRINGE S.23

• 14 •
EINLEITUNG
Das Mizar 70/900 ist ein Fernrohr mit einem Durchmesser von 70 mm. Ausgestattet ist es mit ei-
nem Dreibeinstativ aus Aluminium und einer parallaktischen Montierung. Mit dieser Montierung
wird die Erdrotation kompensiert, wodurch ein hoher Beobachtungskomfort entsteht. Begeben Sie
sich mit Ihrem Fernrohr auf eine Entdeckungsreise des Mondes und von Planeten wie Venus, Mars,
Jupiter und Saturn. Starten Sie mit der Beobachtung von Galaxien und Nebeln, die zu den Deep-Sky-
Objekten zählen – auch dies ist möglich! Um den vollen Funktionsumfang des Instruments nutzen zu
können, empfehlen wir Ihnen, sich einige Minuten Zeit zu nehmen und die Bedienungsanleitung zu
lesen, bevor Sie Ihre ersten Beobachtungen durchführen.
STANDARDAUSRÜSTUNG
• Optischer Tubus mit 70 mm-Objektiv und einer Brennweite von 900 mm
(F/D = 12,8)
• Parallaktische Montierung
• Aluminium-Dreibeinstativ
• Sucher 6 x 30
• Okulare:
Kellner 25 mm (Vergrößerung = 36-fach)
Kellner 9 mm (Vergrößerung = 100-fach)
Abb. 1

• 15 •
Abb. 2
Abb. 3
Zenitspiegel

• 16 •
Abb. 4
Abb. 5
Koordinatenringe
D
RA

• 17 •
ZUSAMMENBAU DES FERNROHRS
• Die Beine des Stativs (1) komplett spreizen, anschließend die Ablage (2) montieren. Das Dreibeins-
tativ durch Ausziehen des Schiebeteils an jedem Bein auf die gewünschte Höhe einstellen.
• Das Gegengewicht (3) auf die Stange (4) aufschieben. Mit der Feststellschraube (5) das Gegengewicht
blockieren.
• Die Gegengewichtsstange in die Basis der Deklinationsachse der parallaktischen Montierung
schrauben (siehe Abb. 2).
• Mit der Schraubenmutter (8) die Basis der parallaktischen Montierung (6) am Kopf des Dreibeins-
tativs (7) befestigen.
• Die Basis der Polhöhenwiege (9) am Kopf der parallaktischen Montierung (10) befestigen und mit
den Schrauben (11) sichern.

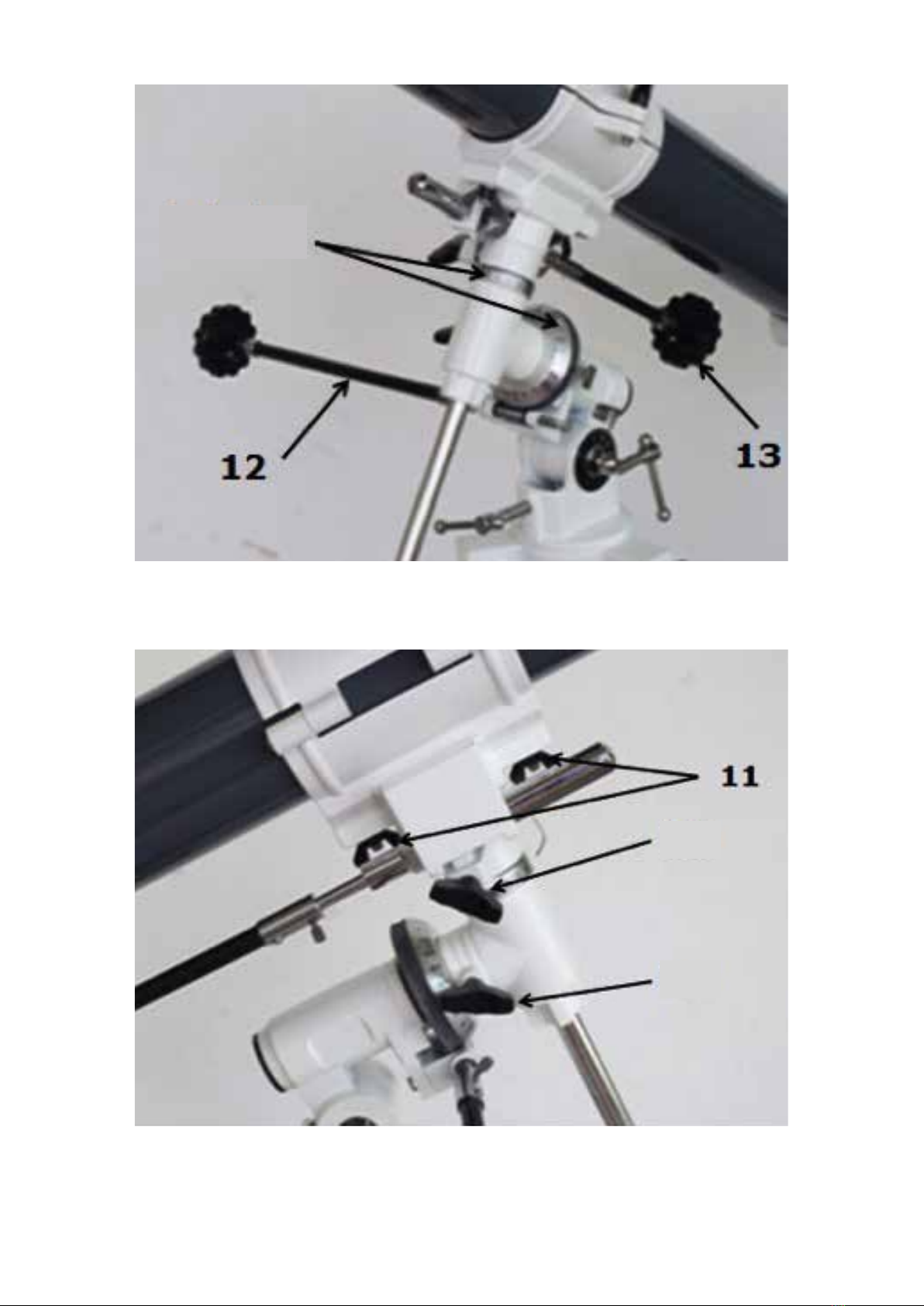

• Die biegsamen Wellen (12) und (13) für die Feinbewegung befestigen. Die biegsamen Wellen wer-
den jeweils über feststellbare Rändelschrauben in Position gehalten, die sich an ihren Enden benden.
• Den Zenitspiegel (Abb. 3) in das Fokussierrohr schieben, anschließend das Okular K 25 (14) in den
Zenitspiegel einsetzen. Die Rändelschraube (15) leicht anziehen, um das Okular zu sichern.
• Mit den Befestigungsmuttern (17) die Halterung des Suchers (16) auf dem optischen Tubus xieren.
Anschließend den Sucher (18) in seiner Halterung mittels der drei Stellschrauben (19) zentrieren.
Das Fernrohr ist jetzt vollständig montiert. Um es richtig nutzen zu können, muss nun der Sucher
ausgerichtet werden.
AUSRICHTUNG DES SUCHERS
Mit dem breiten Gesichtsfeld des Suchers (6 x 30 mm) fällt die Positionsbestimmung eines Him-
melskörpers leicht. Anschließend kann es mit dem Fernrohr bei starker Vergrößerung eingehend
betrachtet werden. Der Sucher 6 x 30 (18) und die Halterung des Suchers (16) werden wie vorstehend
beschrieben am Tubus des Fernrohrs befestigt. Damit der Sucher einsatzbereit ist, muss er jedoch
auf das Fernrohr ausgerichtet werden, damit Fernrohr und Sucher denselben Punkt am Himmel an-
visieren. Nach erfolgreicher Ausrichtung ist die Suche nach Himmelskörpern erheblich einfacher:
Zunächst wird die Position eines Objekts mit dem Weitwinkel-Sucher bestimmt. Dann betrachtet
man es durch das Okular des Fernrohrs.
Für die Ausrichtung des Suchers wie folgt vorgehen:
• Das Okular (14) mit der geringsten Vergrößerung (K25) in den Zenitspiegel des Fernrohrs einsetzen.
• Die Sperre der Rektaszensionsachse (RA) und die Sperre der Deklinationsachse (D) lösen, sodass
sich das Fernrohr frei um seine Achsen dreht. Anschließend das Fernrohr auf ein terrestrisches Ob-
jekt in mindestens 200 m Entfernung (z. B. auf den Schornstein eines Hauses) richten. Das Objekt im
Gesichtsfeld des Fernrohrs zentrieren und dabei durch das Okular (14) schauen. Die Fokussierung
mit dem Drehknopf (20) vornehmen, um ein klares Bild zu erhalten. Nach erfolgter Zentrierung die
Sperren wieder aktivieren.
• Nun durch den Sucher schauen und je nach Bedarf eine oder mehrere Rändelschrauben (19) lösen
oder andrehen, bis das Fadenkreuz des Suchers auf das mit dem Fernrohr anvisierte Objekt zentriert
ist.
Nach erfolgter Einstellung benden sich die mit dem Sucher anvisierten Objekte mittig im Gesichts-
feld des Fernrohrs.

• 18 •
Abb. 6
Abb. 7
Blick durch das Okular
des Fernrohrs
Nicht korrekt Korrekt
Blick durch den Sucher
Hinweis: Das Fernrohr zeigt ein Bild, das seitenverkehrt ist und auf dem Kopf steht. Das ist völlig normal!
Stellschraube
Sucher
Okular

• 19 •
AUSRICHTUNG AUF DEN HIMMELSPOL
Ihr Fernrohr hat den Vorteil einer parallaktischen Montierung. Mit dieser Montierung wird die Rota-
tion der Erde während der Beobachtungen kompensiert.
Für diesen zusätzlichen Komfort ist der folgende Einstellungsschritt erforderlich – die Aufstellung.
Die Objekte am Himmel scheinen um den Himmelspol zu wandern (tatsächlich bewegen sich Him-
melskörper nicht, ihre augenscheinliche Rotation wird durch die Erdrotation hervorgerufen). Die
Sterne drehen sich über einen Zeitraum von 24 Stunden in konzentrischen Kreisen einmal um den
Pol, der den Mittelpunkt dieser Kreise darstellt. Durch die Ausrichtung der Rektaszensionsachse des
Fernrohrs auf den nördlichen Himmelspol (oder den südlichen Himmelspol, wenn sich der Benutzer
auf der Südhalbkugel bendet) können die Himmelskörper verfolgt werden, indem das Fernrohr um
nur eine Achse gedreht wird – die Rektaszensionsachse!
AUFSTELLUNG
Beim Aufstellen wird die Rektaszensionsachse des Fernrohrs (A – Abb. 1) auf die Rotationsachse der
Erde ausgerichtet.
Dabei ist wie folgt vorzugehen:
1. Die Montierung durch Einstellen der Beinhöhe (horizontal) ausrichten.
2. Die Azimut-Sperre (8) der Basis (7) lösen, sodass sich das Fernrohr und seine Montierung horizon-
tal drehen können. Das Fernrohr drehen, bis die Rektaszensionsachse (A) nach Norden zeigt. Hierfür
einen Kompass verwenden oder die Position des Polarsterns bestimmen.
3. Die geograsche Breite Ihres Beobachtungsstandorts auf einer Straßenkarte, einem Atlas oder on-
line in Google Maps bestimmen. Die Montierung des Fernrohrs mithilfe der Stellschrauben (21) kip-
pen, sodass die Markierung (23) die geograsche Breite des Beobachtungsstandorts auf der Koordi-
natenscheibe (22) angibt.
Das Fernrohr ist nun aufgestellt und für die Beobachtungen korrekt auf den Himmelspol ausgerichtet.

• 20 •
Abb. 8
Abb. 9
Norden
(Polarstern)
Horizontal
Winkel der
geograschen Breite
Table of contents
Languages:
Other NATURE & DECOUVERTES Telescope manuals
Popular Telescope manuals by other brands

Celestron
Celestron origin 12099 Quick setup guide

Meade
Meade ETX-70AT Junior instruction manual

Celestron
Celestron Advanced VX 12031 instruction manual

iOptron
iOptron Maksutov-Cassegrain instruction manual

EASTCOLIGHT
EASTCOLIGHT 375 Power 50mm Wide Angle Sport user manual

Bresser
Bresser 114 operating instructions
