NAX 3001S User manual

NAX 3001S

2
A
B C
D

3
KOSIARKA SPALINOWA Z NAPĘDEM
PETROL LAWN MOWER WITH A DRIVE
BENZINRASENMÄHER MIT ANTRIEB
CORTACÉSPED DE GASOLINA AUTOPROPULSADO
TONDEUSE THERMIQUE AUTOTRACTÉE
RASAERBA A SPINTA CON MOTORE A SCOPPIO
NAX 3001S

4
Rys. 2
Rys. 1

5
Rys. 3 Rys. 4
Rys. 5A Rys. 5B
Rys. 6 Rys. 7
Rys. 8 Rys. 9

6
Rys. 10 Rys. 11
Rys. 12A Rys. 12B
Rys. 13 Rys. 14
Rys. 15

7
Rys. 16A Rys. 16B
Rys. 16C Rys. 16D
Rys. 17 Rys. 18
Rys. 19A Rys. 19B

8
Rys. 24 Rys. 25
Rys. 22 Rys. 23
Rys. 20 Rys. 21

9
Rys. 26

10
PL Polski 11 - 31
EN English 32 –52
DE German 53–75
ES Spanish 76 –97
FR French 99 –119
IT Italian 120 –143

PL 11
INSTRUKCJA ORYGINALNA, WYDANIE 1/2023
Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej
miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie
instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.
SPIS TREŚCI
Budowa kosiarki i rysunki poglądowe 4
Schematy montażowe urządzenia 9
Spis treści 11
Dane techniczne 12
Opis stron graficznych i piktogramów 12
Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem spalinowym 13
Ogólne przepisy bezpieczeństwa 13
Szczegółowe przepisy bezpieczeństwa 16
Informacja o wpływie na zdrowie substancji znajdujących się wewnątrz urządzenia 18
Informacja o wpływie na środowisko substancji znajdujących się wewnątrz urządzenia 18
Informacja o systemie zbierania zużytego sprzętu elektrycznego i elektronicznego oraz roli gospodarstwa domowego 18
Bezpieczeństwo i odpowiedzialność producenta 19
Ryzyko resztkowe 19
Zastosowanie 19
Dodatkowe informacje dla użytkownika 20
Przygotowanie do pracy 20
Budowa kosiarki spalinowej 20
Obsługa 22
Konserwacja 23
Transport 25
Przeglądy i diagnozowanie problemów 26
Gwarancja i serwis 27
Deklaracja zgodności 28
Warunki gwarancji 30
Karta gwarancyjna 31

12 PL
DANE TECHNICZNE
Model
NAX 3001S
Silnik
B&S 750EX Series DOV
Typ silnika
silnik spalinowy, jednocylindrowy, czterosuwowy, chłodzony powietrzem, DOV
Paliwo
benzyna bezołowiowa 95 Pb
Pojemność silnika
161 cc
Moc znamionowa maszyny
2,61 kW / 2900 obr./min
Maksymalny moment obrotowy
9,5 Nm / 2400 obr./min
Maksymalna prędkość obrotowa
2900 obr./min
Pojemność zbiornika paliwa
1 L
Pojemność miski olejowej
0,6 L
Obudowa
stalowa
Pojemność kosza
75 L
Szerokość koszenia
51 cm
Wysokość koszenia
25-75 mm, 6-stopniowa regulacja
Gwarantowany poziom mocy akustycznej LWA
98 dB (A)
Poziom ciśnienia akustycznego LpA
LpA=85,2 dB (A), K=3 dB (A)
Wartość drgań przenoszonych przez maszynę
i działających na kończyny górne operatora
a
hv
=8,404 m/s
2
, K=1,5m/s
2
Masa urządzenia
38 kg
Rok produkcji
2023
W SKŁAD URZĄDZENIA WCHODZĄ :
kosiarka spalinowa,
kosz,
śruby, nakrętki,
instrukcja obsługi,
karta gwarancyjna,
warunki gwarancji,
deklaracja zgodności WE.
OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW
Piktogramy strona 2.A
1. Uwaga! Niebezpieczeństwo. Zachować szczególną ostrożność.
2. Ważne! Przeczytać instrukcję oraz przestrzegać ostrzeżeń.
3. Niebezpieczeństwo zranienia przez wyrzucane przez pracującą maszynę obiekty. Zachować dystans od osób postronnych.
4. Zachować bezpieczną odległość od budynków.

PL 13
5. Nie kosić trawy na zboczach w kierunku ich pochylenia.
6. Uwaga: Odłączyć fajkę z przewodem wysokiego napięcia od świecy przed konserwacją i/lub naprawą.
7. Urządzenie należy przechowywać poza zasięgiem dzieci.
8. Zakaz pracy w deszczu.
9. Uwaga: Utrzymywać ręce i stopy z dala od ostrzy noża.
10. Nigdy nie pracować z uniesioną klapą wyrzutu do kosza. Poderwane przez ostrze kosiarki obiekty mogą być niebezpieczne.
11. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
12. Osoby postronne nie powinny znajdować się w pobliżu pracującej kosiarki.
13. Uwaga: Trzymać ręce i stopy z dala od wirujących elementów.
14. Przed rozpoczęciem czyszczenia, naprawy lub kontroli maszyny upewnić się, że ostrze i wszystkie części ruchome zatrzymały się.
15. Ryzyko pożaru lub wybuchu. Benzyna jest wysoce łatwopalna.
16. Uwaga: Gorąca powierzchnia może spowodować oparzenia.
17. Stosować okulary ochronne.
18. Stosować nauszniki ochronne.
19. Używać rękawic ochronnych.
20. Nosić obuwie ochronne.
21. Uwaga! Silnik czterosuwowy, nie mieszaj benzyny z olejem. Maszyna ma dwa oddzielne zbiorniki i króćce wlewu oleju i benzyny.
22. Ostrze obraca się przez kilka sekund po wyłączeniu kosiarki. Nie przenosić kosiarki, której ostrza nie są całkowicie zatrzymane.
23. Uwaga: Spaliny są szkodliwe dla zdrowia. Istnieje niebezpieczeństwo zatrucia lub uduszenia. Nie korzystać z urządzenia
w pomieszczeniach zamkniętych.
24. Nie wyrzucać zużytego sprzętu. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki
w celu recyklingu odpadów.
INNE OZNACZENIA NA MASZYNIE
1. Tabliczka znamionowa (strona 2.B).
Tabliczka znamionowa jest umieszczona na tylnej części obudowy kosiarki. Informacje zawarte na tabliczce są niezbędne dla ustalenia
odpowiednich części zamiennych i czynności obsługowych.
2. Gwarantowany poziom mocy akustycznej (strona 2.C).
3. Ostrzeżenia oraz inne oznaczenia (strona 2. D).
ZASADY BEZPIECZEŃSTWA DLA MASZYN I URZĄDZEŃ Z SILNIKIEM SPALINOWYM
OSTRZEŻENIE!
 Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa oraz z układami sterowniczymi i zasadami
prawidłowego użytkowania urządzenia.
 Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem
elektrycznym, pożaru i/lub poważnych obrażeń.
 Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
 Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub
psychicznej, lub osoby niemające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie
z instrukcją użytkowania sprzętu przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
 Niepozwalajobsługiwaćurządzeniadzieciom,młodzieżydolat16iosobomniezapoznanymzinstrukcjąobsługiurządzenia.
OGÓLNE PRZEPISY BEZPIECZEŃSTWA
BEZPIECZEŃSTWO W MIEJSCU PRACY
 Wmiejscupracy należyutrzymywaćporządekidobre oświetlenie.Nieporządekizłeoświetlenieprzyczynia siędo wypadków.
 Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem spalinowym. Rozproszenie
uwagi może spowodować utratę kontroli nad urządzeniem.Sprzętogrodowy należy pozostawiać z dala od osób postronnych.
 Operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożeniawystępujące wobec innych osób lub otoczenia.

14 PL
BEZPIECZEŃSTWO PODCZAS PRACY Z PALIWEM
 Silnik spalinowy jest przystosowany do pracy na benzynie lub mieszance paliwowej ( patrz rodzaj paliwa w danych technicznych
urządzenia ).
 Benzynę należy przechowywać tylko w specjalnie do tego celu przygotowanych pojemnikach (kanistrach).
 Benzynę przechowywać z dala od czynników mogących wywołać pożar np. ogniska, otwartego ognia, tam gdzie występuje
iskrzenie elektryczne, podwyższona temperatura, iskry spowodowane spawaniem lub inne źródła ciepła, które mogą
spowodować zapalenie się paliwa.
 Zbiornik paliwa należy napełniać tylko na wolnym powietrzu.
 Wyjątkowo niebezpieczne jest palenie papierosów lub używanie otwartego ognia podczas pracy urządzenia lub przy napełnianiu
zbiornika paliwa.
 Przed przystąpieniem do napełniania paliwem zbiornika zawsze należy najpierw wyłączyć i schłodzić silnik.
 Nie napełniać zbiornika powyżej dolnej krawędzi króćca wlewowego, benzyna ma dużą rozszerzalność cieplną.
 W przypadku rozlania paliwa należy niezwłocznie wytrzeć rozlaną benzynę suchą tkaniną.
 Podczas napełniania zbiornika paliwa należy zwrócić szczególną uwagę, aby nie rozlać paliwa na odzież. Nasączona benzyną
odzież może się zapalić, dlatego należy ją natychmiast zmienić.
 Po napełnieniu paliwem zbiornika urządzenia należy szczelnie dokręcić jego korek, a przed uruchomieniem silnika przenieść
kanister z paliwem do miejsca odległego o co najmniej 3 m od miejsca, gdzie dokonywane było napełnianie.
 Przed uruchomieniem silnika sprawdź szczelność całego układu paliwowego, zwłaszcza zbiornik paliwa, przewody paliwowe,
złącza, korek wlewu i okolice gaźnika. Nie uruchamiaj silnika, jeśli wykryjesz nieszczelność układu paliwowego, gdyż grozi to
pożarem.
 Urządzenie nie powinno pracować w atmosferach wybuchowych, jakie tworzą ciecze łatwopalne, gazy lub pyły. Silnik spalinowy
może wytworzyć iskry, które mogązapalić pył lub opary.
 Nie należy używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, którego nie można wyłączyć jest
niebezpieczne i musi zostać naprawione.
 Nie przechowywać urządzenia z napełnionym zbiornikiem paliwa wewnątrz pomieszczeń. Opary benzyny są łatwopalne
i niebezpieczne dla zdrowia.
UWAGA!
 Należy unikać wdychania oparów benzyny i spalin. Benzyna, opary benzyny oraz spaliny mogą być przyczyną zatrucia.
 Nie uruchamiaj kosiarki w pomieszczeniach zamkniętych lub słabo przewietrzanych. W przypadku bólu głowy, mdłości,
zaburzeń słyszenia lub widzenia natychmiast przerwij pracę .
BEZPIECZEŃSTWO OSOBISTE
 Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas pracy ze sprzętem. Nie należy używać
sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy może
spowodować poważne osobiste obrażenia.
 Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach
wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy
obrażenia osobiste.
 Przed uruchomieniem sprzętu należy usunąć wszystkie przedmioty oraz klucze. Pozostawienie klucza w obracającej się części
roboczej maszyny może spowodować osobiste obrażenia.
 Podczas pracy urządzeniem należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach
nieprzewidywalnych.
 Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie
i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części
ruchome.
 W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad
narzędziem niesie ryzyko uszkodzenia ciała.
 Nie należy używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, którego nie można wyłączyć jest

PL 15
niebezpieczne i musi zostać naprawione.
UWAGA! Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających
i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.
UŻYTKOWANIE I TROSKA O SPRZĘT
 Nie należy urządzenia przeciążać. Należy stosować urządzenie o mocy odpowiedniej do wykonywanej pracy. Odpowiednio
dobrany sprzęt umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie został zaprojektowany.
 Nieużywany sprzęt należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać na używanie sprzętu osobom
niezaznajomionym z urządzeniem lub niniejszą instrukcją. Urządzenia i sprzęt o napędzie spalinowym są niebezpieczne
w rękach nieprzeszkolonych użytkowników .
 Urządzenia o napędzie spalinowym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części
ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę urządzenia. Jeżeli stwierdzi się
uszkodzenia, należy sprzęt przed użyciem naprawić. Przyczyną wielu wypadków jest nieprawidłowy sposób naprawy i/lub
konserwacji sprzętu.
 Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe
tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
 Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC oraz u autoryzowanych dealerów.
 Urządzenie o napędzie spalinowym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc
pod uwagę warunki i rodzaj pracy do wykonania. Używanie urządzenia w sposób, do jakiego nie jest przewidziane, może być
niebezpieczne.
OBSŁUGA I EKSPLOATACJA NARZĘDZI WYPOSAŻONYCH W AKUMULATOR
 Przed włożeniem akumulatorów do narzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”.
Wkładanie akumulatorów do urządzenia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych
urazów ciała.
 Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może
być przyczyną pożaru.
 Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną
poważnych obrażeń ciała lub pożaru.
 W czasie, gdy urządzenie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od
metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora.
Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
 W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli
przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy
niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
 Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich
jak łazienki czy piwnice.
UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń
w suchym środowisku. Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.
NAPRAWA
 Przed wykonaniem każdej regulacji, wymiany części lub magazynowaniem należy zdjąć przewód ze świecy zapłonowej. Takie
zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu.
 Naprawę należy zlecać osobie wykwalifikowanej, wykorzystując wyłącznie oryginalne części zamienne. Zapewni to dalszą
bezpieczną pracę urządzenia. Zalecane jest zlecenie każdej czynności serwisowej autoryzowanemu serwisowi firmy NAC.
UWAGA! Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowanie, zwłaszcza torbę
foliową należy przechowywać w miejscach niedostępnych dla dzieci.

16 PL
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA KOSIAREK
OSTRZEŻENIE
 Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
 Można korzystać tylko z kosiarki w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować
się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.
 Przed każdym uruchomieniem należy sprawdzić, czy:
 urządzenie jest zmontowane zgodnie z instrukcją ;
 narzędzie tnące i cały zespół tnący (nóż kosiarki, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie
technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
 urządzenia zabezpieczające (np. osłona wyrzutu, obudowa, uchwyt kierujący, dźwignia hamulca silnika) są w dobrym stanie
technicznym i prawidłowo działają;
 kosz na trawę jest nieuszkodzony i prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę.
 Nie wolno włączać kosiarki, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpieczny ch wibracji!
 Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza
prawdopodobieństwo zakleszczenia i ułatwia obsługę.
 Przed regulacją, czyszczeniem, konserwacją należy wyłączyć urządzenie i zdjąć przewód wysokiego napięcia ze świecy
zapłonowej,
 Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
 Nie uruchamiaj uszkodzonej kosiarki.
 Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
 Nie podnoś ani nie przenoś urządzenia z włączonym silnikiem.
 Wyłącz kosiarkę i zdejmij przewód wysokiego napięcia ze świecy zapłonowej, gdy:
 pozostawiasz sprzęt bez dozoru,
 przed regulacją blokady,
 przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
 po uderzeniu obcym przedmiotem,
 przed czyszczeniem wylotu,
 w przypadku powstania nadmiernych drgań.
PRZYGOTOWANIE
 Podczas koszenia zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia bez obuwia lub w sandałach.
 Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce
przedmioty.
 W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem
urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
 Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone
noże i śruby parami, w celu zachowania wyważenia.
 W przypadku urządzeń wielonożowych zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.
OSTRZENIE NOŻA
 Aby zapewnić kosiarce optymalne warunki pracy, nóż maszyny powinien być naostrzony. Ta prosta z pozoru czynność musi być
wykonana ze szczególną starannością. Wymaga to dużej wiedzy technicznej i niezbędnego sprzętu serwisowego. Producent nie
odpowiada za wszelkie uszkodzenia kosiarki związane ze źle przeprowadzoną czynnością ostrzenia noża. Zalecany kąt to 30°.
 Bezpiecznie jest zlecić ostrzenie noża autoryzowanemu serwisowi firmy NAC.
 Przed przystąpieniem do ostrzenia kosiarkę należy wyłączyć, poczekać na schłodzenie się silnika, zdjąć przewód wysokiego
napięcia ze świecy zapłonowej, ewentualnie wymontować akumulator i odkręcić nóż.
 Nóż można ostrzyć ręcznie, przy pomocy osełki lub odpowiedniego pilnika do metalu, preferowane jest ostrzenie profesjonalną
ostrzałką, cały czas mając na uwadze fakt, że ostrze może ulec przegrzaniu, tym samym nie będzie nadawać się do pracy.

PL 17
Zalecane jest używanie ciekłego chłodziwa do obróbki metalu, dopuszczalne jest użycie wody cały czas mając na uwadze fakt,
że nie wszystkie maszyny ostrzące mogą pracować w strumieniu chłodziwa. Zabarwienie powierzchni ostrza na kolor niebieski
świadczy o uszkodzeniu noża, którego nie należy już używać.
 Po każdym ostrzeniu noża należy bezwzględnie go wyważyć. Jeżeli użytkownik nie dysponuje wyważarką i odpowiednią
wiedzą, konieczne jest oddanie noża do specjalistycznego serwisu w celu wyważenia. Praca z niewyważonym nożem powoduje
powstanie nadmiernych wibracji i w konsekwencji może spowodować poluzowanie połączeń śrubowych całego urządzenia, ze
śrubą mocowania noża włącznie, co może być niebezpieczne dla zdrowia i życia użytkownika.
UŻYTKOWANIE
 Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
 Nie koś podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
 Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
 Chodź, nigdy nie biegaj. Pamiętaj by zachować pewną, bezpieczną pozycję.
 Kosiarkami wirnikowymi koś w poprzek zbocza, nigdy w górę lub w dół.
 Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.
 Nie koś na nadmiernie pochylonych zboczach.
 Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu urządzenia do siebie.
 Wyłącz urządzenie, jeśli ma być przechylane lub podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest
transportowane do miejsca koszenia i z powrotem.
 Przed transportem kosiarki należy schłodzić silnik, spuścić paliwo i olej.
 Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez elementów zabezpieczających, np. dołączonych osłon
i/lub pojemników na trawę.
 Uruchamiaj silnik zgodnie z instrukcją, zwracając uwagę czy stopy są z dala od noży.
 Nie uruchamiaj kosiarki, gdy jest ona przechylona, chyba że jest to niezbędne w celu uruchomienia w wysokiej trawie. W tym
przypadku należy, naciskając na uchwyt, unieść przednią część urządzenia, ale tylko na tyle, na ile jest to niezbędnie konieczne,
po czym powoli opuścić kosiarkę na podłoże. Należy zwrócić uwagę, by podczas całej operacji obie dłonie pewnie trzymały
uchwyt.
Uwaga! Silniki B&S nie mogą pracować na pochyłości powyżej 15 º .
 Nie trzymaj rąk i stóp w pobliżu obracających się części. W przypadku kosiarek wirnikowych pilnuj, aby otwór wyrzutowy przez
cały czas nie był zapchany.
 Podczas uruchamiania kosiarki z napędem nie przyciągaj dźwigni uruchamiającej napęd.
KONSERWACJA I PRZECHOWYWANIE
Ostrzeżenie
 Przed przystąpieniem do czynności związanych z naprawą lub konserwacją upewnij się, że kosiarka ma zdjęty przewód
wysokiego napięcia ze świecy zapłonowej i w pobliżu nie ma dzieci i osób trzecich.
 Pamiętaj o tym, że w zbiorniku maszyny może znajdować się paliwo. Zasady bezpieczeństwa dotyczące postępowania z paliwem
zostały opisane w niniejszej instrukcji w części: „Bezpieczeństwo obchodzenia się z paliwem”.
 Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało.
Sprawdzaj często pojemnik na trawę, czy nie jest zużyty bądź uszkodzony.
Upewnij się, czy są stosowane noże właściwego typu.
Po zakończeniu pracy należy kosiarkę wyczyścić. Zbiornik paliwa musi być opróżniony. Należy położyć kosiarkę na rękojeść
(świeca zapłonowa w górze). Przy pomocy szczotki wyczyść wewnętrzną część obudowy kosiarki z resztek trawy i pyłu i ewentualnie
zabezpiecz metalowe elementy środkami antykorozyjnymi. Całą kosiarkę możesz czyścić wilgotną szmatką i ewentualnie
zabezpieczyć pastą do powłok lakierniczych.
Kosiarkę należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu. Sprawdź, czy kosz na trawę

18 PL
jest opróżniony i porządnie wyczyszczony. Gnijąca trawa może uszkodzić kosz.
Należy przechowywać tylko sprawną kosiarkę, jeżeli zachodzi taka potrzeba, to przez składowaniem należy usunąć usterki.
Jeżeli kosiarka jest wyposażona w akumulator trzeba pamiętać, że optymalne warunki przechowywania dla akumulatora to temperatura
od 10 do 21°C, niska wilgotność powietrza, akumulator naładowany w 50%.
W RAZIE WYPADKU LUB AWARII
W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja).
W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu uniknięcia awarii.
INFORMACJA O WPŁYWIE NA ZDROWIE SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ
URZĄDZENIA
W urządzeniu znajduje się niewielka ilość smaru i/lub oleju, a więc substancja potencjalnie niebezpieczna dla zdrowia.
Przy kontakcie mieszaniny z oczami może wystąpić niewielkiego stopnia podrażnienie oczu (zaczerwienienie spojówek). Zaleca się
spłukanie substancji ciepłą wodą.
Kontakt ze skórą może czasami spowodować zaczerwienienie, podrażnienie i wysuszenie skóry szczególnie podczas długotrwałego
kontaktu. Zaleca się zmycie substancji ciepłą wodą.
Połknięcie smaru może spowodować objawy podrażnienia błon śluzowych przewodu pokarmowego (nudności, wymioty, biegunka, bóle
brzucha).
Wskazania dotyczące wszelkiej natychmiastowej pomocy lekarskiej i szczególnego postępowania z poszkodowanym: decyzję o sposobie
postępowania ratunkowego podejmuje lekarz po dokładnej ocenie stanu poszkodowanego. Leczenie objawowe.
INFORMACJA O WPŁYWIE NA ŚRODOWISKO SUBSTANCJI ZNAJDUJĄCYCH SIĘ
WEWNĄTRZ URZĄDZENIA
Substancje i części składowe urządzenia mogą być niebezpieczne dla środowiska.
INFORMACJA O SYSTEMIE ZBIERANIA ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO
I ELEKTRONICZNEGO ORAZ ROLI GOSPODARSTWA DOMOWEGO
1. Każdy Klient może zostawić zużyty sprzęt w sklepie, w którym zakupił nowe urządzenie, ponieważ sklep ma obowiązek nieodpłatnego
przyjęcia starego sprzętu, jeśli zostanie w nim zakupiony nowy sprzęt tego samego rodzaju i pełniący tą samą funkcję.
2. Każdy Klient może oddać zużyty sprzęt elektryczny i elektroniczny w miejscu dostawy.
W świetle obowiązujących przepisów dystrybutor, dostarczając nabywcy (Klientowi) sprzęt przeznaczony dla gospodarstw domowych,
zobowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych w miejscu dostawy tego
sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt dostarczony.
3. Każdy Klient może zostawić zużyty sprzęt w dużym markecie bez konieczności kupowania nowego.
Zgodnie z obowiązującymi przepisami sklepy o powierzchni sprzedaży sprzętu przeznaczonego dla gospodarstw domowych
wynoszącej min. 400 m2, są zobowiązane do nieodpłatnego przyjęcia w tej jednostce lub w jej bezpośredniej bliskości zużytego sprzętu
pochodzącego z gospodarstw domowych, którego żaden z zewnętrznych wymiarów nie przekracza 25 cm, bez konieczności zakupu
nowego sprzętu przeznaczonego dla gospodarstw domowych.
4. Każdy Klient może odnieść zużyty sprzęt do punktu zbierania. Informację o najbliższej lokalizacji znajdziecie Państwo na gminnej
stronie internetowej lub tablicy ogłoszeń Urzędu Miasta.
5. Jeżeli zdecydują się Państwo na naprawę sprzętu w punkcie serwisowym i naprawa sprzętu jest nieopłacalna lub niemożliwa ze
względów technicznych, serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia.

PL 19
6. Gospodarstwo domowe spełnia bardzo ważną rolę w przyczynianiu się do ponownego użycia i odzysku zużytego sprzętu. Odpowiednie
postępowanie ze zużytym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego oraz ludzkiego
zdrowia.
Zebrany w powyższy sposób sprzęt trafia do specjalistycznych zakładów przetwarzania, gdzie w pierwszej kolejności zostaną usunięte
z niego składniki niebezpieczne. Pozostałe elementy zostaną poddane procesom odzysku i recyklingu. Każde urządzenie zasilane
prądem lub bateriami powinno być oznakowane symbolem przekreślonego kosza:
Symbol przekreślonego kosza na śmieci umieszczony na sprzęcie, opakowaniu lub dokumentach
do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu
właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do
obrotu po dniu 13 sierpnia 2005 r.
Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami!
Grożą za to kary pieniężne.
Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym konsekwencjom dla
środowiska naturalnego i ludzkiego zdrowia.
Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce uzyskane
z przetwarzania sprzętu.
BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA
Każde użycie kosiarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za
uszkodzenia i szkody wynikające z takiego postępowania.
Poprawne użytkowanie kosiarki obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji,
składowania i napraw.
W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń, muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny
i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.
RYZYKO RESZTKOWE
Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka
podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:
 użytkowanie urządzenia przez dzieci,
 używanie urządzenia do innych celów niż opisane w instrukcji obsługi,
 gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
 używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
 używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
 używanieurządzenia zuszkodzonymi osłonamilubobudowąorazbezwłaściwiezamontowanychurządzeńzabezpieczających.
Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.
Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.
ZASTOSOWANIE
Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej
instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.
Maszyny nie należy stosować między innymi do:
 zbierania liści czy oczyszczania terenu z suchych roślin,
 wyrównywania kretowisk,
 przycinania krzewów,

20 PL
 rozdrabniania gałęzi.
DODATKOWE INFORMACJE DLA UŻYTKOWNIKA
Przeprowadzenie prac związanych z konserwacją i regulacją przed rozpoczęciem lub po zakończeniu sezonu może stanowić problem
nawet dla zaawansowanych użytkowników. Wychodząc naprzeciw tym potrzebom marka NAX pragnie zaproponować Państwu odpłatną
usługę polegającą na przygotowaniu maszyny do przechowywania i/lub pracy. W zakres tej usługi wchodzić może: wymiana świecy,
czyszczenie, konserwacja, wymiana oleju, wymiana filtra i nasmarowanie elementów ruchomych, naostrzenie i wyważenie noża oraz inne
prace związane z regulacją i konserwacją sprzętu. Zapewni to długotrwałą i niezawodną pracę oraz da pewność, że maszyna jest
bezpieczna.
PRZYGOTOWANIE DO PRACY
Kosiarka dostarczona jest przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po zapoznaniu się
z instrukcją obsługi oraz rysunkami montażowymi, złożenie kosiarki nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne
elementy do montażu znajdują się w opakowaniu. Ta instrukcja obsługi odnosi się do różnych modeli kosiarek. Omawiana kosiarka może
różnić się od nabytej. Czytaj te fragmenty, które odnoszą się do modelu urządzenia, które posiadasz.
BUDOWA KOSIARKI SPALINOWEJ

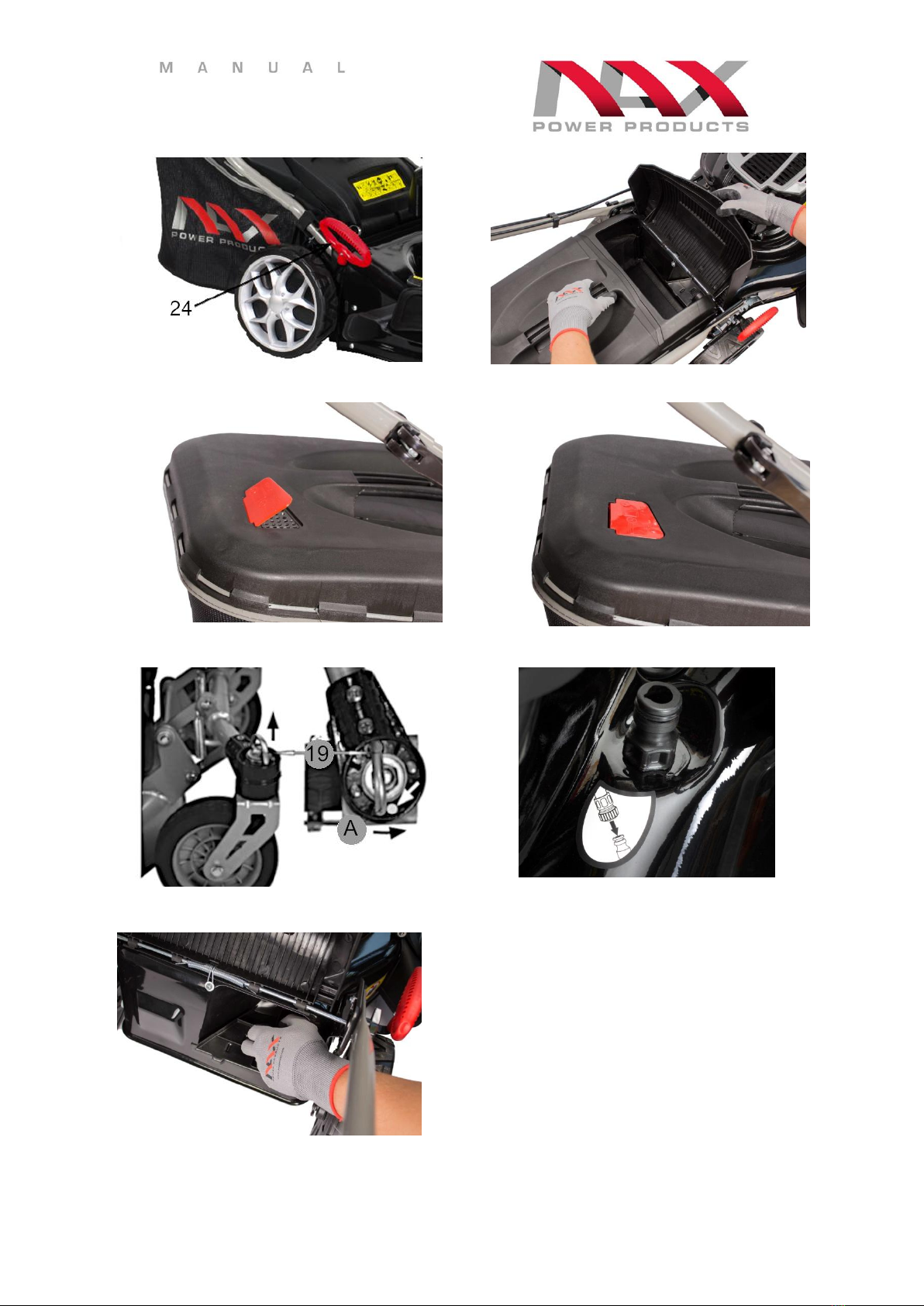

Rysunki poglądowe znajdują się na str. 4, Rys. 1-2
1 Rękojeść
2 Dźwignia hamulca silnika
3 Dźwignia napędu z linką
4 Dźwignia zaciskowa
5 Uchwyt rozrusznika z linką
6 Punkt mocowania linki rozrusznika
7 Kosz
8 Koło tylne
9 Nakrętka połączenia rękojeści z obudową
10 Przyłącze systemu mycia wodą
11 Koło przednie
12 Pokrywa filtra powietrza
13 Silnik
14 Korek wlewu paliwa
15 Korek wlewu oleju
16 Tłumik
17 Fajka świecy zapłonowej
18 Klapa wyrzutu bocznego
19 Dźwignia blokady koła
20 Osłona wyrzutu bocznego
21 Wskaźnik napełnienia kosza
22 Regulacja linki
23 Osłona kosza wyrzutu trawy
24 Dźwignia regulacji wysokości koszenia
25 Grzebień boczny do układania trawy
26 Dźwignia sterowania przepustnicą (jeśli jest na wyposażeniu)
