Nexxt NSA-BPH1CHR-VP User manual

Especificaciones
Aplicaciones
Dispositivos
Transmisión
Frecuencia
Tipo de alimentación
Corriente máxima
Tensión máxima de entrada
Atenuación
Rechazo de modo común
(CMRR)
Distancia máxima
Cable - UTP
Cable - BNC
Conectores
Cubierta
Color
Indicadores visuales
Longitud del cable
Dimensiones del producto
Peso del producto
Información adicional
Garantía
Certificados
NSA-BPH1CHR-VP
Cámaras de seguridad y equipos de
videovigilancia por CCTV
Cámaras, grabadoras digitales, monitores,
conmutadores, secuenciadores, multiplexores y
diversos equipos de CCTV
Video y alimentación
Vídeo: CC a 70MHz
Fuentes de 12V - 36V de CC
1A
1,1Vpp (BNC)
0,5dB
60dB
De pasivo a pasivo: 300m
Cable de par trenzado de cobre sólido pulido,
calibre 24 (AWG) o superior
Impedancia: 100Ω a 1MHz
Capacitancia máxima: 19pF/ft
Minicable coaxial RG59/U
Impedancia: 75Ω a 1MHz
Se permite 25ft como máximo de cable coaxial
por enlace de transmisión
Conector RJ-45
BNC macho
Alimentación - macho
Alimentación - hembra
Material termoplástico (retardador de llama)
Negro
Indicador LED verde/amarillo
127mm
64x36x23mm
0,1kg, el par
Un año
FCC (Comisión Federal de Comunicaciones) Model: NSA-BPH1CHR-VP
HD-passive
balun with power, via twisted pairs

English
Quick Installation Guide
1. Introduction
2. Main features
• Full motion HD CCTV video transmission
• For use with HD analog cameras up to 70MHz
• 984ft when used with a passive transceiver
• RJ-45 jack
• Supports 12VDC - 36VDC power supplies
• NTSC, PAL, and SECAM video format compatible
• 60dB crosstalk and noise immunity
• Compact size for easy installation
• Surge and lightning protection
• Male BNC connector
• LED status indicators
•
•
•
•
Use Unshielded Twisted Pair (UTP) wires (24 AWG
or better).
Do not use untwisted wires since it may result in
interference and noisy picture.
Do not use shielded twisted pair wires as they may
cause impedance mismatch.
Verify that each video signal uses conductors from
the same twisted pair.
Upon opening the package, make sure all the items listed
below are included:
• RJ-45 video balun with power 1 pair
• Quick installation guide
3. Package contents
4. Preliminary steps
Proper installation is critical to ensure maximum
performance. Before getting started, please follow
the recommendations below:
Nexxt Solutions HD CCTV passive video balun
allows traditional coaxial BNC cable installations to
be replaced with twisted pair wires, such as Cat5
or other forms of UTP cables. This is a more cost
effective structured cabling technique to wire
security cameras and overall surveillance solutions.
The use of UTP wire allows for longer and easier
cable runs for far less money. Passive full motion
HD CCTV video transmission can be easily accom-
plished up to 1100ft and up to 5000ft with the use
of an active receiver. The use of RJ-45 jacks makes
installations quick and efficient through the use of
UTP cable. Nexxt Solution HD baluns are sold as a
pair.

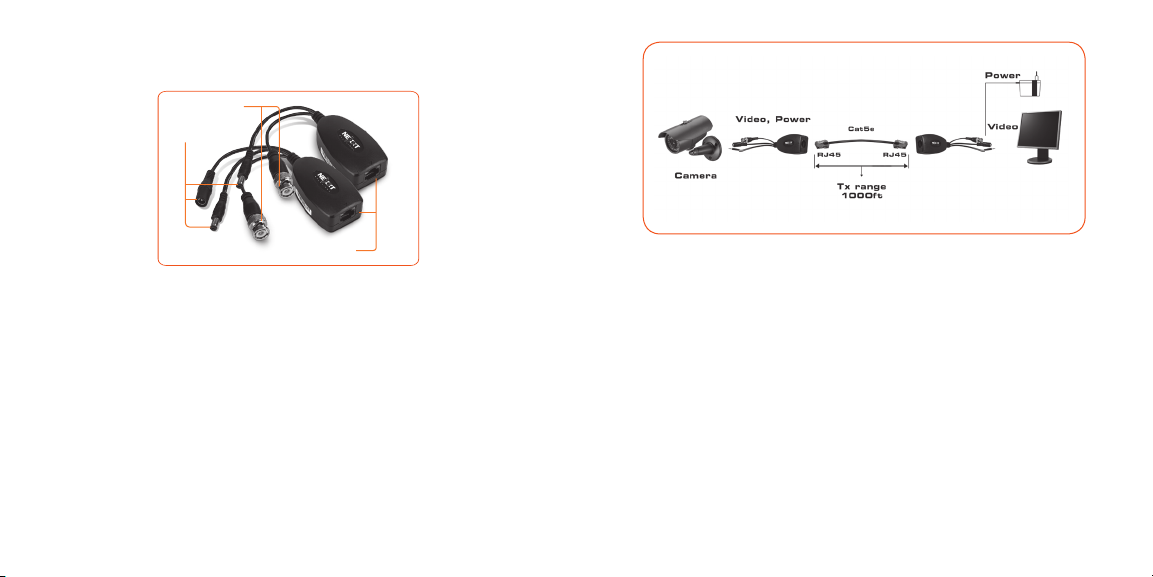

5. Product diagram
6. Connection diagram
7. RJ45 connectors
Caution
Exceptionally compact in size,thisvideo balun is designed to
deliver quality video,and power signals over longer distances.
This device can be used in pairs or with yourvideo transceiver,
and it is quick and easy to install.
Please refer to the figure below for a typical configuration layout.
The balun features a RJ45 socket supporting a sin-
gle video channel.
The wire arrangement of the RJ45 plug should con-
form to the EIA/TIA568A or 568B standard.
Do not connect this device to any power source
other than what is specified.
Do not handle the unit with wet hands.
The unit is intended for indoor use only.
Never modify, disassemble, or try to repair the unit.
•
•
−
−
−
−
Power
connector
RJ45
BNC video

Español
Guía de Instalación Rápida
1. Introducción
2. Características principales
•
•
•
•
Transmisión integral de video en alta definición
por CCTV
Para cámaras analógicas de alta definición de hasta
70MHz
• Alcance de hasta 300m cuando se utiliza con un
transceptor pasivo
Conector RJ-45
Compatible con fuentes de alimentación de 12V
a 36V de CC
Specifications
Applications
Devices
Transmission
Frequency
Supported power
Max current
Maximum input
Attenuation
Common mode rejection
(CMRR)
Max distance
Cable - UTP
Cable - BNC
Connectors
Housing
Color
Visual indicator
Cord length
Product dimensions
Product weight
Additional information
Warranty
Certifications
NSA-BPH1CHR-VP
CCTV security and surveillance equipment
Cameras, DVR, monitors, switches, sequencers,
multiplexers and other CCTV equipment
Video, and power
Video: DC to 70MHz
12VDC-36VDC supplies
1.5A
1.1Vpp (BNC)
0.5dB
60dB
Passive-passive: 984ft
24AWG or higher solid copper twisted pair wire
Impedance: 100Ω at 1MHz
Max capacitance: 19pF/ft
RG59/U mini coaxial cable
Impedance: 75Ω at 1MHz
Max 25ft of coaxial cable allowed per end to end link
RJ-45 jack
BNC male
Power - male
Power - female
ABS Plastic (fire-retardant)
Black
Green/Yellow LED
5in
2.5x1.4x0.9in
0.22lb, pair
One year
FCC
El balún con alimentación para vídeo de alta definición
por CCTV de Nexxt Solutions permite reemplazar las
instalaciones de cable BNC coaxiales tradicionales con
las de par trenzado, tales como el de Cat5 u otros
tipos de cable UTP. Ésta es una técnica más económica
de cableado estructurado diseñada para conectar
cámaras de seguridad y la amplia mayoría de soluciones
de CCTV. El uso del cable UTP no sólo permite aumen-
tar fácilmente la distancia del recorrido, sino que
además resulta mucho más económico. La transmisión
integral de vídeo HD por CCTV cubre una distancia de
hasta 300m mediante transceptor pasivo y de 1524m
con el uso de un receptor activo. Los conectores
RJ-45 garantizan la conexión fácil y efectiva en su
instalación a través del cable UTP. Los balunes de alta
definición de Nexxt Solutions se venden en pares.

• Compatible con sistemas de vídeo NTSC, PAL
y SECAM
•
•
•
•
•
•
Utilice cable de par trenzado sin blindar (UTP) (calibre
24 AWG o superior).
No use cables sin trenzar puesto que podrían causar
interferencia o ruido aleatorio en la imagen.
No utilice cables de par trenzado blindado, ya que po-
drían ocasionar la desadaptación de impedancias.
Verifique que cada señal de vídeo utilice conductores
provenientes del mismo par trenzado.
Balún pasivo RJ-45 para video,
con alimentación
1 par
Guía de instalación rápida
Al abrir el empaque, verifique que hayan sido incluidos
los artículos mencionados en la lista a continuación:
3. Contenido del empaque
4. Información preliminar
La correcta instalación es vital para garantizar el óptimo
funcionamiento de la unidad. Antes de comenzar, haga el
favor de leer las recomendaciones a continuación:
5. Diagrama del producto
6. Diagrama de conexión
•
•
•
•
•
Inmunidad ala diafonía y al ruido de 60dB
Diseño compacto para una instalación fácil
Protección contra sobretensiones y descargas eléctricas
Conector BNC macho
Luces LED indicadoras de estado
De tamaño sumamente compacto, estebalún monoca-
nal está diseñado para transmitir entre puntos más
distantes energía y señales de video de alta calidad.
Este dispositivo puedeserutilizado en pares o con un
transceptordevídeo, el cual se puede instalar con toda
facilidad en sólo minutos.
Refiérase a la ilustración a continuación para ver un
esquema de configuración típico.
Corrector de
corriente
RJ45
Video BNC

7. Conectores RJ45
Transmisión de vídeo por cable UTP,
de pasivo a pasivo
El balún consta de un conector RJ45 para la trans-
misión de video por un solo canal.
El cableado del módulo RJ45 debe realizarse de
acuerdo con la norma EIA/TIA568A ó 568B.
•
•
Precaución
No conecte el dispositivo a ninguna fuente de
corriente distinta a la especificada.
No manipule la unidad con las manos mojadas.
La unidad es para uso en interior únicamente.
Nunca intente modificar, desarmar ni reparar
la unidad.
−
−
−
−
