Nexxt ARN04904U2 User manual

Model: ARN04904U2
Nebula1200-AC
DUAL BAND AC WIRELESS ROUTER
WARRANTY
Must register at:
nexxtsolutions.com/warranty
YEAR
*
*
SPEEDS
1200
Mbps
WIRELESS
COMBINED
ULTIMATE RANGE
Versión 11-16-2016

Rear panel
1. Preliminary steps
2. Product layout
Thank you for purchasing the new Nebula 1200-AC dual band router
from Nexxt Solutions™. If any of the following items are mismatched,
missing or damaged, please contact the store from whom you
purchased the unit for immediate replacement.
This advanced network device works as wireless router, universal
repeater and WISP client. Before setting up the router, you must verify
that you have high-speed internet access available. The most widely
used connection nowadays is broadband DSL or Cable. The description
used in this guide is based on that type of connection.
LED indicators on the front panel provide information about network
activity, the connection and link status of the ports in real time. They
also facilitate activity monitoring and troubleshooting the performance
of the device.
• Dual band AC wireless router
• Power adapter 110/220V
• Network cable
• User guide
LED
indicator
SYS
2.4G
5G
WAN/1/2/3
WPS
Description
The system is working properly
The device is actively sending or transmitting data
wirelessly over the 5GHz band
The 2.4GHz wireless connection is enabled
The device is actively sending or transmitting data
wirelessly over the 2.4GHz band
The 5GHz wireless connection is enabled
The device is actively sending or transmitting
packets over that port
The 5GHz connection is disabled
The 2.4GHz connection is disabled
An ethernet cable is connected in this port
No ethernet connection is detected on this port
The router is performing WPS authentication
on a client device
After a client device is successfully added to the
network via WPS, this LED stays illuminated for
about 2 ~ 5 minutes, before turning off completely.
Status
Blinking
Off
Blinking
Solid
Blinking
Solid
Blinking
Off
Solid
Off
Blinking
Solid
Off
WPS is disabled
WPS set up failed
Or, the LED is extinguished after a wireless
device has been successfully added to the
network via WPS
English
USER GUIDE
SYS 2.4G 5G WAN 1 2 3 WPS
3/IPTV 2 1 WAN POWER WIFI RST/WPS
2 3 4 5 6 7
1

Antennas: Four 5dBi omnidirectional antennas.
3/IPTV: This IPTV port can be used for connecting an Internet
Protocol TV receiver, and as a LAN port, when the IPTV feature is
not enabled.
LAN ports (2/1): Connect your local laptop or desktop computers
in your network to any of these RJ45 ethernet ports.
WAN: This RJ45 port is where you will connect the DSL/cable
modem or ethernet line from your ISP.
Power DC-IN: Connect the supplied power adapter to this jack.
Wi-Fi: Use this button to enable and disable the wireless function.
Reset/WPS:
Press and hold this button for about 8 seconds until all LEDs light
up once, and then release it to restore the device to its factory
default values.
Press and hold for a second to use the WPS feature (if enabled).
To successfully establish a WPS link, within the first 2 minutes the
wireless client’s WPS feature must be enabled.
First determine the optimum location for the router. The best place
is usually at the center of your wireless network with the antennas in
the upright position.
Then, connect the modem to the internet port of the router using
the supplied ethernet cable.
Connect your PC to the router if using a wired connection.
Insert one end of the supplied power adapter to the AC input jack
located on the rear panel of the router, before plugging the other
end to a standard electrical wall outlet.
3. Hardware installation
Open a web browser to access the main web interface. Type
nexxtwifi.com or 192.168.0.1 in the address bar and press Enter
on the keyboard.
The Quick setup wizard will come up to assist you in completing the
internet settings. Click on Start to initiate the process.
4. Router configuration
1.
2.
3.
4.
5.
6.
7.
1.
2.
3.
4.
1.
2.
Select your connection type and click on Next. For the purposes of
this guide, the DHCP option was selected.
3.
In this screen, you can set up the Transmit power, SSID and
Password. Once you finished configuring these settings, click on
Next to continue.
4.
1
4
2
3

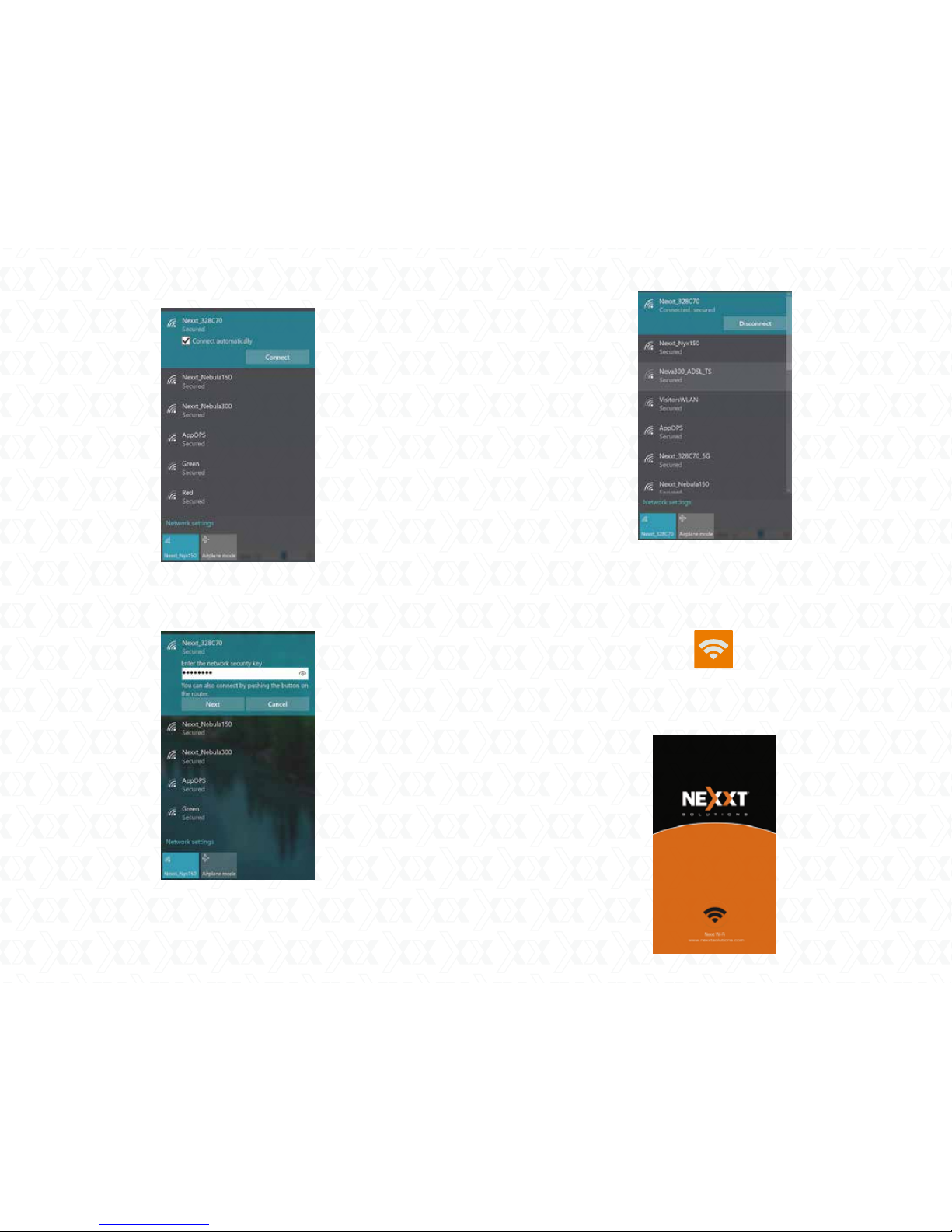

To connect to the router wirelessly, click on the wireless icon on
your taskbar.
5. Connecting to Wi-Fi using Windows 10
1.
Proceed to select the Wireless network followed by Connect. By
default, the wireless SSID is Nexxt_XXXXXX (whereby “x“ represents
the last digits of the MAC address).
2.
Once done, the message stating that the setup is complete will be
displayed. To configure additional settings, the user can click on the
Advanced option, as illustrated below.
5.
The next time you access the web interface through nexxtwifi.com
or 192.168.0.1, the default Login screen will be displayed. The
default user name and password is admin.
6.
Enter the user defined or preassigned password, if any, and click on
Next to continue.
3.

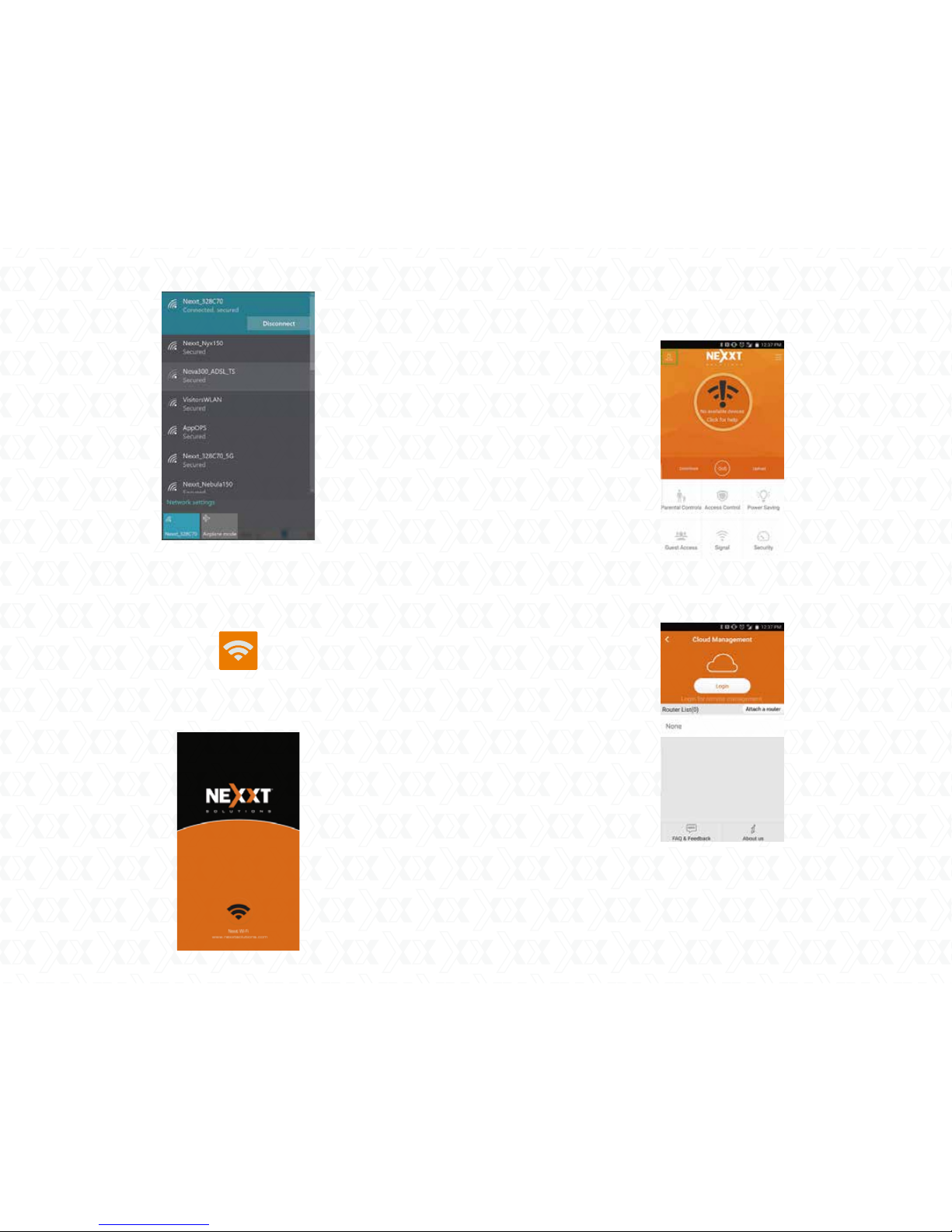

If connection is successfully established, the Connected message
will come up on the screen.
4.

Search and install the Nexxt Wi-Fi app from the Apple or Google app
store.
6. How to setup and use the Nexxt Wi-Fi app for
the AC wireless router
1.
For this guide, we will be using a phone based on an Android
platform.
Open the Nexxt Wi-Fi app.
2.
3.

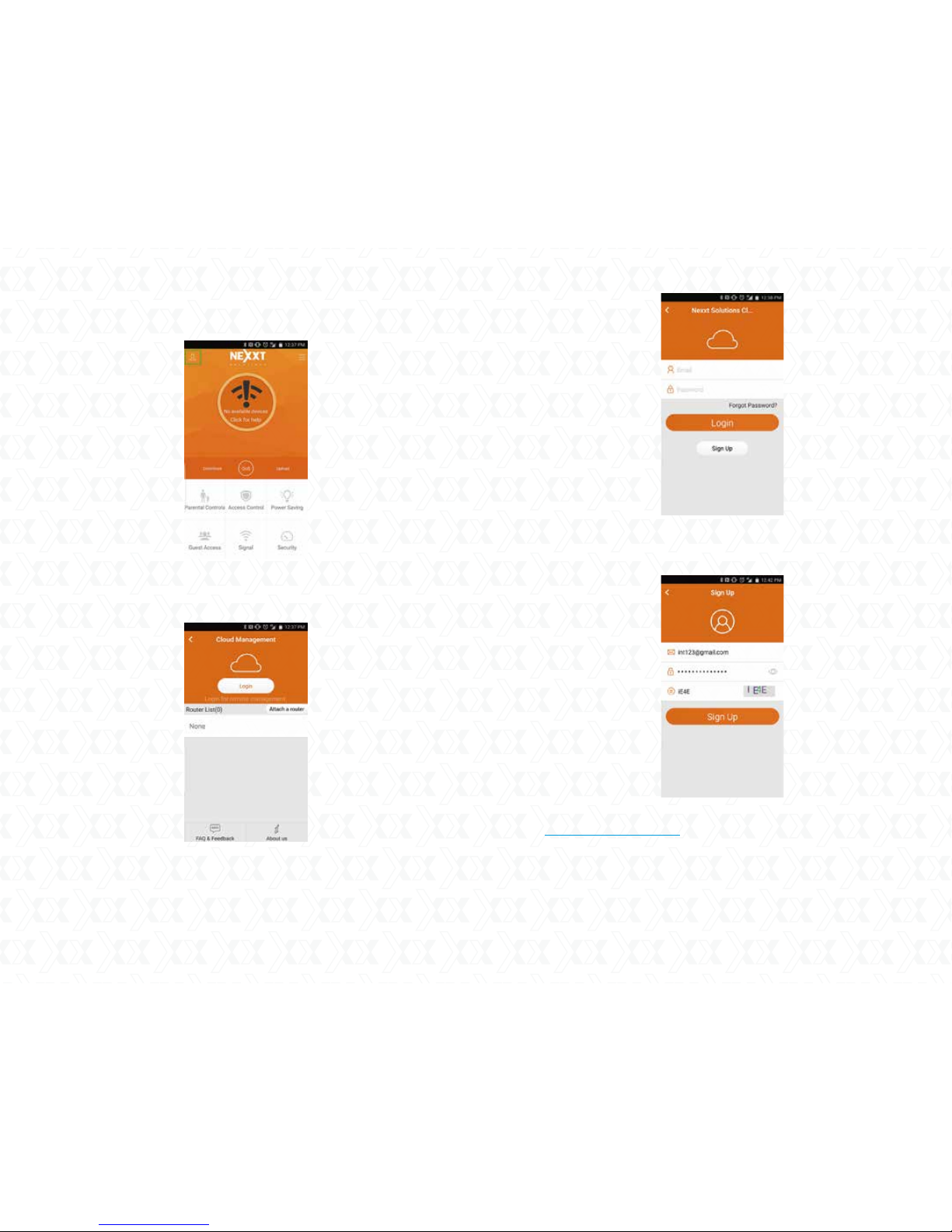

In order to access your router from a remote location you will have
to register an account. Click on the option on the left hand corner
(person icon).
4.
Click on Login.5.
Then click on Sign Up.6.

Enter the email address you wish to register, and assign a password.
Type in the verification code displayed, and click on Sign Up.
7. You will now need to log into the Nebula 1200-AC web user interface
from a PC. Once logged in, go to Advanced Settings and click on
Nexxt App.
10.
Click on the Nexxt App option to enable the feature.11.
Now type in the email address you used on the app in the Account
field. Click on Save when done.
12.
A verification email from [email protected] will be sent. Once
you receive the email, click on the confirmation link.
Your account is now active. Type in your email address and password,
followed by Login.
8.
9.

Go back to the app and pull down from the middle of the screen.
This will refresh your account and it will show your AC wireless router
on the screen. From the device list, tap on your router.
You will be able to make changes to your AC wireless router
anywhere in the world, at any time.
13.
14.
From the Administration menu (upper right-hand corner option),
you can do the following:
16.
The Nexxt Wi-Fi app provides the following features:
·Current download and upload speeds being used.
· QoS option to manage bandwidth control.
· Parental controls: Allows you to setup when each person can go
online and for how long you want. You can restrict what websites
they can and cannot go to.
· Access control: You can turn off/on notification of when anyone
logs on/off the router. You can also allow that person to use the
AC router or add them to the blacklist so they can’t use it at all.
· Power saving: You can turn off/on the LED on the router. Set a
schedule for when the WiFi will be off/on. Also Wake Up the router
if you have Sleeping Mode on.
· Guest access: Turn off/on the Guest Network.
· Signal: One Touch Optimization and change the Signal Strength.
15.
·Security: Starts a security checkup. Ensures your Nexxt AC
wireless router is protected.
·You can change the Wi-Fi name and password. Turn off 2.4GHz or
5GHz Wi-Fi. Hide the Wi-Fi names of either 2.4GHz or 5GHz band.
·Login password: Changes the Login Password of the AC wireless
router.
· Internet settings: Sets up PPOE, Dynamic IP, or Static IP
connections.
·News: A log of everyone who has logged on to the router.
·Software update: Brings the application up to date.
·Reset: Returns the AC wireless router to its factory default values.
·Logout: Logs off the AC wireless router.
·Reboot: Allows to restart the router.

SYS 2.4G 5G WAN 1 2 3 WPS
Español
FCC statement
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interfe-
rence to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
Caution!
Any changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to operate
the equipment.
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
-
-
-
-
FCC ID: X4YNBL12AC
1. Pasos preliminares
2. Descripción del producto
Gracias por preferir el nuevo Router Nebula 1200-AC de doble banda
de Nexxt Solutions™. Si faltara cualquiera de los artículos mencionados
en la lista, estuviera dañado o si no coincide con la descripción,
contáctese de inmediato con el distribuidor donde adquirió la unidad
para su reemplazo.
Este avanzado dispositivo de red funciona como router inalámbrico,
repetidor universal y cliente WISP. Antes de configurar el router, debe
asegurarse primero de contar con un servicio de internet de alta
velocidad. La conexión más comúnmente utilizada en la actualidad es
DSL o cable de banda ancha. La descripción que se utiliza en esta guía
se basa en este tipo de conexión.
Los indicadores LED en la sección frontal del dispositivo exhiben la
actividad en la red, el estado de conexión y de enlace de los puertos en
tiempo real. Estos además se utilizan para el monitoreo y la identifica-
ción de problemas que puedan afectar el desempeño de la unidad.
• Router inalámbrico AC de doble banda
• Adaptador de alimentación, de 110/220V
• Cable de red
• Guía del usuario
MANUAL DEL USUARIO

3/IPTV 2 1 WAN POWER WIFI RST/WPS
2 3 4 5 6 7
1
Panel posterior
Indicador
LED
SYS
2.4G
5G
WAN/1/2/3
WPS
Descripción
El sistema está funcionando correctamente
El dispositivo está enviando o transmitiendo datos en
forma inalámbrica por la banda de 5GHz
La conexión inalámbrica por la banda de 2.4GHz
está habilitada
El dispositivo está enviando o transmitiendo datos en
forma inalámbrica por la banda de 2.4GHz
La conexión inalámbrica por la banda de 5GHz
está habilitada
El dispositivo está enviando o transmitiendo paquetes
de datos por ese puerto
La conexión por la banda de 5GHz no está habilitada
La conexión por la banda de 2.4GHz no está habilitada
Un cable de ethernet está conectado en este puerto
No se detecta ninguna conexión de ethernet activa
en este puerto
El router ha iniciado la autenticación WPS en un
dispositivo cliente
Después de haber integrado exitosamente un dispositivo
cliente a la red vía WPS, este indicador LED permanece
iluminado entre 2 y 5 minutos antes de extinguirse por
completo
Estado
Intermitente
Apagado
Intermitente
Permanente
Intermitente
Permanente
Intermitente
Apagado
Permanente
Apagado
Intermitente
Permanente
Apagado
WPS no está habilitado
No pudo completarse la configuración WPS
O se ha extinguido el indicador LED tras haber integrado
un dispositivo inalámbrico a la red vía WPS
Antenas: Cuatro antenas omnidireccionales de 5dBi
3/IPTV: Este puerto IPTV sirve para conectar un receptor de
televisión basado en el protocolo de internet, y también como un
puerto LAN cuando el modo IPTV se encuentra inhabilitado.
Puertos LAN (2/1): Conecte su computador de escritorio o
portátil en cualquiera de estos puertos ethernet RJ45 disponibles.
WAN: Este puerto RJ45 es para la conexión del DSL/módem de
cable o línea de ethernet de su proveedor ISP.
Entrada de CC: Conecte el adaptador de corriente que se incluye
con el dispositivo en este conjuntor.
Wi-Fi: Oprima este botón para habilitar o inhabilitar la función
inalámbrica.
Reposición/WPS:
Tras mantener este botón oprimido por aproximadamente 8
segundos hasta que todas las luces LED se iluminen al mismo
tiempo, suéltelo para restablecer el dispositivo a sus valores
originales de programación.
Mantenga oprimido este botón por un segundo para usar la opción
WPS (de estar habilitada). Para establecer efectivamente un enlace
WPS, debe ser activada la opción WPS inalámbrica dentro de los
dos primeros minutos en el dispositivo cliente.
Primero defina la ubicación óptima del router. Generalmente el
mejor lugar se sitúa al centro de su red inalámbrica, orientando la
antena en posición vertical.
Luego conecte el módem en el puerto de internet del router usando
el cable de ethernet que se incluye con el dispositivo.
Conecte la PC al router si usa una conexión con cable.
Inserte un extremo del adaptador de corriente suministrado en el
conjuntor de CA ubicado en el panel posterior del router, antes de
enchufar el otro extremo a un tomacorriente estándar de la pared.
3. Instalación de componentes físicos
1.
2.
3.
4.
5.
6.
7.
1.
2.
3.
4.
1
4
2
3

Abra un navegador para acceder a la interfaz principal en la web.
Escriba nexxtwifi.com ó 192.168.0.1 en la barra del navegador y
presione la tecla Ingresar en el teclado.
El Asistente de instalación rápida lo ayudará a completar las
configuraciones de internet. Haga clic en Start para iniciar el
proceso.
4. Configuración del router
1.
2.
Seleccione el tipo de conexión y haga clic en Next para pasar a la
próxima pantalla. Para fines de esta guía, se seleccionó la opción
DHCP.
3.
En esta pantalla, es posible configurar la Potencia de transmisión, el
Identificador SSID y la Contraseña. Una vez que haya terminado de
configurar estos parámetros, haga click en Next para continuar.
4.
Para conectarse al router sin cables, haga clic en el ícono inalámbrico
ubicado en la barra de tareas.
5. Cómo conectarse a Wi-Fi usando Windows 10
1.
Proceda a seleccionar ahora la red inalámbrica deseada, seguida de
Connect (Conectar). El identificador SSID inalámbrico predeterminado
es Nexxt_XXXXXX (en donde la ‘x’ representa los últimos dígitos de la
dirección MAC).
2.
Al finalizar, aparecerá desplegado el mensaje de que se ha comple-
tado la configuración. Para definir los demás parámetros, el usuario
puede hacer clic en la opción Advanced (Avanzado), tal como se
ilustra a continuación.
5.
La próxima vez que acceda a la interfaz de la web a través de
nexxtwifi.com ó 192.168.0.1, aparecerá la pantalla de inicio de
sesión o Login. El nombre de usuario y contraseña preestablecidos
es admin.
6.

Ingrese la contraseña preasignada o la definida por el usuario, de
haber programado una, y luego haga clic en Next (Siguiente) para
continuar.
3.
Cuando logra establecer el enlace exitosamente, el mensaje
Connected (Conectado) aparece desplegado en la pantalla.
4.
Busque e instale la aplicación Wi-Fi de Nexxt en el App Store de
Apple o Google.
6. Cómo configurar y usar la aplicación Wi-Fi de Nexxt
para el router inalámbrico AC
1.
Para fines de esta guía, usaremos un teléfono con plataforma
Android.
Abra la aplicación Wi-Fi de Nexxt.
2.
3.

Con el fin de obtener acceso a su router desde un punto remoto,
deberá abrir una cuenta. Haga clic en la opción de la izquierda
(sobre el ícono que representa a una persona).
4.
Pulse ahora el botón Login (Iniciar sesión).5.
Luego haga clic en Sign Up (Registrarse).6.
Ingrese la dirección de correo electrónico que desea registrar y
asígnele una contraseña. Escriba posteriormente el código de verifica-
ción que aparece desplegado y haga clic en Sign Up (Registrarse).
7.
Un correo electrónico de verificación le será enviado desde
[email protected]. Una vez que haya recibido dicho correo
electrónico, haga clic en el enlace de confirmación.
En este paso se produce la activación de la cuenta. Ingrese su
dirección de correo electrónico y contraseña seguida de Login
(Iniciar sesión).
8.
9.

Deberá ingresar ahora desde una PC a la interfaz del usuario basada
en la web del Nebula 1200 AC. Una vez que haya iniciado sesión,
diríjase a Advanced Settings (Configuración avanzada) y haga clic en
Nexxt App (Aplicación de Nexxt).
10.
Haga clic en Nexxt App (Aplicación de Nexxt) para habilitar dicha
función.
11.
Ahora ingrese en el campo denominado Account (Cuenta) la
dirección de correo electrónico que usó en la aplicación. Haga
clic en Save (Guardar) cuando termine.
12.
Regrese a la aplicación y deslice la pantalla desde el centro. Esta
acción actualizará su cuenta y exhibirá el router inalámbrico AC en
la pantalla. Seleccione el router de la lista de dispositivos.
Usted podrá hacer cambios en su router inalámbrico AC a toda
hora y desde cualquier lugar del mundo.
13.
14.
La aplicación Wi-Fi de Nexxt ofrece las siguientes características:
·Velocidades de carga y descarga vigentes.
· Opción QoS para el control del ancho de banda.
· Control de contenido para menores: Le permite configurar cuándo
y por cuánto tiempo cada persona puede permanecer en línea. Es
posible restringir también los sitios web que puede o no puede
visitar.
· Control de acceso: Permite activar/desactivar la notificación que
se genera al momento que una persona inicia/cierra sesión en el
router. También puede otorgar autorización a una determinada
persona para usar el router AC o bien, agregarla a la lista negra
para impedir por completo su utilización.
15.

· Ahorro de energía: Puede encender/apagar la luz LED en el
router. Puede establecer un horario para los ciclos de conexión y
desconexión de WiFi. También puede reactivar el router de tener
habilitado el Modo de espera.
·Acceso para huéspedes: Activa y desactiva la Red de usuarios
invitados.
·Señal: Optimización instantánea y ajuste de la intensidad de la
señal.
· Seguridad: Inicia una verificación de seguridad. Sirve para cercio-
rarse de que su router inalámbrico AC de Nexxt está protegido.
Desde el menú de Administración (opción del extremo superior
derecho) puede realizar lo siguiente:
16.
·Puede cambiar el nombre y la contraseña de la conexión Wi-Fi. Es
posible desconectar la señal Wi-Fi en la banda de 2.4GHz ó 5GHz.
También puede ocultar la denominación Wi-Fi de cualquiera de las
dos bandas, de 2.4GHz ó de 5GHz.
· Contraseña para inicio de sesión: Se utiliza para cambiar la
contraseña de inicio de sesión en el router inalámbrico AC.
·Configuraciones de internet: Define los parámetros de conexión
para el protocolo de internet PPOE, IP dinámico o IP estático.
· Reportes: Lleva un registro de todas las personas que han iniciado
sesión en el router.
·Actualización del software: Pone al día la aplicación.
·Reposición: Restituye el router inalámbrico AC a sus valores
originales de fabricación.
· Cerrar sesión: Finaliza la sesión vigente del router inalámbrico AC.
·Reiniciar: Permite volver a cargar el sistema operativo del router.
Declaración relativa a interferencias de la Comisión Federal
de Comunicaciones
Tras haber sido sometido a todas las pruebas pertinentes, se ha
comprobado que este equipo cumple con los límites establecidos para
dispositivos digitales Clase B, conforme a la Sección 15 del Reglamento
de la Comisión Federal de Comunicaciones (FCC). Tales límites definen
los niveles máximos permisibles a las interferencias nocivas de la
energía radioeléctrica en instalaciones residenciales. Puesto que el
actual equipo genera, utiliza y puede radiar energía radioeléctrica, si no
observa las instrucciones relativas a la instalación y operación del
dispositivo, puede provocar interferencias nocivas a las comunicaciones
por radio. Sin embargo, no es posible garantizar que no se producirá
interferencia alguna en una instalación determinada. Dado el caso de
que el equipo interfiriera en la recepción de aparatos de radio o
televisión, lo cual se puede determinar al apagar y volver a encender el
dispositivo, le recomendamos al usuario que intente una o más de las
siguientes medidas con el objeto de corregir la situación:
Advertencia:
Cualquier modificación sin la expresa aprobación de la parte responsa-
ble puede anular la facultad del usuario para operar el equipo.
Vuelva a orientar o cambie la ubicación de la antena receptora.
Aumente la distancia que separa al equipo del aparato receptor.
Conecte el equipo a un toma de corriente situado en un circuito
distinto al cual está enlazado el receptor.
Solicite asistencia al distribuidor o a un técnico experimentado en
radio o aparatos de TV.
-
-
-
-
FCC ID: X4YNBL12AC

www.nexxtsolutions.com
