GİRİŞ
Bu el kitabıNilfisk halıyıkama makinenizden en iyi şekilde yararlanmanız amacıyla hazırlanmıştır. Makineyi çalıştırmadan önce bu el kitabınıdikkatle
okuyun.
Bu ürün sadece ticari kullanım amacıyla tasarlanmıştır.
PARÇALAR VE SERVİS
Gerektiği zaman tamirler , fabrikada eğitilen servis personelini çalıştıran ve Nilfisk –Adnvance’in orijinal yedek parçalarınıve aksesuarlarınısağlayan
yetkili Nilfisk Service Center tarafından yapılmalıdır.
İSİM PLAKASI
Makinenizin Model numarasıve Seri numarası, makine üstündeki isim plakasında yer almaktadır. Bu bilgi , makine için yedek parça siparişi verirken
gerekli olacaktır. Aşağıdaki boşluğa, ileride bakmak için makinenizin model numarasınıve seri numarasınıyazın.
MODEL NUMARASI ___________________________________________________
SERİNUMARASI ____________________________________________________
MAKİNENİN KASADAN ÇIKARILMASI
Makine teslim edildiğinde, nakliye kartonunu ve makineyi hasar bakımından dikkatle inceleyin. Eğer bir hasar varsa, incelenmek üzere nakliye kartonunu
saklayın. Navlun hasar bildirisinde bulunmak için hemen Nilfisk Müşteri Hizmetleri Bölümü‘nü arayın.

A-2 / TÜRKÇE
A-2 - FORM NO. 56041672 - AX 310
ÖNEMLİGÜVENLİK ÖNLEMLERİ
Bu makine sadece ticari kullanım içindir, örneğin normal ev amacıyla kullanımlar dışında otellerde, okullarda, hastanelerde, dükkanlarda
ve ofislerde kullanılır.
Elektrikli bir cihazıkullanırken şu aşağıdakiler dahil gerekli güvenlik önlemleri alınmalıdır.
Bu makineyi kullanmadan önce talimatlarıdikkatle okuyun.
UYARI !
Yangın, elektrik çarpmasıveya yaralanma riskini azaltmak için;
• Makineyi fişi takılıolarak tek başına bırakmayın. Kullanılmadığında veya servisten önce fişi prizden çekin.
• Elektrik çarpmasından kaçınmak için yağmurda bırakmayın. Kapalıalanlarda saklayın.
• Makinenin bir oyuncak gibi kullanılmasına izin vermeyin. Çocukların yanında kullanırken çok dikkat edin.
• Sadece bu el kitabında tanımlandığıgibi kullanın ve imalatçının tavsiyelerine uyun.
• Hasarlıkordonu veya fişi kullanmayın. Eğer makine uygun çalışmıyorsa veya düşürülmüşse, hasar görmüşse , dışarıda bırakılmışsa,
suya düşürülmüşse, servis merkezine veya satıcısına başvurun.
• Kordonu çekmeyin, kordonu sap veya taşıyıcıolarak kullanmayın, kordonun üstüne kapıyıkapatmayın veya kordonu keskin
kenarların etrafından veya köşelerden çekmeyin. Kordonun üstünde herhangi bir cihazıçalıştırmayın. Kordonu, ısınmışyüzeylerden
uzak tutun.
• Fişi kordonundan çekerek prizden çekmeyin. Fişi prizden çekmek için kordonu değil fişi tutarak çekin.
• Cihazıveya fişini ıslak ellerle tutmayın.
• Açıklıklara herhangi bir obje koymayın veya açıklıklar herhangi bir şekilde bloke olmuşken kullanmayın. Açıklıklardaki tozları, saçları,
kıllarıve hava akışınıazaltabilecek diğer şeyleri temizleyin.
• Giysileri, saçı, parmaklarıve vücudun diğer sıkışabilecek parçalarınıaçıklıklardan ve hareket eden parçalardan uzak tutun.
• Sigara, kibrit veya sıcak kül gibi yanan veya tüten herhangi bir şeyi veya tehlikeli tozlarıtoplamayın.
• Fişi prizden çekmeden önce tüm kontrolleri kapatın.
• merdivenlerde temizlik yaparken ekstra dikkat gösterin
• Gaz gibi alev alıcıveya yanıcısıvılarıtoplamayın veya bu tip maddelerin olduğu yerlerde makineyi kullanmayın.
• Eğer egzozdan köpük veya sıvıgelirse hemen gücü kapatın. Sorun devam ederse Nilfisk’e başvurun.
• Sprey nozulundan püskürtülen sıvı, sıcaklığı, basıncıveya kimyasal içeriği nedeniyle tehlikeli olabilir.
• Sadece makineyle temin edilen veya talimat el kitabında tanımlanan fırçalarıkullanın. Başka fırçaların kullanılmasıgüvenliğe zarar
verebilir.
BU TALİMATLARI SAKLAYIN
revised 9/07

TÜRKÇE / A-3
FORM NO. 56041672 - AX 310 - A-3
TOPRAKLAMA TALİMATLARI
Bu cihaz topraklanmalıdır. Makine bozulduğunda, temin edilen topraklama, elektrik çarpmasıriskini azaltmak için yeterli direnci sağlar. Bu makine ,
ekipman topraklama iletkenine ve topraklama fişine sahip bir kordonla temin edilir. Fiş, uygun bir şekilde takılmışolan ve lokal yönetmeliklere göre
topraklanmışolan uygun bir prize takılmalıdır.
TEHLİKE
Ekipman topraklama iletkeninin uygun olmayan şekilde bağlanması, elektrik çarpmasıriskine yol açabilir. Prizin uygun şekilde topraklanmış
olup olmadığıkonusundaki şüphenizi gidermek için yetkili bir elektrikçiye veya servis personeline başvurun. Makineyle temin edilen fişi
değiştirmeyin- eğer bu prize uymuyorsa, yetkili bir elektrikçiye uygun bir priz taktırın.
Eğer topraklama pimi hasarlıysa veya kırılmışsa fişi değiştirin.
Kordondaki yeşil (veya yeşil/ sarı) tel topraklama telidir. Fişi değiştirirken tel sadece topraklama pimine takılmalıdır. Bu makineye bağlıolan uzatma
kordonları12 gauge olmalıdır, üç çatal dişli fişi ve prizi olan üç telli kordon. 50 feet (15m) ‘den fazla uzunlukta uzatma kordonu kullanmayın.

A-4 / TÜRKÇE
A-4 - FORM NO. 56041672 - AX 310
MAKINENIZI TANIYIN

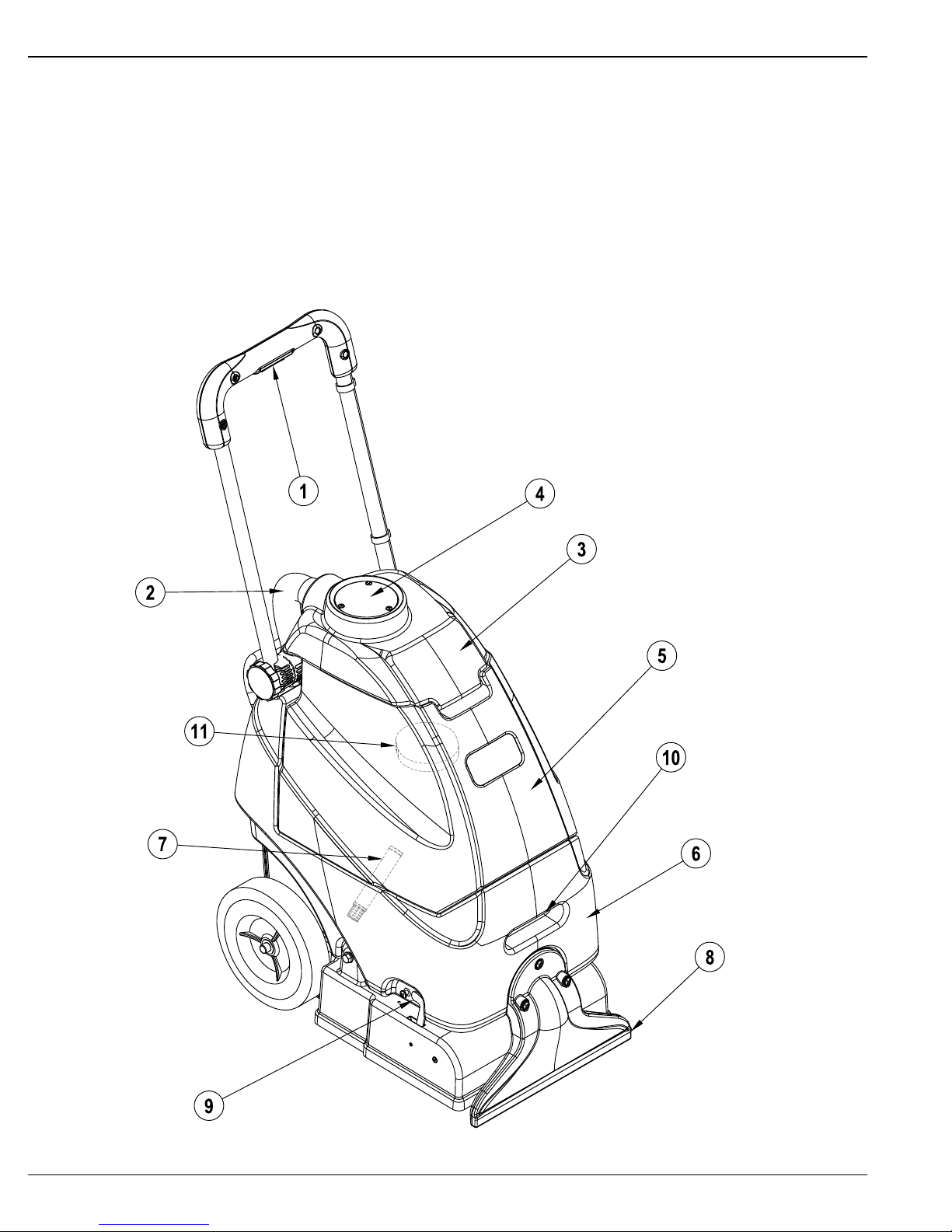

1 Solüsyon/Fırça motor düğmesi
2 Kirli su hortumu
3 Kirli su haznesi kubbe kapağı
4 Kubbe kapağıgörüşkapısı
5 Kirli su haznesi
6 Temiz su haznesi
7 Solüsyon eleği
8 Vakum pabucu
9 Fırça saklama pozisyon kolu
10 Kaldırma yeri
11 Vakum Motoru Filtresi
revised 9/07

TÜRKÇE / A-5
FORM NO. 56041672 - AX 310 - A-5
MAKINENIZI TANIYIN (DEVAM)

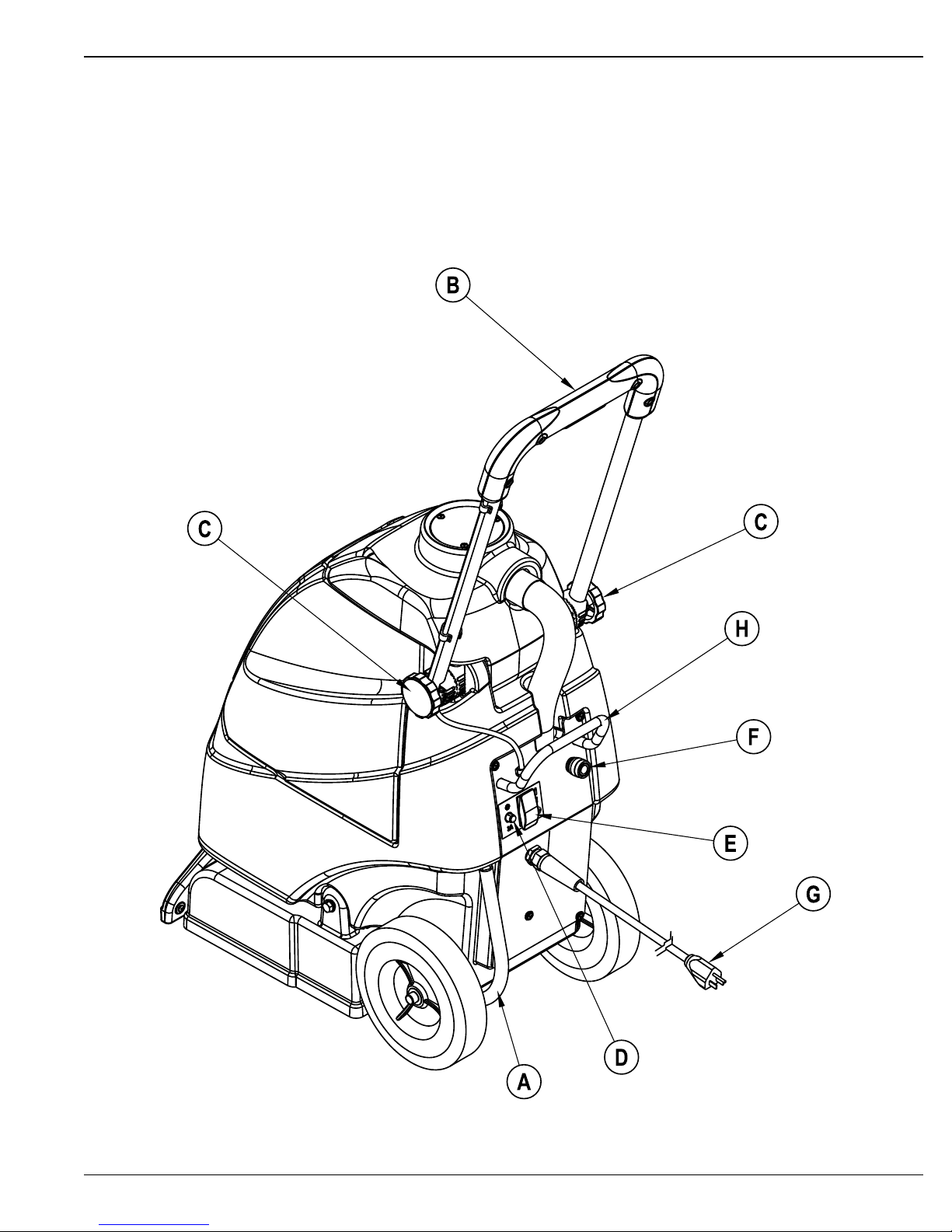

A Solüsyon boşaltma hortumu/kol göstergesi
B Sap tertibatı
C Sap ayarlama tokmağı
D Fırça motoru devre kesicisi
E Güç düğmesi
F Aksesuar solüsyon kapısı
G Güç kordonu
H Kaldırma sapı

A-6 / TÜRKÇE
A-6 - FORM NO. 56041672 - AX 310
MAKİNENİN KULLANIM İÇİN HAZIRLANMASI
SOLÜSYON DEPOSUNUN DOLDURULMASI
1Güç düğmesini OFF’a (O) getirin ve makineyi fişten çekin.

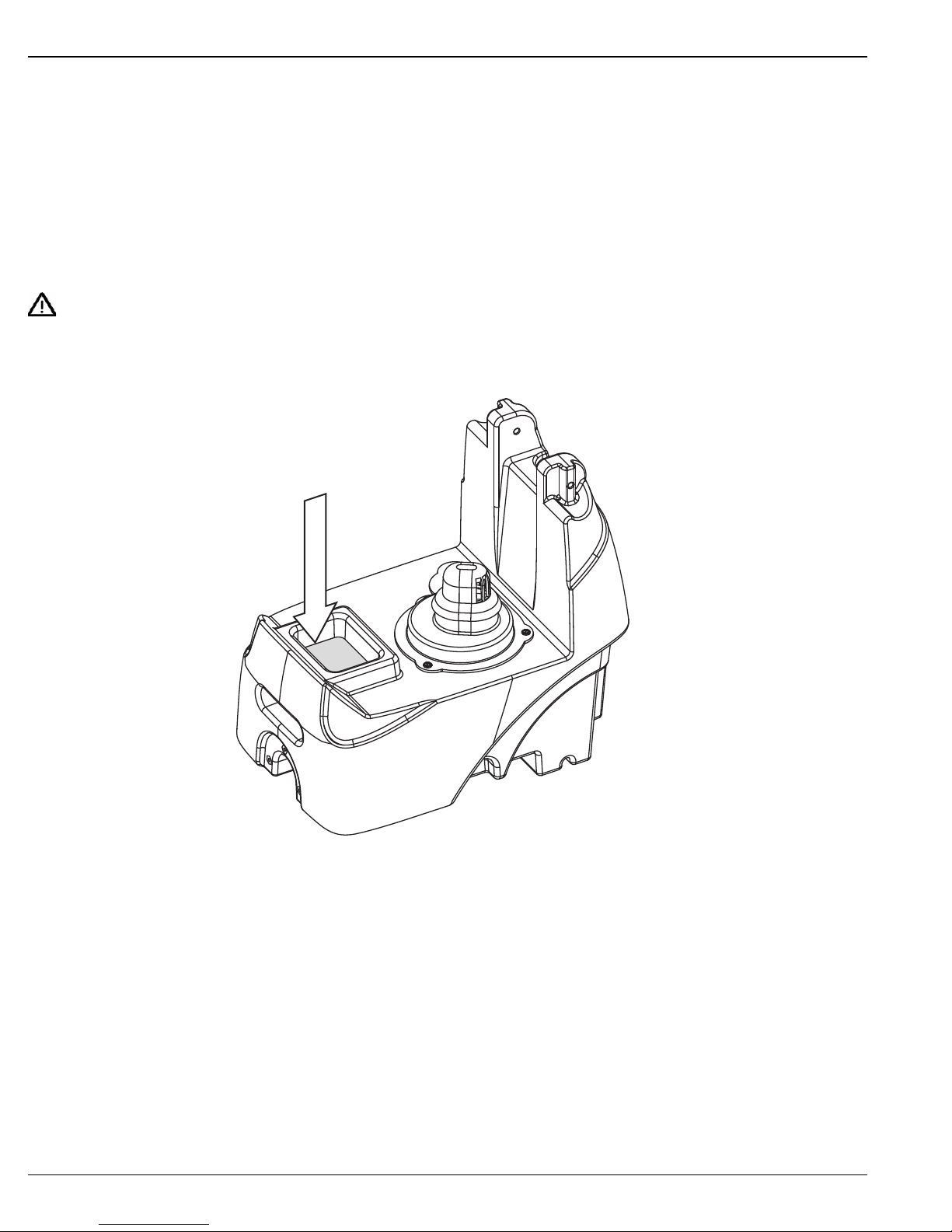

2Kirli su haznesi kubbe kapağını(3) çevirerek açın. Kirli su haznesini (5) makineden kaldırın ve bir yana koyun.
3Kimyasal kabın üstündeki talimatlarıokuyun. Daha sonra , makinenizin solüsyon deposunun (temiz su haznesinin) su kapasitesi ile (5 galon- 19
litre) karıştırmak için uygun kimyasal miktarınıhesaplayın.
4Kimyasalısolüsyon deposuna (6) dökün ve depoyu sıcak suyla doldurun (maksimum sıcaklık 54°C/130°F).NOT: solüsyon deposunu fazla
doldurmayın. Maksimum dolum seviyesi, solüsyonun , depo açıklığıüstündeki kenarın alt kısmına ulaşma seviyesidir. Şekil 4’e bakın.
5Kirli su haznesini makineye geri yerleştirin. NOT: Kirli su haznesinin solüsyon deposuna uygun şekilde oturmasınısağlayın. Kirli su haznesi kubbe
kapağınıkapatın.
DİKKAT !
Halıiçin üretilmişolan düşük köpüklü, sıvıdeterjanlar kullanın.
ŞEKİL 4
AX 310’U KALLINMADAN ÖNCE
AX 310’u kullanmadan önce temizlenecek olan halıyıiyice vakumlayın.
HALININ ÖN SPREYLENMESİ
Temizlemeden önce lekelere ve çok geçilen yerlere sprey sıkın. Elle tutulan şişe sprey veya basınçlı“Hudson” tipi sprey kullanın. Spreyi, kimyasal
imalatçının talimatlarına göre karıştırın.
TEMİZLEME PLANI
Temizleme işlemine başlamadan önce, temizlenecek alanıinceleyin ve planınızıyapın. Temizlenecek yeri bölümlere ayırın. Her 2 inche (5cm) geçişin
üstünden tekrar geçin.

TÜRKÇE / A-7
FORM NO. 56041672 - AX 310 - A-7
MAKİNENİN ÇALIŞTIRILMASI
1Bu el kitabındaki Makinenin Kullanım için hazırlanmasıbölümündeki talimatlarıokuyun.
2Şekil 5’e bakın. Makineyi saklama pozisyonundan serbest bırakmak ve fırçayıyere indirmek için Fırça Saklama Pozisyon Kolunu (9) ileri doğru
döndürün.
ŞEKİL 5
9
3Sap Yüksekliği ayarlama tokmaklarını(C) gevşetin ve sap yüksekliğini operatör için en rahat pozisyona ayarlayın. İstenen yükseklik elde edildiğinde
tokmaklarıyeniden sıkıştırın.
4Makinenin fişini uygun prize takın. Vakum motorunu çalıştırmak ve solüsyon pompasınıdevreye sokmak için, Güç düğmesini (E) ON (I) pozisyonuna
getirin.
5Fırça motorunu açmak ve solüsyonu dağıtmak için Solüsyon/Fırça Motor düğmesine (1) sürekli basın. Solüsyon/Fırça Motor düğmesi (1)
bırakıldığında, fırça motoru kapanacak ve solüsyon akışıduracaktır. Vakum motoru , güç düğmesi ON (I) pozisyonunda olduğu sürece çalışmaya
devam edecektir.
6Temizliğe makineyi düz çizgide çekerek ve her 2 inch (5 cm) geçişin üstünden tekrar geçerek başlayın. Halıdan solüsyonun tamamen çıkarılmasını
sağlamak için dönüşlerden önce solüsyon/fırça motor düğmesini (1) bırakın.
7Kirli su haznesi kubbe kapağıgörüşkapısına (4) giren sıvıyıizleyin. Eğer Kirli su haznesinde çok fazla köpük varsa , Kirli su haznesine köpük
giderici kimyasal ekleyin.
DİKKAT !
Sıvıveya köpük vakum motoruna girmeden önce Kirli su haznesini boşaltın.
Eğer Kirli su haznesine giren sıvıyoksa veya çok az varsa, Solüsyon boşaltma hortumu/ Seviye göstergesini (A) kontrol edin; solüsyon deposu
boşolabilir. Solüsyon deposunu, su ve uygun miktarda temizleme kimyasalıile doldurun. Solüsyon deposunu her doldurmak gerektiğinde Kirli su
haznesini boşaltın.
8Sıvıdolu (tam) seviyeye ulaştığında, Kirli su haznesi boşaltılmalıdır.
DİKKAT !
Kirli su haznesi dolduğunda işleme devam etmeyin.
Makine solüsyonu dağıtmaya devam edebilir ve Kirli su haznesi dolu bile olsa solüsyonu toplamaya devam edecektir. Bu da vakum motorunda
hasara yol açacaktır. Eğer solüsyonu dağıtmadan yerdeki solüsyonu toplamak için makineyi kullanıyorsanız, kirli su haznesindaki solüsyon
seviyesini sık sık kontrol edin. Kirli su haznesindeki solüsyon seviyesini kontrol etmek için kirli
su haznesi kubbe kapağınıaçın.
9Operatör temizlemeyi durdurmak isterse veya kirli su haznesi doluysa, Solüsyon/Fırça motor
düğmesini (1) bırakın. Sonra güç düğmesini OFF (O) ‘a getirin ve fişi prizden çekin. Kordonu
Sap tertibatının (B) etrafına sarın.
10 Makineyi belirtilen atık su “ATMA YERİNE “ götürün ve kirli su haznesini boşaltın. Boşaltmak
için, kirli su haznesi kapağınıaçın ve kirli su haznesini makineden çıkarın. Kirli su haznesini
şekil 6’da gösterildiği gibi kavrayın ve boşaltın. Solüsyon deposunu yeniden doldurun ve
temizlemeye devam edin.
AKSESUARLARIN KULLANILMASI
Aksesuarlarıkullanmak için , kirli su haznesi kubbe kapağındaki (3) kirli su hortumunu sökün.
Aksesuarın kirli su hortumunu , makinenin kirli su hortumu yerine kubbe kapağına takın. Aksesuarın
solüsyon hortumunu (su hattı) makinenin Aksesuar solüsyon kapısına (F) takın.
AX 310 ile kullanılabilecek aksesuarlar için Nilfisk Satıcısına danışın.
ŞEKİL 6

A-8 / TÜRKÇE
A-8 - FORM NO. 56041672 - AX 310
9
MAKİNEYİKULLANDIKTAN SONRA
1Güç düğmesini OFF (O)’a getirin. Güç kordonunu (G) prizden çekin. Kordonu sarın ve kordon kancasına asın.
2Solüsyon deposunu boşaltmak için, solüsyon boşaltma hortumunu (A) çekin. Hortumu belirtilen atık su “ATMA YERİNE “ yöneltin. Depoyu temiz
suyla çalkalayın. Solüsyon hortumlarınıkontrol edin; hasarlıysa değiştirin.
3Kirli su haznesini boşaltmak için, Kirli su haznesi kapağınıaçın, kirli su haznesini (5) makineden kaldırın. Depoyu belirtilen atık su “ATMA
YERİNDE” boşaltın. Depoyu temiz suyla çalkalayın. Kirli su hortumunu kontrol edin ve hasarlıysa değiştirin.
4Fırçayıçıkarın, ılık suyla çalkalayın ve halıtüyü , kıl gibi kirleri çıkarın.
5Kirli su hortumunu (2) Kirli su haznesi kubbe kapağından (3) çıkarın ve kirleri Kirli su hortumundan ve vakum pabucundan çıkarmak için ılık suyla
yıkayın.
6Makineyi nemli bir bezle silin. Aşındırıcıkimyasallar veya solventler kullanmayın.
7Saklamadan önce gerekli bakımıyapın.
BAKIM PROGRAMI
Bakım Yapılacak Parça Günlük Haftalık Aylık Yıllık
Elektrikli fırçayıkontrol edin/temizleyin •
Depolarıve hortumlarıkontrol edin/temizleyin •
Vakum pabucunu temizleyin •
Vakum Motoru Köpük Filtresi Kontrolü / Temizliği•
Solüsyon eleğini kontrol edin ve temizleyin •
Sprey nozulunu temizleyin •
*Karbon fırçalarınıkontrol edin •
* Nlifisk-Advance servis teknisyeninden vakum motoru karbon fırçalarınıyılda bir kez veya her 300 çalışma saatinden sonra kontrol etmesini isteyin.
Fırça motoru karbon fırçalarıher 500 saatte bir veya yılda bir kez kontrol edilmelidir.
ÖNEMLİ!
Karbon fırçalarının bakımının yapılmamasından kaynaklanan motor hasarı, garanti altında değildir. SınırlıGaranti bildirisine bakın.
8Makineyi temiz, kuru bir yerde depo kubbe kapağıaçık olarak saklayın. Donmadan uzak tutun.
9Makineyi saklama pozisyonunda bırakın. Bu, fırçanın ömrünü uzatacak ve fırçanın performansınıkoruyacaktır. Şekil 7’ye bakın. Makinenin tabanı
üstünde kaldırın ve fırça Saklama pozisyonu kolunu (9), tabanısaklama pozisyonunda kilitlemek için geriye döndürün .
ŞEKİL 7
Daha kompakt bir saklama için Sap ayarlama tokmaklarını(C) gevşetin ve sapıtoplama deposu
üstüne aşağıittirin.
VAKUM PABUCU BAKIMI
Vakum pabucunu günlük olarak kontrol edin. Herhangi bir saç, kıl gibi kirleri çıkarın.
revised 9/07

TÜRKÇE / A-9
FORM NO. 56041672 - AX 310 - A-9
SPREY NOZULU BAKIMI

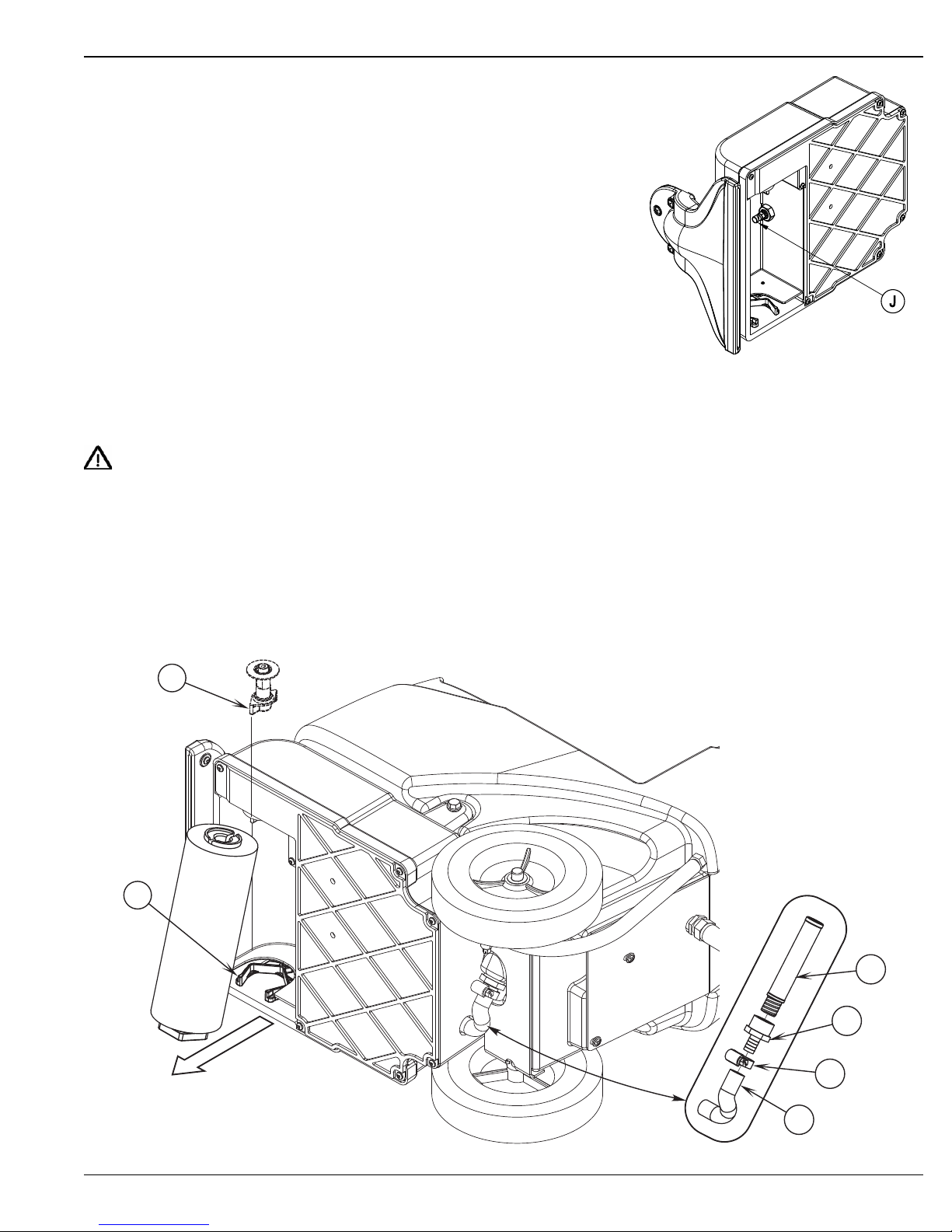

Sprey nozulunu (J) ayda bir kez çıkarın. Şekil 8’e bakın. Kimyasal artıklarıçıkarmak için nozulu bir
gece sirkeye yatırın.
N
P
L
K
M
7
ELEKTRİKLİFIRÇA BAKIMI
Fırçayıher gün kontrol edin. Herhangi bir kıl, tüy gibi kirleri çıkarın. Makine kullanılmadığında, saklama pozisyonunda saklanmalıdır (şekil 7). Bu
fırçanın ömrünü uzatacak ve fırçanın performansınıkoruyacaktır.
FIRÇANIN ÇIKARILMASI
DİKKAT
Fırçalarıdeğiştirmeden önce güç düğmesini OFF (O)’a getirin ve fişi prizden çekin.
1Solüsyon deposunu boşaltın. Kirli su haznesi kubbe kapağınıaçın. Kirli su haznesini makineden kaldırın , boşaltın ve depoyu bir kenara koyun.
2Makineyi yana yatırın.
3Şekil 9’a bakın. Sürme parçası(N) iki pimden birinin dışa baktığıyerine oturana kadar fırçayıittirin (sürme parçasıtabanın altına dikeydir).
4Fırça tutma mandalıyla (P) ucundan fırçayıkavrayın ve düz çekin.
5Sürme parçasının ucuna yeni fırçayıtakın ve fırçayıtutma mandalına kilitlenene kadar ittirin.
ŞEKİL 9
ŞEKİL 8
SOLÜSYON ELEĞİ BAKIMI
Haftada bir kez (veya gerekirse daha sık) solüsyon eleğini (7) temizleyin. Solüsyon deposunu
boşaltın. Kirli su deposunu makineden kaldırın ve bir kenara koyun. Şekil 9’a bakın. Makineyi yana
yatırın. Hortum kelepçesini (K) gevşetin, hortumu (L) Hortum kancasından (M) çıkarın. Filtreye (7)
ulaşmak için hortum kancasını(M) makineden çıkarın.
GÜÇ KORDONU BAKIMI
Haftada bir kez (veya gerekirse daha sık) , çatlak veya hasar gören izolasyon, kordonda veya
fişte açıkta duran teller ve hasarlıveya eksik toprak pimi bakımından güç kordonunu kontrol edin.
Eğer kordon hasarlıysa, özel kordonla veya imalatçıveya servis acentesi tarafından tedarik edilen
kordonla değiştirilmelidir.

A-10 / TÜRKÇE
A-10 - FORM NO. 56041672 - AX 310
SORUN GİDERME
Eğer aşağıda listelenen olasınedenler sorunun bir kaynağıdeğilse, o zaman bu belirtiler çok daha ciddi demektir. Hemen Nilfisk Servis Merkezine
başvurun.
DEVRE KESİCİNİN ARIZALANMASI
Devre kesici (D), kontrol paneli üzerinde bulunur ve elektrik devresini ve fırça motorunu fazla yüklü şartlara bağlıhasardan korur. Eğer devre kesicide
arıza olursa nedenini belirlemeye çalışın.
Fırça devre kesicisi (3 Amp) Olasınedenler şöyle olabilir:
1Fırça sürmesinin etrafında pislik toplanmışolabilir (pisliği çıkarın)
2Elektrik kısa devresi (Nilfisk Servis Merkezine veya yetkili bir elektrikçiye makinenizi kontrol ettirin)
Sorun giderildiğinde, devre kesiciyi kurmak için düğmeye basın. Eğer düğme basılmazsa, 5 dakika bekleyin ve yeniden deneyin. Eğer devre kesici
tekrar tekrar arıza yapıyorsa, Nilfisk Servis Merkezini arayın.
ZAYIF SU TOPLAMASI
Olasınedenler;
1Kirli su haznesi dolu (Kirli su haznesini boşaltın)
2Kirli su hortumu dolaşmışveya hasarlı(hortumu değiştirin)
3Kirli su haznesi kubbe kapağısızıntıyapıyor (contayıdeğiştirin)
4Vakum pabucuna veya Kirli su hortumuna pislik sıkışmış(vakum pabucunu ve Kirli su hortumunu temizleyin)
UYGUN OLMAYAN SOLÜSYON AKIŞI
Olasınedenleri:
1Solüsyon deposu boşolabilir (solüsyon deposunu doldurun)
2Solüsyon hatlarıveya eleği tıkanmışolabilir (hatlarıve eleği yıkayın)
TEKNİK ÖZELLİKLER (üniteye takildiği ve test edildiği şekilde)
Model AX 310 AX 310 J
Model No. 56265302 56265303
Voltaj/ frekans V/Hz 220-240 / 50-60 100 / 50-60
Oranlıakım Amp 3.5 6.7
Koruma sınıfı(elektrik)
Koruma derecesi IP34 --
Ses basınç seviyesi IEC 60335-2-72: 2002 Değişikliği. 1:2005, ISO 11201 dB (A)/20μPa 76 75
Toplam ağırlık lbs/kg 67 / 30 67 / 30
El kontrollerinde titreşim (ISO 5349-1) m/s20.87m/s20.87m/s2
Solüsyon deposu kapasitesi 5 gal (19l) 5 gal (19l)
revised 9/07

B-ii / ENGLISH
B-ii - FORM NO. 56041672 - AX 310
TABLE OF CONTENTS
Page
Introduction................................................................................... B-1
Parts and Service ........................................................................... B-1
Nameplate ...................................................................................... B-1
Uncrating the Machine.................................................................... B-1
Cautions and Warnings .................................................................. B-2
Grounding Instructions ................................................................... B-3
Know Your Machine.............................................................B-4 – B-5
Preparing the Machine for Use
Filling the Solution Tank.................................................................. B-6
Before Using................................................................................... B-6
Pre-Spraying the Carpet................................................................. B-6
Plan for Cleaning............................................................................ B-6
Operation
Operating the Machine ................................................................... B-7
Using Attachments.......................................................................... B-7
After Use
After Using the Machine ................................................................. B-8
Maintenance
Maintenance Schedule................................................................... B-8
Vacuum Shoe Maintenance............................................................ B-8
Spray Nozzle Maintenance............................................................. B-9
Solution Screen Maintenance......................................................... B-9
Power Cord Maintenance............................................................... B-9
Power Brush Maintenance ............................................................. B-9
Removing the Brush....................................................................... B-9
Troubleshooting............................................................................ B-10
Technical Specifications ............................................................... B-10

ENGLISH / B-1
FORM NO. 56041672 - AX 310 - B-1
INTRODUCTION
This manual will help you get the most from your Nilfisk™carpet extractor. Read it thoroughly before operating the machine.
This product is intended for commercial use only.
PARTS AND SERVICE
Repairs, when required, should be performed by your Authorized Nilfisk Service Center, who employs factory trained service personnel, and maintains
an inventory of Nilfisk original replacement parts and accessories.
Call the NILFISK DEALER named below for repairs or service. Please specify the Model and Serial Number when discussing your machine.
(Dealer, affix service sticker here.)
NAMEPLATE
The Model Number and Serial Number of your machine are shown on the Nameplate, located on the rear base of the machine. This information is
needed when ordering repair parts for the machine. Use the space below to note the Model Number and Serial Number of your machine for future
reference.
MODEL ________________________________________________________
SERIAL NUMBER ________________________________________________
UNCRATING THE MACHINE
When the machine is delivered, carefully inspect the shipping carton and the machine for damage. If damage is evident, save the shipping carton so
that it can be inspected. Contact the Nilfisk Customer Service Department immediately to file a freight damage claim.

B-2 / ENGLISH
B-2 - FORM NO. 56041672 - AX 310
IMPORTANT SAFETY INSTRUCTIONS
This machine is only suitable for commercial use, for example in hotels, schools, hospitals, shops and offices other than normal residential
housekeeping purposes.
When using an electrical appliance, basic precautions should always be followed, including the following:
Read all instructions before using this appliance.
WARNING!
To reduce the risk of fire, electric shock, or injury:
•Do not leave the appliance when it is plugged in. Unplug the unit from the outlet when not in use and before servicing.
•To avoid electric shock, do not expose to rain. Store indoors.
•Do not allow to be used as a toy. Close attention is necessary when used near children.
•Use only as described in this manual. Use only the manufacturer’s recommended attachments.
•Do not use with damaged cord or plug. If the appliance is not working as it should be, has been dropped, damaged, left outdoors or
dropped into water, return it to a service center.
•Do not pull or carry by the cord, use the cord as a handle, close a door on the cord, or pull the cord around sharp edges or corners.
Do not run the appliance over the cord. Keep the cord away from heated surfaces.
•Do not unplug by pulling on the cord. To unplug, grasp the plug, not the cord.
•Do not handle the plug, cord or appliance with wet hands.
•Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and anything that may reduce
air flow.
•Keep loose clothing, hair, fingers, and all parts of body away from openings and moving parts.
•Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes, or any health endangering dusts.
•Turn off all controls before unplugging.
•Use extra care when cleaning on stairs.
•Do not use to pick up flammable or combustible liquids such as petrol or use in areas where they may be present.
•If foam or liquid comes out with the vacuum exhaust, switch power off immediately. Contact Nilfisk if the problem persists.
•Liquid ejected at the spray nozzle could be dangerous as a result of its temperature, pressure or chemical content.
•Only use the brushes provided with the appliance or those specified in the instruction manual. The use of other brushes may impair
safety.
SAVE THESE INSTRUCTIONS

ENGLISH / B-3
FORM NO. 56041672 - AX 310 - B-3
GROUNDING INSTRUCTIONS
This appliance must be grounded. If it should electrically malfunction, grounding provides a path of least resistance for electric current to reduce the
risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and grounding plug. The plug must be plugged
into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.
DANGER!
Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualified electrician or
service person if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the appliance. If it
will not fit the outlet, have a proper outlet installed by a qualified electrician.
Replace the plug if the grounding pin is damaged or broken.
The Green (or Green/Yellow) wire in the cord is the grounding wire. When replacing a plug, this wire must be attached to the grounding pin only.
Extension cords connected to this machine should be 12 gauge, three-wire cords with three-prong plugs and outlets. DO NOT use extension cords
more than 50 feet (15 m) long.

B-4 / ENGLISH
B-4 - FORM NO. 56041672 - AX 310
KNOW YOUR MACHINE
1 Solution/Brush Motor Switch
2 Recovery Hose
3 Recovery Tank Dome Lid
4 Dome Lid View Port
5 Recovery Tank
6 Solution Tank
7 Solution Screen
8 Vacuum Shoe
9 Brush Storage Position Lever
10 Lift Location
11 Vacuum Motor Filter

ENGLISH / B-5
FORM NO. 56041672 - AX 310 - B-5
KNOW YOUR MACHINE (CONTINUED)
A Solution Drain Hose / Level Indicator
B Handle Assembly
C Handle Adjustment Knobs
D Brush Motor Circuit Breaker
E Power Switch
F Accessory Solution Port
G Power Cord
H Lift Handle

B-6 / ENGLISH
B-6 - FORM NO. 56041672 - AX 310
PREPARING THE MACHINE FOR USE
FILLING THE SOLUTION TANK
1Turn the power switch to OFF (O) and then unplug the machine.
2 Swing open the Recovery Tank Dome Lid (3). Lift the Recovery Tank (5) from the machine and set it off to the side.
3Read the dilution instructions on the chemical container. Then calculate the proper amount of chemical to mix with your machine’s solution tank
capacity of water; 5 gallons (19 liters).
4Pour the chemical into the Solution Tank (6) and fill the tank with hot water (maximum temperature 54°C/130°F). NOTE: Do not overfill the
solution tank. The maximum fill point is when the solution level reaches the bottom of the lip on the tank opening. See Figure 4.
5Put the Recovery Tank back on the machine. NOTE: Make sure the Recovery Tank is properly seated on the Solution Tank. Close the recovery
tank dome lid.
CAUTION!
Use low-sudsing, liquid detergents designed for carpet extraction.
FIGURE 4
BEFORE USING THE AX 310
Thoroughly vacuum the carpet to be cleaned before using the AX 310 automatic extractor.
PRE-SPRAYING THE CARPET
Pre-spray spots and heavy traffic areas before extracting. Use a hand-held bottle sprayer or a pressurized “Hudson” type sprayer. Mix the pre-spray
according to the chemical manufacturer’s directions.
PLAN FOR CLEANING
Before you begin extracting, look at the area to be cleaned and plan your work. Divide the space into sections. Overlap each pass 2 inches (5 cm).
