Nordica MONOBLOCCO 800 ANGOLO User manual
2
.
BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS.
VOR DER AUFSTELLUNG FOLGENDE PRÜFUNGEN AUSFÜHREN.
AVANT L’INSTALLATION IL FAUT RÉALISER LES SUIVANTES VÉRIFICATIONS
.ANTES DE LA INSTALACIÓN, REALIZAR LOS CONTROLES SIGUIENTES
3
ITALIANO
ATTENZIONE
LE sUPERfICI POssONO DIvENTARE MOLTO CALDE!
UTILIZZARE sEMPRE I gUANTI DI PROTEZIONE!
Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superci, di porte, maniglie,
comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un
corrispondente abbigliamento protettivo (guanti di protezione in dotazione).
Fate in modo che i bambini siano consapevoli di questi pericoli e teneteli lontani dal focolare durante il suo funzionamento.
PRONTO INTERVENTO ...........................................................................................................................................................................................8
PROTEZIONI DELLE TRAVI .....................................................................................................................................................................................8
COMIGNOLO ............................................................................................................................................................................................................9
COLLEGAMENTO ALLA CANNA FUMARIA .............................................................................................................................................................9
ARIA PER LA COMBUSTIONE ................................................................................................................................................................................9
PRESA D’ARIA ESTERNA ......................................................................................................................................................................................10
ACCENSIONE a BASSE EMISSIONI .....................................................................................................................................................................12
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE .............................................................................................................................................13
PULIZIA VETRO ......................................................................................................................................................................................................13
PULIZIA CASSETTO CENERE ...............................................................................................................................................................................14
PULIZIA CANNA FUMARIA .....................................................................................................................................................................................14
FERMO ESTIVO .....................................................................................................................................................................................................14
MANUTENZIONE GUIDE ESTENSIBILI.................................................................................................................................................................14
4
ITALIANO
Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo
dell’apparecchio, anche in caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro
luogo. In caso di suo danneggiamento o smarrimento richiedere un altro esemplare al servizio tecnico di zona. Questo
prodotto deve essere destinato all’uso per il quale è stato espressamente realizzato. E’ esclusa qualsiasi responsabilità
contrattuale ed extracontrattuale del costruttore per danni causati a persone, animali o cose, da errori d’installazione, di
regolazione di manutenzione e da usi impropri.
Dopo aver tolto l’imballo, assicurarsi dell’integrità e della completezza del contenuto. In caso di non rispondenza,
rivolgersi al rivenditore da cui è stato acquistato l’apparecchio.
Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovranno essere
sostituiti con pezzi originali esclusivamente da un centro di assistenza tecnica autorizzato.
• L'APPARECCHIO PUÒ ESSERE UTILIZZATO DA BAMBINI DI ETÀ NON INFERIORE A 8 ANNI
E DA PERSONE CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O MENTALI, O PRIVE
DI ESPERIENZA O DELLA NECESSARIA CONOSCENZA, PURCHÉ SOTTO SORVEGLIANZA
OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI RELATIVE ALL'USO
SICURO DELL'APPARECCHIO E ALLA COMPRENSIONE DEI PERICOLI AD ESSO INERENTI.
• I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON
L’APPARECCHIO.
• LA PULIZIA E LA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL'UTILIZZATORE
NON DEVE ESSERE EFFETTUATA DA BAMBINI SENZA SORVEGLIANZA.
• NON TOCCARE IL GENERATORE SE SI È A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE
O UMIDE.
• E’ VIETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA
L’AUTORIZZAZIONE O LE INDICAZIONI DEL COSTRUTTORE.
• NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DALLA STUFA
ANCHE SE QUESTA È SCOLLEGATA DALLA RETE DI ALIMENTAZIONE ELETTRICA.
• SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON
VENGA IN CONTATTO CON PARTI CALDE DELL’APPARECCHIO.
• EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE
DEL LOCALE DI INSTALLAZIONE, LE APERTURE DI AERAZIONE SONO INDISPENSABILI
PER UNA CORRETTA COMBUSTIONE.
• NON LASCIARE GLI ELEMENTI DELL’IMBALLO ALLA PORTATA DEI BAMBINI O DI PERSONE
INABILI NON ASSISTITE.
• DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE
DEVE RIMANERE SEMPRE CHIUSA.
• QUANDO L'APPARECCHIO È IN FUNZIONE È CALDO AL TATTO, IN PARTICOLARE TUTTE
LE SUPERFICI ESTERNE, PER QUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE
• CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE
L’APPARECCHIO IN SEGUITO AD UN LUNGO PERIODO DI MANCATO UTILIZZO.
• IL GENERATORE È STATO PROGETTATO PER FUNZIONARE CON QUALSIASI CONDIZIONE
CLIMATICA, IN CASO DI CONDIZIONI PARTICOLARMENTE AVVERSE (VENTO FORTE, GELO)
POTREBBERO INTERVENIRE SISTEMI DI SICUREZZA CHE PORTANO IL GENERATORE IN
SPEGNIMENTO. SE SI VERIFICA CIÒ CONTATTARE IL SERVIZIO DI ASSISTENZA TECNICA
E, IN OGNI CASO, NON DISABILITARE I SISTEMI DI SICUREZZA.
5
ITALIANO
• IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER
SOFFOCARE LE FIAMME O RICHIEDERE L’INTERVENTO DEI VIGILI DEL FUOCO.
• QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI
RIFIUTI
• NON UTILIZZARE ALCUN LIQUIDO INFIAMMABILE PER L’ACCENSIONE
• LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO
PRESENTARE MICRO-PUNTINATURE, CAVILLATURE ED IMPERFEZIONI CROMATICHE.
QUESTE CARATTERISTICHE NE TESTIMONIANO LA PREGIATA NATURA. SMALTO E
MAIOLICA, PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO
SCREPOLATURE (CAVILLATURA) CHE NE DIMOSTRANO L’EFFETTIVA AUTENTICITÀ.
PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO
ED ASCIUTTO; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST’ULTIMO
POTREBBE PENETRARE ALL’INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.
.
Il suo impianto va realizzato in modo conforme alla regola dell’arte, secondo le prescrizioni delle presenti istruzioni e le regole
della professione, da personale qualicato, che agisce a nome di imprese adatte ad assumere l’intera responsabilità dell’insieme
dell’impianto.
Questo apparecchio non è adatto all’uso da parte di persone (inclusi bambini) con capacità siche, sensoriali e mentali ridotte, o
inesperte, a meno che non vengano supervisionate ed istruite nell’uso dell’apparecchio da una persona responsabile per la loro
sicurezza. I bambini devono essere controllati per assicurarsi che non giochino con l’apparecchio (EN 60335-2-102 / 7.12).
.
.
Oggetto:
Si dichiara che tutti gli apparecchi vengono assemblati con materiali che non presentano parti di amianto o suoi derivati e che nel
materiale d’apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto dalla norma di
riferimento.
Oggetto:
Si dichiara che in tutti gli apparecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all’uso alimentare, in
conformità al Regolamento CE in oggetto.
L’installazione del prodotto e degli equipaggiamenti ausiliari, relativi all’impianto di riscaldamento, deve essere conforme a tutte le
Norme e Regolamentazioni attuali ed a quanto previsto dalla Legge.
L’installazione, i relativi collegamenti dell’impianto, la messa in servizio e la verica del corretto funzionamento devono essere eseguiti
a regola d’arte da personale professionalmente preparato nel pieno rispetto delle norme vigenti, sia nazionali, regionali, provinciali e
comunali presenti nel paese in cui è stato installato l’apparecchio, nonché delle presenti istruzioni.
L’installazione deve essere eseguita da personale autorizzato, che dovrà rilasciare all’acquirente una dichiarazione di conformità
dell’impianto, il quale si assumerà l’intera responsabilità dell’installazione denitiva e del conseguente buon funzionamento del
prodotto installato.
6
Nell’installazione dell’apparecchio devono essere osservate le seguenti misure di sicurezza:
a) Al ne di assicurare un sufciente isolamento termico, rispettare la distanza minima di sicurezza dal retro e da entrambi i lati
da elementi costruttivi ed oggetti inammabili e sensibili al calore (vedi INFORMAZIONI MARCATURA CE - ).
;
b) Davanti alla porta del focolare, nell’area di radiazione della stessa, non deve esserci alcun oggetto o materiale di costruzione
inammabile e sensibile al calore a meno di di distanza. Tale distanza può essere ridotta a 40 cm qualora venga
installata una protezione, retroventilata e resistente al calore, davanti all’intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale inammabile, bisogna prevedere un sottofondo ignifugo.
, come moquette, parquet o sughero etc., da uno strato di
materiale non inammabile (dimensioni secondo l’ordinamento regionale, vedi ).
Il prodotto deve funzionare esclusivamente con il cassetto cenere inserito.
I residui solidi della combustione (ceneri) devono essere raccolti in un contenitore ermetico e resistente al fuoco. L’apparecchio non
deve mai essere acceso in presenza di emissioni gassose o vapori (per esempio colla per linoleum, benzina ecc.). Non depositate
materiali inammabili nelle vicinanze dell’apparecchio.
Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superci, della
porta e del vetro del focolare, delle maniglie delle porte o di comando, del tubo fumi ed eventualmente della parte anteriore
dell’apparecchio.
(guanti resistenti al calore, dispositivi di comando).
.
Quando si utilizza un combustibile errato o troppo umido si formano dei depositi (creosoto) nella canna fumaria con il rischio d’incendio.
ITALIANO
Prima dell’installazione eseguire le seguenti veriche:
• Accertarsi che il pavimento possa sostenere il peso dell’apparecchio e provvedere ad un adeguato isolamento nel caso sia
costruito in materiale inammabile (DIMENSIONI SECONDO L’ORDINAMENTO REGIONALE).
• Assicurarsi che nella stanza dove sarà installato vi sia una ventilazione adeguata.
• Evitare l’installazione in locali con presenza di condotti di ventilazione collettivo, cappe con o senza estrattore, apparecchi a
gas di tipo B, pompe di calore o la presenza di apparecchi il cui funzionamento contemporaneo possa mettere in depressione
il locale (rif. )
• Accertarsi che la canna fumaria e i tubi a cui verrà collegato l’apparecchio siano idonei,
.
• Il diametro dell’apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L’apertura
dovrebbe essere dotata di una connessione a muro per l’inserimento del tubo di scarico e di un rosone.
• Lasciare sempre un di vuoto d’aria tra il prodotto e le pareti, laterale e posteriore (vedi INFORMAZIONI MARCATURA
CE).
• Stabilire il tipo di ventilazione (naturale o forzata) vedi capitolo VENTILAZIONE CAPPA O LOCALE ADIACENTE.
• Tramite i piedini regolabili e mediante l’impiego di una livella assicurarsi che l’apparecchio sia perfettamente in piano per
permettere un corretto scorrimento della porta.
: - Nel costruire il rivestimento, bisogna tenere presente delle eventuali, e successive, manutenzioni agli organi elettrici
installati (p.e. ventilatori, sonda di temperatura, etc.) e dove presente l’impianto idraulico, ai dispositivi connessi al prodotto.
Il Vostro abituale spazzacamino di zona deve essere informato sull’installazione del prodotto, afnché possa vericarne il regolare
collegamento alla canna fumaria ed il grado di efcienza di quest’ultima.
7
Se si manifesta un incendio nel camino o nella canna fumaria:
a) Chiudere la porta di caricamento.
b) Chiudere i registri dell’aria comburente
c) Spegnere tramite l’uso di estintori ad anidride carbonica (CO2 a polveri )
d) Richiedere l’immediato intervento dei VIGILI del FUOCO
.
Quando la canna fumaria smette di bruciare, bisogna farla vericare da uno specialista per individuare eventuali crepe o punti
permeabili.
Tenendo conto dell’irradiazione del focolare, dovete essere particolarmente attenti alla protezione delle travi nella progettazione del
vostro camino, tenete conto da una parte della prossimità della trave dalle facce esterne del focolare, e dall’altra dell’irradiazione della
porta in vetro che normalmente è molto vicina alle travi stesse. Sappiate che in qualsiasi caso, le facce interne o inferiori di questa
trave in materiale combustibile non devono essere in contatto con temperature superiori ai 65 °C.
In sono riportati alcuni esempi di soluzione.
:
Denizione secondo la Norma EN13229 :
L’apparecchio è composto da lastre in lamiera d’acciaio verniciato, fusioni di ghisa e materiali refrattari.
Il focolare è rivestito da fusioni di ghisa e da lastre in refrattario, il portagriglia e la relativa griglia estraibile sono entrambi in ghisa.
L’insieme della camera di combustione è a tenuta ermetica mediante saldatura e rivestito con un carter in lamiera zincata.
Attraverso questi fori arriva all’interno del focolare dell’ aria preriscaldata, si ottiene così una post-combustione con un aumento del
rendimento ed una riduzione di emissioni dei gas incombusti.
La porta panoramica è montata su guide estensibili a sfere le quali garantiscono un funzionamento robusto, silenzioso ed afdabile
nel tempo. Il contrappeso di sollevamento della porta è sostenuto da due robuste catene con relativi pignoni.
Il vetro ceramico (resistente no 700 C) della porta, consente un’affascinante vista sulle amme ardenti ed impedisce ogni fuoriuscita
di scintille e fumo.
MONOBLOCCO 800 DI SERIE DI SERIE DI SERIE
Il riscaldamento dell’ambiente avviene:
: il passaggio dell’aria attraverso il mantello e la cappa di rivestimento rilascia calore nell’ambiente.
: attraverso il vetro panoramico e il corpo in acciaio viene irraggiato calore nell’ambiente.
L’apparecchio è dotato di registri per l’aria primaria e secondaria, con i quali viene regolata la combustione.
()
Con il registro posto sotto la porta del focolare viene regolato il passaggio dell’aria attraverso il cassetto cenere e la griglia in
direzione del combustibile. L’aria primaria è necessaria per il processo di combustione.
• Nel bisogna (tirare) totalmente la leva.
Il cassetto cenere deve essere svuotato regolarmente, in modo che la cenere non possa ostacolare l’entrata d’aria primaria per la
combustione. Attraverso l’aria primaria viene anche mantenuto vivo il fuoco.
Durante la combustione di legna, il registro d’aria primaria deve essere aperto solo un poco, poiché altrimenti la legna arde
velocemente e l’apparecchio si può surriscaldare (vedi paragrafo FUNZIONAMENTO).
()
L’aria secondaria, passando internamente ai due montanti laterali della facciata, si riscalda ed innesca la doppia combustione
mantenendo, nello stesso tempo, il vetro della porta pulito (registro totalmente a destra). Con la leva del registro posta ,
l’apparecchio (mod. 800) funziona a , e cioè: l’aria è e l’aria è (vedi
paragrafo FUNZIONAMENTO).
è la seguente:
Combustibile
MONOBLOCCO 800 Legna APERTA APERTA PRETARATA
ITALIANO8
ITALIANO
Requisiti fondamentali per un corretto funzionamento dell’apparecchio:
• la sezione interna deve essere preferibilmente circolare;
• essere priva di strozzature ed avere andamento verticale con deviazioni non superiori a 45°;
• se già usata deve essere pulita;
• rispettare i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fossero a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non
inferiore a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati deve essere = 1,5.
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un’altezza minima di 4 m.
Sono e pertanto pregiudicano il buon funzionamento dell’apparecchio: brocemento, acciaio zincato,superci interne ruvide
e porose. In sono riportati alcuni esempi di soluzione.
Il tiraggio creato dalla vostra canna fumaria deve essere sufciente ma non eccessivo.
Una sezione della canna fumaria troppo importante può presentare un volume troppo grande da riscaldare e dunque provocare delle
difcoltà di funzionamento dell’apparecchio; per evitare ciò provvedete ad intubare la stessa per tutta la sua altezza. Una sezione
troppo piccola provoca una diminuzione del tiraggio.
: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inammabili attenersi
a quanto previsto dalla Norma UNI10683.
.
E’ far transitare all’interno della stessa tubazioni di impianti o canali di adduzione d’aria. E’ proibito inoltre praticare
aperture mobili o sse ,sulla stessa, per il collegamento di ulteriori apparecchi diversi ().
È pertanto indispensabile che, se costruito artigianalmente, la sezione di uscita sia più di due volte la sezione interna della canna
fumaria ().
Dovendo sempre superare il colmo del tetto, il comignolo dovrà assicurare lo scarico anche in presenza di vento ().
Il comignolo deve rispondere ai seguenti requisiti:
• avere sezione interna equivalente a quella del camino.
• avere sezione utile d’uscita doppia di quella interna della canna fumaria.
• essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
Il collegamento al camino deve essere eseguito con tubi rigidi in acciaio conforme a tutte le Norme e Regolamentazioni attuali ed a
quanto previsto dalla Legge.
Il tubo di scarico fumi deve essere ssato ermeticamente al camino e può avere un’inclinazione massima di 45°, questo per evitare
depositi eccessivi di condensa prodotta nelle fasi iniziali d’accensione e/o l’aggrappaggio eccessivo di fuliggine ed inoltre evita il
rallentamento dei fumi in uscita.
La non ermeticità del collegamento può causare il malfunzionamento dell’apparecchio.
Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell’apparecchio.
Ciò viene garantito dai tubi secondo DIN 1298.
17-20 Pascal (=1.7-2 mm di
colonna d’acqua).
La misurazione deve essere fatta sempre ad apparecchio caldo (resa calorica nominale).
Quando la depressione supera 20 Pa (=2 mm di colonna d’acqua) è necessario ridurla con l’installazione di un regolatore di tiraggio
supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.
.
E’ indispensabile che lo spazio compreso tra la parte superiore, i lati dell’apparecchio ed il deettore di materiale incombustibile della
cappa, sia costantemente ventilato.
(entrata di aria fresca) ed un’uscita alta (uscita d’aria calda).
Gli spazi previsti per la circolazione dell’aria indicati nelle gure :
: apertura minima: 1000 cm2
: apertura minima: 750 cm2
Si otterrà quindi:
• una maggiore sicurezza
9
ITALIANO
Per un buon funzionamento dell’apparecchio è che nel luogo d’installazione venga immessa sufciente aria per
la combustione e la riossigenazione dell’ambiente stesso. Ciò signica che, attraverso apposite aperture comunicanti con l’esterno,
deve poter circolare aria per la combustione anche a porte e nestre chiuse.
• La presa d’aria deve essere posizionata in modo da non poter essere ostruita;
• La presa d’aria deve essere comunicante con il locale d’installazione dell’apparecchio ed essere protetta con una griglia.
• Qualora l’afusso d’aria fosse ottenuto attraverso aperture comunicanti con locali adiacenti, sono da evitare () prese
d’aria in collegamento con garage, cucine, bagni, centrali termiche.
• Se nel locale di installazione dell’apparecchio fossero presenti delle cappe di aspirazione, queste devono essere fatte
funzionare contemporaneamente. Queste, infatti, possono provocare l’uscita di fumi nel locale, anche con la porta del focolare
chiusa.
Dimensioni minime ():
– convenzione : 300 cm2
– convenzione : 150 cm2 presa aria esterna per l’apparecchio, dove presente (*B1);
150 cm2 presa aria esterna per il ventilatore, dove presente (B2);
150 cm2 presa aria interna per il ventilatore, dove presente ( ).
* (Per un miglior benessere e relativa ossigenazione dell’ambiente, l’aria di combustione può essere prelevata direttamente dall’esterno
da un raccordo (B1) di collegamento ad un tubo essibile (NON fornito) per l’aria comburente esterna. Il tubo di collegamento deve
essere liscio con un diametro minimo di (B1 ), dovrà avere una lunghezza massima di 4 m e presentare non più di tre curve.
Qualora questo sia collegato direttamente con l’esterno deve essere dotato di un apposito frangivento).
Il può distribuire l’aria riscaldata tramite convenzione naturale o tramite convenzione forzata mediante l’uso di un ventilatore
centrifugo (vedi capitolo KIT di ventilazione OPZIONALE), pertanto in fase di installazione bisogna decidere il tipo di ventilazione o
convezione da adottare:
Per favorire la circolazione naturale dell’aria (movimento ascensionale dovuto al riscaldamento della stessa) bisogna togliere i
semitranci dall’involucro esterno del ().
Scegliendo questo sistema di convezione è sconsigliata la successiva installazione dell’elettroventilatore.
Tramite l’installazione di un ventilatore centrifugo è possibile distribuire l’aria calda nei locali adiacenti tramite canalizzazioni no a 4
metri di lunghezza. In questo caso non rimuovere i semitranci dall’involucro esterno del ().
La copertura di ogni è dotata di 2 uscite con diametro di 150 mm (15 cm) per il collegamento di tubi resistenti al calore.
a) Eseguire la foratura sui muri o sulla cappa esistente per permettere il passaggio e l’applicazione dei tubi essibili (ignifughi) di
diametro 15 cm con le relative bocchette;
b) ssare i tubi tramite delle fascette ai relativi collari e bocchette; dopo aver tolto i tappi semitrancio;
c) ogni tubo non dovrà superare i 2 metri di lunghezza per la ventilazione naturale e i 4 metri per la ventilazione forzata, dovrà
essere coibentato con materiali isolanti per evitare rumorosità e dispersione di calore;
d) le bocchette vanno posizionate ad una altezza non inferiore ai 2 m dal pavimento per evitare che l’aria calda in uscita investa
le persone;
e) le lunghezze dei tubi di canalizzazione dovranno essere di uguale lunghezza per evitare diverse quantità d’aria distribuita da
ogni uscita ().
• un aumento del calore creato dalla circolazione d’aria attorno all’apparecchio
• un migliore funzionamento dell’apparecchio
( pos. ) va installata sulla parte superiore della cappa a circa 20 cm dal softto. Questa deve
sempre essere installata in quanto la sua funzione è quella di lasciare fuoriuscire nel locale il calore accumulato all’interno della
cappa (sovrapressione).
si consiglia la realizzazione della contro cappa in cartongesso ignifugo con telaio metallico autoportante, in
maniera da non far gravare il suo peso sul rivestimento estetico stesso (marmo). Si consiglia di predisporre una porta di
ispezione sulla contro cappa o dove ritenuto opportuno per una agevole accessibilità e visibilità dei dispositivi di sicurezza
(manometri, valvole, circolatore,..).
10
ITALIANO
I combustibili ammessi sono ceppi di legna. Si devono utilizzare esclusivamente ceppi di legna secca (contenuto d’acqua max. 20%).
Si dovrebbero caricare al massimo 2 o 3 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20-30 cm ed una
circonferenza di massimo 30-35 cm.
La legna usata come combustibile deve avere un contenuto d’umidità inferiore al 20% e deve essere deposta in luogo asciutto. La
legna umida rende l’accensione più difcile, poiché è necessaria una maggiore quantità d’energia per far evaporare l’acqua presente.
Il contenuto umido ha inoltre lo svantaggio che, con l’abbassarsi della temperatura, l’acqua si condensa prima nel focolare e quindi
nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d’incendio della stessa.
La legna fresca contiene circa il 60% di H2O, perciò non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato
(per esempio sotto una tettoia) per almeno due anni prima di utilizzarla.
Carta e cartone devono essere utilizzati solo per l’accensione.
e danneggerebbe inoltre l’apparecchio e la canna fumaria, provocando inoltre danni alla salute
ed in virtù del disturbo olfattivo a reclami da parte del vicinato .
La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.
750 4,0
900 4,2
640 4,1
470 4,1
660 4,4
450 4,5
550 4,4
LEGNI RESINOSI POCO ADATTI
.
I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe “A1” come da normativa UNI EN ISO 17225-5 e
umidità inferiore al 20%. L’utilizzo di altre essenze potrebbe comportare la necessità di regolazioni speciche e potrebbe far ottenere
rese diverse dal prodotto.
(vedi capitolo AVVERTENZE GENERALI).
.
Sui nostri prodotti possono essere installati dei kit di ventilazione adatti a migliorare la distribuzione del calore attraverso
la ventilazione del solo ambiente di installazione oppure del locale adiacente (vedi capitolo PRESA ARIA ESTERNA).
Per l’installazione del Kit di ventilazione forzata seguire le istruzioni indicate (vedi capitolo VENTILAZIONE CAPPA O LOCALE
ADIACENTE). Il Kit è composto da un ventilatore centrifugo, una centralina di accensione e regolazione e da un termostato (TM) che
fa avviare il ventilatore quando l’apparecchio è adeguatamente riscaldato e lo arresta quando è parzialmente freddo.
L’accensione e la regolazione viene effettuata tramite l’apposita centralina in dotazione la quale dovrà essere installata lontana da
fonti di calore dirette.
(vedi capitolo KIT VENTILAZIONE OPTIONALE):
Collegare il cavo di alimentazione della centralina ad un interruttore bipolare con distanza tra i contatti di almeno 3 mm (Alimentazione
230V~ 50 Hz, indispensabile il corretto collegamento all’impianto di messa a terra).
: Il COMANDO deve essere alimentato in rete con a monte un interruttore generale differenziale di linea come dalle
vigenti normative. Il corretto funzionamento del comando è garantito solamente per l’apposito motore per il quale è stato costruito.
L’uso improprio solleva il costruttore da ogni responsabilità.
11
ITALIANO

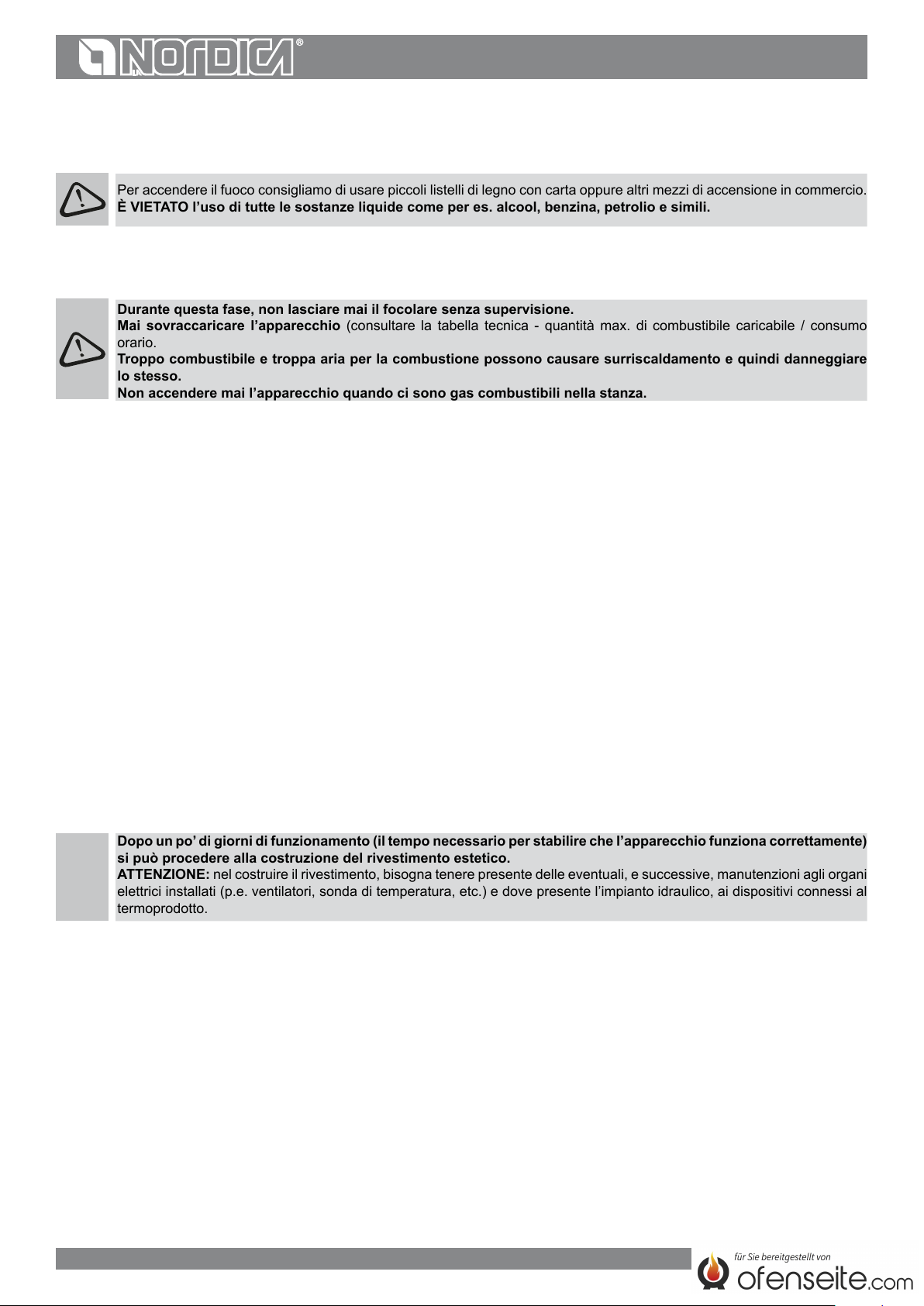

Alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti nella
cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo del prodotto. Si deve comunque assicurare
una buona ventilazione dell’ambiente.
Per accendere il fuoco consigliamo di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.
Aprire totalmente l’aria primaria.
Quando la legna comincia ad ardere si può ricaricare aprendo lentamente la porta, in modo da evitare fuori uscite di fumo, si chiude
il registro dell’aria primaria e si controlla la combustione mediante l’aria secondaria secondo le indicazioni del CAP. DESCIZIONE
TECNICA.
(consultare la tabella tecnica - quantità max. di combustibile caricabile / consumo
orario.
Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
• i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
• la temperatura alla quale il corpo del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili
dai 300 °C ai 500 °C;
• durante la sua vita, il prodotto è sottoposto a cicli alternati di accensioni e di spegnimento durante la stessa giornata e a cicli
di intenso utilizzo o di assoluto riposo al variare delle stagioni;
• prima di potersi denire rodato, il prodotto nuovo dovrà essere sottoposto a diversi cicli di avviamento per poter consentire a
tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
• in particolare inizialmente si potrà notare l’emissione di odori tipici dei metalli sottoposti a grande sollecitazione termica e di
vernice ancora fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250°C per qualche ora, dovrà superare più
volte e per una certa durata la temperatura di 350°C, prima di incorporarsi perfettamente con le superci metalliche.
Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:
1. Assicuratevi che sia garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
2. Nelle prime accensioni, non caricare eccessivamente la camera di combustione (circa metà della quantità indicata nel
manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indicato
nel manuale d'istruzioni.
3. Ripetere questa operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4. Successivamente caricare sempre più (seguendo comunque quanto descritto sul libretto di istruzione relativamente al massimo
carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-
spegnimento di breve durata.
6. Una volta superato il “rodaggio” si potrà utilizzare il Vostro prodotto come il motore di un’auto, evitando bruschi riscaldamenti
con eccessivi carichi.
nel costruire il rivestimento, bisogna tenere presente delle eventuali, e successive, manutenzioni agli organi
elettrici installati (p.e. ventilatori, sonda di temperatura, etc.) e dove presente l’impianto idraulico, ai dispositivi connessi al
termoprodotto.
La combustione senza fumo è un metodo di accensione per ridurre in modo signicativo le emissioni di sostanze nocive. La legna
brucia gradualmente dall’alto verso il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti,
passando attraverso le alte temperature della amma, bruciano quasi completamente.
Mettere i ciocchi di legna nel focolare ad una certa distanza uno dall’altro, come indicato in . Disporre in basso i più grossi e
in alto i più ni, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta,
disporre i primi ciocchi del modulo perpendicolarmente alla catasta di legna.
Questo modulo di accensione sostituisce quello di carta o cartone.
Preparare 4 ciocchi con una sezione trasversale di 3cm x 3cm e una lunghezza di 20 cm . Mettere i quattro ciocchi incrociati
sopra la catasta di legna, trasversalmente ad essa, con nel mezzo del modulo l’accendi fuoco, che può essere per esempio lana di
legna impregnata di cera. Un ammifero è sufciente per accendere il fuoco. Volendo si possono utilizzare anche pezzi di legno più
sottili: in tal caso ne occorrerà una maggiore quantità.
Tenere aperte la valvola di scarico fumi e il registro per l’aria comburente ( - ). Dopo avere acceso il fuoco, lasciare il registro
che regola l’aria per la combustione nella posizione indicata in Figura.
:
• non aggiungere ulteriore legna tra una carica completa e l’altra;
12
ITALIANO
• non soffocare il fuoco chiudendo le prese d’aria;
• la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
Queste indicazioni sono sostenute da ENERGIA Legno SVIZZERA
Dopo aver posizionato i registri correttamente, inserire la carica di legna oraria indicata evitare sovraccarichi che provocano
sollecitazioni anomale e deformazioni.
.
Con i registri posti sulla facciata dell’apparecchio viene regolata l’emissione di calore dello stesso. Essi devono essere aperti secondo
il bisogno calorico. La migliore combustione (con emissioni minime) viene raggiunta quando, caricando legna, la maggior parte
dell’aria per la combustione passa attraverso il registro dell’aria secondaria.
Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all’eccessivo surriscaldamento
(effetto forgia).
La regolazione dei registri necessaria per l’ottenimento della resa calorica nominale con una depressione al camino di 12 Pa
(=1.2 mm di colonna d’acqua) è la seguente: vedi capitolo DESCRIZIONE TECNICA.
Oltre che dalla regolazione dell’aria per la combustione, l’intensità della combustione e quindi la resa calorica del vostro apparecchio
è inuenzata dal camino. Un buon tiraggio del camino richiede una regolazione più ridotta dell’aria per la combustione, mentre uno
scarso tiraggio necessita maggiormente di un’esatta regolazione dell’aria per la combustione.
Per vericare la buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco signica che l’apparecchio
non è regolato correttamente o la legna è troppo bagnata; se invece il fumo è grigio o nero è segno che la combustione non è
completa (è necessaria una maggior quantità di aria secondaria).
: Quando si aggiunge combustibile sopra alle braci in assenza di amma si potrebbe vericare un elevato
sviluppo di fumi. Se questo dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi
vericare un’esplosione. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di
piccoli listelli.
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, in caso di improvviso aumento della
temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completamente.
I gas di scarico non fuoriescono più completamente (odore intenso di gas).
In tal caso scuotete più frequentemente la griglia e aumentate l’aria per la combustione. Caricate in seguito una quantità ridotta di
combustibile facendo sì che questo bruci più rapidamente ( con sviluppo di amme ) e si stabilizzi così il tiraggio della canna fumaria.
Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici.
Controllare e pulire, almeno una volta all’anno, la presa d’aria esterna. Il camino deve essere regolarmente ramazzato dallo
spazzacamino.
Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installazione del prodotto, il collegamento al camino e
l’aerazione.
:
Si possono usare esclusivamente parti di ricambio espressamente autorizzate ed offerte da . In caso
di bisogno Vi preghiamo di rivolgerVi al Vs rivenditore specializzato.
Dopo aver vericato che la porta sia totalmente abbassata, sbloccare il chiavistello superiore ( ) aprirla a ribalta, pulire
il vetro, chiudere la ribalta e bloccare il chiavistello prima di risollevare la porta.
Tramite uno specico ingresso dell’aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efcacemente
rallentata. Non può comunque mai essere evitata con l’utilizzo dei combustibili solidi (es. legna umida ) e questo non è da considerarsi
come un difetto dell’apparecchio .
13
ITALIANO
. Per la pulizia si possono usare dei prodotti specici oppure, con una palla di carta di giornale
(quotidiano) inumidita e passata nella cenere.
i.
La corretta procedura di accensione, l’utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell’aria
secondaria, il sufciente tiraggio del camino e la presenza dell’aria comburente sono indispensabili per il funzionamento ottimale
dell’apparecchio e per mantenere pulito il vetro.
Tutti i prodottihanno una griglia focolare ed un cassetto per la raccolta della ceneri. Vi consigliamo di svuotare periodicamente il
cassetto dalla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3-4
cm di cenere nel focolare.
:
.
La corretta procedura di accensione, l’utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell’aria
secondaria, il sufciente tiraggio del camino e la presenza d’aria comburente sono indispensabili per il funzionamento ottimale
dell’apparecchio e per mantenere pulito il vetro.
, o qualora sia necessario (problemi di mal funzionamento
con scarsa resa). Un eccessivo deposito di fuliggine (creosoto) può provocare problemi nello scarico dei fumi e l’incendio della canna
fumaria.
. Questa operazione, dovrebbe essere svolta
da uno spazzacamino che contemporaneamente può effettuare un’ispezione.
Durante la pulizia bisogna togliere dall’apparecchio il cassetto cenere, la griglia ed il deettore fumi per favorire la caduta della
fuliggine.
I deettori sono facilmente estraibili dalle loro sedi in quanto non sono ssati con nessuna vite. A pulizia eseguita gli stessi vanno
riposizionati nelle loro sedi ().
.
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all’eliminazione totale della cenere ed altri
eventuali residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l’apparecchio venga disconnesso
dal camino, è opportuno chiudere il foro di uscita.
E’ consigliabile effettuare l’operazione di pulizia della canna fumaria almeno una volta all’anno; vericando nel contempo l’effettivo
stato delle guarnizioni che se non risultassero perfettamente integre - cioè non più aderenti alla stufa - non garantirebbero il buon
funzionamento dell’apparecchio! Si renderebbe quindi necessaria la loro sostituzione.
In caso di umidità del locale dove è posto l’apparecchio, sistemare dei sali assorbenti all’interno del focolare.
Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l’aspetto estetico, con della vaselina neutra.
Le porte per funzionare in maniera silenziosa, afdabile e robusta vengono ssate a delle guide estensibili a sfere. Usando
continuamente l’apparecchio, con il tempo, il lubricante delle guide stesse tende progressivamente ad esaurirsi rendendole quindi
meno scorrevoli e più rumorose. Per questo motivo in dotazione ad ogni apparecchio viene fornito del grasso per alta temperatura
in maniera da rendere possibile la lubricazione, da parte dell’utente, delle guide qualora questo si renda necessario (eccessiva
rumorosità o riduzione di scorrevolezza).
Dopo aver totalmente sollevato la porta del camino fare uso di una siringa e applicare internamente sul binario nel punto visibile più
alto possibile, due palline di grasso (corrispondenti a 0.5 ml della scala graduata di una siringa).
Fare attenzione ad non superare la quantità consigliata. Ripetere la stessa operazione sull’altro binario, sollevare ed
abbassare più volte la porta in modo che il grasso si distribuisca su tutte le sfere.
: .
14
ITALIANO
CONDIZIONI DI GARANZIA
I prodotti La Nordica S.p.A. sono garantiti, nell’ambito della comunità europea, per un periodo di 24 mesi dalla data di acquisto.
L’acquisto deve essere provato da un documento scalmente valido rilasciato dal rivenditore (scontrino scale, fattura o bolla di
trasporto) che identichi il prodotto acquistato e la data di acquisto e/o consegna dello stesso.
La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all’interno della Comunità Europea coperti
dal servizio di centri di assistenza tecnica autorizzati (vericare sul sito www.lanordica-extraame.com)
Deve inoltre intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove
ha la sede legale e/o d’affari il venditore del prodotto La Nordica S.p.A.
Le presenti norme non si applicano nei casi di acquisto del prodotto nell’ambito di attività commerciali, imprenditoriali o professionali.
In questi casi la garanzia del prodotto sarà limitata ad un periodo di 12 mesi dalla data di acquisto.
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libretto di istruzioni per accertarsi che l’anomalia non possa essere risolta con la corretta applicazione delle funzionalità del
prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell’intervento
sarà a completo carico del consumatore. Quando richiedete l’intervento del Servizio Assistenza al Centro di Assistenza Autorizzato
indicate sempre: - natura del difetto - modello del vostro apparecchio - indirizzo completo - numero di telefono
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libretto di istruzioni per accertarsi che l’anomalia non possa essere risolta con la corretta applicazione delle funzionalità del
prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell’intervento
sarà a completo carico del consumatore. Richiedete l’intervento del Servizio Assistenza o l’indirizzo del centro di assistenza tecnica
autorizzato al venditore indicando sempre: natura del difetto, modello del vostro apparecchio, indirizzo completo e numero di telefono.
Non esiste regola assoluta che permetta di calcolare la potenza corretta necessaria. Questa potenza è in funzione dello spazio
da riscaldare, ma dipende anche in grande misura dall’isolamento. In media, la potenza calorica necessaria per una stanza
adeguatamente isolata sarà (per una temperatura esterna di 0 °C).
Siccome , possiamo adottare un valore di .
Supponendo che desideriate riscaldare una stanza di 150 m3 (10 x 6 x 2,5 m) in un’abitazione isolata, vi occorreranno, 150 m3 x 35
W/m3 = 5250 W o 5,25 kW. Come riscaldamento principale un apparecchio di 8 kW sarà dunque sufciente.
Legna secca (15% di umidità) kg 3600 4.2 1,00
Legna bagnata (50% di umidità) kg 1850 2.2 1,95
Bricchette di legna kg 4000 5.0 0,84
Bricchette di legnite kg 4800 5.6 0,75
Antracite normale kg 7700 8.9 0,47
Coke kg 6780 7.9 0,53
Gas naturale m37800 9.1 0,46
Nafta L 8500 9.9 0,42
Elettricità kW/h 860 1.0 4,19
15
ITALIANO
Qualora il difetto riscontrato sia riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplicativo e non esaustivo,
portata insufciente degli impianti; errata installazione e/o manutenzione operata da personale non in possesso dei requisiti previsti
dalle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d’uso e cattiva manutenzione da parte del
consumatore, rispetto a quanto riportato e raccomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del
contratto di vendita, decade la presente garanzia.
Non sono altresì compresi nella presente garanzia i danni subiti dal prodotto in assenza di cause provate imputabili a vizi di
fabbricazione. Allo stesso modo sono esclusi dalla presente garanzia i vizi riconducibili al mancato corretto funzionamento della
canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell’acquisto, così come tutti i difetti del prodotto dovuti
ad incuria, rottura accidentale, manomissione e/o danneggiamento nel trasporto (graf, ammaccature etc.), interventi eseguiti da
personale non autorizzato ed ulteriori danni causati da erronei interventi del consumatore nel tentativo di porre rimedio all’iniziale
guasto.
Sono esclusi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglie in ghisa,
materiali refrattari ( es. Nordiker o altro), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i
relativi componenti. Nei prodotti Idro lo scambiatore di calore è escluso dalla garanzia nel caso in cui non venga realizzato un adeguato
circuito anticondensa che garantisca una temperatura di ritorno dell’apparecchio di almeno 55 gradi. In generale sono esclusi da
garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l’uso e/o manutenzione
o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all’utilizzo di detergenti aggressivi.
In caso di segnalazione di difetti non riscontrati poi in fase di verica da parte di un tecnico autorizzato, l’intervento sarà a completo
carico del consumatore.
Qualora il ripristino alla conformità non fosse possibile attraverso la riparazione del prodotto/componente, si provvederà alla
sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell’acquisto del prodotto/componente da
sostituire.
La Nordica S.p.A. declina ogni responsabilità per eventuali danni che possono, direttamente o indirettamente, derivare a persone,
animali e cose, in conseguenza alla mancata osservanza di tutte le prescrizioni indicate nell’apposito libretto istruzioni e concernenti
le avvertenze in tema di installazione, uso e manutenzione del prodotto, scaricabile anche dal sito internet.
Sono esclusi dalla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o altro.
Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati dalla La Nordica S.p.A. e nel caso
di sostituzione del prodotto, il trasporto sarà gratuito. Nei casi in cui il tecnico fosse in grado di riparare il prodotto presso il domicilio
dell’utente, è lo stesso si riutasse, il trasporto in laboratorio e la riconsegna saranno invece a suo carico.
Trascorso il periodo di 24 mesi di garanzia ogni intervento di riparazione sarà a completo carico del consumatore.
In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza-
Italia)
• Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come inceneritore.
• Non utilizzare il prodotto come scala o struttura di appoggio.
• Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria o simili devono essere tenuti ad apposita
distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
• Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell’utente e solleva il produttore da ogni
responsabilità civile e penale.
• Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del prodotto può essere pericoloso
per l’incolumità dell’operatore e sollevano la ditta da ogni responsabilità civile e penale.
• Gran parte delle superci del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare
di entrare in contatto con queste parti senza adeguati indumenti di protezione o appositi mezzi, come ad esempio guanti a
protezione termica
• E’ vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
• Il prodotto deve essere connesso elettricamente ad un impianto munito di un efcace sistema di messa a terra.
• Spegnere il prodotto in caso di guasto o cattivo funzionamento.
• Non lavare il prodotto con acqua. L’acqua potrebbe penetrare all’interno dell’unità e guastare gli isolamenti elettrici, provocando
scosse elettriche.
• Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, così come l’uso improprio e la
mancata manutenzione come prevista dal costruttore.
16
ENgLIsH
ATTENTION
sURfACEs CAN BECOME vERY HOT!
ALWAYs UsE PROTECTIvE gLOvEs!
During combustion, thermal energy is released that signicantly increases the heat of surfaces, doors, handles, controls, glass, exhaust
pipes, and even the front of the appliance. Avoid contact with those elements if not wearing protective clothing (protective gloves
included). Make sure children are aware of the danger and keep them away from the stove during operation.
FIRST-AID MEASURES ..........................................................................................................................................................................................21
BEAM PROTECTIONS ...........................................................................................................................................................................................21
CHIMNEY CAP ........................................................................................................................................................................................................22
CONNECTION TO THE FLUE ................................................................................................................................................................................22
AIR FOR COMBUSTION.........................................................................................................................................................................................22
EXTERNAL AIR INTAKE .........................................................................................................................................................................................23
LOW EMISSION re lighting ...................................................................................................................................................................................25
OPERATION DURING TRANSITION PERIODS ....................................................................................................................................................26
GLASS CLEANING .................................................................................................................................................................................................27
CLEANING OUT THE ASHES ................................................................................................................................................................................27
CLEANING THE FLUE ............................................................................................................................................................................................27
SUMMER STOP ......................................................................................................................................................................................................27
MAINTENANCE OF THE EXTENSIBLE GUIDES ..................................................................................................................................................27
17
ENgLIsH
This instructions manual is an integral part of the product: make sure that it always accompanies the appliance, even if
transferred to another owner or user, or if transferred to another place. If it is damaged or lost, request another copy from
the area technician. This product is intended for the use for which it has been expressly designed. The manufacturer is
exempt from any liability, contractual and extracontractual, for injury/damage caused to persons/animals and objects,
due to installation, adjustment and maintenance errors and improper use.
After removing the packaging, ensure that the content is intact and complete. Otherwise, contact the dealer where the
appliance was purchased.
All electric components that make up the product must be replaced with original spare parts exclusively by an authorised
after-sales centre, thus guaranteeing correct functioning.
• THE APPLIANCE MAY BE USED BY CHILDREN 8 YEARS OF AGE OR OLDER AND
INDIVIDUALS WITH REDUCED PHYSICAL, SENSORY, OR MENTAL CAPACITIES OR
WITHOUT EXPERIENCE OR THE NECESSARY KNOWLEDGE, PROVIDED THAT THEY ARE
SUPERVISED OR HAVE RECEIVED INSTRUCTIONS ON SAFE USE OF THE APPLIANCE
AND THAT THEY UNDERSTAND THE INHERENT DANGERS.
• THE GENERATOR MUST NOT BE USED BY PERSONS (INCLUDING CHILDREN) WITH
REDUCED PHYSICAL, SENSORY AND MENTAL CAPACITIES OR WHO ARE UNSKILLED
PERSONS, UNLESS THEY ARE SUPERVISED AND TRAINED REGARDING USE OF THE
APPLIANCE BY A PERSON RESPONSIBLE FOR THEIR SAFETY.
• THE CLEANING AND MAINTENANCE REQUIRED BY THE USER MUST NOT BE PERFORMED
BY CHILDREN WITHOUT SUPERVISION.
• CHILDREN MUST BE CHECKED TO ENSURE THAT THEY DO NOT PLAY WITH THE
APPLIANCE.
• DO NOT TOUCH THE GENERATOR WHEN YOU ARE BAREFOOT OR WHEN PARTS OF THE
BODY ARE WET OR DAMP.
• THE SAFETY AND ADJUSTMENT DEVICES MUST NOT BE MODIFIED WITHOUT THE
AUTHORISATION OR INDICATIONS OF THE MANUFACTURER.
• DO NOT PULL, DISCONNECT, TWIST ELECTRIC CABLES LEAVING THE STOVE, EVEN IF
DISCONNECTED FROM THE ELECTRIC POWER SUPPLY MAINS.
• IT IS ADVISED TO POSITION THE POWER SUPPLY CABLE SO THAT IT DOES NOT COME
INTO CONTACT WITH HOT PARTS OF THE APPLIANCE.
• DO NOT CLOSE OR REDUCE THE DIMENSIONS OF THE AIRING VENTS IN THE PLACE OF
INSTALLATION. THE AIRING VENTS ARE ESSENTIAL FOR CORRECT COMBUSTION.
• DO NOT LEAVE THE PACKAGING ELEMENTS WITHIN REACH OF CHILDREN OR
UNASSISTED DISABLED PERSONS.
• THE HEARTH DOOR MUST ALWAYS BE CLOSED DURING NORMAL FUNCTIONING OF THE
PRODUCT.
• WHEN THE APPLIANCE IS FUNCTIONING AND HOT TO THE TOUCH, ESPECIALLY ALL
EXTERNAL SURFACES, ATTENTION MUST BE PAID
• CHECK FOR THE PRESENCE OF ANY OBSTRUCTIONS BEFORE SWITCHING THE
APPLIANCE ON FOLLOWING A PROLONGED PERIOD OF INACTIVITY.
• THE GENERATOR HAS BEEN DESIGNED TO FUNCTION IN ANY CLIMATIC CONDITION. IN
PARTICULARLY ADVERSE CONDITIONS (STRONG WIND, FREEZING) SAFETY SYSTEMS
MAY INTERVENE THAT SWITCH THE GENERATOR OFF. IF THIS OCCURS, CONTACT THE
18
ENgLIsH
TECHNICAL AFTER-SALES SERVICE AND ALWAYS DISABLE THE SAFETY SYSTEMS.
• IN THE EVENT THE FLUE CATCHES FIRE, USE SUITABLE SYSTEMS FOR SUFFOCATING
THE FLAMES OR REQUEST HELP FROM THE FIRE BRIGADE.
• THIS APPLIANCE MUST NOT BE USED TO BURN WASTE
• DO NOT USE ANY FLAMMABLE LIQUIDS FOR IGNITION
• THE MAJOLICAS ARE TOP QUALITY ARTISAN PRODUCTS AND AS SUCH CAN HAVE MICRO-
DOTS, CRACKLES AND CHROMATIC IMPERFECTIONS. THESE FEATURES HIGHLIGHT
THEIR VALUABLE NATURE. DUE TO THEIR DIFFERENT DILATION COEFFICIENT, THEY
PRODUCE CRACKLING, WHICH DEMONSTRATE THEIR EFFECTIVE AUTHENTICITY.
TO CLEAN THE MAJOLICAS, IT IS RECOMMENDED TO USE A SOFT, DRY CLOTH. IF
A DETERGENT OR LIQUID IS USED, THE LATTER COULD PENETRATE INSIDE THE
CRACKLES, HIGHLIGHTING THEM.
.
The installation must be carried out scrupulously according to the instructions provided in this manual and the rules of the profession.
Installation must only be carried out by a qualied technician who works on behalf of companies suitable to assume the entire
responsibility of the system as a whole.
This appliance is not suitable for the use of inexperienced people (included children) or with physical, sensorial and mental reduced
capacities. They have to be controlled and educated in the use of the appliance from a responsible person for their security. The
children have to be controlled to be sure that they would not play with the appliance. (EN 60335-2-102/7.12).
Object:
We declare that the materials used for the assembly of all our appliances are without asbestos parts or asbestos derivates and that
in the material used for welding, cadmium is not present, as prescribed in relevant norm.
Object: .
We declare that in all products we produce, the materials which will get in touch with food are suitable for alimentary use, according
to the a.m. CE regulation.
Installation of the product and auxiliary equipment in relation to the heating system must comply with all current Standards and
Regulations and to those envisioned by the law.
The installation and the relating to the connections of the system, the commissioning and the check of the correct functioning must
be carried out in compliance with the regulations in force by authorised professional personnel with the requisites required by the
law, being national, regional, provincial or town council present in the country within which the appliance is installed, besides these
present instructions.
Installation must be carried out by authorised personnel who must provide the buyer with a system declaration of conformity and will
assume full responsibility for nal installation and as a consequence the correct functioning of the installed product.
19
ENgLIsH
Before installing the appliance, carry out the following checks:
• Make sure that the oor can support the weight of the appliance, and if it is made of ammable material, provide suitable
insulation (DIMENSIONS ACCORDING TO REGIONAL REGULATIONS).
• Make sure that there is adequate ventilation in the room where the appliance is to be installed.
• Do not install the appliance in rooms containing collective ventilation ducts, hoods with or without extractor, type B gas
appliances, heat pumps, or other appliances that, operating at the same time, can put the room in depression (ref.
)
• Make sure that the ue and the pipes to which the appliance will be connected are suitable for its operation.
.
• The diameter of the opening for connection to the chimney must at least correspond to the diameter of the ue gas pipe. The
opening must be equipped with a wall connection for the insertion of the exhaust pipe and a rosette.
• Always leave the recommended air pocket between the appliance and the walls, rear and side min. (see MARKING
INFORMATION).
• Establish the type of ventilation (natural or forced) see chapter VENTILATION HOOD OR ADJACENT LOCAL.
• By means of the adjustable feet and using a level make sure that the device is perfectly levelled to allow a correct sliding of
the door.
.
- During the surround building operations it must kept in mind possible and subsequent electrical installed parts
maintenance (Fans, temperature probe, etc) and with hydraulic systems all parts connected to the product.
Your regular local chimney sweep must be informed about the installation of the appliance so that he can check the correct connection
to the chimney.
When installing the appliance, the following safety measures must be observed:
a) In order to ensure sufcient thermal insulation, respect the minimum safety distance from objects or furnishing components
ammable and sensitive to heat and from materials with ammable structure (see CE MARKING INFORMATION - ).
.
b) in front of the furnace door, in the radiation area, there must be no ammable or heat-sensitive objects or material at a distance
of less than . This distance can be reduced to 40 cm where a rear-ventilated, heat-resistant protection device is installed
in front of the whole component to protect;
c) If the product is installed on a no totally refractory oor, one must foresee a reproof background.
, such as moquette, parquet or cork etc., by a layer of no-inammable material (size
according to regional law, see ).
The ash drawer must always be inserted when the appliance is in operation.
The solid combustion residues (ashes) must be collected in a metal container that is hermetically sealed and re resistant. The
appliance must never be lit in the presence of gaseous emissions or vapours (for example: glue for linoleum, petrol, etc,). Do not
place ammable materials in the vicinity of the appliance.
During the combustion, thermal air is emitted by involving the heating of areas, door and glass hearth, of the door handles
or controls, of the smokes pipe and, in case, of the front part of appliance.
(gloves resistant to heat, control devices).
When using the wrong fuel or one which is too damp, due to deposits present in the ue, a ue re is possible.
20
Other manuals for MONOBLOCCO 800 ANGOLO
1
Table of contents
Languages:
Other Nordica Indoor Fireplace manuals
Nordica
Nordica INSERTO CRYSTAL 80EVO User manual
Nordica
Nordica MONOBLOCCO GHISA 750 User manual
Nordica
Nordica INSERTO 60 Parts list manual
Nordica
Nordica NORMA IDRO DSA Parts list manual
Nordica
Nordica natural warmth User manual
Nordica
Nordica INSERT0 60 User manual
Nordica
Nordica Monoblocco Piano 600 Parts list manual
Nordica
Nordica Focolare Series User manual
Nordica
Nordica EVEREST 2500 User manual
Nordica
Nordica INSERTO 70 WIDE User manual
Nordica
Nordica Focolare 70 Piano Parts list manual
Nordica
Nordica TERMOCARLOTTA-13 EVO-DSA Parts list manual
Nordica
Nordica INSERTO 80 WIDE User manual
Nordica
Nordica INSERTO 70 User manual
Nordica
Nordica FOCOLARE 100 BIFACCIALE Parts list manual
Nordica
Nordica MONOBLOCCO 1000 EVO User manual
Nordica
Nordica FOCOLARE 100 BIFACCIALE Parts list manual
Nordica
Nordica TERMOCAMINO WF25 DSA Parts list manual
Nordica
Nordica Monoblocchi 1000 Parts list manual
Nordica
Nordica INSERTO 100 WIDE User manual
Popular Indoor Fireplace manuals by other brands
Lopi
Lopi Freedom Bay Fireplace Insert owner's manual
Monessen Hearth
Monessen Hearth VWF30 Installation and operating instructions
Enviro
Enviro C60I owner's manual
Nu-Flame
Nu-Flame CHESNEYS ALCHEMY EVOLUTION PLUS N2 Use & maintenance instructions
Whalen
Whalen WSLWFP54-6 user manual
Napoleon
Napoleon NEFE30-3620RLB Installation and operation manual
