Novik Neo NOVOD 2600 User manual

NOVOD 2600
NOVOD 1600
ENGLISH
POWER AMPLIFIER
USER manual

www.novikneo.com
2
Important Safety Instructions
• Follow all the instructions and keep this manual for future references
• Do not use this device near water presence.
• Use a clean and dry cloth to clean it. Do not use chemical products.
• Do not block any ventilation openings. Install in accordance with the manufacturer instructions.
• Do not install near any heat sources such as radiators, heaters, stoves or other devices
(including ampliers) that produce heat and avoid putting it under direct sunlight.
• Keep the device away from any source that produces humming such as transformers or engines.
• The product has a polarized or grounding- type plug as a security device. A plug of this kind
has two blades and a third grounding prong. The third prong is provided for your safety.
If the provided plug does not t into your outlet, consult an electrician to replace the old
outlet. Do not force the plug to t the outlet and do not try to change it.
• The outlet where the device is plugged must be near and easy to get to.
• Use only the accessories specied by the manufacturer.
• Use only with a cart, stand or table specied by the manufacturer or that has been sold with
the product. If a cart is used, be careful when moving the device or the table to avoid damages.
• Do not force the switches, keys or buttons.
• Unplug this equipment during lightning storms or when it is not used for a long period of time.
• Before moving the apparatus, unplug the power supply and all the connection cables.
• Refer all servicing to qualied service personnel. Servicing is required when the device has
been damaged in any way.
• Keep this manual in a safe place for future references.
!
!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING
To reduce the risk of re or electric shock, do not expose this device to rain or moisture. Do not expose this
equipment to dripping or splashing and ensure that no objects lled with liquids are placed on the equipment.
CAUTION: To reduce the risk of electric shock, do
not remove any cover. No user serviceable parts in-
side. Refer servicing to qualied service personnel.

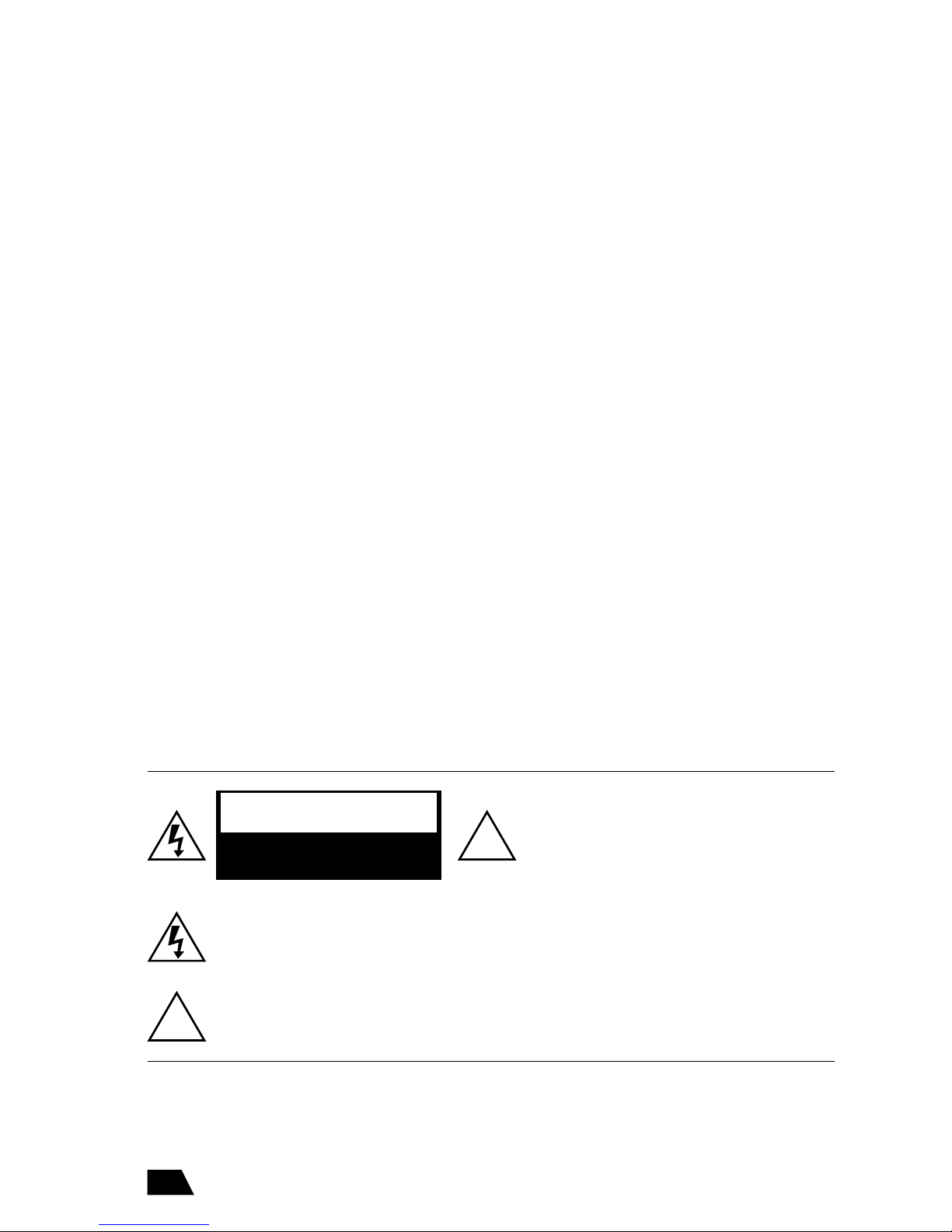

The lightning bolt triangle is used to alert the user of the existence of dangerous voltage that
can cause an electric shock.
The exclamation mark inside a triangle is used to alert the user of the existence of important
operating or maintenance instructions.
CAUTION
To avoid an electric shock, do not use this polarized plug with an extension cord, receptacle or other outlet
unless the plug´s blades completely t into the outlet.

www.novikneo.com
3
NOVOD SERIES. HIGH PERFORMANCE AMPLIFIER
Thanks to the innovative Class D design the NOVOD ampliers are able
to provide you with enormous power and incredible sonic performance
in ultra-portable and lightweight package.
Main Features
• Superior Class D technology
• Maximum quality and power
• Less weight and less consumption for extra efciency
• Auto-Limiter offers high gain output signals without distortion
• Thermal cut and short circuit protection
• XLR inputs
• Speakon Outputs
• Soft-Start

www.novikneo.com
4
PANEL INSTRUCTIONS

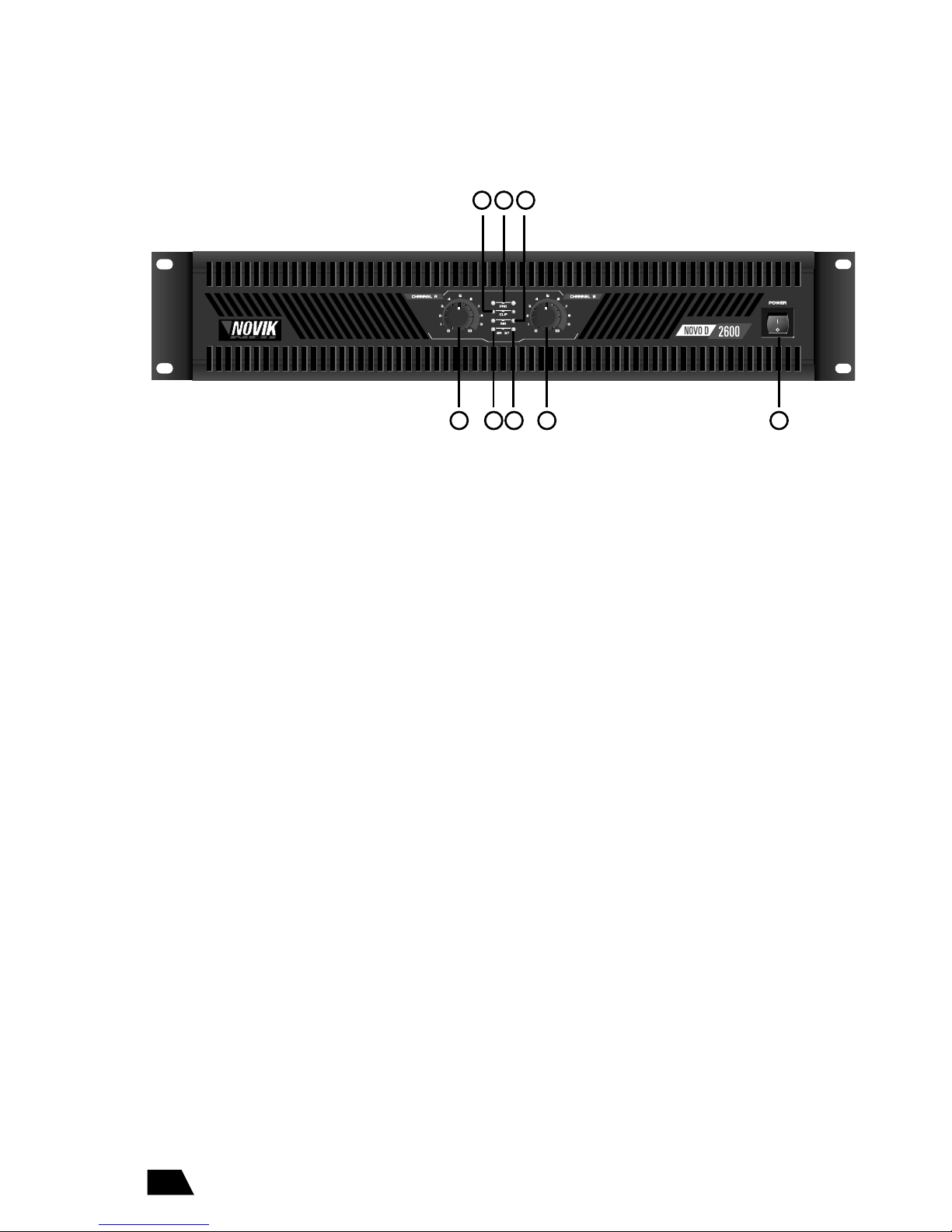

Front Panel
1. Main Power Switch
When press the switch, the soft start circuit run for avoiding surge strike. In about 3-4
seconds, there will be a clicking denote that soft start nished. And more 1-2 seconds
later, there will be another “clicking”, the amplier is connected with speaker and
ready to work.
2. Channel A / Channel B Input level control
Adjust it to get the volume desired.
3. Channel A / Channel B Protection indicating led
This led will light up when the amplier is running un-stable or went in to thermal
protection after the power elements temperature over 90°.
4. Clip led
Turns on just before the maximum, distortion free, output level of the amplier. The
clip leds may turn on shortly from time to time but they may certainly not turn on for
longer periods. In this case you have to turn the output level down.
5. Signal led
The green signal led indicates that a music signal is present at this channel input.
6. Bridge mode indicating led
Indicate the amplier is working under BRIDGE mode, the indicator is lighten, and the
input signal acts on CH.A and CH.B
7. Stereo mode indicating led
These green led will light up while the input signal is connected, the amplier is
working under stereo mode.
12 6
34 5
7 2

www.novikneo.com
5
PANEL INSTRUCTIONS
Rear Panel
1. Channel A / Channel B Input XLR
Standard XLR balanced jack.
Pin 1: ground, Pin 2: signal +, Pin 3: signal -
2. Channel A / Channel B Signal Link Output
Standard XLR (male) socket for input signal link, its Pins parallel connected with the
female XLR socket so you can feed the same signal to another amplier.
Pin 1: ground, Pin 2: signal +, Pin 3: signal -
3. Output Mode Set Switch
Select the run mode as STEREO or BRIDGE
4. Channel A / Channel B Output Speakon
OUTPUT CHANNEL A
CH.A: POS:1+ NEG:1- CH.B: POS:2+,NEG:2- BRIDGE: POS:1+,NEG:2+.
OUTPUT CHANNEL B
CH.B: POS:1+,NEG:1-.
5. Main Power Supply Cord
Use this socket to connect to the main power supply only with the cable provided by
the manufacturer. In case of break or loss refer to the authorized service to know why
replace cable. At the bottom of the chassis is a switch to change the input voltage.
Make sure it is in the correct position in concordance with their region.
5 4 4 2 1 2 1 3

www.novikneo.com
6
TECHNICAL SPECIFICATIONS
NOVOD 2600 NOVOD 1600
Specications subject to change without notice
Model
Input connectors type
Input sensitivity
Input impedance
Output connections type
Amplier type
Frequency Response
S/N Ratio
THD
Crosstalk
Damping Factor
Slew Rate
Stereo Output Power (8 Ω)
Stereo Output Power (4 Ω)
Bridge Output Power (8 Ω)
Minimum Impedance load
Cooling System
Protection
Main Power Supply
Fuse
Consumption
Dimensions
Weight
100dB
≤0.03% (8ohm/1KHz/half power)
80 dB @ 8Ω/1kHz
1000 @ 8Ω/1kHz
20 V/uS
600W + 600W RMS
1200W + 1200W RMS
2400W RMS
T12AL 250V~, 230V/50HZ
T20AL 250V~, 115V/60Hz
2750W
19x10.6x3.5in
10lb
96dB
≤0.07% (8ohm/1KHz/half power)
82 dB @ 8Ω/1kHz
700 @ 8Ω/1kHz
15 V/uS
375W + 375W RMS
750 + 750W RMS
1500W RMS
T8AL 250V~, 230V/50HZ
T12AL 250V~, 115V/60Hz
1625W
19x10.6x3.5in
8.8lb
XLR
0.77V
20k Ω - balanced , 10k Ω unbalanced
Speakon
Class D
5Hz - 30kHz ±1dB
Stereo: 4 Ω / Bridge 8 Ω
Two steps variable speed fan
Soft Start, Short Circuit, Limiter, DC
Fault, AC Line Fuse,Thermal Cut
AC 115/230 V – 60/50 Hz
Power Source Switching

www.novikneo.com
7
STEREO MODE
BRIDGE MODE
AMPLIFIER LINK

www.novikneo.com
8
NOTES

NOVOD 2600
NOVOD 1600
ESPAÑOL
AMPLIFICADOR CLASE D
MANUAL DE USUARIO

www.novikneo.com
10
!
!
PRECAUCIÓN
NO ABRIR. PELIGRO DE
CHOQUE ELÉCTRICO
Consideraciones Generales
• Mantenga el equipo fuera del alcance de los niños.
• Asegúrese de colocar la caja en una supercie segura y estable.
• Para evitar daños a la estructura, no recargue la caja.
• Se recomienda su uso en Interiores; si es utilizada en el exterior, asegurarse de que no
entre humedad en la caja.
• No coloque una llama (ejemplo velas) cerca, o sobre la caja. - PELIGRO DE INCENDIO
• Sólo conecte a un tomacorriente con conexión a tierra
• Cuando no se utilice, desenchufe la unidad de la corriente.
• Desenchufe la unidad del tomacorriente antes de vericar o cambiar el fusible.
• Para colgar la caja, utilice únicamente el material de montaje aprobado.
• Durante el montaje, asegúrese que nadie esté parado debajo de esa área.
• No coloque líquidos sobre la caja y protéjala contra la humedad; puede acortar notable-
mente la vida útil del equipo.
• Utilice medios de transporte adecuados en el caso de que desee mover la caja. CUIDE SU
ESPALDA.
• Si la unidad no ha sido utilizada por un largo período, se puede producir condensación
dentro de la carcasa; por favor deje que la unidad alcance la temperatura ambiente antes
de utilizarla.
• Nunca intente reparar usted mismo la unidad. Contiene partes exclusivas dentro.
• Estire el cable de manera tal que nadie caiga sobre él ni coloque nada sobre el mismo.
• Congure la unidad en mínimo volumen antes de encenderla.
ADVERTENCIA
Para reducir el riesgo de fuego o choque eléctrico, no exponga el aparato a lluvia o humedad.
El equipo no debe ser expuesto a goteo ni debe salpicarse con agua.Tampoco se deben
colocar recipientes con líquidos sobre el equipo.
• PRECAUCIÓN: Para disminuir el riesgo
de choque eléctrico, no remueva ninguna
cubierta. No hay partes re utilizables
dentro del equipo. Deje la reparación en
manos de personal calicado
El rayo dentro del triángulo equilátero intenta alertar al usuario de la presencia de
voltaje peligroso dentro del producto que puede ser de suciente magnitud como
para constituir un riesgo de choque eléctrico.
El signo de exclamación dentro del triángulo equilátero intenta alertar al usuario de
la presencia de operaciones de uso y mantenimiento en forma de texto que acom-
pañan al equipo.
PRECAUCIÓN: Para evitar choque eléctrico, no utilice este enchufe polarizado con un cable
de extensión, receptáculo u otro tomacorriente a menos que las patas del enchufe entren por
completo en el mismo.

www.novikneo.com
11
NOVOD Series. Alta performance con tecnología
de ampliFIcación Clase D.
Gracias a la innovación en diseño de amplicadores Clase D la serie NOVOD de amplicadores
es concebida para ofrecer un alto nivel de potencia e increíble calidad de sonido en un formato
ligero de muy bajo peso para su fácil transporte e instalación.
Características
• Tecnología de amplicación superior Clase D
• Máxima calidad y potencia
• Peso ligero y bajo consumo para mayor eciencia
• Auto-Limitador proporciona alto nivel de salida sin distorsión en la señal
• Protección contra corte térmico y corto circuito.
• Entradas balanceadas XLR
• Salidas Speakon
• Soft-Start

www.novikneo.com
12
INSTRUCCIONES DE PANEL
Panel Frontal
1. Interruptor de encendido
Al presionar el interruptor de encendido el circuito soft-start se inicia para evitar
cualquier tipo de ruido. Luego de 3-4 segundos habrá una señal de “clip” que
denotará que el soft-start ha nalizado. Entre 1-2 segundos más tarde otra señal de
“clip” indicará que el amplicador está conectado a los parlantes y listo para trabajar.
2. Canal 1 / Canal 2. Ajuste nivel de Entrada
Ajuste el nivel con estas perillas para obtener el deseado.
3. Canal 1 / Canal 2. LED indicador de protección
El led se iluminará cuando el amplicador entre en estado de protección debido a
alguna inestabilidad o protección térmica debido a que los componentes de potencia
poseen una temperatura mayor a 90°.
4. Led de Clip
Se enciende antes del máximo nivel de salida del amplicador sin distorsión. El led de
Clip puede encenderse en períodos cortos de tiempo, pero si se mantiene encendido
debe bajar el nivel desde la perilla del canal correspondiente.
5. Led de Señal
El led verde de señal indica que hay señal presente en la entrada del canal que la luz
indique.
6. Led indicador de modo puente
Indica que el amplicador está trabajando bajo el modo Puente. La señal de entrada
actúa tanto en el canal A como en el canal B.
7. Led indicador de modo estéreo
Este led se prende cuando la señal de entrada está conectada indicando que el
amplicador trabaja bajo el modo estéreo.
12 6
34 5
7 2

www.novikneo.com
13
INSTRUCCIONES DE PANEL
Panel Trasero
1. Canal A / Canal B. Entradas XLR
Entradas balanceadas XLR.
Pin 1: tierra, Pin 2: señal +, Pin 3: señal -
2. Canal A / Canal B. Link de salida de señal
Conector de salida macho para enviar la misma señal de entrada hacia otros
amplicadores. Esta salida está conectada en paralelo con el conector XLR hembra.
Pin 1: tierra, Pin 2: señal +, Pin 3: señal -
3. Selector de Modo de Salida
Utilice este selector para congurar el modo de salida en modo estéreo o modo
puente.
4. Canal A / Canal B. Salidas Speakon
SALIDA CANAL A
CH. A POS:1+ NEG:1- CH. B: POS:2+,NEG:2- PUENTE: POS:1+,NEG:2+.
SALIDA CANAL A
CH. B: POS:1+,NEG:1-.
5. Entrada de fuente de alimentación
Utilice este zócalo para conectar a su red eléctrica solo con el cable provisto por el
fabricante. En caso de rotura o pérdida consulte al servicio técnico autorizado para
saber por qué cable reemplazarlo. En la parte inferior del chasis se encuentra un
interruptor para cambiar el voltaje de entrada. Asegúrese de que esté en la posición
correcta de a cuerdo a su región.
5 4 4 2 1 2 1 3

www.novikneo.com
14
ESPECIFICACIONES TÉCNICAS
NOVOD 2600 NOVOD 1600
Especicaciones sujetas a cambios sin previo aviso.
Model
Conectores de entrada
Sensibilidad de entrada
Impedancia de entrada
Tipos de conexiones de salida
Tipo de amplicador
Respuesta en frecuencia
Relación señal ruido (S/N Ratio)
Distorsión (1kHz @ 8 Ω)
Diafonía (crosstalk)
Damping factor
Rango cambio tensión (slew rate)
Pot. de salida estéreo RMS (8 Ω)
Potencia salida estéreo RMS (4 Ω)
Potencia salida puente RMS (8 Ω)
Carga de impedancia mínima
Sistema de ventilación
Protección
Fuente de tensión principal
Fusible
Consumo
Medidas
Peso
100dB
≤0.03% (8ohm/1KHz/media potencia)
80 dB @ 8Ω/1kHz
1000 @ 8Ω/1kHz
20 V/uS
600W + 600W RMS
1200W + 1200W RMS
2400W RMS
T12AL 250V~, 230V/50HZ
T20AL 250V~, 115V/60Hz
2750W
482x269×88mm
4.8kg
96dB
≤0.07% (8ohm/1KHz/media potencia)
82 dB @ 8Ω/1kHz
700 @ 8Ω/1kHz
15 V/uS
375W + 375W RMS
750 + 750W RMS
1500W RMS
T8AL 250V~, 230V/50HZ
T12AL 250V~, 115V/60Hz
1625W
482x269×88mm
4.5kg
Tipo XLR
0.77V
20k Ω - Balanceada , 10k Ω desbalanceada
Speakon
Clase D
5Hz - 30kHz ±1dB
Estereo: 4 Ω / Bridge 8 Ω
Ventiladores de dos velocidades
Soft-start, Corto circuito, Limitador, Falla DC ,
Fusible de cable AC, Corte térmico
AC 115/230 V – 60/50 Hz – Fuente Switching

www.novikneo.com
15
MODO ESTÉREO
MODO PUENTE
ENLACE DE
AMPLIFICADORES

www.novikneo.com
16
NOTAS

NOVOD 2600
NOVOD 1600
PORTUGUES
ampliFIcação CLASSE D
MANUAL DO USUARIO

www.novikneo.com
18
!
!
PRECAUCIÓN
NO ABRIR. PELIGRO DE
CHOQUE ELÉCTRICO
Considerações Gerais
• Manter fora do alcance das crianças.
• Certique-se de colocar a caixa de forma segura e estável.
• Não sobrecarregue a caixa, evitar danos à estrutura e interno.
• Indoor uso é recomendado ; se for usado ao ar livre , certique-se que nenhuma umidade
na caixa.
• Não coloque uma chama ( por exemplo, velas ), perto ou na caixa. - INCÊNDIO
• Basta ligar a uma tomada com o de terra
• Quando não estiver em uso , desligue o aparelho da rede eléctrica .
• Desligue o plugue da tomada antes de vericar ou trocar o fusível.
• Para desligar a caixa , use apenas peças de montagem aprovado.
• Durante a instalação , certique-se de que ninguém está de pé sob essa área.
• Não coloque líquidos sobre o caso e protegê-la da umidade; pode encurtar signicativa-
mente a vida útil do equipamento .
• Utilizar os meios adequados de transporte no caso de você deseja mover a caixa. Preste
atenção a sua volta.
• Se a unidade não tiver sido utilizada por um longo período , podem causar condensação no
interior da habitação; por favor, permitir que a unidade atinja a temperatura ambiente antes
do uso.
• Nunca tente reparar o aparelho sozinho. Contém peças exclusivas dentro.
• Puxe o cabo para que ninguém cai sobre ele ou colocar qualquer coisa sobre ele.
• Denir a unidade de volume mínimo antes de começar.
ADVERTÊNCIA
Para diminuir o risco de fogo ou choques elétricos, não expor o aparelho a condições de
chuva ou umidade. O equipamento não deve sofrer gotejamentos nem respingos de água.
Assim mesmo, não colocar recipientes com líquidos sobre o equipamento.
• PRECAUÇÕES: Para reduzir riscos de choques
elétricos, não retire nenhuma estrutura. Não há
partes que possam ser reutilizadas dentro do
aparelho. Deixe a reparação do equipamento
em mãos de pessoal qualicado.
O raio dentro de um triângulo equilátero alerta o usuário sobre a presença de “volta-
gem perigosa” dentro do produto. Ela pode ser de suciente importância como para
constituir um risco de descarga elétrica.
O símbolo de exclamação dentro do triângulo equilátero alerta o usuário sobre a
presença de instruções de funcionamento e manutenção, em forma de texto, que
acompanham este produto.
PRECAUÇÃO: Para evitar choques elétricos, não utilize este plugue polarizado com cabos
de extensão, receptáculos ou outras tomadas, exceto que os pinos do plugue possam ser
totalmente inseridos.

www.novikneo.com
19
NOVOD Series de alta performance e com tecnologia
de ampliFIcação Classe D. CLASS D TECHNOLOGIES
Graças à inovação em design de amplicadores Classe D, a série NOVOD de amplicadores foi
projetada para oferecer um alto nível de potência e incrível qualidade de som, com formato leve
de baixíssimo peso para fácil transporte e instalação
CARACTERÍSTICAS
• Tecnologia de amplicação superior Classe D
• Máxima qualidade e potência
• Peso leve e baixo consumo para maior eciência
• Auto-Limitador que oferece alto ganho de saída sem distorção no sinal
• Proteção contra corte térmico e curto-circuito.
• Entradas balanceadas XLR
• Saídas Speakon
• Soft-Start

www.novikneo.com
20
Instruções do painel
Painel Frontal
1. Interruptor de funcionamento
Ao pressionar o interruptor de funcionamento, inicia-se o circuito soft-start que evita
qualquer tipo de ruído. Após 3 ou 4 segundos, um sinal de tipo “clique” mostrará que
o soft-start nalizou. Entre 1 e 2 segundos mais tarde, outro sinal de “clique” indicará
que o amplicador está conectado aos alto-falantes e pronto para trabalhar.
2. Canal 1 / Canal 2. Nível de entrada
Ajuste o nível com estes botões.
3. Canal 1 / Canal 2. Led indicador de proteção
O led se iluminará se o amplicador entrar em estado de proteção, em função de
uma instabilidade ou proteção térmica. Isto pode acontecer porque os componentes
de potência possuem temperatura maior que 90°.
4. Led de Clip
Começará a funcionar antes do máximo nível de saída do amplicador sem distorção.
O led de Clip pode operar durante curtos períodos de tempo. Mas, se for mantido em
funcionamento, você deverá diminuir o nível com o botão de canal correspondente.
5. Led de Sinal
O led verde de sinal indica que há um sinal presente na entrada do canal sinalizado
pela luz.
6. Led indicador de modo bridge
Indica que o amplicador está trabalhando no modo bridge. O sinal de entrada age
em ambos canais A e B.
7. Led indicador de modo estéreo
Este led funcionará se o sinal de entrada estiver conectado e indicará que o
amplicador trabalha no modo estéreo.
12 6
34 5
7 2
