NovingAIR BASE 150 Instructions for use

NOVINGAIR BASE 150, ACTIVE 150, WIRELESS 150

INTRODUZIONE
Questo manuale tecnico contiene descrizioni tecniche, operazioni di installazione, montaggio,
manutenzione e dati tecnici esclusivamente rivolti al personale qualificato addetto alla
installazione e manutenzione del prodotto.
DESTINAZIONE D’USO
Il prodotto è costruito a regola d’arte e viene installato per dare la possibilità di un ricambio
costante di aria all’interno della stanza. Il recuperatore può essere installato in abitazioni e luoghi
in genere domestici e pubblici.
Il prodotto è provvisto di uno scambiatore di calore di tipo ceramico che accumula calore durante
l’estrazione d’aria proveniente dal locale, mentre durante la fase di immissione di aria
dall’esterno, l’apparecchio cede all’aria fredda in ingresso il calore immagazzinato nello
scambiatore.
Il prodotto deve essere installato a muro. Il tubo all’interno del quale è posizionato lo scambiatore
ceramico è fornito per pareti da uno spessore massimo di 400mm; il tubo può essere accorciato ad
un minimo di 250mm.
L’aria estratta o immessa dal prodotto non deve contenere miscele infiammabili o esplosive,
vapori chimici, polveri, oli e altre sostanze patogene in genere.

4
CONTENUTO
1- Frontale estetico copertura serranda
7- Scambiatore ceramico
2- Serranda
8- Filtri
3- Unità principale
9- Manuale installazione e manutenzione
4i-Fissaggio a parete interno con connessioni
elettriche
10- Avvertenze generali
11- Foglio di garanzia RAEE
4e- Fissaggio a parete esterno
12- Imballo prodotto
5- Convogliatore esterno
13- Avvertenza estrazione prodotto
6- Tubo da incasso 400mm

5
PARAMETRI TECNICI
Il recuperatore è classificato come prodo o di Classe II.
Il grado di protezione è IPX4.
Il recuperatore è stato proge ato per installazioni in luoghi chiusi. Le temperature di esercizio
sono comprese tra -30°C e 50°C con umidità rel va massima 80%.
Il design del recuperatore è in co nua evoluzione, pertanto, alcuni modelli potrebbero differire
da quanto descri o nel presente manuale.

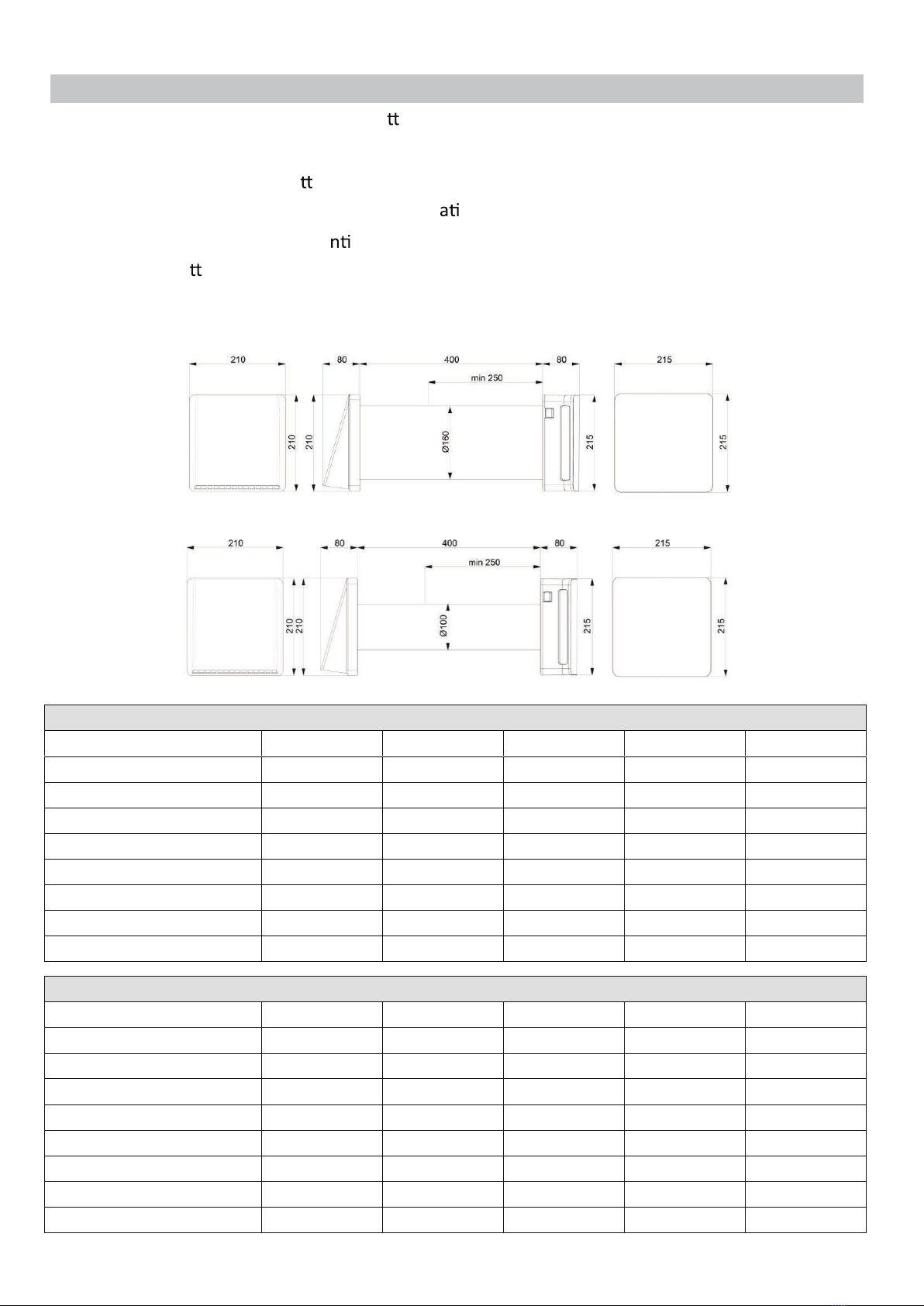

MISURE, MM
-NovingAIR Base 150, Active 150, Wireless 150
-
BASE 150
Velocità
1
2
3
4
5
Tensione a 50Hz
220-240Vac
220-240Vac
X
X
X
Potenza Ø150 [W]
4,9
8,9
X
X
X
Potenza Ø100 [W]
3,9
7,9
X
X
X
Portata Ø150 [m³/h]
30
60
X
X
X
Portata Ø100 [m³/h]
15
30
X
X
X
Rumore a 3 m Ø150 [dB]
13
23
X
X
X
Rumore a 3 m Ø100 [dB]
19
29
X
X
X
Rendimento Max
93%
93%
X
X
X
ACTIVE 150
Velocità
1
2
3
4
5
Tensione a 50Hz
220-240Vac
220-240Vac
220-240Vac
X
X
Potenza Ø150 [W]
4,9
6,9
8,9
X
X
Potenza Ø100 [W]
3,9
5,9
7,9
X
X
Portata Ø150 [m³/h]
30
45
60
X
X
Portata Ø100 [m³/h]
15
22,5
30
X
X
Rumore a 3 m Ø150 [dB]
13
20
23
X
X
Rumore a 3 m Ø100 [dB]
19
24
29
X
X
Rendimento Max
93%
93%
93%
X
X
NovingAIR Base 150, Active 150, Wireless 150

6
WIRELESS 150
Velocità
1
2
3
4
5
Tensione a 50Hz
220-240Vac
220-240Vac
220-240Vac
220-240Vac
220-240Vac
Potenza Ø150 [W]
4,9
5,9
6,9
7,9
8,9
Potenza Ø100 [W]
3,9
4,9
5,9
6,9
7,9
Portata Ø150 [m³/h]
30
37,5
45
52,5
60
Portata Ø100 [m³/h]
15
18,5
22,5
26,5
30
Rumore a 3 m Ø150 [dB]
13
16,5
20
21,5
23
Rumore a 3 m Ø100 [dB]
19
21,5
24
26,5
29
Rendimento Max
93%
93%
93%
93%
93%

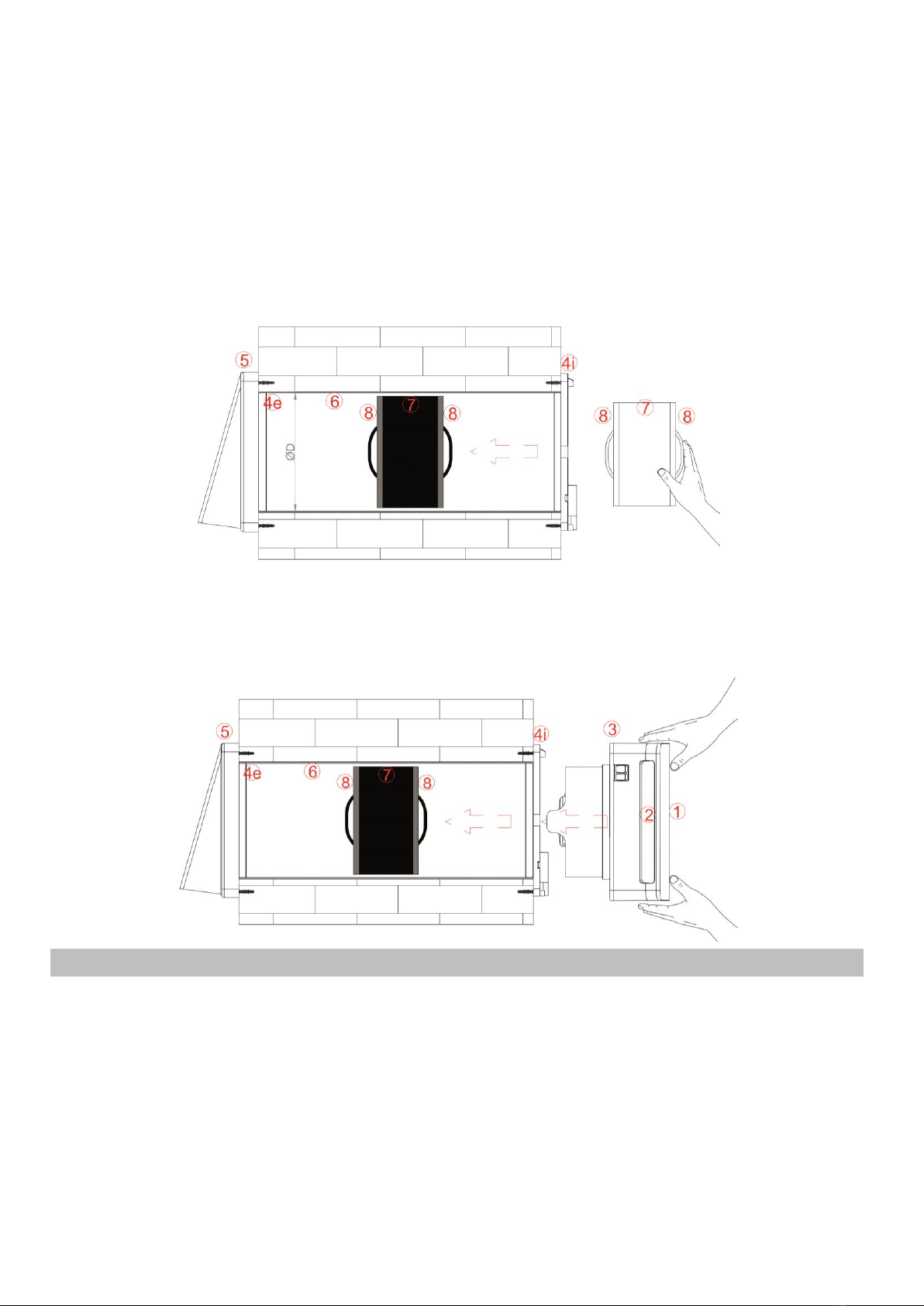

COSTRUZIONE
Il prodoo è costuito da un unità principale di funzionamento con aacco a parete che andrà
posta all’interno del locale, un tubo da incasso contenente lo scambiatore ceramico ed i filtri, un
convogliatore esterno con aacco a parete.
Scambiatore
ceramico
Convogliatore
esterno con aacco
a parete
Tubo da incasso
Filtro esterno
Filtro interno
Unità principale
con aacco a
parete
INSTALLAZIONE
L’installazione dell’apparecchio è desnata solo ed esclusivamente a personale qualificato.
Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle
operazioni eleriche di montaggio.
L’apparecchio non deve essere installato in prossimità di tende, drappi, ecc. in quanto ques
potrebbero compromeerne il correo funzionamento.
Assicurarsi che, una volta installato, le pale della ventola siano poste a non meno di 2,30m di
distanza dal pavimento soostante al prodoo. In caso di installazione di più apparecchi, la
distanza tra ciascun prodoo deve essere di almeno 3 metri.
Prima di montare il prodoo leggere aentamente il manuale di istruzioni ed assicurarsi di
possedere tuo il materiale necessario all’installazione.
Aenersi scrupolosamente a quanto riportato nel manuale di istruzioni.

7
1) MONTAGGIO
Dopo aver individuato l’area nella quale si intende installare il prod segnare il centro del foro
passante da realizzare sulla parete.
Assicurarsi che, rispe o al centro del foro per il tubo di incasso, ci sia uno spazio libero sulle pareti
interne ed esterne per un raggio di 15 cm dal centro, qu corrispondono all’ingombro del
prodo o. Assicurarsi pertanto che all’interno di questa area non vi siano interferenze con pare
ed ogg non removibili.
Il diametro del foro da realizzare è
-Versione NovingAIR Base 150 Ø160mm
-Versione NovingAIR Base 150 Ø100mm
Il foro ricavato nel muro deve essere passante e con un’inclinazione di 1°- 2° verso l’esterno.
Pe lizzare il tubo da incasso in dotazione, lo spessore del muro non deve superare i 400mm.
Per installare il prodo o, il muro des nato non può avere uno spessore inferiore ai 250mm.
Una volta ricavato il foro passante nel muro posizionarne all’interno il tubo da incasso (6).
Assicurarsi che la lunghezza del tubo da incasso (6) sia uguale allo spessore del muro.
Il tubo deve terminare a filo con le superfici delle pare interne ed esterne.
La quota “M” non può essere inferiore a 250mm, in questo caso la parete prevista non è consona
all’installazione del prod

8

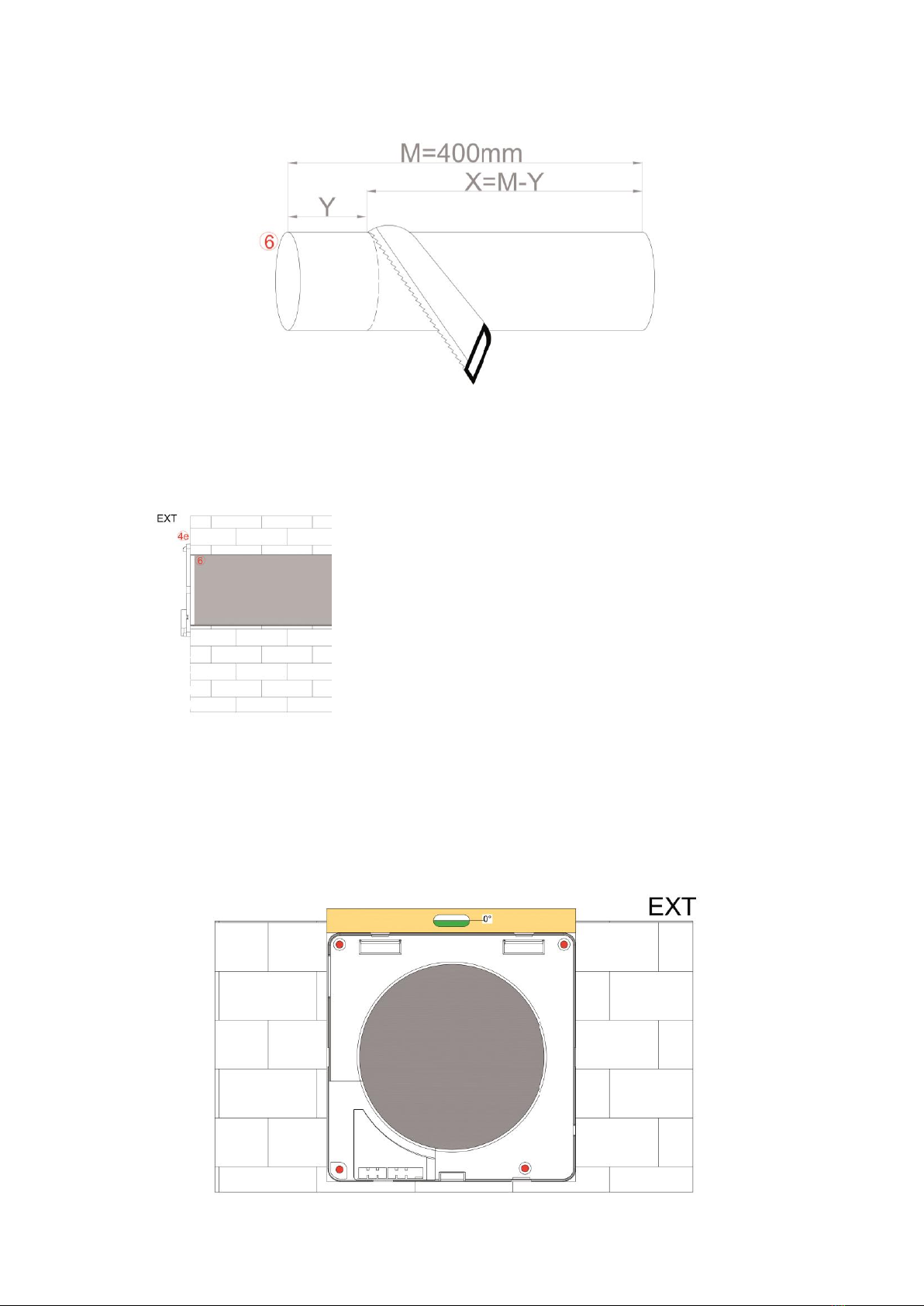

Adattare il tubo, se necessario, allo spessore della parete con strumenti adatti, in maniera
opportuna, come indicato di seguito:
Una volta adattata la lunghezza del tubo da incasso (6) allo spessore esatto della parete,
posizionare il particolare attacco a parete esterno (4e) sulla parete esterna come da immagine
riportata di seguito:
Inserire il diametro di centraggio dell’attacco
a parete (4e) all’interno del tubo da incasso
(6)
Una volta centrato nel tubo, tracciare i fori di fissaggio sulla parete esterna utilizzando il
particolare attacco a parete esterno (4e) aiutandosi con uno strumento di misura di livello per
assicurarsi un installazione precisa come da immagine di seguito:

9
Realizzare i fori ed inserire i tasselli per il fissaggio a parete.
Avvitare il particolare attacco a parete esterno (4e) al muro esterno.
Fissare a scatto sull’attacco a parete esterno (4e) il convogliatore esterno (5) come da immagini
riportate:
2) COLLEGAMENTI ELETTRICI
L’installazione dell’apparecchio è destinata solo ed esclusivamente a personale qualificato.
Assicurarsi che la tensione di alimentazione del locale di installazione sia conforme
all’alimentazione dichiarata sulla targa dati del prodotto.
Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle
operazioni elettriche di montaggio.
Identificare la versione del prodotto in possesso e leggere attentamente tutte le istruzioni inerenti
ai collegamenti elettrici della propria versione.

10

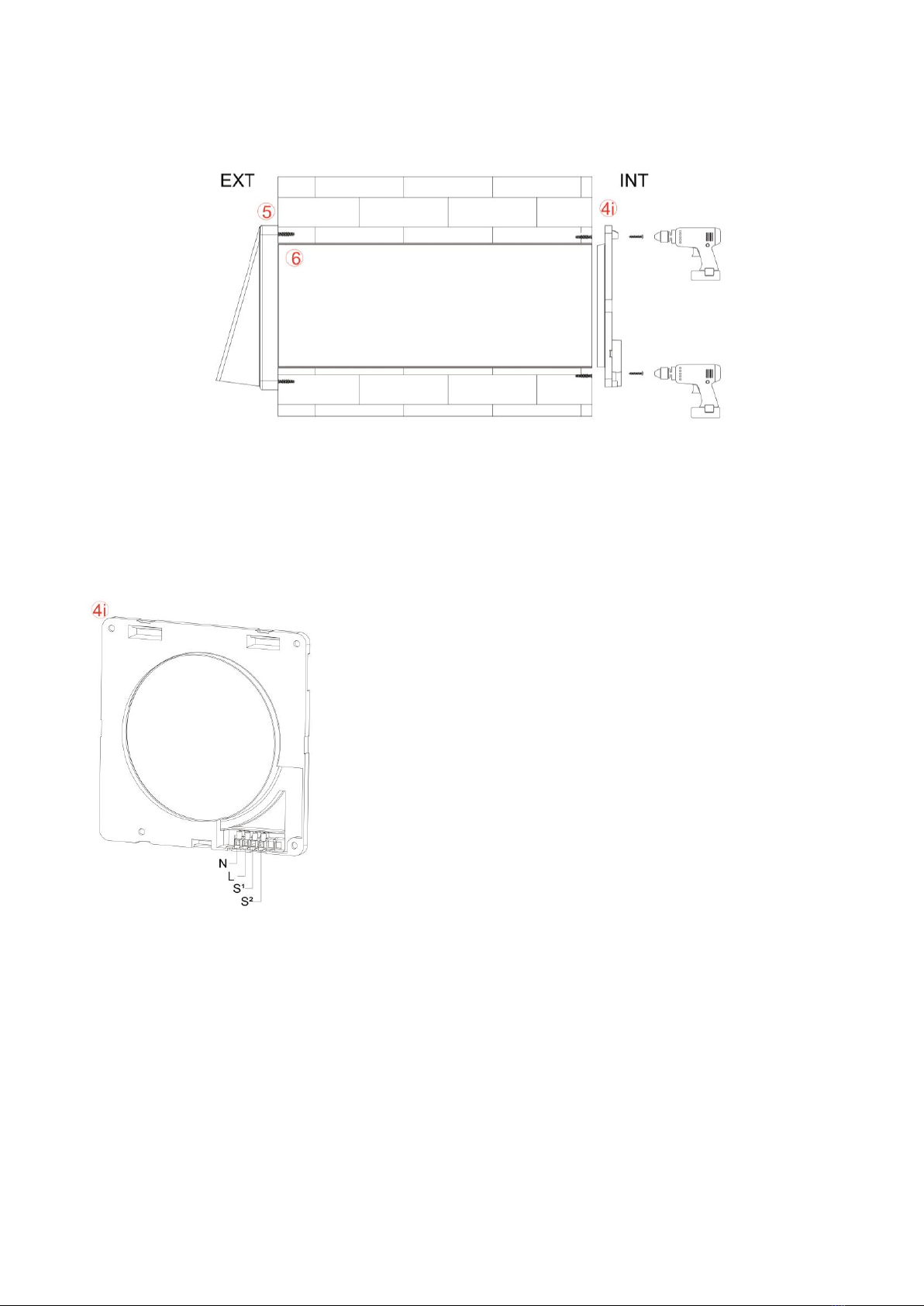

Come per il tracciamento dei fori esterni, inserire prima il diametro di centraggio del particolare
attacco a parete interno (4i) all’interno del tubo da incasso (6) come da immagine sopra riportata.

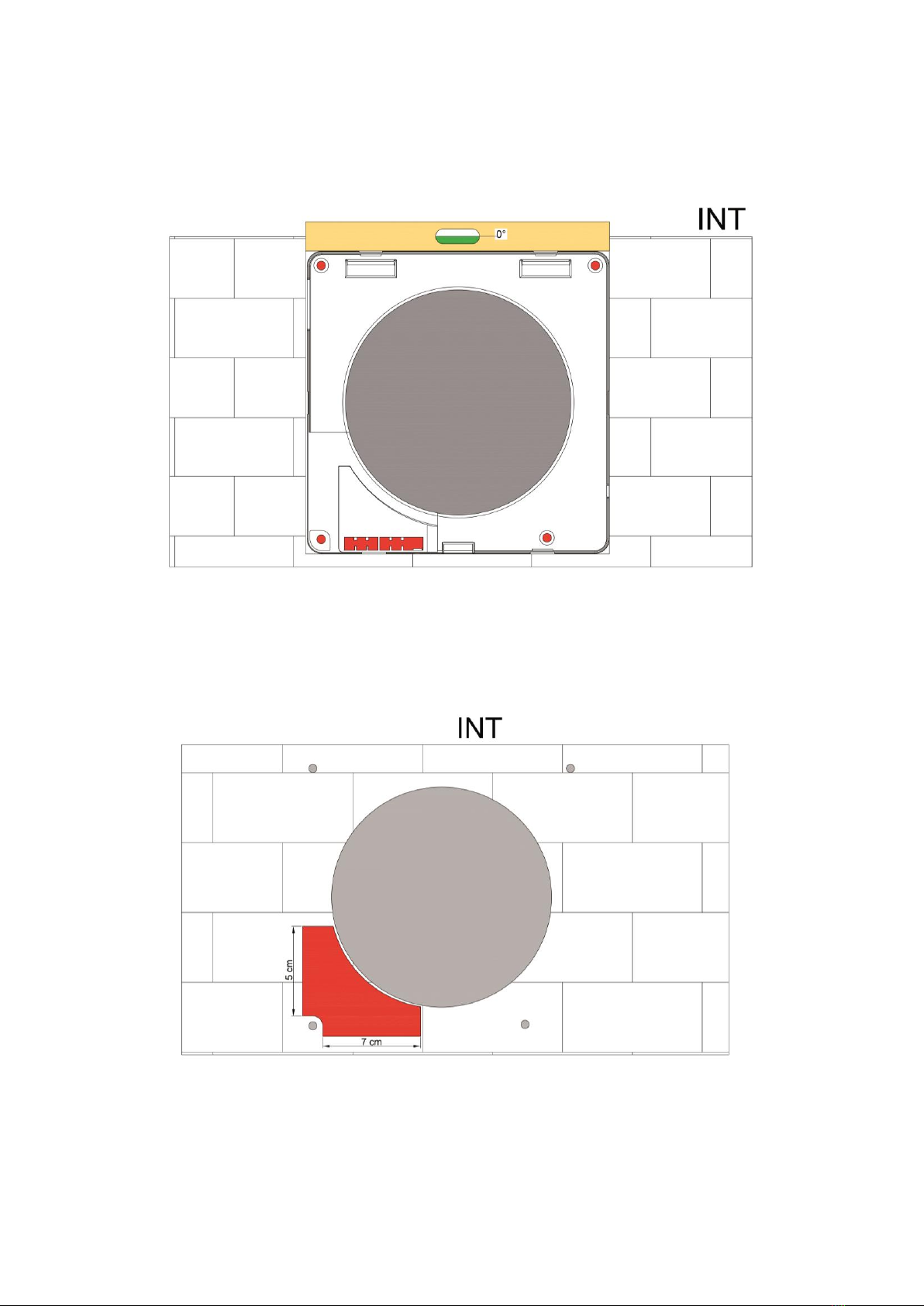

Con l’aiuto di uno strumento di misura di livello tracciare e realizzare i 4 fori per il fissaggio a
parete del particolare attacco a parete interno (4i).
A differenza del fissaggio a parete esterno, sulla parete interna è necessario portare i conduttori di
alimentazione da connettere ai cavi spelati forniti insieme al prodotto.
Ricavare, in corrispondenza della zona evidenziata, l’uscita dei cavi dalla parete.

11
COLLEGAMENTO DI UN CAVO DI ALIMENTAZIONE PROVENIENTE DAL MURO:
Una volta inseriti i tasselli, prima di procedere con il fissaggio, estrarre la morsettiera dal
particolare fissaggio a parete interno (4i) e far passare i cavi attraverso l’apposita sede.
COLLEGAMENTO DI UN CAVO DI ALIMENTAZIONE ESTERNO:
Rompere le linguette di plastica indicate nelle immagini sottostanti.
Estrarre la morsettiera dal particolare fissaggio a parete interno e far passare i cavi di linea e
neutro attraverso l’apposita sede, fissare il fermacavo con le viti in dotazione.

12
Fissare il particolare fissaggio a parete interno (4i) al muro ed effettuare i collegamenti elettrici
come descritto nei paragrafi successivi.
2a) VERSIONE BASE
COLLEGAMENTO DIRETTO
Prima di procedere con il collegamento è necessario che i cavi di alimentazione (linea e neutro)
siano presenti in corrispondenza della zona appositamente ricavata nella parete.
Munirsi del particolare fissaggio a parete interno (4i) e
degli attrezzi necessari a connettere la rete di
alimentazione alla morsettiera.
Connettere in maniera opportuna e sicura i cavi di
alimentazione della rete alla morsettiera. Indicazione “N”
ed “L”.
COLLEGAMENTO CON REMOTAGGIO COMANDI A PARETE
E’ inoltre possibile remotare i comandi di accensione/spegnimento e selezione velocità a parete.
Rispettare le indicazioni del paragrafo “COLLEGAMENTO DIRETTO”inerenti alla modalità di
connessione alla rete elettrica.
Per comandare il prodotto tramite interruttori da incasso è necessario che durante il
funzionamento, sul prodotto, gli interruttori siano sempre posizionati su 1 come riportato
nell’immagine (Y).
Per accendere il prodotto tramite interruttore a parete, collegare un interruttore bipolare in serie
all’alimentazione “L” ed “N” come riportato nell’immagine (a).

13
Le connessioni vanno realizzate come riportato di seguito:
Per comandare le velocità tramite interruttore da incasso collegare i due terminali
dell’interruttore ai capi “S1” ed “S2” come illustrato.

14
2b) VERSIONE ACTIVE
COLLEGAMENTO ALIMENTAZIONE
Prima di procedere con il collegamento è necessario che i cavi di alimentazione (linea e neutro)
siano presenti in corrispondenza della zona appositamente ricavata nella parete.
Munirsi del particolare fissaggio a parete interno (4i) e
degli attrezzi necessari a connettere la rete di
alimentazione alla morsettiera.
Connettere in maniera opportuna e sicura i cavi di
alimentazione della rete alla morsettiera. Indicazione “N”
ed “L”.
E’ possibile remotare i comandi di accensione
/spegnimento a parete. Per comandare il prodotto tramite
interruttori da incasso è necessario che durante il
funzionamento, sul prodotto, gli interruttori siano sempre
posizionati su 1 come riportato nell’immagine (Y).
Per accendere il prodotto tramite interruttore a parete,
collegare un interruttore bipolare in serie all’alimentazione
“L” ed “N” come riportato nell’immagine (a).
E’ inoltre possibile collegare il prodotto alla rete domotica
serializzando l’alimentazione per consentire la
programmazione di accensione e spegnimento.
Eseguire i collegamenti come da immagine sotto riportata:

15
COMUNICAZIONE CON PRODOTTI SLAVE
Se è stato preventivato di installare uno o più prodotti in cascata all’unità principale o si intende
predisporre la connessione per un futuro collegamento si faccia riferimento alle immagini di
seguito per permettere la comunicazione tra l’unità principale ed i prodotti in cascata.
Si consiglia di utilizzare diversi colori di cavi per evitare di invertire i collegamenti.
Attenzione: Come indicato nello schema di collegamento, l’unità master per essere configurata
come tale non deve avere altri apparecchi connessi nei morsetti C1 e C2.
Attenzione: è necessario rispettare il collegamento tra i segnali S1-C1 ed S2-C2 per evitare che si
verifichino danni all’apparato elettronico
COLLEGAMENTO INTERFACCIA PANNELLO REMOTO PER VERSIONE ACTIVE
Nel caso si disponga dell’accessorio opzionale “pannello remoto” o nel caso si intenda prevedere il
collegamento per l’acquisto dell’accessorio in un secondo momento è necessario, come riportato
nell’immagine di seguito, connettere all’unità master due cavi ai terminali “C¹” e “C²” che
dovranno essere poi connessi ai terminali dell’accessorio.
Istruzioni specifiche di installazione “pannello remoto” presenti all’interno della scatola
dell’apparecchio.

16
CONFIGURAZIONE PRODOTTI MASTER –SLAVE VERSIONE ACTIVE
Verificare che l’unità master non abbia altri apparecchi connessi nei morsetti (C1 e C2), quindi
procedere con la sua accensione. Dopo i primi 10 sec in cui il led rosso rimarrà fisso, il prodotto si
configurerà automaticamente come master.
Per verificare che la configurazione sia andata a buon fine, una volta che il led rosso si spegne
premere “AUTO”. Se il led dà il segnale rispettivo della modalità AUTO, il prodotto è configurato
correttamente come MASTER.
Soltanto una volta che il prodotto è identificato come unità principale MASTER è possibile iniziare
la configurazione dello SLAVE1.
NON INVIARE ALCUN COMANDO DA REMOTO AI PRODOTTI SLAVE
Assicurarsi che l’unità MASTER inizi il suo lavoro prima di accendere l’unità successiva (SLAVE)
tramite interruttore “0/1” in modo da lasciare il tempo all’unità MASTER di configurare i prodotti
SLAVE nella sequenza desiderata.
Accendere, tramite interruttore 0/1 le unità SLAVE in sequenza, come spiegato qui sotto.
Ogni unità deve essere accesa solo dopo che l’unità precedente abbia effettivamente iniziato il suo
funzionamento:
1) Unità Master
2) Slave 1 con funzionamento opposto a Master
3) Slave 2 con funzionamento uguale a Master
4) Slave 3 con funzionamento opposto a Master…
ATTENZIONE
Se il prodotto non viene configurato in modo corretto (MASTER o SLAVE) può essere usata la
funzione di RESET che permette di riportare il prodotto alle condizioni di fabbrica, questo
procedimento viene spiegato nel manuale del comando.

17
2c) VERSIONE WIRELESS
COLLEGAMENTO ALIMENTAZIONE
Prima di procedere con il collegamento è necessario che i cavi di alimentazione (linea e neutro)
siano presenti in corrispondenza della zona appositamente ricavata nella parete.
Attenzione: in caso di installazione di più prodotti in configurazione MASTER-SLAVE, al
fine di ottenere una comunicazione ottimale tra le varie unità, assicurarsi di mantenere
una distanza minima di 3 metri e massima di 20 metri tra un apparecchio e l’altro. Il tipo di
materiale della muratura (es. mattoni, cemento armato), può influire sulla distanza.
Munirsi del particolare fissaggio a parete interno (4i)
e degli attrezzi necessari a connettere la rete di
alimentazione alla morsettiera.
Connettere in maniera opportuna e sicura i cavi di
alimentazione della rete alla morsettiera. Indicazione
“N” ed “L”.
E’ possibile remotare i comandi di accensione
/spegnimento a parete. Per comandare il prodotto
tramite interruttori da incasso è necessario che
durante il funzionamento, sul prodotto, gli
interruttori siano sempre posizionati su 1 come
riportato nell’immagine (Y).
Per accendere il prodotto tramite interruttore a
parete, collegare un interruttore bipolare in serie
all’alimentazione “L” ed “N” come riportato
nell’immagine (a).
E’ inoltre possibile collegare il prodotto alla rete
domotica serializzando l’alimentazione per
consentire la programmazione di accensione e
spegnimento.
Eseguire i collegamenti come da immagine sotto riportata:

18
CONFIGURAZIONE PRODOTTI MASTER –SLAVE VERSIONE WIRELESS
Per la configurazione MASTER-SLAVE della versione Wireless si rimanda ai paragrafi dedicati nel
libretto d’istruzioni del telecomando.
3) CONCLUSIONE DEL MONTAGGIO
Al termine del collegamento elettrico sistemare la morsettiera e i cavetti nel vano predisposto ed
inserire lo scambiatore ceramico (7) con i relativi filtri (8), posizionandolo a metà del tubo da
incasso (6) come da immagine di seguito:
Fissare a scatto l’unità principale (3), insieme ai componenti serranda (2) e frontale estetico (1) già
montati su di essa, nell’apposito attacco a parete (4i) fino all’aggancio di tutti i denti.
Assicurarsi di installare a muro l’unità principale ponendo gli interruttori in alto, a sinistra.
MANUTENZIONE
Tutte le operazioni di manutenzione dell’apparecchio sono destinate solo ed esclusivamente a
personale qualificato.
Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle
operazioni di manutenzione.

19
Una volta installato, il prodotto deve riportare la disposizione dei componenti come da immagine
sopra riportata.
1) INDICAZIONE PERIODO DI MANUTENZIONE
Si consiglia la pulizia dei filtri (8) e dello scambiatore ceramico (7) ogni 3 mesi.
Si consiglia il cambio dei filtri ogni 2 anni. Contattare il rivenditore per ricevere i filtri di ricambio.
1a) VERSIONE BASE
Questa versione non prevede l’allarme relativo alla pulizia/sostituzione filtri.
1b) VERSIONE ACTIVE
Ogni 2000 ore di funzionamento il prodotto interrompe il suo lavoro e l’indicatore luminoso posto
in basso a destra emetterà un segnale luminoso rosso continuo.
Eseguire la pulizia dello scambiatore e dei filtri come specificato nel paragrafo. Sostituire i filtri
quando necessario.
1c) VERSIONE WIRELESS
Ogni 2000 ore di funzionamento il prodotto interrompe il suo lavoro e l’indicatore luminoso posto
in basso a destra emetterà un segnale luminoso rosso continuo.
Eseguire la pulizia dello scambiatore e dei filtri come specificato nel paragrafo. Sostituire i filtri
quando necessario.
2) PULIZIA FILTRI E SCAMBIATORE
Estrarre l’unità principale (1+2+3) dalla parete utilizzando un cacciavite piatto per azionare il
gancio posto nella parte inferiore centrale del prodotto come illustrato di seguito.

20
Una volta che l’unità funzionante si è sganciata dall’attacco a parete (4i) estrarla con le mani
tirando energicamente come da immagine di seguito:
Estrarre lo scambiatore ceramico insieme ai filtri (8+7+8), tirando verso di se l’apposita corda
come da immagine di seguito.
