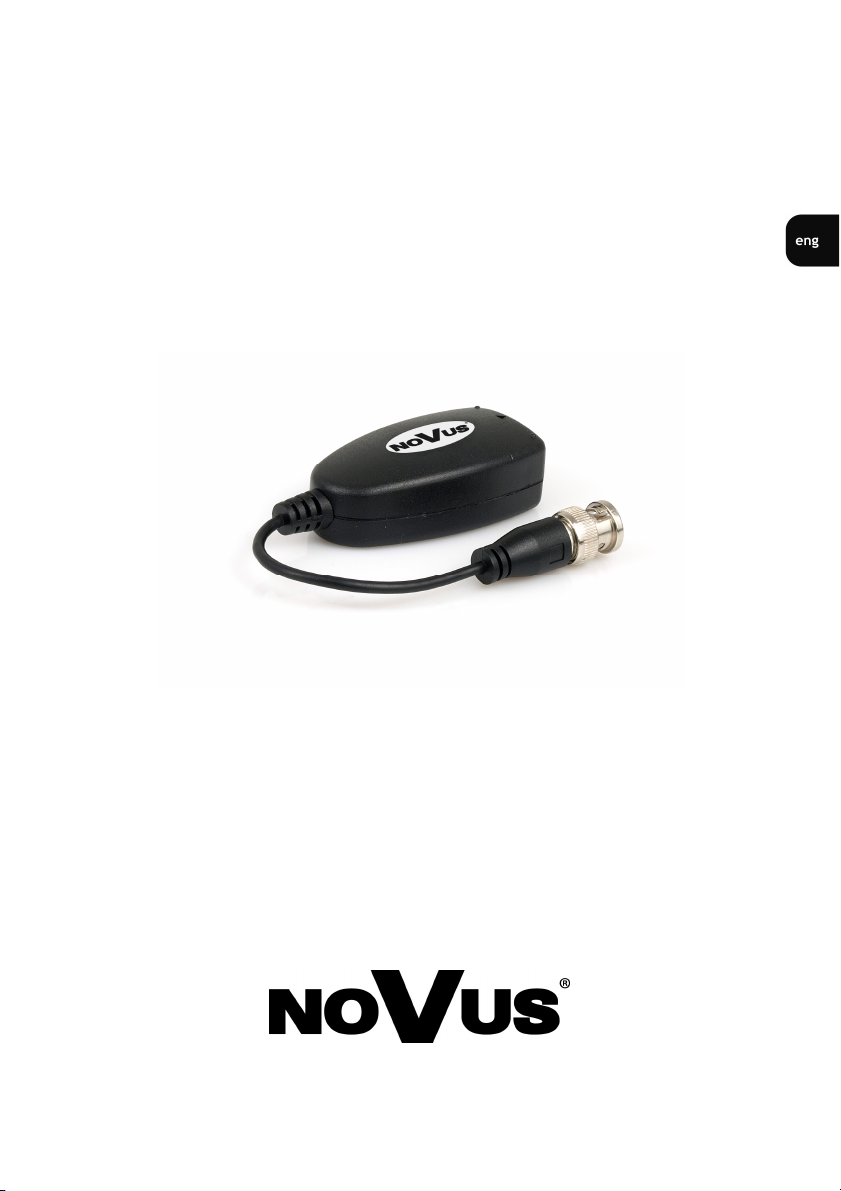

Novus NVG-031TLIB User manual

NVG-031TLIB
u s e r ’s m a n u a l

NVG-031TLIB - User’s Manual version 1.2.
All rights reserved © AAT Holding sp. z o.o.
2
INFORMATION
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with the requirements of the following
directives and national regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to
electrical equipment designed for use with a voltage rating of between 50VAC and
as well as 75VDC and 1500VDC.
WEEE Directive 2002/96/EC
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European 1000VAC Directive on
Waste Electrical and Electronic Equipment (2002/96/EC) and further
amendments. By ensuring this product is disposed of correctly, you will help
to prevent potential negative consequences for the environment and human health,
which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates
that this appliance may not be treated as household waste. It shall be handed over to
the applicable collection point for used up electrical and electronic equipment for
recycling purpose. For more information about recycling of this product, please
contact your local authorities, your household waste disposal service or the shop
where you purchased the product.
RoHS Directive 2002/95/EC
Out of concern for human health protection and friendly environment, we
assure that our products falling under RoHS Directive regulations,
regarding the restriction of the use of hazardous substances in electrical
and electronic equipment, have been designed and manufactured in
compliance with the above mentioned regulations. Simultaneously, we
claim that our products have been tested and do not contain hazardous substances
whose exceeding limits could have negative impact on human health or natural
environment.
Information
The device, as a part of professional CCTV system used for surveillance and control,
is not designed for self installation in households by individuals without technical
knowledge.
The manufacturer is not responsible for defects and damages that result from improper
or inconsistent with user’s manual installation of the device in the system.

NVG-031TLIB - User’s Manual version 1.2.
All rights reserved © AAT Holding sp. z o.o.
3
IMPORTANT SAFEGUARDS AND WARNINGS
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE
CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY
REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR
TO INSTALLATION AND FURTHER DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE
NO USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED
SERVICE PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED
SERVICE PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE
GIVEN PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED
WITH THE PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL
APPLICATION OF THE PRODUCT, MANUFACTURER MUST BE CONTACTED
UNDER THE RIGOR OF EXCLUDING THE MANUFACTURER’S RESPONSIBILITY
FOR THE RESULTS OF SUCH AN ACTION.
IM PORTANT SAFEGU ARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all
the safety and operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the
contents of this manual is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as
they have a direct influence on user’s safety and durability and reliability of the
device;
4. All actions conducted by the servicemen and users must be accomplished in
accordance with the user’s manual;
5. Usage of additional devices and components neither provided nor recommended
by the producer is forbidden;
6. Signal cables (conducting TV or / and telemetric signal) should be placed in a way
excluding the possibility of damaging them by accident.
7. User cannot repair or upgrade the equipment himself. All maintenance actions and
repairs should be conducted only by qualified service personnel;
Attention!
Technical changes reserved without prior notice and printing errors possible.

NVG-031TLIB - User’s Manual version 1.2.
All rights reserved © AAT Holding sp. z o.o.
4
1. PACKAGE CONTENTS
 Video ground loop isolator,
 User’s manual
If any of the listed equipment has been damaged during transport or if the package is
incomplete, the contents of package should be packed back to the original box.
Contact the local NOVUS distributor for further assistance.
2. MAIN CHARACTERISTIC
Ground loop isolator for video transmission via coaxial twisted-pair video
transmission.
Passive device which does not require the power supply.
Prevents video signal reduction resulting from ground loops.
Operates together with passive and active converters.
3. SPECIFICATION
FOREWORD INFORMATION
Insertion Loss 0.5 dB
Transmission Distance Up to 300 m
Frequency 0-3 dB for 10MHz
Input Resistance 75 Ohm
Output Resistance 100 Ohm
Breakdown Voltage 800V
Operating Temperature 0°C ~ 55°C
Dimensions (mm) 65 (W) x 36 (H) x 22 (L)
Weight 44 g
Cable Type CAT 5 UTP
Case Black ABS

NVG-031TLIB - User’s Manual version 1.2.
All rights reserved © AAT Holding sp. z o.o.
5
4. INSTALLATION
The devices should be installed after ground loops verification. The device should
be inserted into the video channel between a camera and the 1st video signal
processing or displaying device.
Video ground loop isolators allow to separate two different mass potential circuits in
order to prevent ground loops and video signal reduction. Different levels of mass
potential may results from unbalanced load of power supply phases, as well as
diverse earth potential in different places.

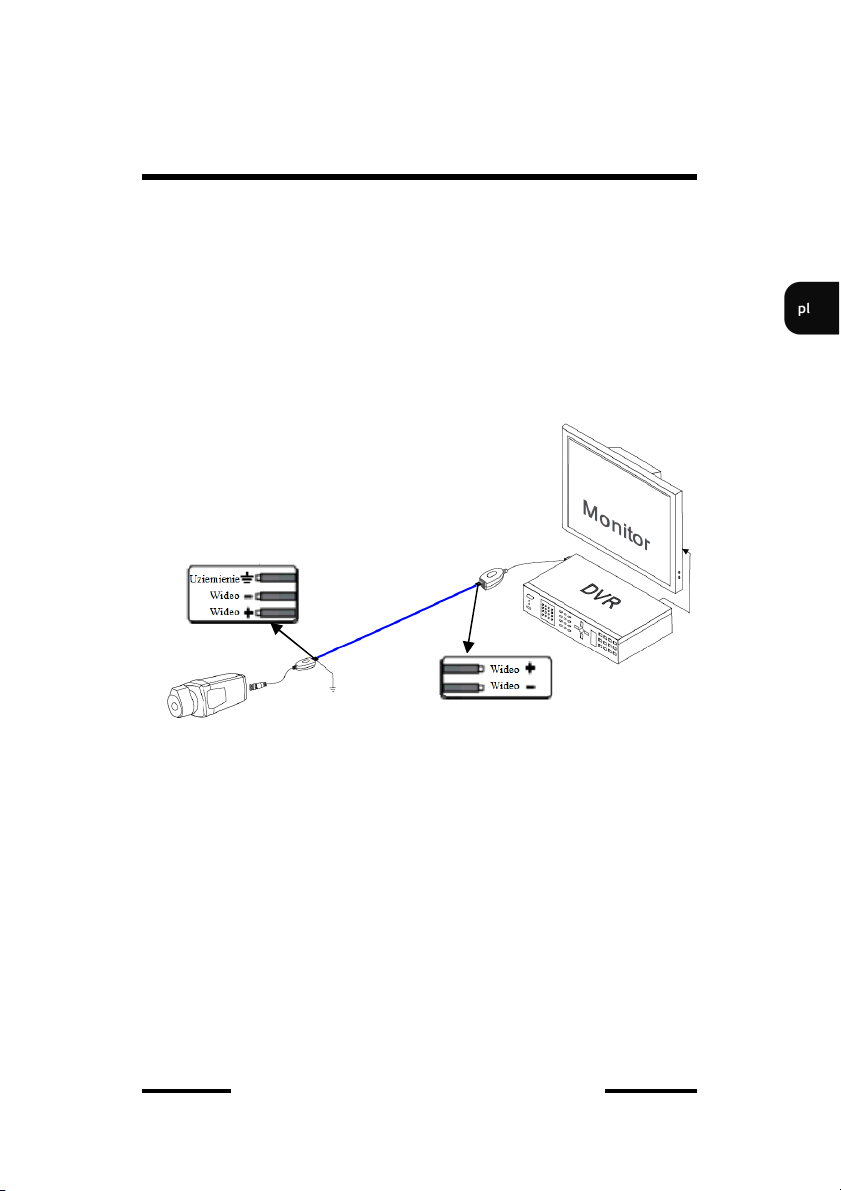

Examples of installation:
INSTALLATION
Camera
CAT 5 UTP
Ground loop
Video receiver
(eg. NVPT-111VT-II)

NVG-031TLIB - User’s Manual version 1.2.
All rights reserved © AAT Holding sp. z o.o.
6
2013-08-22 PR, AN
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com

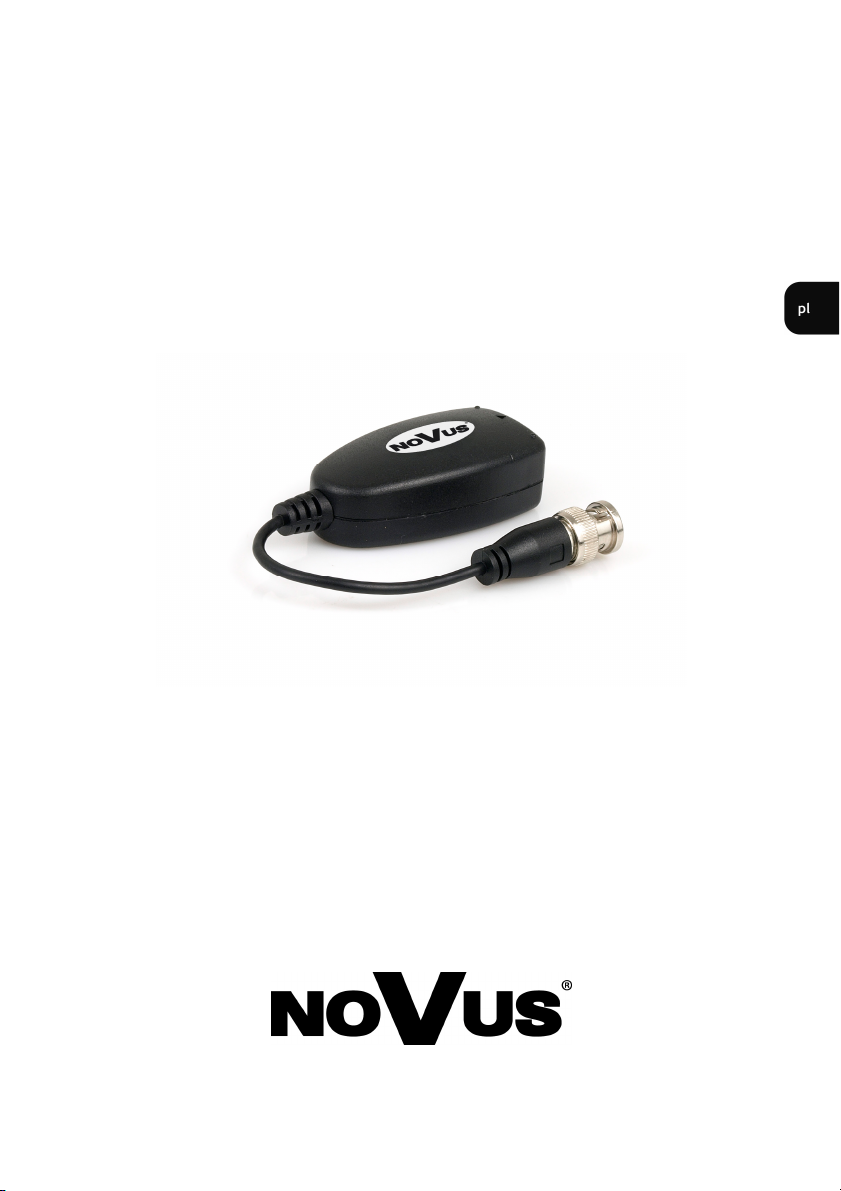

NVG-031TLIB
i n s t r u k cj a o b s ł u g i

NVG-031TLIB - instrukcja obsługi wer. 1.2
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach
krajowych wprowadzających dyrektywy:
 Kompatybilność elektromagnetyczna EMC 2004/108/EC.
 Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu
elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od
50VAC do 1000VAC oraz od 75VDC do 1500VDC.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE
(2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu
elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie
przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu
produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku
niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza,
że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego.
Urządzenie należy oddać do odpowiedniego punktu utylizacji odpadów w celu
recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego
produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą
usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca ograniczenia użycia substancji
niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko
zapewniamy, że nasze produkty podlegające przepisom dyrektywy
RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie
elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane
zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty
zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach
mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne.
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do
nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w
gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy.
Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia
wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w
systemie.
INFORMACJE

NVG-031TLIB - instrukcja obsługi wer. 1.2
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
3
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM
WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA.
PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM
DO INSTALACJI I OBSŁUGI URZĄDZENIA.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW.
WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ
WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać
się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek
konieczności odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w
instrukcji, gdyż mają one bezpośredni wpływ na bezpieczeństwo użytkowników
i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą
być realizowane zgodnie z opisem zawartym w instrukcji;
5. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie
przewidzianych i nie zalecanych przez producenta;
6. Przewody sygnałowe powinny być prowadzone w sposób wykluczający
możliwość ich przypadkowego uszkodzenia.
7. Użytkownik nie może dokonywać żadnych napraw lub modernizacji
urządzenia. Wszystkie naprawy mogą być wykonywane jedynie przez
wykwalifikowanych pracowników autoryzowanego serwisu.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian
parametrów technicznych bez uprzedniego powiadomienia.
UWAGI I OSTRZEŻENIA

NVG-031TLIB - instrukcja obsługi wer. 1.2
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
4
1. ZAWARTOŚĆ ZESTAWU
 separator elektryczny,
 instrukcja obsługi
Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym
wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji
i skontaktować się z dystrybutorem.
2. CHARAKTERYSTYKA OGÓLNA
Separator do stosowania w torze transmisji wizji po skrętce.
Urządzenie pasywne, nie wymaga zasilania.
Zapobiega degradacji sygnału wizyjnego w wyniku oddziaływania pętli
prądowych.
Współpracuje z pasywnymi i aktywnymi konwerterami.
3. DANE TECHNICZNE
INFORMACJE WSTĘPNE
Tłumienność wtrąceniowa 0.5 dB
Odległość transmisji do 300 m
Charakterystyka
częstotliwościowa
0-3 dB dla 10MHz
Rezystancja wejściowa 75 Ohm
Rezystancja wyjściowa 100 Ohm
Napięcie przebicia 800V
Temperatura pracy 0°C ~ 55°C
Wymiary (mm) 65 (szer) x 36 (wys) x 22 (dł)
Masa 44g
Typ kabla skrętka nieekranowana 5 kategorii
Obudowa tworzywo ABS, w kolorze czarnym

NVG-031TLIB - instrukcja obsługi wer. 1.2
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
5
4. INSTALACJA
Urządzenia powinny być zainstalowane po stwierdzeniu istnienia pętli prądowych.
Urządzenie powinno zostać wpięte w tor wizyjny pomiędzy kamerą a pierwszym
urządzeniem obróbki lub zobrazowania sygnału wizyjnego.
Separatory elektroniczne pozwalają rozdzielić obwody o różnych potencjałach masy i
tym samym zapobiegają powstawaniu pętli prądowych i degradacji sygnału wideo.
Różne poziomy potencjału masy mogą wynikać z niezrównoważonego obciążenia faz
zasilania jak i różnych potencjałów ziemi w różnych punktach.
Schemat przykładowej instalacji:
INSTALACJA
Kamera
skrętka nieekranowana 5 kategorii
Separator
Odbiornik wizji
(np. NVPT-111VT-II)

NVG-031TLIB - instrukcja obsługi wer. 1.2
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
6
2013-08-22 PR, AN
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
