Nuvo NV-4IW6 User manual

Instruction sheet
Fiche d’instructions
Gebrauchsanweisung
Foglio illustrativo
Ficha de instruções
Hoja de instrucciones
1507251
Part Numbers
Référence des pièces
Teilenummern
Numeri delle parti
Números de peça
Números de pieza
NV-2IW6
NV-4IW6
NV-6IW6
This instruction sheet covers the installation of the speaker models listed above.The Nuvo in-ceiling speakers provide excellent sound
quality, are easy to install and nish o with a zero bezel look by using a rim-less magnetic grill. It is recommended to use the 8”mod-
els for very large rooms or in applications where extended bass is desired. The Nuvo Series SIX speakers have a tweeter level adjust-
ment switch which can boost or cut the treble output by 3dB.
Cette che d’instructions décrit l’installation des modèles de haut-parleurs énumérés ci-dessus. Les haut-parleurs de plafond
encastrables assurent une excellente qualité sonore, sont faciles à installer et ne disposent d’aucun encadrement grâce à une grille
magnétique sans disque. Nous vous conseillons d’utiliser les modèles de 8po pour les très grandes pièces ou si vous souhaitez des
basses intenses et profondes. Les haut-parleurs Nuvo Série SIX sont dotés d’un interrupteur de réglage de niveau du tweeter qui
permet d’amplier ou de couper les aigus de 3dB.
In dieser Gebrauchsanweisung wird die Installation der oben genannten Lautsprechermodelle erläutert. Die Nuvo-Deckenlautsprecher
bieten eine hervorragende Klangqualität, sind leicht zu installieren und fügen sich dank des randlosen magnetischen Grills nahtlos
in die Decke ein. Bei sehr großen Räumen oder wenn ein besonders kraftvoller Bass erzielt werden soll, wird die Verwendung von
8-Zoll-Modellen empfohlen. Die Nuvo-Lautsprecher der Baureihe SIX sind mit einem Schalter zur Anpassung des Hochtonpegels
ausgestattet, mit dem sich die Wiedergabe von hohen Tönen um 3dB verstärken oder reduzieren lässt.
Questo foglio illustrativo riguarda l’installazione dei modelli di altoparlanti elencati precedentemente. Gli altoparlanti da parete Nuvo
forniscono eccellente qualità del suono, sono semplici da installare e sono riniti senza cornice utilizzando un magnete a griglia senza
bordi. Si consiglia di utilizzare i modelli da 8”per ambienti molto vasti o in applicazioni in cui si desidera una maggiore amplicazione
dei bassi. Gli altoparlanti Nuvo Series SIX possiedono un tasto di regolazione del livello dell’altoparlante che può amplicare o ridurre
l’emissione degli acuti di 3 dB.
Esta cha de instruções abrange a instalação dos modelos de alto-falantes indicados acima. Os alto-falantes de teto Nuvo fornecem
excelente qualidade de som, são fáceis de instalar e tem acabamento sem moldura, usando uma grade magnética sem borda.
Recomenda-se usar os modelos de 8”para ambientes grandes ou em aplicações onde é desejado graves estendidos. Os alto-falantes
da série Nuvo têm um interruptor de ajuste de nível de agudos que pode aumentar ou cortar a saída de agudos em 3dB.
Esta hoja de instrucciones cubre la instalación de modelos de altavoces enumerados arriba. Los altavoces empotrados en el techo de
Nuvo ofrecen excelente calidad de sonido, son fáciles de instalar y de darles un acabado con una apariencia sin bisel con el uso de una
parrilla magnética sin bordes. Se recomienda usar los modelos de 20 cm aprox. (8”) para habitaciones muy amplias o en aplicaciones
en las que se desea un bajo amplicado. Los altavoces Series SIX de Nuvo tienen un interruptor para ajustar el nivel de tweeter que
puede potenciar o reducir la salida de agudos en 3 dB.

Speaker features Fig1, Caractéristiques du haut-parleur Schéma1, Lautsprecherfunktionen Abb.1, Funzioni dell’altoparlante Fig.1,
Características do alto-falante Fig.1, Funciones del altavoz Fig.1,
INSTALlATION, INSTALLATION, INSTALLATION, INSTALLAZIONE, INSTALAÇÃO, INSTALACIÓN
STEP 1: Place speaker cutout template where the speaker is intended to be installed. Align the template with surrounding devices such
as lights and air vents then trace along the outside of the template with a pencil (Fig 2) then cut along the line (Fig 3).
ÉTAPE 1: Placer le gabarit de découpe du haut-parleur à l’endroit où le haut-parleur doit être installé. Aligner le gabarit avec les
appareils environnants tels que les éclairages et les bouches d’aération, tracer les contours du gabarit à l’aide d’un crayon (Schéma 2)
puis couper en suivant la ligne (Schéma 3).
SCHRITT1: Positionieren Sie die ausgeschnittene Lautsprechervorlage an dem Ort, an dem der Lautsprecher installiert werden soll.
Richten Sie die Vorlage auf die umliegenden Vorrichtungen, z.B. Leuchten und Belüftungsdüsen aus. Zeichnen Sie anschließend den
Rand der Vorlage mit einem Bleistift nach (Abb.2) und schneiden Sie entlang dieser Linie (Abb.3).
FASE 1: porre il modello sagomato dell’altoparlante dove si intende installare l’altoparlante. Allineare il modello con i dispositivi
circostanti come le luci e le ventole d’aria, poi tracciare l’esterno del modello con una matita (Fig. 2) e poi tagliare lungo la linea (Fig. 3).
ETAPA 1: Posicione o gabarito do alto-falante onde ele deve ser instalado. Alinhe o gabarito em torno de dispositivos como, por
exemplo, luzes e saídas de ar, faça o traçado ao longo do exterior do modelo com um lápis (Fig. 2) e, em seguida, corte ao longo da
linha(Fig. 3).
PASO 1: Coloque la plantilla de corte donde se prevé instalar el altavoz. Alinee la plantilla con los dispositivos que la rodean, como
luces y respiraderos, y luego marque una línea rodeando por fuera toda la plantilla con un lápiz (Fig. 2) y, por último, corte por la
línea(Fig. 3).
Fig 3 / Schéma 3 / Abb.3 / Fig. 3 / Fig. 3 / Fig. 3
Fig 1 / Schéma 1 / Abb.1 / Fig. 1 / Fig. 1 / Fig. 1
Fig 2 / Schéma 2 / Abb.2 / Fig. 2 / Fig. 2 / Fig. 2

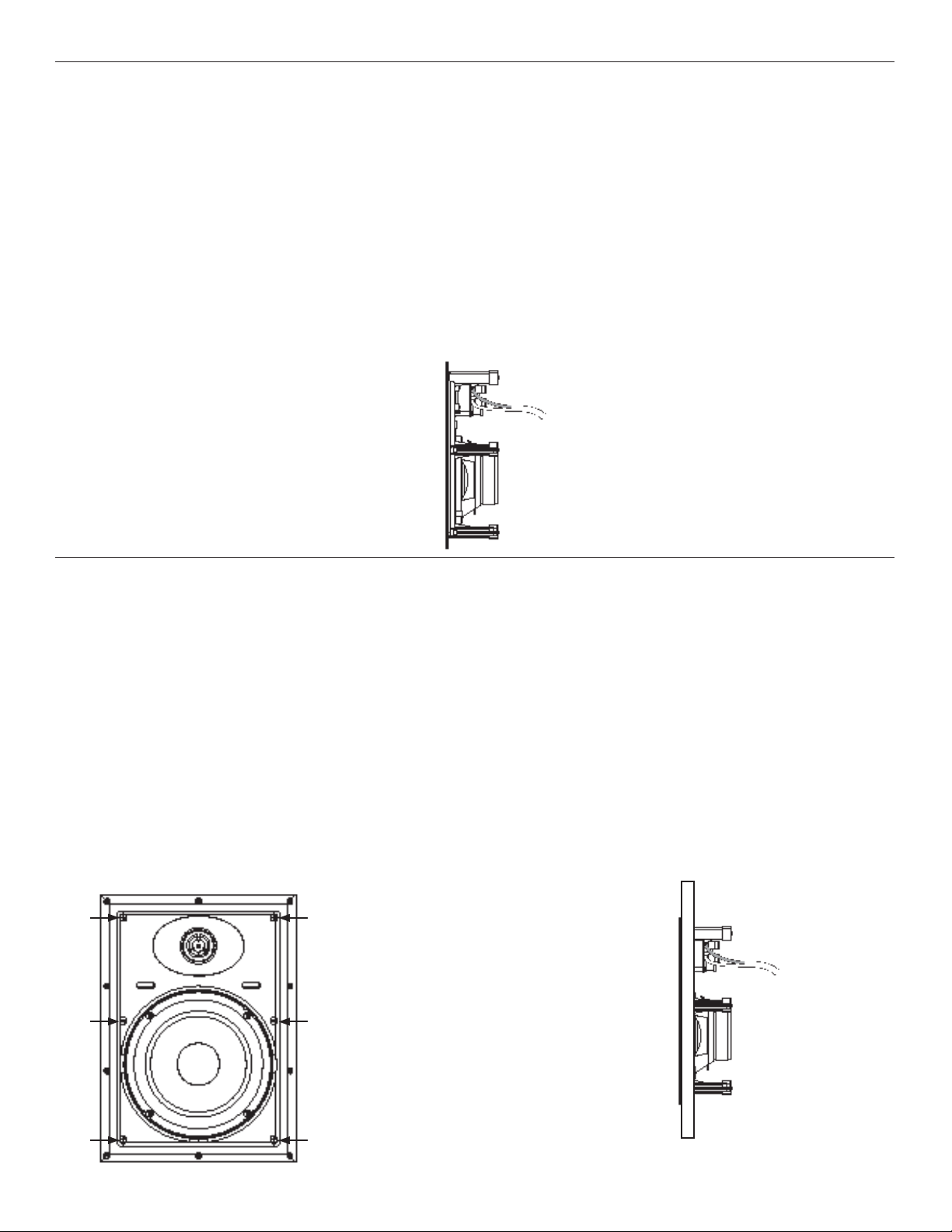

STEP 2: Strip and attach speaker wires to the speaker before inserting into the hole cutout. The Series Two, Series Four and Series Six
speakers use dierent speaker terminals, Series Six is shown. Fig 4
ÉTAPE 2: Dénuder et xer les câbles du haut-parleur sur le haut-parleur avant de l’insérer dans le trou. Les haut-parleurs Série Deux,
Série Quatre et Série Six utilisent diérentes sorties haut-parleur. Le Série Six est représenté. Schéma 4
SCHRITT2: Isolieren Sie die Lautsprecherleitungen ab und schließen Sie diese am Lautsprecher an, bevor Sie den Lautsprecher in
den Ausschnitt einsetzen. Die Lautsprecher der Baureihen 2, 4 und 6 nutzen jeweils unterschiedliche Lautsprecheranschlüsse. In der
Abbildung sehen Sie Baureihe 6. Abb.4
FASE 2: attaccare i cavi dell’altoparlante con del nastro prima di inserirli nella sagoma del foro. Gli altoparlanti Series Two, Series Four
e Series Six utilizzano diversi terminali di altoparlanti. Qui viene mostrata la Series Six. Fig. 4
ETAPA 2: Descasque e conecte os os do alto-falante ao alto-falante antes de inserí-lo no recorte do orifício. Os alto-falantes Series
Two, Series Four e Series Six usam diferentes terminais. O Series Six é mostrado na gura. Fig. 4
PASO 2: Pele los cables de altavoz y conéctelos al altavoz antes de introducirlo en el corte ahuecado. Los altavoces Series Two, Series
Four y Series Six utilizan terminales de altavoz diferentes; aquí se muestra Series Six. Fig. 4
STEP 3: Place the speaker in the hole cutout, tighten bae mounting screws and place grill on the speaker to nish the installation.
(Fig 5)
ÉTAPE 3: Placer le haut-parleur dans le trou découpé, serrer les vis de xation de déecteur et installer la grille sur le haut-parleur
pour terminer l’installation. (Schéma5)
SCHRITT3: Positionieren Sie den Lautsprecher im Ausschnitt, ziehen Sie die Montageschrauben für denTieftonlautsprecher an und
setzen Sie zum Abschluss der Installation den Grill auf den Lautsprecher. (Abb.5)
FASE 3: porre l’altoparlante nella sagoma del foro, assicurare le viti di montaggio del bae e porre la griglia sull’altoparlante per
terminare l’installazione. (Fig. 5)
ETAPA 3: Insira o alto-falante no recorte do orifício, aperte os parafusos de montagem de e coloque a grelha no alto-falante para
nalizar a instalação. (Fig. 5)
PASO 3: Coloque el altavoz en el corte ahuecado, ajuste los tornillos de montaje del deector y coloque la parilla sobre el altavoz para
nalizar la instalación. (Fig. 5)
Fig 4 / Schéma4 /
Abb.4 / Fig.4 /
Fig.4 / Fig.4
Fig5 / Schéma5 /
Abb.5 / Fig.5 /
Fig.5 / Fig.5

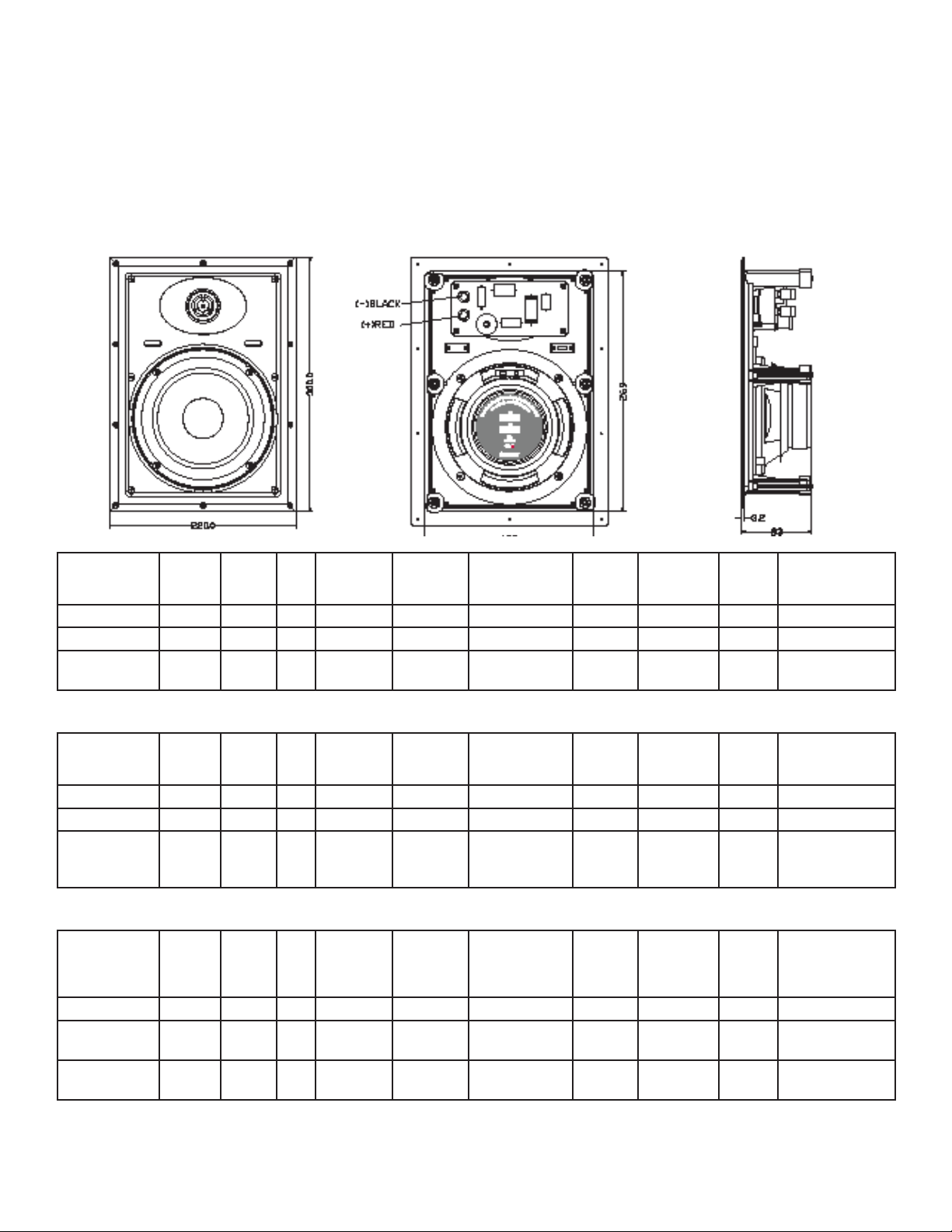

Speaker Dimensions Series Six for NV-2IW6 NV-4IW6, & NV-6IW6
Dimensions haut-parleur Série Six pour NV-2IW6 NV-4IW6 et NV-6IW6
Lautsprecherabmessungen Baureihe6 für NV-2IW6 NV-4IW6 und NV-6IW6
Dimensioni dell’altoparlante Series Six per NV-2IW6 NV-4IW6 e NV-6IW6
Dimensões do alto-falante da Series Six para NV-2IW6 NV-4IW6 e NV-6IW6
Dimensiones del altavoz Series Six para NV-2IW6 NV-4IW6 y NV-6IW6
Model # of
Tweeters # of Woofers Imp. Sensitivity Power Woofer Material Size in / (mm)
Tweeter
Material Size in /
(mm)
Frequency
Response
(+/- 3dB)
NV-2IW6 2 1 8Ω 86dB 50w RMS Poly 6.5 (165) Silk .5 (13) 60Hz - 20KHz
NV-4IW6 2 1 8Ω 88dB 75w RMS Glass Fiber 6.5 (165) Aluminum .75 (19) 55Hz - 20KHz
NV-6IW6 2 1 8Ω 89dB 100w RMS Kevlar/Carbon
Fiber Weave 6.5 (165) Titanium 1 (25) 50Hz - 20KHz
Modèle Nombre de
tweeters
Nombre
de
boomers Imp. Sensibilité Alimenta-
tion Matériau du boomer Taille po/(mm) Matériau du tweeter Taille po/(mm)
Réponse en
fréquence
(+/-3dB)
NV-2IW6 2 1 8Ω 86dB 50w RMS Poly 6,5 (165) Soie ,5 (13) 60Hz-20KHz
NV-4IW6 2 1 8Ω 88dB 75w RMS Fibre de verre 6,5 (165) Aluminium ,75 (19) 55Hz-20KHz
NV-6IW6 2 1 8Ω 89dB 100w
RMS
Kevlar/Fibre
de carbone
tissée 6,5 (165) Titane 1 (25) 50Hz-20KHz
Modell
Anzahl
der Hoch-
tonlaufs-
precher
Anzahl
der Tief-
tonlaut-
sprecher
Imp. Empnd-
lichkeit Leistung Material Tief- tonlautsprecher Größe in/(mm)
Material
Hochton-
lautspre-
cher
Größe
in/(mm) Frequenzgang (+/- 3dB)
NV-2IW6 2 1 8Ω 86dB 50W RMS Poly 6,5 (165) Seide 0,5 (13) 60Hz – 20KHz
NV-4IW6 2 1 8Ω 88dB 75W RMS Glasfaser 6,5 (165) Aluminium 0,75
(19) 55Hz – 20KHz
NV-6IW6 2 1 8Ω 89dB 100W
RMS Kevlar-/Koh- lefasergewebe 6,5 (165) Titan 1 (25) 50Hz – 20KHz

Modello
N. di
altopar-
lanti per
alte fre-
quenze
N. di
altopar-
lanti per
basse
frequen-
ze
Imp. Sensibilità Potenza
Materiale
dell'altopar-
lante per basse
frequenze
Dimen-
sioni
pollici /
(mm)
Materiale
dell'alto-
parlante
per alte
frequenze
Dimen-
sioni
pollici /
(mm)
Risposta in
frequenza
(+/- 3 dB)
NV-2IW6 2 1 8 Ω 86 dB 50 We Poliestere 6,5 (165) Seta 0,5 (13) 60 Hz - 20 kHz
NV-4IW6 2 1 8 Ω 88 dB 75 We Fibra di vetro 6,5 (165) Alluminio 0,75
(19) 55 Hz - 20 kHz
NV-6IW6 2 1 8 Ω 89 dB 100 We Tessuto in bra di carbone/
Kevlar 6,5 (165) Titanio 1 (25) 50 Hz - 20 kHz
Modelo Número de Twee-
ters
Número
de Woo-
fers Imp. Sensibili-
dade Potência Material do woofer
Tamanho
pol./
(mm)
Material do
tweeter
Tamanho
pol./
(mm)
Resposta de
frequência
(+/- 3dB)
NV-2IW6 2 1 8Ω 86dB 50W RMS Poli 6,5 (165) Seda 0,5 (13) 60Hz - 20KHz
NV-4IW6 2 1 8Ω 88dB 75W RMS Fibra de vidro 6,5 (165) Alumínio 0,75
(19) 55Hz - 20KHz
NV-6IW6 2 1 8Ω 89dB 100W
RMS
Tecido de bra
de Kevlar/
Carbono 6,5 (165) Titânio 1 (25) 50Hz - 20KHz
Modelo N.º de
tweeters N.º de woofers Imp. Sensibilidad Corriente Material del woofer
Tamaño
pulg./
(mm)
Material del
tweeter
Tamaño
pulg./
(mm)
Respuesta de
frecuencia
(+/- 3dB)
NV-2IW6 2 1 8 Ω 86 dB 50 W RMS Poliéster 6,5 (165) Seda 0,5 (13) 60 Hz - 20 KHz
NV-4IW6 2 1 8 Ω 88 dB 75 W RMS Fibra de vidrio 6,5 (165) Aluminio 0,75
(19) 55 Hz - 20 KHz
NV-6IW6 2 1 8 Ω 89 dB 100 W
RMS
Fibra Kevlar/
Tejido de bra
de carbono 6,5 (165) Titanio 1 (25) 50 Hz - 20 KHz
Model Cutout Round
in / (mm)
Overall Size
Round
in / (mm)
Cutout Height
in / (mm) Cutout Width in / (mm) Overall Height in / (mm) Overall Width in / (mm) Speaker Depth in / (mm)
NV-2IW6 N/A N/A 10.75 (274) 7.60 (193) 11.81 (300) 8.66 (220) 3.27 (83)
NV-4IW6 N/A N/A 10.75 (274) 7.60 (193) 11.81 (300) 8.66 (220) 3.27 (83)
NV-6IW6 N/A N/A 10.75 (274) 7.60 (193) 11.81 (300) 8.66 (220) 3.27 (83)
Modèle Taille de la découpe
po/(mm)
Dimensions
hors tout de
la découpe
po/(mm)
Hauteur de
la découpe
po/(mm)
Largeur de
la découpe
po/(mm)
Hauteur hors tout
po/(mm) Largeur hors tout po/(mm)
Profondeur du
haut-parleur
po/(mm)
NV-2IW6 N/A N/A 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-4IW6 N/A N/A 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-6IW6 N/A N/A 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)

Nuvo Passive Speakers have a lifetime warranty, exceptions apply, go to www.legrand.us for details
Les haut-parleurs passifs Nuvo sont garantis à vie, sauf exception; pour plus de détails, rendez-vous sur www.legrand.us
Nuvo-Passivlautsprecher verfügen über eine lebenslange Garantie. Ausnahmen gelten. Weitere Informationen auf www.legrand.us
I diusori passivi Nuvo godono di garanzia a vita ma si applicano delle eccezioni. Visitare www.legrand.us per informazioni
Os alto-falantes passivos Nuvo têm garantia vitalícia (exceções aplicam-se). Acesse www.legrand.us para obter mais detalhes
Los altavoces pasivos de Nuvo tienen garantía de por vida; se aplican excepciones; visite www.legrand.us para obtener más información
REV 20160216
Modell Runder Ausschnitt
in / (mm)
Gesamtgröße
Ausschnitt
in / (mm)
Höhe Ausschnitt
in / (mm)
Breite
Ausschnitt
in / (mm)
Gesamthöhe
in / (mm) Gesamtbreite in / (mm) Lautsprechertiefe in / (mm)
NV-2IW6 k.A. k.A. 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-4IW6 k.A. k.A. 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-6IW6 k.A. k.A. 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
Modello Sagoma rotonda
pollici / (mm)
Dimensione
totale rotondo
pollici / (mm)
Altezza sagoma
pollici / (mm)
Ampiezza
sagoma
pollici / (mm)
Altezza totale
pollici / (mm) Ampiezza totale pollici / (mm)
Profondità
dell'altoparlante
pollici / (mm)
NV-2IW6 N/A N/A 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-4IW6 N/A N/A 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-6IW6 N/A N/A 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
Modelo Recorte circular
pol. / (mm)
Dimensões
totais circulares
pol. / (mm)
Altura do recorte
pol. / (mm)
Largura
dorecorte
pol. / (mm)
Altura total
pol. / (mm) Largura total pol. / (mm)
Profundidade
doalto-falante
pol. / (mm)
NV-2IW6 N/D N/D 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-4IW6 N/D N/D 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-6IW6 N/D N/D 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
Modelo Corte redondo
pulg./(mm)
Tamaño
redondo total
pulg./(mm)
Altura del corte
pulg./(mm) Ancho del corte pulg./(mm) Altura total pulg./(mm) Ancho total pulg./(mm)
Profundidad
delaltavoz
pulg./(mm)
NV-2IW6 N/C N/C 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-4IW6 N/C N/C 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
NV-6IW6 N/C N/C 10,75 (274) 7,60 (193) 11,81 (300) 8,66 (220) 3,27 (83)
