Occio Sento body verticale User manual

Sento body
verticale
Montageanleitung
Mounting instructions
up

De
Sento body
verticale
Montageanleitung
up
at

2
Inhalt

3
Sicherheitshinweise 4
Produktbeschreibung 5
Montage body 7
Anhang 23
Informationen 24
Technische Daten 25
Inhalt

4
Lesen Sie die Montage-/Gebrauchs-
anweisung sorgfältig durch, bevor
Sie die Leuchte installieren. Beach-
ten Sie die Sicherheitshinweise in
dieser Anleitung genau und Bewah-
ren Sie die Anleitung auf.
Erklärung der Kennzeichnung
Dieses Zeichen macht Sie auf eine
gefährliche Situation aufmerksam,
die eine schwere Verletzung oder
den Tod nach sich ziehen kann,
wenn sie nicht beachtet wird. Es
macht Sie zudem auf mögliche
Sachschäden und andere wichtige
Informationen in Verbindung mit
diesem Produkt aufmerksam.
Dieses Zeichen macht Sie auf heiße
Oberächen aufmerksam, deren
Berührung Verbrennungen zur Folge
haben können.
Dieses Zeichen macht Sie auf Situ-
ationen aufmerksam, bei denen Sie
direkt in das Licht der LED blicken
könnten. Dies kann zu Nachbildern
und bei längerer Dauer zu Schädi-
gungen der Augen führen.
Allgemeine Sicherheitshinweise
Die Montage von Elektrokompo-
nenten darf nur von qualiziertem
Fachpersonal durchgeführt werden.
Reparaturarbeiten dürfen nur
von autorisiertem Fachpersonal
oder dem Hersteller durchgeführt
werden.
Vor allen Arbeiten am Strahler
(Installation, Leuchtmittelwechsel,
Reinigung etc.) diesen unbedingt
vom Stromnetz trennen.
0.2m
Sicherheitsabstand zu brennbaren
Objekten einhalten: 20 cm!
Achtung: Die Oberäche des Strah-
lers kann nach längerer Betriebs-
dauer heiß sein!
Vor allen Arbeiten am Strahler
(Montage des Strahlers, Wechsel
des Leuchtmittels, Wechsel der
Inserts, usf.), Strahler immer aus-
schalten und mindestens 30 Minuten
abkühlen lassen.
ProduktbeschreibungSicherheitshinweise
Modulares LED-Kopf-Körper-System
ermöglicht freie Kombination verschie-
dener Oberächen von head, body und
base.
Head für Konguration und Wartungs-
zwecke abnehmbar, LED wechselbar.
Heads mit einseitigem oder beidseiti-
gem Lichtaustritt erhältlich, Lichtleistung
18W oder 26W.
Lichtwirkung über optionale inserts
veränderbar, dichroitische Farblter
zusätzlich einsetzbar.
Verstellmöglichkeit über wärmeentkop-
pelten Karbongriff. Head optional gegen
Verdrehen xierbar.

5
Allgemeine Sicherheitshinweise
Die Montage von Elektrokompo-
nenten darf nur von qualiziertem
Fachpersonal durchgeführt werden.
Reparaturarbeiten dürfen nur
von autorisiertem Fachpersonal
oder dem Hersteller durchgeführt
werden.
Vor allen Arbeiten am Strahler
(Installation, Leuchtmittelwechsel,
Reinigung etc.) diesen unbedingt
vom Stromnetz trennen.
0.2m
Sicherheitsabstand zu brennbaren
Objekten einhalten: 20 cm!
Achtung: Die Oberäche des Strah-
lers kann nach längerer Betriebs-
dauer heiß sein!
Vor allen Arbeiten am Strahler
(Montage des Strahlers, Wechsel
des Leuchtmittels, Wechsel der
Inserts, usf.), Strahler immer aus-
schalten und mindestens 30 Minuten
abkühlen lassen.
Produktbeschreibung
Modulares LED-Kopf-Körper-System
ermöglicht freie Kombination verschie-
dener Oberächen von head, body und
base.
Head für Konguration und Wartungs-
zwecke abnehmbar, LED wechselbar.
Heads mit einseitigem oder beidseiti-
gem Lichtaustritt erhältlich, Lichtleistung
18W oder 26W.
Lichtwirkung über optionale inserts
veränderbar, dichroitische Farblter
zusätzlich einsetzbar.
Verstellmöglichkeit über wärmeentkop-
pelten Karbongriff. Head optional gegen
Verdrehen xierbar.
up-Version
LED Wandleuchte mit hoher base inkl.
Vorschaltgerät (Konverter) für Montage
auf fester Wand, Anschluß an 230V.
Extern dimmbar per Phasenabschnitt-
dimmer oder über Gestensteuerung
»touchless control« am head.
at-Version
LED Wandleuchte mit acher base für
Montage auf Hohlraumdose, Anschluß
an externe Konstantspannungsquelle
(Konverter).
Extern dimmbar (abhängig vom Vor-
schaltgerät) oder über Gestensteuerung
»touchless control« am head.

6
Sento LED verticale up
für feste Wand
Sento LED verticale at
für Hohlraum-/Einputzdose

7
Montage body
Sento verticale up
für feste Wand
9
17
Sento verticale lat
für Hohlraum-/Einputzdose

8
Sento LED verticale up

9
Sento verticale up
Cover
Occhio
Konverter
Montageplatte
Karbongriff
Fixierring
(optional)
body mit
Montageplatte
230V AC
Netzanschlussleitung

10
Netzkabel auf 5cm ablängen und Enden
abisolieren.
Sento LED verticale upInstallation
Montageplatte über den Stromauslass
an die Wand setzen und so drehen,
dass die Langlöcher die gewünschte
Ausrichtung haben. Positionen der
Bohrlöcher anzeichnen. Gewindelöcher
senkrecht ausrichten!
Auf den Verlauf von Stromleitungen
achten!
Zwei Löcher ø 6 mm bohren, Dübel
bündig einsetzen und Montageplatte
anschrauben (Schrauben und Dübel
sind im Lieferumfang enthalten).
Darauf achten, dass die Schrauben
bündig mit der Montageplatte abschlie-
ßen.
Wandmontage:
Gewindelöcher
senkrecht ausrichten!
5 cm
230V AC
Netzanschlussleitung

11
Netzkabel auf 5cm ablängen und Enden
abisolieren.
Sento verticale up
Montageplatte über den Stromauslass
an die Wand setzen und so drehen,
dass die Langlöcher die gewünschte
Ausrichtung haben. Positionen der
Bohrlöcher anzeichnen. Gewindelöcher
senkrecht ausrichten!
Auf den Verlauf von Stromleitungen
achten!
Zwei Löcher ø 6 mm bohren, Dübel
bündig einsetzen und Montageplatte
anschrauben (Schrauben und Dübel
sind im Lieferumfang enthalten).
Darauf achten, dass die Schrauben
bündig mit der Montageplatte abschlie-
ßen.
Klappe in der Mitte des Konverters mit
Hilfe eines Schraubendrehers öffnen.
Click!
$
Achtung!
Vor der Montage alle stromführenden
Leitungen vom Stromnetz trennen!
Konverter bündig in die Montageplatte
einrasten.
Dabei die Enden der Netzleitung durch
die Öffnung des Konverters führen.

12
Klappe des Konverters schließen.
Click!
Installation Sento LED verticale up

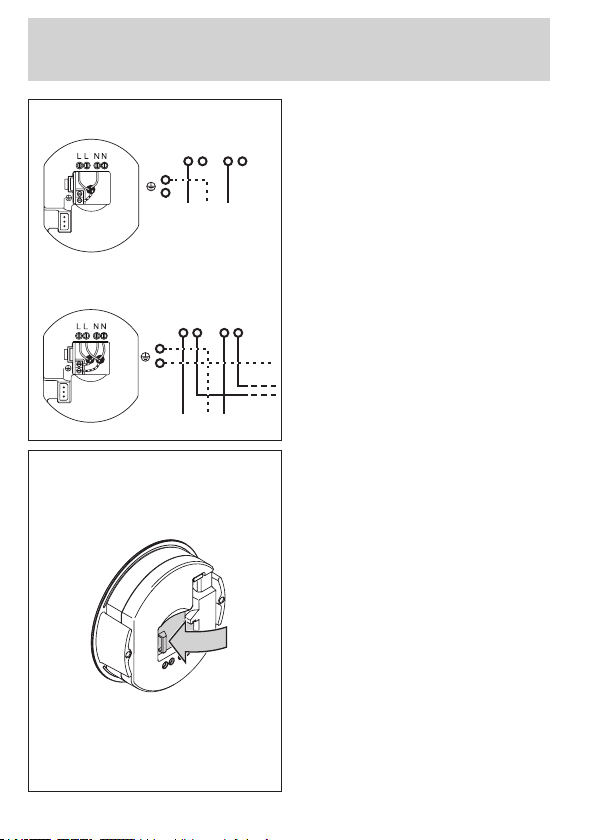

Kabelenden der Netzleitung nach Sche-
ma an die Klemmen des Konverters
anschließen.
Anschluss einzeln
Anschluss mit Durchverdrahtung
230V
230V
weitere
Leuchte
L L N N
L L N N

13
Klappe des Konverters schließen.
Karbongriff vom body abziehen.
Cover entgegen dem Uhrzeigersinn
lösen und abnehmen.
Sento verticale up
Click!
Kabelenden der Netzleitung nach Sche-
ma an die Klemmen des Konverters
anschließen.

14
Sento LED verticale up
Kabel in die Aussparung des Konverters
legen – nicht einklemmen!
Leuchtenkörper mit mitgelieferten
Schrauben (Inbus) auf beide Abstands-
halter der Montageplatte schrauben.
Dabei darauf achten, dass die Rast-
nasen des Leuchtenkörpers (siehe
Detail) bündig auf den Abstandshaltern
auiegen.
Stecker des Leuchtenkörpers in die
Buchse des Konverters stecken.
Click!
Installation

15
Sento verticale up
Kabel in die Aussparung des Konverters
legen – nicht einklemmen!
Leuchtenkörper mit mitgelieferten
Schrauben (Inbus) auf beide Abstands-
halter der Montageplatte schrauben.
Dabei darauf achten, dass die Rast-
nasen des Leuchtenkörpers (siehe
Detail) bündig auf den Abstandshaltern
auiegen.
Schutzfolien vom Cover abnehmen.
Cover vorsichtig über den Leuchtenarm
führen.
Im Uhrzeigersinn drehen und arretieren.
Click!
Stecker des Leuchtenkörpers in die
Buchse des Konverters stecken.
Karbongriff aufstecken.
Ausrichtung wie abgebildet.
Der body ist nun fertig montiert.
Montage head: Siehe Anleitung head.

16
Sento LED verticale at

17
Sento verticale flat
Externer
Konverter*
230V AC
Netzanschlussleitung
Hohlraumdose
(bauseitig)
Montageplatte
Anschluss-
kabel Cover
Karbongriff
Fixierring
(optional)
body mit
Montageplatte
* Externer LED Konverter (Gleichspannungsquelle)
48V DC, min. 30 W

18
Konverter eines Fremdherstellers
anschließen (siehe Beiblatt zum
Konverter):
Konverter nach Schema an die Netzlei-
tung anschließen.
Kabel mit LED-Buchse an den Konver-
ter anschließen.
Technische Hinweise des jeweiligen
Herstellers beachten!
Schwarz = Pluspol, Weiß = Minuspol
Buchse des LED Verlängerungskabels
durch die Hohlraum-/Einputzdose nach
außen führen.
Externen Occhio Konverter an-
schließen
Konverter fachgerecht an die Netzlei-
tung anschließen.
Buchse des LED-Anschlusskabels
durch die Hohlraum-/Einputzdose nach
außen führen.
$
Achtung!
Vor der Montage alle stromführenden
Leitungen vom Stromnetz trennen!
Externer
Occhio
Konverter
Konverter
(Fremdhersteller)
230V AC
Netzanschluss-
leitung
230V AC
Netzanschluss-
leitung
Sento LED verticale atInstallation
